Opis przedmiotu zamówienia konserwacja urządzeń wentylacyjno-klimatyzacyjnych zamontowanych w obiektach Uniwersytetu w Białymstoku.

Transkrypt

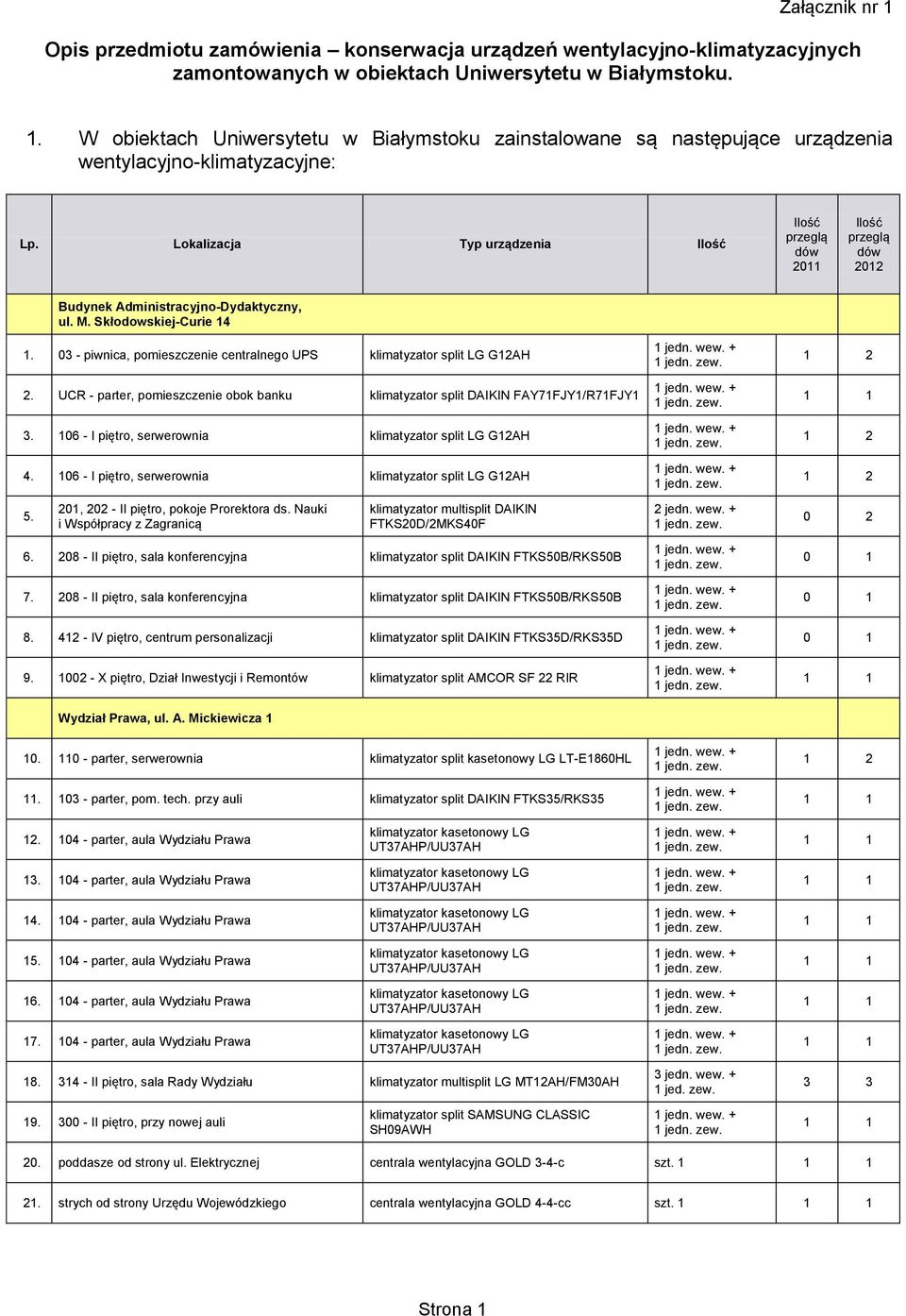

1 Załącznik nr 1 Opis przedmiotu zamówienia konserwacja urządzeń wentylacyjno-klimatyzacyjnych zamontowanych w obiektach Uniwersytetu w Białymstoku. 1. W obiektach Uniwersytetu w Białymstoku zainstalowane są następujące urządzenia wentylacyjno-klimatyzacyjne: Lp. Lokalizacja Typ urządzenia Ilość Ilość przeglą dów 2011 Ilość przeglą dów 2012 Budynek Administracyjno-Dydaktyczny, ul. M. Skłodowskiej-Curie piwnica, pomieszczenie centralnego UPS klimatyzator split LG G12AH 2. UCR - parter, pomieszczenie obok banku klimatyzator split DAIKIN FAY71FJY1/R71FJY I piętro, serwerownia klimatyzator split LG G12AH I piętro, serwerownia klimatyzator split LG G12AH , II piętro, pokoje Prorektora ds. Nauki i Współpracy z Zagranicą klimatyzator multisplit DAIKIN FTKS20D/2MKS40F II piętro, sala konferencyjna klimatyzator split DAIKIN FTKS50B/RKS50B II piętro, sala konferencyjna klimatyzator split DAIKIN FTKS50B/RKS50B IV piętro, centrum personalizacji klimatyzator split DAIKIN FTKS35D/RKS35D X piętro, Dział Inwestycji i Remontów klimatyzator split AMCOR SF 22 RIR Wydział Prawa, ul. A. Mickiewicza parter, serwerownia klimatyzator split kasetonowy LG LT-E1860HL parter, pom. tech. przy auli klimatyzator split DAIKIN FTKS35/RKS parter, aula Wydziału Prawa parter, aula Wydziału Prawa parter, aula Wydziału Prawa parter, aula Wydziału Prawa parter, aula Wydziału Prawa parter, aula Wydziału Prawa II piętro, sala Rady Wydziału klimatyzator multisplit LG MT12AH/FM30AH II piętro, przy nowej auli klimatyzator split SAMSUNG CLASSIC SH09AWH 3 jedn. wew poddasze od strony ul. Elektrycznej centrala wentylacyjna GOLD 3-4-c szt strych od strony Urzędu Wojewódzkiego centrala wentylacyjna GOLD 4-4-cc szt. 1 Strona 1

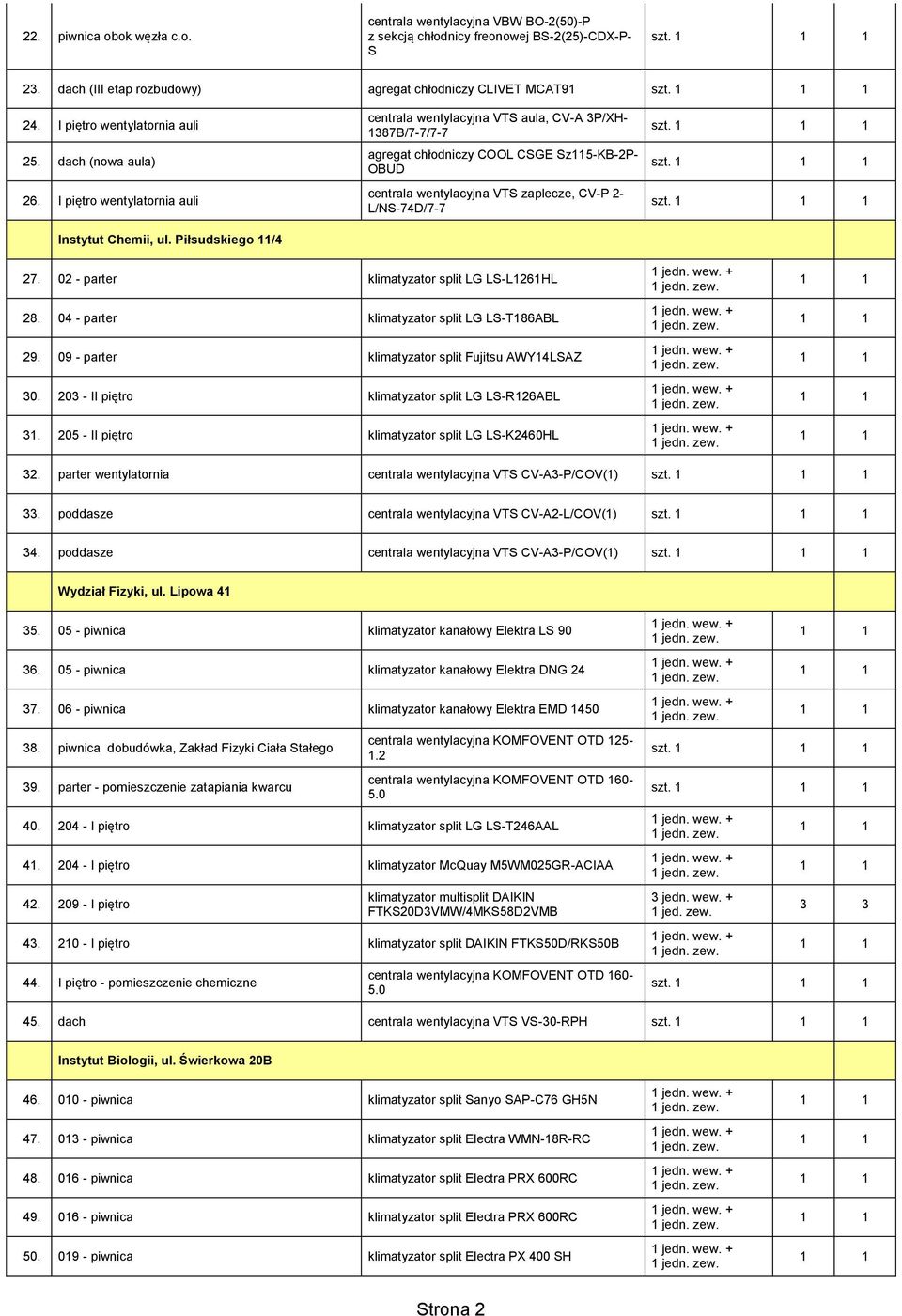

2 22. piwnica obok węzła c.o. centrala wentylacyjna VBW BO-2(50)-P z sekcją chłodnicy freonowej BS-2(25)-CDX-P- S szt dach (III etap rozbudowy) agregat chłodniczy CLIVET MCAT91 szt I piętro wentylatornia auli 25. dach (nowa aula) 26. I piętro wentylatornia auli Instytut Chemii, ul. Piłsudskiego 11/4 centrala wentylacyjna VTS aula, CV-A 3P/XH- 1387B/7-7/7-7 agregat chłodniczy COOL CSGE Sz115-KB-2P- OBUD centrala wentylacyjna VTS zaplecze, CV-P 2- L/NS-74D/7-7 szt. 1 szt. 1 szt parter klimatyzator split LG LS-L1261HL parter klimatyzator split LG LS-T186ABL parter klimatyzator split Fujitsu AWY14LSAZ II piętro klimatyzator split LG LS-R126ABL II piętro klimatyzator split LG LS-K2460HL 32. parter wentylatornia centrala wentylacyjna VTS CV-A3-P/COV(1) szt poddasze centrala wentylacyjna VTS CV-A2-L/COV(1) szt poddasze centrala wentylacyjna VTS CV-A3-P/COV(1) szt. 1 Wydział Fizyki, ul. Lipowa piwnica klimatyzator kanałowy Elektra LS piwnica klimatyzator kanałowy Elektra DNG piwnica klimatyzator kanałowy Elektra EMD piwnica dobudówka, Zakład Fizyki Ciała Stałego 39. parter - pomieszczenie zatapiania kwarcu centrala wentylacyjna KOMFOVENT OTD centrala wentylacyjna KOMFOVENT OTD I piętro klimatyzator split LG LS-T246AAL I piętro klimatyzator McQuay M5WM025GR-ACIAA I piętro klimatyzator multisplit DAIKIN FTKS20D3VMW/4MKS58D2VMB I piętro klimatyzator split DAIKIN FTKS50D/RKS50B 44. I piętro - pomieszczenie chemiczne centrala wentylacyjna KOMFOVENT OTD szt. 1 szt. 1 3 jedn. wew szt dach centrala wentylacyjna VTS VS-30-RPH szt. 1 Instytut Biologii, ul. Świerkowa 20B piwnica klimatyzator split Sanyo SAP-C76 GH5N piwnica klimatyzator split Electra WMN-18R-RC piwnica klimatyzator split Electra PRX 600RC piwnica klimatyzator split Electra PRX 600RC piwnica klimatyzator split Electra PX 400 SH Strona 2

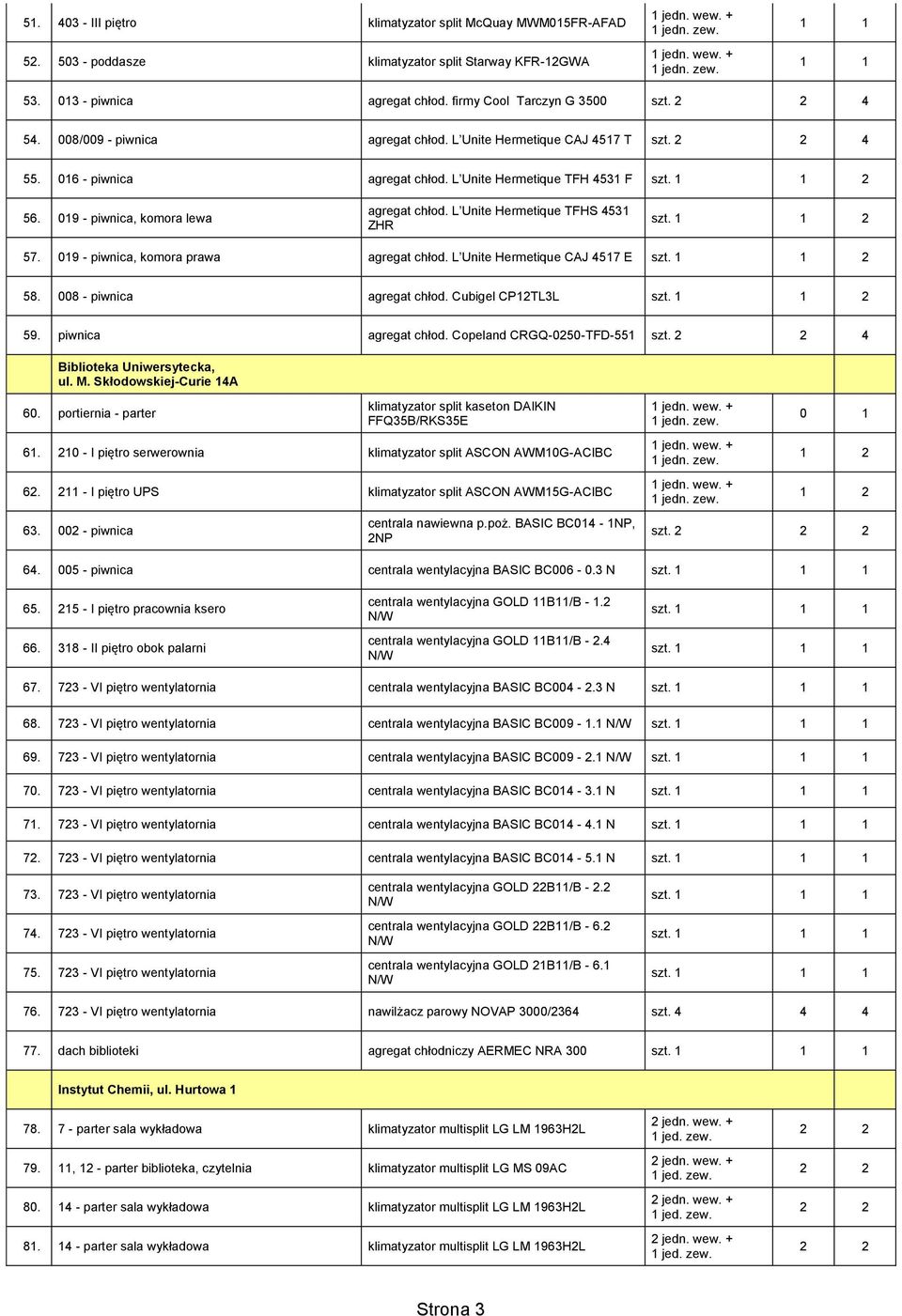

3 III piętro klimatyzator split McQuay MWM015FR-AFAD poddasze klimatyzator split Starway KFR-12GWA piwnica agregat chłod. firmy Cool Tarczyn G 3500 szt /009 - piwnica agregat chłod. L Unite Hermetique CAJ 4517 T szt piwnica agregat chłod. L Unite Hermetique TFH 4531 F szt piwnica, komora lewa agregat chłod. L Unite Hermetique TFHS 4531 ZHR szt piwnica, komora prawa agregat chłod. L Unite Hermetique CAJ 4517 E szt piwnica agregat chłod. Cubigel CP12TL3L szt piwnica agregat chłod. Copeland CRGQ-0250-TFD-551 szt. 4 Biblioteka Uniwersytecka, ul. M. Skłodowskiej-Curie 14A 60. portiernia - parter klimatyzator split kaseton DAIKIN FFQ35B/RKS35E I piętro serwerownia klimatyzator split ASCON AWM10G-ACIBC I piętro UPS klimatyzator split ASCON AWM15G-ACIBC piwnica centrala nawiewna p.poż. BASIC BC014-1NP, 2NP 0 1 szt piwnica centrala wentylacyjna BASIC BC N szt I piętro pracownia ksero II piętro obok palarni centrala wentylacyjna GOLD 11B11/B centrala wentylacyjna GOLD 11B11/B szt. 1 szt VI piętro wentylatornia centrala wentylacyjna BASIC BC N szt VI piętro wentylatornia centrala wentylacyjna BASIC BC szt VI piętro wentylatornia centrala wentylacyjna BASIC BC szt VI piętro wentylatornia centrala wentylacyjna BASIC BC N szt VI piętro wentylatornia centrala wentylacyjna BASIC BC N szt VI piętro wentylatornia centrala wentylacyjna BASIC BC N szt VI piętro wentylatornia VI piętro wentylatornia VI piętro wentylatornia centrala wentylacyjna GOLD 22B11/B centrala wentylacyjna GOLD 22B11/B centrala wentylacyjna GOLD 21B11/B szt. 1 szt. 1 szt VI piętro wentylatornia nawilżacz parowy NOVAP 3000/2364 szt dach biblioteki agregat chłodniczy AERMEC NRA 300 szt. 1 Instytut Chemii, ul. Hurtowa parter sala wykładowa klimatyzator multisplit LG LM 1963H2L , 12 - parter biblioteka, czytelnia klimatyzator multisplit LG MS 09AC parter sala wykładowa klimatyzator multisplit LG LM 1963H2L parter sala wykładowa klimatyzator multisplit LG LM 1963H2L Strona 3

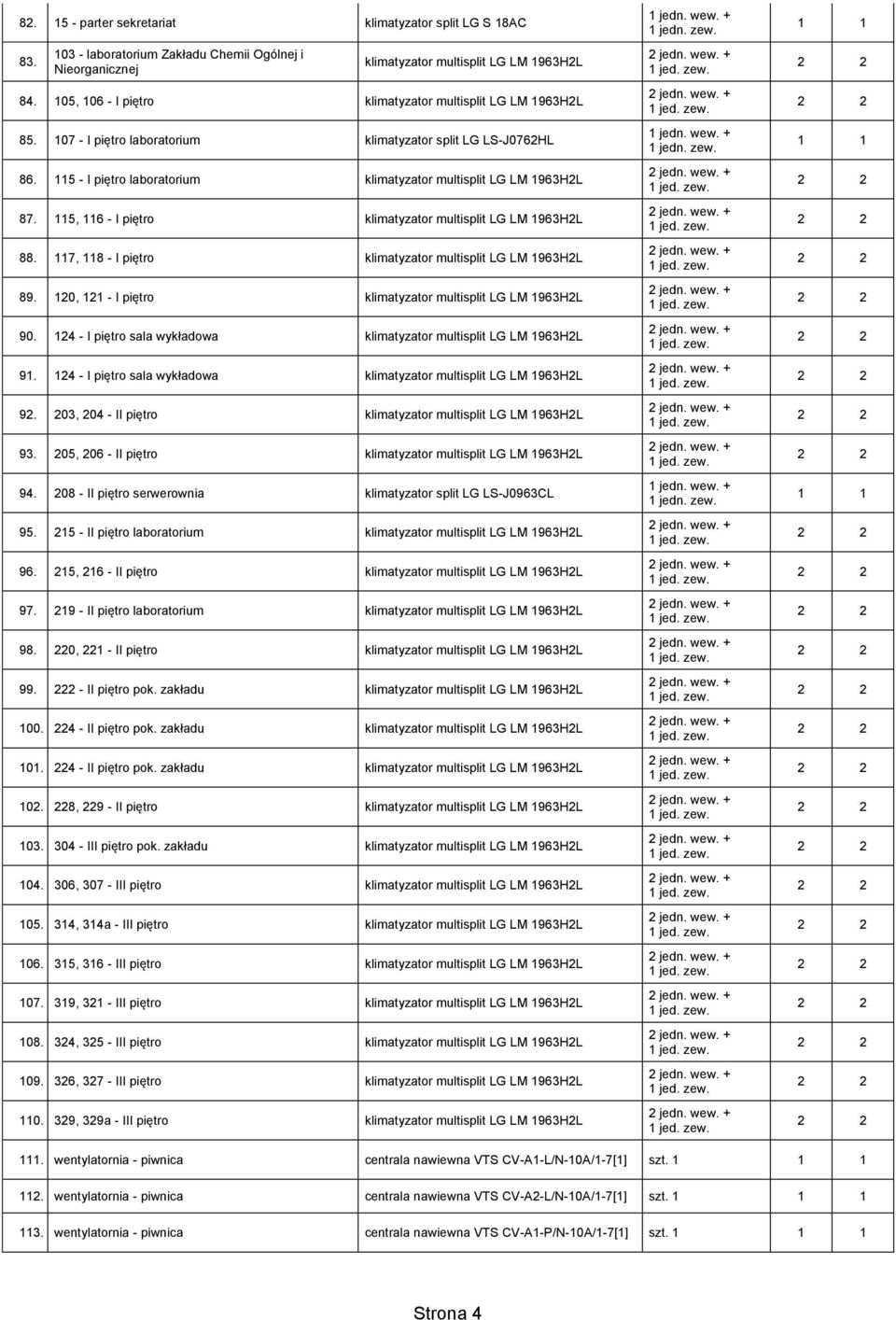

4 parter sekretariat klimatyzator split LG S 18AC laboratorium Zakładu Chemii Ogólnej i Nieorganicznej klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L I piętro laboratorium klimatyzator split LG LS-J0762HL I piętro laboratorium klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L , I piętro klimatyzator multisplit LG LM 1963H2L I piętro sala wykładowa klimatyzator multisplit LG LM 1963H2L I piętro sala wykładowa klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L II piętro serwerownia klimatyzator split LG LS-J0963CL II piętro laboratorium klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L II piętro laboratorium klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L II piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L , II piętro klimatyzator multisplit LG LM 1963H2L III piętro pok. zakładu klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , 314a - III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , III piętro klimatyzator multisplit LG LM 1963H2L , 329a - III piętro klimatyzator multisplit LG LM 1963H2L 111. wentylatornia - piwnica centrala nawiewna VTS CV-A1-L/N-10A/1-7[1] szt wentylatornia - piwnica centrala nawiewna VTS CV-A2-L/N-10A/1-7[1] szt wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] szt. 1 Strona 4

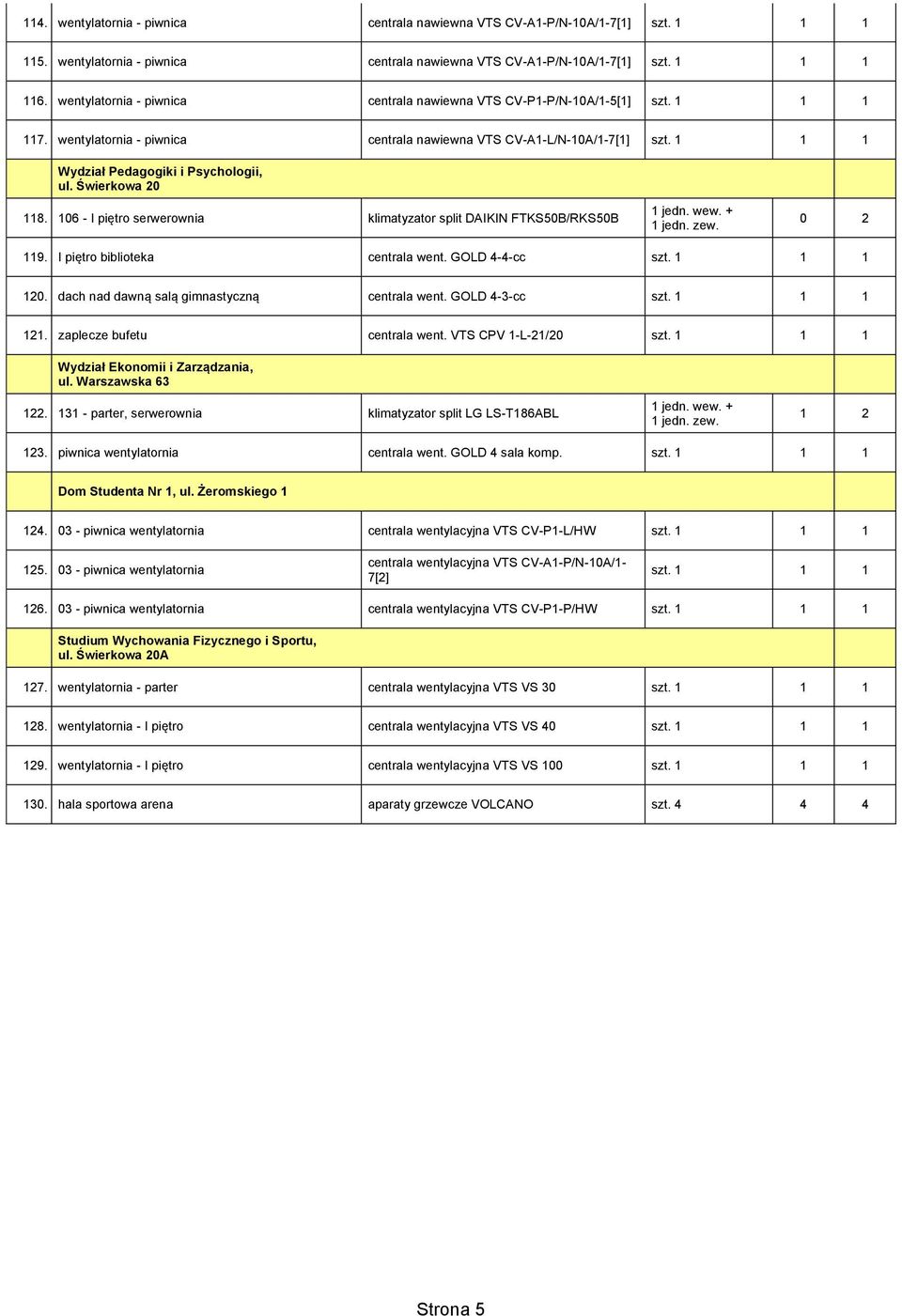

5 114. wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] szt wentylatornia - piwnica centrala nawiewna VTS CV-A1-P/N-10A/1-7[1] szt wentylatornia - piwnica centrala nawiewna VTS CV-P1-P/N-10A/1-5[1] szt wentylatornia - piwnica centrala nawiewna VTS CV-A1-L/N-10A/1-7[1] szt. 1 Wydział Pedagogiki i Psychologii, ul. Świerkowa I piętro serwerownia klimatyzator split DAIKIN FTKS50B/RKS50B I piętro biblioteka centrala went. GOLD 4-4-cc szt dach nad dawną salą gimnastyczną centrala went. GOLD 4-3-cc szt zaplecze bufetu centrala went. VTS CPV 1-L-21/20 szt. 1 Wydział Ekonomii i Zarządzania, ul. Warszawska parter, serwerownia klimatyzator split LG LS-T186ABL 123. piwnica wentylatornia centrala went. GOLD 4 sala komp. szt. 1 Dom Studenta Nr 1, ul. Żeromskiego piwnica wentylatornia centrala wentylacyjna VTS CV-P1-L/HW szt piwnica wentylatornia centrala wentylacyjna VTS CV-A1-P/N-10A/1-7[2] szt piwnica wentylatornia centrala wentylacyjna VTS CV-P1-P/HW szt. 1 Studium Wychowania Fizycznego i Sportu, ul. Świerkowa 20A 127. wentylatornia - parter centrala wentylacyjna VTS VS 30 szt wentylatornia - I piętro centrala wentylacyjna VTS VS 40 szt wentylatornia - I piętro centrala wentylacyjna VTS VS 100 szt hala sportowa arena aparaty grzewcze VOLCANO szt Strona 5

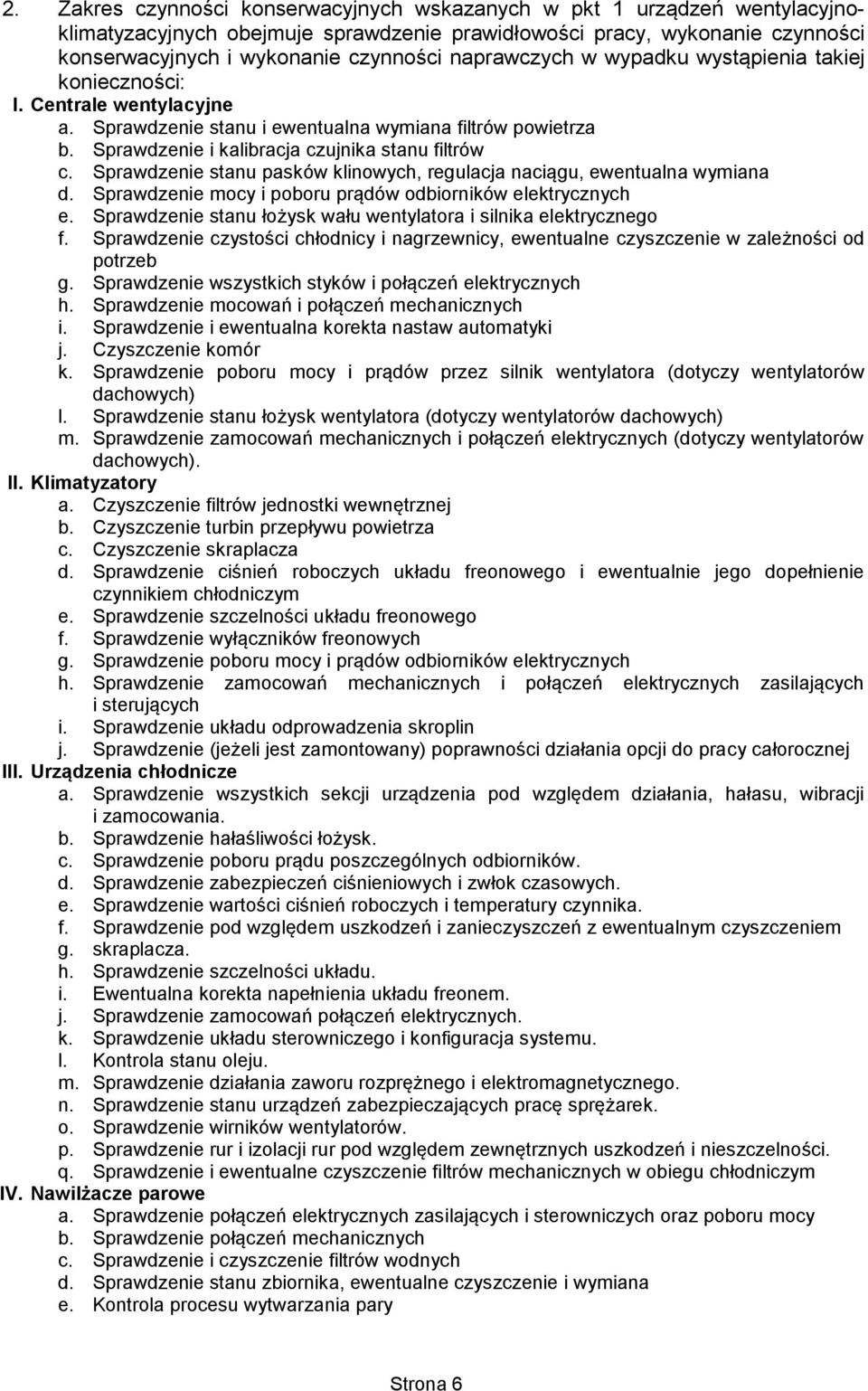

6 2. Zakres czynności konserwacyjnych wskazanych w pkt 1 urządzeń wentylacyjnoklimatyzacyjnych obejmuje sprawdzenie prawidłowości pracy, wykonanie czynności konserwacyjnych i wykonanie czynności naprawczych w wypadku wystąpienia takiej konieczności: I. Centrale wentylacyjne a. Sprawdzenie stanu i ewentualna wymiana filtrów powietrza b. Sprawdzenie i kalibracja czujnika stanu filtrów c. Sprawdzenie stanu pasków klinowych, regulacja naciągu, ewentualna wymiana d. Sprawdzenie mocy i poboru prądów odbiorników elektrycznych e. Sprawdzenie stanu łożysk wału wentylatora i silnika elektrycznego f. Sprawdzenie czystości chłodnicy i nagrzewnicy, ewentualne czyszczenie w zależności od potrzeb g. Sprawdzenie wszystkich styków i połączeń elektrycznych h. Sprawdzenie mocowań i połączeń mechanicznych i. Sprawdzenie i ewentualna korekta nastaw automatyki j. Czyszczenie komór k. Sprawdzenie poboru mocy i prądów przez silnik wentylatora (dotyczy wentylatorów dachowych) l. Sprawdzenie stanu łożysk wentylatora (dotyczy wentylatorów dachowych) m. Sprawdzenie zamocowań mechanicznych i połączeń elektrycznych (dotyczy wentylatorów dachowych). II. Klimatyzatory a. Czyszczenie filtrów jednostki wewnętrznej b. Czyszczenie turbin przepływu powietrza c. Czyszczenie skraplacza d. Sprawdzenie ciśnień roboczych układu freonowego i ewentualnie jego dopełnienie czynnikiem chłodniczym e. Sprawdzenie szczelności układu freonowego f. Sprawdzenie wyłączników freonowych g. Sprawdzenie poboru mocy i prądów odbiorników elektrycznych h. Sprawdzenie zamocowań mechanicznych i połączeń elektrycznych zasilających i sterujących i. Sprawdzenie układu odprowadzenia skroplin j. Sprawdzenie (jeżeli jest zamontowany) poprawności działania opcji do pracy całorocznej III. Urządzenia chłodnicze a. Sprawdzenie wszystkich sekcji urządzenia pod względem działania, hałasu, wibracji i zamocowania. b. Sprawdzenie hałaśliwości łożysk. c. Sprawdzenie poboru prądu poszczególnych odbiorników. d. Sprawdzenie zabezpieczeń ciśnieniowych i zwłok czasowych. e. Sprawdzenie wartości ciśnień roboczych i temperatury czynnika. f. Sprawdzenie pod względem uszkodzeń i zanieczyszczeń z ewentualnym czyszczeniem g. skraplacza. h. Sprawdzenie szczelności układu. i. Ewentualna korekta napełnienia układu freonem. j. Sprawdzenie zamocowań połączeń elektrycznych. k. Sprawdzenie układu sterowniczego i konfiguracja systemu. l. Kontrola stanu oleju. m. Sprawdzenie działania zaworu rozprężnego i elektromagnetycznego. n. Sprawdzenie stanu urządzeń zabezpieczających pracę sprężarek. o. Sprawdzenie wirników wentylatorów. p. Sprawdzenie rur i izolacji rur pod względem zewnętrznych uszkodzeń i nieszczelności. q. Sprawdzenie i ewentualne czyszczenie filtrów mechanicznych w obiegu chłodniczym IV. Nawilżacze parowe a. Sprawdzenie połączeń elektrycznych zasilających i sterowniczych oraz poboru mocy b. Sprawdzenie połączeń mechanicznych c. Sprawdzenie i czyszczenie filtrów wodnych d. Sprawdzenie stanu zbiornika, ewentualne czyszczenie i wymiana e. Kontrola procesu wytwarzania pary Strona 6

7 f. Sprawdzenie zaworów elektromagnetycznych i działania automatyki i ewentualna. korekta nastaw g. Sprawdzenie drożności instalacji zrzutu skroplin V. Nagrzewnice wodne a. Sprawdzenie połączeń elektrycznych zasilających i sterowniczych b. Sprawdzenie połączeń mechanicznych c. Sprawdzenie i czyszczenie filtrów wodnych d. Sprawdzenie stanu i ewentualne czyszczenie wymiennika ciepła. e. Sprawdzenie stanu i ewentualne czyszczenie siatki ochronnej i łopatek wentylatora f. Sprawdzenie elementów sterowania 3. Do obowiązków Wykonawcy należy również: a) przeprowadzenie okresowego (raz na 12 miesięcy) przeglądu szczelności urządzeń (agregat chłodniczy w Załączniku nr 1 pozycja nr 23) zawierających od 3 do 30 kg czynnika chłodniczego będącego substancją kontrolowaną i dokonania stosownej adnotacji w Karcie obsługi technicznej i naprawy urządzenia lub instalacji zawierających powyżej 3 kg czynnika chłodniczego będącego substancją kontrolowaną. b) prowadzenie na bieżąco dokumentacji serwisowej poszczególnych urządzeń z rejestracją przeglądów konserwacyjnych, wykonywanych napraw i wymian filtrów Wszystkie czynności Wykonawcy dotyczące urządzeń objętych umową muszą być udokumentowane w postaci protokołu. c) przedstawienie harmonogramu przeglądów, pilnowania ich terminów, wcześniejszego informowania o zamiarze przystąpienia do wykonania czynności. d) zapewnienie do wykonania zadań wykwalifikowanej kadry z odpowiednimi uprawnieniami. e) przed przystąpieniem do czynności naprawczych przedstawienie do akceptacji Zamawiającemu rozliczenia materiałów, części zamiennych i podzespołów niezbędnych do wykonania usługi. f) utrzymywanie w miejscu prowadzonych prac ładu i porządku oraz przestrzegania zasad BHP i ppoż. g) przedłożenie Zamawiającemu po wykonaniu zleconych zadań protokołu z wykonanych czynności podpisanego przez uprawnione osoby. 4. Wynagrodzenie Wykonawcy zawiera koszt dojazdu do obiektów Zamawiającego w związku z wykonywaniem okresowych przeglądów konserwacyjnych, jak również wszelkich czynności związanych z usuwaniem awarii, bądź nieprawidłowości w pracy urządzeń w okresie obowiązywania umowy. 5. Wykonawca ma obowiązek oceny pracy urządzeń rozpatrując je jako komplet z urządzeniami wywiewnymi (dotyczy central wentylacyjnych nawiewnych, w których wywiew jest realizowany przy pomocy np. wentylatorów dachowych). 6. Wykonawca odpowiada za szkody spowodowane przez jego pracowników na zasadach ogólnych Kodeksu Cywilnego. Strona 7

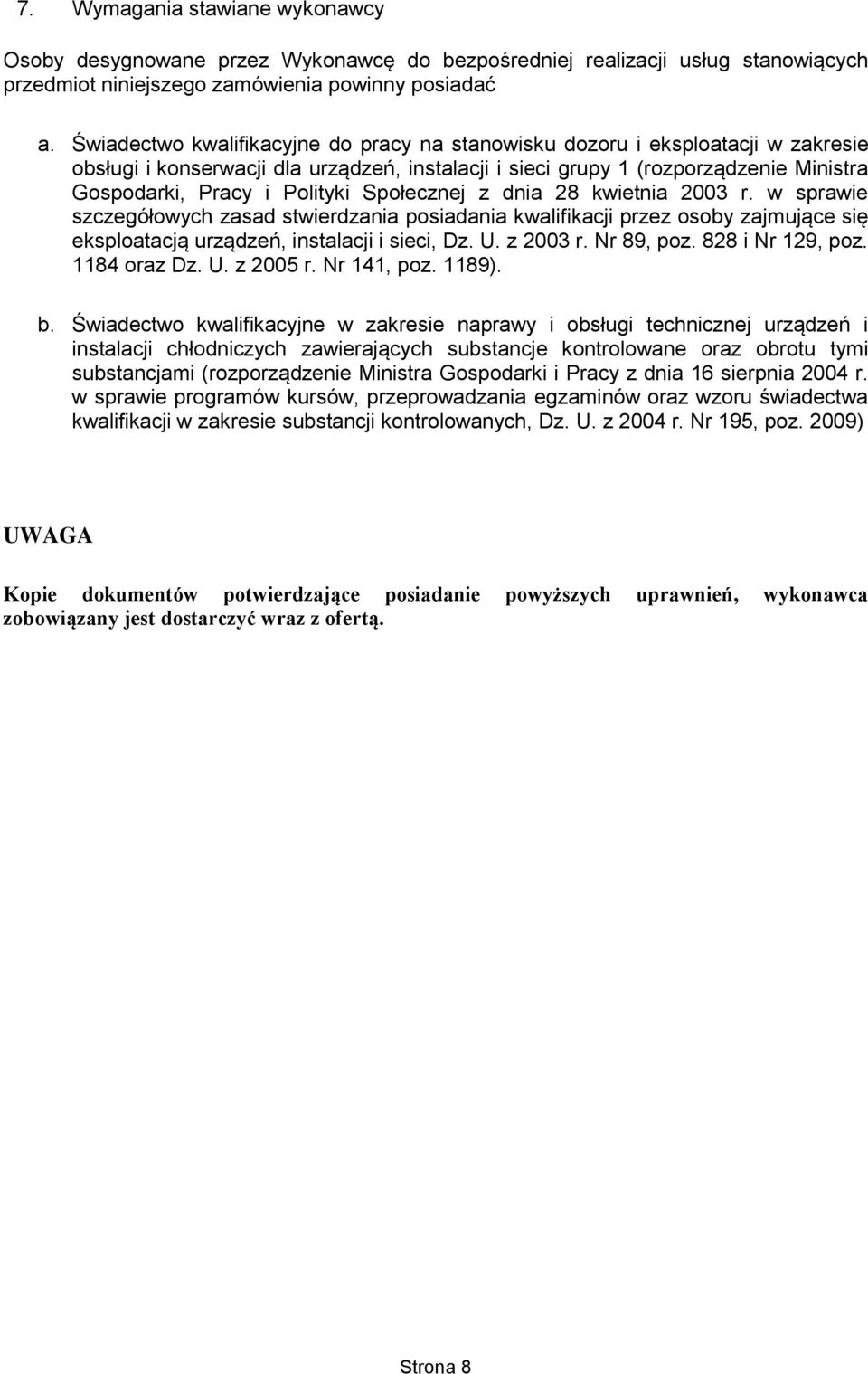

8 7. Wymagania stawiane wykonawcy Osoby desygnowane przez Wykonawcę do bezpośredniej realizacji usług stanowiących przedmiot niniejszego zamówienia powinny posiadać a. Świadectwo kwalifikacyjne do pracy na stanowisku dozoru i eksploatacji w zakresie obsługi i konserwacji dla urządzeń, instalacji i sieci grupy 1 (rozporządzenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 kwietnia 2003 r. w sprawie szczegółowych zasad stwierdzania posiadania kwalifikacji przez osoby zajmujące się eksploatacją urządzeń, instalacji i sieci, Dz. U. z 2003 r. Nr 89, poz. 828 i Nr 129, poz oraz Dz. U. z 2005 r. Nr 141, poz. 1189). b. Świadectwo kwalifikacyjne w zakresie naprawy i obsługi technicznej urządzeń i instalacji chłodniczych zawierających substancje kontrolowane oraz obrotu tymi substancjami (rozporządzenie Ministra Gospodarki i Pracy z dnia 16 sierpnia 2004 r. w sprawie programów kursów, przeprowadzania egzaminów oraz wzoru świadectwa kwalifikacji w zakresie substancji kontrolowanych, Dz. U. z 2004 r. Nr 195, poz. 2009) UWAGA Kopie dokumentów potwierdzające posiadanie powyższych uprawnień, wykonawca zobowiązany jest dostarczyć wraz z ofertą. Strona 8
