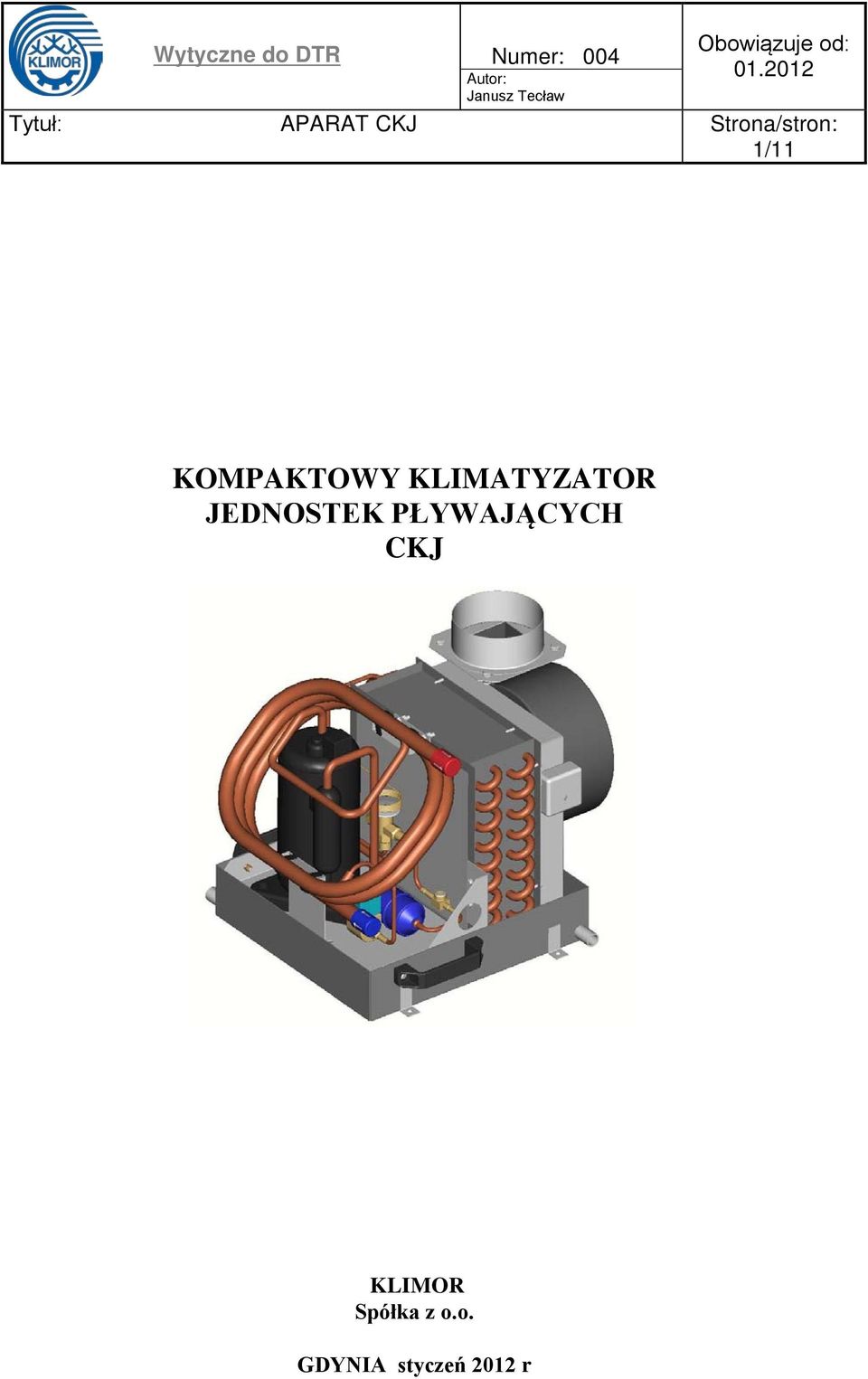

1 1/11 KOMPAKTOWY KLIMATYZATOR JEDNOSTEK PŁYWAJĄCYCH CKJ KLIMOR Spółka z o.o. GDYNIA styczeń 2012 r

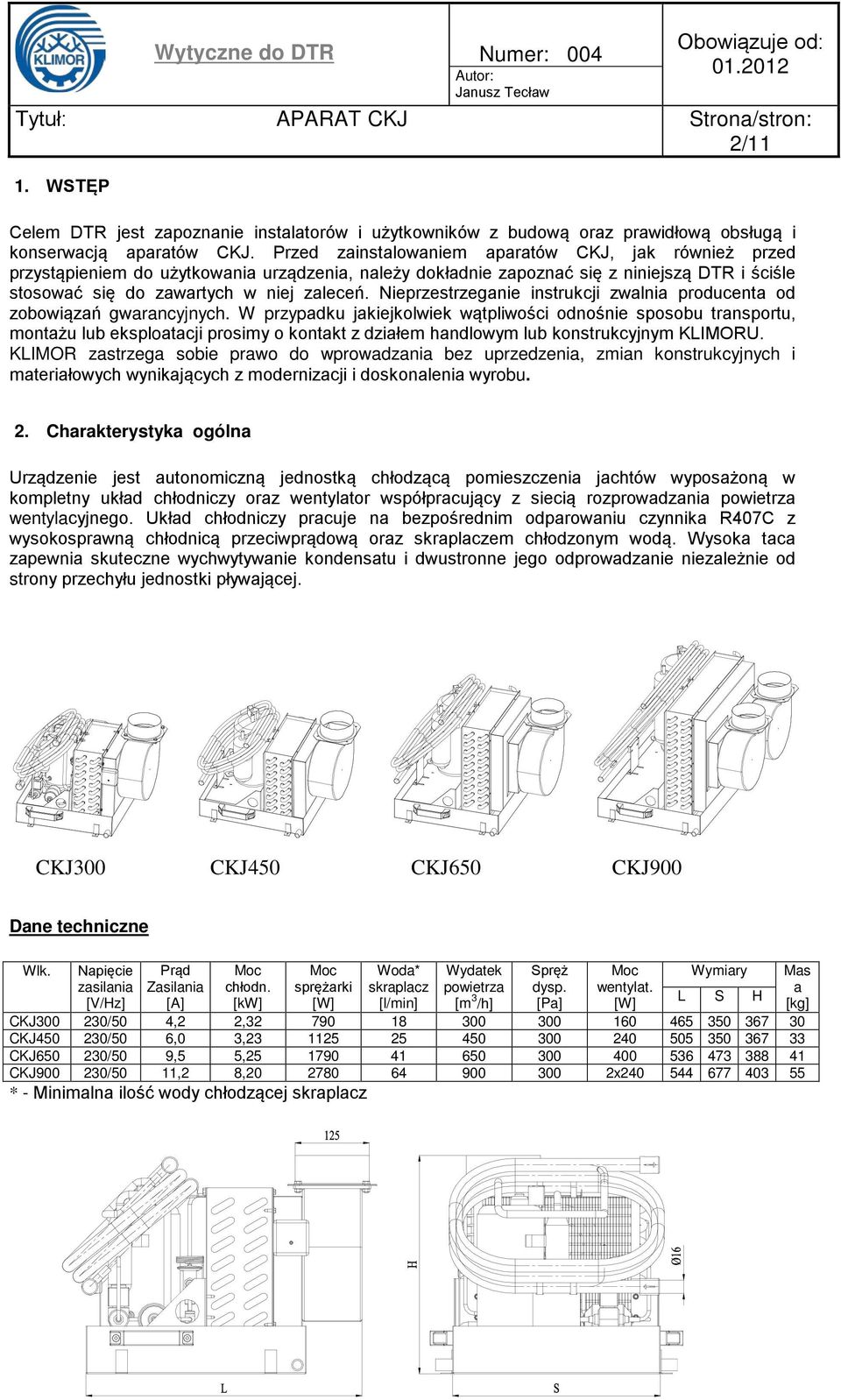

2 2/11 1. WSTĘP Celem DTR jest zapoznanie instalatorów i użytkowników z budową oraz prawidłową obsługą i konserwacją aparatów CKJ. Przed zainstalowaniem aparatów CKJ, jak również przed przystąpieniem do użytkowania urządzenia, należy dokładnie zapoznać się z niniejszą DTR i ściśle stosować się do zawartych w niej zaleceń. Nieprzestrzeganie instrukcji zwalnia producenta od zobowiązań gwarancyjnych. W przypadku jakiejkolwiek wątpliwości odnośnie sposobu transportu, montażu lub eksploatacji prosimy o kontakt z działem handlowym lub konstrukcyjnym KLIMORU. KLIMOR zastrzega sobie prawo do wprowadzania bez uprzedzenia, zmian konstrukcyjnych i materiałowych wynikających z modernizacji i doskonalenia wyrobu. 2. Charakterystyka ogólna Urządzenie jest autonomiczną jednostką chłodzącą pomieszczenia jachtów wyposażoną w kompletny układ chłodniczy oraz wentylator współpracujący z siecią rozprowadzania powietrza wentylacyjnego. Układ chłodniczy pracuje na bezpośrednim odparowaniu czynnika R407C z wysokosprawną chłodnicą przeciwprądową oraz skraplaczem chłodzonym wodą. Wysoka taca zapewnia skuteczne wychwytywanie kondensatu i dwustronne jego odprowadzanie niezależnie od strony przechyłu jednostki pływającej. CKJ300 CKJ450 CKJ650 CKJ900 Dane techniczne Wlk. Napięcie zasilania [V/Hz] Prąd Zasilania [A] Moc chłodn. [kw] Moc sprężarki [W] Woda* skraplacz [l/min] Wydatek powietrza [m 3 /h] Spręż dysp. [Pa] Moc wentylat. [W] Wymiary L S H CKJ /50 4,2 2, CKJ /50 6,0 3, CKJ /50 9,5 5, CKJ /50 11,2 8, x * - Minimalna ilość wody chłodzącej skraplacz Mas a [kg]

Nieprzestrzeganie instrukcji zwalnia producenta od zobowiązań gwarancyjnych.

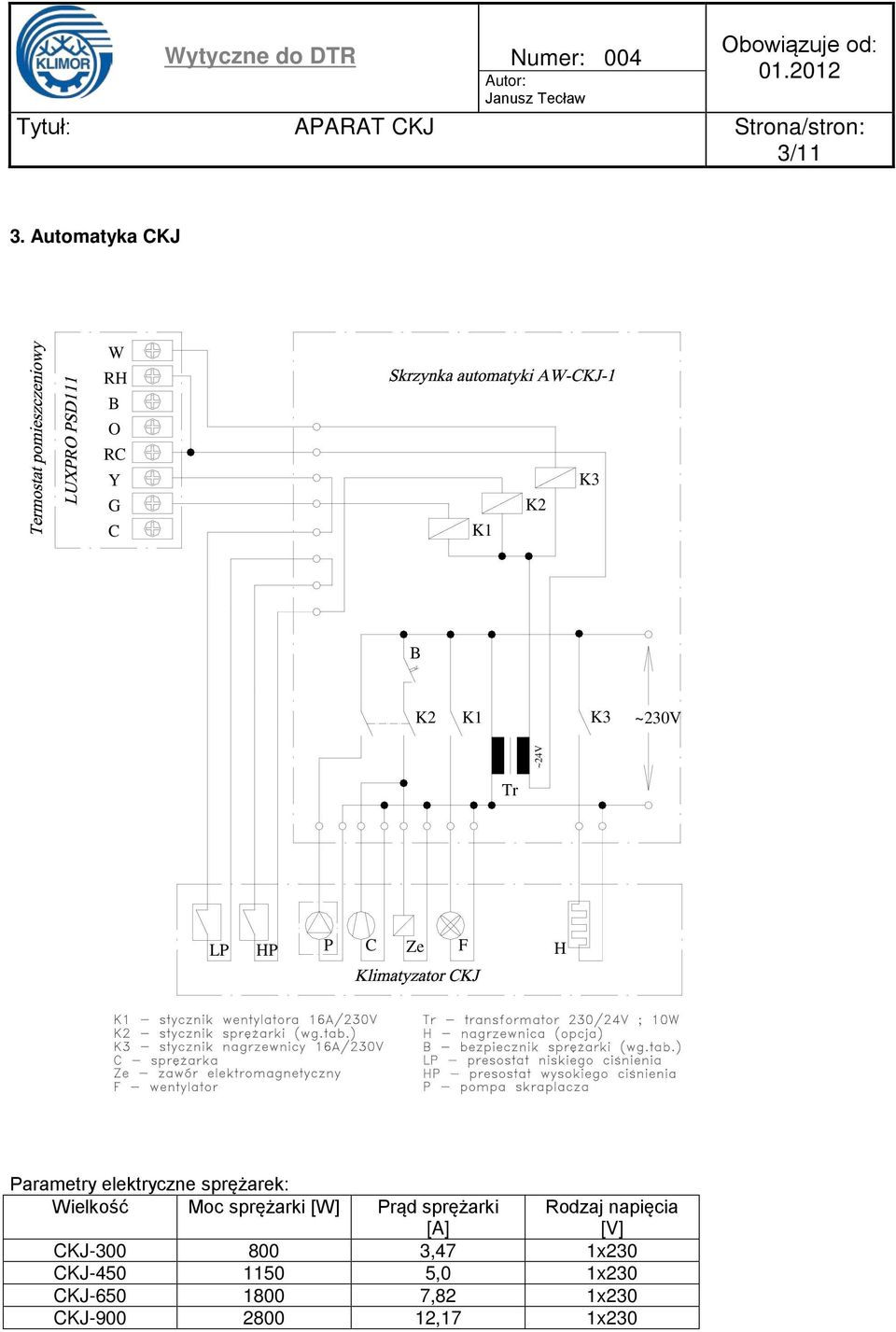

3 3/11 3. Automatyka CKJ W RH B O RC Y G C K1 K2 K3 B K2 K1 K3 ~230V ~24V Tr LP HP P C Ze F H Parametry elektryczne sprężarek: Wielkość Moc sprężarki [W] Prąd sprężarki [A] Rodzaj napięcia [V] CKJ ,47 1x230 CKJ ,0 1x230 CKJ ,82 1x230 CKJ ,17 1x230

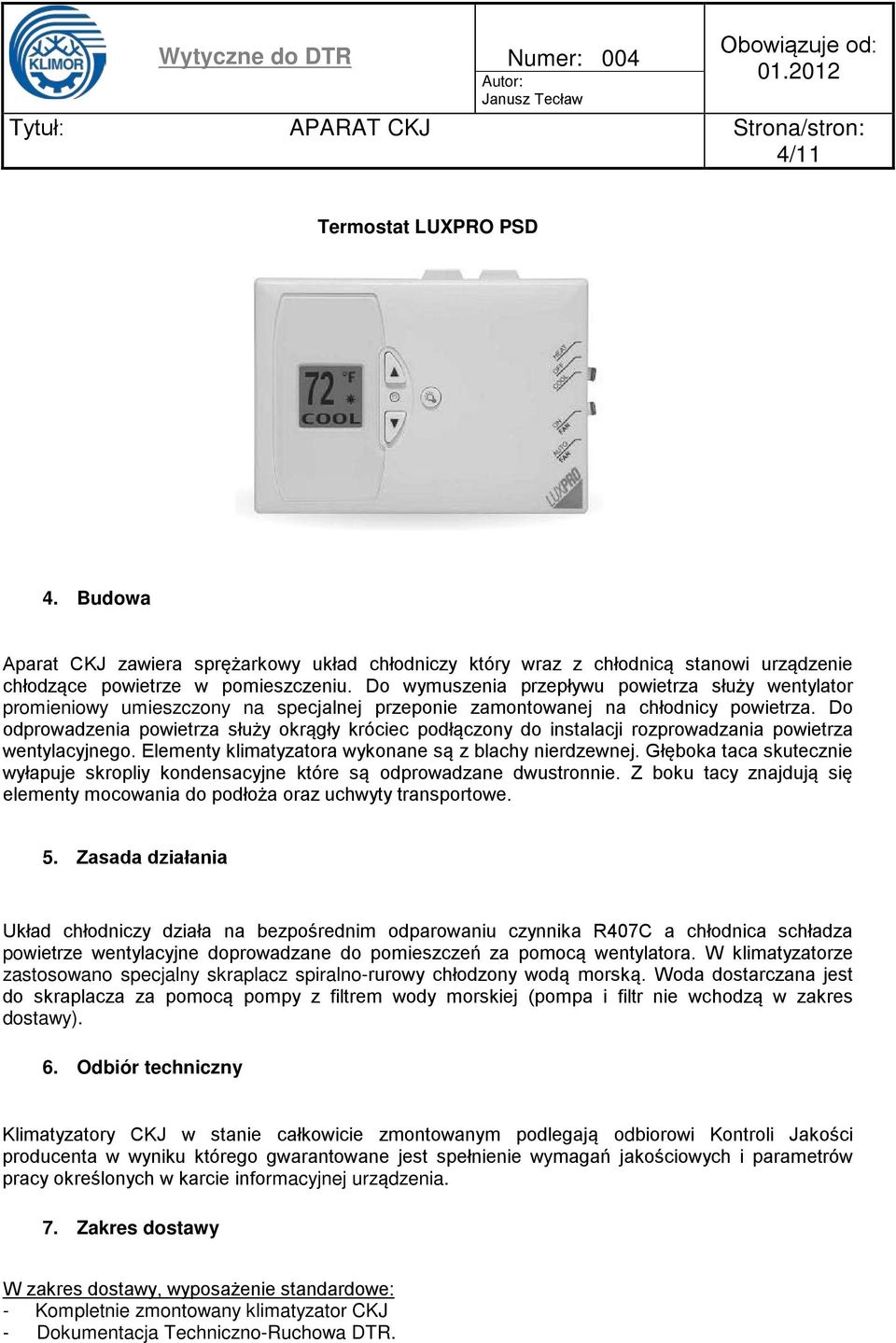

4 4/11 Termostat LUXPRO PSD 4. Budowa Aparat CKJ zawiera sprężarkowy układ chłodniczy który wraz z chłodnicą stanowi urządzenie chłodzące powietrze w pomieszczeniu. Do wymuszenia przepływu powietrza służy wentylator promieniowy umieszczony na specjalnej przeponie zamontowanej na chłodnicy powietrza. Do odprowadzenia powietrza służy okrągły króciec podłączony do instalacji rozprowadzania powietrza wentylacyjnego. Elementy klimatyzatora wykonane są z blachy nierdzewnej. Głęboka taca skutecznie wyłapuje skropliy kondensacyjne które są odprowadzane dwustronnie. Z boku tacy znajdują się elementy mocowania do podłoża oraz uchwyty transportowe. 5. Zasada działania Układ chłodniczy działa na bezpośrednim odparowaniu czynnika R407C a chłodnica schładza powietrze wentylacyjne doprowadzane do pomieszczeń za pomocą wentylatora. W klimatyzatorze zastosowano specjalny skraplacz spiralno-rurowy chłodzony wodą morską. Woda dostarczana jest do skraplacza za pomocą pompy z filtrem wody morskiej (pompa i filtr nie wchodzą w zakres dostawy). 6. Odbiór techniczny Klimatyzatory CKJ w stanie całkowicie zmontowanym podlegają odbiorowi Kontroli Jakości producenta w wyniku którego gwarantowane jest spełnienie wymagań jakościowych i parametrów pracy określonych w karcie informacyjnej urządzenia. 7. Zakres dostawy W zakres dostawy, wyposażenie standardowe: - Kompletnie zmontowany klimatyzator CKJ - Dokumentacja Techniczno-Ruchowa DTR.

Do odprowadzenia powietrza służy okrągły króciec podłączony do instalacji rozprowadzania powietrza wentylacyjnego. Elementy klimatyzatora wykonane są z blachy nierdzewnej.

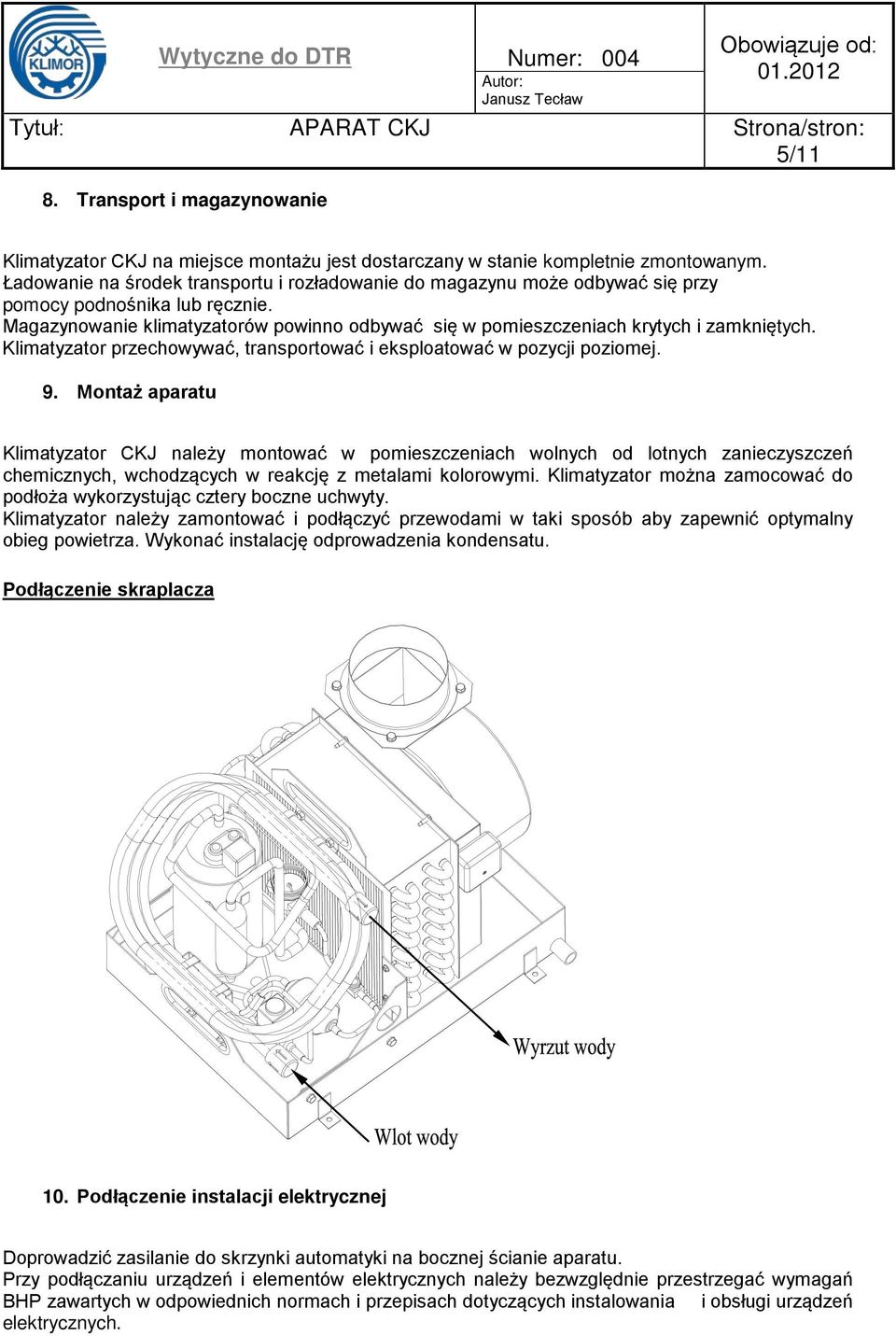

5 5/11 8. Transport i magazynowanie Klimatyzator CKJ na miejsce montażu jest dostarczany w stanie kompletnie zmontowanym. Ładowanie na środek transportu i rozładowanie do magazynu może odbywać się przy pomocy podnośnika lub ręcznie. Magazynowanie klimatyzatorów powinno odbywać się w pomieszczeniach krytych i zamkniętych. Klimatyzator przechowywać, transportować i eksploatować w pozycji poziomej. 9. Montaż aparatu Klimatyzator CKJ należy montować w pomieszczeniach wolnych od lotnych zanieczyszczeń chemicznych, wchodzących w reakcję z metalami kolorowymi. Klimatyzator można zamocować do podłoża wykorzystując cztery boczne uchwyty. Klimatyzator należy zamontować i podłączyć przewodami w taki sposób aby zapewnić optymalny obieg powietrza. Wykonać instalację odprowadzenia kondensatu. Podłączenie skraplacza 10. Podłączenie instalacji elektrycznej Doprowadzić zasilanie do skrzynki automatyki na bocznej ścianie aparatu. Przy podłączaniu urządzeń i elementów elektrycznych należy bezwzględnie przestrzegać wymagań BHP zawartych w odpowiednich normach i przepisach dotyczących instalowania i obsługi urządzeń elektrycznych.

Klimatyzator przechowywać, transportować i eksploatować w pozycji poziomej. 9.

6 6/ Pierwsze uruchomienie Pierwszym uruchomieniem mogą zajmować się osoby do tego uprawnione, posiadające wiedzę teoretyczną oraz praktyczną w zakresie danej instalacji wentylacyjnej. Przed uruchomieniem klimatyzatora należy najpierw włączyć pompę skraplacza. W przeciwnym wypadku sprężarka nie uruchomi się. 12. Eksploatacja i konserwacja Klimatyzatory CKJ przeznaczone są do pracy ciągłej. Celem utrzymania CKJ w ciągłej sprawności, należy po okresach trzymiesięcznych przeprowadzić jego przegląd polegający na: Sprawdzeniu zabezpieczenia antykorozyjnego. Sprawdzeniu czystości chłodnicy i tacy skroplin. Sprawdzeniu stanu okablowania. Sprawdzeniu stanu wentylatorów (praca powinna odbywać się bez nadmiernego hałasu i wibracji). Sprawdzenie szczelności instalacji chłodniczej. 13. Zalecenia BHP Klimatyzatory CKJ nie stanowią zagrożenia dla osób obsługujących przy zachowaniu podstawowych zasad bezpieczeństwa pracy. Do wymagań szczególnych, które trzeba bezwzględnie przestrzegać należy: wyłączenie napięcia zasilającego podczas przeglądów oraz zabezpieczenie przed włączeniem go przez osoby postronne, kontrola instalacji elektrycznej dla zabezpieczenia przed porażeniem prądem elektrycznym. 14. Nastawy i regulacje - Napełniać freonem R407C do wypełnienia wziernika przy pracującej sprężarce - Nastawa presostatu niskiego ciśnienia P abs = 4 bar - Nastawa presostatu wysokiego ciśnienia P abs = 28 bar 15. Nieprawidłowa praca klimatyzatora Objawy Przyczyna Działanie Wentylatory nie włączają się Brak napięcia w instalacji Zabezpieczenie rozłączone Sprawdzić instalację elektryczną Sprawdzić bezpieczniki Wentylatory powodują Zabrudzone wirniki wentylatorów Oczyścić wentylatory drgania aparatu Sprężarka nie włącza się Rozłączył presostat HP Wyłączona pompa skraplacza Złe nastawy temperatur Sprawdzić czystość chłodnicy Sprawdzić drożność instalacji powietrznej Zresetować presostat HP Włączyć pompę skraplacza Zmienić nastawy temperatur Uszkodzenie sprężarki Sprężarka włącza się i wyłącza Rozłączył presostat LP Skontaktować się z serwisem Sprawdzić czystość chłodnicy Sprawdzić drożność instalacji

Eksploatacja i konserwacja Klimatyzatory CKJ przeznaczone są do pracy ciągłej.

7 7/11 powietrznej Za mała ilość czynnika chłodniczego Zawór elektromagnetyczny nie działa Usunąć nieszczelność, uzupełnić R407C Sprawdzić cewkę zaworu
