1 Inwestor: Urząd Gminy i Miasta w Drzewicy ul. Staszica Drzewica Projektant: PRACOWNIA PROJEKTOWO-WYKONAWCZA ARCHITEKTURY I KRAJOBRAZU Grima Projekt Mariusz Naumienko ul. Daniłowskiego 16/ Warszawa tel. (0 22) ; Obiekt: Pomosty pływające Projekt: Program zwiększenia atrakcyjności turystycznej Zalewu Drzewickiego wykonanie dokumentacji technicznej Tom III - Operat wodnoprawny Imię i Nazwisko Uprawnienia Podpis Opracował: mgr inŝ. Janusz Klusek n/d Warszawa, kwiecień 2008 r.

2 Spis treści strona 1. Podstawa opracowania Materiały wyjściowe Oznaczenie zakładu ubiegającego się o wydanie pozwolenia wodnoprawnego Cel i zakres zamierzonego korzystania z wód Rodzaj urządzeń pomiarowych oraz znaków Ŝeglugowych Stan prawny nieruchomości Lokalizacja inwestycji Obowiązki, ubiegającego się o wydanie pozwolenia wodnoprawnego w stosunku do osób trzecich Charakterystyka wód objętych pozwoleniem wodnoprawnym Zbiornik Drzewicki Charakterystyczne poziomy wód Obowiązki, ubiegającego się o pozwolenie w trakcie eksploatacji urządzeń wodnych Ustalenia, wynikające z warunków korzystania z wód regionu wodnego Charakterystyka urządzeń wodnych Pływający pomost rekreacyjny A Podstawowe dane techniczne pomostu A Pływający pomost rekreacyjny B Podstawowe dane techniczne pomostu B Pływający pomost rekreacyjny C Podstawowe dane techniczne pomostu C Pływający pomost cumowniczy D Podstawowe dane techniczne pomostu D Wpływ gospodarki wodnej zakładu na wody powierzchniowe

3 14. Sposób postępowania w przypadku rozruchu, zatrzymania działalności, bądź wystąpienia awarii Rozruch (wykonanie urządzeń wodnych) Zatrzymanie działalności Postępowanie w przypadku wystąpienia awarii Formy ochrony przyrody w zasięgu planowanych do wykonania urządzeń wodnych

4 ZAŁĄCZNIKI 16. Umowa uŝyczenia gruntów Skarbu Państwa, zawarta pomiędzy WZMiUW w Łodzi, a Urzędem Gminy i Miasta w Drzewicy,... zał Karta katalogowa pomostów pływających na pływakach betonowych systemu 2010, 2400, 2020, 2410, 2420 typ 2408 i 2410 PPU KAROS... zał Karta katalogowa pomostów rekreacyjnych na pływakach betonowych - system HOMAR typ 1 PPU KAROS... zał Karta katalogowa trapów dojściowych PPU KAROS... zał. 4 RYSUNKI 20. Plan orientacyjny lokalizacji urządzeń wodnych... rys Szczegółowy plan połoŝenia pływającego pomostu rekreacyjnego A w skali 1: rys Pływający pomost rekreacyjny A widok z góry oraz profil podłuŝny w skali 1: rys Szczegółowy plan połoŝenia pływającego pomostu rekreacyjnego B w skali 1: rys Pływający pomost rekreacyjny B widok z góry w skali 1: rys Profil podłuŝny segmentu z trapem dojściowym pomostu rekreacyjnego B w skali 1:50... rys Szczegółowy plan połoŝenia pływającego pomostu rekreacyjnego C i pomostu cumowniczego D w skali 1: rys Pływający pomost rekreacyjny C widok z góry oraz profil podłuŝny w skali 1: rys Pływający pomost cumowniczy D widok z góry oraz profil podłuŝny w skali 1: rys. 9 3

5 1. Podstawa opracowania Podstawę prawną wykonania operatu stanowi art. 122 ustawy z dnia 18 lipca 2001r. Prawo Wodne (Dz.U. nr 115, poz z późn. zmianami). 2. Materiały wyjściowe Przy sporządzaniu operatu korzystano z następujących materiałów: Ustawa z dnia 18 lipca 2001r. Prawo Wodne (Dz.U. nr 115, poz.1229), Ustawa z dnia 27 kwietnia 2001r. Prawo Ochrony Środowiska (Dz.U. nr 62, poz. 627), Ustawa z dnia 27 lipca 2001r. o wprowadzeniu ustawy Prawo ochrony środowiska, ustawy o odpadach oraz o zmianie niektórych ustaw (Dz.U. nr 100, poz. 1085), Ustawa z dnia 21 grudnia 2000r. o Ŝegludze śródlądowej (Dz.U Nr 5 poz. 43 z późn. zm.), Rozporządzenie Rady Ministrów z dnia 7 maja 2002r., w sprawie klasyfikacji śródlądowych dróg wodnych (Dz.U ). Rozporządzenie Ministra Infrastruktury z dn. 24 kwietnia 2003 w sprawie przepisów Ŝeglugowych na śródlądowych drogach wodnych (Dz.U z późn. zm.), Instrukcja Gospodarowania Wodą Zbiornika Drzewica na rzece Drzewiczce Instytut Meteorologii i Gospodarki Wodnej, Warszawa październik 2006r., Program zwiększenia atrakcyjności turystycznej Zalewu Drzewickiego Grima projekt Pracownia Projektowo Wykonawcza Architektury i Krajobrazu, Warszawa kwiecień 2008r., 4

6 Projekt pływających pomostów rekreacyjnych i cumowniczych wykonanych w systemach 2408, 2410, Homar typ 1 PPU KAROS, luty marzec Karta katalogowa pomostów pływających na pływakach betonowych PPU KAROS, Karta katalogowa pomostów na pływakach betonowych, systemu 2010, 2400, 2020, 2410, 2420 PPU KAROS, Karta katalogowa trapów dojściowych PPU KAROS, Umowa uŝyczenia gruntów Skarbu Państwa, zawarta pomiędzy WZMiUW w Łodzi, a Urzędem Gminy i Miasta w Drzewicy, Miejscowy plan zagospodarowania przestrzennego Miasta i Gminy Drzewica dla terenu wokół zalewu Biuro Planowania Przestrzennego Województwa Łódzkiego w Łodzi Łódź, Drzewica 2006r., Mapa do celów projektowych w skali 1:500, wykonana przez Biuro Usług Geodezyjno - Kartograficznych "GEOMAX" Leszek Walasik, Opoczno ul. Kościelna 7. dane i informacje uzyskane od zleceniodawcy, pomiary i obserwacje własne. 3. Oznaczenie zakładu ubiegającego się o wydanie pozwolenia wodnoprawnego Ubiegającym się o wydanie pozwolenia wodnoprawnego jest, Urząd Gminy i Miasta w Drzewicy, z siedzibą przy ul. Stanisława Staszica 22; Drzewica. 5

7 4. Cel i zakres zamierzonego korzystania z wód W myśl art. 31 ustawy Prawo wodne, korzystanie z wód polega na ich uŝywaniu na potrzeby ludności oraz gospodarki. Korzystanie z wód nie moŝe powodować pogorszenia stanu ekologicznego wód i ekosystemów od nich zaleŝnych, a takŝe marnotrawienia wody. Celem opracowania operatu wodnoprawnego na wykonanie urządzeń wodnych czterech pływających pomostów rekreacyjnych, zlokalizowanych na wodach zbiornika Drzewickiego, jest zebranie, przeanalizowanie i zestawienie odpowiednich danych i informacji, umoŝliwiających wydanie Urzędowi Gminy i Miasta w Drzewicy, wymaganego właściwymi przepisami pozwolenia wodnoprawnego. Opracowanie to sporządzono zgodnie z wymogami art.132 ustawy z dnia 18 lipca 2001r. Prawo wodne (Dz.U. nr 115, poz z późn. zm.). W omawianym przypadku, celem zamierzonego korzystania z wód jest wykonanie poniŝszych urządzeń wodnych: 1. pływający pomost rekreacyjny A, w którego skład wchodzą: trap dojściowy, dwa segmenty pomostu pływającego na pływakach z siatkobetonu, 2. pływający pomost rekreacyjny B, w którego skład wchodzą: dwa trapy dojściowe, dziewięć segmentów pomostu pływającego na pływakach z siatkobetonu, 3. pływający pomost rekreacyjny C, w którego skład wchodzą: trap dojściowy, pomost pływający na pływakach z siatkobetonu, 6

8 4. pływający pomost cumowniczy D, w którego skład wchodzą: trap dojściowy, trzy segmenty pomostu pływającego na pływakach z siatkobetonu. Wykonanie pomostów pływających jest jednym z elementów inwestycji, polegającej na zagospodarowaniu terenu ciągu pieszorowerowego wokół zbiornika Drzewickiego (budowa ścieŝki, place rekreacji oraz zagospodarowanie przestrzeni ośrodka przy plaŝy). Pomosty A B i C, pełniły będą funkcję pomostów rekreacyjnych, natomiast pomost D jako przystań dla kajaków, Ŝaglówek, windsurfingu, rowerów wodnych oraz innych jednostek pływających. 5. Rodzaj urządzeń pomiarowych oraz znaków Ŝeglugowych Na przedmiotowych urządzeniach wodnych, ani w ich obrębie nie przewiduje się instalowania urządzeń pomiarowych. Zgodnie z obowiązującym prawem, zbiornik Drzewicki nie jest śródlądową drogą wodną w rozumieniu ustawy o Ŝegludze śródlądowej. Jednak, ze względu na bezpieczeństwo osób, które będą czynnie korzystały z pomostów pływających, proponuje się w ich pobliŝu wystawić brzegowe znaki Ŝeglugowe A9 Zakaz wytwarzania fali (Dz.U z późn. zm.). Pozwoli to uchronić przebywających tam ludzi i sprzęt przed ewentualnymi wypadkami oraz uszkodzeniami konstrukcji urządzeń wodnych i ubezpieczenia brzegu. Ustawa nie ujednolica wymiarów znaków Ŝeglugowych, lecz zaleca się, aby wymiary wyniosły nie mniej niŝ 80 x 80 cm., co zapewni ich dobrą widoczność, nawet ze znacznej odległości. 7

9 Proponowane umiejscowienie znaków Ŝeglugowych przedstawiono na szczegółowych planach rozmieszczenia urządzeń wodnych (rys. 2, 4, 7). 6. Stan prawny nieruchomości Przedmiotowe urządzenia wodne, połoŝone będą na wodach zbiornika Drzewickiego: pomost A na działce ewidencyjnej nr 2 (wody stojące Ws), obręb Drzewica, jedn. ewidencyjna Drzewica miasto, o pow. 44,7 ha, na wysokości działki nr 30 i 31, pomost B na działce ewidencyjnej nr 2 (wody stojące Ws), obręb Drzewica, jedn. ewidencyjna Drzewica miasto, o pow. 44,7 ha, na wysokości działki 904 obręb Dąbrówka, pomost C i D na działce ewidencyjnej nr 4 (wody stojące Ws), obręb Drzewica, jedn. ewidencyjna Drzewica miasto, o pow. 16,77 ha, na wysokości działki nr 7. Działki 2 i 4 są własnością Skarbu Państwa w trwałym zarządzie Wojewódzkiego Zarządu Melioracji i Urządzeń Wodnych w Łodzi - Terenowy Inspektorat w Białaczowie; Białaczów Lokalizacja inwestycji Województwo: łódzkie Powiat: opoczyński Gmina: Drzewica Obręb: Drzewica Jednostka ewidencyjna: Drzewica - miasto 8

10 Pływające pomosty rekreacyjne A, B, C oraz pomost cumowniczy D zlokalizowane będą na działkach 2 i 4 w Drzewicy, które zgodnie z miejscowym planem zagospodarowania przestrzennego Miasta i Gminy Drzewica (załącznik do wniosku o wydanie pozwolenia wodnoprawnego), stanowią tereny wód otwartych powierzchniowych, oznaczonych na rysunku planu symbolem 20WSp i jego najbliŝsze otoczenie, w tym: ciąg pieszo rowerowy, oznaczony symbolem 15KPR, tereny połoŝone w liniach rozgraniczających dróg i ulic, ciągów pieszo jezdnych i ścieŝek rowerowych, tereny usług publicznych: sportu, turystyki i rekreacji oraz innych usług, tereny infrastruktury technicznej. MoŜna więc stwierdzić, iŝ inwestycja polegająca na wykonaniu czterech pomostów pływających, zgodna jest z załoŝeniami miejscowego planu zagospodarowania przestrzennego, który dopuszcza realizację na tym terenie obiektów turystyki, rekreacji i sportu. 8. Obowiązki, ubiegającego się o wydanie pozwolenia wodnoprawnego w stosunku do osób trzecich Zgodnie z ustawą Prawo wodne, Wnioskodawca, który nie uzyskał prawa do nieruchomości lub urządzeń, koniecznych do wydania pozwolenia wodnoprawnego, nie przysługuje roszczenie o zwrot nakładów poniesionych w związku z otrzymaniem pozwolenia wodnoprawnego. Umowa uŝyczenia nr 4/U/I B/2007 z dnia r. zawarta pomiędzy zarządcą terenu Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Łodzi, a Urzędem Gminy i Miasta w Drzewicy, dotycząca oddania w 9

11 uŝyczenie gruntów Skarbu Państwa zajętych na wykonanie ciągu pieszo rowerowego, stanowiących część działek oznaczonych w rejestrze gruntów numerami 2 i 4 obręb Drzewica grunty przylegające do zbiornika Drzewica, odnosi się jedynie do terenów powyŝej linii brzegowej. Wspomniana umowa, nie stanowi nic na temat uŝyczeniu gruntów pokrytych wodami, na których zlokalizowane zostaną pomosty pływające. Dlatego teŝ, Wnioskodawca winien zawrzeć dodatkową umowę uŝyczenia (aneks) na części działek oznaczonych w rejestrze gruntów numerami 2 i 4 obręb Drzewica grunty pokryte wodami, zajęte pod cztery pomosty pływające. Wnioskodawca zobowiązany jest równieŝ do uzgodnienia niniejszego operatu z zarządcą terenu, czyli Wojewódzkim Zarządem Melioracji i Urządzeń Wodnych w Łodzi, Terenowy Inspektorat w Białaczowie; Białaczów Charakterystyka wód objętych pozwoleniem wodnoprawnym 9.1 Zbiornik Drzewicki Zbiornik Drzewicki powstał w wyniku spiętrzenia wód rzeki Drzewiczki w km jej biegu, której głównymi dopływami są rzeki Młynkowska, Wąglanka i Brzuśnia. Długość zbiornika wynosi około 2,2 km, a jego średnia głębokość to około 2,6 m i zajmuje powierzchnię około 83 ha. Akwen ten jest połoŝony na północnym skraju wzgórz opoczyńskich, stanowiących przejście WyŜyny Kielecko Sandomierskiej w równiny Mazowsza. głównie do: Zbiornik pełni funkcję retencyjno rekreacyjną, a wykorzystywany jest celów rekreacyjno sportowych (tor kajakarstwa górskiego) 10

12 celów energetycznych - MEW celów rolniczych, ochrony przeciwpowodziowej, dla wyrównania przepływów minimalnych. 9.2 Charakterystyczne poziomy wód Poziomy wody w zbiorniku wahają się w określony zakresie: Maksymalny poziom piętrzenia (MaxPP) wynosi 161,34 m n.p.m Kr, Normalny poziom piętrzenia (NPP), wynosi 161,02 m.n.p.m Kr., Minimalny poziom piętrzenia (Min.PP) wynosi 160,04 m.n.p.m Kr., Dane te odnoszą się do poziomu wody dla wodowskazu zlokalizowanego na jazie i zaporze w km rzeki Drzewiczki. Pojemność zbiornika Drzewickiego, do poziomu MaxPP wynosi około 1700 tys. m 3, a odpowiednio przy poziomie NPP ~ 1410 tys. m 3 i przy Min.PP wynosi około 510 tys. m 3. Dlatego teŝ, zbiornik ten traktowany jest jako zbiornik małej retencji i zaliczony do III klasy małych zbiorników. 10. Obowiązki, ubiegającego się o pozwolenie w trakcie eksploatacji urządzeń wodnych W trakcie eksploatacji urządzeń wodnych naleŝy: wyposaŝyć kaŝdy pomost, w co najmniej jedno stanowisko ratownicze (koło ratunkowe z rzutką 30m, bosak), utrzymywać pomosty w naleŝytym stanie technicznym i estetycznym, wystawić i utrzymywać w naleŝytym stanie technicznym niezbędne brzegowe znaki Ŝeglugowe, zawarte w rozdziale 5., co najmniej raz w roku, przed rozpoczęciem sezonu, dokonać szczegółowego przeglądu urządzeń wodnych, zwracając szczególną uwagę na odeskowanie pokładów, relingi, połączenia stalowe, jakość 11

13 pływaków i lin łańcuchów cumowniczych pomostów pływających, a w przypadku stwierdzenia uszkodzeń bądź nieprawidłowości, naleŝy niezwłocznie dokonać naprawy lub wymiany uszkodzonego elementu, utrzymywać najbliŝsze otoczenie pomostów pływających w czystości i porządku, dokonywać koszenia trawy i wycinki zbędnych krzaków w okolicach pomostów pływających, wystawić pojemniki na odpady w okolicach pomostów i systematycznie je opróŝniać, po wykonaniu urządzeń wodnych, winny być one ogólnodostępne zarówno od strony lądu jak i wody. Ze względu na to, iŝ pomost pływający D pełnił będzie równieŝ funkcję przystani dla jednostek pływających, naleŝy: co najmniej raz w roku dokonywać sondowań dna w okolicy pomostu, głębokość eksploatacyjna winna wynosić nie mniej niŝ 1,0 przy minimalnym poziomie wody (MinPP) na zbiorniku, gdy głębokość wyniesie mniej niŝ 1,0 m., naleŝy przeprowadzić roboty bagrownicze pogłębiarskie w okolicy pomostu, tak aby zapewnić bezpieczne warunki eksploatacyjne, w przypadku, gdy przy pomoście cumowniczym odbywały się będą tankowania jednostek pływających, wyposaŝonych w silniki spalinowe, naleŝy pomost wyposaŝyć w substancję sorpcyjną. Wszyscy uŝytkownicy urządzeń wodnych w trakcie ich eksploatacji mają obowiązek bezwzględnego przestrzegania regulaminu korzystania z pomostów oraz aktualnie obowiązujących przepisów Ŝeglugowych. 12

14 11. Ustalenia, wynikające z warunków korzystania z wód regionu wodnego Zgodnie z warunkami ustawy z dnia 18 lipca 2001r. Prawo wodne jednostkami powołanymi do bilansowania zasobów wodnych są Regionalne Zarządy Gospodarki Wodnej na zlecenie których, wykonywane są bilanse wodno gospodarcze poszczególnych zlewni. Dla rozpatrywanego terenu nie opracowano jeszcze bilansu wodno gospodarczego i nie ustalono szczegółowych warunków korzystania z wód. 12. Charakterystyka urządzeń wodnych Szczegółową lokalizację wszystkich urządzeń wodnych na zbiorniku Drzewickim, przedstawiono na planie orientacyjnym lokalizacji urządzeń wodnych (rys. 1), a rozmieszczenie poszczególnych pomostów pływających na mapach ewidencyjnych, sytuacyjno wysokościowych w skali 1:500 (rys. 2, 4, 7). Proponuje się, aby wszystkie pomosty wykonać na bazie pływających segmentów pomostów systemu H2410 i H2408 oraz Homar typ 1, Przedsiębiorstwa Produkcyjno Usługowego KAROS, zgodnie z opracowanym przez producenta projektem lub zastosować równorzędne. Segmenty pomostów produkcji PPU KAROS, pokryte są drewnianym pokładem z impregnowanych ciśnieniowo desek sosnowych struganych i rowkowanych na betonowych pływakach, zaprojektowane zarówno jako pomosty rekreacyjne, cumownicze jak i wszechstronnego zastosowania. Elementy pomostów są sztywno połączone z pływakami, a dzięki ciągłej konstrukcji szkieletu, pomosty są mocne i bardzo stabilne. Pływaki pomostu są wykonane z hydrotechnicznego siatkobetonu B45, wypełnionego styropianem. Pływaki te są odporne na lód. Zbrojenie pływaków jak równieŝ pozostałe elementy metalowe pomostów wykonane zostały ze stali 13

15 cynkowanej ogniowo. Konstrukcja taka zapewni pełną niezatapialność i odpowiednią wyporność. Wszystkie pomosty, cumowane będą do dna akwenu poprzez liny lub łańcuchy stalowe oraz martwe kotwice, do lądu zaś poprzez liny lub łańcuchy stalowe i pale kotwiczne. Schematy kotwienia pomostów przedstawiono na rysunkach (rys. 3, 5, 8, 9). Przy realizacji inwestycji naleŝy przestrzegać ogólnie przyjętych zasad określonych obowiązującymi normami państwowymi i branŝowymi, a przede wszystkim zasad BHP Pływający pomost rekreacyjny A Pomost rekreacyjny A ustawiony zostanie w kształcie litery T, zlokalizowany będzie na lewym brzegu w centralnej części zbiornika, na wysokości ulicy Stawowej. Pomost składał się będzie z dwóch segmentów oraz trapu dojściowego. WzdłuŜ krawędzi pokładu pomostu, wykonane zostaną relingi linowe w celu zabezpieczenia ludzi przebywających na pomoście przed ewentualnym upadkiem do wody. WzdłuŜ brzegu przebiegała będzie ścieŝka pieszo rowerowa. Projektowany teren w okolicy pomostu, przeznaczony jest na cele rekreacyjne, wyposaŝony w plac zabaw oraz obiekty małej architektury typu ławki, kosze na śmieci oraz tablicę informacyjną. Na terenie zaprojektowano nowe nasadzenia drzew i krzewów Podstawowe dane techniczne pomostu A długość pomostu (max. wysunięcie na wodę) w tym: 15,4 m 14

16 trap dojściowy 5,0 m segmenty pomostu 10,4 m szerokość trapu 1,2 m szerokość pokładu segmentu pomostu 2,4 m całkowita szerokość pomostu (w planie) 8,0 m wolna burta 0,50 m pływaki hydrotechniczny siatkobeton B45 4 szt. powierzchnia całkowita 44,4 m 2 wyporność netto 1,17 kn/m Pływający pomost rekreacyjny B Pomost rekreacyjny B, wykonany zostanie w kształcie łuku, którego obydwa końce połączone będą z lądem poprzez trapy dojściowe, zlokalizowany będzie na lewym brzegu w północnej części zbiornika. Pomost składał się będzie z dziewięciu segmentów oraz dwóch trapów dojściowych. WzdłuŜ krawędzi pokładu pomostu i trapów, wykonane zostaną relingi drewniane w celu zabezpieczenia ludzi przebywających na pomoście przed ewentualnym upadkiem do wody. Pomiędzy linią brzegu, a pomostem, zaprojektowano stanowisko roślin wodnych. Wyznaczono ciąg pieszo rowerowy. Teren wyposaŝony w kosz na śmieci oraz tablicę informacyjną Podstawowe dane techniczne pomostu B długość pomostu (max. wysunięcie na wodę) szerokość trapów szerokość pokładu segmentu pomostu całkowita szerokość pomostu (w planie) 22,2 m 2,4 m 2,4 m 68,5 m 15

17 wolna burta 0,50 m pływaki hydrotechniczny siatkobeton B45 18 szt. powierzchnia całkowita 196,8m 2 wyporność netto 1,17 kn/m Pływający pomost rekreacyjny C Pomost rekreacyjny C, wykonany zostanie w kształcie litery T, zlokalizowany będzie na prawym brzegu w południowej części zbiornika na wysokości jazu i zapory czołowej. Pomost składał się będzie z jednego segmentu oraz trapu dojściowego. WzdłuŜ krawędzi pokładu pomostu, wykonane zostaną relingi linowe w celu zabezpieczenia ludzi przebywających na pomoście przed ewentualnym upadkiem do wody. Teren połoŝony w okolicy pomostu, przeznaczony jest na cele rekreacyjne. Zlokalizowano tu ciąg pieszo rowerowy oraz ścieŝkę przy obiekcie gastronomicznym biegnącą wzdłuŝ plaŝy. Na terenie plaŝy wydzielono miejsce na plac zabaw oraz boisko do siatkówki plaŝowej. Teren będzie wyposaŝony w elementy małej architektury typu ławki i kosze na śmieci oraz tablicę informacyjną. Na terenie zaprojektowano nowe nasadzenia drzew i krzewów Podstawowe dane techniczne pomostu C długość pomostu (max. wysunięcie na wodę) w tym: trap dojściowy segmenty pomostu szerokość trapu szerokość pokładu pomostu 13,0 m 5,0 m 8,0 m 1,2 m 2,4 4,5 m 16

18 całkowita szerokość pomostu (w planie) wolna burta pływaki hydrotechniczny siatkobeton B45 wyporność 4,5 m 0,50 m 3 szt kg 12.7 Pływający pomost cumowniczy D Pomost cumowniczy D, wykonany zostanie w kształcie litery L, zlokalizowany będzie na prawym brzegu w południowej części zbiornika na wysokości jazu i zapory czołowej. Pomost składał się będzie z trzech segmentów oraz trapu dojściowego. Ze względu na to, Ŝe pomost ten będzie wykorzystywany do cumowania róŝnego typu jednostek pływających, nie przewiduje się wykonania relingów wzdłuŝ krawędzi pomostu. Teren połoŝony w okolicy pomostu, przeznaczony jest na cele rekreacyjne. Zlokalizowano tu ciąg pieszo rowerowy oraz ścieŝkę przy obiekcie gastronomicznym biegnącą wzdłuŝ plaŝy. Na terenie plaŝy wydzielono miejsce na plac zabaw oraz boisko do siatkówki plaŝowej. Teren będzie wyposaŝony w elementy małej architektury typu ławki i kosze na śmieci oraz tablicę informacyjną. Na terenie zaprojektowano nowe nasadzenia drzew i krzewów Podstawowe dane techniczne pomostu D długość pomostu (max. wysunięcie na wodę) szerokość trapu szerokość pokładu segmentu pomostu całkowita szerokość pomostu (w planie) wolna burta pływaki hydrotechniczny siatkobeton B45 22,3 m 1,2 m 2,4 m 20,0 m 0,55 m 6 szt. 17

19 powierzchnia całkowita 78,0 m 2 wyporność netto 1,42 kn/m Wpływ gospodarki wodnej zakładu na wody powierzchniowe Lokalizacja urządzeń wodnych oraz ich eksploatacja nie będzie ujemnie oddziaływać na istniejący stan wód powierzchniowych i sąsiadującego z nim brzegu pod warunkiem zachowania właściwej kultury uŝytkowania. Na wysokości wszystkich projektowanych urządzeń wodnych, planuje się, ustawienie koszy na odpady, z których nieczystości okresowo wywoŝone będą przez uprawnione firmy na składowisko odpadów. W obrębie zbiornika Drzewickiego, nie ma zlokalizowanej stacji paliw, umoŝliwiającej bezpieczne tankowanie jednostek pływających. Dlatego teŝ, w przypadku dokonywania tankowań przy pomoście cumowniczym, niezbędne jest wyposaŝenie go w substancję sorpcyjną dla materiałów ropopochodnych. Zapewni to, w przypadku przedostania się paliwa do wód powierzchniowych, na szybkie zebranie i utylizację materiałów ropopochodnych. Ścisłe przestrzeganie wyŝej wymienionych zasad, wyklucza moŝliwość skaŝenia wód powierzchniowych i środowiska naturalnego. 14. Sposób postępowania w przypadku rozruchu, zatrzymania działalności, bądź wystąpienia awarii Rozruch (wykonanie urządzeń wodnych) W trakcie realizacji prac związanych z wykonaniem urządzeń wodnych, naleŝy zapewnić najwyŝszą dbałość i ochronę przed przedostaniem 18

20 się do wód powierzchniowych i podziemnych substancji ropopochodnych z urządzeń technicznych słuŝących do wykonania tych urządzeń Zatrzymanie działalności Nie przewiduje się zatrzymania działalności Postępowanie w przypadku wystąpienia awarii W razie wystąpienia awarii naleŝy: a) zabezpieczyć miejsce wystąpienia awarii przed dostępem niepowołanych osób, b) niezwłocznie przystąpić do usunięcia awarii. 15. Formy ochrony przyrody w zasięgu planowanych do wykonania urządzeń wodnych Projektowane urządzenia wodne nie znajdują się w obrębie form ochrony przyrody, ustanowionej na podstawie przepisów ustawy z dnia 16 kwietnia 2004r., o ochronie przyrody (Dz.U. nr 92, poz. 880 z późn. zm.). 19

21

22

23

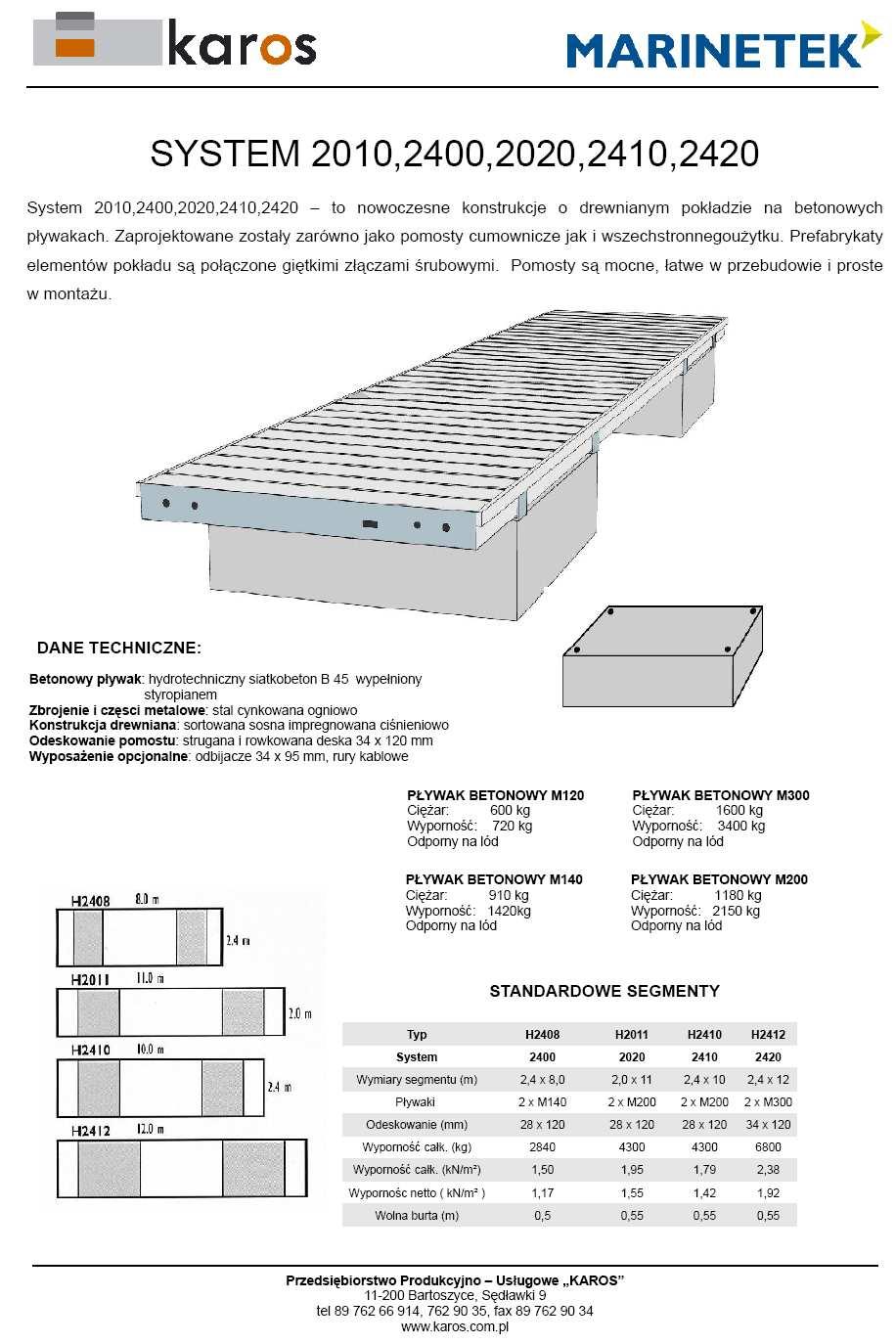

24 ZAŁACZNIK 2

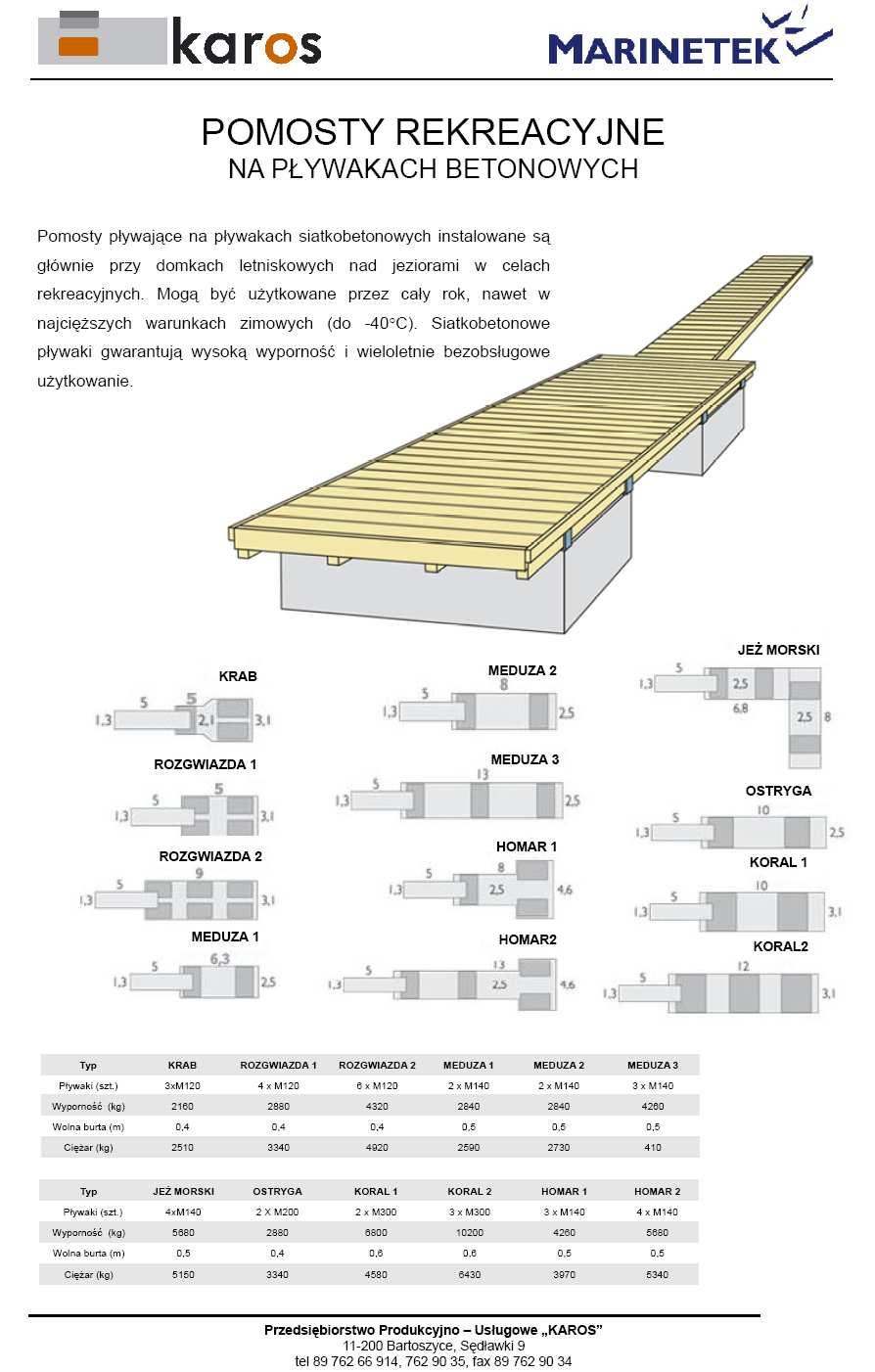

25 ZAŁĄCZNIK 3

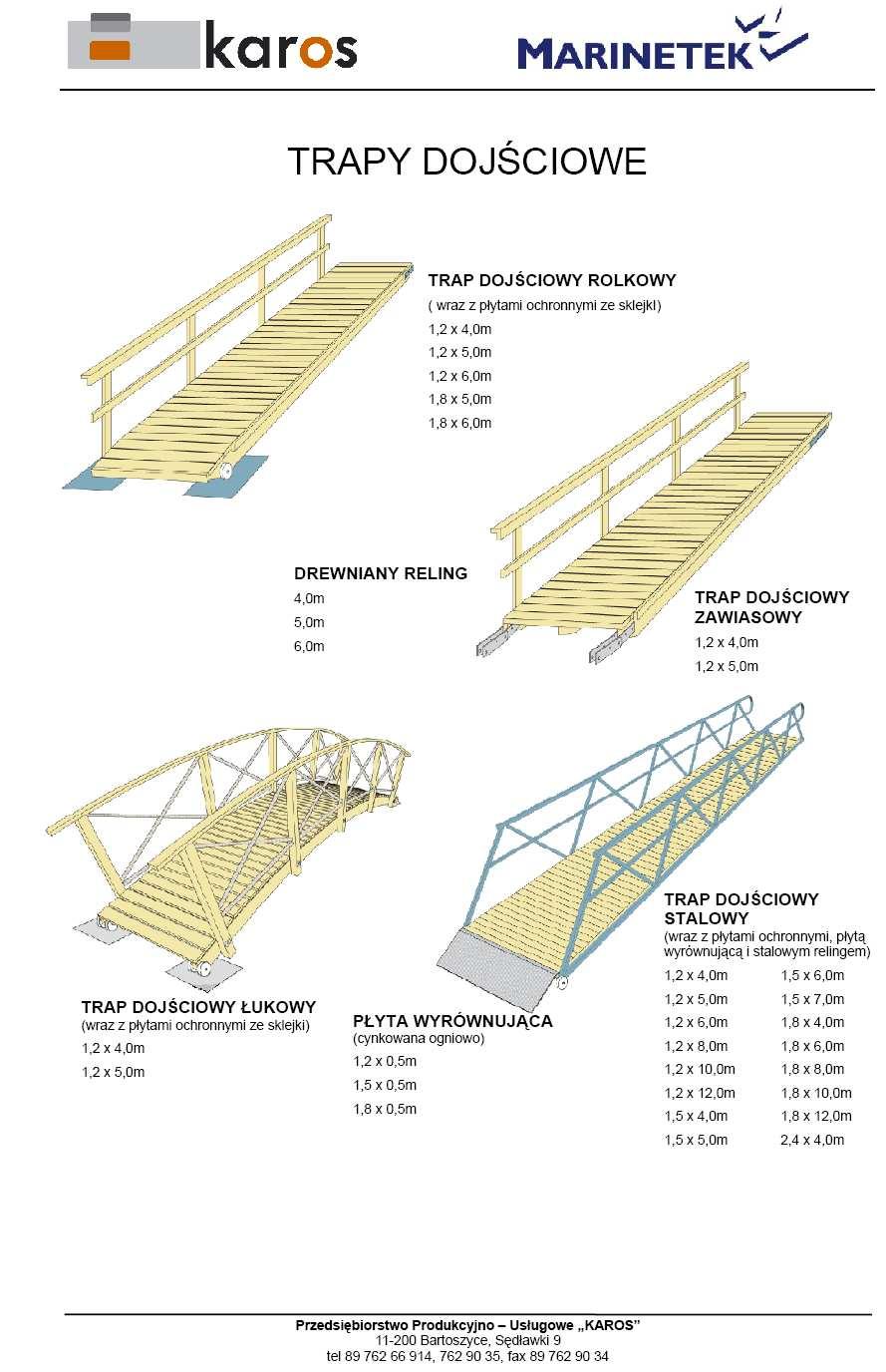

26 ZAŁĄCZNIK 4
