SYSTEMÓW DO MONTA U PANELI FOTOWOLTAICZNYCH

Transkrypt

1 SYSTEMÓW DO MONTA U PANELI OTOWOLTAICZNYCH Wydanie I Lipiec 2012

2 PUK-Solarline A2

3 Zawartość PUK Historia A2 PUK Solarline A3 PUK System obliczeń statycznych A4 PUK Montaż A5 Informacje techniczne A6

4 PUK-Solarline PUK Historia Standardem w działalności PUK WERKE jest posiadanie certyfikatu potwierdzającego zgodność działania z wymaganiami DIN EN ISO 9001, w zakresie projektowania, produkcji i dostaw systemów konstrukcji wsporczych dla kabli. We współpracy z Politechniką w Berlinie zostało zbudowane specjalistyczne stanowisko badawcze. Nasze wyroby zostały tam przebadane przez Niemiecki Instytut Badań Technicznych TÜV (Technical Inspection Associaton). A2 Wyroby zostały poddane testom na zgodność wykonania z wymaganiami normy przedmiotowej DIN EN ( odpowiada PN EN 61537). Przedstawione w naszym katalogu wykresy dopuszczalnych wartości obciążeń zostały potwierdzone wynikami badań i wyroby uzyskały prawo do oznakowania znakiem TÜV.

5 PUK Solarline System baterii słonecznych dzisiaj. Wytyczne EEG z 2009 roku zapewniają pomyślne perspektywy rozwoju dla systemu baterii słonecznych w Niemczech. W 2009 roku w Niemczech około 4,0 gigawatów energii pochodziło z wykorzystania baterii słonecznych oznacza to dwa razy więcej niż w roku poprzednim i stanowi 50% światowej energii tak wytworzonej. Daje się zaobserwować stały, znaczący wzrost zainteresowania wspólnot gminnych a także inwestorów prywatnych w zakresie instalowania baterii słonecznych na terenach nieużytków rolnych, w uprzemysłowionych strefach a także na terenach uprzednio wykorzystywanych przez wojsko. Wolne przestrzenie oraz powierzchnie dachów stale się zwiększają i to sprawia, że zainteresowanie montażem instalacji baterii słonecznych na swój użytek a także w dzierżawę stale rośnie. PUK Solarline (linia słoneczna) Dzięki dziesiątkom lat doświadczeń z konwencjonalnymi źródłami energii, prowadzeniu badań aktualnie oferujemy szeroki wachlarz produktów w tym systemy konstrukcji ale także wyroby nietypowe przeznaczone dla konkretnego odbiorcy wraz z serwisem specjalistycznym. Ta wiedza posłużyła nam do stworzenia grupy wyrobów nazwanej PUK linia słoneczna Katalog PUK linia słoneczna przedstawia wytyczne do projektu a także pomaga przy wyborze odpowiedniej konstrukcji wsporczej dla rozmieszczenia tablic z bateriami słonecznymi. Katalog oferuje system rozwiązań do zamontowania na otwartej przestrzeni ale także w konstrukcji dachu dla jednego, dwóch lub wielorzędowych modułów rozmieszczonych na dwa sposoby. Oferujemy konstrukcje do różnego typu podłoża. Mogą być zastosowane do gruntu utwardzonego, mocowane za pomocą kotew a także do fundamentu betonowego. System PUK linia słoneczna jest 1. prosty w swojej konstrukcji 2. statycznie optymalny 3. niedrogi i bardzo łatwy w montażu Nasz system składa się z niezależnych modułów, podzielonych na typy w zależności od różnych czynników ( lokalizacja, podłoże, ilość rzędów, rozmiar itd.) oraz przy uwzględnieniu wytrzymałości statycznej. Najczęściej stosowane są profile stalowe, z powłoką cynkową wykonaną metodą zanurzeniową na gorąco. Są to wyroby wybrane z produkcji standardowej, których właściwości są potwierdzone odpowiednimi badaniami. Nasza oferta jest kompleksowa obejmuje projektowanie, dostawę oraz instalację a także zestawianie modułów jeżeli jest takie zapotrzebowanie. Możemy zaprojektować i przedstawić ofertę dla każdego systemu baterii dostosowaną do indywidualnych potrzeb. Die PUK-WERKE KG sind Mitglied im Bundesverband Solarwirtschaft. A3

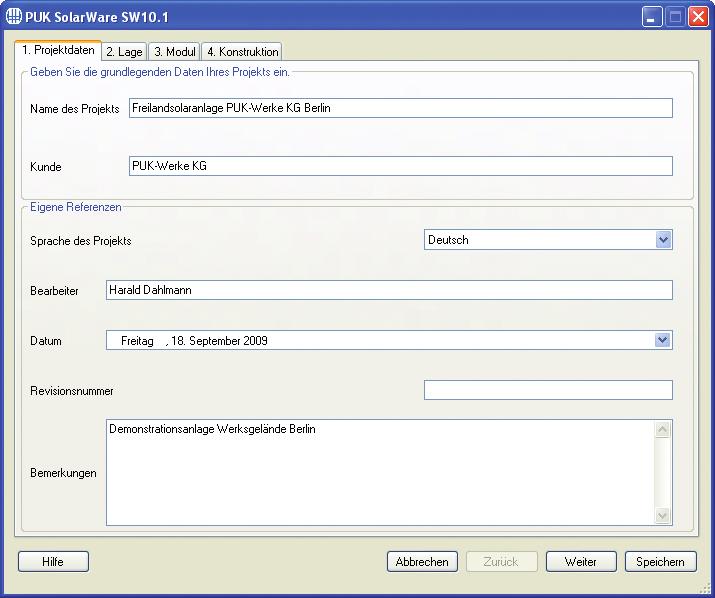

6 PUK System obliczeń statycznych Program PUK. PUK opracował program, który umożliwia zaprojektowanie najbardziej odpowiedniej dla danego rodzaju baterii konstrukcji. Określenie niezbędnej ilości materiałów oraz oszacowanie pracochłonności może być wykonane w 4 krokach. Program PUK- Solar SW 10.1 jest zdolny do przeprowadzenia obliczeń statycznych dla konstrukcji w oparciu o wymagania normy DIN 1055, Eurokodów oraz DIN Te obliczenia statyczne są odpowiednie dla wszystkich krajów europejskich ponieważ uwzględniają wpływ wiatru i opadów śniegu, różniące się w poszczególnych krajach. W rezultacie obliczeń wykonanych przez ten program otrzymujemy informację o optymalnym zestawie profili oraz rozstawie podpór ale także jest przeprowadzona ocena opłacalności zastosowania jednej albo dwóch podpór. Używając programu PUK- Solar SW 10.1 konstruktor może być pewien, że wybrana konstrukcja jest właściwie obliczona pod względem statycznym a także, że jej koszty są optymalne. Krok nr 1. Określenie założeń projektowych. Krok nr 2. Warunki geograficzne. Krok nr 3. Wprowadzenie danych o modułach. Krok nr 4. Wybór konstrukcji. A4

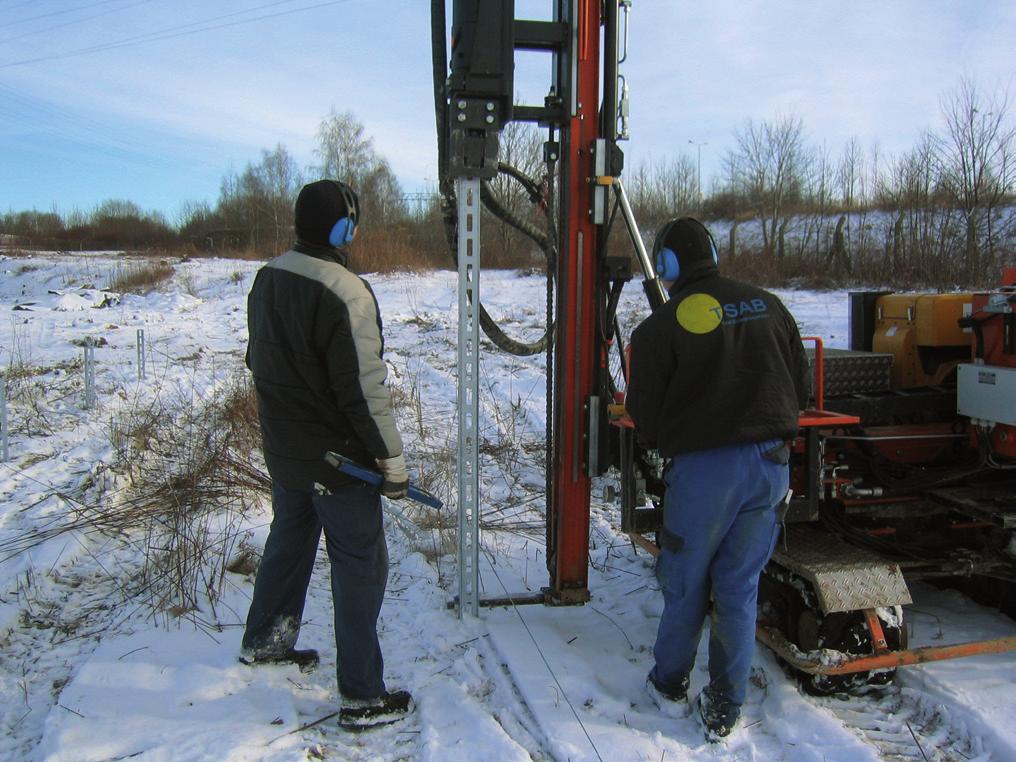

7 PUK-Solarline PUK Montaż Usługi montażowe Przykładowy sposób montażu konstrukcji. 1. Wbijanie profili wsporczych. 2. Montaż belki poprzecznej Profile są wbijane w grunt za pomocą hydraulicznego kafara. W zależności od klasy gruntu, profile są wbijane na głębokość od 1,5 m do 2m. Mocowanie belki poprzecznej do profilu pionowego jest wykonane za pomocą płyty czołowej, umożliwiającej umocowanie jednej lub dwóch konstrukcji wsporczych, przeznaczonych do mocowania pod kątem płyt z bateriami. 3. Montaż belki podłużnej 4. Montaż ramek podtrzymujących moduły oraz modułów. Zastosowanie ramek podtrzymujących zapewnia stabilnośćpłyt z bateriami. Moduły baterii są mocowane do ramek za pomocą odpowiednich zacisków. Belki podłużne zapewniają utrzymanie stabilnej pozycji tablic z bateriami. Są przeznaczone do wspierania poziomych płyt a także do łączenia poszczególnych modułów w wieloelementowy rząd. Do dostawy jest załączana szczegółowa instrukcja montażu oraz porady praktyczne. A5

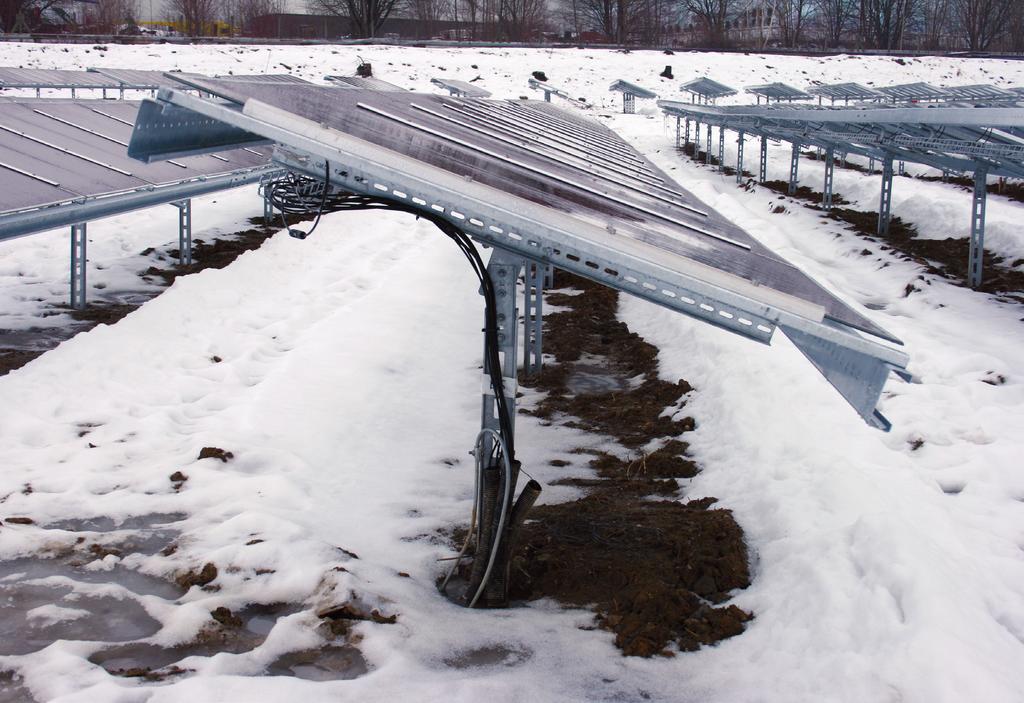

8 Informacje techniczne Zabezpieczenie antykorozyjne Systemy wsporcze do baterii słonecznych muszą być odporne na korozję ponieważ są narażone na warunki atmosferyczne występujące na zewnątrz. PUK Werke KG oferuje wyroby z powłoką cynkową nanoszoną na stal metodą zanurzeniową (DIN EN ISO 1461). Powłoki cynkowe nanoszone na stal metodą zanurzeniową (DIN EN ISO 1461) Zgodnie z DIN EN ISO 1461 średnia grubość powłoki wynosi co najmniej 45 μm dla materiału o grubości 1,5 mm 55 μm dla materiału o grubości od 1,5 do 3 mm 70 μm dla materiału o grubości od 3 do 6 mm Poszczególne elementy składowe systemu mogą być wykonane ze stali szlachetnej lub aluminium co jest oznakowane w katalogu. Połączenia skręcane Połączenia skręcane na zewnątrz są narażone na obciążenia dynamiczne (np. z powodu wiatru). Dlatego niezbędne jest zastosowanie środków zapobiegających takich jak pokrycie połączeń specjalnym lakierem lub podkładek samonacinających. W tym kontekście niezbędne jest dokręcenie tych połączeń z odpowiednią siłą. Wartość momentu obrotowego w [Nm] niezbędną do dokręcenia śrub w zależności od materiału przedstawia poniższa tabelka (wg VDI 2230). Gewinde Stahl verzinkt (4.6) Materiał Stahl verzinkt (8.8) Edelstahl (µ=0,14) E (A2-70) / E4 (A4-70) M 6 3,5 11,3 7,4 M 8 8,4 27,3 17,8 M M Korozja stykowa Z zasady środków izolujących od siebie powierzchnie nie stosuje się, o ile wielkości powierzchni stykających się są podobnej wielkości. A zatem niżej wymienione kombinacje nie są szkodliwe: - elementy łączne ze stali szlachetnej z elementami z powłoką cynkową - elementy łączne ze stali szlachetnej z zaciskami mocującymi moduły wykonanymi z aluminium - elementy z powłoką cynkową (profile) z zaciskami mocującymi wykonanymi z aluminium Krytyczne połączenia będą przeanalizowane przez naszych projektantów i zostaną zaznaczone na rysunkach złożeniowych. Wyrównanie potencjału Wyrównanie potencjału między poszczególnymi profilami podłużnymi jest zapewnione za pomocą łączników. Certyfikat potwierdzający ekwipotencjalizację dla poszczególnych wykonań może być wydany. Zabezpieczenie obwodów oświetleniowych System baterii słonecznych zamontowany na dachu powinien być połączony z obwodami zabezpieczeniowymi dla budynku. Mocowanie do podłoża Jako podstawa do mocowania systemu konstrukcji może służyć system ramek wykonany z profili wbity bezpośrednio do gruntu lub mocowany za pomocą kotw w betonie. Przy wyborze rodzaju mocowania należy wziąć pod uwagę rodzaj gruntu i w zależności od opinii geologów wybrać odpowiedni sposób montowania. Wykonanie odpowiednich testów jest w każdym przypadku obligatoryjne. A6

9 Zawartość Systemy nośne Przegląd systemów B2 - B9 Profile nośne B10 - B16 Łączniki B17 - B18 Akcesoria B19 - B28 Osprzęt mocujący modułów B29 - B35

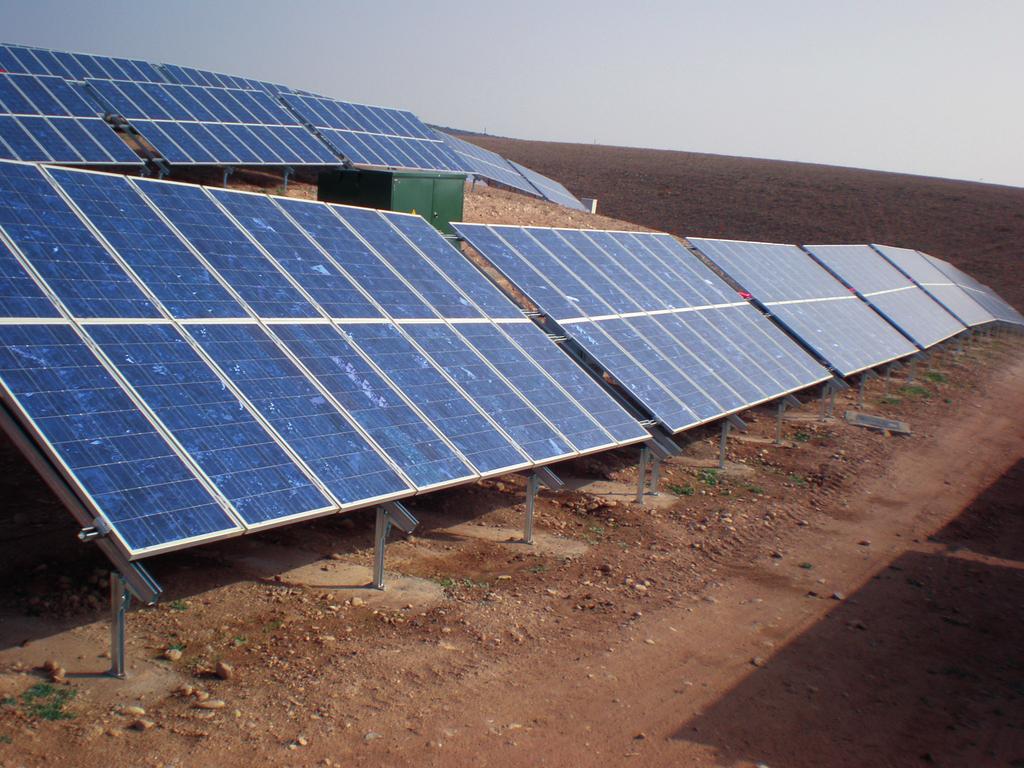

10 PUK-Solarline Przegląd systemu do montażu na zewnątrz Konstrukcje lekkie B2 * głębokość zagłębienia zależy od rodzaju gleby i obciążeń (np. wiatr, opady )

11 PUK-Solarline Przegląd systemu do montażu na zewnątrz Konstrukcje lekkie B3

12 PUK-Solarline Przegląd systemu do montażu na zewnątrz Konstrukcje średnio-ciężkie B4 * głębokość zagłębienia zależy od rodzaju gleby i obciążeń (np. wiatr, opady )

13 Przegląd systemu do montażu na zewnątrz Konstrukcje średnio-ciężkie B5

14 Przegląd systemu do montażu na zewnątrz Konstrukcje ciężkie B6 * głębokość zagłębienia zależy od rodzaju gleby i obciążeń (np. wiatr, opady )

15 PUK-Solarline Przegląd systemu do montażu na zewnątrz Konstrukcje ciężkie * głębokość zagłębienia zależy od rodzaju gleby i obciążeń (np. wiatr, opady ) B7

16 PUK-Solarline Przegląd systemu do montażu na dachu Konstrukcje dachowe B8

17 Przegląd systemu do montażu na dachu Konstrukcje dachowe Konstrukcje dachowe B9

18 Zawartość Profile nośne Nazwa Symbol Strona Nazwa Symbol Strona Nakrętka kotwowa AM18 B34 Nakrętka kotwowa AM18 B34 Nakrętka kotwowa AM22 B34 Nakrętka kotwowa AM22 B35 Element łączący diagonalny BGUDT B23 Element łączący diagonalny BGUDWT B23 Element łączący diagonalny BLD B25 Element łączący diagonalny AT-BLI B26 Element łączący przegubowy AT-GV B20 Element przejściowy IPE - profil KHA AT-IK B19 Element przejściowy KHA profil KHU AT-KK B20 Element przejściowy KHA - profil MEK AT-RUS 41 B21 Płytka łącząca pośrednicząca AT-KB B21 Element przejściowy SP - Profil C AT-SC B19 Element wsporczy AT-U B28 Łącznik kątowy AT-BL B26 Łącznik kątowy AT-W B27 Zespół mocujący SKL A B33 Element trapezowy blaszany TBB B28 Podkładka płaska (DIN 125) US B32 Podkładka RUS B33 Łącznik profila C CPV B17 Łącznik profila KHU ASK 8 B18 Łącznik profila KHA AV B18 Łącznik profila KHU KHUV B18 Łącznik profila sigma SPV B17 Mufa łącząca VM B30 Zestaw łączeniowy BS1 B29 Zestaw łączeniowy BS2 B29 Profil C CP B12 Śruba z łbem półokrągłym RS B33 Śruba z łbem półokrągłym RSV B31 Pręt gwintowany (DIN 975) GB B30 Śruba z łbem młoteczkowym HS18 B35 Śruba z łbem młoteczkowym HS22 B35 Śruba imbusowa (DIN 912) IK B31 Profil I IPE B12 Profil KHA KHA 41 B15 Profil KHA KHA 8 B15 Profil KHA KHA 2 B16 Profil KHA KHA 9 B16 Profil KDI KDI B14 Profil KHI KHI B13 Profil KHL KHL 50 B16, B27 Profil KHU KHU 60 B13 Profil KDU KDU 60 B14 Płyta czołowa BGUD B22 Płyta czołowa BGUDW B22 Płyta czołowa BGA 41 B24 Płyta czołowa BGU 60 B24 Płyta czołowa BGI B25 Dybel SA B30 Nakrętka sześciokątna (DIN 934) SEM B32 Nakrętka kołnierzowa sześciokątna samonacinająca SEMS B32 Śruba z łbem sześciokątnym (DIN 933) SES B31 Profil sigma SP B11 Dybel rozprężny SD B30 Element wsporczy profila KHU AT-ST B20 B10

19 Profile nośne SP Profil sigma * Symbol H t W y W z I y I z G mm mm cm 3 cm 3 cm 4 cm 4 /m SP 100x2,0* 100 2,00 15,8 4,4 79,1 13,0 4,20 SP 100x2,5* 100 2,50 19,2 5,4 95,8 15,8 5,18 SP 100x3,0* 100 3,00 22,3 6,2 111,3 18,5 6,13 * bez perforacji Symbol H t W y W z I y I z G mm mm cm 3 cm 3 cm 4 cm 4 /m SP 140x1, ,50 18,0 4,4 125,9 15,4 3,72 SP 140x1, ,75 20,7 5,0 145,2 17,6 4,31 SP 140x2, ,50 28,6 6,7 200,1 23,5 6,04 SP 140x3, ,00 33,4 7,7 234,3 27,0 7,16 SP 140x4, ,00 42,5 9,4 297,2 32,8 9,30 SP 170x1, ,50 23,5 4,4 199,4 15,4 4,09 SP 170x1, ,75 27,1 5,0 230,1 17,6 5,49 SP 170x2, ,50 37,4 6,7 318,2 23,6 6,67 SP 200x1, ,50 29,4 4,4 294,3 15,4 4,47 SP 200x1, ,75 34,0 5,0 339,9 17,6 5,19 * Minimalna długość profilu według zamówienia, maksymalna : 6000 mm B11

20 Profile nośne CP Profil C * Symbol H t W y W z I y I z G mm mm cm 3 cm 3 cm 4 cm 4 /m CP 100x2, ,00 11,0 3,2 55,1 8,1 3,07 CP 100x2, ,50 13,3 3,8 66,5 9,5 3,76 CP 100x3, ,00 15,4 4,3 76,9 10,8 4,43 CP 120x2, ,00 14,0 3,3 84,1 8,7 3,40 CP 120x2, ,50 17,0 3,9 101,8 10,3 4,18 CP 140x2, ,00 17,3 3,3 120,9 9,3 3,77 CP 140x2, ,50 20,9 4,0 146,6 11,0 4,60 CP 160x2, ,00 20,8 3,4 166,3 9,7 4,11 CP 160x2, ,50 25,3 4,0 202,1 11,5 5,62 CP 180x2, ,00 24,6 3,4 221,1 10,1 4,45 CP 180x2, ,50 29,9 4,1 269,1 12,0 5,44 CP 200x1, ,50 34,9 4,1 348,7 12,4 5,86 IPE Profil I * Symbol H B W y W z I y I z G mm mm cm 3 cm 3 cm 4 cm 4 /m IPE ,0 3,69 80,1 8,49 6,4 IPE ,2 5,79 171,0 15,90 8,7 IPE ,0 8,65 318,0 27,70 11,1 IPE ,3 12,30 541,0 44,90 13,8 IPE ,0 16,70 869,0 68,30 16,9 IPE ,0 22, ,0 101,00 21,1 IPE ,0 28, ,0 142,00 24,0 B12 * Minimalna długość profilu według zamówienia, maksymalna : 6000 mm

21 Profile nośne KHI Profil KHI Symbol L G mm KHI ,9 KHI ,9 KHI ,8 KHI ,7 KHI ,6 KHI ,5 KHI ,1 W y = 19,5 cm 3 W z = 3,0 cm 3 I y = 77,8 cm 4 I z = 6,29 cm 4 KHU 60 Profil KHU Symbol L G mm KHU ,8 KHU ,5 KHU ,3 KHU ,0 KHU ,9 KHU ,5 KHU ,1 W y = 7,03 cm 3 W z = 2,47 cm 3 I y = 21,10 cm 4 I z = 6,73 cm 4 * Minimalna długość profilu według zamówienia, maksymalna : 6000 mm B13

22 Profile nośne KDI Profil KHI Symbol L t G mm mm KDI ,6 KDI ,6 KDI ,7 KDI ,7 KDI ,6 KDI ,5 M max = 1600 Nm L Nm L > 1000 KDU 60 Profil KHU Symbol L t G mm mm KDU ,5 KDU ,2 KDU ,3 KDU ,0 M max = 1000 Nm L Nm L > 1000 B14

23 Profile nośne KHA 41 Profil KHA Symbol L G mm KHA ,3 KHA ,6 KHA ,0 KHA ,3 KHA ,9 KHA ,9 W y = 4,40 cm 3 W z = 2,80 cm 3 I y = 8,98 cm 4 I z = 5,95 cm 4 KHA 8 Profil KHA Symbol L G mm KHA ,8 KHA ,6 KHA ,4 KHA ,1 KHA ,7 KHA ,4 W y = 2,20 cm 3 W z = 1,00 cm 3 I y = 4,48 cm 4 I z = 1,18 cm 4 * Minimalna długość profilu według zamówienia, maksymalna : 6000 mm B15

24 Profile nośne KHA 2 Profil KHA Symbol L G mm KHA ,5 KHA ,0 KHA ,5 KHA ,0 KHA ,0 KHA ,9 W y = 5,10 cm 3 W z = 2,40 cm 3 I y = 12,90 cm 4 I z = 4,40 cm 4 KHA 9 Profil KHA Symbol L G mm KHA ,9 KHA ,9 KHA ,8 KHA ,7 KHA ,6 KHA ,2 W y = 2,72 cm 3 W z = 1,27 cm 3 I y = 5,39 cm 4 I z = 1,88 cm 4 KHL 50 Profil KHL Symbol L G mm KHL ,66 W y = 1,9 cm 3 W z = 3,5 cm 3 I y = 3,4 cm 4 I z = 13,2 cm 4 B16 * Minimalna długość profilu według zamówienia, maksymalna : 6000 mm

25 Łączniki SPV Łącznik profila sigma Symbol H t G mm mm SPV ,00 2,37 SPV ,50 2,30 SPV ,75 1,84 w komplecie: 8 x SES 10x20 B31 16 x US 10x21 B31 CPV Łącznik profila C Symbol H t G mm mm CPV ,5 1,77 CPV ,5 1,98 CPV ,5 2,19 CPV ,5 2,40 CPV ,5 2,61 w komplecie: 10 x SES 8x20 E B31 20 x US 8x17 E B32 10 x SEM 8 E B32 * Minimalna długość profilu według zamówienia, maksymalna : 3000 mm B17

26 Łączniki KHUV Łącznik profila KHU Symbol G KHUV 60 0,7 w komplecie: 4 x RSV 10x20 B31 4 x US 10x21 B32 4 x SEM 10 B32 ASK 8 Łącznik profila KHA Symbol G ASK 8 0,25 w komplecie: 4 x RS 8x20E B33 4 x SEMS M8E B32 AV Łącznik profila KHA Symbol G AV 41 0,70 akcesoria: IK 12x20 E US 13x24E SEM 12E B31 B32 B32 B18

27 Akcesoria AT-IK Element przejściowy IPE - profil KHA Symbol L B G mm mm AT-IK ,27 AT-IK ,47 AT-IK ,67 w komplecie: 1 x SES 12x70 B31 1 x SEM 12 B32 2 x US 13x24 B32 akcesoria: SKL A B33 AT-SC Element przejściowy SP - Profil C Symbol G AT-SC 2,33 w komplecie: 2 x SES 10x130 B31 2 x SEM 10 B32 4 x US 10x21 B32 4 x BS1 10x20 B29 B19

28 Akcesoria AT-GW Element łączący przegubowy Symbol G AT-GV 1,0 w komplecie: 1 x SES 10x70 B31 1 x SEM 10 B32 2 x US 10x21 B32 AT-KK Element przejściowy KHA profil KHU Symbol G AT-KK 0,97 w komplecie: 1 x SES 12x70 B31 1 x SEM 12 B32 2 x US 13x24 B32 AT-ST Element wsporczy profila KHU Symbol G AT-ST 0,58 w komplecie: 2 x SES 10x20 B31 2 x SEM 10 B32 4 x US 10x21 B32 bei Drucklasten > 2,5 kn B20

29 Akcesoria AT-KB Płytka łącząca pośrednicząca Symbol t G mm AT-KB 3,0 0,4 AT-RUS 41 Element przejściowy KHA - profil MEK Symbol G AT-RUS 41 0,1 B21

30 Akcesoria BGUD Płyta czołowa Symbol G BGUD 1,3 w komplecie: 2 x SES 10x20 B31 2 x US 10x21 B32 2 x SEM 10 B32 akcesoria: SD B30 BGUDW Płyta czołowa Symbol G BGUDW 1,4 w komplecie: strona 2 x SES 10x20 B31 2 x US 10x21 B32 2 x SEM 10 B32 akcesoria: SD strona B30 B22

31 Akcesoria BGUDT Element łączący diagonalny Symbol G BGUDT 1,1 BGUDWT Element łączący diagonalny Symbol G BGUDWT 0,93 B23

32 Akcesoria BGA 41 Płyta czołowa Symbol G BGA 41 1,2 akcesoria: SD SES AM() 22 B30 B31 B34 / B35 BGU 60 Płyta czołowa Symbol G BGU 60 1,2 w komplecie: 4 x SES 10x20 B31 4 x SEM 10 B31 4 x US 10x21 B32 B24

33 Akcesoria BGI Płyta czołowa Symbol Neigungswinkel (α) G BGI 0 1,40 BGI ,77 BGI ,75 BGI ,73 BGI ,71 w komplecie: 3 x RS 10x30 B33 3 x SEM 10 B32 Dostępne wykonania z innym kątem nachylenia. BLD Element łączący diagonalny Symbol G BLD 0,5 akcesoria: SD SES AM() 22 HS 18 AM() 18 B30 B31 B34 / B35 B35 B34 B25

34 Akcesoria AT-BLI Element łączący diagonalny Symbol G AT-BLI 1,45 w komplecie: 2 x SES 12x30 B31 2 x US 13x24 B32 2 x SEM 12 B32 akcesoria: SD B30 AT-BL Łącznik kątowy Symbol G AT-BL 0,12 akcesoria: SD B30 B26

35 Akcesoria AT-W Łącznik kątowy Symbol G AT-W 0,18 KHL 50 Profil KHL Symbol L G mm KHL ,09 KHL ,18 KHL ,27 KHL ,35 KHL ,44 KHL ,53 KHL ,62 KHL ,71 KHL ,80 KHL ,89 KHL ,33 KHL ,77 B27

36 Akcesoria TBB Element trapezowy blaszany Symbol G TBB 0,48 AT-U Element wsporczy Symbol G AT-U 40 0,71 B28

37 Osprzęt mocujący modułów BS1 Zestaw łączeniowy Symbol Set G besteht aus /100 BS1-10x20 1x SES 10x20, 2x US 10x21, 1x SEM 10 4,1 BS1-10x25 1x SES 10x25, 2x US 10x21, 1x SEM 10 4,4 BS1-10x30 1x SES 10x30, 2x US 10x21, 1x SEM 10 4,6 BS2 Zestaw łączeniowy Symbol Set G E BS2-10x20E BS2-10x25E BS2-10x30E besteht aus 1x IK 10x20E, 1x US 10x21E, 1x US 10x30E, 1x SEM 10E 1x IK 10x25E, 1x US 10x21E, 1x US 10x30E, 1x SEM 10E 1x IK 10x30E, 1x US 10x21E, 1x US 10x30E, 1x SEM 10E /100 5,1 5,3 5,6 B29

38 Osprzęt mocujący modułów SD Dybel rozprężny Symbol Ø d P zul * P zul ** D L min G mm mm kn kn mm mm /100 E4 SD 8/10E ,0 4, ,6 SD 10/10E ,3 7, ,2 SD 12/10E ,7 9, ,9 SA Dybel Symbol Ø d P zul ** D L min G mm mm kn mm mm /100 E4 SA 6E , ,4 SA 8E , ,5 SA 10E , ,8 SA 12E , ,6 GB Pręt gwintowany (DIN 975) Symbol Ø L G mm mm E GB M8-10E ,3 GB M10-10E ,5 GB M12-10E ,7 Spannungsquerschnitte nach DIN 267 T4: GB M8: 36,6 mm 2 GB M10: 58,0 mm 2 GB M12: 84,3 mm 2 VM Mufa łącząca Symbol Ø L G mm mm E VM M8E ,01 VM M10E ,03 VM M12E ,05 mocowanie pojedyncze * beton i beton porowaty B 25, odpowiednio C20/C25 ** beton B 25, odpowiednio C20/C25 Mogą być stosowane pod warunkiem posiadania odpowiednich badań. B30

39 Osprzęt mocujący modułów RSV Śruba z łbem półokrągłym IK Śruba imbusowa (DIN 912) Symbol Ø d D L G mm mm mm mm /100 RSV 10x , ,3 E RSV 6x12E 6 1, ,5 RSV 6x16E 6 1, ,7 RSV 8x16E 8 2, ,3 RSV 10x20E 10 2, ,3 Symbol Ø d D L G mm mm mm mm /100 E IK 8x10E ,3 10 1,0 IK 8x20E ,3 20 1,3 IK 8x25E ,3 25 1,5 IK 8x30E ,3 30 1,7 IK 8x40E ,3 40 2,1 IK 8x50E ,3 50 2,5 IK 10x20E ,3 20 2,3 IK 10x25E ,3 25 2,5 IK 10x30E ,3 30 2,8 IK 10x40E ,3 40 3,3 IK 12x20E ,3 20 3,2 IK 12x25E ,3 25 3,6 IK 12x30E ,3 30 3,9 IK 12x40E ,3 40 4,7 IK 12x50E ,3 50 5,5 SES Śruba z łbem sześciokątnym (DIN 933) Symbol Ø D L G mm mm mm /100 SES 10x (16) 20 2,1 SES 10x (16) 25 2,4 SES 10x (16) 30 2,6 SES 10x (16) 80 5,1 SES 10x (16) 130 7,6 SES 12x (18) 20 3,1 SES 12x (18) 30 3,8 SES 12x (18) 40 4,5 SES 12x (18) 50 5,2 SES 12x (18) 70 6,6 E SES 8x20E ,2 SES 8x25E ,4 SES 10x20E ,1 SES 10x30E ,6 B31

40 Osprzęt mocujący modułów US Podkładka płaska (DIN 125) Podkładka płaska (DIN 9021) Symbol Ø d D G mm mm mm /100 US 10x21 10,5 2,0 21,0 0,4 US 13x24 13,0 2,5 24,0 0,6 US 17x30 17,0 3,0 30,0 1,1 E US 8x17E 8,4 1,5 17,0 0,2 US 10x21E 10,5 2,0 21,0 0,4 US 13x24E 13,0 2,5 24,0 0,6 US 10x30 10,5 2,5 30,0 1,2 US 13x40 13,0 3,0 40,0 2,7 E US 8x25E 8,4 2,0 25,0 0,7 US 10x30E 10,5 2,5 30,0 1,2 US 13x24E 13,0 2,5 24,0 0,6 SEMS Nakrętka kołnierzowa sześciokątna samonacinająca (podobna jak wg. DIN 6923) Symbol Ø d D A G mm mm mm mm /100 E SEMS 8E 8 7, ,7 SEMS 10E 10 9, ,6 SEM Nakrętka sześciokątna (DIN 934) Symbol Ø d D G mm mm mm /100 SEM ,0 17(15) 1,2 SEM ,0 19(18) 1,7 E SEM 8E 8 6,5 13 0,5 SEM 10E 10 8,0 17(15) 1,2 SEM 12E 12 10,0 19(18) 1,7 B32

41 Osprzęt mocujący modułów RS Śruba z łbem półokrągłym Symbol Ø d D L G mm mm mm mm /100 RS 10x ,3 RS 10x ,8 RS 12x ,6 E RS 8x20E ,4 RS 10x30E ,8 RS 12x30E ,6 RUS Podkładka Symbol Ø d D A G mm mm mm mm /100 RUS 41-L , ,00 RUS 50-L ,54 SKL A Zespół mocujący Symbol d M G mm Nm /Satz SKL A ,49 w komplecie: 2 x SES 10x55 B31 2 x US 10x21 B32 2 x AM 22 M10 B32 2 x UVS M10x24 - akcesoria: KHA 41 B15 B33

42 Osprzęt mocujący modułów AM18 Nakrętka kotwowa Symbol Ø d G mm mm /100 AM18 M8 8 6,0 2,6 AM18 M ,0 3,5 AM18 M ,5 4,5 E4 AM18 M8E4 8 6,0 2,9 AM18 M10E4 10 8,0 3,6 AM18 Nakrętka kotwowa Symbol Ø d G mm mm /100 AM18 M8 8 6,0 2,7 AM18 M ,0 3,6 AM18 M ,5 4,6 AM22 Nakrętka kotwowa Symbol Ø d G mm mm /100 AM22 M8 8 6,0 2,6 AM22 M ,0 3,5 AM22 M ,5 4,2 B34

43 Osprzęt mocujący modułów AM22 Nakrętka kotwowa Symbol Ø d G mm mm /100 AM22 M8 8 6,0 2,8 AM22 M ,0 3,7 AM22 M ,5 4,7 HS18 Śruba z łbem młoteczkowym Symbol Ø L G mm mm /100 E4 HS18 10x30E ,0 HS18 10x40E ,5 HS18 10x50E ,0 HS22 Śruba z łbem młoteczkowym Symbol Ø L G mm mm /100 E4 HS22 12x30E ,6 HS22 12x40E ,1 HS22 12x50E ,9 HS22 12x60E ,5 HS22 16x40E ,3 HS22 16x60E ,7 B35

44 Notatki

45 Spis treści Uchwyty modułów Uchwyty modułów C3 - C6 Osprzęt mocujący do modułów C7 - C8

46 Zawartość Uchwyty modułów Nazwa Symbol Strona Nazwa Symbol Strona Zacisk mocujący do modułu MEK-G C3 końcowego z ramką Zacisk mocujący do modułu MMK-G C4 środkowego z ramką Zacisk mocujący do modułu MEK-RL C5 końcowego bez ramki Zacisk mocujący do modułu MMK-RL C5 środkowego bez ramki Zacisk mocujący do modułu MEK-RL S C6 końcowego bez ramki Zacisk mocujący do modułu MMK-RL S C6 środkowego bez ramki C2

47 Uchwyty modułów MEK-G Zacisk mocujący do modułu końcowego z ramką Symbol L k G mm mm AL MEK-G ,03 MEK-G ,03 MEK-G ,03 MEK-G ,03 MEK-G ,03 MEK-G ,03 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 MEK-G ,04 akcesoria: IK 8x E B31 C3

48 Uchwyty modułów MMK-G Zacisk mocujący do modułu środkowego z ramką Symbol L k G mm mm AL MMK-G ,04 akcesoria: IK 8x E B31 C4

49 Uchwyty modułów MEK-RL Zacisk mocujący do modułu końcowego bez ramki Symbol L k G mm mm AL G MEK-RL ,08 akcesoria: IK 8x E B31 MMK-RL Zacisk mocujący do modułu środkowego bez ramki Symbol L k G mm mm AL G MMK-RL ,11 akcesoria: IK 8x E B31 C5

50 Uchwyty modułów MEK-RL S Zacisk mocujący do modułu końcowego bez ramki Symbol L k G mm mm AL G MEK-RL S 70 6,8 0,07 akcesoria: IK 8x E B31 MMK-RL S Zacisk mocujący do modułu środkowego bez ramki Symbol L k G mm mm AL G MMK-RL S 70 6,8 0,09 akcesoria: IK 8x E B31 C6

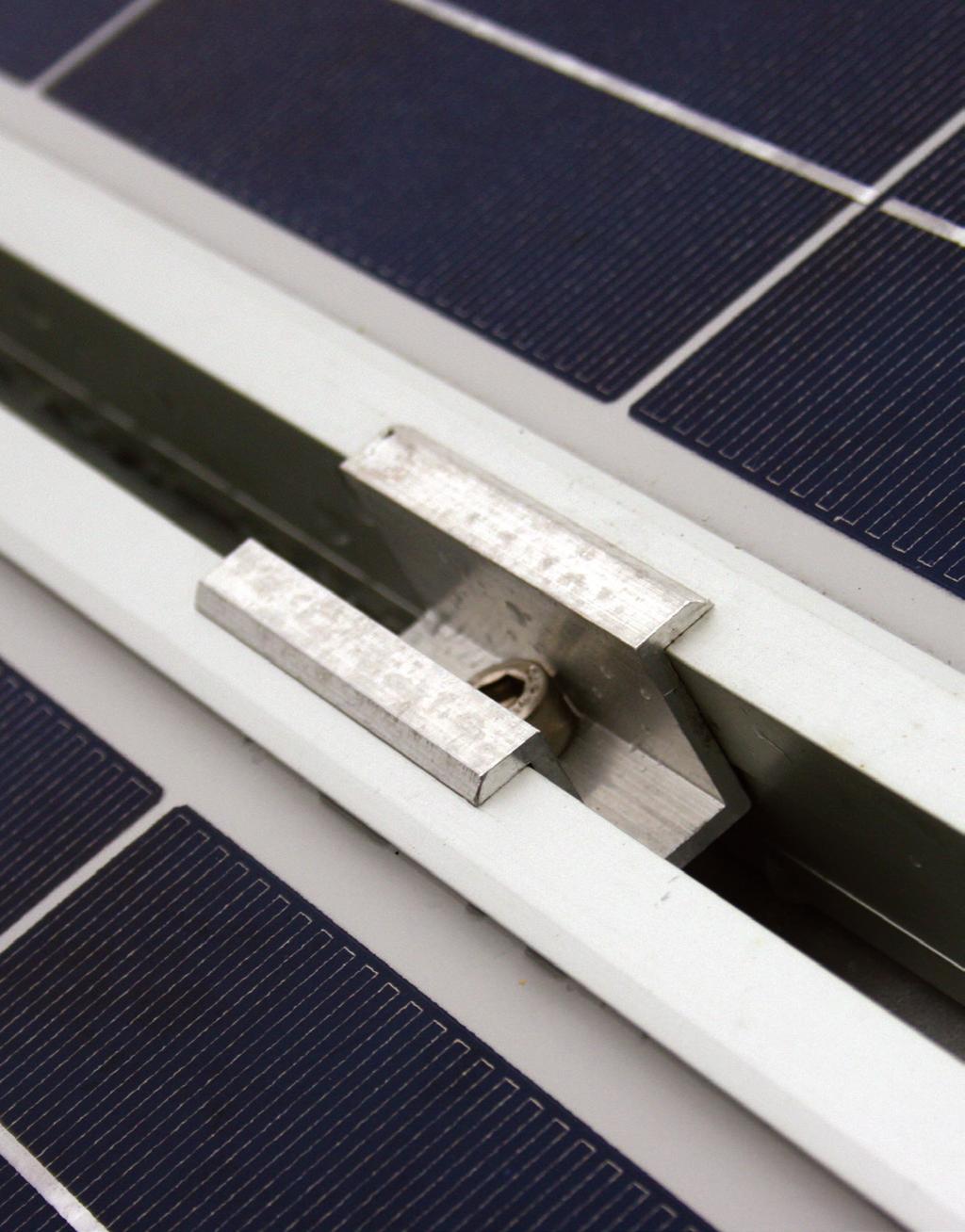

51 PUK-Solarline Osprzęt mocujący do modułów Mocowanie modułu środkowego z ramką Mocowanie modułu końcowego z ramką Mocowanie dla cienkowarstwowego modułu środkowego Mocowanie dla cienkowarstwowego modułu końcowego C7
