1 Opracowanie dokumentacji projektowej oraz uzyskanie w imieniu Zamawiającego decyzji - pozwolenia na budowę dla zadania pod nazwą Budowa elektrowni fotowoltaicznej 1. Zakres prac obejmuje wykonanie kompletnej dokumentacji projektowej 3 wariantów budowy instalacji fotowoltaicznej opisanych w pkt. 3. Ofertę cenową należy przygotować oddzielnie dla każdego z wariantów z uwzględnieniem poniższych elementów: 1.1 Uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację Inwestycji Zakres prac obejmuje opracowanie materiałów do wniosku o uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację inwestycji, włącznie z opracowaniem i przygotowaniem wniosku o uzyskanie tej decyzji i złożenie go w imieniu Zamawiającego do urzędów i instytucji wg. właściwości oraz otrzymanie tej decyzji. Karta informacyjna przedsięwzięcia powinna zawierać wszystkie niezbędne informacje wymagane do przeprowadzenia analizy celem wydania tej decyzji. Ponadto zakres prac obejmuje: - przygotowanie i opracowanie wymaganych operatów przed uzyskaniem decyzji środowiskowych uwarunkowaniach zgody na realizację inwestycji; - przygotowanie i opracowanie raportu oddziaływania na środowisko, jeśli taka konieczność pojawi się w toku prowadzonego postępowania; 1.2 Przygotowanie i złożenie wniosku do Operatora Sieci Dystrybucyjnej o określenie warunków przyłączenia instalacji do sieci dystrybucyjnej Zakres prac obejmuje opracowanie niezbędnych materiałów i złożenie w imieniu Zamawiającego wniosku o określenie warunków przyłączenia do sieci dystrybucyjnej; 1.3 Przygotowanie i złożenie wniosku o wydanie decyzji o warunkach zabudowy; Zakres prac obejmuje opracowanie niezbędnych materiałów i złożenie w imieniu Zamawiającego wniosku o wydanie decyzji o warunkach zabudowy oraz otrzymanie tej decyzji. 1.4 Opracowanie dokumentacji projektowej oraz uzyskanie decyzji pozwolenie na budowę; Zakres prac obejmuje: a) opracowanie projektu budowlanego z informacją BIOZ, zawierającego komplet wszystkich niezbędnych opracowań, uzgodnień i decyzji umożliwiających uzyskanie pozwolenia na budowę, oraz uzgodnień branżowych w zakresie projektowym i realizacyjnym; b) opracowanie projektu wykonawczego w zakresie określonym w rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2013 r., poz z późniejszymi zmianami); c) opracowanie przedmiaru robót z podziałem na branże i obiekty zgodnie z rozporządzeniem Ministra infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2013 r,, poz z późniejszymi zmianami); 1

2 d) opracowanie kosztorysów inwestorskich zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych e) opracowanie specyfikacji technicznej wykonania i odbioru robót budowlanych zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz.U. z 2013 r., poz z późniejszymi zmianami); f) uzyskanie w imieniu Zamawiającego warunków przyłączenia, o których mowa w ustawie z dnia 10 kwietnia 1997 r. Prawo energetyczne (Dz. U. z 2012 r., poz z późniejszymi zmianami); g) uzyskanie w imieniu Zamawiającego prawomocnej decyzji pozwolenie na budowę. Dokumentację projektową opracować należy w niżej wymienionej ilości egzemplarzy: - projekt budowlany z informacją BIOZ - 5 egzemplarzy, - projekty wykonawcze dla każdej branży - 5 egzemplarzy, - kosztorys inwestorski dla każdej branży - 3 egzemplarze, - przedmiar robót dla każdej branży - 5 egzemplarzy, - dokumentacja geotechniczna - 3 egzemplarze, - specyfikacji technicznej wykonania i odbioru robót budowlanych- 3 egzemplarze, Wymagane jest sporządzenie całości wyżej wymienionej dokumentacji w wersji elektronicznej w dwóch egzemplarzach. Ponadto w ofercie cenowej, Wykonawca powinien uwzględnić: a) uzyskanie oraz weryfikacja wszelkich danych niezbędnych do prawidłowego wykonania przedmiotu umowy; b) zamówienie lub sporządzenie niezbędnych map do celów projektowych; c) wykonanie niezbędnych badań geotechnicznych; d) wykonanie niezbędnych pomiarów geodezyjnych oraz zamówienia lub sporządzenia związanych z tym map; e) uzgodnienie z Operatorem Sieci Dystrybucyjnej Projektu Budowlanego i Wykonawczego dla całego zakresu inwestycji określonego w warunkach przyłączenia; f) uzyskania w imieniu Zamawiającego wszelkich pozwoleń, opinii, uzgodnień, decyzji i innych dokumentów oraz wykonania innych czynności niezbędnych do wykonania przedmiotu zamówienia i uzyskania decyzji - pozwolenie na budowę. 2. Sprawowanie nadzoru autorskiego Do obowiązków Wykonawcy podczas pełnienia nadzoru autorskiego należy zakres czynności określony w przepisach ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2013 r. poz z późniejszymi zmianami), w szczególności: a) wyjaśnianie wątpliwości dotyczących projektu i zawartych w nim rozwiązań, b) uczestniczenie, na wezwanie Zamawiającego w komisjach i naradach technicznych organizowanych przez Zamawiającego, c) uczestnictwo w odbiorach częściowych i końcowych na wezwanie Zamawiającego, d) wykonanie dokumentacji zamiennej na wniosek Zamawiającego w terminie uzgodnionym z Zamawiającym, dostosowanym do potrzeb budowy, 2

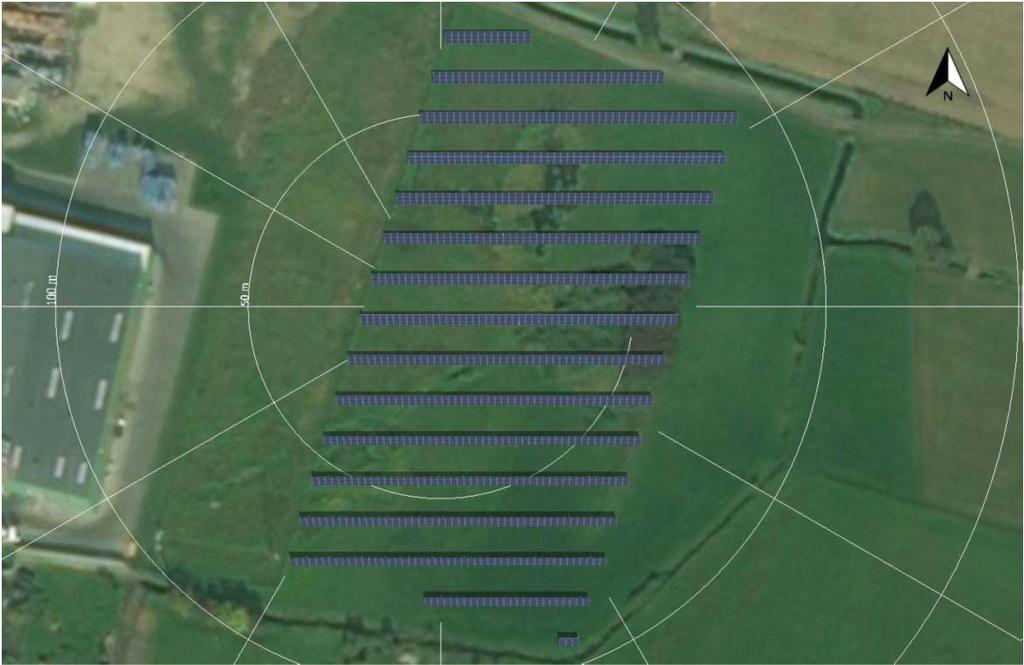

3 e) rozpatrywanie propozycji i wniosków Wykonawcy robót na pisemny wiosek Zamawiającego, 3. Zakresem prac projektowych objęte są dwa obszary zgodnie z poniższym opisem i w następujących wariantach: Wariant 1 montaż instalacji fotowoltaicznej na gruncie stoły wbijane a) Kąt nachylenia modułów b) Odległości między rzędami 5,80 m c) Ilość modułów w każdym rzędzie - 3 rzędy w układzie poziomym d) Szacowana ilość modułów 1956 szt. e) Powierzchnia działki 12,7 tyś m 2 Rys. 1 Propozycja rozmieszczenia instalacji fotowoltaicznej na rozpatrywanym obszarze Konstrukcja wsporcza pod moduły fotowoltaiczne Planowane jest zastosowanie konstrukcji wsporczej wykonanej ze stali pokrytej warstwą cynku, magnezu i aluminium (powłoka Magnelis). Śruby, nakrętki, podkładki wykonane ze stali nierdzewnej. Klemy montażowe aluminium. Montaż Konstrukcji Wsporczej poprzez wbijanie należy przeprowadzić wykorzystaniem głowicy kafara dedykowanej dla danego typu Konstrukcji Wsporczej. 3

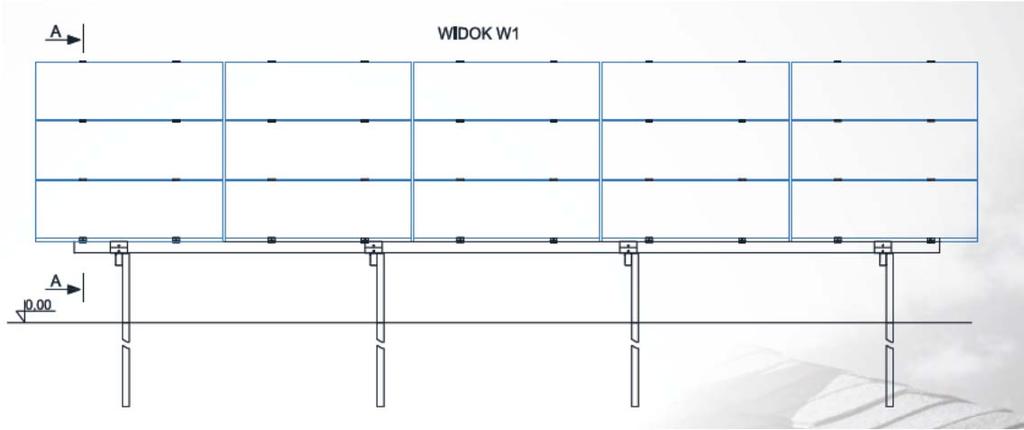

4 Zakłada się zastosowanie następującej konstrukcji wsporczej do montażu modułów PV. a) Stoły wbijane jednopodporowe Rys. 2 Rysunek poglądowy konstrukcji wbijanej mocującej moduły Rys. 3 Rysunek poglądowy montażu poziomego modułów 4

Wariant 2 montaż instalacji fotowoltaicznej na gruncie mocowanie mechaniczne a) Kąt nachylenia modułów - 20 0 b) Odległości między rzędami 5,20 m c) Ilość modułów w każdym rzędzie - 4 rzędy w

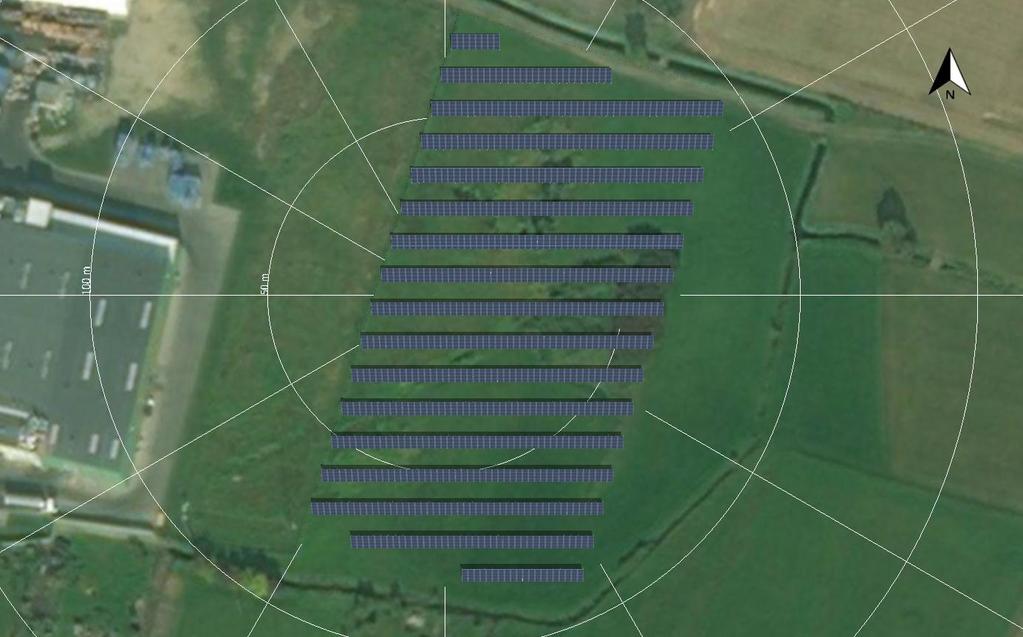

5 Wariant 2 montaż instalacji fotowoltaicznej na gruncie mocowanie mechaniczne a) Kąt nachylenia modułów b) Odległości między rzędami 5,20 m c) Ilość modułów w każdym rzędzie - 4 rzędy w układzie poziomym d) Szacowana ilość modułów szt. e) Powierzchnia działki 12,7 tyś m 2 Rys. 4 Propozycja rozmieszczenia instalacji fotowoltaicznej na rozpatrywanym obszarze Konstrukcja wsporcza pod moduły fotowoltaiczne Planowane jest zastosowanie konstrukcji wsporczej wykonanej ze stali pokrytej warstwą cynku, magnezu i aluminium (powłoka typu Magnelis). Śruby, nakrętki, podkładki wykonane ze stali nierdzewnej. Klemy montażowe aluminium. Przyjmuje się zastosowanie typowej konstrukcji wsporczej z 4 rzędami modułów fotowoltaicznych o nachyleniu stołów równym 20 stopni. Montaż Konstrukcji Wsporczej należy wykonać na płytach fundamentowych prefabrykowanych np.: typu MON, bezpośrednio na powierzchni terenu (h = 0,0m). Konstrukcja wsporcza do montażu modułów PV. a) Stoły dwupodporowe mocowane mechanicznie 5

a) Kąt nachylenia modułów - 15 0 b) Odległości między rzędami 1,30 m c) Ilość modułów w każdym rzędzie

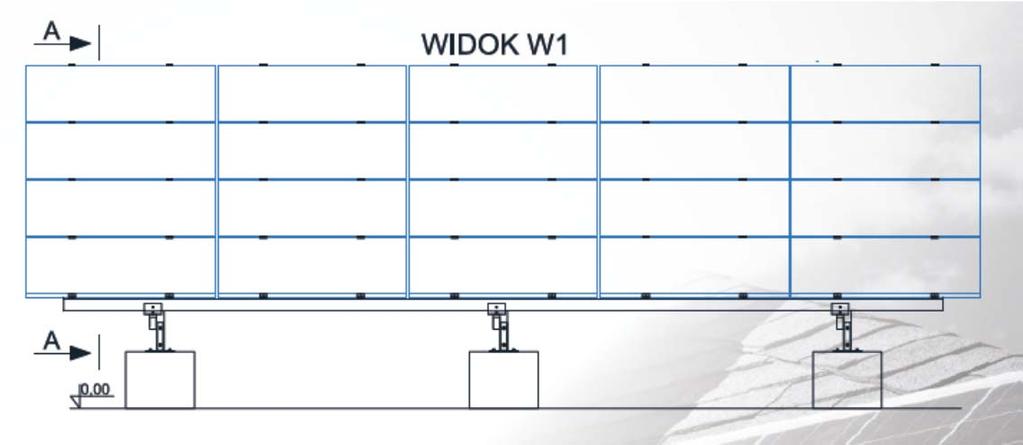

6 Rys. 5 Rysunek poglądowy konstrukcji mocowanej mechanicznie do płyt prefabrykowanych np.: typu MON Rys. 6 Rysunek poglądowy montażu poziomego modułów Wariant 3 montaż instalacji fotowoltaicznej na dachu hali a) Kąt nachylenia modułów b) Odległości między rzędami 1,30 m c) Ilość modułów w każdym rzędzie - 1 rząd w układzie poziomym d) Szacowana ilość modułów 2100 szt. e) Powierzchnia zabudowy 8,7 tyś m 2 6

7 Rys. 7. Propozycja rozmieszczenia instalacji fotowoltaicznej na rozpatrywanym obszarze Konstrukcja wsporcza pod moduły fotowoltaiczne W założeniach przyjęto, że projektowany dach będzie dachem płaskim o maksymalnym nachyleniu do 5%. Z uwagi na zastosowane rozwiązanie z zakresu izolacji poziomej dachu (warstwy wełny mineralnej oraz papy), zaproponowano zastosowanie konstrukcji bezinwazyjnej typu AERO z balastem, do której zostaną zamontowane poszczególne moduły PV. Zaproponowana konstrukcja jest konstrukcją wolnostojącą wykonaną z aluminium oraz elementami ze stali nierdzewnej, która nie jest mocowana mechanicznie do konstrukcji nośnej dachu. a) Mocowanie na szynie bezinwazyjne AERO z balastem Rys. 8 Poglądowy rysunek techniczny konstrukcji wsporczej AERO (rzut z boku) Rys.9 Poglądowy model instalacji zbudowanej na konstrukcji wsporczej AERO 7
