1 Uchwyty do mocowania krat pomostowych

2 h Standardowy podział i wielkość oczek 2 dla krat zgrzewanych wg DIN a podziałka płaskownika nośnego b podziałka pręta poprzecznego dla krat prasowanych wg DIN a podziałka płaskownika nośnego 11.11xn 11.11xn xn2 n liczba całkowita (1, 2, 3, 4, 5, 6) b podzia łka p łaskownika poprzecznego Inne możliwości po uzgodnieniu z działem sprzedaży. OPIS KRATY obramowanie c pręt żłobiony b* Legenda a rozstaw płaskowników nośnych b rozstaw płaskowników poprzecznych lub pręta żłobionego * wymiary w osi [mm] h wysokość płaskownika nośnego g grubość płaskownika nośnego c grubość obramowania B szerokość kraty L długość kraty (wzdłuż płaskowników nośnych) obramowanie Tprofilem B płaskownik poprzeczny b* h g g L c a* płaskownik nośny L a* płaskownik nośny Standardowe wykonanie stopni schodowych Stopnie schodowe wykonywane są na bazie krat zgrzewanych i prasowanych. STANDARDOWA BLACHA BOCZNA B L długość stopnia h kątownik perforowany B szerokość stopnia Standardowa gru bość blachy bocznej 3 mm n rozstaw otworów n = 120, 150, 180 [mm] lub inne po uzgodnieniu z działem sprzedaży 30

3 Elementy składowe uchwytów do krat 3 G części górne uchwytów Numer katalogowy Podziałka płaskownika nośnego [mm] Grubość płaskownika nośnego [mm] Wymiary [mm] szerokośc klamry ( średnica talerzyka) /otwór pod śrub ę (kołek) Nazwa Cęż i ar orientacyjny [kg/100 szt.] Symbol Rodzaj zabezpieczenia antykorozyjnego Powłoka / Materiał G01 33,3; 34,3 18/ ø9 g= 3 2,77 G02 33,3; 34,3 18/ ø7 g=3 2,77 G , 18/ø9 g=2 1,43 G04 25,5 20/ø9 g=2 1,76 G05 44,4 20/ø9 g=2 4,28 G06 55,5 30/ø9 g=3 7,33 G07 66,6 30/ø9 g=3 8,18 G08 21,63 44,4 17/ø9 g=2,5 2,60 G09 33,3 ; 4; 5 30/ ø10 5,20 g=3 G10 34,3 ; 4 30/ ø10 g=3 4,70 G11 21,63 34,3 4; 5 30/11x11 g=4 6,18 G12 21,63 34,3 4; 5 30/ ø9 g=4 6,30 G13 21,6344,4 4; 5 18/ ø9 g=4 6,00 G14 33,3; 34,3 ø50/ ø9 Talerzyk 4,35 G15 33,3; 34,3 ø50/ ø9 Talerzyk 4,35 G16 11,1 34,3 ; 4; 5 ø55/ ø9 Talerzyk 3,00 G17 G18 G19 G20 G21 21,63 34,3 15,075 34,3 11,1 ; 4; 5 ø53/m8 Talerzyk 4,40 ø52/m8 Grzybek Śruba zamkowa M8x60 4,40 ; 4; 5 Uchwyt uniwersalny 8,08 ; 4; 5 M10 Uchwyt uniwersalny M8 6,50 2,70 galwaniczne, stal nierdzewna galwaniczne, stal nierdzewna

4 4 Elementy składowe uchwytów do krat D części dolne uchwytów Numer katalogowy Podziałka płaskownika nośnego [mm] Grubość płaskownika nośnego [mm] Szeroko ść / Średnica uchwytu [mm] Nazwa Orientacyjny ciężar (cynk.) [kg/100 szt.] Symbol Rodzaj zabezpieczenia antykorozyjnego Powłoka / Materiał D01 22,2; 25,5; 33,3; 34,3 Łapka g= 2 598, D02 11,1; 15,075; 30,1 Łapka g= 2 5,98 D03 Łącznik g=2 9,84 D04 Powyżej 33,3 4; 5 Łapka g=5 23,10 D05 34,3 ; 4 Łapka g=5 17,90 D06 pręt ø8 do L50L90 5,66 D07 pręt ø8 do L100L130 7,37 D08 ; 4; 5 pręt ø10 do C80 12,35 D09 ; 4; 5 pręt ø10 do C100 13,97 D10 ; 4; 5 pręt ø10 do C120 15,61 D11 ; 4; 5 pręt ø10 do C140 17,23 D12 ; 4; 5 pręt ø10 do C160 18,85 D13 ; 4; 5 pręt ø10 do C180 20,48 D14 ; 4; 5 pręt ø10 do C200 22,10 D15 ; 4; 5 pręt ø10 do C220 23,73 D16 ; 4; 5 pręt ø10 do C240 25,36 D17 ; 4; 5 pręt ø10 do C260 26,98 D18 ; 4; 5 pręt ø8 ze zmienną długością ramienia D19 ; 4; 5 pręt ø8 Uchwyt hakowy gwintowany D20 Kołek wstrzeliwany 0,55 galwaniczne, stal nierdzewna

5 Elementy składowe uchwytów do krat 5 E części złączne normatywne Numer katalogowy Podziałka płaskownika nośnego [mm] Grubość płaskownika nośnego [mm] Nazwa Orientacyjny ciężar (cynk.) [kg/100 szt.] Symbol Rodzaj zabezpieczenia antykorozyjnego Powłoka / Materiał E01 ; 4; 5 Śruba M8x70 DIN 558 2,78, galwaniczne, E02 ; 4; 5 Śruba M8x100 DIN 558 3,74, galwaniczne, E03 ; 4; 5 Śruba M8x70 nacięcie krzyżak PN ,74, galwaniczne, E04 ; 4; 5 Wkręt M8x60 DIN 963 3,00, galwaniczne, E05 standardowo do mocowania stopni schodowych Śruba M12x35 DIN 558 4,01, galwaniczne, E06 standardowo do mocowania systemów grodzeń Śruba podsadzana M10x30DIN 603 1, 50, galwaniczne, E07 4; 5 Śruba M10x100 DIN 603 6,81, galwaniczne, E08 Wkręt samogwintujący M8x50 DIN 7513 typ A 1,80 galwaniczne, geomet 321A E09 Wkręt samogwintujący M8x50 DIN ,80 galwaniczne, geomet 321A E10 Wkręt samowiercący samogwintujący DIN 7516 typ A 1,10 galwaniczne, geomet 321A E11 Wkręt samformujący M8x50 DIN 7500 typ M 1,90 galwaniczne, geomet 321A E12 Podkładka d11 DIN 126 0,40, galwaniczne, E13 standardowo do mocowania stopni schodowych Podkładka d14 DIN 126 0,58, galwaniczne, E14 Nakrętka kwadratowa M8 DIN 557 0,63, galwaniczne, E15 E16 4; 5 4; 5 Nakrętka 6kątna M10 z wkładką poliamidową DIN 985 Nakrętka 6kątna M8 z wkładką poliamidową DIN 985 1,40 1,30 galwaniczne galwaniczne E17 standardowo do mocowania stopni schodowych 4,5 Nakrętka 6kątna M12 DIN 555 1,50, galwaniczne, E18 standardowo do mocowania systemów ogrodzeń,4,5 Nakrętka 6kątna M10 zrywalna typ Mostostal 2,80 PRZYKŁADOWE KOMPLETY UCHWYTÓW Elementy złączne do mocowania stopni schodowych Uchwyt do mocowania krat ciężkich, stosowany do 21,63 34,3 [ mm] Uchwyt do mocowania krat typu off shore (zagęszczane drutem), stosowany do 33,3; 34,3 [mm] Elementy złączne do mocowania systemów ogrodzeń E05; E1 3; E17 G11; D04; E07; E13; E15 G10; D05; E04 E1 8; E06

6 6 G części górne uchwytów 1 G01 g=3 mm 2 G02 g=3 mm Rozstaw pł askowników nośnych: 33,33; 34,3 [ mm ]. Rozstaw płaskowników poprzecznych dla krat prasowanych: min. 22,2 mm. Rozstaw prętów poprzecznych dla krat zgrzewanych: min. 24 mm. mm. z otworem 9 mm. Może występowaćw komplecie z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E szt. 2,77 kg/100 szt. Rozstaw płaskowników noś nych: 33,3; 34,3 [mm]. Rozstaw płaskowników poprzecznych: dla krat prasowanych: min 22,2 mm. Rozstaw prętów poprzecznych dla krat zgrzewanych: min 24 mm. mm. z otworem 7 mm. Stosowane w komplecie z wkrętem samowiercącym E09 i samogwintującym E szt. 2,77 kg/100 szt. g=2 mm 3 G03 4 G04 g=2 mm Rozstaw płaskowników noś nych: 21,63 mm. Rozstaw płaskowników poprzecznych: min. 22,2 mm. mm. z otworem 9 mm. z pozycjami: D03; D06D18. Jako uchwyt standardowy z pozycjami: D01; E03; E14. Zabezpieczenie antykorozyjne: Opakowanie handlowe: 500 szt. Ciężar orientacyjny (cynk): 1,43 kg/100 szt. Rozstaw płaskowników noś nych: 255mm,. Rozstaw prętów poprzecznych: min. 24 mm. mm. z otworem 9 mm. z pozycjami: D03; D06D18. Jako uchwyt standardowy z pozycjami: D01; E03; E14. Zabezpieczenie antykorozyjne: Opakowanie handlowe: 500 szt. Ciężar orientacyjny (cynk): 1,76 kg/100 szt. g=2 mm 5 G05 6 G06 g= 3 mm Rozstaw płaskowników noś nych: 444mm,. Rozstaw płaskowników poprzecznych: min. 33,3 mm. mm. z otworem 9 mm. z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E14. Zabezpieczenie antykorozyjne: Opakowanie handlowe: 250 szt. Ciężar orientacyjny (cynk): 4,28 kg/100 szt. Rozstaw płaskowników noś nych: 55,5 mm. Rozstaw płaskowników poprzecznych: min. 33,3 mm. mm. z otworem 9 mm. z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E1 4. Zabezpieczenie antykorozyjne: Opakowanie handlowe: 200 szt. Ciężar orientacyjny (cynk): 7,33 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

7 7 7 G07 g=3 mm G08 Rozstaw płaskowników noś nych: 66,6 mm. Rozstaw płaskowników poprzecznych: min. 33,3 mm. mm. z otworem 9 mm. z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E szt. 8,18 kg/ 100 szt. Rozstaw płaskowników nośnych: 21,63 44,4 [mm]. mm. Może występowaćw komplecie z pozycjami: D01D03; D06D17; E03. wg producenta. 2,6 kg/100 szt. G09 x 31 G10 g= 3 mm powyżej 33,3 mm. Wymiar X w zależności od rozstawu płaskowników nośnych. mm. Może występowaćw komplecie z pozycjami: D01; E1 4 ; E04. wg producenta. Ciężar orientacyjny: 5,2 kg/100 szt. Rozstaw płaskowników nośnych: 34,3 mm. ; 4 mm. stosowana do mocowania krat zagęszczanych pomiędzy płaskownikami nośnymi prętem żłobionym 5,5 mm. z pozycjami: D05; E szt. Ciężar orientacyjny: 4,7 kg/100 szt. 29 G11 g= 4 mm G12 Rozstaw płaskowników nośnych: 21,63 34,3 [mm]. 4; 5 mm. Stosowany do mocowania krat ciężkich. z pozycjami: D04; E07; E1 3; E szt. 6,18 kg/100 szt. Rozstaw płaskowników nośnych: 21,63 34,3 [mm]. Rozstaw płaskowników poprzecznych (drut) od 38,1 mm. 4; 5 mm. Stosowany do mocowania krat ciężkich. z pozycjami: E04; E12, E 16, D04. wg producenta. Ciężar orientacyjny: 6,3 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

8 8 G13 9 G14 Talerzyk Rozstaw płaskowników nośnych: 21,63 44,4 [ mm]. Rozstaw płaskowników poprzecznych (drut): min. 22,22 mm. 4; 5 mm. Stosowany do mocowania krat ciężkich. z pozycjami: E04; E12; E16, D04. wg producenta. 6,0 kg/100 szt. Rozstaw płaskowników nośnych: 34,3; 33,3 [mm]. Rozstaw płaskowników poprzecznych: min 33,3 mm. Rozstaw prętów poprzecznych: min 38,1 mm. mm. Talerzyk o średnicy D= 50 mm stosowany jako alternatywa dla klamry. z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E szt. 4,35 kg/100 szt. 10 G15 Talerzyk podgięty G16 Talerzyk Rozstaw płaskowników nośnych: 34,3; 33,3 [mm]. Rozstaw płaskowników poprzecznych: min. 33,3 mm. Rozstaw prętów poprzecznych: min 38,1 mm. mm. Talerzyk podgięty o średnicy D=50 mm zapewnia trwałe połączenie z kratą. z pozycjami: D03; D06D18; E08; E02; E03. Jako uchwyt standardowy z pozycjami: D01; E01; E szt. 4,35 kg/100 szt. Rozstaw płaskowników nośnych: 11,1 34,3 [ mm ]. ; 4; 5 mm. Może występowaćw komplecie z pozycjami: E08; E10. Cięż ar orientacyjny (cynk): 3,0 kg/100 szt. 11 G17 grzybek z gwintem M8 x G18 Cześć Talerzyk Rozstaw płaskowników nośnych: 21,63 34,3 [mm]. Rozstaw płaskowników poprzecznych (kraty prasowane) : min 22,2 mm. Rozstaw prętów poprzecznych (kraty zgrzewane) : min 24 mm. mm. Grzybek (gwint M8) stosowany w komplecie z kołkiem wstrzeliwanym D20 i nabojem specjalnym. cynkowane galwanicznie wg oznaczeń: XFCM 25/30, XFCM 35/40, XFCM 45/50. Możliwe wykonanie ze stali nierdzewnej wg oznaczeń: XFCM 25/30, XFCM 35/40, XFCM 45/50. wg producenta. Cięż ar orientacyjny (cynk): 4,4 kg/ 100 szt. Rozstaw płaskowników nośnych: 15,075 34,3 [mm]. ; 4; 5 mm. Wymiar X w zależności od wysokości płaskownika nośnego: 25, 30, 35, 40 mm. Talerzyk stosowany w komplecie z kołkiem wstrzeliwanym D20 i nabojem specjalnym. c ynkowanie galwaniczne wg oznaczeń: EM8. Możliwe wykonanie ze stali nierdzewnej wg oznaczeń: XCR. 4,40 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

9 9 8 G19 Uchwyt uniwersalny M10xL G20 Uchwyt uniwersalny M8xL Stosowany jako część do wszystkich rodzajów oczek dla krat prasowanych i zgrzewanych. ; 4; 5 mm. L max = 150 mm z pozycją E szt. 8,08 kg/ 100 szt. Stosowany jako część do wszystkich rodzajów oczek dla krat prasowanych i zgrzewanych. ; 4; 5 mm. L max = 150 mm z pozycją E szt. 6,5 kg/ 100 szt. 40 G21 Śruba zamkowa M8x60 Rozstaw płaskowników nośnych: 11,1 mm. mm. z pozycjami: D01D03; D06D18; E szt. 2,70 kg/100 szt. D części dolne uchwytów 14 D01 dolna Łapka g= 2 mm D02 dolna Łapka Stosowany jako część dolna dla następujących oczek dla krat prasowanych i zgrzewanych: 22,2; 25,5; 33,3; 34,3 [mm]. mm. Łapka dolna łączy dółkraty z podporą. z pozycjami: G01G09; G14; G15; G21; E01E03; E szt. 5,98 kg/100 szt. Stosowany jako część dolna dla następujących oczek dla krat prasowanych i zgrzewanych: 11,1; 15,075 ; 30,1 [mm]. mm. z pozycjami: G08; G14; G15; G16; G21; E01E03, E14. wg producenta. 5,98 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

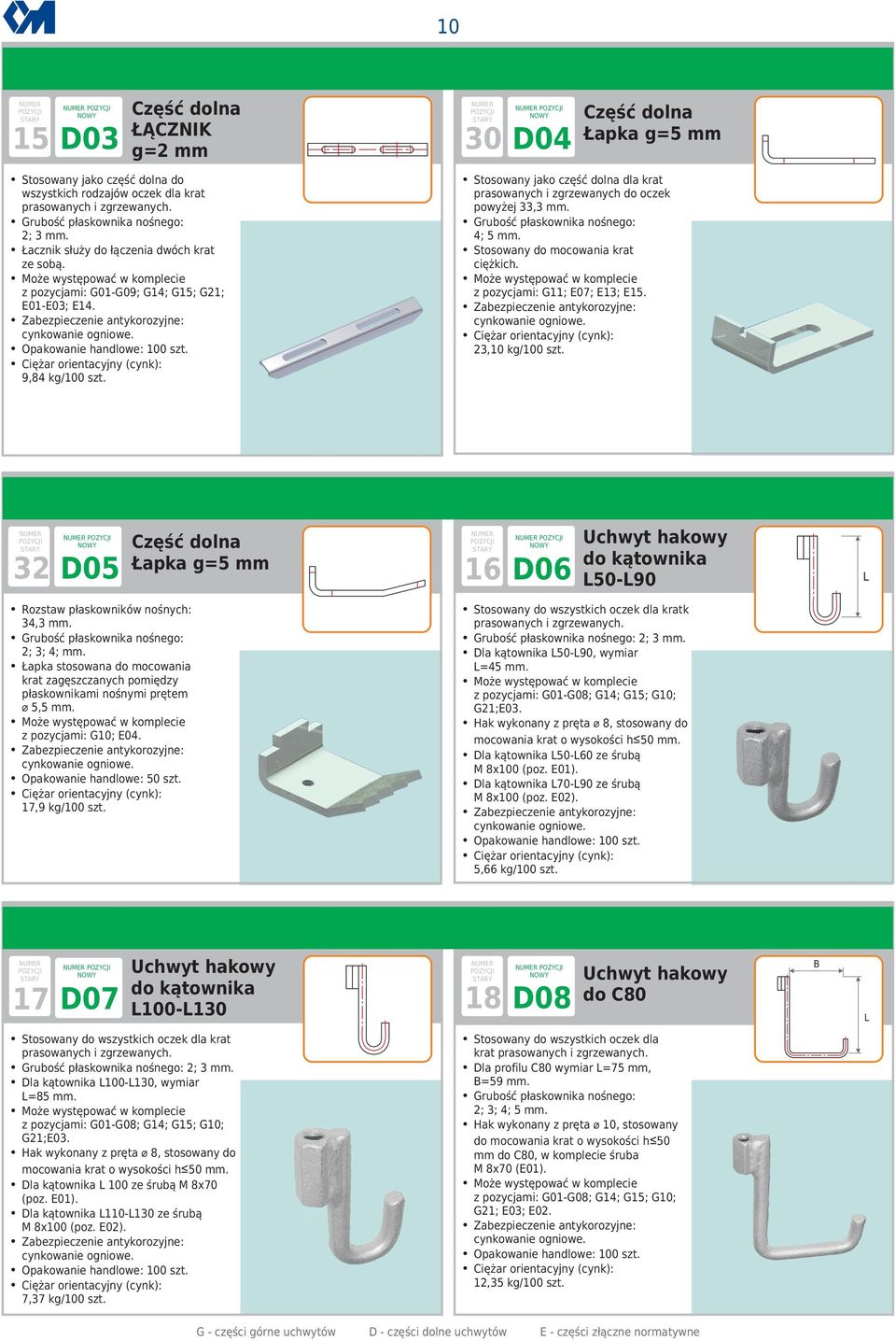

10 10 15 D03 dolna ŁĄCZNIK g=2 mm 30 D04 dolna Łapka g= 5 mm Stosowany jako część dolna do wszystkich rodzajów oczek dla krat prasowanych i zgrzewanych. mm. Łacznik służy do łączenia dwóch krat ze sobą. z pozycjami: G01G0 9; G14; G15; G21; E01E03; E szt. 9,84 kg/100 szt. Stosowany jako część dolna dla krat prasowanych i zgrzewanych do oczek powyżej 33,3 mm. 4; 5 mm. Stosowany do mocowania krat ciężkich. z pozycjami: G11; E07; E1 3; E ,10 kg/100 szt. 32 D05 dolna Łapka g=5 mm do kątownika L50L90 16 D06 L Rozstaw płaskowników nośnych: 34,3 mm. ; 4; mm. Łapka stosowana do mocowania krat zagęszczanych pomiędzy płaskownikami nośnymi prętem 5,5 mm. z pozycjami: G10; E szt. 17,9 kg/100 szt. Stosowany do wszystkich oczek dla kratk prasowanych i zgrzewanych. mm. Dla kątownika L50L90, wymiar L=45 mm. z pozycjami: G01G08; G14; G15; G10; G21;E03. Hak wykonany z pręta 8, stosowany do mocowania krat o wysokości h 50 mm. Dla kątownika L50L60 ze śrubą M8x100 (poz. E01). Dla kątownika L70L90 ze śrubą M 8x100 (poz. E02). 100 szt. 5,66 kg/100 szt. 17 D07 do kątownika L100L D08 do C80 B L Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. mm. Dla kątownika L100L130, wymiar L=85 mm. Może występowaćw komplecie z pozycjami: G01G08; G14; G15; G10; G21;E03. Hak wykonany z pręta 8, stosowany do mocowania krat o wysokości h 50 mm. Dla kątownika L 100 ze śrubą M 8x70 (poz. E01 ). Dla kątownika L110L130 ze śrubą M 8x100 (poz. E02 ). 100 szt. 7,37 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C80 wymiar L= 75 mm, B= 59 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C80, w komplecie śruba M 8x 70 (E01). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 12,35 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

11 11 19 D09 do C D10 do C120 Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C10 0 wymiar L= 95 mm, B= 64 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C100, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 13,97 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C120 wymiar L=115 mm B=69 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C120, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 15,61 kg/100 sz t. 21 D11 do C D12 do C160 Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C140 wymiar L=135 mm B=74 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C140, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 17,23 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C160 wymiar L= 155 mm, B= 79 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokośc h 50 mm do C160, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 18,85 kg/ 100 szt. 23 D13 do C D14 do C200 Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C180 wymiar L= 175 mm, B= 84 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C180, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 20,48 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych: Dla profilu C200 wymiar L= 195 mm, B= 89 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C200, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 22,10 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

12 12 25 D15 do C D16 do C240 Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych: Dla profilu C220 wymiar L= 215 mm, B= 94 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C220, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 23,73 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C240 wymiar L= 235 mm, B= 99 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C240, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 25,36 kg/100 szt. 27 D17 do C260 D18 ze zmienną długościąramienia Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Dla profilu C260 wymiar L= 255 mm, B= 104 mm. ; 4; 5 mm. Hak wykonany z pręta 10, stosowany do mocowania krat o wysokości h 50 mm do C260, w komplecie śruba M 8x70 (poz. E01 ). z pozycjami: G01G08; G14; G15; G10; G21; E03; E szt. 26,98 kg/100 szt. Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Wymiary uchwytu (L, B) zależne od zastosowanego profilu podpór oraz wysokości płaskownika nośnego kraty. ; 4; 5 mm. z pozycjami: G01G07; E16. Dostarczany wyłącznie w komplecie z nakrętką M 8 ocynkowanąogniowo. w zależności od zastosowanego profilu i wysokości płaskownika nośnego. D19 gwintowany 12 D20 Kołek wstrzeliwany Stosowany do wszystkich oczek dla krat prasowanych i zgrzewanych. Wymiary uchwytu (L, B) zależne od zastosowanego profilu podpór oraz wysokości płaskownika nośnego kraty. ; 4; 5 mm. z pozycjami: G01G07; E16. Dostarczany wyłącznie w komplecie z nakrętkąm 8 ocynkowanąogniowo. w zależności od zastosowanego profilu i wysokości płaskownika noś nego. Oznaczenia kołków wg katalogu Hilti. mm. cynkowane galwanicznie wg oznaczeń EM8. Możliwe wykonanie ze stali nierdzewnej wg oznaczeń XCR. wg producenta. 0,55 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

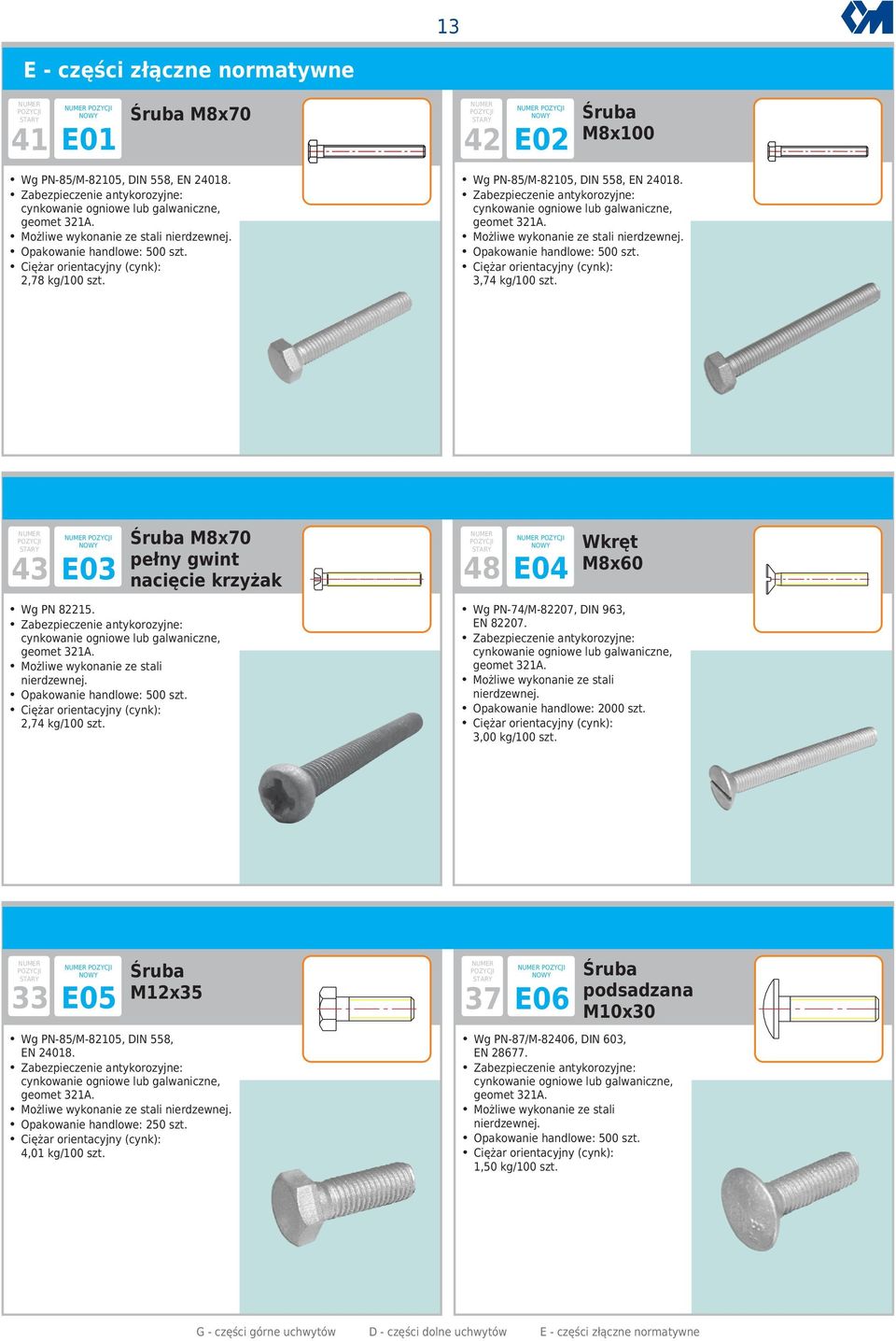

13 13 E części złączne normatywne 41 E01 Śruba M8x70 42 E02 Śruba M8x100 Wg PN85/M82105, DIN 558, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 500 szt. 2,78 kg/100 szt. Wg PN85/M82105, DIN 558, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 500 szt. 3,74 kg/100 szt. 43 E03 Śruba M8x70 pełny gwint nacięcie krzyżak 48 E04 Wkręt M8x60 Wg PN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 500 szt. 2,74 kg/100 szt. Wg PN74/M82207, DIN 963, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej szt. 3,00 kg/100 szt. 33 E05 Śruba M12x35 Wg PN85/M82105, DIN 558, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 250 szt. 4,01 kg/100 szt. 37 E06 Śruba podsadzana M10x30 Wg PN87/M82406, DIN 603, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 500 szt. 1,50 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

14 14 45 E07 Śruba M10x E08 Wkręt samogwintujący M8x50 Wg PN87/M82406, DIN 603, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej. 250 szt. 6,81 kg/100 szt. Wg DIN 7513 typ A. galwaniczne, geomet 321A. 300 szt. 1,80 kg/100 szt. 39 E09 Wkręt samowiercący E10 Wkręt M8x50 samogwintujący ST 6.3x50 K DIN Wkręt stosowany do grubości belek z zakresu 26 mm (M max=14 Nm). galwaniczne, geomet 321A. 300 szt. 1,10 kg/100 szt. Wg DIN 7516 typ A. galwaniczne, geomet 321A. 300 szt. 1,80 kg/100 szt. E11 Wkręt M8x50 samoformujący 47 E12 Podkładka d11 Wg DIN 7500 typ M. galwaniczne, geomet 321A. 500 szt. 1,9 kg/100 szt. Wg PN67/M82005, DIN 126, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej szt. 0,40 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

15 15 35 E13 Podkładka d14 44 E14 Nakrętka kwadratowa M8 Wg PN67/M82005, DIN 126, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej szt. 0,58 kg/100 szt. Wg PN88/M82151, DIN 557. lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej szt. 0,63 kg/100 szt. 46 E15 Nakrętka 6kątna M10 z wkładką poliamidową E16 Nakrętka 6kątna M8 z wkładką poliamidową Wg PN85/M82175, DIN 985. Zabezpieczenie antykorozyjne: galwaniczne szt. 1,40 kg/100 szt. Wg PN85/M82175, DIN 985. galwaniczne szt. 1,30 kg/100 szt. 34 E17 Nakrętka 6kątna M12 36 E18 Nakrętka 6kątna M10 zrywalna typu MOSTOSTAL Wg PN85/M82144, DIN 555, EN lub galwaniczne, Możliwe wykonanie ze stali nierdzewnej szt. 1,50 kg/100 szt. Rozstaw płaskowników nośnych: 68,6 mm. Element do mocowania przęseł ogrodzeniowych ze słupkami. ze śrubą M10x30 (poz. E06 ). 500 szt. 2,80 kg/100 szt. G części górne uchwytów D części dolne uchwytów E części złączne normatywne

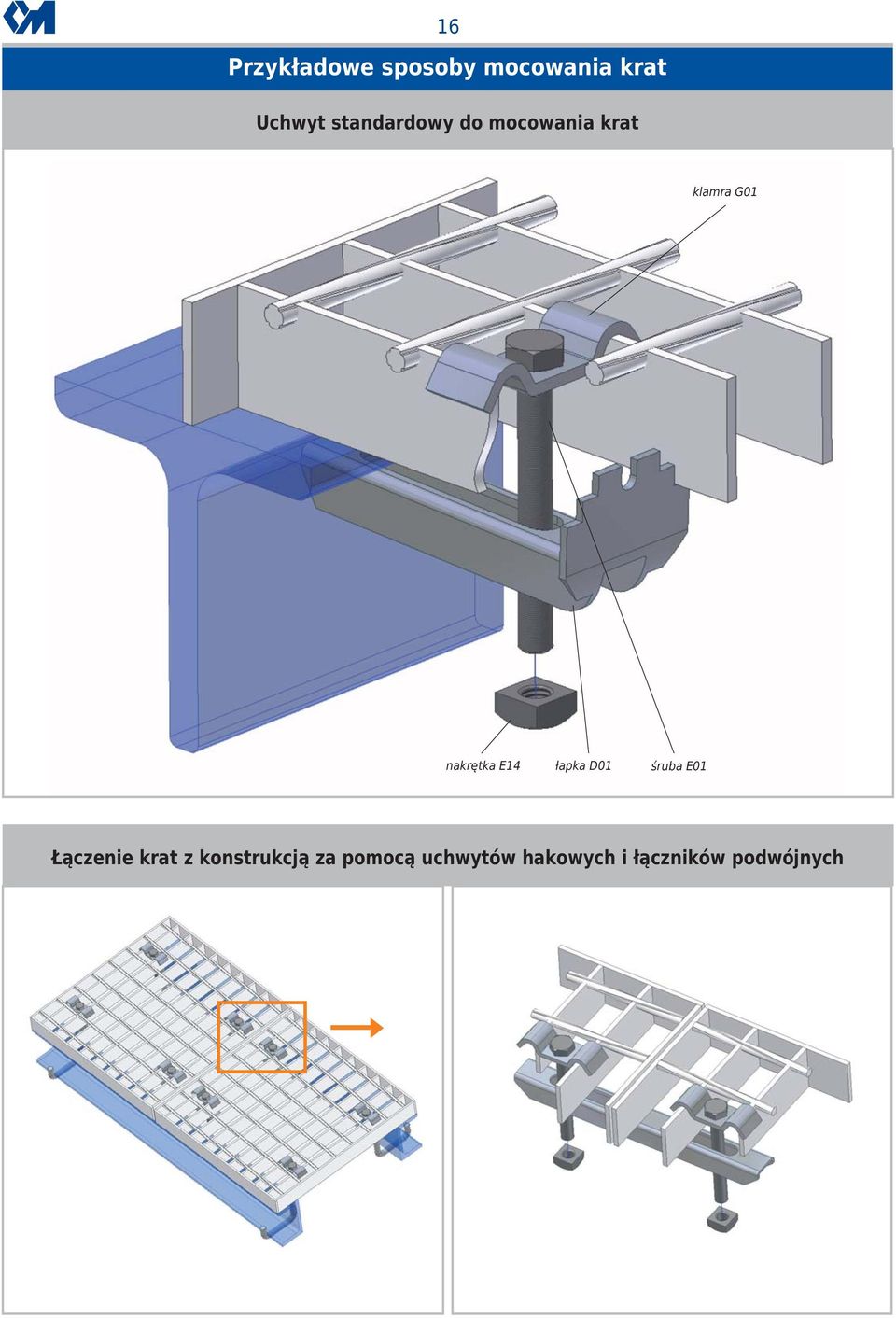

16 16 Przykładowe sposoby mocowania krat Uchwyt standardowy do mocowania krat klamra G01 nakrętka E14 łapka D01 śruba E01 Łączenie krat z konstrukcją za pomocą uchwytów hakowych i łączników podwójnych

17 17 Przykładowe sposoby mocowania krat Uchwyt do krat, w których jedna z podziałek wynosi 11,1 mm. Uchwyt do krat ciężkich śruba zamkowa G21 klamra G11 łapka D02 nakrętka E14 śruba M10/100 E07 podkładka E12 nakrętka E15 łapka dolna D04 Uchwyt uniwersalny klamra G01 klamra G01 uchwyt uniwersalny G19 śruba E01 śruba E01 uchwyt hakowy D06 uchwyt hakowy D08D18 nakrętka E15 JAK ZAMAWIAĆ UCHWYTY? Uchwyt standardowy do krat o oczku 34x38 mm i płaskowniku nośnym 30x2 mm 1000 kompletów: 1 komplet to: pozycja G01 klamra 1000 sztuk pozycja D01 łapka 1000 sztuk pozycja E14 nakrętka 1000 sztuk pozycja E01 śruba 1000 sztuk WAŻNE! Ilość i rodzaj uchwytów do zamocowania jednej kraty określa projektant. DODATKOWE INFORMACJE: Standardowa klasa śrub 5,8 Standardowa klasa nakrętek 5

18 18 CERTYFIKATY KONTAKT Medal dla wyrobu kraty pomostowe 2000 r. Materia ły u żyte w katalogu stanowił w łasno ść wydawcy. Kopiowanie bez zgody zabronione. Aprobata Techniczna ITB Nr AT Aprobata Techniczna IBDIM Nr AT/ Świadectwo Uznania Typu Wyrobu Nr DP/253/894624/07 PolimexMostostal S.A. posiada wszelkie niezbędne uprawnienia i certyfikaty nadane przez instytuty polskie i zagraniczne. Kraty produkowane są z atestowanych materiałów i w odróżnieniu od innych technologii produkcji krat, technologia przez nas stosowana daje wyrób najwyższej jakości, a przede wszystkim bezpieczny w procesie użytkowania. Środowisko naturalne jest dla nas niezmiernie ważne, dlatego nasze produkty projektujemy tak, by nadawały siędo powtórnego przetworzenia. Ukierunkowanie na recykling naszych wyrobów, stanowi zaangażowanie firmy PolimexMostostal S.A. w ochronęśrodowiska. PolimexMostostal S.A. Zakład Krat Pomostowych Siedlce, ul. Terespolska 12 Dział sprzedaży w Siedlcach tel.: / / / / / / / fax / kratyhandel@polimex.pl Biuro KonstrukcyjnoTechnologiczne kratybkt@polimex.pl Oddział Częstochowa Centrum Serwisowe Krat Częstochowa, ul. Korfantego 29 Dział sprzedaży w Częstochowie tel.: / / fax / kraty.serwis@polimex.pl Siedziba Spółki PolimexMostostal S.A Warszawa, ul. Czackiego 15/17
