1 Niskie napięcie Multi 9 Aparatura i oudowy modułowe

2

3 Spis treści Praktyczne rady. Zaezpieczenia nadprądowe i różnicowoprądowe 2 Zaezpieczenia nadprądowe i różnicowoprądowe 3 Zaezpieczenie przeciwprzepięciowe 80 Przekaźniki kontrolne 98 Sterowanie 100 Pomiar i sygnalizacja 129 Programowanie i regulacja czasowa 150 Sterowanie oświetleniem 166 Sterowanie ogrzewaniem 192 Oudowy modułowe 199 Akcesoria 244 Porady techniczne 246 Wymiary 310 Indeks alfaetyczny 325 Indeks numeryczny 328 1

4 Praktyczne rady Zaezpieczenia nadprądowe i różnicowoprądowe Zasady dooru zaezpieczeń modułowych do 125 A Przegląd oferty aparatów zaezpieczających Kryteria dooru zaezpieczeń instalacji wytrzymałość zwarciowa, która powinna yć co najmniej równa przewidywanemu prądowi zwarciowemu w danym punkcie instalacji, maksymalne napięcie użytkowe, przewidywana częstotliwość łączenia, sposó łączenia przewodów, temperatura otoczenia, rodzaj odiorników, narzucający liczę iegunów wyłącznika zaezpieczającego i charakterystykę (np.«d» jeśli prąd rozruchowy jest stosunkowo duży), źródło zasilania, jeśli jest to np. generator generujący ardzo słay prąd zwarcia, wówczas odpływy, które zasila, muszą yć zaezpieczone wyłącznikami o charakterystyce «B». Wyłączniki (PN-EN ) Wyłącznik Charakterystyka In (A) Licza pól Zwarciowa zdolność łączeniowa 400 V (ka) B C D/K Z MA Un (V) DPN P + N DPN N P + N XC40 TC16 Sterowany zdalnie , 2, 3, 4 1P + N C60N , 2, 3, 4 1P + N, 3P + N C60H , 2, 3, 4 1P + N C60L , 2, 3, 4 32/ , 2, 3, 4 50/ , 2, 3, 4 C60LMA Silnikowy , , 3 C120N , 2, 3, 4 C120H , 2, 3, 4 NG125N , 2, 3, 4 NG125H , 2, 3, 4 NG125L , 2, 3, 4 NG125LMA Silnikowy , 3 C60H-DC Prądu stałego V DC 250 V DC 1 2 Wyłączniki róźnicowoprądowe i loki Vigi (PN-EN ) Podstawowy Wyłącznik różnicowoprądowy Czułość wyłącznik Zintegrowany Bloki Bezzwłoczny Selektywny s Z regulacją I/S (1) Z regulacją I/S/R (2) 10 ma 30 ma 100 ma 300 ma 500 ma 1 A 300 ma 500 ma 1 A 300 ma 500 ma 1 A 3 A 300 ma 500 ma 1 A 3 A DPN DPN Vigi DPN Vigi A si DPN N DPN N Vigi DPN N Vigi A si C60N Vigi C60 AC C60H Vigi C60 A Vigi C60 A si Vigi C60 A SiE C120N C120H NG125N NG125H NG125L NG125LMA Vigi C120 AC Vigi C120 A Vigi C120 A si Vigi C120 A SiE Vigi NG125 (1) I/S : Bezzwłoczny lu selektywny (2) I/S/R : Bezzwłoczny, selektywny lu z opóźnieniem (150 ms). 2

5 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60N0 Charakterystyki B, C i D PN-EN 60898: 6000A, PN-EN : 10 ka Funkcje Wyłączniki spełniają następujące funkcje: vvzaezpieczenie owodu przy zwarciach vvzaezpieczenie owodu przy przeciążeniach vvsterowanie vvodłączanie vvochrona przed porażeniem przy dotyku pośrednim w sieciach TN i IT. Wyłączniki C60N są stosowane w udownictwie powszechnym i przemysłowym Charakterystyki wyzwalania Charakterystyka B Stosowana gdy prądy zwarciowe są nieduże (generatory, długie linie). Owód główny: vvprądy znamionowe: 1 do 63 A cechowane przy 30 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 3 a 5 In. Charakterystyka C Stosowana przy zasilaniu konwencjonalnych odiorników. Owód główny: vvprądy znamionowe: 0,5 do 63 A cechowane przy 30 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 5 a 10 In. Charakterystyka D Stosowana gdy występują duże prądy rozruchowe (silniki, transformatory). Owód główny: vvprądy znamionowe: 1 do 63 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 10 a 14 In. Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC vvprąd wyłączalny: prąd wyłączalny graniczny Icn (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icn (A) P 230/ P, 3P, 3P+N, 4P vvklasa ograniczania: 3 Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC vvznamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv vvznamionowe napięcie izolacji (Ui): 500 V AC vvprąd wyłączalny: prąd wyłączalny graniczny Icu (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icu (A) P (1) 2P, 3P, 3P+N, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie) Ogólne dane techniczne Szykie zamykanie: odiorniki o dużych prądach rozruchu ędą skutecznie załączone. Odłączanie ze wskaźnikiem odłączenia skutecznego: stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni aparatu. Wskaźnik informuje o otwarciu wszystkich iegunów. Licza cykli (O-C): 2000 Warunki otoczenia: vvtropikalizacja: T2 (wilgotność względna: 95% przy 55 ºC) wg PN-EN vvmasa (g) Typ 1P 2P 3P 4P Przyłączanie: zaciski tulejkowe do przewodów: vv elastycznych do 16 mm 2 lu sztywnych do 25 mm 2 dla prądów znamionowych do 25 A vvelastycznych do 25 mm 2 lu sztywnych do 35 mm 2 dla prądów znamionowych od 32 A do 63 A. 3

6 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60N0 Charakterystyki B, C i D PN-EN 60898: 6000A, PN-EN : 10 ka Schematy wyłączników 1 2 1P P P 3P + N P Typ 1P 2P 3P 3P + N 4P Prąd Licza znamionowy modułów (A) 9 mm Numer katalogowy char. B char. C char. D

7 Zaezpieczenia nadprądowe i różnicowoprądowe Rozłączniki prądu stałego C60NA-DC Funkcje C60NA-DC jest rozłącznikiem prądu stałego przeznaczonym do odłączania i sterowania w instalacjach fotowoltaicznych o Voc do 650 V DC. W powiązaniu z urządzeniem zaezpieczającym (np.c60pv-dc (1) lu ezpieczniki) może yć instalowany w skrzynce zespołu ogniw (patrz zastosowanie str. 6). C60NA-DC odłącza zestaw ogniw umożliwiając konserwację zestawów i ich zaezpieczeń (np.c60p-dc lu ezpieczniki). Może yć zalokowany kłódką w stanie otwartym celem zagwarantowania ezpiecznej osługi. W przypadku uszkodzenia prąd może płynąć w kierunku przeciwnym niż w czasie normalnej pracy. C60NA-DC może łączyć prądy płynące w dowolnym kierunku. C60NA-DC nie jest wrażliwy na iegunowość: przewody (+) i (-) mogą yć zamienione ez ryzyka. C60NA-DC jest: kompatyilny z wyposażeniem C60 (MN, MX, OF, SD) dostarczany z trzema przegrodami między iegunami celem zwiększenia odstępu izolacyjnego pomiędzy sąsiednimi zaciskami. (1) Więcej informacji skontaktuj się z nami. Ogólne dane techniczne Napięcie znamionowe łączeniowe (Ue) 20 A: 650 V DC 30 A: 500 V DC 40 A: 400 V DC 50 A: 300 V DC Napięcie znamionowe izolacji (Ui) 1000 V DC Prąd znamionowy łączeniowy (Ie) 50 A Napięcie znamionowe udarowe (Uimp) 6 kv Przyłączanie Od góry wejście i wyjście Licza iegunów 2P Licza modułów 9 mm 8 Schemat IN OUT IN IN OUT OUT Norma PN-EN PN-EN Numer katalogowy MGN61690 Dodatkowe dane techniczne Prąd Spadek napięcia Impedancja Strata mocy znamionowy (A) (mv) (mω) (W) 20 A 100 5, A 151 5,02 4,53 40 A 201 5,02 8,04 60 A 251 5,02 12,55 5

8 Zaezpieczenia nadprądowe i różnicowoprądowe Rozłączniki prądu stałego C60NA-DC Zastosowanie Zestaw ogniw Skrzynka połączeniowa Jeśli długość przewodów łączących zespoły ogniw przekracza 30 m należy przyłączyć ochronnik przeciwprzepięciowy przy końcu każdego przewodu w kolejnych zespołach oraz w urządzeniu wyjściowym instalacji. Skrzynka zaezpieczenia przekształtnika Przekształtnik Jeśli długość przewodów łączących zespoły ogniw przekracza 30 m należy przyłączyć ochronnik przeciwprzepięciowy przy końcu każdego przewodu w kolejnych zespołach oraz w urządzeniu wyjściowym instalacji. MN, MX, MNx, MNs, MSU, MX+OF, OF, SD, OF+SD/OF 6

9 Zaezpieczenia nadprądowe i różnicowoprądowe Rozłączniki prądu stałego C60NA-DC Dane techniczne Wskaźnik stanu styków odpowiedni dla odłączenia wg normy PN-EN Widoczny zielony pasek gwarantuje fizyczne otwarcie styków co pozwala na prowadzenie działań w owodzie odpływowym z pełnym ezpieczeństwem. Zwiększona trwałość dzięki szykiemu zamykaniu niezależnemu od prędkości przestawiania dźwigni napędowej. Aparat wstępnie oprzewodowany: wejście / wyjście od tej samej strony. Trwałość (O-C) Elektryczna 1500 cykli Mechaniczna cykli Dodatkowe dane techniczne Stopień zanieczyszczenia 2 Kategoria DC21A Masa 530 g Warunki otoczenia Tropikalizacja Wilgotność względna: 95% przy 55 ºC wg PN-EN Temperatura Pracy -25 C do 70 C Magazynowania -40 C do 85 C Zalecane jest zastosowanie: zatrzaskowych osłon śru zaciskowych z przodu rozłącznika C60NA-DC celem izolowania śru zaciskowych odstępnika dystansowego 9 mm po każdej stronie dla zapewnienia izolacji 9 mm mini 9 mm mini d Wymagane jest zachowanie odstępu izolacyjnego 9 mm po każdej stronie Wymiary (mm) C60NA-DC 7

10 Zaezpieczenia nadprądowe i różnicowoprądowe Rozłączniki prądu stałego C60NA-DC Przyłączanie Bez wyposażenia Z wyposażeniem Prąd Moment Przewody miedziane UL 486A Zacisk Śrua do znamionowy dokręcania zeszyt nr #E mm 2 końcówek Cu/Al oczkowych 14 mm PZ2 6.5 mm Zaciski wieloprzewodowe Sztywne Elastyczne z tulejkami Przewody sztywne Przewody elastyczne 50 A 3.5 N.m 1 do 35 mm 2 1 do 25 mm 2 50 mm 2 Ø 5 mm 3 x 16 mm 2 3 x 10 mm 2 1 Zacisk 50 mm 2 Al / Cu Zacisk śruowy do końcówki oczkowej Izolowany zacisk 4 szt wieloprzewodowy 3 szt Elementy dodatkowe 4 Przegroda międzyiegunowa Osłona śru Blokada kłódką (lokowanie w stanie otwartym) 7 Odstępnik Wyposażenie pomocnicze C60 (patrz str. 68) Sygnalizacja 8 Styki sygnalizacji uszkodzenia SD Sygnalizacja 54 mm max. Wyzwalanie 9 Styki sygnalizacji stanu otwarty/zamknięty Wyzwalanie 10 Wyzwalacz podnapięciowy MN 11 Wyzwalacz wzrostowy MX + OF d Wyposażenie pomocnicze o szerokości do 54 mm musi yć instalowane po lewej stronie rozłącznika. Jeśli styki SD występują razem z wyzwalaczami (MN, MX) muszą yć instalowane po ich lewej stronie. 8

11 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60H 0 Charakterystyki B, C i D PN-EN 60898: 10000A, PN-EN : 15 ka Funkcje Wyłączniki spełniają następujące funkcje: vvzaezpieczenie owodu przy zwarciach vvzaezpieczenie owodu przy przeciążeniach vvsterowanie vvodłączanie vv ochrona przed porażeniem przy dotyku pośrednim w systemach uziemienia sieci TN i IT. Wyłączniki C60H są stosowane w udownictwie powszechnym i przemysłowym. Charakterystyki wyzwalania Charakterystyka B Stosowana gdy prądy zwarciowe są nieduże (generatory, długie linie). Owód główny: vvprądy znamionowe: 6 do 63 A cechowane przy 30 ºC vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 3 a 5 In. Charakterystyka C Stosowana przy zasilaniu konwencjonalnych odiorników. Owód główny: vvprądy znamionowe: 0,5 do 63 A cechowane przy 30 ºC vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 5 a 10 In. Charakterystyka D Stosowana gdy występują duże prądy rozruchowe (silniki, transformatory). Owód główny: vvprądy znamionowe: 0,5 do 63 A cechowane przy 40 ºC vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 10 a 14 In. Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC. vvprąd wyłączalny: prąd wyłączalny graniczny Icn (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icn (A) 0, P 230/ P+N P, 3P, 4P vvklasa ograniczania: 3 Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC. vvznamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv vvznamionowe napięcie izolacji (Ui): 500 V AC. vvprąd wyłączalny: prąd wyłączalny graniczny Icu (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icu (A) 0, P P+N, 2P, 3P, 4P Ogólne dane techniczne Szykie zamykanie: odiorniki o dużych prądach rozruchu ędą skutecznie załączone. Odłączanie ze wskaźnikiem odłączenia skutecznego: stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni napędowej. Wskaźnik informuje o otwarciu wszystkich iegunów. Licza cykli (O-C): 2000 Warunki otoczenia: vv tropikalizacja: T2 (wilgotność względna: 95% przy 55 ºC) wg PN-EN vvmasa (g) Typ 1P 2P 3P 4P Przyłączanie: zaciski tulejkowe do przewodów: vv elastycznych do 16 mm 2 lu sztywnych do 25 mm 2 dla prądów znamionowych do 25 A vv elastycznych do 25 mm 2 lu sztywnych do 35 mm 2 dla prądów znamionowych od 32 A do 63 A. 9

12 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60H 0 Charakterystyki B, C i D PN-EN 60898: 10000A, PN-EN : 15 ka Schematy wyłączników 1 2 1P 1P + N P P Typ 1P 1P + N 2P 3P Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy char. B char. C char. D

13 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60H 0 Charakterystyki B, C i D PN-EN 60898: 10000A, PN-EN : 15 ka Schematy wyłączników P Typ 4P Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy char. B char. C char. D Informacje dodatkowe Moduły Vigi: str. 17 Wyposażenie pomocnicze: str. 68 Akcesoria: str. 73 Charakterystyki: str. 246 Wymiary: str

14 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60L Charakterystyki B, C, K i Z PN-EN : 25 ka (y 25 A), 20 ka (32-40 A), 15 ka (50-63 A) Funkcje Wyłączniki spełniają następujące funkcje: vvzaezpieczenie owodu przy zwarciach vvzaezpieczenie owodu przy przeciążeniach vvsterowanie vvodłączanie vvochrona przed porażeniem przy dotyku pośrednim w systemach uziemienia sieci TN i IT. Wyłączniki C60L są stosowane w udownictwie powszechnym i przemysłowym Charakterystyki wyzwalania Charakterystyka B Stosowana gdy prądy zwarciowe są nieduże (generatory, długie linie). Owód główny: vvprądy znamionowe: 6 do 63 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 3.2 a 4.8 In Charakterystyka C Stosowana przy zasilaniu konwencjonalnych odiorników. Owód główny vvprądy znamionowe: 0,5 do 63 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 7 a 10 In. Charakterystyka K Stosowana do owodów impedancyjnych o dużych prądach rozruchowych (silniki, transformatory, owody pomocnicze, np. cewki styczników) Owód główny: vvprądy znamionowe: 1 do 63 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 10 a 14 In. Charakterystyka Z Stosowana do owodów elektroniki. Owód główny: vvprądy znamionowe: 1 do 40 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 2.4 a 3.6 In. Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC. vvznamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv vvznamionowe napięcie izolacji (Ui): 500 V AC. vvprąd wyłączalny: prąd wyłączalny graniczny Icu (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icu (A) 0, P (1) 2P, 3P, 4P P (1) 2P, 3P, 4P P (1) 2P, 3P, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). 12

15 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60L Charakterystyki B, C, K i Z PN-EN : 25 ka (y 25 A), 20 ka (32-40 A), 15 ka (50-63 A) Ogólne dane techniczne Szykie zamykanie: odiorniki o dużych prądach rozruchu ędą skutecznie załączone. Odłączanie ze wskaźnikiem odłączenia skutecznego: stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni napędowej. Wskaźnik informuje o otwarciu wszystkich iegunów. Licza cykli (O-C): 2000 Warunki otoczenia: vvtropikalizacja: T2 (wilgotność względna: 95% przy 55 ºC) wg PN-EN vvmasa (g): Typ 1P 2P 3P 4P Przyłączanie: zaciski tulejkowe do przewodów: vvelastycznych do 16 mm 2 lu sztywnych do 25 mm 2 dla prądów znamionowych do 25 A vvelastycznych do 25 mm 2 lu sztywnych do 35 mm 2 dla prądów znamionowych od 32 A do 63 A Schematy wyłączników 1 2 1P P P Typ 1P 2P 3P Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy char. B char. C char. K char. Z

16 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60L Charakterystyki B, C, K i Z PN-EN : 25 ka (y 25 A), 20 ka (32-40 A), 15 ka (50-63 A) Schematy wyłączników P Typ Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy char. B char. C char. K char. Z Informacje dodatkowe Moduły Vigi: str. 17 Wyposażenie pomocnicze: str. 68 Akcesoria: str. 73 Charakterystyki: str. 246 Wymiary: str

17 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60LMA0 PN-EN : 25 ka (y 25 A) i 20 ka (40 A) Funkcje Wyłączniki C60LMA do zaezpieczenia owodów silnikowych (przewodów i urządzeń rozruchowych) w przypadku zwarcia. Wyposażone są tylko w wyzwalacz magnetyczny i muszą yć zestawione z odpowiednim zaezpieczeniem termicznym Charakterystyki wyzwalania Charakterystyka MA Przewody zasilające urządzenia rozruchowe Owód główny: vvprądy znamionowe: 1 do 40 A cechowane przy 40 C vvcharakterystyka wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego 12 In ±20 %. Dane techniczne według PN-EN Owód główny: vvznamionowe napięcie łączeniowe (Ue): 440 V AC. vvznamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv vvznamionowe napięcie izolacji (Ui): 500 V AC. vvprąd wyłączalny: prąd wyłączalny graniczny Icu (cykl O-CO): Prąd znamionowy (A) Typ Napięcie (V) Prąd wyłączalny Icu (ka) P, 3P (1) P, 3P (1) (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). Ogólne dane techniczne Szykie zamykanie: odiorniki o dużych prądach rozruchu ędą skutecznie załączone. Odłączanie ze wskaźnikiem odłączenia skutecznego: stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni napędowej. Wskaźnik informuje o otwarciu wszystkich iegunów. Licza cykli (O-C): 2000 Zaezpieczenie różnicowoprądowe realizowane przez zestaw C60LMA + lok Vigi Prąd znamionowy zaezpieczenia MA (A) Prąd znamionowy modułu Vigi (A) y i 16 y i 40 y 63 Warunki otoczenia: vvtropikalizacja: T2 (wilgotność względna: 95% przy 55 ºC) wg PN-EN vvmasa (g): Typ 2P 3P C60LMA Przyłączanie: zaciski tulejkowe do przewodów: vvelastycznych do 16 mm 2 lu sztywnych do 25 mm 2 dla prądów znamionowych do 10 A vvelastycznych do 25 mm 2 lu sztywnych do 35 mm 2 dla prądów znamionowych 12,5 A. 15

18 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C60LMA0 PN-EN : 25 ka (y 25 A) i 20 ka (40 A) Schematy wyłączników 2P 3P Typ 2P 3P Prąd znamionowy silnika (A) Licza modułów 9 mm Wyzwalacz I (A) magn. Numer katalogowy MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA MA Informacje dodatkowe Moduły Vigi: str. 17 Wyposażenie pomocnicze: str. 68 Akcesoria: str. 73 Charakterystyki: str. 246 Wymiary: str

19 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki C60 Vigi Bezzwłoczne: 10 do 1000 ma Selektywne s: 300 ma i 1000 ma Funkcje Bloki Vigi są stosowane z wyłącznikami C60 2P, 3P i 4P celem: vvochrony użytkowników przy dotyku pośrednim vvuzupełnienia ochrony użytkowników przy dotyku ezpośrednim (10 ma i 30 ma) vvzaezpieczenia instalacji przy uszkodzeniu izolacji (ryzyko pożaru, itp.). Bazowy wyłącznik C60 zachowuje swoje własności. Blok różnicowoprądowy Vigi działa na zasadzie elektromagnetycznej ez zasilania pomocniczego. W oudowie loku znajdują się przekładnik toroidalny i przekaźnik. Moduły Vigi C60 Typ AC A A si A SiE Zastosowanie Zastosowanie powszechne Urządzenia elektroniczne, prostowniki, mierniki, zasilacze, regulatory prędkości, itd. - Otoczenie Zakłócenia w sieci: Ryzyko przypadkowego Wyładowania piorunowe, przepięcia wyzwolenia przy przej ścio- łączeniowe wych przepięciach Wysokie ryzyko przypadkowego wyzwolenia Ściemniacze Bliskie wyładowania piorunowe, system uziemienia IT, urządzenia zawierające filtry zakłóceń (oświetlenie, systemy komputerowe), regulatory prędkości, przetworniki częstotliwości, elektroniczne stateczniki oświetlenia Występowanie harmonicznych lu filtrowanie dużych częstotliwości Zwiększona ciągłość zasilania Lepsze dzia łanie zaezpieczenia przy doziemieniu Występowanie składowej stałej prądu: urządzenia zawierające diody, tyrystory, triaki - - Niskie temperatury Praca: -25 C Wilgotne otoczenie i / lu zanieczyszczone agresywnymi czynnikami Wyzwalanie Pod wpływem sinusoidalnie przemiennych prądów różnicowych Pod wpływem pulsujących stałych prądów różnicowych Baseny kąpielowe, przystanie wodne, przemysł rolno-spożywczy, oczyszczalnie ścieków, zakłady przemysłowe itd Zarówno gdy pojawiają się nagle lu wzrastają powoli - Bezzwłoczne Zapewniają wyzwolenie natychmiastowe (ez zwłoki czasowej). Selektywne s Pełna selektywność pionowa jest zapewniona przy równoczesnym spełnieniu dwóch warunków: urządzenie dolne jest to urządzenie ezzwłoczne a górne jest urządzeniem selektywnym S lu działającym ze zwłoką czułość In urządzenia dolnego jest mniejsza niż In/2 urządzenia górnego. Zestawianie Zestawienie wyłącznik C60 + lok C60 Vigi daje urządzenie różnicowoprądowe zgodnie z PN-EN i PN-EN = Wyłącznik C60 Blok C60 Vigi Urządzenie różnicowoprądowe 17

20 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki C60 Vigi Bezzwłoczne: 10 do 1000 ma Selektywne s: 300 ma i 1000 ma Zestawianie Vigi C60 y 25 A Vigi C60 y 40 A Vigi C60 y 63 A C60 y 25 A C60 y 40 A - C60 y 63 A - - Uwaga: ardzo prosty montaż mechaniczny KLIK Zestawianie wyłącznika C60 + lok C60 Vigi: vvinstalowanie ez lokady (możliwy demontaż) (rys. 1) vvmontaż z lokadą (możliwy demontaż lecz z widocznym śladem demontażu jak w załączniku G normy PN-EN ) (rys. 2) vvdemontaż po zalokowaniu widoczny ślad demontażu przez wyłamanie lokady jak w załączniku G normy PN-EN ) (rys. 5). Mocowana zawiasowo osłona śru zaciskowych może yć zaplomowana, umożliwia sprawdzenie i jeśli to potrzene dokręcenie zacisków (rys. 3-4). Dane techniczne C60 Vigi C60 Rys. 1 Rys. 2 Rys. 3 Rys. 4 KRAK KLIK Napięcie znamionowe 130 V AC ±10 % V AC ±10 % Prąd znamionowy l n y 25 A, l n y 40 A i l n y 63 A Częstotliwość roocza Typ AC: 50/60 Hz Typy A, A si, A SiE: 50 Hz Wyzwalacz: ezzwłoczny lu selektywny Nienastawialna czułość dla wszystkich prądów znamionowych Przycisk testowania: minimalne napięcie Vigi C V: 105 V zadziałania przy 50 Hz Vigi C60 230/400 V: - 10/30/100/300 ma: 189 V - 500/1000 ma: 193 V Sterowanie ręczne, przy użyciu dźwigni, dwoma sposoami resetowania zestawu wyłącznik C60 + lok C60 Vigi Sygnalizacja mechaniczna Sygnalizacja elektryczna Razem, jednym ruchem Oddzielnie Blok C60 Vigi resetowany przed wyłącznikiem Sygnalizacja doziemienia na frontowej ściance czerwonym mechanicznym wskaźnikiem na dźwigni napędowej loku C60 Vigi Poprzez pomocnicze styki sygnalizacyjne SD (dostarczane oddzielnie) Temperatura pracy Typ AC: -5 C do +60 C Typy A, A si, A SiE: -25 C do + 60 C Temperatura magazynowania -40 C do +70 C Przyłączanie do zacisków tulejkowych Przewody elastyczne 16 mm 2 lu sztywne 25 mm 2 dla loków C60 Vigi o prądzie znamionowym y 25 A Przewody elastyczne 25 mm 2 lu sztywne 35 mm 2 dla loków C60 Vigi o prądzie znamionowym y 40 A lu y 63 A. Masa (g) Typ 2P 3P 4P Vigi y 25 A Vigi y 40 A Vigi y 63 A Wyposażenie Osłona śru: uniemożliwia dotyk śru zacisków wyjściowych loku C60 Vigi Zapasowa lokada: dla wymiany lokady, po usunięciu poprzednio zaezpieczonego loku C60 Vigi C60 Vigi C60 Rys. 5 18

21 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki C60 Vigi Bezzwłoczne: 10 do 1000 ma Selektywne s: 300 ma i 1000 ma Typ loku: AC A A si A SiE Typ 2P 3P 4P Napięcie (V AC) Prąd znamionowy (A) Czułość (ma) Licza Numer katalogowy modułów 9 mm 130 y y y y y s y s s y y y s s y y s y s s

22 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki C60 Vigi Bezzwłoczne: 10 do 1000 ma Selektywne s: 300 ma i 1000 ma Wyposażenie Osłona śru Typ Nr kat. Osłona śru Pojedyncze pole plomowania w opakowaniu 20 szt. Części zapasowe Zapasowa lokada Typ Nr kat. Zapasowa lokada Opakowanie 10 szt Schematy P 3P 4P Informacje dodatkowe Wymiary: str. 311 Wyposażenie: str

23 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120N Charakterystyki B, C i D PN-EN / PN-EN 61009: PN-EN : 10 ka Funkcje Zaezpieczenie przewodów przy zwarciach i przeciążeniach Ręczne sterowanie i odłączanie Zaezpieczenie różnicowoprądowe w zestawie z lokiem Vigi C120 ez zmiany wartości w temperaturze cechowania: zgodnie z normą PN-EN (patrz str. 29) Zdalne wyzwalanie, sygnalizacja, przez dodanie wyposażenia wspólnego dla całego zakresu C60/C120 (patrz str. 68). Dane techniczne Prąd znamionowy: 63 do 125 A Znamionowe napięcie łączeniowe (Ue) maks.: 440 V AC Znamionowe napięcie izolacji (Ui): 500 V AC. Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv Zgodność z normą PN-EN 60898: urządzenia dostępne dla osó niedoświadczonych prąd wyłączalny: vvwedług PN-EN (Icn) Typ Napięcie (V) Prąd wyłączalny Icn (A) 1, 2, 3, 4P vvwedług PN-EN (Icu) Typ Napięcie (V) Prąd wyłączalny Icu (A) 1P (1) 2, 3, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). Prąd wyłączalny użytkowy: vvics = 75% Icu Wskaźnik odłączenia skutecznego Szykie zamykanie zapewnia jednoczesne zamykanie iegunów Trwałość elektryczna: vv63 A: cykli (O-C) vv A: 5000 cykli (O-C) Klasa ograniczania: 3 Trwałość mechaniczna: cykli (O-C) Dwupozycyjny zatrzask mocujący: ułatwienie demontażu Masa (g): 1P 2P 3P 4P Aproata: IMQ Przyłączanie: vvprzewody elastyczne: 1,5 do 35 mm 2 vvprzewody sztywne: 1 do 50 mm 2 vvzaciski zapewniające: dociśnięcie szerokiego zakresu przekrojów przewodów odporność na wyciągnięcie przewodów prowadzenie przewodów we właściwej pozycji Oznaczniki: vv4 oznaczniki zatrzaskowe przy dopływie vvuchwyt etykiet na dźwigni (2P, 3P, 4P) Stopień zanieczyszczenia: 3 (występujący w środowisku przemysłowym) Stopień ochrony: vvurządzenia nie osłoniętego lu przy montażu powierzchniowym: IP2 vvw oudowach (np. Pragma lu Prisma): IP4 (IPxxD) 21

24 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120N Charakterystyka B PN-EN / PN-EN 61009: PN-EN : 10 ka Charakterystyka B Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 3 a 5 In Zaezpieczenie ardzo długich kali Zaezpieczenie sieci zasilanych z generatorów Charakterystyka C Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 5 a 10 In Zaezpieczenie owodów standartowych Charakterystyka D Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 10 a 14 In Zaezpieczenie owodów z odiorami o dużych prądach rozruchu: transformatory, silniki C120N charakterystyka B Typ 1P 1 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P

25 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120N Charakterystyka C PN-EN / PN-EN 61009: PN-EN : 10 ka C120N charakterystyka C Typ 1P 1 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P

26 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120N Charakterystyka D PN-EN / PN-EN 61009: PN-EN : 10 ka C120N charakterystyka D Typ 1P 1 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P Informacje dodatkowe Wyposażenie: str. 68 Akcesoria: str. 73 Moduły Vigi: str. 29 Talica selektywności: od str. 256 Wymiary: str. 310 Talica oniżenia prądu: 275 Charakterystyki: str

27 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120H Charakterystyki B,C i D PN-EN / PN-EN 61009: PN-EN : 15 ka Funkcje Zaezpieczenie przewodów przy zwarciach i przeciążeniach Ręczne sterowanie i odłączanie Zaezpieczenie różnicowoprądowe w zestawie z lokiem Vigi C120 ez zmiany wartości w temperaturze cechowania: zgodnie z normą PN-EN (patrz str. 29) Zdalne wyzwalanie, sygnalizacja, przez dodanie wyposażenia wspólnego dla całego zakresu C60/C120 (patrz str. 68). Dane techniczne Prąd znamionowy: 63 do 125 A Znamionowe napięcie łączeniowe (Ue) maks.: 440 V AC. Znamionowe napięcie izolacji (Ui): 500 V AC. Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kv Zgodność z normą PN-EN 60898: urządzenia dostępne dla osó niedoświadczonych prąd wyłączalny: vvwedług PN-EN (Icn) Typ Napięcie (V) 1, 2, 3, 4P vvwedług PN-EN (Icu) Typ Napięcie (V) Prąd wyłączalny Icn (A) Prąd wyłączalny Icu (A) 1P ,5 (1) 2, 3, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). Prąd wyłączalny użytkowy: vvics = 75% Icu Wskaźnik odłączenia skutecznego Szykie zamykanie zapewnia jednoczesne zamykanie iegunów Trwałość elektryczna: vvy 63 A: cykli (O-C) vv A: 5000 cykli (O-C) Klasa ograniczania: 3 Trwałość mechaniczna: cykli (O-C) Dwupozycyjny zatrzask mocujący: ułatwienie demontażu Masa (g): 1P 2P 3P 4P Aproata: IMQ Przyłączanie: vvprzewody elastyczne: 1,5 do 35 mm 2 vvprzewody sztywne: 1 do 50 mm 2 vvzaciski zapewniające: dociśnięcie szerokiego zakresu przekrojów przewodów odporność na wyciągnięcie przewodów prowadzenie przewodów we właściwej pozycji Oznaczniki: vv4 oznaczniki zatrzaskowe przy dopływie vvuchwyt etykiet na dźwigni (2P, 3P, 4P) Stopień zanieczyszczenia: 3 (występujący w środowisku przemysłowym) Stopień ochrony: vvurządzenia nie osłoniętego lu przy montażu powierzchniowym: IP2 vvw oudowach (np. Pragma lu Prisma): IP4 (IPxxD) 25

28 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe C120H Charakterystyki B,C i D PN-EN / PN-EN 61009: PN-EN : 15 ka Charakterystyka B Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 3 a 5 In Zaezpieczenie ardzo długich kali Zaezpieczenie sieci zasilanych z generatorów Charakterystyka C Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 5 a 10 In Zaezpieczenie owodów standartowych Charakterystyka D Pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 10 a 14 In Zaezpieczenie owodów z odiorami o dużych prądach rozruchu: transformatory, silniki C120H charakterystyka B Typ 1P 1 2 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P

29 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki C120H Charakterystyki B,C i D PN-EN / PN-EN 61009: PN-EN : 15 ka C120H charakterystyka C Typ 1P 1 2 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P

30 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki C120H Charakterystyki B,C i D PN-EN / PN-EN 61009: PN-EN : 15 ka C120H charakterystyka D Typ 1P 1 2 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P Informacje dodatkowe Wyposażenie: str. 68 Akcesoria: str. 73 Moduły Vigi: str. 29 Talica selektywności: od str. 256 Wymiary: str. 310 Talica oniżenia prądu: 275 Charakterystyki: str

31 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki Vigi do wyłączników C120 Typ AC, A, typy si i SiE PN-EN 61009, PN-EN załącznik B Funkcje Blok Vigi C120 dostosowany do wyłączników C120 od 10 do125 A 2,3 i 4P zapewnia: zaezpieczenie instalacji przy uszkodzeniu izolacji zaezpieczenie osó w przypadku dotyku pośredniego: średnie czułości (300, 500, 1000 ma) uzupełnienie ochrony osó w przypadku dotyku ezpośredniego: wysoka czułość (30 ma) Urządzenie różnicowoprądowe C120 zgodnie z normą PN-EN zachowuje parametry przy temperaturze różnej od temperatury cechowania. Blok jest wyposażony w elementy pozycjonujące co zapewnia odpowiedni prąd znamionowy i liczę iegunów. Dane techniczne wyłącznika C120 zestawionego z lokiem Vigi pozostają niezmienione a wyłącznik pozostaje dostosowany do wyposażenia do sygnalizacji i sterowania. Typ AC Wyzwalanie przez moduł Vigi jest zapewnione przy sinusoidalnych prądach przemiennych zarówno gdy pojawiają się nagle lu wzrastają powoli. Typ A Typ A k : zapewnia wyzwolenie przy prądzie ze składową stałą. Blok Vigi zapewnia wyzwolenie przy prądach przemiennym i pulsującym stałym zarówno gdy pojawiają się nagle lu wzrastają powoli. Zastosowanie: urządzenia elektroniczne, prostowniki, aparatura pomiarowa. Typ si Zwiększona ciągłość zasilania przy zakłóceniach w sieci: z wysokim ryzykiem przypadkowego wyzwolenia: vvwielokrotne wyładowania piorunowe vvsystem uziemienia IT vvregulatory prędkości, przetworniki częstotliwości vvoecność elektronicznych stateczników vvoecność urządzeń zawierających filtry zakłóceń tj. oświetlenie, systemy komputerowe itp. ściemniacze: vvwystępowanie harmonicznych lu filtrowanie dużych częstotliwości vvwystępowanie składowej stałej prądu: diody, tyrystory, triaki vvniskie temperatury. Typ SiE Blok Vigi C120 typu SiE jest zalecany do stosowania w wilgotnym otoczeniu i / lu otoczeniem zanieczyszczonym agresywnymi czynnikami, np. aseny kąpielowe, przystanie wodne, przemysł rolno-spożywczy, oczyszczalnie ścieków, zakłady przemysłowe. Spełnia również funkcje jak lok Vigi C120 typ si. Bezzwłoczne Zapewniają wyzwolenie natychmiastowe (ez zwłoki czasowej). Selektywne s Blok Vigi selektywny s zapewnia pełną selektywność pionową jeśli: urządzenie górne jest urządzeniem selektywnym S lu działającym ze zwłoką urządzenie dolne jest ezzwłoczne a jego czułość jest mniejsza niż In/2 urządzenia górnego. 29

32 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki Vigi do wyłączników C120 Typ AC, A, typy si i SiE PN-EN 61009, PN-EN załącznik B Zestawianie loku różnicowoprądowego z wyłącznikiem. = + Urządzenie różnicowoprądowe Wyłącznik C120 Blok Vigi C120 Ogólne dane techniczne W oudowie loku Vigi C120 znajdują się przekładnik toroidalny i przekaźnik. Blok różnicowoprądowy działa na zasadzie elektromechanicznej. Działa ez zasilania pomocniczego dzięki czemu ma ardzo szeroki zakres stosowania. Urządzenie jest chronione przed przypadkowym wyzwoleniem na skutek przejściowych przepięć (wyładowania piorunowe, przepięcia łączeniowe, itp.) Prąd wyłączalny i załączalny jest taki sam jak wyłącznika Wyzwalacze ezzwłoczne i selektywne s Podwyższona kompatyilność elektromagnetyczna. Dane techniczne Częstotliwość: vvtyp A i AC: 50/60 Hz vvtypy si i SiE : 50 Hz Poziom wytrzymałości udarowej 8/20 µs: vvtyp A i AC: 250 A dla ezzwłocznych 3 ka dla s vvtypy si i SiE : 3 ka dla ezzwłocznych 5 ka dla s Zdalne wyzwalanie: możliwe przy zastosowaniu w wyłączniku wyzwalacza MX lu MN Przyłączanie (identycznie jak dla wyłącznika C120): vvprzewody elastyczne: 1,5 do 35 mm 2 vvprzewody sztywne: 1 do 50 mm 2 Licza modułów 9 mm: 2P 3P 4P 13 (6+7) 19 (9+10) 22 (12+10) Masa (g): 2P 3P 4P Wskaźnik zakłócenia w postaci czerwonego paska na dźwigni resetowania Resetowanie loku Vigi, według uznania użytkownika: vvrazem z wyłącznikiem przy użyciu jego dźwigni napędowej vvniezależnie od wyłącznika. Temperatura pracy: vvtyp AC: C vvtyp A, typy si i SiE : C. 30

33 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki Vigi do wyłączników C120 Typ AC, A, typy si i SiE PN-EN 61009, PN-EN załącznik B Typ AC Typ Napięcie (V) Czułość (ma) Numer katalogowy 2P T 300 s s P T s s P T s s Typ A Typ Napięcie (V) Czułość (ma) Numer katalogowy 2P T 300 s s s P T s s s P T s s s

34 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki Vigi do wyłączników C120 Typ AC, A, typy si i SiE PN-EN 61009, PN-EN załącznik B Typ si Typ Napięcie (V) Czułość (ma) Numer katalogowy 2P T 300 s s P T s s P T s s Typ SiE Typ 3P Napięcie (V) Czułość (ma) Numer katalogowy T P T s s Informacje dodatkowe Wymiary: str

35 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C DB DB Urządzenia zaezpieczające C60H-DC są stosowane w owodach prądu stałego (sterowanie i automatyka w przemyśle, transport, energia odnawialna ). Piktogramy aproat krajowych Dane techniczne Napięcie łączeniowe (Ue) V DC V DC Napięcie znamionowe (Un) 250 V DC 500 V DC Licza iegunów 1P 2P Charakterystyka C C Licza modułów mm Schematy MGN61500 MGN61520 Zasilanie od góry lu od dołu, uwzględniając iegunowość Zasilanie od góry Normy PN-EN PN-EN Prąd wyłączalny 20 ka / 110 V DC 10 ka / 220 V DC 6 ka / 250 V DC 20 ka / 220 V DC 10 ka / 440 V DC 6 ka / 500 V DC Prąd znamionowy (A) (1) Nr katalogowy 0.5 MGN61500 MGN MGN61501 MGN MGN61502 MGN MGN61503 MGN MGN61504 MGN MGN61505 MGN MGN61506 MGN MGN61508 MGN MGN61509 MGN MGN61510 MGN MGN61511 MGN MGN61512 MGN MGN61513 MGN MGN61514 MGN MGN61515 MGN MGN61517 MGN MGN61518 MGN MGN61519 MGN61539 (1) Przy 25 ºC patrz oniżenie prądu, str. 38 lu Zasilanie od dołu 33

36 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Dane techniczne Mocowanie na szynie DIN 35 mm Charakterystyki wyzwalania: charakterystyka C zaezpieczenie nadprądowe dla wszelkich zastosowań. Wskaźnik odłączenia skutecznego zielony pasek wskazuje, że wszystkie ieguny są otwarte co dopuszcza prace na odpływie z pełnym ezpieczeństwem. Przerwa izolacyjna zdefiniowana w PN-EN Zwiększona trwałość dzięki szykiemu zamykaniu niezależnemu od prędkości przestawiania dźwigni napędowej. Ograniczanie prądu w przypadku uszkodzenia: szykie otwieranie styków zapoiega niszczącym ociążeniom w przypadku zwarcia. Dowolna pozycja pracy IP IP40 Dane podstawowe Znamionowy prąd zwarciowy eksploatacyjny (Ics) 75% znamionowego prądu zwarciowego granicznego (Icu) Wyzwalanie magnetyczne (Ii) 8,5 In (± 20%) (odpowiada charakterystyce C) Znamionowe napięcie udarowe 6 kv wytrzymywane (Uimp) Znamionowe napięcie izolacji (Ui) 500 V DC Trwałość (O-C) Elektryczna 3000 cykli (przy L/R = 2 ms) 6000 cykli dla owodu rezystancyjnego Mechaniczna cykli Dane dodatkowe Stopień zanieczyszczenia 3 Kategoria użytkowania A (ezzwłoczne wg. normy PN-EN ) Tropikalizacja (PN-EN ) Wilgotność względna: 95% przy 55 ºC Temperatura pracy -25 C do 70 C Temperatura magazynowania -40 C do 85 C 35 Minimalne odstępy pomiędzy wyłącznikiem, a częściami metalowymi dla wyłączników przeznaczonych do zastosowania ez oudowy. d Pomylenie iegunowości przy przyłączaniu może doprowadzić do pożaru i / lu poważnych uszkodzeń. Biegunowość przyłączeń musi yć przestrzegana (oznaczona na przedniej ściance) Zastosowanie tylko dla prądu stałego. Masa (kg) Wyłącznik Typ 1P 2P C60H-DC 128 g 256 g Wymiary (mm) C60H-DC Zestaw do końcówek oczkowych 34

37 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Przyłączanie Bez wyposażenia Z wyposażeniem 14 mm 6.5 mm PZ2 Prąd znamionowy Moment dokręcenia Przewody miedziane Sztywne / linki Elastyczne lu z tulejkami Zacisk 50 mm² Al Śrua do końcówek oczkowych Zaciski wieloprzewodowe Przewody sztywne Przewody elastyczne O-OFF O-OFF y 25 A 2.5 N.m / 22 l.in > 25 A 3.5 N.m / 31 l.in 1 do 25 mm 2 #18 - #4 AWG 1 do 35 mm 2 #18 - #2 AWG 1 do 16 mm 2 #18 - #6 AWG 1 do 25 mm 2 #18 - #4 AWG 50 mm 2 1 AWG - Ø 5 mm 3 x 16 mm 2 3 x 6 AWG 3 x 10 mm 2 3 x 8 AWG 1 Zacisk izolowany patrz str Szyna sztyftowa patrz str Zacisk 50 mm 2 Al / Cu Zacisk śruowy do końcówki oczkowej Zestaw zacisków do końcówki oczkowej Ø 5 mm, (dopływ/odpływ) Izolowany zacisk 4 szt wieloprzewodowy 3 szt Wyposażenie do montażu 7 Plomowana osłona zacisków Przegroda międzyiegunowa Napęd orotowy Podzespół łączeniowy Pokrętło odejmowalne Pokrętło mocowane na stałe Osłona śru Blokada kłódką (lokowanie w stanie otwartym) Odstępnik Podstawa wtykowa Oznaczniki patrz str. 74 Wyposażenie pomocnicze Sygnalizacja 15 Styki sygnalizacji zakłócenia SD 16 Styki sygnalizacji stanu otwarty/zamknięty patrz str. 68 patrz str. 68 Sygnalizacja 54 mm max. Wyzwalanie Wyzwalanie 17 Wyzwalacz podnapięciowy MN patrz str Wyzwalacz wzrostowy MX + OF patrz str. 68 d Wyposażenie pomocnicze o szerokości do 54 mm musi yć instalowane po lewej stronie wyłącznika. Jeśli styki SD występują razem z wyzwalaczami (MN, MX) muszą yć instalowane po ich lewej stronie. 35

38 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Wyór sieci Typ Uziemiona Odizolowana od ziemi Źródło Uziemiony iegun + lu - Uziemiony punkt środkowy Bieguny odizolowane Bieguny zaezpieczone 1 (odłączanie jednoiegunowe) 2 2 Schemat (i rodzaj zwarcia) Przykład: iegun ujemny uziemiony DB DB Wyór urządzenia zaezpieczającego i przyłączanie iegunów 24 V y Un y 250 V Jednoiegunowe Dwuiegunowe Dwuiegunowe Zasilanie od góry Tylko jeśli iegun L+ jest uziemiony Zasilanie od dołu Odiornik Odiornik Odiornik Odiornik Odiornik 250 V < Un y 500 V Dwuiegunowe Dwuiegunowe Dwuiegunowe Zasilanie od góry Odiornik Odiornik Odiornik Zasilanie od dołu Odiornik Odiornik Odiornik Analiza rodzaju zwarcia (niska rezystancja doziemienia) Zwarcie A Zwarcie B Zwarcie C Isc maksimum przy U Dotyczy tylko iegunowości zaezpieczanej Dla wszystkich iegunów zaez pieczanej iegunowości prąd wyłączalny przy U musi mieć wartość Isc maks. Isc maksimum przy U Jeśli jedna iegunowość (w tym przypadku dodatnia) jest zaez pieczana: dla wszystkich iegunów o tej iegunowości prąd wyłączalny przy U musi mieć wartość Isc maks. Jeśli dwie iegunowości są zaezpieczane w celu zapewnienia odłączenia: dla wszystkich zaez pieczeń ou iegunowości prąd wyłą czalny przy U musi mieć wartość Isc maks. Isc maksimum przy U/2 Dotyczy tylko iegunowości dodatniej Dla wszystkich iegunów iegunowości dodatniej prąd wyłączalny przy U/2 musi mieć wartość u Isc maks. Isc maksimum przy U Dotyczy dwóch iegunowości Dla wszystkich iegunów o dwóch iegunowościach prąd wyłączalny przy U musi mieć wartość u Isc maks. Jak przy zwarciu A Dla wszystkich iegunów ie gu nowości ujemnej prąd wyłą czalny przy U/2 musi mieć wartość u Isc maks. Brak skutków Zwarcie musi yć zasygnalizowane przez urządzenie do stałej kontroli izolacji (PIM) i usunięte (PN-EN 60364) Isc maksimum przy U Dotyczy dwóch iegunowości Dla wszystkich iegunów o dwóch iegunowościach prąd wyłączalny przy U musi mieć wartość u Isc maks. Jak dla zwarcia A z takimi samymi wymaganiami 36

39 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Charakterystyki wyzwalania Charakterystyka C wg normy PN-EN Pasmo charakterystyki wyzwalacza magnetycznego jak niżej - pomiędzy 7 a 10 In. Charakterystyki pokazują granice wyzwalania termicznego od stanu zimnego ograniczone wyzwalaniem magnetycznym kiedy 2 ieguny są ociążone. Charakterystyki dotyczą wartości w temperaturze cechowania. t (s ) , I / In Charakterystyki ograniczania ociążenia termicznego 220 V dla 1p, 440 V dla 2p 250 V dla 1p, 500 V dla 2p ms 10 ms Ograniczenia I 2 t (A 2 s) Ograniczenia I 2 t (A 2 s) Prąd spodziewany (ka) Prąd spodziewany (ka)

40 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Ograniczanie prądu zwarciowego 220 V dla 1p, 440 V dla 2p 250 V dla 1p, 500 V dla 2p Prąd szczytowy (ka) Prąd szczytowy (ka) Prąd spodziewany (ka) Prąd spodziewany (ka) Zmiana wartości prądu znamionowego w funkcji temperatury (wg normy PN-EN ) Maksymalny dopuszczalny prąd urządzenia zależy od temperatury otoczenia w którym się ono znajduje. Temperatura otoczenia jest to temperatura wewnątrz oudowy lu rozdzielnicy w której urządzenie zostało zainstalowane. Wartości prądu dla zalecanej temperatury podano w kolorowej kolumnie. Jeśli w małej oudowie jest zmontowanych ook sieie więcej pracujących równocześnie urządzeń, wzrost temperatury wewnątrz oudowy powoduje konieczność oniżenia prądu znamionowego. Do wartości znamionowej musi yć zatem zastosowany współczynnik zmniejszający około 0,8 (zmiana zależy od temperatury otoczenia) Temperatura ( C) Prąd znamionowy (A)

41 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłącznik prądu stałego C60H-DC Charakterystyka C Przyłączanie kilku przewodów 14 mm 6.5 mm PZ2 Prąd znamionowy Moment dokręcenia Bez wyposażenia 2 przewody miedziane 3 przewody / różne Sztywne / linki Elastyczne lu z tulejkami Elastyczne / linki Elastyczne / linki / sztywne O-OFF O-OFF y 25 A 2.5 N.m 2 x 1 mm 2 do 2 x 10 mm 2 3 x 1 mm 2 2 x 2.5 mm x 1.5 mm 2 > 25 A 3.5 N.m 2 x 1 mm 2 do 2 x 16 mm 2 3 x 4 mm 2 2 x 10 mm x 6 mm 2 39

42 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125 N Charakterystyki B, C i D PN-EN : 25 ka Funkcje Wyłącznik jest skonstruowany specjalnie dla zastosowań wymagających dużej zdolności wyłączania (do 25 ka): jako wyłącznik na dopływie w rozdzielnicach modułowych, jako wyłącznik główny na dopływie w podrozdzielniach na odpływach jako zaezpieczenie owodów zasilanych ezpośrednio z rozdzielnicy głównej. Charakterystyka B Pasmo charakterystyki wyzwalacza magnetycznego 4 In ± 20%. Charakterystyka C Pasmo charakterystyki wyzwalacza magnetycznego 8 In ± 20%. Charakterystyka D Pasmo charakterystyki wyzwalacza magnetycznego 12In ± 20%. Dane techniczne Prąd znamionowy: A Temperatura cechowania: 40 C Uimp: 8 kv Ui: 690 V Najwyższe napięcie łączeniowe: 500 V AC Prąd wyłączalny (wg PN-EN ): Typ Napięcie Prąd wyłączalny (V AC) (A) 1P P (1) 2, 3, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). Odłączanie ze wskaźnikiem odłączenia skutecznego 3 pozycje dźwigni napędowej: otwarty wyzwolony zamknięty Wudowana lokada kłódką w 3P i 4P Sygnalizacja zakłócenia na przedniej ściance przez: vvwskaźnik zakłócenia vvpozycja dźwigni napędowej: wyzwolony Przycisk testowania do sprawdzenia prawidłowego działania mechanizmu wyzwalania Szykie zamykanie Trwałość łączeniowa: cykli przy In Tropikalizacja wg PN-EN : T2 (wilgotność względna: 95% przy 55 ºC) Masa (g): Typ 1P 2P 3P 4P Dopasowany do oudów Pragma (24 moduły w rzędzie) i Prisma oraz szaf Prisma P Stopień ochrony: IP20B (IP40 dla części na zewnątrz oudowy) Przyłączanie: vvdla prądów znamionowych do 63 A: zaciski tulejkowe do przewodów miedzianych 1,5 do 50 mm 2 vvdla prądów znamionowych 80 do125 A: zaciski tulejkowe do przewodów miedzianych 16 do 70 mm 2 vvprzewody aluminiowe, przewody miedziane z końcówkami lu szyny (patrz wyposażenie do przyłączania) vvdla 3P i 4P: konektorowy odczep 6.35 mm na dopływie do zasilania owodów pomocniczych. 40

43 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125 N Charakterystyki B, C i D PN-EN : 25 ka Charakterystyka B Typ 3P Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P Charakterystyka C 1P 1 2 2P 1 2 3P P + N N N

44 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125 N Charakterystyki B, C i D PN-EN : 25 ka Charakterystyka C Typ 4P Prąd znamionowy (A) Szerokość modułów 9 mm Numer katalogowy Charakterystyka D 3P P Informacje dodatkowe Wyposażenie: str. 49 Akcesoria: str. 53 Moduły Vigi: str. 47 Talica selektywności: od str. 256 Wymiary: str. 310 Talica oniżenia prądu: str. 275 Charakterystyki: str

45 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125H Charakterystyka C PN-EN : 36 ka Funkcje Wyłącznik jest skonstruowany specjalnie dla zastosowań wymagających dużej zdolności wyłączania (do 36kA): jako wyłącznik na dopływie w rozdzielnicach modułowych, na odpływach jako zaezpieczenie owodów zasilanych ezpośrednio z rozdzielnicy głównej. Charakterystyka C Pasmo charakterystyki wyzwalacza magnetycznego 8 In ± 20%. Dane techniczne Prąd znamionowy: A Temperatura cechowania: 40 ºC Uimp: 8 kv Ui: 690 V Najwyższe napięcie łączeniowe: 500 V AC Prąd wyłączalny (wg PN-EN ): Typ Napięcie Prąd wyłączalny (V) AC (A) 1P P (1) 2, 3, 4P (1) Prąd wyłączalny jednego ieguna w sieci IT z izolowanym punktem neutralnym (drugie uszkodzenie). Odłączanie ze wskaźnikiem odłączenia skutecznego 3 pozycje dźwigni napędowej: otwarty wyzwolony zamknięty Wudowana lokada kłódką w 3P i 4P Sygnalizacja zakłócenia na przedniej ściance przez: vvwskaźnik zakłócenia vvpozycja dźwigni napędowej: wyzwolony Przycisk testowania do sprawdzenia prawidłowego działania mechanizmu wyzwalania Szykie zamykanie Trwałość łączeniowa: cykli przy In Tropikalizacja wg PN-EN : T2 (wilgotność względna: 95% przy 55 ºC) Masa (g): Typ 1P 2P 3P 4P Dopasowany do oudów Pragma (24 moduły w rzędzie) i Prisma oraz szaf Prisma P Stopień ochrony: IP20B (IP40 dla części na zewnątrz oudowy) Przyłączanie: vvdla prądów znamionowych do 63 A: zaciski tulejkowe do przewodów miedzianych 1,5 do 50 mm 2 vvdla prądu znamionowego 80 A: zaciski tulejkowe do przewodów miedzianych 16 do 70 mm 2 vvprzewody aluminiowe, przewody miedziane z końcówkami lu szyny dla 3P i 4P (patrz wyposażenie do przyłączania) vvkonektorowy odczep 6.35 mm na dopływie do zasilania owodów pomocniczych. 43

46 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125H Charakterystyka C PN-EN : 36 ka Charakterystyka C Typ 1P 1 2 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy P P P Informacje dodatkowe Wyposażenie: str. 49 Akcesoria: str. 53 Moduły Vigi: str. 47 Talica selektywności: od str. 256 Wymiary: str. 310 Talica oniżenia prądu: str.275 Charakterystyki: str

47 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki nadprądowe NG125LMA Charakterystyka MA PN-EN : 50 ka Funkcje Wyłącznik NG125LMA jest skonstruowany do zaezpieczenia owodów silnikowych (przewodów i urządzeń rozruchowych) przed zwarciem. Z reguły musi yć uzupełniony zaezpieczeniem przeciążeniowym przekaźnikiem termicznym Schneider Electric (patrz talica koordynacji). Charakterystyka MA Pasmo charakterystyki wyzwalacza magnetycznego 12 In ± 20%. Dane techniczne Prąd znamionowy: 4 80 A Temperatura cechowania: 40 ºC Uimp: 8 kv Ui: 690 V Najwyższe napięcie łączeniowe: 500 V AC Prąd wyłączalny (wg PN-EN ): Typ Napięcie Prąd wyłączalny (V) AC (A) 2, 3P Odłączanie ze wskaźnikiem odłączenia skutecznego 3 pozycje dźwigni napędowej: otwarty wyzwolony zamknięty Wudowana lokada kłódką w 3P i 4P Sygnalizacja zakłócenia na przedniej ściance przez: vvwskaźnik zakłócenia vvpozycja dźwigni napędowej: wyzwolony Przycisk testowania do sprawdzenia prawidłowego działania mechanizmu wyzwalania Szykie zamykanie Trwałość łączeniowa: cykli przy In Tropikalizacja wg PN-EN : T2 (wilgotność względna: 95% przy 55 ºC) Masa (g): Typ 2P 3P Dopasowany do oudów Pragma (24 moduły w rzędzie) i Prisma oraz szaf Prisma P Stopień ochrony: IP20B (IP40 dla części na zewnątrz oudowy) Przyłączanie: vv dla prądów znamionowych do 63 A: zaciski tulejkowe do przewodów miedzianych 1,5 do 50 mm 2 vvdla prądu znamionowego 80A: zaciski tulejkowe do przewodów miedzianych 16 do 70 mm 2 vvprzewody aluminiowe, przewody miedziane z końcówkami lu szyny (patrz wyposażenie do przyłączania) dla 3P: konektorowy odczep 6,35 mm na dopływie do zasilania owodów pomocniczych Typ 2P Wyzwalacz (A) I magn. (A) Licza modułów 9 mm Numer katalogowy MA MA MA MA MA MA MA MA MA Informacje dodatkowe Wyposażenie: str. 49 Akcesoria: str. 53 Moduły Vigi: str. 47 Talica selektywności: od str. 256 Wymiary: str. 310 Talica oniżenia prądu: str. 275 Charakterystyki: str P MA MA MA MA MA MA MA MA MA

48 Zaezpieczenia nadprądowe i różnicowoprądowe Rozłączniki NG125NA PN-EN Funkcje NG125NA jest rozłącznikiem ze swoodnym wyzwalaniem do wyłączania i załączania prądów ociążenia. Jest on wykorzystywany jako główy rozłącznik wejściowy w rozdzielnicach modułowych z funkcją zdalnego wyłączania i funkcją zaezpieczenia przy doziemieniu. Do tego modułowego urządzenia stosuje się takie samo wyposażenie pomocnicze i akcesoria jak dla wyłącznika NG125: Moduł Vigi NG125 (zaezpieczenie różnicowoprądowe) Styki pomocnicze OF + SD Wyzwalacze MX lu MN Wyposażenie do przyłączania Napęd orotowy. Dane techniczne Prąd znamionowy: A Najwyższe napięcie łączeniowe Ue: 500 V AC Spełnia wymagania PN-EN Prąd wytrzymywany (50 ms) Icw: 1,5 ka Prąd załączalny: patrz talica koordynacji Napięcie znamionowe izolacji Ui; 690V Napięcie udarowe wytrzymywane: 8 kv Trwałość łączeniowa: Napięcie Kategoria 63/80A 100/125 A 500 V AC AC22B V AC AC22B V AC AC22A-AC23B V DC DC22A (2P szeregowo) 250 V DC DC22A (4P szeregowo) Odłączanie ze wskaźnikiem odłączenia skutecznego Waga (g): Typ 3P 4P Dopasowany do oudów modułowych Pragma, Prisma G lu Prisma P Przyłączanie: zaciski tulejkowe do przewodów miedzianych do 70 mm 2 Typ 3P Prąd (A) Licza modułów 9 mm Numer katalogowy P Informacje dodatkowe Wyposażenie: str. 49 Akcesoria: str. 53 Moduły Vigi: str. 47 Wymiary: str. 310 Talica oniżenia prądu: str. 275 Charakterystyki: str

49 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki różnicowoprądowe Vigi NG125 Typ AC i A Zastosowanie Blok Vigi NG125 jest urządzeniem elektromechanicznym działającym ez dodatkowego źródła zasilania. Montowany z prawej strony wyłącznika nadprądowego NG125, zapewnia: ochronę przeciwporażeniową przed dotykiem pośrednim ochronę przeciwporażeniową przed dotykiem ezpośrednim (IΔn= 30 ma) ochronę instalacji elektrycznej przed skutkami uszkodzenia izolacji pełną selektywność działania, jeśli: vv wyłącznik górny jest typu selektywnego s przy nastawach 300, 1000, 3000 ma vvwyłącznik dolny typu ezzwłocznego o czułości 1/2 IΔn wyłącznika górnego Typ AC Bloki różnicowe Vigi NG125 Typ produktu Licza AC Vigi NG125 Czułość modułów 9 mm 30 ma 300 ma In = 63 A P In = 63 A P In = 63 A P Zakres napięcia (Ue) V, V Częstotliwość 50/60 Hz Akcesoria str. 53 Typ A Bloki różnicowoprądowe Vigi NG125 Typ produktu Licza modułów A Vigi NG125 Czułość 9 mm 30 ma 300 ma 300 ma s 1000 ma s I/S I/S/R In = 63 A (1) (1) P In = 63 A A P In = 63 A A P Zakres napięcia (Ue) V, V Z wyjątkiem: (1) V Częstotliwość 50/60 Hz Akcesoria str

50 Zaezpieczenia nadprądowe i różnicowoprądowe Bloki różnicowoprądowe Vigi NG125 Typ AC i A Przyłączanie Bez wyposażenia Z wyposażeniem 6.5 mm PZ2 Prąd znamionowy Moment dokręcania Przewody miedziane: Złącze 70 mm 2 Al Śrua do Sztywne/ linki Elastyczne lu z tulejkami Z zaciskiem śruowym końcówek oczkowych 20 mm 63 A 3.5 N.m 1.5 do 50 mm 2 1 do 35 mm A 6 N.m 16 do 70 mm 2 10 do do 70 mm 2 2 x 35 mm 2 mm 2 1 x 50 mm 2 20 mm Ostrzeganie 1 N.m 2 x 2.5 mm 2 2 x 1.5 mm 2 2 x 1.5 mm mm PZ1 Mocowane na szynie DIN. Dowolna pozycja pracy. IP20 IP40 Dane techniczne Główne właściwości Zgodnie z PN-EN Napięcie izolacji (Ui) 690 V Stopień zanieczyszczenia 3 Znamionowe napięcie udarowe wytrzymywane (Uimp) 8 kv Zgodnie z PN-EN Poziom wytrzymałości Selektywny s lu R 5 ka udarowej (8/20 μs) Bezzwłoczny 3 ka Dodatkowe właściwości Stopień ochrony Urządzenie IP20 Urządzenie w oudowie IP40 modułowej Temperatura pracy Typ AC -5 C do +60 C Typ A i Asi -25 C do +60 C Temperatura przechowywania -40 C do +85 C Indywidualne właściwości Wyposażenie pomocnicze MXV nr kat Wyzwalacz wzrostowy SDV NO nr kat Sygnalizacja zakłócenia NZ Regulacja Vigi Czułość regulowana na skali (IΔn) 300, 500, 1000, 3000 ma Czas zadziałania Bezzwłoczny Selektywny s 60 ms Z opóźnieniem 150 ms Sygnalizacja prądu upływu w 3P i 4P I/S/R (ostrzeganie) Na przedniej ściance diodą LED Zdalne, ezpotencjałowym stykiem NO, 250 V 1A Próg ustawiany potencjometrem od 10% do 50% IΔn Odłączenie do testu dielektryka Przyciskiem 48

51 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze do NG125 i do loku Vigi NG125 PN-EN Funkcje MX+OF, MXV Wyzwalanie wyłącznika (MX+OF) lu loku Vigi (MXV) jeśli jest w zestawie. MN, MNx Wyzwalanie wyłącznika z którym jest zestawiony. OF+SD, OF+OF, SDV Sygnalizacja zdalna: Stanu zamkniętego lu otwartego (OF) Wyzwolenia na skutek przetężenia (SD) lu nadmiernego prądu upływu (SDV). Ostrzeganie Funkcja ta jest realizowana przez lampkę sygnalizacyjną i styki pomocnicze Wskazują one pojawienie się prądu upływu, umożliwiając użytkownikowi zapoieganie wyzwoleniu. Próg ostrzegania jest nastawiany na przedniej ściance loku Vigi. Jest on wudowany do nastawialnych modułów Vigi, 300 do 3000 ma, typów I/S/R od 230 do 415 V AC. Dane techniczne Zgodność z normami: vvpn-en (MX + OF, OF + SD, OF + OF i SDV) vvpn-en (MN, MX i MXV) Trwałość łączeniowa: cykli (AC15): vvui: klasa izolacji 2 i : 690 V vvuimp: 8 kv vvstopień zanieczyszczenia: 3 Przyłączanie (zaciski płaskie): vv1 lu 2 przewody elastyczne lu sztywne 2,5 mm 2 vvprzewody 2 x 2,5 mm 2 z końcówkami nieizolowanymi vvprzewody 2 x 1,5 mm 2 z końcówkami izolowanymi vvprzewody 2 x 1,5 mm 2 z końcówkami widełkowymi Wyposaże nie 2 OF+OF 2 OF+SD MN MX MNx Wyłącznik NG125 Vigi 49

52 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze do NG125 i do loku Vigi NG125 PN-EN Dane techniczne wyposażenia OF+OF Styki pomocnicze OF+SD Styki sygnalizacji zakłócenia OF+OF or OF+SD Styki pomocnicze podwójne MX+OF Wyzwalacz wzrostowy Wyzwalanie po podaniu napięcia Wyposażony w styki przerywające owód MN Wyzwalacz podnapięciowy Wyzwala wyłącznik w którym jest zamontowany przy spadku napięcia w granicach 70 35% Un Powtórne załączenie: niemożliwe jeśli napięcie zasilania nie zostanie przywrócone (np. wyłączenie przyciskiem ezpieczeństwa) MNx Wyzwalacz podnapięciowy nie działający po odcięciu zasilania Dane techniczne wyposażenia loku Vigi Możliwość wyposażenia: vvwszystkich typów loków Vigi 125 A vvloków Vigi 63 A, I/S/D. SDV styki sygnalizacji zakłócenia Vigi MXV Wyzwalacz wzrostowy Wyzwalanie po podaniu napięcia Wyposażony w styki przerywające owód Napięcie udarowe wytrzymywane: 6 kv Wejście o wysokiej impedancji: należy zastosować ACTp jeśli prąd upływu jest większy niż 1 ma. 50

53 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze do NG125 i do loku Vigi NG125 PN-EN Wyposażenie wyłączników Typ OF + OF Napięcie (V AC) (V DC) Licza modułów 9 mm Numer katalogowy (6 A) OF + SD (6 A) OF+OF lu OF+SD 240 (6 A) stan OF MX + OF MN ezzwłoczny U < D1 D2 51

54 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze do NG125 i do loku Vigi NG125 PN-EN Wyposażenie wyłączników Typ Napięcie (V AC) (V DC) Licza modułów 9 mm Numer katalogowy MNx Ph + N Ph Ph U < E1 E2 N L Wyposażenie loków Vigi Typ Napięcie (V AC) Numer katalogowy SDV NO 250 (0.1 do 1 A) NZ 250 (0.1 do 1 A) or MXV U > M1 M Uwaga; Wejście o wysokiej impedancji: należy zastosować ACTp jeśli prąd upływu jest większy niż 1 ma. Informacje dodatkowe Wymiary: str

55 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria do NG125 i Vigi NG125 Funkcje Akcesoria ułatwiają zestawianie wyłączników oraz rozszerzają zakres ich stosowania. Osłona śru Zapoiega dotknięciu śru zaciskowych urządzenia Ochrona przed dotykiem ezpośrednim: vvip40d: od strony przedniej vvip20b: od strony przyłączeń Klasa II w osłonie metalowej lu z tworzywa Możliwość plomowania. Osłona zacisków wyłączników Instalowanie: montowane na dopływie i odpływie wyłącznika Międzyfazowe napięcie znamionowe izolacji Ui = 1000 V Ochrona przed dotykiem ezpośrednim: IP40D Klasa II w osłonie metalowej lu z tworzywa (do 440 V) Możliwość plomowania. Osłona zacisków urządzeń różnicowoprądowych Instalowanie: montowane na dopływie i odpływie urządzenia Międzyfazowe napięcie znamionowe izolacji Ui = 1000 V Ochrona przed dotykiem ezpośrednim: IP40D Klasa II w osłonie metalowej lu z tworzywa (do 440 V) Możliwość plomowania. Napęd orotowy przedłużony Do wyłączników i rozłączników NG125 3P i 4P Instalowanie: z przodu na drzwiach oudowy Zastosowanie: sterowanie wyłącznikiem z zewnątrz oudowy Zachowanie odłączenia: lokada kłódką w stanie otwartym wyłącznika (3 kłódki) IP55 3 położenia: vvotwarty vvzamknięty vvwyzwolony Blokada drzwi: otwarcie drzwi możliwe tylko w stanie otwartym wyłącznika. Napęd orotowy ezpośredni Instalowanie: z przodu urządzenia Zachowanie odłączenia: lokada kłódką w stanie otwartym wyłącznika (3 kłódki) 3 położenia: vvotwarty vvzamknięty vvwyzwolony. Blokada kłódką Możliwe lokowanie kłódką w stanie zamkniętym i otwartym wyłączników NG125, 1P lu 2P vvlokada wyłączników NG125, 3P lu 4P w stanie zamkniętym Uwaga: wyłączniki NG125 3P/4P mają farycznie wudowaną lokadę kłódką, w stanie otwartym (odłączonym). Kłódka: o średnicy kałąka 5 do 8 mm (nie dostarczana). Izolowany zacisk rozdzielczy Do 3 przewodów Przekroje przewodów dla wszystkich prądów znamionowych (tylko do wyłączników): vvprzewody elastyczne: 1 do 10 mm 2 vvprzewody sztywne: 1,5 do 16 mm 2 Międzyfazowe napięcie znamionowe izolacji; Ui = 1000 V. Zaciski dostosowane do przewodów aluminiowych 70 mm 2 Przekrój przewodu dla prądów znamionowych 80, 100 i 125 A: mm 2. Śruy i nakrętki do łączenia szyn i przewodów z końcówkami szyn Instalowanie: na dopływie i odpływie Przyłączanie do wyłączników o prądach znamionowych 80, 100 i 125 A: vvkońcówki miedziane: przewody elastyczne do 35 mm 2 przewody sztywne do 50 mm 2 vvszyny: 16 x 3 mm, 15 x 4 mm vvkońcówki z małym otworem uszka Międzyfazowe napięcie znamionowe izolacji; Ui = 1000 V. 53

56 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria do NG125 i Vigi NG125 Mała końcówka kalowa Przyłączanie do wyłączników o prądach znamionowych 80, 100 i 125 A: vvprzewodami elastycznymi: 50 mm 2 vvprzewodami sztywnymi: 70 mm 2. Przyłączeniowe szyny sztyftowe Zastosowanie: do wyłączników NG125 do 63 A Zasilanie ezpośrednie przez zacisk wyłącznika (przewód sztywny maks. 50 mm 2 ) Osłony do nie wykorzystanych wypustów Długość (podzielne): 16 modułów 27 mm, tj. 48 modułów 9 mm Dopuszczalny prąd 125 A Napięcie znamionowe izolacji; 690 V Uimp: 8 kv Stopień ochrony z użyciem osłon wypustów: IPxxB. Osłona śru wyłącznika (opakowanie 10 szt.) Typ Numer katalogowy 1P P P P Osłona zacisków wyłącznika (zestaw) 1P P P P Osłona zacisków urządzenia różnicowoprądowego (zestaw) 63 A 2P P P dostosowywana P P dostosowywana A 3P P Napęd orotowy przedłużony standardowy czarny przedłużony ezpieczny czerwone pokrętło żółta oudowa ezpośredni standardowy czarny ezpośredni ezpieczny czerwone pokrętło żółta oudowa

57 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria do NG125 i Vigi NG125 Blokada kłódką Typ Numer katalogowy (zestaw 4 szt.) I. ON 6T3 Izolowany zacisk rozdzielczy (zestaw 4 szt.) (zestaw 3 szt.) Śruy i nakrętki do łączenia szyn i przewodów z końcówkami (zestaw 4 szt.) Mała końcówka kalowa (zestaw 4 szt.) Zacisk dostosowany do przewodów aluminiowych (zestaw 4 szt.) Przyłączeniowa szyna sztyftowa 1P P P P Osłony wypustów (zestaw 20 szt.) Informacje dodatkowe Wymiary: str

58 Zaezpieczenia nadprądowe i różnicowoprądowe Podstawy ezpiecznikowe STI STI Wkładki ezpiecznikowe PN-EN PN-EN Odłącznikowa podstawa ezpiecznikowa jest stosowana jako zaezpieczenie przeciążeniowe i zwarciowe. Stosowana jest w instalacjach przemysłowych wymagających dużych zdolności wyłączalnych. Spełnia funkcję odłącznika izolacyjnego ale nie wolno jej stosować jako rozłącznika. Może yć wyposażona w lampkę sygnalizującą przepalenie wkładki ezpiecznikowej. Odłączenie jest zapewnione we wszystkich iegunach podstaw 2P, 3P i 3P+N przy zestawieniu farycznym. Bezpiecznik powszechnego zastosowania (gg) jest stosowany jako zaezpieczenie przeciążeniowe i zwarciowe. Bezpiecznik dla owodów silnikowych (AM) jest stosowany jako zaezpieczenie zwarciowe. Stosuje się go do zaezpieczenia odiorników o dużym prądzie chwilowym (silniki, pierwotna strona transformatorów, itp.). Wkładka ezpiecznikowa Typ Prąd Napięcie Prąd zwarciowy znamio nowy znamionowe Isc (ka) (A) Ue (V AC) Numer katalogowy wkładki Podstawa ezpiecznikowa Typ sieci am gg am gg 1P 1P+N (1) 2P 3P 3P+N (1) 1 N N x moduły mm 10.3 x (1) Podstawa jest dostarczana ze zworą w iegunie neutralnym. 2 moduły 9 mm moduły 9 mm moduły 9 mm Częstotliwość roocza: 50/60 Hz moduły 9 mm moduły 9 mm modułów 9 mm modułów 9 mm modułów 9 mm modułów 9 mm 6 56

59 Zaezpieczenia nadprądowe i różnicowoprądowe Podstawy ezpiecznikowe STI Mocowanie zatrzaskowe na szynie DIN 35 mm. Dowolna pozycja pracy IP20 IP40 Dane techniczne Dane podstawowe Napięcie znamionowe izolacji (Ui) 690 V Stopień zanieczyszczeń 3 Dane szczegółowe Stopień ochrony Sama podstawa IP20 Podstawa w osłonie modułowej IP40 Klasa II izolacji Temperatura pracy -20 C do +60 C Temperatura składowania -40 C do +80 C Odłączenie izolacyjne z sygnalizacją odłączenia skutecznego (przez wychylenie uchwytu ezpieczników) Sygnalizacja przepalenia wkładki (opcja) Wychylny uchwyt ezpieczników Dodatkowa przestrzeń na zapasowe ezpieczniki Przez świecenie lampki sygnalizacyjnej po przepaleniu Wyposażenie we wkładki ezpiecznikowe typu am lu gg (gl gl) ez wyijaka, z lu ez wskaźnika przepalenia ezpiecznika: Typ wkładki ezpiecznikowej Ith Pmax (1) 8.5 x 31 mm am 10 A 3 W gg 20 A 3 W 10.3 x 38 mm am 25 A 3.5 W gg 32 A 3.5 W (1) Pmax: maksymalna moc tracona we wkładce ezpiecznikowej. Dane indywidualne STI 1P+N i 3P+N Odłączanie ieguna fazowego i neutralnego w podstawie o wymiarach 1P (2 moduły 9 mm): vv Otwieranie ieguna fazowego wymusza otwieranie ieguna neutralnego vv Biegun fazowy otwiera się przed otwarciem ieguna neutralnego i zamyka po zamknięciu ieguna neutralnego Wymiary (mm) 3P / 3P+N 54 2P 36 1P / 1P+N STI A C B Wkładki ezpiecznikowe am, gg Type A B C 8.5 x 31.5 mm x 38 mm am, gg 57

60 Zaezpieczenia nadprądowe i różnicowoprądowe Podstawy ezpiecznikowe SFT Zastosowanie Podstawa SFT stosowana jest do zaezpieczenia jednofazowych instalacji domowych przed przeciążeniem i zwarciem. SFT 1P + N z lampką Dane techniczne: spełnia wymagania norm PN-EN 269-1, 2; po otwarciu szuflady umożliwia łatwą i ezpieczną wymianę wkładki topikowej; szuflada: v nie wypadająca, v dodatkowa przestrzeń pozwala na przechowywanie wkładki zapasowej; możliwość stosowania wkładki ze wskaźnikiem przepalenia; sygnalizacja wyłączenia owodu przez wskaźnik neonowy w podstawie (gaśnie po przepaleniu wkładki); przyłączanie przewodów zaciski tulejkowe do przewodów sztywnych o przekroju do 16 mm 2. Wersja 1P + N zapewnia izolowanie iegunów neutralnego i fazowego, przy wymiarach pojedynczego ieguna 2 x 9 mm, otwarcie ieguna fazowego powoduje automatyczne otwarcie ieguna neutralnego, przy otwieraniu podstawy, iegun fazowy otwiera się przed iegunem neutralnym, natomiast przy zamykaniu pierwszy zamyka się iegun neutralny. Licza iegunów Licza modułów 9 mm Un (V AC) In (A) Nr kat. ez lampki 1P + N Wkładki topikowe o charakterystyce gf In (A) zwarciowy prąd wyłączeniowy wymiary x L A / 250 V AC 8.5 x A / 250 V AC 8.5 x A / 250 V AC 10.3 x A / 400 V AC 8.5 x A / 400 V AC 10.3 x A / 400 V AC 10.3 x Nr kat. (zestaw 10 szt.) Akcesoria: szyny przyłączeniowe pozwalające w szyki sposó przyłączyć kilka podstaw SFT, złącze szyn pozwala na zasilanie szyny ezpośrednio przewodem półelastycznym, oznaczniki (do zamontowania na płycie czołowej aparatu lu na zaciskach). Typ Nr kat. listwa rozdzielcza 2P 13 mod złącze (zestaw 4 szt.)

61 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria do SFT i STI Funkcje Akcesoria do SFT Szyna sztyftowa Stosowana do szykiego mostkowania kilku SFT tego samego typu. Przyłącze sztyftowe Stosowane do przyłączenia szyn sztyftowych. Uchwyt łączący do dźwigni napędowych Stosowany do równoczesnego operowania (ez ociążenia) dwoma lu trzema SFT dla odłączenia owodów 2P, 3P lu 3P+N. Neonowa lampka sygnalizacyjna 230 V Wskazuje przepalenie ezpiecznika (nie świeci podczas normalnej pracy i świeci czerwono po przepaleniu ezpiecznika). Może yć przystosowana do SFT lu STI. Oznaczniki (typu C60) Stosowane do identyfikacji odłączających podstaw ezpiecznikowych SFT Akcesoria do STI Szyna sztyftowa Stosowana do szykiego mostkowania kilku STI tego samego rodzaju. Neonowa lampka sygnalizacyjna 230 V Wskazuje przepalenie ezpiecznika (nie świeci podczas normalnej pracy i świeci czerwono po przepaleniu ezpiecznika). Może yć przystosowana do SFT lu STI. Przyłącze sztyftowe Stosowane do przyłączenia szyn sztyftowych Blokada kłódką Blokuje dźwignię w stanie otwartym lu zamkniętym. Stosowane z kłódką (nie wchodzącą w skład zestawu) o średnicy kałąka maks. 8 mm Wciskane oznaczniki (typu C60) Stosowane do identyfikacji odłączających podstaw ezpiecznikowych STI: na frontowej ściance urządzenia na zaciskach odpływowych. Akcesoria Dane techniczne Numer katalogowy 14881, 14882, 14883, Do SFT Szyna sztyftowa szyna (1P+N) modułów Izolowane przyłącze do przewodów (4 szt.) 35 mm 2 Uchwyt łączący do 2 SFT (10 szt.) do 3 SFT Lampka sygnalizacyjna napięcie 230 V (1 szt.) (maks. 400 V) Do STI Lampka sygnalizacyjna napięcie 230 V (1 szt.) (maks. 400 V) Blokada kłódką (1 szt.) Szyna sztyftowa 1P 24 mod P + N 26 mod P 24 mod P 24 mod P 24 mod Izolowane przyłącze do przewodów 25 mm (4 szt.)

62 Zaezpieczenia nadprądowe i różnicowoprądowe Podstawy ezpiecznikowe SBI MGN15707 MGN15714 MGN15712 MGN15718 Funkcje Podstawy ezpiecznikowe SBI realizują zaezpieczenie przeciążeniowe i zwarciowe. Stosowane są w udownictwie przemysłowym gdzie wymagana jest duża zdolność wyłączalna. Zapewniają ezpieczną przerwę izolacyjną ale nie wolno ich używać jako rozłącznika. Wyposażone są w lampkę sygnalizującą przepalenie wkładki ezpiecznikowej. Można w nich umieszczać wkładki ezpiecznikowe typu am lu gg (gl-gl) ez wyijaka. Podstawowym zadaniem ezpieczników (ezpieczniki gg) jest zaezpieczenie przeciążeniowe i zwarciowe. Bezpieczniki do owodów silnikowych (ezpieczniki am) realizują tylko zaezpieczenie zwarciowe. Są stosowane do zaezpieczenia owodów w których występuje duży prąd chwilowy (silniki, strony pierwotne transformatorów, itd.). Dane techniczne Zgodność z normą: PN-EN Częstotliwość roocza: 50/60 Hz Napięcie znamionowe izolacji: 690 V. Wskaźnik przepalenia wkładki: lampka sygnalizacyjna (neonowa) Maksymalna dopuszczalna charakterystyka wkładek ezpiecznikowych: Typ wkładki ezpiecznikowej Ith (A) Pmax (W) (1) 14 x 51 am 50 3 gg x 58 am gg (1) Pmax: maksymalna moc wydzielana przez jedną wkładkę ezpiecznikową. Kategoria użytkowania: AC20B, odłączenie izolacyjne przez wysunięcie części ruchomej, nie wolno wysuwać pod ociążeniem. Temperatura pracy: -20 do + 60 ºC Temperatura składowania: -40 do + 80 ºC Wkładki ezpiecznikowe Typ wkładki ezpiecznikowej Prąd znamionowy (A) Napięcie znamionowe Ue (V AC) Prąd zwarciowy Isc (ka) Numer katalogowy wkładki Podstawa ezpiecznikowa SBI Typ sieci (1) am gg am gg N 1P 1P+N 2P 3P 3P+N N 1 N N Typy zacisków 14 x MGN moduły 9 mm x MGN (1) Biegun neutralny jest wyposażony w rurkową złączkę. 4 moduły 9 mm 2 MGN moduły 9 mm MGN moduły 9 mm 2 MGN modułów 9 mm MGN modułów 9 mm 2 4 MGN modułów 9 mm MGN modułów 9 mm MGN modułów 9 mm MGN modułów 9 mm 2 4 MGN modułów 9 mm MGN modułów 9 mm 6 Zaciski tulejkowe; do 25 mm 2 Zaciski tulejkowe; do 35 mm 2 60

63 Zaezpieczenia nadprądowe i różnicowoprądowe Podstawy ezpiecznikowe SBI Przyłączanie Typ wkładki ezpiecznikowej Długość odizolowania Pojedyncze przewody sztywne, elastyczne, z końcówkami Podwójne przewody Moment dokręcania Śruokręt sztywne elastyczne lu z końcówkami Pozidriv C 14 x mm mm mm mm N.m Ø 5 mm 22 x mm mm mm mm N.m Ø 6 mm Wymiary podstaw ezpiecznikowych (mm) 14 x 51 mm. 22 x 58 mm. Wymiary ezpiecznika am, gg (mm) Typ ezpiecznika A B C 14 x x A C B 61

64 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID Typ A i AC 300 ma i 500 ma ezzwłoczne; 10 ma, 30 ma, 100 ma, 100 mas, 300 mas, 500 mas Funkcje Wyłączniki różnicowoprądowe zapewniają: sterowanie i odłączanie izolacyjne owodów elektrycznych ochronę przed porażeniem przy dotyku ezpośrednim i pośrednim zaezpieczenie instalacji przy uszkodzeniu izolacji Spełniają wymagania norm dotyczących zarówno urządzeń różnicowoprądowych PN-EN 61008, jak i rozłączników PN-EN i PN-EN Wyłączniki różnicowoprądowe są stosowane w udownictwie mieszkaniowym, powszechnym i przemysłowym. Typ AC Wyzwalanie jest zapewnione przy sinusoidalnych, różnicowych prądach przemiennych zarówno gdy pojawiają się nagle lu wzrastają powoli. Typ A Wyzwolenie jest zapewnione przy sinusoidalnych, różnicowych prądach przemiennych i przy pulsujących różnicowych prądach stałych zarówno gdy pojawiają się nagle lu wzrastają powoli. Zastosowanie: urządzenia elektroniczne, prostowniki, aparatura pomiarowa. Typ si Zwiększona ciągłość zasilania przy zakłóceniach w sieci: z wysokim ryzykiem przypadkowego wyzwolenia: vvwielokrotne wyładowania piorunowe vvsystem uziemienia IT vvregulatory prędkości, przetworniki częstotliwości vvoecność elektronicznych stateczników vvoecność urządzeń zawierających filtry zakłóceń tj. oświetlenie, systemy komputerowe itp. ściemniacze: vvwystępowanie harmonicznych lu filtrowanie dużych częstotliwości vvwystępowanie składowej stałej prądu: diody, tyrystory, triaki vvniskie temperatury. Typ SiE ID typu SiE jest zalecany do stosowania w wilgotnym otoczeniu i / lu otoczeniu zanieczyszczonym agresywnymi czynnikami, np. aseny kąpielowe, przystanie wodne, przemysł rolno-spożywczy, oczyszczalnie ścieków, zakłady przemysłowe. Spełnia również funkcje ID typu si. Bezzwłoczne Zapewniają wyzwolenie natychmiastowe (ez zwłoki czasowej). Selektywne s Pełną selektywność można uzyskać jeśli urządzenie dolne jest urządzeniem różnicowoprądowym ezzwłocznym. Opis Wyzwalacz różnicowoprądowy działa na zasadzie elektromechanicznej. Działa ez zewnętrznego zasilania. Dane techniczne Napięcie znamionowe: vv V AC, %. Częstotliwość znamionowa: vvtyp A i AC: 50/60 Hz vvtypy si i SiE : 50 Hz Prąd znamionowy (Ith) przy 40 C: A. Wg PN-EN 61008: vvprąd załączalny i wyłączalny: znamionowy różnicowy (IDm): 2,5 ka znamionowy (Im): 1,5 ka Wg PN-EN : vvodłączenie ze wskaźnikiem odłączenia skutecznego, stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni napędowej. Wskaźnik informuje, że wszystkie ieguny są otwarte. vvnapięcie znamionowe udarowe wytrzymywane (Uimp): 6 kv vvnapięcie znamionowe izolacji (Ui): 440 V vvkategoria użytkowania: AC23A dla prądów znamionowych y 63 A AC22B dla prądów znamionowych 80 i 100 A 62

65 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID Typ A i AC 300 ma i 500 ma ezzwłoczne; 10 ma, 30 ma, 100 ma, 100 mas, 300 mas, 500 mas vvlokowanie w stanie otwartym przy użyciu lokady kłódką (nie dostarczanej) (patrz str. 73). Urządzenie jest chronione przed przypadkowym wyzwoleniem na skutek przejściowych przepięć (wyładowania piorunowe, przepięcia łączeniowe, itp.). Poziom wytrzymałości udarowej 8/20 µs: vvtyp A i AC: 250 A dla ezzwłocznych 3 ka dla s vvtypy si i SiE : 3 ka dla ezzwłocznych 5 ka dla s. Prąd zwarciowy wytrzymywany (IDc=Inc): 10 ka z ezpiecznikiem powyżej 100A Trwałość (O-C): Wyzwalacze o nienastawialnej czułości dla wszystkich prądów znamionowych: vvwyzwalacze ezzwłoczne vvwyzwalacze selektywne: pełna selektywność może yć osiągnięta z zastosowanym poniżej urządzeniem różnicowoprądowym 30 ma. Sygnalizacja: vvmechaniczna: sygnalizacja doziemienia na przedniej ściance wskaźnikiem mechanicznym vvelektryczna: przy użyciu wyposażenia (patrz str. 68). Środowisko: vvtropikalizacja: T2 (wilgotność względna 95% przy 55 C) vvtemperatura pracy: typ AC: C typ A, typy si i SiE : C vvtemperatura składowania: C vvmasa (g): Typ 2P 4P Przyłączanie do zacisków tulejkowych przewodów elastycznych 35 mm 2 lu sztywnych 50 mm 2. Zgodność z normami: vvpn-en vvpn-en vvpn-en Wyłączniki różnicowoprądowe ID typ AC Typ 2P T R N N 1 2 Napięcie (V AC) Prąd Czułość znamionowy (ma) (A) Licza modułów 9 mm Numer katalogowy g g s s s s s

66 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID Typ A i AC 300 ma i 500 ma ezzwłoczne; 10 ma, 30 ma, 100 ma, 100 mas, 300 mas, 500 mas Wyłączniki różnicowoprądowe ID typ AC Typ 4P T R N N Napięcie (V AC) Prąd Czułość znamionowy (ma) (A) Licza modułów 9 mm Numer katalogowy 230/ g g s s g g s s s s s Wyłączniki różnicowoprądowe ID typ A 2P T R 4P T R N N N N s s s s s / s s s s s s s

67 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID Typ A i AC 300 ma i 500 ma ezzwłoczne; 10 ma, 30 ma, 100 ma, 100 mas, 300 mas, 500 mas Wyłączniki różnicowoprądowe ID typ si Typ 2P T R N 1 Napięcie (V AC) Prąd Czułość znamionowy (ma) (A) Licza modułów 9 mm Numer katalogowy s s N 2 4P T R N / s s N Wyłączniki różnicowoprądowe ID typ SiE 2P T R N s s N 2 4P T R N / s s N Informacje dodatkowe Wymiary: str. 312 Wyposażenie: str. 68 Akcesoria: str

68 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID A (typ B) Ochrona przed porażeniem przy dotyku ezpośrednim i pośrednim (y30 ma). Zaezpieczenie instalacji przy uszkodzeniu izolacji. Sterowanie i odłączanie ociążonych owodów elektrycznych już zaezpieczonych w przypadku zwarcia i przeciążenia typ B Wyłącznik różnicowoprądowy ID typu B zapewnia: szczególne zaezpieczenie instalacji trójfazowej oraz ochronę przed porażeniem w przypadku pojawienia się w sieci prądów zakłóceniowych DC generowanych przez: vvtrójfazowe sterowniki i regulatory prędkości, trójfazowe ładowarki aterii i przetworniki, trójfazowe urządzenia do ezprzerwowego zasilania. Wymagane są przy zasilaniu z sieci trójfazowej gdy jest prawdopodone, że wyposażenie klasy I zainstalowane poniżej generuje składową stałą prądu zakłóceniowego (lu tylko prąd stały) Zapewniają również zaezpieczenie przy prądach zakłóceniowych: vvróżnicowych przemiennych sinusoidalnych a (typ AC) vvróżnicowych pulsujących stałych (typ A) Mogą yć zaadaptowane do wszystkich, ez wyjątku, przypadków zastosowań określonych w normach PN-HD i PN-EN Zestawienia ID typu B z regulatorami prędkości Schneider Electric zostały zadane z pozytywnym wynikiem. Wyposażenie pomocnicze OFsp (1) Sygnalizacja elektryczna: za pośrednictwem wyposażenia OFsp montowanego po lewej stronie. Jest to podwójny zespół styków przełączalnych sygnalizujący stan otwarty lu zamknięty ID 125 A. Akcesoria (1) Plomowana osłona śru zaciskowych 4P. Wyłącznik różnicowoprądowy ID A typ B Typ Licza modułów 9 mm Numer katalogowy B Czułość 4P 30 ma 300 ma 300 ma s 500 ma Prąd znamionowy 25 A A A A A Napięcie (Ue) Częstotliwość roocza 230/400 V 50 Hz Wyposażenie pomocnicze Typ Licza modułów 9 mm Numer katalogowy Zespół styków OFsp Styki Napięcie 22 1 A 110 V DC A 230 V AC (AC15) Akcesoria Typ Licza iegunów Numer katalogowy Osłona śru zaciskowych (10 szt.) dopływ/odpływ 4P Wyłączniki Selektywne s Wyłączniki selektywne są stosowane dla zachowania selektywności pionowej z ezzwłocznymi urządzeniami różnicowoprądowymi zainstalowanymi poniżej. (1) Wyłączniki ID typu B współpracują tylko z akcesoriami i wyposażeniem pomocniczym podanymi na tej stronie 66

69 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe ID A (typ B) Przyłączanie Do zacisków tulejkowych 11 mm 6,5 mm Typ Prąd znamionowy Moment dokręcania Przewody miedziane Sztywne Elastyczne lu z tulejkami PZ2 DB DB ID typu B A 3 N.m 1 x 1.5 do 50 mm 2 1 x 1.5 do 35 mm 2 2 x 1.5 do 16 mm 2 2 x 1.5 do 16 mm 2 OFsp 0.8 N.m 1 do 1.5 mm 2 1 do 1.5 mm 2 Stan styków OF zależny od stanu wyłącznika Typ ID Zamknięte - - typu B Otwarte - - Styki OFsp Wyzwolony po zakłóceniu 22/21 12/ Otwarte Zamknięte Zamknięte 14/11 Zamknięte Otwarte Otwarte Wskazywanie stanu ID przez położenie trójpozycyjnej dźwigni napędowej oraz lampkami sygnalizacyjnymi na przedniej ściance Zamknięty (świeci lampka czerwona) Wyzwolony po zakłóceniu (świeci lampka zielona) Otwarty (świeci lampka zielona) Dane techniczne Dane elektryczne Zgodne z PN-EN Napięcie znamionowe izolacji: (Ui) 400 V Napięcie znamionowe, udarowe wytrzymywane (Uimp) 4 kv Stopień zanieczyszczeń 3 Zgodne z PN-EN Prąd załączalny i 25/40 A 500 A wyłączalny (Im/IDm) 63/80 A 800 A 125 A 1250 A Poziom wytrzymałości Bezzwłoczne 250 A udarowej (8/20 μs) Selektywne s 3 ka Prąd zwarciowy 25/40 A z ezpiecznikiem FU 80 A gg A wytrzymywany (Inc/IDc) 63 A z ezpiecznikiem FU 100 A gg A 80/125 A z ezpiecznikiem FU 125 A gg A Dodatkowe właściwości Stopień ochrony Samo urządzenie IP20 IP40 z osłoną śruową Urządzenie w oudowie modułowej IP40 klasa II izolacji Trwałość łączeniowa (O-C) Elektryczna > 2000 cykli Mechaniczna > 5000 cykli Temperatura pracy -25 C do +40 C Temperatura składowania -40 C do +85 C Masa (g) Wyłącznik różnicowoprądowy i wyposażenie Typ ID B OFsp 4P Wymiary (mm) 2P ID typu B 4P Styki OFsp 67

70 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze Dla ID i I-NA Funkcje Zdalna sygnalizacja stanu lu wyzwalanie wyłącznika różnicowoprądowego. Opis Wyposażenie o maksymalnej szerokości 45 mm jest montowane po lewej stronie wyłącznika z zastosowaniem styków pomocniczych OF.S. Zestawianie wyposażenia ID (2) Styki pomocnicze 45 mm max. (1) (1) Wyzwalacze Styki pomocnicze OF+SD/OF Styki pomocnicze OF Styki sygnalizacji zakłóce nia Wyzwa la cze MX+OF, MX, lu MSU Wyzwa lacze MN, MNs, lu MNx Styki pomocnicze OF.S Wyłą cznik róż nico woprą do wy Zestawienie wyposażenia I-NA 45 mm max. Styki pomocnicze Wyzwalacze (1) (1) Styki pomocnicze OF+SD/OF Styki pomocnicze OF Styki sygnalizacji zakłóce nia Wyzwa la cze MX+OF, MX, lu MSU Wyzwa lacze MN, MNs, lu MNx Rozłą cznik I-NA Do jednego wyłącznika mogą yć zmontowane najwyżej 2 zespoły styków pomocniczych. Do jednego wyłącznika mogą yć zmontowane najwyżej 1 zespół styków OF+SD/ OF ez innych styków OF, SD. Do jednego wyłącznika mogą yć zmontowane najwyżej 2 wyzwalacze MX+OF, MX, MN, MNs, MNx lu MSU. Uwaga: (1) styki pomocnicze SD i OF+SD/OF muszą yć montowane tylko po lewej stronie wyzwalaczy (MN, MX, MSU, ). (2) wyposażenie pomocnicze nie może yć stosowane do wyłączników ID typu B. 68

71 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze DO DPN, C60, C120, ID i I-NA MX + OF MX MN MN selektywny s Wyzwalanie Sygnalizacja wyzwolenia czerwonym wskaźnikiem na przedniej ściance. wyposażenie dostosowane do wymagań normy PN-EN Wyzwalacz wzrostowy MX+OF Wyzwala urządzenie z którym jest zestawiony po podaniu napięcia. Wyposażony na stałe w zespół styków przełączalnych (NZ/NO) sygnalizujących stan wyłącznika. Wyposażony w styk przerywający jego owód co pozwala na pozostawanie sterowanego owodu w stanie zamkniętym (lokowanie wyłączenia awaryjnego) Wyzwalacz wzrostowy MX Wyzwala urządzenie z którym jest zestawiony po zasileniu. Wyposażony w styk przerywający jego owód co pozwala na pozostawanie sterowanego owodu w stanie zamkniętym (lokowanie wyłączenia awaryjnego). Wyzwalacz MN Wyzwala urządzenie z którym jest zestawiony jeśli oniży się napięcie zasilania (zadziałanie w przedziale 70 do 35% Un) Pozwala na ręczne zamknięcie urządzenia jeśli napięcie jest wyższe od 85% Un. Zastosowanie: vvprzycisk wyłączenia awaryjnego vvzaezpieczenie owodów zasilania niektórych maszyn przez zapoieżenie samoczynnego ponownego uruchomienia wszystkich silników. Wyzwalacz MN selektywny s Wyzwalacz podnapięciowy sterujący otwarciem urządzenia z którym jest zestawiony Zwłoka 0,3 s przy oniżeniu napięcia: zapoiega wyzwoleniu przy chwilowym zaniku lu spadku napięcia. Wyzwalacz dla przycisku otwierającego MNx Całkowicie niewrażliwy na przerwanie owodu zasilania. Zalecane jest przyłączenie go powyżej wyłącznika. Zaezpiecza w przypadku niezawodnego wyłączenia awaryjnego. Zastępuje wyzwalacz MX wyposażony w styki OF. Wyzwalacz nadnapięciowy MSU Skonstruowany specjalnie do monitorowania napięcia między przewodami neutralnym a fazowym (fazowymi). Wyłącza zasilanie przez otwarcie urządzenia zaezpieczającego przy przekroczeniu poziomu wzrostu napięcia na dłużej niż kilka dziesiątych sekundy. Przyłączanie Przy użyciu zacisków śruowych: vv1 lu 2 przewody maks. 2,5 mm 2 vv1.5 mm 2 z końcówkami. Oznaczniki lisko zacisków. MNx MSU 69

72 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze Do DPN, C60, C120, ID i I-NA OF SD OF + SD/OF Sygnalizacja zdalna Wszystkie styki pomocnicze są dostosowane do wymagań normy PN-EN Styki pomocnicze OF, SD, OF+SD/OF do C60, C120 oraz i DPN (DPN) są dostosowane również do wymagań normy PN-EN Styki pomocnicze OF otwarty/zamknięty Zespól styków przełączalnych sygnalizujących stan otwarty lu zamknięty urządzenia. Przycisk na przedniej ściance pozwala sprawdzić owód sygnalizacyjny ez operowania urządzeniem. Styki sygnalizacji zakłócenia SD Zespól styków przełączalnych sygnalizujących stan wyzwolenia urządzenia. Sygnalizacja zakłócenia (SD) wskaźnikiem mechanicznym na przedniej ściance. Montaż zawsze po lewej stronie wyzwalacza (jednego lu więcej). Styki pomocnicze podwójne OF+SD/OF Podwójny zespół styków przełączalnych sygnalizujących: vvstan otwarty lu zamknięty wyłącznika (OF) vvstan wyzwolenia urządzenia (SD). 2 owody: vvgórny OF vvdolny SD lu OF. Wyór funkcji przy użyciu orotowego przełącznika po prawej stronie. Wyrana funkcja jest wskazana na przedniej ściance. Sygnalizacja zakłócenia (SD) wskaźnikiem mechanicznym na przedniej ściance. Montaż zawsze po lewej stronie wyzwalacza (jednego lu więcej). Styki pomocnicze OF.S do ID Użycie zespołu styków pomocniczych OF.S jest konieczne kiedy z wyłącznikiem różnicowoprądowym zestawione są wyzwalacze lu styki sygnalizacyjne. Zespół styków jest montowany po lewej stronie i sygnalizuje stan otwarty lu zamknięty wyłącznika różnicowoprądowego. Przyłączanie Przy użyciu zacisków śruowych: vv1 lu 2 przewody maks. 2,5 mm 2 vv1,5 mm 2 z końcówkami. Oznaczniki lisko zacisków. OF.S 70

73 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze Do DPN, C60, C120, ID i I-NA Wyzwalacz wzrostowy MX+OF Napięcie sterowania (V AC) (V DC) Licza modu łów 9 mm Nr. kat /24 12/ Wyzwalacz wzrostowy MX /24 12/ Wyzwalacz nadnapięciowy MSU U >> N L Wyzwalacz podnapięciowy MN Selektywny s Bezzwłoczny (400 Hz) U < D1 D2 Wyzwalacz MNx dla przycisku otwierającego P + N (C60) U < E1 E2 N L P P (C60) U < E1 E2 L1 L2 71

74 Zaezpieczenia nadprądowe i różnicowoprądowe Wyposażenie pomocnicze 0 Do DPN, C60, C120, ID i I-NA Styki sygnalizacji zakłócenia SD Licza modułów Nr. kat. 9 mm Styki pomocnicze OF Styki pomocnicze podwójne OF+SD/OF OF SD Stan OF Stan SD Styki pomocnicze OF.S do ID Informacje dodatkowe Wymiary: str

75 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria Do C60, C120, ID, I-NA Funkcje Akcesoria ułatwiają zestawianie wyłączników, wyłączników różnicowoprądowych i rozłączników I-NA oraz rozszerzają zakres ich stosowania. Napęd orotowy Osługa z przodu lu z oku wyłączników 2, 3 i 4-iegunowych Stopień ochrony: IP40, IK10. Instalowanie: vvmechanizm sterowania (nr kat ), jest mocowany na wyłączniku vvdźwignia napędu (nr kat ), montowane jest na pokrywie lu drzwiach oudowy vvpokrętło napędu stałe (nr kat ), jest montowane na ocznej ścianie oudowy. Kompletny napęd orotowy jest wytwarzany jako mechanizm sterowania wyłącznika, nr kat , z dźwignią nr kat lu pokrętłem nr kat Podstawa wtykowa y 63 A Pozwala uzyskać widoczną przerwę izolacyjną. Po wyjęciu wyłącznika może yć zalokowana kłódką (nie wchodzącą w skład zestawu) o średnicy kałąka maks. 8 mm. Możliwości montażu: vvw pozycji pionowej lu poziomej vvodstęp między osiami dwóch szyn: min. 200 mm vvw oudowach lu szafach Prisma. tylko do pojedynczego wyłącznika (ez modułu różnicowoprądowego i ez wyposażenia) Przyłączanie: zaciski tulejkowe dla przewodów do 35 mm 2. Blokada kłódką Umożliwia zalokowanie urządzenia w stanie otwartym lu zamkniętym kłódką (nie wchodzącą w skład zestawu) o średnicy kałąka maks. 8 mm. Otwarcie drzwi lu osłony przedniej jest możliwe przy zalokowaniu urządzenia w stanie otwartym. Osłona śru Zapoiega dotknięciu śru zaciskowych, stopień ochrony IP4. Możliwość plomowania. Osłona zacisków Zaciski urządzenia są niedostępne Możliwość plomowania Stopień ochrony z przodu IP4. Izolowany zacisk rozdzielczy 3 otwory do przewodów aluminiowych lu miedzianych: vvprzewody sztywne do 16 mm 2 vvprzewody elastyczne do 10 mm². Przystosowany do C60 > 25 A (zaciski 35 mm 2 ). Przyłącze 50mm 2 Cu / Al Do przewodów miedzianych lu aluminiowych: od 16 do 50 mm 2. Przystosowany do C60 >25 A (zaciski 35 mm 2 ). Zestaw do przyłączania przewodów z okrągłymi końcówkami Umożliwia przyłączanie z przodu lu z tyłu przewodów z końcówkami okrągłymi do 63 A (śruy M5). Składa się z części przewodzącej i izolacyjnej zapewniającej odstęp izolacyjny pomiędzy fazami. Przyłącze przewodów tylne Przyłączanie przewodu do 50 mm 2 lu końcówki. Dostarczany z osłoną zacisków 1P. Przegroda międzyiegunowa Zapewnia odstęp izolacyjny pomiędzy iegunami zależny od rodzaju zastosowanego przyłącza. Odstępnik Może yć zastosowany w celu: wyrównania urządzeń skompletowania rzędu oddzielenia urządzeń w przypadku nadmiernego przegrzania. 73

76 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria Do C60, C120, ID, I-NA Oznaczniki Maksimum 4 oznaczniki na przedniej ściance (tylko C60) 4 oznaczniki zacisków: Osłona etykiet Umieszczony na dźwigni aparatów umożliwia identyfikację urządzeń 2P, 3P, 4P. Napęd orotowy C60/C120 Typ Mechanizm sterowania wyłącznika (montowany na wyłączniku) Przedłużony, dźwignia napędu (montowane na pokrywie lu drzwiach) Pokrętło stałe przednie lu oczne montowane na rozdzielnicy Podstawa wtykowa C60/C120 (dla 1 ieguna) odstęp między osiami dwóch szyn symetrycznych: min. 200 mm Numer katalogowy Blokada kłódką C60/C120/ID/I-NA C60/ID/I-NA (opakowanie 2 szt.) C120 (opakowanie 4 szt.) Osłona śru do wyłączników C60/ID/I-NA Plomowana i podzielna (opakowanie 2 szt.) Osłona śru do Vigi C60 (opakowanie 10 szt.) Osłona śru do wyłączników C120 Plomowana i podzielna (opakowanie 2 szt.) Osłona zacisków C60/ID/I-NA 1P Plomowana (opakowanie 2 szt.) P Plomowana (opakowanie 2 szt.) P Plomowana (opakowanie 2 szt.) P Plomowana (opakowanie 2 szt.) Osłona zacisków C120 1P Plomowana (opakowanie 2 szt.) P Plomowana (opakowanie 2 szt.) 2 x P Plomowana (opakowanie 2 szt.) 3 x P Plomowana (opakowanie 2 szt.) 4 x

77 Zaezpieczenia nadprądowe i różnicowoprądowe Akcesoria Do C60, C120, ID, I-NA Izolowany zacisk rozdzielczy do C60 > 25A / ID/ I-NA Typ Numer katalogowy (opakowanie 4 szt.) (opakowanie 3 szt.) Przyłącze do kali aluminiowych do C60 > 25A / ID/ I-NA (opakowanie 1 szt.) Zestaw do przyłączania przewodów z okrągłymi końcówkami do C60/ ID/ I-NA (opakowanie 4 szt.) dopływ/odpływ Przyłącze przewodów tylne (z osłoną zacisków 1P C120) (opakowanie 4 szt.) Przegroda międzyiegunowa (opakowanie 10 szt.) Odstępnik Szerokość 9 mm Oznaczniki (str. 294) Oznaczniki Osłona etykiet do C120 (opakowanie 4 szt. ) Informacje dodatkowe Wymiary: str

78 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe z członem nadprądowym DPN N Vigi Funkcje Wyłączniki DPN N są przeznaczone do zaezpieczania owodów przed przeciążeniem i zwarciem w jednofazowych instalacjach domowych i podonych: vvcharakterystyka B ochrona odiorników o małej odporności na skutki przeciążeń termicznych i o małych prądach rozruchowych, np. w owodach z niewielką ilością źródeł światła, vvcharakterystyka C ochrona odiorników o małej odporności na skutki przeciążeń termicznych, lecz o znacznych wartościach prądu rozruchowego w owodach, np. z silnikami małej mocy, zespołami oświetleniowymi. Zintegrowane wyłączniki różnicowo- i nadmiarowoprądowe DPN N Vigi posiadają także wudowane zaezpieczenie przed prądami upływowymi w wyniku uszkodzenia izolacji, spełniają zatem funkcje: vvochrony przeciwporażeniowej osó: - przed dotykiem pośrednim (30 lu 300 ma), - przed dotykiem ezpośrednim (30 ma), vvochrony instalacji przed ryzykiem pożaru (300 ma). Dane techniczne: licza iegunów: vv1p+n - iegun fazowy zaezpieczony i iegun neutralny ez zaezpieczenia; prąd znamionowy 1-40 A przy 30 C; napięcie znamionowe (Un) 230 V AC; charakterystyka wyzwalacza magnetycznego: vvcharakterystyka B - wyzwalanie w przedziale 3-5 In, vvcharakterystyka C - wyzwalanie w przedziale 5-10 In; tropikalizacja: T2 (wilgotność względna 95% przy 55 C); mechanizm szykiego zamykania pozwala na wytrzymywanie większych prądów rozruchowych niektórych odiorników; przyłączanie przewodów zaciski tulejkowe do przewodów elastycznych 10 mm 2 i sztywnych 16 mm 2, wykorzystując szyny ziorcze i przyłącza izolowane można stosować przewody do 25 mm 2 ; sztyftowa szyna przyłączeniowa 1P + N lu 3P + N, dopuszczalne natężenie przy 40 C: vv100 A z jednym centralnym punktem zasilania, vv125 A z dwoma punktami zasilania; 76

79 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe z członem nadprądowym DPN N Vigi DPN N Vigi Typ AC Typ A Typ A-si Licza modułów 9 mm 1P+N Charakterystyka B In (A) 30 ma 300 ma 30 ma 300 ma - - N 1 4 A A A A R 16 A A N 2 25 A A A P+N Charakterystyka C In (A) 30 ma 300 ma 30 ma 300 ma 30 ma 300 ma 4 A A A A A A A A A Napięcie pracy (Ue) Częstotliwość pracy 230 V AC 50/60 Hz Wyposażenie pomocnicze str

80 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe z członem nadprądowym DPN N Vigi Połączenia 15 mm PZ2 Zakres Moment orotowy Kael miedziany twardy elastyczny lu z końcówką kalową 5,5 mm 4 do 40 A 3,5 N.m 1 do 16 mm 2 1 do 10 mm 2 1 Złącza izolowane Szyna sztyftowa 26 modułów (zestaw 2 szt.) 48 modułów DB Montaż 3 Blokada kłódką (zestaw 2 szt.) Przekładka Przewodniki 6 Przegroda międzyiegunowa Akcesoria Sygnalizacja 7 wyjścia pomocnicze SD 8 styki pomocnicze OF lu OF + SD / OF 54 mm max. Wyzwalacze 9 Wyzwalacz zanikowy MN, podnapięciowy MNs lu MNx dla przycisku otwierającego 10 wyzwalacza MX, MX + lu MSU napięcia progowego

81 Zaezpieczenia nadprądowe i różnicowoprądowe Wyłączniki różnicowoprądowe z członem nadprądowym DPN N Vigi Charakterystyka Najważniejsze funkcje Zaezpieczenie różnicowe Temperatura otoczenia (4-40A) 30 C Charakterystyka wyzwalacza ma Charakterystyka B: wyzwalanie w przedziale 3 do 5 In Charakterystyka C: wyzwalanie w przedziale 5 do 10 In PN-EN Zdolność znamionowa Icn Prąd załączalny i wyłączalny (IDm) 6000 A 6000 A Zakres (A) Wytrzymałość Zdolność łączeniowa mechaniczna Ilość cykli O-C Ilość cykli O-C 4 do y 20 A u 25 A Inne funkcje Stopień ochrony IP4/IPxxD dla części za osłoną Napięcie izolacji (Ui) 400 V Napięcie znamionowe udarowe wytrzymywane 4 kv (Uimp) Temperatura pracy Typ AC: od -5 C do +60 C Typ A oraz typ A-si : od -25 C do +60 C Temperatura składowania Od -30 C do 70 C Odporność na udar prądowy: Typ AC i typ A: 250A Typ A-si: 3kA Klasa ograniczania 3 Klasa izolacji 2 Tropikalizacja T2 (95% wilgotności względnej przy 55 C) Wymiary Masa Typ 1P+N DPN N Vigi 125 g 79

82 Zaezpieczenie przeciwprzepięciowe Seria ochronników przeciwprzepięciowych Typu 1 spełniająca wymagania normatywne w zakresie odporności na przepływ prądu udarowego o kształcie 10/350 ms (8/20 ms dla ograniczników przepięć Typu 2) nadaje się do stosowania w systemach uziemienia TT, TN-S, TN-C i 230 V IT (połączenie z przewodem neutralnym) Dodatkowo ochronniki przeciwprzepięciowe PRF1 Master mogą yć stosowane w systemie IT 400 V. Ochronniki przeciwprzepięciowe PRF1 12,5r i PRD1 są wyposażone w sygnalizację dającą możliwość zdalnego informowania o konieczności wymiany wkładu. Ochronniki przeciwprzepięciowe PRD1 są wyposażone w łatwe do wymiany wkłady. Ochronniki przeciwprzepięciowe PRF1 12.5r/PRF1 Master/ PRD1 25r/PRD1 Master Typu 1 i Typu 1+2 PRF1 12.5r/PRF1 Master/PRD1 25r/PRD1 Master Ochronnik przeciwprzepięciowy Typu 1 jest zalecany do instalacji elektrycznych w oiektach usługowych oraz w udynkach przemysłowych chronionych przez instalację odgromową ze zwodami odgromowymi pionowymi lu w postaci siatki zwodów. Chroni on instalacje elektryczne przed skutkami ezpośredniego uderzenia pioruna. Jest stosowany w celu przewodzenia prądu pioruna przy ezpośrednim trafieniu w oiekt, wpływającego od uziomu do przewodów instalacji. Musi yć zainstalowany za urządzeniem rozłączającym, od strony zasilania, takim jak ezpiecznik lu wyłącznik, którego zdolność wyłączania musi yć przynajmniej równa maksymalnemu spodziewanemu prądowi zwarcia w miejscu jego zainstalowania. Ochronniki przeciwprzepięciowe PRF r i PRD1 25 zapewniają również ochronę Typu 2 i chronią instalacje elektryczne przez ardziej dokładne ograniczanie fali przepięcia atmosferycznego. Typ ochronnika przeciwprzepięciowego Ochronnik ez wymiennego wkładu PRF1 12.5r (1P+N, 3P+N) Konstrukcja wyrou 1P+N 3P+N PRF1 12.5r T1, T PRF1 12.5r PRF1 Master T1 PRD1 25r Ochronnik z wkładem wymiennym PRD1 25r T1 + T2 PRD1 25r (1P+N, 3P+N) 1P+N 3P+N PRD1 Master (1P+N, 3P+N) PRD1 Master T PRD1 Master 80

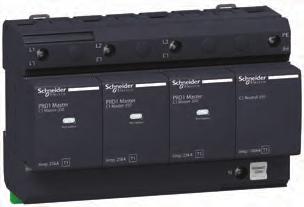

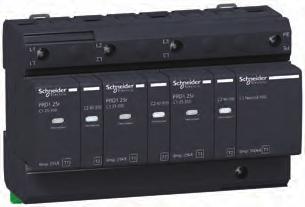

83 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRF1 12.5r/PRF1 Master/ PRD1 25r/PRD1 Master Typu 1 i Typu 1+2 PRF1 Master (1P) PRF1 12.5r (3P) PRF1 Master (2P, 3P, 4P) Połączenie punktu neutralnego Rekomendowane akcesoria 1P 2P 3P 4P Szyny sztyftowe TT, TN-S TN-C 2 x IT (1) punkt neutralny wielokrotny x IT (1) punkt neutralny pojedynczy 4 x IT (1) punkt neutralny wielokrotny PRD1 25r (1P) PRD1 25r (2P, 3P, 4P) PRD1 Master (2P, 3P, 4P) 1P 2P 3P 4P TT, TN-S 2 x x IT 230 V TN-C TT, TN-S 2 x x IT 230 V TN-C (1) Wersja ez wskaźnika 81

84 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRF1 12.5r/PRF1 Master/ PRD1 25r/PRD1 Master Typu 1 i Typu 1+2 Ochronnik ez wkładu wymiennego PRF1 12.5r Typ Licza Iimp (ka) modułów (10/350) 9 mm Prąd impulsowy Ochronnik przeciw przepięciowy Ochronnik prze ciwprze pięciowy + wyłącznik I max (ka) (8/20) Maksymalny prąd wyładowczy In - ka Typ ochronnika przeciwprzepięciowego Licza iegunów Znamionowy prąd wyładow czy Up - kv Napięciowy poziom ochrony Un - V Znamionowe napięcie sieci Uc - V Największe na pię cie trwałej pracy 1P+N /50 N/PE P / P+N /50 N/PE / PRF1 Master Typ 1 1P Ochronnik z wymiennym wkładem PRD1 25r Typ P P+N 8 25/100 N/PE / P P+N 16 25/100 N/PE / PRD1 Master Typ 1 1P P+N 8 25/100 N/PE / P P+N 16 25/100 N/PE / Element wymienny C1 Master C mm C mm C1 Neutral Numer kat. Typ ochronnika przeciwprzepięciowego Wkład wymienny Faza Przewód neutralny Typ 1 Typ 2 PRD1 25r PRD1 25r 1P PRD1 25r 1P+N PRD1 25r 3P 3 x x PRD1 25r 3P+N 3 x x PRD1 Master PRD1 Master 1P PRD1 Master 1P+N PRD1 Master 3P 3 x PRD1 Master 3P+N 3 x

85 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRF1 12.5r/PRF1 Master/ PRD1 25r/PRD1 Master Typu 1 i Typu 1+2 Dane techniczne PRF1 12.5r PRF1 Master PRD1 25r PRD1 Master Częstotliwość pracy 50 Hz 50/60 Hz 50 Hz 50 Hz Stopień ochrony Panel frontowy IP40 IP40 IP40 IP40 Zaciski IP20 IP20 IP20 IP20 Udary IK05 IK05 IK05 IK05 Czas odpowiedzi y 25 ns y 1 ms y 25 ns y 100 ns Maksymalny dodatkowy ezpiecznik typu gl/gg 160 A 315 A 315 A 315 A Wskaźnik uszkodzenia Zielony: prawidłowe działanie - Biały: prawidłowe działanie Biały: prawidłowe działanie Czerwony: uszkodzenie - Czerwony: uszkodzenie Czerwony: uszkodzenie Zdalna sygnalizacja 1 A/250 V AC - 1 A/250 V AC. 0.2 A/125 V DC 1 A/250 V AC. 0.2 A/125 V DC Przyłączenie za pomocą Przewód mm² mm² mm² mm² zacisków tulejkowych sztywny Przewód mm² mm² mm² mm² elastyczny Temperatura pracy -25 C do +60 C -40 C do +85 C -25 C do +60 C -25 C do +60 C Normy Typ 1 IEC T1. PN-EN Typ 1 IEC T1. PN-EN Typ 1 IEC T1. PN-EN Typ 1 IEC T1. PN-EN Typ 1 Typ 2 IEC T2. - IEC T2. - PN-EN Typ 2 PN-EN Typ 2 Certyfikat CE KEMAKEUR, CE KEMAKEUR, CE CE Wyór wyłącznika/ochronnika przeciwprzepięciowego Typ Iimp: Isc: przewidywany prąd zwarciowy w miejscu instalacji Prąd 10 ka 15 ka 25 ka 36 ka 50 ka impulsowy PRF1 12.5r 12.5 ka C120N 80 A charakt. C C120H 80 A charakt. C lu NG125N 80 A charakt. C NG125N 80 A charakt. C Skontaktuj się z nami PRF1 Master 35 ka Compact NSX160B 160 A TM Compact NSX160F 160 A Compact NSX160N 160 A PRD1 25r 25 ka NG125N 80 A charakt. C - PRD1 Master 25 ka NG125N 80 A charakt. C NG125H 80 A charakt. C NG125L 80 A charakt. C Akcesoria Typ Licza iegunów Numer kat. Szyna sztyftowa 4 P Szyna sztyftowa 6 P Szyna sztyftowa 8 P Przewód elastyczny o długości 200 mm (PRF1 Master)

86 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD Typu 2 lu 3 z wyjmowanymi wkładami Ochronniki przeciwprzepięciowe PRD umożliwiają szyką wymianę uszkodzonych wkładek z elementami warystorowymi. Ochronniki przeciwprzepięciowe Typu 2 są adane udarami prądowymi 8/20. Ochronniki przeciwprzepięciowe Typu 3 są adane udarami kominowanym napięciowymi 1,2/50 oraz prądowymi 8/20. Każdy ochronnik przeciwprzepięciowy ma określony zakres zastosowania: Ochrona na wejściu (Typ 2): vv PRD65(r) jest zalecany dla wysokiego poziomu ryzyka (miejsce mocno eksponowane) vv PRD40(r) jest zalecany dla średniego poziomu ryzyka vvprd20(r) jest zalecany dla niskiego poziomu ryzyka Ochrona drugiego stopnia (Typ 2 lu 3): vvprd8 (r) zapewnia ochronę drugiego stopnia urządzeń odiorczych i jest instalowany kaskadowo z ochronnikami przeciwprzepięciowymi instalowanymi na wejściu. Taki ochronnik przeciwprzepięciowy jest wymagany do instalacji lisko odiorników, gdy znajdują się one w odległości większej niż 30 m od ochronnika przepięć instalowanego na wejściu. Ochronniki przeciwprzepięciowe z wyjmowanymi wkładami z oznaczeniem r są wyposażone w sygnalizację dającą możliwość zdalnego informowania o konieczności wymiany wkładki. Maksymalny prąd wyładowczy (lmax) 65 ka Wysoki poziom ryzyka (miejsce mocno eksponowane) Rodzaj ochrony Na wejściu PRD65 Drugiego stopnia (Typ 2 lu 3) 1P+N 40 ka Średni poziom ryzyka PRD40 20 ka Niski poziom ryzyka PRD20 3P+N 8 ka PRD8 Wkładka 84

87 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD Typu 2 lu 3 z wyjmowanymi wkładami Rodzaj sieci 1P+N 3P+N 1P 2P 3P 4P System uziemienia Zdalna Typ sygnalizacja ochronnika Element zaezpieczający IT PRD65r 1P IT Charakt. C 50 A TT & TN PRD65r 1P TT & TN-S PRD65r 1P+N TN PRD65r 2P IT PRD65r 3P IT TN-C PRD65r 3P TT & TN-S PRD65r 3P+N TN-S PRD65r 4P TT & TN PRD40r 1P Charakt. C 40 A TT & TN PRD40 1P TT & TN-S PRD40r 1P+N TT & TN-S PRD40 1P+N TN PRD40r 2P TN PRD40 2P TN-C PRD40r 3P TN-C PRD40 3P IT PRD40r 3P IT TT & TN-S PRD40r 3P+N TT & TN-S PRD40 3P+N IT PRD40r 4P IT TN-S PRD40r 4P TN-S PRD40 4P TT & TN PRD20 1P Charakt. C 25 A TT & TN-S PRD20r 1P+N TT & TN-S PRD20 1P+N TN PRD20 2P TN-C PRD20 3P IT PRD20r 3P IT TT & TN-S PRD20r 3P+N TT & TN-S PRD20 3P+N IT PRD20r 4P IT TN-S PRD20 4P TT & TN PRD8 1P Charakt. C 20 A TT & TN-S PRD8r 1P+N TT & TN-S PRD8 1P+N TN-S PRD8 2P TN-C PRD8 3P IT PRD8r 3P IT TT & TN-S PRD8r 3P+N TT & TN-S PRD8 3P+N IT PRD8r 4P IT TN-S PRD8 4P 85

88 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD Typu 2 lu 3 z wyjmowanymi wkładami Typ ochronnika Licza iegunów przeciwprzepięciowego Licza modułów 9 mm Imax (ka) Maksymalny prąd wyładowczy In (ka) Znamio nowy prąd wyładow czy PRD65 PRD65r 1P IT 1P PRD65r 1P 1P PRD65r 1P+N 1P+N 4 PRD65r 2P 2P PRD65r 3P IT 3P 6 PRD65r 3P 3P PRD65r 3P+N 3P+N 8 PRD65r 4P 4P PRD40 PRD40r 1P 1P PRD40 1P 1P PRD40r 1P+N 1P+N 4 PRD40 1P+N 1P+N PRD40r 2P 2P PRD40 2P 2P PRD40r 3P 3P 6 PRD40 3P 3P PRD40r 3P IT 3P PRD40r 3P+N 3P+N 8 PRD40 3P+N 3P+N PRD40r 4P IT 4P PRD40r 4P 4P PRD40 4P 4P PRD20 PRD20 1P 1P PRD20r 1P+N 1P+N 4 PRD20 1P+N 1P+N PRD20 2P 2P PRD20 3P 3P 6 PRD20r 3P IT 3P PRD20r 3P+N 3P+N 8 PRD20 3P+N 3P+N PRD20r 4P IT 4P PRD20 4P 4P PRD8 (1) PRD8 1P 1P PRD8r 1P+N 1P+N 4 PRD8 1P+N 1P+N PRD8 2P 2P PRD8 3P 3P 6 PRD8r 3P IT 3P PRD8r 3P+N 3P+N 8 PRD8 3P+N 3P+N PRD8r 4P IT 4P PRD8 4P 4P Typ Wkład wymienny dla Numer katalogowy C PRD65r IT C PRD65r C PRD40r IT C PRD40, PRD40r C PRD20r IT C PRD20, PRD20r C PRD8r IT C PRD8, PRD8r C przewód neutralny Wszystkie wyroy

89 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD Typu 2 lu 3 z wyjmowanymi wkładami Up (kv) Napięciowy poziom ochrony Un (V) Znamio no we napię cie sieci Uc (V) Największe napięcie trwałej pracy CM DM CM DM L/t N/t L/N L/t N/t L/N Numer katalo gowy y y y 1.5 y y 1.5 y y / y y 1.5 y y 1.5 y y y y 1.4 y y 1.4 y y 1.4 y y 1.4 y y / y y y 1.4 y y 1.4 y y 1.9 y y 1.4 y y 1.4 y y y 1.4 y y 1.4 y y 1.1 y y / y y 1.4 y y 1.4 y y 1.5 y y 1.1 y Typ 2 / Typ 3 y 1 / y y 1.4 / y 1.1 y 1 / y y 1.4 / y 1.1 y 1 / y y 1 y y / y y 1.4 / y 1.1 y 1 / y y 1.4 / y 1.1 y 1 / y y 1.5 y y 1 y CM: try wspólny (faza do ziemi i przewód neutralny do ziemi) DM: try różnicowy (faza do przewodu neutralnego) (1) Uoc: udar złożony, napięcie:10 kv Dane techniczne Częstotliwość pracy 50/60 Hz Napięcie znamionowe 230/400 V AC Prąd pracy ciągłej Ic < 1 ma Maksymalny dodatkowy ezpiecznik typu gl/gg PRD 8,20,40: 125A PRD 65: 160A Czas odpowiedzi < 25 ns Wskaźnik uszkodzenia: Biały działanie Wskaźnik mechaniczny zielony/czerwony Czerwony uszkodzenie Zdalne wskazanie stanu uszkodzenia przez styk NO, NZ 250 V / 0.25 A Rodzaj zacisków przyłączeniowych zaciski tulejkowe 2.5 do 35 mm² Temperatura pracy -25 C do +60 C Normy IEC T2 & PN-EN Typ 2 87

90 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD-DC Napięcia stałego DC typu 2 z wyjmowanymi wkładami Ochronniki przeciwprzepięciowe PRD-DC napięcia stałego są zaprojektowane do ochrony przed przepięciami atmosferycznymi paneli fotowoltaicznych oraz wejść inwertera napięcia stałego. Powinien yć zainstalowany w rozdzielni wewnątrz udynku. Jeśli rozdzielnia znajduje się na zewnątrz, musi yć szczelna i wodoodporna. Ochronniki przeciwprzepięciowe PRD-DC są wyposażone w łatwe do wymiany wkłady. Posiadają sygnalizację dającą możliwość zdalnego informowania o konieczności wymiany wkładu. PRD 40r-600DC Normy IEC T2 PN-EN Typ 2. Certyfikaty e PRD 40r-1000DC Schemat wewnętrzny Maksy malny prąd wyładowczy Imax (ka) Znamionowy prąd wyładowczy In (ka) Napięciowy poziom ochrony Un (V DC) Znamionowe napięcie sieci Uc (V DC) Maksymalne napięcie pracy ciągłej Uoc (V DC) Napięcie w owodzie nie o cią żonym U (V DC) Licza modułów 9 mm CM DM CM DM L+/t L-/t L+/L- L+/t L-/t L+/L- PRD 40r-600DC L+ L Numer kat. PRD 40r-1000DC L+ L CM: Try wspólny DM: Try różnicowy Wkłady wymienne Typ Wkład wymienny dla Numer kat. C PRD 40r-1000DC C PRD 40r-600DC C neutralny-340 PRD 40r-600DC Wkłady wymienne 88

91 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRD-DC Napięcia stałego DC typu 2 z wyjmowanymi wkładami Dane techniczne Częstotliwość pracy Prąd stały Czas odpowiedzi < 25 ns Rodzaj zacisków Zaciski tulejkowe 2.5 do 35 mm 2 przyłączeniowych Wskaźnik uszkodzenia Przy wkładach Biały działanie Czerwony uszkodzenie Przez styk NZ/NO 250 V / 0.25 A Temperatura pracy -25 C do +60 C Temperatura przechowywania -40 C do +85 C Stopień ochrony Zaciski: IP20 Panel frontowy: IP20 IK03 Generator Połączenie W zależności od odległości między generatorem a przetwornicą napięcia może yć konieczne zainstalowanie dwóch lu więcej ochronników przeciwprzepięciowych ay zapewnić ochronę ou urządzeń. Generator Przetwornica Przetwornica 89

92 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PF Typu 2 lu 3 Wieloiegunowe jednoczęściowe ochronniki przeciwprzepięciowe PF są dostosowane do systemów uziemienia: TT, TN S, TN-C. Ochronniki przeciwprzepięciowe Typu 2 są adane udarami prądowymi 8/20. Ochronniki przeciwprzepięciowe Typu 3 są adane udarami kominowanym napięciowymi 1,2/50 oraz prądowymi 8/20. Każdy ochronnik przeciwprzepięciowy ma określony zakres zastosowania: Ochrona na wejściu (Typ 2): vvpf65(r) jest zalecany dla wysokiego poziomu ryzyka (miejsce mocno eksponowane) vvpf40(r) jest zalecany dla średniego poziomu ryzyka vvpf20(r) jest zalecany dla niskiego poziomu ryzyka Ochrona drugiego stopnia (Typ 2 lu 3): vvpf8 zapewnia ochronę drugiego stopnia urządzeń odiorczych i jest instalowany kaskadowo z ochronnikami przeciwprzepięciowymi instalowanymi na wejściu. Ten ochronnik przeciwprzepięciowy powinien yć instalowany lisko odiorników, gdy znajdują się one w odległości większej niż 30 m od ochronnika przepięć instalo wanego na wejściu. Ochronniki przeciwprzepięciowe PF z oznaczeniem r są wyposażone w sygnalizację dającą możliwość zdalnego informowania o konieczności wymiany wkładki. Znamionowy prąd wyładowczy (lmax) 65 ka Wysoki poziom ryzyka (miejsce mocno eksponowane) Rodzaj ochrony Na wejściu PF65 Drugiego stopnia (Typ 2 lu 3) 1P+N. 40 ka Średni poziom ryzyka PF40 20 ka Niski poziom ryzyka PF20 3P+N. 8 ka PF8 90

93 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PF Typu 2 lu 3 Rodzaj sieci 1P+N 3P+N 1P 2P 3P 4P System uziemienia Zdalna sygnalizacja Typ ochronnika Element zaezpieczający TT & TN PF 65 1P Charakt. C 50A TT & TN-S PF65 1P+N TN-C PF65 2P TN-C PF65 3P TT & TN-S PF65r 3P+N TT & TN-S PF65 3P+N TN-S PF65r 4P TT & TN PF40 1P Charakt. C 40A TT & TN-S PF40 1P+N TN PF40 2P TN-C PF40 3P TT & TN-S PF40r 3P+N TT & TN-S PF40 3P+N TN-S PF40r 4P TN-S PF40 4P TT & TN PF20 1P Charakt. C 25A TT & TN-S PF20 1P+N TN PF20 2P TN-C PF20 3P TT & TN-S PF20 3P+N TN-S PF20 4P TT & TN PF8 1P Charakt. C 20A TT & TN-S PF8 1P+N TN PF8 2P TN-C PF8 3P TT & TN-S PF8 3P+N TN-S PF8 4P 91

94 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PF Typu 2 lu 3 Typ ochronnika Licza iegunów przeciwprzepięciowego Licza modułów 9 mm Imax (ka) Maksymalny prąd wyładowczy In (ka) Znamionowy prąd wyładowczy PF65 PF65 1P 1P PF65 1P+N 1P+N 4 PF65 2P 2P PF65 3P 3P 8 PF65r 3P+N 3P+N PF65 3P+N 3P+N PF65r 4P 4P PF40 PF40 1P 1P PF40 1P+N 1P+N 4 PF40 2P 2P PF40 3P 3P 8 PF40r 3P+N 3P+N PF40 3P+N 3P+N PF40r 4P 4P PF40 4P 4P PF20 PF20 1P 1P PF20 1P+N 1P+N 4 PF20 2P 2P PF20 3P 3P 8 PF20 3P+N 3P+N PF20 4P 4P PF8 (1) PF8 1P 1P PF8 1P+N 1P+N 4 PF8 2P 2P PF8 3P 3P 8 PF8 3P+N 3P+N PF8 4P 4P 92

95 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PF Typu 2 lu 3 Up - (kv) Napięciowy poziom ochrony Un (V) Znamionowe napięcie sieci Uc (V) Najwięk sze na pię cie trwałej pracy CM DM CM DM L/t N/t L/N L/t N/t L/N Numer katalogowy y y 1.5 y y 1.5 y y / y 1.5 y y 1.5 y y 1.5 y y y 1.5 y y 1.5 y y / y 1.5 y y 1.5 y y 1.5 y y 1.5 y y y 1.5 y y 1.1 y y / y 1.5 y y 1.1 y Typ 2 / Typ 3 y 1 / y y 1.5 / y 1.2 y 1.4 / y y 1 / y 1.1 y 1 / y y 1 / y / y 1.5 / y 1.2 y 1.4 / y y 1 / y 1.1 y 1 / y CM: try wspólny (faza do ziemi i przewód neutralny do ziemi) DM: try różnicowy (faza do przewodu neutralnego) (1) Uoc: udar złożony napięcie:10 kv Dane techniczne Częstotliwość pracy 50/60 Hz Napięcie znamionowe 230/400 V AC Prąd pracy ciągłej Ic < 1 ma Czas odpowiedzi < 25 ns Maksymalny dodatkowy ezpiecznik typu gl/gg PF 8,20,40: 125A PF 65: 160A Wskaźnik uszkodzenia: Biały działanie Wskaźnik mechaniczny zielony/czerwony Czerwony uszkodzenie Zdalne wskazanie stanu uszkodzenia przez styk NO, NZ 250 V / 0.25 A Rodzaj zacisków przyłączeniowych zaciski tulejkowe 2.5 do 35 mm² Temperatura pracy -25 C do +60 C Normy IEC T2 & PN-EN Typ 2 93

96 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe Quick PRD Typu 2 lu 3 z wymiennymi wkładami Ochronniki przeciwprzepięciowe Quick PRD umożliwiają szyką wymianę uszkodzonych wkładek z elementami warystorowymi. Posiadają sygnalizacje dającą możliwość zdalnego informowania o konieczności wymiany wkładki. Chronią urządzenia elektryczne i elektroniczne przed indukowanymi przepięciami atmosferycznymi. Inowacyjne ochronniki przeciwprzepięciowe Quick PRD z wudowanym doezpieczeniem (wyłącznik nadprądowy). Każdy tego rodzaju ochronników przeciwprzepięciowych jest wykorzystywany do: ochrony na wejściu (Typ 2): vvquick PRD 40r jest zalecany dla średniego poziomu ryzyka vvquick PRD 20r jest zalecany dla przeciętnego poziomu ryzyka ochrony drugiego stopnia (Typ 2 alo 3): vvquick PRD 8r zapewnia drugi stopień ochrony urządzeń odiorczych i jest instalowany kaskadowo z ochronnikami przeciwprzepięciowymi instalowanymi na wejściu. Taki ochronnik przeciwprzepięciowy powinien yć instalowany lisko odiorników, gdy znajdują się one w odległości większej niż 30 m od ochronnika przepięć instalowanego na wejściu. Quick PRD 8r, 1P+N. Dane techniczne Napięcie znamionowe Zdolność zwarciowa wyłącznika Częstotliwość pracy Prąd pracy ciągłej Ic 230/400 V AC Isc = 25 ka (50 Hz) 50/60 Hz < 1 ma Quick PRD 40r, 3P+N. Czas odpowiedzi < 25 ns Stopień ochrony IP40 dla części frontowej IK05 Sposó przyłączenia Zaciski tulejkowe, 2.5 do 35 mm² Wskaźnik uszkodzenia: Przy wkładkach Biały działanie Czerwony uszkodzenie Dźwignia w pozycji OFF: czerwony wskaźnik Przez styk NZ/NO 250V AC/2A Temperatura pracy -25 C do +60 C Temperatura przechowywania -40 C do +70 C Normy IEC T2 & PN-EN Typ 2 Certyfikaty NF, KEMA KEUR (Quick PRD 8r, 20r) Schematy 14 1P+N / 3P+N. 3P. 94

97 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe Quick PRD Typu 2 lu 3 z wymiennymi wkładami Typ ochronnika przeciwprzepięcio - wego Licza iegunów Licza modułów 9 mm Imax (ka) Maksy malny prąd wyła dowczy In (ka) Znamionowy prąd wyłado w- czy Up (kv) Napięciowy poziom ochrony System uziemienia Un (V) Znamionowe Uc (V) Najwięk sze na pię cie napięcie trwałej pracy zasilania CM DM CM DM Numer kat. L/t N/t L/N L/t N/t L/N Quick PRD 40r Quick PRD 40r 1P+N TT & TN-S Quick PRD 40r 3P TN-C & IT 230 V 230/ Quick PRD 40r 3P+N TT & TN-S Quick PRD 20r Quick PRD 20r 1P+N TT & TN-S Quick PRD 20r 3P TN-C & IT 230 V 230/ Quick PRD 20r 3P+N TT & TN-S Quick PRD 8r (2) Typ 2 / Typ 3 Quick PRD 8r 1P+N / / /1.4 TT & TN-S Quick PRD 8r 3P / TN-C & IT 230 V 230/ Quick PRD 8r 3P+N / / /1.4 TT & TN-S CM: try wspólny (między fazą/ziemią a przewodem neutralnym/ziemią). DM: try różnicowy (między przewodem fazowym a przewodem neutralnym). (1) Up (MCB + SPD): całkowita wartość zmierzona między wyłącznikiem nadprądowym (MCB) w loku przyłączeniowym a przewodem PE na zacisku ochronnika przeciwprzepięciowego (SPD). (2) Uoc: otwarty owód napięciowy dla udaru kominowanego: 10 kv. Wkłady wymienne Wkłady wymienne Typ Wkład wymienny dla Up (wkład) Numer kat. (kv) C Quick PRD 40r C Quick PRD 20r C Quick PRD 8r C neutral-350 Wszystkie produkty Akcesoria Blok zacisków uziemiających Typ Numer katalogowy Podstawa szerokość 4 loki PRA90053 Zestaw zacisków 25 mm 2 5 szt. w kompl. PRA90046 Uwaga praktyczna: lok zacisków uziemiających powinien składać się z 1 podstawy i 1 zestawu zacisków 95

98 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRC, PRI Zastosowanie Ochrona analogowych linii telefonicznych: ochronnik PRC służą do ochrony aparatów telefonicznych, PABX, modemów, itp. Ochrona systemów dwuliniowych niskoprądowych ez wspólnego potencjału odniesienia lu 4 liniowych ze wspólnym potencjałem odniesienia: ochronniki PRI służą do ochrony układów pomiarowych, wejść PLC (czujników), wejść zasilaczy DC do 53 V oraz wejść zasilaczy AC do 37 V. Prąd wejściowy nie może przekraczać 300 ma. L'1 L1 L'2 L L'1 L1 L'2 L2 3 Linia L1 Przewód 7-8 Linia L1 Przewód 5-6 Linia L2 Przewód Linia L2 Przewód Linia L 1 Przewód 1-2 Linia L 2 Przewód 7-8 t Przewód 3 t Przewód IN Od strony linii IN Od strony linii OUT Od strony ochrony OUT Od strony ochrony PRC PRI Napięcie znamionowe (Un) < 130 V AC 48 V CC Zastosowanie Sieć telefoniczna analogowa Przekaźnik telefoniczny Sieć telefoniczna cyfrowa Sieć automatyki Zasilacz VLV (12 48 V) Kompatyilność xdsl Dane techniczne PRC PRI Numer kat Licza chronionych linii 2 2 Licza modułów 9 mm 2 2 Kategoria IEC/VDE C1, C2, C3, D1, B2 C1, C2, C3, D1, B2 Największe napięcie stałej pracy (Uc) 180 V CC, 130 V AC 53 V CC, 37 V AC Napięciowy poziom ochrony (Up) 300 V 70 V Znamionowy prąd wyładowczy (8/20) (In) 10 ka 10 ka Maksymalny prąd wyładowczy (8/20) (Imax) 18 ka 10 ka Czas odpowiedzi < 500 ns y 1 ns Znamionowy prąd impulsowy 100 A 70 A Prąd znamionowy (I N ) 450 ma (do 45 C) 300 ma (do 45 C) Oporność wzdłużna 2,2 Ω 4,7 Ω Wskaźnik uszkodzenia Utrata sygnału Utrata transmisji Temperatura pracy -40 C do +85 C -40 C do +85 C Temperatura przechowywania -25 C do +60 C -25 C do +60 C Stopień ochrony Zaciski IP20 IP20 Panel frontowy IP40 IP40 IK

99 Zaezpieczenie przeciwprzepięciowe Ochronniki przeciwprzepięciowe PRC, PRI Podłączenie Przewód elastyczny: 0,2 2,5 mm 2 Przewód sztywny : 0,2 4 mm 2 8 mm 3 mm 0,8 N.m PRC 3 PRI Łączniki Czujnik analogowy Wymiary (mm)

100 Przekaźniki kontrolne Przekaźniki kontroli faz RCP Kontroli prądu RCI Kontroli napięcia RCU Kontroli klimatyzacji RCC Funkcje RCP Przekaźnik kontroli faz monitoruje kierunek i asymetrię faz oraz oecność napięcia we wszystkich trzech faz (zasilanie silników, itp.). Sygnalizuje rak fazy i odwrotną kolejność faz. RCI Przekaźnik kontroli prądu monitoruje prąd płynący w owodzie i sygnalizuje osiągnięcie nastawionej wartości. RCU Przekaźnik kontroli napięcia monitoruje różnicę potencjału w owodzie i sygnalizuje osiągnięcie nastawionej wartości. RCC Przekaźnik kontroli klimatyzacji monitoruje zasilanie klimatyzacji i zapoiega jej nagłemu ponownemu uruchomieniu po zaniku lu odchyleniu napięcia. Wspólne dane techniczne Nastawianie parametrów: vvna płycie czołowej vvezpośrednio potencjometrem vvprzy użyciu śruokręta. Dokładność nastawienia: ± 10% pełnego zakresu Częstotliwość: Hz Temperatura pracy: ºC Poór mocy: 3 VA Sygnalizacja: vvzielona dioda LED świeci po załączeniu zasilania vvczerwona dioda LED świeci po wystąpieniu zakłócenia. Wyjście przez przełączalne styki 8 A przy 250 V AC (cos j = 1). Przyłączanie: zaciski tulejkowe do przewodów sztywnych od 1,5 do 6 mm 2. Indywidualne dane techniczne RCP Napięcie roocze: 400 V AC ± 15%. Nastawianie poziomu asymetrii faz: 5 25%. Histereza: stała, 5% nastawionego poziomu. Kontrola kolejności faz. Kontrola oecności trzech faz. Opóźnienie wyzwolenia: 0,3 s. RCI Pomiar: vvzakres: 0,15 10 A vvautomatyczne rozpoznanie prądu stałego i przemiennego vv2 zakresy pomiarowe zależne od oprzewodowania: V i V. Kontrola przeciążenia i niedociążenia (wyór przełącznikiem). Nastawiany poziom od % Histereza nastawialna od 5 50% Zestyk ezpieczeństwa Opóźnienie reakcji na przekroczenie progu: 0,1 10 s. Zasilanie: 230 V AC Możliwość zachowania zakłócenia w pamięci i usunięcia go. Możliwość współpracy z przekładnikiem prądowym TI o przekładni X/5. RCU Pomiar: vvzakres: 0,15 10 A vvautomatyczne rozpoznanie prądu stałego i przemiennego vv2 zakresy pomiarowe zależne od oprzewodowania: V i V. Kontrola odchylenia napięcia w górę i w dół (wyór przełącznikiem) Nastawiany poziom od % Histereza nastawialna od 5 50% Zestyk ezpieczeństwa Opóźnienie reakcji na przekroczenie progu: 0,1 10 s. Zasilanie: 230 V AC Możliwość zachowania zakłócenia w pamięci i usunięcia go. RCC Napięcie roocze: 230 V AC Nastawiany poziom: ± 5 15% napięcia Opóźnienie reakcji na przekroczenie poziomu: 3 lu 6 minut (zależnie od oprzewodowania). 98

101 Przekaźniki kontrolne Przekaźniki kontroli faz RCP Kontroli prądu RCI Kontroli napięcia RCU Kontroli klimatyzacji RCC Typ Numer katalogowy RCP L1 L2 L3 F= 60 Hz Licza modułów 9 mm RCI L N RCU L N RCC L { 6 min 3 min N Informacje dodatkowe Przekładniki prądowe: str. 133 Porady praktyczne: str

102 Sterowanie Rozłączniki I 20 do 125 A Wyposażenie i akcesoria Funkcje Rozłączniki I Rozłączniki I łączą w soie następujące funkcje: sterowanie (otwieranie i zamykanie owodów pod ociążeniem) odłączanie. Wyposażenie Styki pomocnicze NZ/NO Sygnalizują stan rozłącznika otwarty lu zamknięty. Akcesoria Plomowana osłona zacisków (górna i dolna) Uniemożliwia dostęp do zacisków urządzenia. Osłona śru Uniemożliwia dostęp do śru zaciskowych. Napęd orotowy Umożliwia sterowanie rozłącznikiem z przodu lu z oku. Blokada kłódką Blokuje rozłącznik w stanie otwartym lu zamkniętym. Szyna sztyftowa Ułatwia zasilanie urządzenia. Dane techniczne Zgodność z normami: vvi 20, 32 A: PN-EN vvi 40 i 63 A: PN-EN vvi 40, 63, 100 i 125 A:PN-EN : stopień zanieczyszczenia 3 napięcie izolacji: 500 V AC napięcie udarowe: 6 kv stopień ochrony: IP4 (od przodu) częstotliwość: Hz dopuszczenie USE dla I 20,32 i 63 A zastosowanie przy prądzie stałym: 48 V (110 V przy szeregowym połączeniu dwóch iegunów) Trwałość mechaniczna: vvi 20 i 32 A: cykli łączeniowych vvi 40,63,100 i 125 A: cykli łączeniowych. Trwałość łączeniowa: AC22, cos j = 0,6 vvi = 20 i 32 A: cykli łączeniowych vvi = 40 i 63 A: cykli łączeniowych vvi = 100 A: cykli łączeniowych vvi = 125 A: 2500 cykli łączeniowych. Prąd zwarciowy wytrzymywany: 20 x In (1 s) Prąd zwarciowy umowny (Inc): I 20, 32 A (PN-EN ): 3 ka. Tropikalizacja: T2 (wilgotność względna 95 % przy 55 ºC). Przyłączanie do zacisków tulejkowych dla przewodów: vvsztywnych / elastycznych 10 mm 2 dla I 20 i 32 A vvsztywnych lu szyn sztyftowych 50 mm 2, elastycznych 35 mm 2 dla I 40, 63, 100 i 125 A. Rozłączniki z lampką sygnalizacyjną: vvdostarczane z czerwoną neonową lampką sygnalizacyjną 230 V vvwymienna lampka sygnalizacyjna: żarówka 12, 24, 48 V AC/DC (1,2 W). Wyposażenie Styki pomocnicze NZ/NO Prąd wyłączalny styków: vv3 A przy 400 V AC vv6 A przy 230 V AC. Mocowanie zatrzaskowe na szynie symetrycznej po lewej stronie rozłącznika. Przyłączanie do zacisków tulejkowych dla przewodów do 10 mm 2. Akcesoria Osłony śru zaciskowych Dla I 40, 63, 100 i 125 A. Podzielne, przystosowane do plomowania. 100

103 Sterowanie Rozłączniki I 20 do 125 A Wyposażenie i akcesoria Napęd orotowy IP54 Zestawianie: vvjako podzespół napędu rozłącznika vv pokrętło z przodu lu z oku (tylko po prawej stronie) lu z pokrętłem przedłużonym. Blokada kłódką do kłódki o średnicy kałąka 8 mm (nie wchodzącej w skład zestawu) (możliwe 2 kłódki na zewnętrznych iegunach do odłączników 3P i 4P dla I 40, 63, 100 i 125A). Szyny sztyftowe 1P, 2P, 3P i 4P Dla I 40, 63, 100 i 125A. Dopuszczalne natężenie prądu przy 40 C: vv100 A z jednym punktem zasilania vv125 A z dwoma punktami zasilania. Rozłączniki I Typ Prąd Napięcie Numer Licza znamionowy (V AC) katalogowy modułów (A) 9 mm 1P P P P Rozłączniki z lampką sygnalizacyjną 1P P Wyposażenie Styki pomocnicze NZ/NO

104 Sterowanie Rozłączniki I 20 do 125 A Wyposażenie i akcesoria Lampka sygnalizacyjna Typ Numer katalogowy Czerwona lampka neonowa 10 szt. 230 V AC Czerwona zarówka 10 szt. 12 V AC/DC szt. 24 V AC/DC szt. 48 V AC/DC Wyposażenie zestawiane Napęd orotowy do rozłączników o szerokości min. 4 moduły Podzespół napędu rozłącznika Pokrętło przedłużone Pokrętło ezpośrednie Blokada kłódką 2 szt Akcesoria do I 20 i 32 A Modułowa plomowana osłona zacisków dla 2 modułów 9 mm Akcesoria do I 40, 63, 100, i 125 A Osłona śru zaciskowych 2 szt Plomowana osłona zacisków 1P P P P Szyny sztyftowe 1P P P P Złącze , 14882, 14883, Informacje dodatkowe Poradnik zastosowania: str

105 Sterowanie Rozłączniki I-NA 40 i 63 A Funkcje Rozłączniki I-NA z wyzwalaczem łączą w soie następujące funkcje: sterowanie (otwieranie i zamykanie owodów pod ociążeniem) odłączanie. Przeznaczone są do rozdzielnic lu oudów w udownictwie powszechnym i przemysłowym, z możliwością zdalnego otwierania przy użyciu wyzwalacza. Doudowane przełączalne styki pomocnicze OF.S Sygnalizują stan rozłącznika zamknięty lu otwarty. Umożliwiają doudowanie styków pomocniczych i wyzwalaczy (patrz str. 287 i 68). Dane techniczne Prąd znamionowy (In) przy 40 ºC: 40 i 63 A Częstotliwość: Hz Zgodność z normami: vvpn-en vvpn-en : stopień zanieczyszczenia 3 napięcie izolacji (Ui); 500 V AC napięcie udarowe (Uimp): 6 kv stopień ochrony IP4 od przedniej strony. Kategoria użytkowania: AC23A Odłączanie izolacyjne ze wskaźnikiem otwarcia skutecznego. Stan otwarcia jest sygnalizowany zielonym paskiem na dźwigni napędowej. Wskaźnik informuje, że nastąpiło otwarcie we wszystkich trzech iegunach. Trwałość mechaniczna: cykli łączeniowych Trwałość łączeniowa: AC23A, cos j = 0,4: 5000 cykli łączeniowych Prąd zwarciowy wytrzymywany (Icw): 16 In / 1 s. Tropikalizacja: T2 (wilgotność względna 95 % przy 55 ºC). Przyłączanie do zacisków tulejkowych dla przewodów: vvsztywnych 50 mm 2 vvelastycznych 35 mm 2. Temperatura pracy: C. Temperatura składowania: C. Masa (g): Typ 2P 4P Doudowane styki pomocnicze OF.S Prąd wyłączalny styków: vv3 A przy 400 V AC vv6 A przy 230 V AC. Mocowanie zatrzaskowo na szynie symetrycznej po lewej stronie rozłącznika. Przyłączanie do zacisków tulejkowych (dla przewodów do 10 mm 2 ). Rozłączniki I-NA Typ 2P 1 3 Napięcie (V AC) Prąd znamionowy (A) Numer Licza katalogowy modułów 9 mm P

106 Sterowanie Przełączniki CM Funkcje Przełączniki CM umożliwiają następujące rodzaje sterowania: Przełącznik dwupozycyjny Przełącznik trójpozycyjny 1 zespół sty ków prze łą czal nych 2 zespoły styków prze łą czal nych 1 NO + 1 NZ 1 zespół sty ków prze łą czal nych 2 zespoły styków prze łą czal nych 0 I I 0 I 2 4 I 0 II 2 4 I 0 II Dane techniczne 1 5 Napięcie znamionowe: 250 V AC. Prąd znamionowy: 20 A. Trwałość łączeniowa: 2 zespoły styków przełączalnych cykli AC22. Zgodność z normami: PN-EN , PN-EN Temperatura pracy: - 20 ºC do +50 ºC. Temperatura składowania: - 40 ºC do +80 ºC. Tropikalizacja: T2 (wilgotność względna 95 % przy 55 ºC). Przyłączanie przewodami sztywnymi lu elastycznymi z końcówkami lu ez: vvzaciski tulejkowe do 2 x 2,5 mm 2, śruy +/-, śruokręt Pozidriv nr. 1 vvprzesunięte zaciski ułatwiają przyłączanie przewodów. Przełącznik CM dwupozycyjny Licza modułów 9 mm Styki Numer katalogowy zespół styków przełączalnych zespoły styków przełączalnych NO + 1 NZ Przełącznik CM trójpozycyjny 2 1 zespół styków przełączalnych zespoły styków przełączalnych

107 Sterowanie Przełączniki pozycyjne CMB, CMC, CMD i CME Funkcje Przełączniki (orotowe) CMB, CMC, CMD i CME pozwalają na ręczne sterowanie owodami elektrycznymi. Przełączniki (orotowe) umożliwiają następujące rodzaje sterowania: CMB 2 zespoły styków przełączalnych CMC 1 NZ + 1 NO 1 3 CMB CMD 1 zespół styków przełączalnych CME 1 NZ + 1 NO 1 3 CMC CMD CMB Przełącznik z dwoma zespołami styków przełączalnych do ręcznego sterowania owodem z dwoma kierunkami pracy oraz z pozycją wyłączenia. Przykład: sterowanie elektryczne metalowymi zasłonami: pozycja 1 = do góry pozycja 0 = wyłączony pozycja 2 = do dołu. CMC Przełącznik dwupozycyjny (ZAŁ WYŁ) z lokadą kluczem w ou pozycjach. CME CMD Przełącznik czteropozycyjny do sterowania owodem z wymuszonym tryem pracy. Przykład: sterowanie wentylatorem: pozycja 0 = wyłączony pozycja 1 = załączony, mała prędkość pozycja 2 = załączony, duża prędkość pozycja 3 = sterowanie zdalne pozycja 4 = sterowanie automatyczne. CME Przełącznik dwupozycyjny przeznaczony szczególnie do owodów elektronicznych pracujących przy niskim napięciu i o małych prądach. 105

108 Sterowanie Przełączniki pozycyjne CMB, CMC, CMD i CME Dane techniczne Napęd orotowy Maksymalne napięcie pracy: 440 V, 50/60 Hz. Prąd znamionowy termiczny: 10 A. Temperatura pracy: - 20 ºC do +55 ºC. Temperatura składowania: - 25 ºC do +80 ºC. Trwałość mechaniczna (AC21A 3 x 440 V): przestawień. Trwałość łączeniowa: przestawień. Przyłączanie: zaciski śruowe dla przewodów do 1,5 mm 2. Zgodność z normą: PN-EN : Indywidualne dane techniczne CME Zakres napięcia 1 V 440 V AC/DC: Prąd wyłączalny AC Małe ociążenia rezystancyjne 1 V/5 A 1 V/3 A 12 V/1.2 A 12 V/0.7 A 24 V/0.7 A 24 V/0.4 A 48 V/0.45 A 48 V/0.25 A 110 V/0.25 A 110 V/0.13 A 240 V/0.15 A 240 V/0.08 A 300 V/0.13 A 300 V/0.07 A 440 V/0.1 A 440 V/0.05 A DC Ociążenie rezystancyjne T y 1 ms Typ CMB CMC CMD CME Prąd znamionowy (A) Napięcie (V CA) Licza modułów 9 mm Numer katalogowy Patrz powyżej indywidualne dane techniczne CME

109 Sterowanie Przełączniki CMA i CMV 0 Funkcje CMA Czteropozycyjny przełącznik do amperomierza pozwalający na pomiar prądu (z użyciem przekładników prądowych) kolejno w trzech fazach. CMV Siedmiopozycyjny przełącznik do woltomierza pozwalający na pomiar napięcia (faza-faza, faza- neutralny) w sieci trójfazowej. CMA CMV Dane techniczne Napęd orotowy. Maksymalne napięcie pracy: 440 V, 50/60 Hz. Prąd znamionowy termiczny: 10 A. Temperatura pracy: - 20 ºC do +55 ºC. Temperatura składowania: - 25 ºC do +80 ºC. Trwałość mechaniczna (AC21A 3 x 440 V): przestawień. Stopień ochrony: vvip66 od strony przedniej vvip20 od strony zacisków Trwałość łączeniowa: przestawień. Przyłączanie: zaciski śruowe, dla przewodów do 1,5 mm 2. Zgodność z normą: PN-EN Typ Prąd znamionowy (A) Napięcie (V AC) Licza modułów 9 mm CMA CMV Numer katalogowy Przyłączanie CMA CMV 107

110 Sterowanie Gniazda wtykowe PC Gniazda PC 16 A Funkcja Podłączenie urządzeń niskiego napięcia do sieci elektrycznej Typ Gniazdo z przesłonami torów prądowych Czerwone gniazda z przesłonami torów prądowych Gniazda w standardzie shuko Dane techniczne: Licza mod. 9 mm Zakres Nr kat. (A) 2P+PE P+PE lampka sygn. 2P+PE P+PE P+PE lampka sygn. Zgodność z normami PN-IEC NF C NF C Napięcie znamionowe 250 V AC Montowanie na szynie symetrycznej Podłączenie przewodów elastyczne 6 mm 2, sztywne 10 mm Gniazda PC 20 A Funkcja Podłączenie urządzeń niskiego napięcia do sieci elektrycznej. Typ Gniazdo z przesłonami torów prądowych Licza mod. 9 mm Zakres Nr kat. (A) 2P+PE P+PE Dane techniczne: 3P+N+PE Zgodność z normami NF C NF C Napięcie znamionowe 400 V AC Montowanie na szynie symetrycznej Podłączenie przewodów elastyczne 10 mm 2, sztywne 16 mm

111 Sterowanie Przyciski BP Przyciski BP są wykorzystywane do sterowania impulsowego Seria BP oferuje następujące rodzaje styczników: BP: 1 NZ 1 NO 1 NO + 1 NZ 1 NO / 1 NZ 1 NO / 1 NO BP z lampką sygnalizacyjną: 1 NO 1 x1 1 NZ 3 X1 2 x2 4 X2 Dane techniczne: Napięcie znamionowe: 250 V AC. Prąd znamionowy: 20 A. Trwałość łączeniowa: łączeń (AC22, cosφ=0.8). Spełnia wymagania norm: PN-EN i PN-EN Lampka sygnalizacyjna z diodą LED: vvpoór mocy: 0.3 W vvczas pracy: godzin ciągłego świecenia vvlampki nie wymagają konserwacji (nie są wymienne). Temperatura pracy: -20 ºC +50 ºC. Temperatura składowania: -40 ºC +80 ºC. Tropikalizacja: T2 (wilgotność względna 95% przy 55 ºC. Przyłączanie przewodami elastycznymi lu sztywnymi z końcówkami kalowymi lu ez końcówek: vvzaciski tulejkowe do 2 x 2.5 mm 2, śruy +/-, śruokręt Pozdriv nr 1 vvprzesunięte zaciski ułatwiające przyłączanie. Pojedynczy przycisk BP Typ Licza Kolor BP Numer modułów katalogowy 9 mm 1NZ 2 Szary NZ Czerwony NO Szary NO + 1NZ Szary Podwójny przycisk BP 1NO / 1NZ 2 Zielony NO / 1NO Szary / Szary Pojedynczy przycisk BP z lampką sygnalizacyjną Typ Licza modułów 9 mm Napięcie lampki Kolor Kolor BP Numer katalogowy 1NO V AC Zielony Szary NZ Czerwony Szary NO V AC/DC Zielony Szary NZ Czerwony Szary

112 Sterowanie Styczniki Styczniki mogą yć stosowane do sterowania: ogrzewaniem, wentylacją, roletami, podgrzewaczami wody, systemami wentylacji mechanicznej, itd. zrzutu ociążenia, wyłączania owodów nie priorytetowych. Styczniki ze sterowaniem ręcznym pozwalają na nadrzędne sterowanie (Zał/Wył) ociążeniem Do styczników CT można doudować z oku wyposażenie pomocnicze: styki pomocnicze filtr zakłóceń moduł podwójnego sterowania (sygnałem impulsowym i / lu ciągłym) moduł opóźnienia działania Styczniki CT+ przynoszą korzyści wynikające z wysokich parametrów i odporności na zakłócenia niszczące. Przegląd Funkcje Styczniki CT są przeznaczone do sterowania owodami 1P, 2P, 3P i 4P do 100 A. Każdy model jest dostępny w dwóch wersjach: styczniki standardowe: vvnormalnie otwarte do ogrzewania, wentylacji, rolet, systemów wentylacji mechanicznej vvnormalnie zamknięte do zrzutu ociążenia, wyłączania owodów nie priorytetowych styczniki ze sterowaniem ręcznym pozwalającym na nadrzędne sterowanie (Zał/Wył) ociążeniem r g NO NZ NO + NZ Doór styczników 50 Hz Styczniki o wysokich parametrach Standardowe CT+ Ze sterowaniem ręcznym CT+ Prąd znamionowy A Napięcie sterowania V AC Licza iegunów 1P - - 2P 3P - - 4P - - Maksymalna licza operacji łączeniowych dziennie Trwałość (całkowita licza operacji łączeniowych) Rodzaj ociążenia Wszystkie typy ez oniżenia parametrów Wszystkie typy ez oniżenia parametrów Instalowanie Dowolna pozycja Dowolna pozycja Hałas Hałas db Próg słyszalności 1 CT+ 0 CT+ t Zakłócenia elektromagnetyczne U t Przyrost temperatury 1 CT+ 0 Temperatura otoczenia 1 CT+ 0 CT+ t Wyposażenie Styki pomocnicze ACTo+f Nie Nie Styki pomocnicze ACTp Nie Nie Moduł podwójnego sterowania: ACTc Nie Nie impulsowe /ciągłe Moduł opóźnienia działania ATEt Nie Nie 110

113 Sterowanie Styczniki Doór styczników 60 Hz Styczniki z możliwością wyposażenia Styczniki standardowe Styczniki ze sterowaniem ręcznym Prąd znamionowy A Napięcie sterowania V AC / / / / /240 Licza iegunów 1P P g g r r - - 3P P Wyposażenie Styki pomocnicze ACTo+f Tak Tak Filtr przeciwprzepięciowy ACTp Tak Tak Moduł podwójnego ACTc Tak Tak sterowania: impulsowe/ ciągłe Moduł opóźnienia działania ATEt Tak Tak Styczniki z możliwością wyposażenia Styczniki standardowe Styczniki ze sterowaniem ręcznym / / / / / / / / / / / / g g g g r - r g g r rg - r - rg - r r rg Wszystkie typy wg talicy oniżenia parametrów Wszystkie typy wg talicy oniżenia parametrów Pionowo ± maks. 30 Pionowo ± maks. 30 db CT 1 CT 0 t U t 1 CT 0 CT t 1 CT 0 Tak Tak Tak Tak Tak Tak Tak Tak 111

114 Sterowanie Styczniki Zasady wyposażania styczników CT+ CT+ ze sterowaniem ręcznym ATEt CT A ACTp ACTo+f ACTc CT ze sterowaniem ręcznym A mechanicznie elektrycznie Akcesoria Żółte zatrzaski Plomowane osłony śru zaciskowych Żółte zatrzaski Zapewniają mechaniczne i / lu elektryczne połączenie stycznika z wyposażeniem. Plomowane osłony śru zaciskowych Stosowane dla uniemożliwienia dotyku zacisków aparatu (górnych i dolnych). 112

115 Sterowanie Styczniki CT+ Styczniki CT o wysokich parametrach+ umożliwiają zdalne sterowanie owodów jednofazowych. Przewidziane są do specjalnych zastosowań. Funkcje Styczniki CT+ o wysokich parametrach łączą w soie zalety łączenia statycznego i techniki elektromagnetycznej: zwarta udowa, minimalne przyrosty temperatury. Styczniki CT+ są rozwiązaniem stosownym przy wymaganych wysokich parametrach, szczególnie w zakresie częstości łączeń, trwałości, zróżnicowanego ociążenia, minimalnego hałasu, raku zakłóceń elektromagnetycznych, pozycji instalowania i ograniczonego przyrostu temperatury. Typ Styki Prąd Napięcie zna mionowy sterowania (A) (V AC) Licza modułów 9 mm Numer kat. CT+ 1P+N standardowy 1NO (1) N L A A P+N ze stero waniem ręcznym 1NO (1) N L A Spacer I auto O A2 2 4 (1) wraz z odstępnikiem (nr. kat ): stosowany w przypadku montażu CT+ ook wyłącznika, stycznika, przekaźnika impulsowego itp. dla zapewnienia optymalnego użytkowania. Działanie Styczniki o wysokich parametrach CT+ mają styki NO i są sterowane sygnałem ciągłym lu impulsowym. Pomarańczowa lampka sygnalizacyjna na przedniej ściance świeci gdy styki główne są zamknięte. Styczniki CT+ ze sterowaniem ręcznym są wyposażone, na przedniej ściance, w przełącznik tryu pracy. Zielona lampka informuje o aktualnym tryie pracy: try pracy automatycznej (zielona lampka świeci) okresowo wymuszony try ON (zielona lampka mruga) try stałego wyłączenia (lampka nie świeci). Będąc w tryie wymuszonym ON lu stałego wyłączenia, CT+ systematycznie powraca do tryu automatycznego w chwili zaniku zasilania. d Konieczne jest zasilanie owodu głównego i owodu sterowania z tej samej fazy. Dane techniczne Napięcie znamionowe Owód sterowania: 230 V AC (±10 %) ; 50 Hz Owód główny: 230 V AC (±10 %) ; 50 Hz Poór mocy przy uruchomieniu 11 VA Poór mocy na podtrzymanie 1.1 VA Maksymalna częstość łączeń 6 cykli łączeniowych na minutę Wpływ rodzaju ociążenia Bez wpływu Trwałość łączeniowa cykli Zgodność z normą PN-EN Aproata NF USE Temperatura pracy -5 C do +55 C z użyciem odstępnika Przyłączanie do zacisków tulejkowych przewodów sztywnych i elastycznych do 2 x 1.5 mm 2 z końcówką 2 x 2.5 mm 2 ez końcówki 1 x 4 mm 2 ez końcówki 113

116 Sterowanie Styczniki CT Z możliwością wyposażenia Szeroka gama styczników CT umożliwia ich wykorzystanie w większości zastosowań Styczniki CT mogą yć zestawione z wyposażeniem do sterowania, zaezpieczenia i sygnalizacji. Stale wymuszony try ON Działanie Styczniki CT wyposażone w jeden lu więcej styków normalnie otwartych (NO) lu normalnie zamkniętych (NZ) są sterowane sygnałem ciągłym. Czerwona lampka sygnalizacyjna na przedniej ściance informuje o oecności napięcia na zaciskach cewki (A1-A2). Styczniki ze sterowaniem ręcznym mają na przedniej ściance czteropozycyjny przełącznik: try pracy automatycznej okresowo wymuszony try ON stale wymuszony try ON : stosowany do zalokowania stycznika w stanie ON podczas przeglądu instalacji wyłączenie. Dane techniczne Owód główny Prądy znamionowe CT 16 do 100 A (Kategoria AC7a) Prądy znamionowe CT 16 do 63 A (Kategoria AC7a) ze sterowaniem ręcznym Napięcie znamionowe 250 V AC (1P i 2P), 400 V AC (3P i 4P) Częstotliwość 50 Hz lu 60 Hz Owód sterowania Napięcie 12 V AC (±10 %), 24 V AC (±10 %), 127 V AC (±10 %), 220 V AC (-10 % +5 %), V AC (-10 % +6 %) Częstotliwość 50 Hz lu 60 Hz Moc rozruchu i podtrzymania Typ Prąd Poór mocy Moc maks. znamionowy przy rozruchu na podtrzymanie (W) (A) (VA) (VA) 1P, 2P 16/ P, 4P 16/ P 40/ P, 4P 40/ P P Temperatura pracy: -5 ºC do + 60 ºC Tropikalizacja: T2 (wilgotność względna 95% przy 55 ºC) Zgodność z normami: PN-EN , PN-EN Aproaty: NF, IMQ, VDE, GOST, CCC, CEBEC Zgodność ELSV (Extra Low Safety Voltage): 25 A 2P wykonanie ze sterowaniem 24 V AC Przyłączanie do zacisków tulejkowych Rodzaj Owód Owód główny przewodu sterowania 16 i 25 A A 100 A Elastyczny 2 x 2.5 mm 2 2 x 2.5 mm 2 2 x 10 mm 2 6 do 35 mm 2 Sztywny 2 x 1.5 mm 2 6 mm 2 25 mm 2 6 do 35 mm 2 Oznaczanie: stycznik może yć wyposażony w zatrzaskowe oznaczniki. 2 CT + odstępnik + 2 CT CT + odstępnik + IHP Akcesoria Osłona śru zaciskowych Uniemożliwienie dostępu do zacisków i śru zaciskowych Możliwe plomowanie. Odstępnik Wymagany dla oniżenia przyrostu temperatury aparatów modułowych instalowanych ook sieie. Zalecany dla oddzielenia aparatury elektronicznej (termostaty, programowalne zegary) od aparatów elektromechanicznych (przekaźniki, styczniki). Oniżenie wartości prądu styczników montowanych w modułowych oudowach jeśli temperatura wewnątrz jest > 40 C Rodzaj stycznika 40 C 50 C 60 C (1) 16 A 16 A 14 A 13 A 25 A 25 A 22 A 20 A 40 A 40 A 36 A 32 A 63 A 63 A 57 A 50 A 100 A 100 A 87 A 80 A (1) Odstępnik konieczny między każdym aparatem. 114

117 Sterowanie Styczniki CT 50 Hz Z możliwością wyposażenia Typ Styki Prąd Napięcie Licza Numer znamio- (V AC) modułów kat. nowy (A) 9 mm Styczniki 50 Hz 1P 1NO NO NO NO NO 1NO NO P 2NO R1 R NO NO NO R2 R NO+1NZ NZ 2NO 1NO+1NZ NO+1NZ NO+1NZ R1 2NO NO NO R2 2NZ NO + 1NZ 2NZ NO NO NO NO P 3NO R1 R3 R NO NO NO R2 R4 R NZ 3NO P 4NO R1 R2 R3 R4 R5 R6 R7 R NZ 4NO R1 R2 R3 R NO + 2NZ 3NO + 1NZ 7 2NO+2NZ 4NO NO NZ NZ NO+2NZ 25 & R1 4NO NC NO R2 4NO NZ NZ NO+2NZ NO+1NZ NO Możliwość wyposażenia: ACTo+f, ACTp, ACTc, ATEt. 115

118 Sterowanie Styczniki CT 50 Hz Typ Styki Prąd Napięcie Licza Numer znamio- (V AC) modułów kat. nowy (A) 9 mm Styczniki 50 Hz (sterowanie ręcznie) 2P 2NO A NO I auto O 2NO P A2 A1 I auto O A2 1NO + 1NZ P R1 R2 1NO+1NZ NO+1NZ NO NO NO NO A1 R1 R I auto O 2NZ P A2 R2 R4 3P 3NO A I auto O P 3NO A P 4NO A NO I auto O 4NO P A NO A1 R1 R3 R5 R7 I auto O P 4NZ A2 R2 R4 R6 R8 Możliwość wyposażenia: ACTo+f, ACTp, ACTc, ATEt. 116

119 Sterowanie Styczniki CT 60 Hz Typ Styki Prąd Napięcie Licza Numer znamio- (V AC) modułów kat. nowy (A) 9 mm Styczniki 60 Hz 1P 1NO NO NO 2P 1NO+1NZ R1 R NO+1NZ NO NO R2 R NC NZ 2NO 2NC R1 2NO NO R2 1NO + 1NZ 3P 3NO NO NO NO NO NO 3NO Styczniki 60 Hz (sterowanie ręcznie) 2P 2NO A NO I auto O P 2NO A2 2 4 Typ Prąd Licza Numer znamionowy (A) modułów kat. cos φ = mm Akcesoria do CT Osłona śru zaciskowych 3P, 4P (10 szt. góra/dół) 2P 40/ P 40/ Odstępnik Możliwość wyposażenia: ACTo+f, ACTp, ACTc, ATEt

120 Sterowanie Wyposażenie do styczników CT ACTo+f, ACTp, ACTc, ATEt Do styczników CT, po ou jego stronach może yć doudowane wyposażenie: styki pomocnicze filtr zakłóceń moduł podwójnego sterowania (sygnałem impulsowym i / lu ciągłym) moduł opóźnienia działania Tego wyposażenia nie można stosować do styczników CT+ ACTo+f Służy do sygnalizacji lu sterowania stanem styków głównych (otwarte lu zamknięte). Typ Licza Numer katalogowy modułów 9 mm ACTo+f L A CT ACTo+f A sygnalizacja odiornik N Napięcie: V AC/DC - 50/60 Hz. Styki: 1 NO + 1 NZ: vvminimum 10 ma przy 24 V DC/AC - cos j = 1 vvmaksimum 2 A przy 240 V DC/AC - cos j = Dane techniczne Zestawienie z CT Przyłączanie Po prawej stronie Zaciski tulejkowe Przewody elastyczne: 2 x 2,5 mm² Przewody sztywne: 2 x 1,5 mm² ACTp Jest to tłumik zakłóceń ograniczający przepięcia w kontrolowanym owodzie Typ Licza Napięcie Numer katalogowy modułów 9 mm sterowania (V AC) ACTp L BP BP 1 1 A1 1 A CT ACTp CT A2 2 2 A2 2 N ACTp ma dwa oddzielne identyczne owody umożliwiające jego połączenie z dwoma różnymi stycznikami CT: z jednym, zatrzaskami stycznika CT do którego jest dostawiony po lewej stronie z drugim: przewodami. Dane techniczne Zasilanie Zestawienie z CT Poór mocy Przyłączanie (1) połączenie elektryczne i mechaniczne. Napięcie: 24 V, 230 V Częstotliwość: 50/60 Hz Po lewej stronie Zatrzaskami (1) Nie ociążony: 3 VA Zaciski tulejkowe Przewody elastyczne: 2 x 2,5 mm² Przewody sztywne: 2 x 1,5 mm² 118

121 Sterowanie Wyposażenie do styczników CT ACTo+f, ACTp, ACTc, ATEt ACTc W zestawieniu ze stycznikiem, umożliwia sterowanie nim dwoma rodzajami sygnałów: sygnał impulsowy dla sterowania lokalnego (wejście T) sygnał ciągły dla sterowania centralnego (wejście X). Ostatni sygnał ma priorytet. Typ Licza Napięcie Numer katalogowy modułów 9 mm sterowania (V AC) ACTc L S BP L 1 T ACTc CT X N N 2 Ociążenie Minimalny czas trwania impulsu: 250 ms. Zanik zasilania: v v< 1 s: utrzymany stan początkowy vvu 5 s: zresetowanie vvpowrót do stanu działania przez podanie sygnału na T lu X. Dane techniczne Zasilanie Napięcie: V, 230 V Częstotliwość: 50/60 Hz Zestawienie z CT Po lewej stronie Zatrzaskami (1) Poór mocy Nie ociążony: 3 VA Rozruch (2) : 3 A Podtrzymanie (2) : 0,2 A Przyłączanie Zaciski tulejkowe Przewody elastyczne: 2 x 2,5 mm² Przewody sztywne: 2 x 1,5 mm² (1) Połączenie elektryczne i mechaniczne. (2) Maksymalny poór mocy wszystkich sterowanych styczników. ATEt Stosuje się je do opóźnienia działania stycznika. W zależności od układu połączeń możliwe są 4 rodzaje zwłoki. Typ Licza Napięcie Numer katalogowy modułów 9 mm sterowania (V AC) ATEt Dane techniczne Zasilanie Napięcie: 24 V, 240 V Częstotliwość: 50/60 Hz Zestawienie z CT Po lewej stronie Zatrzaskami (1) Poór mocy Nie ociążony: 3 VA Rozruch (2) : 3 A Podtrzymanie (2) : 0,2 A Przyłączanie Zaciski tulejkowe Przewody elastyczne: 2 x 2,5 mm² Przewody sztywne: 2 x 1,5 mm² (1) Połączenie elektryczne i mechaniczne. (2) Maksymalny poór mocy wszystkich sterowanych styczników. 119

122 Sterowanie Styczniki ACTo+f, ACTp, ACTc, ATEt Działanie ATEt Możliwe są 4 rodzaje zwłoki: vvzwłokę rodzaju A stosuje się do opóźnienia zasilania odiornika vvzwłokę rodzaju B stosuje się do zasilania odiornika przez określony czas od zamknięcia owodu sterowania (przycisk) vvzwłokę rodzaju C stosuje się do zasilania odiornika przez określony czas po otwarciu owodu sterowania (przycisk) vvzwłokę rodzaju H stosuje się do zasilania odiornika przez określony czas po zamknięciu owodu sterowania. Zakres czasu zwłoki: 1 s do 10 godz. Dokładność : ± 0,5 %. Typ A: Uruchomienia stycznika lu przekaźnika po czasie T N (-) L (+) A1 ATEt CT/RLI DB U 1 0 A1 1 CT/RLI A2 0 T t Y1 B1 A2 Typ B: Uruchomienie stycznika lu przekaźnika po naciśnięciu przycisku. Czas T liczy się od zamknięcia owodu sterowania. N (-) L (+) A1 ATEt CT/RLI DB U 1 0 A1 1 CT/RLI A2 0 T t Y1 B1 A2 Typ C: Uruchomienie stycznika lu przekaźnika po naciśnięciu przycisku. Czas T liczy się od otwarcia owodu sterowania. N (-) L (+) A1 ATEt CT/RLI DB U 1 0 A1 1 CT/RLI A2 0 T t B2 Y1B1 A2 Typ H: Uruchomienie stycznika lu przekaźnika na czas T po zamknięciu owodu sterowania. N (-) L (+) A1 ATEt CT/RLI DB U 1 0 A1 1 CT/RLI A2 0 T t B2 B1 A2 120

123 Sterowanie Przekaźniki pośredniczące RBN i RBTB Funkcje Przekaźniki RBN i RBTB są stosowane jako pośredniczące w układach automatyki na wejściach i wyjściach urządzeń niskiego napięcia. RBN Przekaźnik RBN jest stosowany do sterowania owodów elektronicznych małej mocy po otrzymaniu sygnału elektrycznego niskiego napięcia (LV). Owodem sterowanym może yć wejście sterownika programowalnego (PLC), owody pomiarowe lu sygnalizacyjne, itp. RTBT Przekaźnik RTBT jest stosowany do sterowania owodów LV z owodów ardzo niskiego napięcia (ELV). Owodami ELV mogą yć: wyjścia z PLC, wykrywacze ognia, systemy regulacyjne, itp. Opis Wspólne dane techniczne Częstotliwość: Hz Zielona lampka sygnalizacyjna na przekaźniku Wzmocniona izolacja pomiędzy owodami ELV/LV: 4 kv Trwałość łączeniowa: operacji łączeniowych Przyłączanie: zaciski tulejkowe do przewodów 0,5 do 6 mm 2. Indywidualne dane techniczne RBN Owód główny: vvprąd znamionowy (In) min. 5 ma, 5 V AC/DC maks. 2 A, 250 V AC Owód sterowania: vvnapięcie: 230 V AC ± 10% vvpoór mocy: przy uruchomieniu: 5 VA na podtrzymanie: 2,5 VA. Zgodność z normami: vviec vvpn-en RTBT Owód główny: vvprąd znamionowy (In) min. 10 ma, 10 V DC maks. 5 A, 250 V AC. Owód sterowania: vvnapięcie: V AC % +10 % V DC ±20 % vvpoór mocy: przy uruchomieniu: 0,22 W na podtrzymanie: 0,11 W. RBN Typ Numer katalogowy Licza modułów 9 mm A A RTBT A A

124 Sterowanie Przekaźnik RLI Z rozszerzeniem ERL Funkcje Przekaźniki RLI służą do sterowania odiornikami małej mocy i przesyłania informacji do owodów pomocniczych. Wspólne dane techniczne Owód główny: vvprąd znamionowy (ln): 10 A, cos j = 1 vvnapięcie (Ue): 230 V AC vvnapięcie (Ui): 250 V AC. Owód sterowania: vvnapięcie: 12, 24, 48 lu 230 V AC (±10 %) vvczęstotliwość: Hz vvpoór mocy przy uruchamianiu i na podtrzymanie: RLI: 4 VA RLI + ERL: 8 VA. Trwałość łączeniowa: (AC21) cykli łączeniowych (cos j = 1). Przyłączanie: zaciski tulejkowe do przewodów 0,5 do 6 mm 2. Zgodność z normą PN-EN Bezpośrednie sterowanie na przedniej ściance: vvowód główny: przyciskiem vvowód cewki: przełącznikiem (rozłączanie). Wskaźnik stanu: wudowany w przycisk Oznaczanie: wciskane oznaczniki na przedniej ściance. Indywidualne dane techniczne RLI W przekaźnikach RLI znajdują się: 1 zespół styków przełączalnych (NZ/NO), 1 styk normalnie otwarty (NO). ERL W rozszerzeniu ERL (maksimum 3 ERL do 1 RLI): 1 zespół styków przełączalnych (NZ/NO), 1 styk normalnie otwarty (NO). ERL jest montowane, ez użycia narzędzi i dodatkowego oprzewodowania, za pomocą żółtego zatrzasku. Zatrzask służy do połączenia mechanicznego i elektrycznego pomiędzy cewkami. Przekaźnik RLI Typ Prąd znamionowy Napięcie cewki Ue Numer katalogowy Licza modułów 9 mm (A) (V AC) A1 A , Rozszerzenie ERL

125 Sterowanie Łączniki TC16 i TC16P Charakterystyka C PN-EN 60898: 3000, PN-EN : 4,5 ka Funkcje TC16 TC16 jest jednoiegunowym aparatem do sterowania, zaezpieczenia i zdalnego łączenia ociążonych owodów. TC16 składa się z półprzewodnikowego stycznika oraz z zaezpieczającego miniaturowego wyłącznika. To zestawienie jest zwarte i samo zaezpieczające się. Cechy przekaźnika półprzewodnikowego: ciche, zdalne sterowane łączenie ociążenia nie wywołujące zakłóceń elektrycznych duża częstość operacji łączeniowych (10/sekundę) z nieograniczoną trwałością łączeniową. TC16P Jest sterowany zdalnie sygnałem impulsowym. Może yć stosowany w systemach oświetlenia różnego typu np. żarówki, świetlówki (skompensowane i nieskompensowane), stateczniki elektroniczne, lampy halogenowe. Jest przystosowany aż do 20 podświetlanych przycisków Opis TC16 stan przewodzenia sygnalizowany zieloną diodą LED na przedniej ściance. Dane techniczne miniaturowego wyłącznika Prąd znamionowy: 6, 10, 16 A przy 20 C Napięcie znamionowe: 230/240 V AC Prąd wyłączalny: wg PN-EN : 4500 A Trwałość mechaniczna (cykli C-O): Charakterystyka wyzwalania: vvcharakterystyka C: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy 5 a 10 In Tropikalizacja: T2 (wilgotność względna: 95% przy 55 C). Dane techniczne przekaźnika półprzewodnikowego Prąd znamionowy (owód sterowania): 15 ma Napięcie znamionowe (owód sterowania): 230/240 V AC 50/60 Hz ±10 Hz Ociążenie: minimum 5 W (20 ma przy 240 V AC); Licza cykli łączeniowych przekaźnika półprzewodnikowego: nieograniczona Częstość łączeń: 10 operacji/ sekundę (maksimum) Czas zadziałania: y 20 ms Straty cieplne: 1 W/A rozproszone przez wudowany radiator Masa (g): Typ 1P 6 A i 16 A 250 Przyłączanie: vvowód główny: zaciski tulejkowe (do 25 mm 2 ). vvowód sterowania: złaczka (do 2,5 mm 2 ) (dostarczana) Wyposażenie: zespół styków sygnalizacji stanu (OF) i zespól styków sygnalizacji zakłócenia (SD). TC16P Dane techniczne Minimalny czas trwania impulsu sterującego: 100 ms Minimalna przerwa pomiędzy impulsami: 1 s. Prąd sterowania: od 20 ms do 100 ms Długość przewodów sterowniczych: maks. 500 m Inne dane techniczne Jak dla TC

126 Sterowanie, sterowanie zdalne Łączniki TC16 i TC16P Charakterystyka C PN-EN 60898: 3000, PN-EN : 4,5 ka TC16 Typ 1P 1 A1 A2 Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy Charakterystyka C P + N N 1 A1 A N TC16P Typ 1P 1 N P Prąd znamionowy (A) Licza modułów 9 mm Numer katalogowy Charakterystyka C P + N N 1 N P N

127 Sterowanie Wyposażenie pomocnicze i akcesoria do TC16 i TC16P Funkcje Wyposażenie pomocnicze jest stosowane do sygnalizacji wystąpienia zakłócenia i stanu miniaturowych półprzewodnikowych wyłączników TC16 i TC16P. Wyposażenie rozszerza zakres zastosowania. + styki styki sygnalizacji pomocnicze zakłócenia OF SD + wyłącznik TC16 lu TC16P Opis Zestawianie wyposażenia Wyposażenie jest montowane po lewej stronie wyłącznika (styki SD i OF). Sygnalizacja zdalna Styki OF styki pomocnicze OF montowane po lewej stronie wyłącznika sygnalizują jego stan otwarty lu zamknięty Styki sygnalizacji zakłócenia SD styki pomocnicze SD montowane po lewej stronie wyłącznika sygnalizują, że wyłącznik jest w stanie wyzwolonym zakłócenie jest sygnalizowane wskaźnikiem mechanicznym na przedniej ściance. Dane techniczne prąd wyłączalny styków pomocniczych napięcie prąd wyłączalny (V AC lu V DC) (A) 415 V AC V AC V DC 1 48 V DC 2 24 V DC 6 zaciski śruowe dla dwóch przewodów 1,5 mm 2 lu jednego 2,5 mm 2. Blokada kłódką umożliwia zalokowanie dźwigni napędowej wyłącznika półprzewodnikowego w stanie wyłącznika otwartym lu zamkniętym (kłódką 8 mm, nie wchodzą w skład zestawu). Typ styki pomocnicze OF Licza modułów 9 mm Numer katalogowy styki sygnalizacji zakłócenia SD lokada kłódką 2 szt

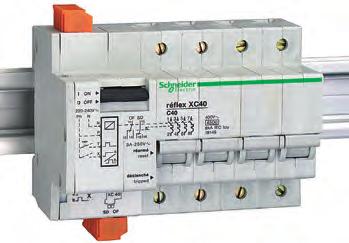

128 Sterowanie Wyłączniki Réflex XC40 Charakterystyki B i C: PN-EN 60898: 4500A, PN-EN : 6 ka ; Charakterystyka D: PN-EN 60898: 4500A, PN-EN : 4,5 ka Funkcje Wyłączniki Réflex XC40 łączą w jednym aparacie następujące funkcje: możliwość zdalnego sterowania sygnałem ciągłym lu impulsowym funkcje wyłącznika z: vv zaezpieczeniem zwarciowym vv zaezpieczeniem przeciążeniowym vv sterowanie vv odłączanie izolacyjne vvochronę osó przed porażeniem przy dotyku pośrednim w systemach sieci TN i IT. Dane techniczne Owód główny Napięcie znamionowe: V, Hz. Prąd znamionowy: 10 do 40 A (cechowanie przy 30 C). Prąd wyłączalny: vvwg PN-EN 60898, znamionowy prąd wyłączalny Icn (cykl łączeniowy O-CO): Charakterystyka Typ Napięcie (V) Prąd wyłączalny (A) B, C, D 2P, 3P, 4P vvwg PN-EN , prąd wyłączalny graniczny Icu (cykl łączeniowy O-CO): Charakterystyka Typ Napięcie (V) Prąd wyłączalny (A) B,C,D 2P B,C 2P, 3P, 4P D 2P, 3P, 4P Licza cykli łączeniowych (O-C): Charakterystyki wyzwalania: pasmo charakterystyki wyzwalacza magnetycznego pomiędzy vv3 do 5 In: charakterystyka B vv5 do 10 In: charakterystyka C vv10 do 14 In: charakterystyka D Owód sterowania Sterowanie zdalne: vvmożliwe są dwa sposoy sterowania przez dwa oddzielne wejścia: sygnałem impulsowym u 250 ms, podanym na zacisk T przez przycisk sterujący (lu podświetlany) sygnałem ciągłym podanym na zacisk X ze scentralizowanego systemu sterowania automatycznego vvprąd sterowania wejść X-T: ciągły: 5 ma przy uruchomieniu (200 ms): u 50 ma vv maksymalny dopuszczalny ciągły prąd upływu zacisków wejściowych X-T: y 5 ma. Poór mocy przez cewkę przy uruchomieniu przez 30 ms (zaciski P-N): vv2p: 175 VA vv3p i 4P: 360 VA Napięcie sterowania ( 15%, +10%): vvac: V, Hz vvac-dc: 12, 24 i 48 V z modułem MDU. Sterowanie ręczne: dźwignią na przedniej ściance aparatu. Sygnalizacja: vvelektryczna: poprzez dwa wudowane zespoły pomocniczych styków sygnalizacyjnych OF i SD prąd wyłączalny: 3 A / 250 V. Środowisko: vvtropikalizacja: T2 (wilgotność względna: 95% przy 55 C) Masa (g): Typ 2P 3P 4P vvprzyłączanie owody główne: zaciski tulejkowe do przewodów elastycznych 16 mm 2 lu przewodów sztywnych 25 mm 2 owody sterowania: zaciski tulejkowe do przewodów do 1,5 mm 2 w złączkach wtykowych dostarczanych z aparatem. 126

129 Sterowanie Wyłączniki Réflex XC40 Charakterystyki B i C: PN-EN 60898: 4500A, PN-EN : 6 ka ; Charakterystyka D: PN-EN 60898: 4500A, PN-EN : 4,5 ka XC40 charakterystyki B, C i D Typ Prąd znamionowy (A) Numer katalogowy Licza modułów 9 mm Informacje dodatkowe Wymiary: str. 316 Charakterystyka B 2P 3P 4P Charakterystyka C 2P 3P 4P Charakterystyka D Typ 2P 3P 4P Prąd znamionowy (A) Numer katalogowy Licza modułów 9 mm 127

130 Sterowanie Wyłączniki Réflex XC40 Moduł pośredniczący MDU Funkcja Moduł MDU pozwala na stosowanie napięć ezpiecznych 12, 24 i 48 V AC/DC do zasilania owodów sterowania. Opis Może yć przyłączony tylko do zdalnie sterowanych wyłączników XC40 o napięciu sterowania V Izolacja galwaniczna: 4000 V Maksymalny sumaryczny prąd pomiędzy zaciskami P a T/X: 100 ma przy 450 V 25 C. Typ Licza modułów 9 mm Numer katalogowy T X P C / Informacje dodatkowe Wymiary: str

131 Pomiar i sygnalizacja Lampki sygnalizacyjne V Funkcje Gama lampek sygnalizacyjnych V zawiera: Pojedyncze lampki sygnalizacyjne X1- Podwójne lampki sygnalizacyjne X1 X3 Lampki migające 0,5 s === X1 Lampki sygnalizacyjne trójfazowe X1 X2 X X2+ X2 X4 Dane techniczne Zgodność z normą PN-EN (z wyjątkiem nr. kat zgodnego z normami PN-EN i IEC ) Częstotliwość roocza: Hz Lampki sygnalizacyjne LED: vvpoór mocy przez lampkę sygnalizacyjną: 0,3 W (0,5 W dla nr. kat ) vvczas pracy: godzin ciągłego świecenia vvlampki nie wymagają konserwacji (nie są wymienne). Częstotliwość migania: 2 Hz. Stopień ochrony: vvip4/ipxxd dla części za osłoną vvip2/ipxxb dla zacisków. Przedziały do umieszczenia występów szyn sztyftowych. Stopień zanieczyszczenia: 3 (2 dla nr. kat ) Temperatura pracy: - 20 ºC + 50 ºC. Temperatura składowania: - 40 ºC ºC. Tropikalizacja: T2 (wilgotność względna 95% przy 55 ºC). Przyłączanie przewodami sztywnymi lu elastycznymi z końcówkami kalowymi lu ez końcówek: vvzaciski tulejkowe do 2,5 mm 2, śruy +/-, śruokręt Pozidriv nr 1 vvprzesunięte zaciski ułatwiające przyłączanie. Pojedyncze lampki sygnalizacyjne Typ Licza modułów 9 mm Kolor X2 Numer katalogowy V AC 2 Czerwony Zielony Biały Nieieski Żółty Podwójne lampki sygnalizacyjne 2 Zielony/czerwony Biały/iały Zielony/czerwony Lampki migające 2 Czerwony Numer katalogowy V AC/DC Lampki sygnalizacyjne trójfazowe Typ Licza Kolor modułów 9 mm 2 Czerwony/czerwony/ czerwony Numer katalogowy V AC

132 Pomiar i sygnalizacja Dzwonki SO i rzęczyki RO Funkcje SO i RO Sygnalizacja dźwiękowa w udownictwie mieszkaniowym i powszechnym. Dane techniczne SO i RO Natężenie dźwięku (w odległości 60 cm) vvrzęczyk RO: 70 dba vvdzwonek SO: 80 dba vvczęstotliwość: Hz. Poór mocy: vv8 12 V: 3,6 VA vv V: 5 VA Przyłączanie: zaciski tulejkowe dla przewodów do 4 mm 2. Dzwonek SO Typ Napięcie (V AC) Numer katalogowy Licza modułów 9 mm Brzęczyk RO

133 Pomiar i sygnalizacja Transformatory TR Funkcje Transformatory dzwonkowe i transformatory ezpieczeństwa umożliwiają uzyskanie ardzo niskiego napięcia (ELV 8 V, 12 V lu 24 V) z sieci niskiego napięcia (230 V) Wszystkie transformatory Multi 9 są: ezpieczne: uzwojenia pierwotne i wtórne są od sieie doskonale izolowane odporne na prądy zwarciowe dzięki wudowanemu urządzeniu o II klasie izolacji z osłonami zacisków (opcja). Dane techniczne Napięcie pierwotne: 230 V AC ±10 %. Napięcie wtórne pod ociążeniem: vv V AC ±15 % dla transformatorów dzwonkowych vv12-24 V AC ±5 % dla transformatorów ezpieczeństwa Znamionowe napięcie wtórne (V) Napięcie ez ociążenia (V) Numery katalogowe transformatorów Uwaga: Napięcie transformatora nie ociążonego jest wyższe od napięcia znamionowego. Dla odiorników wrażliwych na zyt wysokie napięcie (owody elektromagnetyczne), transformator powinien yć ociążony prądem In. Po zadziałaniu przeciążeniowego urządzenia zaezpieczającego należy odłączyć zasilanie i pozostawić transformator do ostygnięcia przed ponownym załączeniem. Częstotliwość: 50/60 Hz Zgodność z normami: IEC 60742, PN-EN Dopuszczenia NF USE. Przyłączanie: zaciski tulejkowe dla przewodów do 4 mm². 131

134 Pomiar i sygnalizacja Transformatory TR Transformator dzwonkowy Typ V 7 Moc (VA) Napięcie wtórne (V AC) Licza modułów 9 mm Numer katalogowy V V V 8 12 V V V 8 24 V Transformator ezpieczeństwa V V V V V V V Osłona zacisków

135 Pomiar i sygnalizacja Przekładniki prądowe TI Funkcje Przekładniki prądowe o przekładni Ip/5 A o prądzie w owodzie wtórnym od 0 do 5 A proporcjonalnym do mierzonego prądu w owodzie pierwotnym. Wytwarzane są dwa główne rodzaje: przekładniki prądowe kalowe przekładniki prądowe szynowe. Mogą yć zastosowane w zestawieniu z przyrządami pomiarowymi: amperomierzami, licznikami kilowatogodzin, miernikami wielofunkcyjnymi, przekaźnikami sterowniczymi itp. Wspólne dane techniczne Prąd wtórny: 5 A Maksymalne napięcie eksploatacyjne Ue: 720 V Współczynnik ezpieczeństwa (sf): vv40 do 4000 A : sf y 5 vv5000 do 6000 A : sf y 10. Stopień ochrony: IP20 Temperatura pracy: zakres tropikalny, -25 C do +60 C, wilgotność względna > 95 % Zgodność z normami: PN-EN i VDE 0414 Przyłączanie owodu wtórnego (w zależności od typu): vvkońcówkami wtykowymi vvdo zacisków tulejkowych vvśruami. Przyłączanie Przekładnik prądowy przepustowy: Przekładnik prądowy do przyłączenia owodu pierwotnego śruami i nakrętkami: Należy zastosować tuleje lu Osłona uszczelniająca Trzy przekładniki o numerach katalogowych 16482,16483 i mają podwójne zaciski przyłączeniowe owodu wtórnego: dwa S1 i dwa S2. Zaciski są równoległe a uzwojenie wtórne jest tylko jedno. Nie wykorzystane wyjście wtórne nie może yć przyłączone. 133

136 Pomiar i sygnalizacja Przekładniki prądowe TI Prąd znamionowy Ip/5 A Moc (VA) Przewody izolowane: Wymiary Masa (g) Numer katalogowy Klasa maksymalna średnica (1) (mm) maksymalny przekrój (1) (mm 2 ) okna do szyn Przekładnika TI Tuleja (2) Plomowana osłona 40 A (3) wudowana 50 A wudowana 75 A wudowana 100 A wudowana 125 A wudowana 150 A wudowana x (4) A wudowana x x wudowana 250 A x x x wudowana 300 A x x x wudowana 400 A x x x wudowana 500 A x x x wudowana 51 x x wudowana 600 A x x wudowana 51 x x wudowana 800 A x wudowana 1000 A x wudowana 1250 A x wudowana x wudowana x wudowana 1500 A x wudowana x wudowana x wudowana 2000 A x wudowana 2500 A x wudowana x wudowana 3000 A x wudowana x wudowana 4000 A x wudowana 5000 A x wudowana 6000 A x wudowana (1) Przewód, który może yć przepuszczony przez przekładnik prądowy (2) Do przekładników prądowych, do przyłączenia owodu pierwotnego śruami i nakrętkami. (3) Tuleja o średnicy wewnętrznej 8.5 mm, L = 32 mm (4) Tuleja o średnicy wewnętrznej 12.5 mm, L = 62 mm Sposó mocowania Numer katalogowy przekładnika Adapter do szyny symetrycznej Płyta montażowa i Izolowane śruy mocujące 134

137 Pomiar i sygnalizacja Przekładniki prądowe TI Doór przekładnika prądowego O wyorze przekładnika decydują dwa kryteria: przekładnia Ip/5 rodzaj instalacji. Przekładnia Ip/5: Zaleca się ay wyrać przekładnię ezpośrednio wyższą od maksymalnego mierzonego prądu (In). Przykład: In = 1103 A; wyrana przekładnia = 1250/5. Dla małych wartości, od 40/5 do 75/5 i dla zastosowanych mierników cyfrowych zaleca się wyranie wyższej wartości, na przykład 100/5. Spowodowane jest to mniejszą dokładnością przy małych wartościach i pomiar 40 A, na przykład, ędzie dokładniejszy z przekładnikiem prądowym 100/5 niż z przekładnikiem 40/5. Rodzaj instalacji: Wyór typu przekładnika prądowego zależy od rodzaju instalacji: izolowane przewody montaż na szynach. Ważne środki ostrożności Jeśli owód pierwotny jest zasilany, owód wtórny nie może yć otwarty. Przed uruchomieniem owodu wtórnego zaciski wtórne przekładnika prądowego muszą yć zwarte. Określenie klasy dokładności przekładnika prądowego Klasa dokładności zależy od mocy pozornej (VA) przekładnika oraz pooru mocy całego systemu pomiarowego. W tym ostatnim należy uwzględnić moc poieraną przez wszystkie przyrządy i przewody łączące. Ay uzyskać klasę dokładności moc poierana przez system pomiarowy nie może przekraczać mocy pozornej (VA) przekładnika prądowego. Przekrój przewodu miedzianego (mm 2 ) Moc (VA) na metr podwójnego przewodu przy 20 C Dla każdej zmiany temperatury o 10 C moc tracona w przewodach wzrasta o 4%. Przyrządy Schneider Electric Poór mocy wejścia prądowego (VA) Amperomierz 72 x 72 / 96 x Amperomierz analogowy 1.1 Amperomierz cyfrowy 0.3 ME4zrt 0.05 PM Przykład: moc poierana przez system pomiarowy przy 20 C PM VA 4 metry podwójnego przewodu 2,5 mm VA moc poierana przez system pomiarowy = 2.19 VA W oparciu o wynik, klasa dokładności jest określona (patrz poprzednia strona): klasa 3 dla przekładnika prądowego o przekładni 75/5 klasa 1 dla przekładnika prądowego o przekładni 100/5 klasa 0,5 dla przekładnika prądowego o przekładni 125/5. 135

138 Pomiar i sygnalizacja Przekładniki prądowe TI Przypadek szczególny rozruchu silnika Dla pomiaru prądu rozruchu silnika należy wyrać przekładnik prądowy o prądzie pierwotnym Ip = Id/2 (Id = prąd rozruchu silnika) Porada praktyczna Zastosowanie przekładnika prądowego do pomiaru prądu znamionowego 50 A. 50/5 A CT: Imax = 50 A 100/5 A CT, 2 wejścia przewodu: Imax = 50 A Ay podzielić na 2 prąd znamionowy przekładnika, należy tylko mierzony prąd przepuścić przez przekładnik dwa razy. 136

139 Pomiar i sygnalizacja Woltomierze i amperomierze analogowe Na szyny DIN Funkcje AMP Amperomierz mierzy w amperach prąd płynący w owodzie elektrycznym. VLT Woltomierz mierzy w woltach różnicę potencjałów (napięcie) w owodzie elektrycznym. VLT VLT Wspólne dane techniczne Dokładność: klasa 1,5. Zgodność z normami PN-EN , PN-EN i PN-EN Miernik ferromagnetyczny. Skala pseudo liniowa 90. Amperomierze (z wyjątkiem numeru katalogowego 16029): vvprzyłączanie do przekładnika prądowego o przekładni In/5, zamawianego oddzielnie vvskale wymienne. Temperatura: vvtemperatura pracy -25 C do +55 C. vvtemperatura zalecana 23 C. Wpływ temperatury na dokładność: ±0,03 % / C. Częstotliwość pracy: 50/60 Hz. Poór mocy: vvamp: 1,1 VA vvvlt, numer katalogowy 16060: 2,5 VA vvvlt, numer katalogowy 16061: 3,5 VA. Przeciążenie trwałe: vvamp: 1.2 In vvvlt: 1.2 Un. Przeciążenie maksymalne przez 5 s: vvamp: 10 In vvvlt: 2 Un. Przyłączanie: zaciski tulejkowe do przewodów sztywnych 1,5 do 6 mm 2. Typ Zakres Przyłączenie przez przekładnik prądowy AMP przyłączany ezpośrednio Licza modułów 9 mm Numer katalogowy 0-30 A Nie AMP przyłączany poprzez przekładnik prądowy Miernik podstawowy (dostarczany ez skali) X/ Skala 0-5 A A 50/ A 75/ A 100/ A 150/ A 200/ A 250/ A 300/ A 400/ A 500/ A 600/ A 800/ A 1000/ A 1500/ A 2000/ VLT V V

140 Pomiar i sygnalizacja Cyfrowe amperomierze, woltomierze i mierniki częstotliwości Na szyny DIN Funkcje AMP Amperomierz mierzy w amperach prąd płynący w owodzie elektrycznym. VLT Woltomierz mierzy w woltach różnicę potencjałów (napięcie) w owodzie elektrycznym. FRE Miernik częstotliwości mierzy w hercach częstotliwość w owodzie elektrycznym o napięciu od 20 do 600 V AC. AMP Wspólne dane techniczne Napięcie zasilania: 230 V. Częstotliwość roocza: 50/60 Hz. Wyświetlanie czerwonymi diodami LED: 3 cyfry, h = 8 mm. Dokładność przy pełnym zakresie: 0,5% ±1 cyfra. Poór mocy: maks. 5 VA, znamionowy 2,5 VA. Stopień ochrony: v IP40 od strony przedniej v IP20 od strony zacisków. Przyłączanie: zaciski tulejkowe do przewodów 2.5 mm 2. VLT FRE Indywidualne dane techniczne Amperomierz do pomiaru ezpośredniego Minimalna wartość mierzona: 4% zakresu. Poór mocy przy pomiarze: 1 VA. Amperomierz wielozakresowy Zakresy pomiarowe: v pomiar ezpośredni poprzez przekładnik prądowy (nie wchodzi w skład zestawu); v zakres nastawiany na przedniej ściance amperomierza: 10, 15, 20, 25, 40, 50, 60, 100, 150, 200, 250, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 4000, 5000 A. Minimalna wartość mierzona: 4% zakresu. Poór mocy przy pomiarze: 0,55 VA. Woltomierz Pomiar ezpośredni: V. Impedancja wejścia: 2 MW. Minimalna wartość mierzona: 4% zakresu. Miernik częstotliwości Minimalna wartość mierzona: 20 Hz. Maksymalna wartość mierzona: 100 Hz. Maksymalna wartość wyświetlana: 99,9 Hz. Zgodność z normami Bezpieczeństwo: PN-EN Kompatyilność elektromagnetyczna: IEC i IEC Typ Zakres Przyłączenie przez przekładnik prądowy TI Amperomierz do pomiaru ezpośredniego Amperomierz wielozakresowy Woltomierz Miernik częstotliwości Licza modułów 9 mm Numer katalogowy 0-10 A Nie A Według nastawienia V Hz

141 Pomiar i sygnalizacja Woltomierze i amperomierze analogowe 72 x 72 Panelowe Funkcje Mierniki 72 x 72 są przeznaczone do montażu na drzwiach i przednich osłonach rozdzielnic i oudów. AMP Amperomierz mierzy w amperach prąd płynący w owodzie elektrycznym. VLT Woltomierz mierzy w woltach różnicę potencjałów (napięcie) w owodzie elektrycznym. AMP do zasilania standardowego AMP do silników Wspólne dane techniczne Dokładność: klasa 1,5. Zgodność z normami PN-EN , PN-EN i PN-EN Miernik ferromagnetyczny. Długość skali: 62 mm na 90. Montaż w rozdzielnicach i oudowach. Stopień ochrony: IP52. Maksymalne odchylenie pozycji pracy: 30 od pionu. Temperatura: vvtemperatura pracy: -25 C do +50 C vvtemperatura zalecana: 23 C. Wpływ temperatury na dokładność: ±0.003 % / C. Częstotliwość pracy: 50/60 Hz. Indywidualne dane techniczne AMP Potrzeny przekładnik prądowy In/5 należy zamówić oddzielnie. Wymienne skale należy zamówić oddzielnie. Poór mocy: 1,1 VA. Przeciążenie trwałe: 1,2 In. Przeciążenie maksymalne przez 5 s: 10 In. VLT Indywidualne dane techniczne VLT Poór mocy: 3 VA. Przeciążenie trwałe: 1,2 Un. Przeciążenie maksymalne przez 5 s: 2 Un Typ Zakres Przyłączenie przez Numer przekładnik prądowy katalogowy AMP do owodów standardowych Miernik podstawowy (dostarczany ez X/ skali) Skala 1,3 In 0-50 A 50/ A 100/ A 200/ A 400/ A 600/ A 1000/ A 1250/ A 1500/ A 2000/ AMP do owodów silnikowych Miernik podstawowy (dostarczany ez X/ skali) Skala 3 In A 30/ A 75/ A 200/ VLT V

142 Pomiar i sygnalizacja Woltomierze i amperomierze analogowe 96 x 96 Panelowe Funkcje Mierniki 96 x 96 są przeznaczone do montażu na drzwiach i przednich osłonach rozdzielnic i oudów AMP Amperomierz mierzy w amperach prąd płynący w owodzie elektrycznym. VLT Woltomierz mierzy w woltach różnicę potencjałów (napięcie) w owodzie elektrycznym. AMP do zasilania standardowego AMP do silników Wspólne dane techniczne Dokładność: klasa 1,5. Zgodność z normami PN-EN , PN-EN i PN-EN Miernik ferromagnetyczny. Długość skali: 80 mm na 90. Montaż w rozdzielnicach i oudowach. Stopień ochrony: IP52. Maksymalne odchylenie pozycji pracy: 30 od pionu. Temperatura: vvtemperatura pracy: -25 C do +50 C vvtemperatura zalecana: 23 C. Wpływ temperatury na dokładność: ±0.003 % / C. Częstotliwość pracy: 50/60 Hz. Indywidualne dane techniczne AMP Potrzeny przekładnik prądowy In/5 należy zamówić oddzielnie. Wymienne skale należy zamówić oddzielnie. Poór mocy: 1,1 VA. Przeciążenie trwałe: 1,2 In. Przeciążenie maksymalne przez 5 s: 10 In. Indywidualne dane techniczne VLT Poór mocy: 3 VA. Przeciążenie trwałe: 1,2 Un. Przeciążenie maksymalne przez 5 s: 2 Un VLT Typ Zakres Przyłączenie przez Numer przekładnik prądowy katalogowy AMP do zasilania standardowego Miernik podstawowy (dostarczany ez X/ skali) Skala 1,3 In 0-50 A 50/ A 100/ A 200/ A 400/ A 600/ A 1000/ A 1250/ A 1500/ A 2000/ A 2500/ A 3000/ A 4000/ A 5000/ A 6000/ AMP do silników Miernik podstawowy (dostarczany ez X/ skali) Skala 3 In A 30/ A 75/ A 200/ VLT V

143 Pomiar i sygnalizacja Przełączniki CMV i CMA 48 x 48 Panelowe CMA Funkcje Przełączniki 48 x 48 są przeznaczone do montażu na drzwiach i przednich osłonach rozdzielnic i oudów. CMA Przełącznik do amperomierza umożliwia pomiar prądów w kolejnych fazach owodu trójfazowego przy użyciu tylko jednego amperomierza (przy wykorzystaniu przekładników prądowych). CMV Przełącznik do woltomierza umożliwia pomiar napięć w owodzie trójfazowym (kolejno między fazami i między każdą fazą a przewodem neutralnym) przy użyciu tylko jednego woltomierza. CMV Wspólne dane techniczne Trwałość: vvłączeniowa: przestawień vvmechaniczna: przestawień Styki AgNI. Temperatura pracy: -25 C do +50 C. Zgodność z normą: PN-EN Stopień ochrony: vvip65 od strony przedniej vvip20 od strony zacisków. Typ Prąd znamionowy (A) Napięcie (V) Licza pozycji Numer katalogowy CMA CMV DB Przyłączanie CMA. DB CMV. Odczyt napięcia między trzema fazami + między każdą z 3 faz a przewodem neutralnym. Uwaga: przy przyłączaniu nie należy usuwać zainstalowanych przewodow. 141

144 Pomiar i sygnalizacja Liczniki godzin CH Funkcje Elektromechaniczny licznik zlicza godziny pracy maszyny lu urządzenia elektrycznego. Podając dokładnie czas pracy, licznik jest przydatny dla określenia terminu wykonania prac konserwacyjnych. Wspólne dane techniczne Wyświetlacz elektromechaniczny. Maksymalne wskazanie: 99999,99 godzin. Dokładność wskazań: 0,01%. Bez możliwości wyzerowania. Temperatura składowania: -25 C do +85 C. Przyłączanie: zaciski tulejkowe do przewodów 2,5 mm 2. CH "DIN". CH "48 x 48". Indywidualne dane techniczne CH "DIN" Poór mocy: 0,15 VA. Temperatura pracy: -10 C do +70 C. Montaż na szynie DIN CH "48 x 48" Poór mocy: vv15607: 0,25 VA vv15608: 0,15 VA vv15609: 0,02 VA dla 12 V i 0,3 VA dla 36 V. Temperatura pracy -20 C do + 70 C. Stopień ochrony: IP65 od strony przedniej. Montaż na przedniej osłonie rozdzielnicy Typ Napięcie (V) Licza modułów 9 mm Numer katalogowy CH "DIN" 230 V AC ± 10%/50 Hz CH "48 x 48" 24 V AC ± 10%/50 Hz V AC ± 10%/50 Hz do 36 V DC Przyłączanie Odiornik Odiornik CH "DIN". CH "48 x 48". 142

145 Pomiar i sygnalizacja Licznik impulsów CI Funkcje Elektromechaniczny licznik przeznaczony do zliczania impulsów podawanych przez: liczniki kilowatogodzin, czujniki przekroczenia temperatury, ramki, prędkościomierze itp. Dane techniczne Napięcie zasilania i pomiarowe: 230 V AC ± 10%, 50/60 Hz. Poór mocy: 0,15 VA. Zakres liczydła: impulsów Bez możliwości zerowania Dane pomiarowe: vvminimalny czas trwania impulsu: 50 ms vvminimalny czas pomiędzy dwoma impulsami: 50 ms Temperatura składowania: -25 C do +85 C. Temperatura pracy: -10 C do +70 C. Przyłączanie: zaciski tulejkowe do przewodów 2,5 mm 2. Typ Licza modułów 9 mm Numer katalogowy CI Odiornik Odiornik 143

146 Pomiar i sygnalizacja Liczniki kilowatogodzin Na szyny DIN EN40p. EN40. ME1zr. ME3zr. ME4zrt. Funkcje Cyfrowe liczniki kilowatogodzin stosuje się jako podliczniki energii czynnej poieranej w owodach jednofazowych oraz trójfazowych z lu ez przewodu neutralnego. EN40 Jednofazowy licznik kilowatogodzin 40 A. EN40p Jednofazowy licznik kilowatogodzin 40 A z przesyłaniem impulsów pomiarowych (wyjście statyczne). ME1 Jednofazowy licznik kilowatogodzin. ME1z Jednofazowy licznik kilowatogodzin z licznikiem częściowym. ME1zr Jednofazowy licznik kilowatogodzin z licznikiem częściowym i z przesyłaniem impulsów pomiarowych (wyjście przekaźnikowe). ME3 Trójfazowy licznik kilowatogodzin do sieci ez przewodu neutralnego. ME3zr Trójfazowy licznik kilowatogodzin do sieci ez przewodu neutralnego, z licznikiem częściowym i z przesyłaniem impulsów pomiarowych (wyjście przekaźnikowe). ME4 Trójfazowy licznik kilowatogodzin do sieci z przewodem neutralnym. ME4zr Trójfazowy licznik kilowatogodzin do sieci z przewodem neutralnym, z licznikiem częściowym i z przesyłaniem impulsów pomiarowych (wyjście przekaźnikowe). ME4zrt Trójfazowy licznik kilowatogodzin do sieci z lu ez przewodu neutralnego współpracujący z zewnętrznymi przekładnikami prądowymi (nie dostarczane), z licznikiem częściowym i z przesyłaniem impulsów pomiarowych (wyjście przekaźnikowe). Typ Prąd znamionowy (A) Napięcie (V AC) Tolerancja (V AC) Licza mod. 9 mm Numer kat. Owód jednofazowy (1P+N) EN ± EN40p ± ME ± ME1z ± ME1zr ± Owód trójfazowy (3P) ME x x 230 ± ME3zr 63 3 x x 230 ± ME4zrt x x 230 ± Owód trójfazowy z przewodem neutralnym (3P+N) ME x 230/400 ± ME4zr 63 3 x 230/400 ± ME4zrt x 230/400 ± Główne dane techniczne ME EN40 / EN40p Klasa dokładności 1 1 Częstotliwość 48/62 Hz 48/62 Hz Poór mocy 2.5 VA < 10 VA Temperatura pracy -25 C do +55 C -25 C do +55 C -25 C do +65 C (32 A) Przyłączanie do zacisków Zaciski górne: 6 mm 2 Zaciski górne: 4 mm 2 tulejkowych Zaciski dolne: 16 mm 2 Zaciski dolne: 10 mm 2 Zgodność z normami PN-EN : - PMD/DD/K55/1 - PMD/SD/K55/1 (ME4zrt) PN-EN (dokładność) Plomowana osłona śru Z wyjątkiem ME4zrt Tak PN-EN PN-EN : - PMD/DD/K55/1 Aproata MID (Listopad 2009) 144

147 Pomiar i sygnalizacja Liczniki kilowatogodzin Na szyny DIN Opis EN40, EN40p 1 Możliwość przyłączenia szyną sztyftową. 2 Przesyłanie impulsów pomiarowych (EN40p). 3 Zielona lampka sygnalizacji zasilania. 4 Żółta lampka sygnalizacji pomiaru (migająca). 5 Wyświetlacz. 6 Ploma. EN40p. ME1, ME1z, ME1zr 1 Wyjście do przesyłania impulsów pomiarowych (ME1zr). 2 Migający wskaźnik pomiaru. 3 Wyświetlanie pomiaru całkowitego lu częściowego (ME1z, ME1zr). 4 Wskaźnik łędnego oprzewodowania. 5 Przycisk: wyświetlanie pomiaru całkowitego lu częściowego, zerowanie pomiaru częściowego (ME1z, ME1zr). 6 Plomowanie zacisków. Wyjście do przesyłania impulsów pomiarowych (ME1zr). MEzr. ME3, ME3zr, ME4, ME4zr, ME4zrt 1 Wyjście do przesyłania impulsów pomiarowych (ME3zr, ME4zr, ME4zrt). 2 Migający wskaźnik pomiaru 3 Wyświetlanie pomiaru całkowitego lu częściowego (ME3zr, ME4zr, ME4zrt), oraz prądu znamionowego przekładnika prądowego (ME4zrt). 4 Przycisk: wyświetlanie pomiaru całkowitego lu częściowego (ME4zrt ME3zr, ME4zr), zerowanie częściowe, wyświetlanie lu wyór prądu znamionowego przekładnika prądowego (ME4zrt). ME4zrt. Instalowanie Stopień ochrony od strony przedniej IP40, oudowy IP20. Sposó Instalowania musi yć odpowiedni do warunków pracy. Dla zastosowań na zewnątrz należy zapewnić stopień ochrony IP65. Wyłącznik Stycznik Licznik kilowatogodzin Ociążenie Wyłącznik Licznik kilowatogodzin Stycznik Ociążenie Zastosowanie ze stycznikiem Licznik jest normalnie zasilany w sposó ciągły. Dla zasilania nie ciągłego (łączenie ociążenia), zalecane jest umieszczenie urządzenia łączącego poniżej licznika ay ograniczyć zakłócenia na wejściu. Zakłócenia, szczególnie od ociążenia indukcyjnego, mogą oniżyć żywotność licznika. Licznik należy instalować z odstępem od urządzenia łączącego ay ograniczyć wpływ zakłóceń. Przykład: pomiar łączonego ociążenia 145

148 Pomiar i sygnalizacja Liczniki kilowatogodzin Na szyny DIN Indywidualne dane techniczne EN40 EN40p ME1 ME1z ME1zr Pomiar ezpośredni Do 40 A Do 63 A Pomiar i działanie żółtej lampki 3200 mignięć na kwh 1000 mignięć na kwh sygnalizacyjnej Wskaźnik łędnego oprzewodowania Tak Zakres pomiaru pełnego w jednej kwh MWh fazie Wyświetlanie pomiaru pełnego W kwh z siedmioma znakami cyfrowymi W kwh lu MWh z pięcioma znakami cyfrowymi. Bez kropki dziesiętnej w kwh; dwie cyfry po kropce dziesiętnej w MWh Zakres pomiaru częściowego w jednej MWh fazie z zerowaniem Wyświetlanie pomiaru częściowego - - W kwh lu MWh z czterema znakami cyfrowymi. Bez kropki dziesiętnej w kwh; dwie cyfry po kropce dziesiętnej w MWh Przesyłanie impulsów pomiarowych - Przez wyjście statyczne: - Napięcie izolacji owodu ELV 4 kv 50 HZ - 20 ma/ 35 V DC, maks impulsów 120 ms na kwh - - Przez styk impulsowy: - Napięcie izolacji owodu ELV: 4 kv 50 HZ - 18 ma/ 24 V DC, 100 ma/ 230 V AC - 1 impuls 200 ms (zamknięcie styków) na kwh Pomiar ezpośredni Pomiar i działanie żółtej lampki sygnalizacyjnej Wskaźnik łędnego oprzewodowania ME3 Do 63 A 100 mignięć na kwh MWh ME3zr Wyświetlanie pomiaru pełnego Zakres pomiaru częściowego w jednej fazie z zerowaniem W kwh lu MWh z pięcioma znakami cyfrowymi. Bez kropki dziesiętnej w kwh; dwie cyfry po kropce dziesiętnej w MWh MWh Wyświetlanie pomiaru częściowego - W kwh lu MWh z czterema znakami cyfrowymi. Jeden znak cyfrowy po kropce dziesiętnej w kwh Przesyłanie impulsów pomiarowych - Przez styk impulsowy: - napięcie izolacji owodu ELV: 4 kv 50 HZ - 18 ma/ 24 V DC, 100 ma/ 230 V AC - 1 impuls 200 ms (zamknięcie styków) na 10 kwh ME4 ME4zr ME4zrt Pomiar ezpośredni Do 63 A - Pomiar poprzez przekładnik prądowy - Skala od 40/5 do 6000/5 (konfigurowalna) Zakres prądów przekładników prądowych Poór mocy na każde wejście pomiarowe Pomiar i działanie żółtej lampki sygnalizacyjnej Zakres pomiaru pełnego w trzech fazach Wyświetlanie pomiaru pełnego - patrz strona do 5 A 100 mignięć na kwh /x mignięć na kwh (1) (x = prąd znamionowy przekładnika prądowego) MWh Dla przekładników prądowych y 150 A : MWh Dla przekładników prądowych > 150 A : MWh W kwh lu MWh z pięcioma znakami cyfrowymi. Bez kropki dziesiętnej w kwh; dwie cyfry po kropce dziesiętnej w MWh Zakres pomiaru częściowego we wszystkich trzech fazach z zerowaniem MWh Dla przekładników prądowych y 150 A : MWh Dla przekładników prądowych> 150 A : MWh Wyświetlanie pomiaru częściowego - W kwh lu MWh z czterema znakami cyfrowymi. Jeden znak cyfrowy po kropce dziesiętnej w kwh Przesyłanie impulsów pomiarowych - Przez styk impulsowy: - napięcie izolacji owodu ELV: 4 kv 50 HZ - 18 ma/ 24 V DC, 100 ma/ 230 V AC - 1 impuls 200 ms (zamknięcie styków) na 10 kwh (1) przykład: przekładnik prądowy 500/5: 10000/500 mignięć na kwh = 20 mignięć na kwh (2) przykład: przekładnik prądowy 500/5: 500/10 kwh na impulsów = 50 kwh na impuls Przez styk impulsowy: - Napięcie izolacji owodu ELV: 4 kv 50 Hz - 18 ma/ 24 V DC, 100 ma/ 230 V AC - 10/x impulsów 200 ms (zamknięcie styków) na kwh = x/10 kwh na impuls (2) (x = prąd znamionowy przekładnika prądowego) 146

149 Pomiar i sygnalizacja Liczniki kilowatogodzin Na szyny DIN Przyłączanie Owód jednofazowy Do licznika impulsów (EN40p) Do licznika impulsów (ME1zr) EN40 / EN40p. ME1 / ME1zr. Owód trójfazowy Do licznika impulsów (ME3zr) Do licznika impulsów 1 Zaezpieczenie (powinno yć dorane odpowiednio do prądu zwarcia w miejscu przyłączenia). 2 Łącznik zwierający ME3 / ME3zr. ME4zrt. Owód trójfazowy z przewodem neutralnym Do licznika impulsów (ME4zr) Do licznika impulsów 1 Zaezpieczenie (powinno yć dorane odpowiednio do prądu zwarcia w miejscu przyłączenia). 2 Łącznik zwierający ME4 / ME4zr. Uwagi Nie należy uziemiać owodu wtórnego przekładnika prądowego (S2). ME4zrt. Należy zachować właściwy kierunek podłączenia kali w pierwotnym owodzie przekładnika. Kael wprowadza się od strony P1 a wyprowadza do odiornika od strony P2. 147

150 Pomiar i sygnalizacja Miernik energii seria PM9 Działanie i charakterystyka Wielofunkcyjne mierniki Power Logic serii PM9, w 4-modułowej oudowie, służą do pomiarów podstawowych parametrów elektrycznych w instalacjach. Mierniki PM9 mogą yć stosowane w 2-, 3- i 4- przewodowych sieciach nn. Mogą yć przyłączane ezpośrednio lu poprzez przekładniki prądowe. Duży podświetlany ekran umożliwia jednoczesny odczyt pomiarów w trzech fazach. Dostępne są trzy wersje z jednakowym napięciem zasilania (220 do 240 V AC) PM9 do pomiarów podstawowych PM9P do pomiarów podstawowych z wyjściem impulsowym PM9C do pomiarów podstawowych z wyjściem Modus RS485. Miernik Energii Seria PM9. Zastosowanie Pomiary w rozdzielnicach. Podlicznik / rozkład kosztów. Zdalny nadzór instalacji elektrycznych. Charakterystyka Szerokość tylko 72 mm (cztery moduły 18 mm) Zwarta konstrukcja ułatwia instalowanie. Duży podświetlany ekran Jednoczesny odczyt pomiarów we wszystkich trzech fazach. Przewidywany poór mocy Odczyt średniej mocy poieranej Zgodność z normami Zgodność z PN-EN w zakresie pomiarów podstawowych. PN-EN klasa 1 dokładności w zakresie pomiaru energii czynnej dla podlicznika i rozkładu kosztów. Typ Napięcie Licza modułów 9 mm Numer katalogowy Miernik PM9 220 do 240 V AC Miernik PM9P 220 do 240 V AC Miernik PM9C 220 do 240 V AC Przewodnik dooru PM9 PM9P PM9C Informacje ogólne Tylko do sieci nn 1P + N, 3P, 3P + N Klasa dokładności dla pomiaru prądu i napięcia 0.5 % 0.5 % 0.5 % Klasa dokładności dla pomiaru energii i mocy 1 % 1 % 1 % Bezpośredni pomiar napięcia 450 V 450 V 450 V Pomiar chwilowych wartości skutecznych Prąd W 3 fazach i w przewodzie neutralnym Napięcie Fazowe i międzyfazowe Częstotliwość Moc czynna i ierna Całkowita i fazowa Moc pozorna Całkowita Współczynnik mocy Całkowity Pomiar energii Energia czynna Energia czynna okresowo Energia ierna Wartości średnie w przedziale czasu Moc czynna, ierna, pozorna Wartości aktualne i maksymalne Pozostałe pomiary Licznik godzin Wyświetlanie i wejście/ wyjście Podświetlany ekran LCD Wyjście impulsowe Komunikacja Port RS Protokół Modus

151 Pomiar i sygnalizacja Miernik energii seria PM9 Działanie i charakterystyka Charakterystyka elektryczna Rodzaj pomiaru Jedno- (1P+N) lu trójfazowy (3P, 3P+N) w sieci AC Dokładność pomiaru Prąd i napięcie Moc 0,5% wartości odczytu 1% wartości odczytu od 0,8 poj. do 0,5 ind. Charakterystyka wejść napięciowych Częstotliwość 0,2 Hz Współczynnik mocy 2% od 0,8 poj. do 0,5 ind. Energia czynna Klasa 1 wg definicji w PN-EN i PN-EN Energia ierna Klasa 2 wg definicji w PN-EN i PN-EN Zakres pomiaru 50 do 450 V AC (ezpośrednio) i do 1000 V AC (z przekładnikiem VT) Dopuszczalne 1.15 Un przeciążenie Zakres pomiaru 45 do 65 Hz częstotliwości Charakterystyka Prąd pierwotny TI Nastawialny od 5 do A wejść prądowych Prąd wtórny TI 5 A Zakres pomiarowy 15 ma do 6 A Dopuszczalne przeciążenie 6 A ciągłe 20 A 10 s 50 A 1 s Poór mocy 0,55 VA Wejście prądowe nie izolowane Zasilanie AC 220 do 240 V AC (±10 %), < 5 VA Wyjście impulsowe (PM9P) Wyjście statyczne, maks. 350 V AC/DC Charakterystyka mechaniczna Masa 0,3 kg Stopień ochrony IP52 (strona czołowa) Wymiary 72 x 90 x 66 (mm) Przyłączanie Zaciski tulejkowe, 1 x 4 mm 2 Warunki otoczenia Temperatura pracy -5 C do +55 C Stopień zanieczyszczenia 2 Kategoria instalacji III dla sieci do 260/450 V Kompatyilność Wyładowania Poziom III (PN-EN ) elektromagnetyczna elektrostatyczne Odporność na Poziom III (PN-EN ) promieniowanie Odporność na Poziom IV (PN-EN ) szykie stany przejściowe Odporność na udary Poziom IV (PN-EN ) Bezpieczeństwo Emisja przewodzona i promieniowana Komunikacja Port RS485 (PM9C) odczyt zdalny Zgodność z normami PN-EN Klasa B (CISPR 11) e Dwuprzewodowa, 9600 lu odów, Modus RTU, owód ELSV, wytrzymałość udarowa 6 kv (podwójna izolacja) PMD/SD/K55/1 PMD/SS/K55/1 149

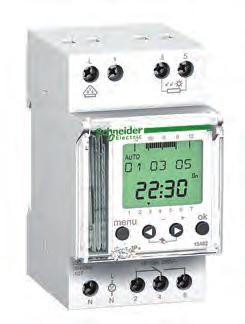

152 Programowanie i regulacja czasowa IHP, IH, IHH, ITM Taela dooru Łączniki czasowe sterują jednym lu więcej owodem elektrycznym zgodnie z programem ustawionym wcześniej przez użytkownika: łączniki IHP przez zapamiętanie operacji załączania i wyłączania łączniki mechaniczne IH przez ustawienie na wyskalowanej tarczy programowania wskaźników i ruchomych segmentów Łączniki czasowe IHP oraz IH doiera się według poniższych kryteriów: Oznaczenie Licza kanałów Cykl (h godziny, d dni) Minimalny czas pomiędzy dwoma operacjami łączeniowymi Licza operacji łączeniowych Czas pamiętania Licza modułów 9 mm Sterowanie nadrzędne On / Off Wyjściowe styki przełączalne (cos j =1) Łączniki intuicyjne IHP 1c 1 24h i/lu 7d 1 min lat 5 On / Off 16 A Auto IHP + 1c 1 24h i/lu 7d 1 s 84 6 lat 5 On / Off 16 A Auto IHP 2c 2 24h i/lu 7d 1 min lat 5 On / Off 16 A Auto IHP + 2c 2 24h i/lu 7d 1 s 84 6 lat 5 On / Off 16 A Auto IHP DCF 1c (1) 1 24h i/lu 7d 1 s 42 4 lata 5 On / Off 16 A Auto Zmiana czasu (letni/zimowy) IHP 1c (UL) (2) 1 24h i/lu 7d 1 min lata 5 On / Off 16 A Auto Łączniki intuicyjne 18 mm IHP 1c 18 mm 1 24h i/lu 7d 1 min lata 2 On / Off 16 A Auto IHP + 1c 18 mm 1 24h i/lu 7d 1 min lata 2 On / Off 16 A Auto Łącznik wielofunkcyjny ITM 4C-6E (3) 4 60 min, 24 h, 7 d + d oznaczone 1 s (4) 5 lat 10 On/Off (6) 10 A Auto Łączniki mechaniczne IH 60mn 1c SRM 1 60 min s 48 On - 48 Off rak 6 On 10 A Ręcznie IH 24h 1c SRM 1 24 h 15 min. 48 On - 48 Off rak 6 On 16 A Ręcznie IH 24h 1c ARM 1 24 h 15 min. 48 On - 48 Off 200 h (5) 6 On 16 A Ręcznie IH 24h 2c ARM 2 24 h 30 min. 24 On - 24 Off 150 h 6 On 16 A Ręcznie IH 7j 1c ARM 1 7d 2 h 42 On - 42 Off 200 h (5) 6 On 16 A Ręcznie IH 24h + 7j 1+1c ARM h + 7 d 45 min + 12h 16 On -16 Off + 7 On -7 Off 150 h 6 On 16 A Ręcznie Łączniki mechaniczne 18 mm IHH 7j 1c ARM 1 7d 2 h 42 On - 42 Off 100 h 2 On / Off 16 A Ręcznie IH 24h 1c ARM 1 24 h 15 min. 48 On - 48 Off 100 h 2 On / Off 16 A Ręcznie IH 24h 1c SRM 1 24 h 15 min. 48 On - 48 Off rak 2 On / Off 16 A Ręcznie Akcesoria Zestaw do programowania (7) Klucz pamięci (7) Karta pamięci (8) Antena ANT DCF (1) IHP DCF jest synchronizowany z nadajnikiem we Frankfurcie poprzez antenę DCF. (2) Napięcie zasilania 120 V AC. (3) 4 kanały wyjściowe i 6 wejść warunkowych. (4) 45 przedziałów czasowych w programowaniu dziennym, 15 przedziałów czasowych w programowaniu rocznym, 20 różnych impulsów w programowaniu impulsowym. (5) 100h przy zasilaniu 100 V AC. (6) On/Off poprzez wejście nadrzędne lu wejście warunkowe (7) Dla IHP+ 1c i IHP+ 2c. (8) Dla ITM 4c-6E 150

153 Programowanie i regulacja czasowa IHP, IH, IHH, ITM Podświetla nie, funkcja przy pad ko wa i programowanie impulsowe (9) Funkcja nieoecności Przyłączanie ezśruowe Przystosowanie do szyn sztyftowych Wejście do sterowania zewnętrznego Schowek do instrukcji na przedniej ściance Klucz pamięci zintegrowany na przedniej ściance Numer katalogowy Funkcja losowa CCT wejście CCT15451 CCT wejścia CCT (10), (11) (10), (11) Funkcja impulsowa CCT15338 CCT16364 CCT CCT CCT15860 CCT (9) Programowanie impulsowe umożliwia załączenie na czas krótszy niż jedna minuta (nastawialny od 1 do 59 s); sterowanie impulsowe ma zawsze priorytet. (10) Języki: francuski, angielski, szwedzki, holenderski, fiński, norweski/duński (11) Języki: francuski, angielski, włoski, hiszpański, niemiecki, portugalski. 151

154 Programowanie i regulacja czasowa Łączniki intuicyjne IHP Funkcje Łączniki IHP załączają i wyłączają odiorniki automatycznie według programu wprowadzonego przez użytkownika. Łączniki działają w cyklu tygodniowym: ten sam program jest powtarzany tydzień po tygodniu. Łączniki automatycznie zmieniają czas letni/zimowy i umożliwiają przystosowanie czasu zmiany stosownie do miejsca zainstalowania. Program może yć wymuszony czasowo lu na stałe przez naciśnięcie dwóch przycisków na łączniku. Łączniki IHP 1C i 2C oraz IHP+ umożliwiają zastosowanie programu świątecznego przez wprowadzenie dat początku i końca nieoecności. IHP 1c. IHP 2c. IHP +1c. Dane elektryczne Napięcie: 230 V AC ± 10%. Częstotliwość: 50/60 Hz. Poór mocy: 2 VA dla IHP DCF 1c, 4 VA dla IHP 1c/+1c, 7 VA dla IHP 2c/+2c i 6 VA dla IHP 1c (UL). Zapamiętywanie programu i czasu z wykorzystaniem aterii litowej: vvczas życia: 6 lat dla IHP 1c/2c, 12 lat dla IHP DCF 1c, IHP 1c (UL). vvczas pamiętania, łączny czas raku zasilania: 4 lata dla IHP DCF 1c, 5 lat dla IHP 1c (UL), 6 lat dla IHP 1c/2c i IHP+ 1c/2c. Dokładność czasu: v v± 1 s na dzień przy 20 C, vv1s na milion lat przy wykorzystaniu synchronizacji z sygnałem nadajnika we Frankfurcie poprzez antenę DCF dla IHP DCF 1c. Ociążalność styków vv16 A przy 250 V AC (cos j = 1), vv10 A przy 250 V AC (cos j = 0.6) Dane mechaniczne Wymiary zewnętrzne: 5 modułów 9 mm. Stopień ochrony: IP20B Temperatura pracy: - 10 C do +50 C. Schowek do instrukcji na przedniej ściance IHP 1c/2c i IHP+ 1c/2c i IHP DCF 1c. IHP 1c/2c i IHP+ 1c/2c są przystosowane do szyny sztyftowej (przystosowanie mechaniczne). Dane indywidualne dla IHP+ 1c i 2c Funkcje nastawiane ręcznie: vvokresowe wstrzymanie programów na okres świąteczny przez nastawienie daty początku i końca nieoecności, vvsymulacja oecności przez funkcję losową w okresach załączenia. Funkcja impulsowa: programowanie impulsów nastawianych w zakresie od 1 s do 59 s (impuls ma priorytet nad łączeniem). Podświetlony ekran Klucz pamięci, umieszczony na przedniej ściance, do zapamiętywania i kopiowania programów. Wejścia do zewnętrznego sterowania poprzez standardowy łącznik lu przycisk (jedno wejście dla IHP+ 1c i dwa wejścia dla IHP+ 2c). vvcharakterystyka owodu wejściowego: napięcie: 230 V AC + 10%, - 15%, częstotliwość: 50/60 Hz, prąd wejścia: maks. 1,2 ma, poór mocy: maks. 0,3 mw długość przewodów: maks 100 m. Akcesoria: vvzestaw do programowania do PC zawierający: urządzenie programujące, klucz pamięci, płytę CDROM oraz kael USB o długości 2 m. vvklucz pamięci do zapamiętywania i kopiowania programów. Zestaw do programowania do PC. IHP +2c. Klucz pamięci 152

155 Programowanie i regulacja czasowa Łączniki intuicyjne IHP Dane indywidualne dla IHP DCF Synchronizacja z sygnałem DCF 77 nadajnika we Frankfurcie: vv automatyczna na zamówienie, o 1.00, 2.00, 3.00 i 4.00 każdego dnia, vv ręczna po naciśnięciu przycisku IHP lu po zresetowaniu, vv wyświetlenie na ekranie liter RC vv programowanie impulsów nastawianych w zakresie od 1 s do 59 s (impuls ma priorytet nad łączeniem). Funkcje nastawiane ręcznie: vvokresowe wstrzymanie programów na okres świąteczny przez nastawienie daty początku i końca nieoecności, vv symulacja oecności przez funkcję losową w okresach załączenia. Funkcja impulsowa: programowanie impulsów nastawianych w zakresie od 1 s do 59 s (impuls ma priorytet nad łączeniem). IHP DCF 1c Dane indywidualne dla anteny IHP DCF Przyłączanie: przewód 1,5 mm 2, maksimum 5 IHP DCF przyłączonych do jednej anteny, maksymalna odległość pomiędzy IHP DCF a anteną: 200 m. Instalowanie: poza rozdzielnicą, na zewnątrz, pod osłoną. Temperatura pracy: - 20 C do +70 C. Stopień ochrony: IP54 Wymiary zewnętrzne: 70 x 57 x 92 mm (dł. x szer. x wys.). Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm 2, dla IHP 1c (UL) i IHP DCF 1c. 2 zaciski ezśruowe na iegun dla przewodów do 2,5 mm 2 dla IHP 1c/2c i IHP+ 1c/2c. ANT DCF IHP 1C L IHP 2C L ANT DCF 12 V L 3 5 L 3 5 ANT DCF ANT DCF L N N L N N IHP +1C IHP +2C Ext L N L N L N N L N N IHP DCF 1c, maksimum 5 IHP DCF przyłączonych do jednej anteny Typ Numer katalogowy IHP 1c CCT15450 IHP+ 1c CCT15451 IHP 2c CCT15452 IHP+ 2c CCT15453 IHP DCF 1c IHP 1c (UL) (1) Akcesoria ANT DCF Zestaw do progra mowania CCT15860 na PC Klucz pamięci CCT15861 (1) Napięcie zasilania: 120 V AC ± 10%.. 153

156 Res Programowanie i regulacja czasowa Łączniki intuicyjne 18 mm IHP Funkcje Łączniki IHP załączają i wyłączają odiorniki automatycznie według programu wprowadzonego przez użytkownika. Łączniki działają w cyklu tygodniowym: ten sam program jest powtarzany tydzień po tygodniu. Łączniki automatycznie zmieniają czas letni/zimowy i umożliwiają przystosowanie czasu zmiany stosownie do miejsca zainstalowania. Program może yć wymuszony czasowo lu na stałe przez naciśnięcie dwóch przycisków na łączniku. IHP +1c 18 mm. Dane elektryczne Napięcie: 230 V AC ± 10%. Częstotliwość: 50/60 Hz. Poór mocy: 2,5 VA dla IHP 1c 18 mm, 3 VA dla IHP+ 1c 18 mm Zapamiętywanie programu i czasu z wykorzystaniem aterii litowej: vvczas życia: 5 lat, vvczas pamiętania, łączny czas raku zasilania: 3 lata Dokładność czasu: ± 1 s na dzień przy 20 C, Ociążalność styków: vv16 A przy 250 V AC (cos j = 1), vv4 A przy 250 V AC (cos j = 0,6). Dane mechaniczne Wymiary zewnętrzne: 2 moduły 9 mm. Stopień ochrony: IP20B Temperatura pracy: - 10 C do +50 C. Przystosowanie mechaniczne do szyny sztyftowej (tylko dla IHP+ 1c 18 mm). Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm². L N Prog On 10:54 menu ok Typ Numer katalogowy IHP 1c 18 mm (1), (2) IHP+ 1c 18 mm (1), (2) (1) Języki: francuski, angielski, szwedzki, holenderski, fiński, norweski/duński. (2) Języki: francuski, angielski, włoski, hiszpański, niemiecki, portugalski. 154

157 Programowanie i regulacja czasowa Łączniki czasowe wielofunkcyjne ITM 4c-6E Funkcje Programowanie czasowe tygodniowe lu roczne dla 1, 2, 3, lu 4 kanałów, 6 wejść do sterowania tymi funkcjami. Wymienna karta pamięci do kopiowania na innych łącznikach ITM lu zachowania programu utworzonego przez dostawcę. ITM 4c - 6E. Dane elektryczne Napięcie: 230 V AC ± 10%. Częstotliwość: 50/60 Hz. Poór mocy: 4,5 VA. Zapamiętywanie programu i czasu z wykorzystaniem aterii litowej: vvczas życia: 10 lat, vvczas pamiętania: 5 lat Dokładność czasu: ± 1 s na dzień przy 20 C. Ociążalność styków: vv10 A przy 250 V AC (cos j = 1), vv6 A przy 250 V AC (cos j = 0.6). Dane mechaniczne Wymiary zewnętrzne:10 modułów 9 mm. Stopień ochrony: vvprzednia ścianka: IP40 vvzaciski: IP20B. Temperatura pracy: -5 C do +50 C. Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm². L N (łącznik, przycisk, łącznik zmierzchowy, termostat, czujnik ruchu ) L N V~ 50Hz = Entrées / Inputs 230V~ Wejścia 6 x 230 V AC Plomowana osłona menu OK Schowek na instrukcję - + C1...C4 Canaux / Channels 10A / 230V~ Wymienna karta pamięci (opcja) Kanały wyjściowe 4 x 230 V, 10 A C1 C2 C3 C4 C1-C2 On Off C3-C4 L N L N L N L N Odiornik: lampa, mały silnik, dzwonek, sygnał świetlny Dla większych ociążeń łączenie poprzez stycznik Typ Numer katalogowy ITM4c-6E Karta pamięci

158 Programowanie i regulacja czasowa Łączniki mechaniczne IH Funkcje Łączniki IH załączają i wyłączają odiorniki automatycznie według programu wprowadzonego przez użytkownika. Łączniki działają w cyklu godzinnym, dziennym lu tygodniowym: ten sam program jest powtarzany co godzina (IH 60 mn), co dzień (IH 24h) co tydzień (IH 7j). Program może yć wstrzymany. IH 60mn 1c SRM. IH 24h 1c ARM. IH 24h + 7j 1+1c ARM. Dane elektryczne Napięcie: 230 V AC + 10%, - 15% ( V AC + 10%, - 15% dla IH24h 1c ARM i IH 7j 1c ARM). Częstotliwość: 50/60 Hz (50 Hz dla IH 60mn 1c SRM, IH 24h + 7j 1+1C SRM). Poór mocy: 2,5 VA (1 VA dla IH 60mn 1c SRM) Dokładność czasu: ± 1 s na dzień przy 20 C, Zaezpieczenie przed utratą zasilania aterią litową (tylko dla typów ARM): czas życia: 6 lat, czas pamiętania 150 godz. (200 godz. dla IH 24h 1c ARM i IH 7j 1c ARM o napięciu zasilania 230 V AC oraz 100 godz. dla IH 24h 1c ARM i IH 7j 1c ARM o napięciu zasilania 100 V AC). Ociążalność styków: 16 A (10 A dla IH 60mn 1c ARM) przy 250 V AC (cos j = 1), 4 A przy 250 V AC (cos j = 0,6). Dane mechaniczne Programowanie przy użyciu wskaźników (dostarczane) lu ruchomych segmentów: Typ Ilość dostarczanych wskaźników IH 24h 2c ARM 4 czerwone + 4 zielone + 2 iałe IH 24h + 7j 1+1c ARM 6 żółtych (24h); 12 nieieskich + 2 czerwone (7 dni) Typ Ilość dostarczanych segmentów IH 60mn 1c SRM, IH 24h 1c SRM, IH 24h 1c ARM 96 IH 7j 1c ARM 84 Sterowanie łączeniem na przedniej ściance (tylko dla IH 60mn 1c SRM, IH 24h 1c SRM, IH 7j 1c ARM): vvstałe 3 pozycje sterowania łączeniem (On, auto, Off). vvokresowe 2 pozycje sterowania łączeniem dla każdego segmentu (On, Off). Wymiary zewnętrzne: 6 modułów 9 mm. Stopień ochrony: IP20 Temperatura pracy: -20 C do +55 C. Dodatkowe wskaźniki (dla IH 24h 2c ARM, IH 24h + 7j 1 + 1c ARM) do programowania większej liczy cykli. Przyłączanie zacisk śruowy dla przewodów do 6 mm 2 (dla IH 24h 2c ARM, IH 24h + 7j 1 + 1c ARM). 2 zaciski ezśruowe na iegun dla przewodów do 2,5 mm 2 (dla IH 60mn 1c SRM, IH 24h 1c SRM, IH 24h 1c ARM, IH 7j 1c ARM). IH 24h 2c ARM L N L N IH 60mn 1c SRM, IH 24h 1c SRM/ARM, IH 7j 1c ARM IH 24h +7j 1+1c ARM Typ Numer katalogowy IH 60mn 1c SRM CCT15338 IH 24h 1c SRM CCT16364 IH 24h 1c ARM CCT15365 IH 24h 2c ARM IH 7j 1c ARM CCT15367 IH 24h + 7j 1+1c ARM Akcesoria Dodatkowe wskaźniki (5 czerwonych, 5 zielonych, 5 iałych, 5 żółtych)

159 Programowanie i regulacja czasowa Łączniki mechaniczne 18 mm IH, IHH Funkcje Łączniki IH załączają i wyłączają odiorniki automatycznie według programu wprowadzonego przez użytkownika. Łączniki działają w cyklu dziennym lu tygodniowym: ten sam program jest powtarzany co godzina, co dzień (IH 24h), co tydzień (IH 7j). Program może yć wstrzymany. IHH 7j 1c ARM. Dane elektryczne Napięcie: 230 V AC ± 10%. Częstotliwość: 50/60 Hz. Poór mocy: 2,5 VA. Zapamiętywanie programu i czasu: vvczas życia: 10 lat, vvczas pamiętania, łączny czas raku zasilania: 100 godz. (oprócz IH 24h 1c SRM) Dokładność czasu: ± 1 s na dzień przy 20 C. Ociążalność styków: vv16 A przy 250 V AC (cos j = 1), vv4 A przy 250 V AC (cos j = 0,6). Dane mechaniczne Programowanie przy użyciu ruchomych segmentów: Wymiary zewnętrzne: 2 moduły 9 mm. Stopień ochrony: vvprzednia ścianka: IP40, vvzaciski: IP20B Temperatura pracy: -10 C do +50 C. IH 24h 1c ARM. Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm². 2 1 N L Typ Numer katalogowy IHH 7j 1c ARM IH 24h 1c SRM IH 24h 1c ARM

160 Programowanie i regulacja czasowa IHP, IH, IHH, ITM Zasady programowania Programowanie przez kopiowanie loków Porady praktyczne Łączniki IHP zapamiętują datę i czas wymaganych operacji łączeniowych. Dla łączników IH IHP programowanie jest realizowane przez ustawianie ruchomych segmentów lu wskaźników na cyfrowej tarczy Przykład Sterowanie klimatyzacją w zakładzie fryzjerskim: Poniedziałek (1) Wtorek Środa Czwartek (2) itd. On nr 1 08 h h h 30 załączona Off nr 1 12 h h 00 wyłączona On nr 2 13 h h 30 załączona Off nr 2 20 h h h 00 wyłączona (1) W poniedziałek zamknięty (2) Bez przerwy Jeśli identyczne operacje łączeniowe mają się znaleźć w kolejnych dniach tygodnia, w tym samym czasie, ta funkcja pozwala na programowanie tych operacji tylko raz. W tym przypadku wykorzystana jest jedna operacja łączeniowa. Jeśli ta funkcja jest wykorzystana rozważnie ilość możliwych operacji łączeniowych znacznie wzrasta. Przykład Poniedziałek Wtorek Środa Czwartek Piątek On nr 1 10 h h 00 załączona Off nr 1 18 h h h 00 wyłączona Ilość operacji łączeniowych Zapamiętywanie przy raku napięcia 1 operacja łączeniowa 1 operacja łączeniowa Typ Ilość operacji łączeniowych IHP 1c 56 IHP + 1c 84 IHP DCF 1c 42 IHP 2c 56 IHP + 2c 84 IHP 18 mm 1c 28 IHP + 1c 18 mm 42 ITM 4C-6E 45 przedziałów czasowych w programowaniu tygodniowym, 15 przedziałów czasowych w programowaniu rocznym i 20 różnych impulsów w programowaniu rocznym IHP 1c (UL) 28 IH 7d 1c ARM 42 On - 42 Off IH 24h 1c ARM 48 On - 48 Off IH 24h 1c SRM 48 On - 48 Off IH 60mn 1c SRM 24 On - 24 Off IH 24h 1c SRM 24 On - 24 Off IH 24h 1c ARM 24 On - 24 Off IH 24h 2c ARM 24 On - 24 Off IHH 7j 1c ARM 21 On - 21 Off IH 24 h + 7j 1+1c ARM 16 On - 16 Off + 7 On - 7 Off Dla łączników IHP wyposażonych w tą funkcję do zapamiętywania wykorzystana jest ateria litowa. Zachowane są program, data i czas. Operacje łączeniowe nie są wykonywane. 158

161 Programowanie i regulacja czasowa IHP, IH, IHH, ITM Programowanie czasowe, 60 min. Sterowanie załączeniem i wyłączeniem grupy odiorników w cyklu powtarzanym co 60 min.. Programowanie dzienne, 24 godz. Sterowanie załączeniem i wyłączeniem jedną lu dwoma grupami odiorników w powtarzalnym cyklu dziennym, w taki sam sposó, w każdym dniu tygodnia.. Programowanie tygodniowe, 7 dni Sterowanie załączeniem i wyłączeniem jedną do czterech grup odiorników w cyklu tygodniowym, które może yć różne w każdym dniu, powtarzalne w każdym tygodniu. Przykład Automatyczne sterowanie podlewaniem: On nr 1 2 min. 30 s Off nr 1 5 min. On nr 2 25 min. Off nr 2 37 min. 30 s Odpowiedni łącznik czasowy IH 60mn 1c SRM Przykład Sterowanie zamkiem drzwi w udynku mieszkalnym: vvod 8.00 do 19.30: styki w stanie On, swoodny dostęp vvod do 8.00 następnego dnia: styki w stanie Off, dostęp przez tajny kod, w każdym dniu tygodnia: Od poniedziałku do niedzieli On nr Off nr Odpowiednie łączniki czasowe IH 24h 1c SRM/ARM IH 24h 2c ARM IHP 1c 18 mm IHP + 1c 18 mm IHP DCF 1c IHP 1c, IHP + 1c IHP 2c, IHP + 2c ITM 4C-6E Przykład Sterowanie oświetleniem wystawy sklepowej: Poniedziałek Wtorek Środa Czwartek Piątek Soota Niedziela On nr 1 09 h h h 00 Off nr 1 12 h h 00 On nr 2 14 h h 00 Off nr 2 20 h h h 00 On nr 3 8 h 30 8 h 30 Off nr 3 12 h h 30 On nr 4 14 h h 30 Off nr 4 21 h h 00 Odpowiednie łączniki czasowe IHH 7j 1c ARM IHP 1c, IHP + 1c IHP 2c, IHP + 2c IHP 1c 18 mm IHP + 1c 18 mm IHP DCF 1c ITM 4C-6E 159

162 Programowanie i regulacja czasowa IHP, IH, IHH, ITM Programowanie impulsowe Umożliwia sterowanie impulsami (nastawianymi od 1 do 59 s) jedną do czterech grup odiorników (przekaźniki impulsowe, dzwonki, itp.). Programowanie dni specjalnych Umożliwia tworzenie programów specjalnych dla oznaczonych dni. Przykład Automatyczne sterowanie dzwonkami, oświetleniem, wydawaniem pokarmu: dzwonki sygnalizujące podjęcie i zakończenie pracy (kanał 1), oświetlenie lokalu (kanał 2), karmienie ryek w akwarium (kanał 3): Poniedziałek Wtorek Środa Czwartek Piątek Soota Niedziela Kanał 1: dzwonek (sterowanie impulsami 20 s) On 08 h h h h h h 00 Okres 20 s 20 s 20 s 20 s 20 s 20 s On 12 h h h h h h 00 Okres 20 s 20 s 20 s 20 s 20 s 20 s On 14 h h h h h 00 Okres 20 s 20 s 20 s 20 s 20 s On 18 h h h h h 00 Okres 20 s 20 s 20 s 20 s 20 s Kanał 2: oświetlenie (sterowanie czasowe) On 07 h h h h h h 30 Off 18 h h h h h h 30 Kanał 3: akwarium (sterowanie impulsami 15 s) On 10 h h h h 00 Okres 15 s 15 s 15 s 15 s Programowanie Programowanie impulsów zajmuje 2 oszary pamięci. Zestawienie dwóch rodzajów programowania (impulsowe i czasowe) jest możliwe na tym samym kanale. Odpowiednie łączniki czasowe IHP + 1c IHP + 1c 18 mm IHP DCF 1c IHP + 2c ITM 4C-6E Przykład Sterowanie oświetleniem i ogrzewaniem w szkole: vvprogramowanie podstawowe: programowanie oświetlenia (kanał 1) i ogrzewania (kanał 2): Poniedziałek Wtorek Środa Czwartek Piątek Soota Niedziela Kanał 1: oświetlenie On 07 h h h h h 00 Off 20 h h h h h 00 Kanał 2: ogrzewanie On 06 h h h h h 00 Off 18 h h h h h 00 Programowanie dat: okresy wyłączenia, ferie szkolne, itp. Należy wprowadzić Off na początku i ponownie Off na końcu każdego okresu nieoecności: Ferie Zimowe Wiosenne Letnie Jesienne Noworoczne Kanał 1: oświetlenie Off Data 20 luty 17 kwiecień 07 lipiec 23 październik 18 grudzień Czas 12 h h h h h 00 Off Data 08 marzec 03 maj 9 wrzesień 2 listopad 4 styczeń Czas 01 h h h h h 00 Kanał 2: ogrzewanie Off Data 20 luty 17 kwiecień 23 październik 18 grudzień Czas 12 h h h h 00 Off Data 08 marzec 03 maj 2 listopad 4 styczeń Czas 01 h h h h 00 Odpowiedni łącznik czasowy ITM 4C-6E. 160

163 Programowanie i regulacja czasowa Przekaźniki czasowe RTA, RTB, RTC, RTH, RTL i RTMF Przekaźniki czasowe, jako alternatywa do konwencjonalnych przekaźników przemysłowych, dają korzyść wynikającą z wymiarów modułowych. Mają ardzo szeroki zakres zastosowania w udownictwie powszechnym i przemysłowym dla prostych funkcji automatyki: wentylacja, ogrzewanie, koordynacja i wzajemne lokowanie zasłon, windy, pompy, oświetlenie, sygnalizacja, monitoring, itp. Funkcje RTA Opóźnia zasilanie ociążenia RTB Zasila ociążenie przez określony czas po zamknięciu styków pomocniczych (przycisk) RTC Wydłuża zasilanie ociążenia przez określony czas po zamknięciu styków pomocniczych (przycisk) RTH Zasila ociążenie przez określony czas po podaniu napięcia RTL Zasila ociążenie w powtarzalnych określonych cyklach po podaniu napięcia (sygnalizacja rozłyskowa) RTMF Pozwala wyrać jeden z czterech typów opóźnienia: A, B, C lu H. Dane techniczne Zakres czasu opóźnienia: 0,1 s do 100 godzin. Owód sterowania: vvnapięcie sterowania i zasilania: 24 V DC ±10 % V AC ±10 % RTMF: V AC/DC ±10 % vvczęstotliwość: Hz. Temperatura pracy: C. Owód główny: vvzespół styków przełączalnych prąd minimalny: 10 ma/5 V DC prąd maksymalny: 8 A/250V DC i 8 A/250 V AC vvtrwałość mechaniczna > 5x10 6 cykli vvtrwałość łączeniowa: > 10 5 cykli (kategoria AC1). Dokładność: ±10 % całego zakresu Minimalny czas trwania impulsu: 100 ms Maksymalny czas powrotu po zaniku napięcia: 100 ms. Dokładność powtarzania: ±0.5 % parametru stałego. Uwidocznienie stanu styków zieloną lampką sygnalizacyjną (migającą przez czas opóźnienia) Odporność na krótkotrwale zaniki napięcia y 20 ms. Stopień ochrony: IP40. Przyłączanie do zacisków tulejkowych: vvprzewody sztywne ez końcówek 2 x 2.5 mm 2 vvprzewody elastyczne z końcówkami 2 x 1.5 mm 2. Indywidualne dane techniczne RTA Pojedynczy cykl opóźnienia rozpoczyna się po załączeniu zasilania przekaźnika RTA Ociążenie zostaje zasilone po upływie czasu opóźnienia T. RTB Pojedynczy cykl opóźnienia rozpoczyna się po zamknięciu styków pomocniczych (przycisk). Po upływie czasu opóźnienia T zasilanie ociążenia zostaje wyłączone. RTC Pojedynczy cykl opóźnienia rozpoczyna się po otwarciu styków pomocniczych (przycisk). Po upływie czasu opóźnienia T zasilanie ociążenia zostaje wyłączone. RTH Pojedynczy cykl opóźnienia rozpoczyna się po załączeniu zasilania przekaźnika RTH. Po upływie czasu opóźnienia T zasilanie ociążenia zostaje wyłączone. RTL Cykl opóźnienia rozpoczyna się po załączeniu zasilania. Ociążenie ędzie zasilane przez nastawiony czas T1 a następnie pozawione zasilania przez nastawialny czas T2. Cykl ten ędzie się powtarzał dopóki zasilanie przekaźnika RTL nie zostanie wyłączone. RTMF Umożliwia realizację funkcji opóźnienia czasowego jak dla przekaźników RTA, RTB, RTC i RTH. 161

164 Programowanie i regulacja czasowa Przekaźniki czasowe RTA, RTB, RTC, RTH, RTL i RTMF RTA Typ Numer katalogowy Licza modułów 9 mm RTB RTC RTH RTL RTMF

165 Programowanie i regulacja czasowa Przekaźniki czasowe RTA, RTB, RTC, RTH, RTL i RTMF Nastawianie Porady praktyczne RTA, RTB, RTC i RTH Nastawianie czasu opóźnienia Przykład: dla ustawienia opóźnienia 3 s należy użyć potencjometru 1 i potencjometru 2: ustawienie przełącznika pozycyjnego 1 na odpowiedni zakres: 1 s ustawienie potencjometru 2 na odpowiedni mnożnik: 3 Otrzymujemy: 1 s x 3 = 3 s. Sekwencje łączenia 1 Przełącznik nastawiany na 6 zakresów czasu opóźnienia 2 Potencjometr: mnożnik 3 Zielona lampka sygnalizacyjna: wyjście styków RTA RTB RTC RTH 163

166 Programowanie i regulacja czasowa Przekaźniki czasowe RTA, RTB, RTC, RTH, RTL I RTMF Nastawianie RTL Nastawianie czasu opóźnienia Przekaźnik wysyłający sygnał przerywany uruchamiające przerywane sygnały świetlne lu akustyczne. Czas załączenia odiornika (T1) i czas wyłączenia (T2) są nastawialne. Czasy T1 i T2 są nastawiane tak samo jak dla innych przekaźników: Czas T1 jest nastawiany przełącznikiem pozycyjnym 1 i potencjometrem 2 w górnej części przekaźnika Czas T2 jest nastawiany przełącznikiem pozycyjnym 1 i potencjometrem 2 w dolnej części przekaźnika Sekwencje łączenia 1 Przełącznik nastawiany na 6 zakresów czasu opóźnienia 2 Potencjometr: mnożnik 3 Zielona lampka sygnalizacyjna: wyjście styków RTL 164

167 Programowanie i regulacja czasowa Przekaźniki czasowe RTA, RTB, RTC, RTH, RTL I RTMF Nastawianie Przełącznik nastawiany na 6 zakresów czasu opóźnienia 2 Potencjometr: mnożnik 3 Zielona lampka sygnalizacyjna: wyjście styków 4 Selektor funkcji: A, H, B, C RTMF Nastawianie czasu opóźnienia Przekaźnik RTMF jest przekaźnikiem wielofunkcyjnym Selektor 4 pozwala wyrać odpowiednią funkcję: A, H, B lu C. Czas opóźnienia nastawiany tak samo jak dla innych przekaźników: pozycja A vvzamykanie z opóźnieniem vvopóźnione zasilanie odiornika pozycja H vvopóźnione zasilanie vvzasilanie odiornika przez określony czas pozycja B (przekaźnik czasowy) vvzasilanie odiornika po zamknięciu przycisku pomocniczego, na określony czas vvokreślony czas liczy się od chwili zamknięcia pozycja C vvotwieranie z opóźnieniem vvzasilanie odiornika po zamknięciu przycisku pomocniczego vvokreślony czas zasilania liczy się od chwili zwolnienia przycisku. Sekwencje łączenia Pozycja A Pozycja B Pozycja C Pozycja H 165

168 Sterowanie oświetleniem Przekaźniki impulsowe Przekaźniki impulsowe są przeznaczone do sterowania owodami oświetleniowymi przy użyciu przycisków: żarówki, lampy halogenowe niskiego napięcia, itp. (ociążenie rezystancyjne) świetlówki, lampy wyładowcze, itp. (ociążenie indukcyjne). W skład gamy przekaźników impulsowych Schneider Electric wchodzą: TL+: przekaźnik impulsowy o podwyższonych własnościach TL: przekaźniki impulsowe z wyposażeniem TLI: przekaźniki impulsowe przełączające z wyposażeniem TLc, TLm, TLs: przekaźniki impulsowe z wudowanymi funkcjami pomocniczymi Zestawienie przekaźników impulsowych Przekaźnik impulsowy TL+ o podwyższonych własnościach TL+ Prąd znamionowy Napięcie sterowania Licza iegunów Dane dodatkowe A 16 V CA 230 V CC 1P - 1P+N 2P - 3P - 4P - Hałas db TL+ Próg słyszalności Zakłócenia 1 TL+ 0 U t t 1 TL+ 0 Rodzaj sterowania Trwałość łączeniowa Miejscowe na urządzeniu Zdalne AC AC Przycisk 3-pozycyjny podświetlany Przycisk podświetlany 166

169 Sterowanie oświetleniem Przekaźniki impulsowe Przekaźniki impulsowe z wudowanymi funkcjami pomocniczymi TL standardowy TLI TLc sterowanie TLm sterowanie TLs sygnalizacja przełączający centralne sygnałem ciągłym zdalna TL TL+ETL TL TL+ETL TL TLI+ETL TLc TLc+ETL TLm TLm+ETL TLs TLs+ETL db TL 1 TL 0 t U t TL 1 0 Dźwignia O-I Dźwignia O-I Dźwignia O-I Dźwignia O-I Dźwignia O-I Dźwignia O-I Przycisk podświetlany Przycisk podświetlany Przycisk podświetlany Przycisk Przełączalne Przycisk podświetlany

170 Sterowanie oświetleniem Przekaźniki impulsowe Zasada wyposażania przekaźników impulsowych Połączenie mechaniczne Połączenie elektryczne Przekaźnik impulsowy TL+ o podwyższonych własnościach Prąd znamionowy A 16 Napięcie sterowania V AC 230 V DC Wyposażenie Rozszerzenie ETL Sterowanie centralne + sygnalizacja ATLc+s (3) Sterowanie centralne wielopoziomowe (2) (3) ATLc+c Sterowanie centralne (1) (3) ATLc Sygnalizacja ATLs (1) Sterowanie sygnałem ciągłym ATLm (1) Nie wyposażany Sterowanie przycisk. podświetlanymi ATLz Sterowanie cykliczne ATL4 Sterowanie ze zwłoką ATEt (1) Wyposażenie ATLc, ATLs i ATLm o szerokości 9 mm jest dostawiane do przekaźnika impulsowego po jego prawej stronie. (2) ATLc+c musi yć montowane po prawej stronie ATLc+s lu ATLc. (3) Funkcje sterowania centralnego (TLc, ATLc, ATLc+s, ATLc+c) mogą yć wykorzystane tylko w sieciach prądu przemiennego. (4) ATEt: napięcie sterowania: V AC, V DC. (2) ATLc+c musi yć montowane po prawej stronie ATLc+s lu ATLc. (1) Wyposażenie ATLc, ATLs i ATLm o szerokości 9 mm jest dostawiane do przekaźnika impulsowego po jego prawej stronie. (2) Przyłączanie przewodami. 168

171 169 Sterowanie oświetleniem Przekaźniki impulsowe Przekaźniki impulsowe z wudowanymi funkcjami pomocniczymi TL standardowy TLI przełączający TLc sterowanie centralne TLm sterowanie sygnałem ciągłym TLs sygnalizacja zdalna v v (4) - v v (4) - v (4) Akcesoria Przykład połączenia. Żółty zatrzask Zapewnia połączenie mechaniczne (wskazane liniami kropkowanymi na schematach) i połączenie elektryczne pomiędzy przekaźnikami impulsowymi a rozszerzeniem i / lu wyposażeniem.

172 Sterowanie oświetleniem Przekaźnik impulsowy TL+ O podwyższonych własnościach Przekaźnik impulsowy TL+ o podwyższonych własnościach umożliwia zdalne sterowanie w owodach jednofazowych. Przekaźniki TL+ mają wszechstronne zastosowanie. Podwyższone własności przekaźników TL+ dotyczą głównie liczy operacji łączeniowych, możliwości stosowania do lamp wielu typów, minimalnego poziomu hałasu i raku zakłóceń elektromagnetycznych. Łączą w soie zalety łączników z napędem ręcznym i techniki elektromagnetycznej: małe wymiary, minimalne przyrosty temperatury. TL+ Funkcje Przekaźnik impulsowy TL+ o podwyższonych własnościach posiada styki normalnie otwarte i jest sterowany elektrycznymi sygnałami impulsowymi. Możliwe jest sterowanie z jednego lu z wielu punktów. Pomarańczowa lampka sygnalizacyjna na przedniej ściance świeci gdy styki wyjściowe są zamknięte. Przekaźnik impulsowy TL+ posiada na przedniej ściance przycisk pozwalający wyrać try pracy: ON/OFF sterowanie przyciskiem zewnętrznym (zielona lampka świeci) ON nadrzędne (zielona lampka mruga) OFF nadrzędne (lampka nie świeci). Dane techniczne Napięcie znamionowe Poór mocy przy uruchomieniu Poór mocy na podtrzymanie Czas trwania impulsu Sterowanie przyciskiem podświetlanym Maksymalna częstość łączeń Poziom hałasu przy załączaniu Wpływ rodzaju ociążenia 230 V AC (±10 %), 50 Hz 11 VA 1.1 VA 50 ms (dla systemów automatyki zalecone 200 ms) Maks. prąd 5 ma 6 łączeń na minutę < 30 dba Bez wpływu Odstępnik Trwałość łączeniowa cykli Zgodność z normą PN-EN Aproata NF Temperatura pracy -5 C do +55 C Przyłączanie do zacisków tulejkowych przewodów sztywnych i elastycznych Do 2 x 1.5 mm 2 z końcówkami 2 x 2,5 mm 2 ez końcówek 1 x 4 mm 2 ez końcówek TL+ 16 A Typ 1P+N N L A1 1 3 Licza modułów 9 mm Napięcie cewki Uc 2+1 (1) Numer katalogowy A2 2 4 (1) Z dodatkiem odstępnika 9 mm (nr.kat.27062): stosowany w przypadku dostawiania do TL+ wyłącznika, stycznika, przekaźnika impulsowego itp. dla zapewnienia optymalnego użytkowania. d Owody główny i sterowania muszą yć zasilane z tej samej fazy. 170

173 Sterowanie oświetleniem Przekaźniki impulsowe TL i TLI 16 A Funkcje Zamknięcie ieguna (-ów) przekaźnika impulsowego następuje po podaniu sygnału impulsowego na cewkę. Biegun (-y) wyposażony farycznie w mechanizm dwustanowy zostanie otwarty po następnym sygnale. Każdy sygnał oderany przez cewkę zmienia stan ieguna (-ów). Sterowanie ręczne na przedniej ściance: vvezpośrednie i priorytetowe sterowanie dźwignią O-I vvwyłączenie sterowania zdalnego przełącznikiem (oprócz pojedynczego TL) Sygnalizacja: mechaniczna położeniem dźwigni na przedniej ściance. Dane techniczne Prąd znamionowy 16 A, cos j = 0.6 Napięcie znamionowe 1P i 2P: 250 V, 50/60 Hz 3P, 4P: 415 V, 50/60 Hz Poór mocy przy uruchomieniu 1P i 2P: 19 VA 3P, 4P: 38 VA Sterowanie zdalne Przyciskiem (podświetlanym do 3 ma) Napięcie sterowania (Uc) Tolerancja przy 50 Hz: Uc +6 % -15 % Tolerancja przy 60 Hz: Uc ±6 % Tolerancja dla DC: +6 % -10 % Czas trwania impulsu 50 ms (dla systemów automatyki zalecone 200 ms) Maksymalna częstość łączeń 5 łączeń na minutę Poziom hałasu przy załączaniu y 60 dba (w odległości 1 m) Trwałość łączeniowa cykli (AC21) cykli (AC22) Temperatura pracy -20 C do +50 C Tropikalizacja T2 (wilgotność względna 95% przy + 55 C) Przyłączanie Śrua ±, śruokręt Posidriv Zaciski przyłączeniowe Owód główny: zaciski tulejkowe dla przewodów do 10 mm 2 Owód sterowania: zaciski tulejkowe dla przewodów 0,5 do 6 mm 2 Zgodność z normą PN-EN , PN-EN Aproata NF, CEBEC, IMQ, VDE, GOST 171

174 Sterowanie oświetleniem Przekaźniki impulsowe TL i TLI 16 A Przekaźniki impulsowe TL 16 A Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) (V DC) katalogowy 1P P P Przekaźniki impulsowe TL16 A + ETL 3P P Przekaźniki impulsowe TLI 16 A 1P-2P P-4P Rozszerzenie ETL dla TL 16 A i TLI 16 A Akcesoria Zatrzaski 10 szt Wyposażanie: ATEt, ATLz, ATL4, ATLc+s, ATLc+c, ATLc, ATLs, ATLm. 172

175 Sterowanie oświetleniem Przekaźniki impulsowe TL 32A Funkcje Zamknięcie ieguna (-ów) przekaźnika impulsowego następuje po podaniu sygnału impulsowego na cewkę. Biegun (-y) wyposażony farycznie w mechanizm dwustanowy zostanie otwarty po następnym sygnale. Każdy sygnał oderany przez cewkę zmienia stan ieguna (-ów). Sterowanie ręczne na przedniej ściance: vvezpośrednie i priorytetowe sterowanie dźwignią O-I vvwyłączenie sterowania zdalnego przełącznikiem (oprócz pojedynczego TL) Sygnalizacja: mechaniczna położeniem dźwigni na przedniej ściance. Dane techniczne Prąd znamionowy 32 A, cos j = 0.6 Napięcie znamionowe TL: 1P 250 V, 50/60 Hz TL: 2P, 3P, 4P (TL+ETL): 415 V, 50/60 Hz Poór mocy przy uruchomieniu 1P: 19 VA, 2P: 38 VA, 3P: 57 VA, 4P: 76 VA Napięcie sterowania (Uc) Tolerancja przy 50 Hz: Uc +6 % -15 % Tolerancja przy 60 Hz: Uc ±6 % Tolerancja dla DC: +6 % -10 % Czas trwania impulsu 50 ms (dla systemów automatyki zalecone 200 ms) Maksymalna częstość łączeń 5 łączeń na minutę Poziom hałasu przy załączaniu y 60 dba (w odległości 1 m) Trwałość łączeniowa cykli (AC21), cykli (AC22) Temperatura pracy -20 C do +50 C Tropikalizacja T2 (wilgotność względna 95% przy +55 C) Przyłączanie Śrua ±, śruokręt Posidriv Zaciski przyłączeniowe Owód główny: zaciski tulejkowe dla przewodów do 10 mm 2 Owód sterowania: zaciski tulejkowe dla przewodów 0,5 do 6 mm 2 Przekaźniki impulsowe TL 32A Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) (V DC) katalogowy 1P P P x x P x Rozszerzenie ETL 32 A Akcesoria Zatrzaski 10 szt

176 Sterowanie oświetleniem Przekaźniki impulsowe TLc, TLm i TLs Z wudowanymi funkcjami dodatkowymi Przekaźnik impulsowy TLc ze sterowaniem centralnym Mechaniczne lokowane zamykanie i otwieranie owodu sterowane sygnałem impulsowym. Centralne sterowanie grupą przekaźników impulsowych TLc przy równoczesnej możliwości sterowania lokalnego sygnałem impulsowym. 16 A TLc Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) katalogowy L off N on 1 1 A1 A1 A2 A2 on off 2 on off Dane techniczne Prąd znamionowy 16 A, cos j = 0.6 Owód główny 1P: 250 V AC, 50/60 Hz, 2P, 3P, 4P: 415 V AC, 50/60 Hz Poór mocy przy uruchomieniu 19 VA, 38 VA z ETL Pozostałe dane Jak dla TL 16 A Przekaźnik impulsowy TLm ze sterowaniem sygnałem ciągłym Działa po podaniu sygnału ciągłego z przełącznika (przełącznik, łączniki czasowe, termostat). Sterowanie ręczne nie działa. 16 A TLm Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) (V DC) katalogowy Dane techniczne Prąd znamionowy 16 A, cos j = 0.6 Owód główny 1P: 250 V AC, 50/60 Hz, 3P: 415 V AC, 50/60 Hz Poór mocy przy uruchomieniu 19 VA, 38 VA z ETL Pozostałe dane Jak dla TL 16 A Przekaźnik impulsowy TLs z sygnalizacją zdalną 16 A TLs Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) (V DC) katalogowy L 11 1 A1 A N Dane techniczne Prąd znamionowy 16 A, cos j = 0.6 Owód główny 1P: 250 V AC, 50/60 Hz, 3P: 415 V AC, 50/60 Hz Poór mocy przy uruchomieniu 19 VA, 38 VA z ETL Owody pomocnicze 24 V CC, V AC / 10 ma, 240 V CC, V AC / 6 A Pozostałe dane Jak dla TL 16 A 174

177 Sterowanie oświetleniem Wyposażenie do przekaźników impulsowych ATEt, ATLz, ATLc+s, ATLc, ATLs, ATLm, ATLc+c, ATL4 Zestawione z przekaźnikiem wyposażenie może spełniać następujące funkcje: Sterowanie ze zwłoką Sterowanie przyciskami podświetlanymi Sterowanie centralne + sygnalizacja Sterowanie centralne wielopoziomowe Sterowanie sekwencyjne. ATEt do sterowania ze zwłoką czasową Powoduje automatyczny powrót przekaźnika impulsowego do stanu początkowego po czasie zwłoki nastawianym od 1 s do 10 godz.: cykl czasu zwłoki liczy się od chwili zamknięcia styków przekaźnika nowy impuls powoduje otwarcie styków przekaźnika i przerywa cykl. ATEt Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) katalogowy ATLz do sterowania przyciskami podświetlanym Stosowane do sterowania przekaźnikami impulsowymi za pomocą podświetlanych przycisków, ez zakłócenia pracy: zastosowanie ATLz jest możliwe gdy prąd płynący przez podświetlany przycisk jest większy niż 3 ma (taki prąd jest wystarczający dla podtrzymania cewki). Jeśli ten prąd jest większy można zastosować dodatkowe ATLz na każde 3 ma. Na przykład: dla 7 ma, można zastosować 2 ATLz. ATLz Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) katalogowy L z A1 A2 1 2 N ATLc+s do sterowania centralnego + sygnalizacja Stosowane do sterowania grupą przekaźników impulsowych sterujących oddzielnymi owodami, z możliwością równoczesnego indywidualnego sterowania każdym przekaźnikiem impulsowym oraz do zdalnej sygnalizacji stanu mechanicznego każdego przekaźnika. styki pomocnicze: 24 V DC/AC /10 ma, do 240 V DC/AC / 6 A ATLc+s Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) katalogowy

178 Sterowanie oświetleniem Wyposażenie do przekaźników impulsowych ATEt, ATLz, ATLc+s, ATLc, ATLs, ATLm, ATLc+c, ATL4 ATLc do sterowania centralnego Stosowane do sterowania centralnego grupą przekaźników impulsowych sterujących oddzielnymi owodami z możliwością równoczesnego indywidualnego sterowania każdym przekaźnikiem impulsowym. ATLc Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) katalogowy L1 (N) A1 L1 (N) on A2 on off N (L1) off ATLs do sygnalizacji Umożliwia zdalną sygnalizację stanu przekaźnika z którym jest zestawiony. ATLs Typ Licza Napięcie znamionowe Numer modułów 9 mm Prąd znamionowy katalogowy L1 (N) 1 24 V CA/CC ma 6 A CA/CC N (L1) ATLm do sterowania sygnałem ciągłym. Zestawione z przekaźnikiem impulsowym działa po podaniu sygnału ciągłego. ATLm Typ Licza Napięcie cewki Uc Numer modułów 9 mm (V AC) (V DC) katalogowy

179 Sterowanie oświetleniem Wyposażenie do przekaźników impulsowych ATEt, ATLz, ATLc+s, ATLc, ATLs, ATLm, ATLc+c, ATL4 ATLc+c do sterowania centralnego wielopoziomowego Wyposażenie ATLc+c do sterowania centralnego grupami przekaźników impulsowych z możliwością równoczesnego sterowania centralnego i indywidualnego na poziomie: każdej grupy, w której znajduje się TLc (lu TL lu TLI lutls) + ATLc+s, z jednym tylko ATLc+c montaż: ez mechanicznego połączenia przekaźnika impulsowego z wyposażeniem. ATLc+c Typ Licza Napięcie znamionowe Uc Numer modułów 9 mm (V AC) katalogowy L A1 A2 1 2 on on on off off off N Wyposażenie ATL4 do sterowania sekwencyjnego Umożliwia sterowanie sekwencyjne, krok po kroku, dwóch owodów: cykl przeiega jak niżej; vvpierwszy impuls TL 1 zamknięty, TL 2 otwarty vvdrugi impuls TL 1 otwarty, TL 2 zamknięty vvtrzeci impuls TL 1 i TL 2 zamknięty vvczwarty impuls TL 1 i TL 2 otwarty vvpiąty impuls TL 1 zamknięty, TL 2 otwarty, itd. montaż: zestawiony z między dwoma przekaźnikami impulsowymi; zgodnie z talicą wyposażania. ATL4 Typ Licza Napięcie znamionowe Uc Numer modułów 9 mm (V AC) (V DC) katalogowy L TL1 TL A1 A1 A1 A2 2 A2 A2 2 N Akcesoria Żółty zatrzask Zapewnia połączenie mechaniczne (wskazane liniami kropkowanymi na schematach) i połączenie elektryczne pomiędzy przekaźnikami impulsowymi. Typ Numer katalogowy Zatrzaski 10 szt. (zapasowe)

180 Sterowanie oświetleniem IC 100, IC 2000, IC 2000P+, IC Astro, IC 100k Talica dooru IC 100 IC 2000 IC 2000P+ Numery katalogowe CCT15284 CCT (1) Licza kanałów Sterowanie przez pomiar natężenia światła Powiązanie z programem tygodniowym 42 czasy łączenia Sterowanie przez oliczanie czasu wschodu i zachodu słońca Dane techniczne Zakres nastawiania natężenia światła 2 do 100 lx 2 do 2000 lx 2 do 2000 lx 2 do 50 lx 60 do 300 lx 350 do 2100 lx Napięcie (+10 %, -15 %) 230 V AC 230 V AC 230 V AC 230 V AC Częstotliwość 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Poór mocy 6 VA 6 VA 6 VA 3 VA Temperatura pracy -20 do +50 C -25 do +55 C -25 do +55 C -20 do +50 C Licza modułów 9 mm Ociążalność styków cos j = 1 cos j = A 10 A 16 A 10 A 16 A 10 A 16 A 10 A Opóźnienie (On i Off) 20 s (On) 80 s (Off) 60 s 60 s Nastawialny od 20 do 140 s Lampka sygnalizująca ezzwłocznie spadek natężenia światła Czerwona Czerwona Czerwona poniżej wartości nastawionej Lampka sygnalizująca zamknięcie styków Zielona Zielona Zielona Wyświetlacz ciekłokrystaliczny LCD Podświetlany Zapamiętywanie programu z wykorzystaniem aterii litowej Okres zapamiętywania 5-6 lat Schowek na przedniej ściance do instrukcji osługi Funkcja kontroli oprzewodowania z przyciskiem na przedniej ściance 1 zacisk śruowy na iegun 2 zaciski ezśruowe na iegun Przystosowanie do przyłączania szyną sztyftową Dostawa z fotokomórką standardową do montażu w rozdzielnicy Dostawa z fotokomórką standardową do montażu na ścianie Dostawa z fotokomórką cyfrową do montażu na ścianie Dostawa z kluczem pamięci (1) Języki: angielski, francuski, hiszpański, włoski, niemiecki, portugalski, szwedzki, holenderski, fiński, norweski/duński. (2) Języki: angielski, francuski, hiszpański, portugalski, węgierski, polski, rumuński, czeski, słowacki, ułgarski, grecki, słoweński, serski, chorwacki. (3) Języki: angielski, francuski, niemiecki, szwedzki, holenderski, fiński, duński, rosyjski, ukraiński, łotewski, litewski, estoński, turecki. Talica dooru fotokomórki jako części zapasowej Numer katalogowy Fotokomórka standardowa IP65 do montażu w rozdzielnicy dla IC2000 (CCT15284) Fotokomórka standardowa IP54 do montażu na ścianie dla IC100, IC200 (CCT15368), IC2000+ CCT15268 Fotokomórka cyfrowa IP55 do montażu na ścianie dla IC100k+ 1C/2C i IC100kp+ 1C/2C CCT15260 Fotokomórka cyfrowa IP66 do montażu w rozdzielnicy dla IC100k+ 1C/2C i IC100kp+ 1C/2C CCT15261 Fotokomórka standardowa do montażu w rozdzielnicy dla IC2000, Fotokomórka standardowa do montażu na ścianie dla IC2000, CCT15268 Fotokomórka cyfrowa IP55 do montażu na ścianie, CCT15260 Fotokomórka cyfrowa IP66 do montażu w rozdzielnicy, CCT

181 Sterowanie oświetleniem IC 100, IC 2000, IC 2000P+, IC Astro, IC 100k IC Astro IC 100k IC Astro 1C IC Astro 2C IC 100k+ 1C IC 100k+ 2C IC 100kp+ 1C IC 100kp+ 2C CCT15223 (2) CCT15224 (3) CCT15243 (2) CCT15244 (3) CCT15250 (2) CCT15251 (3) CCT15252 (2) CCT15253 (3) CCT15490 (2) CCT15491 (3) CCT15492 (2) CCT15493 (3) czasy łączenia 84 czasy łączenia 84 czasy łączenia 84 czasy łączenia Zgodnie z czasem letnim/zimowym Zgodnie z czasem letnim/zimowym 1 do lx 1 do lx 1 do lx 1 do lx 230 V AC 230 V AC 230 V AC V AC 230 V AC V AC 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz 3 VA 6 VA 3 VA 3 VA 3 VA 3 VA -25 do +45 C -25 do +45 C -30 do +55 C -30 do +55 C -30 do +55 C -30 do +55 C A 10 A Różnie dla czasu wschodu i zachodu słońca nastawialny oddzielnie ±120 min. 16 A 10 A Różnie dla czasu wschodu i zachodu słońca nastawialny oddzielnie ±120 min. 16 A 10 A Nastawialny od 0 do 59,59 min. 16 A 10 A Nastawialny od 0 do 59,59 min. 16 A 10 A Nastawialny od 0 do 59,59 min. 16 A 10 A Nastawialny od 0 do 59,59 min. Podświetlany Podświetlany Podświetlany Podświetlany Podświetlany Podświetlany 6 lat 6 lat 10 lat 10 lat 10 lat 10 lat 179

182 Sterowanie oświetleniem Łącznik zmierzchowy IC 100 Funkcje Łącznik IC100 zamyka styki gdy natężenie światła dziennego spadnie poniżej nastawionego poziomu. Łącznik otwiera styki gdy natężenie światła dziennego wzrośnie powyżej nastawionego poziomu. IC 100 z fotokomórką do montażu na ścianie Dane techniczne Zakres nastawiania natężenia światła: 2 do 100 lx Czas opóźnienia: przy zamykaniu styków: 20 s, przy otwieraniu styków: 80 s. Napięcie: 230 V AC + 10%, - 15% Częstotliwość: 50/60 Hz. Poór mocy: 6 VA. Temperatura pracy: - 20 C do + 50 C. Przerwa międzystykowa: < 3 mm. Klasa izolacji: II. Stopień ochrony: IP20B Przystosowanie do przyłączania szyną sztyftową. Dostawa z fotokomórką do montażu na ścianie i wspornikiem mocującym. Ociążalność styków wyjściowych: 16 A przy 250 V AC (cos j = 1), 10 A przy 250 V AC (cos j = 0.6). Talica ociążeń Rodzaj źródła światła Moc maksymalna (dla większych mocy poprzez stycznik CT) Żarówki i lampy halogenowe 230 V 2300 W Świetlówki nie kompensowane / kompensowane 2300 VA szeregowo / montowane podwójnie ze statecznikiem standardowym Świetlówki miniaturowe ze statecznikiem standardowym 1500 VA Lampy próżniowe sodowe i rtęciowe nie kompensowane / 1000 VA kompensowane szeregowo Lampy próżniowe sodowe i rtęciowe kompensowane 400 VA równolegle, świetlówki ze statecznikiem standardowym Świetlówki montowane podwójnie ze statecznikiem 300 VA elektronicznym Świetlówki miniaturowe ze statecznikiem elektronicznym 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W Fotokomórka do montażu na ścianie Dostarczana ze wspornikiem mocującym. Zastępowana przez CCT15268 jako część zapasowa Przyłączanie fotokomórki: przewodem dwużyłowym z podwójną izolacją prowadzonym z dala od przewodów owodów głównych i rur wodnych, maksymalna długość: 25 m. Stopień ochrony: IP54, IK05. Temperatura pracy: -40 C do +70 C. Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm². L N L N Typ Numer katalogowy IC100 z fotokomórką do montażu na ścianie

183 Sterowanie oświetleniem Łącznik zmierzchowy IC 2000 Funkcje Łącznik IC2000 zamyka styki gdy natężenie światła dziennego spadnie poniżej nastawionego poziomu. Łącznik otwiera styki gdy natężenie światła dziennego wzrośnie powyżej nastawionego poziomu. IC2000 (CCT15264) z fotokomórką standardową do montażu w rozdzielnicy IC2000 (CCT15368) z fotokomórką standardową do montażu na ścianie Dane techniczne Zakres nastawiania natężenia światła: 2 do 2000 lx Czas opóźnienia: przy zamykaniu i otwieraniu styków: 60 s. Napięcie: 230 V AC + 10%, - 15% Częstotliwość: 50/60 Hz. Poór mocy: 6 VA. Temperatura pracy: - 25 C do + 50 C. Funkcja kontroli oprzewodowania z przyciskiem na przedniej ściance Przerwa międzystykowa: < 3 mm. Klasa izolacji: II. Stopień ochrony: IP20B. Schowek na przedniej ściance do instrukcji osługi Dostawa z fotokomórką do montażu w rozdzielnicy lu na ścianie ze wspornikiem mocującym. Ociążalność styków wyjściowych: 16 A przy (cos j = 1), 10 A przy 250 V AC (cos j = 0.6). Talica ociążeń Rodzaj źródła światła Moc maksymalna (dla większych mocy poprzez stycznik CT) Żarówki i lampy halogenowe 230 V 2300 W Świetlówki nie kompensowane / kompensowane 2300 VA szeregowo / montowane podwójnie ze statecznikiem standardowym Świetlówki miniaturowe ze statecznikiem standardowym 1500 VA Lampy próżniowe sodowe i rtęciowe nie kompensowane / 1000 VA kompensowane szeregowo Lampy próżniowe sodowe i rtęciowe kompensowane 400 VA równolegle, świetlówki ze statecznikiem standardowym Świetlówki montowane podwójnie ze statecznikiem 300 VA elektronicznym Świetlówki miniaturowe ze statecznikiem elektronicznym 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W, 7 x 23 W Fotokomórka do montażu w rozdzielnicy (dostarczana z IC2000, CCT15284) Dostarczana z przewodem 1 m i urządzeniem mocującym. Stopień ochrony: IP65. Temperatura pracy -40 C do +70 C. Fotokomórka do montażu na ścianie (dostarczana z IC2000, CCT15368) Dostarczana z urządzeniem mocującym. Przyłączanie fotokomórki: przewodem dwużyłowym z podwójną izolacją prowadzonym z dala od przewodów owodów głównych i rur wodnych, maksymalna długość: 100 m. Możliwość usytuowania poziomo (90 ). Stopień ochrony: IP54, IK05. Temperatura pracy -40 C do +70 C. Przyłączanie 2 zaciski ezśruowe na iegun dla przewodów do 2.5 mm². L L 35 N N Typ IC 2000 z fotokomórką do montażu w rozdzielnicy IC 2000 z fotokomórką do montażu na ścianie Numer katalogowy CCT15284 CCT

184 Sterowanie oświetleniem Łącznik zmierzchowy IC 2000P+ Funkcje Łącznik IC2000P+ steruje oświetleniem w zależności od natężenia światła dziennego i czasu. Owód oświetlenia zostanie załączony gdy natężenie światła dziennego spadnie poniżej nastawionego poziomu (funkcja zmierzchowa) i jeśli umożliwi to program czasowy (funkcja łącznika czasowego). IC2000P+ z fotokomórką do montażu na ścianie Owód wejściowy Napięcie: 230 V AC, +10 %, -15 %. Częstotliwość: 50/60 Hz. Prąd wejściowy: maks. 2,5 ma. Poór mocy: maks. 0,4 mw. Długość przewodu: maks. 100 m Opis Łącznik IC2000P+ wykorzystuje programowanie czasowe do określenia okresów załączenia i wyłączenia oświetlenia: Zgodnie z trzema wcześniej nastawionymi programami: v v DAYPROG : programowanie czasu załączenia od 7.00 do umożliwiające działanie funkcji IC w tym okresie, v v NIGHTPROG : programowanie czasu załączenia od 5.00 do 8.00 i od do umożliwiające działanie funkcji IC w tych okresach, v v EMPTYPROG : programowanie czasu wyłączenia na cały dzień ez działania funkcji IC. Wymienione programy mogą yć modyfikowane w miarę potrzey. Zgodnie z potrzeami użytkownika, z możliwością powielania na inne dni. Łącznik jest wyposażony w następujące funkcje: : vvuwzględnianie okresów nieoecności (święta), vvczasowe lu ciągłe wymuszone załączenie lu wyłączenie, vvzdalne sterowanie oświetleniem wymuszone przez zewnętrzny styk NO, vvuwzględnienie zmiany czasu letni/zimowy, automatycznie lu ręcznie, vvstałe pokazywanie na wyświetlaczu ciekłokrystalicznym: godzin i minut, dni tygodnia, stanu styków wyjściowych oraz aktualnego programu. Dane techniczne Trzy zakresy nastawiania natężenia światła: zakres 1: 2 do 50 lx, zakres 2: 60 do 300 lx, zakres 3: 350 do 2100lx. Napięcie: 230 V AC + 10%, - 15% Częstotliwość: 50/60 Hz. Poór mocy: 3 VA. Temperatura pracy: - 20 C do + 50 C. Czas opóźnienia: przy zamykaniu i otwieraniu styków: nastawiany oddzielnie pomiędzy 20 s a 140 s (80 s, jeśli nie nastawiony). Dokładność pomiaru czasu: < ± 1 s/dzień przy 20 C. Licza niezależnych operacji łączeniowych: 42. vvminimalny czas załączenia: 1 min. vvdokładność łączenia: 1s. Klasa izolacji: klasa II. Stopień ochrony: IP20B. Dostawa z fotokomórką do montażu na ścianie ze wspornikiem mocującym. Ociążalność styków wyjściowych: 16 A przy 250 V AC (cos j = 1), 10 A przy 250 V AC (cos j = 0.6). Styk: ez napięcia. Talica ociążeń Rodzaj źródła światła Moc maksymalna (dla większych mocy poprzez stycznik CT) Żarówki i lampy halogenowe 230 V Świetlówki nie kompensowane / kompensowane szeregowo / ze statecznikiem standardowym Świetlówki kompensowane równolegle ze statecznikiem standardowym Świetlówki montowane podwójnie ze statecznikiem standardowym Świetlówki ze statecznikiem elektronicznym Świetlówki montowane podwójnie ze statecznikiem elektronicznym Świetlówki miniaturowe ze statecznikiem elektronicznym Lampy próżniowe sodowe i rtęciowe kompensowane równolegle 2300 W 26 x 36 W, 20 x 58 W, 10 x 100 W 10 x 36 W, 6 x 58 W, 2 x 100 W 10 x (2 x 58 W), 5 x (2 x 100 W) 9 x 36 W, 6 x 58 W 5 x (2 x 36 W), 3 x (2 x 58 W) 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W 250 W Fotokomórka do montażu na ścianie (dostarczana z IC2000P+, 15483) Dostarczana z łącznikiem i urządzeniem mocującym. Zastępowana przez CCT15268 jako część zapasowa. Fotorezystor, przyłączanie przewodem dwużyłowym maks. 100 m, prowadzonym z dala od przewodów owodów głównych. Stopień ochrony: IP54, IK05. Temperatura pracy: -40 C do +70 C. 182

185 Sterowanie oświetleniem Łącznik zmierzchowy IC 2000P+ Przyłączanie 1 zacisk śruowy na iegun dla przewodów do 6 mm². L * Nadrzędny styk * zewnętrzny załączania L N N Funkcja łącznika czasowego Nastawa natężenia światła Wyjście IC2000P+ Rys. 1. L * N Rys h 23 h 100 m max L * Nadrzędny styk zewnętrzny załączania N m max Typ IC 2000P Porady praktyczne Numer katalogowy Przykład zastosowania (Rys. 1) Oświetlenie wystawy sklepowej. Wieczorem, w różnym czasie zależnym od natężenia światła dziennego i nastawionego czasu wyłączenia (np ). Rano, załączanie oświetlenia o określonym czasie (np. 4.00) i wyłączenie o czasie zależnym od zmiany natężenia światła. Konfiguracja Łącznik ma zapisane w pamięci: język rok, miesiąc, dzień i czas jeden z trzech nastawialnych programów: v v DAYPROG : programowanie czasu załączenia od 7.00 do umożliwiające działanie funkcji IC w tym okresie, v v NIGHTPROG : programowanie czasu załączenia od 5.00 do 8.00 i od do umożliwiające działanie funkcji IC w tych okresach, v v EMPTYPROG : programowanie czasu wyłączenia na cały dzień ez działania funkcji IC. Wymienione programy mogą yć modyfikowane. Nastawione natężenie światła. Jeśli ta funkcja jest wyłączona, IC2000+ działa w tryie AUTO zgodnie z wyranymi nastawami. Programowanie Łącznik IC2000P+ jest stosowany do wykorzystania programów czasowych. Umożliwia: tworzenie nowych programów czasowych z możliwością powtarzania w innych dniach zachowanie programów w pamięci modyfikowanie zapamiętanych programów, czasu, daty, czasu letni/ zimowy częściowe lu całkowite usunięcie programu (czas, data, i język zostają zachowane) modyfikowania nastawy natężenia światła oddzielne nastawienie czasu zwłoki przy załączaniu i wyłączaniu Funkcja łącznika czasowego Nastawa natężenia światła 0 Funkcja IC 1 Przejście do nadrzędnego załączania i wyłączania (Rys. 3) Nacisnąć krótko (< 2 s) i równocześnie dwa przyciski -, + (nastawianie wartości i przycisk nawigacji) na przedniej ściance ay przejść do MAN ON lu MAN OFF, Nacisnąć przyciski na dłużej niż 2 s ay przejść do PERM ON lu PERM OFF, Zasilić zacisk 1 IC2000+ ay uzyskać stan załączenia. Wymuszenie zewnętrzne ma priorytet nad nadrzędnymi funkcjami łącznika załączony/wyłączony. 0 Wyjście IC L Wyjście IC2000+ Rys

186 Sterowanie oświetleniem Łącznik zmierzchowy IC Astro Funkcje Łącznik zmierzchowy IC Astro programowany astronomicznie do załączania i wyłączania odiorników elektrycznych (np. oświetlenia) w zależności od czasu wschodu i zachodu słońca ez czujnika natężenia światła. Czas wschodu i zachodu słońca jest przez IC Astro oliczany automatycznie zgodnie z wprowadzonymi przez użytkownika danymi o położeniu geograficznym. IC Astro 1C IC Astro 2C Klucz pamięci dostarczony z IC Astro 2C Zestaw do programowania Opis IC Astro jest konfigurowany stosownie do miejsca zainstalowania. Miejsce zainstalowania może yć określone przez: vvwyranie kraju i miasta, vvpodanie współrzędnych geograficznych (długość, szerokość). IC Astro umożliwia: vvwprowadzenie lu usunięcie operacji załączania/wyłączania pomiędzy czasem wschodu a zachodu słońca, vvzróżnicowanie programów na każdy dzień, vvzróżnicowanie czasów oddzielnie wschodu i zachodu słońca w zakresie ± 120 min stosownie do miejscowych warunków (góry, udynki itp.), vvuwzględnienie okresów nieoecności (święta) vvzdalne sterowanie oświetleniem wymuszone przez standardowy łącznik lu przycisk poprzez wejście zewnętrzne (jedno zewnętrzne wejście na kanał), vvzmianę programów, vvautomatyczne przełączanie czasu letni/zimowy, vvstałe pokazywanie na wyświetlaczu ciekłokrystalicznym: godzin i minut, dni tygodnia, stan styków wyjściowych i aktualny program, vvręczne zatrzymanie programu załączenia i wyłączenia oświetlenia, stałe lu okresowe (aż do następnej operacji łączeniowej) vvpodświetlenie ekranu. Dane techniczne Napięcie: 230 V AC +10 %, -15 %. Częstotliwość: 50/60 Hz. Poór mocy: 3 VA (IC Astro 1C), 6 VA (IC Astro 2C). Temperatura pracy: -25 do +45 C. Licza oddzielnych operacji łączeniowych: 84 (nie licząc operacji wschód/zachód słońca). vvminimalny czas pomiędzy dwoma operacjami załączeniowymi: 1 min. vvdokładność łączenia: 1s. vvdokładność pomiaru czasu: ±1 s/dzień. Programowanie długości geograficznej: (Wsch.) do +180 (Zach.), co 1. Programowanie szerokości geograficznej: - 90 (Płd.) do +90 (Płn.), co 1. Stopień ochrony: IP20B. Wejście do zewnętrznego sterowania standardowym łącznikiem lu przyciskiem (jedno wejście Ext1 dla IC Astro 1C i dwa wejście Ext1 i Ext2 dla IC Astro 2C). vvpoór prądu: < 0,5 ma. vvdługość przewodów: maks. 100 m. Schowek instrukcji osługi na przedniej ściance. Przystosowanie do przyłączania szyną sztyftową. Dostawa z kluczem pamięci na przedniej ściance dla IC Astro 2C do zapamiętywania i kopiowania programów. Ociążalność styków wyjściowych: 16 A przy 250 V AC(cos j = 0.6). Talica ociążeń Rodzaj źródła światła Moc maksymalna (dla większych mocy poprzez stycznik CT) Żarówki i lampy halogenowe 230 V 2300 W Świetlówki nie kompensowane / kompensowane 26 x 36 W, 20 x 58 W, 10 x 100 W szeregowo / ze statecznikiem standardowym Świetlówki kompensowane równolegle ze statecznikiem 10 x 36 W, 6 x 58 W, 2 x 100 W standardowym Świetlówki montowane podwójnie ze statecznikiem 10 x (2 x 58 W), 5 x (2 x 100 W) standardowym Świetlówki ze statecznikiem elektronicznym 9 x 36 W, 6 x 58 W Świetlówki montowane podwójnie ze statecznikiem 5 x (2 x 36 W), 3 x (2 x 58 W) elektronicznym Świetlówki miniaturowe ze statecznikiem elektronicznym 9 x 7 W, 7 x 11 W, 7 x 15 W, 7 x 20 W Lampy próżniowe sodowe i rtęciowe kompensowane 250 W równolegle Wyposażenie do programowania: vvzestaw do programowania na PC zawierający urządzenie programujące, klucz pamięci, płytę CDROM oraz 2 m kala USB. vvklucz pamięci do zapamiętywania i kopiowania programów 184

187 Sterowanie oświetleniem Łącznik zmierzchowy IC Astro Przyłączanie 2 zaciski ezśruowe na iegun dla przewodów do 2,5 mm². L L L L 1 35 C2 Ext1 C1 N N IC Astro1C Typ IC Astro 1C (1 kanał) IC Astro 2C (2 kanały) Akcesoria Zestaw do programowania na PC Klucz pamięci Ext1/ Ext2 C1 N N IC Astro 2C Numer katalogowy CCT15223 CCT15243 CCT15860 CCT h 6 h Rys.1: Paryż, 20 czerwca, zachód słońca 22.00, wschód słońca Rys.2 22 h 23 h 5 h 6 h -120 min +120 min Rys.3 IC Astro Styk zewnętrzny Wyjście Rys.4 On Off min +120 min Porady praktyczne Konfiguracja Łącznik ma zapisane w pamięci: język miejsce zainstalowania określone przez: vvpołożenie (Argentyna, Chiny, itd.) i przez najliższe miasto vvwspółrzędne geograficzne (szerokość, długość, różnicę czasu w stosunku do GMT) (mapa jest dostarczona z produktem). rok, miesiąc, dzień i czas. jeśli powyższe dane są kompletne, IC Astro olicza czas wschodu i zachodu słońca i proponuje odpowiedni program (działanie od zachodu do wschodu słońca), patrz Rys.1 Programowanie okresów wyłączenia IC Astro daje możliwość dodania okresu wyłączenia (programowane wyłączenie i załączenie) w oszarze programu, pomiędzy zachodem a wschodem słońca (proponowana przerwa od do 5.00), patrz Rys.2. Modyfikacja programów i konfiguracji Łącznik zmierzchowy umożliwia: tworzenie nowych programów użytkownika z możliwością ich kopiowania na inne dni, zapisywanie programów w pamięci, usuwanie, modyfikowanie lu dodawanie automatycznych lu programowanych operacji łączeniowych, częściowe lu całkowite usuwanie programu (data, czas i język zostają zachowane), modyfikację czasu, daty, czasu zimowy/letni, czasowe usunięcie okresu załączenia przez konfigurowanie początku i końca daty i czasu nieoecności (święta), zróżnicowanie czasów wschodu i/lu zachodu słońca w zakresie ± 120 min stosownie do miejscowych warunków (góry, udynki itp.), patrz Rys.3. Przejście do nadrzędnego załączania i wyłączania (Rys.4) nacisnąć krótko (< 2 s) równocześnie dwa przyciski -, + (nastawianie wartości i przycisk nawigacji) na przedniej ściance ay przejść do ON TEMP lu OFF TEMP, przytrzymać naciśnięte przyciski (> 2 s) ay przejść do ON PERM lu OFF PERM, zasilenie wejścia 5 wymusza na wyjściu IC Astro stan załączenia. Wymuszenie zewnętrzne ma priorytet nad nadrzędnymi funkcjami łącznika załączony/wyłączony. 185

188 Sterowanie oświetleniem Łącznik zmierzchowy IC 100k IC 100k+ 1C z fotokomórką do montażu na ścianie IC 100kp+ 1C z fotokomórką do montażu na ścianie IC 100kp+ 2C z fotokomórką do montażu na ścianie Zestaw do programowania Klucz pamięci dostarczony z IC 100kp+ 1C/2C Funkcje Łącznik IC 100k+ 1C/2C zamyka styki gdy natężenie światła dziennego spadnie poniżej nastawionego poziomu. Łącznik otwiera styki gdy natężenie światła dziennego wzrośnie powyżej nastawionego poziomu. Łącznik IC 100k+ 1C/2C steruje oświetleniem w zależności od natężenia światła dziennego i czasu. Owód oświetlenia zostanie załączony gdy natężenie światła dziennego spadnie poniżej nastawionego poziomu (funkcja zmierzchowa: IC) i jeśli umożliwi to program czasowy (funkcja łącznika czasowego). Opis łączników IC 100kp+ 1C/2C Łącznik wykorzystuje programowanie czasowe do określenia okresów załączenia i wyłączenia oświetlenia: Zgodnie z potrzeami użytkownika, z możliwością kopiowania na inne dni. Łącznik jest wyposażony w następujące funkcje: vvuwzględnianie okresów nieoecności (święta), vvczasowe lu ciągłe wymuszone załączenie lu wyłączenie, vv zdalne sterowanie oświetleniem wymuszone przez zewnętrzny łącznik standardowy lu przycisk poprzez wejście zewnętrzne (1 zewnętrzne wejście do każdego kanału), vvuwzględnienie zmiany czasu letni/zimowy, automatycznie lu ręcznie, vvzliczanie godzin pracy: wyświetlanie godzin pracy każdego kanału, vvstałe pokazywanie na wyświetlaczu ciekłokrystalicznym: godzin i minut, dni tygodnia, stanu styków wyjściowych oraz aktualnego programu. vvpodświetlanie ekranu. Dane techniczne Zakres nastawiania natężenia światła: 1 do lx. Czas opóźnienia otwarcia i zamknięcia styków: nastawialny w zakresie od 0 do min. Napięcie: 230 V AC + 10%, - 15% dla wersji 1C, V AC + 10%, - 15% dla wersji 2C. Częstotliwość: 50/60 Hz. Poór mocy: 3 VA. Temperatura pracy: - 30 C do + 50 C. Stopień ochrony: IP20C. Klasa izolacji: klasa II. Licza niezależnych operacji łączeniowych: 84 (tylko dla IC 100kp+ 1C/2C): vvdokładność pomiaru czasu: < ± 1 s/dzień przy 20 C. vvminimalny czas załączenia: 1 min. vvdokładność łączenia: 1s Trwałość aterii: 10 lat Wejścia zewnętrzne Wejścia do sterowania zewnętrznego standardowym łącznikiem lu przyciskiem (jedno wejście dla wersji 1C, dwa wejścia dla wersji 2C). Napięcie: 230 V AC + 10%, - 15% dla wersji 1C, V AC + 10%, - 15% dla wersji 2C. Częstotliwość: 50/60 Hz. Prąd wejścia: maks. 0,5 ma. Poór mocy: maks. 130 mw. Długość przewodów: maks. 100 m. Wyjścia Ociążalność styków wyjściowych: vv16 A przy 250 V AC (cos j = 1), 10 A przy 250 V AC (cos = 0,6), styki ez napięcia Talica ociążeń Rodzaj źródła światła Moc maksymalna (dla większych mocy poprzez stycznik CT) Żarówki i lampy halogenowe 230 V 2600 W Świetlówki niekompensowane / kompensowane 26 x 36 W, 20 x 58 W, 10 x 100 W szeregowo / ze statecznikiem standardowym Świetlówki kompensowane równolegle ze statecznikiem 10 x 36 W, 6 x 58 W, 2 x 100 W standardowym Świetlówki ze statecznikiem elektronicznym 650 VA max. Świetlówki miniaturowe ze statecznikiem elektronicznym 22 x 7 W, 18 x 11 W, 16 x 15 W, 16 x 20 W, 14 x 23 W Lampy próżniowe sodowe i rtęciowe kompensowane 800 VA max. (80uF) równolegle Silnik 2300 VA max. Dostarczane z kluczem pamięci na przedniej ściance wraz z IC 100kp+ 1C i IC 100kp+ 2C do zachowania w pamięci i kopiowania programów. Wyposażenie do programowania: vvzestaw do programowania na PC zawierający urządzenie programujące, klucz pamięci, płytę CDROM oraz 2 m kala USB. vvklucz pamięci do zapamiętywania i kopiowania programów. 186

189 Sterowanie oświetleniem Łącznik zmierzchowy IC 100k IC 100k fotokomórka cyfrowa do montażu na ścianie, CCT15260 IC 100k fotokomórka cyfrowa do montażu w rozdzielnicy, CCT15261 Fotokomórka cyfrowa do montażu na ścianie (dostarczana z IC 100k) Dostarczana z urządzeniem mocującym. Przyłączanie fotokomórki: przewodem dwużyłowym z podwójną izolacją prowadzonym z dala od przewodów owodów głównych i rur wodnych, maksymalna długość: 100 m (2 x 1,5 mm 2 ), 50 m (2 x 0,75 mm 2 ). Możliwość usytuowania poziomo (90 ). Stopień ochrony: IP55. Temperatura pracy: - 40 C do + 70 C. Przyłączanie 2 zaciski ezśruowe na iegun dla przewodów do 2.5 mm². L L L N L N Ext C2 + Ext1/ Ext2 Ext1 Ext2 + C N N IC 100k/kp +1C IC 100k/kp +2C Typ IC 100k+ 1C (1 kanał) IC 100k+ 2C (2 kanały) IC 100kp+ 1C (1 kanał) IC100kp+ 2C (2 kanały) Akcesoria Fotokomórka cyfrowa Zestaw do programowania na PC Klucz pamięci Numer katalogowy CCT15250 CCT15252 CCT15490 CCT15492 CCT15261 CCT15860 CCT

190 Sterowanie oświetleniem Ściemniacze STD i SCU STD400RC/RL-DIN i SAE STD1000RL-DIN i SAE SCU10-DIN i SAE STD400RC/RL-DIN STD1000RL-SAE STD400RC/RL-SAE Funkcje Ściemniacze STD i SCU służą do zmiany jasności źródeł światła o mocy od 40 W do 1500 W z jednego lu wielu punktów sterowania Ściemniacze mogą yć sterowane lokalnie przy użyciu przycisku umieszczonego na przedniej ściance lu przycisków pomocniczych Ściemniacze są wyposażone w pamięć poziomu łagodnego rozjaśniania i ściemniania oraz nastawianie poziomu najniższego Dostępne są dwa różne typy ściemniaczy: vv Typ DIN (STD400RC/RL-DIN, STD1000RL-DIN oraz SCU10-DIN) dostarczane ez wejść cyfrowych, vv Typ SAE (STD400RC/RL-SAE, STD1000RL-SAE oraz SCU10-SAE) dostarczane z czterema wejściami cyfrowymi. Dane techniczne wspólne dla typów DIN i SAE Przycisk sterowania lokalnego: krótkotrwałe naciśnięcie dla załączenia lu wyłączenia, długotrwałe dla ściemniania Wejście przycisku pomocniczego: krótkotrwałe naciśnięcie dla załączenia lu wyłączenia, długotrwałe dla ściemniania. vv do 25 przycisków pomocniczych ez lampek sygnalizacyjnych, przyłączonych równolegle vv do 5 przycisków pomocniczych z lampkami sygnalizacyjnymi, przyłączonych równolegle vvmaksymalna długość owodu 50 m. Nastawialny minimalny poziom oświetlenia Sygnalizacyjna nieieska dioda LED (wudowana do lokalnego przycisku) świeci podczas pracy ściemniacza. Dioda LED mruga w przypadku zakłócenia w pracy ściemniacza. Zaezpieczenia i ezpieczniki: vvelektroniczne zaezpieczenie przeciążeniowe, vvelektroniczne zaezpieczenie nadnapięciowe, vvelektroniczne zaezpieczenie przed przekroczeniem temperatury, vvbezpiecznik topikowy Napięcie zasilania: 230 V AC ± 10%, 50 Hz Strata mocy: 3 W Stały poór mocy; 0,8 VA Upływ prądu dla wyjścia 1-10 V: 0,2-100 ma, Temperatura pracy: 0 C do + 40 C, 40 C do +70 C z oniżeniem pooru mocy o 6 W/ C. Temperatura magazynowania: 0 C do + 60 C. Stopień ochrony: IP20 Normy: zgodność z PN-EN Zalecenia: zgodność z CE, EMC 89/336/EEC i LVD 73/73/23/EEC. SCU10-SAE 188

191 Sterowanie oświetleniem Ściemniacze STD i SCU STD400RC/RL-DIN i SAE STD1000RL-DIN i SAE SCU10-DIN i SAE Indywidualne dane techniczne dla typu SAE Ściemniacze STD400RC/RL-SAE, STD1000RL-SAE i SCU10-SAE są wyposażone w 4 wejścia cyfrowe: vv wejście 1: Zał./Wył. i rozjaśnianie/ściemnianie lu tylko Zał. i rozjaśnianie (zależnie od funkcji) vv wejście 2: Wył. i ściemnianie lu tylko Wył. (zależnie od funkcji) vv wejście 3: pamięć 1 nastawialnego poziomu oświetlenia (odchyłka 50%) vv wejście 4: pamięć 2 nastawialnego poziomu oświetlenia (odchyłka 100%) Napięcie zasilania: V AC/DC Maksymalna długość owodu 50 m. Do 25 przycisków ez lampek sygnalizacyjnych na wejście. Ściemniacze STD400RC/RL-DIN i STD400RC/RL-SAE są przystosowane do wielu typów źródeł światła. Typ źródła światła ściemniacz wykrywa automatycznie a metoda regulacji jest dostosowana do tego typu. Talica ociążeń STD400RC/RL-DIN, STD400RC/RL-SAE Żarówki i lampy halogenowe 230 V, W Lampy halogenowe niskiego napięcia z transformatorem elektronicznym W lu tradycyjnym, Lampy halogenowe niskiego napięcia z transformatorem toroidalnym, W Silniki (przewietrzniki, wentylatory...) W STD1000RL-DIN, STD1000RL-SAE Żarówki i lampy halogenowe 230 V, W W Lampy halogenowe niskiego napięcia z transformatorem tradycyjnym, W Lampy halogenowe niskiego napięcia z transformatorem toroidalnym, W Silniki (przewietrzniki, wentylatory...) W W SCU10-DIN, SCU10-SAE Świetlówki pojedyncze ze statecznikiem elektronicznym (średnica 26 mm)50 x 18 W, 40 x 36 W, 25 x 58 W Świetlówki podwójne ze statecznikiem elektronicznym (średnica 26 mm) 40 x 18 W, 20 x 36 W, 12 x 58 W Świetlówki miniaturowe ze statecznikiem elektronicznym 50 maks. do 1500 W Działanie ściemniaczy w wersji SAE i DIN Ściemniacz zmienia stan załączony / wyłączony po krótkotrwałym naciśnięciu przycisku na przedniej ściance. Przycisk świeci nieieskim światłem jeśli ściemniacz jest załączony Poziom natężenia oświetlenia zmienia się przez długotrwałe naciskanie przycisku aż do uzyskania żądanego poziomu. Kierunek (rozjaśnianie / ściemnianie) zmienia się po każdym zwolnieniu przycisku. Ściemniacz posiada funkcję pamięci i zachowuje w niej poziom natężenia oświetlenia przed poleceniem wyłączenia. Przy ponownym załączeniu poziom natężenia oświetlenia ędzie taki sam jak przed poleceniem wyłączenia. Przyciski pomocnicze przyłączone do zacisków działają tak samo jak przycisk na przedniej ściance ściemniacza. Indywidualne funkcje ściemniaczy typu SAE Ściemniacze STD400RC/RL-SAE, STD1000RL-SAE i SCU10-SAE mają 2 różne tryy działania (A i B) Tryy A i B mogą yć zmieniane przez równoczesne naciśnięcie przez 10 s przycisków przyłączonych do wejść 3 i 4. Po zmianie tryu ociążenie zostaje załączone a dioda LED zaczyna mrugać tak długo jak owód jest zamknięty W tryie A, wejście 1: załączenie oświetlenia po krótkim naciśnięciu i rozjaśnianie po długim naciśnięciu lu wyłączenie po krótkim naciśnięciu i ściemnianie po długim naciśnięciu. Kierunek zmiany odwraca się po każdym otwarciu wejścia 1. Wejście 2 zawsze wyłącza oświetlenie. W tryie B, wejście 1: tylko rozjaśnianie oświetlenia po długim naciśnięciu i załączanie oświetlenia po krótkim naciśnięciu. Wejście 2 tylko ściemnianie oświetlenia po długim naciśnięciu i wyłączenie oświetlenia po krótkim naciśnięciu. Wejścia 3 i 4 służą zachowaniu w pamięci poziomu oświetlenia. Poziom oświetlenia jest przywołany po krótkim naciśnięciu i zapamiętany po naciśnięciu przez 3s. 189

192 Sterowanie oświetleniem Ściemniacze STD i SCU STD400RC/RL-DIN i SAE STD1000RL-DIN i SAE SCU10-DIN i SAE Przyłączanie ściemniaczy STD Górne zaciski przyłączeniowe: 2 zaciski śruowe dla przewodów do 4 mm 2 Dolne zaciski przyłączeniowe dostępne tylko w ściemniaczach typu SAE: 5 zacisków śruowych dla przewodów do 2,5 mm 2 Przy użyciu ściemniaczy typu SAE możliwe jest sterowanie maksimum dwudziestoma ściemniaczami STD400RC/RL-SAE i STD1000RL-SAE przy użyciu tylko jednego przycisku poprzez 4 wejścia cyfrowe. Indywidualne funkcje ściemniaczy typu SAE Ściemniacze STD400RC/RL-SAE, STD1000RL-SAE i SCU10-SAE mają 2 różne tryy działania (A i B) Tryy A i B mogą yć zmieniane przez równoczesne naciśnięcie przez 10 s przycisków przyłączonych do wejść 3 i 4. Po zmianie tryu ociążenie zostaje załączone a dioda LED zaczyna mrugać tak długo jak owód jest zamknięty W tryie A, wejście 1: załączenie oświetlenia po krótkim naciśnięciu i rozjaśnianie po długim naciśnięciu lu wyłączenie po krótkim naciśnięciu i ściemnianie po długim naciśnięciu. Kierunek zmiany odwraca się po każdym otwarciu wejścia 1. Wejście 2 zawsze wyłącza oświetlenie. W tryie B, wejście 1: tylko rozjaśnianie oświetlenia po długim naciśnięciu i załączanie oświetlenia po krótkim naciśnięciu. Wejście 2 tylko ściemnianie oświetlenia po długim naciśnięciu i wyłączenie oświetlenia po krótkim naciśnięciu. Wejścia 3 i 4 służą zachowaniu w pamięci poziomu oświetlenia. Poziom oświetlenia jest przywołany po krótkim naciśnięciu i zapamiętany po naciśnięciu przez 3s. Przyłączanie ściemniaczy STD Górne zaciski przyłączeniowe: 2 zaciski śruowe dla przewodów do 4 mm 2 Dolne zaciski przyłączeniowe dostępne tylko w ściemniaczach typu SAE: 5 zacisków śruowych dla przewodów do 2,5 mm 2 Przy użyciu ściemniaczy typu SAE możliwe jest sterowanie maksimum dwudziestoma ściemniaczami STD400RC/RL-SAE i STD1000RL-SAE przy użyciu tylko jednego przycisku poprzez 4 wejścia cyfrowe. L N (1) L N (1) L N N L N L N L N L N L STD400RC/RL-DIN STD1000RL-DIN STD400RC/RL-SAE STD1000RL-SAE STD400RC/RL-SAE STD1000RL-SAE STD400RC/RL-SAE STD1000RL-SAE STD400RC/RL-SAE STD1000RL-SAE 12-30V AC/DC 0V V AC/DC 0V V AC/DC 0V V AC/DC 0V (2) V AC/DC 12-30V AC/DC (1) Zastosowanie 25 przycisków ez lampek sygnalizacyjnych i 5 przycisków z lampkami sygnalizacyjnymi przyłączonymi równolegle (2) Zastosowanie 25 przycisków ez lampek sygnalizacyjnych przyłączonych równolegle, tylko dla STD400RC/RL-SEA i STD1000RL-SAE 190

193 Sterowanie oświetleniem Ściemniacze STD i SCU STD400RC/RL-DIN i SAE STD1000RL-DIN i SAE SCU10-DIN i SAE L N (1) L L N N (1) (1) Przyłączanie ściemniaczy SCU Górne zaciski przyłączeniowe: 2 zaciski śruowe dla przewodów do 4 mm 2 Dolne zaciski przyłączeniowe dostępne tylko w ściemniaczach typu SAE: 5 zacisków śruowych dla przewodów do 2,5 mm 2. Przy użyciu ściemniaczy typu SAE możliwe jest sterowanie maksimum dwudziestoma ściemniaczami STD400RC/RL-SAE, STD1000RL-SAE i SCU10-SAE przy użyciu tylko jednego przycisku poprzez 4 wejścia cyfrowe. (1) (1) N L N L N L N L N L SCU10-DIN SCU10-SAE SCU10-SAE SCU10-SAE SCU10-SAE 1-10 V V AC/DC 0V V V AC/DC 0V V V AC/DC 0V V V AC/DC 0V V L N 1-10 V (2) + - L N 1-10 V + - L N 1-10 V + - L N 1-10 V + - L N 1-10 V V AC/DC 12-30V AC/DC (1) Zastosowanie 25 przycisków ez lampek sygnalizacyjnych i 5 przycisków z lampkami sygnalizacyjnymi przyłączonymi równolegle (2) Zastosowanie 25 przycisków ez lampek sygnalizacyjnych przyłączonych równolegle, tylko dla SCU10-SAE Typ STD400RC/RL-DIN STD400RC/RL-SAE STD1000RL-DIN STD1000RL-SAE SCU10-DIN SCU10-SAE Nr kat. CCTDD20001 CCTDD20002 CCTDD20003 CCTDD20004 CCTDD20011 CCTDD20012 Wymiary Typ Licza modułów 9 mm STD400RC/RL-DIN, STD400RC/RL-SAE STD1000RL-DIN, STD1000RL-SAE, SCU10-DIN, SCU10-SAE

194 Sterowanie ogrzewaniem Termostaty TH3, TH6 Funkcje Termostaty TH3 i TH6 monitorują i regulują temperaturę otoczenia w: udownictwie mieszkaniowym jedno- i wielorodzinnym udownictwie powszechnym. Temperatura może yć ustawiana w trzech zakresach: temperatura komfortu w pomieszczeniu aktualnie użytkowanym temperatura komfortu oniżonego w pomieszczeniu aktualnie nieużytkowanym temperatura dodatnia w pomieszczeniu nieużytkowanym przez dłuższy czas. TH3. TH6. Czujniki. Dane techniczne Wspólne dane techniczne Napięcie znamionowe: 230 V AC Ociążalność styków: vv5 A przy 250 V, cos j = 1 vv1 A przy 250 V, cos j = 0.6. Termostat elektroniczny: vvpoór mocy: 2 VA vvróżnica temperatur pomiędzy wyłączeniem i załączeniem: ±0.2 C. Stopień ochrony : IP20. TH3 Nastawianie: vv temperatury w zakresie od + 8 C do + 26 C vv potencjometr zakresu komfortu oniżonego umożliwia dostosowanie nastawienia temperatury w zakresie 0 C do 10 C poniżej nastawionej temperatury komfortu: sterowanie (ręczne lu automatyczne) zewnętrznym przełącznikiem. vv temperatura dodatnia: utrzymywanie temperatury w pomieszczeniu na poziomie nastawy farycznej + 8 C: sterowanie (ręczne lu automatyczne) zewnętrznym przełącznikiem. Trzy lampki sygnalizują: vvpracę w zakresie temperatury dodatniej (zielona) vvpracę w zakresie komfortu oniżonego (żółta) vvstan zamknięcia styków (czerwona). Zgodność z normą NF C Urządzenie typu B spełnia wymagania nowych przepisów. Dostarczany z czujnikiem temperatury otoczenia. TH6 Zakres nastaw temperatury: od - 30 C do + 90 C vv selektor zakresu może yć ustawiony na jedną z sześciu pozycji: -30, -10, +10, +30, +50 i +70 C vv potencjometr nastawiania temperatury na wartość wyższą od ustawionej selektorem o od 0 C do 20 C. Na przykład: jeśli zakres jest ustawiony na - 30 C temperatura może yć nastawiona pomiędzy - 30 C a - 10 C. Sygnalizacja świetlna: czerwona dioda sygnalizuje stan zamknięcia styków wyjściowych. Dostarczany ez czujnika Typ Numer katalogowy TH TH Czujnik temperatury podłogi z przewodem 2 m Czujnik temperatury otoczenia Czujnik temperatury zewnętrznej Czujnik kołnierzowy z przewodem 2 m

195 Sterowanie ogrzewaniam ogrzewaniem Termostaty TH3, TH6 Przyłączanie Przyłączanie TH3: zaciski tulejkowe 6 mm 2. Przyłączanie TH6: zaciski tulejkowe 2 x 2.5 mm 2. TH3 Temperatura dodatnia Komfort oniżony TH6 Styki zewnętrzne L Czujnik temperatury otoczenia NO L N 220/240 V L Czujnik temperatury otoczenia NO L N 220/240 V Porady praktyczne Temperatura dodatnia np.: CME Styki komfortu oniżonego np.: IH lu IHP TH3 Czujnik temperatury otoczenia On/ Off Do odiornika Przykład przyłączenia TH3 TH6 Czujnik temperatury otoczenia On/ Off Do odiornika Przykład przyłączenia TH6. 193

196 Sterowanie ogrzewaniem Termostaty TH3, TH6 Ścianka przednia TH3 Instalowanie podłogowego czujnika temperatury (nr. kat ) Czujnik powinien yć umieszczony: w rurce ø 9 mm, wtłoczony w płytę w środku pętli grzewczej jeden z końców powinien yć doprowadzony do puszki rozdzielczej na najliższej ścianie (celem ułatwienia instalowania lu wymiany czujnika) : wskaźnik dodatniej temperatury 2: wskaźnik zamknięcia styków wyjściowych 3: wskaźnik zakresu temperatury komfortu oniżonego 4: nastawianie temperatury komfortu 5: nastawianie temperatury komfortu oniżonego (oniżenie temperatury w stosunku do temperatury komfortu). Instalowanie czujnika temperatury otoczenia (nr. kat ) Czujnik temperatury otoczenia powinien yć umieszczony 1,50 m nad podłogą, z dala od otworów zewnętrznych i źródeł ciepła (nasłonecznienie, grzejniki, maszyny itp.). Ścianka przednia TH : nastawianie zakresu temperatury (6 zakresów). 2: nastawianie temperatury w granicach nastawionego zakresu. 3: wskaźnik zamknięcia styków wyjściowych Instalowanie czujnika temperatury zewnętrznej (nr. kat ) Czujnik powinien yć umieszczony: w miejscu nienasłonecznionym, zalecane na ścianie północnej z dala od źródeł ciepła (komin, itp.). Instalowanie czujnika kołnierzowego (nr. kat ) Czujnik powinien yć umieszczony na rurze odpływu gorącej wody (min. 21 mm, maks. 90 mm), w przyliżeniu 1,50 m od kotła. Uwaga Przewody przyłączające czujników nie powinny yć prowadzone wzdłuż przewodów zasilających. Należy użyć kala telefonicznego 6/10 (nie dłuższego niż 70 m) lu ekranowanego przewodu miedzianego (nie dłuższego niż 150 m). Wymiary Typ Licza modułów 9 mm TH3, TH

197 Sterowanie ogrzewaniem Termostaty THP1, THP2 THP1. THP2. Funkcje THP1 i THP2 sterują okresami pracy wszystkich rodzajów ogrzewania przez kontrolowanie i regulowanie temperatury otoczenia pomiędzy 5 C a 30 C, wykorzystując zapamiętany program ustawiony przez użytkownika. Termostaty THP1 i THP2 monitorują i regulują temperaturę w pomieszczeniu przez porównanie temperatury zmierzonej przez czujnik temperatury otoczenia z wyświetloną wartością ustawioną, odpowiednio dla trzech zakresów: vv temperatura komfortu: 5 C a 30 C, w pomieszczeniu aktualnie użytkowanym vv temperatura komfortu oniżonego: 5 C a 30 C, w pomieszczeniu aktualnie nie użytkowanym vvtemperatura dodatnia: w pomieszczeniu jest utrzymywana na poziomie około 6 C. Termostaty THP1 i THP2 mogą, za pośrednictwem styczników, sterować: vvogrzewaniem konwekcyjnym vvpalnikami vvnagrzewnicami vvzaworami systemów grzewczych: hydraulicznymi, elektromagnetycznymi, elektrotermicznymi. THP2 różni się od THP1 tylko liczą stref i typem wudowanego zegara. Nastawianie i działanie jak dla THP1. Dane techniczne Wyór tryu pracy: vvprzyciskiem lokalnym: automatyczny, temperatur: komfortu, komfortu oniżonego, dodatnich vvprzyciskiem zewnętrznym nadrzędnym nad przyciskiem lokalnym vvtry pracy w zakresie temperatury komfortu jest nadrzędny nad tryem w zakresie temperatury dodatniej Programowanie: vvminimalny czas między dwoma programowanymi operacjami łączeniowymi: 1 minuta vvpamięć: THP1: do 42 operacji łączeniowych THP2: do 168 operacji łączeniowych vvprogramy na 24 godziny i 7 dni z: możliwością przewidywania łączenia usunięcia operacji łączeniowej ay zmodyfikować lu skasować sekwencję vvzmiana czasu letni / zimowy w pojedynczej operacji Dane elektryczne vvnapięcie znamionowe: 230 V AC vvpoór mocy: 1 VA vvociążalność styków: 5 A przy 250 V cos j = 1, 1 A przy 250 cos j = 0.6. Wyświetlanie: vvwyświetlacz ciekłokrystaliczny pokazuje godziny, minuty, dni tygodnia i stan styków vvlampki sygnalizacyjne: 5 diod świetlnych dla jednostrefowego i 10 dla dwustrefowego, sygnalizujących: automatycznie, zakres komfortu i komfortu oniżonego (żółta), zakres temperatury dodatniej (zielona), stan zamknięcia styków wyjściowych (czerwona). Dane ogólne: vvtrwałość aterii: 6 lat vvzegar kwarcowy, vvróżnica pomiędzy wyzwoleniem a poudzeniem: ±0,2 C vvstopień ochrony: IP20. vvjeden nienastawialny czujnik temperatury otoczenia dla THP1 vvdwa nienastawialne czujniki temperatury otoczenia dla THP2 Czujnik temperatury otoczenia Termostat THP jest dostarczany z jednym nienastawialnym czujnikiem temperatury otoczenia dla THP1 i dwoma nienastawialnymi czujnikami temperatury otoczenia dla THP2: mogą yć one zastąpione czujnikami nastawialnymi ±3 C Typ Numer katalogowy THP THP Czujnik nienastawialny Czujnik nastawialny ± 3 C Bateria zapasowa

198 Sterowanie ogrzewaniem Termostaty THP1, THP2 Przyłączanie Przyłączanie THP1, THP2: zaciski tulejkowe 4 mm². THP1 Temperatura dodatnia Komfort Czujnik temperatury otoczenia THP2 Temperatura dodatnia Strefa 1 Strefa 2 Komfort Czujnik temperatury otoczenia L L THP1 : THP2 : Strefa 1 Strefa 2 N N ON komfort OFF komfort oniżony 230 V Sterowany odiornik Porady praktyczne 230 V Strefa 1 Strefa 2 Sterowany odiornik Przednia ścianka THP1 1 Wskaźnik dni tygodnia: 1 = poniedziałek, 2 = wtorek, itd. 2 Wskaźnik godzin i minut. 3 Wstrzymanie podczas okresu wakacyjnego (nadrzędny try wakacyjny) 4 Wizualizacja stanu załączenia ON: komfort OFF: komfort oniżony 5 Żółta lampka sygnalizacyjna: try Auto. 6 Żółta lampka sygnalizacyjna: zakres komfort. 7 Żółta lampka sygnalizacyjna: zakres komfort oniżony. 8 Zielona lampka sygnalizacyjna: zakres temperatura dodatnia. 9 Czerwona lampka sygnalizacyjna: stan styków wyjściowych. 10 Selektor nastaw dla zakresu komfort. 11 Przycisk wyoru tryu pracy dla strefy Selektor nastaw dla zakresu komfort oniżony. 13 Przycisk przeniesienia nastaw na 7 dni tygodnia 14 Przycisk przeglądania i zapamiętywania operacji 15 Przycisk nastawiania czasu i daty i powrót do wyświetlania czasu. 16 Przycisk nastawiania minut 17 Przycisk nastawiania daty 18 Przycisk nastawiania godzin 19 Schowek na instrukcję. Programowanie Wudowany do THP1 zegar służy do programowania. Możliwe operacje: vvnastawianie czasu i daty, vvwprowadzanie programu tak samo jak programu stosowanego w IHP 24 możliwości programowania: vv24 godziny i 7 dni: niezależne programy na każdy dzień tygodnia vvdo 42 zapamiętanych operacji łączeniowych vvtaka sama operacja łączeniowa użyta przez kilka dni liczy się jako jedna vvtrwałość aterii: 6 lat. Przykład programowania: vvnastawienie temperatury: komfort 19 C. i komfort oniżony 16 C. vvoecność od 6.00 do 8.00 i od do 23.00: ogrzewanie komfort temperatura 19 C. vvnieoecność od 8.00 do18.00 i czas nocny (od do 6.00) ogrzewanie komfort oniżony 16 C. 196

199 Sterowanie ogrzewaniem Termostaty THP1, THP2 2A Temperatura Komfort dodatnia Strefa 1 Czujnik Odiornik Przykład przyłączenia THP1 230 V L N Sterowanie ogrzewaniem konwekcyjnym Sterowanie palnikami Sterowanie nagrzewnicami Sterowanie zaworami ogrzewania wodnego Strefa 1 Strefa 2 Sterowanie lokalne THP1 Przycisk (11) służy do wyoru tryu pracy i uruchomienia odpowiedniej lampki sygnalizacyjnej: Auto (lampka sygnalizacyjna 5) Operacja ędzie podjęta zgodnie z uprzednio nastawionym programem (patrz wyżej akapit programowanie ). Temperatura jest regulowana z uwzględnieniem następujących nastaw temperatury: vvkomfortu (widoczny symol ON) nastawianej selektorem (10) vvkomfortu oniżonego (widoczny symol OFF) nastawianej selektorem (12). Temperatura komfortu (lampka sygnalizacyjna 6). Widoczny jest symol ON vvlampka sygnalizacyjna ON: temperatura jest regulowana tylko z uwzględnieniem nastawy temperatury komfortu (selektor 10) vvlampka sygnalizacyjna miga: patrz niżej akapit sterowanie zdalne. Temperatura komfortu oniżonego (lampka sygnalizacyjna 7) Temperatura jest regulowana tylko z uwzględnieniem nastawy temperatury komfortu oniżonego (selektor 12). Widoczny jest symol OFF. Temperatury dodatnie (lampka sygnalizacyjna 8) vvlampka sygnalizacyjna ON: temperatura jest regulowana tylko z uwzględnieniem temperatury 6,5 C uprzednio nastawionej farycznie vvlampka sygnalizacyjna miga: patrz niżej akapit sterowanie zdalne. Sterowanie zdalne THP1 Ten try pracy jest uzależniony od zamknięcia styków zewnętrznych (np. łącznik lu TRC) zamknięcie styków zakresu temperatury komfortu (lampka na THP (6) miga). Od chwili zamknięcia styków temperatura jest regulowana tylko z uwzględnieniem nastawy temperatury komfortu. Ten styk zewnętrzny (zaciski 5 i 7) ma priorytet nad: vv sterowaniem lokalnym ( Auto, komfort, komfort oniżony, temperatury dodatnie ) vvzewnętrznym stykiem zakresu temperatury dodatniej. zamknięcie styków zakresu temperatury komfortu (zielona lampka na THP (8) miga). Od chwili zamknięcia styków temperatura jest regulowana tylko z uwzględnieniem nastawy temperatury dodatniej. Ten styk zewnętrzny (zaciski 1 i 3) ma priorytet nad sterowaniem lokalnym ( Auto, komfort, komfort oniżony, temperatury dodatnie ). Przednia ścianka THP2 1 Wskaźnik dni tygodnia: 1 = poniedziałek, 2 = wtorek, itd. 2 Wskaźnik godzin i minut. 3 Wstrzymanie podczas okresu wakacyjnego (nadrzędny try wakacyjny) 4 Wizualizacja stanu załączenia. Komfort Komfort oniżony strefa 1 C1 ON OFF strefa 2 C2 ON OFF 5 Żółta lampka sygnalizacyjna: try Auto. 6 Żółta lampka sygnalizacyjna: zakres komfort. 7 Żółta lampka sygnalizacyjna: zakres komfort oniżony. 8 Zielona lampka sygnalizacyjna: zakres temperatura dodatnia. 9 Czerwona lampka sygnalizacyjna: stan styków wyjściowych. 10 Selektor nastaw dla zakresu komfort. 11 Przycisk wyoru tryu pracy dla strefy. 12 Selektor nastaw dla zakresu komfort oniżony. 13 Przycisk strefy 2 14 Przycisk strefy 1 15 Przycisk przeglądania i zapamiętywania operacji 16 Przycisk nastawiania czasu i daty i powrót do wyświetlania czasu 17 Przycisk nastawiania minut. 18 Przycisk nastawiania daty 19 Przycisk nastawiania godzin 20 Schowek na instrukcję. 197

200 MERLIN GERIN MERLIN GERIN Sterowanie ogrzewaniem Termostaty THP1, THP2 L N 230 V 2A Temperatura Komfort Strefa 2 Strefa 1 dodatnia Programowanie THP2 Programowanie jest przeprowadzane dla dwóch kanałów, programowalny łącznik czasowy IHP 24 godziny i 7 dni jest wudowany do THP2. Możliwości programowania: vv24 godziny i 7 dni: niezależne programy na każdy dzień tygodnia vv24 zapamiętane operacje łączeniowe należy podzielić na dwie strefy vvtaka sama operacja łączeniowa użyta przez kilka dni liczy się jako jedna vvtrwałość aterii: 6 lat Instalowanie czujnika temperatury otoczenia Czujnik temperatury otoczenia powinien yć umieszczony : 1,50 m nad podłogą z dala od otworów zewnętrznych z dala od źródeł ciepła (nasłonecznienie, grzejniki, maszyny itp.). Odiornik Strefa 1 Strefa 2 Odiornik 1,5 m Sterowanie Sterowanie ogrzewaniem palnikami konwekcyjnym Przykład przyłączenia THP2 Sterowanie nagrzewnicami Sterowanie zaworami ogrzewania wodnego Wymiary Typ THP1, THP2 10 Licza modułów 9 mm

201 Oudowy modułowe Oudowy natynkowe Mini Pragma Nowa rodzina oudów 1, 2 lu 3 rzędowych Mini Pragma o pojemności od 8 do 36 modułów o innowacyjnej konstrukcji i atrakcyjnym wyglądzie, gwarantującym doskonałą integrację z wystrojem wnętrz. Funkcje W oudowie Mini Praga można zainstalować aparaturę modułową (Multi 9). Całość wyposażenia potrzenego do udowy kompletnej instalacji dopełnia szeroka gama serii łączników i gniazd. Wszystkie te produkty są tak zaprojektowane, ay zainstalowane w ezpośrednim sąsiedztwie tworzyły harmonijną całość. Elementy składowe Oudowa naścienna wyposażona jest w: Tylną ścianę oudowy: vvwstępne osłaienia otworów do wprowadzenia przewodów, vvpięć podłużnych otworów montażowych umożliwia trwałe zamocowanie oudowy i łatwe korygowanie nieprawidłowego położenia w pionie Zdejmowane płyty ułatwiające wprowadzenie przewodów: vvjedna z płyt posiada prostokątne nacięcia umożliwiające wykonanie otworów dopasowanych do rozmiaru listew natynkowych, vvdrugą płytę można z łatwością dociąć za pomocą standardowych narzędzi, w zależności od wymaganej średnicy rury instalacyjnej i położenia, vvkształt płyt został zaprojektowany tak, ay defekty pozostające po wycięciach yły niewidoczne z przodu oudowy. Od 1 do 3 szyn DIN zamocowanych asymetrycznie na podstawie: vvpołożenie szyny DIN może zostać wyrane w zależności od miejsca doprowadzonego okalowania. Odwracalne drzwiczki, dostarczane razem z oudową vvmożna je otworzyć nawet pod kątem 140, co ułatwia dostęp do urządzeń zaezpieczających i sterujących. Bloki zacisków PE+N ze wspornikiem. Kolor oudowy iały RAL 9003 Oudowa 36 modułów Oudowa 24 modułów Oudowa 18 modułów Oudowa 12 modułów Oudowa 8 modułów Drzwiczki półprzezroczyste przydymione Drzwiczki pełne iałe Dane techniczne Oudowy Zgodność z normami PN-EN , PN-EN 60529, PN-EN , PN-EN 50102, PN-EN Prąd znamionowy (In) 63 A Napięcie znamionowe izolacji (Ui) < 400 V Klasa ochronności Klasa 2 (z zaślepkami do śru mocujących), zgodnie z PN-EN Stopień ochrony wg PN-EN IP 40 Stopień odporności na uderzenia wg PN-EN IK 07 Materiał Tworzywo (1) samogasnące o odporności na wysoką temperaturę i żar 650 C, zgodnie z PN-EN (1) Tworzywo sztuczne opracowane specjalnie przez Schneider Electric. 199

202 Oudowy modułowe Oudowy natynkowe Mini Pragma MIP12112T Oudowy natynkowe Licza rzędów licza modułów w rzędzie Licza modułów 18 mm Prąd znamionowy In (A) Nr kat. Oudowa z drzwiczkami pełnymi iałymi Oudowa z drzwiczkami półprzezroczystymi przydymionymi MIP12108 MIP12108T MIP12112 MIP12112T MIP12118 MIP12118T MIP12212 MIP12212T MIP12312 MIP12312T Akcesoria dostarczane z każdą oudową Typ Zaślepki izolacyjne Zaślepki izolacyjne (zestaw 4 szt.) Naklejka identyfikacyjna dla każdego rzędu 2 loki zacisków PE+N ze wspornikiem Płytka zaślepiająca (5 modułów) Do zasłaniania śru mocujących w celu uzyskania 2 klasy ochronności Do naklejania na panelu przednim Dostarczane z oudową 8 lu 2 x (1 x 16 v + 4 x 10 v + 3 x 6 v ) 12 modułową Dostarczane z oudową 18 2 x (2 x 16 v + 8 x 10 v + 6 x 6 v ) lu 24 modułową Dostarczane z oudową 36 2 x (2 x 16 v + 9 x 10 v + 9 x 6 v ) modułową Służy do zaślepienia pustych miejsc na aparaty w pokrywie oudowy MIP99030 MIP99034 Akcesoria zamawiane oddzielnie Typ Płyty zdejmowane (zestaw 2 sztuk) Zestaw do uzyskania stopnia ochrony IP41 Wspornik loku zacisków (zestaw 2 sztuk) Nr kat. 8 modułów MIP modułów MIP modułów MIP99033 MIP modułów MIP99036 Blok zacisków 1 x 16 v + 2 x 10 v + 1 x 6 v MIP x 16 v + 4 x 10 v + 3 x 6 v MIP x 16 v + 8 x 10 v + 6 x 6 v MIP x 16 v + 9 x 10 v + 9 x 6 v MIP99040 Bloki zacisków PE 3 x 16 v + 12 x 2.5 v x 16 v + 20 x 2.5 v Bloki zacisków PE+N (zestaw 2 sztuk) Płytki zaślepiające opakowanie 10 szt. 2 x (1 x 35 v + 5 x 16 v ) x (1 x 35 v + 7 x 16 v ) modułów, kolor: iały RAL Nalepki identyfikacyjne Symole standardowe (10 ark.) Symole specjalne (10 ark.) Zamek z 2 kluczykami MIP99046 Lampka sygnalizacyjna LED do oświetlenia położenia oudowy MIP

203 Oudowy modułowe Oudowy natynkowe Mini Pragma Akcesoria połączeniowe Akcesoria do oudów Typ Opis Nr kat. Wspornik loku zacisków (zestaw 2 sztuk) 18 modułów Wspornik loku zacisków może yć zamontowany MIP99036 ezpośrednio na ścianie tylnej na dole lu górze oudowy. Sygnał dźwiękowy klik zapewnia, że wspornik został prawidłowo zamontowany. Blok zacisków 1 x 16 v + 2 x 10 v + 1 x 6 v Ułatwia okalowanie MIP x 16 v + 4 x 10 v + 3 x 6 v Instalacja: MIP99038 vv montaż na wsporniku loku zacisków 2 x 16 v + 8 x 10 v + 6 x 6 v Zawiera: MIP x 16 v + 9 x 10 v + 9 x 6 v vv śruy wstępnie wkręcone MIP99040 Blok zacisków PE 3 x 16 v + 12 x 2.5 v Ze śruami x 16 v + 20 x 2.5 v Blok zacisków PE+N (zestaw 2 sztuk) 2 x (1 x 35 v + 5 x 16 v ) Izolowane, do 80 A x (1 x 35 v + 7 x 16 v ) Akcesoria instalacyjne Zestaw do uzyskania stopnia ochrony IP41 zestaw uszczelniający iały MIP

204 Oudowy modułowe Oudowy natynkowe Mini Pragma Akcesoria do oudów Akcesoria wykończeniowe Nr kat. Typ Opis Pełne iałe Płyty zdejmowalne (zestaw 2 szt.) 8 modułów MIP modułów MIP modułów MIP99033 Płytki zaślepiające Używane do zaślepiania pustych miejsc w pokrywie oudowy 5 modułów Kolor: iały RAL 9003 Opakowanie 10 szt Nalepki identyfikacyjne Symole standardowe Zawiera samoprzylepne piktogramy do identyfikacji owodów Symole standardowe: vv owód: gniazda, oświetlenie, ogrzewanie. vv pomieszczenia: sypialnia, łazienka. Synole specjalne Symole specjalne: vv owód: ochronnik przeciwprzepięciowy, rama, asen itp. vv pomieszczenia: pomieszczenie serwisowe, komputerowe itp Zamek z kluczykami Służy do ochrony dostępu do oudowy MIP99046 Lampka sygnalizacyjna Świeci, gdy napięcie na listwie zaciskowej oświetlenia jest równe 0 V. Jest stale zasilana z zasilacza kondensatorowego, nie wymaga aterii, akumulatora ani konserwacji. Biała dioda LED Czas świecenia: 20 min Jasność świecenia: 5 lm Napięcie zasilania: 240 V AC maks. Czas ładowania: 6 h Trwałość: 15 lat Stopień ochrony: IP40, IK07 Klasa ochronności: 2 Przyłącze: 2,5 mm 2 maks. Odporność na wysoką temperaturę i żar: 750 C MIP

205 Oudowy modułowe Oudowy podtynkowe Mini Pragma Nowa rodzina oudów 1, 2 lu 3 rzędowych Mini Pragma o pojemności od 8 do 36 modułów o innowacyjnej konstrukcji, gwarantująca doskonałą integrację z wystrojem wnętrz dzięki wariantom kolorystycznym oudowy zgodnym z paletą arw osprzętu Unica Plus. Opis produktu Dostępne są 2 warianty wyoru konfiguracji oudów podtynkowych Mini Pragma Oudowy podtynkowe do indywidualnej konfiguracji Cztery wersje kolorystyczne panelu przedniego zgodne z paletą kolorów Unica Plus piaskowy, zieleń pistacjowa, szary alaaster oraz róż indyjski można łączyć z podstawą montażową oraz z szeroką gamą akcesoriów dodatkowych. lu Oudowy podtynkowe w kompletnych zestawach jeden nr referencyjny W pełni skomponowany zestaw zawiera: Podstawa montażowa: vvsztywna konstrukcja, vvregulowana głęokość osadzenia w ścianie, vvwstępne osłaienia otworów do wprowadzenia przewodów na 4 okach. Od 1 do 3 szyn DIN, wyjmowana konstrukcja wsporcza umożliwia instalację aparatów modułowych poza podstawą montażową. Sztywny panel przedni w kolorze iałym (RAL 9003), wyposażony w drzwiczki półprzezroczyste przydymione, oraz dwa loki zacisków PE+N ze wspornikiem. Oudowa 36 modułów Oudowa 24 moduły Oudowa 18 modułów Oudowa 12 modułów Oudowa 8 modułów Drzwiczki półprzezroczyste przydymione Dane techniczne Oudowy Zgodność z normami PN-EN , PN-EN 60529, PN-EN , PN-EN 50102, PN-EN Prąd znamionowy (In) 63 A Napięcie znamionowe izolacji (Ui) < 400 V Klasa ochronności Klasa 2 (z zaślepkami do śru mocujących), zgodnie z PN-EN Stopień ochrony wg PN-EN IP 40 Stopień odporności na uderzenia wg PN-EN IK 07 Materiał Tworzywo (1) samogasnące o odporności na wysoką temperaturę i żar 650 C, zgodnie z PN-EN (1) Tworzywo sztuczne opracowane specjalnie przez Schneider Electric. Drzwiczki pełne iałe 203

206 Oudowy modułowe Oudowy podtynkowe Mini Pragma MIP30112T MIP40112T MIP50112T Oudowy podtynkowe do indywidualnej konfiguracji Panel przedni* Nr kat. + Podstawa Licza rzędów Licza modułów w rzędzie Licza modułów 18 mm Panel z drzwiami pełnymi iałymi Panel z drzwi cz kami półprzezroczystymi, przydy mionymi Z lokami zacisków PE+N Biały MIP30108 MIP30108T MIP MIP30112 MIP30112T MIP MIP30118 MIP30118T MIP MIP30212 MIP30212T MIP MIP30312 MIP30312T MIP82312 Piaskowy MIP40108T MIP MIP40112T MIP MIP40118T MIP MIP40212T MIP MIP40312T MIP82312 Róź indyjski MIP50108T MIP MIP50112T MIP MIP50118T MIP MIP50212T MIP MIP50312T MIP82312 Zieleń pistacjowa MIP60108T MIP MIP60112T MIP MIP60118T MIP MIP60212T MIP MIP60312T MIP82312 Szary alaaster MIP70108T MIP MIP70112T MIP MIP70118T MIP MIP70212T MIP MIP70312T MIP82312 (*) Wsporniki i szyny DIN dostarczane są z panelem przednim.. MIP60112T MIP70112T 204

207 Oudowy modułowe Oudowy podtynkowe Mini Pragma MIP20108T Oudowy podtynkowe zestawy kompletne Oudowy z podstawą, Nr kat. w kolorze iałym Licza rzędów licza modułów w rzędzie Licza modułów 18 mm Prąd znamionowy In (A) Oudowa z drzwiczkami pełnymi iałymi Oudowa z drzwiczkami półprzezroczystymi przydymionymi MIP22108 MIP12108T MIP22112 MIP22112T MIP22118 MIP22118T MIP22212 MIP22212T MIP22312 MIP22312T Akcesoria dostarczane z każdą oudową Typ Naklejka identyfikacyjna dla każdego rzędu 2 loki zacisków PE+N ze wspornikiem Płytka zaślepiająca (5 modułów) Do naklejania na panelu przednim Dostarczane z oudową 8 lu 2 x (1 x 16 v + 4 x 10 v + 3 x 6 v ) 12 modułową Dostarczane z oudową 18 2 x (2 x 16 v + 8 x 10 v + 6 x 6 v ) lu 24 modułową Dostarczane z oudową 36 2 x (2 x 16 v + 9 x 10 v + 9 x 6 v ) modułową Służy do zaślepienia pustych miejsc na aparaty w pokrywie oudowy MIP99035 Akcesoria zamawiane oddzielnie Typ Nr kat. Zestaw do uzyskania stopnia ochrony IP41 MIP99035 Wspornik loku zacisków 18 modułów MIP99036 (zestaw 2 sztuk) Blok zacisków 1 x 16 v + 2 x 10 v + 1 x 6 v MIP x 16 v + 4 x 10 v + 3 x 6 v MIP x 16 v + 8 x 10 v + 6 x 6 v MIP x 16 v + 9 x 10 v + 9 x 6 v MIP99040 Bloki zacisków PE 3 x 16 v + 12 x 2.5 v x 16 v + 20 x 2.5 v Bloki zacisków PE+N 2 x (1 x 35 v + 5 x 16 v ) (zestaw 2 sztuk) 2 x (1 x 35 v + 7 x 16 v ) Płytki zaślepiające 5 opakowanie 10 szt modułów, kolor RAL 9003, Nalepki identyfikacyjne Symole standardowe (10 arkuszy) Symole specjalne (10 arkuszy) Zamek z 2 kluczykami MIP99046 Zestaw do montażu w puste ściany podstawy oudowy MIP99047 Lampka sygnalizacyjna LED do oświetlenia położenia MIP

208 Oudowy modułowe Oudowy podtynkowe Mini Pragma Akcesoria połączeniowe Akcesoria do oudów Typ Opis Nr. kat. Wspornik loku zacisków (zestaw 2 sztuk) 18 modułów Wspornik loku zacisków może yć zamontowany MIP99036 ezpośrednio na ścianie tylnej na dole lu górze oudowy. Sygnał dźwiękowy klik zapewnia, że wspornik został prawidłowo zamontowany. Blok zacisków 1 x 16 v + 2 x 10 v + 1 x 6 v Ułatwia okalowanie MIP x 16 v + 4 x 10 v + 3 x 6 v Instalacje: MIP99038 vv montaż na wsporniku loku zacisków 2 x 16 v + 8 x 10 v + 6 x 6 v Zawiera: MIP x 16 v + 9 x 10 v + 9 x 6 v vv śruy wstępnie wkręcone MIP99040 Blok zacisków PE 3 x 16 v + 12 x 2.5 v Ze śruami x 16 v + 20 x 2.5 v Blok zacisków PE+N (zestaw 2 sztuk) 2 x (1 x 35 v + 5 x 16 v ) Izolowane, do 80 A x (1 x 35 v + 7 x 16 v ) Akcesoria instalacyjne Typ Opis Nr. kat. Zestaw do uzyskania stopnia ochrony IP41 zestaw uszczelniający iały MIP99035 Zestaw do montażu w puste ściany podstawy oudowy MIP99047 Podstawa z lokami zacisków PE+N 2 x (1 x 16 v + 2 x 10 v + 1 x 6 v ) 6 modułów w rzędzie MIP x (1 x 16 v + 4 x 10 v + 3 x 6 v ) 8 modułów w rzędzie MIP x (1 x 16 v + 4 x 10 v + 3 x 6 v ) 12 modułów w rzędzie MIP x (2 x 16 v + 8 x 10 v + 6 x 6 v ) 18 modułów w rzędzie MIP x (2 x 16 v + 8 x 10 v + 6 x 6 v ) 12 modułów w rzędzie, 2 rzędy MIP x (2 x 16 v + 9 x 10 v + 9 x 6 v ) 12 modułów w rzędzie, 3 rzędy MIP

209 Oudowy modułowe Oudowy podtynkowe Mini Pragma Akcesoria wykończeniowe Akcesoria do oudów Nr kat. Typ Opis Panel z drzwiczkami półprzezroczystymi przydymianymi Panel przedni*, iały 8 modułów w rzędzie MIP30108T 12 modułów w rzędzie MIP30112T 18 modułów w rzędzie MIP30118T 12 modułów w rzędzie, 2 rzędy MIP30212T 12 modułów w rzędzie, 3 rzędy MIP30312T Panel przedni*, piaskowy 8 modułów w rzędzie MIP40108T 12 modułów w rzędzie MIP40112T 18 modułów w rzędzie MIP40118T 12 modułów w rzędzie, 2 rzędy MIP40212T 12 modułów w rzędzie, 3 rzędy MIP40312T Panel przedni*, róż indyjski 8 modułów w rzędzie MIP50108T 12 modułów w rzędzie MIP50112T 18 modułów w rzędzie MIP50118T 12 modułów w rzędzie, 2 rzędy MIP50212T 12 modułów w rzędzie, 3 rzędy MIP50312T Panel przedni*, zieleń pistacjowa 8 modułów w rzędzie MIP60108T 12 modułów w rzędzie MIP60112T 18 modułów w rzędzie MIP60118T 12 modułów w rzędzie, 2 rzędy MIP60212T 12 modułów w rzędzie, 3 rzędy MIP60312T Panel przedni*, szary alaaster 8 modułów w rzędzie MIP70108T 12 modułów w rzędzie MIP70112T 18 modułów w rzędzie MIP70118T 12 modułów w rzędzie, 2 rzędy MIP70212T 12 modułów w rzędzie, 3 rzędy MIP70312T (*) Wsporniki i szyny DIN dostarczane są z panelem przednim. 207

210 Oudowy modułowe Oudowy podtynkowe Mini Pragma Akcesoria do oudów Akcesoria wykończeniowe Nr kat. Typ Opis Pełne iałe Płytki zaślepiające Używane do zaślepiania pustych miejsc w pokrywie oudowy 5 modułów Kolor: iały RAL 9003 opakowanie 10 szt Nalepki identyfikacyjne Symole standardowe Zawiera samoprzylepne piktogramy do identyfikacji owodów Symole standardowe: vv owód: gniazda, oświetlenie, ogrzewanie. vv pomieszczenia: sypialnia, łazienka. Symole specjalne Symole specjalne: vv owód: ochronnik przeciwprzepięciowy, rama, asen itp. vv pomieszczenia: pomieszczenie serwisowe, komputerowe itp Zamek z kluczykami Służy do ochrony dostępu do oudowy MIP99046 Lampka sygnalizacyjna Świeci, gdy napięcie na listwie zaciskowej oświetlenia jest równe 0 V. Jest stale zasilana z zasilacza kondensatorowego, nie wymaga aterii, akumulatora ani konserwacji. Biała dioda LED Czas świecenia: 20 min Jasność świecenia: 5 lm Napięcie zasilania: 240 V AC maks. Czas ładowania: 6 h Trwałość: 15 lat Stopień ochrony: IP40, IK07 Klasa ochronności: 2 Przyłącze: 2,5 mm 2 maks. Odporność na wysoką temperaturę i żar: 750 C MIP

211 Oudowy modułowe Oudowy Mini Pragma Wymiary (mm) Widok z przodu , 6 modułów 8, 12, 18 modułów 24 moduły Widok z oku 36 modułów , 6 modules 8, 12, 18 modułów 24 moduły 36 modułów 209

212 Oudowy modułowe Oudowy Mini Pragma Wymiary (mm) Widok wnętrza moduły 6 modułów 8 modułów 12 modułów modułów 24 moduły 36 modułów 210

213 Oudowy modułowe Oudowy Mini Pragma Wymiary (mm) Widok z przodu , 12, 18 modułów 24 moduły 294 Widok z oku Ø Ø Ø Ø Ø20 Ø13 Ø13 Ø modułów 8, 12, 18 modułów 24 moduły 36 modułów Widok z góry Ø20 Ø Ø16 Ø20 8 modułów 12, 24, 36 modułów Ø20 Ø16 18 modułów 211

214 Oudowy modułowe Oudowy podtynkowe Pragma UP Wygląd oudowy, jej wytrzymałość mechaniczna oraz poziom ezpieczeństwa dla użytkownika sprawiają, że jest ona jak najardziej odpowiednia do zainstalowania w mieszkaniach, domach jednorodzinnych jak również w pomieszczeniach usługowych i pulicznych. Sztywna konstrukcja podstawy Podstawa o dużej sztywności pozwala na łatwą i pewną instalację. Zdejmowane płyty do wprowadzenia przewodów Dwie płyty, które można zdemontować, są pomocne do wprowadzenia przewodów, posiadają usuwalne klapy, pozwalają one na wprowadzenie przewodów o różnych przekrojach i o różnych sposoach ich ułożenia. Podczas montażu, można je ustawić w pośrednim położeniu, co umożliwia prosty montaż przewodów i rur elektroinstalacyjnych (zdjęcie poniżej). Regulowana, odwracalna rama metalowa Położenie ramy można wyregulować w zakresie do 15 mm w pionie, kompensując różnice w gruości warstwy tynku. Regulowane, odwracalne drzwi metalowe Nowoczesna konstrukcja drzwi, regulowane zawiasy umożliwiają montaż po lewej lu po prawej stronie. Jedna płaszczyzna montażu z ramą. Blok zacisków Blok zacisków neutralnych i ochronnych pozwala na optymalne przyłączenie przewodów. jest zamocowany do podstawy za pomocą zatrzasków. Zaciski ezśruowe pozwalają na niezawodne, stałe przyłączenie oraz znaczną oszczędność czasu podczas prac montażowych. Przeznaczone są do przewodów przewodów sztywnych lu z tulejkami o przekroju od 1,5 do 4 mm 2 typu drut lu linka z tulejką. Łatwe rozłączenie za pomocą śruokręta. Dzięki specjalnym zaciskom śruowym, przewody o przekrojach do 16 mm 2 można montować w sposó ezpieczny i pewny. 212

215 Oudowy modułowe Oudowy podtynkowe Pragma UP Funkcje Pragma UP jest oudową do montażu podtynkowego. Wykonana jest z tworzywa sztucznego, posiada od 1 do 4 rzędów szyn DIN, metalowe drzwi. Przeznaczona jest do mieszkań, domów jednorodzinnych jak również do pomieszczeń usługowych. Cechy charakterystyczne: Trwałość i łatwość montażu. Ścianki górne i dolne zostały zaprojektowane tak, ay ułatwić doprowadzenie przewodów Duża przestrzeń na przewody na dole jak i u góry do przyłączania aparatów modułowych. Różnorodna pojemność 12 (+2 wycinając miejsce na moduły w osłonie) modułów w rzędzie. Opis produktu Poszczególne części oudowy Pragma UP można zdemontować oddzielnie ramę drzwi, płytę czołową i podstawę. Pozwala to na uzyskanie większej dostępności do przewodów oraz możliwość wcześniejszego podłączenia aparatów. Podstawa oudowy dostarczana jest w kartonowym pudełku, zaezpieczającym przed etonem, który utrudnia wykonanie połączeń w oudowie. Pudełko kartonowe posiada otwory które ułatwiają jego usunięcie. Oudowa Pragma UP oferuje dużo miejsca na prowadzenie przewodów i podłączenie aparatów modułowych. Przestrzeń przyłączeniowa (mm) Licza rzędów Góra Dół Boki oudowy Dane techniczne Materiały: tworzywo samogasnące płyta czołowa i tylna: odporność na wysoką temperaturę i żar 650 C zgodnie PN-EN elektrolitycznie galwanizowana stal rama drzwi oraz drzwi, pokryte farą ez związków ołowiu i kadmu Kolor oudowy: iały, RAL Zgodność z normami: PN-EN i DIN Prąd znamionowy In: do 63 A. Znamionowe napięcie izolacji Ui: < 690 V. Izolacja: klasa ochronności II. Temperatura pracy: -20 C do +40 C. Stopień ochrony: IP30, IK07. Licza otwarć drzwi: 5000 cykli. Zestaw Bloki zacisków Licza rzędów Licza zacisków Średnica otworu x (3 x 16 v + 14 x 4 v ) x (3 x 16 v + 14 x 4 v ) + zacisk wyłącznika różnicowoprądowego x 16 v + 21 x 4 v + zacisk wyłącznika różnicowoprądowego x 16 v + 21 x 4 v + zacisk wyłącznika różnicowoprądowego Oudowa z drzwiami Licza rzędów Pojemność w modułach 18 mm Wymiary montażowe (mm) podtynkowe zewnętrzne H1 L P H2 L P Nr kat zapasowe zapasowe zapasowe zapasowe

216 Oudowy modułowe Oudowy podtynkowe Pragma UP Akcesoria do oudów Akcesoria przyłączeniowe Typ Opis Nr kat. Blok zacisków 34-zaciskowy 2 x (3 x 16 v + 14 x 4 v ) Blok zacisków przymocowywany jest do tylnej części podstawy Blok zacisków N 4-zaciski (3 x 10 v + 1 x 16 v ) Blok zacisków do wykorzystania z wyłącznikami różnicowoprądowymi, przymocowywany do tylnej części podstawy Akcesoria montażowe Zestaw montażowy do płyt typu karton-gips Uchwyty do mocowania oudowy w płytach karton-gips Uchwyty montażowe Pozwalają na mocowanie oudowy ezpośrednio do muru, ez konieczności stosowania etonu Akcesoria wykończeniowe Przycinany pasek zaślepek Zaślepki przymocowywane są do czoła płyty, ez konieczności jej demontażu. Zasłaniają niewykorzystane moduły Zamek z kluczykiem Montowany ez konieczności demontażu drzwi lu przykręcania w poziomie rączki drzwi. Ogranicza dostęp do aparatów w oudowie

217 Oudowy modułowe Oudowy natynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Asortyment oudów gotowych do zainstalowania został opracowany pod kątem instalatorów: ergonomia i elastyczność przy instalowaniu. Pragma oferuje osłony szczególnie wytrzymałe, zwłaszcza 24 modułowe, dzięki metalowym elementom i wzmocnionej osłonie przedniej. Funkcje Oudowy Pragma to rozdzielnice przewidziane dla udownictwa mieszkaniowego i udownictwa powszechnego. W oudowach 24- modułowych może yć instalowany, jako główny, wyłącznik lu rozłącznik typu NG, wyposażony, w miarę potrzey w zaezpieczenie różnicowoprądowe. Znajdują zastosowanie szczególnie w oiektach użyteczności pulicznej jak m.in. anki, iura, hotele itp. Opis produktu Oudowy 24- modułowe Oudowy 18- modułowe Oudowy 13- modułowe Interfejs Przezroczyste drzwi wysłonięte dowolnie przez klienta Modułowa listwa zaciskowa z zaciskami ezśruowymi dla małych przekrojów Listwa zaciskowa do przewodów ochronnych i neutralnych. Listwa zaciskowa do przewodów neutralnych łatwo rozdzielana dla przystosowania do zaezpieczeń różnicowoprądowych. Możliwość przekształcenia listwy zaciskowej w lok rozdzielczy zasilający do 125 A, przy wykorzystaniu wspornika PRA Dane techniczne oudów Oudowy 13- i 18- modułowe oraz oudowy odpływowe: tworzywo sztuczne (1), w kolorach metalicznym szarym i ieli tytanowej. Oudowy 24- modułowe: metal i tworzywo sztuczne (1), w kolorach j.w. Drzwi przezroczyste: v dla oudów 13- i 18- modułowych: tworzywo sztuczne (1), przezroczyste v dla oudów 24- mod.: metal w kolorze ieli tytanowej i przezroczyste szkło Drzwi nieprzezroczyste: v dla oudów 13- i 18- mod.: tworzywo sztuczne (1), w kolorze ieli tytanowej v dla oudów 24- modułowych: metal w kolorze ieli tytanowej v dla oudów odpływowych: tworzywo sztuczne (1), w kolorze ieli tytanowej Odporność na wysoką temperaturę i żar 650 C wg. PN-EN Klasa ochronności II: zgodnie z PN-EN Zaleta: dzięki tej konstrukcji cały asortyment Pragmy posiada pełną izolację : żaden element oudowy, odpływ lu drzwi nie wymagają uziemienia. Stopień ochrony wg. PN-EN 60529: v ez drzwi: IP30 v z drzwiami: IP40 Stopień odporności na uderzenia wg. PN-EN 62262: v ez drzwi: IK08 v z drzwiami: IK09 Temperatura pracy: -25 C do 60 C (1) Tworzywo sztuczne opracowane specjalnie przez Schneider Electric. Elementy dostarczane z każdą oudową Oudowa Interfejs Etykiety + osłona etykiet Zaślepki iałe Listwa zaciskowa ochronna i neutralna (patrz talica numerów katalogowych) Etykieta identyfikacyjna Frontowe i tylne połączenie 1 podstawowa zaślepka na rząd Dane techniczne listew zaciskowych Napięcie znamionowe izolacji Ui : 800V, Uimp : 8 kv. Zgodność z normą PN-EN Listwa zaciskowa może yć również montowana w rozdzielnicach Prisma Plus. Zaciski listwy (zarówno sprężynowe jak i śruowe), opracowane specjalnie przez Schneider Electric, pozwalają na przyłączanie przewodów sztywnych i elastycznych ez końcówek kalowych tulejkowych zgodnie z PN-EN , PN-EN , i PN-EN (przyłączanie przewodów z tulejkami jest również możliwe). 215

218 Oudowy modułowe Oudowy natynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Oudowy ez drzwi Ilość modułów w rzędzie Ilość rzędów Ilość modułów 18 mm Prąd zna - miono wy ln Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) 18 modułów A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) 24 moduły A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA20624 (*) - Oudowy 13 i 18 modułowe są zawsze wyposażone w drzwi (pełne lu przezroczyste) Oudowa / Interfejs (1) Nr kat. Interfejsy (patrz taela ook) Nr kat. Oudowy Interfejsy Ilość rzędów Pojemność Połączenie z 13 modułów 1 rząd PRA06118 modułów oudowami: 18mm 18 modułów 2 rzędy PRA rzędy PRA modułów PRA rzędy PRA PRA modułów PRA PRA06318 lu moduły PRA moduły 1 rząd PRA PRA rzędy PRA PRA rzędy PRA rzędy PRA PRA06224 Akcesoria Nr kat. 5 rzędów PRA PRA06224 Nieprzezroczyste drzwi dla interfejsów 6 rzędów PRA PRA rząd PRA07118 (1) Potrzeny zestaw łączeń PRA90001 na interfejs. Nr kat. 2 rzędy PRA rzędy PRA07318 Montaż w interfejsy Zestaw do montażu oudów modułowych do 7 modułów PRA90065 Puste płyty umożliwiają montaż przycisków, lampek kontrolnych, PRA90066 w szczególności przycisku awaryjnego STOP Zestaw do montażu gniazd przemysłowych PRA90067 Drzwi do oudów Przezroczyste Pełne 24 moduły 1 rząd PRA15124 PRA rzędy PRA15224 PRA rzędy PRA15324 PRA rzędy PRA15424 PRA rzędów PRA15524 PRA rzędów PRA15624 PRA

219 Oudowy modułowe Oudowy natynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Oudowy z drzwiami przezroczystymi Ilość modułów w rzędzie Ilość rzędów Ilość modułów 18 mm Prąd zna - miono wy ln Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA moduły A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) (*) - Oudowy 24 modułowe: drzwi zamawiane oddzielnie Nr kat. 217

220 Oudowy modułowe Oudowy natynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Oudowy z drzwiami pełnymi Ilość modułów Ilość rzędów Ilość modułów Prąd zna - miono wy Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: Nr kat. w rzędzie 18 mm ln suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA moduły A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) (*) - Oudowy 24 modułowe: drzwi zamawiane oddzielnie 218

221 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Funkcja Oudowy podtynkowe Pragma są przewidziane do instalowania w ścianach murowanych i ściankach gipsowych w udownictwie mieszkaniowym i udownictwie powszechnym. W oudowach 24-modułowych może yć instalowany, jako główny, wyłącznik lu rozłącznik typu NG, wyposażony, w miarę potrzey w zaezpieczenie różnicowoprądowe. Oudowy Oudowy Oudowy 24-modułowe 18-modułowe 13-modułowe Drzwi przezroczyste wysłonięte dowolnie przez klienta Wszystko do montażu podtynkowego Wysuwna płyta wejściowa. Zestaw do mocowania do płyty gipsowej PRA Uchwyt umożliwiający mocowanie do ściany ez użycia cementu. Rama mocowana do ściany ustawiana w poziomie i wgłą Dane techniczne oudów Oudowy 13- i 18- modułowe: tworzywo sztuczne(1), w kolorach metalicznym szarym i ieli tytanowej. Oudowy 24- modułowe: metal i tworzywo sztuczne(1), w kolorach j.w. Drzwi przezroczyste: v dla oudów 13- i 18- modułowych: tworzywo sztuczne(1), przezroczyste v dla oudów 24- mod.: metal w kolorze ieli tytanowej i przezroczyste szkło Drzwi nieprzezroczyste: v dla oudów 13- i 18- mod.: tworzywo sztuczne(1), w kolorze ieli tytanowej v dla oudów 24- modułowych: metal w kolorze ieli tytanowej Odporność na wysoką temperaturę i żar (1) wg. PN-EN do 650 C Klasa ochronności II: zgodnie z PN-EN Zaleta: dzięki tej konstrukcji cały asortyment Pragmy posiada pełną izolację : żaden element oudowy, odpływ lu drzwi nie wymagają uziemienia. Stopień ochrony wg. PN-EN 60529: v ez drzwi: IP30 v z drzwiami: IP40 Stopień odporności na uderzenia wg. PN-EN 62262: v ez drzwi: IK08 v z drzwiami: IK09 Temperatura pracy: -25 C do +60 C. (1) Tworzywo sztuczne opracowane specjalnie przez Schneider Electric. Elementy dostarczane z każdą oudową Etykiety + osłona etykiet Zaślepki iałe Etykieta identyfikacyjna Listwa zaciskowa ochronna i neutralna: patrz talica numerów katalogowych. Przednia część oudowy jest zawsze pozioma niezależnie od pozycji części tylnej we wnęce. 219

222 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Oudowy ez drzwi Ilość modułów w rzędzie Ilość rzędów Ilość modułów 18 mm Prąd zna - miono wy ln Dane techniczne oudów Odporność na wysoką temperaturę i żar do 650ºC wg. PN-EN Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) 18 modułów A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) 24 moduły A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA25624 (*) - Oudowy 13 i 18 modułowe są zawsze wyposażone w drzwi (pełne lu przezroczyste) Nr kat. Wyposażenie Numer katalogowy Drzwi do oudów Przezroczyste Nieprzezroczyste 24 moduły 1 rząd PRA15124 PRA rzędy PRA15224 PRA rzędy PRA15324 PRA rzędy PRA15424 PRA rzędów PRA15524 PRA rzędów PRA15624 PRA16624 Oudowa podtynkowa PRA Drzwi do oudowy PRA

223 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Oudowy z drzwiami przezroczystymi Ilość modułów w rzędzie Ilość rzędów Ilość modułów 18 mm Prąd zna - miono wy ln Dane techniczne oudów Odporność na wysoką temperaturę i żar do 650 C wg. PN-EN Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA moduły A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) (*) - Oudowy 24 modułowe: drzwi zamawiane oddzielnie Nr kat. Modułowa listwa zaciskowa z zaciskami ezśruowymi dla małych przekrojów Listwa zaciskowa do przewodów ochronnych i neutralnych. Dane techniczne listew zaciskowych Napięcie znamionowe izolacji Ui : 800V, Napięcie udarowe wytrzymywane Uimp : 8 kv. Zgodność z normą PN-EN Listwa zaciskowa może yć również montowana w rozdzielnicach Prisma Plus. Zaciski listwy (zarówno sprężynowe jak i śruowe), opracowane specjalnie przez Schneider Electric, pozwalają na przyłączanie przewodów sztywnych i elastycznych ez końcówek kalowych tulejkowych zgodnie z PN-EN , PN-EN i PN-EN (przyłączanie przewodów z tulejkami jest również możliwe). Listwa zaciskowa do przewodów neutralnych łatwo rozdzielana dla przystosowania do zaezpieczeń różnicowoprądowych. Możliwość przekształcenia listwy zaciskowej w lok rozdzielczy zasilający do 125 A, przy wykorzystaniu wspornika PRA

224 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Dane techniczne oudów Odporność na wysoką temperaturę i żar do 650 C wg. PN-EN Oudowa podtynkowa Pragma PRA Oudowy z drzwiami pełnymi Ilość modułów w rzędzie Ilość rzędów Ilość modułów 18 mm Prąd zna - miono wy ln Listwa zaciskowa neutralna Ilość zacisków: Listwa zaciskowa ochronna Ilość zacisków: suma 50 mm 2 25 mm 2 6 mm 2 suma 50 mm 2 25 mm 2 6 mm 2 13 modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA modułów A x x 4 PRA A x x 4 PRA A x x 4 PRA A x x 4 PRA moduły A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) A x x 4 (*) (*) - Oudowy 24 modułowe: drzwi zamawiane oddzielnie Nr kat. 222

225 Oudowy modułowe Oudowy Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Wyposażenie instalacyjne dla oudów Wyposażenie do montażu Oznaczenie Opis Nr kat. dla oudowy: Zestaw łączeniowy Uchwyty do montażu zewnętrznego 13 modułów 18 modułów 24 moduły Dla oudów naściennych Zestaw wyposażenia łączeniowego PRA90001 PRA90001 PRA90001 Metalowe wzmocnienia dla zestawiania oudów - - PRA90003 Dla oudów wnękowych PRA90004 PRA90005 PRA90005 Dla oudów naściennych 4 metalowe uchwyty PRA90009 PRA90009 PRA90009 Zestaw do montażu na ścianie gipsowej Dla oudów wnękowych PRA90011 PRA90011 PRA90011 Wyposażenie do instalowania wyłączników i wykończenia Indywidualna pełna osłona przednia Dla oudów naściennych i wnękowych PRA90016 PRA90017 PRA90018 Zaślepki Zestaw składający się z 6 pasków PRA90020 PRA90020 PRA x 13 mod.+ 2x 18 mod. + 2x 24 mod. Etykiety informacyjne Zestaw 10 etykiet po 3 paski x 13 modułów PRA90024 PRA90024 PRA90024 format A4, do drukarki laserowej lu atrament. Kieszeń na schematy PRA90082 PRA90082 PRA90082 Wstawka do zmiany głęokości szyn symetrycznych Dla oudów naściennych Płyta montażowa pełna Dla oudów naściennych i wnękowych PRA90032 PRA90033 PRA90034 H = 1 rząd Przegroda międzyrzędowa Przegroda IPxxB dostarczana z uchwytami PRA90006 PRA90007 PRA90008 Wyposażenie do zamykania Zamek do drzwi Zamek z kluczem 405 (dostarczane 2 klucze) PRA90039 PRA90039 PRA90039 Zamek z kluczem 455/1242E/2433A PRA90055 PRA90055 PRA90055 (dostarczane 2 klucze każdego typu) Trójkąt / kwadrat męski 7mm oraz podwójny PRA90056 PRA90056 PRA90056 rygiel 3mm Zestaw do plomowania osłony przedniej oudowy PRA90083 PRA90083 PRA90083 Wyposażenie instalacyjne dla interfejsów Akcesoria montażowe Oznaczenie Opis Nr kat. 13 modułów 24 moduły 18 modułów Zestaw łączeniowy Wewnętrzny zestaw łączeniowy PRA90001 PRA90001 Metalowe wzmocnienia dla zewnętrznych połączeń - PRA90003 Uchwyty do montażu zewnętrznego 4 metalowe uchwyty PRA90009 PRA90009 Akcesoria do instalowania oudów i wykończenia Zwykła płyta montażowa Do montażu przycisków, lampek i przycisków stop PRA90066 PRA90066 awaryjny Zaślepki Wiązka składa się z 6 taśm: 2 x 13 modułów PRA90020 PRA x 18 modułów + 2 x 24 modułów Etykiety informacyjne Zestaw 10 etykiet po 3 paski x 13 modułów PRA90024 PRA90024 format A4, do drukarki laserowej lu atrament. Zestaw 7-modułowy Do montażu oudów modułowych do 7 modułów PRA90065 PRA90065 H = 1 rząd 223

226 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Wyposażenie elektryczne: modułowe listwy zaciskowe Napięcie znamionowe izolacji Ui: 800 V. Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kv Zgodność z normą PN-EN Przyłączanie do listwy zaciskowej (zarówno do zacisków sprężynowych jak i śruowych), opracowanej przez Schneider Electric, może yć wykonane przewodami sztywnymi lu elastycznymi ez końcówek kalowych tulejkowych wg PN-EN , PN-EN i PN-EN Elementy listwy zaciskowej Przedstawione ook elem. mogą yć użyte do zestawienia i zainstalowania listwy zaciskowej: do ramy montażowej w poliżu miejsca wprowadzenia przewodów na szynie symetrycznej mocowanej do ramy montażowej na tylnej ścianie oudowy podstawowej lu interfejsu w rozdzielnicach Prisma Plus dla dopuszczalnych prądów ociążenia Dopuszczalny prąd: zestaw loku zacisków 50 mm 2 maksimum 160 A przy 40 C zestaw loku zacisków 25 mm 2 maksimum 90 A przy 40 C zestaw loku zacisków 6 x 4 mm 2 maksimum 63 A przy 40 C zestaw z odgałęzieniem do 8 przewodów: v 90 A z jednym odgałęzieniem v 160 A z dwoma równoległymi odgałęzieniami zestaw z odgałęzieniem do 2 przewodów: 90 A. Bloki zacisków Nr kat. Zestaw loku zacisków 50 mm 2 W = 2 loki kpl. 2 szt. PRA90045 PRA90045 PRA90046 PRA90047 PRA90049 Zestaw loku zacisków 25 mm 2 W = 1 lok kpl. 5 szt. PRA90046 Zestaw loku zacisków 4 x 6 mm 2 W = 1 lok kpl. 10 szt. PRA90047 Bloki zacisków rozgałęźne Zestaw loku z 8 odgałęzieniami W = 8 loków kpl. 1 szt. PRA90050 Zestaw loku z 2 odgałęzieniami W = 2 loki kpl. 10 szt. PRA90049 PRA90050 PRA90051 Wspornik loku zacisków PRA90050 Zestaw wspornika loku zacisków W = 34 loki maksimum kpl. 1 szt. PRA90051 Wyposażenie do listwy zaciskowej przewodu neutralnego Wspornik loku zacisków rozgałęźnych przewodu neutralnego Zestaw wspornika W = 4 loki kpl. 1 szt. PRA90053 Pozwala na zainstalowanie loku zacisków pomiędzy dwoma rzędami lisko urządzenia róźnicowoprądowego w oudowach naściennych i wnękowych. Zastosowanie jako lok rozdzielczy zasilający Złącze przewodów ochronnego i neutralnego Zestaw złącza W = 1 lok kpl. 1 szt. PRA90052 Pozwala na niezawodne połączenie, w miarę potrzey, loków zacisków przewodów ochronnych i loków zacisków przewodów neutralnych (przejście z układu uziemienia TN-C na układ uziemienia TN-S). Przy zastosowaniu tego złącza, po rozłączeniu zostaje stworzona widoczna przerwa izolacyjna Zestaw loku rozdzielczego W = 1 lok kpl. 4 szt. PRA90048 Zestawy loków zacisków PRA90045/PRA90046/PRA90047 do przełączenia na lok rozdzielczy do 50 mm 2 i 125 A: wejście przez PRA90046 (1 x 25 mm² - 1 lok): 80 A wejście przez PRA90045 (1 x 50 mm² - 2 lok): 125 A Ui: 400 V i Uimp: 6 kv Części zamienne Wyposażenie do oudowy Oznaczenie Opis Nr kat. dla oudowy: 13 modułów 18 modułów 24 moduły Osłona etykiet Kpl. 5 szt. dostarczane z papierowymi etykietami PRA90027 PRA90028 PRA90029 Indywidualna osłona przednia z oknem Dla oudów wnękowych i naściennych PRA90013 PRA90014 PRA90015 Dostarczana z etykietami i osłoną etykiet Kołnierze wejściowe Dla oudów naściennych kpl. 2 szt. PRA90040 PRA90041 PRA90042 Rama montażowa Dla oudów naściennych Zestaw dla jednego rzędu PRA90057 PRA90057 PRA90058 Wyposażenie do drzwi Zawiasy kpl. 2 szt. PRA90043 PRA90043 PRA

227 Oudowy modułowe Oudowy podtynkowe Pragma Wykonanie dla sieci z przewodami ochronnym i neutralnym Wyposażenie instalacyjne dla oudów Wyposażenie do montażu Oznaczenie Opis Nr kat. skojarzony z oudową: 13 modułów 18 modułów 24 moduły Wspornik kołnierza wejściowego FL21 Dla oudów naściennych - - PRA90023 Do montażu kołnierzy wejściowych: 08881/08891/08892/08895/08896/08897 Wyposażenie do instalowania wyłączników i wykończenia Indywidualna iała osłona przednia PRA91013 PRA91014 PRA91015 Indywidualna pełna osłona przednia PRA91016 PRA91017 PRA91018 Zaślepki iałe Do montażu kołnierzy wejściowych: PRA91020 PRA91020 PRA x 13 modułów + 2 x 18 modułów + 2 x 24 moduły Płyta montażowa do NG160 Dla oudów wnękowych - - PRA90031 Płyta do wejść rurowych Dla oudów naściennych PRA90084 PRA Zaślepki iałe PRA Wyposażenie instalacyjne dla interfejsów Akcesoria do rozdzielnic instalacji i wykończenia Oznaczenie Opis Nr kat. skojarzony z oudową: Zwykła płyta montażowa do montażu przycisków, lampek i przycisków stop awaryjny Zaślepki iałe Zestaw składa się z 6 pasków: 2 x 13 modułów + 2 x 18 modułów + 2 x 24 modułów Zestaw 7-modułowy do montażu rozdzielnic modułowych do 7 modułów 13 modułów 18 modułów PRA91066 PRA91020 PRA moduły PRA91066 PRA91020 PRA91065 H = 1 rząd Zestaw do montażu okalowania H = 1 rząd PRA90070 PRA90070 Biały zestaw do montażu okalowania H = 1 rząd PRA91070 PRA91070 Zestaw do montażu urządzeń Unica H = 1 rząd PRA90071 PRA90071 Zestaw do montażu okalowania urządzeń Altira H = 1 rząd PRA90074 PRA90074 Biały zestaw do montażu okalowania urządzeń Altira H = 1 rząd PRA91074 PRA91074 Zestaw do montażu przemysłowych gniazdek zasilania H = 1 rząd PRA90067 PRA90067 Biały zestaw do montażu przemysłowych gniazdek zasilania H = 1 rząd PRA91067 PRA91067 Zestaw montażowy Compact Zestaw montażowy do Vigicompact Może yć instalowany tylko w interfejsach PRA06224 /PRA06324 związanych z 24-modułowymi oudowami H = 2 rzędy Może yć instalowany tylko w 3-rzędowym interfejsie PRA06324 związanym z oudową 24-modułową H = 3 rzędy - PRA PRA90069 Wyposażenie elektryczne: modułowe listwy zaciskowe Listwy PE Oznaczenie Opis Nr kat. skojarzony z oudową: 13 modułów 18 modułów 24 moduły Listwa zaciskowa do przewodów ochronnych 17 punktów PRA punkty PRA punktów - PRA punktów - PRA punktów - - PRA punkty - - PRA

228 Oudowy modułowe Oudowy natynkowe Pragma Wymiary (mm) Oudowy Ilość Wymiary (mm) rzędów H W D A B E F G J 13 modułów (115) modułów (115) moduły (136) Panel ozdony do drzwi przezroczystych Oudowy 13- i 18-modułowe Gruość panela: maks. 0,5 mm Różne pozycjonowanie szyn DIN Oudowy 24-modułowe Gruość panela: maks. 0,5 mm Interfejsy Interfejsy Pasujące do oudów Wymiary (mm) H W D B 1 R 13 modułów R 18 modułów R R 24 moduły R R

229 Oudowy modułowe Oudowy podtynkowe Pragma Wymiary (mm) Rama. Oudowy Ilość Wymiary (mm) rzędów H W D A B C E F G J 13 modułów modułów moduły Panel ozdony do drzwi przezroczystych Oudowy 13- i 18-modułowe Gruość panela: maks. 0,5 mm Oudowy 24-modułowe Oudowa. Gruość panela: maks. 0,5 mm Poziome i pionowe elementy łączeniowe Różne pozycjonowanie szyn DIN 227

230 Oudowy modułowe Oudowy hermetyczne Kaedra Przegląd oferty Kaedra IP65 Pełna gama oudów hermetycznych vvdo aparatury modułowej vv z gniazdami vvwielofunkcyjnych Oudowy o wysokiej wytrzymałości mechanicznej i szczelności łączą 3 funkcje: dystryucję, zasilanie (gniazda), sterowanie (przyciski, zawory ezpieczeństwa) Zastosowanie Do instalowania w ośrodkach o wymaganym podwyższonym zaezpieczeniu osó i instalacji w udownictwie usługowym i przemysłowym (warsztaty, garaże, pomieszczenia techniczne). Zgodność z normami PN-EN i PN-EN Stopień ochrony IP65 Stopień ochrony przed uszkodzeniami mechanicznymi IK09 2 klasa ochronności Odporność na środki chemiczne, atmosferyczne, promieniowanie UV Możliwość zamykania na zamek i plomowania Oudowy modułowe Występujące w 7 wersjach o pojemności od 2 do 72 modułów, przeznaczone do montażu aparatury zarówno modułowej, jak i niemodułowej (na płycie perforowanej) o prądzie znamionowym do 125 A. Oudowy modułowe z oczną kasetą sterowania Występują w 3 wersjach o pojemności 12, 24 i 36 modułów. Dołączana z oku kaseta umożliwia zainstalowanie na ścianie czołowej rozdzielnicy gniazd, przycisków ezpieczeństwa, przycisków sterowniczych, lampek. Kaseta sterowania Występuje w 2 wersjach 2 i 3 wyjściowych. Może yć używana samodzielne, w dowolnym położeniu stanowić kasetę sterowania maszyn na hali, ądź też, po dołączeniu do oudów stanowić dodatkowy schowek na przewody itp. Oudowy wielofunkcyjne Występują w wersjach o różnych wymiarach. Przeznaczone także do montażu aparatury niemodułowej. Oudowy z gniazdami O otworach 90 x 100 mm Występujące w wersjach od 1 do 8 otworów pozwalają ądź na instalowanie samych gniazd wtyczkowych ądź na dowolną ich konfigurację z przyciskami i lampkami. O otworach 103 x 225 mm Występujące w wersjach od 1 do 4 otworów, przeznaczone do nowego typu gniazd z zaezpieczeniem Unika. Wielorakie możliwości łączenia oudów między soą przy zachowaniu stopnia ochrony i izolacji 228

231 Oudowy modułowe Oudowy hermetyczne Kaedra Taela dooru Oudowy modułowe Mini Kaedra 1 rzędowe licza modułów szerokość (mm) wysokość (mm) Oudowy modułowe Kaedra szer. mm wys. mm 5 modułów 8 modułów 12 modułów w rzędzie modułów 18 modułów 12 w wersji z kasetą modułów

232 Oudowy modułowe Oudowy hermetyczne Kaedra Oudowy hermetyczne Mini Kaedra i Kaedra z akcesoriami Oudowy z gniazdami 230

233 Oudowy modułowe Oudowy hermetyczne Mini Kaedra i Kaedra Dane techniczne Spełnia wymagania normy PN-EN Materiał izolacyjny samogasnący Temperatura użytkowania: -25 do + 60 C Kolor: jasnoszary RAL 7035, drzwi przezroczyste zielone Stopień ochrony IP65 zgodnie z PN-EN Stopień ochrony przed uszkodzeniami mechanicznymi zgodnie z PN-EN 50102: IK09 2 klasa ochronności Odporność na wysoką temperaturę i żar: 750 C Odporność na środki chemiczne i atmosferyczne Oudowy Kaedra i Mini Kaedra Oudowy Mini Kaedra Licza modułów rzędowe Oudowy Kaedra Licza rzędów modułów w rzędzie 18 modułów w rzędzie

234 Oudowy modułowe Oudowy hermetyczne Mini Kaedra i Kaedra Dane Akcesoria dostarczone z oudową (2) Nr kat. L. L. L.otworów prefaryk. Wymiary Zestaw Opaska do Wspor nik Listwa zaciskowa rzęd. mod. M (mm) oznaczeń przewodów listwy Licza otworów zacisk. PG /36 sz. wy. gł Mini Kaedra Kaedra (1) Koncentryczne pre-wycięcia zgodne z normą PG i ISO/normalizacją miar (PN-EN 50262). (2) Dostarczane akcesoria: Oprócz wymienionych do każdej oudowy dołączane są zatyczki (2 klasa) Oprócz wymienionych do każdej oudowy dołączane są zatyczki (2 klasa) i zaślepki (5 modułów w rzędzie). Akcesoria dodatkowe (1) Nazwa Opis Mini Kaedra Kaedra Nr kat. zestaw łączeniowy 2 tulejki,4 nakrętki uchwyty do mocowania w ścianie płyta perforowana płyta pełna 12 mod mod opaska do przewodów zestaw do plomowania zamek z kluczykiem zamek uniwersalny trójkątny kwadratowy Inne akcesoria dostępne dla oudów (1) : separator rzędów, lokada, opaska do przewodów, zaślepki, wspornik loku zacisków, izolowany lok zacisków, pokrywy IP2, tulejki kalowe, dławiki, samoprzylepne oznaczenia, samoprzylepne arkusze. (1) Pełny opis akcesoriów jest na str

235 Oudowy modułowe Oudowy hermetyczne Kaedra z kasetą sterowania Oudowy zapewniają: - strefy interfejsu dostępne dla użytkowników umożliwiające umieszczenie przycisków, lampek sygnalizacyjnych, gniazd i aparatury modułowej, - strefa za drzwiami do instalacji aparatury modułowej. Licza modułów Licza otworów Kaedra z kasetą sterowania Dane techniczne Pokrywa przednia odwracalna. Kaseta sterowania może znajdować się po lewej lu po prawej stronie Drzwi oudowy mogą otwierać się w ou kierunkach Odległość pomiędzy płytą perforowaną, a płytą zewnętrzną, umożliwia instalacje aparatów niemodułowych: 100 mm W oudowach z kasetami 3 i 4 otworowymi zestaw do montażu INS 63/80 A nie może yć zakładany w skrajnych otworach dolnym i górnym Materiał izolacyjny samogasnący Temperatura użytkowania: -25 do + 60 C Kolor: jasnoszary RAL 7035, drzwi przezroczyste zielone Stopień ochrony IP65 zgodnie z PN-EN Stopie ochrony przed uszkodzeniami mechanicznymi zgodnie z PN-EN 50102: IK09 2 klasa ochronności Odporność na wysoką temperaturę i żar: 750 C Odporność na środki chemiczne i atmosferyczne Spełnia wymagania normy PN-EN L. mod. L. otw. kasety Licza otworów (1) prefar. Wymiary (mm) Zestaw oznacz. Listwa zaciskowa Licza otworów Licza L. rzędów Opaska do przewodów Wspornik listwy przycisków i lampek gniazd 65 x 85 M PG /36 W H D (1) Koncentryczne pre-wycięcia zgodne z normą PG i ISO/normalizacją miar (PN-EN 50262). (2) Oprócz wymienionych, do każdej oudowy dołączone są zatyczki (2 klasa) i zaślepki (5 modułów w rzędzie) Nr kat. Akcesoria dodatkowe (1) nazwa opis nr kat. Zestaw łączeniowy 2 tulejki,4 nakrętki Uchwyty do mocowania w ścianie Płyta perforowana Płyta pełna 12 mod Płytka pośrednicząca do gniazd 65 x do gniazd 65 x 65/75 x do przycisków identyfikacyjna Zestaw pośredniczący do INS40/63/80 A montażu wyłączników różnicowoprądowych Opaska do przewodów Zestaw do plomowania Zamek z kluczykiem Zamek uniwersalny trójkątny kwadratowy (1) Pełny opis akcesoriów jest na str Akcesoria dostarczane z oudową Kaseta sterowania L otw. kasety Wymiary (mm) Licza otworów (1) prefar. Licza przycis ków i lampek gniazd 65 x 85 M W H D PG Nr kat (1) Koncentryczne pre-wycięcia zgodne z normą PG i ISO/normalizacją miar (PN-EN 50262). (2) Dostarczone akcesoria: zatyczki (II klasa). 233

236 Oudowy modułowe Oudowy hermetyczne Kaedra Mini oudowy z otworami 65 x 85 mm Bezpośredni montaż Gniazda domowe i LV (65 x 85 mm). Na płycie nr kat Gniazda (50 x 50 mm). Oudowy z otworami 90 x 100 mm Bezpośredni montaż Gniazda talicowe 16/32 A (90 x 100 mm). Na płycie nr kat Gniazda domowe i LV (65 x 85 mm). Na płycie nr kat Gniazda LV i ELV (65 x 65 mm i 75 x 75 mm). Na płycie nr kat Przyciski, lampki sygnalizacyjne i przełącznik 16 i 22 mm Na płycie nr kat Taliczka identyfikacyjna Oudowy z otworami103 x 225 mm Bezpośredni montaż Gniazda z zaezpieczeniem i lokadą Na płycie nr kat Maskownica lu płyta pośr. do gniazd 65 x 65 mm lu 75 x 75 mm. Na płycie nr kat Płyta pośr. 65 x 85 mm 90 x 100 mm. Na płycie nr kat Gniazdo 63 A LV (100 x 107 mm). 234

237 Oudowy modułowe Oudowy hermetyczne Mini Kaedra i Kaedra z gniazdami Oudowy zapewniają: strefy dla gniazd domowych i przemysłowych, przycisków, lampek sygnalizacyjnych, rząd dla aparatury modułowej zaezpieczającej gniazda. Mini Kaedra Kaedra z gniazdami Patrz Licza modułów poprzednia str Oudowy uniwersalne Kaedra do gniazd z zaezpieczeniem Licza modułów Oudowa i mini oudowa do gniazd Patrz poprzednia str. Dane techniczne Materiał izolacyjny samogasnący Temperatura użytkowania: -25 do +60 C Kolor: jasnoszary RAL 7035, drzwi przezroczyste zielone Stopień ochrony IP65 zgodnie z PN-EN Stopień ochrony przed uszkodzeniami mechanicznymi zgodnie z PN-EN 50102: IK09 2 klasa ochronności Odporność na wysoką temperaturę i żar: 750 C Odporność na środki chemiczne i atmosferyczne Spełnia wymagania normy PN-EN Dane Akcesoria dostarczone z oudową (2) Nr kat. Licza mod. Licza otw. Licza otworów prefar (1) M Wymiary (mm) Zestaw Wspor nik oznaczeń listwy za cis ko wej Zaciski L. otworów Numer katalogowy płytki pośredniczącej PG /36 sz. wys głę Mini Kaedra z gniazdami (otwory 65x85 mm) , , , Kaedra z gniazdami (otwory 90x100 mm) Kaedra do gniazd z zaezpieczeniem (otwory 103x225 mm) (1) Koncentryczne pre-wycięcia zgodne z normą PG i ISO/normalizacją miar (EN 50262). (2) Dostarczone akcesoria: mini oudowy: zatyczki (II klasa) oudowy: zatyczki (II klasa), płyta do wykrawania (5 modułów 18 mm w rzędzie) i zestaw oznaczeń. Uwaga: do zainstalowania gniazd w oudowach konieczne są płytki pośredniczące 235

238 Rozdzielnice hermetyczne Oudowy hermetyczne Kaedra wielofunkcyjna Pełne drzwi oudów zapewniają oszar do instalacji aparatury niemodułowej. Wielofunkcyjne oudowy do gniazd zapewniają rząd dla aparatury modułowej i strefę uniwersalną. Kaedra wielofunkcyjna z drzwiami pełnymi, 340 x x x x x Kaedra wielofunkcyjna z drzwiami przezroczystymi 138 x modułów 236 x modułów 340 x modułów 340 x modułów 448 x modułów Kaedra wielofunkcyjna Dane techniczne Kaedra wielofunkcyjna z drzwiami pełnymi dostarczana jest z płytą perforowaną Głęokość wewnętrzna umożliwiająca instalację aparatury niemodułowej wielkości 130 mm Pokrywa przednia odwracalna, umożliwiająca otwieranie drzwi w oie strony Materiał izolacyjny samogasnący Temperatura użytkowania: -25 do + 60 C Kolor: jasnoszary RAL 7035, drzwi przezroczyste zielone Stopień ochrony IP65 zgodnie z PN-EN Stopień ochrony przed uszkodzeniami mechanicznymi zgodnie z PN-EN 50102: IK09 2 klasa ochronności Odporność na wysoką temperaturę i żar: 750 C Odporność na środki chemiczne i atmosferyczne Uwaga: w wielofunkcyjnych oudowach do gniazd można instalować gniazda do 125 A. 236

239 Rozdzielnice hermetyczne Oudowy hermetyczne Kaedra wielofunkcyjna Kaedra wielofunkcyjna z drzwiami pełnymi Wymiary (mm) Licza Licza otworów prefar (1) Nr kat. (2) modułów M Sz. Wys. Gł. PG / Każda oudowa dostarczana z zatyczkami (2 klasa) i płytką perforowaną Kaedra wielofunkcyjna z drzwiami przeźroczystymi Wymiary (mm) Licza Licza otworów prefar (1) Nr kat. (2) modułów M Sz. Wys. Gł. PG / (1) Koncentryczne pre-wycięcia zgodne z normą PG i ISO/normalizacją miar (PN-EN 50262). (2) Dostarczane akcesoria: pełne drzwi wielofunkcyjnych oudów: zatyczki klasa II, płyta montażowa, wielofunkcyjne oudowy z gniazdami: zatyczki klasa II, płyta do wykrawania (5 otworów 18 mm) i zestaw oznaczeń W wielofunkcyjnych oudowach z gniazdami można instalować gniazda do 125A Akcesoria dodatkowe (1) Nazwa Numer kat. zestaw łączeniowy uchwyty do mocowania w ścianie odstępniki złącze prowadzące opaska do przewodów płyta perforowana 150 x 250 mm (1) Pełny opis akcesoriów, str

240 Oudowy modułowe Oudowy hermetyczne Kaedra Akcesoria do montażu oudów Zestaw łączeniowy (umożliwia połączenie oudów ze soą) 2 tulejki +4 nakrętki +4 złączki Uchwyty do mocowania na ścianie Zestaw 4 szt Przegroda międzyrzędowa Do oudów 12 modułowych Do oudów 18 modułowych Odstępniki Umożliwiają zamocowanie oudowy w pewnej odległości od ściany np. dla poprowadzenia przewodów z tyłu Złącze prowadzące do przewodów Ułatwia prowadzenie przewodów wewnątrz oudowy Do oudów o szer. 340 mm Do oudów o szer. 340 mm Maskownice Zestaw 10x5 modułów Akcesoria do montażu aparatury Płytka do zaudowy otworów 65x85 mm Do gniazd 50x50 mm Płytki do zaudowy otworów 90x100 mm Płytka pośr. do gniazd wtyczk. 65x85 mm Maskownica lu płytka pośr. do gniazd wtyczkowych 65x85 mm lu 75x75 mm (gwint) Maskownica lu płytka pośr. do przycisków O 22 mm (klips) Maskownica identyfikacyjna Zestaw pośredniczący do otworów 90x100 mm do INS63/80A pod wyłącznik różnicowoprądowy Zestaw do zaudowy otworów 103x225 mm Płytka pośr. 85x65 mm + 90x Maskownica lu płytka pośr. do gniazd wtyczkowych 65x65 mm lu 75x75 mm Płytka pośr. do gniazd BT 63A (100x107 mm) Płyta pełna Do oudów 12 modułowych Do oudów 18 modułowych Płyta perforowana 150x200 mm

241 Oudowy modułowe Oudowy hermetyczne Kaedra Akcesoria przyłączeniowe Wspornik listwy zaciskowej do Mini Kaedry 4 moduły modułów modułów modułów Wspornik listwy zaciskowej do Kaedry Do mocowania 8 modułów na klockach oporowych 12 modułów modułów Do mocowania 12 modułów na zawieszeniu 18 modułów szynowym Listwa zaciskowa 4 otwory otworów otworów otwory otwory Osłona listwy zaciskowej IP 2 4 otwory otworów zielona 16, 22, 32 otwory otwory otworów czerwona 16, 22, 32 otwory otwory otworów nieieska 16, 22, 32 otwory Dławiki do rur i przewodów zestaw dławików o różnych średnicach Dławiki do przewodów elastycznych PG PG PG PG PG PG Opaska do przewodów Zestaw 5 szt Akcesoria do oznaczeń Piktogramy Standardowe Specjalne Etykietki samoprzylepne Etykietki samoprzylepne do nadruków SIS markera Akcesoria zaezpieczające Zestaw do plomowania 2 śruki 5 agrafek Zamek z kluczykiem Eurolock nr Zamek uniwersalny Typu trójkąt Typu kwadrat

242 Oudowy modułowe Oudowy hermetyczne Kaedra Wycięcia Nowa polska norma PN-EN uogólnia wymiary metryczne na dławiki. W celu uproszczenia przejścia całego zakresu Kaedra wyposażona jest w prewycięcia zarówno w normie ISO / normalizacji miar i normalizacji PG. proste wycięcie dostosowane do metryki dławika: podwójne wycięcie: v zewnętrzne: wycięcie dostosowane do metryki dławika / ISO v wewnętrzne: wycięcie dostosowane do dławika Pg. Dławnice kalowe Rodzaj wycięcia Dla kali o średnicy (mm) M M M M M PG PG PG PG PG Połączenia Oudowy mogą yć połączone w zestawy: w poziomie, niezależnie od ich wysokości w pionie, jeżeli ich szerokość jest identyczna. Użyj zestawu połączenia, nr. kat (2 tuleje + 4 nakrętki + 4 plomy) w M32 wycięcia zaznaczone podwójnymi strzałkami. Przeprowadzenie przewodów między oudowami jest możliwe, przy jednoczesnym zachowaniu stopnia ochrony IP65. Ø M32 240

243 Oudowy modułowe Oudowy hermetyczne Kaedra Wymiary (mm) Mini oudowy hermetyczne Na gniazda elektryczne A B C Waga (g) Oudowy modułowe 3 moduły 4, 6, 8 i 12 modułów 3 moduły 4 i 6 modułów 8 i 12 modułów Licza A L Waga (g) modułów moduły 4 moduły 6 modułów 8 modułów 12 modułów 241

244 Oudowy modułowe Oudowy hermetyczne Kaedra Wymiary (mm) Oudowy hermetyczne 5 modułów (1) A B C Waga (g) (1) (1) używany również do połączonych oudów 8 modułów (1) A B C Waga (g) (1) (1) używany również do połączonych oudów 242

245 Oudowy modułowe Oudowy hermetyczne Kaedra Wymiary (mm) Oudowy hermetyczne modułów (1) A B C Waga (g) (1) (1) używany również do połączonych oudów modułów (1) A B C Waga (g) (1) (1) używany również do połączonych oudów 243

246 Akcesoria Przyłączeniowe szyny Funkcje Akcesoria ułatwiające zastosowanie urządzeń Multi9 dostarczone z dwiema końcówkami IP2 możliwość oznaczenia odpływów materiał izolacyjny samogasnący, kolor RAL 7016 osłony izolacyjne do niewykorzystanych zęów. Dane techniczne Szyny sztyftowe 1P+N i 3P+N dla DPN i STI Zasilanie ezpośrednio do zacisków aparatu przewodem półelastycznym o przekroju: vv16 mm 2 dla DPN vv10 mm 2 dla SPI. Zasilanie przewodem półelastycznym o przekroju 25 mm 2 przy użyciu złącza nr kat Dopuszczalny prąd przy 40 C: vv80 A z jednym centralnym punktem zasilania vv100 A z dwoma punktami zasilania. Napięcie znamionowe izolacji: 250 V Wytrzymałość na prądy zwarciowe zgodna z wytrzymałością zwarciową wyłączników modułowych Schneider Electric. ph3 ph2 ph1 N 14881, 14882, 14883, Wyłączniki DPN mogą yć demontowane kiedy używane są szyny sztyftowe 1P+N 2 Szyna sztyftowa 3P+N Szyny sztyftowe 1P, 2P, 3P i 4P dla C60N/H, STI (1) i ID Zasilanie ezpośrednio do zacisków aparatu przewodem półelastycznym o przekroju: vv25 mm 2 dla wszystkich C60 i ID vv10 mm 2 dla STI. Zasilanie przewodem półelastycznym o przekroju 25 mm 2 przy użyciu złącza nr kat Dopuszczalny prąd przy 40 C: vv80 A z jednym centralnym punktem zasilania vv100 A z dwoma punktami zasilania. Napięcie znamionowe izolacji: 250 V Wytrzymałość na prądy zwarciowe zgodna z wytrzymałością zwarciową wyłączników modułowych Schneider Electric. Szyny sztyftowe 1P, 2P, 3P i 4P dla C120 i NG125 Zasilanie przewodem maks. 50 mm 2 ezpośrednio do zacisków tulejkowych Dopuszczalny prąd przy 40 C: 125 A Maksymalny prąd na odpływie: 63 A. Izolowane złącza Zgodne ze wszystkimi szynami sztyftowymi Schneider Electric Zatrzaskiwane do materiału izolacyjnego szyny, dzięki czemu są ardzo stailne Mogą yć znaczone za pomocą oznaczników pozwalających na identyfikację owodów Izolowane złącza (1) Z wyjątkiem STI 3P+N. 244

247 Akcesoria Przyłączeniowe szyny Szyny sztyftowe dla DPN i STI (1P+N) Typ Licza szyn Licza modułów 1P + N 3P + N Szyny sztyftowe dla C60N/H, STI i ID 1P 2P 3P 4P Numer katalogowy Szyny sztyftowe dla C120 i NG125 y 63 A 1P 2P 3P 4P (L=430 mm, 16 iegunów) (L=430 mm, 16 iegunów) (L=405 mm, 15 iegunów) (L=430 mm, 16 iegunów) Akcesoria do szyn sztyftowych dla DPN, STI, C60 i ID Zestaw 40 końcówek Dla szyn 1P+N, 1P, 2P Dla szyn 3P+N, 3P, 4P Zestaw 40 osłon do nieużywanych odpływów Dla szyn 1P+N, 3P+N Dla szyn 1P, 2P, 3P, 4P Zestaw 4 izolowanych złącz Dla przewodów 25 mm Złącze zasilania C60 i ID Dla przewodów 35 mm Akcesoria do szyn sztyftowych dla C120 i NG125 Zestaw 20 osłon do nieużywanych odpływów Dla szyn 1P, 2P, 3P, 4P Przyłączeniowe szyny sztyftowe 1P, 3P Zastosowanie W łączeniu wyłączników nadprądowych C60 gamy Multi 9 Schneider Electric. Zalety: możliwość jednoczesnego podłączenia szyny przyłączeniowej i przewodów, łatwy montaż. Opis Przekrój przewodu Długość Podz. (mm) Moduł (mm) Nr kat. szyna przyłącz. 1-fazowa x szyna przyłącz. 1-fazowa x szyna przyłącz. 3-fazowa x szyna przyłącz. 3-fazowa x szyna przyłącz. 3-fazowa x
