1 Wyłączniki nadprądowe i różnicowoprądowe Nowa seria modułowej aparatury zabezpieczającej Hager to połączenie tradycyjnej jakości i niezawodności z nowymi możliwościami łączeniowymi oraz jeszcze większym bezpieczeństwem. Wyłączniki nadprądowe (MCB) Zabezpieczenia instalacji elektrycznej przed skutkami zwarć i przeciążeń, mogą także służyć jako środek ochrony przed porażeniem elektrycznym - samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji pomiędzy przewodem liniowym a częścią przewodzącą dostępną lub przewodem ochronnym. Wyłączniki różnicowoprądowe (RCCB) Modułowe urządzenia zabezpieczające przed porażeniem elektrycznym - jako środek ochrony uzupełniającej (ochrona przy dotyku pośrednim) w przypadku uszkodzenia lub nieskuteczności środków ochrony podstawowej. Wyłączniki różnicowoprądowe (RCBO) Połączenie funkcjonalności wyłączników nadprądowych i różnicowoprądowych w jednym aparacie. Cechy produktu: Dane techniczne: nowa seria aparatów w zakresie prądów znamionowych od 0,5 do 63 A (wyłączniki nadprądowe) nowy kształt dźwigni, pole opisowe z klapką zabezpieczającą, nowy klips do montażu na szynie DIN 35 mm, wyłączniki różnicowoprądowe typ AC, A i B oraz wyłączniki różnicowoprądowe z członem nadprądowym typ AC i A, dostępne wykonania selektywne i krótkozwłoczne, szybkość działania, wysokie bezpieczeństwo i niezawodność, dedykowane systemy połączeń: szyny grzebieniowe poziome widełkowe i kołkowe oraz nowe szyny grzebieniowe pionowe, bogaty zakres akcesoriów: styki i wyzwalacze, napędy zdalne, elementy do blokowania pozycji, itp. MCB - Prądy znamionowe In: od 0,5 do 5 A, RCCB - Prądy znamionowe różnicowe IΔn: od 0 do 500 ma, RCBO - Prądy znamionowe In: od 6 do, prądy znamionowe różnicowe IΔn: od 0 do 300 ma, zwarciowa zdolność łączeniowa MCB: od 6000 A (PN-EN ) do 50 ka (PN-EN ), stopień ochrony: IPX dla zacisków, IP40 dla aparatu zamontowanego w rozdzielnicy, optyczne wskaźniki zadziałania..0

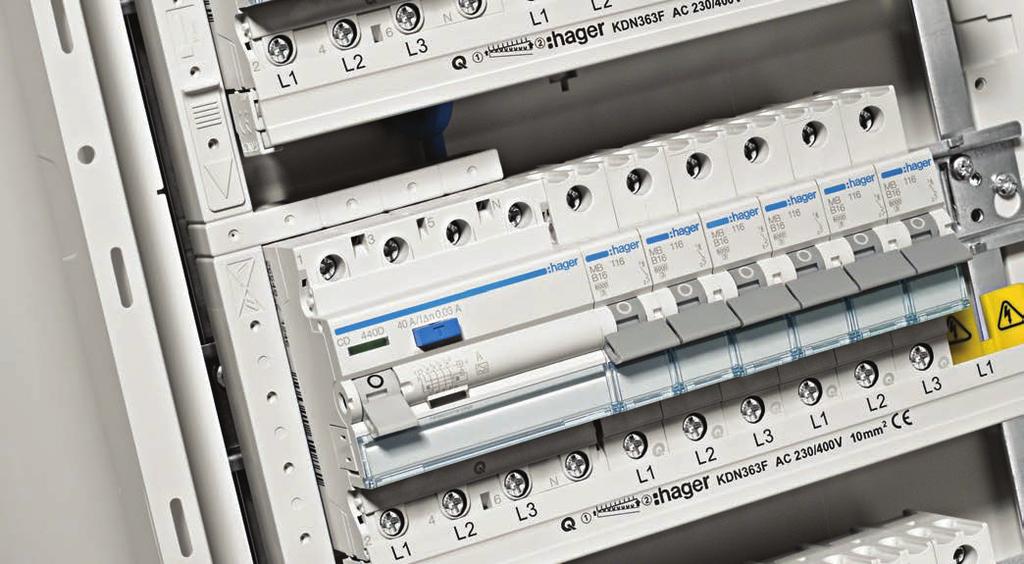

2 Wskazówki dla profesjonalistów Innowacyjne szyny grzebieniowe pionowe Szybki, łatwy i bezpieczny sposób na połączenie pomiędzy wybranymi aparatami w - lub 3-rzędach rozdzielnicy 5 Kompleksowa oferta Aparaty dostępne w zakresie prądów znamionowych od 0,5 do 5 A, w różnych wykonaniach odnośnie liczby biegunów i zdolności zwarciowej. Pole opisowe z klapką zabezpieczającą Czytelne i estetyczne oznaczenie aparatów teraz jest jeszcze prostsze dzięki wydrukom z programu Semiolog i transparentnej klapce zabezpieczającej. 6 Wysoka jakość i zgodność z normami Potwierdzona znakiem bezpieczeństwa BBJ-SEP (dla wybranych aparatów). 3 Bezpieczeństwo i ochrona przed popełnieniem błędu Zabezpieczenie przed dotykiem IPx, także przy zastosowaniu szyn fazowych. Eliminacja błędu przy wprowadzaniu przewodu do zacisku dzięki nakładkom zabezpieczającym. 7 Podwójne klipsy montażowe Możliwość demontażu/wymiany aparatu z szyn zasilających bez konieczności odkręcania sąsiadujących urządzeń (dla wersji 0 ka). 4 wskaźniki położenia: styków i wyzwolenia od prądu różnicowego Pełne i jednoznaczne określenie przyczyny zadziałania wyłącznika różnicowoprądowego (szczególnie ważne przy diagnostyce awarii). 8 Akcesoria do sterowania i sygnalizacji Bogaty zakres uniwersalnych wyzwalaczy, styków pomocniczych i sygnalizacyjnych, napędów zdalnych..03

3 I cn = 6000 A, Typ AC PN-EN PN-EN wyłączniki różnicowoprądowe z członem nadprądowym o wysokiej czułości, prądy różnicowe AC (prąd sinusoidalnie przemienny), napięcie znamionowe łączeniowe: 30 V AC, prąd znamionowy różnicowy zadziałania:, znamionowa zwarciowa zdolność łączeniowa: 6000 A, charakterystyka wyzwalania dla członu przetężeniowego: B lub C, optyczny wskaźnik zadziałania, pole opisowe z klapką zabezpieczającą, szeroki zakres akcesoriów, możliwość podłączenia za pomocą szyn grzebieniowych poziomych, zaciski klatkowe: drut do 5 mm, linka do 6 mm, stopień ochrony: IPX dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy. Dane techniczne, strona.58 Opis I n I n Ilość Opak. Nr kat. Nr kat. modułów wycofany NOWY* wyzwalania B -biegunowe ( biegun chroniony) Typ AC 0 A 0 A 5 A 3 A AD906B AD90B AD96B AD90B AD95B AD93B AD940B ADC906D ADC90D ADC96D ADC90D ADC95D ADC93D ADC940D ADC96D wyzwalania C -biegunowe ( biegun chroniony) Typ AC 0 A 0 A 5 A 3 A AD956B AD960B AD966B AD970B AD975B AD98B AD990B ADC956D ADC960D ADC966D ADC970D ADC975D ADC98D ADC990D ADC98D * Dostępność: I kwartał 03 r..8 Zastrzega się możliwość wprowadzenia zmian technicznych

4 I cn = 6000 A, Typ A PN-EN PN-EN wyłączniki różnicowoprądowe z członem nadprądowym o wysokiej i średniej czułości, prądy różnicowe A (prąd sinusoidalnie przemienny i pulsujący ze składową stałą), napięcie znamionowe łączeniowe: 30 V AC, prąd znamionowy różnicowy zadziałania: 0, 30 lub 300 ma, znamionowa zwarciowa zdolność łączeniowa: 6000 A, charakterystyka wyzwalania dla członu przetężeniowego: B lub C, optyczny wskaźnik zadziałania, pole opisowe z klapką zabezpieczającą, szeroki zakres akcesoriów możliwość podłączenia za pomocą szyn grzebieniowych poziomych, zaciski klatkowe: drut do 5 mm, linka do 6 mm, stopień ochrony: IPX dla zacisków, IP40 dla aparatu zabudowanego w rozdzielnicy. Dane techniczne, strona.58 Opis I n I n Ilość Opak. Nr kat. Nr kat. modułów wycofany NOWY* wyzwalania B -biegunowe ( biegun chroniony) Typ A 0 ma 0 A 0 A 5 A 3 A AC96J AD906J AD90J AD96J AD90J AD95J AD93J AD940J ACA96D ADA906D ADA90D ADA96D ADA90D ADA95D ADA93D ADA940D ACA96D wyzwalania C -biegunowe ( biegun chroniony) Typ A 0 ma 0 A 0 A 5 A 3 A AC966J AD956J AD960J AD966J AD970J AD975J AD98J AD990J ACA966D ADA956D ADA960D ADA966D ADA970D ADA975D ADA98D ADA990D ADA96D 300 ma 0 A 0 A 5 A 3 A AF956J AF960J AF966J AF970J AF975J AF98J AF990J AFA956D AFA960D AFA966D AFA970D AFA975D AFA98D AFA990D Aparatura modułowa ADA98D * Dostępność: I kwartał 03 r. Zastrzega się możliwość wprowadzenia zmian technicznych.9

5 Prąd znamionowy różnicowy zadziałania I Δn Wyłączniki różnicowoprądowe z członem nadprądowym -biegunowe (P+N) I cn = 6000 A Wyłączniki różnicowoprądowe z członem nadprądowym -biegunowe (P+N) I cn = 0000 A Typ członu nadprądowego (zakres zadziałania bezzwłocznego) B C B C Prąd znamionowy In A 6 3 A Napięcie znamionowe łączeniowe U e 30 V AC +0% / -5% Znamionowa zwarciowa zdolność łączeniowa I cn 6000 A 0000 A Znamionowa zwarciowa zdolność łączeniowa I cn 6000 A 0000 A Eksploatacyjna zwarciowa zdolność łączeniowa I cs 75% x I cn, zgodnie z PN-EN Zdolność znamionowa załączania i wyłączania prądu różnicowego I Δm 6000 A 0000 A Częstotliwość znamionowa 50 Hz AC AC A A Typ wyzwalania członu różnicowoprądowego A A HI A A HI 0 ma 0 ma 0 ma 0 ma 300 ma Typ AC = 50 A Odporność na prąd różnicowy udarowy przejściowy przy załączaniu obwodu Typ A = 50 A Typ A HI = 3000 A próba udarem prądowym tłumionym 8/0 µs, zgodnie z PN-EN Napięcie znamionowe izolacji U i 500 V AC Wytrzymałość dielektryczna,5 kv AC, przy częstotliwości znamionowej Napi cie znamionowe udarowe wytrzymywane U imp 4 kv AC Trwałość łączeniowa 000 cykli (otwieranie-zamykanie) Trwałość mechaniczna 000 cykli (otwieranie-zamykanie) dla I n 5 A 000 cykli (otwieranie-zamykanie) dla I n Stopień ochrony IPx dla zacisków IP40 dla wyłącznika zabudowanego w rozdzielnicy Temperatura składowania -55 C +70 C Temperatura pracy -5 C +40 C Materiał obudowy termoplastyczny, poliamid, zgodnie z IEC Stopień zanieczyszczenia 3 Próba rozżarzonym drutem, zgodnie z IEC Odporność na nadmierne ciepło i ogie 960 C dla obudowy 650 C dla dźwigni Warunki atmosferyczne Wilgotność względna max 95% przy temperaturze 55 C Wysokość nad poziomem morza Max wysokość zamontowania: 000 m n.p.m. Sposób montażu Szyna DIN 35 mm, zgodnie z PN-EN Otwieralne dolne klipsy montażowe Pozycja pracy dowolna Zasilanie aparatu dowolne, od góry lub od dołu Maksymalny przekrój przewodów przyłączeniowych Drut Cu: 5 mm Linka Cu: 6 mm Stosowanie szyn grzebieniowych Szyny grzebieniowe poziome, w dolnej części aparatu, zacisk Bi-Connect Moment dokręcania śrub przyłączeniowych Nm / max,5 Nm dla koncówki krzyżowej Pozidriv lub płaskiej 6 mm Blokada położenia Możliwa w pozycji otwartej (OFF) wyłącznika, przy użyciu mechanizmu blokującego MZN75 (możliwość założenia plomby).58 Zastrzega się możliwość wprowadzenia zmian technicznych

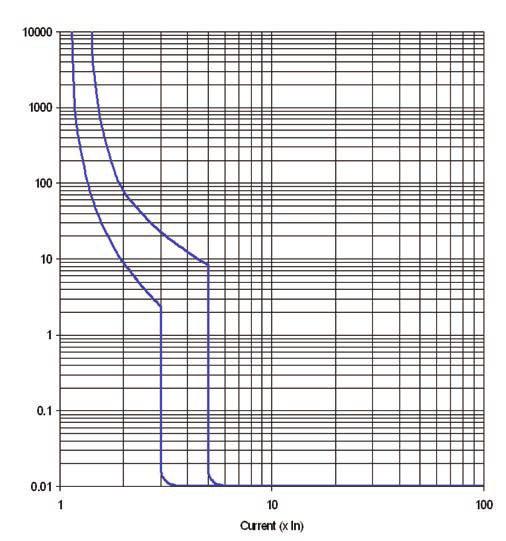

6 czasowo-prądowa (wyzwalania) Temperatura odniesienia przyjęta do skalowania: 30 C, zgodnie z PN-EN Wyłacznik nadpradowy Typ B Wyłacznik nadpradowy Typ C Działanie członu nadprądowego wyłączników różnicowoprądowych z członem nadprądowym dla prądu przemiennego (AC) 50 Hz, zgodnie z PN-EN Aparatura modułowa Czas umowny [s] Czas umowny [s] Liczba biegunów Umowny prąd niezadziałania wyzwalacza bezzwłocznego (zwarciowego) I nt Typ B,3 x I n Typ C,3 x I n Umowny prąd zadziałania wyzwalacza bezzwłocznego (zwarciowego) I t,45 x I n,45 x I n Umowny prąd niezadziałania wyzwalacza zwłocznego (przeciążeniowego) I rm 3 x I n 5 x I n Umowny prąd zadziałania wyzwalacza zwłocznego (przeciążeniowego) I rm 5 x I n 0 x I n działania Pasmo charakterystyki czasowo-prądowej w temperaturze otoczenia. Temperatura odniesienia przyjęta do skalowania: 30 C Zastrzega się możliwość wprowadzenia zmian technicznych.59

7 I t dla napięcia roboczego 400 V AC prądu ograniczonego dla napięcia roboczego 400 V AC.60 Zastrzega się możliwość wprowadzenia zmian technicznych
