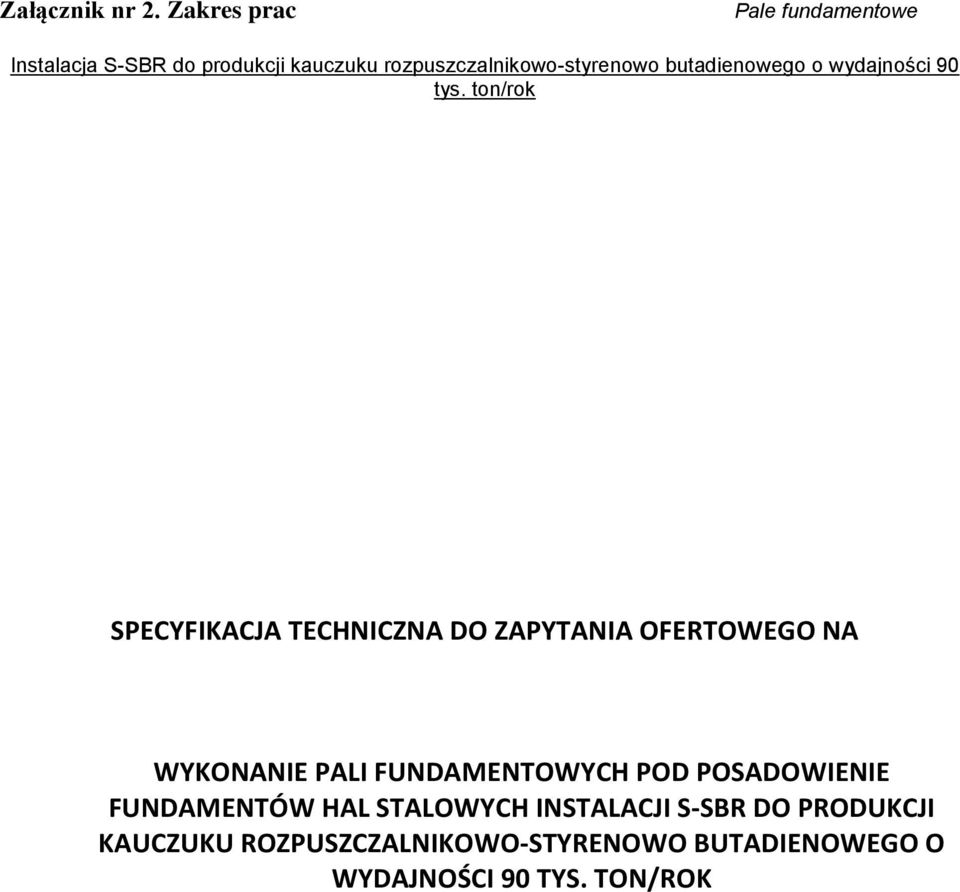

1 Załącznik nr 2. Zakres prac SPECYFIKACJA TECHNICZNA DO ZAPYTANIA OFERTOWEGO NA WYKONANIE PALI FUNDAMENTOWYCH POD POSADOWIENIE FUNDAMENTÓW HAL STALOWYCH INSTALACJI S-SBR DO PRODUKCJI KAUCZUKU ROZPUSZCZALNIKOWO-STYRENOWO BUTADIENOWEGO O WYDAJNOŚCI 90 TYS. TON/ROK

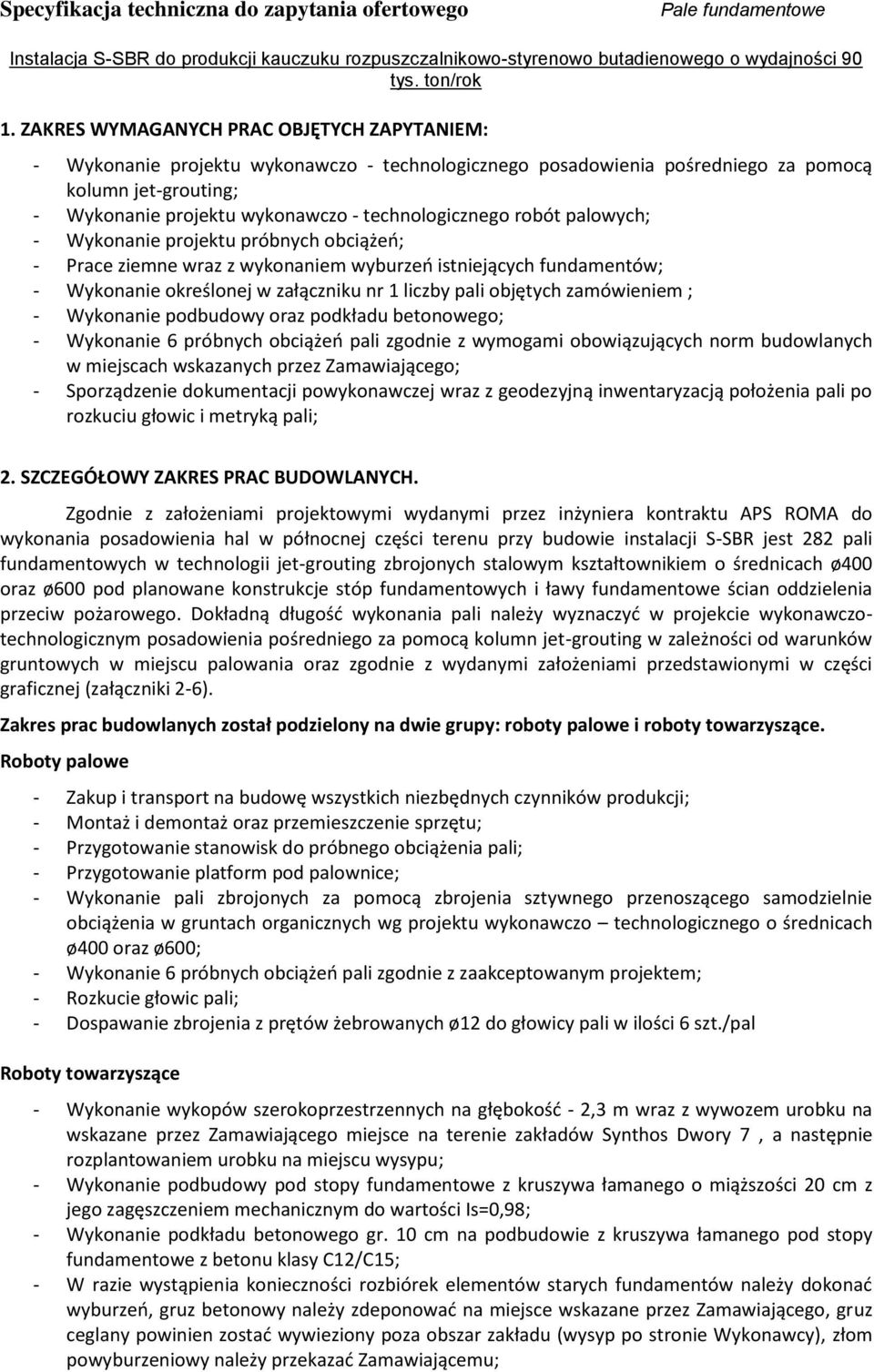

2 1. ZAKRES WYMAGANYCH PRAC OBJĘTYCH ZAPYTANIEM: - Wykonanie projektu wykonawczo - technologicznego posadowienia pośredniego za pomocą kolumn jet-grouting; - Wykonanie projektu wykonawczo - technologicznego robót palowych; - Wykonanie projektu próbnych obciążeń; - Prace ziemne wraz z wykonaniem wyburzeń istniejących fundamentów; - Wykonanie określonej w załączniku nr 1 liczby pali objętych zamówieniem ; - Wykonanie podbudowy oraz podkładu betonowego; - Wykonanie 6 próbnych obciążeń pali zgodnie z wymogami obowiązujących norm budowlanych w miejscach wskazanych przez Zamawiającego; - Sporządzenie dokumentacji powykonawczej wraz z geodezyjną inwentaryzacją położenia pali po rozkuciu głowic i metryką pali; 2. SZCZEGÓŁOWY ZAKRES PRAC BUDOWLANYCH. Zgodnie z założeniami projektowymi wydanymi przez inżyniera kontraktu APS ROMA do wykonania posadowienia hal w północnej części terenu przy budowie instalacji S-SBR jest 282 pali fundamentowych w technologii jet-grouting zbrojonych stalowym kształtownikiem o średnicach ø400 oraz ø600 pod planowane konstrukcje stóp fundamentowych i ławy fundamentowe ścian oddzielenia przeciw pożarowego. Dokładną długość wykonania pali należy wyznaczyć w projekcie wykonawczotechnologicznym posadowienia pośredniego za pomocą kolumn jet-grouting w zależności od warunków gruntowych w miejscu palowania oraz zgodnie z wydanymi założeniami przedstawionymi w części graficznej (załączniki 2-6). Zakres prac budowlanych został podzielony na dwie grupy: roboty palowe i roboty towarzyszące. Roboty palowe - Zakup i transport na budowę wszystkich niezbędnych czynników produkcji; - Montaż i demontaż oraz przemieszczenie sprzętu; - Przygotowanie stanowisk do próbnego obciążenia pali; - Przygotowanie platform pod palownice; - Wykonanie pali zbrojonych za pomocą zbrojenia sztywnego przenoszącego samodzielnie obciążenia w gruntach organicznych wg projektu wykonawczo technologicznego o średnicach ø400 oraz ø600; - Wykonanie 6 próbnych obciążeń pali zgodnie z zaakceptowanym projektem; - Rozkucie głowic pali; - Dospawanie zbrojenia z prętów żebrowanych ø12 do głowicy pali w ilości 6 szt./pal Roboty towarzyszące - Wykonanie wykopów szerokoprzestrzennych na głębokość - 2,3 m wraz z wywozem urobku na wskazane przez Zamawiającego miejsce na terenie zakładów Synthos Dwory 7, a następnie rozplantowaniem urobku na miejscu wysypu; - Wykonanie podbudowy pod stopy fundamentowe z kruszywa łamanego o miąższości 20 cm z jego zagęszczeniem mechanicznym do wartości Is=0,98; - Wykonanie podkładu betonowego gr. 10 cm na podbudowie z kruszywa łamanego pod stopy fundamentowe z betonu klasy C12/C15; - W razie wystąpienia konieczności rozbiórek elementów starych fundamentów należy dokonać wyburzeń, gruz betonowy należy zdeponować na miejsce wskazane przez Zamawiającego, gruz ceglany powinien zostać wywieziony poza obszar zakładu (wysyp po stronie Wykonawcy), złom powyburzeniowy należy przekazać Zamawiającemu;

3 - Utrzymywanie sąsiadujących dróg dojazdowych w czystości w czasie trwania prac; - Uporządkowanie terenu; 3. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, poleceniami Inżyniera kontraktu i inspektora nadzoru. Wykonany w ramach zadania projekt wykonawczo - technologicznego posadowienia pośredniego za pomocą kolumn jet-grouting oraz projekt robót palowych winny zostać przedstawione do akceptacji przez Zamawiającego i Inżyniera kontraktu. W przypadku stwierdzenia istotnych niezgodności warunków geotechnicznych z podanymi w projekcie (dokumentacji geologiczno-inżynierskiej), należy odpowiednio dostosować liczbę i wymiary pali - w uzgodnieniu z inżynierem kontraktu, inspektorem nadzoru i nadzorem autorskim. Analogicznie należy postępować w przypadku natrafienia w trakcie wykonywania otworu w gruncie na nieprzewidziane przeszkody (istniejące fundamenty, sieci, kamienie). 4. ZAKRES PRAC PO STRONIE ZAMAWIAJĄCEGO. - Przekazanie placu budowy; - Zapewnienie dostępu do niezbędnych mediów - Wyznaczenie miejsca na zaplecze budowy posiadającego możliwość przyłączenia wody pitnej, kanalizacji oraz elektryczności - Przekazanie wytycznych projektowych dokumentacji geologiczno inżynierskiej oraz sił działających na poszczególne pale 5. OBMIAR ROBÓT W przypadku robót palowych jednostką obmiaru jest 1 pal o średnicy 400/600mm i minimalnej nośności 600/900 kn wykonany w technologii iniekcji strumieniowej jet-grouting wraz ze zbrojeniem sztywnym przenoszącym samodzielnie obciążenia w gruntach organicznych. Natomiast prace towarzyszące należy wycenić zgodnie z załączonymi przedmiarami robót i zostaną rozliczone powykonawczo. Jedynie pozycje związane z wywiezieniem urobku i gruzu powstałego podczas prac palowych oraz obsługa geodezyjna będą rozliczane ryczałtowo. 6. TERMIN WYKONANIA PRAC. Cały zakres prac winien zostać wykonany w ciągu 60 dni od otrzymania zlecenia. Harmonogram prac winien zostać przedstawiony do akceptacji przez Zamawiającego. Inwestor zastrzega sobie wskazanie kolejności wykonania pali dla poszczególnych hal. 7. ODBIÓR ROBÓT 7.1. Zasady ogólne Pale należy uznać za wykonane zgodnie z wymaganiami jeżeli wszystkie próbne obciążenia pali dały wyniki pozytywne i zostały dotrzymane warunki wynikające z aktualnych norm budowlanych. W przypadku stwierdzenia usterek nie nadających się do usunięcia, lecz nie zagrażających bezpieczeństwu budowli w okresie jej całej przewidywanej eksploatacji, można warunkowo przyjąć pal.

4 7.2. Odbiory częściowe Odbiory częściowe dokonywane są w oparciu o metryki pali i faktyczne ilości wykonywanych pali. W miarę możliwości Wykonawca powinien sukcesywnie przekazywać atesty na zastosowane materiały Odbiory końcowe Dla odbioru końcowego wymagane są: - Dokumentacja powykonawcza z metryką pali oraz geodezyjną inwentaryzacją położenia pali, - Atesty na zastosowane materiały, - Wyniki próbnych obciążeń zgodnie z obowiązującymi normami budowlanymi - Wyniki innych badań zarządzonych przez inżyniera kontraktu lub inspektora nadzoru 7.4. Ochrona własności oraz bezpieczeństwo Prace wykonywać należy: zgodnie z zarządzeniem Prezesa Zarządu Dyrektora Generalnego w sprawie podstawowych zasad bezpiecznej pracy oraz zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003r., Nr 47, poz. 401) oraz Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. z 1997r., Nr 129, poz. 844 z późniejszymi zmianami). Wykonawca zobowiązany jest do: przestrzegania w sprawach BHP poleceń pracowników nadzoru Zamawiającego oraz dostarczenia Zamawiającemu wykazu osób uprawnionych do prowadzenia robót, podpisywania i pobierania zezwoleń na wykonywaną pracę a także zachowania poufności wszelkich informacji. Wymagana jest koordynacja prac z innymi uczestnikami procesu realizacji inwestycji.

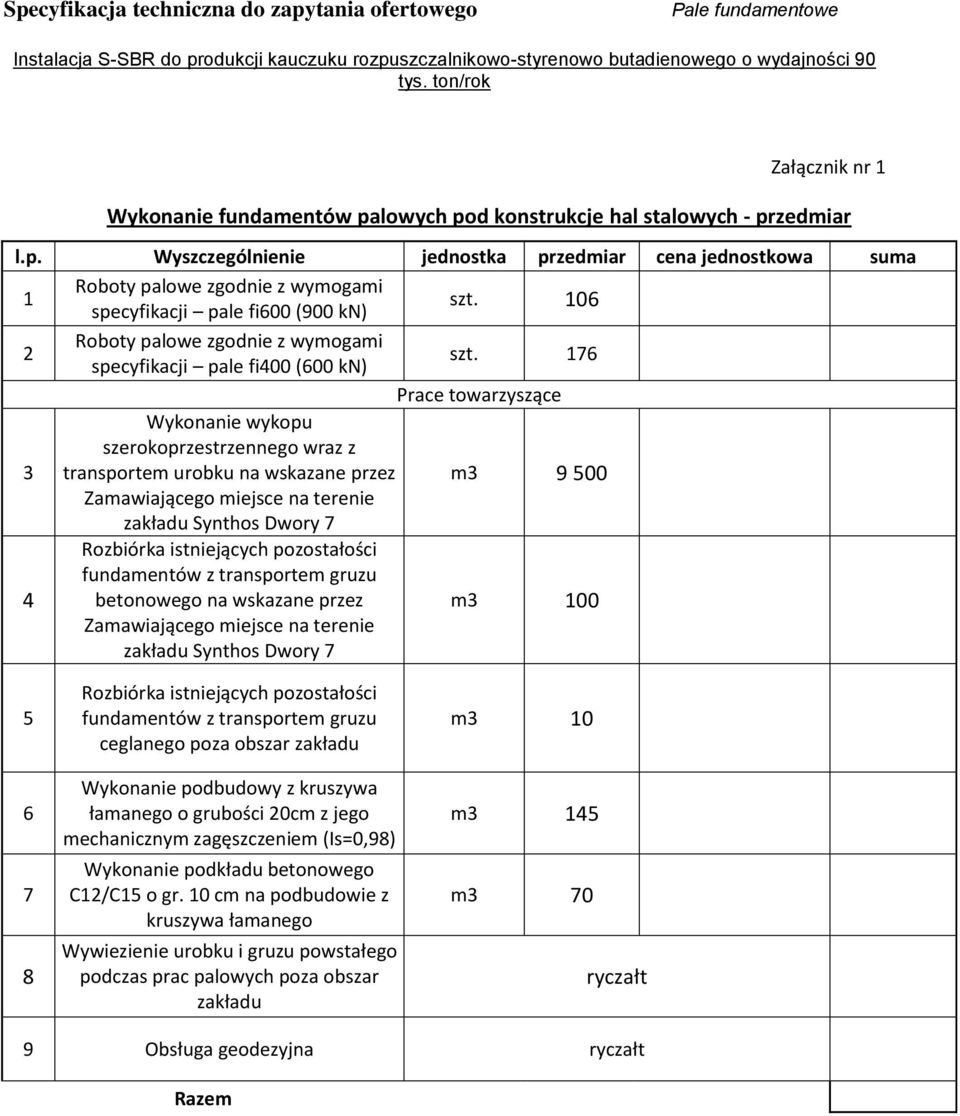

5 Załącznik nr 1 Wykonanie fundamentów palowych pod konstrukcje hal stalowych - przedmiar l.p. Wyszczególnienie jednostka przedmiar cena jednostkowa suma 1 Roboty palowe zgodnie z wymogami specyfikacji pale fi600 (900 kn) szt Roboty palowe zgodnie z wymogami specyfikacji pale fi400 (600 kn) szt. 176 Prace towarzyszące 3 Wykonanie wykopu szerokoprzestrzennego wraz z transportem urobku na wskazane przez m Zamawiającego miejsce na terenie zakładu Synthos Dwory 7 4 Rozbiórka istniejących pozostałości fundamentów z transportem gruzu betonowego na wskazane przez Zamawiającego miejsce na terenie zakładu Synthos Dwory 7 m Rozbiórka istniejących pozostałości fundamentów z transportem gruzu ceglanego poza obszar zakładu Wykonanie podbudowy z kruszywa łamanego o grubości 20cm z jego mechanicznym zagęszczeniem (Is=0,98) Wykonanie podkładu betonowego C12/C15 o gr. 10 cm na podbudowie z kruszywa łamanego Wywiezienie urobku i gruzu powstałego podczas prac palowych poza obszar zakładu m3 10 m3 145 m3 70 ryczałt 9 Obsługa geodezyjna ryczałt Razem
