Projekt Budowlany wykonania pali CFA Ø630 mm wg systemu Kellera pod oczepy fundamentowe wielofunkcyjnej sali sportowej w Krzanowicach.

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "Projekt Budowlany wykonania pali CFA Ø630 mm wg systemu Kellera pod oczepy fundamentowe wielofunkcyjnej sali sportowej w Krzanowicach."

Edward Wrona
10 lat temu
Przeglądów:

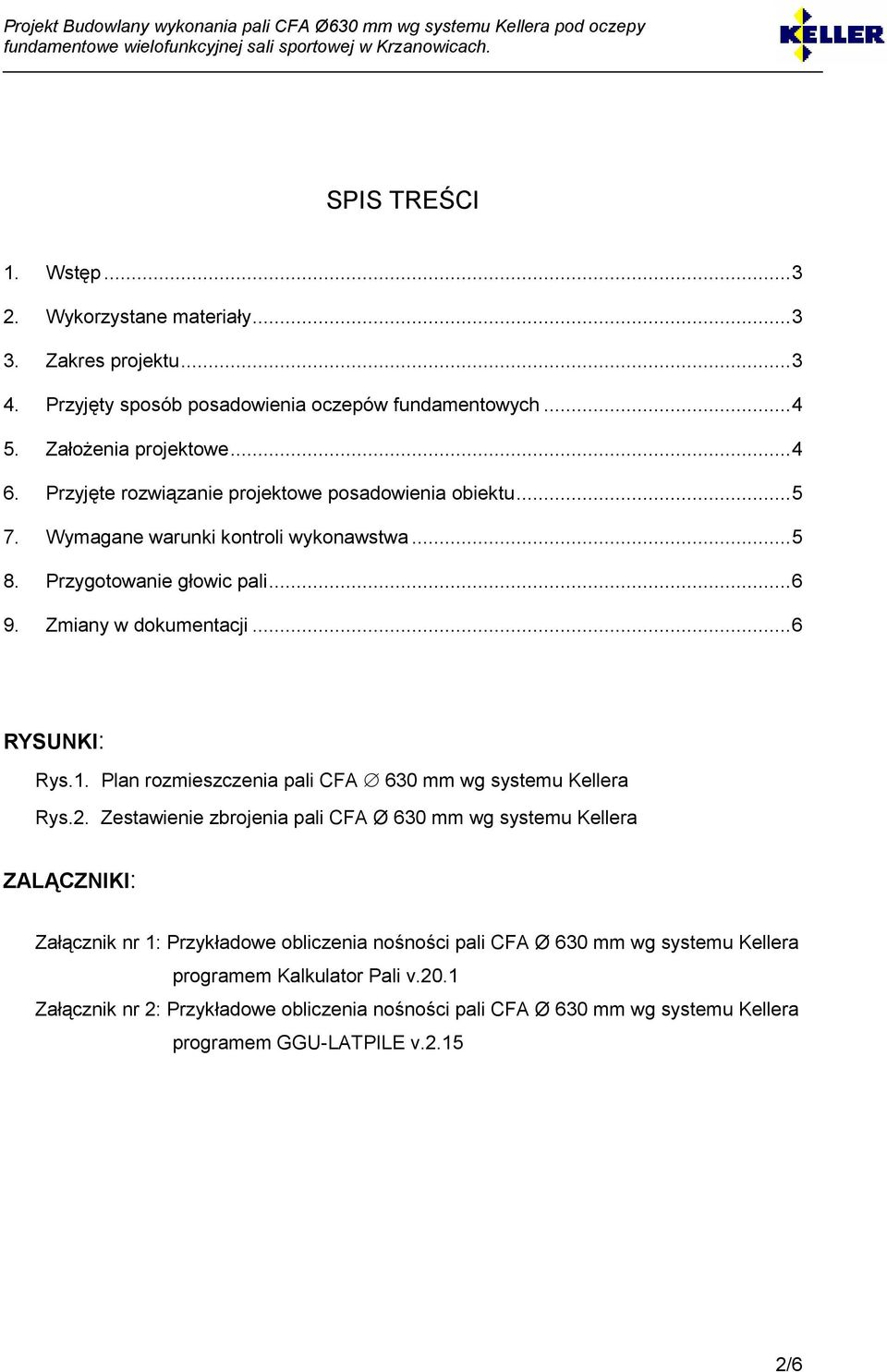

1 SPIS TREŚCI 1. Wstęp Wykorzystane materiały Zakres projektu Przyjęty sposób posadowienia oczepów fundamentowych ZałoŜenia projektowe Przyjęte rozwiązanie projektowe posadowienia obiektu Wymagane warunki kontroli wykonawstwa Przygotowanie głowic pali Zmiany w dokumentacji...6 RYSUNKI: Rys.1. Plan rozmieszczenia pali CFA 630 mm wg systemu Kellera Rys.2. Zestawienie zbrojenia pali CFA Ø 630 mm wg systemu Kellera ZALĄCZNIKI: Załącznik nr 1: Przykładowe obliczenia nośności pali CFA Ø 630 mm wg systemu Kellera programem Kalkulator Pali v.20.1 Załącznik nr 2: Przykładowe obliczenia nośności pali CFA Ø 630 mm wg systemu Kellera programem GGU-LATPILE v /6

Plan rozmieszczenia pali CFA 630 mm wg systemu Kellera Rys.2.

2 1. Wstęp Niniejszy Projekt Budowlany wykonania pali CFA Ø630 mm wg systemu Kellera pod oczepy fundamentowe wielofunkcyjnej sali sportowej w Krzanowicach wykonano na zlecenie Śląskiego Konsorcjum Ekologicznego z siedzibą w Katowicach. 2. Wykorzystane materiały Podstawą do opracowania projektu były następujące materiały, normy i programy obliczeniowe: [1]. Dokumentacja geotechniczna określająca warunki gruntowo-wodne płytkiego podłoŝa gruntowego na terenie przyległym do szkoły w Krzanowicach. Opracowana przez Zakład Projektowy mgr Zdzisław Malik, styczeń [2]. Projekt budowlano architektoniczny. Wielofunkcyjna hala sportowa w wymiarach 24 x 45 wraz z częścią socjalną i łącznikiem w Krzanowicach. Projekt sporządzony przez E. Szczucińska, mgr inŝ. B. Kotłowski, kwiecień [3]. Wykaz reakcji podporowych dla wielofunkcyjnej Sali sportowej w miejscowości Krzanowice otrzymane od Pana Szymona Kity (Zamawiającego) drogą elektroniczną. [4]. Program Kalkulator Pali v.20.1 do obliczeń nośności pali i fundamentów palowych zgodnie z PN-83/B [5]. Program GGU-LATPILE, v [6]. Polska Norma PN-83/B-02482, Nośność pali i fundamentów palowych. [7]. Polska Norma PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [8]. Polska Norma PN-B-03264:2002. Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie 3. Zakres projektu Niniejszy projekt dotyczy posadowienia na palach wierconych CFA 630 mm wg systemu Kellera oczepów wielofunkcyjnej sali sportowej w Krzanowicach. Na palach posadowione zostaną tylko oczepy fundamentowe w osiach F-W/1-7. Pozostałe fundamenty obiektu zostaną posadowione bezpośrednio na gruncie rodzimym lub na odpowiednio zagęszczonym nasypie kontrolowanym wg projektu konstrukcji obiektu. W zakres niniejszego Projektu Budowlanego wchodzi: rozmieszczenie pali CFA 630 mm wg systemu Kellera pod oczepami fundamentowymi sali gimnastycznej w osiach F-W/1-7, sprawdzenie statyki posadowienia obiektu, ustalenie technologii wykonania pali, określenie warunków kontroli wykonawstwa. 3/6

Dokumentacja geotechniczna określająca warunki gruntowo-wodne płytkiego podłoŝa gruntowego na terenie przyległym do szkoły w Krzanowicach.

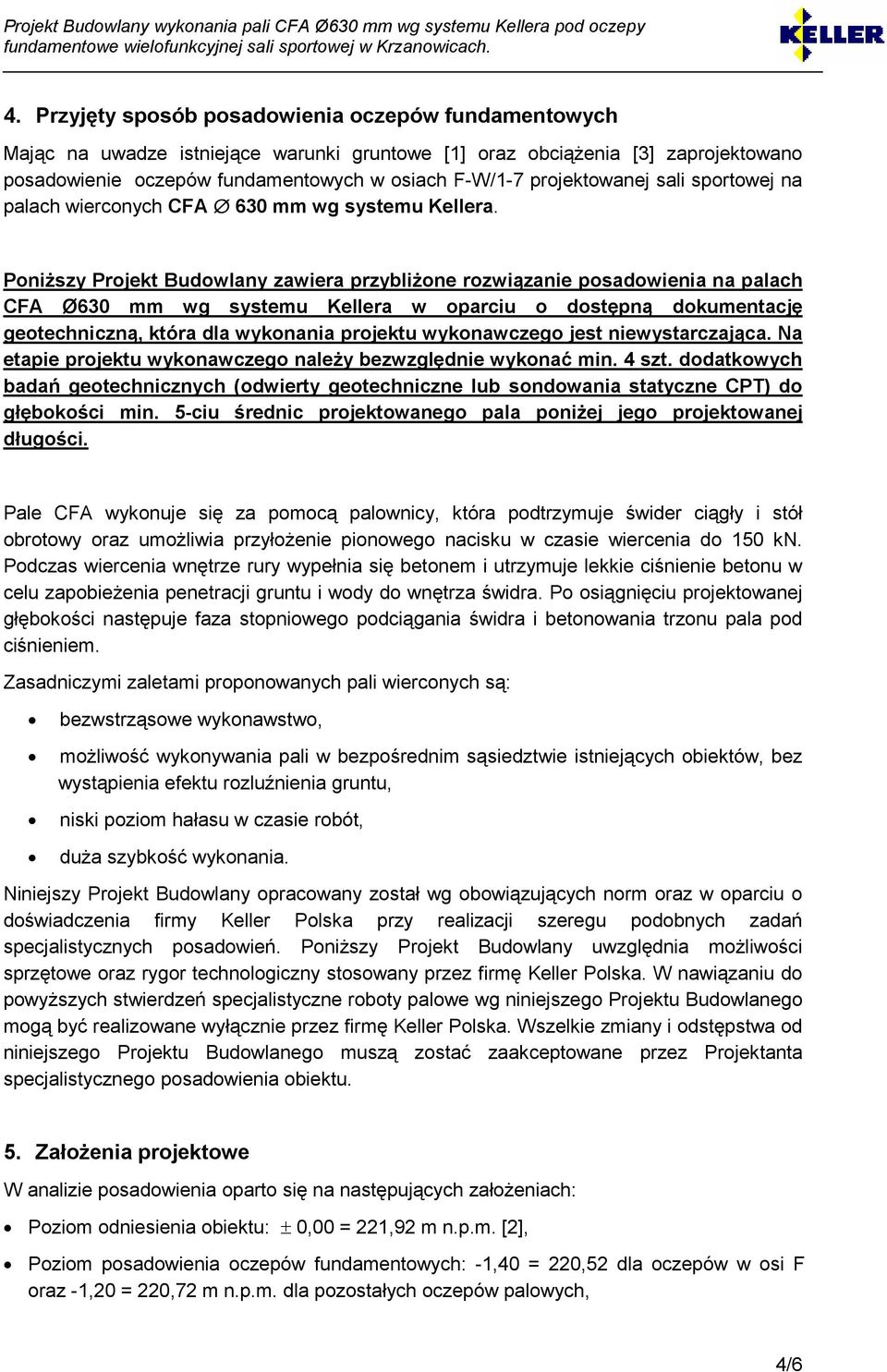

3 4. Przyjęty sposób posadowienia oczepów fundamentowych Mając na uwadze istniejące warunki gruntowe [1] oraz obciąŝenia [3] zaprojektowano posadowienie oczepów fundamentowych w osiach F-W/1-7 projektowanej sali sportowej na palach wierconych CFA 630 mm wg systemu Kellera. PoniŜszy Projekt Budowlany zawiera przybliŝone rozwiązanie posadowienia na palach CFA Ø630 mm wg systemu Kellera w oparciu o dostępną dokumentację geotechniczną, która dla wykonania projektu wykonawczego jest niewystarczająca. Na etapie projektu wykonawczego naleŝy bezwzględnie wykonać min. 4 szt. dodatkowych badań geotechnicznych (odwierty geotechniczne lub sondowania statyczne CPT) do głębokości min. 5-ciu średnic projektowanego pala poniŝej jego projektowanej długości. Pale CFA wykonuje się za pomocą palownicy, która podtrzymuje świder ciągły i stół obrotowy oraz umoŝliwia przyłoŝenie pionowego nacisku w czasie wiercenia do 150 kn. Podczas wiercenia wnętrze rury wypełnia się betonem i utrzymuje lekkie ciśnienie betonu w celu zapobieŝenia penetracji gruntu i wody do wnętrza świdra. Po osiągnięciu projektowanej głębokości następuje faza stopniowego podciągania świdra i betonowania trzonu pala pod ciśnieniem. Zasadniczymi zaletami proponowanych pali wierconych są: bezwstrząsowe wykonawstwo, moŝliwość wykonywania pali w bezpośrednim sąsiedztwie istniejących obiektów, bez wystąpienia efektu rozluźnienia gruntu, niski poziom hałasu w czasie robót, duŝa szybkość wykonania. Niniejszy Projekt Budowlany opracowany został wg obowiązujących norm oraz w oparciu o doświadczenia firmy Keller Polska przy realizacji szeregu podobnych zadań specjalistycznych posadowień. PoniŜszy Projekt Budowlany uwzględnia moŝliwości sprzętowe oraz rygor technologiczny stosowany przez firmę Keller Polska. W nawiązaniu do powyŝszych stwierdzeń specjalistyczne roboty palowe wg niniejszego Projektu Budowlanego mogą być realizowane wyłącznie przez firmę Keller Polska. Wszelkie zmiany i odstępstwa od niniejszego Projektu Budowlanego muszą zostać zaakceptowane przez Projektanta specjalistycznego posadowienia obiektu. 5. ZałoŜenia projektowe W analizie posadowienia oparto się na następujących załoŝeniach: Poziom odniesienia obiektu: ± 0,00 = 221,92 m n.p.m. [2], Poziom posadowienia oczepów fundamentowych: -1,40 = 220,52 dla oczepów w osi F oraz -1,20 = 220,72 m n.p.m. dla pozostałych oczepów palowych, 4/6

PoniŜszy Projekt Budowlany zawiera przybliŝone rozwiązanie posadowienia na palach CFA Ø630 mm wg systemu Kellera w oparciu o dostępną dokumentację geotechniczną, która dla wykonania projektu

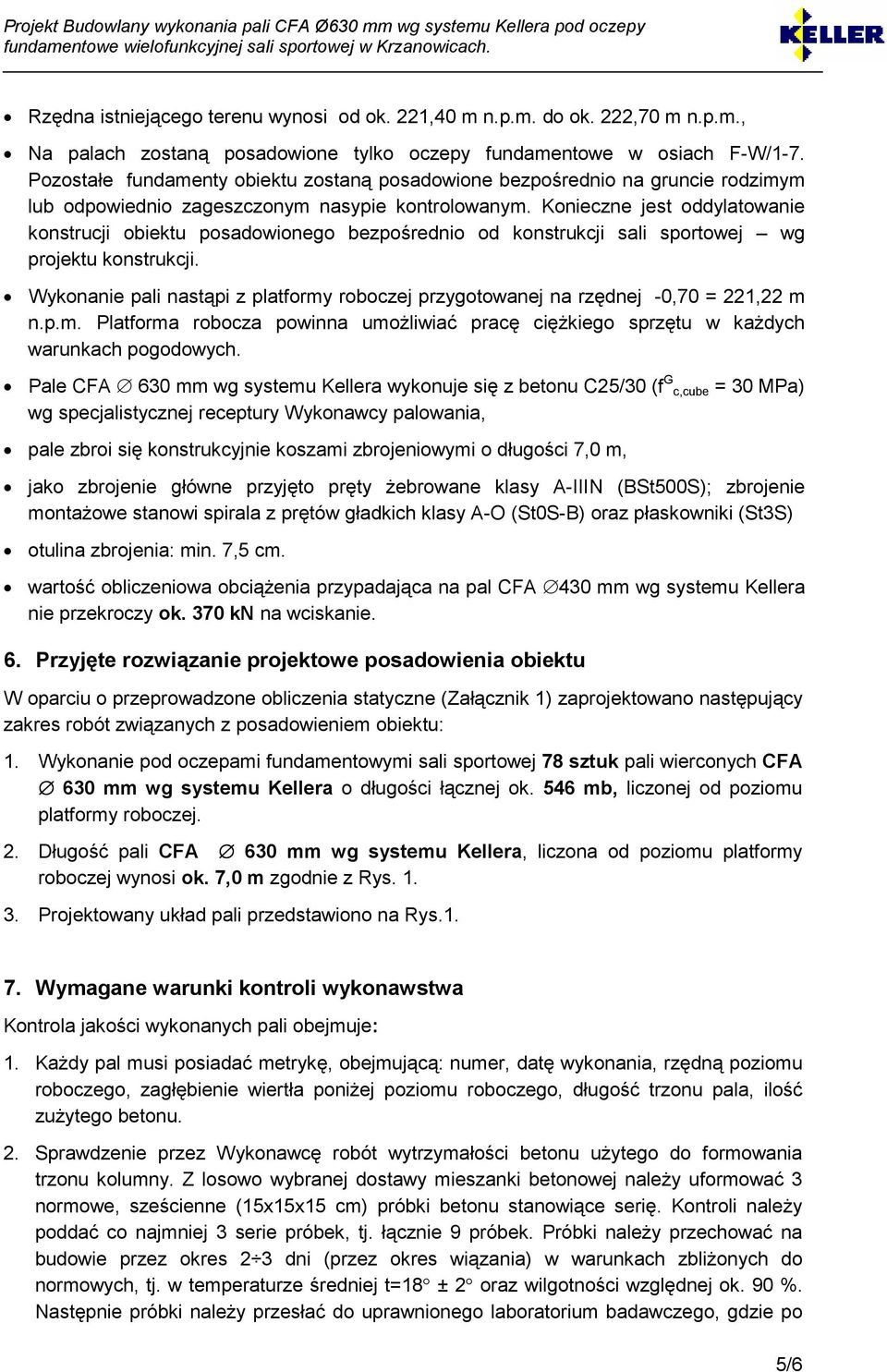

4 Rzędna istniejącego terenu wynosi od ok. 221,40 m n.p.m. do ok. 222,70 m n.p.m., Na palach zostaną posadowione tylko oczepy fundamentowe w osiach F-W/1-7. Pozostałe fundamenty obiektu zostaną posadowione bezpośrednio na gruncie rodzimym lub odpowiednio zageszczonym nasypie kontrolowanym. Konieczne jest oddylatowanie konstrucji obiektu posadowionego bezpośrednio od konstrukcji sali sportowej wg projektu konstrukcji. Wykonanie pali nastąpi z platformy roboczej przygotowanej na rzędnej -0,70 = 221,22 m n.p.m. Platforma robocza powinna umoŝliwiać pracę cięŝkiego sprzętu w kaŝdych warunkach pogodowych. Pale CFA 630 mm wg systemu Kellera wykonuje się z betonu C25/30 (f G c,cube = 30 MPa) wg specjalistycznej receptury Wykonawcy palowania, pale zbroi się konstrukcyjnie koszami zbrojeniowymi o długości 7,0 m, jako zbrojenie główne przyjęto pręty Ŝebrowane klasy A-IIIN (BSt500S); zbrojenie montaŝowe stanowi spirala z prętów gładkich klasy A-O (St0S-B) oraz płaskowniki (St3S) otulina zbrojenia: min. 7,5 cm. wartość obliczeniowa obciąŝenia przypadająca na pal CFA 430 mm wg systemu Kellera nie przekroczy ok. 370 kn na wciskanie. 6. Przyjęte rozwiązanie projektowe posadowienia obiektu W oparciu o przeprowadzone obliczenia statyczne (Załącznik 1) zaprojektowano następujący zakres robót związanych z posadowieniem obiektu: 1. Wykonanie pod oczepami fundamentowymi sali sportowej 78 sztuk pali wierconych CFA 630 mm wg systemu Kellera o długości łącznej ok. 546 mb, liczonej od poziomu platformy roboczej. 2. Długość pali CFA 630 mm wg systemu Kellera, liczona od poziomu platformy roboczej wynosi ok. 7,0 m zgodnie z Rys Projektowany układ pali przedstawiono na Rys Wymagane warunki kontroli wykonawstwa Kontrola jakości wykonanych pali obejmuje: 1. KaŜdy pal musi posiadać metrykę, obejmującą: numer, datę wykonania, rzędną poziomu roboczego, zagłębienie wiertła poniŝej poziomu roboczego, długość trzonu pala, ilość zuŝytego betonu. 2. Sprawdzenie przez Wykonawcę robót wytrzymałości betonu uŝytego do formowania trzonu kolumny. Z losowo wybranej dostawy mieszanki betonowej naleŝy uformować 3 normowe, sześcienne (15x15x15 cm) próbki betonu stanowiące serię. Kontroli naleŝy poddać co najmniej 3 serie próbek, tj. łącznie 9 próbek. Próbki naleŝy przechować na budowie przez okres 2 3 dni (przez okres wiązania) w warunkach zbliŝonych do normowych, tj. w temperaturze średniej t=18 ± 2 oraz wilgotności względnej ok. 90 %. Następnie próbki naleŝy przesłać do uprawnionego laboratorium badawczego, gdzie po 5/6

Konieczne jest oddylatowanie konstrucji obiektu posadowionego bezpośrednio od konstrukcji sali sportowej wg projektu konstrukcji.

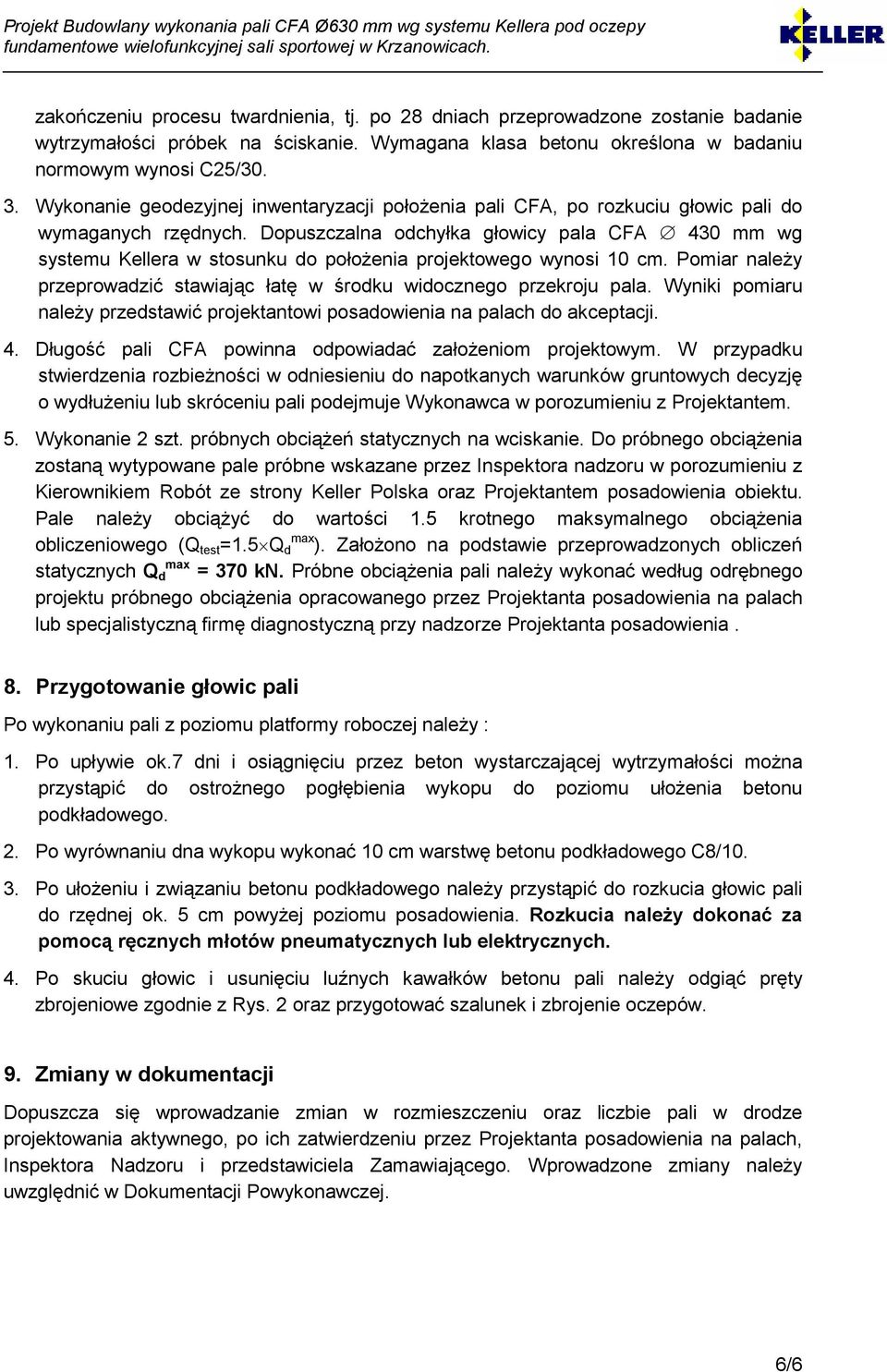

5 zakończeniu procesu twardnienia, tj. po 28 dniach przeprowadzone zostanie badanie wytrzymałości próbek na ściskanie. Wymagana klasa betonu określona w badaniu normowym wynosi C25/ Wykonanie geodezyjnej inwentaryzacji połoŝenia pali CFA, po rozkuciu głowic pali do wymaganych rzędnych. Dopuszczalna odchyłka głowicy pala CFA 430 mm wg systemu Kellera w stosunku do połoŝenia projektowego wynosi 10 cm. Pomiar naleŝy przeprowadzić stawiając łatę w środku widocznego przekroju pala. Wyniki pomiaru naleŝy przedstawić projektantowi posadowienia na palach do akceptacji. 4. Długość pali CFA powinna odpowiadać załoŝeniom projektowym. W przypadku stwierdzenia rozbieŝności w odniesieniu do napotkanych warunków gruntowych decyzję o wydłuŝeniu lub skróceniu pali podejmuje Wykonawca w porozumieniu z Projektantem. 5. Wykonanie 2 szt. próbnych obciąŝeń statycznych na wciskanie. Do próbnego obciąŝenia zostaną wytypowane pale próbne wskazane przez Inspektora nadzoru w porozumieniu z Kierownikiem Robót ze strony Keller Polska oraz Projektantem posadowienia obiektu. Pale naleŝy obciąŝyć do wartości 1.5 krotnego maksymalnego obciąŝenia obliczeniowego (Q test =1.5 Q d max ). ZałoŜono na podstawie przeprowadzonych obliczeń statycznych Q d max = 370 kn. Próbne obciąŝenia pali naleŝy wykonać według odrębnego projektu próbnego obciąŝenia opracowanego przez Projektanta posadowienia na palach lub specjalistyczną firmę diagnostyczną przy nadzorze Projektanta posadowienia. 8. Przygotowanie głowic pali Po wykonaniu pali z poziomu platformy roboczej naleŝy : 1. Po upływie ok.7 dni i osiągnięciu przez beton wystarczającej wytrzymałości moŝna przystąpić do ostroŝnego pogłębienia wykopu do poziomu ułoŝenia betonu podkładowego. 2. Po wyrównaniu dna wykopu wykonać 10 cm warstwę betonu podkładowego C8/ Po ułoŝeniu i związaniu betonu podkładowego naleŝy przystąpić do rozkucia głowic pali do rzędnej ok. 5 cm powyŝej poziomu posadowienia. Rozkucia naleŝy dokonać za pomocą ręcznych młotów pneumatycznych lub elektrycznych. 4. Po skuciu głowic i usunięciu luźnych kawałków betonu pali naleŝy odgiąć pręty zbrojeniowe zgodnie z Rys. 2 oraz przygotować szalunek i zbrojenie oczepów. 9. Zmiany w dokumentacji Dopuszcza się wprowadzanie zmian w rozmieszczeniu oraz liczbie pali w drodze projektowania aktywnego, po ich zatwierdzeniu przez Projektanta posadowienia na palach, Inspektora Nadzoru i przedstawiciela Zamawiającego. Wprowadzone zmiany naleŝy uwzględnić w Dokumentacji Powykonawczej. 6/6

Dopuszczalna odchyłka głowicy pala CFA 430 mm wg systemu Kellera w stosunku do połoŝenia projektowego wynosi 10 cm. Pomiar naleŝy przeprowadzić stawiając łatę w środku widocznego przekroju pala.
