Pale wbijane z rur stalowych zamkniętych

Wielkość: px

Rozpocząć pokaz od strony:

Download "Pale wbijane z rur stalowych zamkniętych"

Daria Walczak
9 lat temu
Przeglądów:

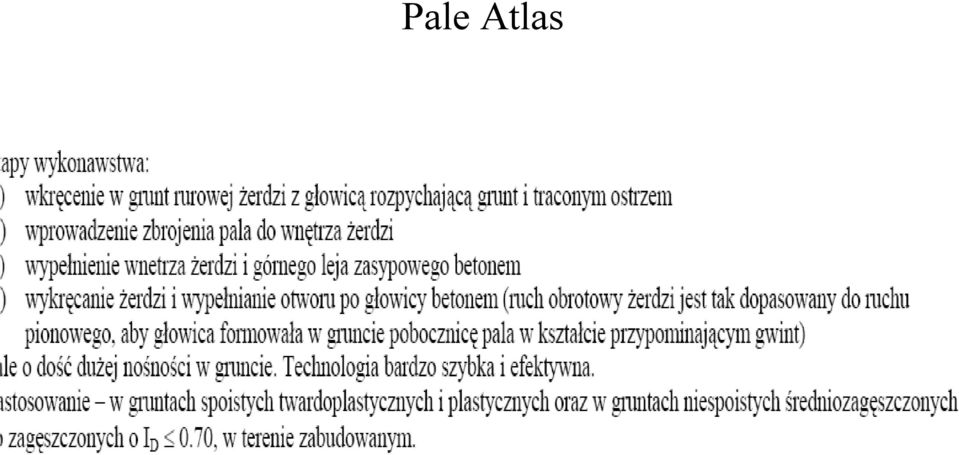

1 Pale Atlas

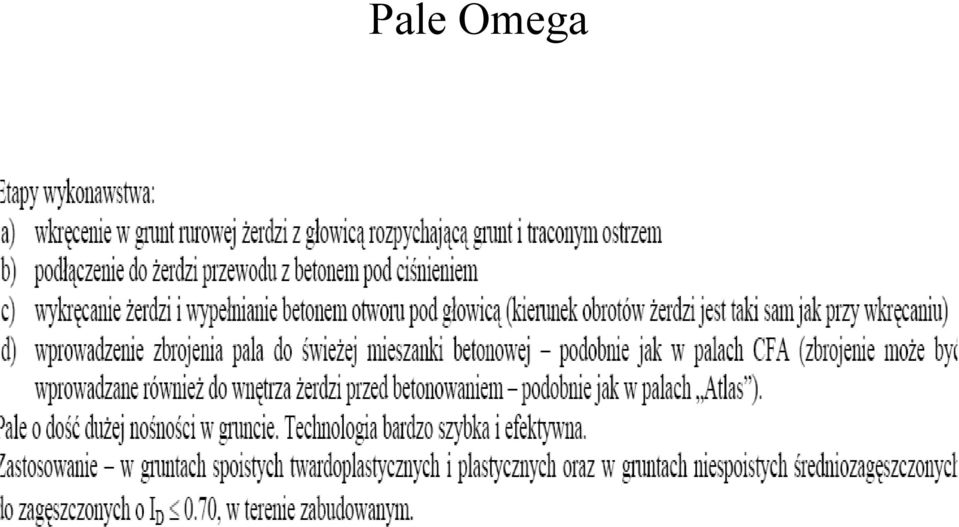

2 Pale Omega

3 Pale TUBEX

4 Pale wbijane z rur stalowych zamkniętych

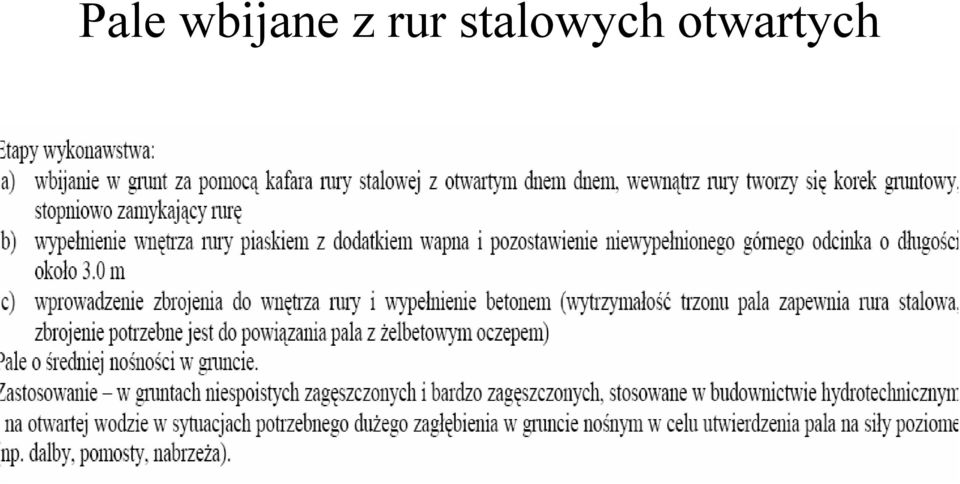

5 Pale wbijane z rur stalowych otwartych

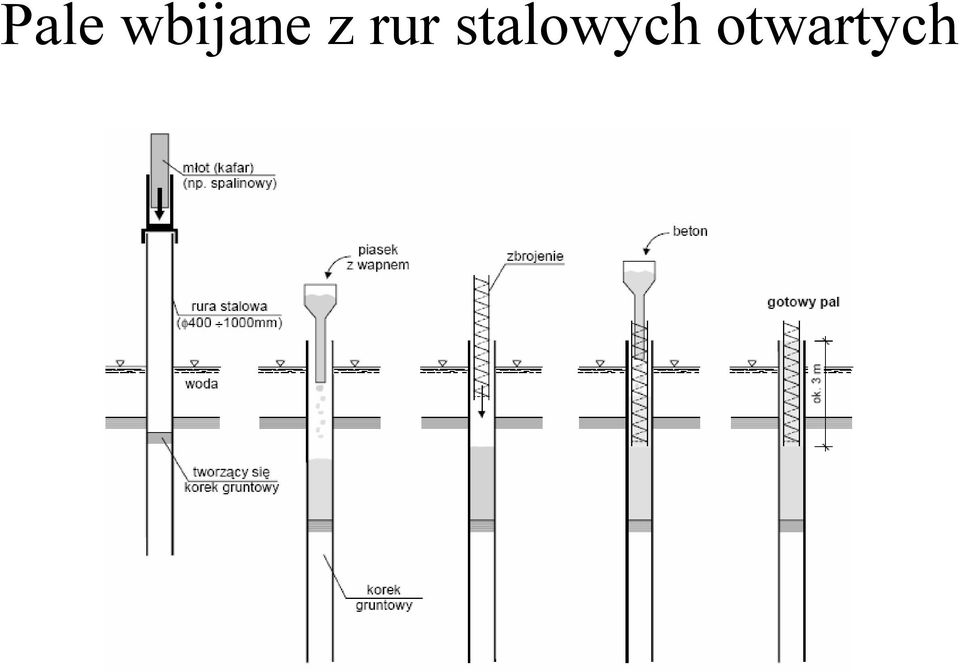

6 Pale wbijane z rur stalowych otwartych

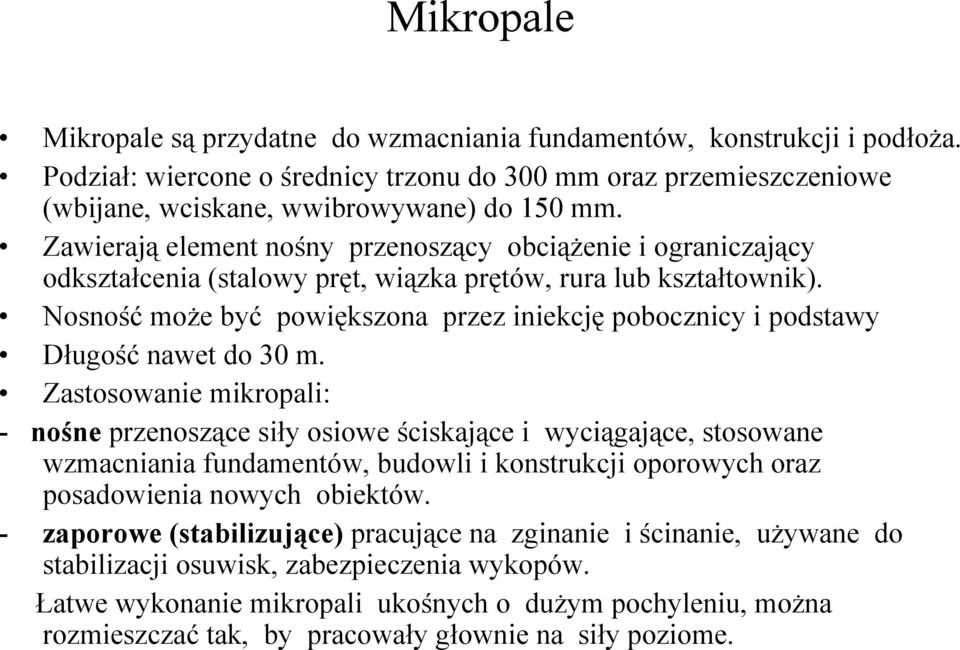

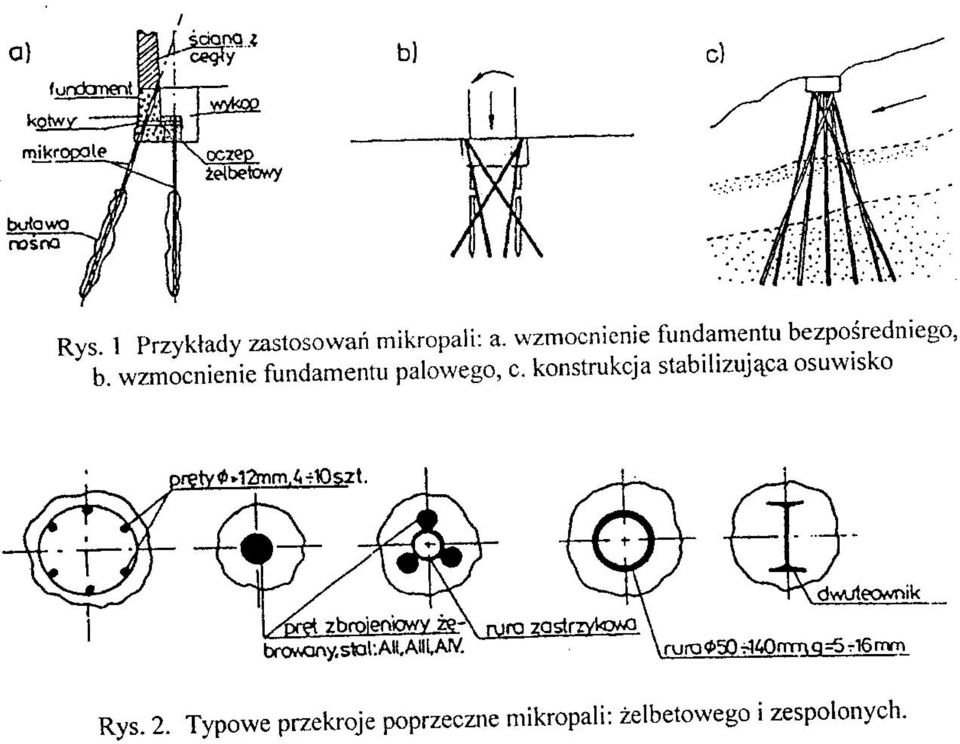

7 Mikropale Mikropale są przydatne do wzmacniania fundamentów, konstrukcji i podłoża. Podział: wiercone o średnicy trzonu do 300 mm oraz przemieszczeniowe (wbijane, wciskane, wwibrowywane) do 150 mm. Zawierają element nośny przenoszący obciążenie i ograniczający odkształcenia (stalowy pręt, wiązka prętów, rura lub kształtownik). Nosność może być powiększona przez iniekcję pobocznicy i podstawy Długość nawet do 30 m. Zastosowanie mikropali: - nośne przenoszące siły osiowe ściskające i wyciągające, stosowane wzmacniania fundamentów, budowli i konstrukcji oporowych oraz posadowienia nowych obiektów. - zaporowe (stabilizujące) pracujące na zginanie i ścinanie, używane do stabilizacji osuwisk, zabezpieczenia wykopów. Łatwe wykonanie mikropali ukośnych o dużym pochyleniu, można rozmieszczać tak, by pracowały głownie na siły poziome.

Nosność może być powiększona przez iniekcję pobocznicy i podstawy Długość nawet do 30 m.

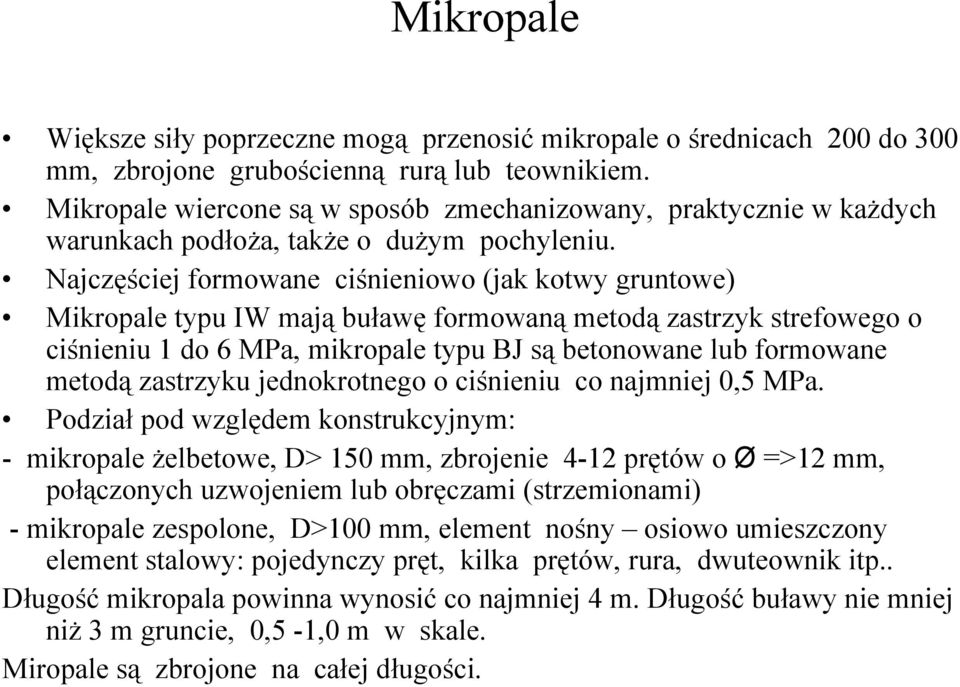

8 Mikropale Większe siły poprzeczne mogą przenosić mikropale o średnicach 200 do 300 mm, zbrojone grubościenną rurą lub teownikiem. Mikropale wiercone są w sposób zmechanizowany, praktycznie w każdych warunkach podłoża, także o dużym pochyleniu. Najczęściej formowane ciśnieniowo (jak kotwy gruntowe) Mikropale typu IW mają buławę formowaną metodą zastrzyk strefowego o ciśnieniu 1 do 6 MPa, mikropale typu BJ są betonowane lub formowane metodą zastrzyku jednokrotnego o ciśnieniu co najmniej 0,5 MPa. Podział pod względem konstrukcyjnym: - mikropale żelbetowe, D> 150 mm, zbrojenie 4-12 prętów o Ø =>12 mm, połączonych uzwojeniem lub obręczami (strzemionami) - mikropale zespolone, D>100 mm, element nośny osiowo umieszczony element stalowy: pojedynczy pręt, kilka prętów, rura, dwuteownik itp.. Długość mikropala powinna wynosić co najmniej 4 m. Długość buławy nie mniej niż 3 m gruncie, 0,5-1,0 m w skale. Miropale są zbrojone na całej długości.

Najczęściej formowane ciśnieniowo (jak kotwy gruntowe) Mikropale typu IW mają buławę formowaną metodą zastrzyk strefowego o ciśnieniu 1 do 6 MPa, mikropale typu BJ są betonowane lub formowane metodą

9 Mikropale Mikropale przemieszczeniowe są wykonywane z wbijanych lub wciskanych prefabrykatów, niekiedy wkręcanych rur stalowych, a także formowane w otworach uzyskanych przez wbicie rury formującej. Mikropale z rur stalowych o średnicy mm sięgają w bardzo słabych gruntach do głębokości 30 m. Mikropale te mogą mieć pochylenie do 30 0.

uzyskanych przez wbicie rury formującej.

11 Inne zastosowanie: kotwy Mikropale iniekcyjne

12 Pale jet-grouting

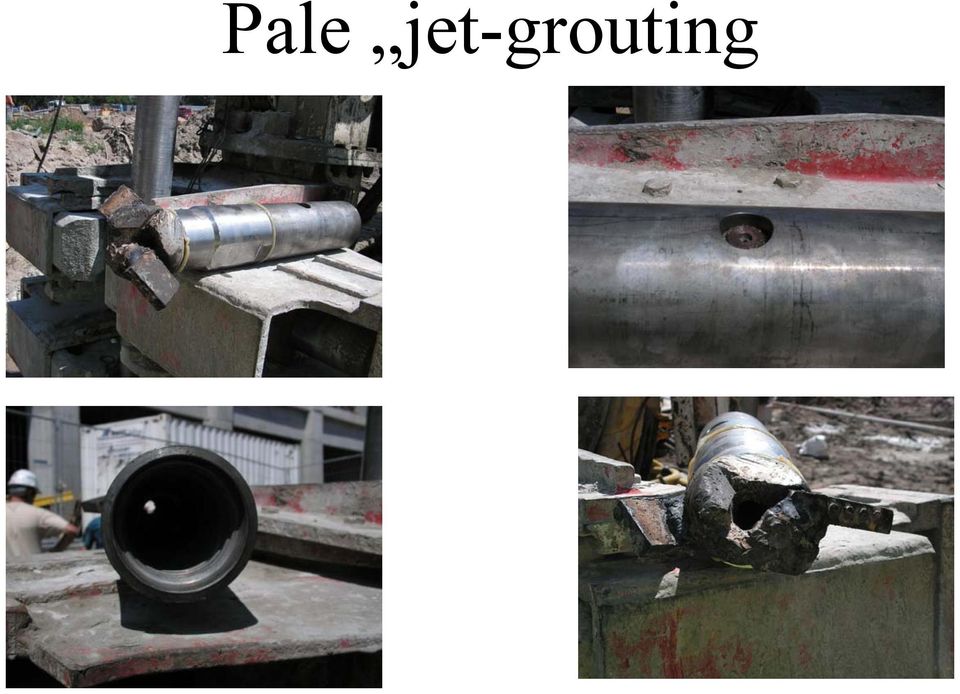

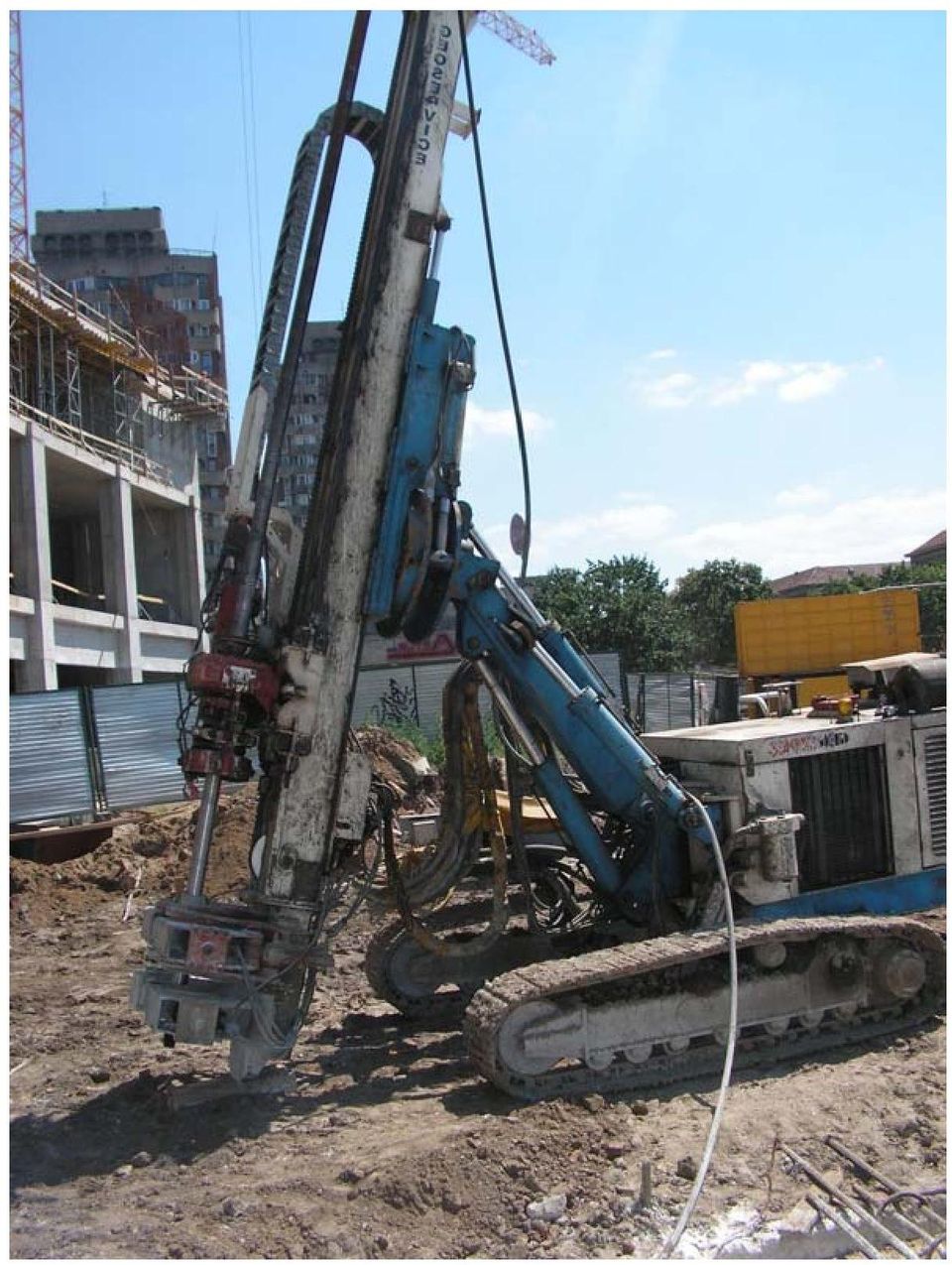

15 Pale jet-grouting

18 Badania nośności pali

19 Obliczenia statyczne układów palowych Obliczenia statyczne wykonuje się dla określenia sił wewnętrznych w palach oraz oczepie, przemieszczeń całego układu palowego. Metody obliczeniowe: metody klasyczne, metody numeryczne Metody klasyczne wprowadzają uproszczenia w schemacie konstrukcji palowej: oczep - sztywna bryła, pale jako wahacze (obustronnie przegubowe) lub pręty na podporach sprężystych. (metoda sztywnego oczepu).

Metody obliczeniowe: metody klasyczne, metody numeryczne Metody klasyczne wprowadzają uproszczenia w

20 Obliczenia statyczne układów palowych Metody numeryczne: - programy komputerowe do obliczania (metodą przemieszczeń) układów ramowych, rusztów belkowych, ramowo-płytowych - programy MES do obliczania układów płytowych, płytowo-prętowych, powłokowo-prętowych.

układów ramowych, rusztów belkowych, ramowo-płytowych - programy

21 Metoda klasyczna- sztywnego oczepu

22 Metoda klasyczna- sztywnego oczepu s osiadanie całkowite na podstawie próbnych obciążeń lub obliczeń osiadania. sb osiadanie w gruncie (bez skrócenia pala) W układach statycznie wyznaczalnych EA oraz Kz nie mają znaczenia w obliczeniach.

23 Metoda klasyczna- sztywnego oczepu- układy dwupalowe, trójpalowe, płaskie

24 Metoda klasyczna- sztywnego oczepu

25 Metoda klasyczna- sztywnego oczepu Metoda nie powinna być stosowana do układów z palami ukośnymi obciążonymi siłami poziomymi i pionowymi.

26 Metoda klasyczna- sztywnego oczepu układy wielopalowe

27 Metoda klasyczna - sztywnego oczepu płaski układ wielopalowy, płaski

28 Metoda klasyczna - sztywnego oczepu płaski układ wielopalowy, płaski

29 Metoda klasyczna - sztywnego oczepu układ wielopalowy, przestrzenny

31 Metody numeryczne Metody numeryczne: - dokładniejsza analiza układów i stosowanie schematów bardziej zbliżonych do rzeczywistości Metody statyki prętowej (numeryczne) - schematy statyczne: płyty, belki na podporach sprężystych, układy ramowe, układy płytowe z palami jako prętami współpracującymi ze sprężystym lub sprężysto-plastycznym podłożem gruntowym Metody MES, większość programów do zagadnień płaskich (płaski stan odkształcenia), do zagadnień pali potrzebne raczej programy 3D (przestrzenne, nie osiowo symetryczne)

32 Metoda sprężystego oczepu na podporach sprężystych

33 Metoda sprężystego oczepu na podporach sprężystych Nie ma tablic dla rozwiązań belek na podporach sprężystych, istnieją tablice do rozwiązań belek na podporach stałych (tablice Winklera) Modelowanie belek na podporach stałych palach jest obarczone błędem w przypadku złożonego obciążenia (obciążenie równomiernie rozłożone por. ćwiczenia może być w ten sposób rozwiązywane) Rozwiązanie dla podpór liniowo sprężystych lub podpór nieliniowo-sprężystych Można uwzględnić technologię pala w Kz

34 Metoda sprężystego oczepu na podporach sprężystych Jednakowe charakterystyki dla podpór sprężystych - - sztywności pali są stałe

35 Sztywność podpory palowej

36 Metoda sprężystego oczepu na podporach sprężystych

37 Metoda sprężystego oczepu na podporach sprężystych z uwzględnieniem nierównomiernej sztywności osiowej pali Metoda uwzględnia oddziaływanie wzajemne pali w grupie: pale skrajne osiadają mniej, pale środkowe (wewnętrzne) osiadają więcej. Sztywności pali określone wzorem: kz = Q/s ulegają zmianie.

38 Metoda sprężystego oczepu na podporach sprężystych z uwzględnieniem nierównomiernej sztywności osiowej pali

39 Metoda sprężystego oczepu na podporach sprężystych z uwzględnieniem nierównomiernej sztywności osiowej pali

40 Metoda sprężystego oczepu na podporach sprężystych z uwzględnieniem nierównomiernej sztywności osiowej pali W metodzie sprężystego oczepu oraz w metodzie z uwzględnieniem nierównomiernej sztywności osiowej pali otrzymuje się tylko siły osiowe w palach, brak wartości momentów zginających.

41 Obliczanie ustrojów palowych metodą współpracy pali ze sprężysto-plastycznym ośrodkiem gruntowym Metoda pozwala wyznaczyć siły osiowe oraz momenty zginające w palach. Podpory sprężyste wzdłuż osi pala oraz prostopadłe do osi pala Skomplikowane algorytmy wyznaczania sztywności podpór sprężystych. Metoda przydatna w przypadku działania obciążeń poziomych. Metoda najbardziej uniwersalna.

42 Obliczanie ustrojów palowych metodą współpracy pali ze sprężysto-plastycznym ośrodkiem gruntowym

43 Obliczanie ustrojów palowych metodą współpracy pali ze sprężysto-plastycznym ośrodkiem gruntowym

44 Badania nośności pali

45 Próbne obciążenia pali

46 Próbne obciążenia pali

47 Próbne obciążenia pali

48 Próbne obciążenia pali stanowisko kotwione

49 Próbne obciążenia pali stanowisko kotwione

50 Próbne obciążenia pali stanowisko balastowe

51 Próbne obciążenia pali stanowisko balastowe-kotwione

52 Próbne obciążenia pali stanowisko kotwione

59 Próbne obciążenia pali

60 Próbne obciążenia pali interpretacja wyników

61 Próbne obciążenia pali interpretacja wyników

63 Zbrojenie pali ustrojów palowych - połączenia

64 Zastosowania pali fundamentowych w obiektach mostowych

65 Most w ciągu autostradowej obwodnicy Wrocławia

71 Q r = 7400 kn; Q max = kn

72 Wiadukt Millau

73 Most III Tysiąclecia w Gdańsku

80 Most podwieszony im. Solidarności w Płocku (prze Wisłę)

82 Fundamenty podpór zostały posadowione na wierconych palach wielkośrednicowych o średnicy 150 cm, których podstawy oparto w warstwie iłów twardoplastycznych

90 Most drogowy przez Bug w Wyszkowie

92 Wszystkie podpory na terenie zalewowym składają się z dwóch niezależnych filarów opartych na niezależnych płytach fundamentowych zwieńczających pale wiercone o średnicy 150 cm, z wyciąganą rurą obsadową.
