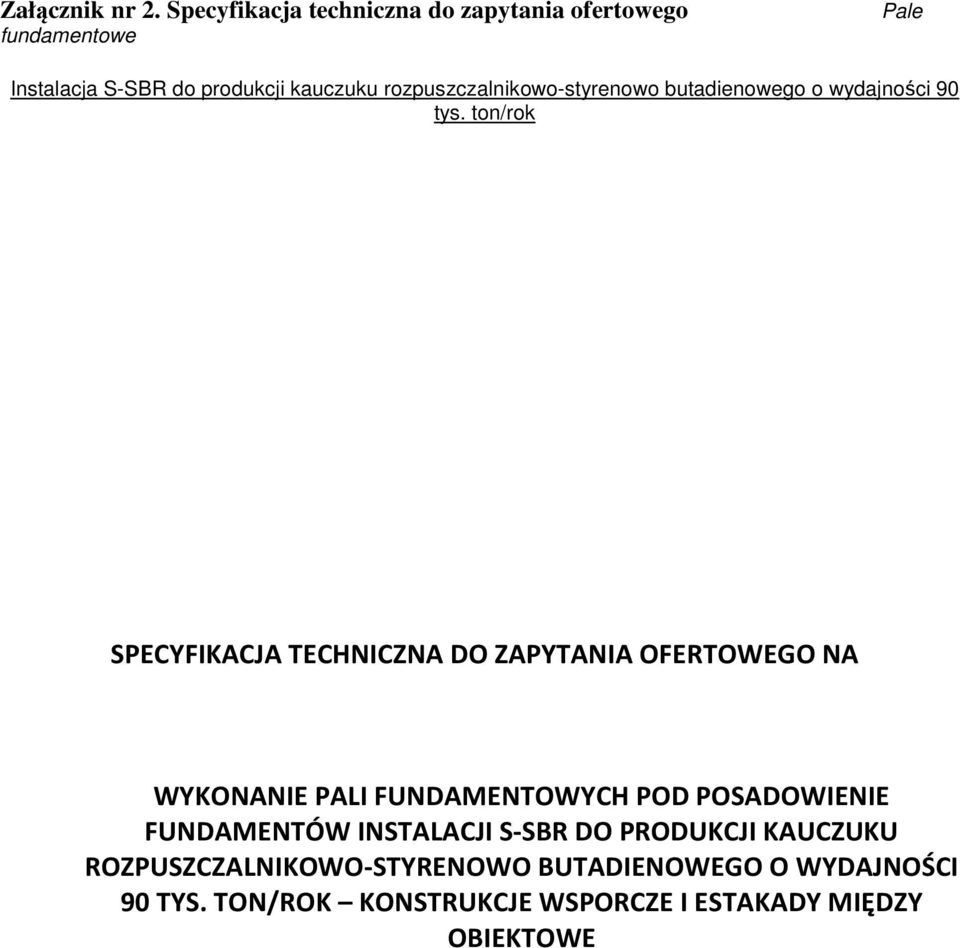

1 Załącznik nr 2. Specyfikacja techniczna do zapytania ofertowego fundamentowe Pale SPECYFIKACJA TECHNICZNA DO ZAPYTANIA OFERTOWEGO NA WYKONANIE PALI FUNDAMENTOWYCH POD POSADOWIENIE FUNDAMENTÓW INSTALACJI S-SBR DO PRODUKCJI KAUCZUKU ROZPUSZCZALNIKOWO-STYRENOWO BUTADIENOWEGO O WYDAJNOŚCI 90 TYS. TON/ROK KONSTRUKCJE WSPORCZE I ESTAKADY MIĘDZY OBIEKTOWE

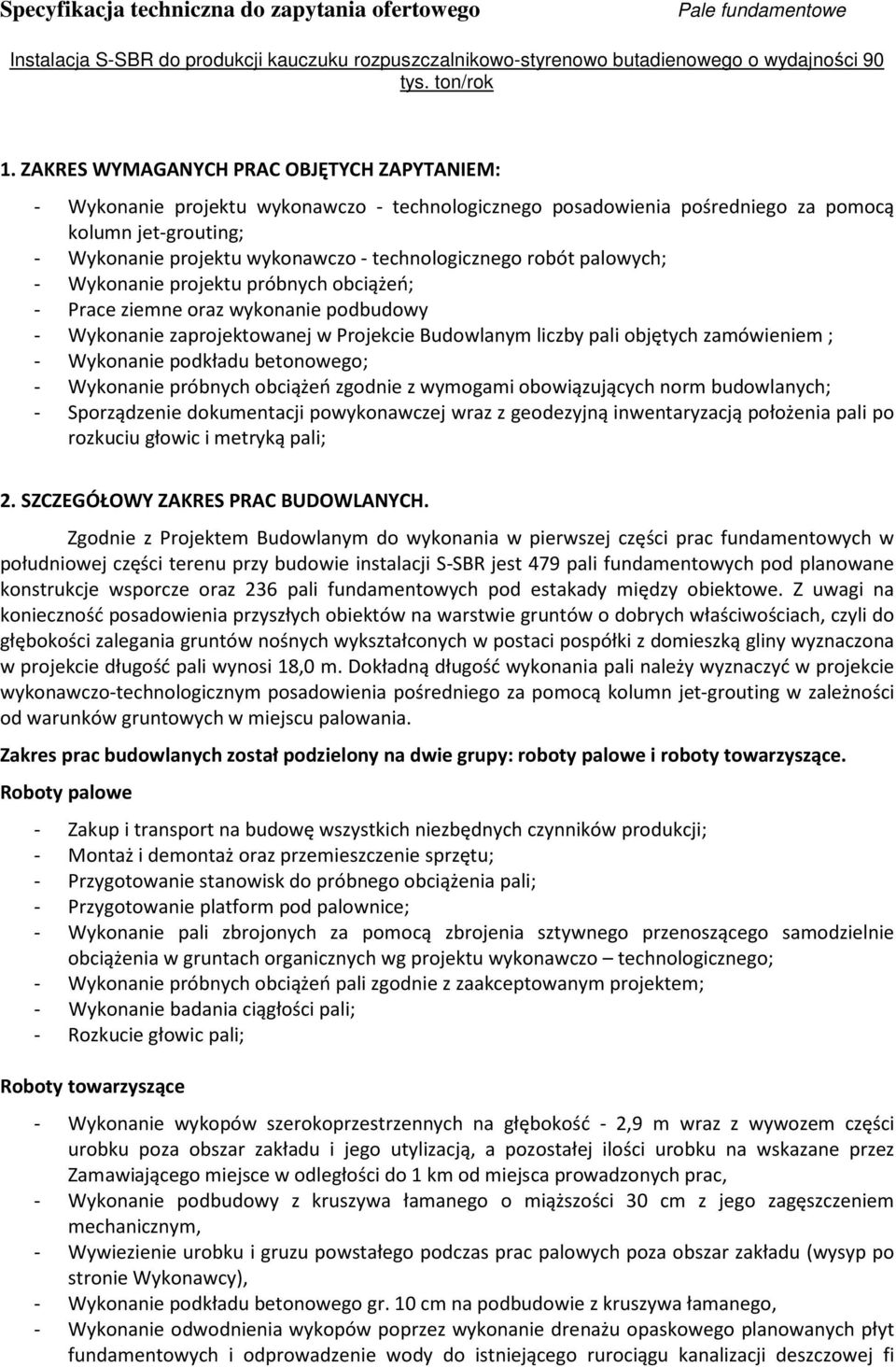

2 1. ZAKRES WYMAGANYCH PRAC OBJĘTYCH ZAPYTANIEM: - Wykonanie projektu wykonawczo - technologicznego posadowienia pośredniego za pomocą kolumn jet-grouting; - Wykonanie projektu wykonawczo - technologicznego robót palowych; - Wykonanie projektu próbnych obciążeń; - Prace ziemne oraz wykonanie podbudowy - Wykonanie zaprojektowanej w Projekcie Budowlanym liczby pali objętych zamówieniem ; - Wykonanie podkładu betonowego; - Wykonanie próbnych obciążeń zgodnie z wymogami obowiązujących norm budowlanych; - Sporządzenie dokumentacji powykonawczej wraz z geodezyjną inwentaryzacją położenia pali po rozkuciu głowic i metryką pali; 2. SZCZEGÓŁOWY ZAKRES PRAC BUDOWLANYCH. Zgodnie z Projektem Budowlanym do wykonania w pierwszej części prac fundamentowych w południowej części terenu przy budowie instalacji S-SBR jest 479 pali fundamentowych pod planowane konstrukcje wsporcze oraz 236 pali fundamentowych pod estakady między obiektowe. Z uwagi na konieczność posadowienia przyszłych obiektów na warstwie gruntów o dobrych właściwościach, czyli do głębokości zalegania gruntów nośnych wykształconych w postaci pospółki z domieszką gliny wyznaczona w projekcie długość pali wynosi 18,0 m. Dokładną długość wykonania pali należy wyznaczyć w projekcie wykonawczo-technologicznym posadowienia pośredniego za pomocą kolumn jet-grouting w zależności od warunków gruntowych w miejscu palowania. Zakres prac budowlanych został podzielony na dwie grupy: roboty palowe i roboty towarzyszące. Roboty palowe - Zakup i transport na budowę wszystkich niezbędnych czynników produkcji; - Montaż i demontaż oraz przemieszczenie sprzętu; - Przygotowanie stanowisk do próbnego obciążenia pali; - Przygotowanie platform pod palownice; - Wykonanie pali zbrojonych za pomocą zbrojenia sztywnego przenoszącego samodzielnie obciążenia w gruntach organicznych wg projektu wykonawczo technologicznego; - Wykonanie próbnych obciążeń pali zgodnie z zaakceptowanym projektem; - Wykonanie badania ciągłości pali; - Rozkucie głowic pali; Roboty towarzyszące - Wykonanie wykopów szerokoprzestrzennych na głębokość - 2,9 m wraz z wywozem części urobku poza obszar zakładu i jego utylizacją, a pozostałej ilości urobku na wskazane przez Zamawiającego miejsce w odległości do 1 km od miejsca prowadzonych prac, - Wykonanie podbudowy z kruszywa łamanego o miąższości 30 cm z jego zagęszczeniem mechanicznym, - Wywiezienie urobku i gruzu powstałego podczas prac palowych poza obszar zakładu (wysyp po stronie Wykonawcy), - Wykonanie podkładu betonowego gr. 10 cm na podbudowie z kruszywa łamanego, - Wykonanie odwodnienia wykopów poprzez wykonanie drenażu opaskowego planowanych płyt fundamentowych i odprowadzenie wody do istniejącego rurociągu kanalizacji deszczowej fi

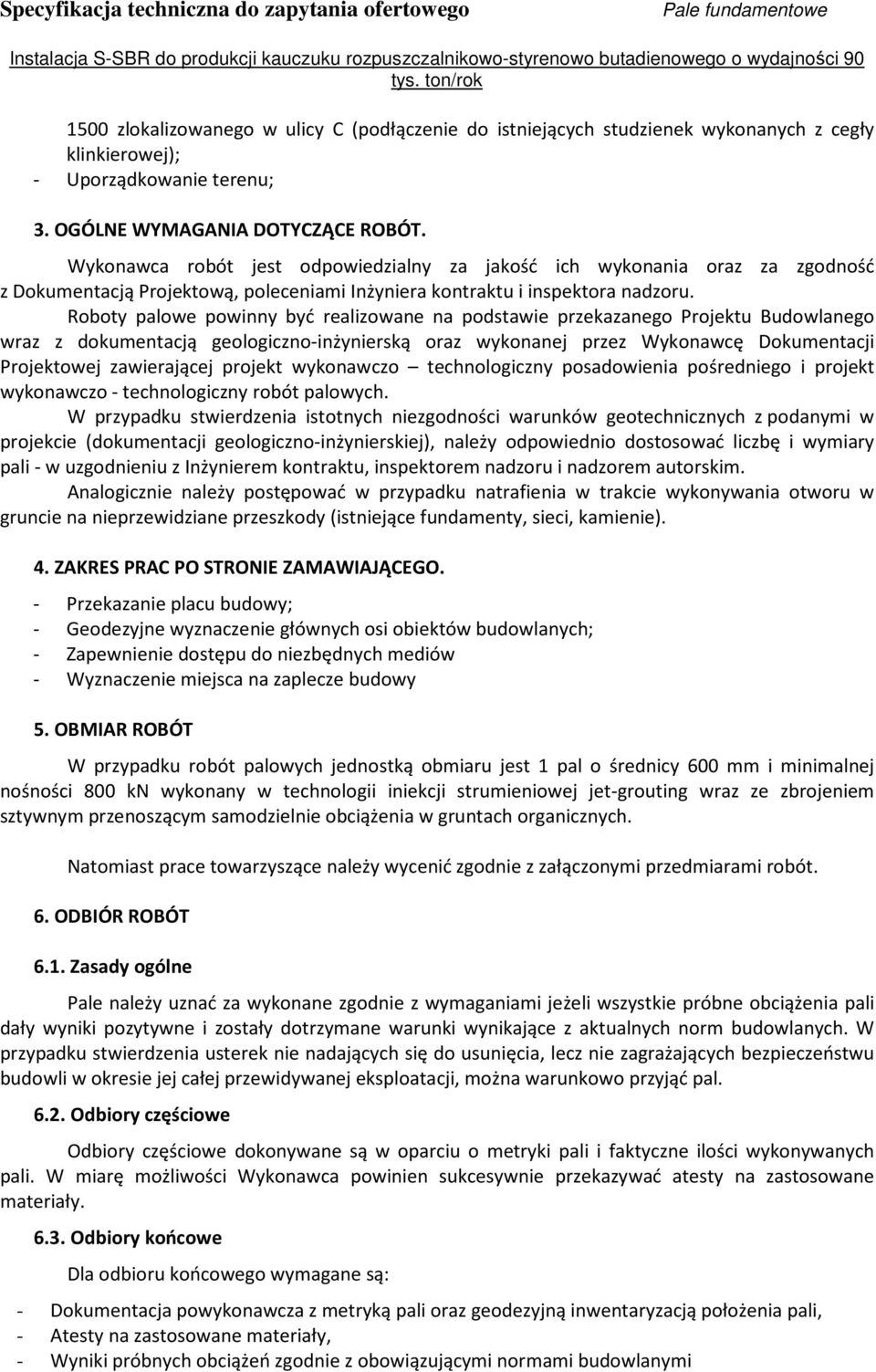

3 1500 zlokalizowanego w ulicy C (podłączenie do istniejących studzienek wykonanych z cegły klinkierowej); - Uporządkowanie terenu; 3. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, poleceniami Inżyniera kontraktu i inspektora nadzoru. Roboty palowe powinny być realizowane na podstawie przekazanego Projektu Budowlanego wraz z dokumentacją geologiczno-inżynierską oraz wykonanej przez Wykonawcę Dokumentacji Projektowej zawierającej projekt wykonawczo technologiczny posadowienia pośredniego i projekt wykonawczo - technologiczny robót palowych. W przypadku stwierdzenia istotnych niezgodności warunków geotechnicznych z podanymi w projekcie (dokumentacji geologiczno-inżynierskiej), należy odpowiednio dostosować liczbę i wymiary pali - w uzgodnieniu z Inżynierem kontraktu, inspektorem nadzoru i nadzorem autorskim. Analogicznie należy postępować w przypadku natrafienia w trakcie wykonywania otworu w gruncie na nieprzewidziane przeszkody (istniejące fundamenty, sieci, kamienie). 4. ZAKRES PRAC PO STRONIE ZAMAWIAJĄCEGO. - Przekazanie placu budowy; - Geodezyjne wyznaczenie głównych osi obiektów budowlanych; - Zapewnienie dostępu do niezbędnych mediów - Wyznaczenie miejsca na zaplecze budowy 5. OBMIAR ROBÓT W przypadku robót palowych jednostką obmiaru jest 1 pal o średnicy 600 mm i minimalnej nośności 800 kn wykonany w technologii iniekcji strumieniowej jet-grouting wraz ze zbrojeniem sztywnym przenoszącym samodzielnie obciążenia w gruntach organicznych. Natomiast prace towarzyszące należy wycenić zgodnie z załączonymi przedmiarami robót. 6. ODBIÓR ROBÓT 6.1. Zasady ogólne Pale należy uznać za wykonane zgodnie z wymaganiami jeżeli wszystkie próbne obciążenia pali dały wyniki pozytywne i zostały dotrzymane warunki wynikające z aktualnych norm budowlanych. W przypadku stwierdzenia usterek nie nadających się do usunięcia, lecz nie zagrażających bezpieczeństwu budowli w okresie jej całej przewidywanej eksploatacji, można warunkowo przyjąć pal Odbiory częściowe Odbiory częściowe dokonywane są w oparciu o metryki pali i faktyczne ilości wykonywanych pali. W miarę możliwości Wykonawca powinien sukcesywnie przekazywać atesty na zastosowane materiały Odbiory końcowe Dla odbioru końcowego wymagane są: - Dokumentacja powykonawcza z metryką pali oraz geodezyjną inwentaryzacją położenia pali, - Atesty na zastosowane materiały, - Wyniki próbnych obciążeń zgodnie z obowiązującymi normami budowlanymi

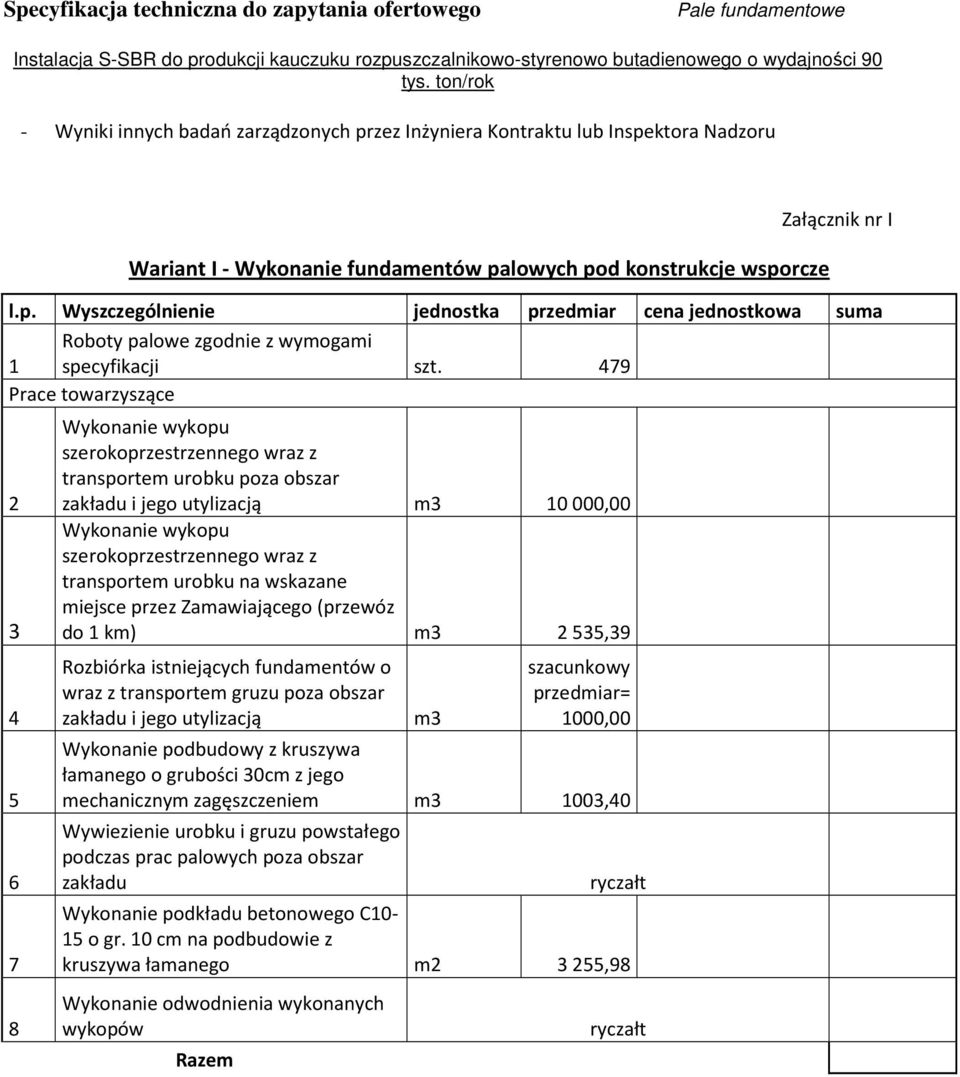

4 - Wyniki innych badań zarządzonych przez Inżyniera Kontraktu lub Inspektora Nadzoru Wariant I - Wykonanie fundamentów palowych pod konstrukcje wsporcze Załącznik nr I l.p. Wyszczególnienie jednostka przedmiar cena jednostkowa suma 1 Roboty palowe zgodnie z wymogami specyfikacji szt. 479 Prace towarzyszące transportem urobku poza obszar zakładu i jego utylizacją m ,00 transportem urobku na wskazane miejsce przez Zamawiającego (przewóz do 1 km) m3 2535,39 Rozbiórka istniejących fundamentów o wraz z transportem gruzu poza obszar zakładu i jego utylizacją m3 szacunkowy przedmiar= 1000,00 Wykonanie podbudowy z kruszywa łamanego o grubości 30cm z jego mechanicznym zagęszczeniem m3 1003,40 Wywiezienie urobku i gruzu powstałego podczas prac palowych poza obszar zakładu Wykonanie podkładu betonowego C10-15 o gr. 10 cm na podbudowie z kruszywa łamanego m2 3255,98 Wykonanie odwodnienia wykonanych wykopów Razem

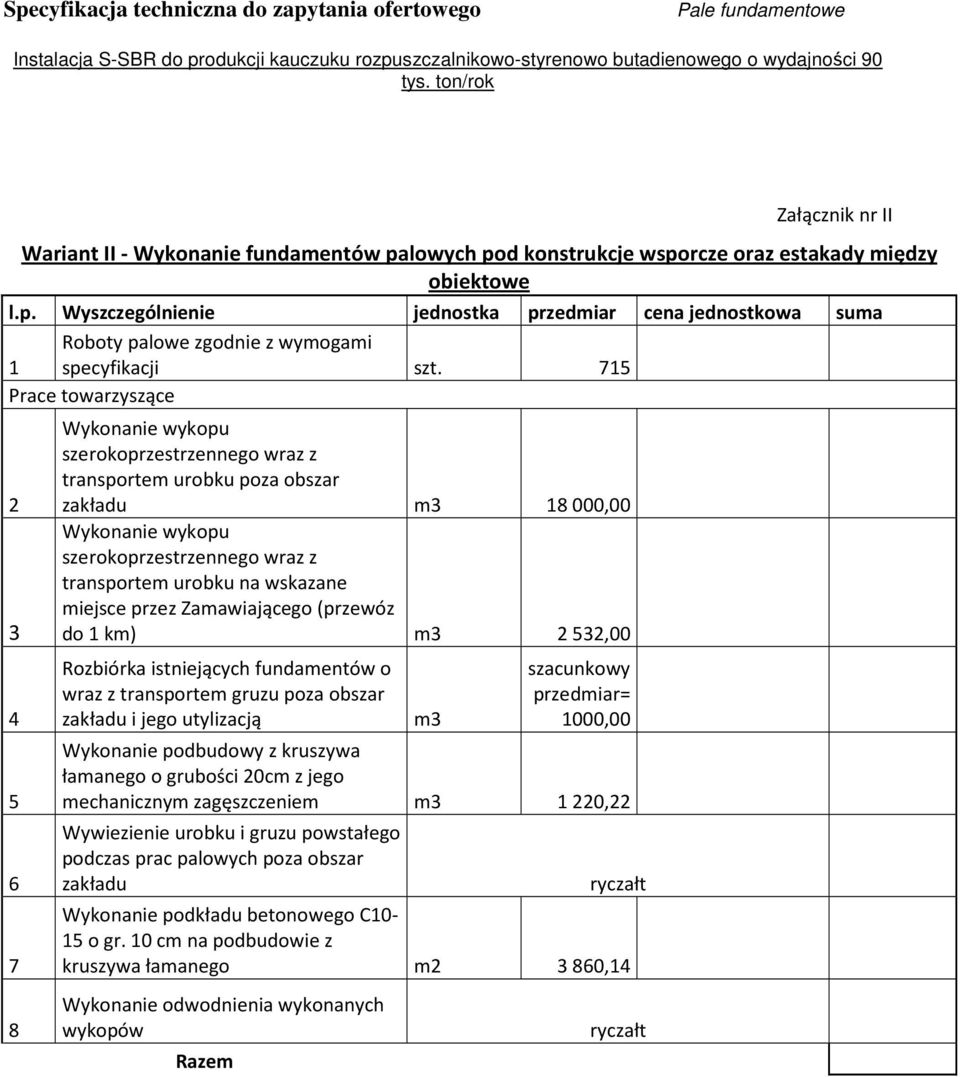

5 Załącznik nr II Wariant II - Wykonanie fundamentów palowych pod konstrukcje wsporcze oraz estakady między obiektowe l.p. Wyszczególnienie jednostka przedmiar cena jednostkowa suma 1 Roboty palowe zgodnie z wymogami specyfikacji szt. 715 Prace towarzyszące transportem urobku poza obszar zakładu m ,00 transportem urobku na wskazane miejsce przez Zamawiającego (przewóz do 1 km) m3 2532,00 Rozbiórka istniejących fundamentów o wraz z transportem gruzu poza obszar zakładu i jego utylizacją m3 szacunkowy przedmiar= 1000,00 Wykonanie podbudowy z kruszywa łamanego o grubości 20cm z jego mechanicznym zagęszczeniem m3 1220,22 Wywiezienie urobku i gruzu powstałego podczas prac palowych poza obszar zakładu Wykonanie podkładu betonowego C10-15 o gr. 10 cm na podbudowie z kruszywa łamanego m2 3860,14 Wykonanie odwodnienia wykonanych wykopów Razem
