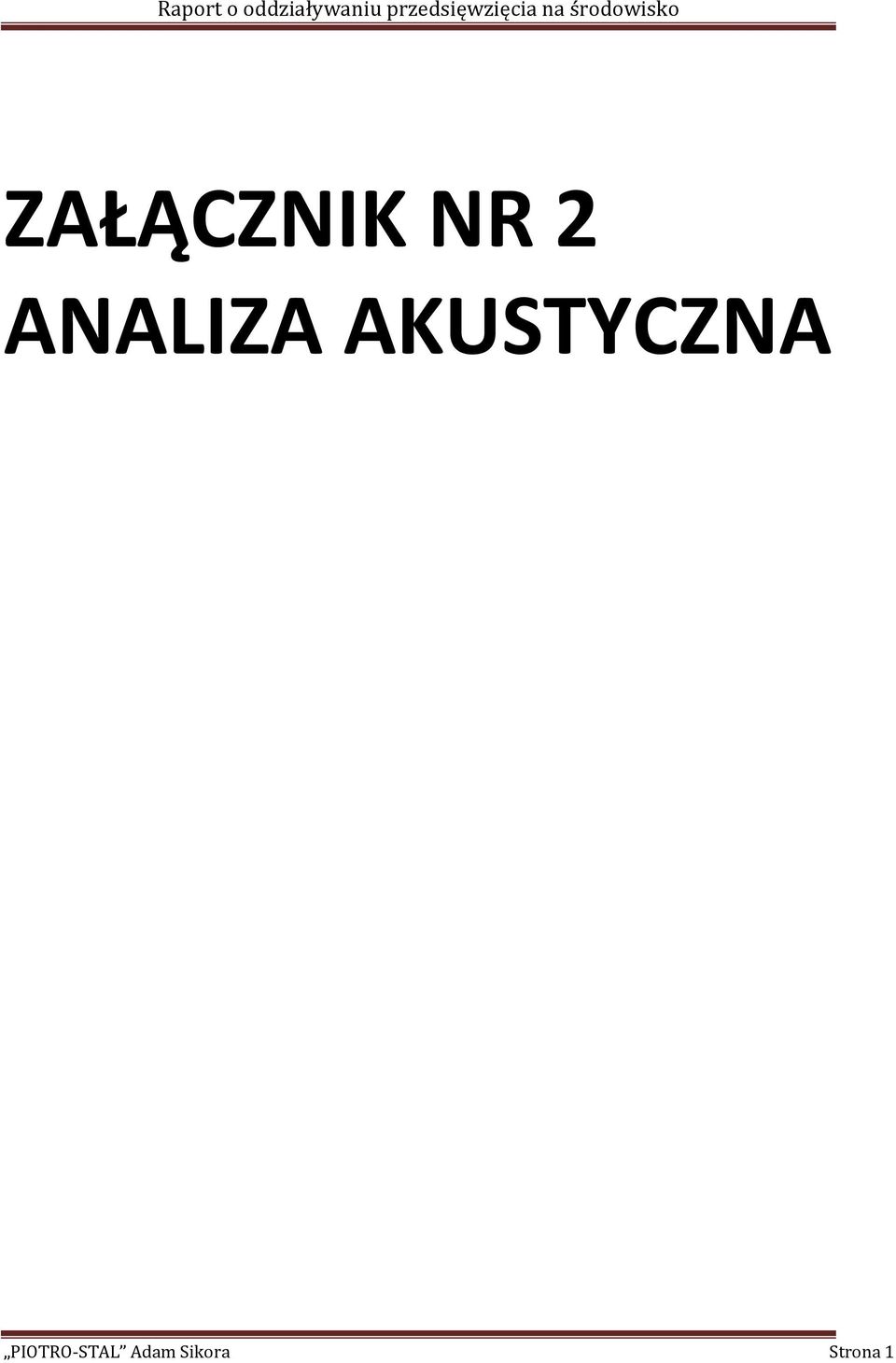

1 ZAŁĄCZNIK NR 2 ANALIZA AKUSTYCZNA PIOTRO-STAL Adam Sikora Strona 1

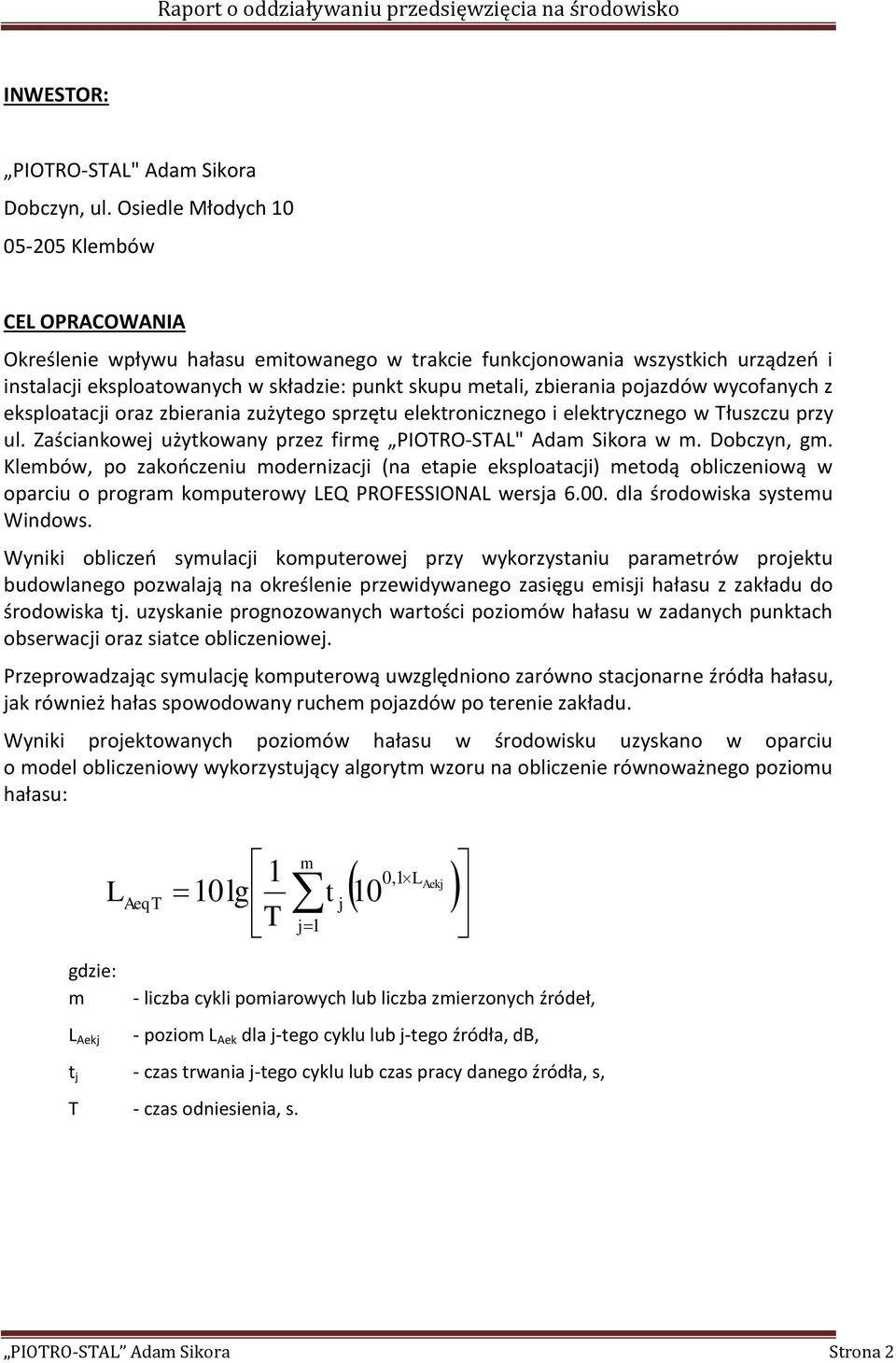

2 INWESTOR: PIOTRO-STAL" Adam Sikora Dobczyn, ul. Osiedle Młodych Klembów CEL OPRACOWANIA Określenie wpływu hałasu emitowanego w trakcie funkcjonowania wszystkich urządzeń i instalacji eksploatowanych w składzie: punkt skupu metali, zbierania pojazdów wycofanych z eksploatacji oraz zbierania zużytego sprzętu elektronicznego i elektrycznego w Tłuszczu przy ul. Zaściankowej użytkowany przez firmę PIOTRO-STAL" Adam Sikora w m. Dobczyn, gm. Klembów, po zakończeniu modernizacji (na etapie eksploatacji) metodą obliczeniową w oparciu o program komputerowy LEQ PROFESSIONAL wersja dla środowiska systemu Windows. Wyniki obliczeń symulacji komputerowej przy wykorzystaniu parametrów projektu budowlanego pozwalają na określenie przewidywanego zasięgu emisji hałasu z zakładu do środowiska tj. uzyskanie prognozowanych wartości poziomów hałasu w zadanych punktach obserwacji oraz siatce obliczeniowej. Przeprowadzając symulację komputerową uwzględniono zarówno stacjonarne źródła hałasu, jak również hałas spowodowany ruchem pojazdów po terenie zakładu. Wyniki projektowanych poziomów hałasu w środowisku uzyskano w oparciu o model obliczeniowy wykorzystujący algorytm wzoru na obliczenie równoważnego poziomu hałasu: L gdzie: m L Aekj 1 10lg T m AeqT t j j ,1 L Aekj - liczba cykli pomiarowych lub liczba zmierzonych źródeł, - poziom L Aek dla j-tego cyklu lub j-tego źródła, db, t j - czas trwania j-tego cyklu lub czas pracy danego źródła, s, T - czas odniesienia, s. PIOTRO-STAL Adam Sikora Strona 2

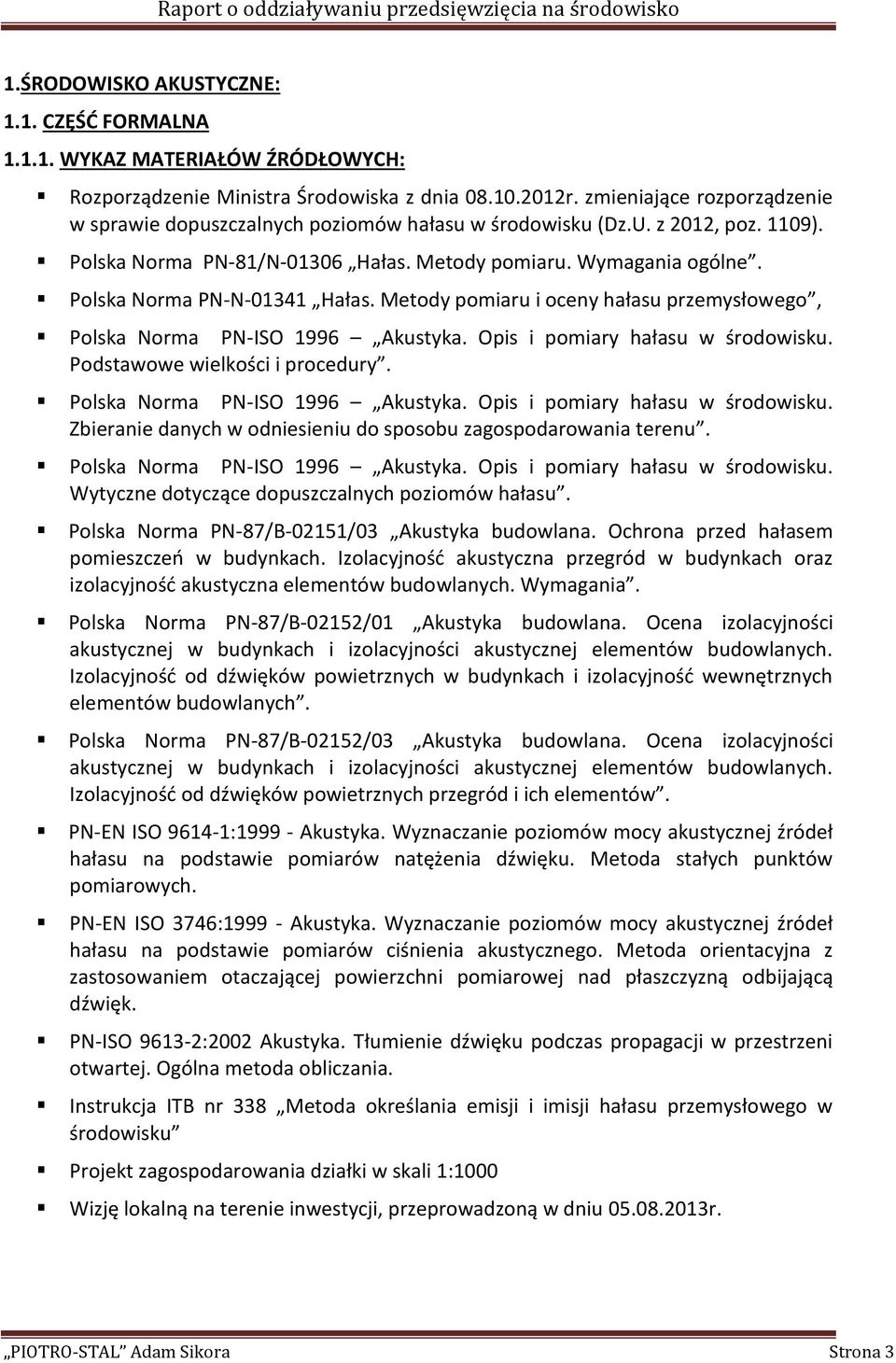

3 1.ŚRODOWISKO AKUSTYCZNE: 1.1. CZĘŚĆ FORMALNA WYKAZ MATERIAŁÓW ŹRÓDŁOWYCH: Rozporządzenie Ministra Środowiska z dnia r. zmieniające rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U. z 2012, poz. 1109). Polska Norma PN-81/N Hałas. Metody pomiaru. Wymagania ogólne. Polska Norma PN-N Hałas. Metody pomiaru i oceny hałasu przemysłowego, Polska Norma PN-ISO 1996 Akustyka. Opis i pomiary hałasu w środowisku. Podstawowe wielkości i procedury. Polska Norma PN-ISO 1996 Akustyka. Opis i pomiary hałasu w środowisku. Zbieranie danych w odniesieniu do sposobu zagospodarowania terenu. Polska Norma PN-ISO 1996 Akustyka. Opis i pomiary hałasu w środowisku. Wytyczne dotyczące dopuszczalnych poziomów hałasu. Polska Norma PN-87/B-02151/03 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych. Wymagania. Polska Norma PN-87/B-02152/01 Akustyka budowlana. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych w budynkach i izolacyjność wewnętrznych elementów budowlanych. Polska Norma PN-87/B-02152/03 Akustyka budowlana. Ocena izolacyjności akustycznej w budynkach i izolacyjności akustycznej elementów budowlanych. Izolacyjność od dźwięków powietrznych przegród i ich elementów. PN-EN ISO : Akustyka. Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów natężenia dźwięku. Metoda stałych punktów pomiarowych. PN-EN ISO 3746: Akustyka. Wyznaczanie poziomów mocy akustycznej źródeł hałasu na podstawie pomiarów ciśnienia akustycznego. Metoda orientacyjna z zastosowaniem otaczającej powierzchni pomiarowej nad płaszczyzną odbijającą dźwięk. PN-ISO :2002 Akustyka. Tłumienie dźwięku podczas propagacji w przestrzeni otwartej. Ogólna metoda obliczania. Instrukcja ITB nr 338 Metoda określania emisji i imisji hałasu przemysłowego w środowisku Projekt zagospodarowania działki w skali 1:1000 Wizję lokalną na terenie inwestycji, przeprowadzoną w dniu r. PIOTRO-STAL Adam Sikora Strona 3

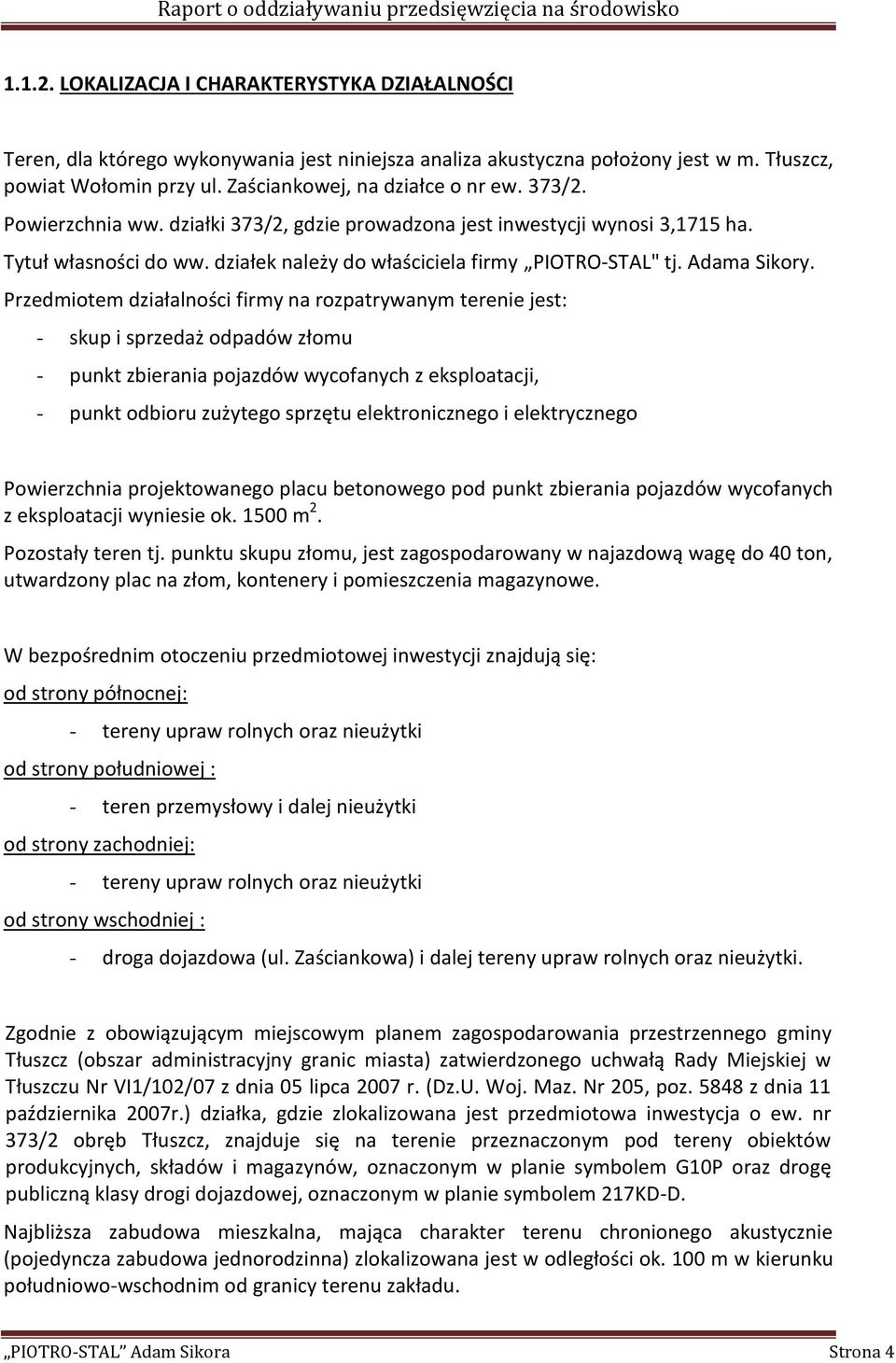

4 LOKALIZACJA I CHARAKTERYSTYKA DZIAŁALNOŚCI Teren, dla którego wykonywania jest niniejsza analiza akustyczna położony jest w m. Tłuszcz, powiat Wołomin przy ul. Zaściankowej, na działce o nr ew. 373/2. Powierzchnia ww. działki 373/2, gdzie prowadzona jest inwestycji wynosi 3,1715 ha. Tytuł własności do ww. działek należy do właściciela firmy PIOTRO-STAL" tj. Adama Sikory. Przedmiotem działalności firmy na rozpatrywanym terenie jest: - skup i sprzedaż odpadów złomu - punkt zbierania pojazdów wycofanych z eksploatacji, - punkt odbioru zużytego sprzętu elektronicznego i elektrycznego Powierzchnia projektowanego placu betonowego pod punkt zbierania pojazdów wycofanych z eksploatacji wyniesie ok m 2. Pozostały teren tj. punktu skupu złomu, jest zagospodarowany w najazdową wagę do 40 ton, utwardzony plac na złom, kontenery i pomieszczenia magazynowe. W bezpośrednim otoczeniu przedmiotowej inwestycji znajdują się: od strony północnej: - tereny upraw rolnych oraz nieużytki od strony południowej : - teren przemysłowy i dalej nieużytki od strony zachodniej: - tereny upraw rolnych oraz nieużytki od strony wschodniej : - droga dojazdowa (ul. Zaściankowa) i dalej tereny upraw rolnych oraz nieużytki. Zgodnie z obowiązującym miejscowym planem zagospodarowania przestrzennego gminy Tłuszcz (obszar administracyjny granic miasta) zatwierdzonego uchwałą Rady Miejskiej w Tłuszczu Nr VI1/102/07 z dnia 05 lipca 2007 r. (Dz.U. Woj. Maz. Nr 205, poz z dnia 11 października 2007r.) działka, gdzie zlokalizowana jest przedmiotowa inwestycja o ew. nr 373/2 obręb Tłuszcz, znajduje się na terenie przeznaczonym pod tereny obiektów produkcyjnych, składów i magazynów, oznaczonym w planie symbolem G10P oraz drogę publiczną klasy drogi dojazdowej, oznaczonym w planie symbolem 217KD-D. Najbliższa zabudowa mieszkalna, mająca charakter terenu chronionego akustycznie (pojedyncza zabudowa jednorodzinna) zlokalizowana jest w odległości ok. 100 m w kierunku południowo-wschodnim od granicy terenu zakładu. PIOTRO-STAL Adam Sikora Strona 4

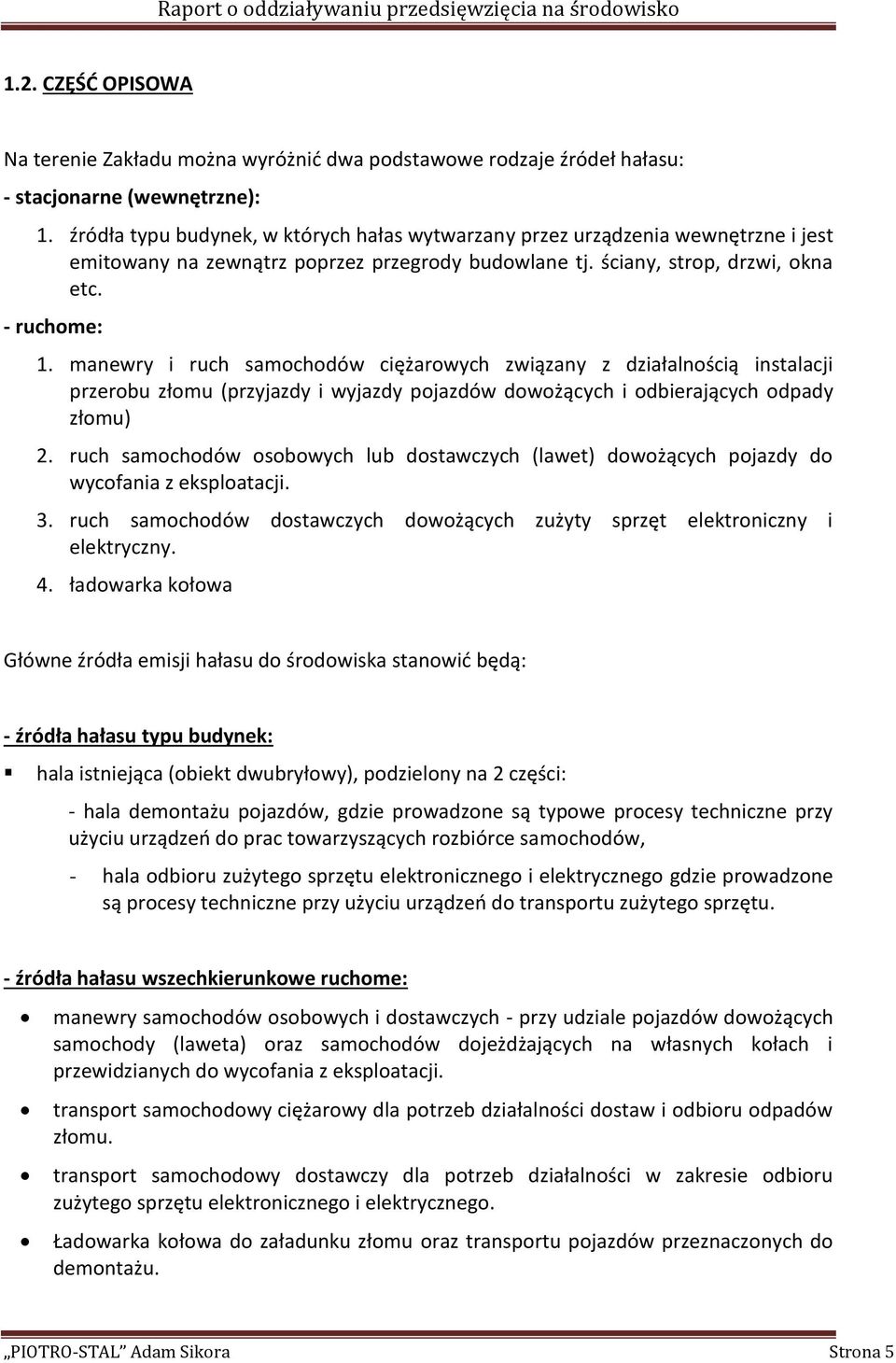

5 1.2. CZĘŚĆ OPISOWA Na terenie Zakładu można wyróżnić dwa podstawowe rodzaje źródeł hałasu: - stacjonarne (wewnętrzne): 1. źródła typu budynek, w których hałas wytwarzany przez urządzenia wewnętrzne i jest emitowany na zewnątrz poprzez przegrody budowlane tj. ściany, strop, drzwi, okna etc. - ruchome: 1. manewry i ruch samochodów ciężarowych związany z działalnością instalacji przerobu złomu (przyjazdy i wyjazdy pojazdów dowożących i odbierających odpady złomu) 2. ruch samochodów osobowych lub dostawczych (lawet) dowożących pojazdy do wycofania z eksploatacji. 3. ruch samochodów dostawczych dowożących zużyty sprzęt elektroniczny i elektryczny. 4. ładowarka kołowa Główne źródła emisji hałasu do środowiska stanowić będą: - źródła hałasu typu budynek: hala istniejąca (obiekt dwubryłowy), podzielony na 2 części: - hala demontażu pojazdów, gdzie prowadzone są typowe procesy techniczne przy użyciu urządzeń do prac towarzyszących rozbiórce samochodów, - hala odbioru zużytego sprzętu elektronicznego i elektrycznego gdzie prowadzone są procesy techniczne przy użyciu urządzeń do transportu zużytego sprzętu. - źródła hałasu wszechkierunkowe ruchome: manewry samochodów osobowych i dostawczych - przy udziale pojazdów dowożących samochody (laweta) oraz samochodów dojeżdżających na własnych kołach i przewidzianych do wycofania z eksploatacji. transport samochodowy ciężarowy dla potrzeb działalności dostaw i odbioru odpadów złomu. transport samochodowy dostawczy dla potrzeb działalności w zakresie odbioru zużytego sprzętu elektronicznego i elektrycznego. Ładowarka kołowa do załadunku złomu oraz transportu pojazdów przeznaczonych do demontażu. PIOTRO-STAL Adam Sikora Strona 5

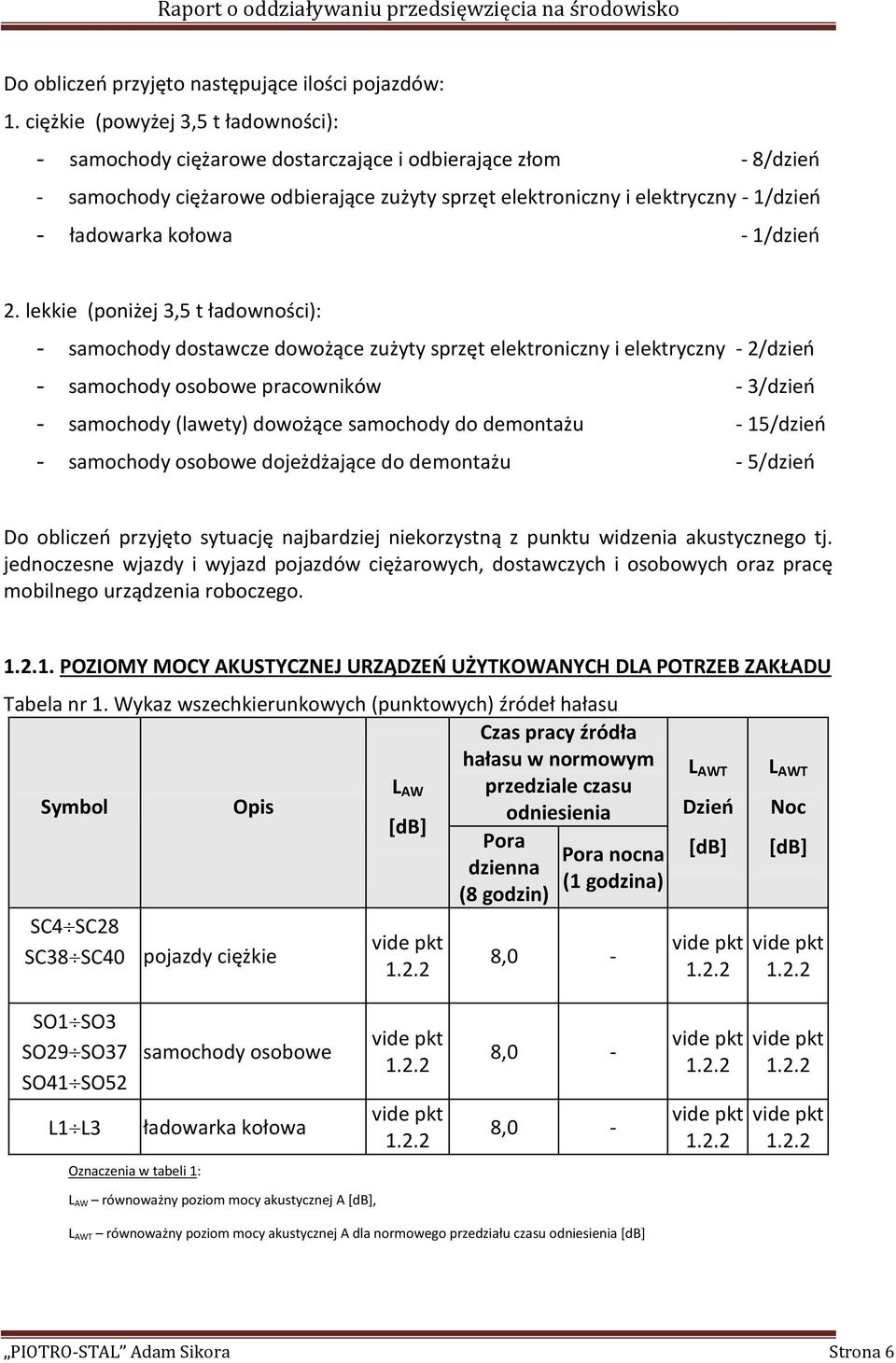

6 Do obliczeń przyjęto następujące ilości pojazdów: 1. ciężkie (powyżej 3,5 t ładowności): - samochody ciężarowe dostarczające i odbierające złom - 8/dzień - samochody ciężarowe odbierające zużyty sprzęt elektroniczny i elektryczny - 1/dzień - ładowarka kołowa - 1/dzień 2. lekkie (poniżej 3,5 t ładowności): - samochody dostawcze dowożące zużyty sprzęt elektroniczny i elektryczny - 2/dzień - samochody osobowe pracowników - 3/dzień - samochody (lawety) dowożące samochody do demontażu - 15/dzień - samochody osobowe dojeżdżające do demontażu - 5/dzień Do obliczeń przyjęto sytuację najbardziej niekorzystną z punktu widzenia akustycznego tj. jednoczesne wjazdy i wyjazd pojazdów ciężarowych, dostawczych i osobowych oraz pracę mobilnego urządzenia roboczego POZIOMY MOCY AKUSTYCZNEJ URZĄDZEŃ UŻYTKOWANYCH DLA POTRZEB ZAKŁADU Tabela nr 1. Wykaz wszechkierunkowych (punktowych) źródeł hałasu Czas pracy źródła hałasu w normowym L AW przedziale czasu Symbol Opis odniesienia [db] Pora Pora nocna dzienna (1 godzina) (8 godzin) SC4 SC28 SC38 SC40 pojazdy ciężkie vide pkt ,0 - L AWT Dzień [db] vide pkt L AWT Noc [db] vide pkt SO1 SO3 SO29 SO37 SO41 SO52 L1 L3 samochody osobowe ładowarka kołowa vide pkt vide pkt ,0-8,0 - vide pkt vide pkt vide pkt vide pkt Oznaczenia w tabeli 1: L AW równoważny poziom mocy akustycznej A [db], L AWT równoważny poziom mocy akustycznej A dla normowego przedziału czasu odniesienia [db] PIOTRO-STAL Adam Sikora Strona 6

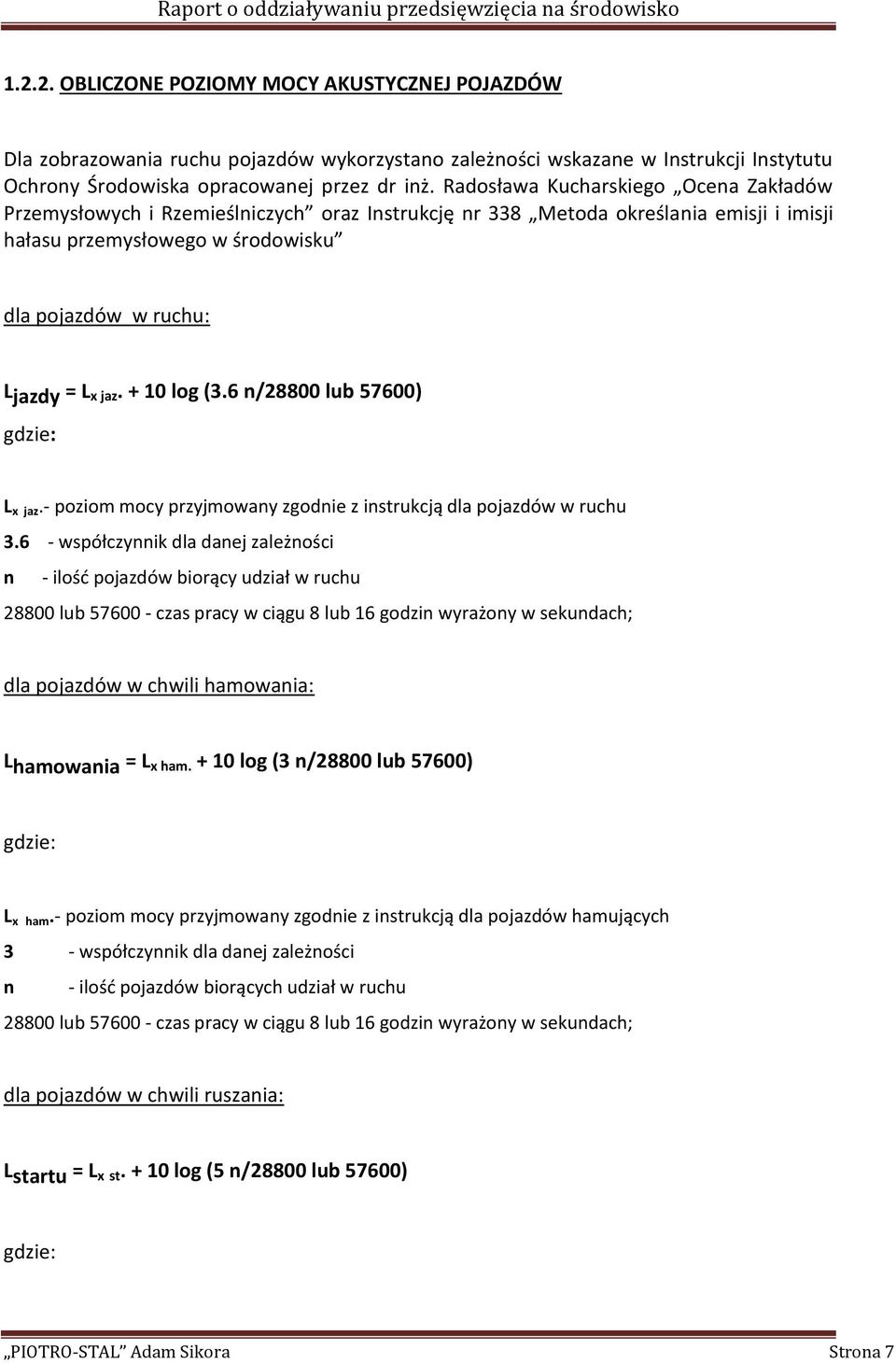

7 OBLICZONE POZIOMY MOCY AKUSTYCZNEJ POJAZDÓW Dla zobrazowania ruchu pojazdów wykorzystano zależności wskazane w Instrukcji Instytutu Ochrony Środowiska opracowanej przez dr inż. Radosława Kucharskiego Ocena Zakładów Przemysłowych i Rzemieślniczych oraz Instrukcję nr 338 Metoda określania emisji i imisji hałasu przemysłowego w środowisku dla pojazdów w ruchu: L jazdy = L x jaz log (3.6 n/28800 lub 57600) gdzie: L x jaz.- poziom mocy przyjmowany zgodnie z instrukcją dla pojazdów w ruchu współczynnik dla danej zależności n - ilość pojazdów biorący udział w ruchu lub czas pracy w ciągu 8 lub 16 godzin wyrażony w sekundach; dla pojazdów w chwili hamowania: L hamowania = L x ham log (3 n/28800 lub 57600) gdzie: L x ham.- poziom mocy przyjmowany zgodnie z instrukcją dla pojazdów hamujących 3 - współczynnik dla danej zależności n - ilość pojazdów biorących udział w ruchu lub czas pracy w ciągu 8 lub 16 godzin wyrażony w sekundach; dla pojazdów w chwili ruszania: L startu = L x st log (5 n/28800 lub 57600) gdzie: PIOTRO-STAL Adam Sikora Strona 7

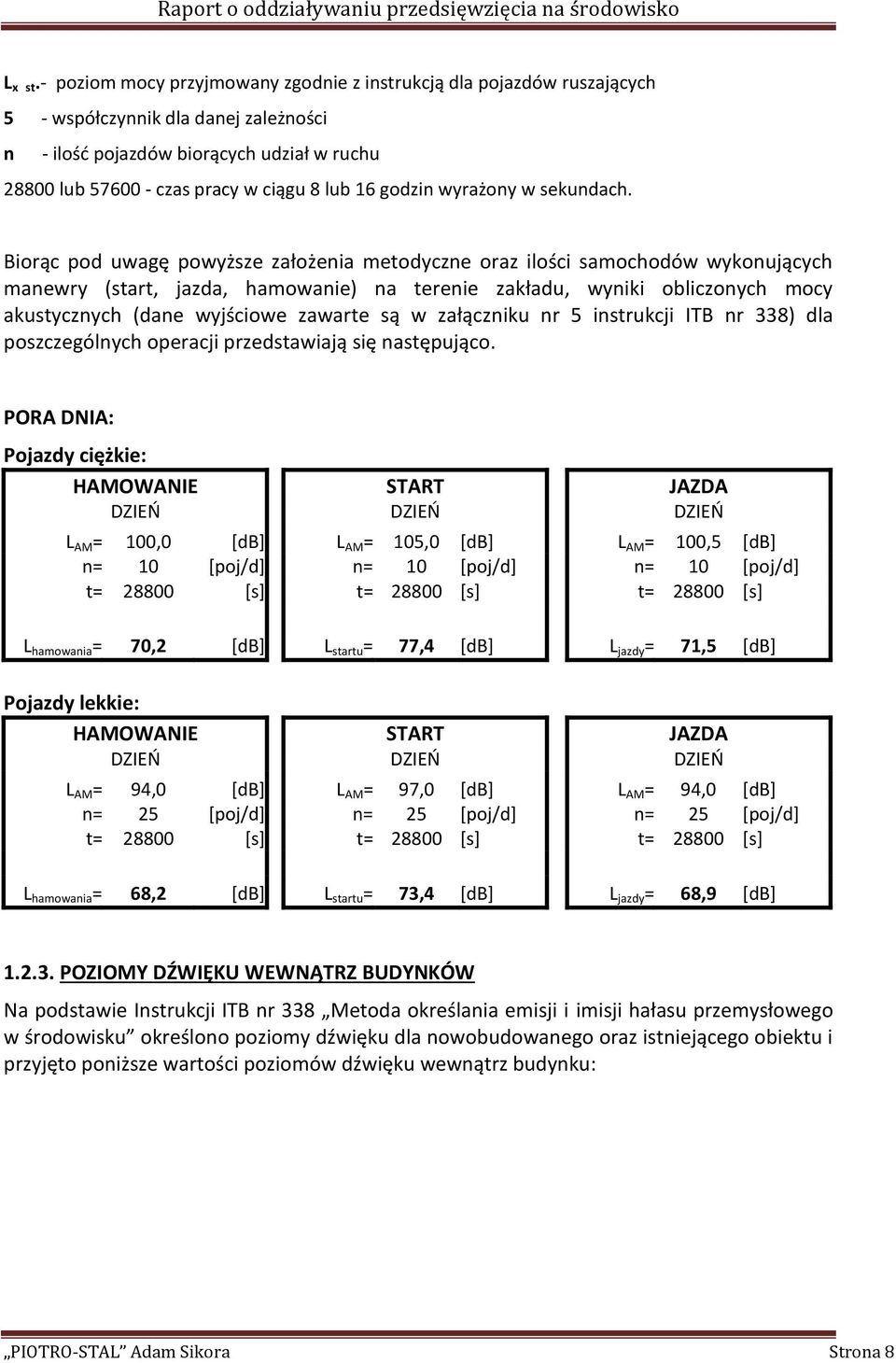

8 L x st.- poziom mocy przyjmowany zgodnie z instrukcją dla pojazdów ruszających 5 - współczynnik dla danej zależności n - ilość pojazdów biorących udział w ruchu lub czas pracy w ciągu 8 lub 16 godzin wyrażony w sekundach. Biorąc pod uwagę powyższe założenia metodyczne oraz ilości samochodów wykonujących manewry (start, jazda, hamowanie) na terenie zakładu, wyniki obliczonych mocy akustycznych (dane wyjściowe zawarte są w załączniku nr 5 instrukcji ITB nr 338) dla poszczególnych operacji przedstawiają się następująco. PORA DNIA: Pojazdy ciężkie: HAMOWANIE START JAZDA DZIEŃ DZIEŃ DZIEŃ L AM = 100,0 [db] L AM = 105,0 [db] L AM = 100,5 [db] n= 10 [poj/d] n= 10 [poj/d] n= 10 [poj/d] t= [s] t= [s] t= [s] L hamowania = 70,2 [db] L startu = 77,4 [db] L jazdy = 71,5 [db] Pojazdy lekkie: HAMOWANIE START JAZDA DZIEŃ DZIEŃ DZIEŃ L AM = 94,0 [db] L AM = 97,0 [db] L AM = 94,0 [db] n= 25 [poj/d] n= 25 [poj/d] n= 25 [poj/d] t= [s] t= [s] t= [s] L hamowania = 68,2 [db] L startu = 73,4 [db] L jazdy = 68,9 [db] POZIOMY DŹWIĘKU WEWNĄTRZ BUDYNKÓW Na podstawie Instrukcji ITB nr 338 Metoda określania emisji i imisji hałasu przemysłowego w środowisku określono poziomy dźwięku dla nowobudowanego oraz istniejącego obiektu i przyjęto poniższe wartości poziomów dźwięku wewnątrz budynku: PIOTRO-STAL Adam Sikora Strona 8

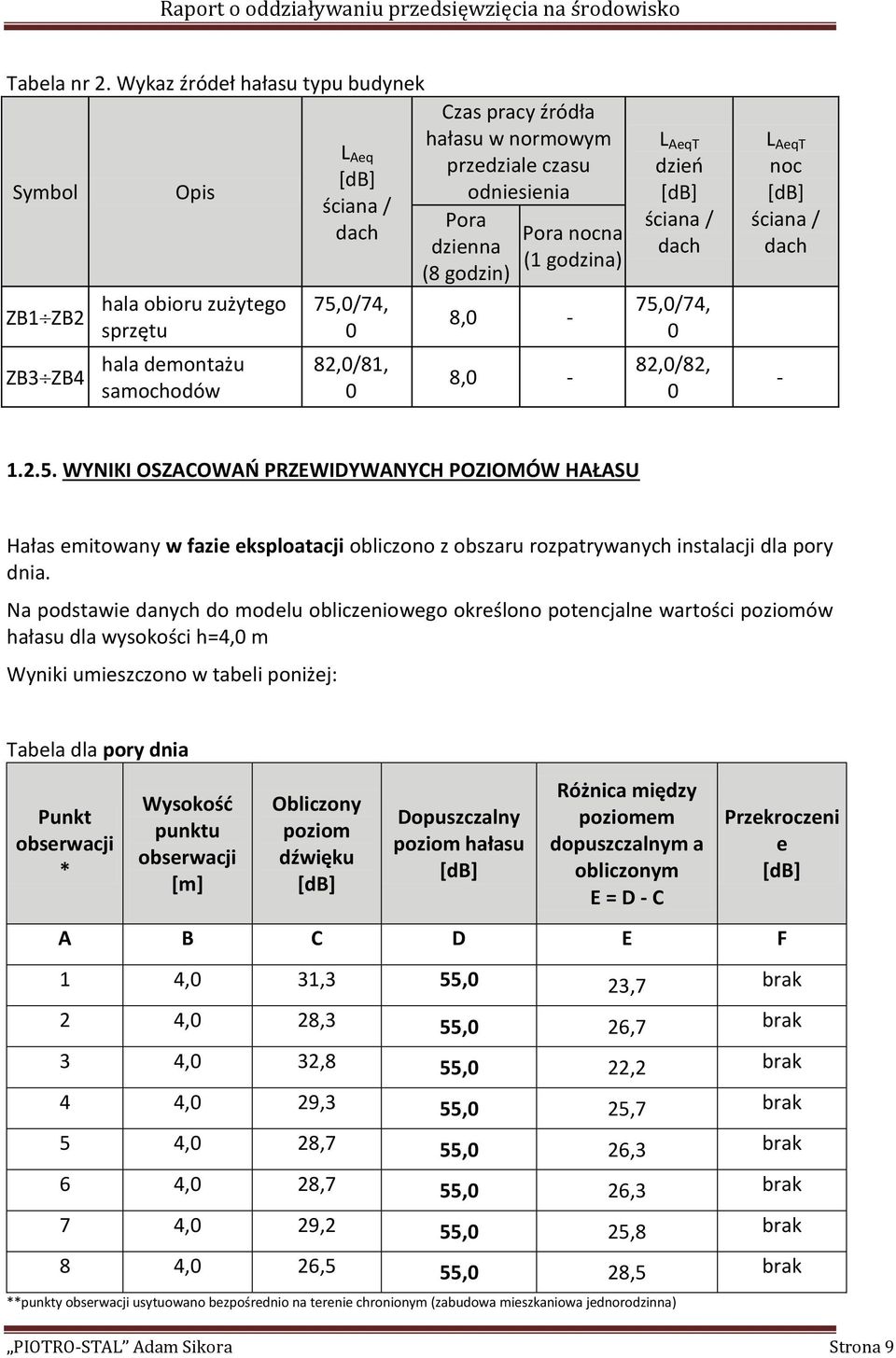

9 Tabela nr 2. Wykaz źródeł hałasu typu budynek Symbol ZB1 ZB2 ZB3 ZB4 Opis hala obioru zużytego sprzętu hala demontażu samochodów L Aeq [db] ściana / dach 75,0/74, 0 82,0/81, 0 Czas pracy źródła hałasu w normowym przedziale czasu odniesienia Pora dzienna (8 godzin) Pora nocna (1 godzina) 8,0-8,0 - L AeqT dzień [db] ściana / dach 75,0/74, 0 82,0/82, 0 L AeqT noc [db] ściana / dach WYNIKI OSZACOWAŃ PRZEWIDYWANYCH POZIOMÓW HAŁASU Hałas emitowany w fazie eksploatacji obliczono z obszaru rozpatrywanych instalacji dla pory dnia. Na podstawie danych do modelu obliczeniowego określono potencjalne wartości poziomów hałasu dla wysokości h=4,0 m Wyniki umieszczono w tabeli poniżej: Tabela dla pory dnia Punkt obserwacji * Wysokość punktu obserwacji [m] Obliczony poziom dźwięku [db] Dopuszczalny poziom hałasu [db] Różnica między poziomem dopuszczalnym a obliczonym E = D - C Przekroczeni e [db] A B C D E F 1 4,0 31,3 55,0 23,7 brak 2 4,0 28,3 55,0 26,7 brak 3 4,0 32,8 55,0 22,2 brak 4 4,0 29,3 55,0 25,7 brak 5 4,0 28,7 55,0 26,3 brak 6 4,0 28,7 55,0 26,3 brak 7 4,0 29,2 55,0 25,8 brak 8 4,0 26,5 55,0 28,5 brak **punkty obserwacji usytuowano bezpośrednio na terenie chronionym (zabudowa mieszkaniowa jednorodzinna) PIOTRO-STAL Adam Sikora Strona 9

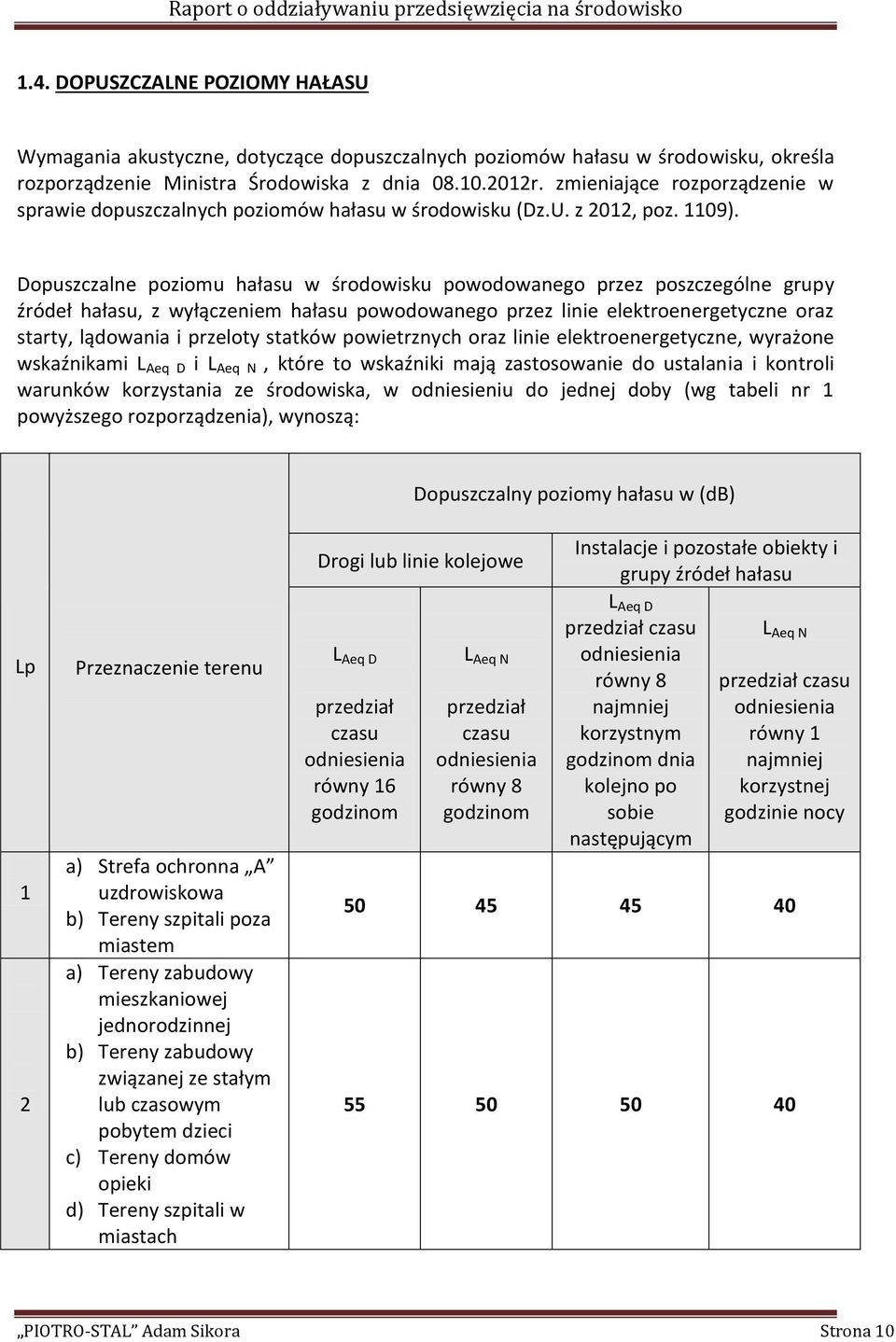

10 1.4. DOPUSZCZALNE POZIOMY HAŁASU Wymagania akustyczne, dotyczące dopuszczalnych poziomów hałasu w środowisku, określa rozporządzenie Ministra Środowiska z dnia r. zmieniające rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U. z 2012, poz. 1109). Dopuszczalne poziomu hałasu w środowisku powodowanego przez poszczególne grupy źródeł hałasu, z wyłączeniem hałasu powodowanego przez linie elektroenergetyczne oraz starty, lądowania i przeloty statków powietrznych oraz linie elektroenergetyczne, wyrażone wskaźnikami L Aeq D i L Aeq N, które to wskaźniki mają zastosowanie do ustalania i kontroli warunków korzystania ze środowiska, w odniesieniu do jednej doby (wg tabeli nr 1 powyższego rozporządzenia), wynoszą: Dopuszczalny poziomy hałasu w (db) Lp 1 2 Przeznaczenie terenu a) Strefa ochronna A uzdrowiskowa b) Tereny szpitali poza miastem a) Tereny zabudowy mieszkaniowej jednorodzinnej b) Tereny zabudowy związanej ze stałym lub czasowym pobytem dzieci c) Tereny domów opieki d) Tereny szpitali w miastach Drogi lub linie kolejowe L Aeq D przedział czasu odniesienia równy 16 godzinom L Aeq N przedział czasu odniesienia równy 8 godzinom Instalacje i pozostałe obiekty i grupy źródeł hałasu L Aeq D przedział czasu L Aeq N odniesienia równy 8 przedział czasu najmniej odniesienia korzystnym równy 1 godzinom dnia najmniej kolejno po korzystnej sobie godzinie nocy następującym PIOTRO-STAL Adam Sikora Strona 10

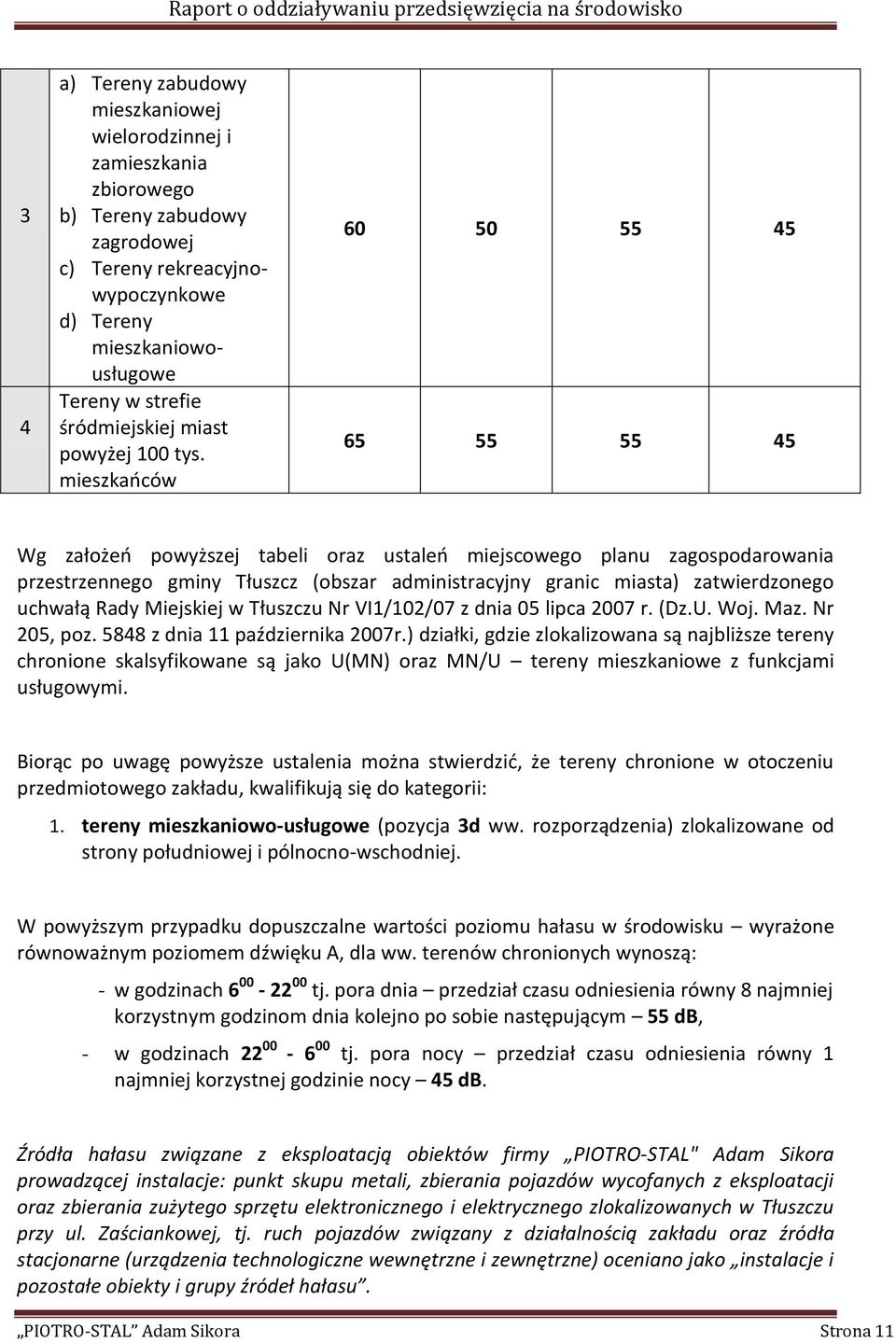

11 3 4 a) Tereny zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego b) Tereny zabudowy zagrodowej c) Tereny rekreacyjnowypoczynkowe d) Tereny mieszkaniowousługowe Tereny w strefie śródmiejskiej miast powyżej 100 tys. mieszkańców Wg założeń powyższej tabeli oraz ustaleń miejscowego planu zagospodarowania przestrzennego gminy Tłuszcz (obszar administracyjny granic miasta) zatwierdzonego uchwałą Rady Miejskiej w Tłuszczu Nr VI1/102/07 z dnia 05 lipca 2007 r. (Dz.U. Woj. Maz. Nr 205, poz z dnia 11 października 2007r.) działki, gdzie zlokalizowana są najbliższe tereny chronione skalsyfikowane są jako U(MN) oraz MN/U tereny mieszkaniowe z funkcjami usługowymi. Biorąc po uwagę powyższe ustalenia można stwierdzić, że tereny chronione w otoczeniu przedmiotowego zakładu, kwalifikują się do kategorii: 1. tereny mieszkaniowo-usługowe (pozycja 3d ww. rozporządzenia) zlokalizowane od strony południowej i pólnocno-wschodniej. W powyższym przypadku dopuszczalne wartości poziomu hałasu w środowisku wyrażone równoważnym poziomem dźwięku A, dla ww. terenów chronionych wynoszą: - w godzinach tj. pora dnia przedział czasu odniesienia równy 8 najmniej korzystnym godzinom dnia kolejno po sobie następującym 55 db, - w godzinach tj. pora nocy przedział czasu odniesienia równy 1 najmniej korzystnej godzinie nocy 45 db. Źródła hałasu związane z eksploatacją obiektów firmy PIOTRO-STAL" Adam Sikora prowadzącej instalacje: punkt skupu metali, zbierania pojazdów wycofanych z eksploatacji oraz zbierania zużytego sprzętu elektronicznego i elektrycznego zlokalizowanych w Tłuszczu przy ul. Zaściankowej, tj. ruch pojazdów związany z działalnością zakładu oraz źródła stacjonarne (urządzenia technologiczne wewnętrzne i zewnętrzne) oceniano jako instalacje i pozostałe obiekty i grupy źródeł hałasu. PIOTRO-STAL Adam Sikora Strona 11

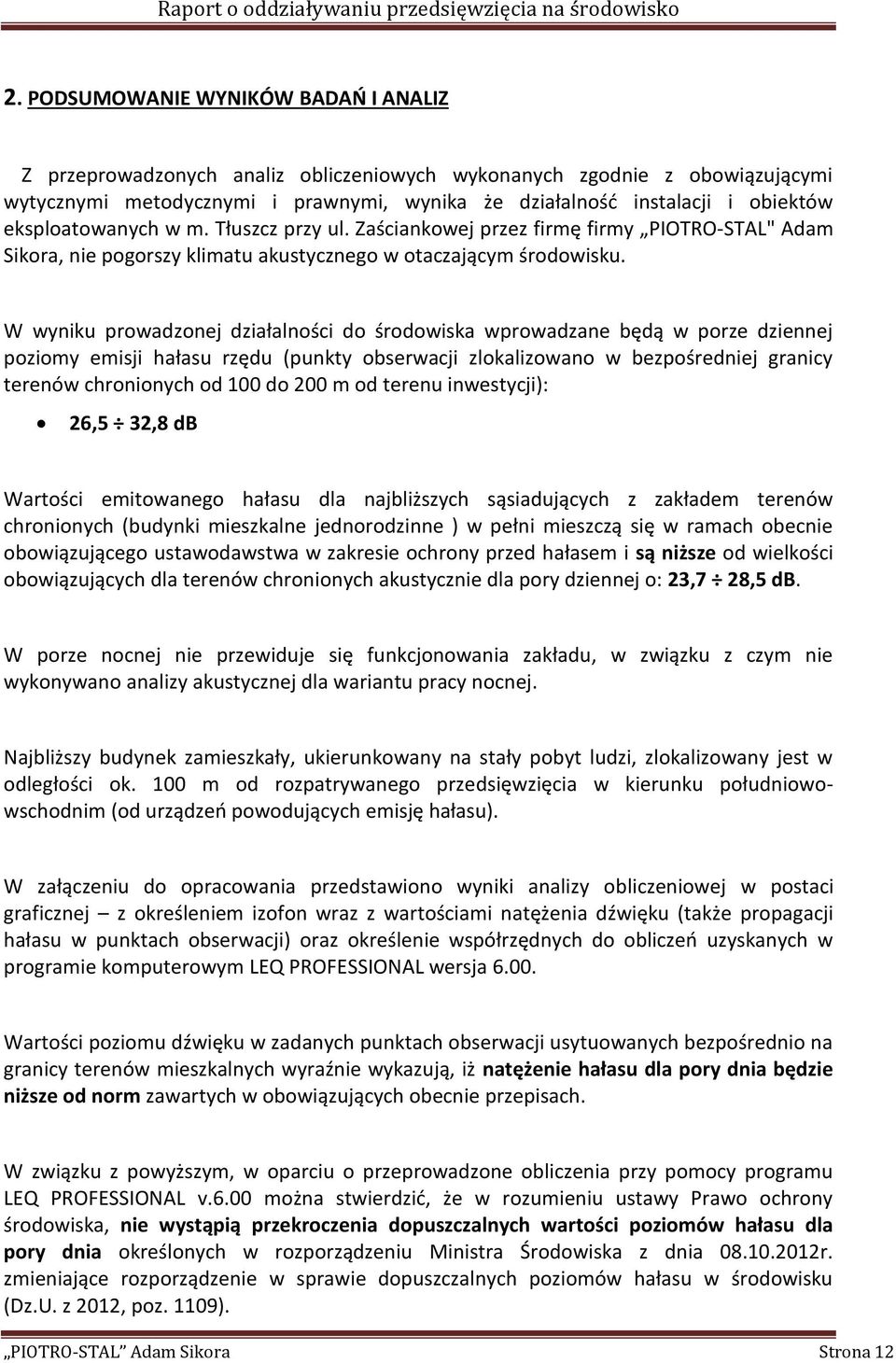

12 2. PODSUMOWANIE WYNIKÓW BADAŃ I ANALIZ Z przeprowadzonych analiz obliczeniowych wykonanych zgodnie z obowiązującymi wytycznymi metodycznymi i prawnymi, wynika że działalność instalacji i obiektów eksploatowanych w m. Tłuszcz przy ul. Zaściankowej przez firmę firmy PIOTRO-STAL" Adam Sikora, nie pogorszy klimatu akustycznego w otaczającym środowisku. W wyniku prowadzonej działalności do środowiska wprowadzane będą w porze dziennej poziomy emisji hałasu rzędu (punkty obserwacji zlokalizowano w bezpośredniej granicy terenów chronionych od 100 do 200 m od terenu inwestycji): 26,5 32,8 db Wartości emitowanego hałasu dla najbliższych sąsiadujących z zakładem terenów chronionych (budynki mieszkalne jednorodzinne ) w pełni mieszczą się w ramach obecnie obowiązującego ustawodawstwa w zakresie ochrony przed hałasem i są niższe od wielkości obowiązujących dla terenów chronionych akustycznie dla pory dziennej o: 23,7 28,5 db. W porze nocnej nie przewiduje się funkcjonowania zakładu, w związku z czym nie wykonywano analizy akustycznej dla wariantu pracy nocnej. Najbliższy budynek zamieszkały, ukierunkowany na stały pobyt ludzi, zlokalizowany jest w odległości ok. 100 m od rozpatrywanego przedsięwzięcia w kierunku południowowschodnim (od urządzeń powodujących emisję hałasu). W załączeniu do opracowania przedstawiono wyniki analizy obliczeniowej w postaci graficznej z określeniem izofon wraz z wartościami natężenia dźwięku (także propagacji hałasu w punktach obserwacji) oraz określenie współrzędnych do obliczeń uzyskanych w programie komputerowym LEQ PROFESSIONAL wersja Wartości poziomu dźwięku w zadanych punktach obserwacji usytuowanych bezpośrednio na granicy terenów mieszkalnych wyraźnie wykazują, iż natężenie hałasu dla pory dnia będzie niższe od norm zawartych w obowiązujących obecnie przepisach. W związku z powyższym, w oparciu o przeprowadzone obliczenia przy pomocy programu LEQ PROFESSIONAL v.6.00 można stwierdzić, że w rozumieniu ustawy Prawo ochrony środowiska, nie wystąpią przekroczenia dopuszczalnych wartości poziomów hałasu dla pory dnia określonych w rozporządzeniu Ministra Środowiska z dnia r. zmieniające rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U. z 2012, poz. 1109). PIOTRO-STAL Adam Sikora Strona 12

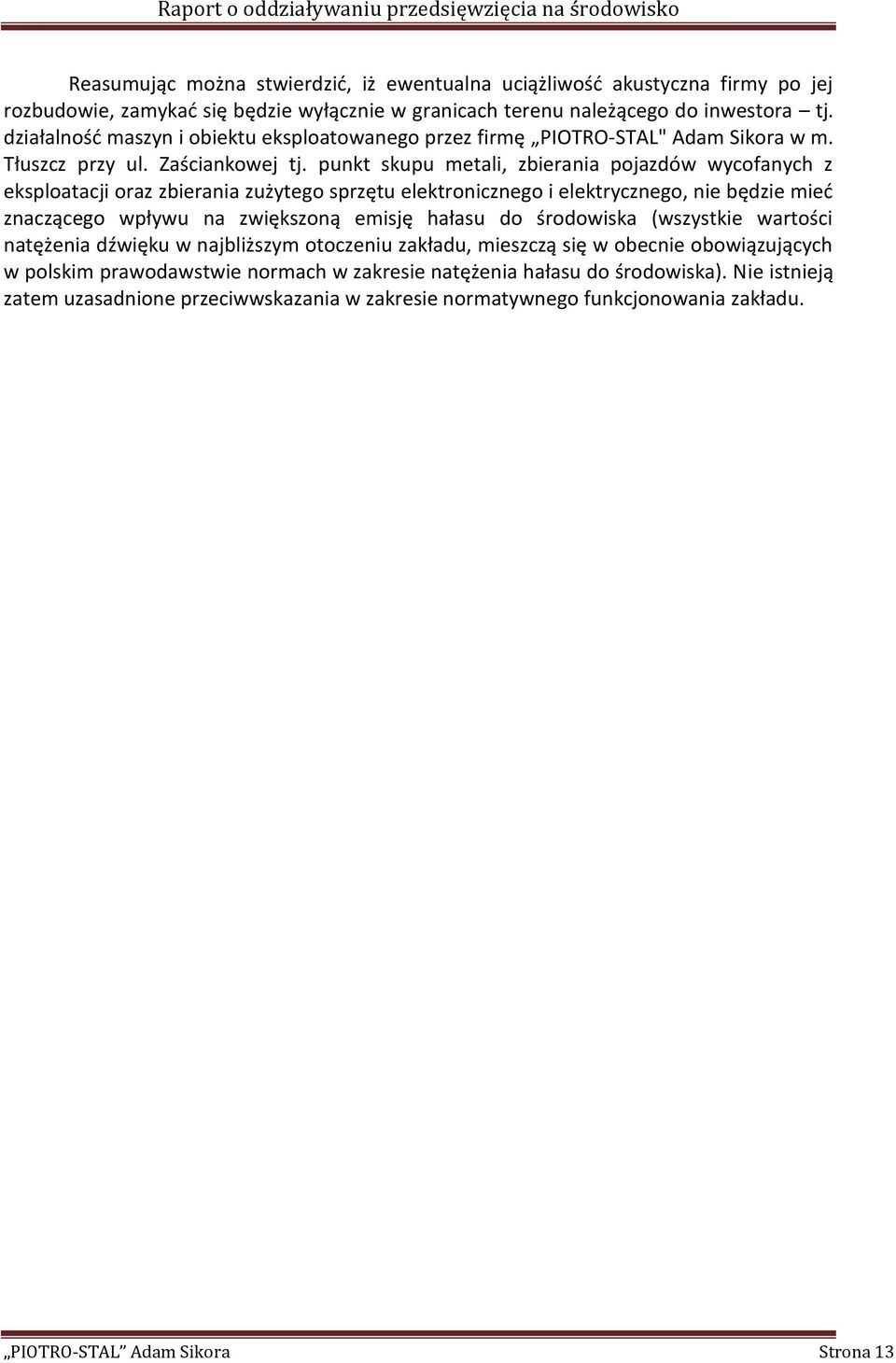

13 Reasumując można stwierdzić, iż ewentualna uciążliwość akustyczna firmy po jej rozbudowie, zamykać się będzie wyłącznie w granicach terenu należącego do inwestora tj. działalność maszyn i obiektu eksploatowanego przez firmę PIOTRO-STAL" Adam Sikora w m. Tłuszcz przy ul. Zaściankowej tj. punkt skupu metali, zbierania pojazdów wycofanych z eksploatacji oraz zbierania zużytego sprzętu elektronicznego i elektrycznego, nie będzie mieć znaczącego wpływu na zwiększoną emisję hałasu do środowiska (wszystkie wartości natężenia dźwięku w najbliższym otoczeniu zakładu, mieszczą się w obecnie obowiązujących w polskim prawodawstwie normach w zakresie natężenia hałasu do środowiska). Nie istnieją zatem uzasadnione przeciwwskazania w zakresie normatywnego funkcjonowania zakładu. PIOTRO-STAL Adam Sikora Strona 13

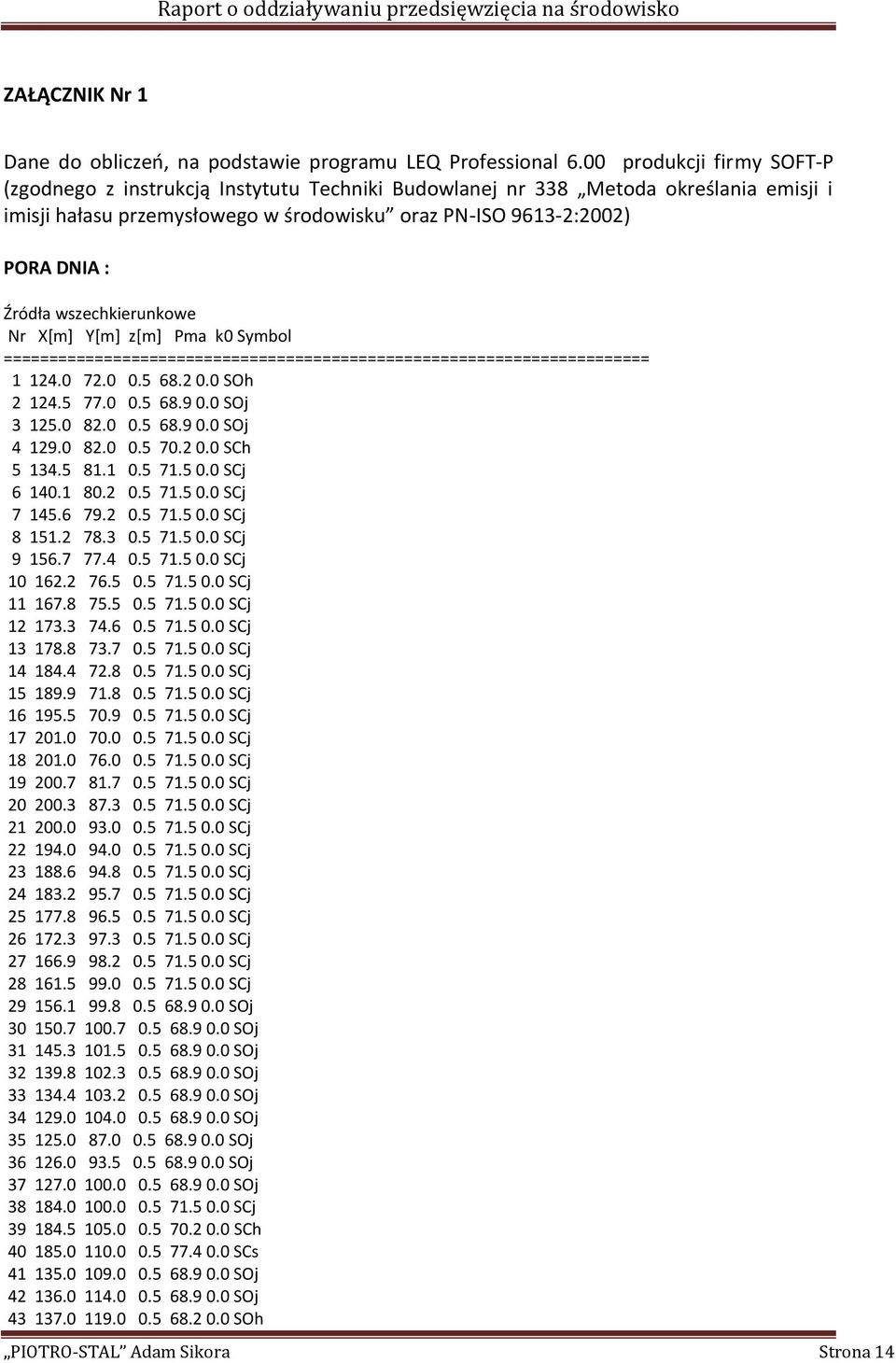

14 ZAŁĄCZNIK Nr 1 Dane do obliczeń, na podstawie programu LEQ Professional 6.00 produkcji firmy SOFT-P (zgodnego z instrukcją Instytutu Techniki Budowlanej nr 338 Metoda określania emisji i imisji hałasu przemysłowego w środowisku oraz PN-ISO :2002) PORA DNIA : Źródła wszechkierunkowe Nr X[m] Y[m] z[m] Pma k0 Symbol ======================================================================= SOh SOj SOj SCh SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SCj SOj SOj SOj SOj SOj SOj SOj SOj SOj SCj SCh SCs SOj SOj SOh PIOTRO-STAL Adam Sikora Strona 14

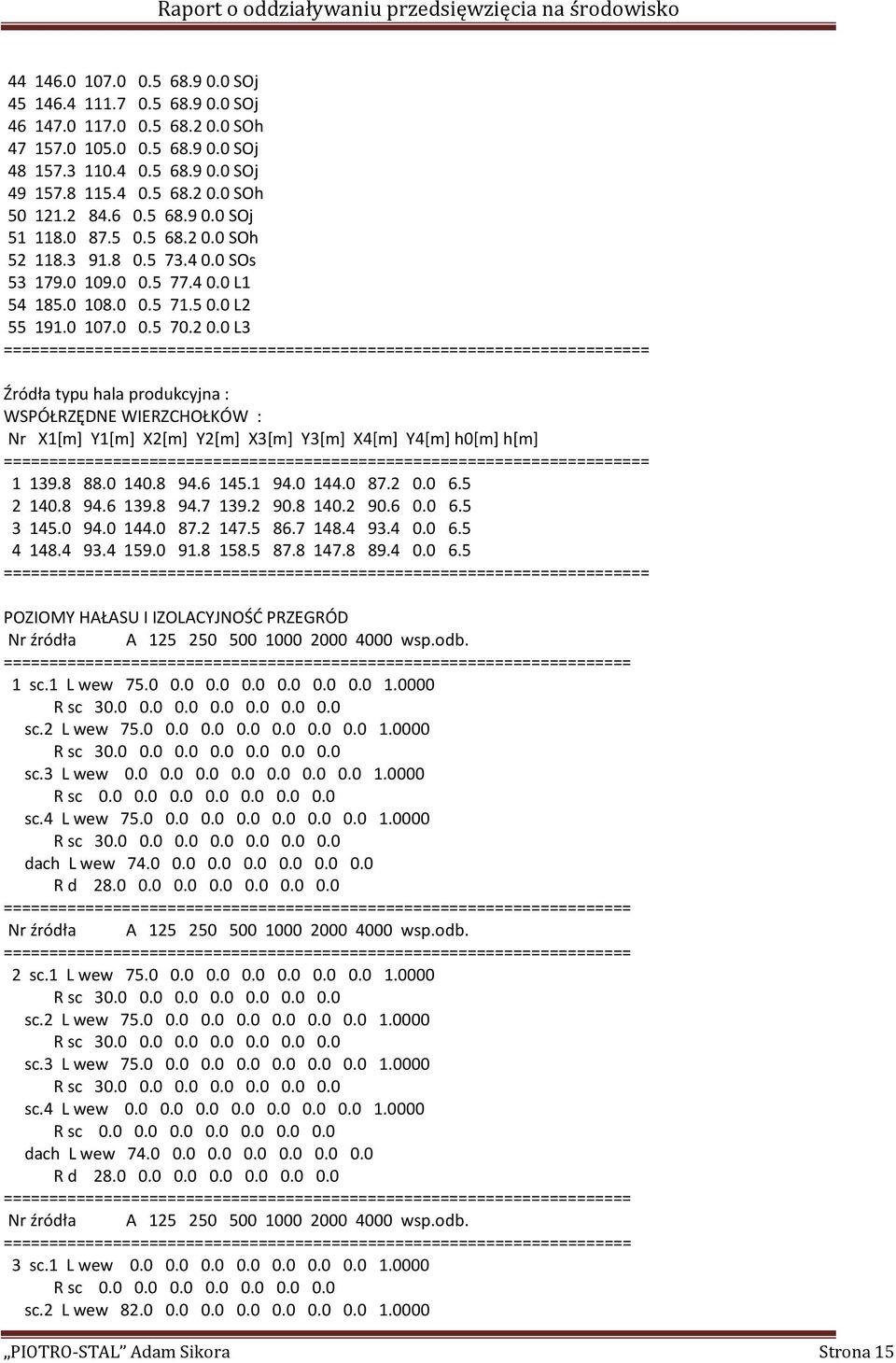

15 SOj SOj SOh SOj SOj SOh SOj SOh SOs L L L3 ======================================================================= Źródła typu hala produkcyjna : WSPÓŁRZĘDNE WIERZCHOŁKÓW : Nr X1[m] Y1[m] X2[m] Y2[m] X3[m] Y3[m] X4[m] Y4[m] h0[m] h[m] ======================================================================= ======================================================================= POZIOMY HAŁASU I IZOLACYJNOŚĆ PRZEGRÓD Nr źródła A wsp.odb. ===================================================================== 1 sc.1 L wew sc.2 L wew sc.3 L wew R sc sc.4 L wew dach L wew R d ===================================================================== Nr źródła A wsp.odb. ===================================================================== 2 sc.1 L wew sc.2 L wew sc.3 L wew sc.4 L wew R sc dach L wew R d ===================================================================== Nr źródła A wsp.odb. ===================================================================== 3 sc.1 L wew R sc sc.2 L wew PIOTRO-STAL Adam Sikora Strona 15

16 sc.3 L wew sc.4 L wew dach L wew R d ===================================================================== Nr źródła A wsp.odb. ===================================================================== 4 sc.1 L wew sc.2 L wew sc.3 L wew sc.4 L wew R sc dach L wew R d ===================================================================== Ekrany akustyczne : WSPÓŁRZĘDNE WIERZCHOŁKÓW : Nr X1[m] Y1[m] X2[m] Y2[m] X3[m] Y3[m] X4[m] Y4[m] h0[m] h[m] ======================================================================= PIOTRO-STAL Adam Sikora Strona 16

17 ======================================================================= WSPÓŁCZYNNIKI ODBICIA DLA ŚCIAN Nr ściana 1 ściana 2 ściana 3 ściana 4 ======================================================================= PIOTRO-STAL Adam Sikora Strona 17

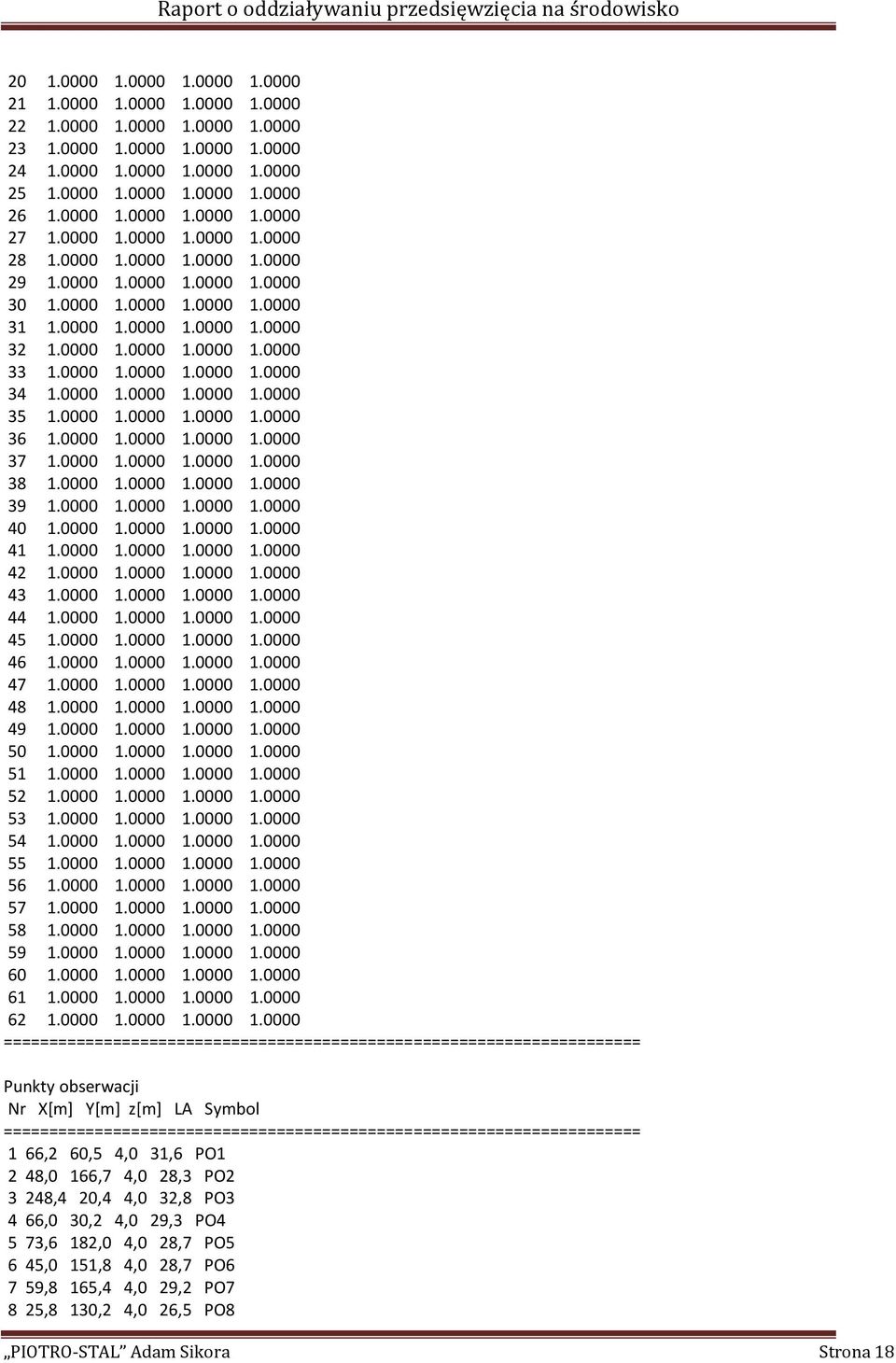

18 ====================================================================== Punkty obserwacji Nr X[m] Y[m] z[m] LA Symbol ====================================================================== 1 66,2 60,5 4,0 31,6 PO1 2 48,0 166,7 4,0 28,3 PO ,4 20,4 4,0 32,8 PO3 4 66,0 30,2 4,0 29,3 PO4 5 73,6 182,0 4,0 28,7 PO5 6 45,0 151,8 4,0 28,7 PO6 7 59,8 165,4 4,0 29,2 PO7 8 25,8 130,2 4,0 26,5 PO8 PIOTRO-STAL Adam Sikora Strona 18

19 ====================================================================== Siatka obliczeniowa X[min] X[max] Y[min] Y[max] krok X[m] krok Y[m] h[m] ====================================================================== ====================================================================== PIOTRO-STAL Adam Sikora Strona 19
