1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA CZĘŚĆ B OPIS PRZEDMIOTU ZAMÓWIENIA 1. PRZEDMIOT ZAMÓWIENIA. Przedmiotem zamówienia jest budowa budynku garażowego dla potrzeb czołgów Leopard - Etap 1 wraz z przygotowaniem infrastruktury terenu kompleksu 7785 w Świętoszowie dla budowy garażu w zakresie Etapu 1, z uzyskaniem pozwolenia na użytkowanie lub skutecznym zawiadomieniu o zakończeniu robót Etapu 1 zadania i Dokumentacja projektowa stanowi opis przedmiotu zamówienia w myśl ustawy PZP dla rzeczowej realizacji przebudowy i spełnia wymogi stawiane w art. 29,30, 31 ustawy PZP. Przedmiotem zamówienia jest wybudowanie budynku garażowego (Etap 1) oraz przynależnego do niego zagospodarowania terenu i infrastruktury technicznej obejmującej wykonanie przyłączeń mediów oraz kanalizacji teletechnicznej. Segment 1 budynku obejmuje bryłę budynku mieszczącą 6 stanowisk postojowych, część socjalną przeznaczoną dla 25 żołnierzy oraz węzeł cieplny. W ramach realizacji robót nie jest wymaga wycinka drzew i krzewów oraz zabezpieczenia istniejącego drzewostanu. Podstawowe dane techniczne budynku garażowego realizowanego w Etapie 1: - powierzchnia użytkowa 544,62 m 2 - kubatura 3 967,60 m 3 - pow. użytkowa cz. socjalnej z węzłem cieplnym 72,15 m 2 - pow. użytkowa cz. socjalnej bez węzła cieplnego 55,21 m 2 - pow. użytkowa cz. garażowej 472,47 m 2 2. STAN ISTNIEJĄCY Projektowany budynek garażowy zlokalizowany jest w Jednostce Wojskowej 2399 w Świętoszowie, w Kompleksie Wojskowym 7785 Świętoszów. Obszar Jednostki jest terenem zamkniętym. W bezpośrednim sąsiedztwie projektowanego budynku usytuowane są cztery podobne budynki garażowe, inne budynki techniczne oraz sieci infrastruktury technicznej, z których zostanie zasilony budynek. Teren w obszarze opracowania etapu 1 zagospodarowany jest głównie przez betonowe place manewrowe i zieleń nieurządzoną, nie występują drzewa, które w wyniku projektowanych robót budowlanych należałoby przeznaczyć do wycinki. Właścicielem nieruchomości jest Skarb Państwa w trwałym zarządzie Rejonowego Zarządu Infrastruktury we Wrocławiu z siedzibą przy ul. Obornickiej 126, Wrocław.

2 3. ZAKRES RZECZOWY PRZEDMIOTU ZAMÓWIENIA. Szczegółowy zakres rzeczowy określa dokumentacja projektowa i specyfikacja techniczna wykonania i odbioru robót (STWiOR). Etap 1 1. Projekt Budowlany: Tom 1 - Projekt Zagospodarowania Terenu 2. Projekt Budowlany: Tom 2 - Projekt Architektoniczno-Budowlany 3. Projekt Wykonawczy branża architektoniczna 4. Projekt Wykonawczy branża konstrukcyjna 5. Projekt Wykonawczy branża instalacji i przyłączy sanitarnych 6. Projekt Wykonawczy branża elektryczna 7. Projekt Wykonawczy branża drogowa 8. Specyfikacja Techniczna Wykonania i Odbioru Robót 9. Decyzja Pozwolenia na Budowę Nr I-W-29/17 Zamawiający nie udostępni przedmiarów robót. W ramach realizacji Etapu 1należy wykonać następujące roboty budowlane: 1) Rozebranie betonowych placów manewrowych wg rys W-ZT-A-03 2) Zdjęcie warstwy humusu wg rys W-ZT-A-03 3) Budowa budynku garażowego segment nr 1 4) Budowa sieci ciepłowniczej wg PW-IS 5) Budowa zewnętrznej instalacji wodociągowej do budynku i projektowanego hydrantu wg PW-IS 6) Budowa zewnętrznej instalacji kanalizacji sanitarnej wg PW-IS 7) Budowa zewnętrznej instalacji kanalizacji deszczowej wg PW-IS 8) Budowa energetycznej linii zasilającej wg PW-IE 9) Budowa kanalizacji teletechnicznej wg PW-IE 10) Budowa linii kablowej wg PW-IE 11) Budowa placu manewrowego wg PW-DR 12) Budowa chodników wg PW-DR 13) Wyrównanie terenu 14) Założenie trawników Charakterystyczne parametry techniczne budynku:

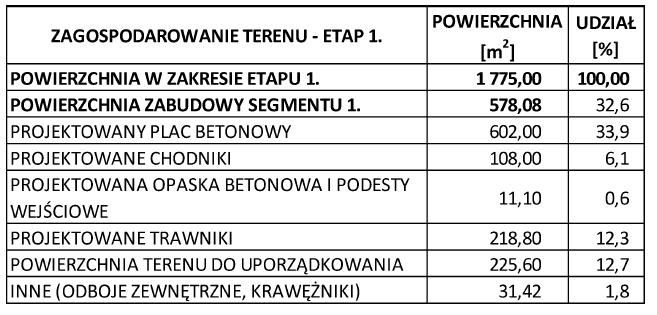

3 Zestawienie powierzchni poszczególnych części zagospodarowania terenu: a) powierzchnia zabudowy obiektów budowlanych: - budynek 668,70 m 2 - obniżenie (studnia) 18,70 m 2 - wyrzutnia terenowa 4,00 m 2 b) powierzchnia drogi biegnącej wzdłuż 409,57 m 2 elewacji północno-zachodniej c) powierzchnia zatoki autokarowej 90,26 m 2 d) powierzchnie placów i chodników 1350,28 m 2 e) powierzchnia biologicznie czynna 414,76 m Część ogólna obejmuje: Organizacja terenu budowy. Organizacja terenu budowy została opisana w projekcie umowy w dziale Obowiązki Wykonawcy. Zaplecze budowy należy zorganizować w miejscu wskazanym przy przekazaniu terenu budowy z udziałem przedstawicieli Inwestora i 43 Wojskowego Oddziału Gospodarczego w Świętoszowie. Zaplecze powyższe należy zorganizować w terminie do 14 dni licząc od daty przekazania terenu budowy. Obowiązki Wykonawcy robót związane z organizacją terenu budowy zawarto w projekcie umowy w dziale Obowiązki Wykonawcy, stanowiącej załącznik do SIWZ Warunki realizacji robót na terenie kompleksu wojskowego. Zasady wstępu i pracy na terenie kompleksu wojskowego określone przez Dowódcę Jednostki Wojskowej 2399 zawarte są załączniku - Opis wymagań ochrony Świętoszów. Dodatkowo: a) Wykonawca powinien dostarczyć Użytkownikowi kompleksu Dowódcy Jednostki Wojskowej, na terenie którego realizowane są roboty, wykaz pracowników zatrudnionych przy wykonywaniu prac, w którym należy podać nazwisko i imię pracownika, PESEL, serię i numerem dowodu osobistego, adres zameldowania, obywatelstwo, stanowisko-pełniona funkcja oraz wykaz pojazdów Wykonawcy (wraz z przypisanymi do nich kierowcami), w celu wpisania pracowników i pojazdów na listę przepustek okresowych

4 osobowych i przepustek okresowych samochodowych, która znajdować się będzie w biurze przepustek i będzie uaktualniana co 14 dni. b) Godziny pracy od poniedziałku do piątku 7:00-15:00. Wykonawca przedstawi do zaakceptowania Użytkownika kompleksu propozycję godzin pracy przypadku wystąpienia potrzeby zmiany ustalonych godzin pracy. Wykonawca każdorazowo będzie zobowiązany zwrócić się do o ich zmianę. c) O wszelkich zmianach dotyczących pracowników Wykonawca będzie powiadamiał Użytkownika, co najmniej z trzydniowym wyprzedzeniem. d) Pracownicy wykonawcy/podwykonawcy przebywający na terenie obiektu będą musieli deponować wszystkie telefony oraz urządzenia do zapisu dźwięku lub obrazu w skrzynkach depozytowych. e) Pracownicy Wykonawcy będą mieli prawo przebywać tylko na wyznaczonym obszarze obiektu, nie będą mogli przebywać w innym miejscu na terenie obiektu bez istotnej potrzeby np. rozładunek materiałów budowlanych itp. f) Przebywanie na terenie Jednostki Wojskowej obcokrajowców oraz poruszanie się pojazdów zarejestrowanych poza granicą RP reguluje Decyzja nr 19/MON z dnia r. Zamawiający nie gwarantuje, że SKW wyrazi zgodę na przebywanie na terenie JW obcokrajowców. g) Każdorazowa zmiana osób ujętych w wykazie osób realizujących zadanie winna być uzgodniona pisemnie z Zamawiającym. h) Na terenie kompleksu wojskowego obowiązuje bezwzględny zakaz wnoszenia i spożywania alkoholu oraz przebywania pod jego wpływem. i) Wykonawca zobowiązany będzie do właściwego zabezpieczenia sprzętu i terenu budowy przed kradzieżą oraz pod względem bhp i p.poż. Wykonawca zobowiązuje się z wyprzedzeniem, co najmniej 7-dniowym uzgadniać wszelkie zmiany, jakie nastąpią w trakcie trwania niniejszej umowy oraz uaktualniać wykaz pracowników realizujących zadanie Wycinka drzew, demontaż i utylizacja odpadów. Zadanie nie wymaga wycinki drzew i krzewów oraz zabezpieczenia istniejącego drzewostanu. Na Wykonawcy ciąży obowiązek prawidłowego zagospodarowania odpadów (np. gruz betonowy i ceglany uzyskany z wszelkich rozbiórek, śmieci, papa, zdemontowane urządzenia, gaz odzyskany z urządzeń). Kopie kart przekazania odpadów Wykonawca przekaże Zamawiającemu. Zgodnie z ustawą o substancjach zubożających warstwę ozonową oraz o niektórych fluorowych gazach cieplarnianych Dz. U. poz. 881 z dnia r. czynności polegające na odzyskiwaniu substancji chłodzącej ze zdemontowanych urządzeń powinien wykonywać osoba/firma posiadająca stosowny certyfikat. Odpad stanowiący złom stalowy należy przekazać do magazynów 43 WOG w Świętoszowie SOI Świętoszów.

5 3.2. ZAKRES ROBÓT: BRANŻA DROGOWA. Należy wykonać zaprojektowany układ komunikacyjny powiązany funkcjonalnie z układem istniejącym. Zaprojektowano wykonanie betonowego placu manewrowego pomiędzy budynkiem garażowym (segmentem nr 1) a istniejącą drogą betonową oraz chodników od strony wschodniej ściany szczytowej. Wartości podstawowych parametrów (szerokości) pokazano w części rysunkowej. Nawierzchnia placu będzie częściowo obramowana krawężnikiem betonowym ułożonym na ławie z oporem z betonu, a nawierzchnia chodnika obrzeżem układanym również na ławie z oporem z betonu. Na długości bram garażowych w budynku krawędź nawierzchni betonowej należy zabezpieczyć kątownikiem stalowym zgodnie z częścią rysunkową. Po zachodniej stronie palcu przewidziano wykonanie tymczasowego krawężnika i skosu płyty betonowej placu. Oba te elementy zostaną rozebrane w trakcie budowy segmentu nr 2 garażu. Przewiduje się również rozebranie i odtworzenie istniejącej nawierzchni betonowej dla potrzeb wykonania przyłącza kanalizacji deszczowej. Szerokości poszczególnych warstw odtwarzanej nawierzchni pokazano w części rysunkowej. Układ odwodnienia planuje się powierzchniowy z odprowadzeniem wód opadowych do instalacji kanalizacji deszczowej. Projektowanej nawierzchni nadano odpowiednie spadki podłużne i poprzecze zgodnie z częścią rysunkową. W obrębie włączeń do istniejącej nawierzchni projektowaną nawierzchnię należy dostosować do rzędnych istniejących. Krawędź nawierzchni istniejącej należy dociąć tak, aby uzyskać płynną optycznie linię. Wzdłuż istniejącej drogi betonowej zaplanowano odwodnienie liniowe klasy E 600 ze spadkiem w dnie; dodatkowo wymaga się aby było ono odporne na wykonywane manewry skrętu w obszarze placu. Skrzynki odpływowe należy montować w miejscu planowanych przykanalików zgodnie z projektem branży instalacyjnej BRANŻA OGÓLNOBUDOWLANA A. BRANŻA ARCHITEKTONICZNA. W ramach realizacji Etapu 1 należy wykonać następujące roboty budowlane: 1) Rozebranie betonowych placów manewrowych wg rys W-ZT-A-03, 2) Zdjęcie warstwy humusu wg rys W-ZT-A-03; 3) Budowa budynku garażowego segment nr ;1 4) Budowa placu manewrowego wg PW-DR; 5) Budowa chodników wg PW-DR; 6) Wyrównanie terenu; 7) Założenie trawników. Budynek garażowy jest obiektem jednokondygnacyjny bez podpiwniczenia, zlokalizowany w terenie płaskim, w sąsiedztwie istniejących budynków garażowych, przeznaczony dla pojazdów gąsienicowych.

6 Budowany w Etapie 1 segment jest częścią budynku stanowią konstrukcyjnie niezależne segmenty posadowione na stopach fundamentowych w miejscach styku segmentów występują fundamentu łączone z niezależnymi cokołami pod każdy ze słupów konstrukcyjnych. Każdy z segmentów stanowi halę jednonawową w konstrukcji stalowej słupoworyglowej w rozstawie osiowym 5,70 m o długości 7 pól, w której główny ustrój tworzą ramy portalowe z jednospadowym dźwigarem dachowym. W pierwszym segmencie budynku, którego realizacja jest przedmiotem postępowania przetargowego, w ramach jednego stanowiska postojowego zaprojektowano cześć socjalną przeznaczoną dla 25 żołnierzy w tym dla 20 mężczyzn i 5 kobiet. Do tej części budynku prowadzi niezależne wejście z zewnątrz umieszczone w elewacji bocznej budynku. W części socjalnej, pomieszczenie jadalni wyposaża się w stoły z krzesłami, umywalki, szafki typu kuchennego, pojemnik na mydło w płynie, pojemnik na ręczniki papierowe oraz kosz na śmieci. Zestawienie sprzętu kwaterunkowego i stałego wg rys W-AZ-01. Zamawiający dostarcza wyposażenie kwaterunkowe: 1) WP3-1 Stoły jadalne 120x80 5 szt, 2) WP3-2 Krzesła jadalne szt 25, 3) WP8-47 Kosze na śmieci szt 4. Szczegółowy opis robót zawarty jest w PROJEKT WYKONAWCZY BRANŻA ARCHITEKTONICZNA. B. BRANŻA KONSTRUKCYJNA. Warunki gruntowe są proste, jednorodne. Brak jest niekorzystnych do posadowienia zjawisk geologicznych. Zbadane podłoże gruntowe nadaje się do bezpośredniego posadowienia fundamentów projektowanego obiektu. Do głębokości prowadzonych badań, tj. do 6 m poniżej terenu nie stwierdzono występowania wód gruntowych. Lokalnie występują sączenia pochodzące z opadów atmosferycznych. Konstrukcja budynku stalowa, słupowo-ryglowa. Główny ustrój tworzą ramy portalowe z jednospadowym dźwigarem dachowym. Słupy blachownicowe o przekroju zbieżnym, gdzie największy przekrój jest w okapie, a najmniejszy u podstawy słupa (na cokole stopy fundamentowej). W ścianach bez otworów bramowych słupy stężone w swojej płaszczyźnie. W ścianach z otworami bramowymi sztywność przestrzenną zapewnią wspornikowe słupy sztywno zamocowane w fundamentach. Słupy te zostały zaprojektowane na obu końcach ścian z otworami bramowymi. Rygle dachowe w formie dźwigarów kratownicowych o pasach równoległych, zamocowanych w głowicy słupów. Rygle dachowe w ramach szczytowych wieloprzęsłowe o przekroju rurowym zamkniętym. Konstrukcja dachu usztywniona w swojej płaszczyźnie tężnikami połaciowymi oraz podłużnymi tężnikami pionowymi w środku rozpiętości dźwigarów kratowych. Ramy szczytowe stężone w swojej płaszczyźnie. Pokrycie dachu blachą trapezową o wysokim profilu. Izolacja dachu lekkimi płytami z PIR oraz membraną dachową PVC. Pokrycie ścian płytami

7 warstwowymi X-PIR w grupie kolorystycznej I lub II wg Ruukki. Płyty ścienne montowane w układzie pionowym do rygli ściennych. Rygle ścienne z profili "Z" typu Pruszyński walcowanych na zimno. Posadowienie na żelbetowych stopach fundamentowych. Belki podwalinowe monolityczne, żelbetowe, oparte na stopach fundamentowych. W osi otworów bramowych brak belek podwalinowych, jedynie przy słupach zaprojektowano belki podwalinowe w formie żelbetowych cokołów. W osiach otworów bramowych zaprojektowano żelbetową ławę fundamentową stanowiącą wzmocnienie krawędzi płyty posadzkowej w miejscu najazdu czołgów podczas wjazdu do garażu. W części socjalnej zaprojektowano następujące rozwiązania konstrukcyjne: a) Posadzka w poziomie ±0,00 m oddylatowana od posadzki w części garażowej. Pomiędzy częścią socjalną a garażową zaprojektowano ściankę podwalinową na własnym fundamencie liniowym, na ławie fundamentowej. b) Słupy stalowe montowane wewnątrz hali, które wraz z obudową z płyt warstwowych tworzą ściany wydzielające część socjalną od części garażowej. Słupy mocowane u podstawy do posadzki i do ścian podwalinowych, natomiast głowice słupów mocowane do dźwigarów dachowych oraz do stalowych wymianów pomiędzy dźwigarami. Słupy te nie będą podpierały rygli dachowych. Słupy stężone w swojej płaszczyźnie. Obudowa z płyt warstwowych w układzie pionowym montowanych do poziomych rygli. c) Strop z jednoprzęsłowej blachy trapezowej rozpiętej pomiędzy ryglami zamocowanymi do słupów w ścianie szczytowej oraz do słupów wewnętrznych opisanych w punkcie (b). d) Strop nad częścią socjalną nie będzie obciążany składowanym materiałem, ani obciążeniem użytkowym. Dopuszcza się wyłącznie montaż (podwieszenie) niezbędnych instalacji oraz sufitów w zabudowie suchejlekkiej. Dopuszcza się również obciążenie eksploatacyjne stropu w postaci bieżącego utrzymania i konserwacji stropu lub urządzeń. Dopuszczalne wartości obciążeń podano w punkcie 5 niniejszego opisu. e) Ściany wewnętrzne w części socjalnej w konstrukcji systemowej suchejlekkiej, np. gips-karton na stalowych profilach wsporczych. Dopuszcza się montaż profili tworzących szkielet ścian wewnętrznych do stalowej konstrukcji hali i stalowej konstrukcji części socjalnej. Szczegółowy opis robót zawarty jest w PROJEKT WYKONAWCZY BRANŻA KONSTRUKCYJNA BRANŻA SANITARNA. A. Instalacje zewnętrzne W ramach zlecenia należy wykonać: 1) przyłącze wodociągowe zasilane jest z istniejącej instalacji zewnętrznej na terenie kompleksu, 2) przykanalik kanalizacji sanitarnej odprowadzania ścieków sanitarnobytowych wyłącznie z segmentu 1,

8 3) kanalizacja deszczowa, którą ścieki deszczowe zostaną odprowadzone do istniejącej sieci kanalizacji deszczowej. 4) niskotemperaturowe przyłącze cieplne zasilane z istniejącej sieci cieplnej. B. Instalacje wewnętrzne W ramach niniejszego zlecenia należy wykonać wewnętrzne instalacje sanitarne wyłącznie w niżej podanym zakresie: 1) instalacja wody zimnej i ciepłej, która rozprowadzona będzie wyłącznie w części segmentu nr I, 2) instalacja kanalizacji sanitarnej odprowadzająca ścieki z przyborów sanitarnych znajdujących się wyłącznie w segmencie nr I, 3) instalacja kanalizacji technologicznej w zakresie obsługi węzła cieplnego. Przewód zaślepić w pomieszczeniu 1.10 za kratką Kr2 natomiast podejście pod osuszacz (do segmentu nr 2) wykonać jako fi 160 z możliwością dalszej rozbudowy i wpięcia przewodów odprowadzających skropliny z segmentów nr 2 i 4 (jako odbicie lustrzane kt zaprojektowanej w segmencie nr I). Zgodnie z załącznikiem nr 1. 4) instalacja technologii węzła cieplnego w oparciu o wymiennik płytowy woda/glikol wraz z wyposażeniem, 5) instalacja centralnego ogrzewania w zakresie ETAPU 1, czyli obieg grzewczy nr 1 i nr 2 z możliwością rozbudowy po wykonaniu segmentu 2 i 3. 6) wentylacja mechaniczna nawiewno-wywiewna w pomieszczeniu socjalnym, 7) wentylacja hali garażowej w zakresie wymiany zaprojektowanych wywietrzaków zintegrowanych na wywietrzaki dachowe grawitacyjne, na podstawie dachowej, o odpowiadającej średnicy fi 250 i zapewniające normatywne ilości wymian powietrza. Zamawiający rezygnuje z montażu przewodów wentylacyjnych i kratek wywiewnych zaprojektowanych na każdym ze stanowisk, zgodnie z załącznikiem graficznym nr 2 UWAGA: Segment nr 1 i 3, zgodnie z określonymi potrzebami Użytkownika, przeznaczony jest dla bieżącego przechowywania pojazdów. Dokumentacja projektowa jest powtarzalna i Zamawiający w celu dostosowania obiektu do przeznaczenia wyłączył z realizacji zbędną dla segmentu 1 i 3 zaprojektowaną instalację wentylacji mechanicznej załącznik nr 2 i 3), instalację dynamicznego osuszania wraz częścią kanalizacji technologicznej służącą odprowadzaniu skroplin z tych urządzeń (załącznik nr 1). Powyższe zmiany, jako nieistotne, zostaną autoryzowane przez pracownię projektową we właściwym czasie. W związku ze zmianami w zakresie instalacji osuszania oraz wentylacji mechanicznej w hali garażowej, należy uwzględnić zmiany w branży

9 elektrycznej w zakresie zaprojektowanej instalacji elektrycznej oraz automatyki sterującej. Powyższe elementy wyłączone z realizacji przez Zamawiającego nie należy ujmować w wycenie ofertowej. Szczegółowy opis robót zawarty jest w PROJEKT WYKONAWCZY BRANŻA SANITARNA BRANŻA ELEKTRYCZNA A. Instalacje zewnętrzne. Zasilanie projektowanego budynku garażowego należy wykonać z istniejącej stacji transformatorowej PT projektowaną linią kablową układaną w ziemi. Zgodnie z technicznymi warunkami przyłączenia do sieci energetycznej TD/BOP/ / w istniejącej stacji transformatorowej PT należy wykonać prace adaptacyjne polegające na wymianie zabezpieczenia głównego, przekładników prądowych pomiaru rozliczeniowego i włączeniu kabla zasilającego garażu w pole istniejącej rozdzielnicy Nn, zabezpieczając go wkładką bezpiecznikową. B. Instalacje wewnętrzne. W budynku przewidziano wykonanie instalacji rozdzielczej składającej się z tablicy agregatu przewoźnego, rozdzielnicy głównej, rozdzielnicy wewnętrznej. W instalacji zrealizowana będzie ochrona przeciwporażeniowa podstawowa (ochrona przed dotykiem bezpośrednim) i ochrona przeciwporażeniowa dodatkowa (ochrona przed dotykiem pośrednim w instalacji odbiorczej). Konstrukcja metalowa garażu połączona zostanie instalacją wyrównawczą. Oświetlenie zewnętrzne zaprojektowano do wykonania na elewacji budynki w postaci opraw LED. Oświetlenie wewnętrzne stanowisk garażowych przewidziano oprawy szczelne LED a pomieszczeń w części socjalnej do wykonania na bazie opraw LED 17. W części socjalnej przewidziano oświetlenie awaryjne ewakuacyjne. Zaprojektowano instalację gniazd wtyczkowych jako natynkową w garażach i podtynkową w pomieszczeniach socjalno-sanitarnych. Ponadto w części garażowej projektuje się zestawy gniazdowe wyposażone w jedno gniazdo 3f 32A, jedno gniazdo 3f 16A i dwa gniazda jednofazowe montowane na ścianach i słupach. Budynek posiada zaprojektowaną instalację odgromową. Nie należy w przygotowaniu ofert wyceniać robót branży elektrycznej związanych z zaprojektowana instalacją wentylacji mechanicznej i osuszania, której dla tego standardu garażu nie będzie. Wykonanie zaprojektowanych instalacji należy zaplanować do zakończenia w skrzynkach rozdzielczych. Przewidzieć zasilanie autonomicznych czujników tlenku i dwutlenku węgla. Zasilanie siłowników do uchylania świetlików pozostawić. Otwieranie świetlików przewidzieć wyłącznikiem ściennym włączanym/wyłączanym ręcznie ręczne.

10 Szczegółowy opis robót zawarty jest w PROJEKT WYKONAWCZY BRANŻA ELEKTRYCZNA BRANŻA TELETECHNICZNA Wykonanie odcinka kanalizacji dla instalacji teletechnicznej umożliwiającej wykonania połączeń realizowanych w ramach oddzielnego zamówienia wewnętrznych niskoprądowych instalacji z systemami w kompleksie wojskowym. Szczegółowy opis robót zawarty jest w PROJEKT WYKONAWCZY BRANŻA ELEKTRYCZNA. 4. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wymagania dotyczące zatrudnienia przez wykonawcę lub Podwykonawcę na podstawie umowy o pracę osób wykonujących zamówienie (art. 29 ust. 3a ustawy Prawo zamówień publicznych). a) Na podstawie art. 29 ust. 3a ustawy PZP Zamawiający żąda zatrudnienia przez Wykonawcę lub Podwykonawcę na podstawie umowy o pracę (zgodnie z art ustawy z dnia 22 czerwca 1976 r. Kodeksu Pracy) co najmniej 5 osób, które będą wykonywać czynności bezpośrednio związane z realizacją przedmiotu zamówienia, opisane w pkt. 3.2, 3.3 przez cały okres trwania umowy zawartej pomiędzy Zamawiającym a Wykonawcą. b) W przypadku rozwiązania stosunku pracy z osobą, o której mowa w pkt. a, przed zakończeniem terminu umowy w sprawie zamówienia publicznego, Wykonawca/Podwykonawca zobowiązuje się do niezwłocznego zatrudnienia na to miejsce innej osoby. c) Najpóźniej w dniu przekazania terenu budowy Wykonawca zobowiązany jest do przekazania Zamawiającemu listy osób, o których mowa w pkt. a która będzie określała pełnione przez pracowników funkcje oraz okres obowiązywania umowy o pracę. W przypadku zmiany tych osób Wykonawca przedstawi Zamawiającemu zaktualizowaną listę osób. d) W trakcie realizacji przedmiotu umowy Zamawiający jest uprawniony do wykonywania czynności kontrolnych wobec Wykonawcy (odpowiednio Podwykonawcy) odnośnie spełniania przez Wykonawcę lub Podwykonawcę wymogu zatrudnienia, o którym mowa w pkt a, a w szczególności do: e) żądania oświadczeń i dokumentów w zakresie potwierdzenia spełniania ww. wymogów i dokonywania ich oceny, f) żądania wyjaśnień w przypadku wątpliwości w zakresie potwierdzenia spełniania ww. wymogów, g) przeprowadzania kontroli na miejscu wykonywania świadczenia. h) W przypadku uzasadnionych wątpliwości co do przestrzegania prawa pracy przez Wykonawcę lub Podwykonawcę, zamawiający może zwrócić się o przeprowadzenie kontroli przez Państwową Inspekcję Pracy. i) Sposób udokumentowania zatrudnienia osób, o których mowa w pkt. a, jak i sankcje z tytułu niespełnienia wymagań w zakresie zatrudniania na umowę

11 o pracę osób zgodnie z warunkami SIWZ zostały zawarte w projekcie umowy 4.2. Warunki wykonania i odbioru robót. Warunki wykonania i odbioru robót określone są w specyfikacjach technicznych wykonania i odbioru robót oraz w dokumentacji projektowej Rozbieżności w dokumentacji projektowej i rozwiązania zamienne. Zasady postępowania w przypadku wystąpienia rozbieżności w dokumentacji projektowej i rozwiązania zamienne w czasie realizacji robót między dokumentacją projektową a stanem istniejącym będą wymagać każdorazowej konsultacji z inspektorami nadzoru inwestorskiego lub ewentualnie z projektantami. W uzasadnionych przypadkach, w trakcie realizacji robót, Zamawiający dopuszcza wprowadzenie zmian w stosunku do technologii przyjętej w dokumentacji przedmiarach tj. na wniosek Wykonawcy mogą być wykonywane zmiany technologii wykonania elementów robót. W tym przypadku Wykonawca zobowiązany będzie do przedstawienia rozwiązania zamiennego zawierającego opis proponowanych zmian, rysunki. Zaproponowana zamiana nie może powodować jednakże wzrostu kosztów robót. Propozycja zmian będzie jednakże wymagała akceptacji nadzoru autorskiego i zatwierdzenia do realizacji przez Zamawiającego. Szczegółowe zasady wprowadzania rozwiązań zamiennych określa projekt umowy w dziale dotyczącym rozwiązań zamiennych, stanowiący załącznik do SIWZ Odbiór końcowy. Dla celów odbioru końcowego projekt budowlany autoryzować przez kierownika budowy (kierowników robót) i inspektorów nadzoru. Projekty powykonawcze branżowe obejmujące w swoim zakresie urządzenia przeciwpożarowe tj. urządzenia służące do wykrywania alarmów pożarowych, hydranty wewnętrzne i zewnętrzne, oddymianie, klapy ppoż. w ciągach wentylacyjnych, instalację oświetlenia ewakuacyjnego itp., uzgodnić na piśmie z rzeczoznawcą ppoż., zgodnie z 3 ustęp 1 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów (Dz.U. z 2010 r. Nr 109, poz. 719). Przytoczone w opracowaniach projektowych nazwy firm, producentów materiałów i urządzeń są przykładowe. Wykonawca może zastosować w ofercie materiały i urządzenia równoważne o parametrach nie gorszych niż wymienione w opracowaniu. W przypadku zastosowania urządzenia równoważnego Wykonawca załączy do oferty parametry techniczne tego urządzenia. Szczegółowe warunki odbioru końcowego określa projekt umowy w dziale Odbiór Końcowy, stanowiący załącznik do SIWZ. Wykonawca zobowiązany jest do przedłożenia podczas odbioru końcowego między innymi:

12 a) Dokumentacji powykonawczej w wersji papierowej oraz elektronicznej (format.dwg), b) Wykazu środków trwałych i wyposażenia w wersji papierowej oraz elektronicznej (format.xls) c) Instrukcję bezpieczeństwa pożarowego sporządzoną zgodnie z zasadami określonymi w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz. 719). d) Instrukcję eksploatacji obiektu Wizja lokalna. Wizja lokalna zostanie zorganizowana w terminie do 10 dni od dnia zamieszczenia postępowania przetargowego. KIEROWNIK SEKCJI Planowania i Programowania Sporządził: Piotr Pękacki Magdalena Krawczyk Zbigniew Cybulski
