1 SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA CZĘŚĆ B OPIS PRZEDMIOTU ZAMÓWIENIA 1. PRZEDMIOT ZAMÓWIENIA. Przedmiotem zamówienia jest Budowa budynku garażowego 7 stanowiskowego segment nr 2, dla potrzeb czołgów LEOPARD oraz Przygotowanie infrastruktury terenu kompleksu wojskowego w Świętoszowie dla budowy garaży wraz z uzyskaniem pozwolenia na użytkowanie. Dokumentacja projektowa stanowi opis przedmiotu zamówienia w myśl ustawy PZP dla rzeczowej realizacji przebudowy i spełnia wymogi stawiane w art. 29,30, 31 ustawy PZP zadania i Przedmiotem zamówienia jest wybudowanie kolejnego segmentu budynku garażowego, 7 stanowiskowego, oznaczonego jako segment nr 2 (numeracja wg PZT) oraz przynależnego do niego zagospodarowania terenu i infrastruktury technicznej. W ramach realizacji tego etapu inwestycji należy wykonać następujące roboty budowlane: 1. Rozebranie betonowych placów manewrowych wg rys W-ZT-A Rozebranie betonowej myjki najazdowej rysunek myjki W-ZT-A Zdjęcie warstwy humusu wg rys W-ZT-A Przebudowa sieci gazowej średniego ciśnienia g Przebudowa energetycznej linii zasilającej. 6. Budowa budynku garażowego segment nr Budowa zewnętrznej instalacji kanalizacji deszczowej wg PW-IS.

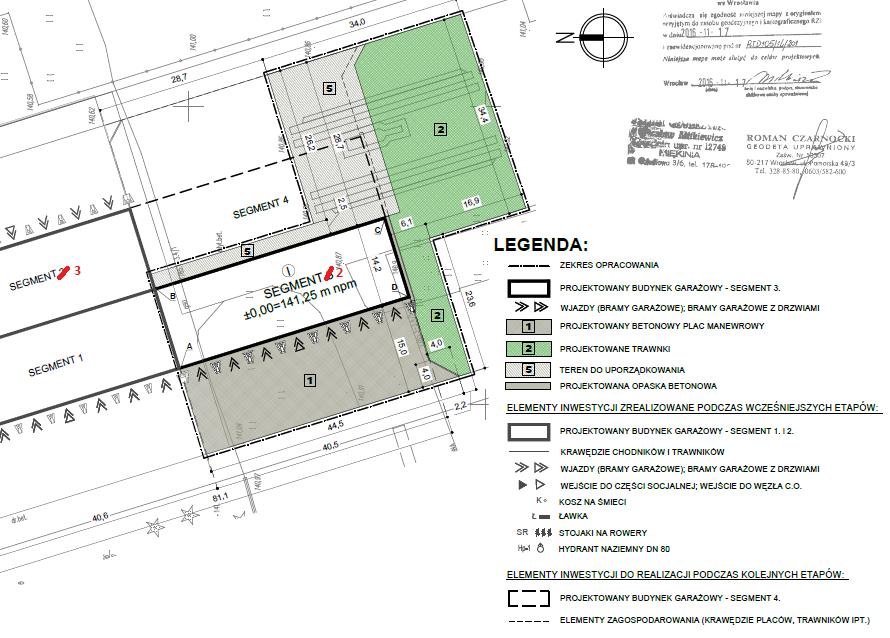

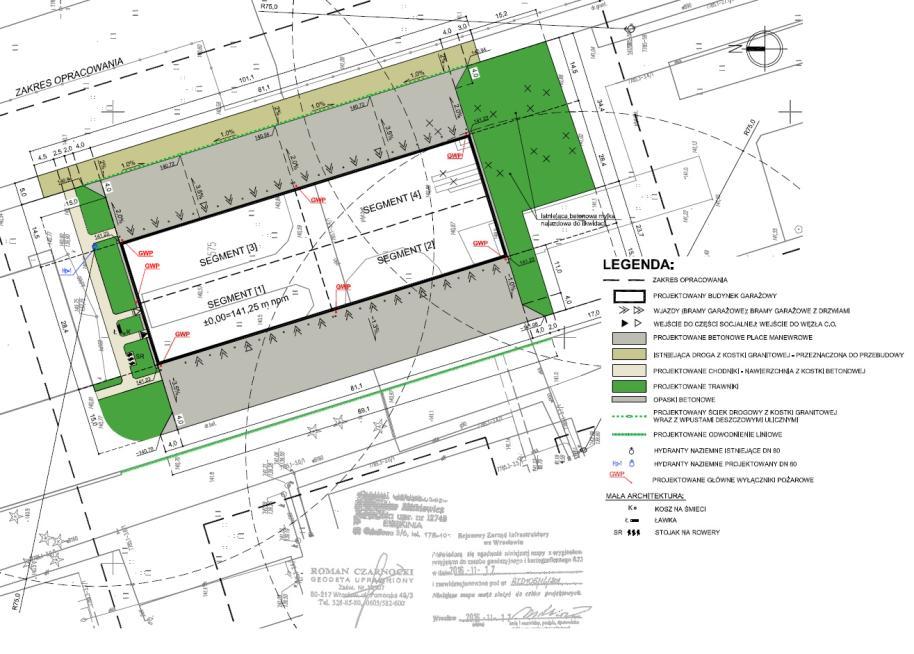

2 8. Budowa placu manewrowego wg PW-DR. 9. Wyrównanie terenu. 10. Założenie trawników. UWAGA: Numery segmentów należy przyjąć zgodnie z Projektem Zagospodarowania Terenu. W Projekcie Wykonawczym niewłaściwie oznaczono segment nr 2 jako segment nr 3 (w Projekcie Wykonawczym opisy segment 3 należy przyjmować jako segment 2). W ramach realizacji robót nie jest wymagana wycinka drzew i krzewów oraz zabezpieczenia istniejącego drzewostanu. Podstawowe dane techniczne budynku garażowego segmentu 2: Wymiary (S x L): 40,50 x 14,235 m Powierzchnia zabudowy: 576,52 m 2 Ilość kondygnacji: 1 Wysokość: 8,22 m Kubatura: 3956,80 m 3 2. STAN ISTNIEJĄCY Zgodnie z opracowaną dokumentacją projektową przewidziano budowę z możliwością realizacji etapami czterosegmentowego budynku garażu zlokalizowanego w kompleksie wojskowym w Świętoszowie. Na podstawie tej dokumentacji wybudowano pierwszy segment z zapleczem socjalnym i węzłem technicznym. W kolejnym Etapie II zostanie wybudowany segment nr 2. W obszarze zaprojektowanego segmentu nr 2 znajdują się następujące elementy infrastruktury technicznej: a) sieć gazowa średniego ciśnienia g90, przeznaczona do przebudowy; b) zewnętrzna instalacja kanalizacji ogólnospławnej - wykonana podczas realizacji Etapu I (segmentu nr 1); c) sieć ciepłownicza wykonana podczas realizacji Etapu I; d) betonowa myjka najazdowa, przeznaczona do rozbiórki. Segment nr 2 przylega do istniejącego segmentu nr 1 ścianą szczytową oraz do segmentu nr 3 narożnikiem budynku. Teren w obszarze opracowania tego etapu zagospodarowany jest głównie przez betonowe place manewrowe i zieleń nieurządzoną. W obszarze tym nie występują drzewa, które w wyniku projektowanych robót budowlanych należałoby przeznaczyć do wycinki.

3 3. ZAKRES RZECZOWY PRZEDMIOTU ZAMÓWIENIA. Szczegółowy zakres rzeczowy określa dokumentacja projektowa i specyfikacja techniczna wykonania i odbioru robót (STWiOR). 1. Projekt Budowlany: Tom 1 - Projekt Zagospodarowania Terenu 2. Projekt Budowlany: Tom 2 - Projekt Architektoniczno-Budowlany 3. Projekt Wykonawczy segment 3 branża architektoniczna 4. Projekt Wykonawczy segment 3 branża konstrukcyjna 5. Projekt Wykonawczy segment 3 branża instalacji i przyłączy sanitarnych 6. Projekt Wykonawczy segment 3 branża elektryczna 7. Projekt Wykonawczy segment 3 branża drogowa 8. Specyfikacja Techniczna Wykonania i Odbioru Robót Zamawiający nie udostępnia przedmiarów robót Część ogólna obejmuje: Organizacja terenu budowy. Organizacja terenu budowy została opisana w projekcie umowy w dziale Obowiązki Wykonawcy. Zaplecze budowy należy zorganizować w miejscu wskazanym przy przekazaniu terenu budowy z udziałem przedstawicieli Zamawiającego i 43 Wojskowego Oddziału Gospodarczego w Świętoszowie. Zaplecze powyższe należy zorganizować w terminie do 14 dni licząc od daty przekazania terenu budowy.

4 Obowiązki Wykonawcy robót związane z organizacją terenu budowy zawarto w projekcie umowy w dziale Obowiązki Wykonawcy, stanowiącej załącznik do SIWZ Warunki realizacji robót na terenie kompleksu wojskowego. Zasady wstępu i pracy określone przez Dowódcę Jednostki Wojskowej 2399 zawarte są w załączniku nr 1 opis wymagań ochrony Świętoszów. Dodatkowo: a) Wykonawca powinien dostarczyć Użytkownikowi (Jednostce Wojskowej, na terenie, której realizowane są roboty) wykaz pracowników zatrudnionych przy wykonywaniu prac, w którym należy podać nazwisko i imię pracownika wraz z serią i numerem dowodu osobistego oraz wykaz pojazdów Wykonawcy (wraz z przypisanymi do nich kierowcami), w celu wpisania pracowników i pojazdów na listę przepustek okresowych osobowych i przepustek okresowych samochodowych, która znajdować się będzie w biurze przepustek i będzie uaktualniana co 14 dni. b) O wszelkich zmianach dotyczących przedłożonego wykazu pracowników i pojazdów Wykonawca będzie powiadamiał Użytkownika co najmniej z trzydniowym wyprzedzeniem. c) Wejście/wyjście i wjazd/wyjazd na teren/z terenu jednostki wojskowej (budowy) odbywać się będzie tylko przez biuro przepustek. d) Pojazdy zaopatrujące budowę, niebędące własnością Wykonawcy, będą wpuszczane na teren jednostki na podstawie przepustki jednorazowej dla pojazdu i kierowcy, po wyrażeniu zgody na wjazd przez osobę upoważnioną. Za odebranie pojazdu z biura przepustek odpowiedzialny będzie Kierownik Budowy, który odpowiadać będzie również za przejazd pojazdu na teren budowy po wyznaczonej trasie. e) Wykonawca przedstawi do zaakceptowania Dowódcy Jednostki Wojskowej propozycję godzin pracy. W przypadku wystąpienia potrzeby zmiany ustalonych godzin pracy, Wykonawca każdorazowo będzie zobowiązany zwrócić się do Dowódcy Jednostki Wojskowej o ich zmianę. f) Pracownicy Wykonawcy będą mieli prawo przebywać tylko na wyznaczonym terenie budowy, nie będą mogli przebywać w innym miejscu na terenie jednostki bez istotnej potrzeby np. rozładunek materiałów budowlanych itp. g) Przebywanie na terenie JW obcokrajowców oraz poruszanie się pojazdów zarejestrowanych poza granicą RP reguluje Decyzja nr 19/MON z dnia r. (Dz. Urzędowy MON, poz. 18). Zamawiający nie gwarantuje wydania zgody na przebywanie na terenie kompleksu obcokrajowców. h) Na terenie Jednostki Wojskowej obowiązuje bezwzględny zakaz wnoszenia i spożywania alkoholu oraz przebywania pod jego wpływem. i) Wykonawca zobowiązany będzie do właściwego zabezpieczenia sprzętu i terenu budowy przed kradzieżą oraz pod względem bhp i ppoż. j) Wykonawca zobowiązuje się z wyprzedzeniem, co najmniej 7-dniowym uzgadniać wszelkie zmiany, jakie nastąpią w trakcie trwania niniejszej umowy oraz uaktualniać wykaz pracowników realizujących zadanie.

5 Wycinka drzew, demontaż i utylizacja odpadów. Zadanie nie wymaga wycinki drzew i krzewów oraz zabezpieczenia istniejącego drzewostanu. Na Wykonawcy ciąży obowiązek prawidłowego zagospodarowania odpadów (np. gruz betonowy i ceglany uzyskany z wszelkich rozbiórek, śmieci, papa, zdemontowane urządzenia, gaz odzyskany z urządzeń). Kopie kart przekazania odpadów Wykonawca przekaże Zamawiającemu. Zgodnie z ustawą o substancjach zubożających warstwę ozonową oraz o niektórych fluorowych gazach cieplarnianych Dz. U. poz. 881 z dnia r. czynności polegające na odzyskiwaniu substancji chłodzącej ze zdemontowanych urządzeń powinien wykonywać osoba/firma posiadająca stosowny certyfikat. Odpad stanowiący złom stalowy należy przekazać do magazynów 43 WOG w Świętoszowie SOI Świętoszów ZAKRES ROBÓT: BRANŻA DROGOWA. Wykonanie betonowego placu manewrowego pomiędzy budynkiem garażowym a istniejącą drogą betonową. Nawierzchnia placu będzie częściowo obramowana krawężnikiem betonowym 30x15 cm ułożonym na ławie z oporem z betonu C12/15. Przed wykonaniem nawierzchni należy rozebrać tymczasowy krawężnik i skos płyty betonowej placu wykonany w ramach budowy segmentu nr 1. W ramach w/w robót należy wykonać: a) - roboty przygotowawcze wraz z rozbiórkami, b) - roboty ziemne, c) - podbudowy, d) - nawierzchnie, e) - elementy ulic takie jak np. krawężniki, obrzeża, odwodnienie liniowe BRANŻA OGÓLNOBUDOWLANA A. BRANŻA BUDOWLANA. W ramach budowy segmentu nr 2 należy wykonać następujące roboty budowlane: Przygotowanie terenu a) rozebranie betonowych placów manewrowych oraz betonowej myjki najazdowej, b) zdjęcie warstwy humusu, c) budowa placu manewrowego Budynek garażowy a) roboty ziemne, b) konstrukcje betonowe i żelbetowe, c) konstrukcje i elementy stalowe,

6 d) pokrycie dachowe, e) stolarka budowlana, f) roboty posadzkarskie, g) roboty malarskie, h) opaska budynku, Zagospodarowanie terenu a) uporządkowanie terenu wraz z plantowaniem, b) zieleń BRANŻA SANITARNA. A. Instalacje zewnętrzne a) kanalizacja deszczowa, b) przebudowa sieci gazowej, B. Instalacje wewnętrzne a) montaż instalacji centralnego ogrzewania, b) montaż wentylacji grawitacyjnej i awaryjnej mechanicznej wentylacji wyciągowej układ W-W. UWAGA: Zamawiający wyłączył z realizacji zbędną, zaprojektowaną instalację dynamicznego osuszania wraz z częścią kanalizacji technologicznej służącą odprowadzaniu skroplin z tych urządzeń. Powyższe zmiany, jako nieistotne, zostaną autoryzowane przez pracownię projektową we właściwym czasie. W związku ze zmianami w zakresie instalacji osuszania w hali garażowej, należy uwzględnić zmiany w branży elektrycznej w zakresie zaprojektowanej instalacji elektrycznej. Powyższy element wyłączony z realizacji przez Zamawiającego nie należy ujmować w wycenie ofertowej BRANŻA ELEKTRYCZNA a) Likwidacja kolizji sieci nn, b) Instalacje elektryczne wewnętrzne BRANŻA TELETECHNICZNA Prace dotyczące branży teletechnicznej będą realizowane w ramach oddzielnego postępowania przetargowego. 4. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Wymagania dotyczące zatrudnienia przez wykonawcę lub Podwykonawcę na podstawie umowy o pracę osób wykonujących zamówienie (art. 29 ust. 3a ustawy Prawo zamówień publicznych).

7 a) Na podstawie art. 29 ust. 3a ustawy PZP Zamawiający żąda zatrudnienia przez Wykonawcę lub Podwykonawcę na podstawie umowy o pracę (zgodnie z art ustawy z dnia 22 czerwca 1976 r. Kodeksu Pracy) co najmniej 4 osoby, które będą wykonywać czynności bezpośrednio związane z realizacją przedmiotu zamówienia takie jak monter konstrukcji stalowych 2 osoby, monter instalacji sanitarnych 1 osoba, monter instalacji elektrycznych 1 osoba, opisane w pkt. 3.2 przez cały okres trwania umowy zawartej pomiędzy Zamawiającym a Wykonawcą. b) W przypadku rozwiązania stosunku pracy z osobą, o której mowa w pkt. a, przed zakończeniem terminu umowy w sprawie zamówienia publicznego, Wykonawca/Podwykonawca zobowiązuje się do niezwłocznego zatrudnienia na to miejsce innej osoby. c) Najpóźniej w dniu przekazania terenu budowy Wykonawca zobowiązany jest do przekazania Zamawiającemu listy osób, o których mowa w pkt. a która będzie określała pełnione przez pracowników funkcje oraz okres obowiązywania umowy o pracę. W przypadku zmiany tych osób Wykonawca przedstawi Zamawiającemu zaktualizowaną listę osób. d) W trakcie realizacji przedmiotu umowy Zamawiający jest uprawniony do wykonywania czynności kontrolnych wobec Wykonawcy (odpowiednio Podwykonawcy) odnośnie spełniania przez Wykonawcę lub Podwykonawcę wymogu zatrudnienia, o którym mowa w pkt a, a w szczególności do: e) żądania oświadczeń i dokumentów w zakresie potwierdzenia spełniania ww. wymogów i dokonywania ich oceny, f) żądania wyjaśnień w przypadku wątpliwości w zakresie potwierdzenia spełniania ww. wymogów, g) przeprowadzania kontroli na miejscu wykonywania świadczenia. h) W przypadku uzasadnionych wątpliwości co do przestrzegania prawa pracy przez Wykonawcę lub Podwykonawcę, zamawiający może zwrócić się o przeprowadzenie kontroli przez Państwową Inspekcję Pracy. i) Sposób udokumentowania zatrudnienia osób, o których mowa w pkt. a, jak i sankcje z tytułu niespełnienia wymagań w zakresie zatrudniania na umowę o pracę osób zgodnie z warunkami SIWZ zostały zawarte w projekcie umowy 4.2. Warunki wykonania i odbioru robót. Warunki wykonania i odbioru robót określone są w specyfikacjach technicznych wykonania i odbioru robót oraz w dokumentacji projektowej Rozbieżności w dokumentacji projektowej i rozwiązania zamienne. Zasady postępowania w przypadku wystąpienia rozbieżności w dokumentacji projektowej i rozwiązania zamienne w czasie realizacji robót między dokumentacją projektową a stanem istniejącym będą wymagać każdorazowej konsultacji z inspektorami nadzoru inwestorskiego.

8 W uzasadnionych przypadkach, w trakcie realizacji robót, Zamawiający dopuszcza wprowadzenie zmian w stosunku do technologii przyjętej w dokumentacji przedmiarach tj. na wniosek Wykonawcy mogą być wykonywane zmiany technologii wykonania elementów robót. W tym przypadku Wykonawca zobowiązany będzie do przedstawienia rozwiązania zamiennego zawierającego opis proponowanych zmian, rysunki. Zaproponowana zamiana nie może powodować jednakże wzrostu kosztów robót. Propozycja zmian będzie jednakże wymagała akceptacji nadzoru autorskiego i zatwierdzenia do realizacji przez Zamawiającego. Szczegółowe zasady wprowadzania rozwiązań zamiennych określa projekt umowy w dziale dotyczącym rozwiązań zamiennych, stanowiący załącznik do SIWZ Podstawowe zadania (oferenta) wykonawcy robót przy sporządzaniu oferty. Z uwagi na przyjęty system wynagrodzenia ryczałtowego, oferent winien dokładnie zapoznać się z przedmiotem zamówienia i w ramach tego zaleca się dokonanie wizji lokalnej oraz szczegółowo zapoznać się z dokumentacją projektową, dokonać wyceny poszczególnych rodzajów robót. Całość robót ująć w tabeli elementów scalonych, która to będzie podstawą do wynagrodzenia za roboty. Wynagrodzenie sumaryczne winno składać się na całość kosztów związanych z kompleksową realizacją przedmiotu umowy, zgodnie z dokumentacją przetargową w tym także usługi takie jak: koszty składowania, koszty utylizacji, kompleksowa obsługa geodezyjna, itp. Wynagrodzenie ryczałtowe będzie niezmienne przez cały czas realizacji przedmiotu umowy i Wykonawca nie będzie mógł żądać podwyższenia wynagrodzenia, chociażby w czasie trwania umowy nie można było przewidzieć rozmiaru lub kosztów prac. W przypadku pominięcia przez Wykonawcę przy wycenie przedmiotu umowy jakichkolwiek robót lub kosztów określonych lub sygnalizowanych w dokumentacji przetargowej i ich nieujęcia w wynagrodzeniu ryczałtowym, Wykonawcy nie będą przysługiwać względem Zamawiającego żadne roszczenia z powyższego tytułu a w szczególności roszczenie o dodatkowe wynagrodzenie Roboty są objęte stawką VAT określoną wg odrębnych przepisów Odbiór końcowy. Dla celów odbioru końcowego projekt budowlany autoryzować przez kierownika budowy (kierowników robót) i inspektorów nadzoru. Projekty powykonawcze branżowe obejmujące w swoim zakresie urządzenia przeciwpożarowe tj. urządzenia służące do wykrywania alarmów pożarowych, hydranty wewnętrzne i zewnętrzne, oddymianie, klapy ppoż. w ciągach wentylacyjnych, instalację oświetlenia ewakuacyjnego itp., uzgodnić

9 na piśmie z rzeczoznawcą ppoż., zgodnie z 3 ustęp 1 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków i innych obiektów budowlanych i terenów (Dz.U. z 2010 r. Nr 109, poz. 719). Przytoczone w opracowaniach projektowych nazwy firm, producentów materiałów i urządzeń są przykładowe. Wykonawca może zastosować w ofercie materiały i urządzenia równoważne o parametrach nie gorszych niż wymienione w opracowaniu. W przypadku zastosowania urządzenia równoważnego Wykonawca załączy do oferty parametry techniczne tego urządzenia. Szczegółowe warunki odbioru końcowego określa projekt umowy w dziale Odbiór Końcowy, stanowiący załącznik do SIWZ. Wykonawca zobowiązany jest do przedłożenia podczas odbioru końcowego między innymi: a) Dokumentacji powykonawczej w wersji papierowej oraz elektronicznej (format.dwg), b) Wykazu środków trwałych i wyposażenia w wersji papierowej oraz elektronicznej wraz z dowodami urządzeń, (format.xls) c) Instrukcję bezpieczeństwa pożarowego sporządzoną zgodnie z zasadami określonymi w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 109, poz. 719) d) Instrukcję eksploatacji obiektu Wizja lokalna. Zamawiający zorganizuje jedną wizję lokalną na terenie obiektu. W ciągu 7 dni od dnia ogłoszenia wszczęcia postępowania przetargowego poda termin wizji lokalnej. Uczestnictwo w wizji nie jest obowiązkowe lecz wskazane. W terminie do 10 dni od dnia ogłoszenia wszczęcia postępowania przetargowego należy pisemnie zgłosić uczestnika wizji przedstawiciela Oferenta do RZI we Wrocławiu. W zgłoszeniu należy podać nazwisko i imię osoby upoważnionej przez Oferenta, serię i numer dowodu osobistego. KIEROWNIK SEKCJI Planowania i Programowania Sporządził: Jolanta Szczepkowska Piotr Pękacki
