INSTALACJA I PROGRAMOWANIE KOMUNIKATORA ALARMOWEGO GSM/GPRS GS-3105

Transkrypt

1 INSTALACJA I PROGRAMOWANIE KOMUNIKATORA ALARMOWEGO GSM/GPRS GS-3105 AAT Trading Company Sp. z o.o Warszawa, ul. Puławska 431, tel , fax aat.warszawa@aat.pl;

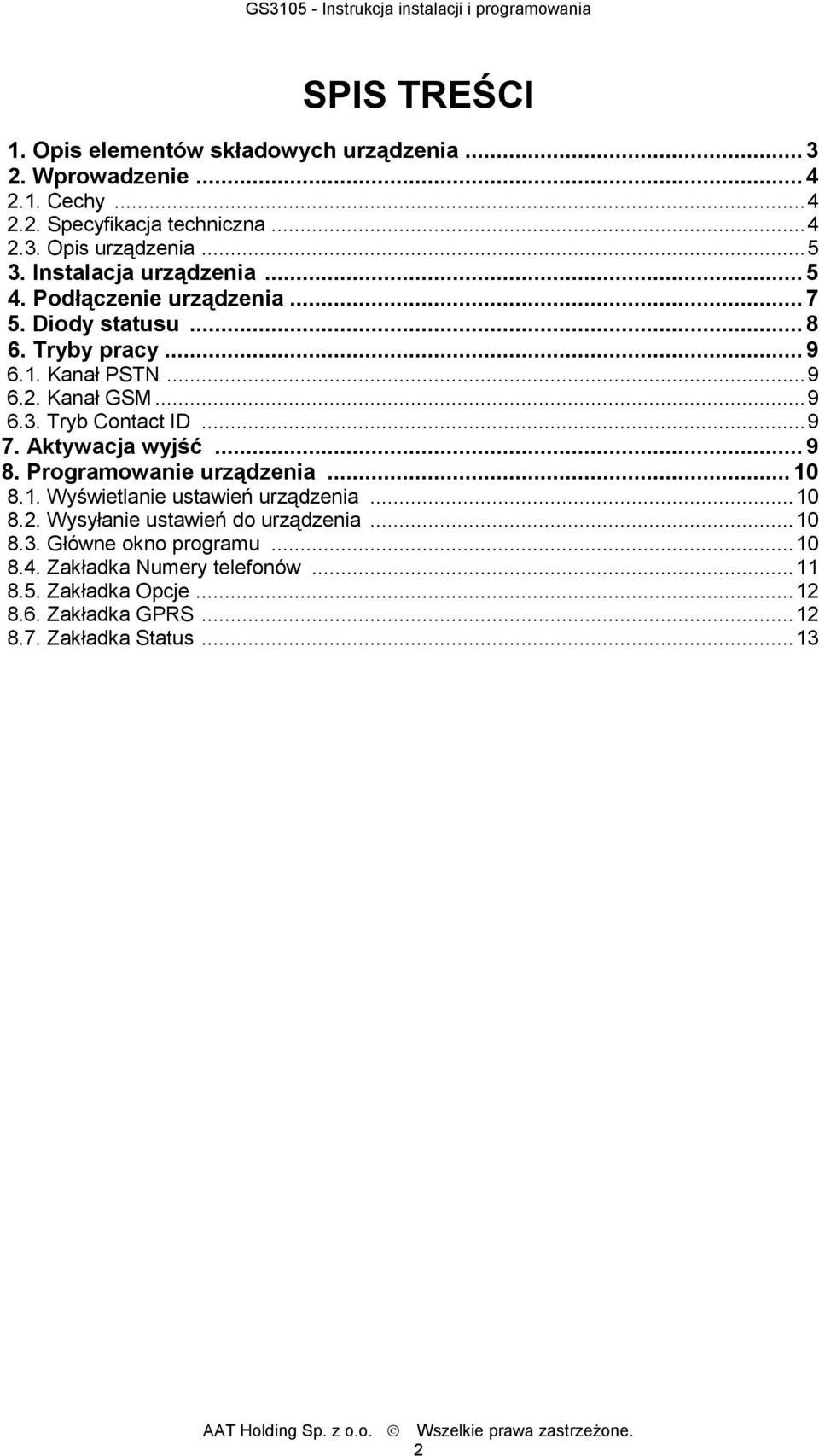

2 SPIS TREŚCI 1. Opis elementów składowych urządzenia Wprowadzenie Cechy Specyfikacja techniczna Opis urządzenia Instalacja urządzenia Podłączenie urządzenia Diody statusu Tryby pracy Kanał PSTN Kanał GSM Tryb Contact ID Aktywacja wyjść Programowanie urządzenia Wyświetlanie ustawień urządzenia Wysyłanie ustawień do urządzenia Główne okno programu Zakładka Numery telefonów Zakładka Opcje Zakładka GPRS Zakładka Status

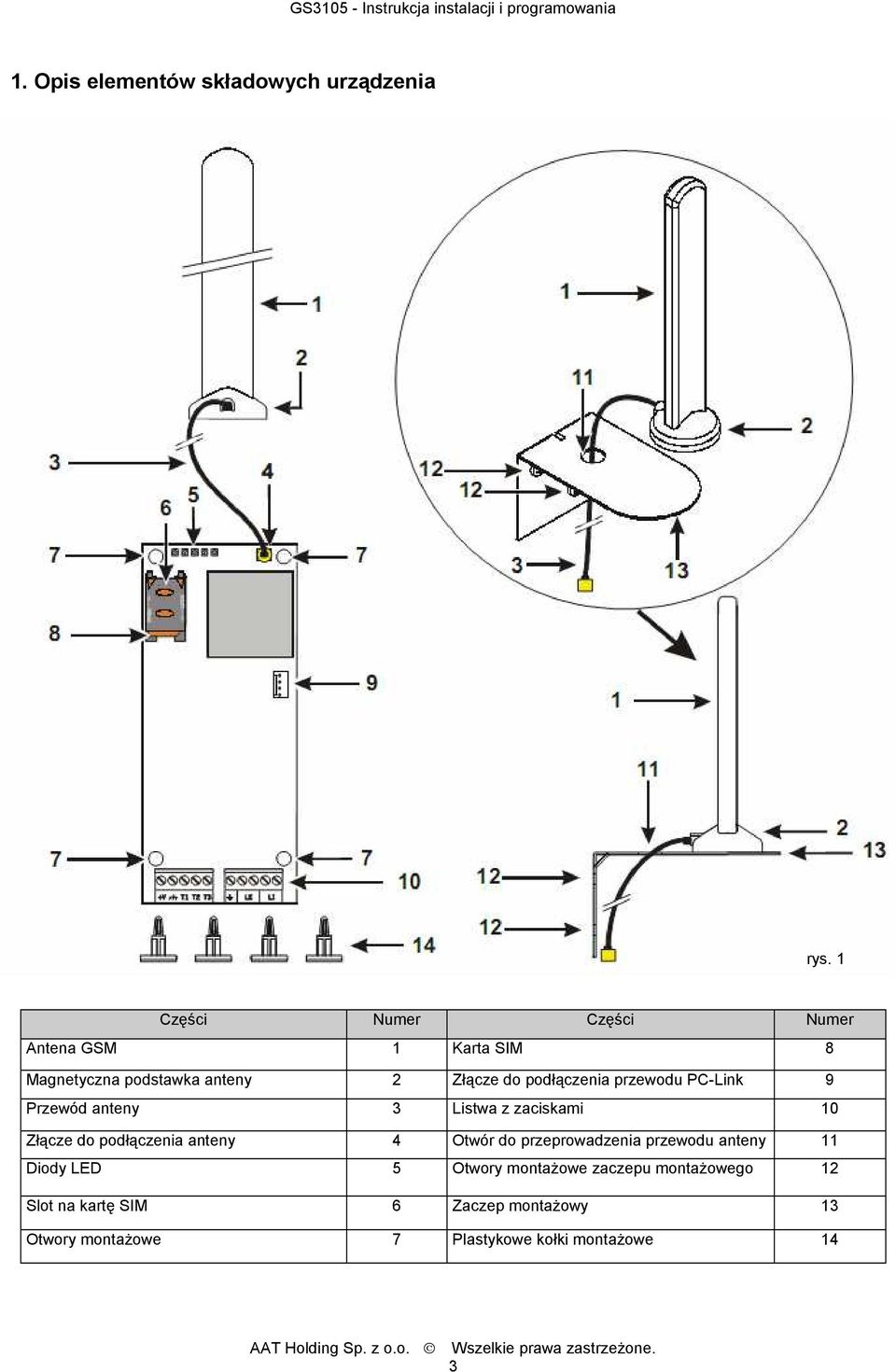

3 1. Opis elementów składowych urządzenia rys. 1 Części Numer Części Numer Antena GSM 1 Karta SIM 8 Magnetyczna podstawka anteny 2 Złącze do podłączenia przewodu PC-Link 9 Przewód anteny 3 Listwa z zaciskami 10 Złącze do podłączenia anteny 4 Otwór do przeprowadzenia przewodu anteny 11 Diody LED 5 Otwory montażowe zaczepu montażowego 12 Slot na kartę SIM 6 Zaczep montażowy 13 Otwory montażowe 7 Plastykowe kołki montażowe 14 3

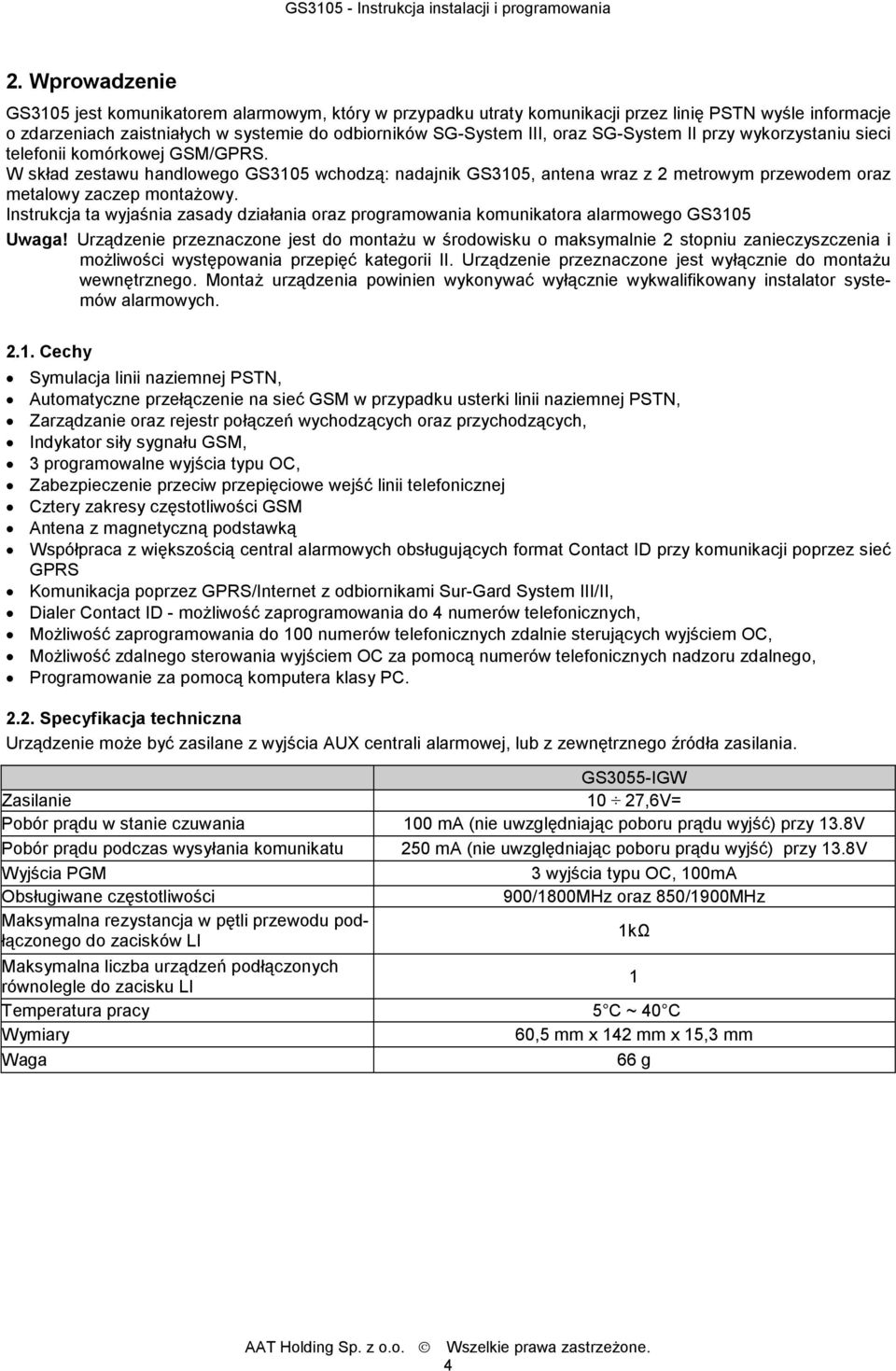

4 2. Wprowadzenie GS3105 jest komunikatorem alarmowym, który w przypadku utraty komunikacji przez linię PSTN wyśle informacje o zdarzeniach zaistniałych w systemie do odbiorników SG-System III, oraz SG-System II przy wykorzystaniu sieci telefonii komórkowej GSM/GPRS. W skład zestawu handlowego GS3105 wchodzą: nadajnik GS3105, antena wraz z 2 metrowym przewodem oraz metalowy zaczep montażowy. Instrukcja ta wyjaśnia zasady działania oraz programowania komunikatora alarmowego GS3105 Uwaga! Urządzenie przeznaczone jest do montażu w środowisku o maksymalnie 2 stopniu zanieczyszczenia i możliwości występowania przepięć kategorii II. Urządzenie przeznaczone jest wyłącznie do montażu wewnętrznego. Montaż urządzenia powinien wykonywać wyłącznie wykwalifikowany instalator systemów alarmowych Cechy Symulacja linii naziemnej PSTN, Automatyczne przełączenie na sieć GSM w przypadku usterki linii naziemnej PSTN, Zarządzanie oraz rejestr połączeń wychodzących oraz przychodzących, Indykator siły sygnału GSM, 3 programowalne wyjścia typu OC, Zabezpieczenie przeciw przepięciowe wejść linii telefonicznej Cztery zakresy częstotliwości GSM Antena z magnetyczną podstawką Współpraca z większością central alarmowych obsługujących format Contact ID przy komunikacji poprzez sieć GPRS Komunikacja poprzez GPRS/Internet z odbiornikami Sur-Gard System III/II, Dialer Contact ID - możliwość zaprogramowania do 4 numerów telefonicznych, Możliwość zaprogramowania do 100 numerów telefonicznych zdalnie sterujących wyjściem OC, Możliwość zdalnego sterowania wyjściem OC za pomocą numerów telefonicznych nadzoru zdalnego, Programowanie za pomocą komputera klasy PC Specyfikacja techniczna Urządzenie może być zasilane z wyjścia AUX centrali alarmowej, lub z zewnętrznego źródła zasilania. GS3055-IGW Zasilanie 10 27,6V= Pobór prądu w stanie czuwania 100 ma (nie uwzględniając poboru prądu wyjść) przy 13.8V Pobór prądu podczas wysyłania komunikatu 250 ma (nie uwzględniając poboru prądu wyjść) przy 13.8V Wyjścia PGM 3 wyjścia typu OC, 100mA Obsługiwane częstotliwości 900/1800MHz oraz 850/1900MHz Maksymalna rezystancja w pętli przewodu podłączonego do zacisków LI 1kΩ Maksymalna liczba urządzeń podłączonych równolegle do zacisku LI 1 Temperatura pracy 5 C ~ 40 C Wymiary 60,5 mm x 142 mm x 15,3 mm Waga 66 g 4

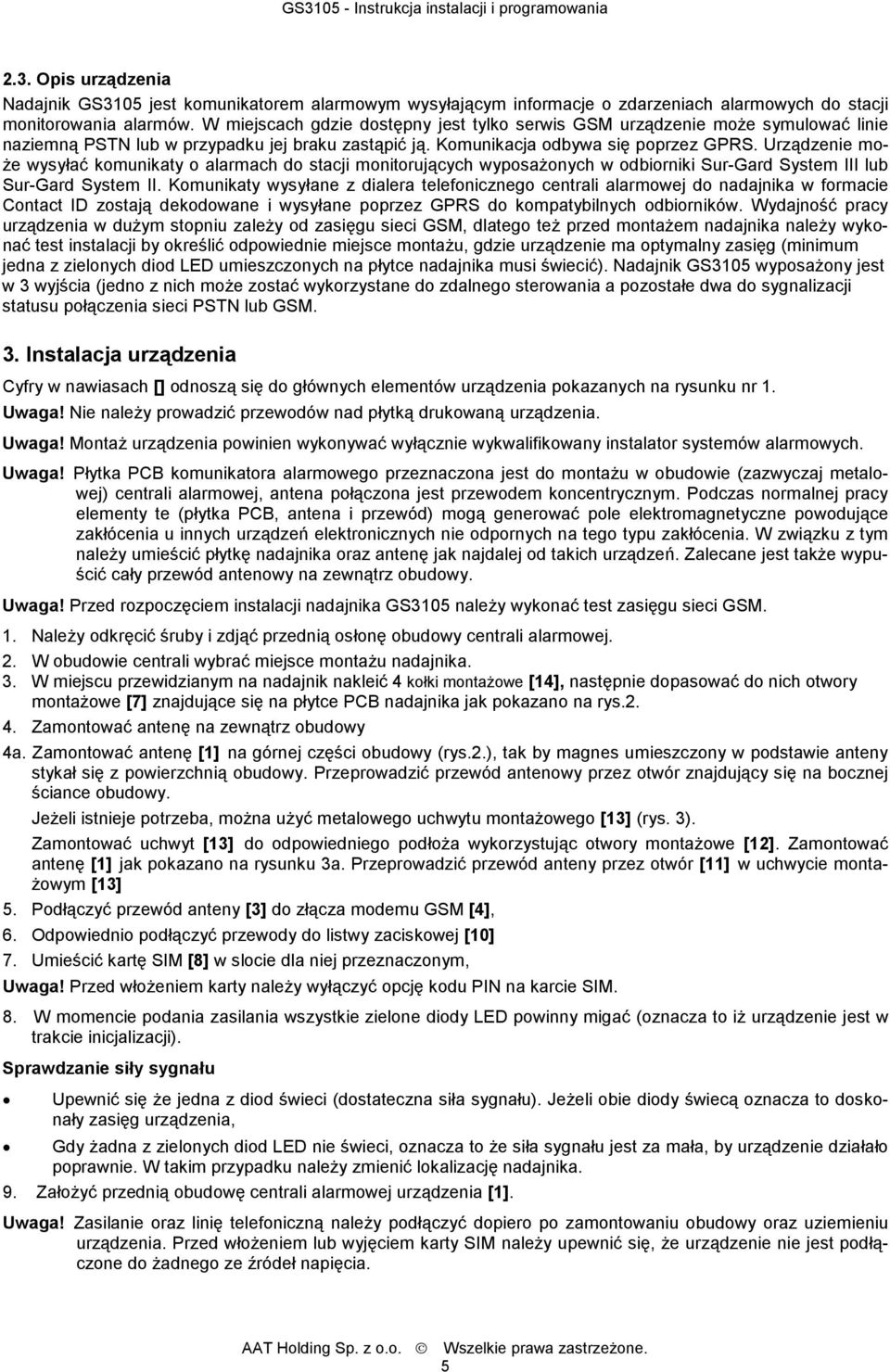

5 2.3. Opis urządzenia Nadajnik GS3105 jest komunikatorem alarmowym wysyłającym informacje o zdarzeniach alarmowych do stacji monitorowania alarmów. W miejscach gdzie dostępny jest tylko serwis GSM urządzenie może symulować linie naziemną PSTN lub w przypadku jej braku zastąpić ją. Komunikacja odbywa się poprzez GPRS. Urządzenie może wysyłać komunikaty o alarmach do stacji monitorujących wyposażonych w odbiorniki Sur-Gard System III lub Sur-Gard System II. Komunikaty wysyłane z dialera telefonicznego centrali alarmowej do nadajnika w formacie Contact ID zostają dekodowane i wysyłane poprzez GPRS do kompatybilnych odbiorników. Wydajność pracy urządzenia w dużym stopniu zależy od zasięgu sieci GSM, dlatego też przed montażem nadajnika należy wykonać test instalacji by określić odpowiednie miejsce montażu, gdzie urządzenie ma optymalny zasięg (minimum jedna z zielonych diod LED umieszczonych na płytce nadajnika musi świecić). Nadajnik GS3105 wyposażony jest w 3 wyjścia (jedno z nich może zostać wykorzystane do zdalnego sterowania a pozostałe dwa do sygnalizacji statusu połączenia sieci PSTN lub GSM. 3. Instalacja urządzenia Cyfry w nawiasach [] odnoszą się do głównych elementów urządzenia pokazanych na rysunku nr 1. Uwaga! Nie należy prowadzić przewodów nad płytką drukowaną urządzenia. Uwaga! Montaż urządzenia powinien wykonywać wyłącznie wykwalifikowany instalator systemów alarmowych. Uwaga! Płytka PCB komunikatora alarmowego przeznaczona jest do montażu w obudowie (zazwyczaj metalowej) centrali alarmowej, antena połączona jest przewodem koncentrycznym. Podczas normalnej pracy elementy te (płytka PCB, antena i przewód) mogą generować pole elektromagnetyczne powodujące zakłócenia u innych urządzeń elektronicznych nie odpornych na tego typu zakłócenia. W związku z tym należy umieścić płytkę nadajnika oraz antenę jak najdalej od takich urządzeń. Zalecane jest także wypuścić cały przewód antenowy na zewnątrz obudowy. Uwaga! Przed rozpoczęciem instalacji nadajnika GS3105 należy wykonać test zasięgu sieci GSM. 1. Należy odkręcić śruby i zdjąć przednią osłonę obudowy centrali alarmowej. 2. W obudowie centrali wybrać miejsce montażu nadajnika. 3. W miejscu przewidzianym na nadajnik nakleić 4 kołki montażowe [14], następnie dopasować do nich otwory montażowe [7] znajdujące się na płytce PCB nadajnika jak pokazano na rys Zamontować antenę na zewnątrz obudowy 4a. Zamontować antenę [1] na górnej części obudowy (rys.2.), tak by magnes umieszczony w podstawie anteny stykał się z powierzchnią obudowy. Przeprowadzić przewód antenowy przez otwór znajdujący się na bocznej ściance obudowy. Jeżeli istnieje potrzeba, można użyć metalowego uchwytu montażowego [13] (rys. 3). Zamontować uchwyt [13] do odpowiedniego podłoża wykorzystując otwory montażowe [12]. Zamontować antenę [1] jak pokazano na rysunku 3a. Przeprowadzić przewód anteny przez otwór [11] w uchwycie montażowym [13] 5. Podłączyć przewód anteny [3] do złącza modemu GSM [4], 6. Odpowiednio podłączyć przewody do listwy zaciskowej [10] 7. Umieścić kartę SIM [8] w slocie dla niej przeznaczonym, Uwaga! Przed włożeniem karty należy wyłączyć opcję kodu PIN na karcie SIM. 8. W momencie podania zasilania wszystkie zielone diody LED powinny migać (oznacza to iż urządzenie jest w trakcie inicjalizacji). Sprawdzanie siły sygnału Upewnić się że jedna z diod świeci (dostateczna siła sygnału). Jeżeli obie diody świecą oznacza to doskonały zasięg urządzenia, Gdy żadna z zielonych diod LED nie świeci, oznacza to że siła sygnału jest za mała, by urządzenie działało poprawnie. W takim przypadku należy zmienić lokalizację nadajnika. 9. Założyć przednią obudowę centrali alarmowej urządzenia [1]. Uwaga! Zasilanie oraz linię telefoniczną należy podłączyć dopiero po zamontowaniu obudowy oraz uziemieniu urządzenia. Przed włożeniem lub wyjęciem karty SIM należy upewnić się, że urządzenie nie jest podłączone do żadnego ze źródeł napięcia. 5

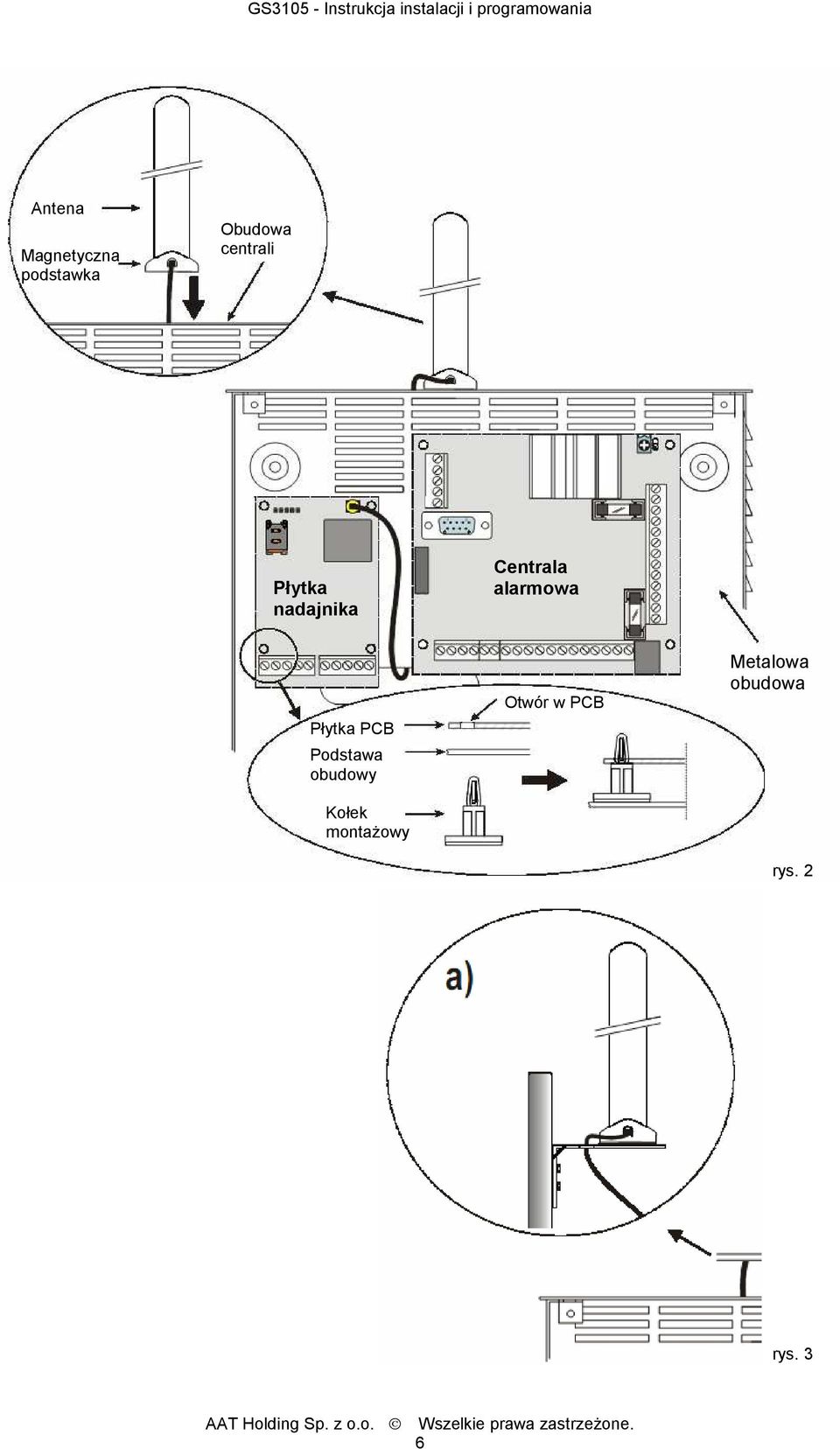

6 Antena Magnetyczna podstawka Obudowa centrali Płytka nadajnika Centrala alarmowa Płytka PCB Podstawa obudowy Kołek montażowy Otwór w PCB Metalowa obudowa rys. 2 rys. 3 6

7 4. Podłączenie urządzenia W sekcji tej zostały opisane zaciski znajdujące się na listwie zaciskowej nadajnika. Rysunek nr 4 przedstawia diagram okablowania urządzenia. V+ (1) Dodatni zacisk zasilania. Podłączyć do dodatniego zacisku zasilania centrali alarmowej lub zewnętrznego źródła zasilania ,6V=. GND (2) Ujemny zacisk zasilania, oraz wspólny zacisk dla wyjść OC T1 (3), T2 (4) Wyjścia OC. Aktywowane w przypadku utraty sieci PSTN lub GSM T3 (5) Programowalne wyjście OC. Wyjście to może zostać aktywowane za pomocą numeru nadzoru zdalnego. Pobór prądu każdego z wyjść nie może przekroczyć 100mA. (6) Uziemienie - zacisk należy podłączyć do głównego uziomu. LE (7-8) Zaciski zewnętrznej linii telefonicznej. Zaciski należy podłączyć do linii telefonicznej PSTN. LI [9-10] Zaciski wewnętrznej linii telefonicznej. Zaciski należy podłączyć do zacisków dialera centrali alarmowej Zasilanie 10 27,6 V= GS3105 Wyjścia OC Przed wykonaniem czynności serwisowych należy odłączyć linię telefoniczną. To połączenie nie jest konieczne Opcjonalne podłączenie wyjścia (patrz programowanie wyjść Uziemienie Centrala alarmowa Centrala alarmowa Linia telefoniczna PSTN RJ-45 rys. 4 Uwaga! Nieprawidłowe połączenia mogą być przyczyną uszkodzeń zabezpieczeń oraz nieprawidłowej pracy urządzenia. Przed podłączeniem zasilania należy sprawdzić prawidłowość połączeń. Nad płytą główną nie powinien być umieszczony żaden przewód. Należy zachować odległość co najmniej 25mm. 7

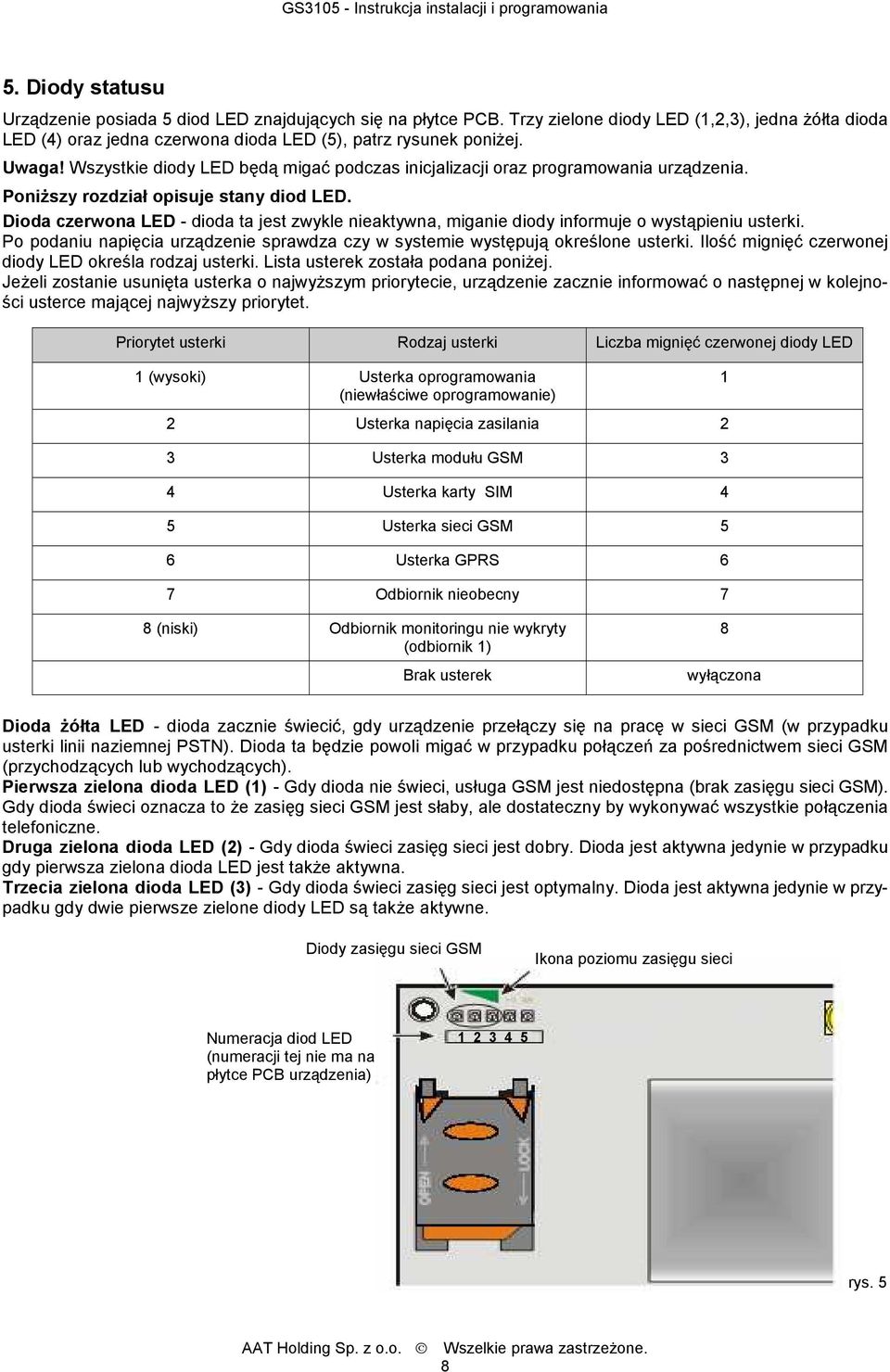

8 5. Diody statusu Urządzenie posiada 5 diod LED znajdujących się na płytce PCB. Trzy zielone diody LED (1,2,3), jedna żółta dioda LED (4) oraz jedna czerwona dioda LED (5), patrz rysunek poniżej. Uwaga! Wszystkie diody LED będą migać podczas inicjalizacji oraz programowania urządzenia. Poniższy rozdział opisuje stany diod LED. Dioda czerwona LED - dioda ta jest zwykle nieaktywna, miganie diody informuje o wystąpieniu usterki. Po podaniu napięcia urządzenie sprawdza czy w systemie występują określone usterki. Ilość mignięć czerwonej diody LED określa rodzaj usterki. Lista usterek została podana poniżej. Jeżeli zostanie usunięta usterka o najwyższym priorytecie, urządzenie zacznie informować o następnej w kolejności usterce mającej najwyższy priorytet. Priorytet usterki Rodzaj usterki Liczba mignięć czerwonej diody LED 1 (wysoki) Usterka oprogramowania (niewłaściwe oprogramowanie) 2 Usterka napięcia zasilania 2 3 Usterka modułu GSM 3 4 Usterka karty SIM 4 5 Usterka sieci GSM 5 6 Usterka GPRS 6 7 Odbiornik nieobecny (niski) Odbiornik monitoringu nie wykryty (odbiornik 1) Brak usterek 8 wyłączona Dioda żółta LED - dioda zacznie świecić, gdy urządzenie przełączy się na pracę w sieci GSM (w przypadku usterki linii naziemnej PSTN). Dioda ta będzie powoli migać w przypadku połączeń za pośrednictwem sieci GSM (przychodzących lub wychodzących). Pierwsza zielona dioda LED (1) - Gdy dioda nie świeci, usługa GSM jest niedostępna (brak zasięgu sieci GSM). Gdy dioda świeci oznacza to że zasięg sieci GSM jest słaby, ale dostateczny by wykonywać wszystkie połączenia telefoniczne. Druga zielona dioda LED (2) - Gdy dioda świeci zasięg sieci jest dobry. Dioda jest aktywna jedynie w przypadku gdy pierwsza zielona dioda LED jest także aktywna. Trzecia zielona dioda LED (3) - Gdy dioda świeci zasięg sieci jest optymalny. Dioda jest aktywna jedynie w przypadku gdy dwie pierwsze zielone diody LED są także aktywne. Diody zasięgu sieci GSM Ikona poziomu zasięgu sieci Numeracja diod LED (numeracji tej nie ma na płytce PCB urządzenia) rys. 5 8

9 6. Tryby pracy Komunikator posiada opcję wyboru priorytetu komunikacji. Dzięki czemu zapewnia sygnał dzwonienia dla połączeń przychodzących i dekodowanie wybierania DTMF. W przypadku usterki linii naziemnej PSTN nadajnik automatycznie przełącza się na sieć GSM. Przełączenie pomiędzy PSTN a GSM nie nastąpi podczas trwania połączeń wychodzących. Uwaga! Urządzenie nie jest zdolne do dekodowania wybierania impulsowego. Uwaga! W przypadku przełączenia się urządzenia z pracy w sieci PSTN na pracę w sieci GSM, urządzenie podaje sygnał w formie podwójnych dźwięków podczas połączeń głosowych. Pierwszy podwójny dźwięk jest generowany po 5 minutach a następne w interwałach po 30 sekund Kanał PSTN Symulacja linii PSTN pozwala centrali alarmowej z dialerem telefonicznym na korzystanie z pomocniczej linii, w przypadku usterki linii naziemnej PSTN. Jeżeli napięcie na zaciskach LE nadajnika spadnie poniżej 3V w okresie czasu od 10 do 3600 sekund (wartość programowalna),w zależności od urządzenia podłączonego do zacisków LI, nadajnik przełączy komunikację centrali alarmowej na obsługę sieci GSM. Gdy linia PSTN powróci do stanu normalnego, nadajnik ponowi próbę połączenia za pośrednictwem PSTN Kanał GSM Zapewnia urządzeniom podłączonym do zacisków LI na przełączenie się na sieć GSM jeżeli takowa zostanie wykryta. Jeżeli nie wykryto sieci GSM, komunikacja będzie odbywać się po sieci PSTN Tryb Contact ID Jeżeli w oprogramowaniu GS3100 Console w zakładce GPRS > Numery telefoniczne do dekodowania zaprogramowano numery telefonów, urządzenie będzie bezpośrednio przekierowywało połączenia do tych numerów telefonów poprzez GPRS Kiedy zdarzenie zostanie wygenerowane, centrala alarmowa nawiązuje połączenie Nadajnik potwierdzi ton wybierania Centrala alarmowa wybiera numer stacji monitorowania. Należy upewnić się czy centrala alarmowa wstawia przynajmniej 1 sekundową przerwę przed rozpoczęciem wybierania numeru, lub czy ton wybierania jest aktywny przed wybraniem numeru. Nadajnik wysyła wymagany sygnał handshake Po odebraniu sygnału handshake, centrala wysyła wiadomość o alarmie w formacie tonowym. Nadajnik dekoduje i zamienia wiadomość w formacie tonowym na pakiety i wysyła do odbiornika stacji monitorowania poprzez sieć GPRS. Odbiornik potwierdza zdarzenie i wysyła do nadajnika polecenie wygenerowania odpowiedniego sygnału kiss-off z centrali alarmowej Po wygenerowaniu sygnału kiss-off, jeżeli nie ma więcej zdarzeń do wysłania rozłącza się, lub wysyła kolejne zdarzenia jeżeli takowe wystąpiły. 7. Aktywacja wyjść Urządzenie posiada 3 wyjścia które mogą być zaprogramowane jako automatyczne (wyjścia z takim atrybutem aktywują się w przypadku wystąpienia przypisanego do nich zdarzenia) lub zdalne (wyjście z takim atrybutem mogą być aktywowane manualnie poprzez wywołanie z zaprogramowanego numeru telefonu). Aktywacja/Dezaktywacja wyjść automatycznych Wyjścia T1, T2 oraz T3 są wyjściami OC i mogą być aktywowane automatycznie w przypadku wystąpienia jednego z następujących zdarzeń: T1 - Usterka PSTN T2 - Usterka GSM T3 - Identyfikacja numeru Uwaga! Wyjście będzie aktywne do momentu ustąpienia danego zdarzenia. Aktywacja/Dezaktywacja wyjść zdalnych Wyjścia T1 i T2 są wyjściami Bistabilnym, natomiast wyjście T3 jest wyjściem Monostabilnym. W momencie, gdy wyjście monostabilne zostanie aktywowane, pozostanie w stanie aktywnym do momentu zakończenia zaprogramowanego czasu w sekcji Wyj. 3 czas działania. 9

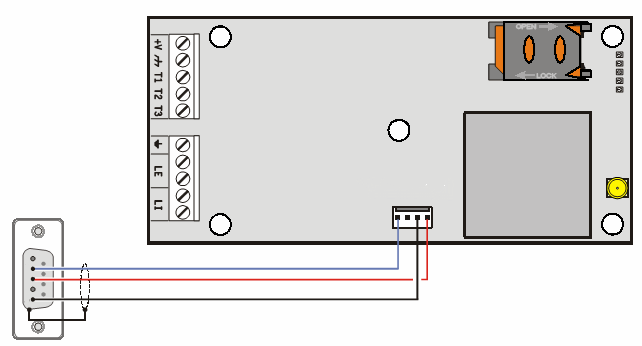

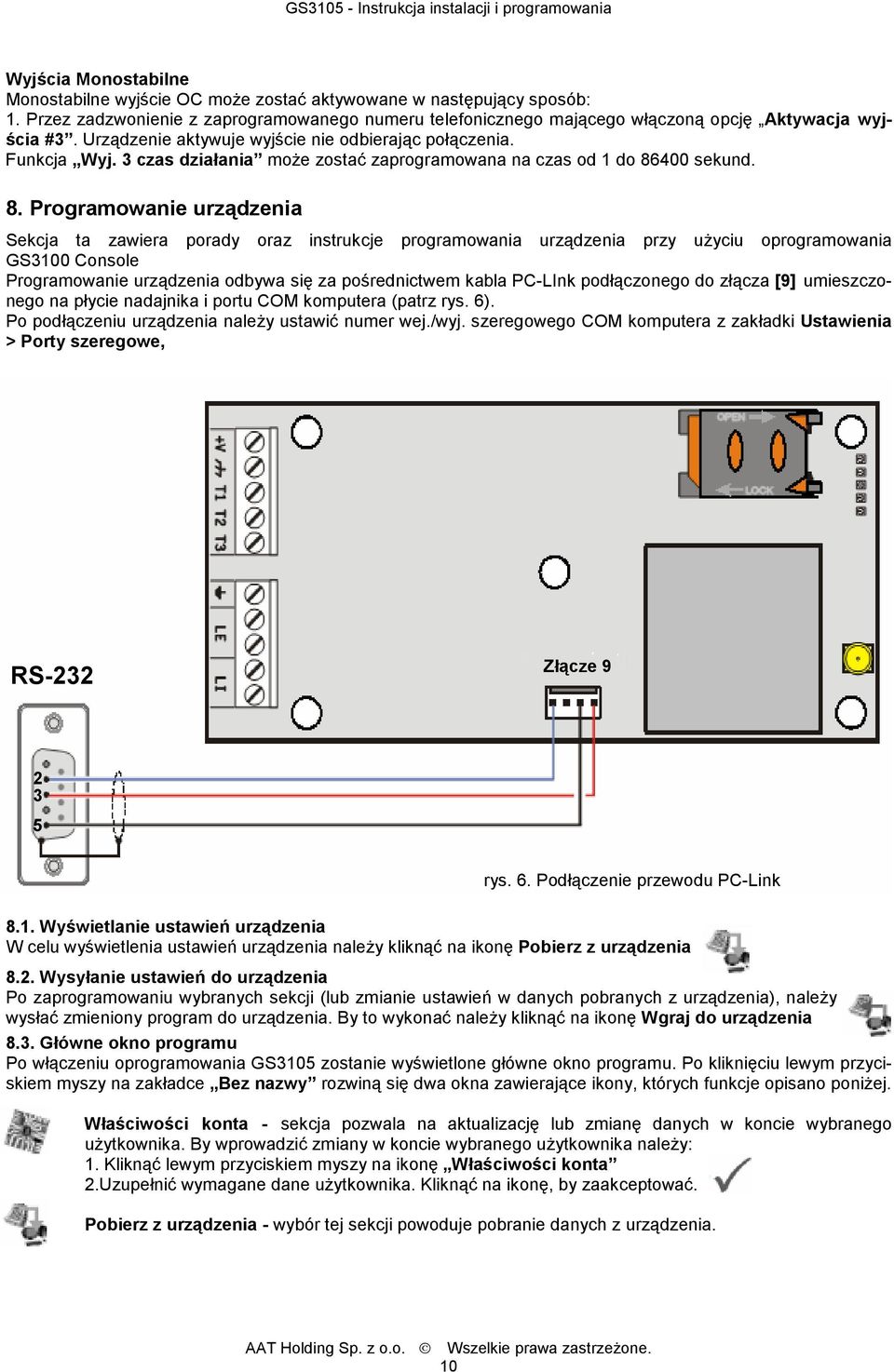

10 Wyjścia Monostabilne Monostabilne wyjście OC może zostać aktywowane w następujący sposób: 1. Przez zadzwonienie z zaprogramowanego numeru telefonicznego mającego włączoną opcję Aktywacja wyjścia #3. Urządzenie aktywuje wyjście nie odbierając połączenia. Funkcja Wyj. 3 czas działania może zostać zaprogramowana na czas od 1 do sekund. 8. Programowanie urządzenia Sekcja ta zawiera porady oraz instrukcje programowania urządzenia przy użyciu oprogramowania GS3100 Console Programowanie urządzenia odbywa się za pośrednictwem kabla PC-LInk podłączonego do złącza [9] umieszczonego na płycie nadajnika i portu COM komputera (patrz rys. 6). Po podłączeniu urządzenia należy ustawić numer wej./wyj. szeregowego COM komputera z zakładki Ustawienia > Porty szeregowe, RS-232 Złącze rys. 6. Podłączenie przewodu PC-Link 8.1. Wyświetlanie ustawień urządzenia W celu wyświetlenia ustawień urządzenia należy kliknąć na ikonę Pobierz z urządzenia 8.2. Wysyłanie ustawień do urządzenia Po zaprogramowaniu wybranych sekcji (lub zmianie ustawień w danych pobranych z urządzenia), należy wysłać zmieniony program do urządzenia. By to wykonać należy kliknąć na ikonę Wgraj do urządzenia 8.3. Główne okno programu Po włączeniu oprogramowania GS3105 zostanie wyświetlone główne okno programu. Po kliknięciu lewym przyciskiem myszy na zakładce Bez nazwy rozwiną się dwa okna zawierające ikony, których funkcje opisano poniżej. Właściwości konta - sekcja pozwala na aktualizację lub zmianę danych w koncie wybranego użytkownika. By wprowadzić zmiany w koncie wybranego użytkownika należy: 1. Kliknąć lewym przyciskiem myszy na ikonę Właściwości konta 2.Uzupełnić wymagane dane użytkownika. Kliknąć na ikonę, by zaakceptować. Pobierz z urządzenia - wybór tej sekcji powoduje pobranie danych z urządzenia. 10

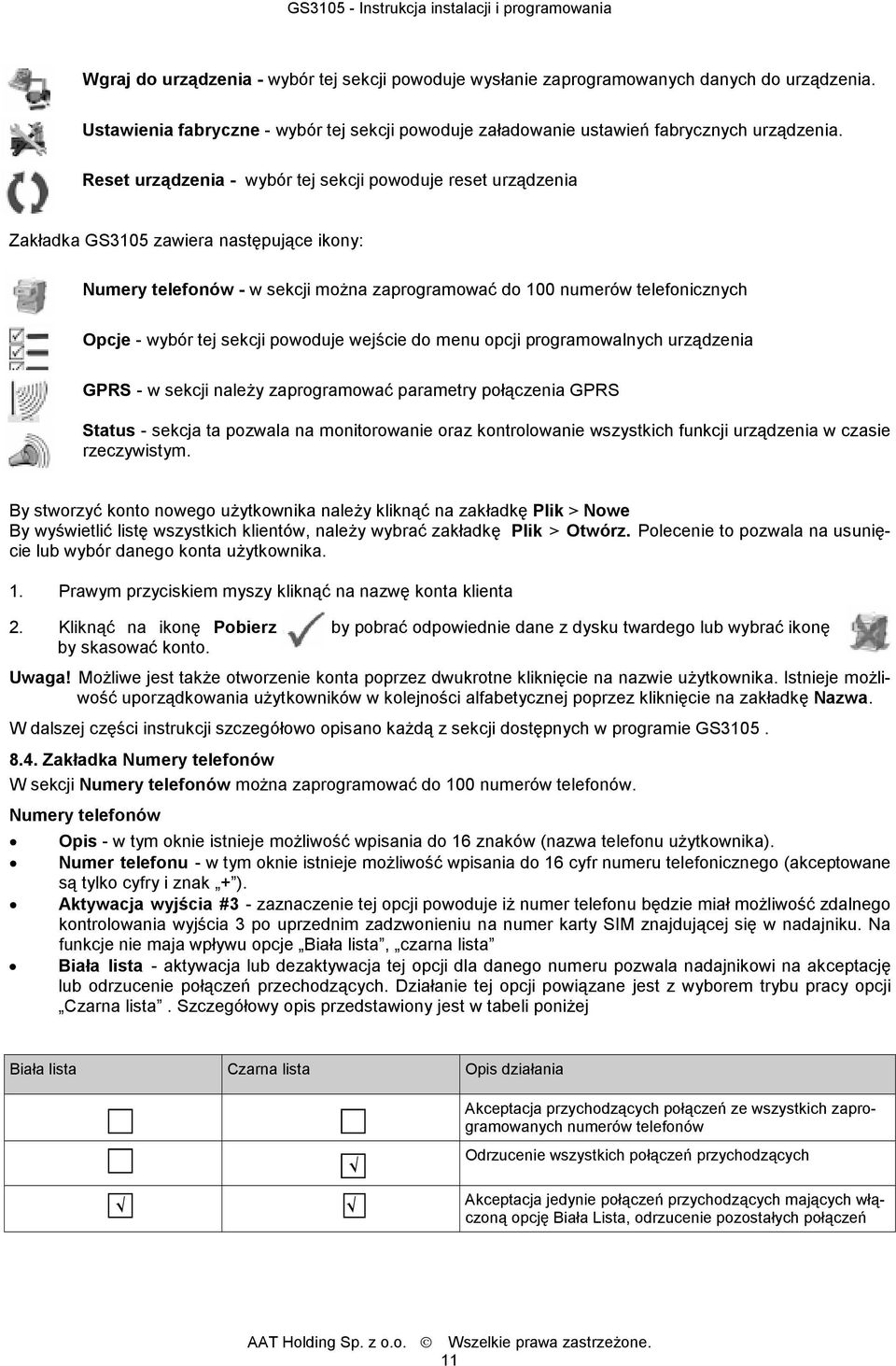

11 Wgraj do urządzenia - wybór tej sekcji powoduje wysłanie zaprogramowanych danych do urządzenia. Ustawienia fabryczne - wybór tej sekcji powoduje załadowanie ustawień fabrycznych urządzenia. Reset urządzenia - wybór tej sekcji powoduje reset urządzenia Zakładka GS3105 zawiera następujące ikony: Numery telefonów - w sekcji można zaprogramować do 100 numerów telefonicznych Opcje - wybór tej sekcji powoduje wejście do menu opcji programowalnych urządzenia GPRS - w sekcji należy zaprogramować parametry połączenia GPRS Status - sekcja ta pozwala na monitorowanie oraz kontrolowanie wszystkich funkcji urządzenia w czasie rzeczywistym. By stworzyć konto nowego użytkownika należy kliknąć na zakładkę Plik > Nowe By wyświetlić listę wszystkich klientów, należy wybrać zakładkę Plik > Otwórz. Polecenie to pozwala na usunięcie lub wybór danego konta użytkownika. 1. Prawym przyciskiem myszy kliknąć na nazwę konta klienta 2. Kliknąć na ikonę Pobierz by pobrać odpowiednie dane z dysku twardego lub wybrać ikonę by skasować konto. Uwaga! Możliwe jest także otworzenie konta poprzez dwukrotne kliknięcie na nazwie użytkownika. Istnieje możliwość uporządkowania użytkowników w kolejności alfabetycznej poprzez kliknięcie na zakładkę Nazwa. W dalszej części instrukcji szczegółowo opisano każdą z sekcji dostępnych w programie GS Zakładka Numery telefonów W sekcji Numery telefonów można zaprogramować do 100 numerów telefonów. Numery telefonów Opis - w tym oknie istnieje możliwość wpisania do 16 znaków (nazwa telefonu użytkownika). Numer telefonu - w tym oknie istnieje możliwość wpisania do 16 cyfr numeru telefonicznego (akceptowane są tylko cyfry i znak + ). Aktywacja wyjścia #3 - zaznaczenie tej opcji powoduje iż numer telefonu będzie miał możliwość zdalnego kontrolowania wyjścia 3 po uprzednim zadzwonieniu na numer karty SIM znajdującej się w nadajniku. Na funkcje nie maja wpływu opcje Biała lista, czarna lista Biała lista - aktywacja lub dezaktywacja tej opcji dla danego numeru pozwala nadajnikowi na akceptację lub odrzucenie połączeń przechodzących. Działanie tej opcji powiązane jest z wyborem trybu pracy opcji Czarna lista. Szczegółowy opis przedstawiony jest w tabeli poniżej Biała lista Czarna lista Opis działania Akceptacja przychodzących połączeń ze wszystkich zaprogramowanych numerów telefonów Odrzucenie wszystkich połączeń przychodzących Akceptacja jedynie połączeń przychodzących mających włączoną opcję Biała Lista, odrzucenie pozostałych połączeń 11

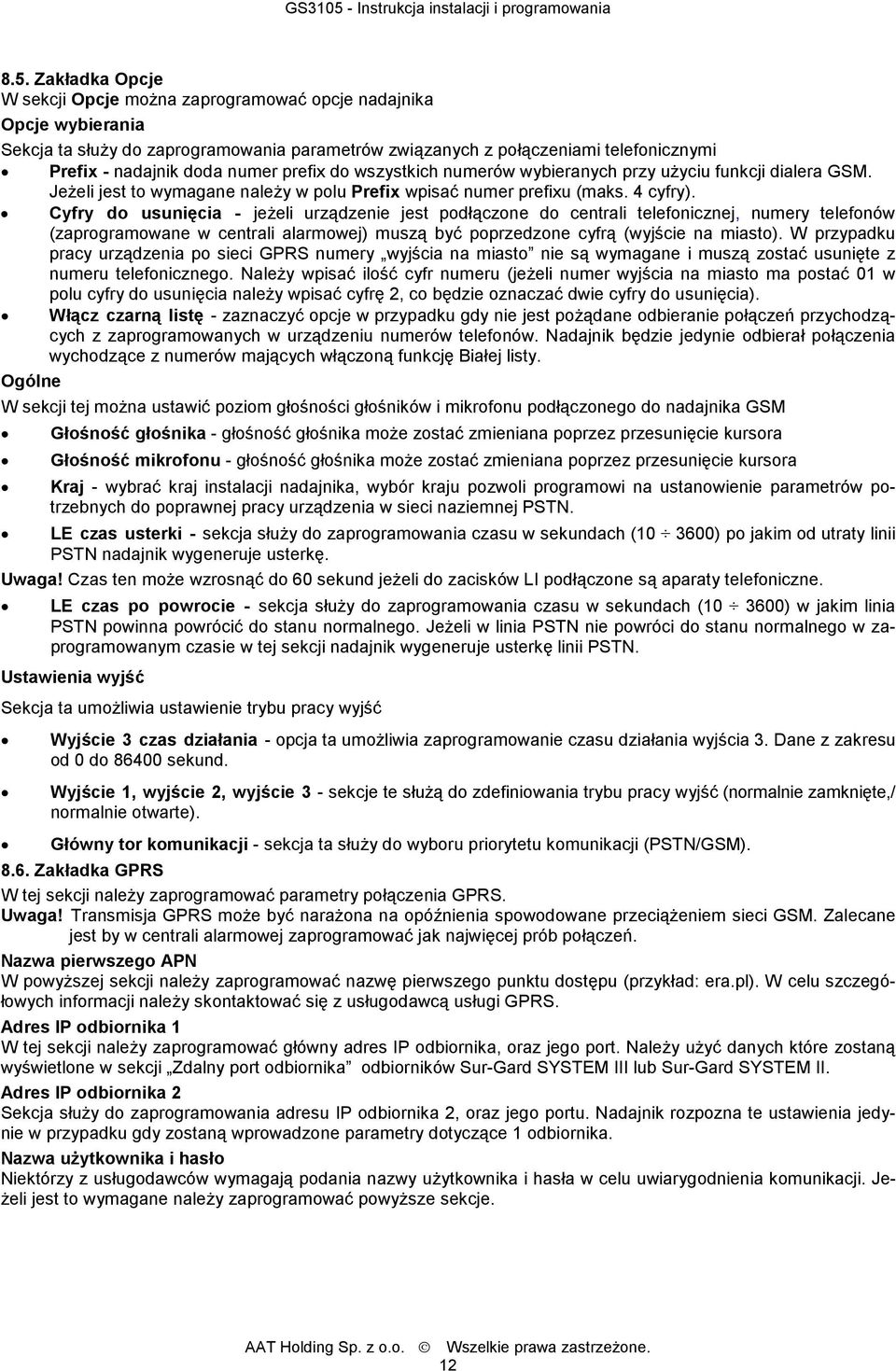

12 8.5. Zakładka Opcje W sekcji Opcje można zaprogramować opcje nadajnika Opcje wybierania Sekcja ta służy do zaprogramowania parametrów związanych z połączeniami telefonicznymi Prefix - nadajnik doda numer prefix do wszystkich numerów wybieranych przy użyciu funkcji dialera GSM. Jeżeli jest to wymagane należy w polu Prefix wpisać numer prefixu (maks. 4 cyfry). Cyfry do usunięcia - jeżeli urządzenie jest podłączone do centrali telefonicznej, numery telefonów (zaprogramowane w centrali alarmowej) muszą być poprzedzone cyfrą (wyjście na miasto). W przypadku pracy urządzenia po sieci GPRS numery wyjścia na miasto nie są wymagane i muszą zostać usunięte z numeru telefonicznego. Należy wpisać ilość cyfr numeru (jeżeli numer wyjścia na miasto ma postać 01 w polu cyfry do usunięcia należy wpisać cyfrę 2, co będzie oznaczać dwie cyfry do usunięcia). Włącz czarną listę - zaznaczyć opcje w przypadku gdy nie jest pożądane odbieranie połączeń przychodzących z zaprogramowanych w urządzeniu numerów telefonów. Nadajnik będzie jedynie odbierał połączenia wychodzące z numerów mających włączoną funkcję Białej listy. Ogólne W sekcji tej można ustawić poziom głośności głośników i mikrofonu podłączonego do nadajnika GSM Głośność głośnika - głośność głośnika może zostać zmieniana poprzez przesunięcie kursora Głośność mikrofonu - głośność głośnika może zostać zmieniana poprzez przesunięcie kursora Kraj - wybrać kraj instalacji nadajnika, wybór kraju pozwoli programowi na ustanowienie parametrów potrzebnych do poprawnej pracy urządzenia w sieci naziemnej PSTN. LE czas usterki - sekcja służy do zaprogramowania czasu w sekundach ( ) po jakim od utraty linii PSTN nadajnik wygeneruje usterkę. Uwaga! Czas ten może wzrosnąć do 60 sekund jeżeli do zacisków LI podłączone są aparaty telefoniczne. LE czas po powrocie - sekcja służy do zaprogramowania czasu w sekundach ( ) w jakim linia PSTN powinna powrócić do stanu normalnego. Jeżeli w linia PSTN nie powróci do stanu normalnego w zaprogramowanym czasie w tej sekcji nadajnik wygeneruje usterkę linii PSTN. Ustawienia wyjść Sekcja ta umożliwia ustawienie trybu pracy wyjść Wyjście 3 czas działania - opcja ta umożliwia zaprogramowanie czasu działania wyjścia 3. Dane z zakresu od 0 do sekund. Wyjście 1, wyjście 2, wyjście 3 - sekcje te służą do zdefiniowania trybu pracy wyjść (normalnie zamknięte,/ normalnie otwarte). Główny tor komunikacji - sekcja ta służy do wyboru priorytetu komunikacji (PSTN/GSM) Zakładka GPRS W tej sekcji należy zaprogramować parametry połączenia GPRS. Uwaga! Transmisja GPRS może być narażona na opóźnienia spowodowane przeciążeniem sieci GSM. Zalecane jest by w centrali alarmowej zaprogramować jak najwięcej prób połączeń. Nazwa pierwszego APN W powyższej sekcji należy zaprogramować nazwę pierwszego punktu dostępu (przykład: era.pl). W celu szczegółowych informacji należy skontaktować się z usługodawcą usługi GPRS. Adres IP odbiornika 1 W tej sekcji należy zaprogramować główny adres IP odbiornika, oraz jego port. Należy użyć danych które zostaną wyświetlone w sekcji Zdalny port odbiornika odbiorników Sur-Gard SYSTEM III lub Sur-Gard SYSTEM II. Adres IP odbiornika 2 Sekcja służy do zaprogramowania adresu IP odbiornika 2, oraz jego portu. Nadajnik rozpozna te ustawienia jedynie w przypadku gdy zostaną wprowadzone parametry dotyczące 1 odbiornika. Nazwa użytkownika i hasło Niektórzy z usługodawców wymagają podania nazwy użytkownika i hasła w celu uwiarygodnienia komunikacji. Jeżeli jest to wymagane należy zaprogramować powyższe sekcje. 12

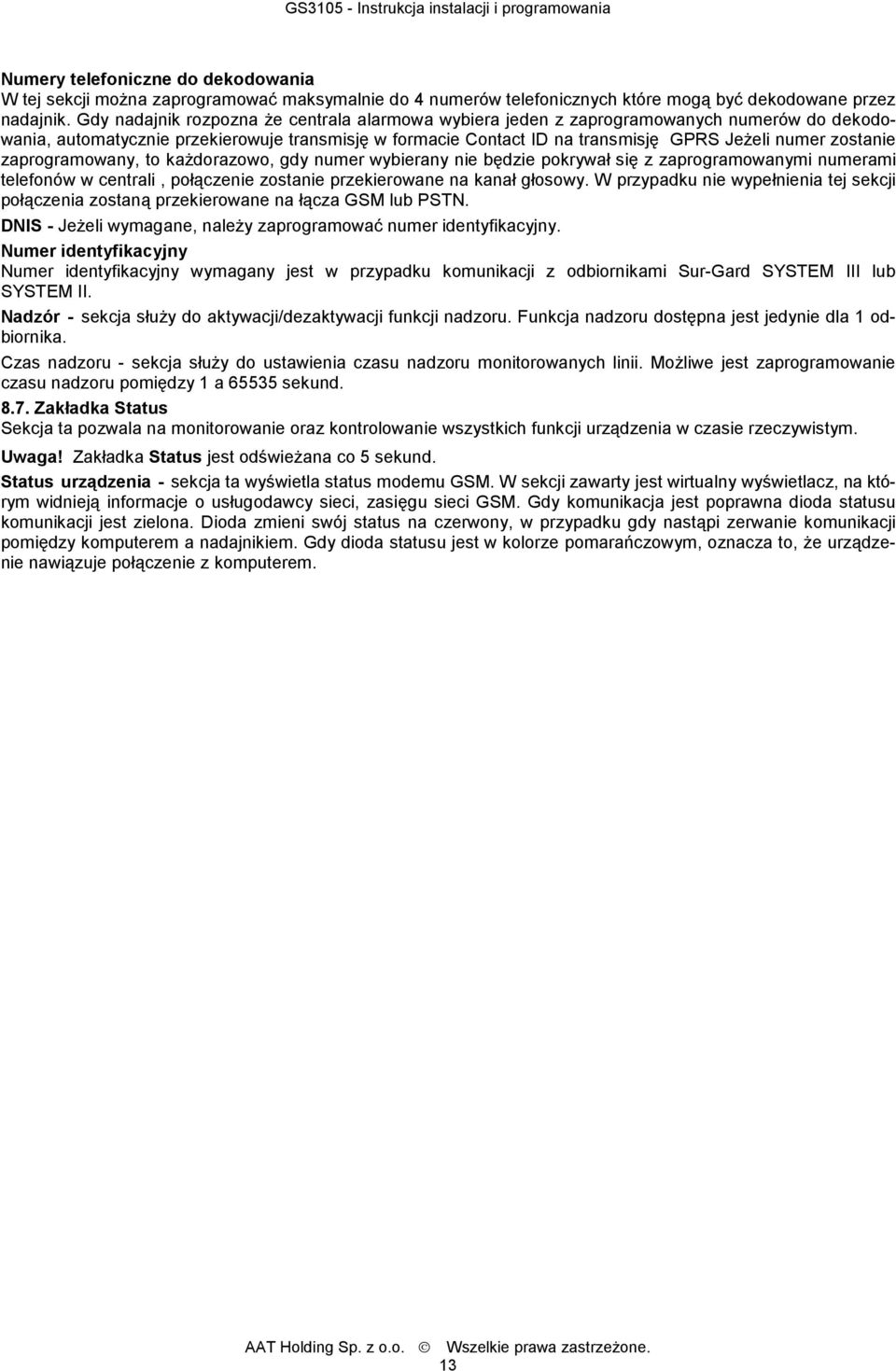

13 Numery telefoniczne do dekodowania W tej sekcji można zaprogramować maksymalnie do 4 numerów telefonicznych które mogą być dekodowane przez nadajnik. Gdy nadajnik rozpozna że centrala alarmowa wybiera jeden z zaprogramowanych numerów do dekodowania, automatycznie przekierowuje transmisję w formacie Contact ID na transmisję GPRS Jeżeli numer zostanie zaprogramowany, to każdorazowo, gdy numer wybierany nie będzie pokrywał się z zaprogramowanymi numerami telefonów w centrali, połączenie zostanie przekierowane na kanał głosowy. W przypadku nie wypełnienia tej sekcji połączenia zostaną przekierowane na łącza GSM lub PSTN. DNIS - Jeżeli wymagane, należy zaprogramować numer identyfikacyjny. Numer identyfikacyjny Numer identyfikacyjny wymagany jest w przypadku komunikacji z odbiornikami Sur-Gard SYSTEM III lub SYSTEM II. Nadzór - sekcja służy do aktywacji/dezaktywacji funkcji nadzoru. Funkcja nadzoru dostępna jest jedynie dla 1 odbiornika. Czas nadzoru - sekcja służy do ustawienia czasu nadzoru monitorowanych linii. Możliwe jest zaprogramowanie czasu nadzoru pomiędzy 1 a sekund Zakładka Status Sekcja ta pozwala na monitorowanie oraz kontrolowanie wszystkich funkcji urządzenia w czasie rzeczywistym. Uwaga! Zakładka Status jest odświeżana co 5 sekund. Status urządzenia - sekcja ta wyświetla status modemu GSM. W sekcji zawarty jest wirtualny wyświetlacz, na którym widnieją informacje o usługodawcy sieci, zasięgu sieci GSM. Gdy komunikacja jest poprawna dioda statusu komunikacji jest zielona. Dioda zmieni swój status na czerwony, w przypadku gdy nastąpi zerwanie komunikacji pomiędzy komputerem a nadajnikiem. Gdy dioda statusu jest w kolorze pomarańczowym, oznacza to, że urządzenie nawiązuje połączenie z komputerem. 13
