INSTALACJA I PROGRAMOWANIE RADIOLINII RA-100, RA-200

Transkrypt

1 INSTALACJA I PROGRAMOWANIE RADIOLINII RA-100, RA-200 AAT Trading Company Sp. z o.o Warszawa, ul. Puławska 431, tel , fax aat.warszawa@aat.pl;

2

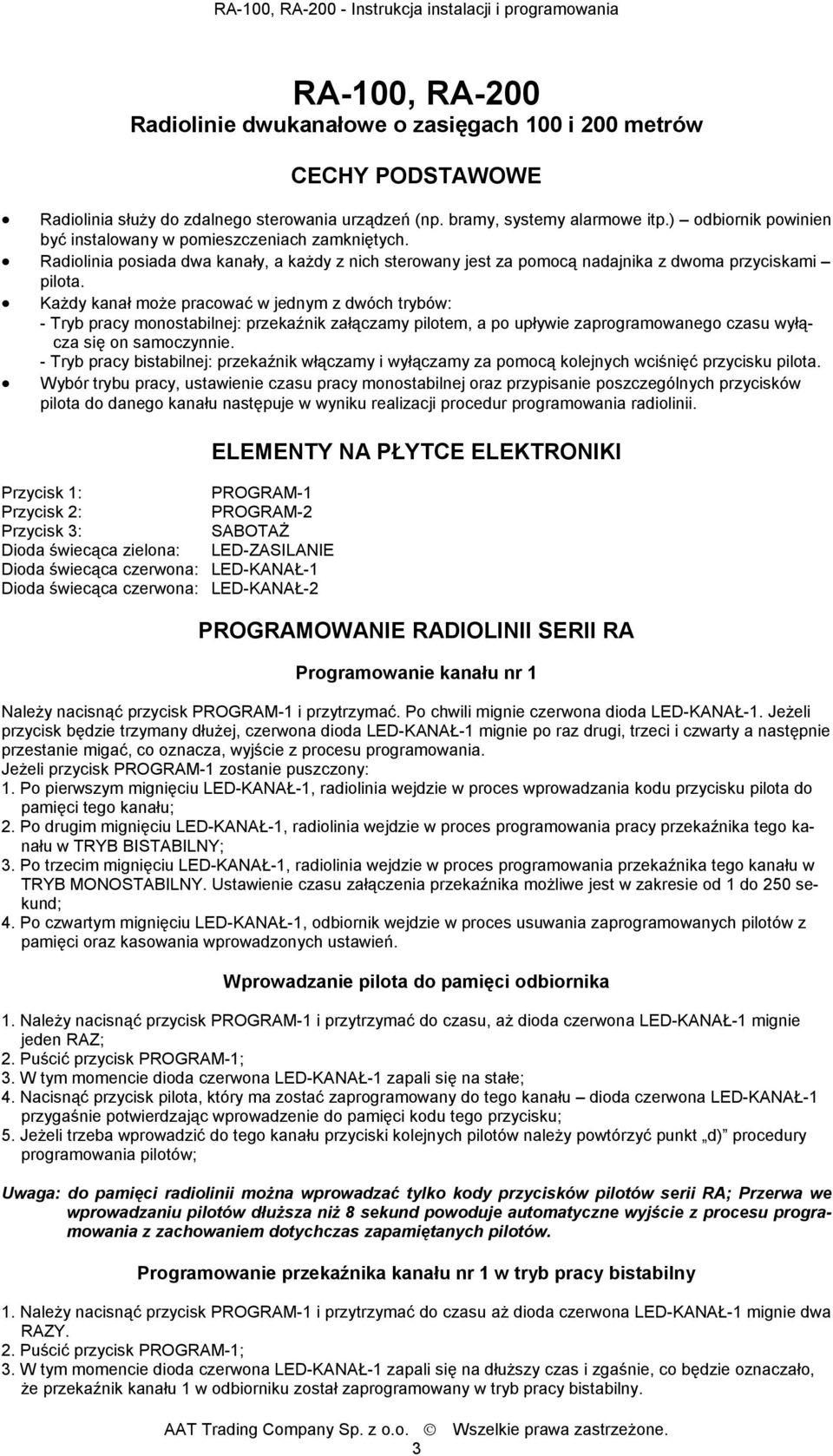

3 RA-100, RA Instrukcja instalacji i programowania RA-100, RA-200 Radiolinie dwukanałowe o zasięgach 100 i 200 metrów CECHY PODSTAWOWE Radiolinia służy do zdalnego sterowania urządzeń (np. bramy, systemy alarmowe itp.) odbiornik powinien być instalowany w pomieszczeniach zamkniętych. Radiolinia posiada dwa kanały, a każdy z nich sterowany jest za pomocą nadajnika z dwoma przyciskami pilota. Każdy kanał może pracować w jednym z dwóch trybów: - Tryb pracy monostabilnej: przekaźnik załączamy pilotem, a po upływie zaprogramowanego czasu wyłącza się on samoczynnie. - Tryb pracy bistabilnej: przekaźnik włączamy i wyłączamy za pomocą kolejnych wciśnięć przycisku pilota. Wybór trybu pracy, ustawienie czasu pracy monostabilnej oraz przypisanie poszczególnych przycisków pilota do danego kanału następuje w wyniku realizacji procedur programowania radiolinii. Przycisk 1: PROGRAM-1 Przycisk 2: PROGRAM-2 Przycisk 3: SABOTAŻ Dioda świecąca zielona: LED-ZASILANIE Dioda świecąca czerwona: LED-KANAŁ-1 Dioda świecąca czerwona: LED-KANAŁ-2 ELEMENTY NA PŁYTCE ELEKTRONIKI PROGRAMOWANIE RADIOLINII SERII RA Programowanie kanału nr 1 Należy nacisnąć przycisk PROGRAM-1 i przytrzymać. Po chwili mignie czerwona dioda LED-KANAŁ-1. Jeżeli przycisk będzie trzymany dłużej, czerwona dioda LED-KANAŁ-1 mignie po raz drugi, trzeci i czwarty a następnie przestanie migać, co oznacza, wyjście z procesu programowania. Jeżeli przycisk PROGRAM-1 zostanie puszczony: 1. Po pierwszym mignięciu LED-KANAŁ-1, radiolinia wejdzie w proces wprowadzania kodu przycisku pilota do pamięci tego kanału; 2. Po drugim mignięciu LED-KANAŁ-1, radiolinia wejdzie w proces programowania pracy przekaźnika tego kanału w TRYB BISTABILNY; 3. Po trzecim mignięciu LED-KANAŁ-1, radiolinia wejdzie w proces programowania przekaźnika tego kanału w TRYB MONOSTABILNY. Ustawienie czasu załączenia przekaźnika możliwe jest w zakresie od 1 do 250 sekund; 4. Po czwartym mignięciu LED-KANAŁ-1, odbiornik wejdzie w proces usuwania zaprogramowanych pilotów z pamięci oraz kasowania wprowadzonych ustawień. Wprowadzanie pilota do pamięci odbiornika 1. Należy nacisnąć przycisk PROGRAM-1 i przytrzymać do czasu, aż dioda czerwona LED-KANAŁ-1 mignie jeden RAZ; 3. W tym momencie dioda czerwona LED-KANAŁ-1 zapali się na stałe; 4. Nacisnąć przycisk pilota, który ma zostać zaprogramowany do tego kanału dioda czerwona LED-KANAŁ-1 przygaśnie potwierdzając wprowadzenie do pamięci kodu tego przycisku; 5. Jeżeli trzeba wprowadzić do tego kanału przyciski kolejnych pilotów należy powtórzyć punkt d) procedury programowania pilotów; Uwaga: do pamięci radiolinii można wprowadzać tylko kody przycisków pilotów serii RA; Przerwa we wprowadzaniu pilotów dłuższa niż 8 sekund powoduje automatyczne wyjście z procesu programowania z zachowaniem dotychczas zapamiętanych pilotów. Programowanie przekaźnika kanału nr 1 w tryb pracy bistabilny 1. Należy nacisnąć przycisk PROGRAM-1 i przytrzymać do czasu aż dioda czerwona LED-KANAŁ-1 mignie dwa RAZY. 3. W tym momencie dioda czerwona LED-KANAŁ-1 zapali się na dłuższy czas i zgaśnie, co będzie oznaczało, że przekaźnik kanału 1 w odbiorniku został zaprogramowany w tryb pracy bistabilny. AAT Trading Company Sp. z o.o. Wszelkie prawa zastrzeżone. 3

4 RA-100, RA Instrukcja instalacji i programowania Programowanie przekaźnika kanału nr 1 w tryb pracy monostabilny 1. Należy nacisnąć przycisk PROGRAM-1 i przytrzymać do czasu, aż dioda czerwona LED-KANAŁ-1 mignie trzy RAZY. 3. W tym momencie dioda czerwona LED-KANAŁ-1 zapali się na stałe i włączony zostanie przekaźnik kanału 1; 4. Po wybranym czasie takim na jaki ma być załączany przekaźnik należy ponownie nacisnąć przycisk PRO- GRAM-1. W tym momencie przekaźnik się wyłączy i dioda czerwona LED-KANAŁ-1 zgaśnie, co oznacza, że przekaźnik kanału 1 został zaprogramowany w tryb pracy monostabilny i każde odebrane przez odbiornik naciśnięcie przycisku pilota załączy przekaźnik na zaprogramowany czas. Można zaprogramować czas w zakresie od 1 do ok. 250 sekund. Próba zaprogramowania przez użytkownika czasu dłuższego spowoduje, że odbiornik wyjdzie z procedury z zaprogramowanym czasem maksymalnym. Programowanie kanału nr 2 Programowanie kanału drugiego odbywa się dokładnie tak samo jak kanału pierwszego z tym, że zamiast przycisku PROGRAM-1 używany jest przycisk PROGRAM-2, dioda czerwona LEDKANAŁ-2 oraz przekaźnik kanału nr 2. Kasowanie wszystkich pilotów i ustawień radiolinii 1. Należy nacisnąć przycisk PROGRAM-1 i przytrzymać do czasu aż dioda czerwona LED-KANAŁ-1 mignie cztery RAZY. 2. Puścić przycisk PROGRAM W tym momencie dioda czerwona LED-KANAŁ-1 zapali się na stałe. 4. Jeżeli od tego momentu w ciągu 8 sekund nie zostanie naciśnięty przycisk PROGRAM-1 proces kasowania zostanie anulowany pamięć odbiornika nie zostanie skasowana. 5. Jeżeli jednak procedura kasowania ma być kontynuowana, należy nacisnąć ponownie przycisk PROGRAM-1 i przytrzymać do chwili zgaśnięcia diody czerwonej LED-KANAŁ-1. Zaświecenie diod LED-KANAŁ-1 i LED- KANAŁ-2 będzie oznaczało wykasowanie wszystkich kodów pilotów z pamięci. Przekaźniki obu kanałów w odbiorniku zostaną zaprogramowane w tryb pracy bistabilnej. Czerwona dioda LED-KANAŁ-1 lub LED-KANAŁ-2 świeci gdy włączony jest odpowiedni przekaźnik. Wyjście S (OC) na syrenę, potwierdza podaniem masy załączenie (jeden sygnał 250 milisekund) lub wyłączenie (dwa sygnały po 250 milisekund) przekaźnika za pomocą pilota. Zasięg w terenie otwartym SPECYFIKACJA TECHNICZNA Liczba obsługiwanych pilotów 15 Odbiornik: Znamionowe napięcie zasilania 12 V= Dopuszczalne napięcie zasilania V= Liczba kanałów 2 Pobór prądu spoczynkowy Pobór prądu maksymalny Czułość Prąd obciążenia styków przekaźnika Prąd obciążenia wyjścia tranzystorowego S RA m, RA m 15 ma 60 ma -100 dbm 1A/30V= 1A Zakres regulacji czasu dla trybu pracy monostabilnego ok ms Temperaturowy zakres pracy 0-40ºC Wymiary 70 x 80 x 30 mm + antena Nadajnik: Zasilanie 12 V= Bateria typ MN21 lub 23A Moc radiowa < 10 mw Częstotliwość 433,92 MHz Wymiary 38 x 58 x 14 mm AAT Trading Company Sp. z o.o. Wszelkie prawa zastrzeżone. 4
