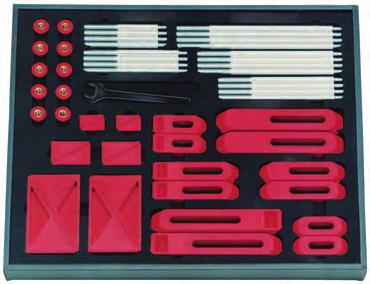

1 Komplet wybranych elementów mocujących Nr 6535 Komplet wybranych elementów mocujących z tworzywa sztucznego Zawiera 55 elementów. Łapy dociskowe, podpórki i nakrętki wykonane z wysokiej jakości czerwonego tworzywa sztucznego PBT. Śruby dwustronne: aluminium eloksalowane (odporne na korozję). M dł. x szer. x wys M6 440x370x M8 440x370x M10 440x370x M12 440x370x Przeznaczony do zastosowania w maszynach do trójwymiarowego pomiaru współrzędnych, do maszyn grawerskich oraz drążarek elektroiskrowych oraz wszelkich mocowań wymagających niewielkich sił naprężania i sił nośnych. Możliwą siłę naprężenia (ok. 500 N), w zależności od wybranego układu dźwigni podpory łapy dociskowej, osiąga się poprzez dociągnięcie nakrętki na radle. Jeżeli elementy mocujące się zakleszczyły, można odkręcić nakrętkę kluczem szczękowym. Wykres: - waga tylko 1/4 w porównaniu z elementami aluminiowymi i 1/10 w porównaniu z elementami stalowymi - spaw ręczny odporny na korozję - bardzo łatwa obsługa - bez uszkodzeń stołu maszynowego i obrabianych elementów - duże możliwości łączenia 110 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

2 Osprzęt Nr 6339 Pasta do śrub Temperatura obszar stosowania Zawartość [ml] Jednostka opakowaniowa C Informacje na temat smarowania często używanych śrub i nakrętek w przyrządach mocujących. W szczególności przy zastosowaniu agresywnego środka chłodząco-smarującego. Niesmarowane (suche) połączenia śrubowe przy częstym dokręcaniu są narażone na duże siły tarcia (zmniejszenie siły naprężenia) oraz na szybkie zużycie. Dzięki optymalizacji ślizgu pasta do śrub AMF zwiększa osiąganą siłę mocowania i chroni materiał przed szybszym zużyciem, zapewniając tym samym dłuższą żywotność. Cechy: Pasta bazująca na tłuszczu mineralnym zawiera mieszankę wysoce skutecznych aktywnych środków smarnych. Jest ona odporna na działanie wysokich temperatur oraz zmywanie (wodny test osadu wg DIN 51807, cz. 2; strata tłuszczu po 1 godz., 37,8 C = 1,4%). Nr 6342 Sprężynowa podpórka łapy dociskowej z mosiężną śrubą ustalającą D1 D2 L1 L2 Ugiecie sprezyny S do śruby mocującej , M8-M , M12-M , M16-M , M20-M , M24-M Sprężynowa podpórka łapy dociskowej podtrzymuje łapę dociskową w czasie wymiany przedmiotu obrabianego. Metoda ta zapewnia szybkie i bezpieczne mocowanie i odmocowanie. śruba mocująca Siła podporowa [N] Ugięcie sprężyny S Ugięcie sprężyny [mm] Nr 6485 Skrobak do rowków teowych Rowek Jednostka opakowaniowa ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 111

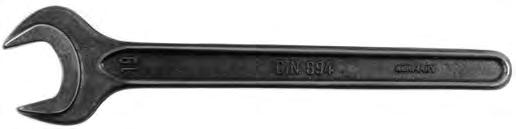

3 Osprzęt DIN 894 Klucz płaski jednostronny Ze stali specjalnej, z końcówką kątową 15, szczęki frezowane, hartowany i fosforanowany. SW Gwint metryczny B L T Jednostka opakowaniowa * * * * * Dane zgodne ze starą normą SW-DIN. Nr 6486 Lista osłaniająca do rowków teowych Kształtownik aluminiowy. Można docinać do żądanej długości za pomocą brzeszczota piły. Rowek Długość [mm] x x x x x x x x x Wykres: Bez potrzeby późniejszego czasochłonnego czyszczenia wyżłobień w stole maszyny. Za każdym razem przed obróbką należy zakryć wolne rowki oryginalną listwą osłonową AMF. Po obróbce można łatwo usunąć listwy osłonowe. 112 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

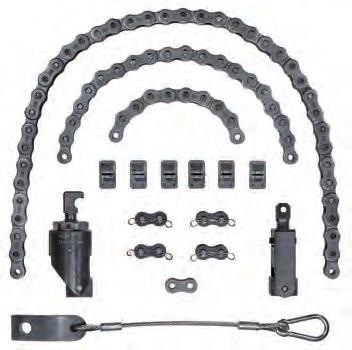

4 Komplet łańcuchów mocujących Nr 6540 Komplet łańcuchów mocujących Haki mocujące i przypory ulepszone cieplnie. Łańcuch wykonany ze stali do ulepszania cieplnego. Mocowanie do rowków teowych nr 6541 należy zamawiać oddzielnie. W skład kompletu wchodzą: - haki mocujące - zestaw zabezpieczający dla łańcucha napinającego - przypory - 4 segmenty łańcuchów o różnych długościach - 4 zapinki do łączenia - 6 zatrzaskowych elementów z tworzywa sztucznego (do ochrony przedmiotu obrabianego) całkowita długość M12 = 1302 mm całkowita długość M16 = 1829 mm Do mocowania elementów o kształcie cylindrycznym (np. korpusy zaworów, kołnierze, obudowy pomp, tłoki itp.). Możliwość zastosowania zarówno na stole maszynowym, jak i paletach napinających. Wstępne ustawienie długości łańcucha oraz siły mocowania następuje przy zaczepie za pomocą nakrętki radełkowej. Następnie na hakach mocujących uzyskuje się wymagany moment obrotowy dla danej siły mocowania. Zamontowanie elementów dociskowych z tworzywa sztucznego służy do ochrony powierzchni. Wykres: Rowek Śruba G maks. dopuszczalny moment obrotowy - Równomierne rozłożenie nacisku uniemożliwia odkształcenie obrabianego elementu. - Ochrona obrabianego elementu przez elementy z tworzywa sztucznego wpuszczone w ogniwa łańcucha. - Duży zakres przesuwu (skok napinania) w zaczepie i hakach mocujących. [Nm] maks. siła dociskająca , 16, 18 M , 20, 22, 24 M naprężenie łańcucha przy zdefiniowanym momencie obrotowym Długość łańcucha [m] Skok naprężenia g [12] = 16 Skok naprężenia g [16] = 30 mm Wielkość łańcucha M16 przy momencie obrotowym 90 Nm Wielkość łańcucha M12 przy momencie obrotowym 45 Nm Tabela z wymiarami: naprężenie łańcucha [mm] A B C E1 F1 H1 min. H1 maks. Skok przy docisku S1 E2 F2 H2 min. H2 maks. Skok przy docisku S2 M N SW ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 113

5 Komplet łańcuchów mocujących Nr 6540H Hak mocujący mechanicznie Rowek G maks. dopuszczalny moment obrotowy [Nm] maks. siła dociskająca SW M12 14, 16, 18 M M16 18, 20, 22, 24 M Tabela z wymiarami: A B C E2 F2 H2 min. H2 maks. Skok przy docisku S M M Nr 6540G Zaczep Rowek G S1 Skok maks. siła dociskająca M12 14, 16, 18 M M16 18, 20, 22, 24 M Tabela z wymiarami: A B C E1 F1 H1 min. H1 maks M M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

6 Komplet łańcuchów mocujących Nr 6540K Łańcuch rolkowy Pojedynczy łańcuch rolkowy DIN ISO R 606 B, ST Powierzchnia: żelazo niepowlekane. Poszczególne długości łańcuchów mogą być ze sobą dowolnie łączone przy pomocy ogniwa zamykającego (nr 69540V). W razie potrzeby można skrócić łańcuch na każdą dowolną długość. Wykres: - Bezproblemowe wydłużanie i skracanie łańcucha na wymaganą długość - możliwe obustronne wykorzystywanie przy pomocy podtrzymki lub haka napinającego - odporne na wpływy temperatury i zabrudzenia - Łańcuchy są wstępnie naprężone, dzięki czemu mniejsze rozszerzenie łańcucha. Na zamówienie: maks. siła dociskająca Możliwość dostawy nietypowych długości! L M N M M M M M M M M Nr 6540KS Zestaw zabezpieczający łańcuch napinający całkowicie wstępnie zmontowany NOWOŚĆ! Dla bezpiecznego zastosowania łańcucha napinającego zestaw zabezpieczający przykręcany jest po prostu pod hakiem mocującym bądź pod podstawą. Następnie należy za pomocą dostarczonego ogniwa zamykającego zamocować zestaw zabezpieczający nad hakiem mocującym bądź nad podstawą. W ten sposób zapobiega się niekontrolowanemu zerwaniu łańcucha napinającego w przypadku pęknięcia haka mocującego lub pęknięcia podstawy. Wykres: - łatwy montaż zestawu zabezpieczającego - bezpieczne obchodzenie się z łańcuchem napinającym - zwiększona ochrona pracy. Wskazówka: maks. zabezpieczana siła mocująca W przypadku uszkodzenia zestawu zabezpieczającego konieczna jest wymiana kompletnego zestawu M M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 115

7 Komplet łańcuchów mocujących Nr 6540V Ogniwa zamykające z zatyczką L M N maks. siła dociskająca M12 15, M16 25, Ogniwa zamykające stosowane są do łączenia dwóch łańcuchów. Wykres: Łatwe i szybkie łączenie i wymiana łańcuchów. Nr 6540F Zatyczka Jednostka opakowania: 10 szt. Jednostka opakowaniowa M , M ,0 [St] Nr 6540S Elementy ochronne do ochrony obrabianego elementu. Jednostka opakowania: 6 szt. Jednostka opakowaniowa M M [St] Elementy ochronne są wciskane w wolne przestrzenie ogniw łańcucha. Wykres: Ochrona powierzchni obrabianego przedmiotu. 116 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

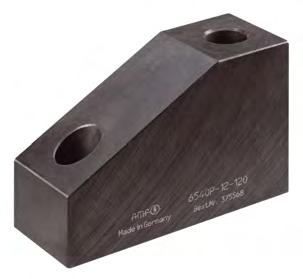

8 Komplet łańcuchów mocujących Nr 6540P Wkładka pryzmowa 120 ulepszone i oksydowane. 2R B B2 F H2 H3 H4 L L2 L3 L4 ØS ØS M , , M , , Wykres: Optymalne zastosowanie łańcucha mocującego dzięki elastycznemu umieszczaniu pryzmy mocującej we wpuście stołu maszyny. Pryzmy mocujące mogą być również stosowane do prostych zadań mocowania na płytach mocujących AMF z otworami w siatce. Wskazówka: Poprzez zastosowanie płaskiego kamienia ustalającego nr 6322A lub nr 6322B można dokładnie spozycjonować pryzmy mocujące we wpuście stołu maszyny. Na zamówienie: Wersje specjalne dostępne na zamówienie. n x R [m] Odległość elementów pryzmy Ø D1 [mm] Długość łańcucha LK [mm] (x) = Ilość członów Długość łańcucha LK x 40 = (26) (40) 2 x 40 = (34) (52) 3 x 40 = (38) (66) 4 x 40 = (40) (78) 5 x 40 = (48) (90) 6 x 40 = (60) 1619 (102) 7 x 40 = (72) (114) 8 x 40 = (88) (126) 9 x 40 = (112) (138) 10 x 40 = (138) (152) 1 x 50 = (22) (34) 2 x 50 = (28) (44) 3 x 50 = (28) (54) 4 x 50 = (28) (62) 5 x 50 = (38) (72) 6 x 50 = (46) (82) 7 x 50 = (56) (92) 8 x 50 = (68) (102) 9 x 50 = (88) (110) 10 x 50 = (108) (120) ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 117

9 Komplet łańcuchów mocujących Preisgruppe 8 Nr 6541 Mocowanie do rowków teowych Do mocowania kompletu łańcuchów mocujących nr 6540 na stole maszyny. W skład mocowania wchodzą nakrętka teowa, podobna do DIN 508 i śruba DIN 912, klasa wytrzymałości 8.8. NOWOŚĆ D x rowek A E H K M12 x 14 13, M12 x 16 15, M12 x 18 17, M16 x 18 17, M16 x 20 19, M16 x 22 21, M16 x 24 23, M12x14 * 13, M12x16 * 15, M12x18 * 17, M16x18 * 17, M16x20 * 19, M16x22 * 21, M16x24 * 23, * w przypadku zastosowania zestawu zabezpieczającego nr 6540KS Nr 902Md Klucz płaski z wejściem na klucz dynamometryczny na klucz dynamometryczny Do nakrętek dwustronnych sześciokątnych. Wejście na klucz dynamometryczny: 1/2 czworokąt z uchwytem kulowym. Ze stali specjalnej, hartowany i ocynkowany. Wykres: Uniknięcie uszkodzenia wrzeciona poprzez kontrolowane dociągniecie przy zmianie narzędzia w maszynie. Wskazówka: SW L S SW1 Wartość nastawy klucza dynamometrycznego zależy od wymiaru standardowego S. Instrukcja obsługi klucza dynamometrycznego zawiera konieczne dane i wzory obliczeniowe. [Zoll] T T / / Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

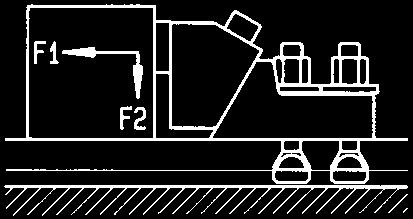

10 Docisk boczny W przypadku napinacza o niskim naciągu szczególnie charakterystyczne jest klinowe działanie szczęk mocujących. W ten sposób osiąga się efekt niskiego naciągu, a obrabiany element jest dociśnięty mocno i bezpiecznie zarówno do zderzaka jak i do stołu maszyny. Siła naprężenia rozkłada się przy tym pionowo i poziomo. Dzięki uchwyceniu z boku możliwa jest nieograniczona i powierzchniowa obróbka od góry także w przypadku niższych elementów. Podane w tabelach siły naprężenia uzyskuje się przy optymalnym ułożeniu śruby mocującej oraz wykorzystaniu maksymalnego dopuszczalnego momentu obrotowego. Obrabiany element dociska się do zderzaka z siłą F1. Siłę ciągu dolnego F2 uzyskuje się przy gładkiej powierzchni obrabianego przedmiotu. Nr 6490 Docisk boczny niski, model Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8), nakrętkami teowymi DIN 508 i kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek B C D H L1 L2 L3 F1 F M , M , M , M , M , M , M , M , M , M , ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 119

11 Docisk boczny Nr 6491 Zderzak Ulepszony cieplnie, powierzchnia oksydowana. Rowek A B D H K L1 L2 L ,7 18 M , ,7 22 M , ,7 25 M , ,7 28 M , ,7 32 M , ,7 35 M , ,7 40 M , ,7 44 M , Zderzaki żłobione można stosować jako zderzaki wzdłużne i poprzeczne. Dzięki niskiej konstrukcji nadają się one szczególnie do płaskich elementów. Nr 6492 Docisk boczny niski, model Mini Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8) kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek H min. H maks. B C H1 L X F1 F ,5 13,5 18 1, ,0 0, ,5 13,5 22 1, ,5 0, ,5 17,0 25 2, ,0 0, ,5 16,0 28 2, ,0 1, ,5 21,5 35 3, , Hmin./Hmax.: zależnie od głębokości rowka według DIN 650. Element mocujący można zeszlifować o X mm. W ten sposób można uzyskać niższe wysokości dociskania. Za pomocą ulepszanych dociskaczy bocznych można mocować wyjątkowo niskie przedmioty. Dzięki klinowaniu szczęk mocujących obrabiany przedmiot jest mocno i pewnie dociskany do stołu maszynowego. Siły poziome są przyjmowane przez śrubę odpowiednią do rozmiaru rowka, która pewnie zaciska docisk bez uszkadzania stołu. 120 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

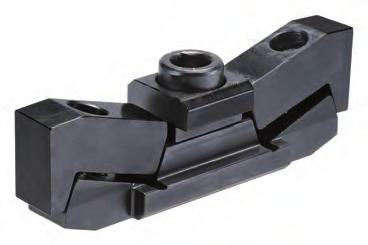

12 Docisk boczny Nr 6492D Docisk boczny niski podwójny, model Mini Byk ulepszana i oksydowana. Opakowanie: 2 sztuki w kartonie, kompletnie ze śrubami mocującymi ISO 4762 (8.8) kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek H min. H maks. B C H1 L X F1 F ,5 13,5 18 1, ,0 0, ,5 13,5 22 1, ,5 0, ,5 17,0 25 2, ,0 0, ,5 16,0 28 2, ,0 1, ,5 21,5 35 2, ,0 1, Hmin./Hmax.: zależnie od głębokości rowka według DIN 650. Element mocujący można zeszlifować o X mm. W ten sposób można uzyskać niższe wysokości dociskania. Za pomocą ulepszanych dociskaczy bocznych można mocować wyjątkowo niskie przedmioty. Dzięki klinowaniu szczęk mocujących przedmiot obrabiany dociskany jest mocno i pewnie do stołu maszynowego. Siły poziome są przyjmowane przez jedną z odpowiednich do rozmiaru rowka śrubę, która zaciska pewnie docisk bez uszkadzania stołu. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 121

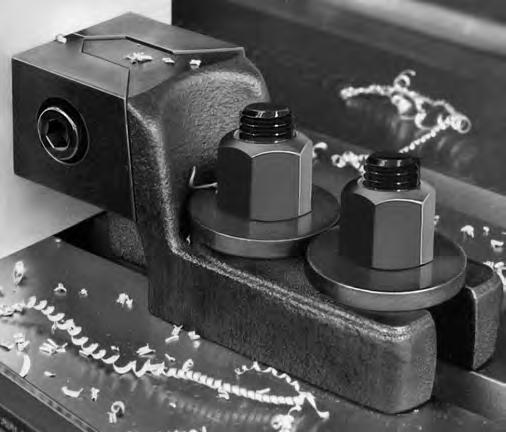

13 Docisk boczny Nr 6494 Docisk boczny niski, model Maxi Byk Korpus: żeliwo sferoidalne. Szczęki: ulepszone cieplnie, oksydowane na brąz. Pakowanie: po 2 szt. w kartonie, kluczem trzpieniowym sześciokątnym ISO Dostępne tylko parami! Rowek B1 B2 C H1 H2 H3 L1 L2 F1* * Siły docisku F1 i F2 zależą od szerokości rowków teowych F2* 0,2 0,4 0,6 0,8 1, ,5 1,5 1,6 1,6 1,7 1, Szerokie szczęki mocujące Maxi Bulle dla wyższych narzędzi to kolejny etap rozwoju sprawdzonych szczęk mocujących nr Powierzchnie klina przy tych napinaczach ułożono tak korzystnie, że już przy bardzo niewielkiej sile obsługi powstaje maksymalna siła naprężenia. Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki. Jeżeli z jakiegoś powodu śruby mocujące nie mogą wystawać powyżej górnej krawędzi mocowania, to zalecamy śruby z wewnętrznym gniazdem sześciokątnym ISO 4762 z podkładkami DIN 6340 oraz nakrętkami do rowków T DIN Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

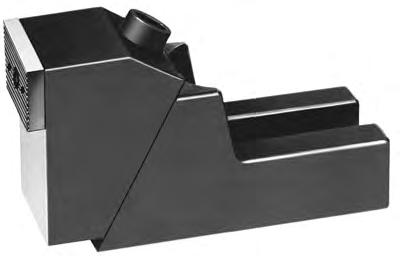

14 Docisk boczny Nr 6497 Docisk boczny wzmocniony z odwracaną płytką szczęki. Typ wysoki z dokładną prowadnicą pryzmatyczną. Korpus: żeliwo ciągliwe. Szczęki: stal nawęglana Odwracalna płytka szczęk z powierzchnią gładką do części obrobionych i powierzchnią rowkowaną do powierzchni nieobrobionych * Siły docisku F1 i F2 zależą od szerokości rowków teowych. Rowek B1 B2 C E H min. H maks. H1 H2 L1 L2 F1* , , , Dzięki wysokiej powierzchni napinania te stabilne szczęki nadają się do bocznego napinania wysokich elementów obróbki. Do zamocowania stabilnych szczęk mocujących na stole maszynowym zalecamy zastosowanie dwóch śrub mocujących! Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki F2* 1,2 2,2 3,0 4,2 4,5 4,5 4,8 4,8 5,4 Md [Nm] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 123

15 Docisk boczny Nr 6497G Stabilne szczęki mocujące, zamknięte z odwracaną płytką szczęki. Typ wysoki z dokładną prowadnicą pryzmatyczną. Korpus: żeliwo ciągliwe. Szczęki: stal nawęglana Odwracalna płytka szczęk z powierzchnią gładką do części obrobionych i powierzchnią rowkowaną do powierzchni nieobrobionych. Zamknięty rowek do zastosowania na tokarkach karuzelowych. NOWOŚĆ! Rowek B1 B2 C E H min. H maks. H1 H2 L1 L2 L3 F1* , , , , Dzięki wysokiej powierzchni napinania te stabilne szczęki nadają się do bocznego napinania wysokich elementów obróbki. Do zamocowania stabilnych szczęk mocujących na stole maszynowym zalecamy zastosowanie dwóch śrub mocujących! Śruby mocujące należy zamówić oddzielnie, w zależności od szerokości rowka śruby dla rowków o przekroju T DIN 787 dwie sztuki dla każdej szczęki F2* 1,2 2,2 3,0 4,2 4,5 4,5 4,8 4,8 5,4 Md [Nm] Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

16 Docisk boczny dla zacisku stołowego Mocowanie z naciskiem poziomym: Proste przyśrubowanie napinacza poziomego zapewnia utrzymanie z dołu i napięcie obrabianego elementu. Aktywna część napinacza składa się z 3 elementów jednej części sztywnej i dwóch elastycznych. Mocowanie obrabianego elementu odbywa się w 3 etapach: Styk: Giętkie elementy napinacza układają się na obrabianym przedmiocie. Zastosowanie mimośrodu: Szybkie mocowanie 1/4 obrotu Dociśnięcie: Giętkie elementy napinacza dociskają obrabiany przedmiot, aż dojdzie do zetknięcia się go ze sztywnym kołkiem napinającym. Mocowanie i pozycjonowanie: Sztywny kołek napinający powoduje mocowanie obrabianego elementu. Napięcie na powierzchni rozłożenia Napięcie wysoko ułożone Siła mocowania: Moment dokręcenia: Skok mimośrodu: 4000 N 9 Nm 1,2 mm Nr 6493N Docisk boczny dla zacisku stołowego, poziomy składający się z elementu dociskowego i zderzaka. Rowek Sila dociskajaca [N] Wysokość mocowania [mm] Skok A B ,5 1, ,5 1, ,5 1, ,5 1, ,5 1, ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 125

17 Docisk boczny dla zacisku stołowego Nr 6493SP Element mocujący, poziomy Sila dociskajaca [N] Wysokosc mocowania A [mm] B C D E F , * ,5 20 2, * * Skok mimośrodu ± 1,2 mm. Dociski dolne obracają się wokół wałka mimośrodowego, który wytwarza siłę mocującą. Możliwe jest mocowanie we wszystkich kierunkach. Element mocujący (1 zderzak sztywny) umożliwia prawidłowe przyłożenie materiału do zderzaków. 1 otwór Ø 12,0 H7 głębokość 18,5 mín. Nr 6493S Zderzak, uchylny sztywne, szlifowane, uchylne zderzaki mocowane są specjalnymi śrubami, które zapewniają dużą dokładność przy montażu. Wysokosc mocowania A [mm] B C D E F , ,5 20 2, Zderzak uchylny (1 zderzak sztywny) wymaga 2 zderzaków do pozycjonowania materiału wzdłuż prostej. 1 otwór Ø 8,0 H7 - głębokość 6,0 M6 - głębokość 14,0 126 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

18 Docisk boczny dla zacisku stołowego Nr 6493F Zderzak, trwały szlifowane, stałe zderzaki mocowane są specjalnymi śrubami, które zapewniają dużą dokładność przy montażu. Wielkość 1 - prosty zderzak Wielkość 2 - podwójny zderzak Wysokosc mocowania A [mm] B C D E F G H ,5 20 5,0 6, ,5 20 2,5 10, ,5 25 5,0 6, ,5 25 2,5 10, Rozmiar 1 - zderzak prosty (1 zderzak sztywny): Dla pozycjonowania narzędzia wzdłuż prostej potrzebne są dwa zderzaki. Rozmiar 2 - zderzak podwójny (2 zderzaki sztywne): Do pozycjonowania narzędzia wzdłuż prostej potrzebny jest jeden zderzak. 2 otwory Rozstaw osi 18,0 Ø 4,2 H7 - głębokość 3,5 M4 - głębokość 12,0 Nr 6499 Docisk boczny z dźwignią mimośrodową Hartowany i oksydowany. Dźwignia mimośrodowa zapewnia szybki docisk. Niska konstrukcja docisku zapobiega zmianie pozycji mocowania przedmiotu obrabianego. Przedmiot obrabiany jest jednocześnie dociskany do zderzaka i do podłoża. Rowek B C L1 L2 M F M10 9 0, M12 9 0,6 860 F2 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 127

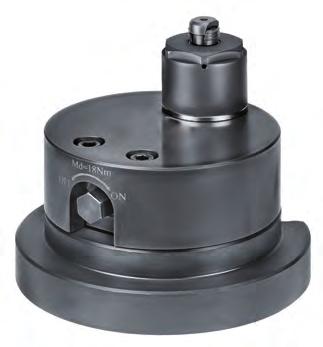

19 Mechaniczny element mocujący z ciągiem dolnym Nr 6489 Mechaniczny element mocujący z ciągiem dolnym, mimośrodowy Siła dociskająca pionowa gający Md moment docią- [Nm] Ø K [mm] Wyrównanie boczne Grubość krawędzi mocującej przy stopie alum. min. dla jednego docisku [mm] [mm] ,9-11,8 ±0, ,9-12,8 ±0, ,9-13,8 ±0, ,9-14,8 ±0, ,9-15,8 ±0, ,9-16,8 ±0, Zastosowanie przy elementach z dostępnymi lub później umieszczonymi otworami. - Po wstawieniu segmentów mocujących w otwory możliwa jest bezproblemowa i bezpieczna obróbka 5-stronna. - Do uruchomienia elementu stosować prosty klucz nasadowy trzpieniowy sześciokątny (SW 10). - Dostępna krawędź mocująca służy do mocowania elementu mocującego z ciągiem dolnym na stole maszyny. - Do pozycjonowania na urządzeniu na spodzie dostępne są dwa otwory pozycjonujące (trzpień ISO mm). Wykres: - Wszystkie części wykonano ze stali ulepszanej. Wszystkie komponenty są azotowane jonowo i mają tym samym bardzo dobrą odporność na zużycie i korozję. - Dwuczęściowe segmenty mocujące są zewnętrznie zazębione. - Elastyczne możliwości zastosowania dzięki łatwej obsłudze i mocowaniu na stole maszyny. Wskazówka: - Przy mocowaniu hartowanych elementów lub elementów z GG / GGG prosimy o kontakt. - Należy uwzględnić siłę odśrodkową! - Siła składowa przy zakładaniu elementu nie może przekroczyć wartości w tabeli Siła składowa. - Do mocowania na stole maszyny można stosować łapy dociskowe do imadeł maszynowych śrubowych (nr 6325; nr : 74682, ). Na zamówienie: Pozostałe wielkości, wersje specjalne bez podciągu oraz jako elementy podporowe. Otwór do mocowania w przedmiocie obrabianym Tabela z wymiarami: Sila przesuniecia pozioma Sila radialna tuleja dociskowa Skok rozprezny [mm] Średnica tłoka mocującego [mm] Sila boczna [N] C D D1 D ,8 27 1, , , ,8 27 1, , , ,0 27 1, , , ,0 27 1, , , ,5 27 1, , , ,5 27 1, , ,6 128 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

20 Mechaniczny element mocujący z ciągiem dolnym Nr 916Q Klucz nasadowy trzpieniowy sześciokątny z poprzecznym uchwytem sześciokątny z poprzecznym uchwytem Klucz ze stali CHROMOWO-WANADOWEJ, Hartowany i matowo chromowany. Uchwyt: Tworzywo sztuczne odporne na uderzenia (bez kadmu), czarny. SW L1 B D L Unverbindliche Preisempfehlung ohne MwSt. - Technische Zmiany Änderungen techniczne zastrzeżone. vorbehalten. ANDREAS MAIER FELLBACH Mechaniczne elementy SCHNELLSPANNER mocujące

21 Docisk boczny Nr 6498 Docisk boczny komplet z mocowaniem. Mocowanie za pomocą śrub w klasie wytrzymałości Rowek moment dociągający Md [Nm] H ±0,1 F1 F M12x M16x M20x Mechaniczny docisk boczny z dociskaniem dolnym można zastosować jako element mocujący lub jako zderzak stały. Kręcenie śruby nastawczej powoduje napinanie materiału za pomocą haków mocujących. Równocześnie powstaje efekt docisku dolnego na powierzchnię przylegania. Dzięki zamocowaniu z boku zderzaka można mocować materiał z większą dokładnością. W połączeniu z płytą podstawową nr 6498FT docisk boczny może być używany również poprzecznie do rowka stołu mocującego. Przy wykorzystaniu okrągłej płyty bazowej nr 6498FR montaż tylko wzdłuż rowka stołu mocującego. Wykres: - kompaktowa budowa - silne, bezpieczne mocowanie materiału dzięki efektowi docisku dolnego - możliwość zastosowania zwiększonego docisku płyt wokół otworów i wpustów - docisk boczny płyt wokół powierzchni bez uszkodzenia konturu - gwint boczny umożliwia zamocowanie zderzaka - możliwość stosowania w pozycji pionowej i poziomej - redukcja kosztów uzbrajania docisku dzięki zaoszczędzeniu zarówno czasu, jak i elementów - zastosowanie wszechstronne i wielowariantowe. Wskazówka: Dzięki zastosowaniu płaskiego kamienia ustalającego nr 6322A lub nr 6322B jest możliwe ustawianie pozycji docisku bocznego bezpośrednio w szczelinie stołu maszynowego. Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). Obrabiany przedmiot Tabela z wymiarami: B B1 B2 B3 D +2 E3 G G1 G2 G3 H1 H2 R SW M12x ,0 9, ,0 M12 M12 M6 M M16x ,5 13, ,5 M16 M16 M6 M M20x ,5 18, ,0 M20 M16 M6 M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

22 Docisk boczny Nr 6498FR Płyta podstawowa, okrągła kompletna ze śrubami mocującymi. Mocowanie za pomocą śrub w klasie wytrzymałości Rowek H ±0,1 B3 D +2 E3 E4 G G3 R M12x ,0 28,0 M12 M M16x ,5 25,5 M16 M M20x ,0 31,0 M20 M Użycie wraz z dociskiem bocznym nr 6498, w celu zamocowania w poprzek i wzdłuż do wpustu w stole. Rozmiar M16x18 może być stosowany na płycie rastrowej M16. Wykres: - Do łatwego zastosowania napinacza bocznego podczas mocowania poprzecznego i wzdłużnego do rowka - Podwyższenie położenia obrabianego przedmiotu. Wskazówka: Dzięki zastosowaniu płaskiego kamienia ustalającego nr 6322B jest możliwe dokładne połączenie docisku bocznego z okrągłą płytą podstawową. Z płaskim kamieniem ustalającym nr 6322A lub nr 6322B możliwe jest ustawienie płyty podstawowej dokładnie na stole maszynowym. Widok z góry Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). Widok z dołu Nr 6498FT Płyta podstawowa komplet z mocowaniem. Mocowanie za pomocą śrub w klasie wytrzymałości Rowek H ±0,1 B E1 E2 G L R M12x M M16x M M20x M Zastosowanie z dociskiem bocznym nr 6498 w celu zamocowania poprzecznie względem stołu mocującego. Wykres: - Do łatwego zastosowania napinacza bocznego podczas mocowania poprzecznego i wzdłużnego do rowka - Podwyższenie położenia obrabianego przedmiotu. Na zamówienie: Na życzenie dostepne wykonanie specjalne (wymiar H ±0,01). ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 131

23 Napinacz z rowkami Nr 6495 Napinacz z rowkami komplet z mocowaniem. Stal, ulepszona i odpuszczona w odcieniu oksydowania. Rowek F1 F2 H2 Klucze sześciokątne , , , [mm] 1. Wsuń napinacz z rowkami w rowek o przekroju w stole maszyny. 2. Ustaw przy przedmiocie obrabianym. 3. Ustal śrubę mocującą stół maszyny. 4. Śruba mocująca powoduje napięcie przedmiotu obrabianego. Wykres: - Do napinania bardzo płaskich przedmiotów obrabianych - Napinanie przedmiotów obrabianych z boku w celu obróbki całych powierzchni bez konturów powodujących zakłócenia - Możliwość zastosowania w poziomie i pionie. Wskazówka: Aby zmniejszyć zużycie śruby mocującej, zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinację aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Tabela z wymiarami: B B1 G H H1 L ,6 M ,4 M ,5 M Nr 6495S Śruba mocująca do napinacza z rowkami Klasa wytrzymałości 10.9 G L Klucze sześciokątne M M M [mm] 132 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

24 Docisk boczny Nr 6496 Docisk boczny Komplet z mocowaniem. Stal, ulepszona i odpuszczona w odcieniu oksydowania. Rowek G F1 F2 H min. H maks M12x14 14 M , M12x16 16 M , M16x18 18 M , M16x20 20 M , M20x22 22 M , M20x24 24 M , M20x28 28 M , Wsuń docisk boczny w rowek o przekroju T w stole maszyny. 2. Ustaw przy przedmiocie obrabianym. 3. Ustal śruby mocujące stół maszyny. 4. Śruba mocująca powoduje napięcie przedmiotu obrabianego. Wykres: - Do napinania bardzo płaskich przedmiotów obrabianych - Napinanie przedmiotów obrabianych z boku w celu obróbki całych powierzchni bez konturów powodujących zakłócenia - Możliwość zastosowania w poziomie i pionie. Wskazówka: Aby zmniejszyć zużycie śrub mocujących, zalecamy użycie pasty do śrub AMF nr Zawiera ona kombinację aktywnych środków smarnych i jest odporna na działanie wysokich temperatur oraz zmywanie. Tabela z wymiarami: B H1 L L1 L M12x M12x M16x M16x M20x M20x M20x Nr 6496BF Zestaw mocujący do docisku bocznego Obejmuje 3 śrubę cylindryczną DIN 6912, 3 wpust przesuwny T DIN 508 i 1 podkładkę kulistą DIN 6319C. Rowek G L Klucze sześciokątne M12x14 14 M M12x16 16 M M16x18 18 M M16x20 20 M M20x22 22 M M20x24 24 M M20x28 28 M [mm] Nr 6496F Sprężyna ze śrubą M M M20 30 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 133

25 W temacie podkładek równoległych i elementów do pozycjonowania detali > Wykonanie: Dzięki korzystnemu stopniowaniu liczb normalnych dla pojedynczych części pojawiają się liczne możliwości połączeń. > Jakość: Wysoka odporność na zużycie gwarantuje długą żywotność podkładek AMF. > Jakość dla każdego zastosowania: Nasze równoległe podłoża otrzymać można w trzech klasach jakości: standard precyzja superprecyzja Pryzmy traserskie AMF stosuje się jako podpory, zderzaki bądź wkładki do obrabiarek. W przypadku imadeł maszynowych i płyt traserskich są one niezbędne do równoległego rozłożenia obrabianych elementów. > Równoległe podłoża firmy AMF, zderzaki i uchwyty do przedmiotów obrabianych w zastosowaniu do wiercenia płyty fundamentowej 134 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

26 Płytki równoległościenne DIN 6346S Komplet płytek równoległościennych Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów na wysokości tp2 i szerokości tp1 IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. Dzięki zastosowaniu przyrostu geometrycznego uzyskuje się maksymalne wykorzystanie wysokości przylegania: 2,5-25 mm ponad 40 różnych wysokości 2,5-45 mm 4-32 mm ponad 40 różnych wysokości 4-57 mm 4-40 mm ponad 40 różnych wysokości 4-72 mm 8-50 mm ponad 30 różnych wysokości 8-90 mm 8-63 mm ponad 40 różnych wysokości mm mm ponad 14 różnych wysokości mm. Wskazówka: Para Skrzynia dł. x szer. x wys , x100x 36 1, x115x 50 3, x115x 70 7, x215x125 27, x145x 50 1, x158x 75 4,9 Zestawy warsztatowe Rozmiar 2,5 25 Zawartość zestawu (szer. x wys. x dług.): 2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 / 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 mm Rozmiar 4,0 40 Zawartość zestawu (szer. x wys. x dług.): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 8,0x25x160 / 10,0x32x160 / 12,0x40x160 mm Rozmiar 8,0 63 Zawartość zestawu (szer. x wys. x dług.): 8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 / 20,0x63x160 mm Rozmiar Zawartość zestawu (szer. x wys. x dług.): 20,0x63x250 / 25,0x80x250 / 32,0x100x250 mm [Kg] Zestawy imadeł Rozmiar 4,0 32 Zawartość zestawu (szer. x wys. x dług.): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 mm Rozmiar 8,0 50 Zawartość zestawu (szer. x wys. x dług.): 8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 mm DIN 6346P Płytki równoległościenne, w parach Cechy produktu: Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów na wysokości tp2 i szerokości tp1 IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L , , , , , , , , , , , , , , , , , , , , ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 135

27 Komplet płytek równoległościennych Nr 6347SP Komplet płytek równoległościennych, wykonanie bardzo precyzyjne Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,004 mm. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. Wykonanie: Zawartość dla każdej pary (szer. x wys.): 10x14 / 10x16 / 10x18 / 10x20 / 10x22 / 10x24 / 10x26 / 10x28 / 10x30 / 10x32 / 10x35 / 10x40 / 10x45 / 10x50 mm. Para L ,9 Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. [Kg] Nr 6347P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Para L ,9 [Kg] Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Nr 6347S Komplet płytek równoległościennych, standard Cechy produktu: W skrzynce drewnianej z wieczkiem. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Stal nawęglana. Para L ,9 [Kg] Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. 136 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

28 Płytki równoległościenne Nr 6347PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,004 mm. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6347PP Płytki równoległościenne, w parach, wykonanie precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 137

29 Płytki równoległościenne Nr 6347PS Płytki równoległościenne, w parach, wykonanie standardowe Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Stal nawęglana. Tolerancja pary elementów tp na wysokości 0,01 mm. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 138 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

30 Komplet płytek równoległościennych Nr 6348SP Komplet płytek równoległościennych, wykonanie bardzo precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Wykonanie: Rozmiar 100, zawartość dla każdej pary (szer. x wys.): 2x5 / 2x10 / 2x15 / 2x20 / 3x6 / 3x11 / 3x16 / 3x21 / 4x7 / 4x12 / 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 mm. Rozmiar 125, zawartość dla każdej pary (szer. x wys.): 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm. Rozmiar 150, zawartość dla każdej pary (szer. x wys.): 8x11 / 8x16 / 8x21 / 8x26 / 8x31 / 8x36 / 10x13 / 10x18 / 10x23 / 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35 / 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 mm. Para L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. [Kg] Nr 6348P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Para L [Kg] Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Nr 6348S Komplet płytek równoległościennych, standard Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Para L [Kg] Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 139

31 Płytki równoległościenne Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. 140 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

32 Płytki równoległościenne Nr 6348PSP Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości i szerokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Duża precyzja wykonania płytek równoległościennych zapewnia równoległe mocowanie materiałów. Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 141

33 Płytki równoległościenne Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Nr 6348PP Płytki równoległościenne, w parach, wykonanie precyzyjne, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 142 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

34 Płytki równoległościenne Nr 6348PS Płytki równoległościenne, w parach, standard, długość 100 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. Nr 6348PS Płytki równoległościenne, w parach, standard, długość 125 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 143

35 Płytki równoległościenne Nr 6348PS Płytki równoległościenne, w parach, standard, długość 150 mm Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na stronie przedniej produktu. Komplety w dużej ilości rozmiarów w asortymencie co 1 mm. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego wysokości i szerokości wg DIN ISO 2768m. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. 144 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

36 Płytki równoległościenne Nr 6349PP Płytki równoległościenne, w parach, wykonanie precyzyjne Cechy produktu: Szlifowane dokładnie, parami płaskorównoległe. Wymiary podane na produkcie. Hartowane. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. B H L Płytki podkłada się pod materiał podczas różnych procesów obróbki. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 145

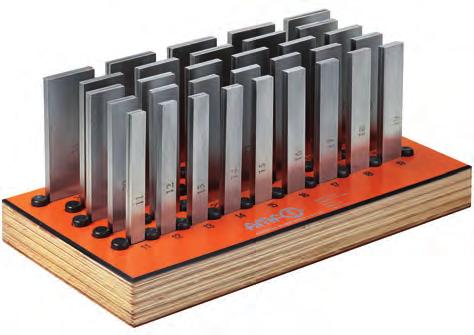

37 Komplet płytek równoległościennych Nr 6349P Komplet płytek równoległościennych, wykonanie precyzyjne Cechy produktu: W stojaku drewnianym. Szlifowane dokładnie, parami płasko-równoległe. Wymiary podane na produkcie. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,01 mm. Pozostałe wymiary wg DIN ISO 2786m. Wykonanie: Rozmiar 24, zawartość dla każdej pary (szer. x wys.): 3x11 / 3x13 / 3x15 / 3x16 / 3x17 / 3x18 / 3x20 / 3x21 / 3x22 / 3x23 / 3x25 / 3x26 / 3x27 / 3x28 / 3x30 / 3x31 / 3x32 / 3x33 / 3x35 / 3x36 / 3x37 / 3x38 / 3x40 / 3x42 mm. Rozmiar 32, zawartość dla każdej pary (szer. x wys.): 3x11 / 3x12 / 3x13 / 3x14 / 3x15 / 3x16 / 3x17 / 3x18 / 3x19 / 3x20 / 3x21 / 3x22 / 3x23 / 3x24 / 3x25 / 3x26 / 3x27 / 3x28 / 3x29 / 3x30 / 3x31 / 3x32 / 3x33 / 3x34 / 3x35 / 3x36 / 3x37 / 3x38 / 3x39 / 3x40 / 3x41 / 3x42 mm. Para L , ,5 Płytki podkłada się pod materiał podczas różnych procesów obróbki. [Kg] Nr 6344SP Komplet płytek równoległościennych, profil falowy Cechy produktu: W skrzynce drewnianej z wieczkiem. Grubość materiału 0,3 mm. Szlifowanie precyzyjne. Sprężyny - stal hartowana i odpuszczona. Fazowanie wysokości 2 mm. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości ±0,004 mm. Pozostałe wymiary wg DIN ISO 2786m. Wykonanie: Rozmiar 9 23, zawartość dla każdej pary (szer. x wys.): 0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 mm. Rozmiar 25 39, zawartość dla każdej pary (szer. x wys.): 0,3x25 / 0,3x27 / 0,3x29 / 0,3x31 / 0,3x33 / 0,3x35 / 0,3x37 / 0,3x39 mm. Zastosowanie płytek równoległościennych o profilu falowym pozwala zaoszczędzić czas podczas mocowania materiałów do cięcia, frezowania, wiercenia itd. Wykres: Para L Na powierzchni rozkładu nie zostają żadne wióry - brak czynników niekorzystnie wpływających na równoległe położenie obrabianego elementu - można łatwo napiąć więcej płaskich elementów lub pojedyncze cienkie elementy. 146 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

38 Zderzaki Nr 6350 Zderzaki równoległościenne, para Cechy produktu: Do stołów maszynowych. Do zastosowania również jako płytki równoległościenne. Szlifowanie dokładne poprzeczne, parami, płasko-równoległe. Stal nawęglana. Tolerancja pary elementów tp na wysokości IT 5. Tolerancja wymiaru znamionowego na wysokości DIN ISO 2768m. Tolerancja szerokości znamionowej h7. Pozostałe wymiary wg DIN ISO 2786m. B H L Zderzaki równoległe są przeznaczone przede wszystkim dla małych i średnich maszyn. Zderzaki są dopasowane do szczelin mocowania w maszynach z tolerancją H8. Para zderzaków jest umieszczana w maszynie i dzięki temu materiał może być ustawiony równolegle do stołu. Nr 6328 Zderzak cylindryczny Hartowany i szlifowany. Krótka, ±0,01 mm tolerancja wysokości Wykonanie szlifowane może służyć także jako podpórka. Rowek A h6 B -0,6 D ±0,01 H1 ±0,01 krótki H1 ±0,2 dlugi H2 H3 Sruba ISO , M6x , M6x , M8x , M8x , M8x , M8x , M10x , M10x , M10x , M10x , M12x , M12x Na zamówienie: Inne wielkości na życzenie. tylko w krótszej wersji ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 147

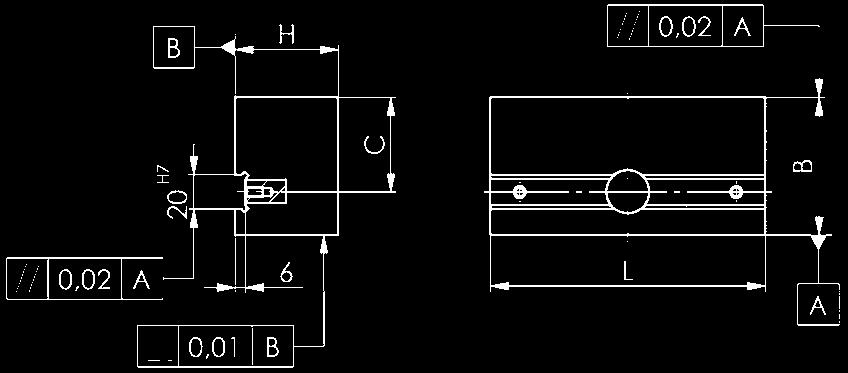

39 Zderzaki Nr 6351 Zderzak równoległościenny, pojedynczy Hartowany i szlifowany. Odchyłka równoległości 0,02 mm Tolerancja w parze 0,02 mm. Tolerancja wysokości dla wymiaru nominalnego DIN 7168 średnia Rowek B C H L Odpowiednia śruba DIN508,ISO476,DIN6340,DIN M10x10-M20x24 1, M12x12-M24x36 5, M12x12-M24x36 12,1 [Kg] Nr 6351 Zderzaki równoległościenne, para Hartowane i szlifowane. Odchyłka równoległości 0,02 mm Tolerancja w parze 0,02 mm. Tolerancja wysokości dla wymiaru nominalnego DIN 7168 średnia Rowek B C H L Odpowiednia śruba DIN508,ISO476,DIN6340,DIN M10x10-M20x24 3, M12x12-M24x36 11, M12x12-M24x36 24,2 [Kg] Zderzaki równoległe to elementy ustawiające doskonale nadające się do maszyn średnich i dużych. Do rowków 20H7 zderzaka równoległego pasują stałe kamienie ustalające nr 6322A oraz swobodne kamienie ustalające DIN Dzięki połączeniu z kamieniami ustalającymi o różnej dokładności, mogą być stosowane na stołach o różnych szerokościach rowków. Na stole maszynowym możliwe są następujące możliwości montażu: 1) śruby dla wpustów żłobionych o przekroju T DIN 787 kpl. (śruby do wpustów T DIN 787, nakrętki sześciokątne DIN 6330B oraz podkładki DIN 6340), 2) śruby z wewnętrznym gniazdem sześciokątnym ISO 4762 z nakrętkami do wpustów o przekroju T DIN 508 oraz podkładek DIN Nr 6353 Zderzak kątowy, wykonanie precyzyjne Hartowany i szlifowany. Do ustalania równoległego i pod kątem 30, 45, 60 i 90 do rowków stołu. Gwarantowana dokładność ustalenia wszystkich powierzchni w stosunku do rowków ±30. Rowek B D E F H L , , Za pomocą swobodnych kamieni ustalających DIN 6323 oraz stałych kamieni ustalających nr 6322A można ustawić zderzaki kątowe we wspomnianych wyżłobieniach stołu. Zderzaki kątowe można przymocować alternatywnie śrubami rowkowymi DIN 787 (komplet) lub nakrętkami do wpustów o przekroju T DIN 508 ze śrubami ISO 4762 i podkładkami DIN Duża dokładność zderzaków kątowych gwarantuje wymaganą dokładność uderzenia dla prawie wszystkich zadań związanych z rozpinaniem. Można rozpocząć obróbkę od razu, nie trzeba nawet mierzyć zderzaka ani obrabianego przedmiotu. 148 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

40 Zderzaki Nr 6355V Pryzma, pojedyncza Hartowana, szlifowana B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L ,0 15 M 12 M , ,5 25 M 16 M ,1 [Kg] Nr 6355V Pryzma, para Hartowana, szlifowana B D E ±0,01 F G1 G2 H1 ±0,014 H2 L1 L2 L ,0 15 M 12 M , ,5 25 M 16 M ,2 Do ustawienia i mocowania okrągłych wałów oraz obrabianych elementów równolegle i na środku wyżłobienia stołu maszynowego. Możliwość zastosowania również jako zderzaki i podpórki równoległościenne! [Kg] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 149

41 Zderzaki Nr 6357 Zderzak nastawny z kluczem sześciokątnym. Stal ulepszona cieplnie Rowek B1 B2 H1 H2 L1 L , 12, 14, 16, , 18, 20, 22, 24, Tym szybko ustawianym zderzakiem można ustawić pozycję obrabianych elementów na różnych maszynach do obróbki oraz dźwignikach. Zderzak ma duży przesuw zarówno na wysokość, jak i na długość. Do zacisku służy znajdujący się w zestawie sześciokątny śrubokręt z uchwytem poprzecznym. Odchylany do 360 Nr 6358 Opór boczny nastawny Stal ulepszona cieplnie, oksydowana z 2 otworami gwintowanymi M16 na 2 wysokościach, śruba regulująca DIN 915 M16x80. Rowek B C H1 H2 L Blok docisku służy do bezpiecznego pozycjonowania długich i ciężkich elementów obróbki na stole rowkowym (z wpustami) bądź stole maszynowym. Umieszcza się go w rowku, przekrzywia się odpowiednio do luzu wymaganego dla zakresu tolerancji i naciska obrabiany element śrubą dociskową do zderzaka precyzyjnego, np. nr Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

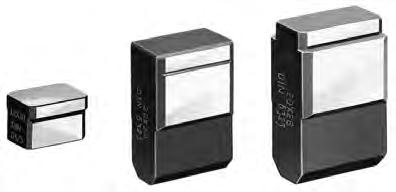

42 Kamienie ustalające swobodne DIN 6323 Kamienie ustalające swobodne Hartowane C15 i szlifowane. Wymiar znamionowy rowka w urzadzeniu B1 Wymiar znamionowy rowka w maszynie B2 Kształt H1 H2 H3 H4 L A 12,0 3, B 28,6-5, A 14,0 5, A 14,0 5, A 14,0 5, A 14,0 5, B 45, C 50, C 55, C 61, C 76, Kamienie ustalające DIN 6323 po większym ustawianiu są wpuszczane do środka. Wystające poniżej kamienie ustalające nie przeszkadzają w transporcie urządzenia i nie można nimi uszkodzić stołu maszynowego. Kształt A Kształt B Kształt C ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 151

43 Kamienie ustalające przykręcane Nr 6322A Kamienie ustalające przykręcane do przyrządów (wcześniej: DIN 6322, projekt 1957) Hartowane C15. Wymiar znamionowy rowka w maszynie B Wymiar znamionowy rowka w urzadzeniu H L Śruba cylindryczna DIN84 lub ISO M6x M6x M6x M6x M6x M6x M6x M6x M6x16 75 Stałe kamienie ustalające nr 6322A są parami wkręcane w unormowany wpust kierunkowy imadeł lub urządzeń do obróbki o szerokości 20 mm. Zmieniając kamienie ustalające, można pracować na maszynach o różnych szerokościach rowków. Do szczególnie ciężkich urządzeń do obróbki polecamy swobodne kamienie ustalające DIN Schraube Vorrichtung Nutenstein Maschinentisch Nr 6322B Kamienie ustalające przykręcane do przyrządów, jednostopniowe hartowane C15 i szlifowane. B H L Śruba cylindryczna DIN84 lub ISO M4x M5x M6x M6x M6x M6x M6x M6x16 62 Płaskie kamienie ustalające nr 6322B dobrze się sprawdzają i są korzystne cenowo przede wszystkim w takich zastosowaniach, gdzie jedno urządzenie do obróbki jest stale używane na jednej maszynie. Do szczególnie ciężkich urządzeń do obróbki polecamy swobodne kamienie ustalające DIN Schraube Vorrichtung Nutenstein Maschinentisch 152 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

44 Docisk mimośrodowy z dźwignią na końcu Nr 6600 Docisk mimośrodowy z dźwignią na końcu Hartowany, oksydowany. Dociski mimośrodowe nadają się w szczególności do oprzyrządowania przystosowanego do przedmiotów obrabianych. Wskazówka: Uruchamianie ręczne - siła ~ 400 N. H min. H maks. A B C E L M M M Nr 6601 Dźwignia, luzem Dociskająca na końcu (część pojedyncza do nr 6600) A B L Nr 6610 Docisk mimośrodowy z dźwignią na środku Hartowany, oksydowany. Dźwignia z uchwytem pokrytym powłoką z tworzywa sztucznego. Wskazówka: Uruchamianie ręczne - siła ~ 400 N. H min. H maks. A B C E L M M M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 153

45 Docisk mimośrodowy z dźwignią na końcu Nr 6611 Dźwignia, luzem dociskająca na środku (pojedyncza część do nr 6610) B1 B2 L Nr 6612 Dźwignia ze śrubą oczkową (Część pojedyncza do nr 6610) G H M M M Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

46 Docisk mimośrodowy z dźwignią na końcu Nr 6614 Łapa dociskowa z kołkiem oporowym (Część pojedyncza do nr 6610) A B1 B2 B3 E1 E2 L ,5 13, ,5 24, Nr 6616 Śruba oporowa z nakrętką (Część pojedyncza do nr 6610) B L M ,5 M ,0 M ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 155

47 Napinacz centrujący Nr 6383ZEK Napinacz centrujący z główką. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm D min. D maks. Moment dociągający [Nm] SW P ,7 14,2 1,5 2,5 0, ,5 18,5 3,7 3 3, ,5 22,5 4,9 4 4, ,5 26,5 8,5 5 5, ,5 30,5 8,5 5 5, ,5 38,5 8,5 5 5, ,5 46,5 20,6 6 6, ,5 54,5 20,6 6 6, ,5 70,5 41,0 8 8, ,5 86,5 71, , ,5 102,5 71, , Do centrycznego pozycjonowania i mocowania w otworach, gdzie dopuszcza się lekkie odciski kuliste Wskazówka: W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Trzpień ustalający do precyzyjnego wyznaczenia położenia stożka. Tabela z wymiarami: A B C E g6 F G H I ±0,1 K L M Q QD T ,0 15,5 3,5 10 9,2 8,6 M3 3,5 1,5 1,5 2,5 3 2,5 3, ,1 19,7 5,5 12 9,1 7,9 M4 4,5 2,0 2,3 3,5 3 4,0 4, ,6 23,6 7, ,6 10,4 M5 5,5 2,5 2,3 3,0 3 4,0 5, ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4,0 3 4,0 6, ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4,5 3 4,0 6, ,2 33,4 7, ,2 12,8 M6 9,0 4,0 4,6 4,5 3 8,0 6, ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4,5 6 8,0 8, ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4,5 6 8,0 8, ,7 54,2 9, ,7 19,0 M10 15,0 5,0 9,3 5,5 6 16,0 10, ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5,5 6 16,0 13, ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5,5 6 16,0 13,0 Q = ilość kulek, QD = średnica kulek 156 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

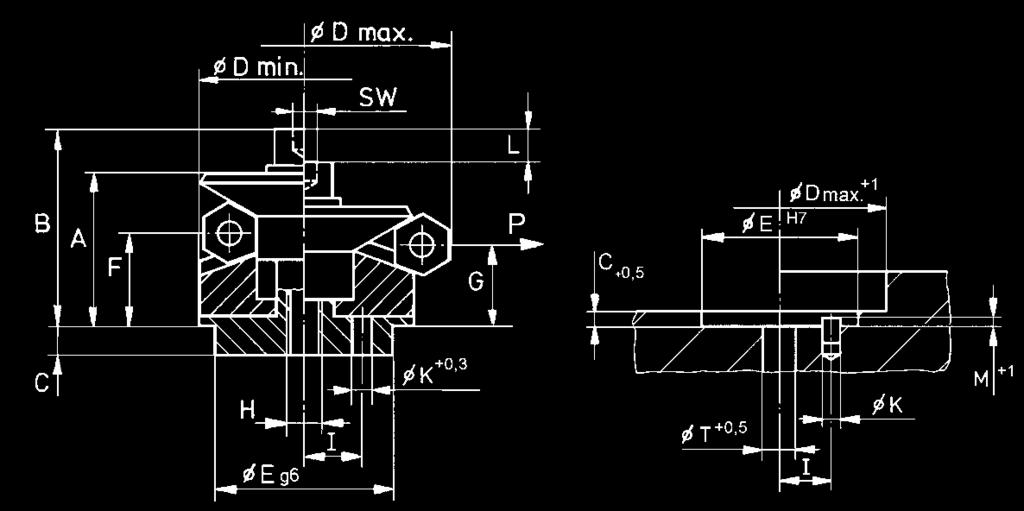

48 Napinacz centrujący Nr 6383ZES Napinacz centrujący z segmentami ochronnymi. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm D min. D maks. Moment dociągający [Nm] SW P ,5 18,5 3,7 3 3, ,5 22,5 4,9 4 4, ,5 26,5 8,5 5 5, ,5 30,5 8,5 5 5, ,5 38,5 8,5 5 5, ,5 46,5 20,6 6 6, ,5 54,5 20,6 6 6, ,5 70,5 41,0 8 8, ,5 86,5 71, , ,5 102,5 71, , Do bezśladowego i centrycznego pozycjonowania i mocowania w otworach. Wskazówka: W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Trzpień ustalający do precyzyjnego wyznaczenia położenia segmentu. Tabela z wymiarami: A B C E g6 F G H I ±0,1 K L M Q QD T ,1 19,7 5,5 12 9,1 7,9 M4 4,5 2,0 2,3 3, , ,6 23,6 7, ,6 10,4 M5 5,5 2,5 2,3 3, , ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4, , ,1 29,1 6, ,1 13,9 M6 7,0 3,0 2,3 4, , ,2 33,4 7, ,2 12,8 M6 9,0 4,0 4,6 4, , ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4, , ,1 37,6 7, ,1 15,7 M8 11,0 4,0 4,6 4, , ,7 54,2 9, ,7 19,0 M10 15,0 5,0 9,3 5, , ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5, , ,6 61,6 10, ,3 23,6 M12 17,0 5,0 9,3 5, ,0 Q = ilość segmentów, QD = średnica segmentów ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 157

49 Napinacz centrujący Nr 6383ZUK Napinacz centrujący z główką. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm D min. D maks. maks. Siła rozpychająca przy S DIN912 P ,7 14,2 2,3 M6x10 2, ,5 18,5 2,3 M6x10 2, ,5 22,5 4,0 M8x16 3, ,5 26,5 6,5 M10x16 6, ,5 30,5 6,5 M10x16 6, ,5 38,5 9,0 M12x20 8, ,5 46,5 9,0 M12x20 8, ,5 54,5 9,0 M12x20 8, ,5 70,5 17,0 M16x20 16, ,5 86,5 17,0 M16x20 16, ,5 102,5 17,0 M16x20 16, Do centrycznego pozycjonowania i mocowania w otworach nieprzelotowych, gdzie dopuszcza się lekkie odciski kuliste Obsługa od dołu, automatyczna lub ręczna. Wskazówka: W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Otwór K pod trzpień ustalający do precyzyjnego wyznaczenia położenia stożków. Tabela z wymiarami: A B C E f7 F G H I min. K L M Q QD R T ,9 15,0 1,0 8 9,2 8,6 M3 19,5 1,5 1,5 7,5 3 2,5 10 5, ,1 17,0 1,5 8 9,1 7,9 M3 19,5 2,0 2,3 7,5 3 4,0 10 6, ,6 20,6 1, ,6 10,4 M4 28,0 2,5 2,3 11,5 3 4,0 16 7, ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11,5 3 4,0 14 9, ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11,5 3 4, , ,2 32,7 2, ,2 12,8 M6 36,0 4,0 4,6 15,5 3 8, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15,5 6 8, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15,5 6 8, , ,7 50,2 2, ,7 19,0 M8 43,0 5,0 9,3 16,5 6 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16,5 6 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16,5 6 16, ,5 Q = ilość kulek, QD = średnica kulek 158 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

50 Napinacz centrujący Nr 6383ZUS Napinacz centrujący z segmentami ochronnymi. Dokładność powtórzeń ±0,025 mm Dokładność ruchu bez bicia ±0,050 mm D min. D maks. maks. Siła rozpychająca przy S DIN912 P ,5 18,5 2,3 M6x10 2, ,5 22,5 4,0 M8x16 3, ,5 26,5 6,5 M10x16 6, ,5 30,5 6,5 M10x16 6, ,5 38,5 9,0 M12x20 8, ,5 46,5 9,0 M12x20 8, ,5 54,5 9,0 M12x20 8, ,5 70,5 17,0 M16x20 16, ,5 86,5 17,0 M16x20 16, ,5 102,5 17,0 M16x20 16, Do bezśladowego i centrycznego pozycjonowania i mocowania w otworach nieprzelotowych. Obsługa od dołu, automatyczna lub ręczna. Wskazówka: W przypadku głębokiego osadzenia D maks. musi stanowić uwolnienie. Pomoc montażowa: Otwór K pod trzpień ustalający do precyzyjnego wyznaczenia położenia segmentów. Tabela z wymiarami: A B C E f7 F G H I min. K L M Q QD R T ,1 17,0 1,5 8 9,1 7,9 M3 19,5 2,0 2,3 7, , ,6 20,6 1, ,6 10,4 M4 28,0 2,5 2,3 11, , ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11, , ,1 27,1 2, ,1 13,9 M5 30,0 3,0 2,3 11, , ,2 32,7 2, ,2 12,8 M6 36,0 4,0 4,6 15, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15, , ,1 35,6 2, ,1 15,7 M6 36,0 4,0 4,6 15, , ,7 50,2 2, ,7 19,0 M8 43,0 5,0 9,3 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16, , ,6 55,1 2, ,3 23,6 M8 43,0 5,0 9,3 16, ,5 Q = ilość segmentów, QD = średnica segmentów ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 159

51 Pierwszy krok przy zastosowaniu bocznych elementów dociskowych: > Co ma być pozycjonowane lub naprężone? > Jakie boczne elementy dociskowe mają być zastosowane? > Jaki rozmiar odpowiada obrabianemu elementowi? > Jaką tolerancję ma obrabiany element? > Ile wynosi wymiar Y? (wysokość obrabianego elementu) > Ile wynosi wymiar X? (zob. tabela) > Czy ugięcie sprężyny ma być w pełni wykorzystane? > Jak określa się wymiar współrzędnych? Przykład: Pozycjonowanie lub mocowanie płyty 100 x 5 0 x 8 mm Czy średnica trzpienia powinna wynosić 5, 6, czy 8 mm? > jeżeli nic nie powinno wystawać nad płytę 5 mm > jeżeli wystawanie elementów w niczym nie przeszkadza 6 lub 8 mm > jeżeli element m a być dodatkowo mocowany 6 mm > jeżeli dokonuje się wiercenia bez dodatkowego naprężania 8 mm Długość/szerokość obrabianego przedmiotu? > Długość = /-0,4 = średni wymiar 99,8 mm > Szerokość = 50 +0,2/-0,2 = średni wymiar 50,0 mm Wysokość obrabianego przedmiotu Y? Można nie uwzględniać tolerancji Jaką siłę należy wybrać? > Do zadań związanych z pozycjonowaniem N > Do zadań z wiązanych z mocowaniem N Wymiar X przy bocznych elementach dociskowych ze sprężyną z tworzywa sztucznego? > Zob. tabela lub poniższy wzór Wymiar 05 X = 1,6 mm Wymiar 06 X = 1,9 mm Wymiar 08 X = 2,7 mm Wymiar X przy bocznych elementach dociskowych ze sprężyną ze stali? > Zob. tabela lub poniższy wzór > Należy uwzględnić, że F jest większe, a tym samym dopuszcza większą przestrzeń luzu W = obrabiany element (+/- tolerancja) Y = wysokość obrabianego przedmiotu - F = naprężenie własne + F = naprężenie (ugięcie sprężyny dla tolerancji) F = (-F) + (+F) T = tolerancja W przypadku obrabianych przedmiotów, które są wyższe niż C minus r, obowiązują wartości tabeli dla wymiaru X lub wzór X = B/2 - (-F). W przypadku obrabianych przedmiotów, które są niższe niż C minus r, obowiązują wartości tabeli dla wymiaru X lub wzór X = B/2 - (-F) - [(C - r - Y) x 0,123]. Wzór na współrzędne: K = W - T/2 + x + S/2 Wartości z tabeli mają charakter orientacyjny, najlepiej je sprawdzić za pomocą mocowania próbnego. 160 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

52 Boczny element dociskowy Nr 6380 Boczny element dociskowy bez uszczelki. Trzpień stalowy do mocowania. A B C D -1 H H8 F ~P [N] X Odpowiednie narzędzie ,0 7 6 ±0,5 10 0,9 03 0, ,0 7 6 ±0,5 20 0,9 03 0, ,0 7 6 ±0,5 40 0,9 03 0, , ±0,8 20 1,6 05 2, , ±0,8 50 1,6 05 2, , ±0, ,6 05 3, , ±1,0 40 1,8 06 3, , ±1,0 75 1,8 06 3, , ±1, ,8 06 3, , ±1,3 50 2,6 08 7, , ±1, ,6 08 7, , ±1, ,6 08 7, , ±1, , , , ±1, , , , ±1, , ,8 Wskazówka: bez uszczelnienia dla prac bez zanieczyszczeń, odporne na temperaturę do 250 C. montaż przez wciskanie. Nr 6380D Boczny element dociskowy z uszczelką chroniącą przed wiórami i brudem. Trzpień stalowy do mocowania. A B C D -1 H H8 F ~P [N] X Odpowiednie narzędzie ±0,5 10 0,9 03 0, ±0,5 20 0,9 03 0, ±0,5 40 0,9 03 0, ±0,8 20 1,6 05 2, ±0,8 50 1,6 05 2, ±0, ,6 05 2, ±1,0 40 1,8 06 3, ±1,0 75 1,8 06 3, ±1, ,8 06 3, ±1,3 50 2,6 08 3, ±1, ,6 08 7, ±1, ,6 08 7, ±1, ,2 10 7, ±1, , ±1, , ,4 Wskazówka: Z uszczelnieniem dla obróbki wiórowej przy zabrudzeniach, odporne na temperaturę do 150 C Uszczelnienie: CR, czarne, 60 shore. montaż przez wciskanie. ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 161

53 Mimośrodowa śruba mocująca Nr 6380WZ Narzędzie do wciskania bocznych elementów dociskowych , , , ,3 Nr 6387 Mimośrodowa śruba mocująca mocowanie w kierunku xy z efektem docisku dolnego. Stal węglowa hartowana 56±1 HRC. A B C D E F G SW X Z maks. Sila maks. moment trzymania dociągający [Nm] ,0 M4 4,0 12 2,6 4,8 5,5 3 4,0 5,0 0, ,6 M6 5,5 16 5,0 6,7 7,8 5 5,9 7,0 2, ,1 M8 6,5 20 5,8 8,3 9,6 6 7,1 8,6 3, ,7 M10 8,0 24 6,3 9,8 11,8 8 8,5 10,3 5, ,3 M12 9,0 18 8,5 11,7 13, ,1 12,2 7, ,3 M12 9,0 30 8,5 11,7 13, ,1 12,2 5, ,4 M16 12, ,7 15,6 17, ,2 16,2 11, ,4 M16 12, ,7 15,6 17, ,2 16,2 8, mocowanie ponad powierzchnią obróbczą - mocowanie pod powierzchnią obróbczą - Mocowanie w otworach. Wykres: - bezstopniowa regulacja poprzez mimośród - wysoka odporność na zużycie. Na zamówienie: Śruba mocująca mimośrodowa jest także dostępna na zapytanie z gwintem lewoskrętnym. Mocowanie ponad powierzchnią obróbczą Mocowanie pod powierzchnią obróbczą 162 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

54 Specjalnością AMF jest produkcja specjalnych elementów mocujących według indywidualnych wymagań klienta. Już o d ponad sześćdziesięciu lat produkujemy i s przedajemy elementy mocujące najwyższej jakości i tym samym dysponujemy długoletnim doświadczeniem, które chętnie Państwu udostępnimy. Z pewnością jesteśmy więc w stanie dostarczyć elementy mocujące do Państwa specjalnych celów. Jeżeli nie znajdą Państwo w tym katalogu potrzebnych Państwu elementów mocujących, na zamówienie zrealizujemy Państwa konkretne propozycje w formie. Możemy je opracować i skonstruować od podstaw, a także wyprodukować po korzystnej cenie z istniejących narzędzi na bazie szerokiej oferty produktów AMF, zmienionych według Państwa propozycji. Prosimy sformułować swoje zapytania jak najbardziej precyzyjnie. Jako pomoc proponujemy poniższe zestawienie, które oczywiście można w razie potrzeby rozszerzyć. Wyczerpująca odpowiedź na pytania umożliwi kompetentną i dokładną odpowiedź z naszej strony. Dlatego prosimy o przysłanie kopii tej strony faksem bądź tradycyjną pocztą, w kopercie. Udzielimy odpowiedzia najszybciej, jak to możliwe. Cieszymy się z każdego Państwa zapytania. 1) Oznaczenie produktu: 2) Liczba sztuk: 3) Wielkość bądź wymiary: 4) Zakresy tolerancji: 5) Nr DIN/rysunku/szkicu: 6) Tworzywo/materiał: 7) Stan materiału (ulepszony, odpuszczony itd.): 8) Powierzchnia (cynkowana, odpuszczona, lakierowana itd.): Firma Pan/Pani Ulica/skr. poczt. Kod/miejscowość Tel./faks/ ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 163

55 Praktycznie, bezpiecznie i ekonomicznie Te magnetyczne podnośniki stanowią prawdziwą rewolucję w zakresie podnośników metalowych. Niewielkie wymiary zewnętrzne, niska masa własna, duża wydajność i całkowite bezpieczeństwo obsługi to szczególne cechy tego urządzenia. Sprawiają one, że rozwiązanie to jest wyjątkowo ekonomiczne, zarówno w niewielkich warsztatach, jak i w dużych zakładach przemysłowych, przy praktycznie zerowych kosztach eksploatacji i bardzo szybkiej stopie zwrotu sumy inwestycji. Seria składa się z 5 modeli o udźwigu do 2000 kg. Urządzenia są proste i praktyczne w obsłudze. Wykazują wiele zalet dotyczących wzrostu mocy i produktywności w licznych zastosowaniach, także przy niewielkiej przestrzeni i podnośnikach o ograniczonej nośności. Idealne do montowania w obrabiarkach i przecinakach gazowych, w stoczniach, odlewniach, stalowniach, do poruszania urządzeń natryskowych i tłoczących oraz do wszelkich zastosowań w nowoczesnych zakładach przemysłowych. Do przenoszenia ciężaru potrzebny jest tylko jeden operator. Ładunek jest zawsze zakotwiczony i podnoszony z góry, bez ryzyka odkształceń czy uszkodzeń. Umożliwia to optymalne wykorzystanie istniejącej przestrzeni roboczej przy perfekcyjnej ergonomii i całkowitym bezpieczeństwie dla ludzi i maszyn. Krzywe siła/ciężar-szczelina powietrzna (przy normalnej stali konstrukcyjnej typu FE 370B przy całkowicie pokrytych biegunach) wielkość minimalna grubość 20 mm wielkość minimalna grubość 20 mm Obciążenie [kg] 0 0,5 1,0 Szczelina powietrzna [mm] wielkość minimalna grubość 25 mm Obciążenie [kg] ,5 1,0 1,5 Szczelina powietrzna [mm] Siła [dan] Siła [dan] Obciążenie [kg] Szczelina powietrzna [mm] wielkość minimalna grubość 40 mm 1000 Obciążenie [kg] ,5 1,0 1, ,5 1,0 1,5 Szczelina powietrzna [mm] Siła [dan] Siła [dan] wielkość minimalna grubość 55 mm Obciążenie [kg] ,5 1,0 1,5 Szczelina powietrzna [mm] Siła [dan] Definicje: obciążenie = siła nośna [kg] (dla współczynnika bezpieczeństwa = 3) siła = maksymalna siła odrywania [dan] (bez współczynnika bezpieczeństwa) 164 Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

56 Podnośnik magnetyczny Nr 2940 Podnośnik magnetyczny uruchamiany ręcznie L B H [Kg] Wskazówka: Rozmiar 125 z obrotowym hakiem. Maks. temperatura obciążenia: 80 C. B Dane techniczne dla podnoszenia płaskich przedmiotów obrabianych: Siła trzymająca maks. [Kg] Długość przedmiotu obrabianego maks. [mm] Grubość przedmiotu obrabianego min. [mm] Dane techniczne dla podnoszenia okrągłych przedmiotów obrabianych: Siła trzymająca maks. [Kg] Średnica przedmiotu obrabianego min. [mm] Średnica przedmiotu obrabianego maks. [mm] ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 165

57 Przegląd zawartości Wg numerów artykułów Nr artykułu Nr artykułu Nr artykułu Nr artykułu Nr artykułu DIN DIN DIN 6315B 44 DIN 6315C 46 DIN DIN DIN 6319C 104 DIN 6319D 104 DIN 6319D 104 DIN 6319G 105 DIN DIN DIN DIN 6330B 99 DIN DIN DIN DIN 6346P 135 DIN 6346S 135 DIN DIN DIN DIN 6379I 94 DIN DIN DIN DIN DIN DIN Nr 6370ZNSX Nr 6370ZNX Nr Nr 2800WX Nr Nr 508F 97 Nr 508L 97 Nr 508R 98 Nr Nr 6312V 34 Nr 6312V 32 Nr 6312V 30 Nr 6312V 33 Nr 6312V 31 Nr 6313K 36 Nr 6313L 36 Nr 6314AT 48 Nr 6314AV 39 Nr 6314S 40 Nr 6314V 38 Nr 6314Z 44 Nr 6315GN 45 Nr 6315GNG 45 Nr 6315V 39 Nr 6316V 38 Nr Nr 6318B 56 Nr Nr 6322A 152 Nr 6322B 152 Nr Nr Nr 6325G 37 Nr Nr 6331S 101 Nr 6332S 101 Nr Nr 6333S 102 Nr 6333SB 103 Nr Nr Nr Nr 6344SP 146 Nr 6347P 136 Nr 6347PP 137 Nr 6347PS 138 Nr 6347PSP 137 Nr 6347S 136 Nr 6347SP 136 Nr 6348P 139 Nr 6348PP 141 Nr 6348PP 142 Nr 6348PP 142 Nr 6348PS 143 Nr 6348PS 144 Nr 6348PS 143 Nr 6348PSP 140 Nr 6348PSP 140 Nr 6348PSP 141 Nr 6348S 139 Nr 6348SP 139 Nr 6349P 146 Nr 6349PP 145 Nr Nr Nr Nr Nr 6355V 149 Nr 6355V 149 Nr Nr Nr Nr 6380D 161 Nr 6380WZ 162 Nr 6383ZEK 156 Nr 6383ZES 157 Nr 6383ZUK 158 Nr 6383ZUS 159 Nr Nr Nr 6400G 64 Nr 6400M 64 Nr Nr Nr Nr Nr Nr 6406M 66 Nr Nr Nr Nr 6417SP 76 Nr 6417Z 76 Nr Nr Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr 6419B Nr Nr 6430S 69 Nr 6435S 69 Nr 6435SG 73 Nr 6438S 70 Nr Nr Nr Nr 6442G 74 Nr Nr 6443G 74 Nr Nr Nr Nr Nr Nr 6470H Nr 6470H Nr 6470-Mxx 108 Nr Nr Nr Nr Nr Nr Nr 6492D 121 Nr 6493F 127 Nr 6493N 125 Nr 6493S 126 Nr 6493SP 126 Nr Nr Nr 6495S 132 Nr Nr 6496BF 133 Nr 6496F 133 Nr Nr 6497G 124 Nr Nr 6498FR 131 Nr 6498FT 131 Nr Nr 6500E 57 Nr 6500H 57 Nr Nr 6501M 58 Nr Nr Nr Nr Nr Nr Nr Nr 6540F 116 Nr 6540G 114 Nr 6540H 114 Nr 6540K 115 Nr 6540KS 115 Nr 6540P 117 Nr 6540S 116 Nr 6540V 116 Nr Nr Nr Nr Nr Nr Nr Nr Nr Nr Nr 7110DFX 50 Nr 7110DHX 50 Nr 7110DIX 50 Nr 7110DKX 50 Nr 7110DMX 49 Nr 7110DX 49 Nr 7110GLX 49 Nr 7110GX 49 Nr 7110M 25 Nr 7200B 54 Nr 7200BB 52 Nr 7200BR 53 Nr 7200Z 53 Nr 7500A 25 Nr 7500BF 27 Nr 7500BZ 27 Nr 7500D 26 Nr 7500E 23 Nr 7500F 25 Nr 7500G 23 Nr 7500K 20 Nr 7500S 22 Nr 7500SP 27 Nr 7500T 26 Nr 7500Z 26 Nr 7800AMGX 10 Nr 7800APAX 11 Nr 7800AVX 16 Nr 7800DX 14 Nr 7800EX 15 Nr 7800VABX 17 Nr 7800VAFX 15 Nr 7800VDSX 14 Nr 7800VDX 14 Nr 7800VNSX 16 Nr 7800VPFX 13 Nr 7800VPX 13 Nr 7800VSBX 17 Nr 7800VSDX 15 Nr 7800VX 14 Nr 7800X 8 Nr 7800ZSX 16 Nr 7810ABX 12 Nr 7810AMGX 12 Nr 7810APAX 12 Nr Nr 902Md 118 Nr 908X-G1/8 15 Nr 916Q Md X-G1/ Q Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

58 Przegląd zawartości Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 167

59 Przegląd zawartości Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

60 Przegląd zawartości Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 169

61 Przegląd zawartości Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

62 Przegląd zawartości Wg numerów katalogowych Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia Nr zamówienia ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 171

63 Przegląd zawartości Por ordem alfabética Opis artykulu A AMF-TWINNUT Nakrętka 102, 103 B Blok nadbudowany 12 Blok podwyższający 25 Boczny element dociskowy 161 C Czujnik ciśnieniowo-próżniowy z akcesoriami 14 D Docisk boczny 130 Docisk boczny 133 Docisk boczny dla zacisku stołowego, poziomy 125 Docisk boczny niski podwójny, model "Mini Byk" 121 Docisk boczny niski, model "Byk" 119 Docisk boczny niski, model "Maxi Byk" 122 Docisk boczny niski, model "Mini Byk" 120 Docisk boczny wzmocniony 123 Docisk boczny z dźwignią mimośrodową 127 Docisk mimośrodowy z dźwignią 153 Docisk siłowy do form wtryskowych 20 Docisk siłowy z elementem pośrednim, przesuwny 23 Docisk siłowy, przesuwny 22 docisk z noskiem, zamknięty 45 Dźwignia mocująca 40 Dźwignia ze śrubą oczkową 154 Dźwignia, luzem 153, 154 E Element dociskowy 26 Element mocujący, poziomy 126 Element podpierający, mechaniczny 77 Element podstawowy 23 Element pośredni 26, 53, 76 Elementy ochronne 116 Elementy pozycjonujące F Filtr zasysający 15 H Hak mocujący mechanicznie 114 J Jednostka mocująca 53 Jednostka mocująca do mocowania poza stołem narzędziowym 48 K Kamienie ustalające przykręcane do przyrządów 152 Kamienie ustalające swobodne 151 Klucz adapterowy 54 Klucz montażowy 103 Klucz nasadowy trzpieniowy sześciokątny z poprzecznym uchwytem 129 Klucz płaski jednostronny 112 Klucz płaski z wejściem na klucz dynamometryczny 118 Kołek walcowy ISO x12-A 16 Komplet łańcuchów mocujących 113 Komplet płytek równoległościennych 135, 136, 139 Komplet płytek równoległościennych, profil falowy 146 Komplet płytek równoległościennych, wykonanie precyzyjne 146 Komplet podstawowy 107 Komplet śrub teowych 107 Komplet wybranych elementów mocujących 106 Komplet wybranych elementów mocujących z tworzywa sztucznego 110 "Krokodyl" łapa dociskowa z zaczepem, przestawna Opis artykulu Ł Łańcuch rolkowy 115 Łapa dociskowa do imadeł maszynowych, śrubowych 17, 37 Łapa dociskowa dwustronnie odsadzona 47 Łapa dociskowa nastawna z bezstopniową regulacją wysokości 42 Łapa dociskowa nastawna, odgięta z regulowaną śrubą podporową 38 Łapa dociskowa nastawna, odsadzona z regulowaną śrubą 39 podporową Łapa dociskowa nastawna, skośna, z regulowaną śrubą podporową 38 Łapa dociskowa odsadzona 46 Łapa dociskowa prosta 49 Łapa dociskowa widlasta z "noskiem" 45 Łapa dociskowa z kołkiem oporowym 155 Łapa dociskowa z podpórką schodkową, śrubową 41 Łapa dociskowa ząbkowana 44 Łapa dociskowa, korytkowa 36 Łapa dociskowa, widlasta, skośna 44 Łapa dociskowa, widlasta, z okrągłą końcówką mocującą 46 Łapa dociskowa, zwykła 43 Łapy dociskowe L Lista osłaniająca do rowków teowych 112 M Magnetyczna podpórka śrubowa 65 Magnetyczne podnośniki 165 Mata adaptera aluminiowa 11, 12 Mata adaptera gumowa 10, 12 Mechaniczny element mocujący z ciągiem dolnym, mimośrodowy 128 Mimośrodowa śruba mocująca 162 Mocowanie do rowków teowych 118 Mocowanie do rowków teowych 118 N Nakładka ustalająca 72 Nakrętka sześciokątna 99, 100 Nakrętka szybkomocująca 101 Nakrętka teowa 96, 97 Nakrętka teowa ukośna Rhombus 98 Nakrętka teowa, półwyrób 98 Nakrętka wydłużona 99 Napinacz centrujący Napinacz mimośrodowy Napinacz pływakowy 78 Napinacz z rowkami 132 Narzędzie 162 Nasadka ustalająca z gwintem 74 O Ogniwa zamykające z zatyczką 116 Ogranicznik mimośrodowy Ø 30 mm 15 Opór boczny nastawny 150 Osuszacz z filtrem próżniowym Mechaniczne elementy mocujące ANDREAS MAIER FELLBACH

64 Przegląd zawartości Por ordem alfabética Opis artykulu P Pasta do śrub 111 Pierścień uszczelniający 14 Pierścienie aluminiowe do przedłużania wysokości 66 Płyta mocowania pneumatycznego 8 Płyta podstawowa 131 płytka centrująca z gwintem 74 Płytki równoległościenne, w parach 135 Płytki równoległościenne, w parach, standard 143, 144 Płytki równoległościenne, w parach, wykonanie bardzo precyzyjne 137, 140, 141 Płytki równoległościenne, w parach, wykonanie precyzyjne 137, 141, 142, 145 Płytki równoległościenne, w parach, wykonanie standardowe 138 Podkładka kulista 104 Podkładka mocująca z magnesem 58 Podkładka stożkowa 104, 105 Podkładki 105 Podnośnik magnetyczny uruchamiany ręcznie 165 podpora śrubowa płaska z gwintem 64 Podpórka klinowa Herkules 68 Podpórka schodkowa 56, 58 Podpórka śrubowa Atlas z przeciwnakrętką 69 Podpórka śrubowa aluminiowa z osłona przed wiórami 66, 67 Podpórka śrubowa dokładnej regulacji 62 Podpórka śrubowa dużej nośności 69, 73 Podpórka śrubowa z aluminiową podstawą 65 Podpórka śrubowa z obrotową główką 63 Podpórka śrubowa z płaską powierzchnią 63 Podpórka śrubowa z podparciem płaskim i podstawą magnetyczną 64 Podpórka ząbkowana 59 Podpórki płaskie do bezstopniowego ustawiania wysokości 60 Podpórki uniwersalne ząbkowane, komplet 57 Podpórki uniwersalne, ząbkowane 57 Podstawa 25 Podstawa docisku siłowego 26 Podstawa magnetyczna 66 Pompa próżniowa z łopatkami obrotowymi 13 Precyzyjny klin kierujący 68 Próżniomierz 14 Pryzma 149 Przedłużenie podpory 34 R Redukcja 25 Ś Śruba dociskowa 49, 50 Śruba łączeniowa z zakończeniem kulowym 18 Śruba mocująca do napinacza z rowkami 132 Śruba oporowa z nakrętką 155 Śruba podporowa 40 Śruba zamykająca 15 Śrubowy zestaw mocujący 27 Śruby dwustronne Śruby teowe Śruby ukośne 91 Opis artykulu S Skrobak do rowków teowych 111 Stabilne szczęki mocujące, zamknięte 124 Stojak podpierający 70 Sworzeń mieczowy 17 Sworzeń mocujący 17, 75 Szczęka mocująca Sznur uszczelniający 14 T Technika mocowania pneumatycznego 6-18 Tłumik hałasów 15 U Uchwyt na dociski 109 Uchwyt na śruby napinające 109 W Wąż pneumatyczny 16 Wkładka centrująca 71 Wkładka kulista 71 Wkładka pryzmowa 71 Wkładka pryzmowa Wkładka ustalająca 72 Wkładka z obrotową główką 72 Wózek warsztatowy na mocowania 108 Wrzeciono, długie 76 Z Zaczep 114 Zatyczka 116 Zawór odcinający 16 Zderzak 120 Zderzak cylindryczny 147 Zderzak kątowy, wykonanie precyzyjne 148 Zderzak nastawny 150 Zderzak, trwały 127 Zderzak, uchylny 126 Zderzaki równoległościenne 148 Zderzaki równoległościenne, para 147 Zestaw bazowy systemu mocowania blokowego 52 Zestaw mocujący dla docisku 27 Zestaw mocujący dla elementu pośredniego 27 Zestaw mocujący do docisku bocznego 133 Zestaw zabezpieczający łańcuch napinający 115 Zestawy mocujące Złączka mocująca do modułów mocujących K20 18 Złączka wtykowa dla szybkozłącza 16 ANDREAS MAIER FELLBACH Mechaniczne elementy mocujące 173
