1 Dociski szybkomocujące ręczne i pneumatyczne ZAMOCOWAĆ. ZAKRĘCIĆ. ZAMKNĄĆ. Katalog 2012

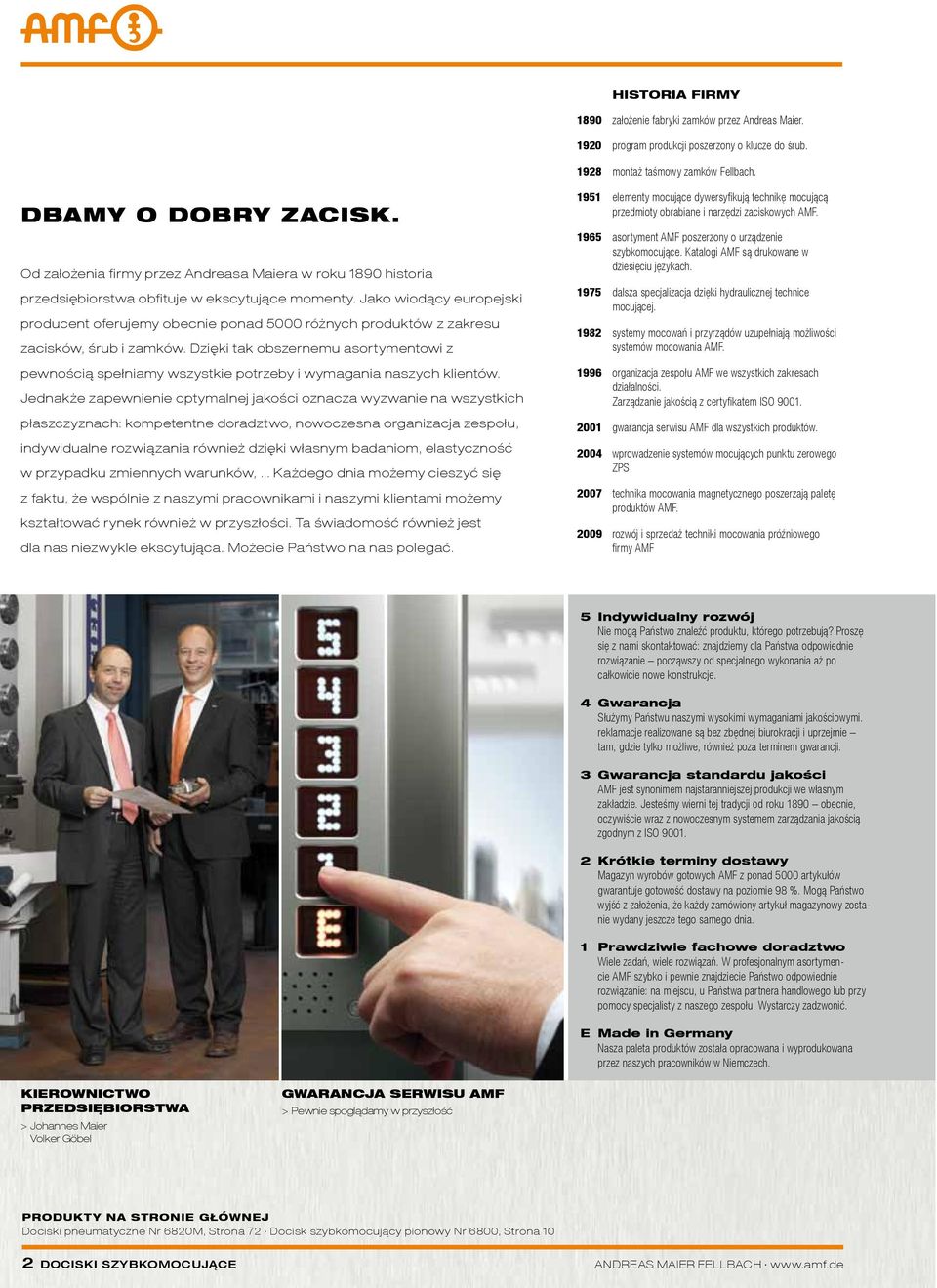

2 Historia firmy 1890 założenie fabryki zamków przez Andreas Maier program produkcji poszerzony o klucze do śrub montaż taśmowy zamków Fellbach. Dbamy o dobry zacisk. Od założenia firmy przez Andreasa Maiera w roku 1890 historia przedsiębiorstwa obfituje w ekscytujące momenty. Jako wiodący europejski producent oferujemy obecnie ponad 5000 różnych produktów z zakresu zacisków, śrub i zamków. Dzięki tak obszernemu asortymentowi z pewnością spełniamy wszystkie potrzeby i wymagania naszych klientów. Jednakże zapewnienie optymalnej jakości oznacza wyzwanie na wszystkich płaszczyznach: kompetentne doradztwo, nowoczesna organizacja zespołu, indywidualne rozwiązania również dzięki własnym badaniom, elastyczność w przypadku zmiennych warunków,... Każdego dnia możemy cieszyć się z faktu, że wspólnie z naszymi pracownikami i naszymi klientami możemy kształtować rynek również w przyszłości. Ta świadomość również jest dla nas niezwykle ekscytująca. Możecie Państwo na nas polegać elementy mocujące dywersyfikują technikę mocującą przedmioty obrabiane i narzędzi zaciskowych AMF asortyment AMF poszerzony o urządzenie szybkomocujące. Katalogi AMF są drukowane w dziesięciu językach dalsza specjalizacja dzięki hydraulicznej technice mocującej systemy mocowań i przyrządów uzupełniają możliwości systemów mocowania AMF organizacja zespołu AMF we wszystkich zakresach działalności. Zarządzanie jakością z certyfikatem ISO gwarancja serwisu AMF dla wszystkich produktów wprowadzenie systemów mocujących punktu zerowego ZPS 2007 technika mocowania magnetycznego poszerzają paletę produktów AMF rozwój i sprzedaż techniki mocowania próźniowego firmy AMF 5 indywidualny rozwój Nie mogą Państwo znaleźć produktu, którego potrzebują? Proszę się z nami skontaktować: znajdziemy dla Państwa odpowiednie rozwiązanie począwszy od specjalnego wykonania aż po całkowicie nowe konstrukcje. 4 gwarancja Służymy Państwu naszymi wysokimi wymaganiami jakościowymi. reklamacje realizowane są bez zbędnej biurokracji i uprzejmie tam, gdzie tylko możliwe, również poza terminem gwarancji. 3 gwarancja standardu jakości AMF jest synonimem najstaranniejszej produkcji we własnym zakładzie. Jesteśmy wierni tej tradycji od roku 1890 obecnie, oczywiście wraz z nowoczesnym systemem zarządzania jakością zgodnym z ISO Krótkie terminy dostawy Magazyn wyrobów gotowych AMF z ponad 5000 artykułów gwarantuje gotowość dostawy na poziomie 98 %. Mogą Państwo wyjść z założenia, że każdy zamówiony artykuł magazynowy zostanie wydany jeszcze tego samego dnia. 1 Prawdziwie fachowe doradztwo Wiele zadań, wiele rozwiązań. W profesjonalnym asortymencie AMF szybko i pewnie znajdziecie Państwo odpowiednie rozwiązanie: na miejscu, u Państwa partnera handlowego lub przy pomocy specjalisty z naszego zespołu. Wystarczy zadzwonić. E made in Germany Nasza paleta produktów została opracowana i wyprodukowana przez naszych pracowników w Niemczech. Kierownictwo przedsiębiorstwa > johannes Maier Volker Göbel GWARANCJA SERWISU AMF > Pewnie spoglądamy w przyszłość Produkty na stronie głównej Dociski pneumatyczne Nr 6820M, Strona 72 Docisk szybkomocujący pionowy Nr 6800, Strona 10 2 Dociski szybkomocujące ANDREAS MAIER FELLBACH

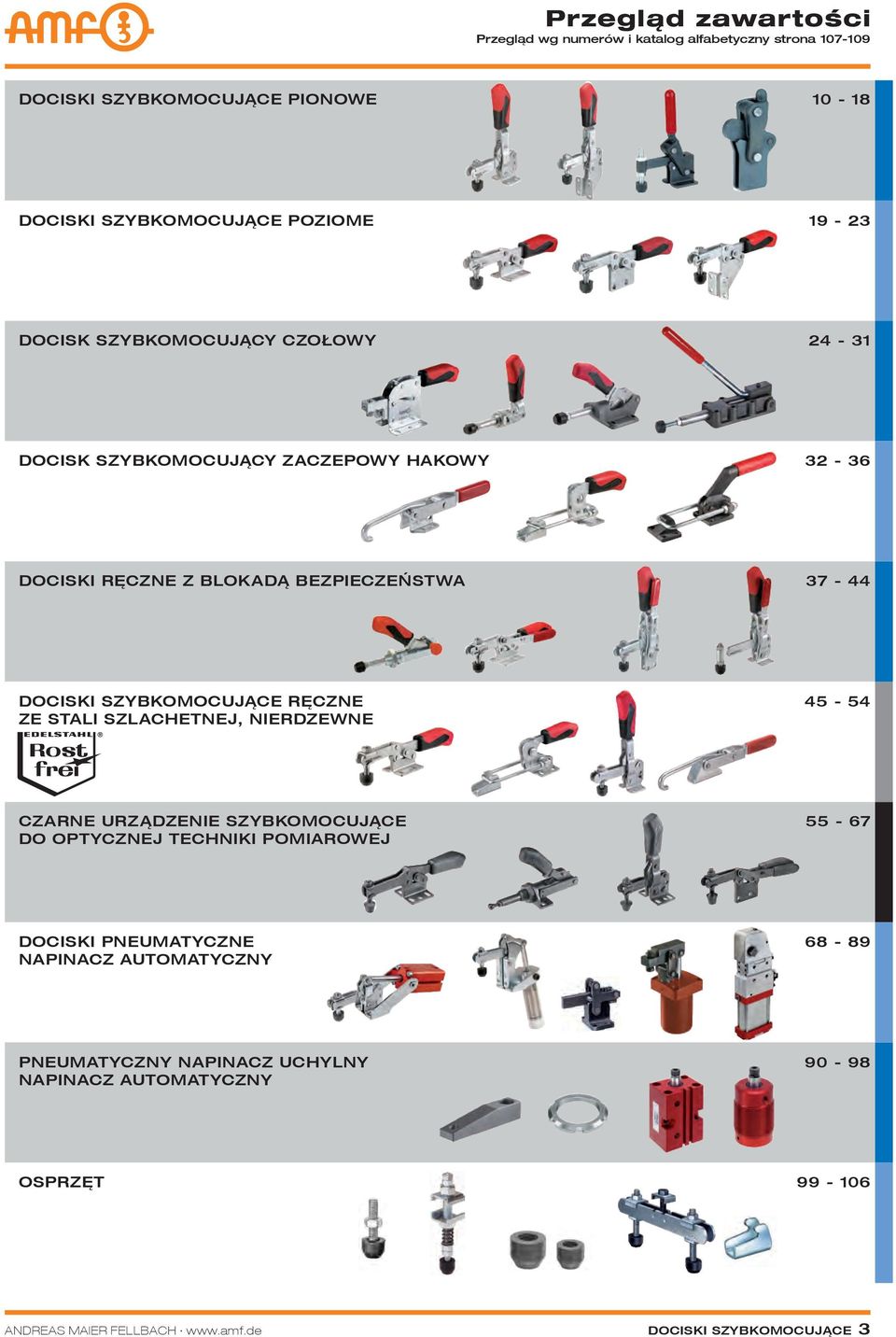

3 Przegląd zawartości Przegląd wg numerów i katalog alfabetyczny strona Dociski szybkomocujące pionowe Dociski szybkomocujące poziome Docisk szybkomocujący czołowy Docisk szybkomocujący zaczepowy hakowy Dociski ręczne z blokadą bezpieczeństwa Dociski szybkomocujące ręczne ze stali szlachetnej, nierdzewne Czarne urządzenie szybkomocujące do optycznej techniki pomiarowej Dociski pneumatyczne Napinacz automatyczny Pneumatyczny napinacz uchylny Napinacz automatyczny Osprzęt ANDREAS MAIER FELLBACH Dociski szybkomocujące 3

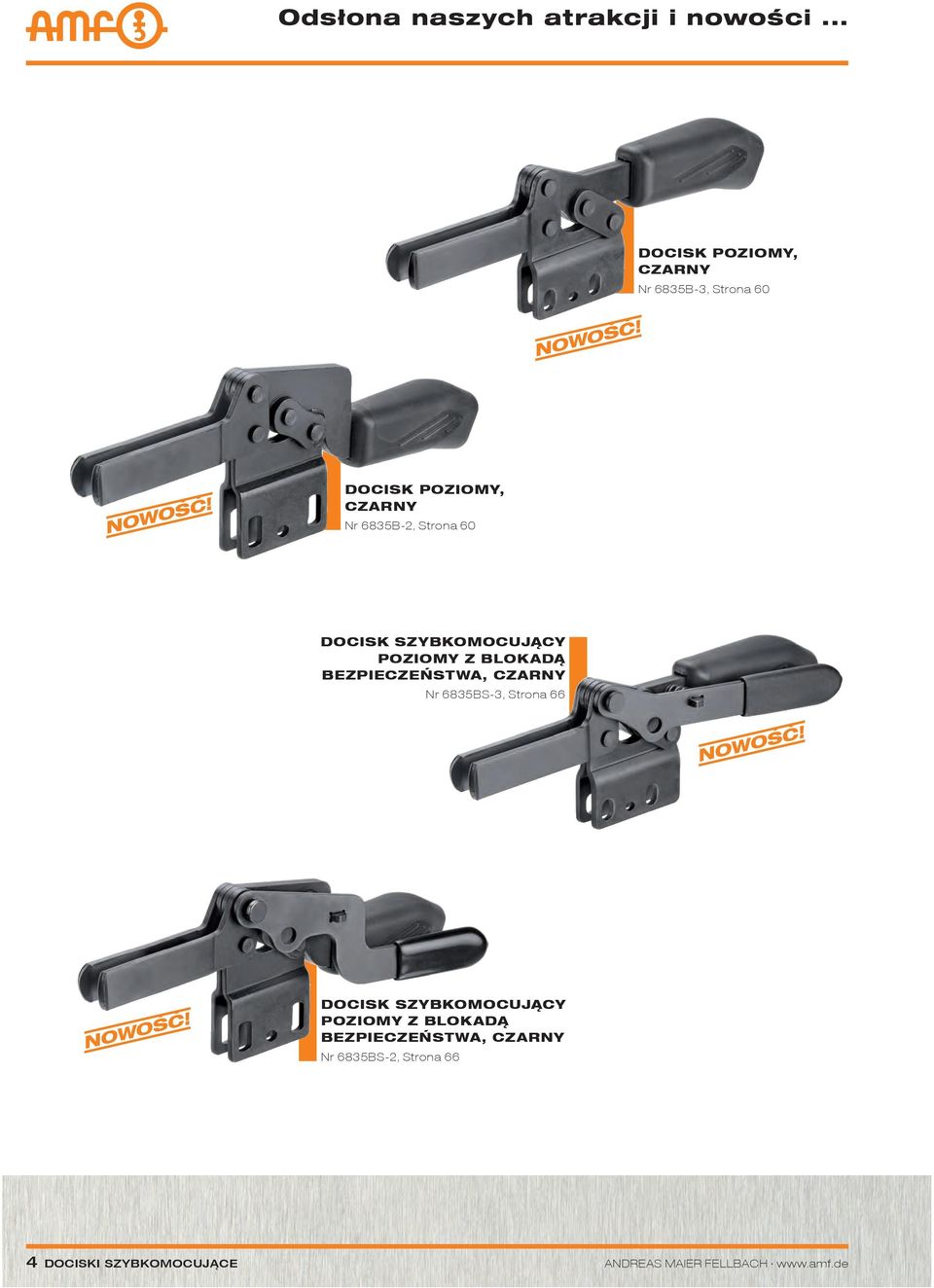

4 Odsłona naszych atrakcji i nowości... Docisk poziomy, czarny Nr 6835B-3, Strona 60 NOWOŚĆ! NOWOŚĆ! Docisk poziomy, czarny Nr 6835B-2, Strona 60 Docisk szybkomocujący POziomy z blokadą bezpieczeństwa, czarny Nr 6835BS-3, Strona 66 NOWOŚĆ! NOWOŚĆ! Docisk szybkomocujący POziomy z blokadą bezpieczeństwa, czarny Nr 6835BS-2, Strona 66 4 Dociski szybkomocujące ANDREAS MAIER FELLBACH

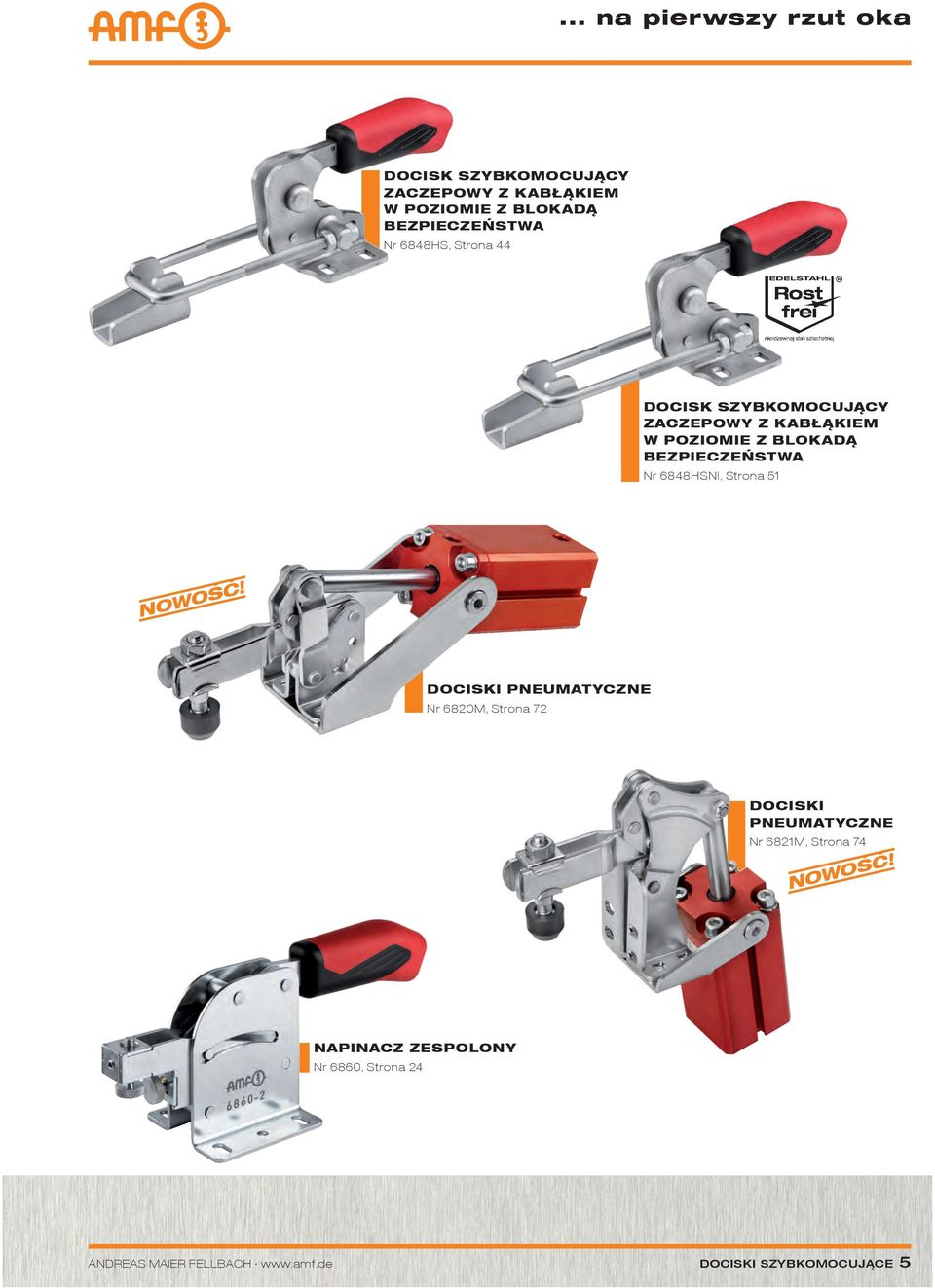

5 ... na pierwszy rzut oka Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie z blokadą bezpieczeństwa Nr 6848HS, Strona 44 Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie z blokadą bezpieczeństwa Nr 6848HSNI, Strona 51 NOWOŚĆ! Dociski pneumatyczne Nr 6820M, Strona 72 Dociski pneumatyczne Nr 6821M, Strona 74 NOWOŚĆ! Napinacz zespolony Nr 6860, Strona 24 ANDREAS MAIER FELLBACH Dociski szybkomocujące 5

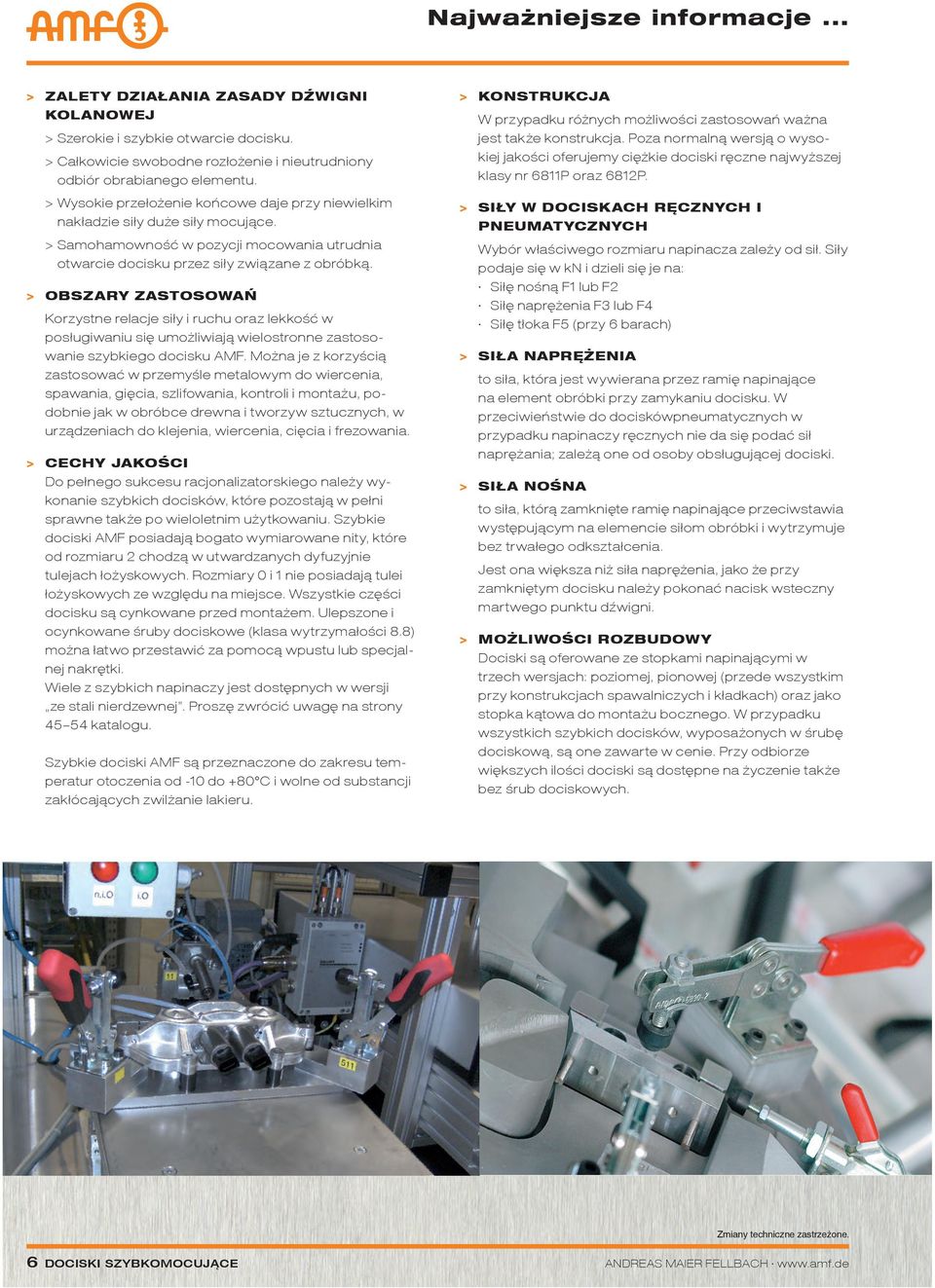

6 Najważniejsze informacje... > zalety działania zasady dźwigni kolanowej > Szerokie i szybkie otwarcie docisku. > Całkowicie swobodne rozłożenie i nieutrudniony odbiór obrabianego elementu. > Wysokie przełożenie końcowe daje przy niewielkim nakładzie siły duże siły mocujące. > Samohamowność w pozycji mocowania utrudnia otwarcie docisku przez siły związane z obróbką. > Obszary zastosowań Korzystne relacje siły i ruchu oraz lekkość w posługiwaniu się umożliwiają wielostronne zastosowanie szybkiego docisku AMF. Można je z korzyścią zastosować w przemyśle metalowym do wiercenia, spawania, gięcia, szlifowania, kontroli i montażu, podobnie jak w obróbce drewna i tworzyw sztucznych, w urządzeniach do klejenia, wiercenia, cięcia i frezowania. > cechy jakości Do pełnego sukcesu racjonalizatorskiego należy wykonanie szybkich docisków, które pozostają w pełni sprawne także po wieloletnim użytkowaniu. Szybkie dociski AMF posiadają bogato wymiarowane nity, które od rozmiaru 2 chodzą w utwardzanych dyfuzyjnie tulejach łożyskowych. Rozmiary 0 i 1 nie posiadają tulei łożyskowych ze względu na miejsce. Wszystkie części docisku są cynkowane przed montażem. Ulepszone i ocynkowane śruby dociskowe (klasa wytrzymałości 8.8) można łatwo przestawić za pomocą wpustu lub specjalnej nakrętki. Wiele z szybkich napinaczy jest dostępnych w wersji ze stali nierdzewnej. Proszę zwrócić uwagę na strony katalogu. Szybkie dociski AMF są przeznaczone do zakresu temperatur otoczenia od -10 do +80 C i wolne od substancji zakłócających zwilżanie lakieru. > konstrukcja W przypadku różnych możliwości zastosowań ważna jest także konstrukcja. Poza normalną wersją o wysokiej jakości oferujemy ciężkie dociski ręczne najwyższej klasy nr 6811P oraz 6812P. > siły w dociskach ręcznych i Pneumatycznych Wybór właściwego rozmiaru napinacza zależy od sił. Siły podaje się w kn i dzieli się je na: Siłę nośną lub F2 Siłę naprężenia F3 lub F4 Siłę tłoka F5 (przy 6 barach) > siła naprężenia to siła, która jest wywierana przez ramię napinające na element obróbki przy zamykaniu docisku. W przeciwieństwie do dociskówpneumatycznych w przypadku napinaczy ręcznych nie da się podać sił naprężania; zależą one od osoby obsługującej dociski. > siła nośna to siła, którą zamknięte ramię napinające przeciwstawia występującym na elemencie siłom obróbki i wytrzymuje bez trwałego odkształcenia. Jest ona większa niż siła naprężenia, jako że przy zamkniętym docisku należy pokonać nacisk wsteczny martwego punktu dźwigni. > możliwości rozbudowy Dociski są oferowane ze stopkami napinającymi w trzech wersjach: poziomej, pionowej (przede wszystkim przy konstrukcjach spawalniczych i kładkach) oraz jako stopka kątowa do montażu bocznego. W przypadku wszystkich szybkich docisków, wyposażonych w śrubę dociskową, są one zawarte w cenie. Przy odbiorze większych ilości dociski są dostępne na życzenie także bez śrub dociskowych. 6 Dociski szybkomocujące ANDREAS MAIER FELLBACH

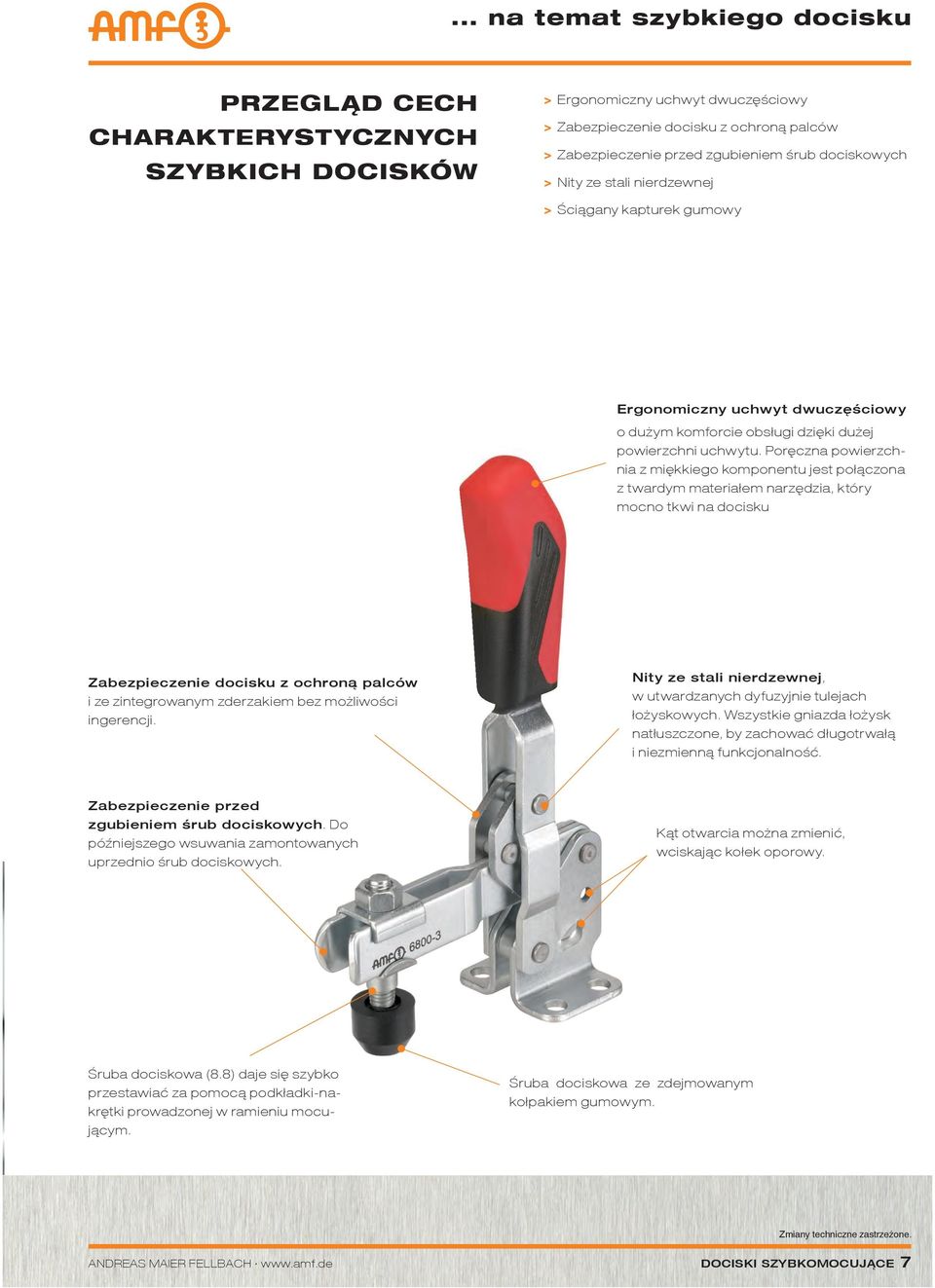

7 ... na temat szybkiego docisku Przegląd cech charakterystycznych szybkich DOcisków > Ergonomiczny uchwyt dwuczęściowy > Zabezpieczenie docisku z ochroną palców > Zabezpieczenie przed zgubieniem śrub dociskowych > Nity ze stali nierdzewnej > Ściągany kapturek gumowy Ergonomiczny uchwyt dwuczęściowy o dużym komforcie obsługi dzięki dużej powierzchni uchwytu. Poręczna powierzchnia z miękkiego komponentu jest połączona z twardym materiałem narzędzia, który mocno tkwi na docisku Zabezpieczenie docisku z ochroną palców i ze zintegrowanym zderzakiem bez możliwości ingerencji. Nity ze stali nierdzewnej, w utwardzanych dyfuzyjnie tulejach łożyskowych. Wszystkie gniazda łożysk natłuszczone, by zachować długotrwałą i niezmienną funkcjonalność. Zabezpieczenie przed zgubieniem śrub dociskowych. Do późniejszego wsuwania zamontowanych uprzednio śrub dociskowych. Kąt otwarcia można zmienić, wciskając kołek oporowy. Śruba dociskowa (8.8) daje się szybko przestawiać za pomocą podkładki-nakrętki prowadzonej w ramieniu mocującym. Śruba dociskowa ze zdejmowanym kołpakiem gumowym. ANDREAS MAIER FELLBACH Dociski szybkomocujące 7

8 Dociski szybkomocujące 8 Dociski szybkomocujące ANDREAS MAIER FELLBACH

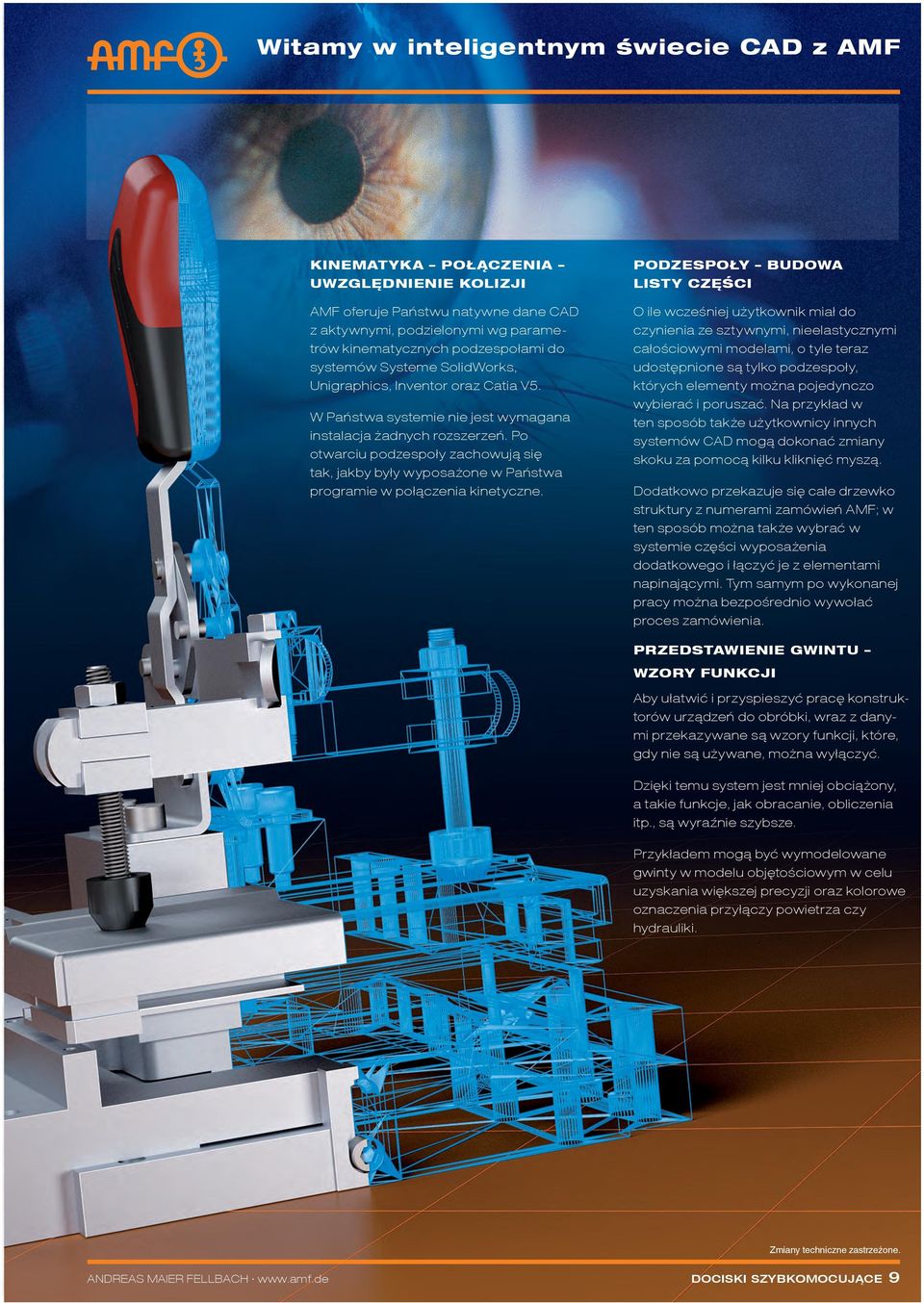

9 Witamy w inteligentnym świecie CAD z AMF Kinematyka połączenia uwzględnienie kolizji AMF oferuje Państwu natywne dane CAD z aktywnymi, podzielonymi wg parametrów kinematycznych podzespołami do systemów Systeme SolidWorks, Unigraphics, Inventor oraz Catia V5. W Państwa systemie nie jest wymagana instalacja żadnych rozszerzeń. Po otwarciu podzespoły zachowują się tak, jakby były wyposażone w Państwa programie w połączenia kinetyczne. PODzesPOły budowa listy części O ile wcześniej użytkownik miał do czynienia ze sztywnymi, nieelastycznymi całościowymi modelami, o tyle teraz udostępnione są tylko podzespoły, których elementy można pojedynczo wybierać i poruszać. Na przykład w ten sposób także użytkownicy innych systemów CAD mogą dokonać zmiany skoku za pomocą kilku kliknięć myszą. Dodatkowo przekazuje się całe drzewko struktury z numerami zamówień AMF; w ten sposób można także wybrać w systemie części wyposażenia dodatkowego i łączyć je z elementami napinającymi. Tym samym po wykonanej pracy można bezpośrednio wywołać proces zamówienia. Przedstawienie gwintu wzory funkcji Aby ułatwić i przyspieszyć pracę konstruktorów urządzeń do obróbki, wraz z danymi przekazywane są wzory funkcji, które, gdy nie są używane, można wyłączyć. Dzięki temu system jest mniej obciążony, a takie funkcje, jak obracanie, obliczenia itp., są wyraźnie szybsze. Przykładem mogą być wymodelowane gwinty w modelu objętościowym w celu uzyskania większej precyzji oraz kolorowe oznaczenia przyłączy powietrza czy hydrauliki. ANDREAS MAIER FELLBACH Dociski szybkomocujące 9

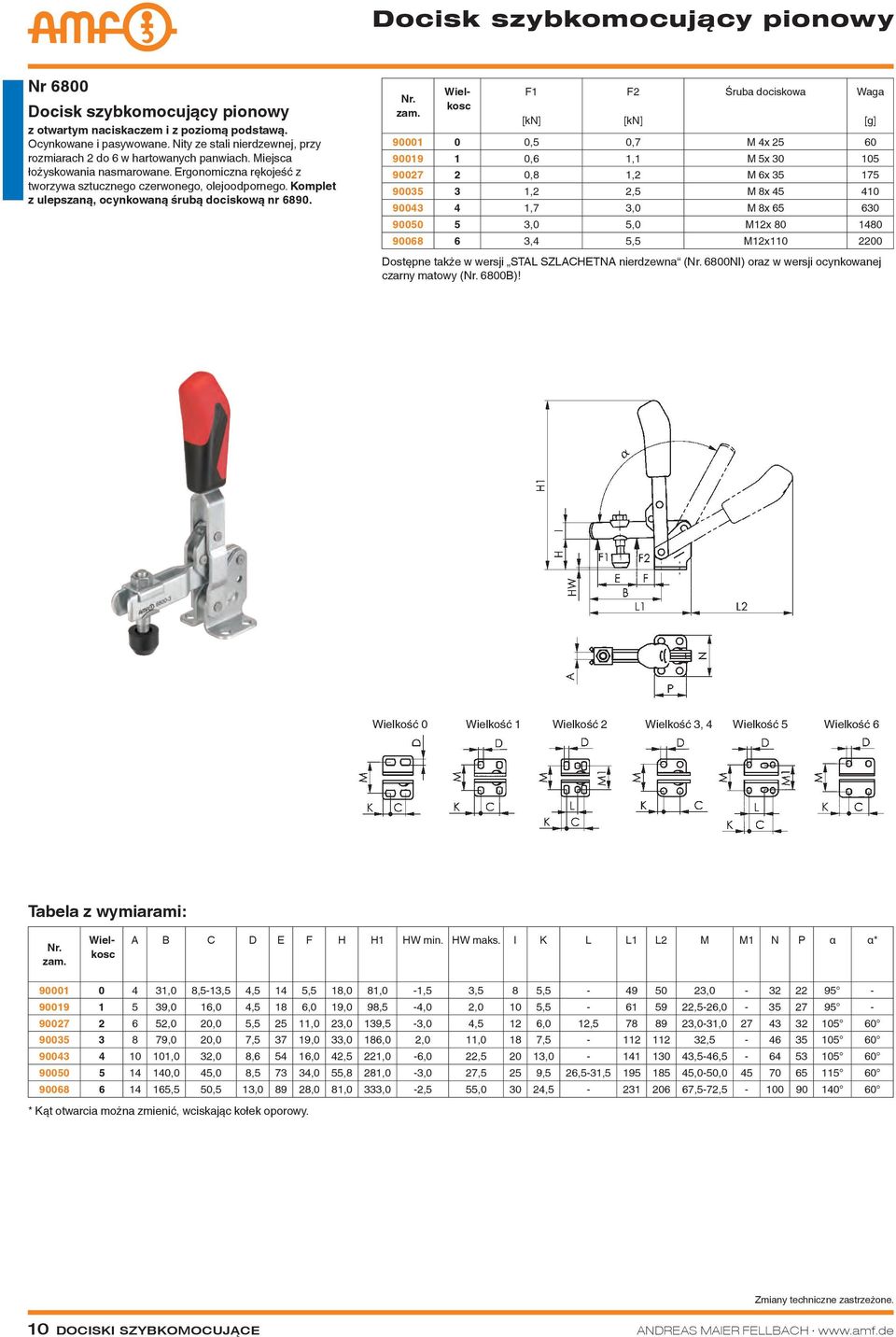

10 Docisk szybkomocujący pionowy Nr 6800 Docisk szybkomocujący pionowy z otwartym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 6 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6800NI) oraz w wersji ocynkowanej czarny matowy ( 6800B)! ,5 0,7 M 4x ,6 1,1 M 5x ,8 1,2 M 6x ,2 2,5 M 8x ,7 3,0 M 8x ,0 5,0 M12x ,4 5,5 M12x Wielkość 0 Wielkość 1 Wielkość 2 Wielkość 3, 4 Wielkość 5 Wielkość 6 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M M1 N P α α* ,0 8,5-13,5 4,5 14 5,5 18,0 81,0-1,5 3,5 8 5, , ,0 16,0 4,5 18 6,0 19,0 98,5-4,0 2,0 10 5, ,5-26, ,0 20,0 5, ,0 23,0 139,5-3,0 4,5 12 6,0 12, ,0-31, ,0 20,0 7, ,0 33,0 186,0 2,0 11,0 18 7, , ,0 32,0 8, ,0 42,5 221,0-6,0 22, , ,5-46, ,0 45,0 8, ,0 55,8 281,0-3,0 27,5 25 9,5 26,5-31, ,0-50, ,5 50,5 13, ,0 81,0 333,0-2,5 55, , ,5-72, * Kąt otwarcia można zmienić, wciskając kołek oporowy. 10 Dociski szybkomocujące ANDREAS MAIER FELLBACH

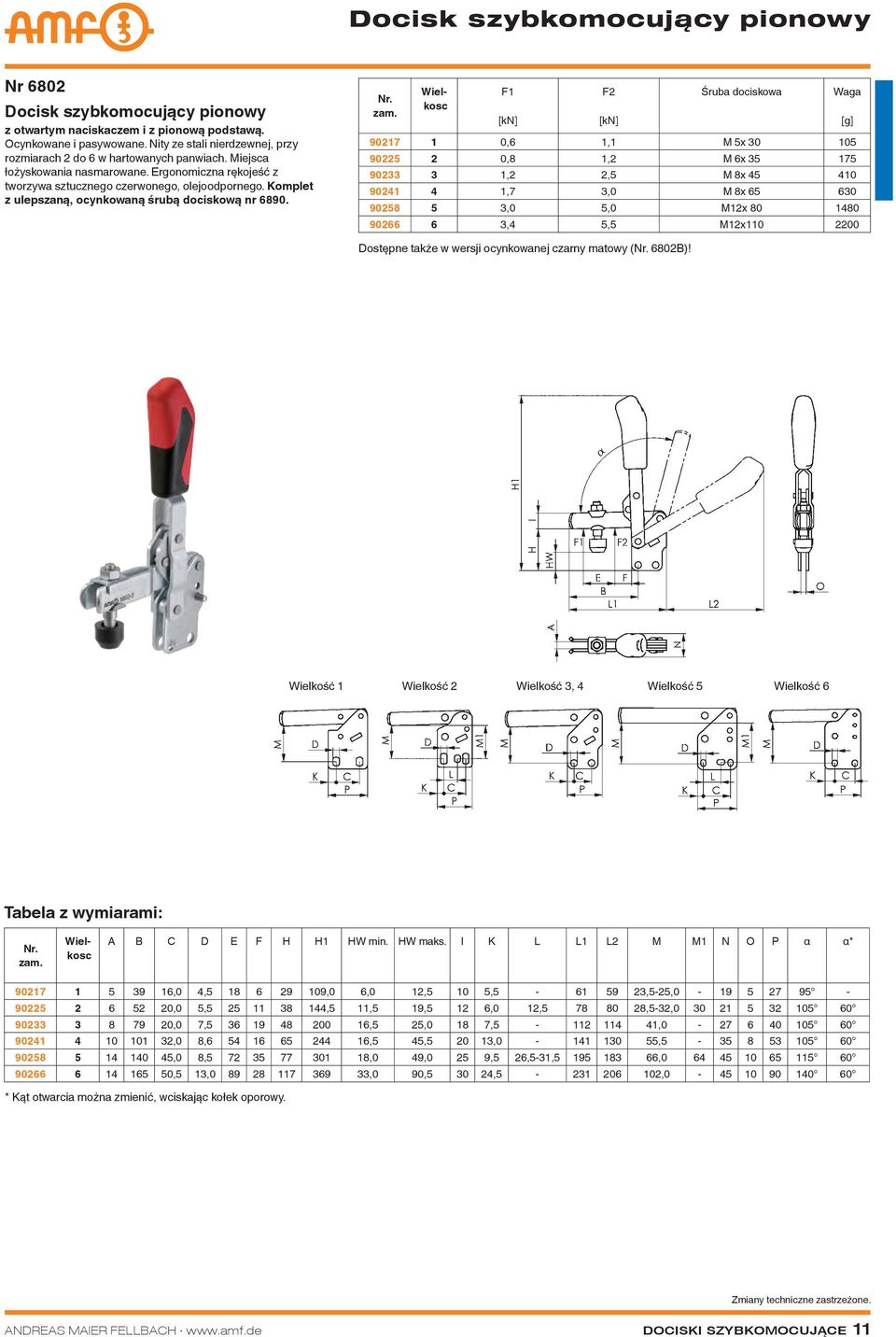

11 Docisk szybkomocujący pionowy Nr 6802 Docisk szybkomocujący pionowy z otwartym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 6 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,6 1,1 M 5x ,8 1,2 M 6x ,2 2,5 M 8x ,7 3,0 M 8x ,0 5,0 M12x ,4 5,5 M12x Dostępne także w wersji ocynkowanej czarny matowy ( 6802B)! Wielkość 1 Wielkość 2 Wielkość 3, 4 Wielkość 5 Wielkość 6 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M M1 N O P α α* ,0 4, ,0 6,0 12,5 10 5, ,5-25, ,0 5, ,5 11,5 19,5 12 6,0 12, ,5-32, ,0 7, ,5 25,0 18 7, , ,0 8, ,5 45, , , ,0 8, ,0 49,0 25 9,5 26,5-31, , ,5 13, ,0 90, , , * Kąt otwarcia można zmienić, wciskając kołek oporowy. ANDREAS MAIER FELLBACH Dociski szybkomocujące 11

12 Docisk szybkomocujący pionowy Nr 6803 Docisk szybkomocujący pionowy z otwartym naciskaczem i podstawą kątową. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego,olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6803NI)! F2 Śruba dociskowa ,8 1,1 M5x ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x A B C D E F H H1 HW min. HW maks. I K L1 L2 M N O P α α* ,5 14 4, ,5 9, ,0 30, ,0 20 6, ,5 15, ,5 37, ,0 24 6, ,0 17, ,5 42, ,0 32 8, ,0 40, ,0 52, * Kąt otwarcia można zmienić, wciskając kołek oporowy. 12 Dociski szybkomocujące ANDREAS MAIER FELLBACH

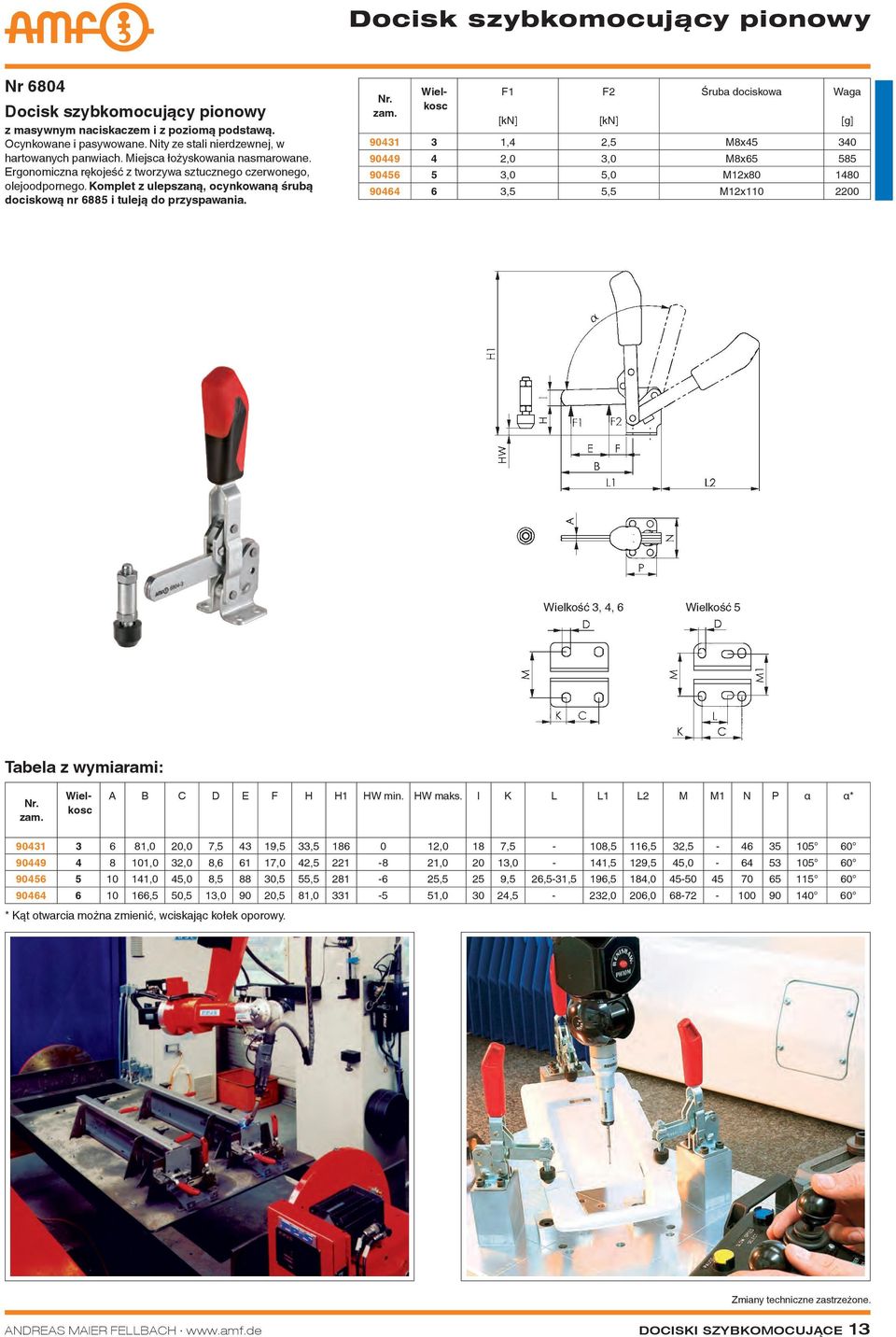

13 Docisk szybkomocujący pionowy Nr 6804 Docisk szybkomocujący pionowy z masywnym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. F2 Śruba dociskowa ,4 2,5 M8x ,0 3,0 M8x ,0 5,0 M12x ,5 5,5 M12x Wielkość 3, 4, 6 Wielkość 5 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M M1 N P α α* ,0 20,0 7, ,5 33, ,0 18 7,5-108,5 116,5 32, ,0 32,0 8, ,0 42, , ,0-141,5 129,5 45, ,0 45,0 8, ,5 55, ,5 25 9,5 26,5-31,5 196,5 184, ,5 50,5 13, ,5 81, , ,5-232,0 206, * Kąt otwarcia można zmienić, wciskając kołek oporowy. ANDREAS MAIER FELLBACH Dociski szybkomocujące 13

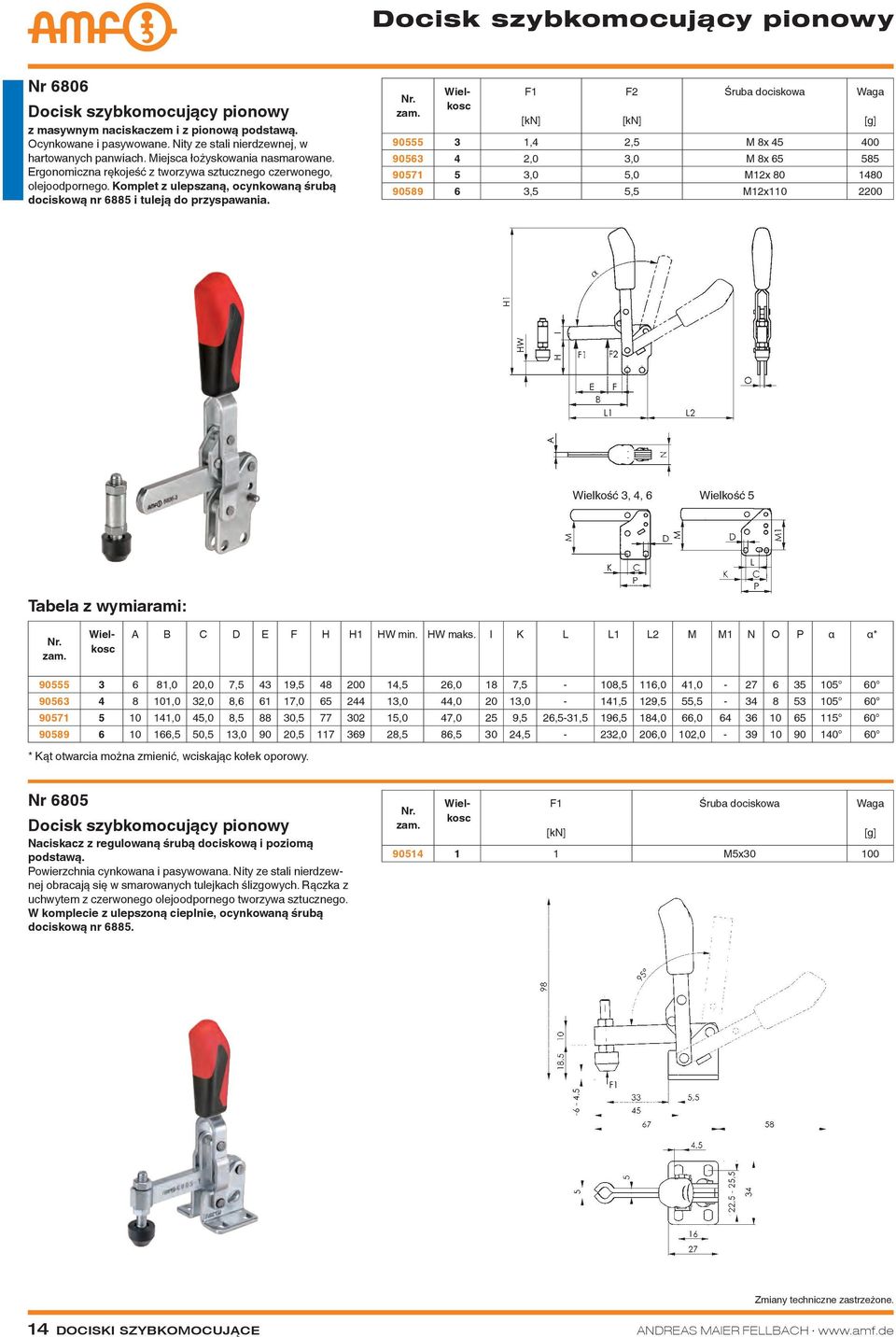

14 Docisk szybkomocujący pionowy Nr 6806 Docisk szybkomocujący pionowy z masywnym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. F2 Śruba dociskowa ,4 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x ,5 5,5 M12x Wielkość 3, 4, 6 Wielkość 5 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M M1 N O P α α* ,0 20,0 7, , ,5 26,0 18 7,5-108,5 116,0 41, ,0 32,0 8, , ,0 44, ,0-141,5 129,5 55, ,0 45,0 8, , ,0 47,0 25 9,5 26,5-31,5 196,5 184,0 66, ,5 50,5 13, , ,5 86, ,5-232,0 206,0 102, * Kąt otwarcia można zmienić, wciskając kołek oporowy. Nr 6805 Docisk szybkomocujący pionowy Naciskacz z regulowaną śrubą dociskową i poziomą podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w smarowanych tulejkach ślizgowych. Rączka z uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Śruba dociskowa M5x Dociski szybkomocujące ANDREAS MAIER FELLBACH

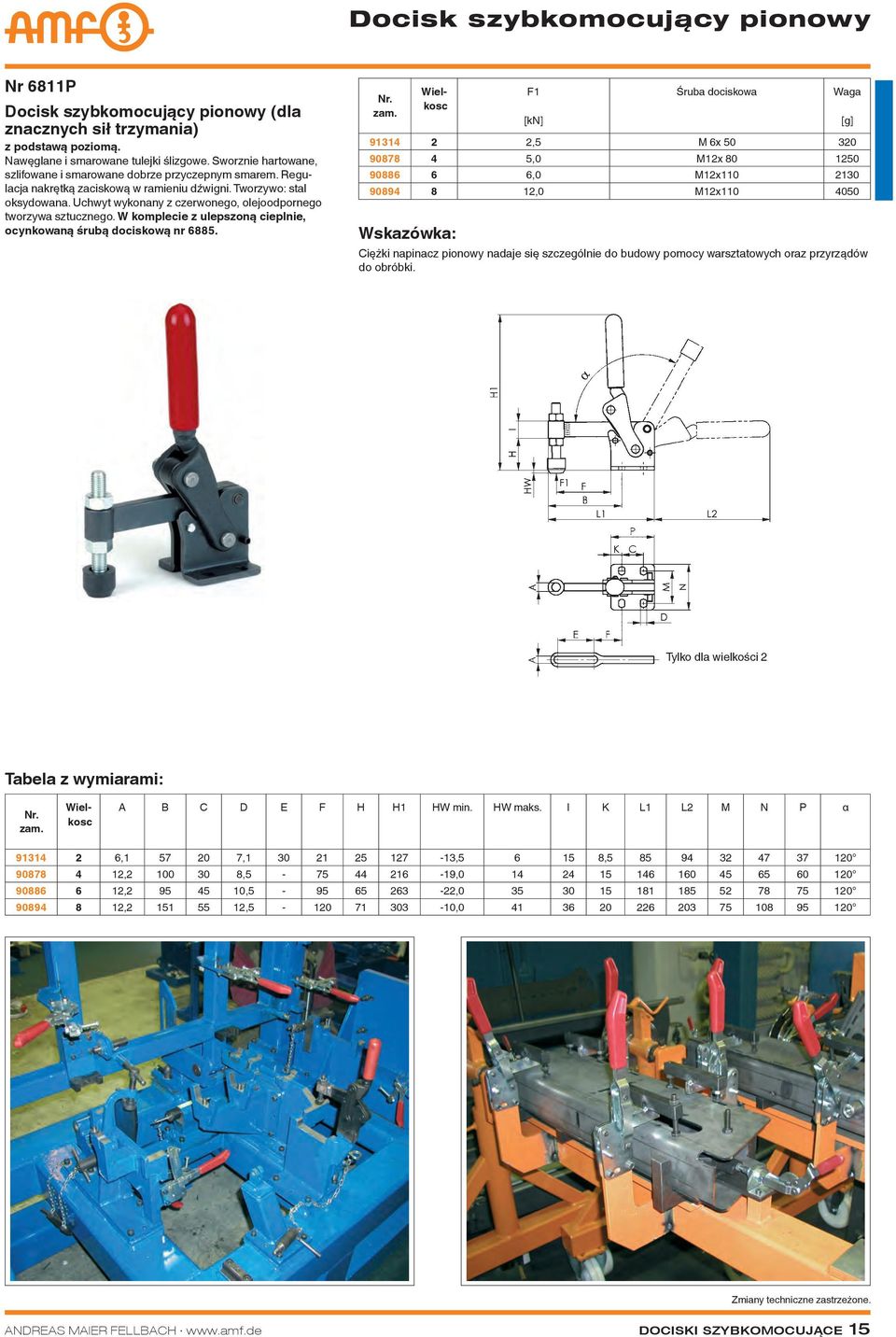

15 Docisk szybkomocujący pionowy Nr 6811P Docisk szybkomocujący pionowy (dla znacznych sił trzymania) z podstawą poziomą. Nawęglane i smarowane tulejki ślizgowe. Sworznie hartowane, szlifowane i smarowane dobrze przyczepnym smarem. Regulacja nakrętką zaciskową w ramieniu dźwigni. Tworzywo: stal oksydowana. Uchwyt wykonany z czerwonego, olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Wskazówka: Śruba dociskowa ,5 M 6x ,0 M12x ,0 M12x ,0 M12x Ciężki napinacz pionowy nadaje się szczególnie do budowy pomocy warsztatowych oraz przyrządów do obróbki. Tylko dla wielkości 2 A B C D E F H H1 HW min. HW maks. I K L1 L2 M N P α , , , , , , , , , , , , , ANDREAS MAIER FELLBACH Dociski szybkomocujące 15

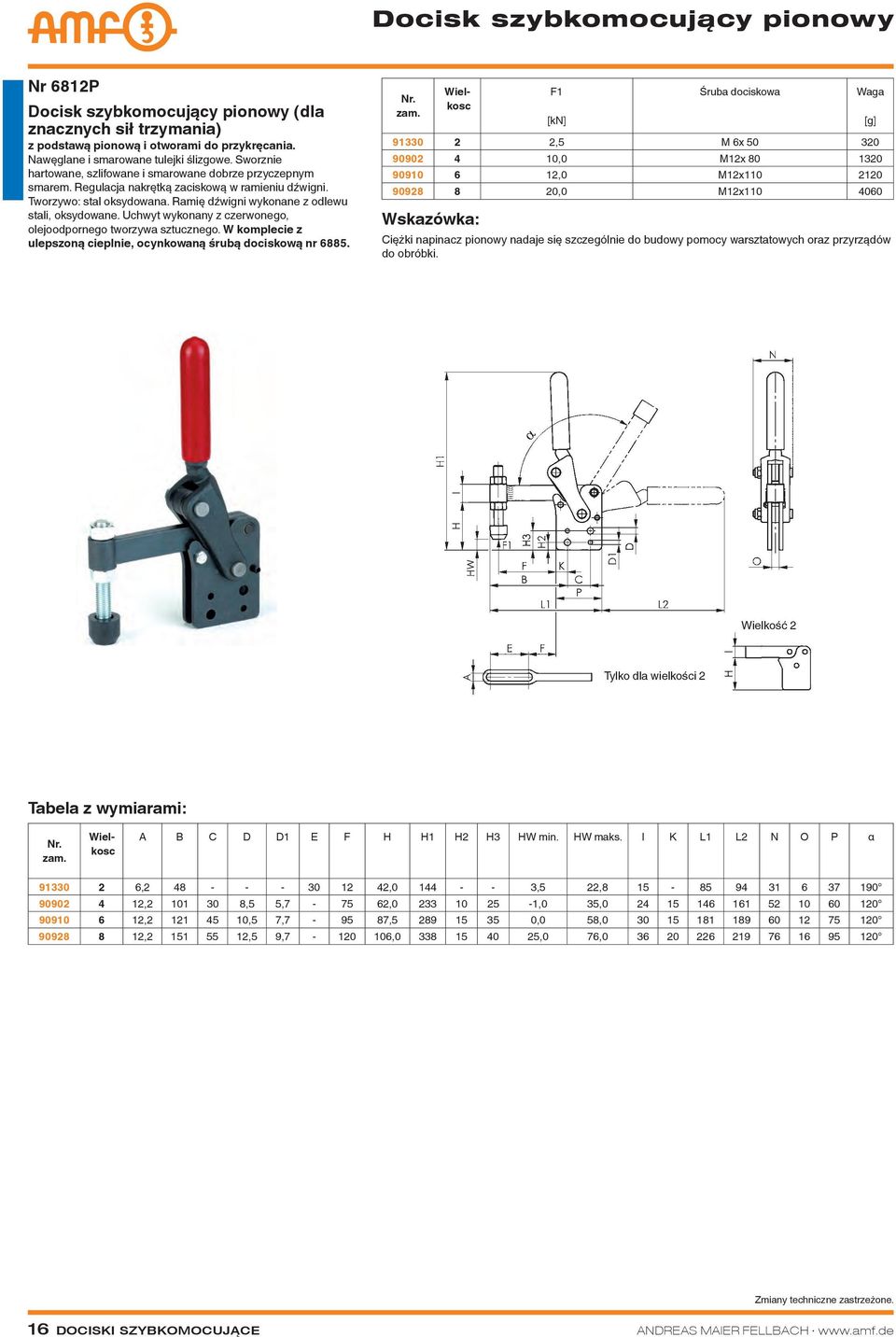

16 Docisk szybkomocujący pionowy Nr 6812P Docisk szybkomocujący pionowy (dla znacznych sił trzymania) z podstawą pionową i otworami do przykręcania. Nawęglane i smarowane tulejki ślizgowe. Sworznie hartowane, szlifowane i smarowane dobrze przyczepnym smarem. Regulacja nakrętką zaciskową w ramieniu dźwigni. Tworzywo: stal oksydowana. Ramię dźwigni wykonane z odlewu stali, oksydowane. Uchwyt wykonany z czerwonego, olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Wskazówka: Śruba dociskowa ,5 M 6x ,0 M12x ,0 M12x ,0 M12x Ciężki napinacz pionowy nadaje się szczególnie do budowy pomocy warsztatowych oraz przyrządów do obróbki. Wielkość 2 Tylko dla wielkości 2 A B C D D1 E F H H1 H2 H3 HW min. HW maks. I K L1 L2 N O P α , , ,5 22, , ,5 5, , ,0 35, , ,5 7, , ,0 58, , ,5 9, , ,0 76, Dociski szybkomocujące ANDREAS MAIER FELLBACH

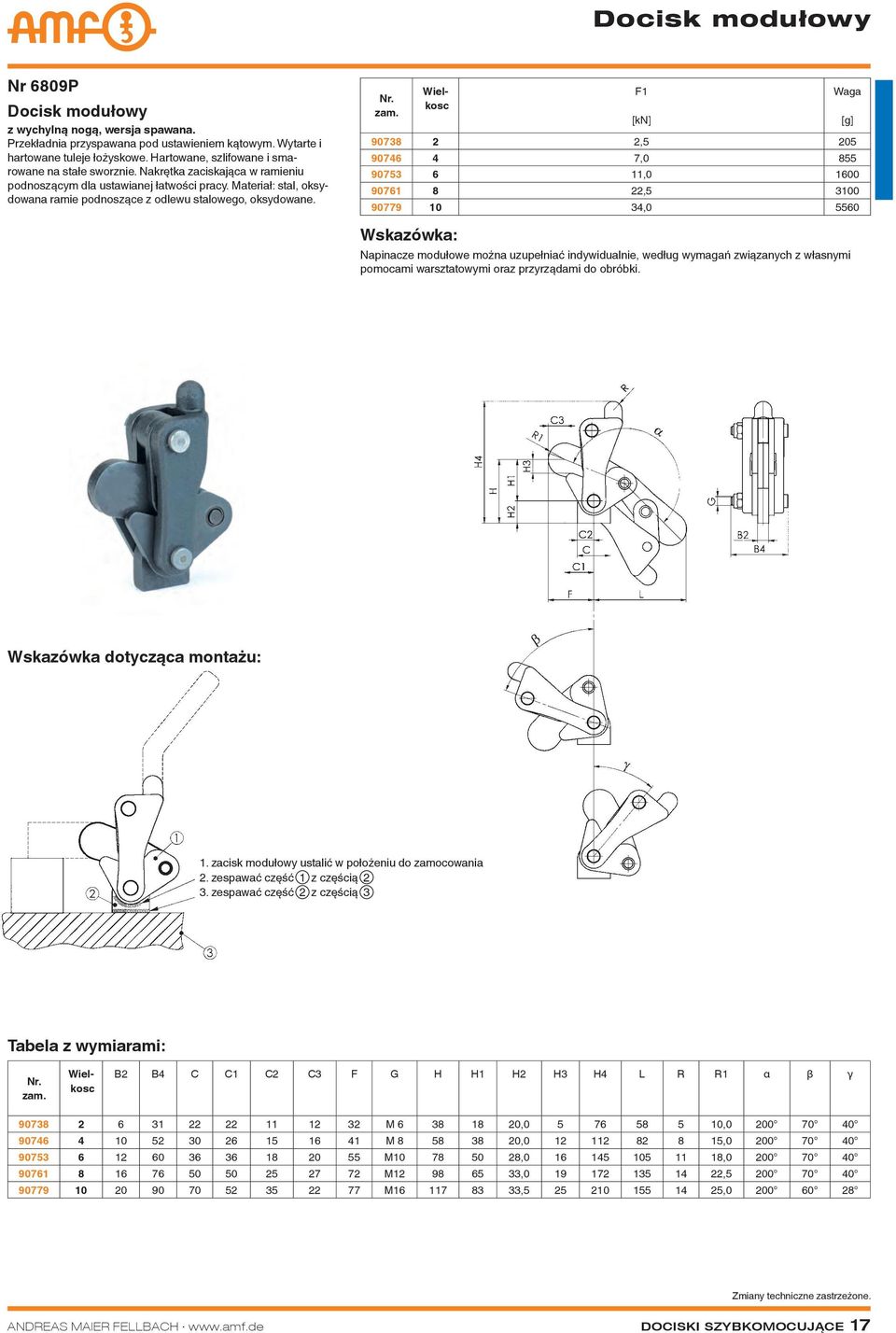

17 Docisk modułowy Nr 6809P Docisk modułowy z wychylną nogą, wersja spawana. Przekładnia przyspawana pod ustawieniem kątowym. Wytarte i hartowane tuleje łożyskowe. Hartowane, szlifowane i smarowane na stałe sworznie. Nakrętka zaciskająca w ramieniu podnoszącym dla ustawianej łatwości pracy. Materiał: stal, oksydowana ramie podnoszące z odlewu stalowego, oksydowane. Wskazówka: Napinacze modułowe można uzupełniać indywidualnie, według wymagań związanych z własnymi pomocami warsztatowymi oraz przyrządami do obróbki , , , , , Wskazówka dotycząca montażu: 1. zacisk modułowy ustalić w położeniu do zamocowania 2. zespawać część 1 z częścią 2 3. zespawać część 2 z częścią 3 B2 B4 C C1 C2 C3 F G H H1 H2 H3 H4 L R R1 α β γ M , , M , , M , , M , , M , , ANDREAS MAIER FELLBACH Dociski szybkomocujące 17

18 Docisk modułowy Nr 6810P Docisk modułowy z pionową nogą, wersja spawana. Wytarte i hartowane tuleje łożyskowe. Hartowane, szlifowane i smarowane na stałe sworznie. Nakrętka zaciskająca w ramieniu podnoszącym dla ustawianej łatwości pracy. Materiał: stal, oksydowana ramie podnoszące z odlewu stalowego, oksydowane , , , , , Wskazówka: Napinacze modułowe można uzupełniać indywidualnie, według wymagań związanych z własnymi pomocami warsztatowymi oraz przyrządami do obróbki. B2 B4 C C1 C2 C3 F G H H1 H2 H3 H4 L R R1 α M , M , M , M , M , Dociski szybkomocujące ANDREAS MAIER FELLBACH

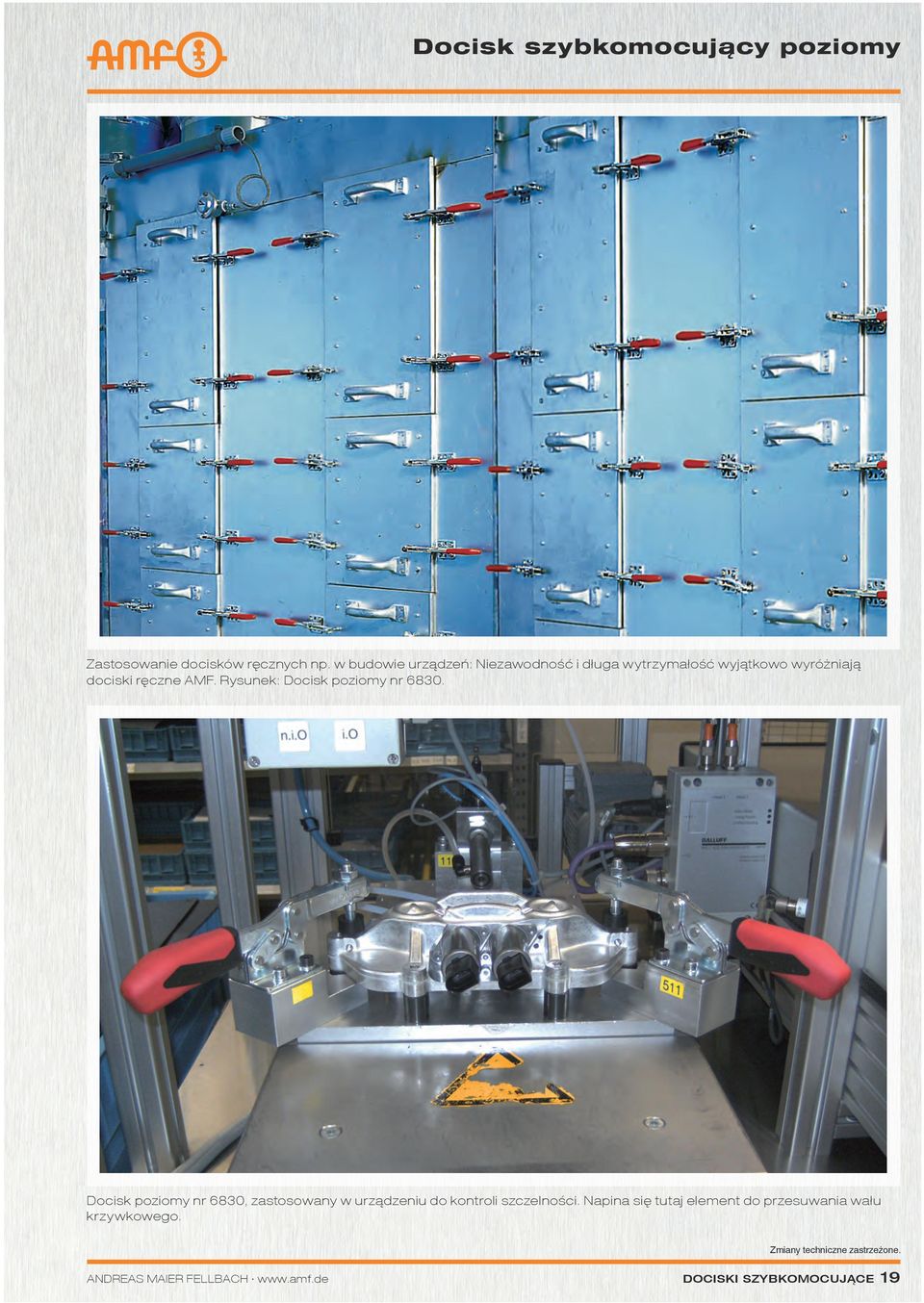

19 Docisk szybkomocujący poziomy Zastosowanie docisków ręcznych np. w budowie urządzeń: Niezawodność i długa wytrzymałość wyjątkowo wyróżniają dociski ręczne AMF. Rysunek: Docisk poziomy nr Docisk poziomy nr 6830, zastosowany w urządzeniu do kontroli szczelności. Napina się tutaj element do przesuwania wału krzywkowego. ANDREAS MAIER FELLBACH Dociski szybkomocujące 19

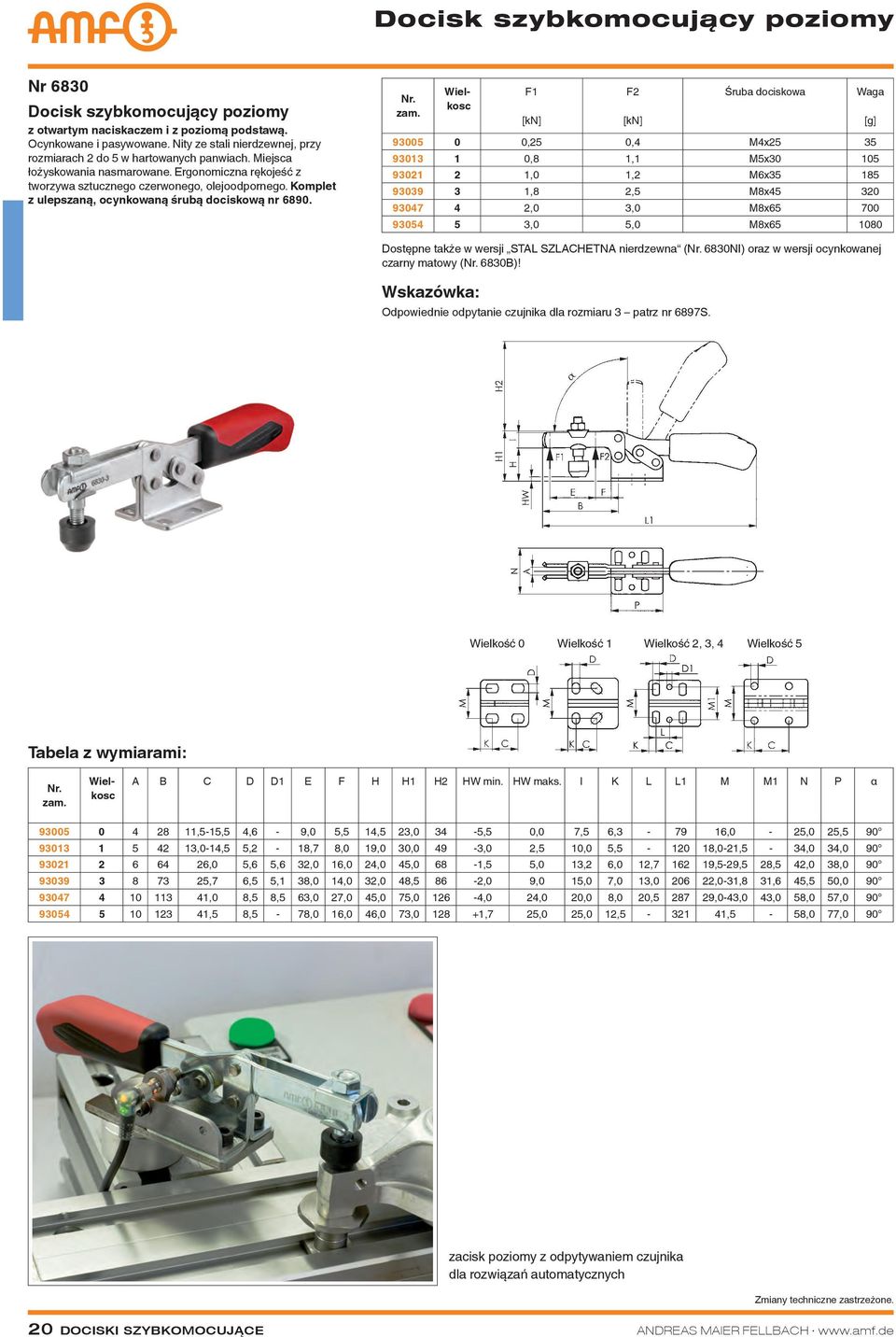

20 Docisk szybkomocujący poziomy Nr 6830 Docisk szybkomocujący poziomy z otwartym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 5 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6830NI) oraz w wersji ocynkowanej czarny matowy ( 6830B)! Wskazówka: Odpowiednie odpytanie czujnika dla rozmiaru 3 patrz nr 6897S. Wielkość 0 Wielkość 1 Wielkość 2, 3, 4 Wielkość 5 A B C D D1 E F H H1 H2 HW min. HW maks. I K L L1 M M1 N P α ,5-15,5 4,6-9,0 5,5 14,5 23,0 34-5,5 0,0 7,5 6, ,0-25,0 25, ,0-14,5 5,2-18,7 8,0 19,0 30,0 49-3,0 2,5 10,0 5, ,0-21,5-34,0 34, ,0 5,6 5,6 32,0 16,0 24,0 45,0 68-1,5 5,0 13,2 6,0 12, ,5-29,5 28,5 42,0 38, ,7 6,5 5,1 38,0 14,0 32,0 48,5 86-2,0 9,0 15,0 7,0 13, ,0-31,8 31,6 45,5 50, ,0 8,5 8,5 63,0 27,0 45,0 75, ,0 24,0 20,0 8,0 20, ,0-43,0 43,0 58,0 57, ,5 8,5-78,0 16,0 46,0 73, ,7 25,0 25,0 12, ,5-58,0 77,0 90 zacisk poziomy z odpytywaniem czujnika dla rozwiązań automatycznych 20 Dociski szybkomocujące ANDREAS MAIER FELLBACH

21 Docisk szybkomocujący poziomy Nr 6832 Docisk szybkomocujący poziomy z otwartym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 do 5 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Dostępne także w wersji ocynkowanej czarny matowy ( 6832B)! Wielkość 0, 5 Wielkość 1 Wielkość 2, 3, 4 A B C D D1 E F H H1 H2 HW min. HW maks. I K L L1 M M1 N O P α ,5-15,5 4,6-9,0 5 24,5 33,0 34 4,7 10,7 7,5 6, , , ,0-14,5 5,2-18,5 8 31,5 43,0 49 8,0 15,0 10,0 5, ,5-25,5 24, , ,0 5,6 5,6 32, ,0 61, ,0 22,0 13,2 6,0 12, ,5-34,0 34, , ,7 6,5 5,1 38, ,0 65, ,5 26,0 15,0 7,0 13, ,5-42,5 42, , ,0 8,5 8,5 63, ,5 97, ,5 46,0 20,0 8,0 20, ,0-59,0 59, , ,5 8,5-78, ,0 92, ,5 45,0 25,0 12, , ,0 90 ANDREAS MAIER FELLBACH Dociski szybkomocujące 21

22 Docisk szybkomocujący poziomy Nr 6833 Docisk szybkomocujący poziomy z otwartym naciskaczem i podstawą kątową. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x A B C D E F H H1 H2 HW min. HW maks. I K L1 M N P α , ,5 5,2 18,5 4, , ,0 10, ,0 31, , ,0 5,6 32,0 10, , ,5 13, ,5 37, , ,0 6,8 37,0 6, , ,0 15, ,5 42, , ,0 8,5 63,0 15, , ,0 20, ,0 52, Dociski szybkomocujące ANDREAS MAIER FELLBACH

23 Docisk szybkomocujący poziomy Nr 6834 Docisk szybkomocujący poziomy z masywnym naciskaczem i zpoziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. Wskazówka: Odpowiednie odpytanie czujnika dla rozmiaru 3 patrz nr 6897S. F2 Śruba dociskowa ,0 1,2 M 6x ,8 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x Wielkość 2, 3, 4 Wielkość 5 A B C D D1 E F H H1 H2 HW min. HW maks. I K L L1 M M1 N P α ,0 5,6 5, , ,0 66-2,0 7,5 13 6,0 12, ,5-29,5 28, ,0 6,5 5, , ,5 86-3,5 11,0 15 7,0 13, ,0-31,8 32,0 45, ,0 8,5 8, , , ,0 22,0 20 8,0 20, ,0-43,0 43, ,5 8, , , ,0 12, , , ANDREAS MAIER FELLBACH Dociski szybkomocujące 23

24 Docisk zespolony Ustalanie położenia i mocowanie w jednej operacji Zalety na pierwszy rzut oka: > ustalanie położenia i mocowanie w jednej operacji > wytrzymała i stabilna konstrukcja > łatwe zdejmowanie części obrabianej dzięki całkowicie chowanemu ramieniu mocującemu > najwyższa jakość zgodnie ze standardem jakościowym firmy AMF W przypadku spawania urządzeń dokładne ustalenie położenia oraz bezpieczne zamocowanie poszczególnych elementów konstrukcyjnych ma wielkie znaczenie. W praktyce jest to gwarantowane poprzez jednoczesne zastosowanie korbowodów - w połączeniu z dociskami pionowymi lub też poprzez kosztowne konstrukcje własne. Docisk kombinowany spełnia oba te zadania w jednej operacji i dzięki temu czyni zbędnym zastosowanie różnych zacisków. Prowadnica kulisowa docisku kombinowanego przekształca ruch ramienia dźwigni w poziomy i pionowy ruch napinania, przez co część obrabiana jest jednocześnie ustawiana i mocowana. Przekonajcie się Państwo sami o oszczędnościach dzięki zastosowaniu nowego docisku kombinowanego firmy AMF! mocowanie za pomocą docisku Dotychczasowe mocowanie: kombinowanego firmy amf: Nr 6860 Docisk zespolony Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna, olejoodporna rękojeść o dużej powierzchni na rękę i wykonana z miękkich składników. F ,0 1, ,0 2, ,0 3, A B C D E F G H H1 H2 HW1 min. HW1 maks. HW2 min. HW2 maks. I K L M N P , ,5 15 0, , , ,5-39, , ,5 32 9, , , ,5-61, , , , , , ,0-80, Dociski szybkomocujące ANDREAS MAIER FELLBACH

25 Docisk szybkomocujący czołowy Nr 6841 Docisk szybkomocujący czołowy z małą podstawą kątową. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego, przy rozmiarze 2 z ergonomicznym uchwytem. Dźwignia ręczna obracana pod dowolnym kątem do powierzchni podstawowej. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6841NI) oraz w wersji ocynkowanej czarny matowy ( 6841B)! ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x M27 4,5 4,5 M12x Skok A B min. B maks. D E H H1 Skok HW min. HW maks. K L1 L2 L3 M M2 N P ,5 17,0 33,0 4, , ,5 66, ,0 16,0 M10x1, ,0 24,5 44,5 4, , ,0 91, ,0 16,0-19,5 M12x1, ,0 32,5 58,5 5, , ,5 114, ,0 31,8-36,0 M16x1, ,0 37,0 69,0 6, , ,0 140, ,5 29,5-42,5 M20x1, ,0 41,5 81,5 8, , ,5 171, ,0 29,0-46,0 M24x1, M27 16,0 41,5 81,5 8, , ,5 171, ,0 29,0-46,0 M27x2, ANDREAS MAIER FELLBACH Dociski szybkomocujące 25

26 Docisk szybkomocujący czołowy Nr 6840 Docisk szybkomocujący czołowy bez podstawy kątowej. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, przy rozmiarach 2 i 3 w hartowanych panwiach. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego, przy rozmiarze 2 z ergonomicznym uchwytem. Docisk szybkomocujący czołowy z gwintem na stronie przedniej dla bezpośredniego montażu do ścian blaszanych lub w urządzeniach. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x M27 4,5 4,5 M12x Skok A B min. B maks. E H1 Skok HW min. HW maks. L1 L2 L3 M2 N ,5 10,5 26, , , M10x1,0 15, ,0 17,5 37, , , M12x1,5 18, ,0 20,0 46, , , M16x1,5 22, ,0 24,0 56, , , M20x1,5 27, ,0 26,5 66, , , M24x1,5 34, M27 16,0 26,5 66, , , M27x2,0 34,5 26 Dociski szybkomocujące ANDREAS MAIER FELLBACH

27 Docisk szybkomocujący czołowy Nr 6844 Docisk szybkomocujący czołowy Odmiana krótka. Docisk dopychający i dociągający. Długie prowadzenie tłoczka z gwintem i nakrętką mocującą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej. Śruby pasowane i ulepszone cieplnie. Tulejki ślizgowe smarowane. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie ze ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6844NI)! F2 Śruba dociskowa ,0 1,0 M 6x ,5 2,5 M 8x ,0 4,0 M12x M27 4,0 4,0 M12x Zastosowanie: Docisk korbowodu można przymocować do ścianek z blachy bądź przykręcić do korpusu urządzenia obrabiarki za pomocą gwintu czołowego. Ponadto możliwe jest zamocowanie kołnierza za pomocą stopki kątowej nr Skok Opcjonalnie nr 6843 A B E H H1 Skok HW min. HW maks. L1 L2 L3 M M2 N , , M6 M16x1,5 30, , , M8 M20x1,5 33, , , M12 M24x1,5 49, M , , M12 M27x2,0 49,0 ANDREAS MAIER FELLBACH Dociski szybkomocujące 27

28 Docisk szybkomocujący czołowy Nr 6843 Sztywna podstawa kątowa dla nr 6840 i Szeroki zakres stosowania dzięki zwiększonej odległości od osi (wym. h) w porównaniu z podstawą docisku. Montowana do urządzeń. Mocowanie za pomocą 4 śrub. A B C D F H I K L M ,0 16,0 4, ,2 3 15,5-20, , , ,2 4 40, , , ,0 5 40, ,5 19,0 6, ,2 6 41, ,0 32,0 9, ,0 8 45, M ,0 32,0 9, ,0 8 45,0 440 Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6843NI)! Wielkość 0 Wielkość 1, 2 Wielkość 3 Wielkość 5 Nr 6845 Docisk szybkomocujący czołowy Zacisk dopychający. (łącznik przesuwny i dźwignia ręczna przeciwbieżne). Wykonanie z długim prowadzeniem łącznika przesuwnego. Korpus z żeliwa ciągliwego, lakierowany. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, ocynkowanej i oksydowanej. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Wykres: Śruba dociskowa M8x niska wysokość w pozycji zamkniętej - Kompatybilny z zaciskiem dopychając- dociągającym AMF Skok 28 Dociski szybkomocujące ANDREAS MAIER FELLBACH

29 Docisk szybkomocujący czołowy Nr 6842 Docisk szybkomocujący czołowy wzmocniony Docisk dopychający i dociągający. (Tłoczek i rączka współbieżne). Wykonanie wzmocnione z długim prowadzeniem tłoczka. Korpus z żeliwa ciągliwego, lakierowany. Część dźwigni i tłoczek wykonane ze stali ulepszonej cieplnie, ocynkowane i pasywowane. Nity ze stali nierdzewnej, dla wielkości 3 obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa M 8x M12x M12x Skok A B min. B maks. C D E H H1 Skok HW min. HW maks. K L1 L2 M N P , , , , , , ANDREAS MAIER FELLBACH Dociski szybkomocujące 29

30 Docisk szybkomocujący czołowy Nr 6842PK Docisk szybkomocujący czołowy wzmocniony z masywną dźwignią. Docisk dopychający i dociągający. (łącznik przesuwny i dźwignia ręczna równobieżna). Wykonanie z długim prowadzeniem łącznika przesuwnego wzmocnionego. Korpus z żeliwa ciągliwego, oksydowany. Hartowane sworznie. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, oksydowane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa M 8x M10x M12x M16x Skok A B D E F G H H1 H2 Skok K L L1 L2 M N , , , ,0 36,5 69,0 88, , , , ,0 35,0 105,0 126, , , , ,0 45,0 151,5 183, , , , ,5 70,0 196,0 232, Dociski szybkomocujące ANDREAS MAIER FELLBACH

31 Docisk szybkomocujący czołowy Nr 6842PL Docisk szybkomocujący czołowy wzmocniony z przekładaną dźwignią. Docisk dopychający i dociągający. (Łącznik przesuwny i dźwignia ręczna współbieżna). Wykonanie z długim prowadzeniem łącznika przesuwnego wzmocnionego. Korpus z żeliwa ciągliwego, oksydowany. Hartowane sworznie. Elementy dźwigni i łącznik przesuwny ze stali ulepszanej, oksydowane. Dźwignia ocynkowana i pasywowana z rękojeścią z tworzywa sztucznego czerwonego, olejoodpornego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa M 8x M10x M12x M16x Skok A B D E F G H H1 H2 Skok K L L1 L2 M N , , ,0 190, ,0 36, , , ,5 290,5 50 8,0 35, , , ,0 392, ,0 45, , , ,0 523, ,5 70, ANDREAS MAIER FELLBACH Dociski szybkomocujące 31

32 Docisk szybkomocujący zaczepowy Nr 6847 Docisk szybkomocujący zaczepowy hakowy Powierzchnia cynkowana i pasywowana. Nawęglane i smarowane tulejki ślizgowe. Nity ze stali nierdzewnej. Hak i tuleja dociskowa ulepszone cieplnie. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego. Długość przestawienia Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847NI)! [mm] B1 B2 C D E1 E2 G H H1 H2 K L L1 M N R S , ,5 22,7 34, ,6 26,0-30,0 40 4, , ,5 22,7 36, ,5 31,5-35,5 45 5, , ,2 49,0 69, ,5 55,5-63,0 85 8,0 147 Nr 6847G Zaczep dla nr Cynkowany i pasywowany. Nawęglane tulejki. Nity ze stali nierdzewnej. Wysokość [mm] Długość Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847GNI)! [mm] B C D G H K L M N O ,5 22, ,0-30,0 40 6, ,5 22, ,3-35, , ,2 49, ,5-64, ,8 32 Dociski szybkomocujące ANDREAS MAIER FELLBACH

33 Docisk szybkomocujący zaczepowy Nr 6847K Docisk szybkomocujący zaczepowy hakowy do walcowych powierzchni mocowania. Cynkowany i pasywowany. Nawęglane i smarowane tulejki ślizgowe. Nity ze stali nierdzewnej. Hak i tuleja dociskowa ulepszone cieplnie. Uchwyt wykonany z czerwonego olejoodpornego tworzywa sztucznego Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847KNI)! Wskazówka: Długość przestawienia Drogę przesuwania osiąga się poprzez przechylenie podstawy i przełożenie haka mocującego. [mm] Nr 6847GK Zaczep do walcowych powierzchni mocowania. Do zacisku szybkomocującego zaczepowego hakowego nr 6847K. Cynkowany i pasywowany. Nawęglane tulejki. Nit ze stali nierdzewnej. Mocowanie za pomocą śrub walcowych ISO 4762 (DIN 912). Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6847GNI)! Wskazówka: Wysokość [mm] Długość Drogę przesuwania docisku można zwiększyć poprzez obracanie zaczepu. [mm] ANDREAS MAIER FELLBACH Dociski szybkomocujące 33

34 Docisk szybkomocujący zaczepowy hakowy Nr 6848H Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej. Hartowane i smarowane tulejki ślizgowe. Kabłąk ulepszony cieplnie. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6843HNI)! , , ,0 810 B min. B maks. C D D1 E min. E maks. F H H1 H2 K L1 min. L1 maks. L5 M N P , ,2 4 38, ,0 99,0 6, ,5-23,5 38,0 26, , ,5 6 48, ,0 135,5 8, ,5-32,0 48,0 35, , ,5 8 59, ,5 171,5 9, ,0-46,0 64,3 53,5 34 Dociski szybkomocujące ANDREAS MAIER FELLBACH

35 Docisk szybkomocujący zaczepowy hakowy Nr 6848V Docisk szybkomocujący zaczepowy z kabłąkiem w pionie Cynkowany i pasywowany. Nity ze stli nierdzewnej w hartowanych i smarowanych tulejkach ślizgowych. Kabłąk ulepszony cieplnie. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Dostępne także w wersji STAL SZLACHETNA nierdzewna ( 6848VNI)! , , ,0 810 B min. B maks. C D D1 E min. E maks. F H H1 H2 K L1 L2 M N P , , ,5 47,0 99 6, ,5-23,5 38,0 26, , , ,0 70, , ,5-32,0 48,0 35, , , ,0 94, , ,0-46,0 64,5 53,5 ANDREAS MAIER FELLBACH Dociski szybkomocujące 35

36 Docisk szybkomocujący zaczepowy hakowy Nr 6849PH Docisk szybkomocujący zaczepowy wzmocniony (dla dużej siły trzymania) Sworznie hartowane i szlifowane, smarowane smarem o dużej przyczepności, z pierścieniami zabezpieczającymi zamontowanymi w tulejkach ślizgowych. Sworzeń dociskowy koncentryczny. Podstawa, dźwignia i zaczep wykonane z staliwa, oksydowane. Zacisk, sworzeń dociskowy i nakrętki ulepszone cieplnie i ocynkowane. Uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem. Długość przestawienia [mm] B C D E F G H H1 K L L1 M N S , , , , Dociski szybkomocujące ANDREAS MAIER FELLBACH

37 Dociski ręczne z blokadą bezpieczeństwa ZALETY BLOkaDY bezpieczeństwa Blokada bezpieczeństwa blokuje wspornik docisku ręcznego zarówno w stanie zamkniętym jak i otwartym. W ten sposób przy wibracjach bądź przy montażu nad głowicą docisk ręczny jest zabezpieczony przed niepożądanym odkręceniem, a także przed niepożądanym upadkiem wspornika. Niewątpliwy argument za bezpieczeństwem w miejscu pracy! Nr 6800S Docisk szybkomocujący pionowy z blokadą bezpieczeństwa w pozycji dociskowej i otwartej z otwartym naciskaczem i poziomą podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x Wielkość 2 Wielkość 3, 4 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M N P α α* , ,0 139,5-3 4,5 12 6,0 12, , ,0 186,0 2 11,0 18 7, , , ,5 221,0-6 22, , , * Kąt otwarcia można zmienić, wciskając kołek oporowy. ANDREAS MAIER FELLBACH Dociski szybkomocujące 37

38 Dociski ręczne z blokadą bezpieczeństwa Nr 6802S Docisk szybkomocujący pionowy z blokadą bezpieczeństwa w pozycji dociskowej i otwartej z otwartym naciskaczem i pionową podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x Wielkość 2 Wielkość 3, 4 A B C D E F H H1 HW min. HW maks. I K L L1 L2 M M1 N O P α α* , ,5 19,5 12 6,0 12, , , , ,0 18,5 18 7, ,0-48, , ,5 45, , ,5-53, * Kąt otwarcia można zmienić, wciskając kołek oporowy. 38 Dociski szybkomocujące ANDREAS MAIER FELLBACH

39 Dociski ręczne z blokadą bezpieczeństwa Nr 6803S Docisk szybkomocujący pionowy z blokadą bezpieczeństwa w pozycji dociskowej i otwartej z otwartym naciskaczem i kątową podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x A B C D E F H H1 HW min. HW maks. I K L1 L2 M N O P α α* , , , , , , * Kąt otwarcia można zmienić, wciskając kołek oporowy. ANDREAS MAIER FELLBACH Dociski szybkomocujące 39

40 Dociski ręczne z blokadą bezpieczeństwa Nr 6804S Docisk szybkomocujący pionowy z blokadą bezpieczeństwa dla miejsca docisku i otwartego położenia. Z masywnym naciskaczem i z poziomą podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6890 i tuleją do przyspawania. F2 Śruba dociskowa ,4 2,5 M8x ,0 3,0 M8x A B C D E F H H1 HW min. HW maks. I K L1 L2 M N P α α* , , , , * Kąt otwarcia można zmienić, wciskając kołek oporowy. 40 Dociski szybkomocujące ANDREAS MAIER FELLBACH

41 Dociski ręczne z blokadą bezpieczeństwa Nr 6830S Docisk szybkomocujący poziomy z blokadą bezpieczeństwa w pozycji dociskowej i otwartej z otwartym naciskaczem i poziomą podstawą. Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej obracają się w nawęglanych i smarowanych tulejkach ślizgowych. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr Wskazówka: Odpowiednie odpytanie czujnika dla rozmiaru 3 patrz nr 6897S. F2 Śruba dociskowa ,8 2,5 M8x ,0 3,0 M8x A B C D D1 E F H H1 H2 HW min. HW maks. I K L L1 M M1 N P α ,7 6,5 5, ,5 86, , ,0-31,8 31,6 45, ,0 8,5 8, ,0 126, , ,0-43,0 43, Nr 6832S Docisk szybkomocujący poziomy z blokadą bezpieczeństwa w pozycji dociskowej i otwartej z otwartym naciskaczem i pionową podstawą. Powierzchnia cynkowana i pasywowana. Rączka z ergonomicznym uchwytem z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z ulepszoną cieplnie, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,8 2,5 M8x ,0 3,0 M8x A B C D D1 E F H H1 H2 HW min. HW maks. I K L L1 M M1 N O P α ,7 6,5 5, , , , ,5-42, ,0 8,5 8, , , , ,0-59, ANDREAS MAIER FELLBACH Dociski szybkomocujące 41

42 Dociski ręczne z blokadą bezpieczeństwa Nr 6834S Docisk szybkomocujący poziomy z blokadą bezpieczeństwa dla miejsca docisku i otwartego położenia. Z masywnym naciskaczem i z pionową podstawą. Ocynkowane i pasywowane. Nity ze stali nierdzewnej, w hartowanych panwiach. Miejsca łożyskowania nasmarowane. Ergonomiczna rękojeść z tworzywa sztucznego czerwonego, olejoodpornego. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr 6885 i tuleją do przyspawania. F2 Śruba dociskowa M8x Nr 6840S Docisk szybkomocujący czołowy z blokadą bezpieczeństwa Dla miejsca docisku i otwartego położenia. Bez podstawy kątowej. Docisk dopychający i dociągający (łącznik przesuwny i dźwignia ręczna współbieżna). Długie prowadzenie łącznika przesuwnego z gwintem mocującym i nakrętką. Nity ze stali nierdzewnej, części dźwigni i łącznika przesuwnego ze stali ulepszonej. Miejsca łożyskowania nasmarowane. Ergonomiczna, olejoodporna rękojeść o dużej powierzchni na rękę i wykonana z miękkich składników. Komplet z ulepszaną, ocynkowaną śrubą dociskową nr F2 Śruba dociskowa ,5 2,5 M8x Dociski szybkomocujące ANDREAS MAIER FELLBACH

43 Dociski ręczne z blokadą bezpieczeństwa Nr 6847S Docisk szybkomocujący zaczepowy z blokadą bezpieczeństwa Blokada w stanie zamknięcia. Ocynkowane i pasywowane. Tuleje łożyskowe hartowane i smarowane. Nity ze stali nierdzewnej. Hak i tuleja zaciskowa ulepszane. Rękojeść z tworzywa sztucznego czerwonego, olejoodpornego Wskazówka: Do bezpiecznego zamknięcia należy zachować wysokość wejściową 23 mm. Na zamówienie: Na życzenie klienta także w wykonaniu ze stali nierdzewnej. Wyposażenie nr 6847G-3 Nr 6847SU Docisk szybkomocujący zaczepowy z blokadą bezpieczeństwa Jarzmo U, blokada w stanie zamknięcia. Ocynkowane i pasywowane. Tuleje łożyskowe hartowane i smarowane. Nity ze stali nierdzewnej. Jarzmo i tuleja zaciskowa ulepszone. Rękojeść z czerwonego, olejoodpornego tworzywa sztucznego. W komplecie z zaczepem ANDREAS MAIER FELLBACH Dociski szybkomocujące 43

44 Dociski ręczne z blokadą bezpieczeństwa Nr 6848HS Docisk szybkomocujący zaczepowy z kabłąkiem w poziomie z blokadą bezpieczeństwa Powierzchnia cynkowana i pasywowana. Nity ze stali nierdzewnej. Hartowane i smarowane tulejki ślizgowe. Kabłąk ulepszony cieplnie. Ergonomiczny uchwyt z czerwonego olejoodpornego tworzywa sztucznego. W komplecie z zaczepem ,0 850 B min. B maks. C D D1 E min. E maks. F H H1 H2 K L1 min. L1 maks. L5 M N P , , ,3 53,5 44 Dociski szybkomocujące ANDREAS MAIER FELLBACH
