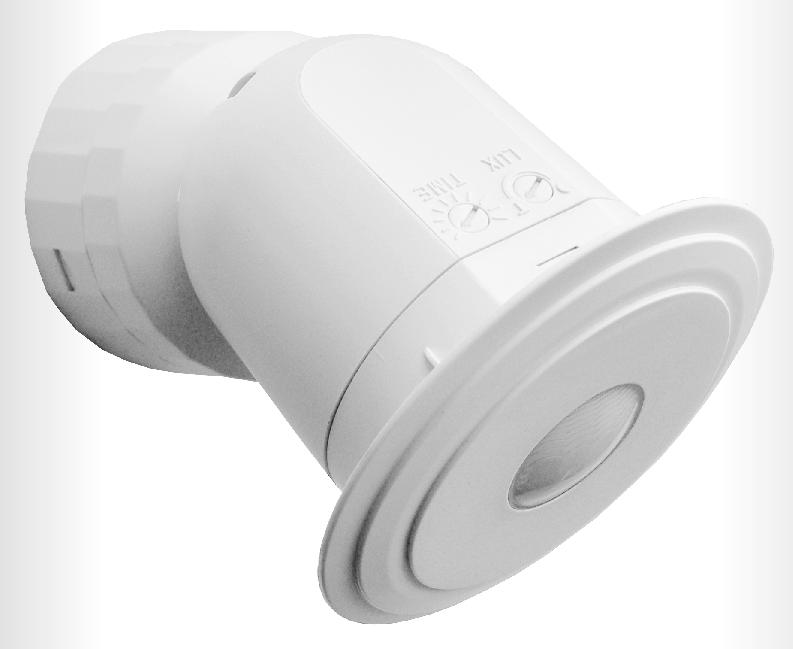

Czujnik ruchu i obecnoœci PIR
|
|
- Eleonora Żurawska
- 7 lat temu
- Przeglądów:
Transkrypt
1 lektro rz¹dzenia tv, gd Czujnik ruchu i obecnoœci PIR wewnêtrzny 30 Instrukcja obs³ugi i specyfikacja techniczna
2 UWAGI WSTÊPNE Przed podlaczeniem i uzytkowaniem urzadzenia prosimy o dokladne zapoznanie sie z niniejsza instrukcja obslugi. W razie jakichkolwiek problemów ze zrozumieniem jej tresci prosimy o skontaktowanie sie ze sprzedawca urzadzenia.. Samodzielny montaz i uruchomienie urzadzenia jest mozliwe pod warunkiem posiadania przez montazyste podstawowej wiedzy z zakresu elektrotechniki i uzywania odpowiednich narzedzi. Niemniej zalecane jest dokonywanie montazu urzadzenia przez wykwalifikowany personel.. Importer nie odpowiada za uszkodzenia mogace wyniknac z nieprawidlowego montazu czy eksploatacji urzadzenia, oraz z dokonywania samodzielnych napraw i modyfikacji.. SPIS TREÚCI PRZEZNACZENIE I CHARAKTERYSTYKA URZ DZENIA...3 BUDOWA CZUJNIKA...3 WYMAGANE ŒRODKI OSTRO NOŒCI PODCZAS INSTALACJI...3 WYBÓR MIEJSCA INSTALACJI...4 INSTALACJA...4 OBS UGA CZUJNIKA...6 ZANIM WEZWIESZ SERWIS - PORADY PRAKTYCZNE...7 SPECYFIKACJA TECHNICZNA
3 PRZEZNACZENIE I CHARAKTERYSTYKA URZ DZENIA Czujnik ruchu ES-209 przeznaczony jest do automatycznego sterowania zaù¹czaniem oœwietlenia wewn¹trz budynku (lub innych urz¹dzeñ elektrycznych) po wykryciu ruchu w pomieszczeniu. Sercem urz¹dzenia jest pasywny czujnik podczerwieni o k¹cie detekcji ruchu wynosz¹cym oko³o 30 stopni. Detekcja ruchu odbywa siê na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialnoœci czujnika, w wyniku ruchu znajduj¹cej siê tam osoby. Jeœli w pomieszczeniu gdzie zainstalowano czujnik pojawi siê jakaœ osoba, automatycznie w³¹cza siê oœwietlenie (lub inne urz¹dzenie elektryczne sterowane czujnikiem) i pozostaje w³¹czone tak d³ugo, jak d³ugo czujnik ruchu wykrywa obecnoœæ (ruch) w pomieszczeniu. Jeœli w okreœlonym (zadanym przez u ytkownika) czasie w pomieszczeniu nie zostanie wykryta obecnoœæ, oœwietlenie (lub inne urz¹dzenie elektryczne) zostanie automatycznie wy³¹czone. Czujnik wyposa ono dodatkowo w specjalny sensor foto-optyczny, który pozwala opcjonalnie na oszczêdzanie energii nie z³¹czaj¹c oœwietlenia np. w czasie dnia. Czujnik ES-209 charakteryzuje siê bardzo w¹skim k¹tem detekcji (30 ) i d³ugim zasiêgiem detekcji (oko³o 25 m). Doskonale nadaje siê zatem do sterowania oœwietleniem w d³ugich korytarzach. G³ównym przeznaczeniem czujnika ruchu ES-209 jest automatyczne sterowanie oœwietleniem, ale istnieje mo liwoœæ pod³¹czenia do niego równie innych urz¹dzeñ elektrycznych (np. elektryczne ogrzewanie, klimatyzacja, itp.), pod warunkiem i odbiornik energii nie obci¹ y czujnika moc¹ wiêksz¹ ni 2000W (obci¹ enie rezystancyjne) lub 1000VA (obci¹ enie indukcyjne) -patrz specyfikacja techniczna. BUDOWA CZUJNIKA Czujnik ruchu i obecnoœci ES-208 sk³ada siê z nastêpuj¹cych elementów: 1/. Sensor PIR 2/. Korpus czujnika 3/. Podstawa mocuj¹ca 4/. Potencjometry czasu zw³oki i progu jasnoœci Rys. 1 Rys. 2 WYMAGANE ŒRODKI OSTRO NOŒCI PODCZAS INSTALACJI Nie instalowaæ czujnika w miejscach nara onych na wilgoæ. Przed instalacj¹ czujnika koniecznie od³¹czyæ Ÿród³o zasilania na czas instalacji Upewniæ siê, e pomiêdzy Ÿród³em zasilania a instalowanym czujnikiem znajduje siê bezpiecznik pr¹dowy, max.16a. Czujnik jest przeznaczony do instalacji na úcianie (rys.2). -3-
4 WYBÓR MIEJSCA INSTALACJI Aby praca czujnika by³a najbardziej efektywna i komfortowa, urz¹dzenie powinno siê zainstalowaæ na œcianie pionowej, na wysokoœci oko³o 2~2.5m nad pod³og¹ Nie zaleca si æ instalacji urz¹ dzenia w pobli u grzejników, wentylatorów ani innych obiektów gdzie mog¹ pojawiaæ siê gwa³towne zmiany temperatury otoczenia. Istnieje mo liwoœæ instalacji urz¹dzenia na zewn¹trz budynku, lecz w miejscu zadaszonym, nie nara onym na opady atmosferyczne. Nie zaleca siê instalowania urz¹dzenia w miejscach, gdzie promienie s³oneczne mog¹ padaæ bezpoœrednio na czujnik ruchu. Nie zaleca siê instalowania urz¹dzenia w miejscach, gdzie mog¹ poruszaæ siê zwierzêta. Instaluj¹c czujnik na suficie nale y wzi¹æ pod uwagê fakt, i najlepsze dzia³anie czujnika ruchu ma miejsce podczas gdy poruszaj¹cy siê obiekt/ osoba prostopadle przecina emitowan¹ przez czujnik wi¹zkê, a nie równolegle (rys.3). Rys. 3 INSTALACJA K¹t detekcji czujnika ruchu PIR wynosi oko³o 30. Zasiêg detekcji wynosi a do 25 m po zainstalowaniu urz¹dzenia na wysokoœci 2~2.5 metra nad pod³og¹ (rys.4). -4- Rys. 4 Urz¹dzenie powinno siê instalowaæ tak, aby potencjometry czasu ( Time ) i progu jasnoœci ( Lux ) zwrócone by³y ku do³owi. Takie rozwi¹zanie chroni potencjometry przed ewentualnym oddzia³ywaniem kurzu i wilgoci. Aby zapewniã maksymalny zasiêg detekcji ruchu czujnika (oko³o 25m) nale y tak obróciæ korpus urz¹dzenia, aby trójk¹tny znak na podstawie mocuj¹cej oraz znak w postaci kreski na korpusie znalaz³y siê dok³adnie naprzeciw siebie (rys.5).
5 Korpus urz¹dzenia mo na ustawiaæ w poziomie w zakresie 90 oraz obracaæ w osi podstawy mocuj¹cej w zakresie pe³nych 360 (rys.6). Rys. 5 Rys. 6 W celu zamontowania czujnika na œcianie nale y: 1/. Od³¹czyæ zasilanie za pomoc¹ bezpiecznika lub w³¹cznika g³ównego. 2/. Oddzieliæ od czujnika okr¹g³¹ podstawê mocuj¹c¹ za pomoc¹ zatrzasku na obwodzie podstawy. 3/. Za pomoc¹ 2 ko³ków i wkrêtów monta owych (wyposa enie zestawu) zamocowaæ podstawê mocuj¹c¹ w wybranym miejscu na œcianie (rys.7). Rys. 7 Rys. 8 4/. Odizolowaæ koñcówki przewodów na d³ugoœci oko³o 6-8mm. 5/. Pod³¹czyæ przewód FAZY zasilania (L) do zacisku oznaczonego jako "L" na kostce zaciskowej czujnika. Pod³¹czyæ przewód ZEROWY zasilania (N) oraz przewód ZEROWY odbiornika do zacisku oznaczonego jako "N" na kostce zaciskowej czujnika. Pod³¹czyæ przewód FAZY odbiornika do zacisku oznaczonego jako "LS" na kostce zaciskowej czujnika. Schemat pod³¹czeñ pokazano na rys.8 i 9. 6/. Zamocowaæ korpus urz¹dzenia na przymocowanej do œciany okr¹g³ej podstawie mocuj¹cej (rys.10). Rys. 9 Rys
6 OBS UGA CZUJNIKA TEST Potencjometry regulacji czu³oœci œwiat³a Lux oraz czasu opóÿnienia Time ustawiæ w pozycjach testowych - tak jak pokazano to na rys.11. Za pomoc¹ bezpiecznika lub w³¹cznika g³ównego w³¹czyæ zasilanie. Oœwietlenie za³¹czy siê natychmiast i po czasie oko³o 1 minuty wy³¹czy siê. Wówczas nale y wykonaæ ruch w obrêbie sektora widzialnoœci czujnika PIR i oœwietlenie za³¹czy siê ponownie, co oznacza i przewody zosta³y pod³¹czone poprawnie. Wykonanie ponownie ruchów w obrêbie sektora widzialnoœci czujnika PIR spowoduje za³¹czanie siê oœwietlenia, po czym oœwietlenie wy³¹czy siê po czasie oko³o 3 sekund od wykrycia ostatniego ruchu. Rys. 11 USTAWIENIA U YTKOWE USTAWIENIE CZASU ZW OKI: Potencjometrem czasu TIME ustawiamy czas, po którym oœwietlenie ma siê wy³¹czyæ od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiêkszyæ czas zw³oki nale y potencjometr czasu TIME przekrêciæ zgodnie z ruchem wskazówek zegara. Maksymalna zw³oka czasowa wynosi oko³o 40 minut. Aby zmniejszyæ czas zw³oki nale y potencjometr czasu TIME przekrêciæ w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zw³oka czasowa wynosi oko³o 3 sekundy (rys.12). Rys. 12 Rys. 13 USTAWIENIE CZU OŒCI ŒWIAT A: Potencjometrem czu³oœci œwiat³a LUX (rys.13) ustawiamy minimalny próg zewnêtrznego (naturalnego) oœwietlenia przy jakim czujnik ruchu ma zadzia³aæ. Pozycjê prze³¹cznika nale y ustaliæ doœwiadczalnie. Rozwi¹zanie takie pozwala na oszczêdzanie energii poprzez wyeliminowanie automatycznego w³¹czania oœwietlenia np. podczas dnia. DZIA ANIE CZUJNIKA Gdy czujnik ruchu PIR wykryje ruch, oœwietlenie za³¹czy siê automatycznie. Wbudowany fotosensor wy³¹cza czujnik PIR, gdy natê enie oœwietlenia zewnêtrznego przekracza odpowiedni poziom (ustawiony potencjometrem LUX zgodnie z preferencjami u ytkownika). -6-
7 ZANIM WEZWIESZ SERWIS PORADY PRAKTYCZNE Problem Oœwietlenie nie za³¹cza siê w ogóle Oœwietlenie nie wy³¹cza siê po okreœlonym czasie Inne Rozwi¹zanie 1/. SprawdŸ czy po³¹czenia przewodów s¹ wykonane w sposób prawid³owy 2/. SprawdŸ, czy nie przepali³a siê arówka 1/. SprawdŸ czy po³¹czenia przewodów s¹ wykonane w sposób prawid³owy 2/. SprawdŸ, czy potencjometr ustalania czasu zw³oki TIME ustawiony jest prawid³owo Skontaktuj siê z serwisem importera SPECYFIKACJA TECHNICZNA Napiêcie zasilania Maksymalne obci¹ enie K¹t detekcji czujnika PIR Zasiêg wykrywania ruchu PIR Zalecana wysokoœæ instalacji Zakres regulacji zw³oki czasowej Zakres regulacji progu natê enia œwiat³a zewnêtrznego Czas nagrzewania Klasa bezpieczeñstwa Stopieñ ochrony obudowy Wymiary zewn. (œrednica x d³ugoœæ) Masa netto AC 220 ~ 240V / 50Hz 2000W (obci¹ enie rezystancyjne) 1000VA (nieskompensowana, indukcyjna, cos fi= 0.5 np. œwietlówki) 30 przy temp.25 C i wysokoúci instal.2.5m 25m przy temp.25 C i wysokoúci instal.2.5m 2.5m nad pod³og¹, monta naœcienny od ok. 3 sekund do ok. 40 minut Od ok.5 do ok.1000 Lux oko³o 1 min klasa II IP20 85 x 123 (mm) 140g GWARANCJA Produkt objêty jest 24-miesiêczn¹ gwarancj¹ liczon¹ od daty zakupu towaru. Gwarancja jest wa na wy³¹cznie z oryginalnym dokumentem zakupu (paragon, faktura itp). Zu yte urz¹dzenie elektryczne lub elektroniczne nie mo e byæ sk³adowane (wyrzucone) wraz z innymi odpadami pochodz¹cymi z gospodarstw domowych. Aby unikn¹æ szkodliwego wp³ywu na œrodowisko naturalne i zdrowie ludzi, zu yte urz¹dzenie nale y sk³adowaæ w miejscach do tego przeznaczonych. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego sk³adowania zu ytego produktu nale y zwróciæ siê do organu w³adz lokalnych lub firmy zajmuj¹cej siê recyklingiem odpadów Dz.U. nr 180 poz.1495 z dn Organizacja Odzysku Sprzêtu Elektrycznego i Elektronicznego SA nr rej. GiOŒ: E W Informacje na temat punktów zbierania zuýytego sprzêtu elektrycznego i elektronicznego znajduj¹ siê na stronie ElektroEko Organizacji Odzysku Sprzêtu Elektrycznego i Elektronicznego SA -7-
8 IMPORTER: " EURA-TECH " sp.j WEJHEROWO, ul. Przemys³owa 3A tel. +48 (0) , fax +48 (0) Wszystkie prawa zastrze one. Zdjêcia, rysunki i teksty u yte w niniejszej instrukcji obs³ugi s¹ w³asnoœci¹ firmy "EURA-TECH" Sp. J. Powielanie, rozpowszechnianie i publikacja ca³oœci jak i fragmetów instrukcji s¹ bez zgody autora zabronione!
