Mo d e r n i z a c j a s z k o l n e g o p l a c u z a b a w S z k o ł a P o d s t a w o w a n r 3 im. Henryka Sienkiewicza w Rzeszowie

Transkrypt

1 Mo d e r n i z a c j a s z k o l n e g o p l a c u z a b a w S z k o ł a P o d s t a w o w a n r 3 im. Henryka Sienkiewicza w Rzeszowie 1. Informacja o inwestorze i dane ogólne. Adres budynku: Szkoła Podstawowa nr 3 im Henryka Sienkiewicza w Rzeszowie ul. Hoffmanowej Podstawa opracowania. - wizja lokalna na przedmiotowym obiekcie - aktualnie obowiązujące Polskie Normy Budowlane i przepisy projektowe - literatura techniczna i katalogi branżowe producentów zalecanych materiałów 3. Przedmiot opracowania. Przedmiotem opracowania jest dokumentacja projektowa na modernizację szkolnego placu zabaw przy Szkole Podstawowej nr 3 w Rzeszowie przy ul. Hoffmanowej 11, wg wytycznych MEN dotyczących programu Radosna Szkoła. 4. Zakres opracowania. Zakres opracowania obejmuje: - część opisową, zawierającą informację o istniejącym obiekcie - część graficzną zawierającą rysunek zagospodarowania terenu projektowanego placu zabaw wraz wybranymi urządzeniami 5. Opis architektoniczno- konstrukcyjny 5.1. Stan istniejący Obiekt szkolny stanowi kompleks budynków połączonych między sobą funkcjonalnie i konstrukcyjnie. Teren przy budynkach jest płaski, zagospodarowany (boiska sportowe, itp.), częściowo utwardzony oraz fragmentami pokryty zielenią i nasadzeniami drzew i krzewów. Otoczenie szkoły to zabudowa śródmiejska. Projektowany plac zabaw zlokalizowany będzie w środkowej części działki pomiędzy skrzydłami budynku Sali gimnastycznej i świetlicy szkolnej. Przedmiotowy teren oświetlony jest światłem naturalnym z kierunku południowo-zachodniego. Obecnie znajduje się tam plac zabaw z częściowo zużytymi urządzeniami zabawowymi. Przedmiotowy teren jest częściowo utwardzony kostką betonową. Zestawienie powierzchni: Rodzaj nawierzchni powierzchnia Komunikacjanawierzchnia 131,7m 2 z kostki betonowej Zieleń 315,8m 2 Suma 447,5m 2

2 5.2. Stan projektowany Zestawienie powierzchni Rodzaj nawierzchni powierzchnia Powierzchnia bezpieczna amortyzująca upadek 123,7m 2 Komunikacjanawierzchnia 174,0m 2 z kostki betonowej Zieleń 149,8m 2 Powierzchnia całkowita 447,5m² Projekt przewiduje zorganizowanie placu zabaw na terenie o pow. 447,5m². Strefy do zabaw i ćwiczeń ruchowych o nawierzchni bezpiecznej (gumowej) o powierzchni 123,7 m² Strefy komunikacyjnej (ścieżka) o nawierzchni z kostki betonowej- nawierzchnia istniejąca o powierzchni 174,0 m² Strefy zielonej pod trawniki o powierzchni 149,8 m² Ogrodzenie terenu placu zabaw. Teren szkoły jest ogrodzony. Istnieje możliwość wygrodzenia objętego projektem terenu od pozostałych części ogrodzeniem systemowym z paneli ogrodzeniowych o profilu 3D i średnicy drutu 5 mm ( oczka o wymiarach 200x50mm) montowany na słupach o przekroju z profili 60x40x2mm i wysokości 2400mm Panele o szerokości 2500 mm i wysokości 1710 mm. Panele są jednostronnie zakończone ostrymi pionowymi końcówkami o długości 30 mm, które można umieścić na górze lub dole ogrodzenia (zaleca się wykonać wg specjalnego zlecenia polegającego na tym, iż panel pozbawiony jest górnych końcówek drutów) Wyposażenie placu zabaw w urządzenia do zabaw. Plac zabaw wyposażono w urządzenia (lub ich zestawy) niezbędne do rekreacji ruchowej i ćwiczeń zręcznościowych dla dzieci młodszych w wieku szkolnym: Zestaw zabawowo-sprawnościowy W skład zestawu wchodzą: wieża z dachem czterospadowym, drabinka pozioma, płaszczyzna z siatki łańcuchowej, drabinka pionowa, drabinka pozioma "antenka", drążki gimnastyczne do przewrotów, rura strażacka. Przeplotnia W skład zestawu wchodzą: drabinka linowa, linka wspinaczkowa, ścianka gimnastyczna podwójna Równoważnia Rozmieszczenie urządzeń wyposażenia placów zabaw na nawierzchniach bezpiecznych zaprojektowano w taki sposób, by znajdowały się one od siebie oraz od innych nawierzchni w odległości i strefie bezpiecznej. Urządzenia do placu zabaw należy zakupić jako elementy gotowe. Powinny one posiadać niezbędne atesty bezpieczeństwa.

3 Wyposażenie placu zabaw w elementy dodatkowe: Tablice informacyjne informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bezpiecznego użytkowania Tablica informacyjna z regulaminem Kosze na śmieci- 3 szt Ławki betonowo- drewniane 4szt, wieszak na ubrania i plecaki Wyposażenie placu zabaw w nawierzchnie: nawierzchnia bezpieczna elastyczna kostka gumowa amortyzująca upadek dziecka z wysokości 1,5m- ułożona pod urządzeniami. Kolor pomarańczowy w odcieniu Pantone 152C, RAL: 2011-Tieforange nawierzchnia trawiasta Nawierzchnia z kostki betonowej szarej -istniejąca 5.3. Wytyczne realizacyjne placu zabaw NAWIERZCHNIA TRAWIASTA Projektuje się wyłożenie części powierzchni placu nawierzchnią trawiastą. Należy ją zlokalizować na terenie wyniesionym i pozbawionym lokalnych zagłębień terenu. Nawierzchnia powinna być wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotować teren (usunięcie kamieni, śmieci, korzeni itp.). Po przekopaniu terenu na głębokość szpadla (w przypadku mało urodzajnej ziemi), należy zastosować 10 centymetrową warstwę kompostu, mieszając go z ziemią. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy ograniczyć obrzeżem oraz wyrównać. Podłoże należy przygotować najlepiej na 3 do 5 tygodni przed założeniem trawnika i w tym czasie systematycznie go odchwaszczać. W celu skrócenia tego okresu można zastosować środki chwastobójcze. Zakupu darni lub nasion pod zasiew należy dokonać w ilości większej o 5% niż wynika to z obliczeń powierzchni trawiastej. NAWIERZCHNIA BEZPIECZNA Projektuje się nawierzchnię przepuszczalną, bezpieczną (gumową) do stosowania na zewnątrz (zgodnie z normą), do umieszczenia na niej elementów urządzeń do ćwiczeń ruchowych. Nawierzchnię tą powinien wykonać profesjonalny wykonawca wg rozwiązań systemowych. Nawierzchnię należy układać na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych należy zastosować na nawierzchni spadek ~1,0 %. W przypadku występowania pod projektowaną nawierzchnią gruntów gliniastych należy dodatkowo zastosować warstwę odsączającą. NAWIERZCHNIA KOMUNIKACYJNA Projektuje się zastosowanie na chodniki piesze (ścieżki) nawierzchnię z wyrobów z kostki betonowej Szerokość ścieżek wynosi ~1,2 m. Nawierzchnię w/w ciągów należy ograniczyć obrzeżem betonowym na styku z nawierzchnią trawiastą lub bezpieczną. W celu ułatwienia spływu wód opadowych należy zastosować spadek poprzeczny 1,0 %. Opracował: Mgr. inż. arch. Danuta Orlewska

4 ZESTAWIENIE ELEMENTÓW WYPOSAŻENIA Lp. Element wyposażenia Ozn. na rysunku Nr schematu 1. Zestaw sprawnościowo-zabawowy A Przeplotnia B Równoważnia C Tablica informacyjna/regulamin e,f Ławka g Kosz na śmieci h Wieszak na plecaki i ubrania 1 8. Nawierzchnia bezpieczna 123,7m 2 Ilość SCHEMAT Nr schematu Schemat Nazwa Wymiar Materiał Zestaw sprawnościowozabawowy wieża z dachem czterospadowym, drabinka pozioma, plaszczyzna z siatki łańcuchowej, drabinka pionowa, drabinka pozioma "antenka", drążki gimnastyczne do przewrotów, rura strażacka. Przeplotnia drabinka linowa linka wspinaczkowa ścianka gimnastyczna podwójna 5.00 x 3.60 x 3.20h x Grupa wiekowa 3-14 Wysokość swobodnego upadku 2,5m Przestrzeń minimalna 8,0 x 4,4 m Maksymalna wysokość 2,5 m Równoważnia Grupa wiekowa 3-14 Wysokość swobodnego upadku 0,6m Przestrzeń minimalna 3,0 x 6,3 m drewno sosnowe, elementy metalowe, Konstrukcja wykonana jest z drewna litego o przekroju 90mm x 90mm posadowiona na stopach stalowych ocynkowanych zakotwionych w gruncie przez zabetonowanie.

5 Maksymalna wysokość 0,4 m 4. długośd: 100 cm, szerokośd: 15 cm, wysokośd: 200 cm 5. Ławka betonowa bez oparcia 195,0x45x47cm 6. Kosz na śmieci betonowo- drewniany 42x42x68cm

6 Opis elastycznej nawierzchni Nawierzchnia rekreacyjna, poliuretanowo-gumowa standardowo występująca w elementach o wymiarach 500x500mm i grubości 30mm. Waga jednej płytki minimum 5,9kg (23,8 kg/m 2 ). Nawierzchnia musi być wodoprzepuszczalna, składać się z jednolitej mieszaniny granulatu gumowego SBR oraz kleju poliuretanowego. Opcjonalnie płytka może być pokryta warstwą kolorowego granulatu EPDM. Wierzchnia cześć płytki powinna być gładka po obwodzie sfrezowana. Spód płytki powinien składać się maksymalnie z 16 wystających kwadratowych, gładkich pól imitujących tabliczkę czekolady. Nie dopuszcza się do stosowania płytek posiadających więcej niż 16 wystających pół lub zamiast nich wgłębień gdyż jakość produktu ulegnie wyraźnemu pogorszeniu a także nie gwarantuje stabilnego osadzenia na podłożu. Łączenie elementów nawierzchni następuje dzięki wykorzystaniu okrągłych, karbowanych kołków montażowych o długości nie mniejszej niż 9,5cm. Osiem kołków montażowych jest umieszczanych w dwóch krawędziach każdego elementu nawierzchni. Zaleca się układanie płytek w cegiełkę tj. jeden rząd względem drugiego przesunięty o pół płytki. Wymagane elementy dodatkowe do stosowania po obwodzie układanej nawierzchni: 1 - Płytka cała ze skośnym jednym bokiem 2 - Płytka cała ze skośnymi dwoma bokami - narożnik zew. 3 - Płytka cała z wcięciem - narożnik wew. 4 - Płytka połówka ze skośnym jednym bokiem 5 - Płytka połówka Elastyczna nawierzchnia jest przeznaczona do pokrywania tych miejsc w których istnieje zwiększone ryzyko upadku człowieka np. placach zabaw, placach rekreacji ruchowej, ścieżkach, tarasach, schodach itp. Wymagane kolory nawierzchni: Kolory programu Radosna Szkoła - pomarańczowy ilość123,7 m 2 Wymagane minimalne parametry nawierzchni l.p. Nazwa wartośd 1 Materiał - granulat gumowy - poliuretan 90% 10%

7 2 Waga 23,8 kg/m 2 3 Twardośd wsp. Shore A Gęstośd poprzeczna 780 kg/m³ 5 Wytrzymałośd na rozciąganie 1/A 0,75 N/mm² (DIN53571/A) 6 Wydłużenie przy zerwaniu 1/A 71% (DIN 53571/A) 7 Odpornośd na rozdzieranie brak rozdarcia (48h, 50 pphm;25ºc, 02/10 % wydłużenie) 8 Wytrzymałośd na pęknięcia w niskiej temperaturze brak pęknięd (24h, temp. -40ºC) 9 Ognioodpornośd klasa B2 zgodnie z normą DIN Współczynnik przepuszczania ciepła 1,96 10 przekracza wartośd ok. 3,6 11 Wartośd przewodzenia ciepła 0,08 W/m 2 k 12 Współczynnik rozpuszczalności zgodny z normą EN Trwałośd odporne na działanie kwasów i rozpuszczalników 14 Opornośd powierzchniowa min. 10 Ω (napięcie testowe 1000 V) 15 Mrozoodpornośd brak rozdarcia (65 ShA) 2. Wymagane dokumenty dotyczące nawierzchni - Atest Higieniczny PZH - Certyfikat na bezpieczeństwo upadku z wysokości do 1,0m uzyskany zgodnie z EN-PN Karta techniczna produktu - Gwarancja na minimum 24 miesiące potwierdzona przez producenta lub jego przedstawiciela 3. Charakterystyka podbudowy Elementy nawierzchni mogą być instalowane na równych i stabilnych podłożach np. wylewka betonowa. W przypadku podbudowy betonowej należy wykonać odpowiednio wyprofilowane spadki podłużne i poprzeczne, odchyłki mierzone łatą o dł. 2 m. nie powinny być większe niż 2mm. Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, piasku itp. Nie może być zaolejone (plamy należy usunąć).

8 Podbudowa betonowa powinna być wolna od mleczka cementowego, pyłu, szorstka, nie posiadać odspojonych odłamków. 4. Przykładowa konstrukcja nawierzchni: - elastyczna nawierzchnia gr. 3 cm - beton B20 (ze spadkiem 1,0%) gr. 12cm - piasek zagęszczony do Id > 0,5 gr. 15 cm - grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Nawierzchnia obramowane będą elastycznym obrzeżem o wymiarach 1000x250x50mm lub betonowym z elastyczną nakładką o wymiarach 1000x280x60mm na ławie betonowej zwykłej. 5. Sposób układania nawierzchni Gotowe płyty są układane ręcznie w sposób przemienny na stabilnej podbudowie. Trwałe łączenie elementów nawierzchni następuje dzięki wykorzystaniu specjalnie karbowanych kołków montażowych φ8mm x 95mm. Osiem kołków montażowych jest umieszczanych w dwóch krawędziach każdego elementu nawierzchni. Każdy element trwale łączy ze sobą cztery kolejne elementy. Płytki można przyklejać do podłoża lub łączyć ze sobą systemowym klejem. Do wykończenia powierzchni można użyć elementy wykończeniowe (do wyboru jest 5 rodzajów płytek) lub obrzeża poliuretanowe lub betonowe z elastyczną nakładką. 6. Warunki niezbędne do prawidłowej instalacji nawierzchni Prace powinny być wykonywane przez cały czas instalacji w temperaturze powyżej +7 o C oraz przy braku opadów atmosferycznych. W przypadku konieczności klejenia nawierzchni należy zwrócić uwagę aby podczas wykonywania prac bezwzględnie przestrzegać aby wilgotność otoczenia oscylowała w przedziale 40-90%, a temperatura podłoża powinna być wyższa o co najmniej 3 o C od panującej w danym miejscu temperatury punktu rosy. 7. Sposób przeprowadzenia odbioru nawierzchni - Nawierzchnia powinna posiadać wymaganą grubość celem zapewnienia bezpieczeństwa upadków z żądanej wysokości. - Płytki elastyczne powinny posiadać jednorodną fakturę zewnętrzną. - Szczeliny pomiędzy płytkami nie powinny być większe niż ok. 5mm. - Równość nawierzchni powinna mieścić się w przedziale +/- 5 mm na łacie 2 m. 8. Sposób użytkowania i konserwacji nawierzchni - Elementy są nawierzchniami rekreacyjnymi i do tego celu powinny służyć

9 - Należy dbać, aby na nawierzchni nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować uszkodzenie nawierzchni - Należy unikać wnoszenia na nawierzchnię ziemi lub błota a także systematycznie usuwać pojawiające się na nawierzchni zabrudzenia i śmieci (liście, kamienie, papiery, błoto, śmieci, igliwie...) Użytkownik powinien prowadzić bieżącą pielęgnację nawierzchni - Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie nawierzchni - Nie należy ustawiać bezpośrednio na nawierzchni żadnych obiektów o ostrych krawędziach. - Nawierzchnia nie nadaje się do jazdy na łyżworolkach, rowerach, motorach itp. - Przejazd samochodami ( policja, straż, pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany - również ze względu na nośność podbudowy. - Nie dopuszczać do sytuacji aby nawierzchnia znajdowała się w wodzie np. poprzez nie prawidłowe wyprofilowanie podłoża nieprzepuszczalnego lub nie zastosowania odwodnienia w podłożu przepuszczalnym. - W przypadku zabrudzenia nawierzchni ziemią, piaskiem czy błotem należy nawierzchnię oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. - Do gruntownego czyszczenia zalecamy stosowanie beztłuszczowego aktywnego detergentu. - Kolorowe nawierzchnie mogą być odnawiane poprzez użycie specjalnej powłoki w sprayu. - W przypadku płytek z nakładką wykonaną z granulatu EPDM, silne zabrudzenia spowodowane czynnikami środowiska mogą być ścierane. - Odbarwienia mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie płytek. - Tolerancja produkcyjna grubości nawierzchni wynosi +/- 3 mm. - Istnieje możliwość występowania nieznacznych różnic w kolorystyce poszczególnych elementów gumowych, należących do różnych partii produkcyjnych. - Miejscowe wytarcia w miejscach najbardziej eksploatowanych mogą skutkować przebarwieniem lub wykruszeniem nawierzchni co jest widoczne przede wszystkim na dużych powierzchniach. Przebarwienia lub wykruszenia są naturalnym procesem eksploatacyjnym i w żaden sposób nie wpływają na jakość eksploatacji obiektu. Wszelkie informacje zawarte w tym dokumencie są podawane w dobrej wierze i mają charakter ogólny. Jako że faktyczny stan nawierzchni jak też sposób użytkowania jest zróżnicowany i jest poza naszą kontrolą, nasze sugestie, bez względu na to czy zostały przekazane ustnie, na piśmie, nie zwalniają użytkownika od konieczności dbałości o produkt. UWAGI! - Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. - Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) - Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami.

10 Opis betonowego krawężnika z nakładką Krawężnik betonowy z gumową nakładką poliuretanowo-gumową występuje w elementach o wymiarach: 1000x280x60mm. Krawężnik w głównej części wykonany jest z betonu. Na wierzchniej części znajduję się 3cm nakładka, wykonana z mieszaniny granulatu gumowego SBR oraz kleju poliuretanowego. Przeznaczenie krawężnika to wyznaczenie placów zabaw, boisk sportowych, ścieżek rekreacyjnych itp. Kolory programu Radosna Szkoła - pomarańczowy Parametry nakładki l.p. Nazwa Wartośd 1 Materiał nakładki - granulat gumowy - poliuretan 90% 10% 2 Waga (wysokośd 400/600/800/1000mm) 36 kg/sztuka 3 Twardośd wsp. Shore A Gęstośd poprzeczna 780 kg/m³ 5 Wytrzymałośd na rozciąganie 1/A 0,75 N/mm² (DIN53571/A) 6 Wydłużenie przy zerwaniu 1/A 71% (DIN 53571/A) 7 Odpornośd na rozdzieranie brak rozdarcia (48h, 50 pphm;25ºc, 02/10 % wydłużenie) 8 Wytrzymałośd na pęknięcia w niskiej temperaturze brak pęknięd (24h, temp. -40ºC) 9 Ognioodpornośd klasa B2 zgodnie z normą DIN Współczynnik przepuszczania ciepła 1,96 10 przekracza wartośd ok. 3,6 11 Wartośd przewodzenia ciepła 0,08 W/m 2 k 12 Współczynnik rozpuszczalności zgodny z normą EN Trwałośd odporne na działanie kwasów i rozpuszczalników 14 Opornośd powierzchniowa min. 10 Ω (napięcie testowe 1000 V)

11 15 Mrozoodpornośd brak rozdarcia (65 ShA) 2. Wymagane dokumenty dotyczące nawierzchni - Atest Higieniczny PZH - Karta techniczna produktu 3. Charakterystyka podbudowy Montaż krawężnika następuje poprzez umieszczenie w ziemi lub ławie betonowej. W wypadku instalacji w ziemi podłoże powinno być bardzo dobrze zagęszczone. 4. Sposób montażu krawężnika Gotowe elementy montuje się ręcznie w ziemi lub ławie betonowej. 5. Warunki niezbędne do prawidłowej instalacji krawężnika Prace powinny być wykonywane przez cały czas instalacji w temperaturze powyżej +7 o C oraz przy braku opadów atmosferycznych. W przypadku konieczności klejenia krawężnika należy zwrócić uwagę aby podczas wykonywania prac bezwzględnie przestrzegać aby wilgotność otoczenia oscylowała w przedziale 40-90%, a temperatura podłoża powinna być wyższa o co najmniej 3 o C od panującej w danym miejscu temperatury punktu rosy. 6. Sposób przeprowadzenia odbioru krawężnika - Krawężnik powinien posiadać wymagane wymiary. - Krawężnik powinien posiadać jednorodną fakturę zewnętrzną. - Równość ułożonego krawężnika zależy od równości podłoża oraz wymogów określonych w projekcie. 7. Sposób użytkowania i konserwacji krawężnika - Należy dbać, aby na krawężniku nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować jego uszkodzenie

12 - Należy unikać nanoszenia na krawężnik ziemi lub błota a także systematycznie usuwać pojawiające się na niej zabrudzenia i śmieci. Użytkownik powinien prowadzić bieżącą pielęgnację krawężnika - Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie krawężnika - Nie należy ustawiać bezpośrednio na krawężniku żadnych obiektów o ostrych krawędziach. - Nie dopuszczać do sytuacji aby krawężnik znajdował się w wodzie - W przypadku zabrudzenia krawężnika ziemią, piaskiem czy błotem należy ją oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. - Odbarwienia nakładki mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie krawężnika. - Nawierzchnia nie nadaje się do jazdy przez łyżworolki, rowery, motory itp. - Tolerancja produkcyjna grubości krawężnika wynosi +/- 3 mm. - Istnieje możliwość występowania nieznacznych różnic w kolorystyce poszczególnych elementów gumowych, należących do różnych partii produkcyjnych. - Miejscowe wytarcia i wykruszenia nakładki w miejscach najbardziej eksploatowanych mogą skutkować przebarwieniem. Przebarwienia i wykruszenia są naturalnym procesem eksploatacyjnym i w żaden sposób nie wpływają na jakość eksploatacji obiektu. Wszelkie informacje zawarte w tym dokumencie są podawane w dobrej wierze i mają charakter ogólny. Jako że faktyczny stan nawierzchni jak też sposób użytkowania jest zróżnicowany i jest poza naszą kontrolą, nasze sugestie, bez względu na to czy zostały przekazane ustnie, na piśmie, nie zwalniają użytkownika od konieczności dbałości o produkt. UWAGI! - Krawężniki powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. - Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) - Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Opis elastycznej nawierzchni Nawierzchnią rekreacyjno-sportową, poliuretanowogumowa występująca w elementach o wymiarach

13 225x225mm o jednolitej grubości 45mm. Jeden element imituje literę L. Nawierzchnia jest wodoprzepuszczalna, składa się z mieszaniny granulatu gumowego SBR oraz kleju poliuretanowego. Łączenie ze sobą elementów nawierzchni polega na wykorzystaniu specyficznej budowy nawierzchni. Nawierzchnia jest klejona ręcznie lub układana na stabilnej i równej podbudowie. Nawierzchnia jest przeznaczona do pokrywania boisk, placów rekreacji ruchowej, ścieżek itp. Wymagane kolory nawierzchni: Kolory programu Radosna Szkoła - pomarańczowy ilość m 2 Wymagane parametry nawierzchni l.p. Nazwa Wartośd 1 Materiał - granulat gumowy - poliuretan 90% 10% 2 Waga 29,70 kg/m 2 3 Twardośd wsp. Shore A Gęstośd poprzeczna 780 kg/m³ 5 Wytrzymałośd na rozciąganie 1/A 0,75 N/mm² (DIN53571/A) 6 Wydłużenie przy zerwaniu 1/A 71% (DIN 53571/A) 7 Odpornośd na rozdzieranie brak rozdarcia (48h, 50 pphm;25ºc, 02/10 % wydłużenie) 8 Wytrzymałośd na pęknięcia w niskiej temperaturze brak pęknięd (24h, temp. -40ºC) 9 Ognioodpornośd klasa B2 zgodnie z normą DIN Współczynnik przepuszczania ciepła 1,96 10 przekracza wartośd ok. 3,6 11 Wartośd przewodzenia ciepła 0,08 W/m 2 k 12 Współczynnik rozpuszczalności zgodny z normą EN Trwałośd odporne na działanie kwasów i rozpuszczalników 14 Opornośd powierzchniowa min. 10 Ω (napięcie testowe 1000 V) 15 Mrozoodpornośd brak rozdarcia (65 ShA)

14 Wymagane dokumenty dotyczące nawierzchni: - Atest Higieniczny PZH - Karta techniczna produktu - Autoryzacja producenta nawierzchni lub Przedstawiciela producenta nawierzchni na terenie Polski. Charakterystyka podbudowy Elementy nawierzchni mogą być instalowane na równych i stabilnych podłożach np. wykonanych z płyty betonowej. W przypadku podbudowy betonowej należy wykonać odpowiednio wyprofilowane spadki podłużne i poprzeczne, odchyłki mierzone łatą o dł. 2 m. nie powinny być większe niż 2mm. Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, piasku itp. Nie może być zaolejone (plamy należy usunąć). Podbudowa betonowa powinna być wolna od mleczka cementowego, szorstka, nie posiadać odspojonych odłamków. Konstrukcja nawierzchni wariant I - nawierzchnia bezpieczna poliuretanowa gr. 4,5 cm - beton B20 (ze spadkiem 1,0%) gr. 12cm - piasek zagęszczony do Id > 0,5 21 gr. 15 cm - grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Konstrukcja nawierzchni - wariant II: - elastyczna nawierzchnia gr. 4,5 cm - warstwa wyrównawcza kliniec 0-4mm gr. 3cm - kruszywo łamane 8-16mm gr. 15 cm - grunt rodzimy (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Nawierzchnia obramowane będą obrzeżem na ławie betonowej zwykłej. Wody opadowe odprowadzane będą poprzez odwodnienie liniowe do kanalizacji deszczowej. Sposób układania nawierzchni

15 Gotowe elementy o wymiarach 225x225x45mm wykonane z granulatu gumowego połączonego poliuretanowym lepiszczem są układane ręcznie na równej stabilnej podbudowie. Powierzchnia powinna być obramowana obrzeżem. Trwałe łączenie elementów nawierzchni następuje dzięki instalacji dopasowywaniu elementów przy wykorzystaniu charakterystycznego kształtu litera L. Nawierzchnię można kleić do podłoża przy użyciu systemowego kleju. Warunki niezbędne do prawidłowej instalacji nawierzchni Prace powinny być wykonywane w temperaturze powyżej +2 o C oraz przy braku opadów atmosferycznych. W przypadku konieczności klejenia nawierzchni należy zwrócić uwagę aby podczas wykonywania prac bezwzględnie przestrzegać aby wilgotność otoczenia oscylowała w przedziale 40-90%, a temperatura podłoża powinna być wyższa o co najmniej 3 o C od panującej w danym miejscu temperatury punktu rosy. Sposób użytkowania nawierzchni - Elementy są nawierzchniami sportowo-rekreacyjnymi i do tego celu powinny służyć - Należy dbać, aby na nawierzchni nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować uszkodzenie nawierzchni - Należy unikać wnoszenia na nawierzchnię ziemi lub błota a także systematycznie usuwać pojawiające się na nawierzchni zabrudzenia i śmieci (liście, kamienie, papiery, błoto, śmieci, igliwie...) Użytkownik powinien prowadzić bieżącą pielęgnację nawierzchni - Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie nawierzchni - Nie należy ustawiać bezpośrednio na nawierzchni żadnych obiektów o ostrych krawędziach. - Nawierzchnia nie nadaje się do jazdy na łyżworolkach, rowerach, motorach itp. - Przejazd samochodami ( policja, straż, pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany - również ze względu na nośność podbudowy. - Nie dopuszczać do sytuacji aby nawierzchnia znajdowała się w wodzie np. poprzez nie prawidłowe wyprofilowanie podłoża nieprzepuszczalnego lub nie zastosowania odwodnienia w podłożu przepuszczalnym. - Nie stosowanie się do powyższej instrukcji będzie skutkowało - utratą gwarancji. Uwagi - W przypadku zabrudzenia nawierzchni ziemią, piaskiem czy błotem należy nawierzchnię oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. - Do gruntownego czyszczenia zalecamy stosowanie beztłuszczowego aktywnego detergentu.

16 - Kolorowe nawierzchnie mogą być odnawiane poprzez użycie specjalnej powłoki w sprayu. - Odbarwienia mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie płytek. - Tolerancja produkcyjna grubości nawierzchni wynosi +/- 2 mm. - Istnieje możliwość występowania nieznacznych różnic w kolorystyce poszczególnych elementów gumowych, należących do różnych partii produkcyjnych - Miejscowe wytarcia w miejscach najbardziej eksploatowanych mogą skutkować przebarwieniem nawierzchni co jest widoczne przede wszystkim na dużych powierzchniach. Przebarwienia są naturalnym procesem eksploatacyjnym i w żaden sposób nie wpływają na jakość eksploatacji obiektu. Wszelkie informacje zawarte w tym dokumencie są podawane w dobrej wierze i mają charakter ogólny. Jako że faktyczny stan nawierzchni jak też sposób użytkowania jest zróżnicowany i jest poza naszą kontrolą, nasze sugestie, bez względu na to czy zostały przekazane ustnie, na piśmie, nie zwalniają użytkownika od konieczności dbałości o produkt.

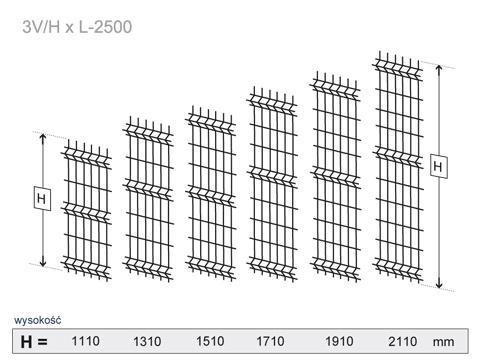

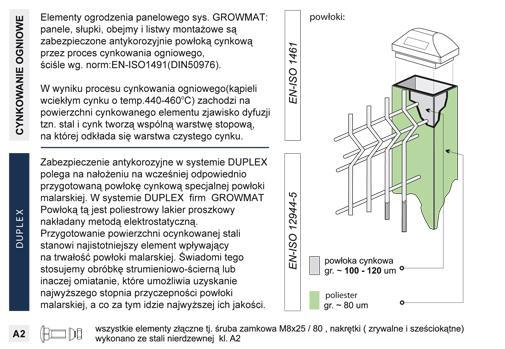

17 Ogrodzenia panelowe Ogrodzenie panelowe wykonywane jest z najwyższej jakości stali, pokrywane doskonałą wysokotechnologiczną powłoką antykorozyjną zapewniającą długoletnie używanie elementów ogrodzenia bez konieczności konserwacji. Dodatkowo, kompletny system paneli o różnych wzorach i wysokościach wygodnych w montażu pozwala w sposób optymalny dostosować wygląd ogrodzenia do kształtu budynku i otoczenia. Parametry: Panele ogrodzeniowe wykonane z prętów stalowych zgrzewanych punktowo o prostokątnych oczkach, montowane na słupach o profilu zamkniętym lub kształtowniku za pomocą dostępnych akcesorii. Zabezpieczenie antykorozyjne: ocynk ogniowy, ocynk ogniowy + powłoka poliestrowa (pokrycie stali ocynkowanej farbami poliestrowymi nadaje ogrodzeniu wyjątkową odporność na czynniki atmosferyczne i gwarantuje długoletnie użytkowanie). Ogrodzenie charakteryzuje się łatwym i szybkim montażem (ogrodzenie można montować na terenie o zmiennym nachyleniu do 45º). Zastosowanie: Polecane do profesjonalnego ogrodzenia placu zabaw, ogrodów, parków, obiektów biurowych i magazynowych, obiektów użyteczności publicznej, obiektów sportowych oraz posesji prywatnych.

18

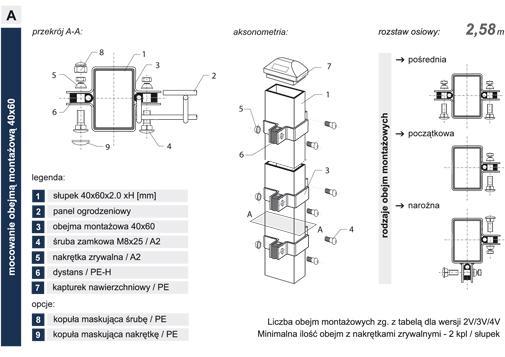

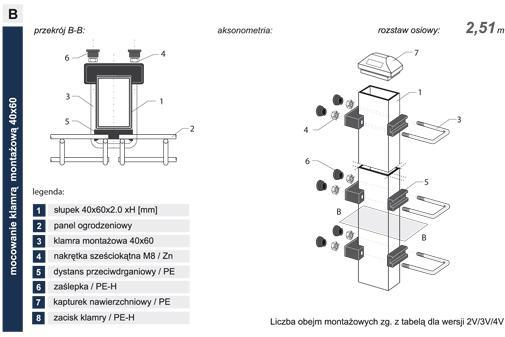

19 lub

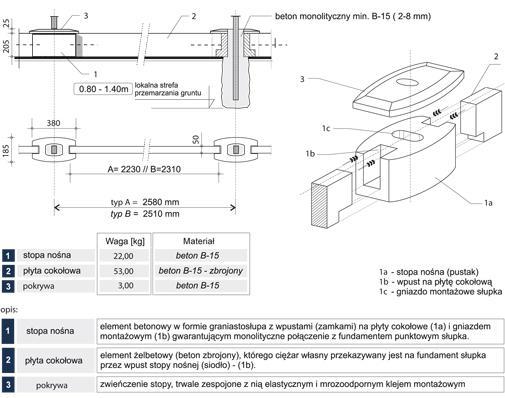

20 Uwagi: Panele ogrodzeniowe przeznaczone do wykonania ogrodzenia terenów szkół, przedszkoli przystanków autobusowych i innych zaleca się wykonać wg specjalnego zlecenia polegającego na tym, iż panel pozbawiony jest górnych końcówek drutów (grzebienia),zapobiegamy w ten spób ewentualnej możliwości zranienia osób mogących w sposób niedozwolony przechodzić przez ogrodzenie.

21 Furtki Integralną częścią systemu ogrodzeń panelowych są furtki i słupki. Poprzez różne opcje wypełnienia: kształtowniki 25x25 [mm] lub panele 2V, 3V, 4V - wszystkie elementy ogrodzenia świetnie do siebie pasują.

22 Uwaga! Należy zastosować system o analogicznych lub podobnych parametrach jak przedstawiony powyżej
