OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIE PLACU ZABAW

Transkrypt

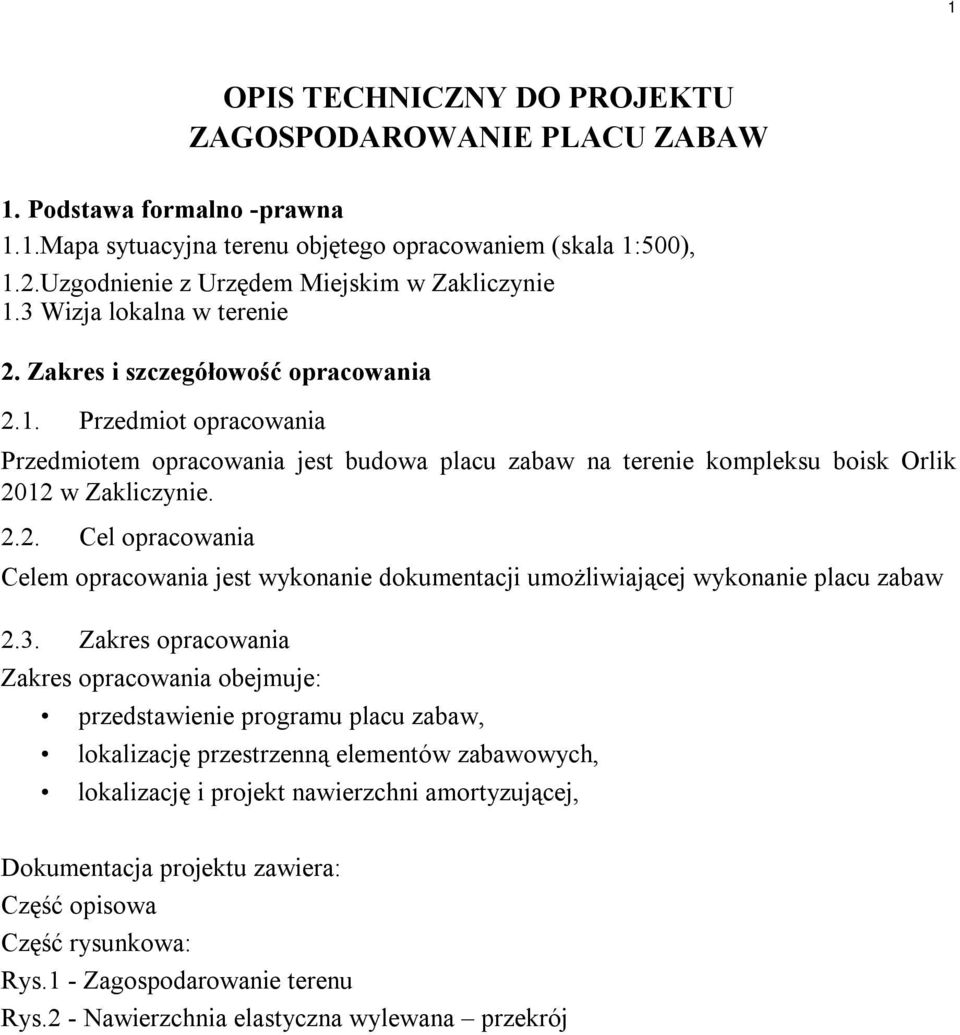

1 1 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIE PLACU ZABAW 1. Podstawa formalno -prawna 1.1.Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), 1.2.Uzgodnienie z Urzędem Miejskim w Zakliczynie 1.3 Wizja lokalna w terenie 2. Zakres i szczegółowość opracowania 2.1. Przedmiot opracowania Przedmiotem opracowania jest budowa placu zabaw na terenie kompleksu boisk Orlik 2012 w Zakliczynie Cel opracowania Celem opracowania jest wykonanie dokumentacji umożliwiającej wykonanie placu zabaw 2.3. Zakres opracowania Zakres opracowania obejmuje: przedstawienie programu placu zabaw, lokalizację przestrzenną elementów zabawowych, lokalizację i projekt nawierzchni amortyzującej, Dokumentacja projektu zawiera: Część opisowa Część rysunkowa: Rys.1 - Zagospodarowanie terenu Rys.2 - Nawierzchnia elastyczna wylewana przekrój

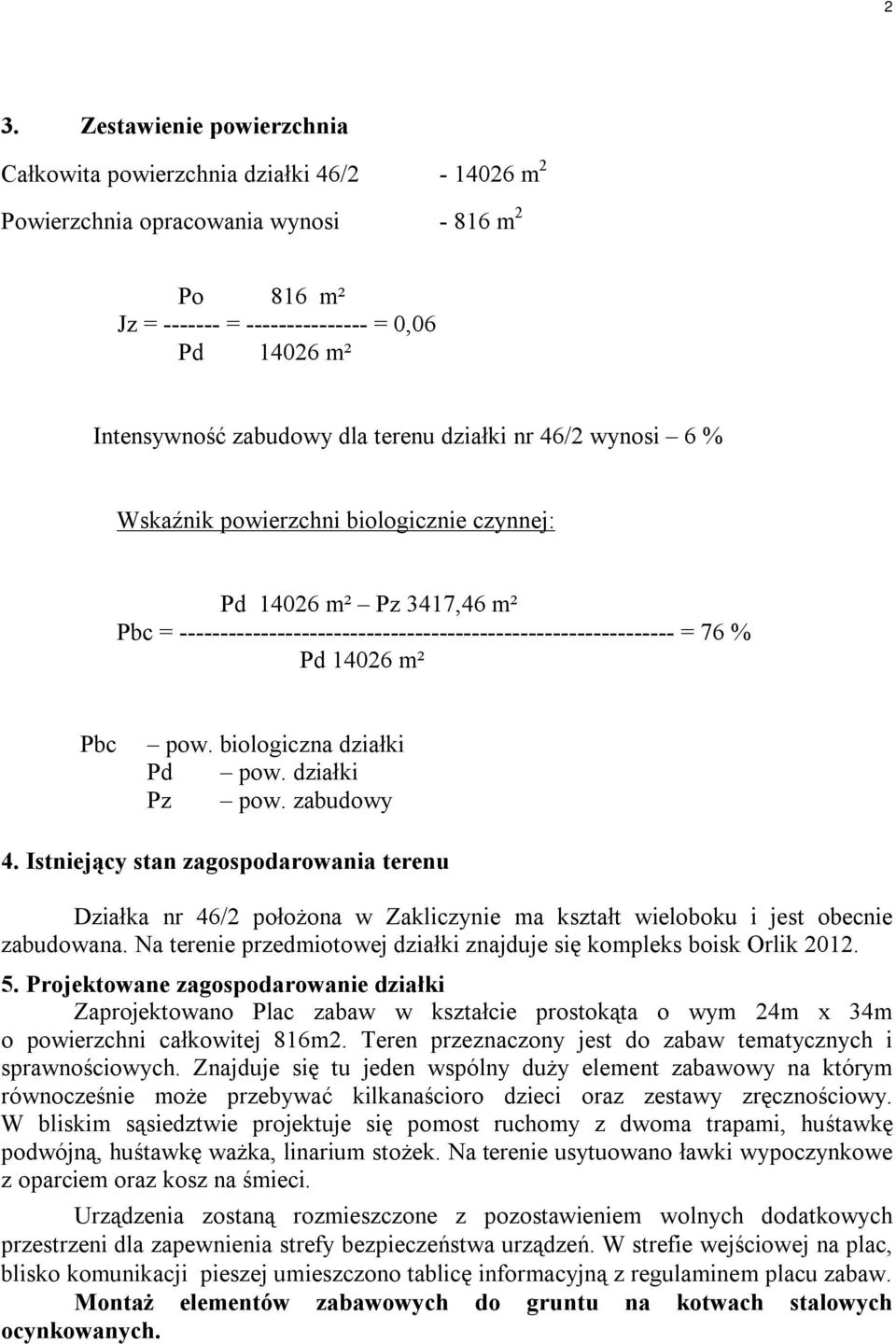

2 2 3. Zestawienie powierzchnia Całkowita powierzchnia działki 46/ m 2 Powierzchnia opracowania wynosi m 2 Po 816 m² Jz = = = 0,06 Pd m² Intensywność zabudowy dla terenu działki nr 46/2 wynosi 6 % Wskaźnik powierzchni biologicznie czynnej: Pd m² Pz 3417,46 m² Pbc = = 76 % Pd m² Pbc pow. biologiczna działki Pd pow. działki Pz pow. zabudowy 4. Istniejący stan zagospodarowania terenu Działka nr 46/2 położona w Zakliczynie ma kształt wieloboku i jest obecnie zabudowana. Na terenie przedmiotowej działki znajduje się kompleks boisk Orlik Projektowane zagospodarowanie działki Zaprojektowano Plac zabaw w kształcie prostokąta o wym 24m x 34m o powierzchni całkowitej 816m2. Teren przeznaczony jest do zabaw tematycznych i sprawnościowych. Znajduje się tu jeden wspólny duży element zabawowy na którym równocześnie może przebywać kilkanaścioro dzieci oraz zestawy zręcznościowy. W bliskim sąsiedztwie projektuje się pomost ruchomy z dwoma trapami, huśtawkę podwójną, huśtawkę ważka, linarium stożek. Na terenie usytuowano ławki wypoczynkowe z oparciem oraz kosz na śmieci. Urządzenia zostaną rozmieszczone z pozostawieniem wolnych dodatkowych przestrzeni dla zapewnienia strefy bezpieczeństwa urządzeń. W strefie wejściowej na plac, blisko komunikacji pieszej umieszczono tablicę informacyjną z regulaminem placu zabaw. Montaż elementów zabawowych do gruntu na kotwach stalowych ocynkowanych.

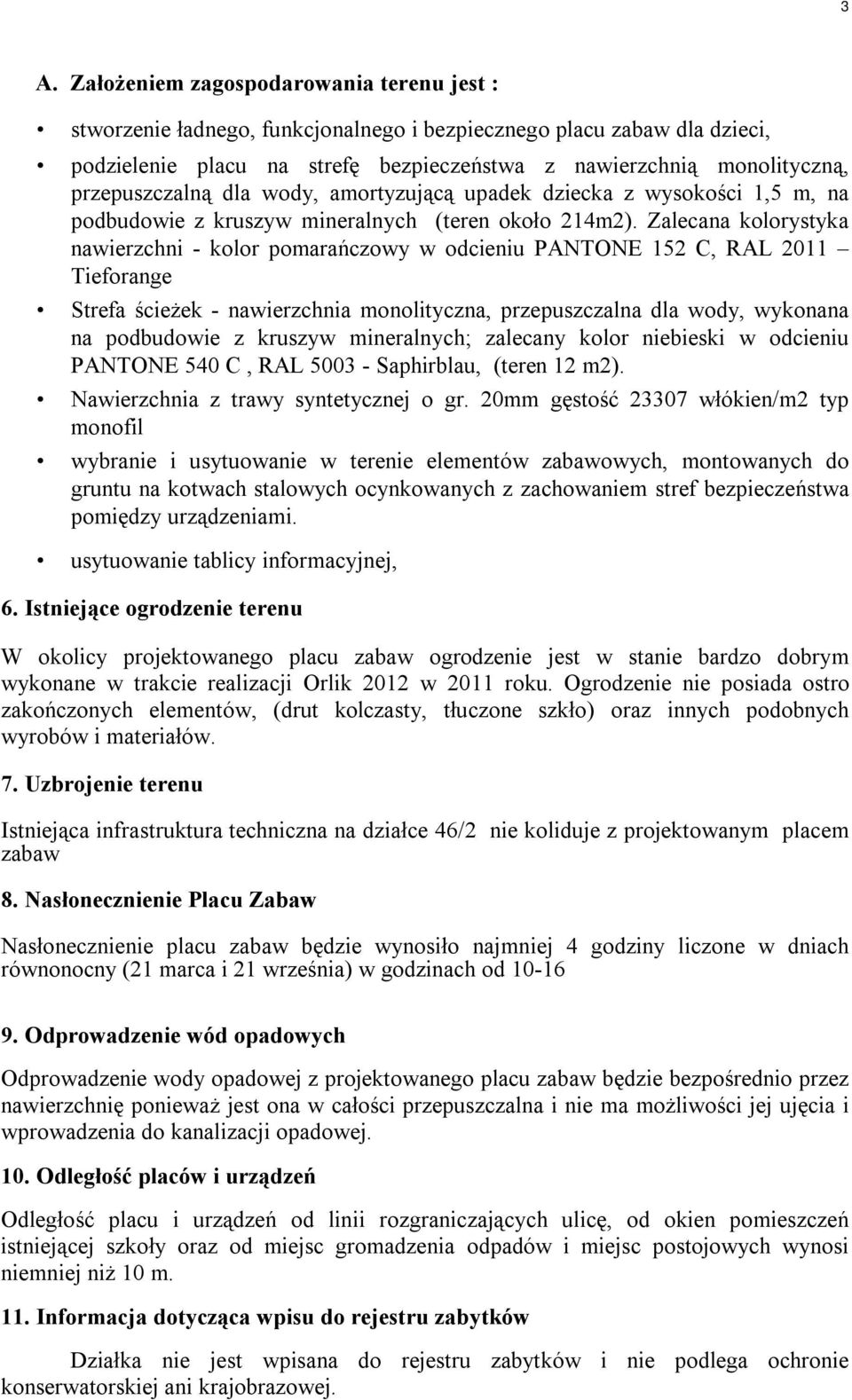

3 3 A. Założeniem zagospodarowania terenu jest : stworzenie ładnego, funkcjonalnego i bezpiecznego placu zabaw dla dzieci, podzielenie placu na strefę bezpieczeństwa z nawierzchnią monolityczną, przepuszczalną dla wody, amortyzującą upadek dziecka z wysokości 1,5 m, na podbudowie z kruszyw mineralnych (teren około 214m2). Zalecana kolorystyka nawierzchni - kolor pomarańczowy w odcieniu PANTONE 152 C, RAL 2011 Tieforange Strefa ścieżek - nawierzchnia monolityczna, przepuszczalna dla wody, wykonana na podbudowie z kruszyw mineralnych; zalecany kolor niebieski w odcieniu PANTONE 540 C, RAL Saphirblau, (teren 12 m2). Nawierzchnia z trawy syntetycznej o gr. 20mm gęstość włókien/m2 typ monofil wybranie i usytuowanie w terenie elementów zabawowych, montowanych do gruntu na kotwach stalowych ocynkowanych z zachowaniem stref bezpieczeństwa pomiędzy urządzeniami. usytuowanie tablicy informacyjnej, 6. Istniejące ogrodzenie terenu W okolicy projektowanego placu zabaw ogrodzenie jest w stanie bardzo dobrym wykonane w trakcie realizacji Orlik 2012 w 2011 roku. Ogrodzenie nie posiada ostro zakończonych elementów, (drut kolczasty, tłuczone szkło) oraz innych podobnych wyrobów i materiałów. 7. Uzbrojenie terenu Istniejąca infrastruktura techniczna na działce 46/2 nie koliduje z projektowanym placem zabaw 8. Nasłonecznienie Placu Zabaw Nasłonecznienie placu zabaw będzie wynosiło najmniej 4 godziny liczone w dniach równonocny (21 marca i 21 września) w godzinach od Odprowadzenie wód opadowych Odprowadzenie wody opadowej z projektowanego placu zabaw będzie bezpośrednio przez nawierzchnię ponieważ jest ona w całości przepuszczalna i nie ma możliwości jej ujęcia i wprowadzenia do kanalizacji opadowej. 10. Odległość placów i urządzeń Odległość placu i urządzeń od linii rozgraniczających ulicę, od okien pomieszczeń istniejącej szkoły oraz od miejsc gromadzenia odpadów i miejsc postojowych wynosi niemniej niż 10 m. 11. Informacja dotycząca wpisu do rejestru zabytków Działka nie jest wpisana do rejestru zabytków i nie podlega ochronie konserwatorskiej ani krajobrazowej.

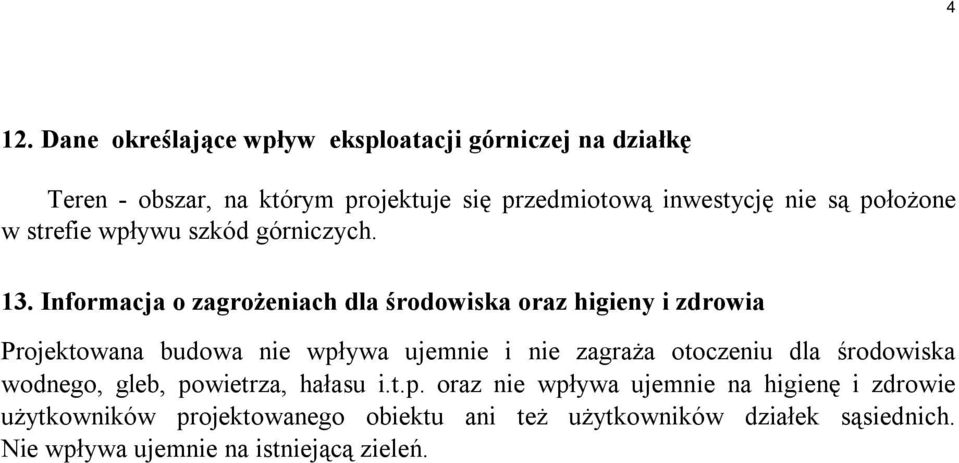

4 4 12. Dane określające wpływ eksploatacji górniczej na działkę Teren - obszar, na którym projektuje się przedmiotową inwestycję nie są położone w strefie wpływu szkód górniczych. 13. Informacja o zagrożeniach dla środowiska oraz higieny i zdrowia Projektowana budowa nie wpływa ujemnie i nie zagraża otoczeniu dla środowiska wodnego, gleb, powietrza, hałasu i.t.p. oraz nie wpływa ujemnie na higienę i zdrowie użytkowników projektowanego obiektu ani też użytkowników działek sąsiednich. Nie wpływa ujemnie na istniejącą zieleń.

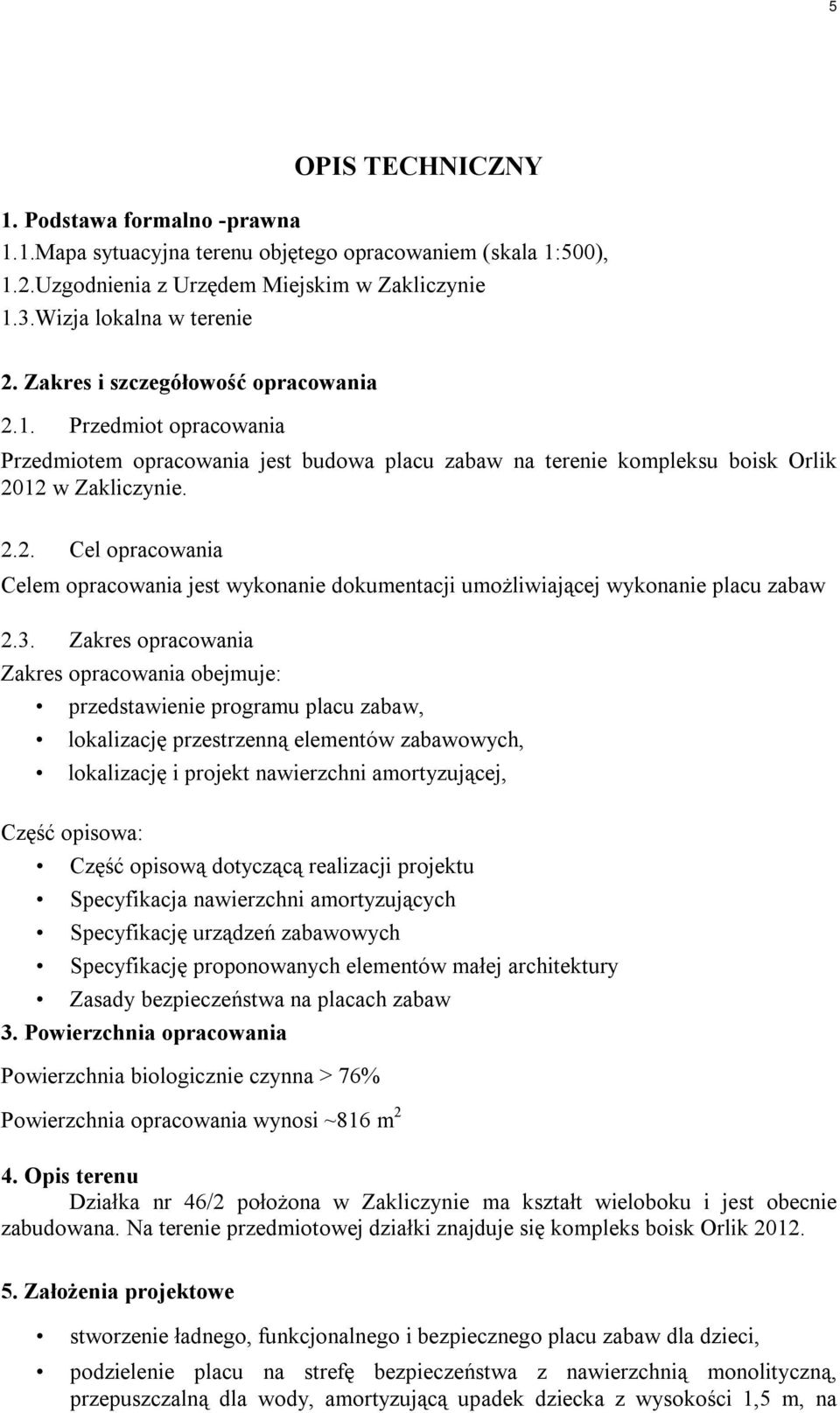

5 5 OPIS TECHNICZNY 1. Podstawa formalno -prawna 1.1.Mapa sytuacyjna terenu objętego opracowaniem (skala 1:500), 1.2.Uzgodnienia z Urzędem Miejskim w Zakliczynie 1.3.Wizja lokalna w terenie 2. Zakres i szczegółowość opracowania 2.1. Przedmiot opracowania Przedmiotem opracowania jest budowa placu zabaw na terenie kompleksu boisk Orlik 2012 w Zakliczynie Cel opracowania Celem opracowania jest wykonanie dokumentacji umożliwiającej wykonanie placu zabaw 2.3. Zakres opracowania Zakres opracowania obejmuje: przedstawienie programu placu zabaw, lokalizację przestrzenną elementów zabawowych, lokalizację i projekt nawierzchni amortyzującej, Część opisowa: Część opisową dotyczącą realizacji projektu Specyfikacja nawierzchni amortyzujących Specyfikację urządzeń zabawowych Specyfikację proponowanych elementów małej architektury Zasady bezpieczeństwa na placach zabaw 3. Powierzchnia opracowania Powierzchnia biologicznie czynna > 76% Powierzchnia opracowania wynosi ~816 m 2 4. Opis terenu Działka nr 46/2 położona w Zakliczynie ma kształt wieloboku i jest obecnie zabudowana. Na terenie przedmiotowej działki znajduje się kompleks boisk Orlik Założenia projektowe stworzenie ładnego, funkcjonalnego i bezpiecznego placu zabaw dla dzieci, podzielenie placu na strefę bezpieczeństwa z nawierzchnią monolityczną, przepuszczalną dla wody, amortyzującą upadek dziecka z wysokości 1,5 m, na

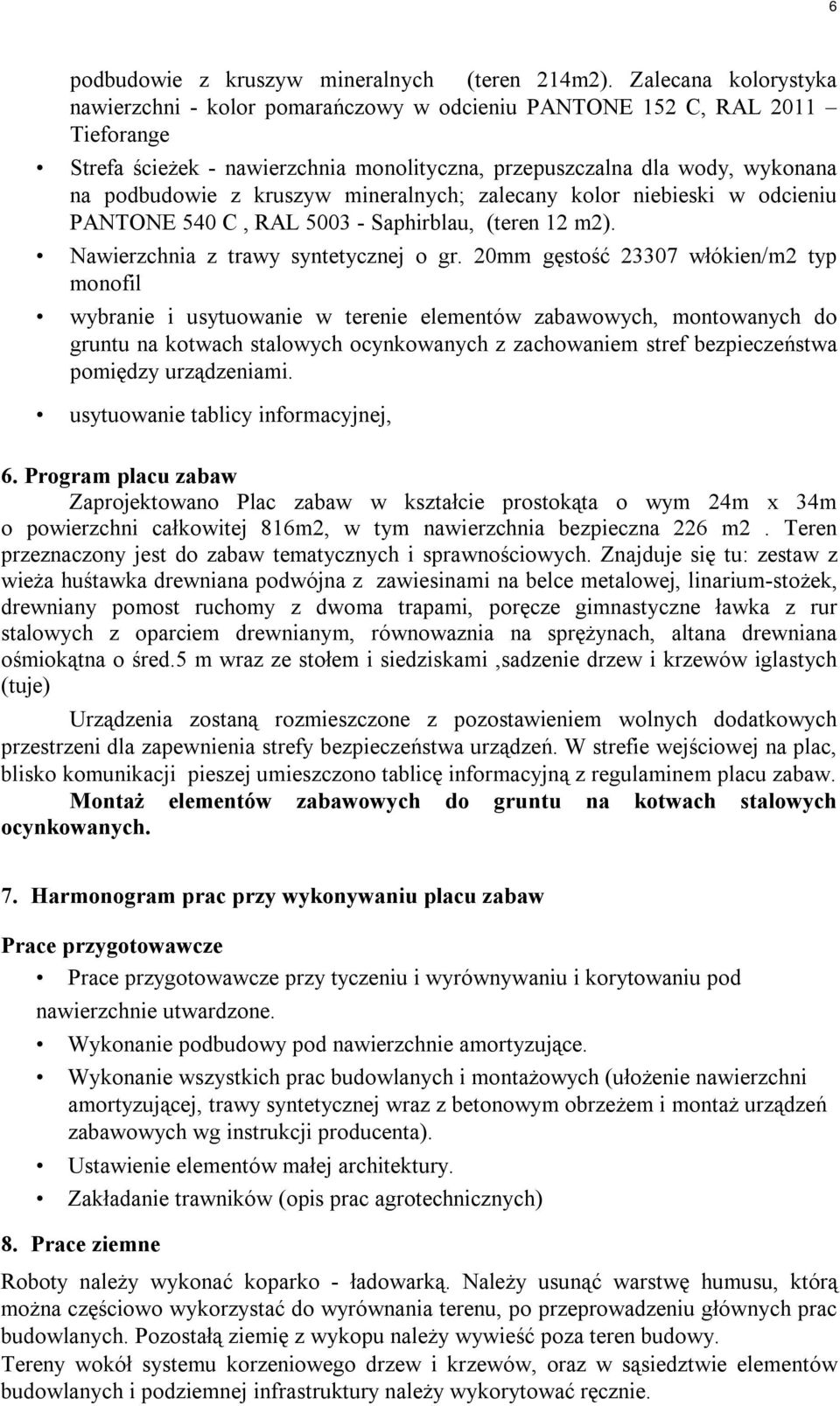

6 6 podbudowie z kruszyw mineralnych (teren 214m2). Zalecana kolorystyka nawierzchni - kolor pomarańczowy w odcieniu PANTONE 152 C, RAL 2011 Tieforange Strefa ścieżek - nawierzchnia monolityczna, przepuszczalna dla wody, wykonana na podbudowie z kruszyw mineralnych; zalecany kolor niebieski w odcieniu PANTONE 540 C, RAL Saphirblau, (teren 12 m2). Nawierzchnia z trawy syntetycznej o gr. 20mm gęstość włókien/m2 typ monofil wybranie i usytuowanie w terenie elementów zabawowych, montowanych do gruntu na kotwach stalowych ocynkowanych z zachowaniem stref bezpieczeństwa pomiędzy urządzeniami. usytuowanie tablicy informacyjnej, 6. Program placu zabaw Zaprojektowano Plac zabaw w kształcie prostokąta o wym 24m x 34m o powierzchni całkowitej 816m2, w tym nawierzchnia bezpieczna 226 m2. Teren przeznaczony jest do zabaw tematycznych i sprawnościowych. Znajduje się tu: zestaw z wieża huśtawka drewniana podwójna z zawiesinami na belce metalowej, linarium-stożek, drewniany pomost ruchomy z dwoma trapami, poręcze gimnastyczne ławka z rur stalowych z oparciem drewnianym, równowaznia na sprężynach, altana drewniana ośmiokątna o śred.5 m wraz ze stołem i siedziskami,sadzenie drzew i krzewów iglastych (tuje) Urządzenia zostaną rozmieszczone z pozostawieniem wolnych dodatkowych przestrzeni dla zapewnienia strefy bezpieczeństwa urządzeń. W strefie wejściowej na plac, blisko komunikacji pieszej umieszczono tablicę informacyjną z regulaminem placu zabaw. Montaż elementów zabawowych do gruntu na kotwach stalowych ocynkowanych. 7. Harmonogram prac przy wykonywaniu placu zabaw Prace przygotowawcze Prace przygotowawcze przy tyczeniu i wyrównywaniu i korytowaniu pod nawierzchnie utwardzone. Wykonanie podbudowy pod nawierzchnie amortyzujące. Wykonanie wszystkich prac budowlanych i montażowych (ułożenie nawierzchni amortyzującej, trawy syntetycznej wraz z betonowym obrzeżem i montaż urządzeń zabawowych wg instrukcji producenta). Ustawienie elementów małej architektury. Zakładanie trawników (opis prac agrotechnicznych) 8. Prace ziemne Roboty należy wykonać koparko - ładowarką. Należy usunąć warstwę humusu, którą można częściowo wykorzystać do wyrównania terenu, po przeprowadzeniu głównych prac budowlanych. Pozostałą ziemię z wykopu należy wywieść poza teren budowy. Tereny wokół systemu korzeniowego drzew i krzewów, oraz w sąsiedztwie elementów budowlanych i podziemnej infrastruktury należy wykorytować ręcznie.

7 7 Teren pod nawierzchnię pomarańczową o powierzchni 214m2 należy wykorytować na głębokość 25 cm Teren pod nawierzchnię niebieską o powierzchni 12 m2 należy wykorytować na głębokość 25 cm 9. Nawierzchnie amortyzujące Nawierzchnia pomarańczowa RAL m². Nawierzchnia niebieska RAL m². Opis elastycznej nawierzchni Nawierzchnia rekreacyjna, poliuretanowo-gumowa wylewana na miejscu budowy Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. Nawierzchnia musi być wodoprzepuszczalna, składać się z jednolitej mieszaniny granulatu gumowego warstwa mm oraz kleju poliuretanowego. Nawierzchnia powinna być pokryta warstwą minimum 12 mm kolorowego granulatu EPDM. Wymagane dokumenty dotyczące nawierzchni Atest Higieniczny PZH Certyfikat na bezpieczeństwo upadku z wysokości do 1,5m Karta techniczna produktu Gwarancja (okres zgodny z umową) potwierdzona przez producenta lub jego przedstawiciela Charakterystyka podbudowy Elementy nawierzchni należy instalować na równych i stabilnych podłożach np. podbudowa z kruszyw mineralnych warstwa cm

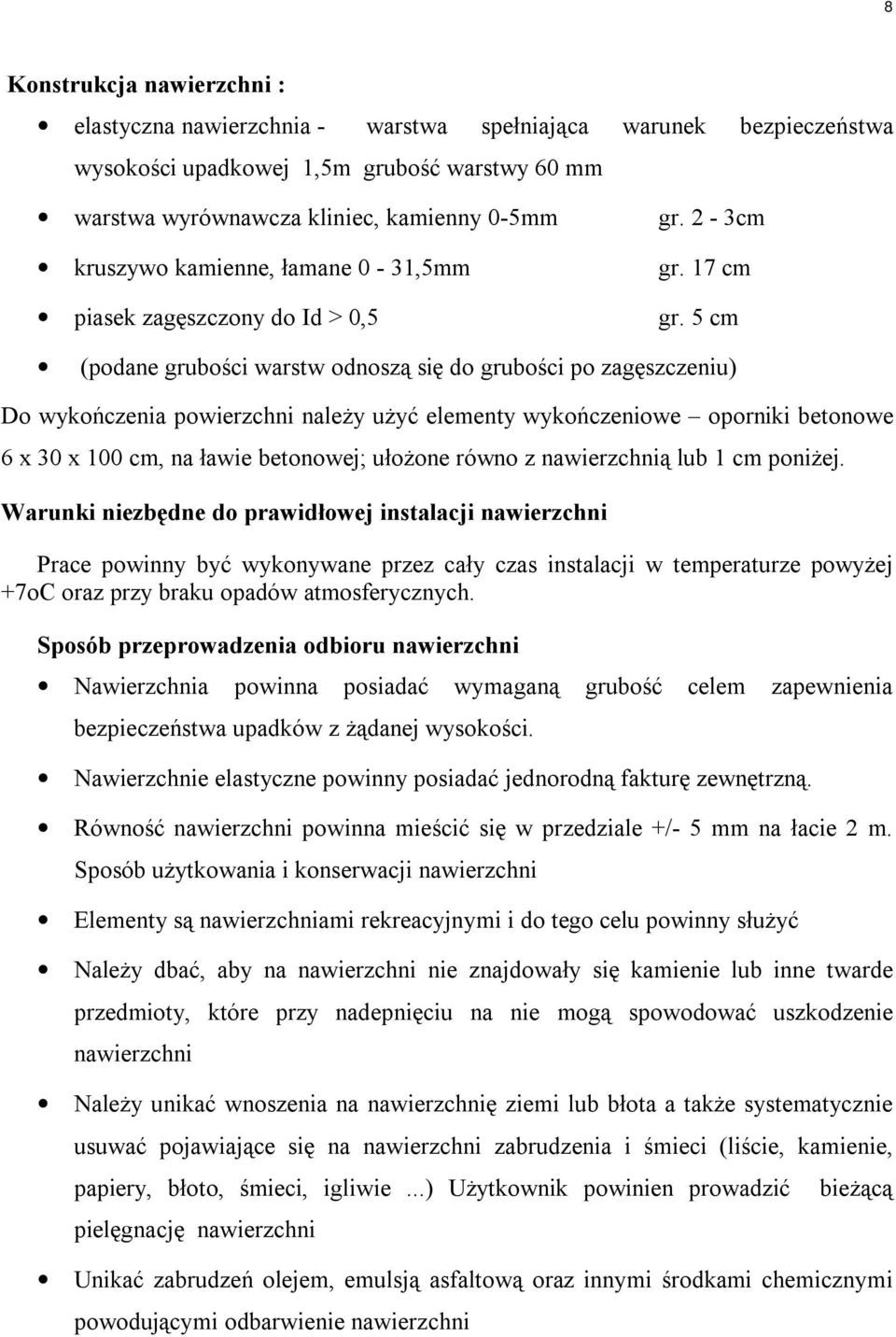

8 8 Konstrukcja nawierzchni : elastyczna nawierzchnia - warstwa spełniająca warunek bezpieczeństwa wysokości upadkowej 1,5m grubość warstwy 60 mm warstwa wyrównawcza kliniec, kamienny 0-5mm gr. 2-3cm kruszywo kamienne, łamane 0-31,5mm gr. 17 cm piasek zagęszczony do Id > 0,5 gr. 5 cm (podane grubości warstw odnoszą się do grubości po zagęszczeniu) Do wykończenia powierzchni należy użyć elementy wykończeniowe oporniki betonowe 6 x 30 x 100 cm, na ławie betonowej; ułożone równo z nawierzchnią lub 1 cm poniżej. Warunki niezbędne do prawidłowej instalacji nawierzchni Prace powinny być wykonywane przez cały czas instalacji w temperaturze powyżej +7oC oraz przy braku opadów atmosferycznych. Sposób przeprowadzenia odbioru nawierzchni Nawierzchnia powinna posiadać wymaganą grubość celem zapewnienia bezpieczeństwa upadków z żądanej wysokości. Nawierzchnie elastyczne powinny posiadać jednorodną fakturę zewnętrzną. Równość nawierzchni powinna mieścić się w przedziale +/- 5 mm na łacie 2 m. Sposób użytkowania i konserwacji nawierzchni Elementy są nawierzchniami rekreacyjnymi i do tego celu powinny służyć Należy dbać, aby na nawierzchni nie znajdowały się kamienie lub inne twarde przedmioty, które przy nadepnięciu na nie mogą spowodować uszkodzenie nawierzchni Należy unikać wnoszenia na nawierzchnię ziemi lub błota a także systematycznie usuwać pojawiające się na nawierzchni zabrudzenia i śmieci (liście, kamienie, papiery, błoto, śmieci, igliwie...) Użytkownik powinien prowadzić pielęgnację nawierzchni bieżącą Unikać zabrudzeń olejem, emulsją asfaltową oraz innymi środkami chemicznymi powodującymi odbarwienie nawierzchni

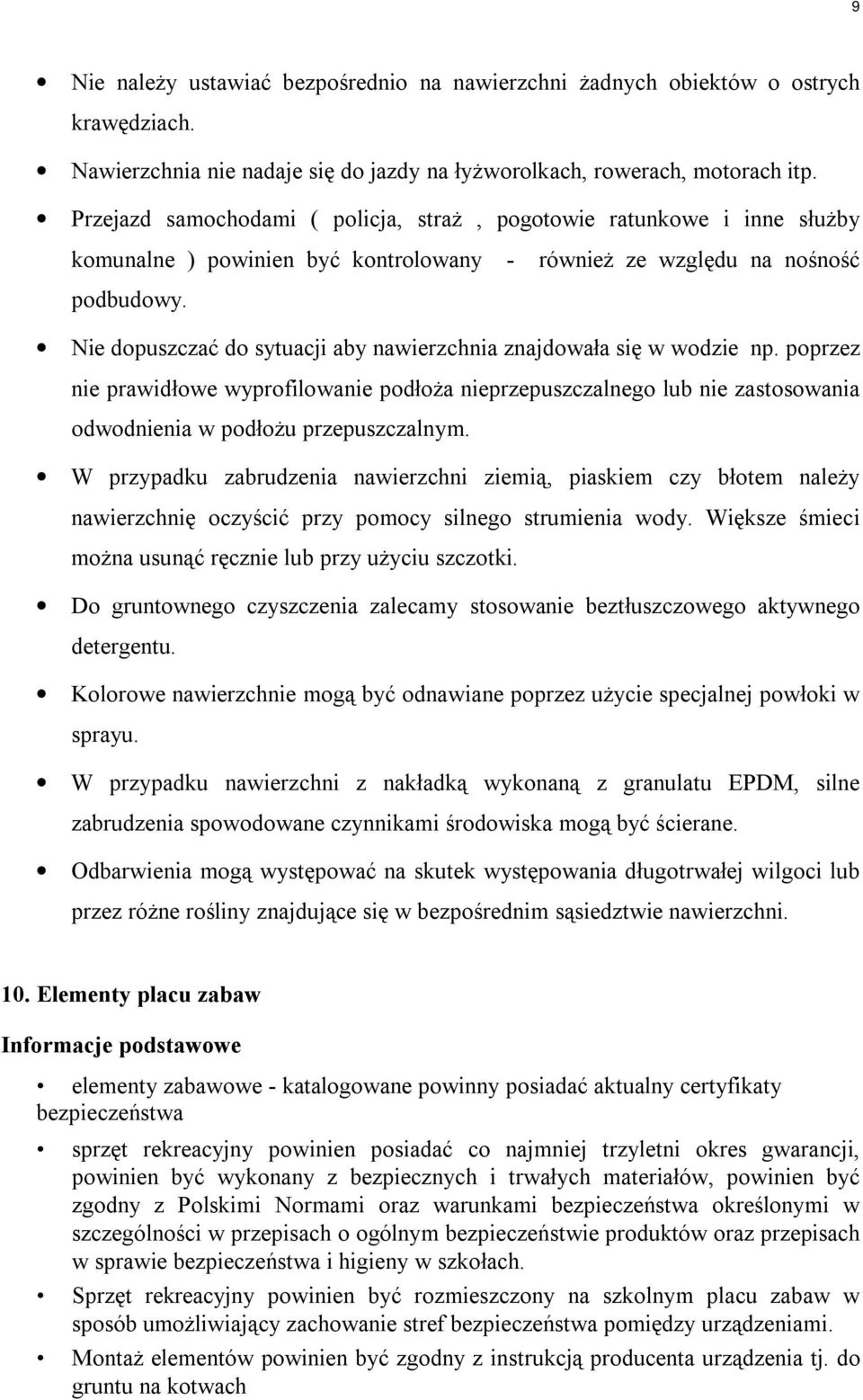

9 9 Nie należy ustawiać bezpośrednio na nawierzchni żadnych obiektów o ostrych krawędziach. Nawierzchnia nie nadaje się do jazdy na łyżworolkach, rowerach, motorach itp. Przejazd samochodami ( policja, straż, pogotowie ratunkowe i inne służby komunalne ) powinien być kontrolowany - również ze względu na nośność podbudowy. Nie dopuszczać do sytuacji aby nawierzchnia znajdowała się w wodzie np. poprzez nie prawidłowe wyprofilowanie podłoża nieprzepuszczalnego lub nie zastosowania odwodnienia w podłożu przepuszczalnym. W przypadku zabrudzenia nawierzchni ziemią, piaskiem czy błotem należy nawierzchnię oczyścić przy pomocy silnego strumienia wody. Większe śmieci można usunąć ręcznie lub przy użyciu szczotki. Do gruntownego czyszczenia zalecamy stosowanie beztłuszczowego aktywnego detergentu. Kolorowe nawierzchnie mogą być odnawiane poprzez użycie specjalnej powłoki w sprayu. W przypadku nawierzchni z nakładką wykonaną z granulatu EPDM, silne zabrudzenia spowodowane czynnikami środowiska mogą być ścierane. Odbarwienia mogą występować na skutek występowania długotrwałej wilgoci lub przez różne rośliny znajdujące się w bezpośrednim sąsiedztwie nawierzchni. 10. Elementy placu zabaw Informacje podstawowe elementy zabawowe - katalogowane powinny posiadać aktualny certyfikaty bezpieczeństwa sprzęt rekreacyjny powinien posiadać co najmniej trzyletni okres gwarancji, powinien być wykonany z bezpiecznych i trwałych materiałów, powinien być zgodny z Polskimi Normami oraz warunkami bezpieczeństwa określonymi w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w szkołach. Sprzęt rekreacyjny powinien być rozmieszczony na szkolnym placu zabaw w sposób umożliwiający zachowanie stref bezpieczeństwa pomiędzy urządzeniami. Montaż elementów powinien być zgodny z instrukcją producenta urządzenia tj. do gruntu na kotwach

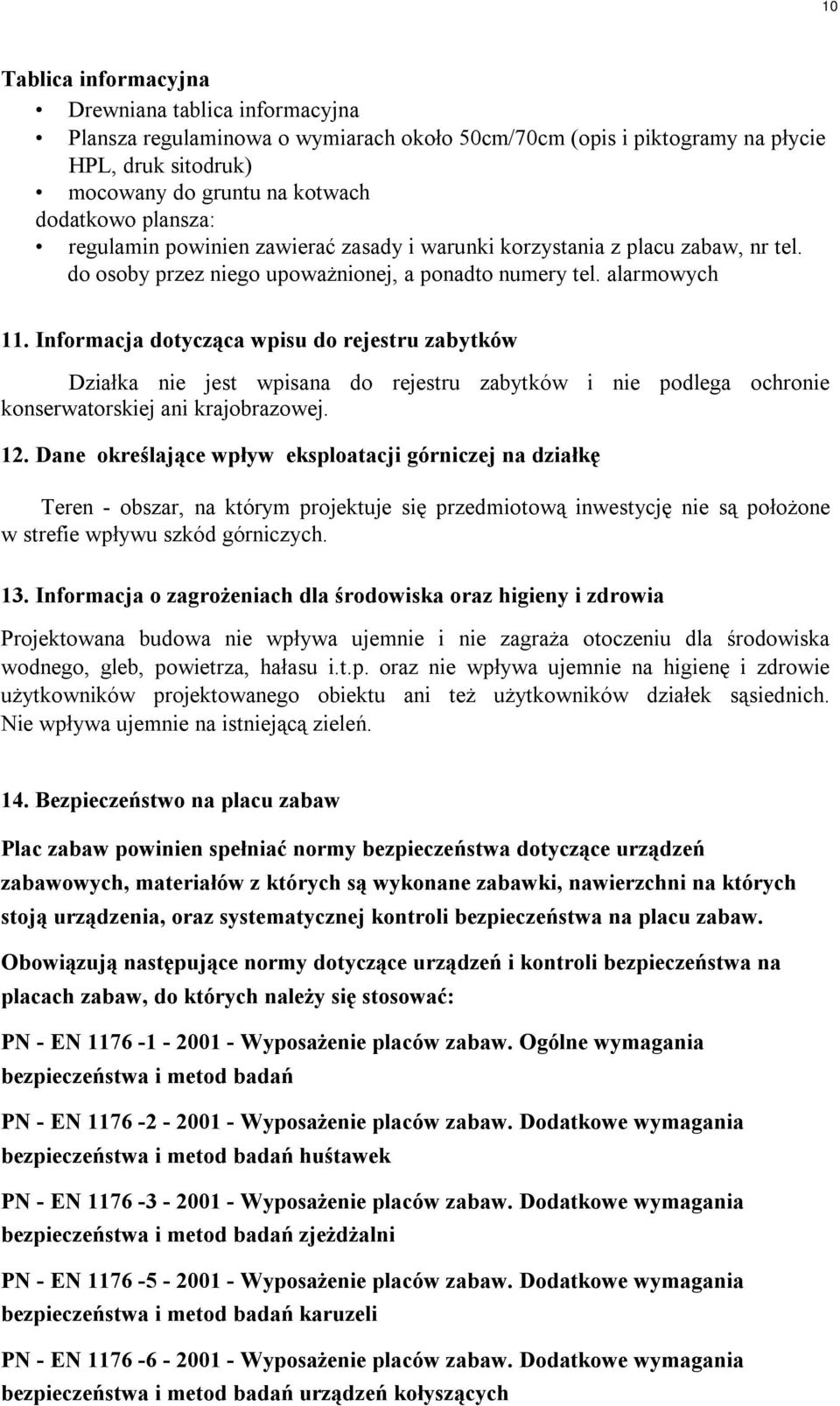

10 10 Tablica informacyjna Drewniana tablica informacyjna Plansza regulaminowa o wymiarach około 50cm/70cm (opis i piktogramy na płycie HPL, druk sitodruk) mocowany do gruntu na kotwach dodatkowo plansza: regulamin powinien zawierać zasady i warunki korzystania z placu zabaw, nr tel. do osoby przez niego upoważnionej, a ponadto numery tel. alarmowych 11. Informacja dotycząca wpisu do rejestru zabytków Działka nie jest wpisana do rejestru zabytków i nie podlega ochronie konserwatorskiej ani krajobrazowej. 12. Dane określające wpływ eksploatacji górniczej na działkę Teren - obszar, na którym projektuje się przedmiotową inwestycję nie są położone w strefie wpływu szkód górniczych. 13. Informacja o zagrożeniach dla środowiska oraz higieny i zdrowia Projektowana budowa nie wpływa ujemnie i nie zagraża otoczeniu dla środowiska wodnego, gleb, powietrza, hałasu i.t.p. oraz nie wpływa ujemnie na higienę i zdrowie użytkowników projektowanego obiektu ani też użytkowników działek sąsiednich. Nie wpływa ujemnie na istniejącą zieleń. 14. Bezpieczeństwo na placu zabaw Plac zabaw powinien spełniać normy bezpieczeństwa dotyczące urządzeń zabawowych, materiałów z których są wykonane zabawki, nawierzchni na których stoją urządzenia, oraz systematycznej kontroli bezpieczeństwa na placu zabaw. Obowiązują następujące normy dotyczące urządzeń i kontroli bezpieczeństwa na placach zabaw, do których należy się stosować: PN - EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań huśtawek PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań zjeżdżalni PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań karuzeli PN - EN Wyposażenie placów zabaw. Dodatkowe wymagania bezpieczeństwa i metod badań urządzeń kołyszących

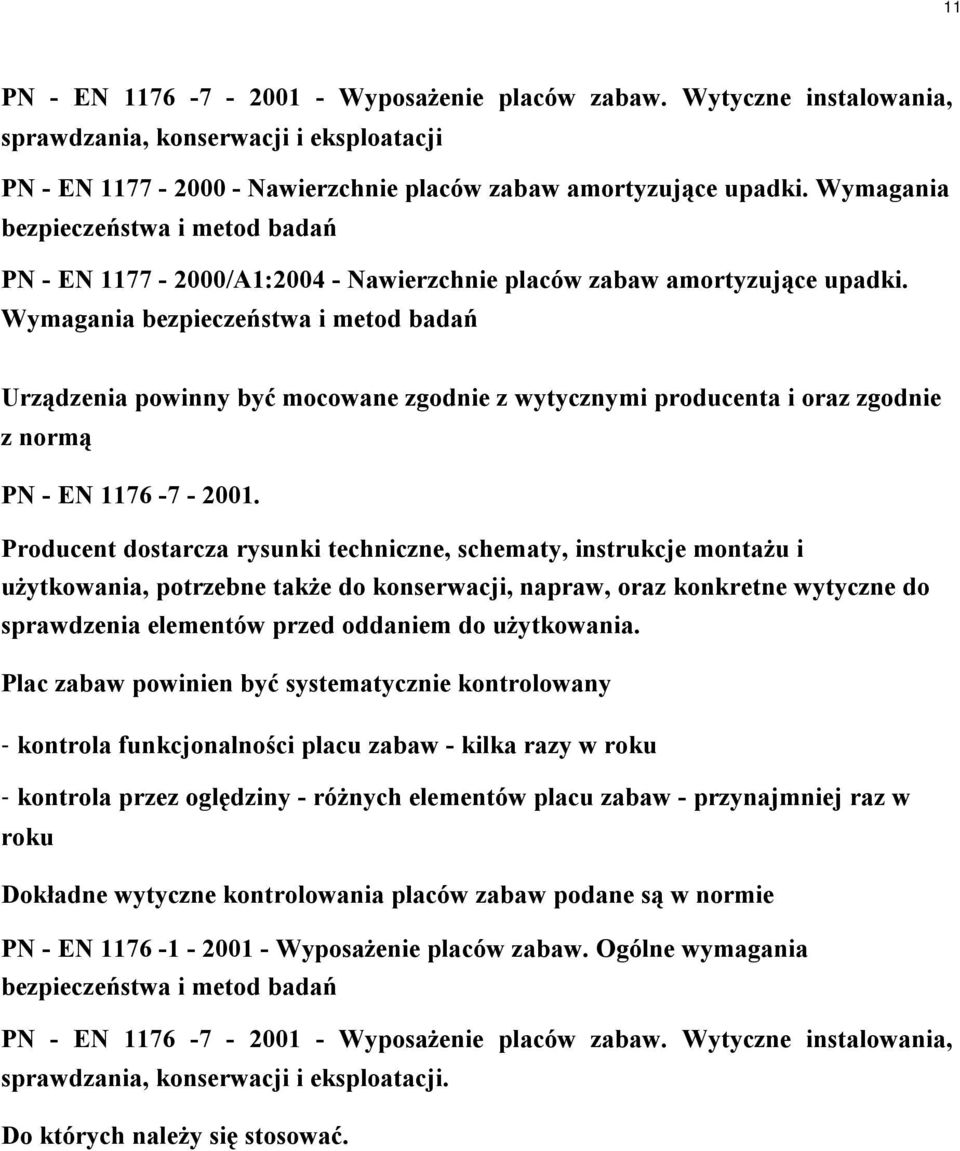

11 11 PN - EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji PN - EN Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań PN - EN /A1: Nawierzchnie placów zabaw amortyzujące upadki. Wymagania bezpieczeństwa i metod badań Urządzenia powinny być mocowane zgodnie z wytycznymi producenta i oraz zgodnie z normą PN - EN Producent dostarcza rysunki techniczne, schematy, instrukcje montażu i użytkowania, potrzebne także do konserwacji, napraw, oraz konkretne wytyczne do sprawdzenia elementów przed oddaniem do użytkowania. Plac zabaw powinien być systematycznie kontrolowany - kontrola funkcjonalności placu zabaw - kilka razy w roku - kontrola przez oględziny - różnych elementów placu zabaw - przynajmniej raz w roku Dokładne wytyczne kontrolowania placów zabaw podane są w normie PN - EN Wyposażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metod badań PN - EN Wyposażenie placów zabaw. Wytyczne instalowania, sprawdzania, konserwacji i eksploatacji. Do których należy się stosować.
