ODNOWA I ROZWÓJ WSI BARANOWO Remont świetlicy wiejskiej i projekt zagospodarowania działki nr 10/55, 10/63,10/64, 10/65 PROJEKT BUDOWLANY

Transkrypt

1 FIRMA PROJEKTOWO-BUDOWLANA inż.. Ireneusz Mróz Ostrołęka ul. Kolberga 4/17 EGZ NR PROJEKT BUDOWLANY INWESTOR: Gmina Wielbark ADRES: ul. Grunwaldzka 2, Wielbark BRANŻA: ARCHITEKTURA, KONSTRUKCJA TEMAT OPRACOWANIA: ADRES: ZESPÓŁ PROJEKTOWY: ODNOWA I ROZWÓJ WSI BARANOWO REMONT ŚWIETLICY WIEJSKIEJ, PLAN ZAGOSPODAROWANIA TERENU Baranowo, dz. nr 10/55, 10/63, 10/64, 10/65, gmina Wielbark woj. marmińsko-mazurskie mgr inż. architekt Aleksander Wietrow nr upr. 608/86/Os specjalność architektoniczna inż. Ireneusz Mróz nr upr. MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana OSTROŁĘKA, czerwiec 2009r. 1

2 SPIS ZAWARTOŚCI OPRACOWANIA Lp Opis pozycji str. 1 Strona tytułowa Spis zawartości opracowania Oświadczenie projektanta Uprawnienia budowlane i zaświadczenie o przynależności do izby Opis techniczny do projektu Informacja dotycząca BIOZ Rys nr Część graficzna 1 Projekt zagospodarowania działki 184 1: Rzut parteru - świetlica skala 1: Rzut parteru oświetlenie - świetlica skala 1: Rys nr Wizualizacja 1 Rzut sytuacyjny z góry Widok ogólny placu zabaw i boisk Widok placu od wejścia nr Plac zabaw Plac zabawa i alejki spacerowe Szatnia w świetlicy Świetlica pomieszczenie główne Świetlica pomieszczenie główne Widok na ścianę przy szatni Świetlica pomieszczenie nr Rys nr Inwentaryzacja 1 Rzut parteru i inwentaryzacja skala 1:

3 Ostrołęka, czerwiec 2009r OŚWIADCZENIE Na podstawie art.20 i art.35 ustawy z dnia 7 lipca 1994r. - Prawo Budowlane (tekst jednolity Dz. U. z 2003r nr 207, poz z poz. zmianami) oświadczam, że: projekt budowlany ODNOWA I ROZWÓJ WSI BARANOWO w zakresie Remont świetlicy wiejskiej oraz Plan zagospodarowania terenu dz. nr 10/55, 10/63, 10/64, 10/65 został opracowany w sposób zgodny z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz z dnia 10 lipca 2003) oraz zgodnie z zasadami wiedzy technicznej i sztuką budowlaną. OPRACOWANIE: mgr inż. architekt Aleksander Wietrow uprawnienia projektowe 608/86/Os specjalność architektoniczna OPRACOWANIE: inż. Ireneusz Mróz uprawnienia projektowe MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 3

4 4

5 5

6 6

7 7

8 8

9 OPIS TECHNICZNY do projektu budowlanego odnowy wsi Baranowo gmina Wielbark Inwestor: Urząd Gminy Wielbark ul. Grunwaldzka 2, Wielbark Adres inwestycji: Baranowo, dz. nr 10/55, 10/63, 10/64, 10/65 Podstawa opracowania: Umowa na wykonanie prac projektowych Wizja lokalna w terenie Uzgodnienia z Inwestorem Obowiązujące normy i przepisy. OPIS STANU ISTNIEJĄCEGO I OPIS KIERUNKÓW ROZWOJU Charakterystyka miejscowości oraz kierunki jej rozwoju Miejscowość Baranowo jest małą wsią położoną w Gminie Wielbark, w powiecie szczycieńskim. Spośród wielu kierunków rozwoju wsi wyróżnić należy: - poprawa estetyki centrum wsi - remont pomieszczeń istniejącej świetlicy wiejskiej - zagospodarowanie przestrzeni publicznej na działce 10/34, 10/55 w zakresie wyremontowania i wykonania nowych alejek, nasadzenia zieleni krzewów i drzew, wyposażenie placu zabaw, wykonanie boisk sportowych. Warunki zabudowy i zagospodarowania przestrzennego - funkcja zabudowy i zagospodarowania terenu rekreacyjna, zagospodarowanie terenu i użytkowanie obiektu budowlanego dla potrzeb związanych z prowadzeniem działalnością rozrywkowo-wypoczynkową mieszkańców; - dostępność komunikacyjna istniejącym zjazdem z drogi publicznej; - nieczystości stałe gromadzone w pojemnikach i wywożone na wysypisko śmieci; Infrastruktura techniczna i komunikacja: - zasilanie w energię elektryczną z istniejącej sieci energetycznej; - zaopatrzenie w ciepło indywidualne (ogrzewanie kominkowe); - gromadzenie odpadów stałych (śmieci) do szczelnych pojemników, wywóz śmieci na legalne wysypisko śmieci lub podpisać umowę z wyspecjalizowana firmą posiadającą koncesję, - odprowadzenie wód opadowych na teren inwestora, 9

10 Świetlica wiejska - modernizacja Ocena stanu technicznego budynku świetlicy zlokalizowanego w Baranowie, działka Nr 10/55, 10/63, 10/64, 10/65 Budynek, będący przedmiotem oceny stanu technicznego, został wykonany w technologii tradycyjnej murowanej, z następujących materiałów : 1.1. Fundamenty żelbetowe, wylewane z betonu 1.2. Ściany fundamentowe wylewane z betonu; 1.3. Izolacje przeciwwilgociowe papa na lepiku; 2.3. Ściany zewnętrzne osłonowe murowane gr. 24cm obustronnie otynkowane; 2.4. Nadproża żelbetowe wylewane ; 2.5. Wieńce żelbetowe 2.6. Strop żelbetowy. Budynek służy do celów pożytku publicznego jako świetlica wiejska. Podczas przeprowadzonej inwentaryzacji nie stwierdzono żadnych pęknięć i zarysowań na konstrukcji nośnej. UWAGA: Stwierdzam, że stan techniczny konstrukcji budynku jest bardzo dobry, oraz że remont przedmiotowego budynku może być realizowany. Stan istniejący 10

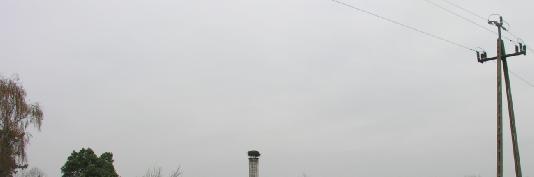

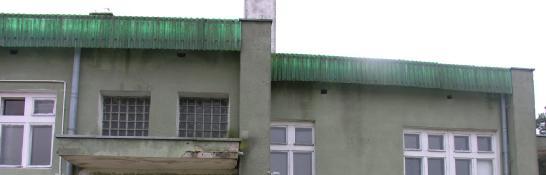

11 Fot. Widok od strony wejścia do świetlicy stan istniejący Fot. Widok terenu pod boiska i place zabaw stan istniejący Fot. Widok chodników do remontu stan istniejący 11

12 Fot. Widok świetlicy wewnątrz stan istniejący BOISKA DO PIŁKI NOŻNEJ I SIATKOWEJ. PLAC ZABAW I REKREACJI. ŚWIETLICA OPIS PROJEKTOWANEGO PRZEDSIĘWZIĘCIA Przedmiotem projektowania jest obszar terenu w miejscowości Baranowo, gm. Wielbark, usytuowany na działkach nr ewid. 10/34 i 10/55, stanowiący półotwarty plac, przylegający do budynku, w którym mieści się świetlica wiejska. Zakres projektowania obejmuje zagospodarowanie przestrzeni publicznej w obrębie tych działek oraz wewnątrz budynku, w pomieszczeniach świetlicy. BOISKA I PLAC ZABAW Przewidziane jest wytyczenie i wyznaczenie boiska do piłki nożnej, wyposażenie go w bramki, wytyczenie boiska do piłki siatkowej, wyposażenie go w słupki i siatkę, wytyczenie stref bezpieczeństwa wokół tych boisk. Ponadto planowane jest wyznaczenie placu zabaw, wyposażenie go w zestaw atestowanych zabawek dla dzieci: 1. Huśtawka podwójna 1 szt. 2. Huśtawki- ważki 2 szt. 3. Zestaw nr 2 (zjeżdżalnia) 2 szt. 4. Karuzela tarczowa 1 szt. 5. Piaskownica z desek 3x3 1 szt Ponadto na terenie projektowanego przedsięwzięcia planowane jest wytyczenie żwirowych alejek Boisko do piłki nożnej, ze względu na szczupłość miejsca i nieregularny kształt, będzie 12

13 niepełnowymiarowe. Z tej powierzchni działki udało się wygospodarować wielkość 32m x 16m, z zachowaniem 2-metrowej strefy przy liniach bocznych. W celu uzyskania optymalnych warunków do rozgrywek, niezbędna jest rekultywacja terenu, nawiezienie nowej warstwy gleby oraz zasianie mieszanek specjalnych gatunków traw. Z kilku możliwych wariantów, dla przykładu: MIESZANKA SPORTOWA PROFESJONALNA NA BOISKA SPORTOWE 1. Rajgras angielski (trzy odmiany) 60% 2. Wiechlina łąkowa 40 % Plac od strony zewnętrznej ogrodzony będzie płotkiem myśliwskim, wys. 120 cm na fundamenciku betonowym lub z kamienia polnego. Od strony drogi proponowane jest ogrodzenie z siatki metalowej, z metalową bramą wjazdową, z możliwością zamykania na zamek lub kłódkę, oraz również metalową furtką (opcjonalnie dwiema), (zamknięcie nie jest wymagane). ŚWIETLICA Przedmiotem projektowania jest świetlica wiejska w miejscowości Baranowo, gm. Wielbark, usytuowana na działce 10/34. Zakres projektowania obejmuje modernizację tejże świetlicy wewnątrz. WNĘTRZE świetlicy składa się z trzech pomieszczeń. Z punktu widzenia niniejszego opracowania podstawowe znaczenie ma pomieszczenie główne, największe, gdzie skupiać się będzie gros działań kulturalno- rozrywkowych. Pomieszczenie to zyska, po uzupełnieniu ubytków w tynku i usunięciu olejnych lamperii, nową powłokę malarską. Sugerowane kolory to: Na ścianach bocznych SOCZYSTA BRZOSKWINIA prod. DULUX, seria Kuchnia i Łazienka. Na ścianach szczytowych- kontrastowo KARMAZYNOWY PRZYPŁYW prod. Jak wyżej.. Taki sam kolor jak na ścianie, widziałbym na płaszczyznach pionowych ekranów osłaniających instalacje wodne i C.O. Proponuje się też obudowanie wkładu kominkowego ściankami z bloczków granitowych lub kamienia polnego, wg wizualizacji. Proponowane wyposażenie świetlicy: 1. Ławka z oparciem- drewniana 4 szt. 2. Stół drewniany 180x90x75 4 szt. 3. Krzesło drewniane tapicer szt. 4. Komoda- stolik pod sprzęt RTV- 180x40x50 1 szt. 5. Stół do tenisa stołowego 1 szt. W/w stół do tenisa znajdowałby się w pomieszczeniu nr 2. Kolorystyka pomieszczenia jak w pom. nr 1. W lewym rogu pomieszczenia znajduje się zlew 2-komorowy, który obecnie służy i jako zlew i jako umywalka. Proponuje się wymianę tego starego, żeliwnego modelu na nowy, 13

14 zabudowany w szafce meblowej. Wszystkie pomieszczenia zyskają nowe oprawy oświetleniowe. Ze względu na standardową wysokość pomieszczenia, powinny to być oprawy mocowane płasko pod sufitem, rastrowe, dwuświetlówkowe, z zabezpieczeniem przeciwolśnieniowym. Trzecim pomieszczeniem jest znajdująca się bezpośrednio przy drzwiach wejściowych szatnia na okrycia wierzchnie. Od ciągu komunikacyjnego jest oddzielona ażurowym przepierzeniem. Projektuje się wymianę starego przepierzenia na nową konstrukcję- kratownicę z heblowanych listew drewnianych, w części środkowej wyposażoną w niską bramko-ladę, umożliwiającą wydawanie ubrań bez konieczności wchodzenia do środka. Ponadto należy wyposażyć szatnię w zestaw przestrzennych wieszaków na ubrania, mocowanych do ściany (opcjonalnie wspierających się jedną stroną na podłodze). Kolorystyka wnętrza identyczna jak pozostałych pomieszczeń. W szatni, tak samo jak i w innych pomieszczeniach, istnieje konieczność wykonania z płyty G/K ekranów osłaniających rury instalacji sanitarnych. UWAGI KOŃCOWE Prace budowlane prowadzić pod nadzorem osób posiadających odpowiednie uprawnienia. Jakiekolwiek odstępstwa lub od projektu lub zmiany materiałów i technologii oraz wynikłe w trakcie realizacji wątpliwości należy rozstrzygać w ramach nadzoru autorskiego Wykonawstwo robót musi być zgodne z obowiązującymi przepisami prawa budowlanego, przepisów BHP, przy czym należy stosować się do wszystkich reguł sztuki budowlanej a całość realizacji musu odpowiadać najnowszemu poziomowi techniki budowlanej. Podane do stosowania wyroby mogą być zastąpione produktami równowartościowymi pod warunkiem dostarczenia ich wzorów i dopuszczenia przez projektanta. Wykonawca zobowiązany jest dostarczyć niezbędne atesty i dopuszczenia do stosowania materiałów użytych do budowy przed ich wbudowaniem. OPRACOWANIE: mgr inż. architekt Aleksander Wietrow uprawnienia projektowe 608/86/Os specjalność architektoniczna OPRACOWANIE: inż. Ireneusz Mróz uprawnienia projektowe MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 14

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Temat opracowania: ODNOWA I ROZWÓJ WSI BARANOWO Remont świetlicy wiejskiej Plan zagospodarowania terenu Adres budowy: Baranowo dz. nr 10/55, 10/63, 10/64, 10/65, gmina Wielbark Inwestor: Gmina Wielbark ul. Grunwaldzka 2, Wielbark Zespół projektowy: OPRACOWANIE: mgr inż. architekt Aleksander Wietrow uprawnienia projektowe 608/86/Os specjalność architektoniczna OPRACOWANIE: inż. Ireneusz Mróz uprawnienia projektowe MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana czerwiec 2008 r. 15

16 CZĘŚĆ OPISOWA 1.0. Część opisowa 1.1. Dane ogólne Inwestor: Gmina Wielbark ul. Grunwaldzka 2, Wielbark Adres inwestycji: Baranowo, gmina Wielbark dz. nr. geod. 10/55, 10/63, 10/64, 10/65 Data opracowania: czerwiec 2009 r Przedmiot opracowania: Opracowanie dokumentacji projektowej modernizacji świetlicy wiejskiej w Baranowie wraz z otoczeniem Podstawa opracowania: Podkład geodezyjny 1 : 500; Obowiązujące normy PN i BN oraz przepisy budowlane; Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) 1.4. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów. Kolejność wykonywania robót związanych z modernizacją: a) roboty przygotowawcze: skompletowanie materiałów, narzędzi, sprzętu i urządzeń, b) roboty wykończeniowe (tynkarskie, malarskie) c) roboty elektryczne oświetlenia i gniazd wtykowych d) uporządkowanie terenu wokół budynku. e) Wykonanie placu zabaw 16

17 f) Wykonanie boisk sportowych 1.5. Wykaz istniejących obiektów budowlanych. Na działce, w granicach opracowania znajdują się następujące obiekty budowlane: a) Budynek mieszkalny w którym w części piwnicznej znajduje się świetlica 1.6. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi; - nie dotyczy 1.7. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia; a) wykonywanie wykopów b) roboty murarskie, betonowe i tynkarskie, przy których wykonywaniu występuje ryzyko upadku z wysokości do 5,0 m. nie dotyczy c) rozbiórki obiektów budowlanych o wysokości powyżej 8 m nie dotyczy d) roboty wykonywane na terenie czynnych zakładów przemysłowych nie dotyczy e) montaż, demontaż i konserwacja rusztowań przy budynkach wysokich i wysokościowych nie dotyczy f) roboty wykonywane przy użyciu dźwigów lub śmigłowców nie dotyczy g) prowadzenie robót na obiektach mostowych metodą nasuwania konstrukcji na podpory nie dotyczy h) montaż elementów konstrukcyjnych obiektów mostowych nie dotyczy i) betonowanie wysokich elementów konstrukcyjnych mostów, takich jak przyczółki, filary i pylony nie dotyczy j) fundamentowanie podpór mostowych i innych obiektów budowlanych na palach nie dotyczy 17

18 k) roboty wykonywane pod lub w pobliżu przewodów linii elektroenergetycznych, w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż: - 3,0 m - dla linii o napięciu znamionowym nieprzekraczającym 1 kv, - nie dotyczy - 5,0 m - dla linii o napięciu znamionowym powyżej 1 kv, lecz nieprzekraczającym 15 kv, - nie dotyczy - 10,0 m - dla linii o napięciu znamionowym powyżej 15 kv, lecz nieprzekraczającym 30 kv, - nie dotyczy - 15,0 m - dla linii o napięciu znamionowym powyżej 30 kv, lecz nieprzekraczającym 110 kv, - nie dotyczy l) roboty budowlane prowadzone w portach i przystaniach podczas ruchu statków nie dotyczy m) roboty prowadzone przy budowlach piętrzących wodę, przy wysokości piętrzenia powyżej 1 m nie dotyczy n) roboty wykonywane w pobliżu linii kolejowych nie dotyczy Roboty budowlane, przy prowadzeniu których występują działania substancji chemicznych lub czynników biologicznych zagrażających bezpieczeństwu i zdrowiu ludzi: a) roboty prowadzone w temperaturze poniżej -10 C, - nie dotyczy b) roboty polegające na usuwaniu i naprawie wyrobów budowlanych zawierających azbest- nie dotyczy Roboty budowlane stwarzające zagrożenie promieniowaniem jonizującym nie dotyczy Roboty budowlane prowadzone w pobliżu linii wysokiego napięcia lub czynnych linii komunikacyjnych nie dotyczy a) roboty wykonywane w odległości liczonej poziomo od skrajnych przewodów, mniejszej niż 15,0 m - dla linii o napięciu znamionowym 110 kv nie dotyczy Roboty budowlane stwarzające ryzyko utonięcia pracowników nie dotyczy 18

19 Roboty budowlane prowadzone w studniach, pod ziemią i w tunelach nie dotyczy Roboty budowlane wykonywane przez kierujących pojazdami zasilanymi z linii napowietrznych - roboty przy budowie, remoncie i rozbiórce torowisk nie dotyczy Roboty budowlane wykonywane w kesonach, z atmosferą wytwarzaną ze sprężonego powietrza - roboty przy budowie i remoncie nabrzeży portowych i przepraw mostowych nie dotyczy Roboty budowlane wymagające użycia materiałów wybuchowych nie dotyczy Robót budowlanych prowadzonych przy montażu i demontażu ciężkich elementów prefabrykowanych - roboty, których masa przekracza 1,0 t. nie dotyczy Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych wg zasad BHP Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Na czas trwania budowy należy umieścić tablice informacyjne o istniejącym zagrożeniu przy wykonywanych robotach ziemnych oraz pracach na wysokości. Na placu budowy należy utrzymywać porządek i przestrzegać zasad BHP. OPRACOWANIE: mgr inż. architekt Aleksander Wietrow uprawnienia projektowe 608/86/Os specjalność architektoniczna OPRACOWANIE: inż. Ireneusz Mróz uprawnienia projektowe MAZ/0103/PWOK/08 specjalność konstrukcyjno-budowlana 19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34
