CT 242/PL PRZEPUSTNICA BF 32

Transkrypt

1 CT 242/PL PRZEPUSTNICA F 32

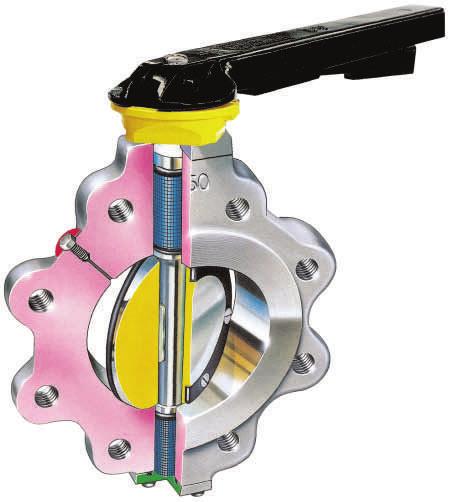

2 O-RING DŹWIGNIA STERUJĄCA WYPOSAŻONA W TARCZĘ WSKAZUJĄCĄ STOPIEŃ OTWARCIA PRZEPUSTNICY Z LOKADĄ TULEJA SAMOSMARUJĄCA POKRYWA GÓRNA Z ADAPTEREM DO PODŁĄCZENIA SIŁOWNIKA O-RING OTWÓR DO KONTROLI SZCZELNO CI I SMAROWANIA (NA ZAMÓWIENIE) TRZPIEŃ ZE STALI NIERDZEWNEJ GNIAZDO CHROMOWANE WZMOCNIONY PIER CIEŃ USZCZELNIAJĄCY RUY MOCUJĄCE PIER CIEŃ USZCZELNIAJĄCY WYKONANE ZE STALI NIERDZEWNEJ TARCZA ORACAJĄCA SIĘ O 360, SAMOOCZYSZCZAJĄCA O-RING POKRYWA DOLNA Z USZCZELKĄ O-RING TULEJA SAMOSMARUJĄCA

3 CHARAKTERYSTYKA Przepustnice typu F 32 są urządzeniami do odcinania przepływu gazu ziemnego w sieciach i/lub ciągach redniego i niskiego ci nienia. Można je także stosować do zamykania przepływu w rurociągach wykorzystywanych do transportu gazu tam, gdzie w kierunku przepływu wymagana jest wysoka szczelno ć, niskie straty ci nienia i kompaktowa konstrukcja. Przepustnice typu F 32 posiadają szereg zalet, w tym: możliwo ć montażu w obu kierunkach przepływu tarcza z dwoma pier cieniami uszczelniającymi; otwór w korpusie przepustnicy pozwala na kontrolę szczelno ci bez konieczno ci demontażu zaworu z ciągu; otwór może także służyć do smarowania gniazda bez obniżania ci nienia w rurociągu hermetyczne uszczelnienie w położeniu zamkniętym korpus z chromowanym gniazdem sferycznym zapewniającym: większą trwało ć uszczelnienia niskie momenty obrotowe niewielkie straty ci nienia niezawodno ć działania możliwo ć obrotu tarczy o 360, co pozwala na samooczyszczanie gniazda bez konieczno ci demontażu przepustnicy z rurociągu budowa zgodna z normą UNI 9245 CECHY FUNCKJONALNE WIELKOŚĆ wymiary zabudowy FTF zgodne z normą UNI 9245 oraz ISO 5752, MSS-SP-67, S MATERIAŁY DN KORPUS KOŁNIERZE UNI PN 16 ANSI 150 RF MAKSYMALNE CIŚNIENIE ROOCZE 16 barów 19 barów TEMPERATURA ROOCZA MEDIA w zależności od pierścienia uszczelniaj cego (zob. właściwa tabela) woda, gaz, sprężone powietrze, środki spożywcze, materiały sproszkowane, węglowodory i ciecze TARCZA DN ASTM A 105 = Ck35 DIN = XC38 NFA DN 250 ST 52.3 DIN = FE KW UNI 5869 DN ASTM A105 = Ck35 DIN = XC38 NF A TRZPIEŃ AISI 410 ŚRUY MOCUJĄCE PIERŚCIEŃ USZCZELNIAJĄCY X5CrNi1810 UNI 6901 = AISI 304 XSCrNi 1809 DIN = Z6CN1809 NF A 573 TULEJA TULEJA SAMOSMARUJ CA WZMOCNIONY PIERŚCIEŃ USZCZELNIAJĄCY (zob. właściwa tabela)

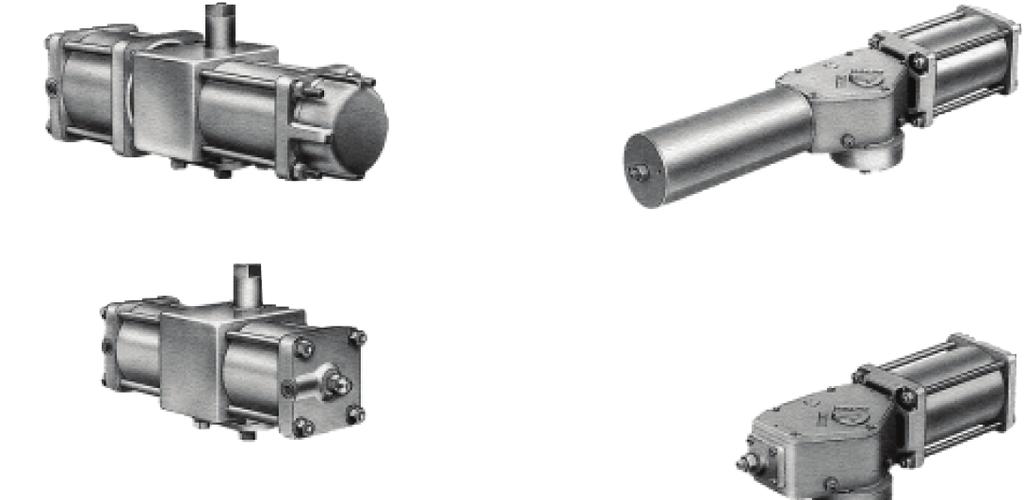

4 PIER CIEŃ USZCZELNIAJĄCY WARTOŚCI GRANICZNE TEMPERATURY C NAZWA HANDLOWA HYCAR PERUNAM.N KRYNAC VITON TECNOFLON FLUOREL DUTRAL TER NORDEL HYPALON NAZWA STOSOWANA SKRÓT PRACA PRZERYWANA GUMA NITRYLOWA NR KFM NR KPM -10 C +130 C GUMA FLUOROWA -10 C +200 C PRACA CIĄGŁA -10 C +100 C -10 C +150 C ODPORNOŚĆ NA ŚCIERANIE ODPORNOŚĆ NA STARZENIE ODKSZTAŁCENIE TRWAŁE PO ŚCIŚNIĘCIU E ZASTOSOWANIA Gaz ziemny (zaazotowany, wysokometanowy), woda, powietrze, oleje, smary, rozpuszczalniki nie zawieraj ce węglowodorów aromatycznych, słabe roztwory kwasów. E ardzo wysoka odporność na działanie substancji chemicznych, także w wysokich temperaturach. Nadaje się do stosowania z silnymi kwasami, rozpuszczalnikami aromatycznymi i alifatycznymi, eterami i alkoholami, gazem miejskim. EPDM TERMOPOLIMERY -30 C +150 C -20 C +130 C E Dobra odporność na utlenianie pod wpływem działania substancji chemicznych; bardzo dobra odporność na ozon, dobre własności elektryczne, niska przenikalność wody oraz wysoka odporność na parę i wodę morsk. CSM POLIETYLEN CHLOROSULFONOWANY -20 C +120 C -15 C +120 C E D Wysoka odporność na utlenianie, ozon, kwasy rozcieńczone i skoncentrowane. D = DO Ć DORA = DORA OPCJE NA ZAMÓWIENIE - z otworem do kontroli szczelno ci i smarowania - z tarczą chromowaną - z tarczą ze stali nierdzewnej - z przelotowymi, nie gwintowanymi otworami na kołnierzu - materiały korpusu i tarczy odporne na działanie niskich temperatur E = ARDZO DORA STRATY CI NIENIA Straty ci nienia na zaworze przy całkowitym otwarciu tarczy oblicza się za pomocą poniższego wzoru: Δp = Δp = d q Cvm 2 2 dla cieczy [1] d ( 273,16 + t ) q2 dla gazu [1] ,6 Cvm 2 Pm + Pb

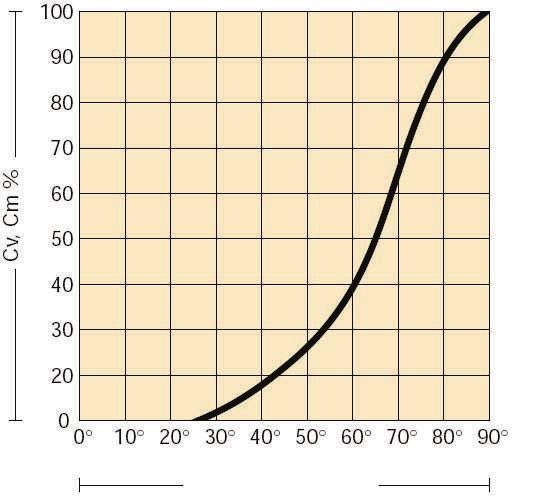

5 gdzie Δp = spadek ci nienia w milibarach d = ciężar wła ciwy cieczy [1] (woda = 1) i gazu [2] (powietrze = 1) Cvm = współczynnik przepływu (objęto ć wody w m3, jaka przepływa przez godzinę w temperaturze 15 C przez całkowicie otwarty zawór przy spadku ci nienia 1 mbar) q = natężenie przepływu w m3/h dla cieczy i w Stm3/h dla gazu Pm = ci nienie statyczne gazu przed zaworem w barach Pb = ci nienie atmosferyczne (1,013 bara) t = temperatura na wlocie w C Straty ci nienia obliczone w taki sposób dotyczą zaworu z tarczą w położeniu otwartym. Straty dla tarczy w pozycji uchylonej oblicza się z użyciem tego samego, przedstawionego powyżej wzoru, korzystając z udziału procentowego Cvm lub Cv wyznaczonego kątem otwarcia tarczy (zob. rys. 1). Rys. 1 CHARAKTERYSTYKA CV, CVM Stosunek [2] ma zastosowanie do ΔP Pm + Pb 20 Niekiedy wykorzystywany jest współczynnik przepływu Cv (objęto ć wody w galonach US, jaka przepływa na minutę w temperaturze 60 F przez całkowicie otwarty zawór przy spadku ci nienia 1 psi). Cvm = 0,0274 Cv W celu szybkiego obliczenia strat ci nienia można skorzystać z tabeli TT 465. Kąt otwarcia PIER CIEŃ USZCZELNIAJĄCY MOMENT OROTOWY (lbf*in) NASMAROWANY dla SUCHY dla MOMENT OROTOWY Nm NASMAROWANY dla SUCHY dla

6 SIŁOWNIKI PNEUMATYCZNE ZE SPRĘŻYNOWYM URZĄDZENIEM POWROTNYM PNEUMATYCZNE DWUSTRONNEGO DZIAŁANIA SIŁOWNIKI Z KOŁEM RĘCZNYM DŹWIGNIA L PRM PNEUMATYCZNE ZE SPRĘŻYNOWYM URZĄDZENIEM POWROTNYM PDM PR PNEUMATYCZNE DWUSTRONNEGO DZIAŁANIA PD ELEKTRYCZNE EZPO REDNIEGO DZIAŁANIA 1/4 OROTU AE M PRZEDŁUŻENIE GL ADAPTER Q

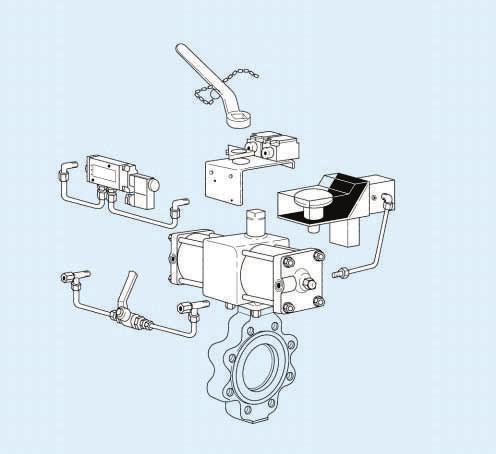

7 DŹWIGNIA AWARYJNA WYŁĄCZNIKI KRAŃCOWE ELEKTROMAGNETYCZNY POZYCJONER PNEUMATYCZNY Y-PASS JAK ZAMAWIAĆ Przy składaniu zamówienia należy podać następujące dane: typ, rozmiar, kołnierz i budowę rodzaj czynnika roboczego maksymalne ci nienie robocze maksymalna różnica ci nień przy zamkniętym zaworze warto ci graniczne temperatury pracy rodzaj wymaganego sterowania ew. zestaw mocujący (przeciwkołnierze, ruby i nakrętki, uszczelki).
