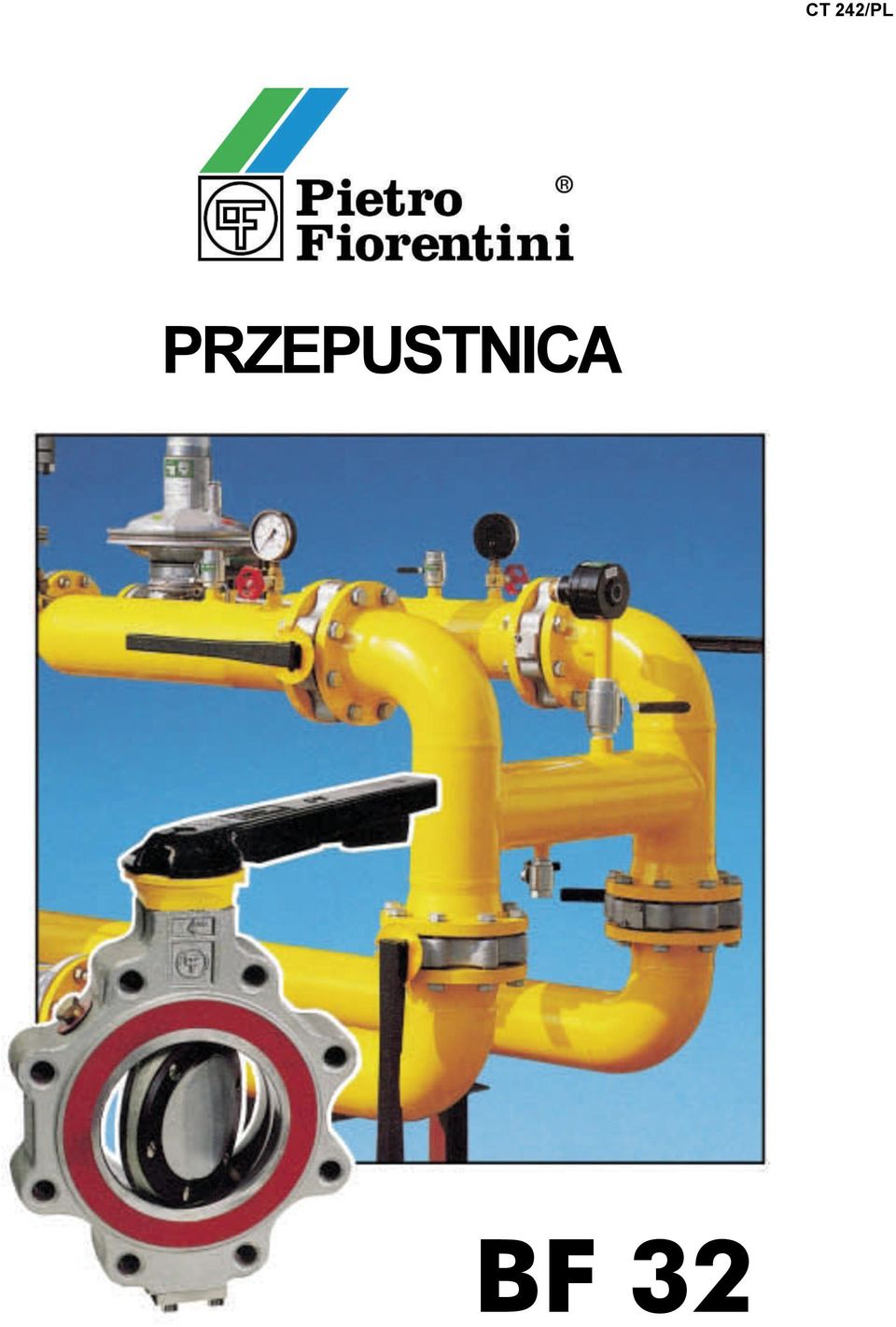

1 CT 242/PL PRZEPUSTNICA BF 32

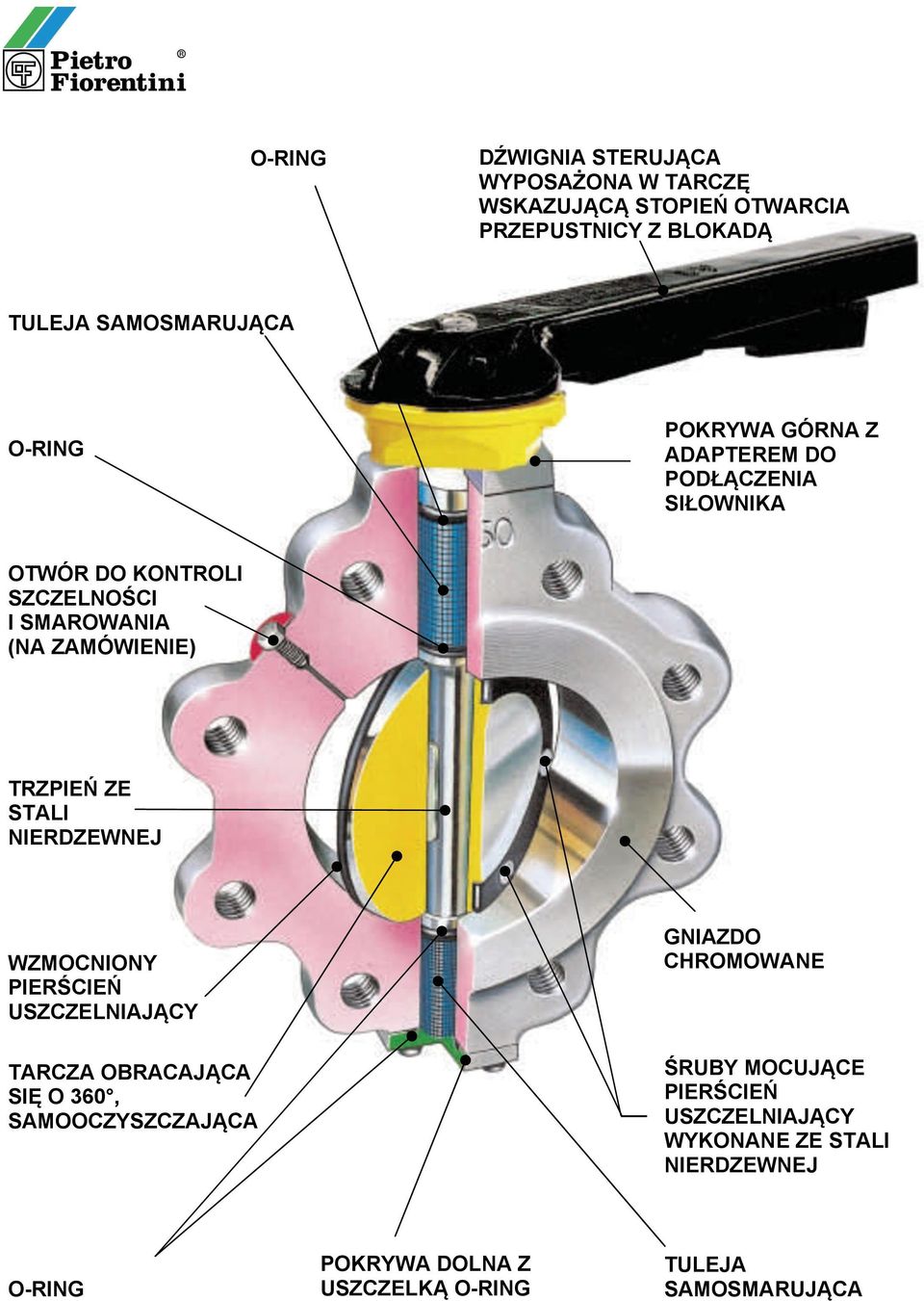

2 O-RING DŹWIGNIA STERUJĄCA WYPOSAŻONA W TARCZĘ WSKAZUJĄCĄ STOPIEŃ OTWARCIA PRZEPUSTNICY Z BLOKADĄ TULEJA SAMOSMARUJĄCA O-RING POKRYWA GÓRNA Z ADAPTEREM DO PODŁĄCZENIA SIŁOWNIKA OTWÓR DO KONTROLI SZCZELNOŚCI I SMAROWANIA (NA ZAMÓWIENIE) TRZPIEŃ ZE STALI NIERDZEWNEJ WZMOCNIONY PIERŚCIEŃ USZCZELNIAJĄCY TARCZA OBRACAJĄCA SIĘ O 360, SAMOOCZYSZCZAJĄCA GNIAZDO CHROMOWANE ŚRUBY MOCUJĄCE PIERŚCIEŃ USZCZELNIAJĄCY WYKONANE ZE STALI NIERDZEWNEJ O-RING POKRYWA DOLNA Z USZCZELKĄ O-RING TULEJA SAMOSMARUJĄCA

3 CHARAKTERYSTYKA Przepustnice typu BF 32 są urządzeniami do odcinania przepływu gazu ziemnego w sieciach i/lub ciągach średniego i niskiego ciśnienia. Można je także stosować do zamykania przepływu w rurociągach wykorzystywanych do transportu gazu tam, gdzie w kierunku przepływu wymagana jest wysoka szczelność, niskie straty ciśnienia i kompaktowa konstrukcja. Przepustnice typu BF 32 posiadają szereg zalet, w tym: hermetyczne uszczelnienie w położeniu zamkniętym niewielkie straty ciśnienia możliwość obrotu tarczy o 360, co pozwala na samooczyszczanie gniazda bez konieczności demontażu przepustnicy z rurociągu możliwość montażu w obu kierunkach przepływu tarcza z dwoma pierścieniami uszczelniającymi; otwór w korpusie przepustnicy pozwala na kontrolę szczelności bez konieczności demontażu zaworu z ciągu; otwór może także służyć do smarowania gniazda bez obniżania ciśnienia w rurociągu korpus z chromowanym gniazdem sferycznym zapewniającym: większą trwałość uszczelnienia niskie momenty obrotowe niezawodność działania budowa zgodna z normą UNI 9245 wymiary zabudowy FTF zgodne z normą UNI 9245 oraz ISO 5752, MSS-SP-67, BS CECHY FUNCKJONALNE WIELKOŚĆ DN KOŁNIERZE UNI PN 16 ANSI 150 RF MAKSYMALNE CIŚNIENIE ROBOCZE TEMPERATURA ROBOCZA MEDIA 16 barów 19 barów w zależności od pierścienia uszczelniającego (zob. właściwa tabela) woda, gaz, sprężone powietrze, środki spożywcze, materiały sproszkowane, węglowodory i ciecze MATERIAŁY KORPUS TARCZA TRZPIEŃ AISI 410 ŚRUBY MOCUJĄCE PIERŚCIEŃ USZCZELNIAJĄCY TULEJA WZMOCNIONY PIERŚCIEŃ USZCZELNIAJĄCY DN ASTM A 105 = Ck35 DIN = XC38 NFA DN 250 ST 52.3 DIN = FE KW UNI 5869 DN ASTM A105 = Ck35 DIN = XC38 NF A X5CrNi1810 UNI 6901 = AISI 304 XSCrNi 1809 DIN = Z6CN1809 NF A 573 TULEJA SAMOSMARUJĄCA (zob. właściwa tabela)

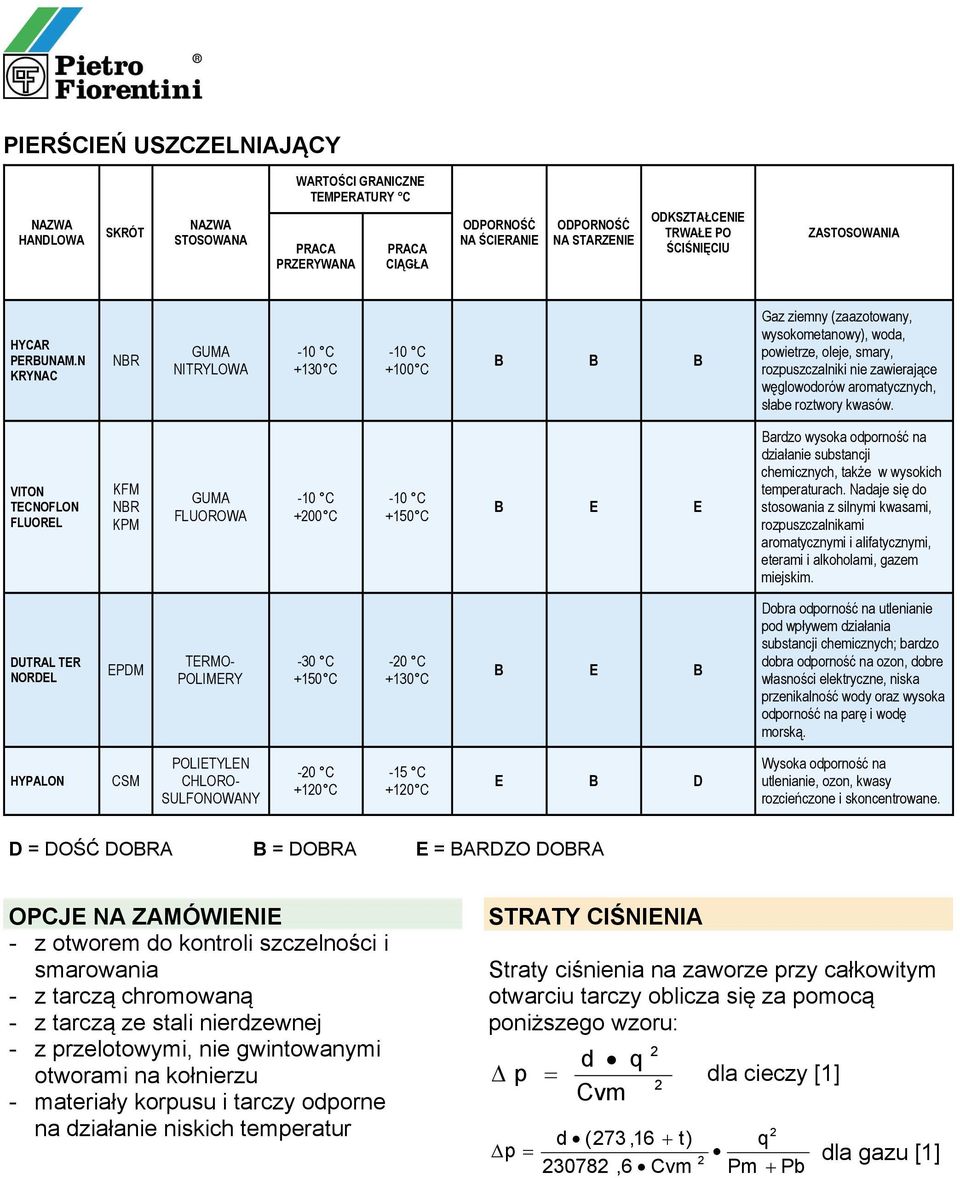

4 PIERŚCIEŃ USZCZELNIAJĄCY NAZWA HANDLOWA SKRÓT NAZWA STOSOWANA WARTOŚCI GRANICZNE TEMPERATURY C PRACA PRZERYWANA PRACA CIĄGŁA ODPORNOŚĆ NA ŚCIERANIE ODPORNOŚĆ NA STARZENIE ODKSZTAŁCENIE TRWAŁE PO ŚCIŚNIĘCIU ZASTOSOWANIA HYCAR PERBUNAM.N KRYNAC NBR GUMA NITRYLOWA -10 C +130 C -10 C +100 C B B B Gaz ziemny (zaazotowany, wysokometanowy), woda, powietrze, oleje, smary, rozpuszczalniki nie zawierające węglowodorów aromatycznych, słabe roztwory kwasów. VITON TECNOFLON FLUOREL KFM NBR KPM GUMA FLUOROWA -10 C +200 C -10 C +150 C B E E Bardzo wysoka odporność na działanie substancji chemicznych, także w wysokich temperaturach. Nadaje się do stosowania z silnymi kwasami, rozpuszczalnikami aromatycznymi i alifatycznymi, eterami i alkoholami, gazem miejskim. DUTRAL TER NORDEL EPDM TERMO- POLIMERY -30 C +150 C -20 C +130 C B E B Dobra odporność na utlenianie pod wpływem działania substancji chemicznych; bardzo dobra odporność na ozon, dobre własności elektryczne, niska przenikalność wody oraz wysoka odporność na parę i wodę morską. HYPALON CSM POLIETYLEN CHLORO- SULFONOWANY -20 C +120 C -15 C +120 C E B D Wysoka odporność na utlenianie, ozon, kwasy rozcieńczone i skoncentrowane. D = DOŚĆ DOBRA B = DOBRA E = BARDZO DOBRA OPCJE NA ZAMÓWIENIE - z otworem do kontroli szczelności i smarowania - z tarczą chromowaną - z tarczą ze stali nierdzewnej - z przelotowymi, nie gwintowanymi otworami na kołnierzu - materiały korpusu i tarczy odporne na działanie niskich temperatur STRATY CIŚNIENIA Straty ciśnienia na zaworze przy całkowitym otwarciu tarczy oblicza się za pomocą poniższego wzoru: 2 d q Δ p = dla cieczy [1] 2 Cvm Δp = d (273,16 + t) ,6 Cvm 2 2 q Pm + Pb dla gazu [1]

5 gdzie Δp = spadek ciśnienia w milibarach d = ciężar właściwy cieczy [1] (woda = 1) i gazu [2] (powietrze = 1) Cvm = współczynnik przepływu (objętość wody w m 3, jaka przepływa przez godzinę w temperaturze 15 C przez całkowicie otwarty zawór przy spadku ciśnienia 1 mbar) q = natężenie przepływu w m 3 /h dla cieczy i w Stm3/h dla gazu Pm = ciśnienie statyczne gazu przed zaworem w barach Pb = ciśnienie atmosferyczne (1,013 bara) t = temperatura na wlocie w C Straty ciśnienia obliczone w taki sposób dotyczą zaworu z tarczą w położeniu otwartym. Straty dla tarczy w pozycji uchylonej oblicza się z użyciem tego samego, przedstawionego powyżej wzoru, korzystając z udziału procentowego Cvm lub Cv wyznaczonego kątem otwarcia tarczy (zob. rys. 1). Rys. 1 CHARAKTERYSTYKA CV, CVM Stosunek [2] ma zastosowanie do ΔP 20 Pm + Pb Niekiedy wykorzystywany jest współczynnik przepływu Cv (objętość wody w galonach US, jaka przepływa na minutę w temperaturze 60 F przez całkowicie otwarty zawór przy spadku ciśnienia 1 psi). Cvm = 0,0274 Cv W celu szybkiego obliczenia strat ciśnienia można skorzystać z tabeli TT 465. Kąt otwarcia PIERŚCIEŃ USZCZELNIAJĄCY MOMENT OBROTOWY (lbf*in) MOMENT OBROTOWY Nm NASMAROWANY dla SUCHY dla NASMAROWANY dla SUCHY dla

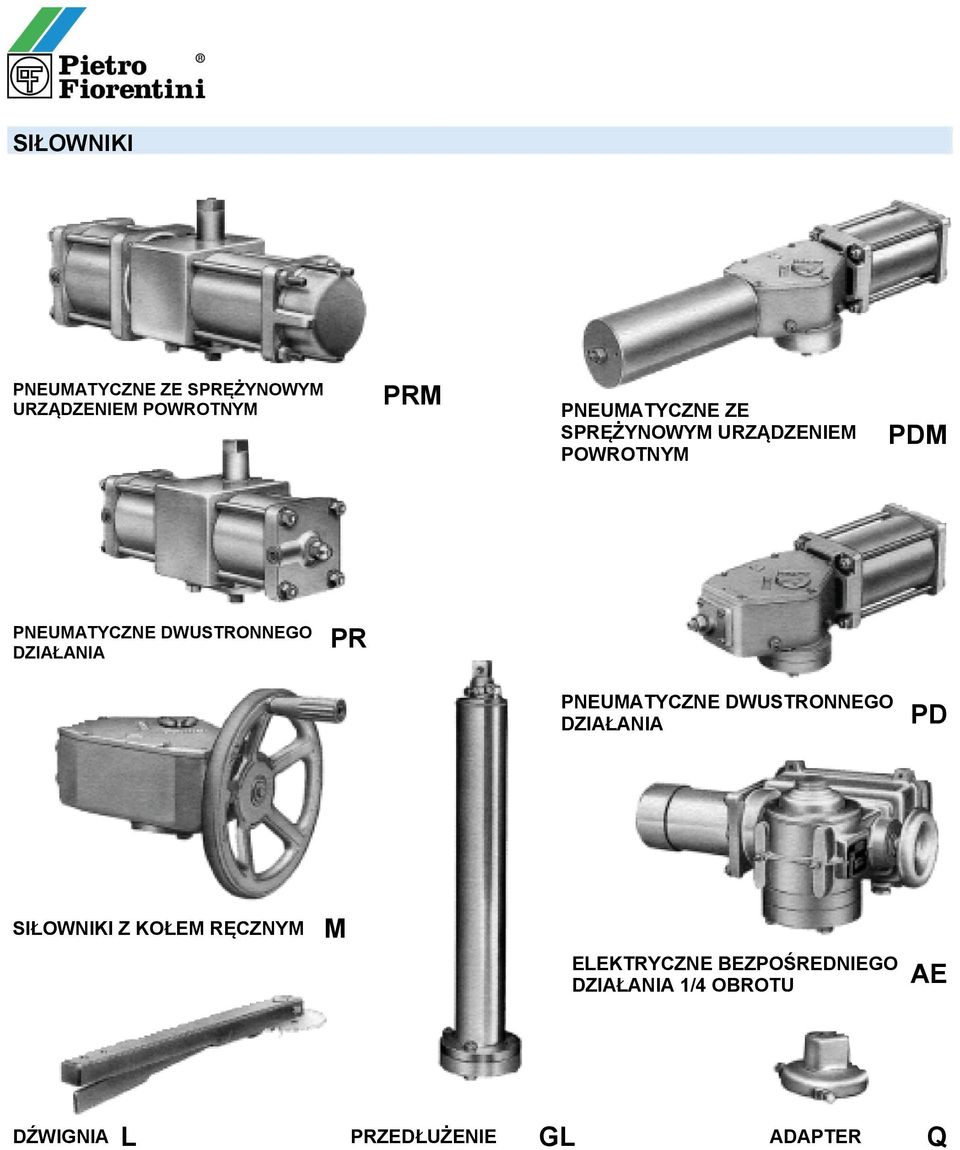

6 SIŁOWNIKI PNEUMATYCZNE ZE SPRĘŻYNOWYM URZĄDZENIEM POWROTNYM PRM PNEUMATYCZNE ZE SPRĘŻYNOWYM URZĄDZENIEM POWROTNYM PDM PNEUMATYCZNE DWUSTRONNEGO DZIAŁANIA PR PNEUMATYCZNE DWUSTRONNEGO DZIAŁANIA PD SIŁOWNIKI Z KOŁEM RĘCZNYM M ELEKTRYCZNE BEZPOŚREDNIEGO DZIAŁANIA 1/4 OBROTU AE L DŹWIGNIA PRZEDŁUŻENIE ADAPTER GL Q

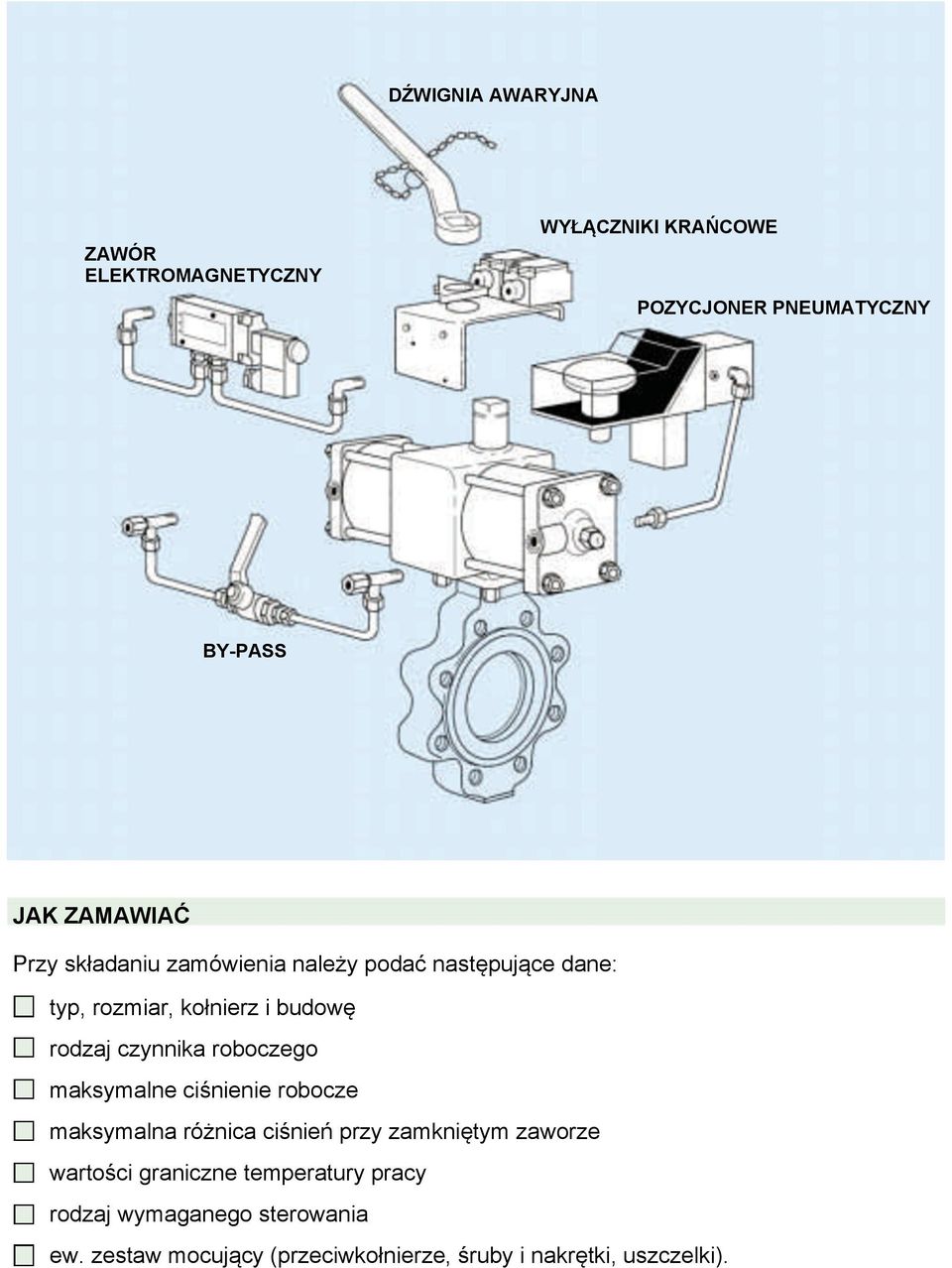

7 DŹWIGNIA AWARYJNA ELEKTROMAGNETYCZNY WYŁĄCZNIKI KRAŃCOWE POZYCJONER PNEUMATYCZNY BY-PASS JAK ZAMAWIAĆ Przy składaniu zamówienia należy podać następujące dane: typ, rozmiar, kołnierz i budowę rodzaj czynnika roboczego maksymalne ciśnienie robocze maksymalna różnica ciśnień przy zamkniętym zaworze wartości graniczne temperatury pracy rodzaj wymaganego sterowania ew. zestaw mocujący (przeciwkołnierze, śruby i nakrętki, uszczelki).

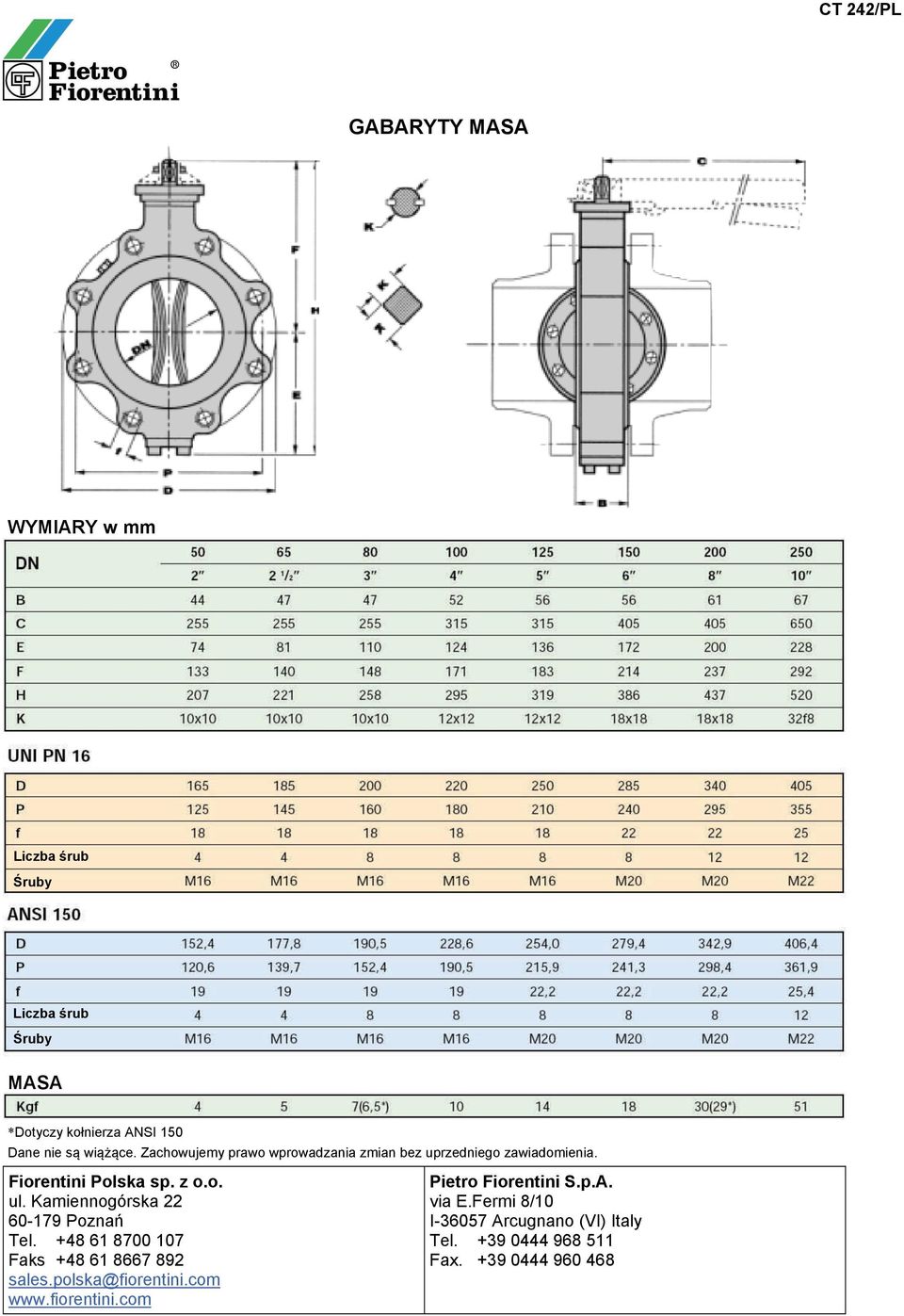

8 CT 242/PL GABARYTY MASA WYMIARY w mm Liczba śrub Śruby Liczba śrub Śruby MASA *Dotyczy kołnierza ANSI 150 Dane nie są wiążące. Zachowujemy prawo wprowadzania zmian bez uprzedniego zawiadomienia. Fiorentini Polska sp. z o.o. ul. Kamiennogórska Poznań Tel Faks sales.polska@fiorentini.com Pietro Fiorentini S.p.A. via E.Fermi 8/10 I Arcugnano (VI) Italy Tel Fax
