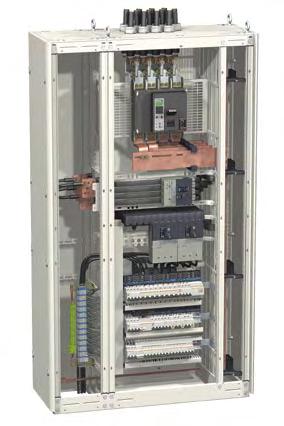

1 Prisma Plus Przewodnik monta owy System P

2 Wst p Przewodnik przedstawia sposób post powania podczas monta u Systemu P rozdzielnic Prisma Plus. WykonaliÊmy go, aby u atwiç Paƒstwu wykonanie pierwszego projektu. Zapewnia, e monterzy wykonujàcy monta i uk adajàcy przewody, dla których przewodnik jest przeznaczony, odniosà korzyêç z przemyêlanych doêwiadczeƒ na polu okreêlonym przez Schneider Electric i jego klientów. Krótko mówiàc, jest to podstawowe narz dzie pracy w warsztacie. Istnieje kilka metod monta u podzespo ów Prismy Plus. W przewodniku tym proponujemy jednà metod, którà Paƒstwo mo ecie dostosowaç do w asnych doêwiadczeƒ i w asnej organizacji pracy. Przewodnik ten nie zast puje instrukcji monta u dostarczanych w opakowaniach podzespo ów, ale jedynie zaleca kolejnoêç monta u podzespo ów i uzupe nia informacje podane w tych instrukcjach (metody monta u, specjalne zalecenia, ostrze enia itp.) 1

3 Spis treêci Wst p 1 Prezentacja podzespo ów 4 Instrukcje u ytkowania 6 Narz dzia Narz dzia do monta u 7 Narz dzia do kontroli 7 Identyfikacja i rodzaj podzespo ów 8 Monta ram wsporczych 9 Monta szyn Monta szyn poziomych 10 Monta szyn pionowych 10 àczenie szyn 12 Monta PE i PEN 13 Oznaczanie szyn 13 Monta formy 2 przegród dla szyn poziomych 13 Monta formy 2 przegród bocznych dla szyn pionowych 14 Instalacja p yt monta owych Monta p yt monta owych i aparatury 15 Sprawdzanie po o enia aparatury 16 Prowadzenie przewodów obwodów mocy Przewody mocy 17 Monta wtórnych bloków dystrybucyjnych 19 Monta bloków zacisków i szyn uziemiajàcych 20 Monta akcesoriów dla przewodów 20 Monta os on izolacyjnych 21 Prowadzenie przewodów ma ej mocy Monta aparatury na drzwiach lub p ytach czo owych 22 Monta akcesoriów dla przewodów 22 Prowadzenie przewodów obwodów pomocniczych 22 Zamykanie korytek z przewodami obwodów pomocniczych 22 Kontrola rozdzielnicy Kontrola koƒcowa 23 Monta przegród (forma wygrodzenia) Wygrodzenie elementów zasilajàcych 24 Wygrodzenie po àczeƒ elementów zasilajàcych 24 Monta formy 3 przegród poziomych 24 Monta przegród przedzia u szynowego 24 Zakoƒczenie Czyszczenie rozdzielnicy 25 Zakoƒczenie monta u os on przednich 25 Monta p yty przedniej na ramie wsporczej 25 Mocowanie os on 26 Pakowanie rozdzielnicy Pakowanie rozdzielnicy 27 2

4 3

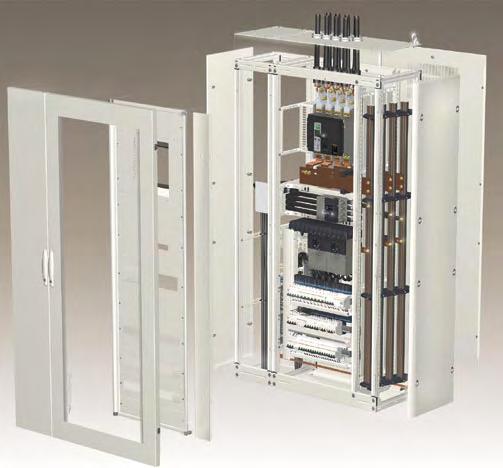

5 Prezentacja podzespo ów Rama wsporcza 1. Rama pionowa 2. Poprzeczka górna 3. Poprzeczka dolna 4. Rama pionowa przedzia u kablowego 5. Dach P yty monta owe i aparatura 6. Wspornik p yty monta owej 7. P yta monta owa 8. P yta monta owa Multi 9: szyna Multifix 9. Jednostka zasilajàca z wy àcznikiem Masterpact 10. Aparat Compact NS 11. Aparatura Multi 9 Szyny 12. Wspornik dolny szyny Linergy 13. Wspornik szyny Linergy 14. Szyny Linergy 15. Prefabrykowane po àczenie szyn elastycznych izolowanych 16. Prefabrykowane po àczenie szyn sztywnych 17. Szyna neutralna 18. Przewód ochronny PE Bloki dystrybucyjne 19. Polypact 20. Multiclip 21. Szyna grzebieniowa Prowadzenie przewodów 22. Korytka 23. Korytka dla cienkich przewodów Przewody mocy 24. Zestaw po àczeƒ transferowych w przedziale kablowym 25. Przegrody ochronne 26. Drabinki kablowe Wygrodzenie 27. Forma 2 wygrodzenia P yty czo owe 28. Rama wsporcza p yt czo owych 29. P yta czo owa P yty zakrywajàce 30. Os ona tylna 31. Os ony boczne 32. Drzwi przezroczyste 33. Drzwiczki pe ne przedzia u kablowego 4

6 Prezentacja podzespo ów

7 Instrukcje u ytkowania Instrukcja ta opisuje procedur monta u Prismy Plus System P. Wskazuje kolejnoêç monta u podzespo ów: techniczne instrukcje monta u znajdujà si w dokumentacji umieszczonej wewnàtrz opakowania ka dego podzespo u. A) Przed rozpocz ciem monta u nale y najpierw zidentyfikowaç rodzaj podzespo ów. B) Proces monta u, podzielony na 7 kroków, jest zorganizowany nast pujàco: 1 Monta ramy wsporczej 2 Monta szyn 3 Instalowanie p yt monta owych 4 Prowadzenie przewodów obwodów mocy 5 Prowadzenie przewodów obwodów ma ej mocy i sterowania 6 Monta przegród 7 Zakoƒczenie p yty przedniej i monta p yt rozdzielnicy Ka dy krok monta u jest zobrazowany przez piktogram znajdujàcy si tak e w instrukcji monta u. W wi kszoêci przypadków piktogram jest widoczny w dokumentacji przez przezroczyste opakowanie podzespo u. W niektórych szczególnych przypadkach konfiguracji rozdzielnic mo ecie nie znaleêç propozycji sposobu monta u. C) Muszà byç przeprowadzone testy zgodne z normà IEC D) Ostatni krok zawiera pakowanie rozdzielnicy w celu jej ochrony podczas transportu 6

8 Narz dzia Zalecana w tym dziale lista narz dzi nie jest kompletna, ale reprezentuje minimum narz dzi potrzebnych do monta u, prowadzenia przewodów i kontroli obudów Prismy Plus System P. Narz dzia do monta u i prowadzenia przewodów b Narz dzia indywidualne Zestawy narz dzi nale àce do monterów sk adajàcych obudowy i prowadzàcych przewody muszà zawieraç przynajmniej nast pujàce narz dzia DD Typ monta u Monta rozdzielnicy: obudowa, p yty monta owe i p yty nale àce do rozdzielnicy Monta aparatury i dokr cenie po àczeƒ (Compact NS itp.) Narz dzia 1 klucz z batkowy (z grzechotkà) 1 przed u ka klucz 1x 10 i 13 mm 1 gniazdo do klucza 1 Êrubokr t 1 uchwyt dla Êrubokr ta 1 gniazdo szeêciokàtne 5mm 1 uchwyt pozidriv 1 x 8 p aski Êrubokr t 1 przenoêna wyrzynarka Nasadki 7,8,10,13,16 i 17 mm Nasadka szeêciokàtna 4,5,6, 8 i 10 Nasadka pozidriv nr 1, 2 i 3 DD Prowadzenie przewodów w rozdzielnicy 1 p aski Êrubokr t 3 mm - 3,5 mm - 4 mm - 5,5 mm 1 Êrubokr t pozidriv nr 2 1 nó elektryka 1 p askoszczypy 1 Êciàgaczki izolacji 1 ucinaczki izolacji 1 narz dzie do zaciskania koƒcówek 1 c gi do ci cia ukoêne 1 szczypce pó okràg e 1 tester do sprawdzania ciàg oêci obwodów b Narz dzia grupowe K klucz dynamometryczny do przykr cenia Êrub wymaganym momentem (max. moment 50 Nm) K 1 zestaw no yc (gilotyna) do ci cia szyn elastycznych K 1 prasa do wykonywania otworów w szynach elastycznych K 1 pi a elektryczna K 1 wiertarka K 1 odkurzacz do czyszczenia rozdzielnic Uwaga: do zaciskania koƒcówek oczkowych mogà byç stosowane jedynie narz dzia zalecane przez producenta. DD DD Narz dzia do kontroli b Narz dzia indywidualne Ka dy kontroler jakoêci jest wyposa ony w narz dzia jak monterzy rozdzielnic z dodatkiem kilku narz dzi wymienionych poni ej: K ma e lusterko na zawiasie K latarka lub inna lampa przenoêna b Narz dzia grupowe K pulpit sterowniczy K transformator do prób dielektrycznych K miernik uniwersalny DD

9 Identyfikacja i rodzaj podzespo ów Cel: Identyfikacja i wybór podzespo ów, aby zapewniç póêniejszà w aêciwà organizacj pracy zmniejszyç liczb operacji monta owych. DD b Identyfikuj piktogram etapu monta u pokazany w instrukcji monta u. b Grupuj podzespo y, aparaty i akcesoria na etapy monta u od monta u ramy wsporczej do za o enia p yt obudowy. b Zbierz podzespo y, które b dà u ytkowane przez klienta, ale nie odpakowuj ich. DD Prisma Plus Wskazówka: nie zdejmuj od razu wszystkich opakowaƒ z otrzymanych podzespo ów. x4 Vigi NS100/160/250 3P/4P INS100/160/250 4P AA 03 8

10 Monta ram wsporczych DD Cel: àczenie obudów wg wymaganej konfiguracji. Dost pne sà ró ne typy ram wsporczych: b G bokoêç: 400 lub 600 b SzerokoÊç: 300, 400, 650 lub 800 Wskazówka: Z przyczyn transportowych dopuszczalne jest wykonanie zestawu 2 lub 3 obudów w zale noêci od koƒcowej wagi Dokr ç lekko Êruby àczàce Wyrównaj obudowy. Dokr ç Êruby àczàce odpowiednim momentem DD àczenie bokami àczenie plecami Uwaga: os ony instalowane sà po zakoƒczeniu procesu budowy rozdzielnicy, co gwarantuje atwy dost p do wszystkich elementów podczas monta u. Monta ram wsporczych b Sk adanie ram wsporczych Wskazówka: Rama wsporcza musi byç sk adana na równej powierzchni chroniàcej pow ok lakierniczà przed uszkodzeniem. DD Podczas monta u poprzeczek nale y zwróciç uwag, aby nie uszkodziç uszczelek znajdujàcych si przy koƒcach wsporników pionowych. b Przymocuj cokó, je eli jego monta nie odbywa si oddzielnie w miejscu posadowienia na obiekcie. DD b àczenie ram wsporczych Gdy ramy wsporcze majà byç dostarczane osobno: K Przechowuj w magazynie zestaw àczeniowy K Po àcz tymczasowo stosujàc Êruby Wskazówka: dla obudów o IP55 nie zapomnij zamocowaç uszczelek W miejscach po àczeƒ. Upewnij si, czy przed przyklejeniem uszczelek powierzchnia zosta a odt uszczona. Uwaga: Dla po àczenia w kszta cie L zestaw prawoskr tny musi byç montowany na budowie. b Monta przepustów kablowych Wskazówka: p yty z d awicami nale y montowaç jednoczeênie z ramami wsporczymi, przed p ytami monta owymi Wskazówka: aby zapewniç atwy dost p do szyn poziomych (góra lub dó ) zalecamy odwrotny monta zestawu àczeniowego: Szyny górne: d ugie Êruby + przek adki u góry wsporników pionowych ramy wsporczej Szyny dolne: d ugie Êruby + przek adki u do u DD DD DD b Monta stabilizatorów ramy wsporczej Elementy te zwi kszajà sztywnoêç obudowy i pozwalajà na transport przy pomocy wózka paletowego lub wid owego. 9

11 Monta szyn DD Cel: Krok ten zawiera monta wsporników i gotowych szyn. Wskazówka: Je eli podczas ci cia by stosowany olej, nale y go usunàç, aby uniknàç niekorzystnego wp ywu na izolacj Uwaga: K Szyny podczas przep ywu pràdu nie zmieniajà wymiarów K Jakkolwiek rodzaj szyn mo e si zmieniaç, ich kolejnoêç pozostaje ta sama: od przodu do ty u N, L1, L2, L3 K Dla szyn montowanych na plecach N jest po lewej stronie, nast pnie L1, L2, L3 DD DD DD Monta szyn poziomych b Montuj szyny poziome u góry lub u do u obudowy (zajmujà 3 modu y). Wymiar zwi ksza si do 5 modu ów, je eli sà przewidywane po àczenia do szyn tylnych. Je eli szyny sà montowane u do u, nale y zastosowaç form 2 oddzielania w celu unikni cia ryzyka uszkodzeƒ spowodowanych przez spadajàce narz dzia. Je eli obudowy b dà transportowane osobno, nale y zastosowaç àczenia szyn poziomych. àczniki b dà montowane na budowie i powinny byç zastosowane jako po àczenia mi dzy obudowami w celu u atwienia wymiany. Zapewnij odleg oêç 10mm mi dzy szynami do po àczenia, tj. 5 mm od kraw dzi obudowy. d Wskazówka: àczenie powinno byç wykonane w przedziale kablowym dla atwego dost pu. Monta szyn pionowych b Zamontuj pojedyncza szyn w przedziale szynowym DD DD Szyny Linergy do 1600 A Szyny p askie do 2800 A (IP < 31) 10

12 Monta szyn DD DD b Monta szyn podwójnych w przedziale szynowym Szyny podwójne Linergy do 3200 A Szyny p askie podwójne do 3200 A 3 po àczenia wyrównawcze sà wymagane mi dzy szynami. Sprawdê w instrukcji monta u iloêç wsporników w funkcji wymaganego pràdu zwarciowego Icw. Uwaga: Wspornik dolny szyn bocznych nie mo e byç brany pod uwag jako wspornik szyn b Monta szyn z ty u obudowy DD DD Uwaga: szyny tylne standardowo sà mocowane w obudowie g bokoêci 400, ale mogà tak e byç montowane w g bokiej na 600. W innych przypadkach po àczenia szynowe lub kablowe monterzy muszà wykonaç samodzielnie. Szyny prefabrykowane do 1600 A 11 Szyny p askie do 1600 A

13 Monta szyn DD àczenie szyn b Po àcz szyny mi dzy sobà K àczenie szyn poziomych z szynami Linergy w przedziale szynowym Wskazówka: preferowane jest stosowanie nakr tek zrywanych do zabezpieczania po àczeƒ mi dzy szynami. Je eli u ywamy tego typu nakr tek nale y podczas dokr cania stopniowo zwi kszaç si dokr cania a do chwili zerwania. Je eli stosujemy inny typ nakr tek, zalecane jest ich znaczenie jaskrawym lakierem po dokr ceniu w aêciwym momentem. Uwaga: Po àczenia szyn poziomych gruboêci 10 mm nie wymagajà wiercenia otworów, przeciwnie do szyn poziomych 5 mm. Szyna pozioma Szyna pionowa Po àczenie Szyna 10 mm Szyna Linergy DD DD Szyna 5 mm Szyna Linergy DD K po àczenie mi dzy szynami poziomymi a szynami pionowymi p askimi w przedziale szynowym Szyna pozioma Szyna pionowa Po àczenie Szyna 10 mm Szyna 10 mm DD DD Szyna 5 mm Szyna 5 mm DD Dla tego typu po àczenia w szynach 5 mm muszà byç wykonywane otwory K Po àczenie mi dzy szynà poziomà a szynà Linergy tylnà DD Ten typ po àczenia musi byç wykonywany w w asnym zakresie lub na àdanie przez Schneider Electric. Wymiary szyn nale y dobraç zgodnie z poradnikiem doboru szyn. K Po àczenie mi dzy szynà poziomà a szynà tylnà pionowà p askà Ten typ po àczenia musi byç wykonywany we w asnym zakresie. Wymiary szyn nale y dobraç zgodnie z poradnikiem doboru szyn. 12

14 Monta szyn DD Monta PE i PEN b Monta PE K w przypadku monta u pionowego jest normalnie montowana w przedziale kablowym K w przypadku monta u poziomego jest normalnie montowana u góry lub u do u rozdzielnicy naprzeciwko szyn poziomych. Uwaga: W przypadku oddzielnego transportu obudów, musza byç wykonane àczniki PE. DD b Monta PEN PEN jest montowana pionowo, normalnie w przedziale kablowym. Musi byç pod àczona do przewodu neutralnego przez roz àczany àcznik pozwalajàcy na póêniejsze pomiary izolacji. DD Oznaczanie szyn Uwaga: oznaczanie przewodów ochronnych jest obowiàzkowe, oznaczanie przewodów fazowych jest powa nie zalecane. 13

15 Monta szyn Monta formy 2 przegród bocznych dla szyn pionowych Uwaga: forma 2 oddzielania pozwala na umieszczenie elastycznych lub sztywnych po àczeƒ o gruboêci mniejszej ni 12 mm pomi dzy 2 przegrodami. W celu umieszczenia po àczeƒ aparatów o du ych pràdach znamionowych (Masterpact, Compact NS 1600 A itp.) do bocznych szyn pionowych, musi byç instalowana przegroda boczna z wyci ciami. Aby umocowaç je we w aêciwy miejscu, nale y przewidzieç pozycj aparatu na p ycie monta owej oraz miejsce wyprowadzenia szyn bocznych. Wa ne: podczas u ycia nale y u ywaç r kawic, okularów ochronnych oraz maski, aby uniknàç wdychania szklanych opi ków. DD DD DD

16 Instalacja p yt monta owych Instalacja p yt monta owych DD Cel: krok ten definiuje po o enie p yt monta owych w obudowie i monta ich razem z odpowiednimi aparatami. KolejnoÊç instalowania p yt monta owych zale y od technicznej charakterystyki aparatów. Uwaga: W celu okreêlenia po o enia p yty monta owej jednostki funkcjonalnej potrzebna jest znajomoêç wszystkich jej wymiarów, np. liczba modu ów (1 modu = 50 mm). Liczba ta jest podana w instrukcji monta u i katalogu. Oznaczenie m0 jest referencjà punktu poczàtkowego do instalacji pierwszej p yty monta owej. Jest jedno oznaczenie m0 dla ka dego naro nika,majàcego form znaku i specjalnego wyci cia s u àcego do zamocowania taêmy mierniczej potrzebnej do odmierzenia wysokoêci zaj tej przez p yt monta owà. Oznaczenia pojedyncze znajdujà si co 50 mm, natomiast podwójne co 100 mm, u atwiajàc liczenie modu ów. Tablica pokazuje kolejnoêç monta u w zale noêci od typu aparatu Aparat Mocowanie KolejnoÊç monta u Masterpact NW, NT, NS Mocowany na sta e b Zainstaluj p yt monta owà > 630 A i INS > 630 A b UmieÊç aparat na p ycie monta owej Wysuwny b Zainstaluj p yt monta owà b UmieÊç kaset na p ycie monta owej b W ó aparat do kasety DD Compact NS i Interpact INS DD Zasilany z Polypacta b Zamocuj Polypact, po àczeniami do przodu b Pochyl zestaw Polypacta po àczeniami do do u, kiedy umieszczasz go pomi dzy przegrodami formy 2 b Obróç Polypact w obudowie i umieêç go w pozycji poziomej b Zamocuj 2 p yty wsporcze monta owe z prawym wspornikiem obejmujàcym pierwsze po aczenie b Ustaw i trzymaj Polypact nad wspornikami b Mocuj p yty monta owe (bez aparatów) do swoich wsporników b UmieÊç Polypacta na p ycie monta owej b Przymocuj aparat Compact NS Mocowany b UmieÊç aparat na p ycie i INS y 630 A na sta e monta owej b Zainstaluj wyposa onà p yt monta owà DD38221 Wysuwny b UmieÊç podstaw lub kaset lub wtykowy na p ycie monta owej b Zainstaluj wyposa onà p yt monta owà b UmieÊç aparat w podstawie lub kasecie Aparaty modu owe System b Zainstaluj szyn monta owà modu owy b UmieÊç aparaty modu owe na szynie DD

17 Instalacja p yt monta owych DD Sprawdzenie po o enia aparatury Operacja ta pozwala na sprawdzenie przez montera i zapobie enie niew aêciwemu po o eniu jednostki funkcjonalnej w stosunku do p yty czo owej, zanim wiszàca lub wolnostojàca obudowa b dzie w pe ni wyposa ona w przewody. b UmieÊç ram wsporczà zestawu p yt przednich b Zainstaluj p yty czo owe w celu okreêlenia po o enia aparatów b Sprawdê tak e g bokoêç zamontowania aparatów b Rozmontuj ram wsporczà 16

18 Prowadzenie przewodów obwodów mocy DD Przewody mocy Pod àczajàc aparaty >630 A nale y stosowaç szyny sztywne: rysunki szyn mogà byç dostarczone, je eli w katalogu nie sà dost pne po àczenia prefabrykowane. Jest potrzebne: b znaç po o enie przek adników pràdowych i przegród oraz nale y sprawdziç, czy ich monta jest mo liwy b drabinki kablowe do mocowania przewodów o izolacji 1000 V do p yt monta owych b mocowanie uchwytów zgodnie z wymaganymi odleg oêciami Uwaga: momenty dokr ceƒ Êrub w zaciskach aparatów sà podane w ich instrukcjach monta u. W celu unikni cia przyrostu temperatury nale y sprawdziç w instrukcjach obs ugi aparatów wymiary zalecanych przy àczanych przewodów. b Po àczenia zasilajàce Typ aparatu Typ po àczeƒ Aparat mocy Po àczenia Canalisami Po àczenia kablami > 630 A DD DD Aparat < 630 A Prefabrykowane po àczenie Po àczenie do szyn do szyn Linergy p askich DD DD Uwaga: W niektórych przypadkach monta u prefabrykowane po àczenie Compacta NS 400/630 mogà byç za d ugie. Je eli tak jest, wtedy dwa prefabrykowane po àczenia muszà byç umieszczone mi dzy dwoma p ytami formy 2 Po àczenie Polypacta do szyn Linergy Po àczenie Polypacta do szyn p askich DD DD Uwaga: po àczenie do szyn p askich wytwórca musi wykonaç samodzielnie. 17

19 Prowadzenie przewodów obwodów mocy b Po àczenia odp ywowe Typ aparatu Typ po àczeƒ Aparat mocy > 630 A Po àczenia szynami Po àczenia szynami do szyn Linergy do szyn p askich DD DD Aparat < 630 A Zestaw po àczenia transferowego Uwaga: po àczenie do szyn p askich wytwórca musi wykonaç samodzielnie. Uniwersalny blok zasilajàcy szyn izolowanych Powerclip DD DD Uwaga: szyna izolowana Powerclip jest zastosowana do zasilania kilku rz dów aparatów. 18

20 Prowadzenie przewodów obwodów mocy DD Monta wtórnych bloków dystrybucyjnych Nale y dostosowaç si do wielkoêci zacisków, d ugoêci zdj tej izolacji, liczby pod àczonych przewodów i zastosowaniu odpowiednich narz dzi. Nie nale y stosowaç koƒcówek rurkowych w zaciskach spr ynowych. W zacisku mo e byç zamocowany tylko jeden przewód. W bloku Multiclip 200 A wejêcie przewodami jest mo liwe tylko od do u umo liwiajàc monta pokryw izolacyjnych i budow wiàzek kablowych. Typ WielkoÊç po àczeƒ Zasada po àczeƒ Polybloc Blok dodatkowy Distribloc Zasilanie Dystrybucja DD Multiclip 200 A Zasilanie Dystrybucja Multiclip 80 A Zasilanie 4 mm Dystrybucja Izolowane bloki zacisków 3,5 mm Uwaga: Przewody odp ywowe aparatów umieszczonych na odp ywach sà dostarczane z blokami Multiclip i Distriblock 19

21 Prowadzenie przewodów obwodów mocy DD Monta bloków zacisków i szyn uziemiajàcych b Nale y zamontowaç wsporniki w celu rozmieszczenia bloków zacisków i szyn uziemiajàcych Uwaga: bloki zacisków i szyny uziemiajàce sà montowane: K u góry lub u do u obudowy K w przedziale kablowym b Monta bloku zacisków b Monta szyny uziemiajàcej Typ WielkoÊç po àczeƒ Zasada po àczeƒ DD DD DD DD DD DD DD DD mm Zaciski wejêciowe 35 mm 2 dla przewodów elastycznych lub sztywnych Zaciski wyjêciowe 16 mm 2 dla przewodów elastycznych lub sztywnych Zaciski Êrubowe Monta akcesoriów dla przewodów b Zamontuj poziome i pionowe uchwyty kablowe Opaski kablowe sà stosowane do prowadzenia przewodów. Sà bardzo atwo i szybko montowane przez wciêni cie bezpoêrednio w p yt monta owà. DD DD

22 Prowadzenie przewodów obwodów mocy b Monta korytek dla przewodów pionowych lub poziomych Korytka sà stosowane do prowadzenia przewodów w przestrzeni aparatowej. Sà mocowane: K do niektórych p yt monta owych w specjalnie przeznaczonych miejscach, K na zaciskanych uchwytach korytek przez 1 /4 obrotu zdejmowanej Êruby Blok dystrybucyjny Polypact jest przystosowany do mocowania korytek kablowych do uk adania przewodów sterowania wy àczników Compact NS przez niego zasilanych DD DD DD DD DD Uwaga: korytka sà montowane w prosty sposób przez zaciêni cie na swoich uchwytach od przodu b W przypadku instalacji w kszta cie L z zestawem naro nym dla szyn, mo e byç zastosowany dodatkowy zestaw naro ny do prowadzenia przewodów i przewodu uziemiajàcego. Monta os on izolacyjnych b Przygotuj ró ne pokrywy ochronne (wyci cia, otwory itp.) b Przymocuj ró ne pokrywy ochronne K zastosowanie ekranów mi dzy zaciskami jest przymusowe dla wszystkich Compactów NS K pokrywy dla bloków zasilajàcych mocy K pokrywy dla przewodów mocy K pokrywy dla szyn K nasadki z bate itp. b Montuj opaski przewodów Uwaga: W przypadku po àczeƒ wykonanych szynami elastycznymi z wbudowanymi ekranami zacisków, nie ma koniecznoêci wyposa ania wy àczników Compact NS w ekrany zacisków. b Zamocuj ekrany komór wydmuchowych na wy àcznikach Compact NS > 630 A, je eli sà zastosowane po àczenia szynami miedzianymi 21

23 Prowadzenie przewodów obwodów ma ej mocy DD Monta aparatów na drzwiach lub p ytach czo owych Z powodów bezpieczeƒstwa zabroniony jest monta aparatów na drzwiach przedzia u szynowego. Zalecane jest przeniesienie aparatów na drzwi przedzia u kablowego. b Montuj drzwi cz Êciowe z wyci ciami lub p yty czo owe z wyci ciami przystosowanymi do aparatów. DD Uwaga: Aparaty mogà byç montowane na typowych pe nych drzwiach przez wyci cie otworów. b Instaluj p yty monta owe i aparaty na drzwiach lub p ytach czo owych. b Montuj taêm uziemiajàcà, je eli drzwi nie sà przystosowane do monta u aparatów kl. 2. Wskazówka: je eli jest brak wystarczajàcej przestrzeni mi dzy drzwiami a p ytà czo owà, zastosuj os on izolacyjnà. DD Monta akcesoriów dla przewodów b Montuj korytka oraz uchwyty kablowe b Montuj bloki zacisków dla obwodów pomocniczych DD Uwaga: W p ytach monta owych sà wywiercone otwory do wk adania przewodów od ty u. b Montuj roz àczalne bloki zacisków obwodów pomocniczych b Montuj 4 P szyny pomocnicze b Montuj nak adki ochronne na odp ywie aparatu DD DD Prowadzenie przewodów obwodów pomocniczych DD Elastyczna rura Przepust b Oznacz przewody w celu u atwienia wykonania po àczeƒ na budowie i obs ugi wiszàcej lub wolnostojàcej obudowy, a tak e powtórnego prowadzenia w przypadku wykrycia b dnych po àczeƒ. Wa nym jest uzyskanie od klienta aprobaty na technik wykonywania oznaczeƒ. Oznaczniki muszà byç zak adane przy koƒcach przewodów i, je eli to konieczne, wzd u ich drogi. Wskazówka: Dok adnie chroƒ przewody przy przejêciach do drzwi, aby uniknàç roz àczeƒ podczas otwierania. Zalecamy stosowanie elementów ochronnych dla przewodów prowadzonych do p yt czo owych lub do drzwi. Zamykanie korytek z przewodami obwodów pomocniczych Wskazówka: Stopieƒ wype nienia korytek przewodami nie mo e przekraczaç 70%. 22

24 Kontrola rozdzielnicy Kontrola koƒcowa DD Po ukoƒczeniu monta u obudowy muszà przejêç ró ne testy i kontrole. Muszà przejêç przynajmniej trzy testy rutynowe, zgodne z normà IEC , wymienione poni ej: b Pierwszy test: ca kowita kontrola obejmujàca sprawdzenie przewodów, sprawdzenie jakoêci po àczeƒ, i je eli potrzebne, sprawdzenie funkcjonowania rozdzielnicy b Drugi test: sprawdzenie izolacji w postaci testu dielektrycznego b Trzeci test: sprawdzenie ochrony przed dotykiem bezpoêrednim i ciàg oêci elektrycznej obwodów ochronnych. DD b Spisanie raportu z testów Wi cej szczegó ów dotyczàcych testów znajdziecie w Przewodniku monta u i instalowania rozdzielnicy - KATIU31024 DD

25 DD Monta przegród (form wygrodzenia) Monta formy 2 przegród górnych lub dolnych szyn poziomych Uwaga: przegrody nie zmieniajà wymiarów szyn. DD Wygrodzenie elementów zasilajàcych Wskazówka: podczas monta u przegród wykonaj w nich otwory do prze o enia przewodów. DD DD Wygrodzenie po àczeƒ elementów zasilajàcych Monta formy 3 przegród poziomych Wskazówka: podczas monta u przegród wykonaj w nich otwory do prze o enia przewodów. Post puj zgodnie z instrukcjà monta u. Monta przegród przedzia u szynowego b Zamontuj przegrod czo owà b Zamontuj przegrod tylnà w obudowie o g bokoêci 600 mm b W przypadku prowadzenia przewodu PEN przez przegrod czo owà, wykonaj otwór w przewidzianym miejscu (zgodnie z pozwoleniem) i umieêç p yt izolacyjnà (Poliw glan T > 960 C) w celu zapewnienia IP2X (konsultuj si z instrukcjà monta u przegrody czo owej) 24

26 Zakoƒczenie E68280 Czyszczenie rozdzielnicy b Usuƒ zanieczyszczenia z wn trza przy pomocy odkurzacza Wskazówka: nie nale y stosowaç czyszczenia przy pomocy podmuchu. Mo e to spowodowaç zgromadzenie si pozosta oêci i kurzu przy cz Êciach czynnych. b Usuƒ kurz z otoczenia Wskazówka: nale y stosowaç neutralne rozpuszczalniki, które nie zniszczà lakieru. b Je eli konieczne, wykonaj zaprawki malarskie b Sprawdê obecnoêç materia ów obcych wewnàtrz rozdzielnicy (narz dzia, nakr tki, Êruby itp.), które mog yby spowodowaç niew aêciwà prac rozdzielnicy. Zakoƒczenie monta u os on przednich b Zamocuj ram wsporczà p yt przednich do ramy wsporczej obudowy b Zainstaluj oznaczenia i uchwyty tabliczek b Zamocuj p yty wype niajàce. DD DD Monta p yty przedniej na ramie wsporczej b Na przodzie rozdzielnicy: Tabliczka znamionowa musi zawieraç przynajmniej: K Nazw i adres wytwórcy K Oznaczenie projektu b Oznaczenie aparatu Pozwala ono na przejrzyste oznaczenie obwodu u ytkownika. Oznaczenie musi byç w pe ni czytelne, odporne i w aêciwie przymocowane do aparatu. Istniejà trzy formaty tabliczek, które mogà byç drukowane lub grawerowane. 25

27 Monta p yt rozdzielnicy DD Mocowanie os on b Zamontuj os ony z d awikami b Zamontuj os ony tylne i boczne Uwaga: dla zestawu L istnieje specyficzna kolejnoêç monta u: wykonuj jà zgodnie z instrukcjà monta u prawego kàta. b Zainstaluj zestaw wentylacyjny, rezystor i, je eli konieczne, oêwietlenie rozdzielnicy b Umocuj dach Uwaga: Nie zapomnij o uszczelce dla obudowy o IP3. Pami taj o odt uszczeniu powierzchni, gdzie ma byç ona przyklejona. DD DD b Zamocuj drzwi lub ram sta à K monta drzwi jest odwracalny Wskazówka: Z przyczyn bezpieczeƒstwa upewnij si, czy otwierane drzwi nie b dà utrudnia y na budowie dost pu do korytarza lub przejêcia ewakuacyjnego. Drzwi muszà si otwieraç w kierunku ewakuacji. K Przed instalacjà klamki nale y umocowaç wk adk z zamkiem b Zamocuj uchwyty do podnoszenia obudowy. Nie zapomnij o zatyczkach. 26

28 Pakowanie rozdzielnicy E20551 Pakowanie rozdzielnicy b Je eli to konieczne, roz àcz obudowy mechanicznie i elektrycznie b Dostarcz klientowi konieczne akcesoria: àczniki, Êruby mocujàce itp. b Dostarcz na budow przewodnik instalacyjny b Sporzàdê dokumentacj technicznà zawierajàcà zestaw rysunków, instrukcje obs ugi aparatów oraz instrukcje monta u wiszàcej lub wolnostojàcej obudowy. b Przyklej kopert z dokumentacjà na wewn trznej cz Êci drzwi b Zapewnij w aêciwa ochron rozdzielnicy podczas transportu Uwaga: nale y stosowaç stabilizatory w celu zwi kszenia bezpieczeƒstwa transportu i p yty ochronne wielokrotnego u ytku (kàtowniki, poliestyren itp.) b Zapakuj wiszàcà lub wolnostojàcà obudow 27
