RAPORT EFEKTU EKOLOGICZNEGO AUDYT. NAZWA OBIEKTU: Specjalny Ośrodek Szkolno-Wychowawczy ADRES: ul.krasińskiego, 19 KOD, MIEJSCOWOŚĆ: , Słupsk

Transkrypt

1 1 RAPORT EFEKTU EKOLOGICZNEGO AUDYT NAZWA OBIEKTU: Specjalny Ośrodek Szkolno-Wychowawczy ADRES: ul.krasińskiego, 19 KOD, MIEJSCOWOŚĆ: , Słupsk NAZWA INWESTORA: Urząd Miejski w Słupsku ADRES: Pl.Zwycięstwa, 3 KOD, MIEJSCOWOŚĆ: , Słupsk NAZWA JEDNOSTKI PROJEKTOWEJ: Rejonowy Zarząd Inwestycji W Słupsku Sp. z o. o. ADRES: ul. Banacha, 10A/22 KOD, MIEJSCOWOŚĆ: , Słupsk PROJEKTANT Tytuł Imię i nazwisko Nr uprawnień Data, podpis Studia podyplomowe w zakresie audytów i certyfikatów energetycznych budynków Agata Lachowicz WSPÓŁAUTOR Tytuł Imię i nazwisko Nr uprawnień Data, podpis Uprawnienia budowlane do projektowania Grzegorz Lachowicz POM/0087/PW OK/ Słupsk,

2 Spis treści: 1. Cel opracowania 2. Dane budynku 3. Spis przedsięwzięć termomodernizacyjnych 4. Charakterystyka źródeł ciepła systemu ogrzewania i wentylacji 5. Charakterystyka źródeł ciepła systemu przygotowania ciepłej wody 6. Wskaźniki emisji zanieczyszczeń poszczególnych systemów i paliw 7. Emisja zanieczyszczeń poszczególnych systemów w budynku 8. Bezpośredni efekt ekologiczny 9. Emisja równoważna 2

3 1. Cel opracowania 3 Celem opracowania jest pokazanie efektu ekologiczne wynikającego z zastosowanych usprawnień termomodernizacyjnych obliczonych w audycie energetycznym. 2. Dane budynku Przeznaczenie budynku: Szkolno-oświatowe Strefa klimatyczna: I Stacja meteorologiczna: Ustka Powierzchnia zabudowy A z =1934,00 m 2 Powierzchnia o regulowanej temperaturze A f =3925,30 m 2 Powierzchnia netto A=4367,43 m 2 Kubatura ogrzewana budynku V=13603,50 m 3 Liczba kondygnacji: 6 3. Spis przedsięwzięć termomodernizacyjnych Modernizacja przegrody DZ 1 stalowe zimn. 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 1 drw.skrz.wym.na drew. 'Wentylacja grawitacyjna' Modernizacja przegrody DZ 1 drew.-wym. 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 14 poliwęglan 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 13 PCV stare 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 12 drw.skrz.wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 6 drw.skrz. łuk.wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 5 drw.skrz. łuk.wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 11 drw.skrz. łuk.wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 2 drw.skrz.wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 3 drw.skrz. łuk.wym.na drew. 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 9 drw.skrz. łuk.wym.na drew. 'Wentylacja grawitacyjna' Modernizacja przegrody OZ 8 drw.skrz. wym.na PCV 'Wentylacja grawitacyjna' Modernizacja przegrody Ściana zewnętrzna Modernizacja przegrody Ściana wewnętrzna Modernizacja przegrody Ściana na gruncie Modernizacja przegrody Strop piętro Modernizacja przegrody Strop nad przejazdem Modernizacja przegrody Strop wewnętrzny Modernizacja przegrody Ściana zewnętrzna Modernizacja przegrody OZ 12 drw.skrz.wym.na PCV Zamiana współczynnika przenikania U

4 4 Modernizacja przegrody Strop zewnętrzny Modernizacja przegrody Ściana na gruncie Modernizacja przegrody Dach Modernizacja przegrody Ściana zewnętrzna Modernizacja systemu grzewczego

5 4. Charakterystyka źródeł ciepła systemu ogrzewania i wentylacji 4.1. Przed modernizacją 5 Rodzaj paliwa H,tot H u Jedn. Q K,H [kwh/rok] Zużycie paliwa B Jedn. Ciepło z ciepłowni węglowej 0,65 1,00 kwh/kwh , ,5 kwh/rok 4.2. Po modernizacji Rodzaj paliwa H,tot H u Jedn. Q K,H [kwh/rok] Zużycie paliwa B Jedn. Ciepło z ciepłowni węglowej 0,88 1,00 kwh/kwh , ,1 kwh/rok 5. Charakterystyka źródeł ciepła systemu przygotowania ciepłej wody 5.1. Przed modernizacją Rodzaj paliwa W,tot H u Jedn. Q K,W [kwh/rok] Zużycie paliwa B Jedn. Ciepło z ciepłowni węglowej 0,39 1,00 kwh/kwh , ,2 kwh/rok 5.2. Po modernizacji Rodzaj paliwa W,tot H u Jedn. Q K,W [kwh/rok] Zużycie paliwa B Jedn. Ciepło z ciepłowni węglowej 0,39 1,00 kwh/kwh , ,2 kwh/rok

6 6. Wskaźniki emisji zanieczyszczeń poszczególnych systemów i paliw Informacje uzupełniające: Przed modernizacją 6 System ogrzewania i wentylacji Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Ciepło z ciepłowni węglowej kg/kwh 0, , , , , , , System przygotowania ciepłej wody Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Ciepło z ciepłowni węglowej kg/kwh 0, , , , , , , Po modernizacji System ogrzewania i wentylacji Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Ciepło z ciepłowni węglowej kg/kwh 0, , , , , , , System przygotowania ciepłej wody Rodzaj paliwa Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P Ciepło z ciepłowni węglowej kg/kwh 0, , , , , , ,000000

7 7. Emisja zanieczyszczeń poszczególnych systemów w budynku 7.1. Przed modernizacją 7 System Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P System ogrzewania i wentylacji kg/rok 1146, , , , ,2617 5,6393 0,0000 System przygotowania ciepłej wody kg/rok 217, ,6940 2, , ,2417 1,0708 0,0000 Całkowita emisja w budynku Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P kg/rok 1363, , , , ,5034 6,7101 0, Po modernizacji System Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P System ogrzewania i wentylacji kg/rok 476, ,3351 4, , ,9678 2,3424 0,0000 System przygotowania ciepłej wody kg/rok 217, ,6940 2, , ,2417 1,0708 0,0000 Całkowita emisja w budynku Jedn. SO 2 NO X CO CO 2 PYŁ SADZA B-a-P kg/rok 693, ,0290 6, , ,2094 3,4132 0,0000

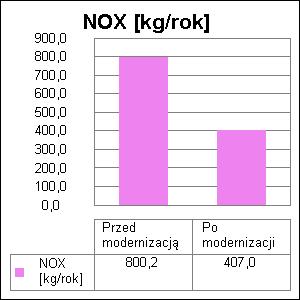

8 8. Bezpośredni efekt ekologiczny 8.1. Tabela bezpośredniego efektu ekologicznego 8 Emitowane zanieczyszczenie Budynek projektowany [kg/rok] Budynek z alternatywnymi źródłami [kg/rok] Efekt ekologie [kg/rok] Redukcja emisji [%] SO , , , ,13 NO X 800, , , ,13 CO 13, , , ,13 CO , , , ,13 PYŁ 283, , , ,13 SADZA 6, , , ,13 B-a-P 0, , , Wykresy bezpośredniego efektu ekologicznego

9 9

10 10

11 9. Emisja równoważna 11 Wartości współczynnika toksyczności zanieczyszczeń obliczono w oparciu o Rozporządzenie Ministerstwa Środowiska z dnia r. w sprawie wartości odniesienia dla niektórych substancji w powietrzu(dz.u. nr 87/2010 poz.16). K SO2 = e SO2 /e t = 20/20 mg/m 3 = 1,00 K NOx = e SO2 /e t = 20/40 mg/m 3 = 0,50 K CO = e SO2 /e t = brak wymagań K CO2 = e SO2 /e t = brak wymagań K PYŁ = e SO2 /e t = 20/40 mg/m 3 = 0,50 K SADZA = e SO2 /e t = 20/8 mg/m 3 = 2,50 K B-a-P = e SO2 /e t = 20/0,001 mg/m 3 = 20000, Tabela emisji równoważnej Emitowane zanieczyszczenie Współczynnik toksyczności K Emisja - Przed modernizacją [kg/rok] Emisja - Po modernizacji [kg/rok] Emisja równoważna - Przed modernizacją [kg/rok] Emisja równoważna - Po modernizacji [kg/rok] SO 2 1, , , , , NO X 0,50 800, , , , PYŁ 0,50 283, , , , SADZA 2,50 6, , , , B-a-P 20000,00 0, , , , Łączna emisja równoważna 1922, , Efekt ekologiczny wyrażony emisją równoważną dla proponowanych przedsięwzięć termomodernizacyjnych wynosi 944, kg/rok, czyli 49,1% Wykres emisji równoważnej
