PROJEKT BUDOWLANY PB.PS.3

Transkrypt

1 Nazwa zadania: Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Dziaki: Nr 287 obrb 3; 1/2 obrb 4 Inwestor: Powiat Pruszkowski ul. Drzymay Pruszków tel faks starostwo@powiat.pruszkow.pl Wykonawca: CTD Civil Transport Designers s.c. G. Dbrowski, H. Kleban, M. Kryski ul. Fanfarowa Warszawa tel do 63 faks ctd@ctd.com.pl Stadium: PROJEKT BUDOWLANY PB.PS.3 Zawarto: Projekt zagospodarowania terenu Projekt architektoniczno-budowlany brana elektryczna Projekt architektoniczno-budowlany brana drogowa Zaczniki Kody CPV Instalowanie sygnalizacji drogowej Roboty drogowe Zespó projektowy: Funkcja Zakres opracowania Projektant PZT, PAB (cz E) Sprawdzajcy PAB (cz E) Asystent PZT, PAB (cz E) Projektant PZT, PAB (cz D) Sprawdzajcy PAB (cz D) Asystent PZT, PAB (cz D) Imi i nazwisko Numer uprawnie Specjalno Data mgr in. Janusz Kaznowski 1773/Lb/92 elektryczna in. Czesaw Witek 2512/Lb/74 elektryczna mgr in. Tomasz Krukowicz in. Grzegorz Dbrowski MAZ/PWOD/0371/07 drogowa mgr in. Andrzej Czapski 497/66 drogowa in. Konrad Pluciski Podpis Warszawa, listopad 2010 r.

2 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole WYKAZ ZAWARTOCI PROJEKTU BUDOWLANEGO A. PZT.PS.3 PROJEKT ZAGOSPODAROWANIA TERENU Cz opisowa Cz rysunkowa B. PAB.PS.3.E PROJEKT ARCHITEKTONICZNO-BUDOWLANY Instalacja zasilajca i odbiorcza 230V sygnalizacji wietlnej na przejciu dla pieszych przez ul. Pisudskiego w Brwinowie Opis techniczny Cz rysunkowa C. PAB.PS.3.D PROJEKT ARCHITEKTONICZNO-BUDOWLANY Remont i przebudowa infrastruktury drogowej w rejonie przejcia dla pieszych przez ul. Pisudskiego w Brwinowie Opis techniczny Cz rysunkowa D. ZACZNIKI 1. Umowa przyczeniowa nr 10/R1/R/ Warunki przyczenia do sieci nr 10/R1/ Opinia ZUDP 4. Uzgodnienie z ZEWT RE Pruszków 5. Informacja BIOZ 6. Zawiadczenia z art. 12 ust. 7 Prawa Budowlanego Warszawa, listopad 2010 r.

3 Nazwa zadania: Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Dziaki: Nr 287 obrb 3; 1/2 obrb 4 Inwestor: Powiat Pruszkowski ul. Drzymay Pruszków tel faks starostwo@powiat.pruszkow.pl Wykonawca: CTD Civil Transport Designers s.c. G. Dbrowski, H. Kleban, M. Kryski ul. Fanfarowa Warszawa tel do 63 faks ctd@ctd.com.pl Stadium: PROJEKT BUDOWLANY Projekt zagospodarowania terenu Cz: PZT.PS.3 Zawarto: Cz opisowa Cz rysunkowa Zespó projektowy: Funkcja Imi i nazwisko Numer uprawnie Specjalno Data Projektant mgr in. Janusz Kaznowski 1773/Lb/92 elektryczna Projektant in. Grzegorz Dbrowski MAZ/PWOD/0371/07 drogowa Asystent mgr in. Tomasz Krukowicz Asystent in. Konrad Pluciski Podpis Warszawa, listopad 2010 r.

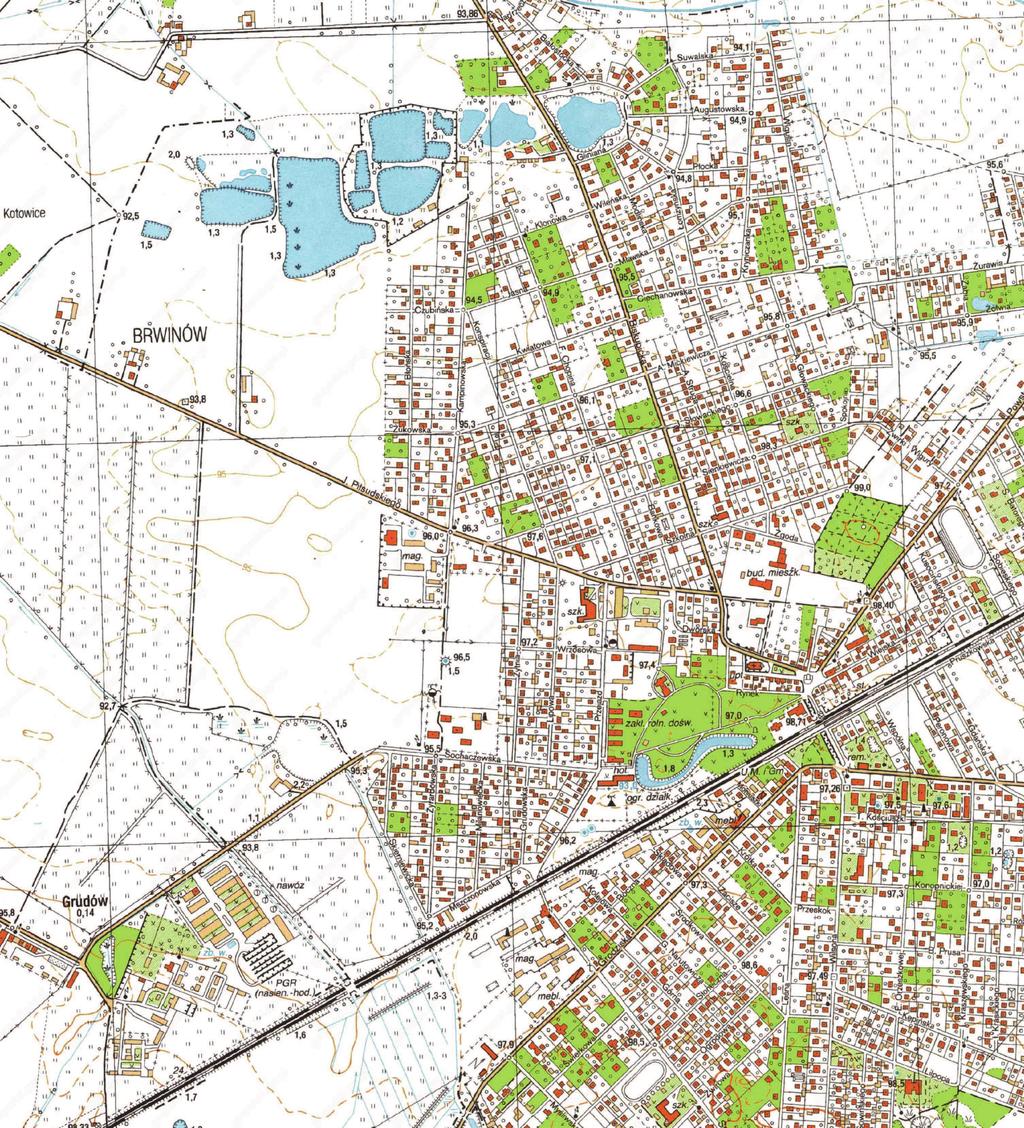

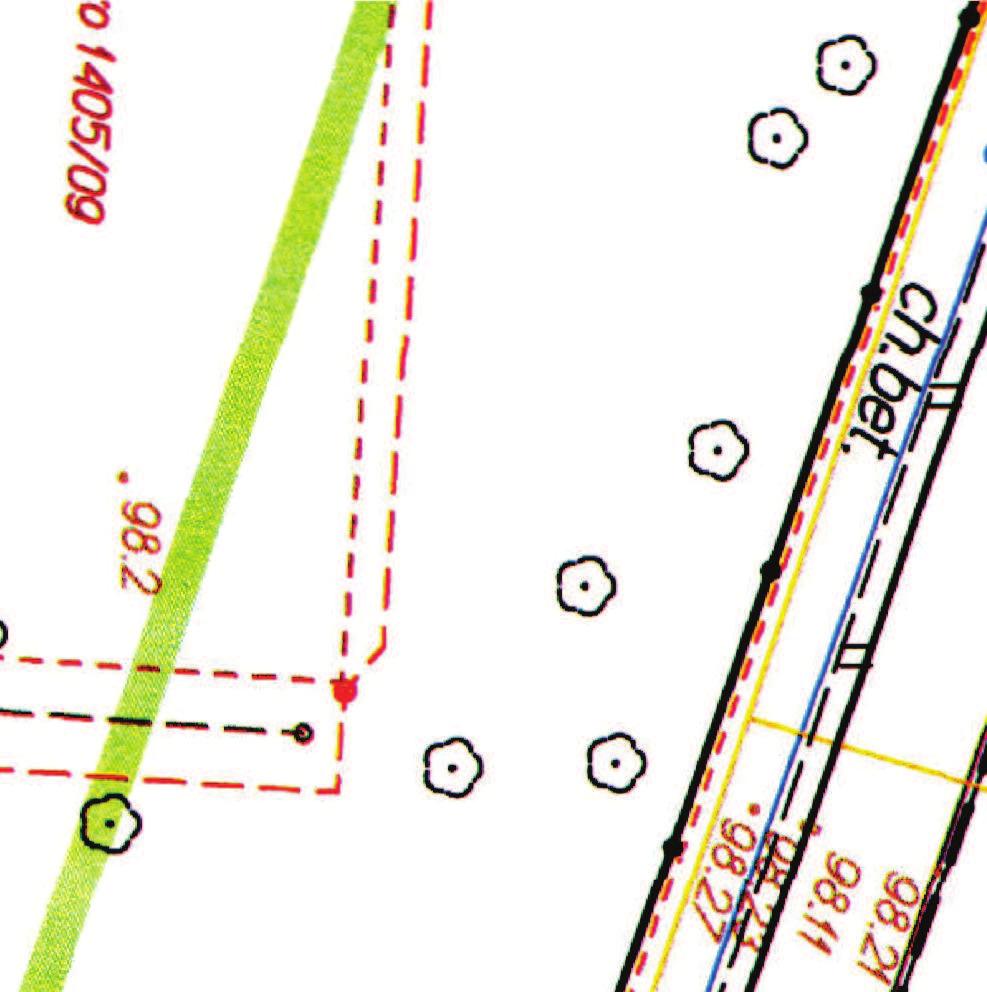

4 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole SPIS ZAWARTOCI PROJEKTU ZAGOSPODAROWANIA TERENU A. CZ OPISOWA B. CZ RYSUNKOWA PZT.PS.3.1 Plan orientacyjny skala 1: PZT.PS.3.2 Plan sytuacyjny skala 1:250 Warszawa, listopad 2010 r.

5 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole PZT.PS.3 PROJEKT ZAGOSPODAROWANIA TERENU A. CZ OPISOWA Warszawa, listopad 2010 r.

6 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Spis treci 1 Przedmiot inwestycji Istniejcy stan zagospodarowania dziaki Projektowane zagospodarowanie dziaki Zestawienie powierzchni poszczególnych czci zagospodarowania dziaki budowlanej Informacje uzupeniajce...6 CTD - Civil Transport Designers s.c Warszawa Strona 1 z 6 Stan:

7 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 1 Przedmiot inwestycji Przedmiotem inwestycji jest remont i przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie w nastpujcym zakresie: zmiana lokalizacji istniejcego przejcia dla pieszych zlokalizowanego przy Zespole Szkó nr 1 w Brwinowie (posesja Pisudskiego 11) przesunicie o ok. 16 m w kierunku poudniowo-wschodnim, uzupenienie ubytków i remont nawierzchni chodnika w rejonie przejcia dla pieszych, doposaenie przesunitego przejcia dla pieszych w trójbarwn sygnalizacj wietln. Wszelkie roboty budowlane objte zakresem niniejszego projektu budowlanego zlokalizowane s w granicach istniejcego pasa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie na dz. ew. nr 287 z obrbu 3 oraz 1/2 z obrbu 4. CTD - Civil Transport Designers s.c Warszawa Strona 2 z 6 Stan:

8 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 2 Istniejcy stan zagospodarowania dziaki W stanie istniejcym na dziace ew. nr 287 z obrbu 3 oraz 1/2 z obrbu 4 znajduje si droga powiatowa nr 4108W, przez któr wyznaczono przejcie dla pieszych o szerokoci 6 m. Droga jest jednojezdniowa o jednym pasie ruchu w kadym kierunku. Po obu stronach jezdni zlokalizowane s chodniki dla pieszych, na odcinku objtym projektem wzdu ul. Pisudskiego nie ma zjazdów do posesji. W pasie drogowym zlokalizowano ponadto napowietrzn lini niskiego napicia (230/400 V), z której bdzie zasilana sygnalizacja wietlna oraz sieci uzbrojenia terenu zwizane i niezwizane z funkcjonowaniem drogi (kanalizacja, wodocig, gaz, teletechnika, sieci elektryczne). Przeznaczone do przebudowy przejcie dla pieszych przez ul. Pisudskiego znajduje si w okolicy ul. Szkolnej (na odcinku pomidzy skrzyowaniem z ul. Przejazd i ul. Szkoln). CTD - Civil Transport Designers s.c Warszawa Strona 3 z 6 Stan:

9 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 3 Projektowane zagospodarowanie dziaki Zakres niniejszego projektu obejmuje zmian lokalizacji istniejcego przejcia dla pieszych polegajc na jego przesuniciu o ok. 16 m w kierunku poudniowowschodnim oraz doposaenie przejcia w sygnalizacj wietln. Pozostae roboty (regulacja krawników, uzupenienie ubytków i remont nawierzchni chodnika) nie powoduj zmian w zagospodarowaniu dziaki. Lokalizacj terenu inwestycji w stosunku do ssiednich terenów i stron wiata na tle sieci drogowej Brwinowa przedstawiono na planie orientacyjnym w skali 1: (rys. PZT.PS.3.1), a projektowane zagospodarowanie dziaki na planie zagospodarowania terenu w skali 1:250 (rys. PZT.PS.3.2). Na planie tym przedstawiono now lokalizacj przejcia dla pieszych, trasy przycza zasilajcego i instalacji odbiorczej sygnalizacji wietlnej, lokalizacj sygnalizatorów, detektorów, zcza kablowo-pomiarowego i sterownika oraz zakres i charakter robót zwizanych z nawierzchni jezdni i chodników. Szczegóowe rozwizania techniczne dotyczce czci elektrycznej sygnalizacji wietlnej przedstawiono w projekcie architektoniczno-budowlanym brany elektrycznej (PAB.PS.1.E) a dotyczce robót drogowych w projekcie architektoniczno-budowlanym brany drogowej (PAB.PS.1.D). CTD - Civil Transport Designers s.c Warszawa Strona 4 z 6 Stan:

10 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 4 Zestawienie powierzchni poszczególnych czci zagospodarowania dziaki budowlanej 1. Powierzchnia chodnika 80,1 m²; 2. Powierzchnia trawników 7,1 m². CTD - Civil Transport Designers s.c Warszawa Strona 5 z 6 Stan:

11 PZT.PS.3 PROJEKT BUDOWLANY PROJEKT ZAGOSPODAROWANIA TERENU Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 5 Informacje uzupeniajce 1. Teren inwestycji nie jest wpisany do rejestru zabytków; 2. Teren inwestycji znajduje si poza granicami terenu górniczego; 3. Charakter i cechy obiektów budowlanych objtych zakresem niniejszego projektu powoduj, e nie powoduj one zagroe dla rodowiska i higieny uytkowników; 4. Ochron zdrowia uytkowników zapewnia, zaprojektowana zgodnie z wymaganiami normy PN-IEC , ochrona przeciwporaeniowa: przed dotykiem bezporednim z uyciem izolacji roboczej i ochronnej czci czynnych oraz przed dotykiem porednim, poprzez zastosowanie samoczynnego wyczenia napicia w ukadzie TT z uyciem samoczynnych wyczników rónicowoprdowych i nadprdowych, 5. Niniejszy projekt zagospodarowania terenu naley rozpatrywa cznie z pozostaymi elementami projektu budowlanego (projektami architektonicznobudowlanymi, warunkami technicznymi, uzgodnieniami branowymi i ZUDP) oraz opracowaniami zwizanymi (zatwierdzonym projektem staej organizacji ruchu oraz projektem organizacji ruchu na czas robót budowlanych). 6. Zgodnie z ustaleniami z Inwestorem/Zarzdc drogi powiatowej wykonanie sygnalizacji wietlnej zostanie poprzedzone remontem nawierzchni jezdni drogi powiatowej, zrealizowanym w ramach oddzielnego zadania. CTD - Civil Transport Designers s.c Warszawa Strona 6 z 6 Stan:

12 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole PZT.PS.3 PROJEKT ZAGOSPODAROWANIA TERENU B. CZ RYSUNKOWA Warszawa, listopad 2010 r.

13 Transport Designers N W E S

14

15 Nazwa zadania: Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Dziaki: Nr 287 obrb 3; 1/2 obrb 4 Inwestor: Powiat Pruszkowski ul. Drzymay Pruszków tel faks starostwo@powiat.pruszkow.pl Wykonawca: Podwykonawca: Stadium: CTD Civil Transport Designers s.c. G. Dbrowski, H. Kleban, M. Kryski ul. Fanfarowa Warszawa tel do 63 faks ctd@ctd.com.pl Zakad Projektowo Wykonawczy Urzdze i Sieci Elektroenergetycznych ul. Smyczkowa 4 lok Lublin PROJEKT BUDOWLANY Projekt architektoniczno-budowlany Cz: PAB.PS.3.E Instalacja zasilajca i odbiorcza 230V sygnalizacji wietlnej na przejciu dla pieszych przez ul. Pisudskiego w Brwinowie Zawarto: Opis techniczny i obliczenia Cz rysunkowa Zespó projektowy: Funkcja Imi i nazwisko Numer uprawnie Specjalno Data Projektant mgr in. Janusz Kaznowski 1773/Lb/92 elektryczna Sprawdzajcy in. Czesaw Witek 2512/Lb/74 elektryczna Asystent mgr in. Tomasz Krukowicz Podpis Warszawa, listopad 2010 r.

16 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole SPIS ZAWARTOCI PROJEKTU ARCHITEKTONICZNO-BUDOWLANEGO PAB.PS.3.E Instalacja zasilajca i odbiorcza 230V sygnalizacji wietlnej na przejciu dla pieszych przez ul. Pisudskiego w Brwinowie A. OPIS TECHNICZNY Opis techniczny Obliczenia techniczne Zestawienie materiaów B. CZ RYSUNKOWA PAB.PS.3.E.1 Schemat strukturalny zasilania PAB.PS.3.E.2 Schemat strukturalny kablowej sieci sygnalizacji wietlnej PAB.PS.3.E.3 Rysunek montaowy szafki zczowo-licznikowej PAB.PS.3.E.4 Plan sytuacyjny skala 1:250 PAB.PS.3.E.5 Rysunek montaowy ptli indukcyjnych PAB.PS.3.E.6 Rozszycie kabli sygnalizacyjnych Warszawa, listopad 2010 r.

17 Przebudowa drogi powiatowej nr 4108W (ul. Pisudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole PAB.PS.3.E PROJEKT ARCHITEKTONICZNO-BUDOWLANY Instalacja zasilajca i odbiorcza 230V sygnalizacji wietlnej na przejciu dla pieszych przez ul. Pisudskiego w Brwinowie A. OPIS TECHNICZNY Warszawa, listopad 2010 r.

18 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Spis treci 1 Owiadczenie projektanta i sprawdzajcego z art. 20 ust. 4 Prawa budowlanego Przeznaczenie obiektu budowlanego oraz jego funkcja i charakterystyczne parametry techniczne Rozwizania konstrukcyjne obiektu budowlanego Charakterystyka ogólna Zasilanie w energi elektryczn Linia zasilajca nn Złcze kablowo-licznikowe Obwody odbiorcze 230 V sygnalizacji wietlnej Sterownik Obwody odbiorcze sygnalizacji Detektory ruchu Przyciski dla pieszych Sygnalizatory i maszty sygnalizacyjne Kanalizacja kablowa Ochrona od przepi Ochrona przeciwporaeniowa Uwagi kocowe Obliczenia techniczne Załoenia Obcienie szafki SS sterownika Obliczenie spadku napicia w przyłczu 230 V Obliczenie rezystancji uziomu ochronnego PE Informacje uzupełniajce Załczniki do projektu Opracowania zwizane Katalogi zwizane Zestawienie materiałów Materiały do wykonania przyłcza kablowego 230 V i szafki złczowolicznikowej ZK1/1P, cz przedlicznikowa Materiały do wykonania instalacji sygnalizacji wietlnej, cz zalicznikowa CTD - Civil Transport Designers s.c Warszawa Strona 1 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:

19 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 1 Owiadczenie projektanta i sprawdzajcego z art. 20 ust. 4 Prawa budowlanego Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane owiadczam, e opracowanie nr PAB.PS.3.E pn.: Projekt architektonicznobudowlany Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole zostało sporzdzone zgodnie z obowizujcymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzajcy: mgr in. Janusz Kaznowski 1773/Lb/92 in. Czesław Witek 2512/Lb/74 CTD - Civil Transport Designers s.c Warszawa Strona 2 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:

20 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 2 Przeznaczenie obiektu budowlanego oraz jego funkcja i charakterystyczne parametry techniczne Przeznaczeniem elektrycznej instalacji zasilajcej i odbiorczej sygnalizacji wietlnej objtych zakresem niniejszego projektu s cele komunikacyjne sterowanie ruchem drogowym na przejciu dla pieszych. Charakterystyczne parametry techniczne: 1. Napicie instalacji zasilajcej 230 V, 2. Napicie obwodów sygnalizacyjnych 230 V, 3. Rodzaj i łczna liczba sygnalizatorów LED, 6 szt., 4. Rodzaj i łczna liczba detektorów pojazdów indukcyjne, 4 szt., 5. Rodzaj i łczna liczba detektorów pieszych przyciski dotykowe, 2 szt., 6. Rodzaj sterownika akomodacyjny, dwuprocesorowy, 7. Układ sieciowy TT; 8. Rodzaj przyłcza kablowe. CTD - Civil Transport Designers s.c Warszawa Strona 3 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:

21 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole 3 Rozwizania konstrukcyjne obiektu budowlanego 3.1 Charakterystyka ogólna Zgodnie z załoeniami projektu organizacji ruchu, została zaprojektowana sygnalizacja wietlna izolowana, akomodacyjna z detektorami: dla pojazdów ptlami indukcyjnymi, dla pieszych przyciskami dotykowymi. Sygnalizacja wietlna pracuje w oparciu o algorytmy sygnalizacyjne, zawarte w projekcie organizacji ruchu. Niniejsze opracowanie obejmuje: szafk pomiarowo-zasilajc ZK1/TL 230 V wraz z przyłczem, lini kablow 230 V zasilania szafki sterownika SS, instalacj sygnalizacji wietlnej, instalacj obwodów akomodacyjnych, ochron od porae prdem elektrycznym, ochron przeciwprzepiciow. 3.2 Zasilanie w energi elektryczn Linia zasilajca nn Dla potrzeb przyłczenia do elektroenergetycznej sieci dystrybucyjnej projektowanego złcza kablowo-licznikowego ZK1/TL, zasilajcego w energi elektryczn instalacje odbiorcze sygnalizacji wietlnej, zostanie wykonana kablowa linia zasilajca nn 230V. Zgodnie z wydanymi warunkami przyłczenia, w/w linia zostanie zrealizowana z zastosowaniem kabla YAKXS 4x35 mm², jako przyłcze kablowe, wyprowadzona z betonowego słupa linii napowietrznej nn-0,4 kv (istn. obwód ze stacji SN/nn nr 0373 Brwinów SGGW ). Schemat strukturalny zasilania oraz plan usytuowania linii zasilajcej i złcza ZK1/TL przedstawiaj rys. nr PAB.PS.3.E.1 i PAB.PS.3.E.4. Na ww. słupie naley zainstalowa odgromnik GXO LOVOS 0,44 kv/5 ka oraz rozłcznik bezpiecznikowy SZ-50.1 z wkładk 25A-gG. Z zacisków wyjciowych rozłcznika, stanowicych granic eksploatacji i miejsce dostarczenia energii przez PGE Dystrybucja Warszawa Teren Sp. z o.o. zostanie wyprowadzony ww. kabel do złcza ZK1/TL. Na słupie do wysokoci 3 m kabel naley osłoni ochronn SV75 (BEØ50mm). Na całej trasie ziemnej kabel zostanie ułoony w rurach osłonowych, z zastosowaniem zapasów kablowych, oznaczników i folii ostrzegawczej, stosownie do wymogów przedstawionych w N-SEP-E-004 i PN- 76/E Przewiduje si ułoenie rezerwowej rury osłonowej, w miejscu przejcia kabli zasilajcych i odbiorczych przez jezdni ulicy. CTD - Civil Transport Designers s.c Warszawa Strona 4 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:

22 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole Złcze kablowo-licznikowe Zgodnie z wydanymi warunkami przyłczenia, projektuje si posadowienie szafki złczowo-licznikowej ZK1/TL na działce nr 1/2 przy ul. Piłsudskiego w Brwinowie, w miejscu dostpnym dla słub eksploatacyjnych ZE. Przewiduje si uycie typowej szafki prod. AGTEL Zamo (lub zamiennie JAKMET, KUBIAK itp), wyposaonej w prefabrykowany fundament, wykonanej z materiału odpornego na działanie promieniowania UV, o fakturze uniemoliwiajcej naklejanie reklam. Cz złczowa szafki zawiera zabezpieczenie przelicznikowe 16A-gG. Wyposaenie szafki licznikowej (górnej) bdzie stanowił 1-fazowy, bezporedni, jednostrefowy licznik energii czynnej oraz wyłcznik nadmiarowo-prdowy S301C6 w obudowie przystosowanej do plombowania, stanowicy ogranicznik mocy pobieranej. Z szafki naley wyprowadzi zalicznikow, kablow lini odbiorcz do szafki SS sterownika sygnalizacji wietlnej. Lini naley wykona kablem YKYo 4x10 mm² 0,6/1 kv (1 yła rezerwy) Wyposaenie szafki ZK1/TL oraz lokalizacj aparatów pokazuje rysunek montaowy nr PAB.PS.3.E.3. Zalicznikowa instalacja odbiorcza nie wnosi zakłóce do sieci zasilajcej. 3.3 Obwody odbiorcze 230 V sygnalizacji wietlnej Sterownik Dla realizacji programu zgodnie z projektem organizacji ruchu, projektuje si zastosowanie dwuprocesorowego, mikroprocesorowego sterownika sygnalizacji wietlnej. Podstawowe wymagania dla sterownika: zgodno z aktualnymi przepisami okrelonymi w Rozporzdzeniu Ministra Infrastruktury w sprawie szczegółowych warunków technicznych dla znaków i sygnałów oraz urzdze bezpieczestwa ruchu drogowego i warunków ich umieszczania na drogach, zgodno z wymaganiami normy PN-EN 12675:2002, PN-HD 638 S1 minimum 4 grupy sygnałowe, minimum 4 wejcia dla przycisków, minimum 4 wejcia dla detektorów indukcyjnych, napicie w obwodach sygnalizacyjnych 230 V, funkcja ciemniania w zalenoci od natenia wiatła słonecznego, dwa niezalene układy sterujcy i nadzorujcy prac sterownika, realizacja nadzoru napiciowego i prdowego wszystkich sygnałów, eliminacja stanów niebezpiecznych w czasie mniejszym ni 300 ms, moliwo swobodnego programowania algorytmów sterowania ruchem, CTD - Civil Transport Designers s.c Warszawa Strona 5 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:

23 PAB.PS.3.E PROJEKT BUDOWLANY PROJEKT ARCHITEKTONICZNO-BUDOWLANY Cz E Przebudowa drogi powiatowej 4108W (ul. Piłsudskiego) w Brwinowie wykonanie sygnalizacji wietlnej na przejciu dla pieszych przy szkole nadzór sygnałów w zakresie czasów midzyzielonych, czasów minimalnych, realizowanej sekwencji, kolizji sygnałów zezwalajcych oraz wywietlania sygnałów sprzecznych, nadzór napicia zasilania oraz poprawnoci funkcjonowania układu detekcji, zastosowanie filtrów przeciwzakłóceniowych zabezpieczajcych przed wnoszeniem wyszych harmonicznych do sieci. Sterownik zabudowany jest w fabrycznej obudowie, posadowionej na fundamencie, wyposaonym w przepusty do wprowadzenia kabli. Sterownik zasilany jest napiciem 230 V AC i jest wyposaony we wspornik TH-35 do montau aparatów modułowych toru zasilania. Za głównym wyłcznikiem prdu (FR A) naley umieci dwa wyłczniki rónicowoprdowe. Pierwszy z nich chroni obwód zasilajcy szafki i obwody w masztach sygnałowych. Drugi słuy do ochrony gniazdka serwisowego 230 V. Lokalizacja szafki sterownika SS jest pokazana na rysunku nr PAB.PS.3.E.4. Szczegóły montaowe szafki sterownika przedstawia dokumentacja techniczno-ruchowa sterownika Obwody odbiorcze sygnalizacji Obwody odbiorcze sygnalizacji wietlnej zostan ułoone w kanalizacji kablowej, wykonanej z rur typu SRS i DVR lub odpowiedników z wykorzystaniem studni kablowych z poliwglanu typu EK337 i EK358/K1 lub odpowiedników. Klasy obcie pokryw studni naley dostosowa do lokalizacji studni studnie EK 337 w chodnikach A15, studnie EK358/K1 w chodnikach B125, w miejscach przeznaczonych do ruchu pojazdów (np. parking) D400. Okablowanie odbiorcze naley wykona: obwody sygnalizacji kablem YKSY 19 x1,5 mm², obwody ochronne przewodem LgY 10 mm², połczenia do detektorów indukcyjnych kablem XzTKMXpw 2x2x0,8 mm², połczenia do przycisków kablem XzTKMXpw 6x2x0,8 mm², połczenia w masztach do sygnalizatorów przewodem YDYo 5x1,5mm 2 Plan ułoenia obwodów i urzdze odbiorczych przedstawia rysunek nr PAB.PS.3.E.4. Schemat strukturalny okablowania przedstawiono na rysunku nr PAB.PS.3.E.2. Układ kabla sygnalizacyjnego ptlowy. Ułoenie kabli sygnalizacyjnych i akomodacyjnych winno spełnia wymogi przedstawione w N- SEP-E-004 i PN-76/E Detektory ruchu W celu umoliwienia sterowania sygnalizacj wietln na obu wlotach na projektowane przejcie dla pieszych, zlokalizowano detektory ruchu kołowego w postaci ptli indukcyjnych, wykonanych przewodem LgYc-2,5 mm²/750 V, umieszczonych pod warstwcieraln nawierzchni jezdni. CTD - Civil Transport Designers s.c Warszawa Strona 6 z 15 Zakład Projektowo-Wykonawczy Urzdze i Sieci Elektroenergetycznych Lublin Stan:
