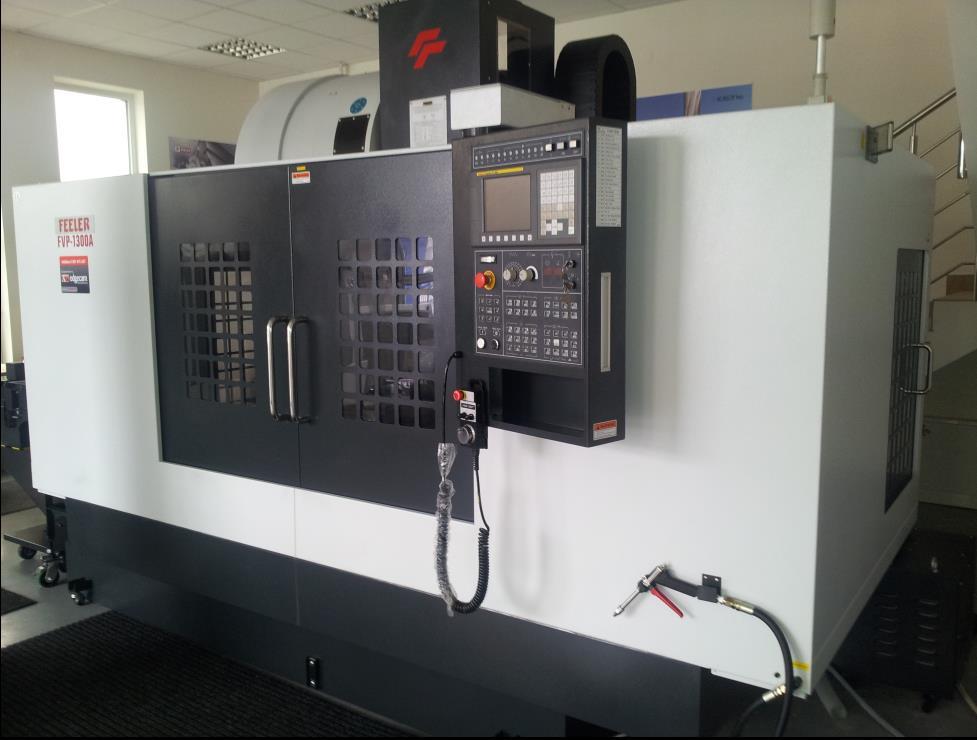

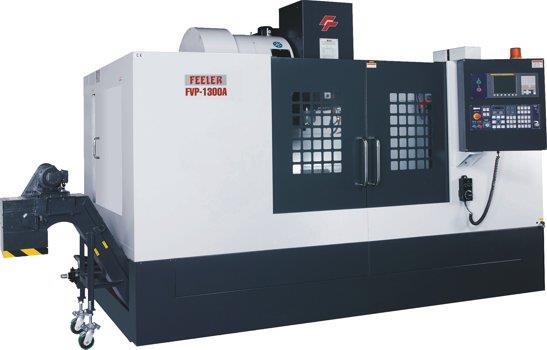

Pionowe centrum frezarskie FVP-1300A CNC Feeler

Transkrypt

1 `DAR-MET` DARIUSZ BEKIER Huta Annopol Pionowe centrum frezarskie FVP-1300A CNC Feeler Osoba prowadząca : Jarosław Borecki Tel jaroslaw.borecki@poltrpl Sterowanie :Fanuc 0 imf

2 OFERTA TECHNICZNO-CENOWA Pole obróbcze Przesuw w osi X ( 2 prowadnice toczne) mm 1300 Przesuw w osi Y ( 2 prowadnice toczne) mm 610 Przesuw w osi Z ( 2 prowadnice ślizgowe) mm 560 Odległość końcówki wrzeciona mm Stół roboczy Powierzchnia stołu mm 1420x600 Rowek T-owy 18x5x100 Maksymalne obciążenie stołu kg Wrzeciono Posuwy Stożek wrzeciona ( ISO standard) SK40 Zakres prędkości wrzeciona obr/min Moc wrzeciona Fanuc kw 15/18,5 (118Nm) Szybki przesuw w osi X m/min 32 Szybki przesuw w osi Y m/min 24 Szybki przesuw w osi Z m/min 24 Posuw roboczy m/min 15 Prowadnice ślizgowe w osi Z. ;prowadnice toczne w osi X,Y Magazyn narzędzi Pojemność szt. 24 Typ magazynu bębnowy Typ oprawki narzędzia DIN69871 SK40 Max. średnica narzędzia mm 80 Max. średnica przy wolnych sąsiadujących gniazdach mm 150 Max.długość narzędzia mm 250 Max.waga narzędzia kg. 7 Czas wymiany narzędzia sec. 1,9 Dane ogólne Wymiary obrabiarki mm 3550x2200 Wysokość obrabiarki mm 2700 Maksymalny pobór mocy kva 25 Ciśnienie zasilania powietrza bar. 6-8 Waga obrabiarki kg. 7300

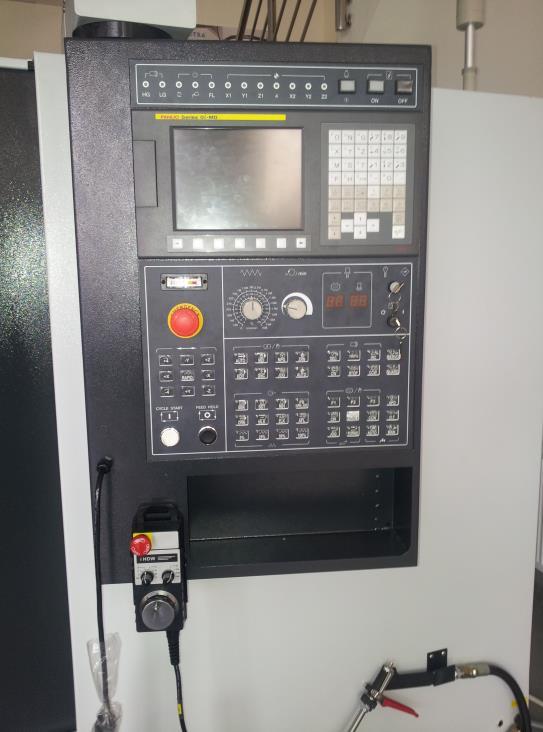

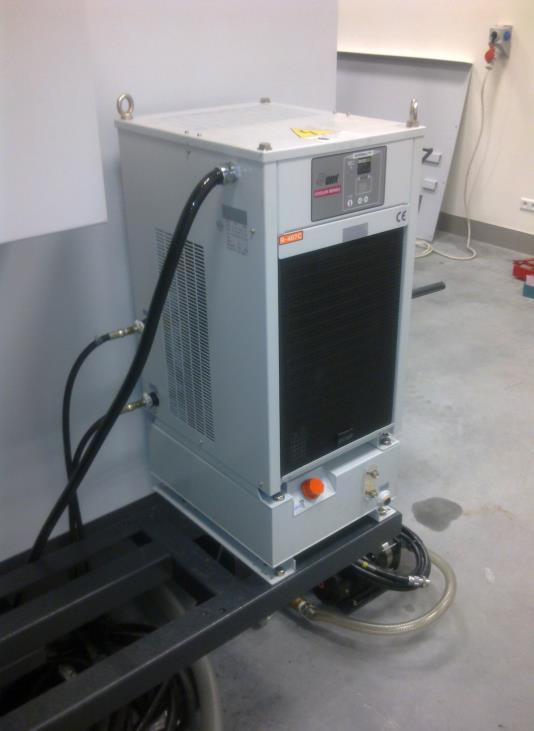

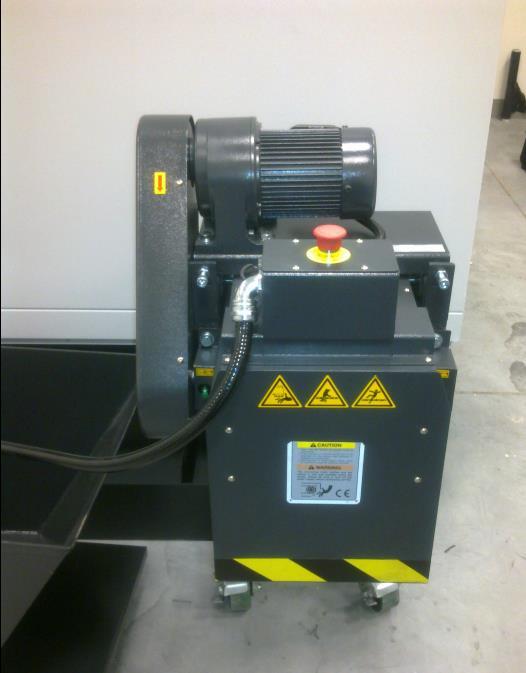

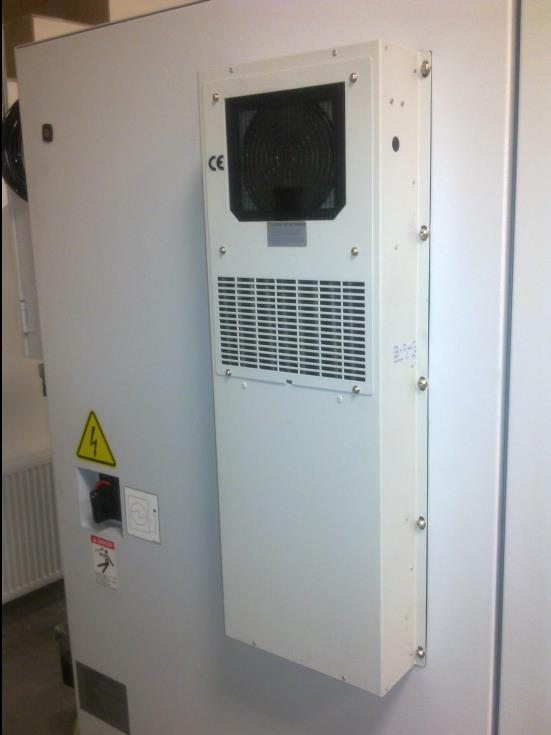

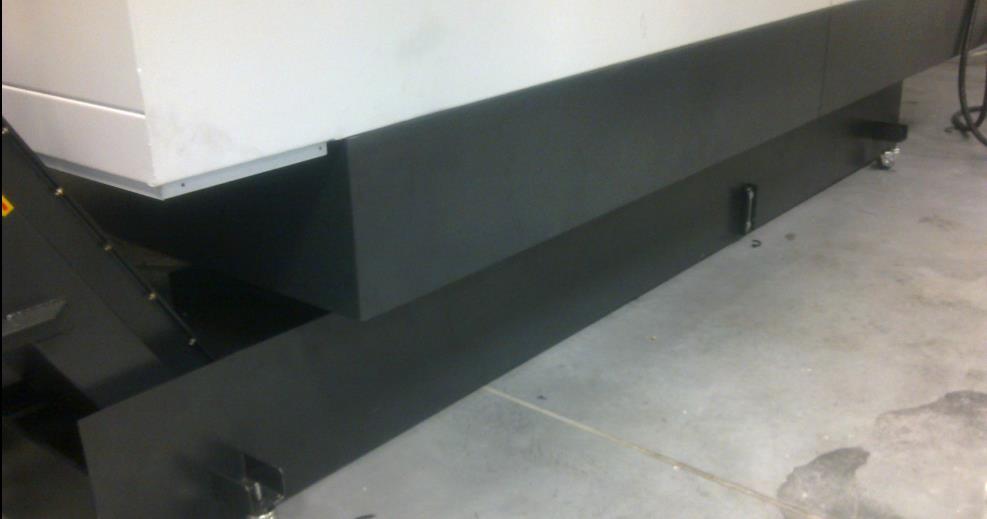

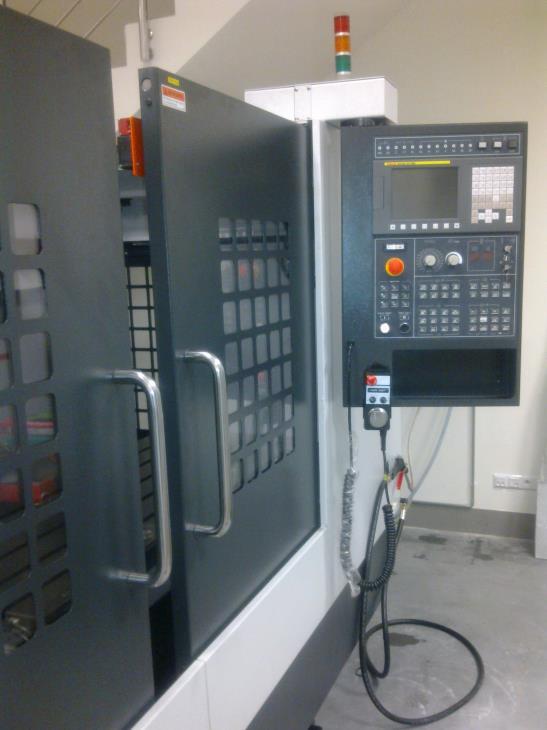

3 Wyposażenie standardowe : Sterowanie Fanuc 0i MD, 8,4" LCD, CF, USB. 1. Wrzeciono obr/min ( łożyska SKF) 2. Chłodziarka olejowa wrzeciona. 3. 8,4 " LCD color display 4. Ręczne kółko elektroniczne ( wędka) 5. Pompa chłodziwa GRUNDFOS. 6. Sztywne gwintowanie. 7. Górna zabudowa - z demontowalną cześcią nad drzwiami do załadunku suwnicą. 8. Boczne okna P/L z zamkami bezpieczeństw 9. Górne okna doświetlające w dachu obrabiarki ( dach demontowalny) 10. Transporter wiórów zgrzebłowy z wózkiem + wyłącznik bezpieczeństwa + sprzegło przeciążeniowe. 11. Magazyn narzędzi bębnowy 24 szt - boczny. 12. Wymiennik ciepła szafy sterowania. 13. Interfeis chłodzenia przez narzędzie - złącze obrotowe ( standard ROTOFLUX) 14. Dodatkowe wolne 8M kody. 15. Interfejs 4 osi - okablowanie, wtyki w przestrzeni roboczej ( bez serwo) 16. System zewnętrznego chłodzenia narzędzia- 3 dysze chłodziw 17. System zewnętrznego chłodzenia narzędzia- 1 dysza sprężone powietrze. 18. Automatyczny system smarowania prowadnic i śrub. 19. Automatyczny przedmuch wrzecion 20. Oświetlenie przestrzeni roboczej. 21. Obrotowy panel sterowania 0-90 st 22. Teleskopowe osłony prowadnic ze zgarniaczami dla osi X / Y. 23. Pierwsze zalanie olejami. 24. Certyfikat CE dla danego numeru seryjnego obrabiarki. 25. Transformator. 26. Zestaw instrukcji + DTR urządzeni 27. Zestaw kluczy narzędziowych + skrzynk kolorowe sygn stanu pracy. Cena netto USD 29. Opłaty celne w cenie 30. Transport, ubezpieczenie w cenie 31. Montaż i uruchomienie w cenie 32. Szkolenie w cenie 33. Serwis gwarancyjny w cenie 34. RAZEM z wyposażeniem jak wyżej sterowanie Fanuc 0i MF model FVP-1300A - mag narz.24 szt ,00 USD Podane ceny nie zawieraja podatku VAT.

4 Wyposażenie dodatkowe Cena netto USD 1. Obroty wrzeciona obr/min + chłodziarka olejowa wrzeciona 1 600,00 USD 2. Obroty wrzeciona obr/min, ceramiczne łożyska + chłodziarka olejowa wrzeciona 3 500,00 USD 3. Obroty wrzeciona obr/min, ceramiczne łożyska + chłodziarka olejowa wrzeciona 1 600,00 USD 4. Napęd wrzeciona Fanuc αp22i, 8,000rpm, 11/15kw 2 200,00 USD 5. Przekładnia ZF + chłodziarka olejowa dla wrzeciona (A8i Fanuc 7,5/11kW) 9 000,00 USD 6. Transporter wiórów zgrzebłowy bez wózka 2 400,00 USD 7. Transporter wiórów zgrzebłowy z wózkiem 2 650,00 USD 8. Transporter wiórów śrubowy z wózkiem ,00 USD 9. Transporter wiórów śrubowy do aluminium z wózkiem ,00 USD 10. Interfejs chłodzenia przez narzędzie : złącze obrotowe, okablowanie, górna zabudowa ( bez pomp i filtrów) ,00 USD 11. Chłodzenie przez wrzeciono C.T.S 30 bar + filtr 25 um bez zbiornik (dodać cenę z poz.wyż) 4 000,00 USD 12. Chłodzenie przez wrzeciono C.T.S 70 bar + filtr 25 um bez zbiornik (dodać cenę z poz.wyż) 5 000,00 USD 13. Chłodzenie przez wrzeciono C.T.S 30 bar + filtr 25 um ze zbiornikiem. (dodać cenę z poz.wyż) 8 500,00 USD 14. Chłodzenie C.T.S 20 bar + filtr 25 um ze zbiornikiem, typ centryfug (dodać cenę z poz.wyż) 9 700,00 USD 15. Dodatkowe dysze chłodziwa w tylnej części przestrzeni roboczej ,00 USD 16. Pistolet chłodziwa z instalacją i pompą. 450,00 USD 17. Programowala dysza chłodziwa na wrzecionie ,00 USD 18. Klimatyzacja szafy elektrycznej 1 200,00 USD 19. Separator oleju (Oil-water skimmer) 470,00 USD 20. Magazyn narzędzi 22 pozycyjny karuzelowy/parasolowy ,00 USD 21. Magazyn narzędzi 30 pozycyjny #40 w miejsce 24 pozycyjnego- zdemontowany do transportu ,00 USD 22. Interfeis 4 osi - okablowanie ( bez serwo dla Fanuc 0iMD) 1 000,00 USD 23. Stół obrotowy CNC 0,001 - TJR AR125T (Made in Taiwan) 9 000,00 USD 24. Stół obrotowy CNC 0,001 - TJR AR170R (Made in Taiwan) ,00 USD 25. Stół obrotowy CNC 0,001 - TJR AR210R (Made in Taiwan) ,00 USD 26. Stół obrotowy CNC 0,001 - TJR AR250R (Made in Taiwan) ,00 USD 27. Konik manualny dla AR125/170/210/250 TJR 700,00 USD 28. Podtrzymka z hamulcem pneumatycznym dla AR125/170/210/ ,00 USD 29. Uchwyt 3 szczękowy dla AR125/170/210/ ,00 USD 30. Linjały pomiarowe Heidenhain w 3 osiach ,00 USD 31. Zwiększenie prześwitu osi Z o 200 mm - dodatkowy blok ,00 USD 32. Zwiększenie prześwitu osi Z o 250 mm - wyższy odlew kolumny - zwiększone koszty transportu transport 33. Sonda pomiaru narzędzia dotykowa - zainstalowana fabrycznie w Feeler ,00 USD 34. Sonda pomiaru detalu Renishaw OMP ,00 USD 35. Sonda pomiaru detalu Renishaw Laser Typ NC-4 - zainstalowana fabrycznie w Feeler ,00 USD 36. Zestaw sond :narzędzia BLUM TC50 + detalutc optyczne , Sonda pomiaru narzędzia BLUM - optyczna TC , Sonda pomiaru detalu BLUM - optyczna TC , Sonda pomiaru detalu BLUM - radiowa TC , Sonda pomiaru narzędzia BLUM -Z-MT (kablowa) 2 150, System laserowy MicroCompact NT A2 ( max średnica narzędzia 80 mm) 9 500,00

5 42. Auto power Off standard M functions (code) standard 44. Wymiennik ciepła szafy sterowania standard 45. Malowanie na życzenie klienta 1% wartości maszyny 46. Ethernet + Data Server 512 Mb 2 000,00 USD 47. AICC ii (czytanie 200 bloków do przodu) 1 500,00 USD 48. Fanuc Manual Guide I + 10,4" LCD 2 500,00 USD 49. Obrabiarka występuje tylko ze sterowaniem Fanuc. standard Producent zastrzega sobie prawo do wprowadzania zmian w standardowej konfiguracji maszyn bez wcześniejszego powiadomieni 1. Warunki gwarancji : Gwarancja obejmuje wszystkie usterki mechaniczne powstałe w okresie 12 miesięcy od daty uruchomienia z uwzględnieniem wszystkich użytych komponentów takich jak : pompy, transportery wiórów, zbiorniki chłodziwa, magazyn narzędzia itp.gwarancja nie uwzględnia części szybko zuzywających się zgodnie z listą producenta maszyny i sterowani Gwarancja nie obejmuje pasków napędowych, filtrów chłodziwa-powietrza-oleju, baterii, oświetlenia, środków smarnych, chłodziw Dostawca gwarantuje ceny i dostęp cześci przez okres gwarancji i po okresie gwarancji - dostawa z magazynu POLTRA. b. Gwarancja na sterowanie Fanuc obejmuje okres 24 miesięcy od daty uruchomienia, pozostałe sterowniki 12 mieisęcy. c. Gwarancja nie jest ograniczona ilością godzin przepracowanych w okresie 12 miesięcy od uruchomienia, z wyłączenienm elektrowrzecion. d. Gwarancją nie są objęte uszkodzenia mechaniczne które powstały w skutek złego użytkowania obrabiarki, stosowania materiałów eksploatacyjnych nie ujętych w dokumentacji DTR, nie przestrzegania zalecanych przeglądów, dokonywania samodzielnie napraw bez konsultacji z serwisem Poltra Sp z o.o. oraz użytkowania obrabiarki niezgodnie z jej przeznaczeniem. Gwarancja nie uwzględnia błędów operatora, programisty, błędnie przyjętych parametrów obróbki czy wykożystanych narzędzi. e. Dostawca zapewnia serwis gwarancyjny i pogwarancyjny. f. Dostawca zapewnia części szybko zużywające się zgodnie z listą producent

6 2. Uruchomienie. Uruchomienia obrabiarki dokonają pracownicy POLTRA Sp z o.o. b. Dostawca zapewnia transport obrabiarki do siedziby kupującego o ile umowa nie stanowi inaczej. c. Po stronie kupującego jest zapewnienie urządzenia dzwigowego lub odpowiedniego wózka widłowego do transportu po własnym terenie. W przypadku utrudnionego transportu na terenie kupującego ze względu na: brak możliwości przejazdu, uszkodzenia dróg transportowych oraz innych czynników uniemożliwiających ustawienie obrabiarki na docelowym miejscu wszelkie z tym związane koszty pozostają po stronie kupującego. d. Rozładunek obrabiarki po stronie kupującego i na jego koszt. - wynajęcie urządzenia dźwigowego lub wózka widłowego. Dostawca prześle wymagania co do rozładunku i transportu obrabiarki. Rozładunek prowadzony pod nadzorem pracownika serwisu POLTRA. Kupujący zobowiązany jest do zapewnienia na czas instalacji wymaganych urzadzeń dzwigowych. e. Kupujący zobowiązany jest do wykonania odpowiednigo podłoża, instalacji elektrycznej, instalacji sprężonego powietrza, zabezpiecznia chłodziwa, zabezpieczenia w oleje i smary, przygotowania pomieszczenia zgodnie z wymaganiami dostawcy. Do rozładunku, transportu na terenie kupującego na miejsce docelowe i zakotwienia maszyn proponujemy wykorzystać ofertę firmy: PROTECH MOTORS INDUSTRIAL SERVICES Sp. z o. o. ul. Przyległa Bielsko-Biała tel.: ,-66,-67, tel.: biuro@protech-motors.pl 3. Odbiór obrabiarki. 3. Ostateczny odbiór obrabiarki nastąpi w momencie podpisania przez kupującego i dostawcę protokołu odbioru o ile umowa nie stanowi inaczej. Dostawa. Termin dostawy po wpłacie zaliczki : 7-14 dni roboczych w przypadku maszyny z magazynu POLTRA lub magazynu producenta na terenie Europy dni w przypadku transportu z magazynu producent 4-6 miesięcy w przypadku standardowego zamówienia.potwierdzone przed dostawą. b. Dostawca powiadomi kupującego o terminie dostawy z 14 dniowym wyprzedzeniem.

7 4. Warunki płatności - obrabiarki magazynowe. zaliczka 90% do 7 dni od daty zamówienia,10% płatne po uruchomieniu - termin płatności 14 dni od podpisania protokołu odbioru. Waluta rozliczeniowa całej kwoty zostanie przeliczona na PLN zgodnie kursem sprzedaży walut z dnia wpłaty zaliczki banku dostawcy lub rozliczenie w walucie. Dopuszcza się inne formy finansowania i rozliczenia zaakceptowane przez obie strony. 4. Warunki płatności - standardowe zamówienie obrabiarki w produkcji. zaliczka 30% do 7 dni od daty zamówienia,60% płatne na 7 dni przed wysyłka od producenta,10% płatne po uruchomieniu - termin płatności 14 dni od podpisania protokołu odbioru. Waluta rozliczeniowa całej kwoty zostanie przeliczona na PLN zgodnie kursem sprzedaży walut z dnia wpłaty zaliczki banku dostawcy lub rozliczenie w walucie. Dopuszcza się inne formy finansowania i rozliczenia zaakceptowane przez obie strony. 5. Finansowanie 6. Ważność oferty : 30 dni lub do wyczerpania zapasów magazynowych (dotyczy maszy dostępnych z magazynu) 7. Szkolenia Etap I : szkolenie podstawowe z nauki oprogramowania - zajęcia teoretyczne 16 godzin,zajęcia praktyczne 24 godz.koszt narzędzi i materiałów po stronie kupującego. Szkolenia prowadzone w siedzibie dostawcy. b. Etap II : dział utrzymania ruchu / remontowy : szkolenie z obsługi i konserwacji obrabiarki prowadzone po uruchomieniu w wymiarze 2 godzin dla dowolnej liczby pracowników. c. Etap III : szkolenie podstawowe prowadzone w siedzibie kupującego po 2-3 miesięcy od uruchomienia dla dowolnej liczby operatorów w wymiarze 40 godzin oraz dodatkowo szkolenie z doboru i parametrów narzędzi skrawających oferowanych przez Poltra Sp. z o.o w wymiarze 8 godz. 8. SERWIS : Magazyn, siedziba główna STALOWA WOLA b. Punkty serwisowe Warszawa, Cieszyn, Stalowa Wola. Osoba prowadząca : c. Czas reakcji na zgłoszenie 24 godz. Jarosław Borecki Tel d. Czas dojazdu do klienta na zgłoszenie max. 48 godzin. jaroslaw.borecki@poltrpl
