1 Instrukcja użytkowania Dron czterosilnikowy z napędem elektrycznym Nanocam RtF Nr zam Wersja 03/16

2 Spis treści Strona 1. Wprowadzenie Objaśnienia symboli Zastosowanie zgodne z przeznaczeniem Zakres dostawy Opis produktu Wskazówki dotyczące bezpieczeństwa...7 a) Informacje ogólne...7 b) Przed uruchomieniem...8 c) Podczas użytkowania Wskazówki dotyczące baterii i akumulatorów Elementy obsługi nadajnika Uruchomienie nadajnika a) Wkładanie baterii b) Włączanie nadajnika Uruchomienie drona...13 a) Ładowanie akumulatora napędu...13 b) Kontrola napędu...14 c) Włączanie drona...15 d) Podstawowe informacje dotyczące sterowania dronami...17 e) Porady praktyczne dotyczące lotu przy pierwszym starcie...20 f) Ustawienie trymerów drona Przełączanie Dual-Rate Funkcja Flipp Latanie w trybie Headless Funkcja Return Uruchomienie zintegrowanej kamery...27 a) Wkładanie/wyjmowanie karty pamięci...27 b) Nagrywanie filmów...28 c) Fotografowanie...28 d) Odczyt filmów i zdjęć Kalibracja czujników położenia

3 Strona 17. Konserwacja i utrzymanie...31 a) Informacje ogólne...31 b) Wymiana śmigieł Utylizacja...32 a) Informacje ogólne...32 b) Baterie i akumulatory Deklaracja zgodności (DOC) Usuwanie awarii Dane techniczne...34 a) Nadajnik...34 b) Dron

4 1. Wprowadzenie Szanowni Państwo, dziękujemy za zakup tego produktu. Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego. W celu utrzymania tego stanu oraz zapewnienia bezpiecznej eksploatacji użytkownik musi stosować się się niniejszej instrukcji użytkowania! Niniejsza instrukcja użytkowania należy do tego produktu. Zawiera ona ważne wskazówki dotyczące uruchomienia produktu oraz postępowania z nim. Należy o tym pamiętać przekazując produkt osobom trzecim. Należy zachować niniejszą instrukcję użytkowania do późniejszego korzystania! Wszystkie zawarte tutaj nazwy firm i nazwy produktów są znakami towarowymi należącymi do poszczególnych właścicieli. Wszelkie prawa zastrzeżone. Potrzebujesz pomocy technicznej? Skontaktuj się z nami!: (Godziny pracy: pn. - pt. 9:00-17:00) Klient indywidualny Klient biznesowy bok@conrad.pl b2b@conrad.pl Tel: (12) (12) Fax: (12) (12) Strona www: Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Kraków, Polska 2. Objaśnienia symboli Symbol wykrzyknika informuje o szczególnych zagrożeniach podczas obchodzenia się z produktem, jego eksploatacją lub obsługą. Symbol strzałki oznacza specjalne porady i wskazówki dotyczące obsługi. 4

5 3. Zastosowanie zgodne z przeznaczeniem Niniejszy produkt to model pojazdu latającego podobnego do śmigłowca z napędem elektrycznym, który jest sterowany bezprzewodowo drogą radiową przy użyciu zawartego w zestawie urządzenia do zdalnego sterowania. Dron jest przeznaczony wyłącznie do prywatnych zastosowań w ramach modelarstwa i przygotowany na czasy eksploatacji występujące w modelarstwie. Model jest przeznaczony do używania w pomieszczeniach, ale przy bezwietrznej pogodnie może być używany także na zewnątrz. System nie nadaje się do innych zastosowań. Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Produkt nie może zostać zamoczony lub zawilgocony. Produkt jest przeznaczony dla dzieci od 14 roku życia. Należy stosować się do wszystkich wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji! Zawierają one ważne informacje dotyczące postępowania z produktem. Użytkownik jest odpowiedzialny za bezpieczne użytkowanie modelu! 4. Zakres dostawy gotowy do lotu złożony dron radiowy nadajnikiem zdalnego sterowania kable ładowania USB karta pamięci (microsdhc, 4GB) przejściówka do karty pamięci narzędzia do demontażu śmigieł zapasowe śmigła (4 szt.) płyta CD zawierająca instrukcję użytkowania w formacie PDF Aktualne instrukcje obsługi: 1. Proszę otworzyć w przeglądarce stronę internetową downloads lub przeskanować kod QR zamieszczony po prawej stronie. 2. Proszę wybrać typ dokumentu i język oraz wprowadzić w pole wyszukiwania odpowiedni numer zamówienia. Po uruchomieniu procesu wyszukiwania można pobrać odnalezione dokumenty. 5

6 5. Opis produktu Dostarczany w stanie gotowym do lotu dron jest wyposażony w 4 niezależnie od siebie sterowne silniki, z których każdy napędza jedno śmigło. Dzięki jednoczesnemu przyspieszeniu wszystkich śmigieł dron może wzbić się w powietrze i przy utrzymaniu odpowiednich obrotów śmigieł może unosić się w powietrzu. Stabilizację lotu zapewnia skomplikowany giroskopowy układ elektroniczny, który jest w stanie rozpoznać ruchy modelu nie wynikające z poleceń sterowania i je natychmiast skompensować. Dla lotu w określonym kierunku układ elektroniczny rozpoznaje impulsy sterowania z nadajnika i reguluje odpowiednio obroty poszczególnych silników. Wtedy dron pochyla się w odpowiednim kierunku i dzięki temu siła nośna zaczyna działać tak, jak ciąg. Dron leci w wybranym kierunku. W modelu dwa śmigła obracają się w kierunku ruchu wskazówek zegara a dwa w przeciwnym. Poprzez odpowiednie sterowanie tymi dwoma grupami śmigieł wobec siebie (śmigła obracające się w prawo kręcą się nieco szybciej a śmigła obracające się w lewo nieco wolniej lub odwrotnie) można spowodować, że dron będzie obracał się względem osi pionowej pozostając na tej samej wysokości i w tym samym miejscu. Aby ułatwić rozpoznanie ustawienia modelu w locie, dwa przednie śmigła i są wykonane z tworzywa sztucznego w kolorze białym a oba tylne śmigła z tworzywa w kolorze czarnym. Poza tym przy przednich silnikach świecą się czerwone diody LED a przy tylnych zielone. Centralna płytka elektroniczna umieszczona pośrodku drona zawiera wszystkie komponenty niezbędne do stabilizacji i sterowania modelem. Znajdujące się w zestawie urządzenie do zdalnego sterowania 2,4 GHz umożliwia dokładne sterowanie modelem. Dla początkujących istnieje możliwość włączenia nadajnika w tryb dla początkujących. Reakcje modelu na polecenia sterowania są w tym przypadku znacznie zredukowane (funkcja Dual Rate). W trybie sportowym i ekspert dron reaguje znacznie szybciej. W razie potrzeby dron może wykonywać także przewroty (flipps). W dronie zamontowana jest kamera, która podczas lotu po naciśnięciu przycisku może wykonywać zdjęcia i nagrywać filmy video i zapisywać je na karcie pamięci microsd/microsdhc. Do pracy nadajnik potrzebuje 3 baterii typu AAA/micro (np. można zamówić Conrad nr zam , 3x). 6

7 6. Wskazówki dotyczące bezpieczeństwa W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja! Producent nie ponosi odpowiedzialności za dalsze szkody! Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności! W takich przypadkach wygasa gwarancja! Ponadto gwarancja nie obejmuje zwykłego zużycia podczas eksploatacji (np. zużyte łożyska wału silnika) oraz uszkodzeń powstałych w wypadkach (np. pęknięte ramiona wysięgników lub wirniki itp.). Szanowni Państwo, te wskazówki dotyczące bezpieczeństwa mają przyczynić się nie tylko do ochrony produktu lecz także mają zapewnić bezpieczeństwo Państwu i innym osobom. Dlatego przed uruchomieniem urządzenia należy uważnie przeczytać niniejszy rozdział. a) Informacje ogólne Uwaga, ważna wskazówka! Podczas użytkowania modelu mogą powstać szkody rzeczowe lub obrażenia ciała osób. Należy zatem pamiętać o zapewnieniu odpowiedniego i wystarczającego ubezpieczenia podczas użytkowania modelu, np. obowiązkowe ubezpieczenie od odpowiedzialności cywilnej. Jeśli posiadają Państwo już obowiązkowe ubezpieczenie od odpowiedzialności cywilnej, należy przed rozpoczęciem użytkowania modelu sprawdzić u ubezpieczyciela, czy ubezpieczenie obejmuje także model. Należy pamiętać: W niektórych krajach istnieje obowiązek ubezpieczania wszystkich modeli latających! Ze względów bezpieczeństwa oraz ze względu na warunki dopuszczenia (CE) zabronione jest dokonywanie samowolnych przeróbek i/lub zmian produktu. Produkt nie jest zabawką, jest przeznaczony dla dzieci od 14 roku życia. Produkt nie może zostać zamoczony lub zawilgocony. Użytkownik nie posiadający jeszcze wystarczających umiejętności w obchodzeniu się ze zdalnie sterowanymi modelami powinien skontaktować się z doświadczonym modelarzem lub z klubem modelarskim. Nie pozostawiać opakowania bez nadzoru. Opakowanie może stać się niebezpieczną zabawką dla dziecka. W przypadku pytań, które nie są wyjaśnione w instrukcji użytkowania, należy skontaktować się z naszym działem "Doradztwa technicznego" (dane kontaktowe podano w rozdziale 1) lub z inną wykwalifikowana osobą. Obsługa i użytkowanie zdalnie sterowanych dronów wymaga nauki! Osoby, które do tej pory nigdy nie sterowały tego typu modelów, muszą postępować bardzo ostrożnie i na początek muszą zapoznać się z reakcjami modelu na polecenia zdalnego sterowania. Należy wykazać się cierpliwością! 7

8 b) Przed uruchomieniem Najpierw należy włączyć nadajnik a dopiero później drona. Tylko w ten sposób nadajnik i odbiornik mogą się ze sobą zgrać, aby model pewnie reagował na polecenia pochodzące z nadajnika. Sprawdzić bezpieczeństwo działania modelu i urządzenia zdalnego sterowania. Zwrócić uwagę na widocznie uszkodzenia jak np. uszkodzone połączenia wtykowe lub uszkodzone kable. Wszystkie ruchome części modelu muszą poruszać się swobodnie, lecz nie mogą mieć luzów na łożyskach. Niezbędny do latania akumulator napędu musi być przed lotem naładowany. Sprawdzać, czy baterie w nadajniku mają jeszcze odpowiednią ilość energii (patrz: diody na nadajniku). Jeśli baterie są wyczerpane, należy wymienić cały zestaw a nie tylko pojedyncze ogniwa. c) Podczas użytkowania Podczas użytkowania produktu nie podejmować żadnych ryzykownych działań! Bezpieczeństwo samego użytkownika oraz otoczenia zależą wyłącznie od odpowiedzialnego postępowania z modelem. Niepoprawna obsługa może spowodować ciężkie uszkodzenia ciała i szkody rzeczowe! Podczas lotu zapewnić bezpieczną odległość od osób, zwierząt i przedmiotów. Nigdy nie próbować łapać ręką lecącego modelu! Można wykonywać loty modelem tylko wtedy, gdy zdolność reakcji sterującego nie jest w żaden sposób ograniczona. Zmęczenie, spożywanie alkoholu lub zażywanie lekarstw mogą być przyczyną błędnych reakcji. Silniki, regulatory silników i akumulator napędu mogą się podczas pracy nagrzewać. Dlatego przed ponownym ładowaniem zamontowanego akumulatora należy zrobić 5-10 minut przerwy. Zdalne sterowanie (nadajnik) musi być włączone zawsze, gdy używany jest model. Po wylądowaniu zawsze najpierw wyłączyć drona a dopiero później zdalne sterowanie. Podczas użytkowania nigdy nie wyłączać nadajnika, gdy model jest włączony. Nie wystawiać modelu i zdalnego sterowania przez dłuższy czas na bezpośrednie działanie promieni słonecznych i wysokich temperatur. 8

9 7. Wskazówki dotyczące baterii i akumulatorów Chociaż używanie baterii i akumulatorów jest obecnie w codziennym życiu bardzo powszechnie, to jednak występują przy tym liczne zagrożenia i problemy. Należy zatem bezwzględnie stosować się do poniższych informacji i wskazówek dotyczących bezpieczeństwa podczas obchodzenia się z bateriami i akumulatorami. Baterie i akumulatory przechowywać poza zasięgiem dzieci. Nie pozostawiać baterii/akumulatorów bez nadzoru, zachodzi ryzyko połknięcia ich przez dzieci lub zwierzęta. Jeśli coś takiego się zdarzy, należy natychmiast sprowadzić lekarza. Nie można baterii/akumulatorów zwierać, demontować lub wrzucać do ognia. Niebezpieczeństwo wybuchu! Baterie/akumulatory, z których nastąpił wyciek lub baterie/akumulatory uszkodzone mogą przy kontakcie ze skórą spowodować poparzenia. W takim przypadku należy użyć odpowiednich rękawic ochronnych. Zwykłe baterie nie mogą być ładowane. Zachodzi ryzyko pożaru i wybuchu! Ła dować można tylko nadające się do tego akumulatory (1,2 V) przy użyciu odpowiednich ładowarek. Baterie (1,5 V) są przeznaczone do jednorazowego użytku i po wyczerpaniu muszą zostać poddane zgodnej z przepisami utylizacji. Przy wkładaniu baterii i podłączaniu ładowarki zwracać uwagę na odpowiednie ułożenie biegunów (plus/+ i minus/-). Przy błędnym ułożeniu biegunów uszkodzeniu ulegnie nie tylko nadajnik lecz także model i akumulatory. Ponadto zachodzi ryzyko pożaru i wybuchu! Zawsze wymieniać na raz wszystkie baterie. Nie mieszać baterii pełnych z częściowo rozładowanymi. Stosować zawsze takie same baterie tego samego typu i producenta. Nigdy nie mieszać baterii z akumulatorami. Do zasilania nadajnika zdalnego sterowania stosować wyłącznie baterie. W przypadku dłuższego nieużywania (np. magazynowanie) należy wyjąć baterie umieszczone w urządzeniu zdalnego sterowania, aby nie dopuścić do uszkodzeń spowodowanych wyciekami z baterii. Uwaga! Po zakończeniu lotu należy wyłączyć drona. Gdy dron nie jest używany, nie powinien być włączony (np. podczas transportu lub magazynowania). W przeciwnym wypadku może dojść do głębokiego rozładowania akumulatora, co spowoduje jego zniszczenie/stanie się niezużyteczny! Nigdy nie ładować akumulatora bezpośrednio po użyciu. Odczekać, aż akumulator ostygnie do temperatury pokojowej lub temperatury otoczenia. Ładować można tylko sprawne i nieuszkodzone akumulatory. Jeśli uszkodzona jest zewnętrzna izolacja lub korpus akumulatora albo gdy akumulator jest zdeformowany lub napęczniały, nie można takiego akumulatora ładować. W takim przypadku występuje duże zagrożenie pożaru i wybuchu! Nie dopuścić do uszkodzenia zewnętrznej osłony akumulatora napędu, nie rozcinać foliowej osłony, nie wbijać ostrych przedmiotów w akumulator. Zachodzi ryzyko pożaru i wybuchu! Akumulatora w trakcie ładowania nie można pozostawiać bez nadzoru. Odłączyć drona od kabla ładowania, gdy jest on całkowicie naładowany. 9

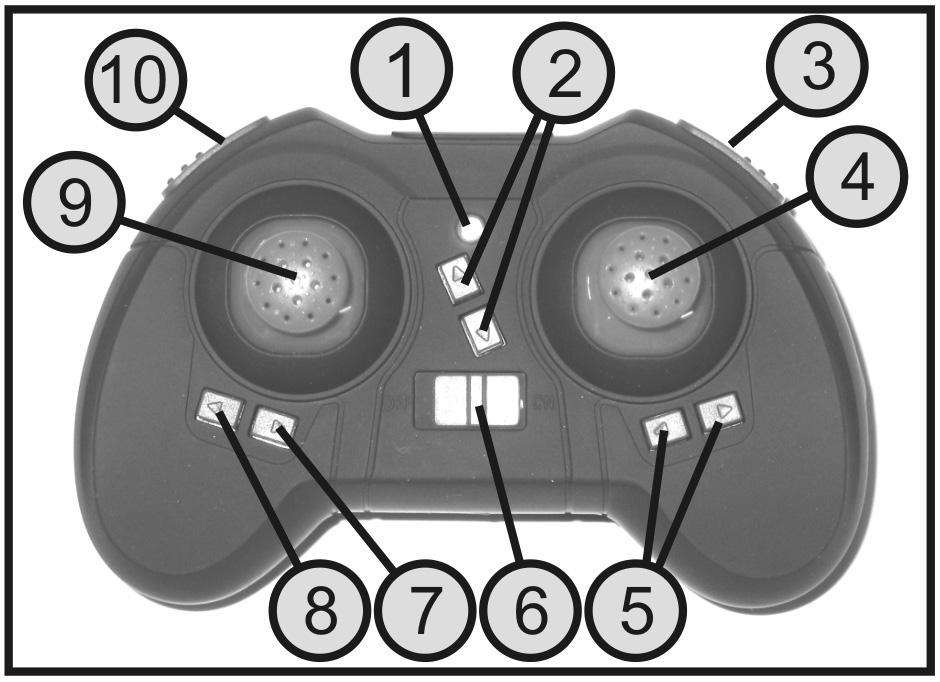

10 8. Elementy obsługi nadajnika Widok z przodu: Rysunek 1 1 Wskaźnik LED 2 Przyciski trymera funkcji pochylenia 3 Przycisk funkcji wykonania zdjęcia 4 Dźwignia sterownicza funkcji pochylenia i przechylenia 5 Przyciski trymera funkcji przechylenia 6 Włącznik/wyłącznik 7 Przycisk funkcji Return 8 Przycisk trybu Headless 9 Dźwignie sterownicze funkcji wznoszenia i obrotu 10 Przycisk funkcji video 10

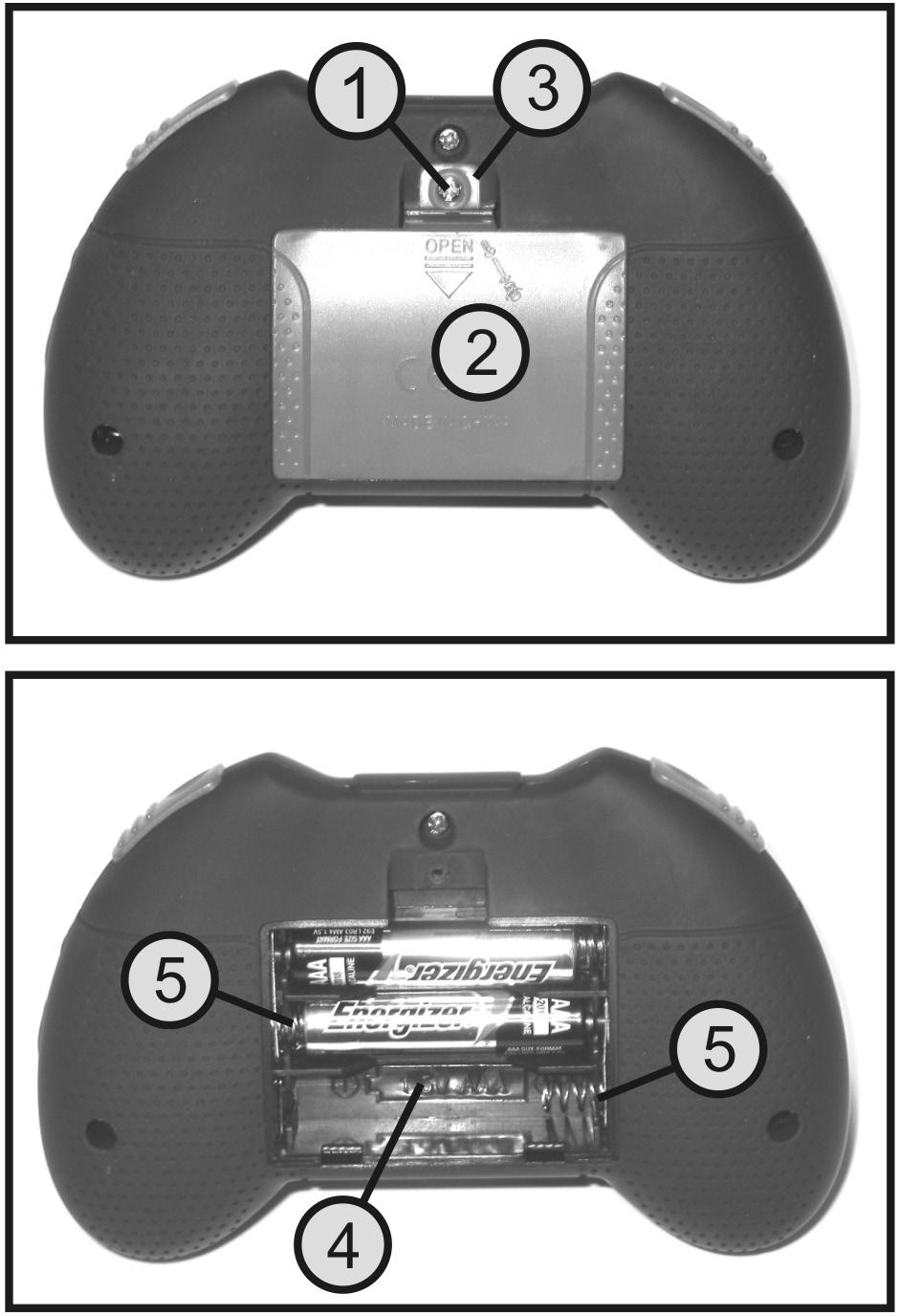

11 9. Uruchomienie nadajnika W dalszej części niniejszej instrukcji cyfry podawane w tekście odnoszą się zawsze na rysunku obok lub do rysunków umieszczonych w poszczególnych rozdziałach. Odniesienia do innych rysunków są podawane zawsze z informacją z odpowiednim numerem rysunku. a) Wkładanie baterii Do zasilania nadajnik potrzebuje 3 baterii typu AA/Mignon (np. można zamówić Conrad nr zam , 3x). Ważne: Do zasilania nadajnika należy stosować wyłącznie baterie (1,5 V/ogniwo) a nie akumulatory (1,2 V/ogniwo). Przy wkładaniu baterii należy postępować w następujący sposób: Z tyłu urządzenia odpowiednim śrubokrętem odkręcić śrubę mocującą (1) pokrywy komory baterii (2). Nacisnąć lekko na dół zatrzask (3) pokrywy komory baterii i otworzyć pokrywę. Włożyć trzy baterie typu AAA/micro zgodnie z instrukcjami na dnie komory baterii (4) odpowiednio układając bieguny. Spiralny styk sprężynowy (5) musi stykać się zawsze z ujemnym biegunem baterii. Ponownie założyć pokrywę komory baterii na obudowę nadajnika i zamknąć zatrzask. Dokręcić ponownie śrubę mocującą. Rysunek 2 11

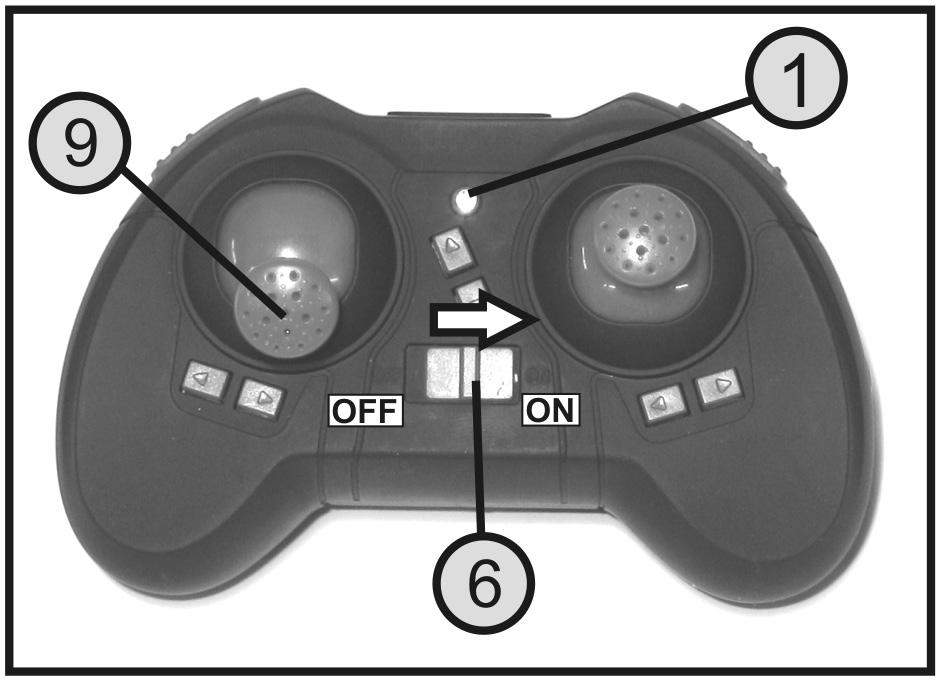

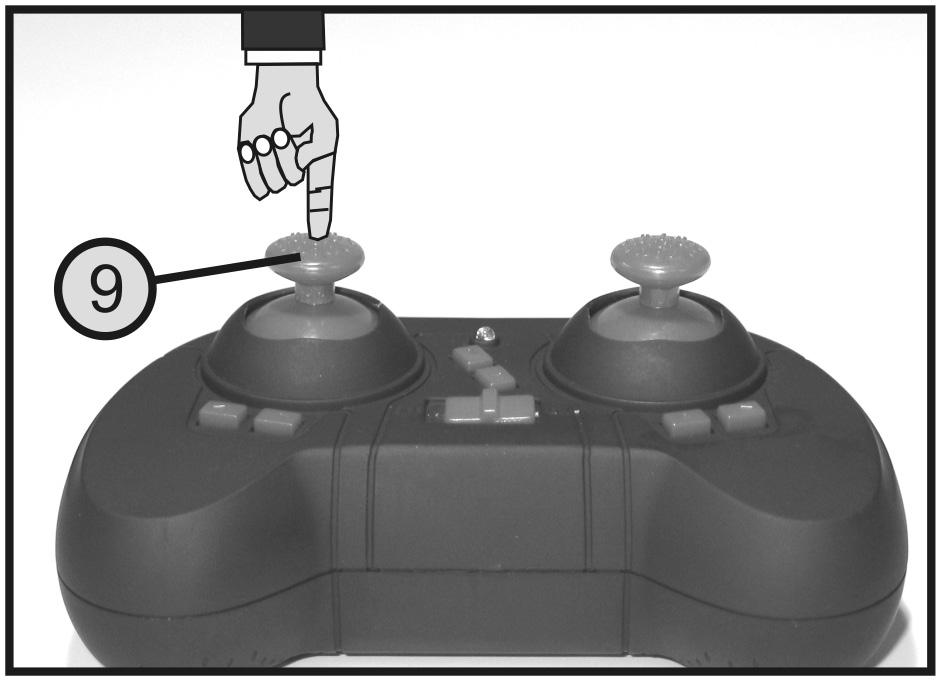

12 b) Włączanie nadajnika Przesunąć dźwignię sterowania wznoszeniem i obrotem (patrz także rys. 1, poz. 9) całkowicie do siebie w najniższe położenie. Przesunąć włącznik/wyłącznik (patrz także rys. 1, poz. 6) z lewej pozycji OFF (WYŁ) do prawej pozycji ON (ZAŁ). Nadajnik wydaje krótki sygnał a wskaźnik LED (patrz także rys. 1, poz. 1) zaczyna migać. Przesunąć dźwignię sterującą funkcji wznoszenia i obrotu całkiem do góry a następnie całkiem w dół. Nadajnik wydaje wysoki dźwięk a wskaźnik LED świeci ciągle. Następnie ponownie wyłączyć nadajnik włącznikiem/ wyłącznikiem. Jeśli zasilanie napięciem będzie niewystarczające do poprawnej pracy nadajnika, wskaźnik LED (rys. 3, poz. 1) będzie migał co 3 sekundy a nadajnik będzie wydawał w regularnych odstępach czasu (co ok. 8 sekund) sygnał alarmowy. W takim wypadku należy natychmiast zakończyć lot modelu i włożyć do nadajnika nowy zestaw baterii. Rysunek 3 12

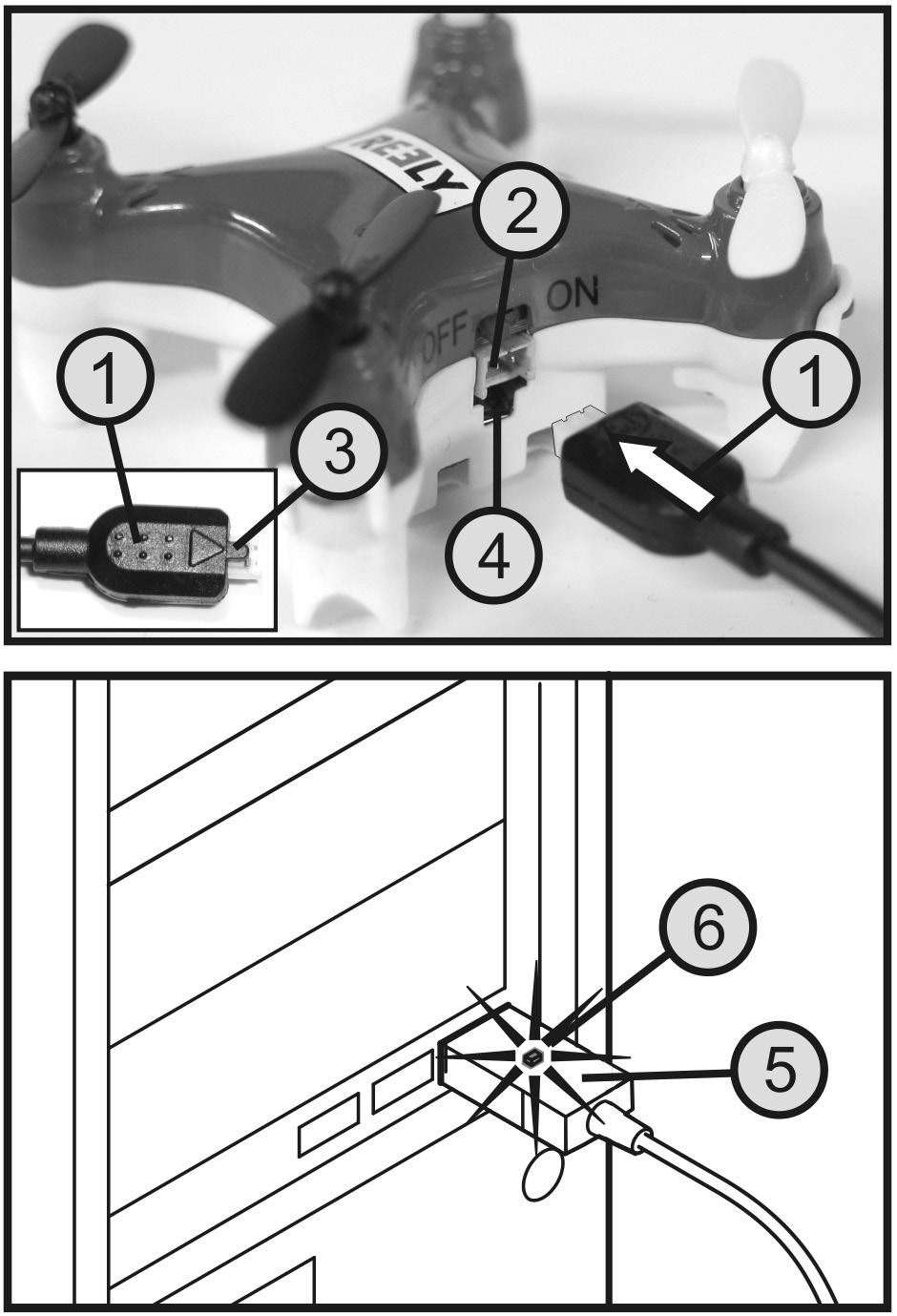

13 10. Uruchomienie drona a) Ładowanie akumulatora napędu Uwaga, ważne! Akumulator napędu jest na stałe zamontowany w dronie i nie wyjmuje się go do ładowania. Do ładowania drona należy ustawić na niepalnym podłożu a podczas ładowania nie można go zostawiać bez nadzoru. Akumulator napędu ładowany jest za pośrednictwem znajdującego się w zestawie kabla USB. W tym celu należy podłączyć kabel ładowania do drona oraz do portu USB komputera/laptopa lub do zwykłej, dostępnej w handlu ładowarki sieciowej USB. Przed pierwszym użyciem należy zdjąć opaskę kablową i rozwinąć całkowicie kabel. Ładowanie: Podłączyć zgodnie z rysunkiem obok wtyk kabla ładowania USB (1) z gniazdem ładowania z prawej strony drona (2). Ważne: Wpust prowadzący wtyczki (3) musi podczas podłączania być skierowany w dół, aby wszedł w rowek w obudowie drona (4). Podczas podłączania wtyczki należy pracować z wyczuciem i nie używać nadmiernej siły. Po podłączeniu wtyczki USB kabla do ładowania (5) do portu USB komputera/laptopa lub do sieciowej ładowarki USB automatycznie rozpoczyna się proces ładowania. Czerwona kontrolka LED (6) we wtyku USB zapala się sygnalizując w ten sposób proces ładowania. Gdy proces ładowania jest zakończony a akumulator całkowicie naładowany, gaśnie czerwona dioda we wtyczce. Niezwłocznie po zakończeniu ładowania należy odłączyć drona od kabla USB a wtyczkę kabla wyjąć z komputera/ laptopa lub ładowarki sieciowej. Uwaga! Nie podłączać kabla ładowania do huba USB bez własnego zasilania (np. gniazdo USB przy klawiaturze itp.), ponieważ dostępny tam prąd jest niewystarczający dla funkcji ładowania. Rysunek 4 13

14 Po podłączeniu kabla ładowania do komputera system operacyjny nie rozpoznaje go jako nowy sprzęt, ponieważ port USB jest używany wyłącznie do ładowania. Należy pamiętać, że porty USB komputera/notebooka zazwyczaj są aktywne tylko wtedy, gdy komputer/notebook są włączone. Dlatego zalecamy podłączanie kabla ładowania do komputera/laptopa tylko wtedy, gdy urządzenia te są włączone. Ważne! Do ładowania akumulatora w dronie należy używać wyłącznie znajdującego się w zestawie kabla ładowania. Nigdy nie należy próbować ładować akumulatora w dronie przy użyciu innych lub nieodpowiednich urządzeń do ładowania! b) Kontrola napędu Przed uruchomieniem modelu niezbędne jest skontrolowanie napędu. Tylko w przypadku, gdy wszystkie cztery śmigła obracają się swobodnie wykonując dokładne ruchy kołowe, model może latać przy wykorzystaniu jak najmniejszej energii. Dlatego działanie śmigieł napędu należy krótko sprawdzać przed każdym lotem. W tym celu należy ostrożnie palcem obrócić każde śmigło sprawdzając, czy obraca się bez bicia i swobodnie. Pamiętać o kierunku obrotów poszczególnych śmigieł. Dwa śmigła obracają się - patrząc z góry - w kierunku zgodnym z ruchem wskazówek zegara (B) a dwa w kierunku odwrotnym do ruchu wskazówek zegara (A). Rysunek 5 14

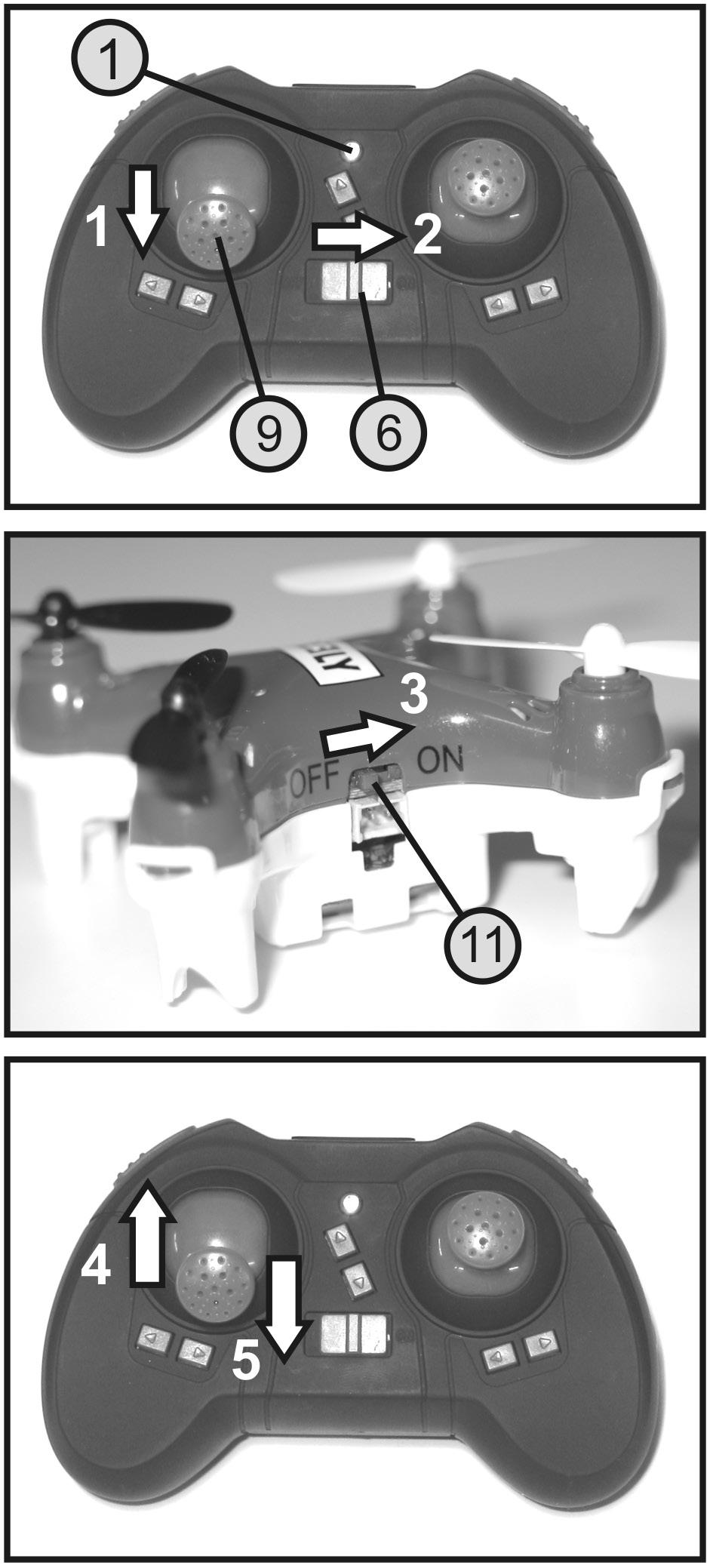

15 c) Włączanie drona Aby odbiornik w dronie mógł reagować na sygnały nadajnika, odbiornik i nadajnik muszą mieć to samo kodowanie cyfrowe (łączenie). Z tego powodu jest bardzo istotne, aby proces włączania wykonać dokładnie zgodnie z poniższym opisem. Przesunąć dźwignię sterowania wznoszeniem i obrotem (patrz także rysunek 1, poz. 9) w najniższe położenie = pozycja wyłączenia silników (krok 1). Włączyć następnie nadajnik włącznikiem/wyłącznikiem (patrz rysunek 1, poz. 6) (krok 2). Nadajnik wydaje krótki sygnał a wskaźnik LED na nadajniku (patrz także rys. 1, poz. 1) zaczyna migać. Włączyć nadajnik włącznikiem umieszczonym po prawej stronie (patrz także rys. 5, poz. 11). W tym celu przesunąć włącznik - patrząc w kierunku lotu - z pozycji "OFF" do przodu do pozycji "ON" (krok 3). Diody w podstawach cały czas szybko migają. Ustawić drona na poziomym i płaskim podłożu (blat stołu lub podobne). Teraz należy przesunąć dźwignię sterowania funkcją wznoszenia i obrotu w najwyższe położenie (krok 4). Diody w dronie migają nieco wolniej. Bezpośrednio po tej czynności należy ponownie przesunąć dźwignię sterowania w najniższe położenie (krok 5). Nadajnik wydaje wysoki dźwięk a wskaźnik LED na nadajniku oraz diody LED w podstawach świecą ciągle. Dron jest gotowy do startu. Jeśli po procedurze włączania diody LED w podstawach nie świecą ciągle, lecz nadal migają, oznacza to, że procedura włączania nie powiodła się i musi zostać w całości powtórzona. Rysunek 6 15

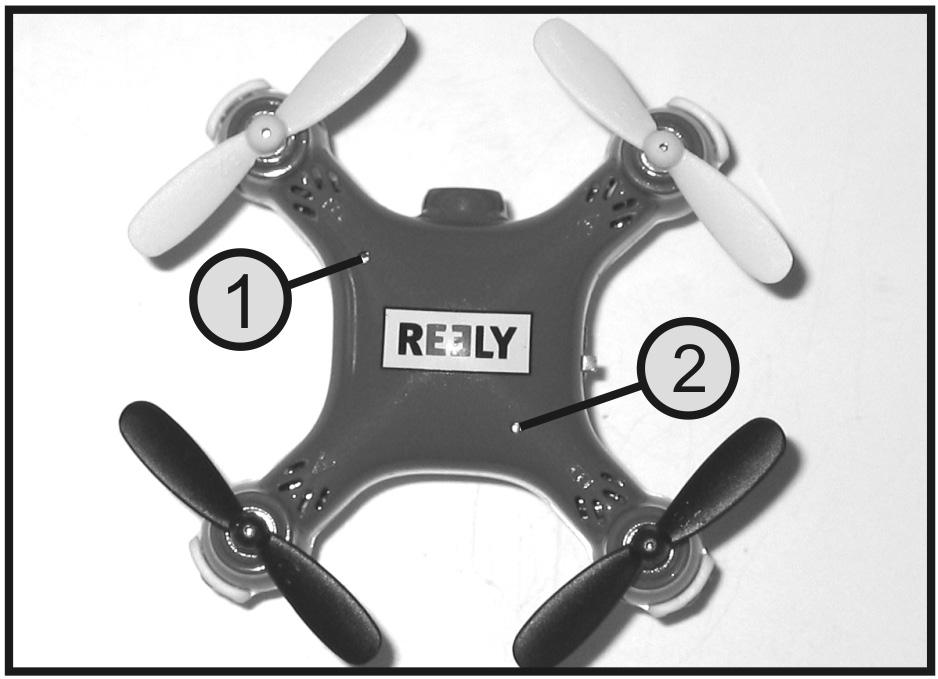

16 Uwaga! Dron ma u góry jeszcze dwie inne diody LED. Gdy w dronie nie ma wsuniętej karty pamięci, miga czerwona dioda LED na przednim lewym ramieniu silnika (1). Gdy karta pamięci zostanie włożona i rozpoznana, czerwona dioda LED pozostaje po włączeniu drona ciemna. Na tylnym prawym ramieniu silnika umieszczona jest niebieska dioda LED (2) sygnalizująca stan załączenia drona. Rysunek 7 16

17 d) Podstawowe informacje dotyczące sterowania dronami Przed uruchomieniem modelu należy zapoznać się z dostępnymi możliwościami funkcji sterowania, aby móc bezpiecznie kontrolować model. Symetryczna budowa modelu sprawia, że określenie kierunku (przód/tył) jest bardzo trudne. Dlatego dwa przednie śmigła są wykonane z tworzywa sztucznego w kolorze białym a tylne śmigła z tworzywa w kolorze czarnym. Ponadto przy silnikach zamontowane są jeszcze czerwone i zielone diody LED. Kontrolę nad dronem utrzymuje się za pomocą dwóch dźwigni sterowania na nadajniku zdalnego sterowania. Do dyspozycji są następujące funkcje: Funkcja wznoszenia Za pomocą funkcji wznoszenia ustala się wysokość lotu drona (patrz rys. 8). Do obsługi tej funkcji służy lewa dźwignia sterowania (patrz także rysunek 1, poz. 9). Dźwignia może być przesuwana do przodu i do tyłu a puszczona nie wraca do samoczynnie do pozycji środkowej, jak to ma miejsce przy innych funkcjach sterowania. W zależności od ustawienia dźwigni sterowania zmieniają się obroty czterech śmigieł. Gdy dźwignia jest przesunięta całkowicie w stronę operatora, silniki są wyłączone. Gdy dźwignia jest przesuwana z najniższego położenia do przodu, śmigła zaczynają się obracać a obroty zwiększają się w zależności od ustawienia dźwigni. Gdy dźwignia znajduje się w pozycji środkowej, śmigła powinny pracować z takimi obrotami, że dron pozostaje w zawisie. Dalsze przesuwanie dźwigni do przodu powoduje wznoszenie się drona. Cofnięcie dźwigni sterowania powoduje obniżenie lotu. Rysunek 8 17

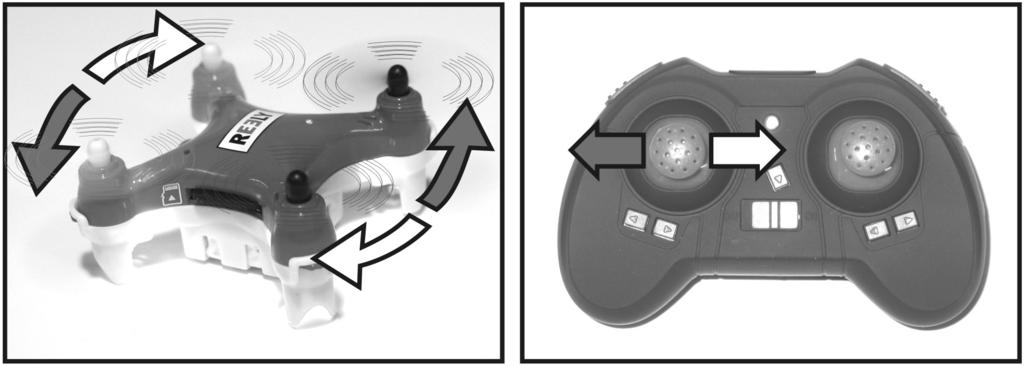

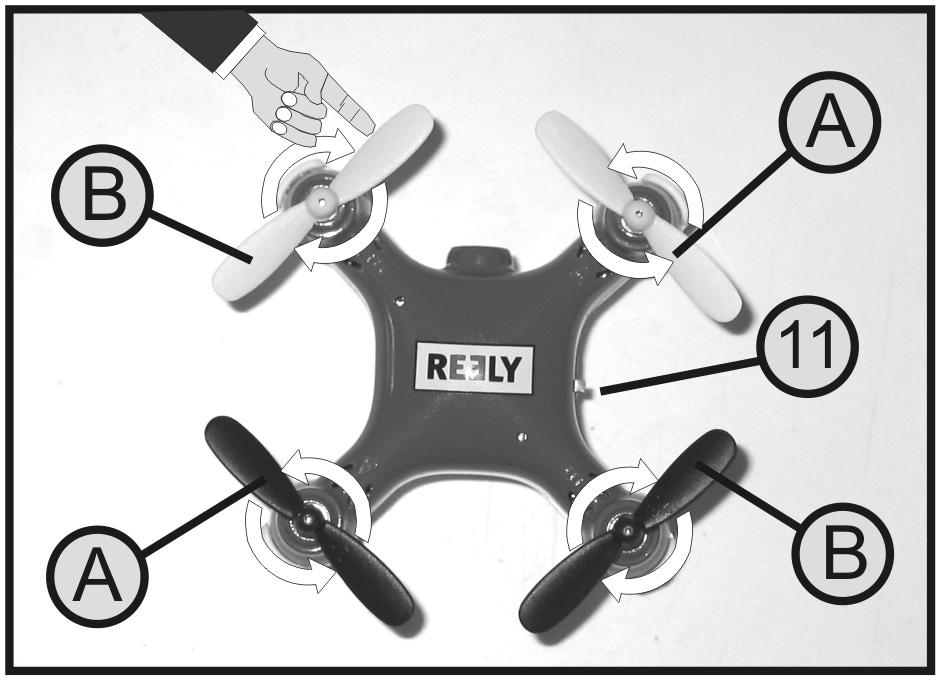

18 Funkcja obrotu Dzięki dwóm śmigłom obracającym się w prawo i dwóm śmigłom obracającym się w lewo momenty obrotowe działające na model są skompensowane i dron unosi się stabilnie w powietrzu. Gdy dźwignia sterowania obrotem (patrz także rys. 1, poz. 9) zostanie przesunięta w lewą stronę, umieszczona w modelu elektronika zwiększa obroty śmigieł obracających się - patrząc z góry - w prawą stronę (w kierunku ruchu wskazówek zegara) i jednocześnie zmniejsza obroty śmigieł obracających się w lewą stronę (w kierunku odwrotnym do ruchu wskazówek zegara). Wskutek tego nie zmienia się całkowita siła nośna, ale na model działa moment obrotowy obracający model - patrząc z góry - w lewo względem osi pionowej. Przy przesunięciu dźwigni sterowania w prawo, obroty śmigieł zmieniają się odwrotnie i model obraca się w prawo. Funkcja przechylenia Rysunek 9 Dzięki funkcji przechylenia można przesuwać model na boki w prawą i lewą stronę (patrz rys. 10). Sterowanie odbywa się prawą dźwignią sterującą (patrz także rysunek 1, poz. 4). Gdy dźwignia zostanie przesunięta lekko w lewo, umieszczona w dronie elektronika tak zmienia obroty śmigieł, że model przechyla się lekko w lewo i tym samym leci w bok w lewo. Przy przesunięciu dźwigni sterowania w prawo, obroty śmigieł zmieniają się odwrotnie i model leci w bok w prawo. Rysunek 10 18

19 Funkcja pochylenia Dzięki funkcji pochylenia model może poruszać się do przodu i do tyłu (patrz rys. 11). Sterowanie odbywa się także prawą dźwignią sterującą (patrz także rysunek 1, poz. 4). Gdy dźwignia zostanie przesunięta lekko do przodu, umieszczona w modelu elektronika tak zmienia obroty śmigieł, że model pochyla się lekko do przodu i tym samym leci do przodu. Przy przesunięciu dźwigni sterowania do tyłu, obroty śmigieł zmieniają się odwrotnie i model leci do tyłu. Rysunek 11 19

20 e) Porady praktyczne dotyczące lotu przy pierwszym starcie Chociaż model będzie mógł latać później w mniejszych pomieszczeniach, do pierwszego lotu zalecamy znaleźć pustą powierzchnię o wymiarach ok. 3 x 3 m. Podłoże powinno być gładkie (płytki, parkiet itp), aby już na krótko przed oderwaniem się modelu od ziemi można było rozpoznać, czy model wykazuje skłonność dryfowania w określonym kierunku. Jeśli pierwszy lot ma być wykonany na zewnątrz, musi panować całkowicie bezwietrzna pogoda. Należy stanąć dokładnie za dronem. Tak długo, jak oba ramiona z czarnymi śmigłami są skierowane w stronę obsługującego i osoba sterująca widzi model od tyłu, model reaguje na polecenia sterowania prawo, lewo, przód, tył dokładnie tak, jak widzi to operator. Jeśli natomiast model jest zwrócony białymi wirnikami do operatora, reaguje dokładnie odwrotnie niż polecenia wydawane przez nadajnik. Ważne! Nie przesuwać dźwigni sterowania funkcją wznoszenia w dół nagłym, szybkim ruchem, gdyż wtedy dron spadnie na ziemię bez napędu i może ulec przy tym uszkodzeniu. Dźwignię należy przesuwać powoli zmniejszając w ten sposób z wyczuciem wysokość lotu. Jeśli śmigła uderzą w jakieś przedmioty i zablokują się, należy natychmiast przesunąć dźwignię wznoszenia do najniższego położenia, aby przerwać zasilanie prądem odpowiednich silników napędu. Uwaga, ważne! Nigdy nie próbować złapać ręką lecącego drona. Znaczne ryzyko obrażeń ciała. Gdy czerwone i zielone diody LED w podstawach do lądowania zaczynają migać, oznacza to, że akumulator napędu osiągnął dolną granicę napięcia. W takim przypadku należy niezwłocznie przerwać lot i naładować akumulator, aby nie dopuścić do głębokiego rozładowania szkodliwego dla akumulatora. Jeśli model jest użytkowany na zewnątrz, należy pamiętać o odległości lotu. Im bardziej dron jest oddalony od operatora, tym trudniej rozpoznać położenie modelu. W takim przypadku należy pamiętać także o ograniczonym zasięgu nadajnika zdalnego sterowania. Nigdy nie wyłączać nadajnika, gdy dron jeszcze leci. W takim przypadku dron upadłby bez napędu na ziemię i mógłby się uszkodzić. 20

21 f) Ustawienie trymerów drona Włączyć najpierw nadajnik a następnie uruchomić model. Bardzo ostrożnie przesuwać dźwignię wznoszenia (patrz także rys. 1, poz. 9) z najniższego położenia (silniki wyłączone) do przodu i obserwować zachowanie się modelu. Na krótko przed oderwaniem się drona od ziemi można zaobserwować, w jakim kierunku model chce polecieć. Trymer przechylenia: Jeśli dron wykazuje tendencje do dryfowania lub przewrócenia się w prawo, należy zmniejszyć obroty aż model ponownie będzie stał na podstawach. Teraz wielokrotnie nacisnąć lewy przycisk trymera funkcji przechylenia (patrz także rys. 1, poz. 5). Następnie należy ponownie ostrożnie przesunąć dźwignię wznoszenia do przodu i sprawdzić, czy korekta była wystarczająca. Należy powtarzać powyższą procedurę tak długo, aż model nie będzie już wykazywał tendencji dryfowania w prawo. Jeśli dron wykazuje tendencje do dryfowania w lewo, należy naciskać prawy przycisk trymera funkcji przechylenia. Po każdym naciśnięciu przycisku trymer zostaje przestawiony o jeden krok a przesunięcie jest kwitowane krótkim sygnałem dźwiękowym. Przy naciśnięciu i przytrzymaniu przycisku nadajnik wydaje następujące po sobie dźwięki informując w ten sposób o stopniowym przestawianiu trymera. Po osiągnięciu pozycji końcowej trymera nadajnik nie wydaje już dźwięków. W obu kierunkach można wykonać maksymalnie 31 kroków regulacji trymera. Środkowe ustawienie trymera jest sygnalizowane wyższym sygnałem dźwiękowym. Rysunek 12 21

22 Trymer pochylenia: Jeśli dron wykazuje tendencje do dryfowania do przodu, należy zmniejszyć obroty aż model ponownie będzie stał na podstawach. Nacisnąć wielokrotnie dolny przycisk trymera funkcji pochylenia (patrz także rys. 1, poz. 2). Następnie należy ponownie ostrożnie przesunąć dźwignię wznoszenia do przodu i sprawdzić, czy korekta była wystarczająca. Należy powtarzać powyższą procedurę tak długo, aż model nie będzie już wykazywał tendencji dryfowania do przodu. Jeśli dron wykazuje tendencje do dryfowania do tyłu, należy naciskać górny przycisk trymera funkcji pochylenia. Po każdym naciśnięciu przycisku trymer zostaje przestawiony o jeden krok a przesunięcie jest kwitowane krótkim sygnałem dźwiękowym. Przy naciśnięciu i przytrzymaniu przycisku nadajnik wydaje następujące po sobie dźwięki informując w ten sposób o stopniowym przestawianiu trymera. Po osiągnięciu pozycji końcowej trymera nadajnik nie wydaje już dźwięków. W obu kierunkach można wykonać maksymalnie 31 kroków regulacji trymera. Środkowe ustawienie trymera jest sygnalizowane wyższym sygnałem dźwiękowym. Rysunek 13 Ustawienie trymera funkcji pochylenia i przechylenia nie jest zapamiętywane. Po wyłączeniu i włączeniu nadajnika trymer znajduje się ponownie w położeniu środkowym. Uwaga! Jeśli zajdzie konieczność znacznego przestawienia trymera, aby dron stabilnie unosił się w powietrzu, konieczna jest kalibracja czujników położenia. Prawidłowy sposób postępowania jest opisany w dalszej części instrukcji w osobnym rozdziale. 22

23 11. Przełączanie Dual-Rate Za pomocą funkcji Dual-Rate urządzenie zdalnego sterowania daje możliwość indywidualnego ustawienia czułości sterowania dronem. Do dyspozycji są tutaj następujące tryby: Tryb dla początkujących Po włączeniu nadajnika zdalnego sterowania aktywny jest automatycznie tryb dla początkujących. W tym trybie model słabiej reaguje na polecenia sterowania wysyłane z nadajnika i dzięki temu można nim sterować delikatniej. Jest to tryb idealny dla początkujących, którzy pierwszy raz obsługują drona. Tryb sportowy W trybie sportowym reakcje drona na polecenia z nadajnika są zdecydowanie szybsze. Z tego powodu tryb ten idealnie nadaje się dla zaawansowanych użytkowników. Tryb dla ekspertów W trybie dla ekspertów do dyspozycji jest maksymalna czułość sterowania. To ustawienie jest przeznaczone dla doświadczonych użytkowników i do latania na zewnątrz. Włączanie różnych trybów lotu Po włączeniu nadajnik automatycznie znajduje się w trybie dla początkujących. Aby przełączyć urządzenie z trybu dla początkujących na tryb sportowy, należy nacisnąć od góry dźwignię sterowania funkcją wznoszenia i obrotu (patrz także rys. 1, poz. 9). Nadajnik wydaje dwa krótkie sygnały dźwiękowe informując o włączeniu trybu sportowego. Przy ponownym naciśnięciu dźwigni sterującej nadajnik wydaje trzy sygnały informując o przejściu do trybu dla ekspertów. Po ponownym naciśnięciu dźwigni sterującej dron powraca do trybu dla początkujących. Rysunek 14 23

24 12. Funkcja Flipp Dron jest w stanie wykonywać w razie potrzeby przewroty (flipps). Pierwsze przewroty należy wykonywać na zewnątrz przy bezwietrznej pogodzie. Należy w tym celu wznieść drona na bezpieczną wysokość ok. 3-4 m a następnie pozostawić go w zawisie. Aby przełączyć nadajnik na tryb przewrotu, należy nacisnąć od góry dźwignię sterowania funkcją pochylenia i przechylenia (patrz także rys. 1, poz. 4). Przejście w tryb przewrotu jest sygnalizowane przez nadajnik trzema ciągłymi krótkimi dźwiękami. Przesunąć szybko do końca dźwignię sterującą funkcją pochylenia i przechylenia w tym kierunku, w jakim dron ma wykonać przewrót a następnie natychmiast wrócić dźwignią do pozycji środkowej. Dron wykona przewrót w wybranym kierunku a nadajnik wyjdzie z trybu przewrotu. Aby wykonać kolejny przewrót, należy ponownie nacisnąć dźwignię sterowania funkcją pochylenia i przechylenia. Rysunek 15 Jeśli diody LED na dronie migają informując, że napięcie akumulatora napędu spadło poniżej dolnej granicy, funkcja przewrotu jest nieaktywna. 24

25 13. Latanie w trybie Headless Kierunek ruchu drona zależy zawsze od tego, w jakim kierunku model jest ustawiony względem operatora lub z której strony operator obserwuje drona. Można łatwo się zgubić, jeśli dron nie jest widziany od tyłu, ale z boku lub od przodu. Z tego powodu dron został wyposażony w tryb Headless. Jednakże do efektywnego korzystania z trybu Headless konieczne jest, aby przed przesunięciem do przodu i do tyłu dźwigni sterowania funkcją wznoszenia dron był ustawiony dwoma przednimi (białymi) wirnikami w wybranym kierunku lotu do przodu (biała strzałka na rysunku 16 A). Tak długo jak operator stoi dokładnie za dronem i patrzy w wybranym wcześniej kierunku, dron będzie reagował dokładnie tak, jak będą wykonywane polecenia na nadajniku. Po wydaniu polecenia lotu do przodu dron poleci z punktu widzenia operatora do przodu. Jeśli np. podczas lotu dron obrócił się o 90 w lewo i jest ustawiony teraz lewą stroną w kierunku operatora, poleci on z punktu widzenia operatora w lewo, jeśli na nadajniku zostanie wydane polecenie lotu do przodu (patrz rys. 16 C). Po aktywacji trybu Headless nie ma znaczenia, w jaką stronę skierowany jest przód drona. Gdy na nadajniku zostanie wykonane polecenie lotu do przodu, dron poleci zawsze w tę stronę, która podczas włączania została ustalona jako do przodu (patrz rys. 16 D). Tryb normalny Tryb normalny Tryb Headless Rysunek 16 Aby włączyć tryb Headless, należy krótko nacisnąć przycisk włączania trybu Headless (patrz także rysunek 1, poz. 8). Nadajnik sygnalizuje aktywny tryb Headless ciągłymi dźwiękami a czerwone i zielone diody LED na dronie migają po 3 razy. Teraz dron lata w trybie Headless. Aby wyłączyć tryb Headless, należy ponownie nacisnąć przycisk trybu Headless. Nadajnik nie wydaje żadnych dźwięków a diody na dronie świecą ponownie ciągle. Teraz dron lata ponownie w trybie normalnym. Rysunek 17 25

26 14. Funkcja Return Dron posiada funkcję Return, w której samoczynnie leci do tyłu. Czyli dokładnie w przeciwnym kierunku niż ten, w którym był ustawiony podczas włączania (patrz rysunek 18 A). Tak jak w trybie Headless, nie ma tutaj znaczenia, w którą stronę w danym momencie zwrócony jest przód drona (patrz rysunek 18 B). Ważne! Funkcję Return należy włączać tylko wtedy, gdy dron za bardzo oddalił się od operatora lecąc w ustalonym poprzednio kierunku do przodu a operator i dron znajdują się na jednej linii wyznaczającej kierunek lotu do przodu. Jeśli dron znajduje się z boku operatora, przy włączeniu funkcji Return mógłby przelecieć obok operatora i lecąc dalej znowu się oddalić (patrz rysunek 18 C). Funkcja Return Funkcja Return Rysunek 18 Aby włączyć funkcję Return, należy krótko nacisnąć przycisk funkcji Return (patrz także rysunek 1, poz. 7). Nadajnik sygnalizuje aktywny tryb Return ciągłymi podwójnymi dźwiękami a czerwone i zielone diody LED na dronie migają po 3 razy. Teraz dron samoczynnie zaczyna lecieć w kierunku przeciwnym do ustalonego wcześniej kierunku lotu do przodu. Gdy dron już znajdzie się w pobliżu operatora, należy poruszyć dźwignią sterowania funkcji pochylenia i przechylenia (patrz także rysunek 1, poz. 4) w dowolnym kierunku - funkcja Return zostaje automatycznie wyłączona. Nadajnik nie wydaje żadnych dźwięków a diody na dronie świecą ponownie ciągle. Rysunek 19 26

27 15. Uruchomienie zintegrowanej kamery Dron posiada wbudowaną kamerę ustawioną do przodu w kierunku lotu. Kamera może nagrywać filmy lub wykonywać zdjęcia podczas lotu i zapisywać je na znajdującej się w zestawie karcie pamięci microsdhc. Do uruchomienia i zatrzymania nagrania video oraz do wykonania zdjęcia służą dwa przyciski sterujące umieszczone na nadajniku (patrz rysunek 1, poz. 10 i 3). a) Wkładanie/wyjmowanie karty pamięci Wsunąć kartę pamięci (1) z lewej strony do gniazda - jak pokazano na rysunku obok. Styki karty muszą być skierowane do góry - jak pokazano na rysunku (2). Po wciśnięciu karty do końca zostanie ona automatycznie zablokowana w gnieździe. Aby wyjąć kartę, należy ją ponownie lekko docisnąć (patrz dolna ilustracja na rys. 20). Blokada zostaje zwolniona i można teraz ostrożnie wysunąć kartę z gniazda. Rysunek 20 27

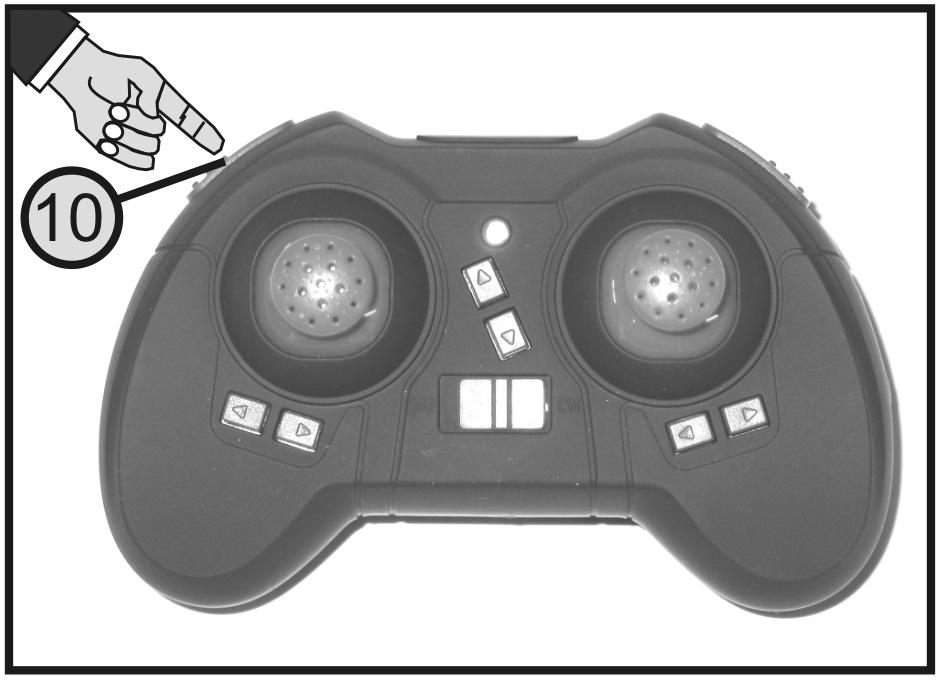

28 b) Nagrywanie filmów Najpierw należy włączyć nadajnik a następnie drona. Jeśli nie włożono karty pamięci lub karta została włożona niepoprawnie, miga na czerwono dioda LED elektroniki kamery (patrz rysunek 20, poz. 3). Jeśli karta pamięci została poprawnie wsunięta i rozpoznana przez elektronikę, dioda LED nie świeci się. Kamera jest gotowa do użycia. Aby nagrać film video, należy nacisnąć krótko jeden raz przycisk obsługi funkcji video (patrz rys. 1, poz. 10). Urządzenie zdalnego sterowania wydaje krótki dźwięk potwierdzający i po krótkim czasie dioda LED elektroniki kamery zaczyna świecić ciągle. Aby zakończyć nagrywanie video, należy ponownie nacisnąć przycisk funkcji kamery. Dioda LED elektroniki kamery gaśnie. Uwaga, ważne! Rysunek 21 Zapis video musi zawsze zostać zakończony naciśnięciem na przycisk obsługi, ponieważ w przeciwnym razie zapisane dane video nie będą możliwe do odczytania z karty. Podczas nagrywania video należy starać się lecieć możliwie spokojnie, aby nagrany obraz był w miarę możliwości stabilny. c) Fotografowanie Aby wykonać zdjęcie, należy nacisnąć krótko przycisk obsługi fotografowania (patrz rys. 1, poz. 3). Urządzenie zdalnego sterowania wydaje krótki dźwięk jako potwierdzenie. Czerwona dioda LED elektroniki kamery zapala się na krótko a następnie gaśnie informując w ten sposób o zapisaniu zdjęcia. Rysunek 22 28

29 d) Odczyt filmów i zdjęć Po wylądowaniu wyłączyć drona i wyjąć kartę pamięci (1) z gniazda. Używając znajdującego się w zestawie czytnika kart pamięci (2) podłączanego do portu USB można następnie obejrzeć zdjęcia i nagrania video na laptopie lub komputerze. W tym celu należy z wyczuciem wsunąć kartę pamięci do czytnika USB. W przejściówce USB nie ma blokady karty, jak w gnieździe karty w dronie. Podłączyć czytnik kart do portu USB w komputerze lub laptopie. Czytnik zostaje zazwyczaj automatycznie rozpoznany przez system i po chwili zawartość karty zostaje odczytana. Zdjęcia i nagrania są zapisywane na karcie w osobnych folderach. Rysunek 23 Należy stosować się do następujących wskazówek podczas używania kamery: Gdy kamera jest nieużywana, należy wyjąć kartę pamięci z gniazda. Należy pamiętać o tym, żeby dron był wyłączony, gdy karta jest zakładana lub wyjmowana. W przeciwnym wypadku dane umieszczone na karcie pamięci mogłyby ulec uszkodzeniu. Nie dotykać styków znajdujących się z tyłu karty pamięci. Karta pamięci musi być poprawnie i całkowicie wsunięta do kamery, w przeciwnym wypadku może zostać uszkodzona. Stosować się do obowiązujących w kraju użytkowania drona przepisów dotyczących fotografowania i filmowania osób, obiektów i instalacji oraz rozpowszechniania takich materiałów. Tylko użytkownik ponosi odpowiedzialność w przypadku, gdy używanie kamery będzie stanowić naruszenie praw, przepisów ustawowych lub rozporządzeń. 29

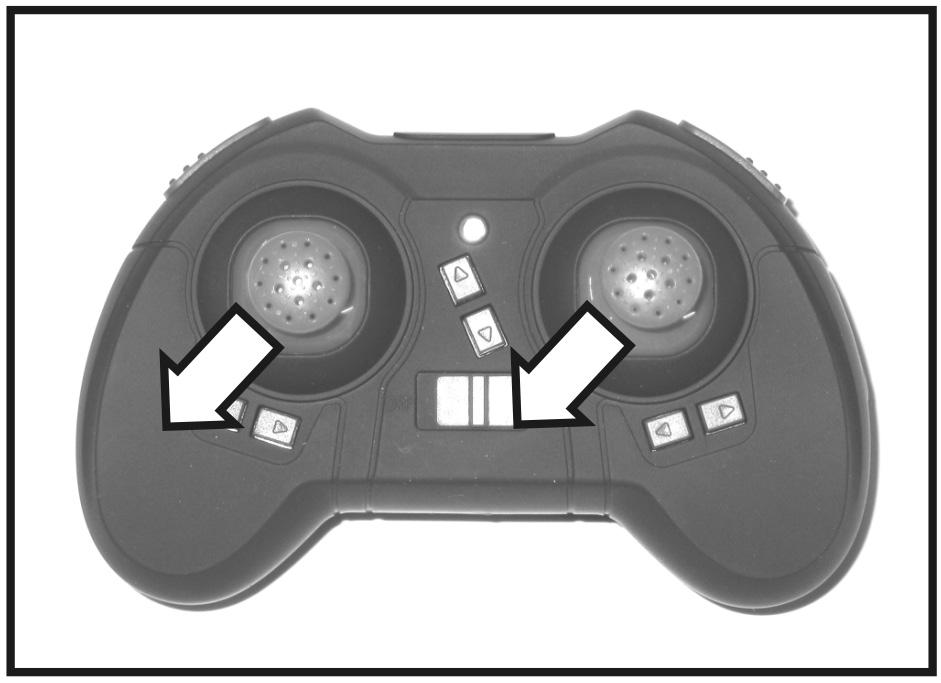

30 16. Kalibracja czujników położenia Jeśli dron nie pozostaje stabilnie w zawisie, lecz cały czas leci w określonym kierunku, można to skorygować trymerami. Jeśli jednak korekta będzie wymagać znacznego przestawienia trymerów, konieczne może okazać się ponowne skalibrowanie czujników położenia w modelu. Sposób postępowania: Najpierw należy włączyć nadajnik a następnie drona. Następnie należy ustawić gotowego do startu drona na płaskiej, poziomej powierzchni. Następnie należy przesunąć obie dźwignie sterujące w ich dolne lewe położenie i przytrzymać je w tej pozycji. Po kilku sekundach czerwone i zielone diody LED na dronie zamigają wielokrotnie sygnalizując w ten sposób udaną kalibrację czujników położenia. Następnie diody ponownie zaczynają świecić ciągle. Należy wykonać lot próbny i sprawdzić, czy dron nadal wykazuje silną tendencję lotu w określonym kierunku. Minimalne tendencje dryfowania można skompensować trymerami. Rysunek 24 30

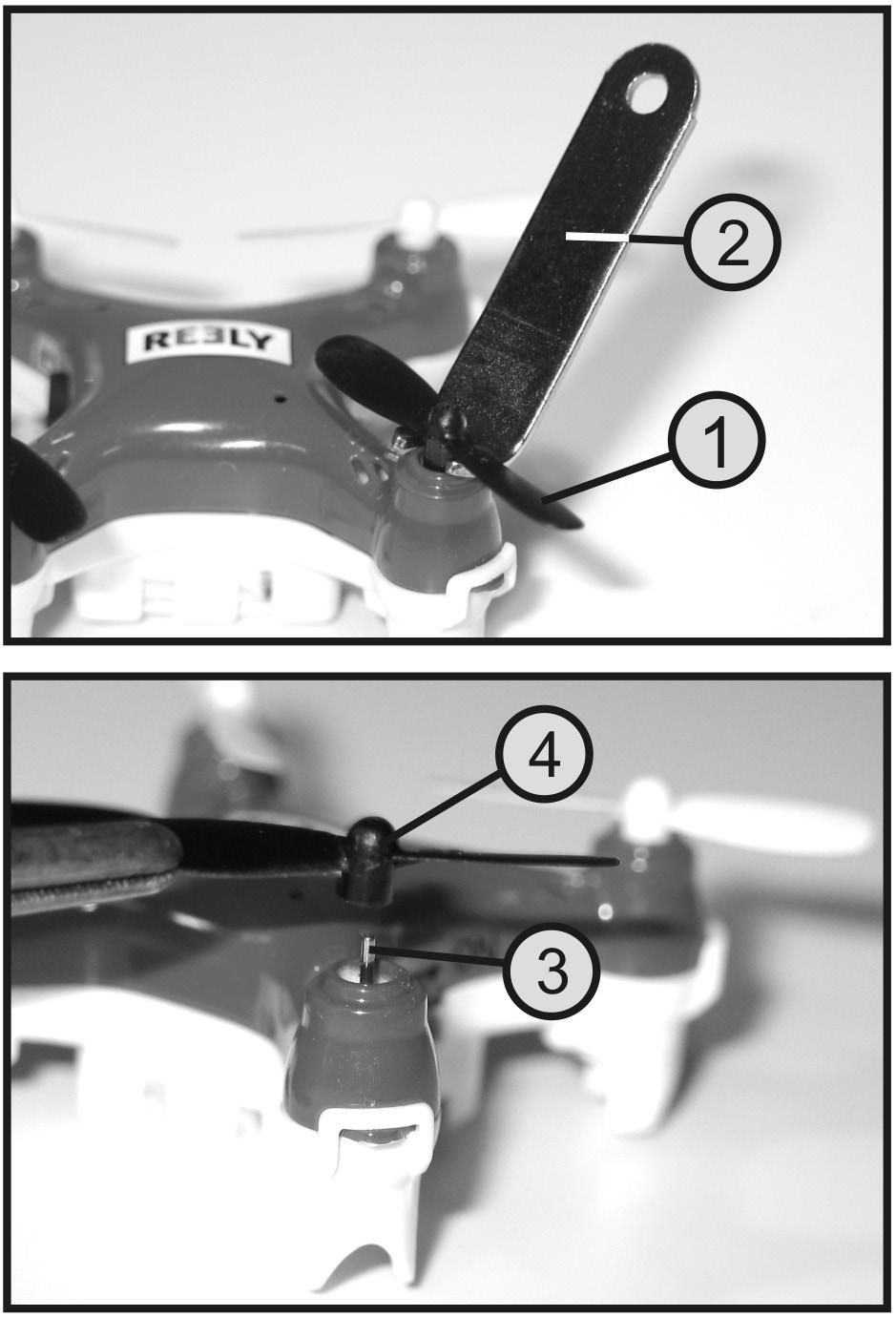

31 17. Konserwacja i utrzymanie a) Informacje ogólne Model i zdalne sterowanie mogą być czyszczone z zewnątrz tylko miękką, suchą szmatką lub pędzelkiem. W żadnym wypadku nie należy stosować agresywnych środków czyszczących lub roztworów chemicznych, ponieważ może to spowodować uszkodzenie powierzchni obudowy. Śmigła muszą się swobodnie obracać a wały silników nie mogą być wygięte ani nie mogą mieć luzów na łożyskowaniu. Pęknięte albo zgięte śmigła lub takie, od których odłamały się drobne części, muszą być koniecznie wymienione na nowe. b) Wymiana śmigieł Śmigła (1) są tylko nasunięte na wały silników (2) napędu i używając znajdującego się w zestawie narzędzia (2) można je zdjąć z wału ściągając je do góry. Należy przy tym postępować z wyczuciem. Podczas zdejmowania śmigieł uważać, żeby nie wygiąć wału silnika (3). Przy doborze nowego śmigła zwracać uwagę na kierunek obrotów. Śmigła i ramiona silników są oznaczone odpowiednimi literami A lub B (patrz także rysunek 5). Nowe śmigło (4) należy nałożyć od góry na wał silnika i z wyczuciem nasunąć na wał do oporu. Ważne! Nie stosować nadmiernej siły i nie używać nieodpowiednich narzędzi. Rysunek 25 Przy wymianie części mechanicznych stosować wyłącznie oferowane przez producenta oryginalne części zamienne. Lista części zamiennych znajduje się na naszej stronie internetowej w części dokumentów do pobrania dla poszczególnych produktów. Części zamienne można zamówić także telefonicznie. Dane kontaktowe znajdują się na początku niniejszej instrukcji użytkowania w rozdziale 1. 31

32 18. Utylizacja a) Informacje ogólne Urządzenia elektroniczne są materiałami do odzysku i nie mogą być wyrzucane razem ze śmieciami domowymi. Po ostatecznym wycofaniu z użytku należy poddać produkt utylizacji zgodnie z obowiązującymi przepisami. Wyjąć baterie/akumulatory i zutylizować je osobno. b) Baterie i akumulatory Użytkownik urządzenia jest ustawowo (rozporządzenie o bateriach) zobowiązany do zwrotu starych zużytych baterii i akumulatorów. Ich utylizacja ze śmieciami domowymi jest zabroniona! Baterie i akumulatory zawierające szkodliwe substancje są oznaczone symbolem ukazanym obok, który informuje o zakazie ich utylizacji ze śmieciami domowymi. Oznaczenia decydujących metali ciężkich brzmią: Cd=kadm, Hg=rtęć, Pb=ołów (oznaczenie jest podane na baterii/akumulatorze np. pod ukazanym po lewej stronie symbolem kontenera na śmieci). Zużyte baterie/akumulatory można oddawać nieodpłatnie w miejscach zbiórki organizowanych przez gminę, w naszych filiach lub wszędzie tam, gdzie są sprzedawane baterie i akumulatory. W ten sposób użytkownik spełnia swoje ustawowe zobowiązania oraz przyczynia się do ochrony środowiska. 19. Deklaracja zgodności (DOC) Producent oświadcza niniejszym, że niniejszy produkt spełnia podstawowe wymagania i inne istotne przepisy dyrektywy 1999/5/WE. Deklaracja zgodności dotycząca tego produktu znajduje się na stronie internetowej 32

33 20. Usuwanie awarii Model oraz urządzenie zdalnego sterowania zostały wprawdzie zbudowane zgodnie z aktualnym stanem techniki, lecz mimo to mogą pojawić się błędy w działaniu lub awarie. Z tego powodu podajemy poniżej kilka informacji, w jaki sposób można usunąć ewentualne awarie. Problem Nadajnik nie reaguje. Dioda LED w nadajniku nie świeci się. Dioda LED w nadajniku miga i nadajnik wydaje sygnały alarmowe, Model nie reaguje, diody LED w dronie migają. Śmigła nie obracają się. Podczas startu dron przewraca się na bok. Dron ma za małą moc lub czas lotu jest zbyt krótki. Dron leci zawsze w jednym kierunku. Dron reaguje ociężale na polecenia sterowania. Rozwiązanie Sprawdzić baterie baterie w nadajniku. Sprawdzić ułożenie biegunów baterii w nadajniku. Sprawdzić włącznik. Sprawdzić i ew. wymienić baterie w nadajniku. Sprawdzić ułożenie biegunów baterii w nadajniku. Sprawdzić włącznik. Sprawdzić i ew. wymienić baterie w nadajniku. Sprawdzić działanie nadajnika zdalnego sterowania Ponownie przeprowadzić procedurę włączania drona. Sprawdzić stan naładowania akumulatora napędu. Celem testu ponownie naładować akumulator napędu. Ponownie przeprowadzić procedurę włączania drona i nie poruszać w tym czasie modelu. Sprawdzić swobodę poruszania się silników napędu. Wykonać kalibrację czujników położenia. Sprawdzić stan naładowania akumulatora napędu. Ustawić trymery na nadajniku. Niekorzystne warunki lotu (wiatr lub przeciągi) Wykonać kalibrację czujników położenia. Przełączyć na tryb sportowy lub tryb dla ekspertów. 33

34 21. Dane techniczne a) Nadajnik Zakres częstotliwości... 2,4 GHz Ilość kanałów... 4 Napięcie robocze... 4,5 V/DC z 3 baterii AAA/Micro Zasięg nadajnika m Wymiary (szer. x wys. x gł.) x 80 x 55 mm Waga z bateriami... ok. 116 g b) Dron Zasilanie prądem... 1-ogniwowy akumulator LiPo (1S), 3,7 V, 120 mah Rozdzielczość video x 480 pikseli przy 30 fps (AVI) Rozdzielczość zdjęć x 480 pikseli (JPG) Typ karty pamięci... microsd/microsdhc, maks. 16 GB (w zestawie znajduje się karta pamięci microsdhc 4 GB) Wymiary (dł. x szer. x wys.) x 43 x 23 mm Rozstaw wałów wirników (przekątna) mm Średnica śmigła mm Masa startowa z akumulatorem g 34
