1 Model No.: T638 WSTĘP INSTRUKCJA OBSŁUGI Wiek: powyżej 8 lat Dziękujemy za zakup naszego produktu. Prosimy o dokładne przeczytanie instrukcji obsługi przed rozpoczęciem użytkowania. 1. Wbudowany moduł GYRO (czyli żyroskopowy system stabilizacji) zapewnia lepsze prowadzenie oraz stabilizację helikoptera. Jest to najlepszy model dla początkujących. 2. Zastosowana została najnowsza technologia łączności przez podczerwień. 3. Podwójna ochrona (prąd ciągły oraz niskie napięcie) zapewniają bezpieczeństwo latania oraz przedłużają żywotność urządzenia. WSKAZÓWKI BEZPIECZEŃSTWA 1. Prosimy o uważne przeczytanie tej instrukcji przed rozpoczęciem użytkowania urządzenia. 2. Trzymaj małe części zestawu z daleka od małych dzieci (ryzyko połknięcia) 3. Trzymaj baterie z daleka od ognia oraz innych źródeł wysokich temperatur. 4. W trakcie użytkowania helikoptera utrzymuj dystans 1-2 m od siebie oraz od innych osób w pobliżu w celu uniknięcia kolizji. 5. Nie zmieniaj technicznych ustawień urządzenia. Może to spowodować awarię i/lub wypadek. 6. Utrzymuj lot helikoptera w zasięgu wzroku dla bezpiecznej kontroli lotu. 7. Zabawa urządzeniem przez dzieci tylko pod opieką dorosłych. 8. Rekomendowane jest używanie takich samych baterii (lub tego samego typu) jak w zestawie. 9. Baterie powinny być odpowiednio włożone. 10. Baterie jednorazowego użytku nie powinny być ładowane ponownie. 11. Nie należy mieszać nowych i zużytych baterii. 12. Nie należy mieszać baterii alkalicznych, ze standardowymi (węglowo-cynkowe) lub z bateriami wielorazowego użytku (niklowo-kadmowe). 13. Usuwaj wyczerpane baterie z nadajnika. 14. Przechowywuj instrukcje obsługi w bezpiecznym miejscu. 15. Baterie wielorazowego użytku powinny być wyjęte z urządzenia przed ponownym naładowaniem (dotyczy typu AA). 16. Baterie wielorazowego użytku powinny być ładowane pod opieką dorosłych.

Zastosowana została najnowsza technologia łączności przez podczerwień. 3. Podwójna ochrona (prąd ciągły oraz niskie napięcie) zapewniają bezpieczeństwo latania oraz przedłużają żywotność urządzenia.

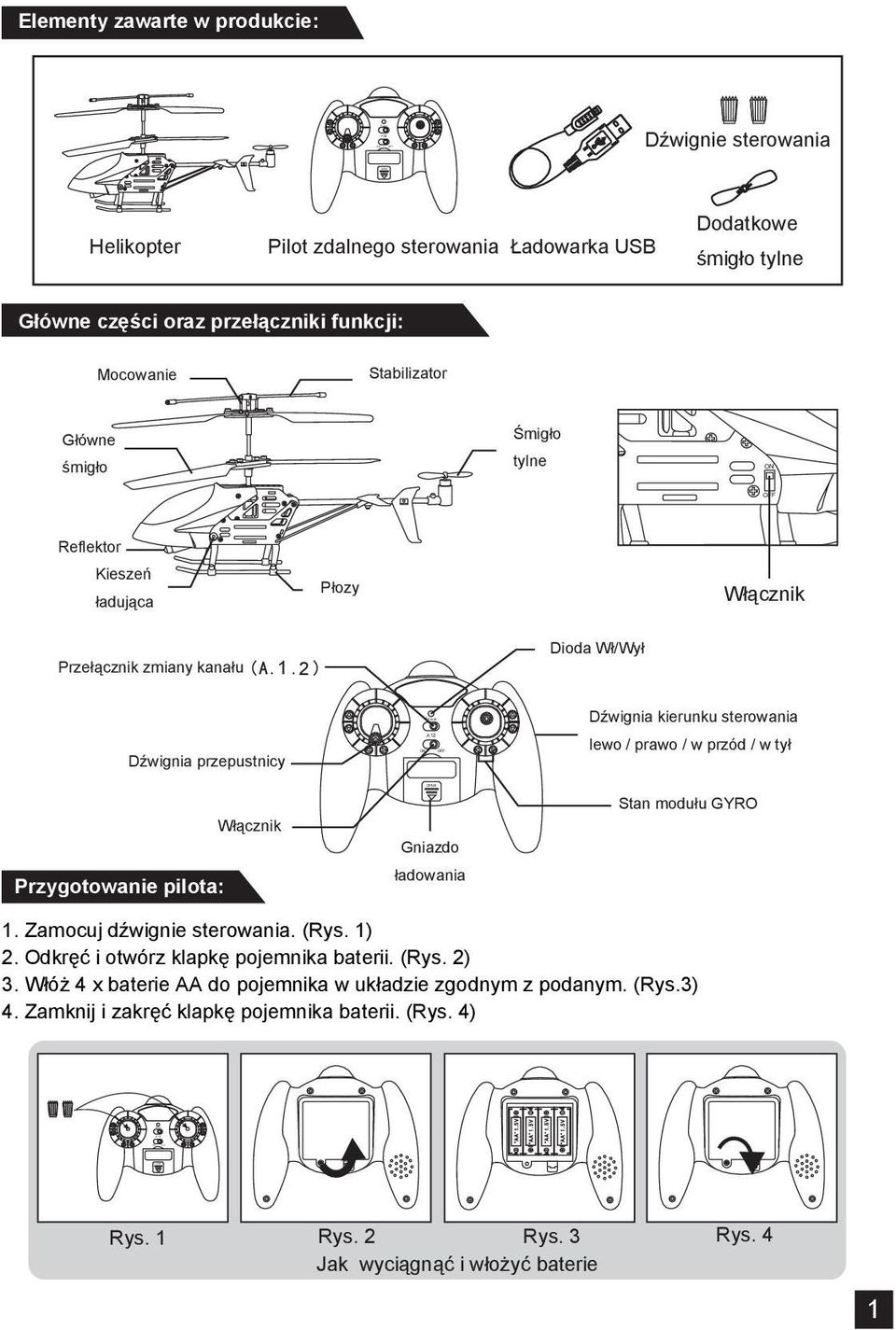

2 Elementy zawarte w produkcie: Dźwignie sterowania Helikopter Pilot zdalnego sterowania Ładowarka USB Dodatkowe śmigło tylne Główne części oraz przełączniki funkcji: Mocowanie Stabilizator Główne śmigło Śmigło tylne Reflektor Kieszeń ładująca Płozy Włącznik Przełącznik zmiany kanału 1 2 Dioda Wł/Wył Dźwignia przepustnicy Przygotowanie pilota: Włącznik Gniazdo ładowania Dźwignia kierunku sterowania lewo / prawo / w przód / w tył Stan modułu GYRO 1. Zamocuj dźwignie sterowania. (Rys. 1) 2. Odkręć i otwórz klapkę pojemnika baterii. (Rys. 2) 3. Włóż 4 x baterie AA do pojemnika w układzie zgodnym z podanym. (Rys.3) 4. Zamknij i zakręć klapkę pojemnika baterii. (Rys. 4) Rys. 1 Rys. 2 Rys. 3 Rys. 4 Jak wyciągnąć i włożyć baterie 1

Gniazdo ładowania Dźwignia kierunku sterowania lewo / prawo / w przód / w tył Stan modułu GYRO 1. Zamocuj dźwignie sterowania. (Rys. 1) 2. Odkręć i otwórz klapkę pojemnika baterii.

3 Problemy i rozwiązania: Problem Powód Rozwiązanie Brak reakcji helikoptera. Reakcja helikoptera nie jest właściwa 1. Wyczerpanie baterii helikoptera. 2. Wyczerpanie baterii nadajnika. 3. Kanał nadajnika jest inny niż kanał helikoptera. 1. Reakcja na promienie słoneczne. 2. W pobliżu znajduje się inny nadajnik wysyłający sygnały o tej samej częstotliwości. 3. W pobliżu znajduje się inny helikopter sterowany na tym samym kanale. 1. Naładuj baterie helikoptera. 2. Wymień lub naładuj baterie w pilocie zdalnego sterowania. 3. Przełącz kanał na pilocie zdalnego sterowania 1. Wybierz inne miejsce do zabawy, gdzie nie ma promieni słonecznych lub innych mocnych źródeł światła. 2. Wybierz miejsce, gdzie nie ma sygnałów o tej samej częstotliwości. 3. Zmień kanał na pilocie zdalnego sterowania. Ładowanie helikoptera: (1) Są dwa sposoby ładowania helikoptera. A. Użycie pilota zdalnego sterowania do naładowania helikoptera Otwórz pokrywę gniazda ładowarki w nadajniku i wyciągnij kabel do ładowania. Upewnij się, że helikopter jest wyłączony. Podłącz kabek do ładowania do kieszeni ładującej. Ładowanie rozpocznie się samoczynnie (rys. 5) B. Użycie ładowark USB Podłącz ładowarkę USB do gniazda USB w komputerze. Upewnij się, że helikopter jest wyłączony. Następnie podłącz kabel do kieszeni ładującej helikoptera.(rys 6) Pic. 6 (2) Dioda pilota zdalnego sterowania /ładowarki USB jest wyłączona w momencie ładowania. Zaświeci się automatycznie po całkowitym naładowaniu. Całkowite naładowanie urządzenia zajmuje około 40 minut. Warunki do latania: 1. W obiekcie zamkniętym unikaj silnych prądów powietrza (np. przeciąg, klimatyzacja) oraz niebezpiecznych przedmiotów (np. lampy). 2. Minimalna przestrzeń do latania: 3M ( szerokość ) x 5M ( długość ) x 2.5M ( wysokość ) 3. Odkąd produkt został wyposażony w zdalne sterowanie na podczerwień, sterowanie w silnych promieniach słonecznych lub innych promieniach może spowodować utratę kontroli nad urządzeniem. Przygotowanie do latania: Włącznik pilota zdalnego sterowania musi być w pozycji przed rozpoczęciem latania. 1. Włącz helikopter. Zaświeci się reflektor. Po kilku sekundach reflektor zacznie powoli migać, co oznacza, że helikopter jest gotowy do połączenia się z nadajnikiem. Pic Najpierw wybierz A, 1 lub 2 kanał; następnie włącz pilot, którego dioda zacznie powoli migać; przesuń dźwignię sterowania maksymalnie do góry, po czym naciśnij przycisk. Dioda zacznie szybko migać, co oznacza, że nadajnik wysyła sygnał, aby się połączyć. Kiedy nastąpi połączenie, dioda zacznie się świecić (bez migania). 3. Powoli podciągnij dźwignię sterowania do góry, aby wznieść helikopter. Wskazówki Wybierz kanał 1 i kanał 2 i operuj maksymalnie dwoma helikopterami jednocześnie. Nie używaj tego samego kanału do sterowania dwoma helikopterami jednocześnie. Nawiąż połączenie jeden po drugim. W innym razie możesz nie nawiązać połączenia. Po wyłączeniu urządzenia procedura nawiązania połączenia musi zostać powtórzona. Zaleca się ustawienie kanału A, jeślisteruje się jednym helikopterem. 5 2

W pobliżu znajduje się inny helikopter sterowany na tym samym kanale. 1. Naładuj baterie helikoptera. 2. Wymień lub naładuj baterie w pilocie zdalnego sterowania. 3.

4 Sterowanie: Wznoszenie Przesuń do góry lewą prędkość obrotu śmigieł wzrośnie. Helikopter zacznie się unosić Do tyłu Przesuń do dołu prawą helikopter zacznie lecieć do tyłu. Opadanie Przesuńw dół lewą prędkość obrotu śmigieł spadnie. Helikopter zacznie opadać. Funkcja modułu GYRO: Zaprojektowany po to, aby zapewnić lepszą stabilizację helikoptera. Naciśnij prawy przycisk modułu GYRO Gdy helikopter kręci się według wskazówek zegara, naciśnij prawy przycisk modułu GYRO do momentu aż helikopter przestanie się kręcić Skręt w lewo Przesuń w lewo prawą helikopter obróci się w lewo. Naciśnij lewy przycisk modułu GYRO Gdy helikopter kręci się odwrotnie do wskazówek zegara, naciśnij lewy przycisk modułu GYRO do momentu aż helikopter przestanie się kręcić Ochrona urządzenia: Skręt w prawo Przesuń w prawo prawą helikopter obróci się w prawo. 1. Kiedy dioda Wł / Wył zacznie szybko migać, oznacza to, że baterie są na wyczerpaniu. W tym momencie możemy stracić kontrolę nad helikopterem. Konieczne jest naładowanie lub wymiana baterii na nowe. 2. Ochrona helikoptera w przypadku zablokowania się głównego śmigła. Kiedy główne śmigło helikoptera zablokuje i zatrzyma, po 3 sekundach dioda Wł / Wył zacznie szybko migać. Aby zapobiec gwałtownemu upadkowi urządzenia należy umieścić dźwignię sterowania w najniższej pozycji cel ponownego wzniesienia helikoptera. Naprawa i konserwacja: W przód Przesuń do góry prawą helikopter zacznie lecieć do przodu. 1. Czyszczenie urządzenia za pomocą wilgotnej tkaniny. 2. Unikaj ekspozycji produktu na słońce oraz inne źródła ciepła. 3. Nie zanurzaj urządzenia w wodzie. W przeciwnym wypadku mogą zostać uszkodzone elektroniczne części produktu. 4. Wyłączaj urządzenie kiedy jest w stanie spoczynku. 5. Kiedy urządzenie jest w stanie spoczynku przez dłuższy okres, powinny zostać wyjęte baterie z nadajnika. 6. Wskazane jest używanie baterii alkalicznych (nowych). Daje to pewność całkowitej sprawności helikoptera. 7. Zaleca się okresowe przeglądy urądzenia (kable, nadajnik, helikopter). W momencie wykrycia usterki nie powinno się używać urządzenia do momentu naprawy usterki. 3 4

Naciśnij prawy przycisk modułu GYRO Gdy helikopter kręci się według wskazówek zegara, naciśnij prawy przycisk modułu GYRO do momentu aż helikopter przestanie się kręcić Skręt w lewo Przesuń w lewo
