Endoskop Findoo Grip. Instrukcja obsługi. Nr produktu: Strona 1 z 12

Transkrypt

1 Endoskop Findoo Grip Instrukcja obsługi Nr produktu: Strona 1 z 12

2 Strona 2 z 12

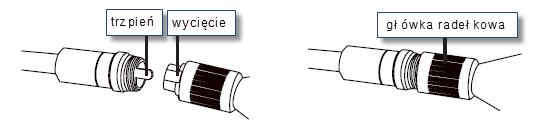

3 Wkładanie baterii Baterie wkłada się do wnęki, znajdującej się w rączce. Podnieś pokrywę, przesuwając ją w kierunku, zaznaczonym przez strzałkę. Wyjmij kasetkę na baterie. Włóż 4 baterie typu AA do kasetki tak, aby bieguny się zgadzały. W zestawie znajdują się 4 baterie alkaliczne. Teraz włóż kasetkę do rączki, zwracając uwagę na znajdujące się z boku zabezpieczenie. Pomoże Ci ono włożyć kasetkę tak, aby bieguny się zgadzały. Wymieniając baterie pamiętaj, aby zawsze wymieniać cały komplet. Podłączanie kabla do rączki urządzenia Aby uruchomić urządzenie, musisz najpierw podłączyć kabel do rączki. Złącze zostało skonstruowane tak, aby ułatwić podłączenie kabla - na wtyku kabla znajduje się trzpień, a gniazdo posiada wycięcie. Po włożeniu wtyku do gniazda i dokręć mocno główkę radełkową. Strona 3 z 12

4 Instalacja osprzętu Osprzęt zwiększa średnicę głowicy kamerowej. Podczas montażu i zdejmowania osprzętu, nie wolno obracać głowicy kamerowej. W skład osprzętu wchodzą trzy elementy - lusterko, magnes i hak, które montuje się na głowicy kamerowej w ten sam sposób. Włóż narzędzie tylną stroną do przewidzianego do tego celu otworu na w głowicy kamerowej, a następnie nasuń pierścień. Osprzęt może zostać zamontowany na głowicy tylko w jednej pozycji. Ładowanie akumulatora w monitorze W monitorze znajduje się akumulator litowo- jonowy. W pełni naładowany, umożliwia ok. 3- godzinną pracę. Czas ładowania wynosi mniej więcej 3 godziny. Gdy wskaźnik stanu ładowania miga, monitor musi zostać naładowany. W trakcie ładowania, wskaźnik zmienia się na: Monitor może być zaopatrywany w energię przy pomocy zasilacza. Sprawdź uważnie urządzenie przed każdym użyciem upewniając się, czy nie jest ono uszkodzone. Przede wszystkim izolacja kabla nie powinna być uszkodzona. W przypadku przedostania się do wnętrza wody, mogą powstać dalsze szkody, ponadto może dojść do porażenia prądem. Strona 4 z 12

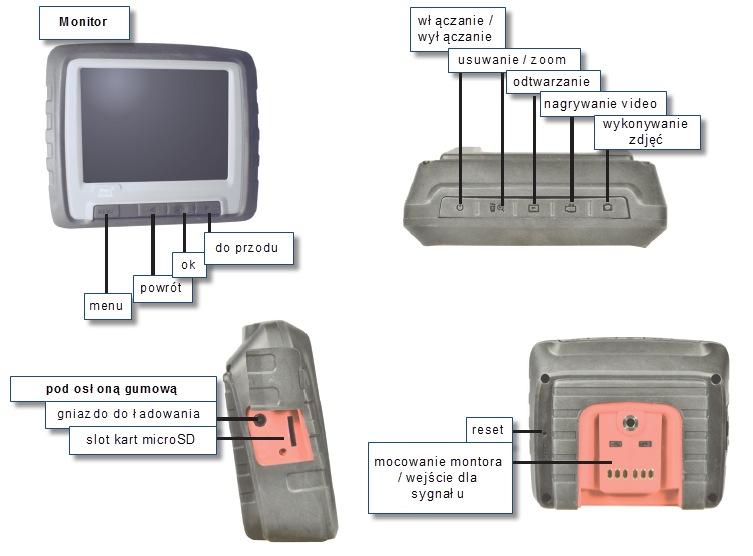

5 Montaż monitora Monitor może komunikować się z urządzeniem na drodze radiowej lub może zostać przymocowany do urządzenia. Na jego tyle znajduje się sześć styków oraz mocowanie, przy pomocy którego można zamontować monitor na urządzeniu. Uruchamianie Włącz urządzenie - włącznik znajduje się na spodzie. Przy pomocy pokrętła możesz regulować jasność diod LED głowicy kamerowej. Nie wolno zaginać kabla. Kabel kamery 9 mm może zostać zwinięty (w zależności od temperatury, promień wewnętrzny może wynosić do 7 cm). Monitor Monitor włącza się przy pomocy przycisku: Znajduje się on w górnej części monitora. Ustaw na głównym urządzeniu odpowiednie oświetlenie. Powyżej przedstawiony przycisk służy również do wyłączania - należy go przytrzymać tak długo, aż monitor się wyłączy. Gdy monitor jest przymocowany do urządzenia, sygnał przekazywany jest przez styki, znajdujące się na monitorze i urządzeniu. W momencie, gdy monitor zostanie zdjęty z urządzenia, sygnał zaczyna być przekazywany drogą radiową. Strona 5 z 12

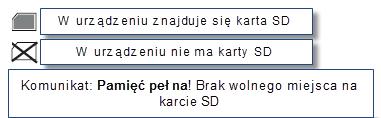

6 Zasięg sygnału radiowego wynosi z reguły ok. 5 m. W niektórych przypadkach, w zależności od otoczenia, w którym urządzenia pracują, może on osiągnąć nawet 10 m. Przy pomocy monitora można również wykonywać zdjęcia oraz nagrywać filmy, które zapisywane są na karcie SD. Pamięć wewnętrzna nie może zostać użyta do zapisywania nagrań. Zanim włożysz kartę SD, wyłącz monitor, gdyż jedynie w momencie włączania sprawdza on, czy w slocie znajduje się karta. Wkładanie karty microsd i wskaźnik stanu karty SD Karta SD znajduje się w zestawie (w zależności od tego, co zostało podane na opakowaniu). Przesuń uszczelkę gumową w bok. Slot kart microsd jest wyposażony w sprężynę - po wciśnięciu karty, pozostaje ona w slocie. Wyświetlacz Strona 6 z 12

7 Ustawianie stopnia powiększenia Aby powiększyć obraz, należy ponownie wcisnąć poniższy przycisk: Istnieje możliwość ustawienia 1-, 1,5-, 2- i 3- krotnego powiększenia. Upewnij się, czy zdjęcia i filmy zapisywane są wraz z współczynnikiem powiększenia. Nagrywanie filmów Rozpocznij nagrywanie przy pomocy przycisku (video): Po rozpoczęciu nagrywania miga wskaźnik nagrywania. Aby zatrzymać nagrywanie, wciśnij ponownie przycisk: Filmy zapisywane są w pamięci automatycznie co 30 minut. Robienie zdjęć Rób zdjęcia za pomocą przycisku (foto): W trakcie zapisywania zdjęcia, pojawia się na krótko symbol klepsydry. Odtwarzanie filmów i zdjęć Strona 7 z 12

8 Przyciśnij krótko przycisk: Na początku zobaczysz foldery, które urządzenie zakłada automatycznie. Data, kiedy zdjęcia / filmy zostały wykonane, jest jednocześnie nazwą folderu. Wybierz przy pomocy przedstawionych poniżej przycisków folder i potwierdź wybór przyciskiem OK. Dalej znajdziesz listę ze zdjęciami / filmami. Jeśli na karcie microsd nie ma plików, wyświetla się komunikat brak plików. Aby opuścić tryb odtwarzania, wciśnij ponownie poniższy przycisk: Poruszanie się po wyświetlaczu Odtwarzanie filmów: Wybierz film przy pomocy poniżej przedstawionych przycisków, a następnie wciśnij przycisk OK. Aby zrobić przerwę, wciśnij przycisk OK. Aby szybko przewinąć do przodu, przytrzymaj poniższy przycisk: Strona 8 z 12

9 Aby szybko przewinąć do tyłu, przytrzymaj poniższy przycisk: Aby opuścić tryb odtwarzania, naciśnij przycisk Menu. Odtwarzanie zdjęć: Wybierz przy pomocy poniżej przedstawionych przycisków zdjęcie, a następnie naciśnij przycisk OK. Aby opuścić tryb odtwarzania, naciśnij ponownie przycisk OK. Usuwanie filmów i zdjęć Wybierz plik lub folder przy pomocy przycisków: następnie wciśnij przycisk: Poniższy symbol przedstawiony jest w kolorze żółtym Przy pomocy strzałek wybierz jeden z dwóch poniżej przedstawionych symboli. Pierwszy z nich oznacza przerwanie akcji, a drugi usunięcie. Strona 9 z 12

10 Naciśnij przycisk OK, aby potwierdzić. Ustawienia Monitor posiada menu, pozwalające na dokonywanie ustawień (np. wybór języka, formatowanie pamięci itd.). Aby dokonać ustawień, należy wcisnąć przycisk Menu. Zanim przejdziesz dalej, sprawdź, czy wybrany został właściwy język. Jeśli chciałbyś wybrać inny język, możesz wejść do odpowiedniego menu, przyciskając dwukrotnie OK. Zobaczysz tam flagi państw, których języki można wybrać. Wybierz przy pomocy strzałek odpowiednią flagę i potwierdź wybór przyciskiem OK. Poruszanie się po menu: Menu główne zbudowane jest w następujący sposób: Strona 10 z 12

11 Formatowanie: Formatowanie to usuwanie całej zawartości karty. Aby nie dokonać formatowania przez pomyłkę, przed rozpoczęciem na ekranie pojawia się dodatkowe pytanie. Aby dokonać formatowania, wybierz TAK, aby przerwać, wybierz NIE. Następnie potwierdź przyciskiem OK. Ustawienia fabryczne: Istnieje możliwość przywrócenia ustawień fabrycznych monitora. W tym wypadku na ekranie również pojawi się dodatkowe pytanie. Aby się wycofać, wybierz NIE, aby dokonać przywrócenia ustawień fabrycznych, wybierz TAK. Potwierdź przyciskiem OK. Wybór liczby klatek na sekundę Od wyboru liczby klatek na sekundę uzależniona jest jakość filmu. Im więcej obrazów powstanie wciągu sekundy, tym lepsze i płynniejsze będzie odtwarzanie. Jednak nagrywanie dużej liczby klatek na sekundę, bardziej obciąża pamięć. Wartości, które mogą zostać wybrane: 5, 10, 15, 20, 25 i 30 fps (klatek na sekundę). Sygnatura czasowa W wielu wypadkach zapisanie daty i godziny nagrania jest bardzo istotne. Jest ono potrzebne do celów dokumentacji oraz dla późniejszej segregacji i obróbki zdjęć i filmów. Gdy sygnatura czasowa jest włączona, podczas późniejszego oglądania zdjęć i filmów na komputerze, data i godzina będą wyświetlane. To menu pozwoli Ci określić, czy zdjęcia i filmy mają otrzymywać sygnaturę czasową. Wybierz przy pomocy strzałek opcję WŁĄCZONA lub WYŁĄCZONA, aby pokazać sygnaturę czasową lub jej nie pokazywać. Aby sygnatura czasowa na zdjęciu / filmie zawierała poprawną datę i godzinę, muszą one najpierw zostać ustawione. Wybierz opcję ustawienia daty i godziny przy pomocy przycisku OK. Wybierz datę i godzinę, używając do tego celu strzałek. Opuść menu przy pomocy przycisku Menu. Format daty: rok / miesiąc / dzień Strona 11 z 12

12 Wybierz tę opcję, jeśli chciałbyś rozpocząć odtwarzanie na monitorze. Wyboru dokonuje się tak, jak zostało to opisane począwszy od strony 10. Oprogramowanie Gdyby pojawiły się problemy z odtwarzaniem filmów, możesz pobrać odpowiednie kodeki ze strony: Strona 12 z 12
