1 Nr produktu P 3D Kwadrokopter Twister RTF Version 09/15

2 CZTEROKANAŁOWY DRON Kod produktu: CG031 INSTRUKCJA OBSŁUGI 1. Podstawowe własności 1. 4 silniki napędowe, zapewniające stabilny lot normalny i odwrócony 2. Trwała konstrukcja, umożliwiająca łatwy montaż i naprawy 1

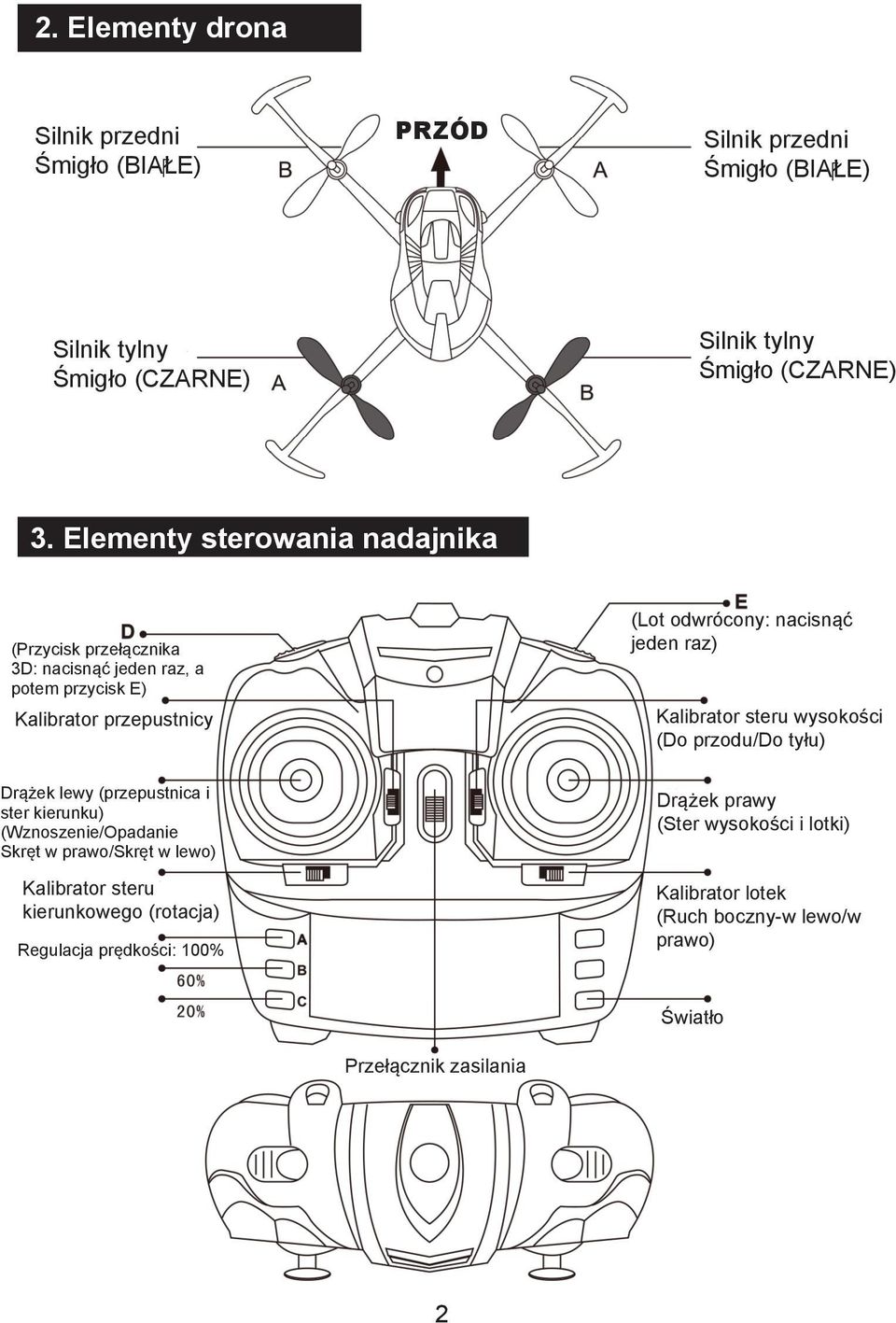

3 2. Elementy drona Silnik przedni Śmigło (BIA ŁE) PRZÓD Silnik przedni Śmigło (BIA ŁE) Silnik tylny Śmigło (CZARNE) Silnik tylny Śmigło (CZARNE) 3. Elementy sterowania nadajnika (Przycisk przełącznika 3D: nacisnąć jeden raz, a potem przycisk E) Kalibrator przepustnicy (Lot odwrócony: nacisnąć jeden raz) Kalibrator steru wysokości (Do przodu/do tyłu) Drążek lewy (przepustnica i ster kierunku) (Wznoszenie/Opadanie Skręt w prawo/skręt w lewo) Kalibrator steru kierunkowego (rotacja) Regulacja prędkości: 100% Drążek prawy (Ster wysokości i lotki) Kalibrator lotek (Ruch boczny-w lewo/w prawo) Światło Przełącznik zasilania 2

raz) Kalibrator steru wysokości (Do przodu/do tyłu) Drążek lewy (przepustnica i ster kierunku) (Wznoszenie/Opadanie Skręt w prawo/skręt w lewo) Kalibrator

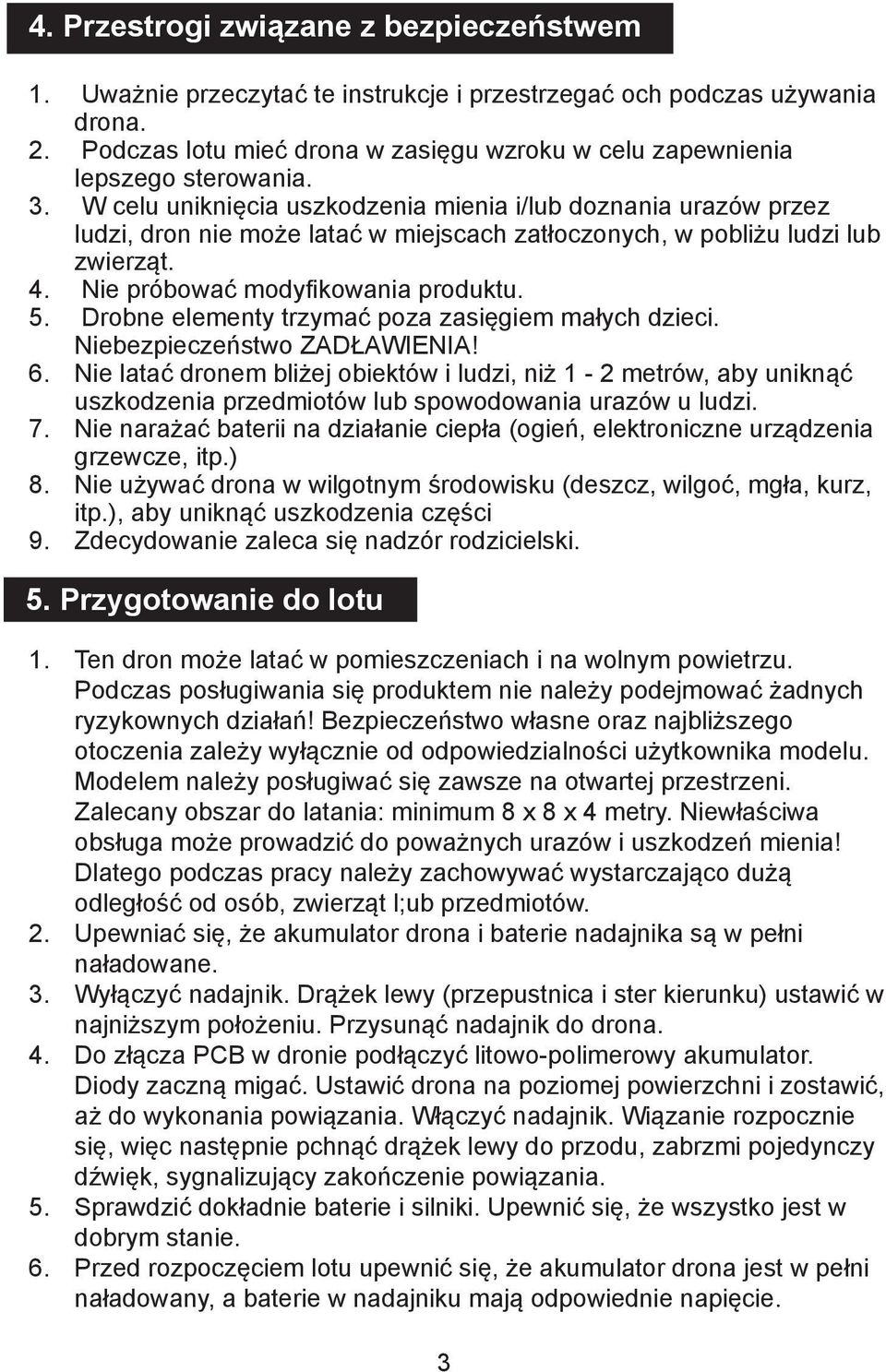

4 4. Przestrogi związane z bezpieczeństwem 1. Uważnie przeczytać te instrukcje i przestrzegać och podczas używania drona. 2. Podczas lotu mieć drona w zasięgu wzroku w celu zapewnienia lepszego sterowania. 3. W celu uniknięcia uszkodzenia mienia i/lub doznania urazów przez ludzi, dron nie może latać w miejscach zatłoczonych, w pobliżu ludzi lub zwierząt. 4. Nie próbować modyfikowania produktu. 5. Drobne elementy trzymać poza zasięgiem małych dzieci. Niebezpieczeństwo ZADŁAWIENIA! 6. Nie latać dronem bliżej obiektów i ludzi, niż 1-2 metrów, aby uniknąć uszkodzenia przedmiotów lub spowodowania urazów u ludzi. 7. Nie narażać baterii na działanie ciepła (ogień, elektroniczne urządzenia grzewcze, itp.) 8. Nie używać drona w wilgotnym środowisku (deszcz, wilgoć, mgła, kurz, itp.), aby uniknąć uszkodzenia części 9. Zdecydowanie zaleca się nadzór rodzicielski. 5. Przygotowanie do lotu 1. Ten dron może latać w pomieszczeniach i na wolnym powietrzu. Podczas posługiwania się produktem nie należy podejmować żadnych ryzykownych działań! Bezpieczeństwo własne oraz najbliższego otoczenia zależy wyłącznie od odpowiedzialności użytkownika modelu. Modelem należy posługiwać się zawsze na otwartej przestrzeni. Zalecany obszar do latania: minimum 8 x 8 x 4 metry. Niewłaściwa obsługa może prowadzić do poważnych urazów i uszkodzeń mienia! Dlatego podczas pracy należy zachowywać wystarczająco dużą odległość od osób, zwierząt l;ub przedmiotów. 2. Upewniać się, że akumulator drona i baterie nadajnika są w pełni naładowane. 3. Wyłączyć nadajnik. Drążek lewy (przepustnica i ster kierunku) ustawić w najniższym położeniu. Przysunąć nadajnik do drona. 4. Do złącza PCB w dronie podłączyć litowo-polimerowy akumulator. Diody zaczną migać. Ustawić drona na poziomej powierzchni i zostawić, aż do wykonania powiązania. Włączyć nadajnik. Wiązanie rozpocznie się, więc następnie pchnąć drążek lewy do przodu, zabrzmi pojedynczy dźwięk, sygnalizujący zakończenie powiązania. 5. Sprawdzić dokładnie baterie i silniki. Upewnić się, że wszystko jest w dobrym stanie. 6. Przed rozpoczęciem lotu upewnić się, że akumulator drona jest w pełni naładowany, a baterie w nadajniku mają odpowiednie napięcie. 3

W celu uniknięcia uszkodzenia mienia i/lub doznania urazów przez ludzi, dron nie może latać w miejscach zatłoczonych, w pobliżu ludzi lub zwierząt. 4. Nie próbować modyfikowania produktu. 5.

5 6. Zakładanie baterii nadajnika 1. Wysunąć pokrywę komory baterii. 2. Włożyć 4 baterie typu AA, zwracając uwagę na polaryzację. Nie mieszać baterii różnego typu. (Baterii nie ma w wyposażeniu.) 3. Założyć pokrywę na komorę baterii. 7. Ładowanie akumulatora drona 1. Litowo-polimerowy akumulator podłączyć do ładowarki USB. (jak pokazano niżej) 2. Gdy w ładowarce USB świeci się czerwona dioda LED, to znaczy, że ładowanie zostało zakończone. Gdy czerwona dioda LED nie świeci się, to znaczy, że proces łądowania jest "w toku". Uwaga: litowo-polimerowy akumulator ładować wyłącznie za pomocą ładowarki USB, dołączonej do drona. 4

Litowo-polimerowy akumulator podłączyć do ładowarki USB. (jak pokazano niżej) 2.

6 8. Instrukcja montażu 1. Wyłączyć nadajnik. Drążek lewy (przepustnica i ster kierunku) ustawić w najniższym położeniu. Przysunąć nadajnik do drona. 2. Aby włożyć akumulator, drona należy odwrócić spodem do góry. Teraz widać będzie płytkę obwodu drukowanego, skierowaną ku górze. 3. Wcisnąć akumulator w szczelinę pod płytką. Do złącza kablowego płytki podłączyć litowo-polimerowy akumulator. 4. Położyć drona na poziomej powierzchni, z osłoną kabiny pilota skierowaną ku górze. Biała dioda LED zacznie migać. NIE RUSZAĆ DRONA! 5. Włączyć nadajnik. Czerwona dioda LED w środku nadajnika zacznie szybko migać informując, że proces parowania jest uruchomiony. 6. Gdy czerwona dioda na płytce drukowanej i dioda w nadajniku zaczną świecić światłem ciągłym, proces parowania jest zakończony. Lewy drążek przesunąć w górę do oporu, a następnie w dół do oporu. 7. Gdy akumulator litowo-polimerowy traci moc. Dioda LED zacznie migać i moc silnika zacznie stopniowo maleć, wtedy należy drona sprowadzić na ziemię i doładować akumulator. WAŻNE: Nie poruszać dronem podczas procedury parowania. akumulator instrukcja montażu akumulatora 9. Ważne informacje Podłączyć kabel akumulatora do złącza kablowego w dronie. 1. Jeśli bez sygnału sterującego dron ciągle dryfuje, sprowadzić go na ziemię i wg potrzeby wykonać niezbędne ustawienia kalibrujące. Zalecane napięcie kalibracji wynosi około 4 V. 5

Do złącza kablowego płytki podłączyć litowo-polimerowy akumulator. 4. Położyć drona na poziomej powierzchni, z osłoną kabiny pilota skierowaną ku górze. Biała dioda LED zacznie migać.

7 10. Czułość układu sterowania Nadajnik posiada 3 przełączniki, przeznaczone do określania czułości drona. C: 20% = najmniejsza czułość (dla początkujących) B: 60% = nacisnąć, aby zwiększyć poziom do 60% (dla doświadczonych użytkowników) A 100% = nacisnąć, aby uzyskać najwyższą czułość 100% (dla ekspertów pilotażu) 11. Techniki lotu 3D Beczki i przewroty to zaawansowane techniki i należy je stosować tylko po doskonałym opanowaniu sztuki sterowania dronem podczas lotu normalnego. Czułość drona powinna być ustawiona na A 100% 1. Te zaawansowane manewry wykonywać wyłącznie na otwartej przestrzeni, poza budynkami, z dala od ludzi, zwierząt lub przeszkód. (Przycisk lotu 3D: nacisnąć jeden raz, a potem przycisk E) Kalibrator przepustnicy Drążek lewy (przepustnica i ster kierunku) (Wznoszenie/Opadanie Skręt w prawo/skręt w lewo) Kalibrator steru kierunkowego (rotacja) regulacja prędkości: 100% 60% 20% (Lot odwrócony: nacisnąć jeden raz) Kalibrator steru wysokości (Do przodu/do tyłu) Drążek prawy (Ster wysokości i lotki) Kalibrator lotek (Ruch boczny-w lewo/w prawo) światło 12. Montaż płytki odbiornika Przełącznik zasilania Montaż odbiornika należy wykonać tak, jak pokazano na poniższym rysunku, w przeciwnym razie urządzenie nie będzie działać prawidłowo. Przód Gniazdo diody LED katoda anoda katoda anoda Lewo Prawo Tył anoda katoda katoda anoda 6

pilotażu) 11. Techniki lotu 3D Beczki i przewroty to zaawansowane techniki i należy je stosować tylko po doskonałym opanowaniu sztuki sterowania dronem podczas lotu normalnego.

8 Elementy sterowania lotem 1. Tryb lotu normalnego: gdy lewy drążek przesuwa 2. Tryb lotu odwróconego: gdy lewy drążek się w lewo, przód drona odchyla się w lewo przesuwa się w lewo, przód drona odchyla się w lewo 3. Tryb lotu normalnego: gdy prawy drążek przesuwa się w prawo, przód drona odchyla się w prawo 4. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w prawo, przód drona odchyla się w prawo. 5. Tryb lotu normalnego: gdy prawy drążek przesuwa się w górę, dron leci do przodu. 6. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w górę, dron leci do przodu. 7. Tryb lotu normalnego: gdy prawy drążek przesuwa się w dół, dron leci tyłem. 8. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w dół, dron leci tyłem. 9. Tryb lotu normalnego: gdy prawy drążek przesuwa się w lewo w dół, dron przechyla się w lewo i leci bokiem w lewo. 10. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w lewo w dół, dron przechyla się w prawo i leci bokiem w lewo. 7

Tryb lotu normalnego: gdy prawy drążek przesuwa się w prawo, przód drona odchyla się w prawo 4. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w prawo, przód drona odchyla się w prawo. 5.

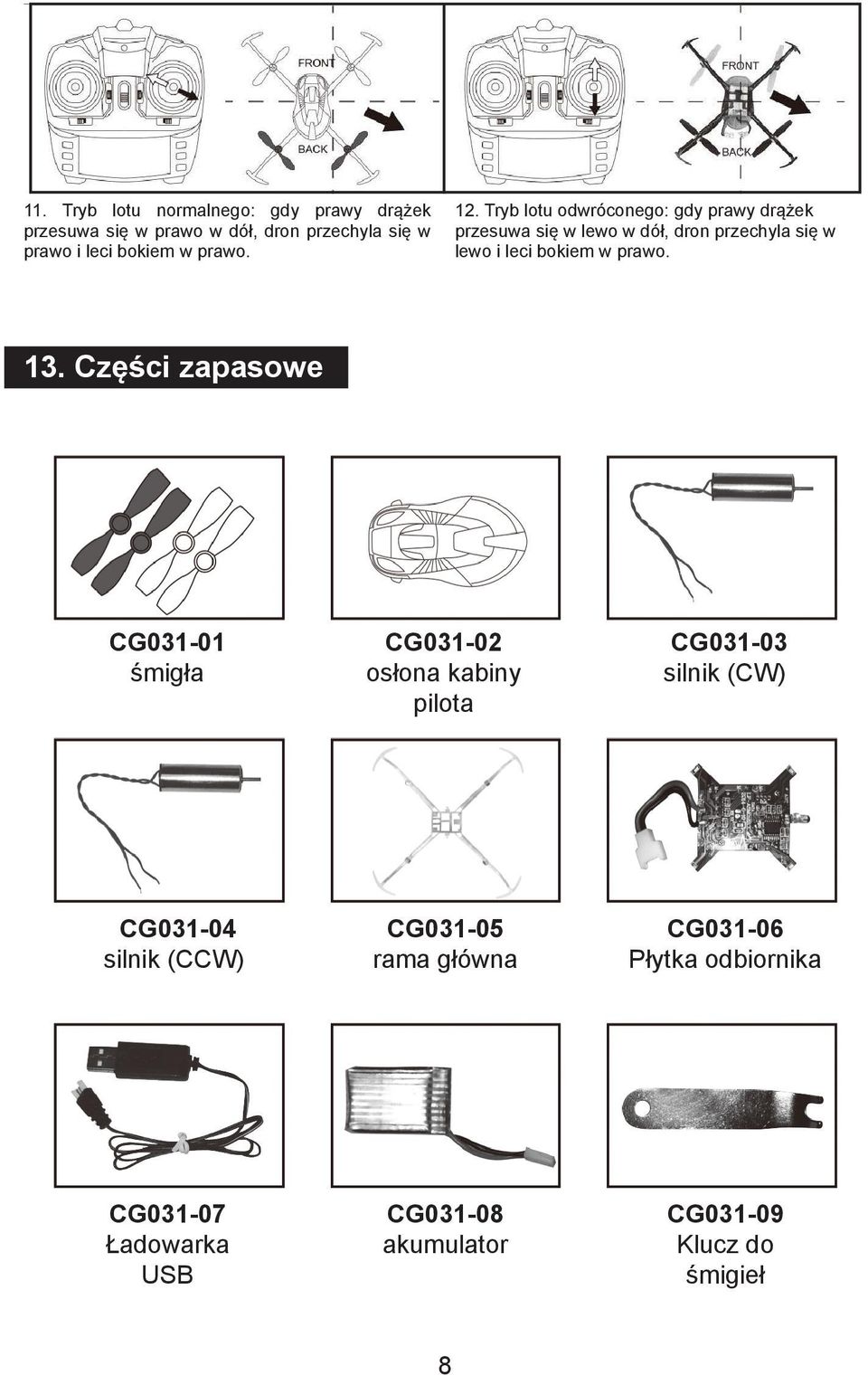

9 11. Tryb lotu normalnego: gdy prawy drążek przesuwa się w prawo w dół, dron przechyla się w prawo i leci bokiem w prawo. 12. Tryb lotu odwróconego: gdy prawy drążek przesuwa się w lewo w dół, dron przechyla się w lewo i leci bokiem w prawo. 13. Części zapasowe CG śmigła CG osłona kabiny pilota CG silnik (CW) CG silnik (CCW) CG rama główna CG Płytka odbiornika CG Ładowarka USB CG akumulator CG Klucz do śmigieł 8

Tryb lotu odwróconego: gdy prawy drążek przesuwa się w lewo w dół, dron przechyla się w lewo i leci bokiem w prawo.
