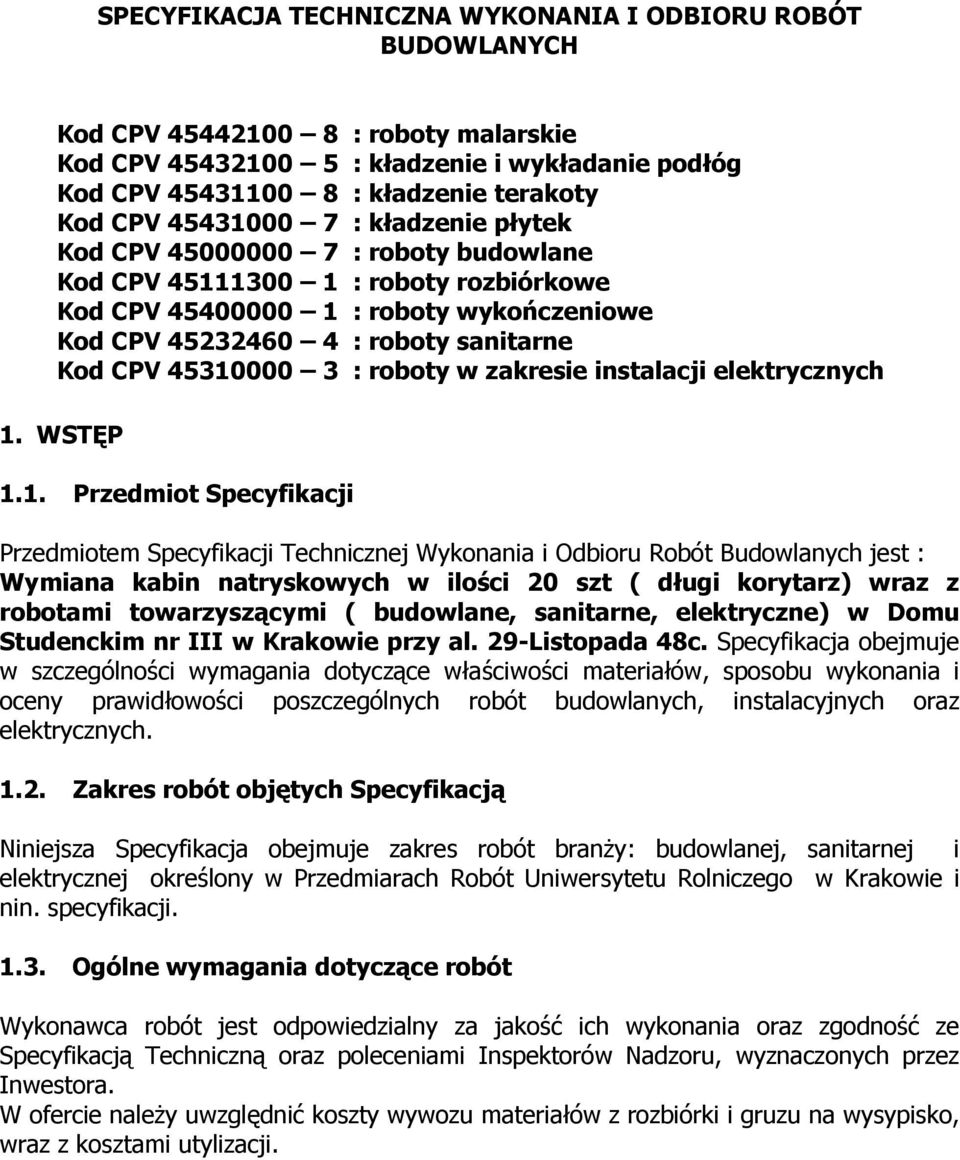

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Kod CPV : roboty malarskie Kod CPV : kładzenie i wykładanie podłóg Kod CPV : kładzenie terakoty Kod CPV : kładzenie płytek Kod CPV : roboty budowlane Kod CPV : roboty rozbiórkowe Kod CPV : roboty wykończeniowe Kod CPV : roboty sanitarne Kod CPV : roboty w zakresie instalacji elektrycznych 1. WSTĘP 1.1. Przedmiot Specyfikacji Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest : Wymiana kabin natryskowych w ilości 20 szt ( długi korytarz) wraz z robotami towarzyszącymi ( budowlane, sanitarne, elektryczne) w Domu Studenckim nr III w Krakowie przy al. 29-Listopada 48c. Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów, sposobu wykonania i oceny prawidłowości poszczególnych robót budowlanych, instalacyjnych oraz elektrycznych Zakres robót objętych Specyfikacją Niniejsza Specyfikacja obejmuje zakres robót branŝy: budowlanej, sanitarnej i elektrycznej określony w Przedmiarach Robót Uniwersytetu Rolniczego w Krakowie i nin. specyfikacji Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność ze Specyfikacją Techniczną oraz poleceniami Inspektorów Nadzoru, wyznaczonych przez Inwestora. W ofercie naleŝy uwzględnić koszty wywozu materiałów z rozbiórki i gruzu na wysypisko, wraz z kosztami utylizacji.

2 2. MATERIAŁY Ogólne wymagania dotyczące materiałów Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w art. 10 ustawy Prawo Budowlane, wymaganiom przedmiarów robót oraz wymaganiom specyfikacji istotnych warunków zamówienia. Na kaŝde Ŝądanie Zamawiającego (Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót budowlanych, Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót sanitarnych oraz Inspektora nadzoru posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót elektrycznych) Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą lub aprobatą techniczną. Wszystkie materiały i urządzenia uŝyte do wykonania zadania muszą posiadać świadectwa dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być spełnione zasady określone w załącznikach do tych dokumentów. Wykonawca zobowiązany jest do uzyskania zgody zamawiającego na zastosowanie materiałów przed ich wbudowaniem. 3. SPRZĘT Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem załoŝeń ogólnych i szczegółowych. Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie zostaną dopuszczone do robót przez Inspektorów Nadzoru. 4. TRANSPORT Środki transportu technologicznego i zewnętrznego winny być dobrane przy uwzględnieniu przeciętnej organizacji pracy.

3 5. WYKONANIE ROBÓT 5.1. Opis robót Prace remontowe obejmują zakres robót zgodny z przedmiarami i specyfikacją techniczną. Wykonywanie robót w zakresie: I. branŝy budowlanej obejmuje 1. Wykucie i demontaŝ ościeŝnic stalowych, demontaŝ skrzydła drzwiowego kabiny natryskowej 2. Rozbiórkę okładzin ściennych z płytek ścian kabiny 3. Rozbiórkę ścianek murowanych oddzielających kabiny 4. Skucie warstw posadzkowych 5. Przygotowanie podłoŝa pod nowe posadzki 6. Wykonanie posadzek z płytek układanych na klej 7. Dostawa i montaŝ ścianek systemowych, oddzielających kabinę natryskową od przedsionka wraz z dostawą i montaŝem drzwi wejściowych do przedsionka ze ścianką systemową z płyty HPL gr. 13 mm ( wymiary 0,8x2,58 drzwi, 0,9x2,58 - ścianka ) kolor biały, wraz z akcesoriami ; nóŝki, zamknięcia drzwi, zawiasy, 2 podwójne wieszaki w przedsionku. Segmenty ścianek i drzwi łączone za pomocą profili aluminiowych, anodowanych lub pomalowanych farbą poliestrową. Segmenty ustawiane na regulowanych podporach poliamidowych lub ze stali nierdzewnej. 8. Gładzie na ścianach i sufitach, naroŝniki aluminiowe 9. Malowanie emulsyjne i olejne ścian, sufitów, drzwi 10. Blaty z płyt HPL gr. 13 mm pod zlewozmywaki ( wymiary blatu: 0,76x0,6+maskownica z przodu 0,76x0,2, blaty osadzone na kątownikach). 11. Wywóz gruzu z rozbiórek 12. Całość robót wykonać zgodnie z warunkami technicznymi wykonywania i odbioru robót. II. branŝy elektrycznej obejmuje - wykonanie demontaŝu opraw oświetleniowych i osprzętu elektrycznego - wykonanie demontaŝu przewodów instalacji elektrycznej - zakup i wykonanie oprzewodowania instalacji elektrycznej - zakup i montaŝ opraw oświetleniowych i osprzętu - zakup i montaŝ wyposaŝenia tablicy rozdzielczej - wykonanie pomiarów instalacji elektrycznej wraz z rysunkami powykonawczymi

4 III. branŝy instalacji sanitarnej obejmuje - demontaŝ kabin z brodzikami wraz z podejściami wod-kan ( brodzik pozostanie w miejscu dotychczasowego brodzika) - wykonanie nowych podejść wod-kan pod nowe kabiny, odpływ z kabiny bezpośrednio do pionu kanalizacyjnego, podejście do kratki podłogowej (wpustu typu VIEGA) montowanej przed brodzikiem - demontaŝ umywali i zlewu - ponowny montaŝ zdemontowanych umywalek i zlewów (zlewy o wym. 0,58m x0,51 m) na wodoodpornym blacie) - montaŝ baterii jednouchwytowych ściennych do umywalek, zlewów kabin prysznicowych - montaŝ drzwiczek rewizyjnych ściennych - demontaŝ i ponowny montaŝ grzejnika typu ręcznikowego - montaŝ brodzika natryskowego akrylowego typu KOŁO SIMPLO o wym 80 x 80 ze zintegrowaną obudową na styropianie wraz z montaŝem drzwi kabinowych rozsuwanych tej samej firmy Wszystkie urządzenia powinny mieć oznaczenie klasy i być w pierwszym gatunku (baterie ścienne umywalkowe, prysznicowe, produkcji armatury krakowskiej lub równowaŝne, umywalki produkcji firmy KOŁO lub równowaŝne, zlewy ze stali nierdzewnej lub laboratoryjne z certyfikatem jakości. Całość robót wykonać zgodnie z warunkami technicznymi wykonywania i odbioru cz II i sztuką budowlaną. Szczegółowy zakres przewidywanych prac wg przedmiarów robót zał Warunki wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z przedmiarami robót oraz poleceniami Inspektorów Nadzoru. Wszystkie roboty instalacyjne naleŝy wykonać wg Warunków technicznych wykonania i odbioru robót budowlano - montaŝowych oraz obowiązujących norm. Ustanowienie Kierownika Budowy z uprawnieniami budowlanymi do kierowania robotami w specjalności konstrukcyjnobudowlanej posiadającego aktualne zaświadczenie o przynaleŝności do OIIB, kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji wodociągowych i kanalizacyjnych, c.o, posiadającego aktualne zaświadczenie o przynaleŝności do OIIB, oraz kierownika robót z uprawnieniami budowlanymi do kierowania robotami w specjalności instalacyjnej w zakresie instalacji i urządzeń elektrycznych i elektroenergetycznych, posiadającego zaświadczenia kwalifikacyjne D oraz aktualne zaświadczenie o przynaleŝności do OIIB. Remont prowadzony będzie w obiekcie czynnym. Wykonawca obowiązany jest do

5 codziennego po zakończeniu robót sprzątania i zmycia posadzek pomieszczeń. Zamawiający zaleca zapoznanie się z obiektem przed złoŝeniem oferty. 6. ODBIÓR I ROZLICZENIE ROBÓT Wymagane badania odbiorcze: - sporządzenie protokołów z badania instalacji elektrycznych. - wykonanie i sporządzenie protokołów z badań szczelności wykonanych instalacji wod-kan. Odbiór robót: Roboty zanikające naleŝy zgłaszać do odbioru inspektorskiego Warunkiem przystąpienia do odbioru końcowego będzie zakończenie robót, potwierdzone pisemnie przez zamawiającego oraz przedłoŝenie kompletu dokumentów odbiorowych Termin realizacji : r r.
