1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO MODERNIZACJI CENTRUM WSI NOWY SIELC POPRZEZ BUDOWĘ KOMPLEKSU SPORTOWO - REKREACYJNEGO Inwestor: Gmina Krasnosielc, ul. Rynek 40, Krasnosielc Adres budowy: Nowy Sielc, Krasnosielc, dz. ozn. nr geod. 566 i 1008 I. DANE OGÓLNE 1.1. Podstawa opracowania Wypis z Miejscowego Planu Zagospodarowania Przestrzennego dla obszarów planistycznych Gminy Krasnosielc uchwalonego Uchwałą Nr XXVII/118/2004 Rady Gminy Krasnosielc z dnia 16 grudnia 2004 r. /Dziennik Urzędowy Województwa Mazowieckiego Nr 41, poz z dnia 18 lutego 2005 r./ Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Krasnosielc zatwierdzonego Uchwałą Nr XXVII/118/2004 Rady Gminy Krasnosielc z dnia16grudnia 2004 r. w sprawie miejscowego planu zagospodarowania przestrzennego gminy Krasnosielc. /Dziennik Urzędowy Województwa Mazowieckiego Nr 41, poz z 18 lutego 2005 r./ Mapa sytuacyjno wysokościowa w skali 1: Polskie Normy Budowlane Umowa zlecenie Wizja lokalna w terenie Przedmiot i zakres opracowania Przedmiotem inwestycji jest MODERNIZACJA CENTRUM WSI NOWY SIELC POPRZEZ BUDOWĘ KOMPLEKSU SPORTOWO - REKREACYJNEGO, zlokalizowanego na terenie działek ozn. nr geod. 566 i Roboty budowlane obejmują: Wymianę istniejącego ogrodzenia wokół działek ozn. nr geod. 566 i 1008 oraz likwidacja istniejącego ogrodzenia zlokalizowanego po granicy dz. ozn. nr geod. 566 i Istniejące w linii ogrodzenia: dwie bramy i jedna furtka, przeznaczone są do wymiany, natomiast od strony ulicy ozn. nr geod. 564 przewiduje się lokalizację dodatkowych wyjść ewakuacyjnych (bramy i furtki) Budowę placu sportowego o nawierzchni utwardzonej betonową kostką brukową, z wyznaczonym miejscem do skating, gry w piłkę koszykową oraz pingpongową,wraz z : - zakupem i montaŝem kosza do piłki koszykowej, - zakupem i montaŝem platformy z podestem do skating, - zakupem i montaŝem (w gruncie) stołu pingpongowego.

2 Budowę placu zabaw dla dzieci o nawierzchni Ŝwirkowej, wraz z wyposaŝeniem Wykonaniem nawierzchni utwardzonych betonową kostką brukową Wykonanie i usytuowanie elementów małej architektury wraz z zielenią urządzoną Wymianę lampy oświetleniowej, zlokalizowanej na dz. ozn. nr geod II. ROZWIĄZANIA TECHNICZNE I MATERIAŁOWE OGRODZENIA 2.1. Ogrodzenie działki Roboty budowlane związane z wykonaniem nowego ogrodzenia obejmują: - rozbiórkę fundamentu i przęseł ogrodzeniowych, - demontaŝ istniejących bram ogrodzeniowych i furtki, - wywóz gruzu (wraz z utylizacją) i innych zdemontowanych elementów ogrodzeniowych poza teren inwestycji, w miejsce wskazane przez Inspektora Nadzoru, - przygotowanie terenu pod realizację projektowanego ogrodzenia w miejsce juŝ zdemontowanego, - wykonanie ogrodzenia wokół dz. ozn. nr geod. 566 i Projektuje się ogrodzenie panelowe, z wbudowanymi trzema bramami o szer. 400 cm (w miejscu istniejących bramy wjazdowe, w miejscu projektowanym brama ewakuacyjna) i dwoma furtkami o szer. 125 cm. W projekcie przewidziano ogrodzenie panelowe o wys. 200 cm i szerokości paneli 250 cm, składające się z paneli zgrzewanych z prętów stalowych fi 6 mm, słupków ogrodzeniowych 60 x 40 x 3 mm, obejm montaŝowych 60 x 40 mm lub elementu hakowego z nakrętką zrywalną, za pomocą których panel ogrodzeniowy będzie zamocowany do słupka. Panele ogrodzeniowe, słupki i inne elementy montaŝowe będą ocynkowane ogniowo i malowane proszkowo. Przewiduje się dla całego ogrodzenia kolor zielony lub inny w trybie wykonawczym, po uzgodnieniu z Inspektorem Nadzoru Inwestorskiego. W skład systemu ogrodzenia panelowego wchodzi podmurówka prefabrykowana z betonu wibroprasowanego. Elementy składowe podmurówki to fundamenty pod słupki oraz podmurówki ustawiane pomiędzy nimi. System ogrodzenia panelowego (z zachowaniem w/w parametrów) pozostaje do wyboru w trybie wykonawczym, po uzgodnieniu z Inspektorem Nadzoru Inwestorskiego. Wszystkie elementy ogrodzenia panelowego wraz z fundamentem prefabrykowanym naleŝy montować zgodnie z zaleceniami i wytycznymi producenta pod nadzorem Inspektorem Nadzoru Inwestorskiego.

3 III. NAWIERZCHNIE UTWARDZONE 3.1. Dane ogólne, konstrukcja Powierzchnia projektowanych nawierzchni utwardzonych betonową kostką brukową wynosi - 745,00 m2 Warstwy konstrukcyjne pod projektowaną nawierzchnię utwardzoną z betonowej kostki brukowej: - wykonanie korytowania pod warstwy konstrukcyjne, - warstwa odsączająca z piasku lub pospółki wykonana i zagęszczona mechanicznie o grubości 10 cm, - warstwa podbudowy z kruszywa łamanego fr. 0/31,50 mm, zagęszczonego mechanicznie grubość 15 cm - warstwa podsypki cementowo piaskowej 1:4 grubości 3-5 cm - kostka betonowa wibropras gr. 8,0 cm (proponuje się betonową kostkę brukową typu cegiełka, w kolorystyce wg. projektu zagospodarowania terenu (rys. nr 1), dopuszcza się zmianę rodzaju i kolorystyki kostki betonowej, w etapie wykonawczym, po uzgodnieniu z Inspektorem Nadzoru Inwestorskiego. Krawędzie projektowanych nawierzchni utwardzonych betonową kostką brukową naleŝy wykonać z obrzeŝa betonowego o wymiarach 100 x 20 x 6 cm na ławie betonowej z oporem z betonu B 20 na podsypce piaskowej grubości 5 cm. Wszelkie roboty naleŝy prowadzić zgodnie z technologią wykonywania nawierzchni utwardzonych betonową kostką brukową. IV. PLAC ZABAW DLA DZIECI ORAZ OBIEKTY MAŁEJ ARCHITEKTURY 4.1. Plac zabaw dla dzieci i urządzenia sportowe Nawierzchnia placu zabaw Plac zabaw dla dzieci zaprojektowano o nieregularnym kształcie, nawierzchni Ŝwirkowej, powierzchni - 190,00 m2 (rys. nr 1). Warstwy konstrukcyjne pod projektowaną nawierzchnię Ŝwirkową, stanowi: - wykonanie korytowania pod warstwy Ŝwirkową, - warstwa Ŝwirku o frakcji 2 4 mm, grubości 20,00 cm, - geowłóknina o parametrach nie mniejszych niŝ: * wytrzymałość na rozciąganie - 8 (-1) kn/m, * siła przebicia 1,4 (-0,1) kn, * wielkość porów 142 (+-15) µm,

4 * odporność na przebicie dynamiczne 20 (+2) mm, * wodoprzepuszczalność w kierunku prostop. do płaszczyzny włók 9,47 10 ² m s ¹. - grunt rodzimy, wyrównany i ubity. Krawędzie projektowanych nawierzchni Ŝwirkowej naleŝy wykonać z obrzeŝa elastycznego (alternatywnie betonowego) o wymiarach 100 x 20 x 6 cm na ławie betonowej z oporem z betonu B 20 na podsypce piaskowej grubości 5 cm Urządzenia placu zabaw i urządzeń sportowych Materiały: - Drewno klejone (Lamelle) - Konstrukcje z impregnowanego drewna klejonego o duŝej odporności na czynniki atmosferyczne i gładkości. - Drewno konstrukcyjne - materiał trwały, pęknięcia i niewielkie szczeliny, (zwłaszcza w belkach o większych przekrojach) podkreślają jego naturalny charakter. - Drewno wałki - produkowane z drewna pozyskiwanego w cięciach pielęgnacyjnych młodych drzewostanów, impregnowane ciśnieniowo. Pojawiające się w nich, pod wpływem działania warunków atmosferycznych, pęknięcia (wzdłuŝ naturalnego układu włókien drzewnych) czy wygięcie niektórych wałków nadają im swoisty wygląd. - Metal - konstrukcje ze stalowych spawanych rur i profili zamkniętych, zabezpieczonych antykorozyjnie, ocynkowanych ogniowo i malowanych farbami odpornymi na warunki zewnętrzne. Plac zabaw z metalu jest wandaloodporny. Technologia: - Fundamenty urządzenia na place zabaw naleŝy osadzać na prefabrykowanych Ŝelbetowych fundamentach dostosowanych do wyrobu i typu podłoŝa zgodnie z Polskimi i Europejskimi normami. - Kołpaczki - plastikowe kołpaczki, chronią przed dostępem do śrub i nakrętek. Dzięki temu plac zabaw jest bezpieczny i estetyczny. - Gumowe siedzenia - zgodnie z wymaganiami dla sprzętu na place zabaw. - Ześlizgi zjeŝdŝalni - wykonywane z blachy kwasoodpornej. Dzięki temu plac zabaw jest trwały. - Kolorowe płaszczyzny - wykonywane są płyt polietylenowych odpornych na warunki atmosferyczne i nasłonecznienie. Dzięki temu plac zabaw jest bardziej kolorowy. - Elementy drewniane - impregnowane są drewnochronami powstrzymującymi choroby grzybowe i siniznę lub zabezpieczone poprzez impregnację ciśnieniową. Dzięki temu plac zabaw jest trwały.

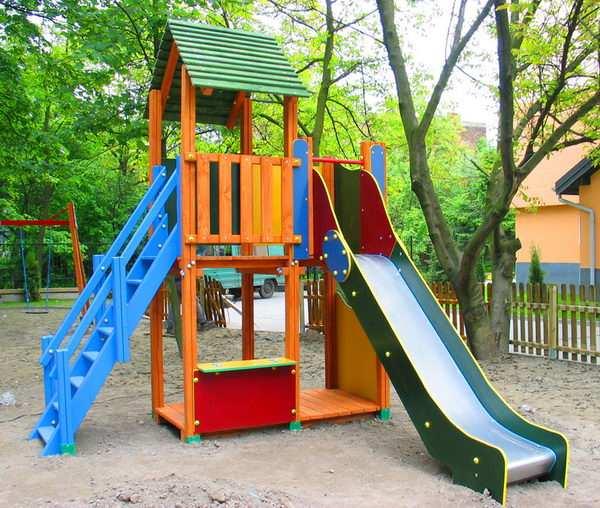

5 WyposaŜenie placu zabaw dla dzieci stanowią: ZABAWKA NR 1 ZESTAW WIEśOWY Dwie duŝe wieŝe, jedna z daszkiem, zjeŝdŝalnia ze stali kwasoodpornej, schody. Zabawka przeznaczona do zabawy dla dzieci w wieku 2 12 lat. Wymiary (dł. x szer. x wys.) 3,5 x 3,0 x 3,5 m. Strefa bezpieczeństwa 7,3 x 6,8 m. Zestaw wieŝowy. Dwie duŝe wieŝe, jedna z daszkiem, zjeŝdŝalnia ze stali kwasoodpornej, schody.. Dwie duŝe wieŝe, jedna z daszkiem, zjeŝdŝalnia ze stali

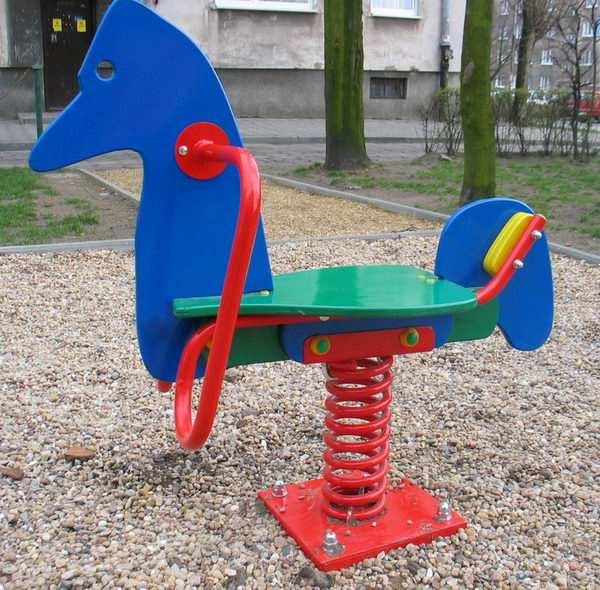

6 ZABAWKA NR 2 HUŚTAWKA SPRĘśYNOWA KONICZYNKA NA SPRĘśYNIE Zabawka przeznaczona do zabawy dla dzieci w wieku 3 5 lat. Wymiary (dł. x szer. x wys.) 0,8 x 0,8 x 0,6 m. Strefa bezpieczeństwa 2,8 x 2,8 m.

7 ZABAWKA NR 2a HUŚTAWKA SPRĘśYNOWA KONIK NA SPRĘśYNIE Zabawka przeznaczona do zabawy dla dzieci w wieku 2 7 lat. Wymiary (dł. x szer. x wys.) 1,0 x 0,6 x 0,9 m. Strefa bezpieczeństwa 2,9 x 2,3 m.

8 ZABAWKA NR 3 HUŚTAWKA PODWÓJNA METALOWA Zabawka przeznaczona do zabawy dla dzieci w wieku 2 12 lat. Wymiary (dł. x szer. x wys.) 3,0 x 1,4 x 2,9 m. Strefa bezpieczeństwa 6,7 x 3,4 m.

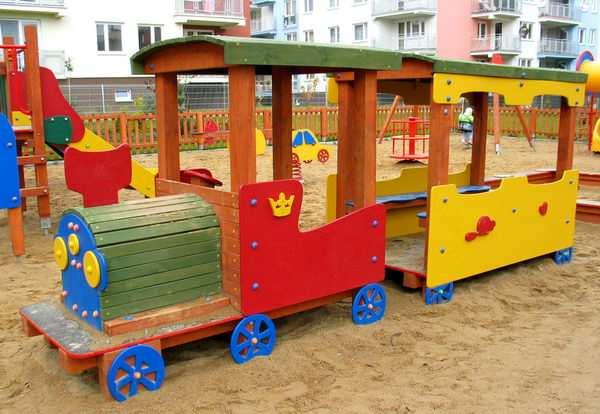

9 ZABAWKA NR 4 KOLEJKA WĄSKOTOROWA Zabawka przeznaczona do zabawy dla dzieci w wieku 2 7 lat. Wymiary (dł. x szer. x wys.) 4,2 x 1,2 x 1,8 m. Strefa bezpieczeństwa 7,5 x 4,0 m.

10 ZABAWKA NR 5 POJEDYŃCZ ŚCIANKA WSPINACZKOWA Zabawka przeznaczona do zabawy dla dzieci w wieku 3 12 lat. Wymiary (dł. x szer. x wys.) 1,2 x 0,2 x 2,5 m. Strefa bezpieczeństwa 4,0 x 4,0 m. Na terenie przedmiotowej inwestycji usytuowano urządzenia sportowe, które stanowią: WKOPYWANY STÓŁ PINGPONGOWY do osadzenia w podłoŝu Wymiary (dł. x szer. x wys.) 2,8 x 1,5 x 0,8 m. \

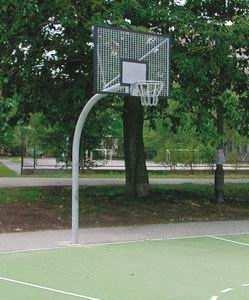

11 KOSZ DO KOSZYKÓWKI konstrukcja stalowa w całości ocynkowana ogniowo. Wysięg 1,65 m. POCHYLNIA Z PLATFORMĄ DO SKATEING FUN-BOX Wymiary (dł. x szer. x wys.) 8,4 x 3,6 x 2,0 m. Uwaga: Wszystkie urządzenia placu zabaw dla dzieci montować z odpowiednią strefą bezpieczeństwa dla danego urządzenia Obiekty małej architektury Murkoławki rys. nr 6. Fundament oraz postument murkoławki wykonać z betonu B20, wymiary przedstawione są na rys. nr 6. Boki murkoławki wyłoŝone są kostką granitową o gr. 6 cm na zaprawie cementowej. Kostka granitowa oparta jest na poszerzeniu fundamentu 2 cm. ponad terenem. W celu zamocowania siedzisk drewnianych naleŝy zakotwić kątowniki w beton a następnie do nich zamocować kątowniki w poziomie a do nich siedziska. Elementy drewniane siedziska zabezpieczyć odpowiednim środkiem do drewna w kolorze naturalnym.

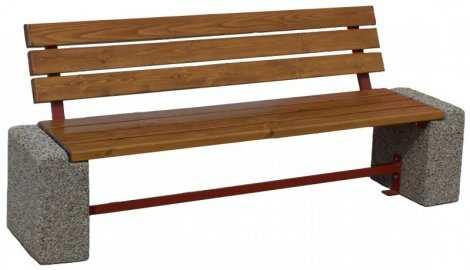

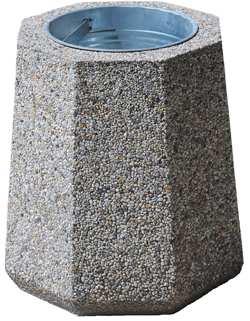

12 Kosze na śmieci W projekcie zaproponowano 4 kosze na śmieci ośmiokątne 60/60. Wkład z blachy ocynkowanej o poj. ok. 50 l lub obręcze na worki Ławki betonowe W projekcie zaprojektowano 4 szt. ławek betonowych z oparciem i siedziskiem drewnianym.

13 4.3. Zieleń Wokół terenu działki i placu zabaw zaproponowano nasadzenia krzewów iglastych: tuje (Ŝywotnik zachodni) o wys. ok. 150 cm, - tuje (cis pospolity) o wys. ok. 100 cm, oraz trawnik. Nasadzenia wykonać w odpowiednio przygotowanym podłoŝu. śywotnik zachodni Cis pospolity V. UWAGI KOŃCOWE 5.1. Na terenie działki ozn. nr geod. 1008, zlokalizowany jest słup elektroenergetyczny, dwunoŝny, o konstrukcji betonowej, który przeznaczony jest do wymiany na słup stalowy ocynkowany ogniowo, wysokości 7,0 m, z 3 wysięgnikami bocznymi o 1,2 m długości. 5.2.Materiały budowlane oraz elementy prefabrykowane powinny odpowiadać atestom technicznym oraz ustaleniom odnośnych norm Roboty budowlane i rzemieślnicze powinny być wykonane zgodnie z zasadami

14 sztuki budowlanej oraz obowiązującymi przepisami i normami Wszystkie urządzenia naleŝy montować i uŝytkować zgodnie z DTR dostarczoną przez producenta urządzeń Wszystkie urządzenia powinny posiadać aktualnie obowiązujące znaki bezpieczeństwa Wody gruntowe korzystne, poniŝej poziomu planowanych rozwiązań konstrukcyjnych elementów. Opracował:

15 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU Inwestor: Gmina Krasnosielc, ul. Rynek 40, Krasnosielc Adres budowy: Nowy Sielc, Krasnosielc, dz. ozn. nr geod. 566 i 1008 I. DANE OGÓLNE 1. Podstawa opracowania Wypis z Miejscowego Planu Zagospodarowania Przestrzennego dla obszarów planistycznych Gminy Krasnosielc uchwalonego Uchwałą Nr XXVII/118/2004 Rady Gminy Krasnosielc z dnia 16 grudnia 2004 r. /Dziennik Urzędowy Województwa Mazowieckiego Nr 41, poz z dnia 18 lutego 2005 r./ 1.2.Wyrys z Miejscowego Planu Zagospodarowania Przestrzennego Gminy Krasnosielc zatwierdzonego Uchwałą Nr XXVII/118/2004 Rady Gminy Krasnosielc z dnia 16 grudnia 2004 r. w sprawie miejscowego planu zagospodarowania przestrzennego gminy Krasnosielc. /Dziennik Urzędowy Województwa Mazowieckiego Nr 41, poz z 18 lutego 2005 r./ 1.3. Mapa sytuacyjno wysokościowa w skali 1: Polskie Normy Budowlane. 1.5.Umowa zlecenie. 1.6.Wizja lokalna w terenie Przedmiot i zakres opracowania Przedmiotem opracowania jest Projekt Zagospodarowania Terenu dla inwestycji polegającej na MODERNIZACJI CENTRUM WSI NOWY SIELC POPRZEZ BUDOWĘ KOMPLEKSU SPORTOWO REKREACYJNEGO, na działkach nr geod. 566 i 1008 w miejscowości Nowy Sielc Istniejący stan zagospodarowania działek. Działki nr 566 i 1008 połoŝone są w miejscowości Nowy Sielc. Zgodnie z Wypisem z Miejscowego Planu Zagospodarowania Przestrzennego dla obszarów planistycznych Gminy Krasnosielc z dnia 18 lutego 2005 r. działka nr 566 i 1008 oznaczona jest symbolem M, U-1 tereny przeznaczone pod zabudowę mieszkaniową, lokalizację usług lub innej nieuciąŝliwej aktywności gospodarczej, na terenach juŝ zabudowanych lub częściowo zabudowanych. Działki objęta zamierzeniem inwestycyjnym są ogrodzone (ogrodzenie istniejące w złym stanie technicznym). Na działce ozn. nr geod. 566 istnieje budynek zlewni mleka. Ponadto większa część działek jest nie zagospodarowana, porośnięta krzewami.

16 Dostęp na przedmiotowy teren odbywa się poprzez istniejące zjazdy od strony drogi ozn. nr geod 53. Dodatkowo zaprojektowano 1 furtkę i bramę wejściową (ewakuacyjną) od strony drogi gminnej ozn. nr geod. 564, co zapewnia bezpieczny i łatwy dostęp do przedmiotowej inwestycji oraz odpowiednie warunki ewakuacyjne Sposób zagospodarowania Modernizację centrum wsi Nowy Sielc poprzez budowę kompleksu sportowo rekreacyjnego (urządzenia sportowe, plac zabaw dla dzieci, wymianę ogrodzenia, nawierzchnie utwardzone, obiekty małej architektury i zieleń) przedstawiono na projekcie zagospodarowania terenu i oznaczono jak w legendzie. BILANS ZAGOSPODAROWANIA TERENU Powierzchnia projektowanego placu zabaw dla dzieci 190,00 m² Powierzchnia projektowanej nawierzchni utwardzonej 745,00m² Powierzchnia projektowanych murkoławek 6,00 m² Powierzchnia trawnika 1.090,00 m² 5.0. Geotechniczne warunki posadowienia obiektu: Warunki gruntowe proste. Zwierciadło wody gruntowej znajduje się poniŝej poziomu posadowienia projektowanych fundamentów ogrodzenia, urządzeń zlokalizowanych na placu zabaw dla dzieci oraz obiektów małej architektury. Grunt rodzimy mineralny, jednorodny. Dla projektowanej inwestycji nie wykonano badań geotechnicznych, gdyŝ nie zachodziła taka potrzeba Przyłącza do sieci infrastruktury technicznej - nie dotyczy 7.0. Informacja dotycząca ochrony terenu wynikająca z rejestru zabytków ochrony przyrody lub z miejscowego planu zagospodarowania przestrzennego. Zgodnie z ustaleniami zawartymi w Wypisie i Wyrysie z Miejscowego Planu Zagospodarowania Przestrzennego dla obszarów planistycznych Gminy Krasnosielc, działka nie znajduje się w strefach ochrony konserwatorskiej ani archeologicznej. Nie jest równieŝ połoŝona na terenach ochrony przyrody oraz na terenach objętych eksploatacją górniczą.
