1 INSTRUKCJA MONTAŻU URZĄDZENIA AIRQ 270 Dyfuzor AirQ 270 jest obecnie najbardziej zaawansowanym technologicznie dyfuzorem dostępnym na rynku. Przeznaczony jest do aromatyzacji wewnętrznych powierzchni od 30 do 140 m2. Urządzenie bazuje na opatentowanej technologii zimnej dyfuzji i jest powszechnie wykorzystywane w przestrzeniach komercyjnych, takich jak: centra handlowe, sklepy, lobby hotelowe i inne przestrzenie publiczne, gdzie zapach wykorzystywany jest do poprawy atmosfery, zwiększenia przekazu marketingowego produktu lub neutralizacji powietrza. Urządzenie posiada wbudowany programator umożliwiający odpowiedni dobór intensywności aromatyzacji. W opcji podstawowej, AirQ 270 występuje w kolorze czarnym lub białym. Przeznaczony jest do montażu naściennego lub wolnostojącego. AirQ 270 jest przyjazny środowisku. Substancje używane do produkcji kompozycji zapachowych są zgodne ze wszelkimi standardami dotyczącymi jakości powietrza i nie wywierają żadnego negatywnego wpływu na nie. 1

2 ZESTAW AIRQ ZAWIERA: urządzenie AirQ 270 ładowarkę 2 klucze do otwierania plastikowej pokrywy naścienny zestaw montażowy zawierający 4 śruby, 4 wkręty Lokalizacja: AirQ 270 przeznaczone jest do montażu naściennego (zdj. 1) urządzenie powinno być zainstalowane na gniazdku lub w bliskiej odległości od niego. AirQ 270 może być też zainstalowane bez montażu naściennego (zdj. 2), ale tylko w sytuacjach, gdy nie może być zamontowane naściennie lub jeśli wymaga częstej zmiany lokalizacji. zdj.1 zdj. 2 Przy montażu należy określić kierunek przepływu powietrza w pomieszczeniu i dobrać pod tym kątem odpowiednie miejsce do instalacji urządzenia. Kierunek przepływu powietrza można określić przy użyciu przykładowo zapałki, zapalniczki lub tzw. płomieniówki. Aby przeprowadzić test: stań przy wejściu do pomieszczenia i zaobserwuj ruch powietrza jeśli przemieszcza się do środka pomieszczenia (zdj. 3), najlepszym miejscem na instalację urządzenia jest w okolicy obszaru wejścia. Jeśli powietrze przemieszcza się na zewnątrz pomieszczenia (zdj. 4), urządzenie powinno być zainstalowane w głębi pomieszczenia. Jeśli nie jesteś w stanie w ten sposób określić kierunku przemieszczania się powietrza lub powietrze przemieszcza się w kierunku wyciągowej kratki wentylacyjnej (zdj. 5), zainstaluj w miarę możliwości urządzenie w okolicy nawiewowej kratki wentylacyjnej. 2

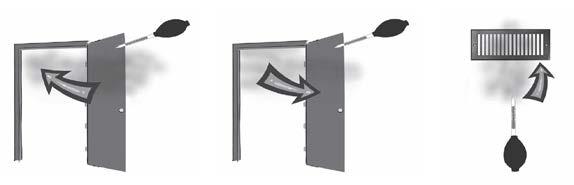

3 zdj. 3 zdj. 4 zdj. 5 Najlepszą wysokością do montażu urządzenia jest ok metrów od ziemii poza zasięgiem i dostępem odwiedzających. Jeśli istnieje taka możliwość techniczna, zainstaluj urządzenie na gniazdku na takiej wysokości (po konsultacji z pracownikiem ). Pamiętaj, aby zawsze montować urządzenie w jak najbliższej odległości od gniazdka elektrycznego, w miarę możliwości na gniazdku. Jeśli nie jest możliwe zainstalowanie urządzenia bezpośrednio na gniazdku (gniazdko jest zbyt nisko a klient nie zgadza się na stworzenie nowego gniazdka na odpowiedniej wysokości), zamontuj urządzenie na odpowiedniej wysokości, a kabel poprowadź do najbliższego gniazdka w plastikowym, prostokątnym kanale kablowym, dostosowanym do kolorystki ścian i pomieszczenia. W ostateczności, możesz zainstalować urządzenie na gniazdku zlokalizowanym nad ziemią. Instalacja: Zestaw montażowy AirQ 270, 4 śruby i 4 wkręty. Będziesz również potrzebował kilku narzędzi: poziomica, młotek, śrubokręt, punktak i wiertarka. 1. Umieść wzór (w zestawie) przy ścianie, tak aby gniazdko znajdowało się w dziurze. Użyj poziomicy, aby upewnić się, że wzór jest prawidłowo i równo ustawiony. Użyj śrubokręta lub punktaka, aby oznaczyć na ścianie punkty dla 4 wkrętów. Ponownie sprawdź przy użyciu poziomicy czy wzór jest prosto ustawiony. 3

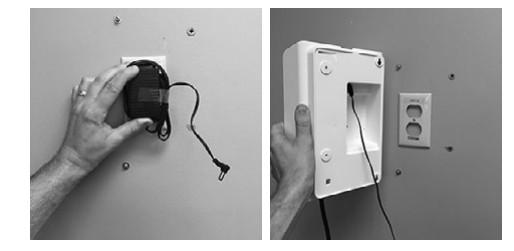

4 2. Przy użyciu wiertarki wywierć dziury w oznaczonych punktach. Przy pomocy młotka umieść wkręty w dziurach z lewej strony (góra i dół). Wkręć je do ściany przy użyciu wiertarki na niskich obrotach. 3. Wkręć dwie śruby z zestawu we wkręty z lewej strony (góra i dół). Jeśli wykonujesz montaż na gniazdku, podłącz zasilacz do kontaktu i urządzenia. Powieś urządzenie na dwóch śrubach wkręconych we wkręty. 4

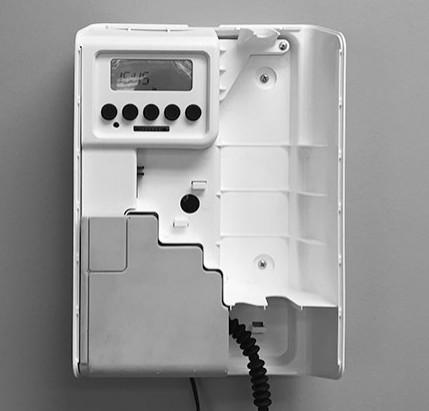

5 4. Przykręć urządzenie do ściany pozostałymi dwiema śrubami. 5. Ściągnij żółtą tasiemkę z urządzenia (pod wejściem na kartę SD). 6. Włóż cartidge do urządzenia. 7. Włącz zaprogramowane urządzenie. 8. Zamknij pokrywę urządzenia i przekręć kluczyk. 5

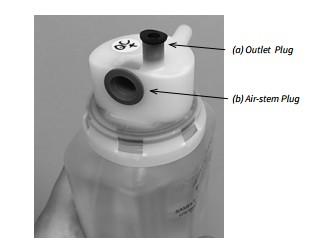

6 Umieszczanie cartridgów (wkładów zapachowych): UMIESZCZANIE CARTRIDGA TO ZAWSZE OSTATNIA CZYNNOŚĆ! WKŁADAJ CARTRIDGE ZAWSZE I TYLKO DO ZAMONTOWANEGO NA ŚCIANIE URZĄDZENIA! 1. Użyj kluczyka, aby otworzyć urządzenie. Usuń większy, gumowy fragment z tyłu górnej części cartridga (B) 2. Usuń mniejszy, gumowy fragment górny (A) 3. Do tylniego, większego portu włóż czarny wężyk a następnie zablokuj go dokładnie w taki sam sposób przedstawiony na poniższym zdjęciu. 6

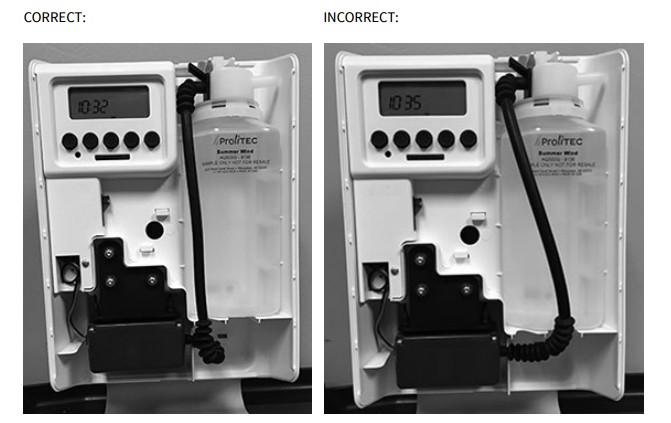

7 Następnie umieść wkład w urządzeniu AirQ270 etykietą do przodu. Poprawne ułożenie wężyka Niepoprawne ułożenie wężyka PAMIĘTAJ!!! NIGDY NIE PRZENOŚ, NIE PRZESTAWIAJ URZĄDZENIA Z WŁOŻONYM CARTRIDGEM. PRZED KAŻDĄ ZMIANĄ MIEJSCA POŁOŻENIA URZĄDZENIA, NALEŻY WYJĄĆ CARTRIDGE. PRZENOSZENIE URZĄDZENIA Z WŁOŻONYM CARTRIDGEM MOŻE SPOWODOWAĆ JEGO USZKODZENIE. Jeśli urządzenie zostało zaprogramowane, włącz je i zamknij drzwiczki. 7

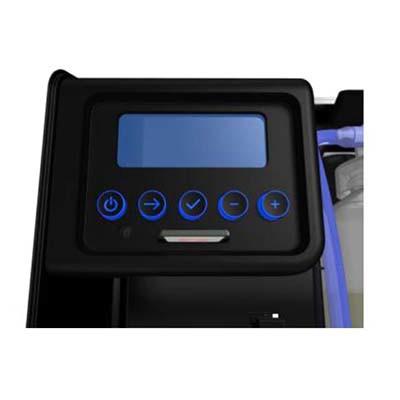

8 Programowanie: 1. Otwórz pokrywę urządzenia. 2. Włącz urządzenia naciskając przycisk ON/OFF Przycisk ON/OFF 3. Ustaw zegar przyciskiem wybierz zakładkę Options ustaw aktualny dzień przy pomocy przycisków +/- naciśnij przycisk V czas zacznie migać ustaw aktualny czas przy pomocy przycisków +/-" po prawej stronie panelu kontrolnego (UWAGA! Pamiętaj o czasie 24h w urządzeniu AirQ270) 4. Jeśli chcesz, aby urządzenie działało w trybie ciągłym, przejdź przyciskiem do pozycji Run 24/7. Jeśli nie, pomiń ten krok. Możesz ustawić intensywność aromatyzacji poziom od 1 do 50 używając przycisków +/-. 8

9 5. Jeśli chcesz ustawić odpowiedni tryb działania, przejdź przyciskiem do pozycji Set Program. a) gdy chcesz zaprogramować urządzenie na konkretny dzień (np. poniedziałek, godziny ) Zaakceptuj przyciskiem V mrygający PROGRAM 1. b) kolejnym krokiem jest URUCHOMIENIE programu --- mrygającą opcje OFF zmień przyciskiem + na opcje ON. Zaakceptuj przyciskiem V c) kolejnym bardzo ważnym krokiem jest wybór intensywności zapachu. Pod napisem Intensity mryga aktualny stopień intensywności. Przyciskami + i - dopasuj go do swoich potrzeb. Zaakceptuj przyciskiem V d) w tym momencie mrygają wszystkie dni tygodnia. Wybierz przyciskami + i - dzień lub dni tygodnia w których urządzenie ma pracować. Zaakceptuj przyciskiem : V e) ustaw godzinę początku pracy urządzenia używając przycisków + i -. Zaakceptuj przyciskiem : V f) ustaw godzinę końca pracy urządzenia używając przycisków + i -. Zaakceptuj przyciskiem : V g) po ustawieniu programu przyciskiem przejdź do opcji RUN PROGRAM h) W tym momencie zaprogramowane urządzenie zacznie prace w ustawionych wcześniej godzinach. Aby ustawić urządzenie na 2 lub więcej programów w ciągu dnia, w zakładce SET PROGRAM przyciskiem + wybieramy program 2 i uruchamiamy go w sposób opisany w punkcie 5 instrukcji. Operacje możemy powtarzać aż do programu Upewnij się, że urządzenie jest włączone niebieskie światełko będzie widoczne 7. Zamknij pokrywę urządzenia i przekręć kluczyk. Powinien on być przechowywany w znanym miejscu. 9

10 Zmiana catrtridga: Zmiana cartridga jest bardzo prosta i nie zajmuje dużo czasu. 1. Otwórz pokrywę urządzenia urządzenia. 2. Wyłącz urządzenie naciskając przycisk ON/OFF. 3. Odblokuj cartridge przekręcając czarną blokadę rurki powietrza w swoją stronę. 4. Wyjmij delikatnie rurkę powietrza z cartridge. 5. Umieść nowy cartridge w urządzeniu, usuwając uprzednio większy, gumowy fragment oraz mniejszy, gumowy fragment górny. 6. Wyrzuć zużyty cartridge. Potwierdzenie działania urządzenia: Upewnij się, że zapach ulatnia się z urządzenia (widoczna jest mgiełka). Jeśli nie widać mgiełki, to: --- upewnij się, że urządzenie jest podłączone do prądu --- upewnij się, że urządzenie jest włączone --- upewnij się, że o---ringi nie są uszkodzone. W razie potrzeby wymień je. --- jeśli jest wybrana pozycja Set Program, wybierz pozcycje 24/7. Zaczekaj na mgiełkę. --- jeśli nadal nie ma mgiełki, wyłącz urządzenie i wymień cartridge. --- jeśli nadal nie ma mgiełki, wymień urządzenie. Przetrzyj urządzenie w środku i na zewnątrz. 10

11 Wymiana urządzenia: Jeśli po wykonaniu powyższych czynności, nadal nie ma widocznej mgiełki, wymień urządzenie na nowe. 1. Otwórz pokrywę. 2. Wyjmij wkład zapachowy 3. Przy pomocy śrubokrętu, wykręć śruby z prawej strony. 4. Ściągnij urządzenie, przesuwając je ku górze. 5. Zainstaluj nowe urządzenie, zgodnie z instrukcją dotycząca instalacji. 11
