1 Radio/CD Modena CD52 Valencia CD52 Instrukcja obs ugi i monta u

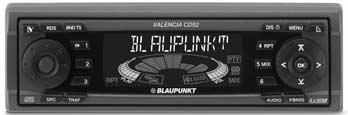

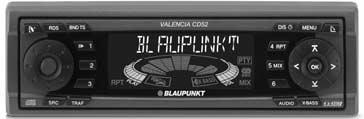

2 ELEMENTY OBS UGI

3 Elementy obs ugi Przycisk do otwierania zdejmowanego panelu sterowania (Release-Panel). Pokr t o regulacji g oênoêci. Przycisk do w àczania/wy àczania urzàdzenia; w àczanie/wy àczanie uk adu wyciszania (MUTE). Przycisk RDS w àczanie/wy àczanie funkcji komfortu RDS (Radio Data System), wybieranie wyêwietlania p ynàcych tekstów. Przycisk BND wybierania êród a: tryb pracy radio; wybieranie elementów pami ci dla FM (UKF) zakresu fal (pasm cz stotliwoêci MW (ÂR) i LW (D )); TS Travelstore. wyzwalanie funkcji ELEMENTY OBS UGI Przycisk X-BASS w àczanie/wy àczanie funkcji oraz ustawianie funkcji. Przycisk AUDIO ustawianie tonów wysokich i niskich oraz konfiguracji proporcji nag aêniania (balnsu i fader). Zespó przycisków 1 6 Przycisk TRAF w àczanie/wy àczanie gotowoêci do odbierania komunikatów dla kierowców. Przycisk SRC uruchamianie odtwarzania ze êród a dêwi ku: odtwarzacz p yt CD, zmieniacz p yt CD (je eli jest pod- àczony) oraz AUX WyÊwietlacz. Przycisk DIS zmienianie informacji wyêwietlanych na wyêwietlaczu. / wyêwietlanie aktualnego czasu na wyêwietlaczu. Przycisk MENU wywo ywanie menu celem wykonania podstawowych ustawieƒ wyjêciowych. Przycisk do otwierania uchylnego panelu sterowania (Flip-Release-Panel). Zespó przycisków czterokierunkowy (ko yskowy) ze strza kami. Przycisk OK s u y do zatwierdzania rozkazów wprowadzanych w menu, oraz wyzwalania funkcji SCAN. 3

4 SPIS TREÂCI Elementy obs ugi Wskazówki i akcesoria Bezpieczeñstwo ruchu drogowego Monta Akcesoria Zdejmowany panel sterowania Zabezpieczenie przed kradzie à Zdejmowanie panelu sterowania Zak adanie panelu sterowania W àczanie/wy àczanie urzàdzenia W àczanie/wy àczanie za pomocà stacyjki zap onu pojazdu W àczanie/wy àczanie za pomocà przycisku W àczanie/wy àczanie poprzez mechanizm wprowadzania p yty CD Ustawianie systemu g oênoêci Ustawianie poziomu g oênoêci dla momentu w àczania urzàdzenia Natychmiastowe wyciszenie g oênoêci (MUTE) Uk ad wyciszania: telefon audio/ nawigacja audio Ustawianie g oênoêci dêwi ku potwierdzenia Tryb pracy radio W àczenie trybu pracy radio RDS funkcje komfortu odbioru (AF, REG) Wybieranie zakresu fal/elementu pami ci Nastawianie stacji Nastawianie czu oêci automatycznego strojenia Zapami tywanie stacji Automatyczne zapisywanie w pami ci najsilniejszych stacji (Travelstore) Przywo ywanie stacji z pami ci Przes uchiwanie odbieralnych stacji (SCAN) Nastawianie czasu przes uchiwania (Scantime) PTY Typ (rodzaj) programu Optymalizacja odbioru radiowego Prze àczanie wyêwietlania p ynàcych tekstów Prze àczanie wyêwietlania Komunikaty dla kierowców W àczanie/wy àczanie pierwszeƒstwa komunikatów dla kierowców Ustawianie g oênoêci komunikatów dla kierowców Tryb pracy odtwarzacz p yt CD W àczanie trybu odtwarzania p yt CD, wk adanie p yty CD Wybór utworu Szybkie poszukiwanie utworu Szybkie przeszukiwanie (z pods uchem). 17 Odtwarzanie utworów w przypadkowej kolejnoêci (MIX) Krótkie przes uchiwanie utworów (SCAN) Powtórne odtwarzanie poszczególnych utworów (REPEAT) Przerwa w odtwarzaniu (Pause) Zmiana treêci wyêwietlanej informacji Pierwszeñstwo komunikatów dla kierowców podczas trybu pracy odtwarzacz p yt CD Wyjmowanie p yty CD Tryb pracy zmieniacz p yt CD W àczanie trybu pracy zmieniacz p yt CD Wybór p yty CD Wybór utworu Szybkie przeszukiwanie (z pods uchem) Zmiana treêci wyêwietlanej informacji Powtórne odtwarzanie poszczególnych utworów lub ca ych p yt CD (REPEAT) Odtwarzanie utworów w przypadkowej kolejnoêci (MIX) Krótkie przes uchiwanie wszystkich utworów ze wszystkich p yt CD (SCAN).. 20 Przerwa w odtwarzaniu (Pause)

5 SPIS TREÂCI Zegar wyêwietlanie godziny Krótkie wyêwietlanie aktualnej godziny.. 21 Ustawianie zegara (aktualnej godziny) Ustawianie prezentacji godzin (w formacie 12/24 godzinnym) Sta e wyêwietlanie aktualnej godziny przy wy àczonym zap onie Krótkie wyêwietlanie aktualnej godziny przy wy àczonym urzàdzeniu Ustawianie brzmienia dêwi ku i konfiguracji proporcji nag aêniania Ustawianie tonów niskich (Bass) Ustawianie tonów wysokich (Treble) Ustawianie konfiguracji proporcji nag aêniania lewo/ prawo(balance) Ustawianie konfiguracji proporcji nag aêniania przód/ty (Fader) Ustawianie X-BASS Ustawianie stopnia intesywnoêci X-BASS Wskaênik poziomów sygna ów Ustawianie wskaênika poziomów sygna ów Zewn trzne êród a audio W àczanie/wy àczanie wejêcia AUX Dane techniczne Wzmacniacz Tuner Odtwarzacz p yt CD WyjÊcie przedwzmacniacza (Pre-amp Out) Czu oêç wejêciowa Instrukcja monta u Mi dzynarodowe numery serwisów Polska: Telefon: (0-22) Fax: (0-22) Hotline:

6 WSKAZÓWKI I AKCESORIA Wskazówki i akcesoria Dzi kujemy za zakupienie niniejszego urzàdzenia firmy Blaupunkt i yczymy pe nego zadowolenia z eksploatacji nowego sprz tu. Przed pierwszym uruchomieniem urzàdzenia, nale y dok adnie zapoznaç si z niniejszà instrukcjà. Firma Blaupunkt stale pracuje nad tym aby instrukcje by y proste i zrozumia e dla u ytkownika. Jednak e, w przypadku jakichkolwiek pytaƒ, nale y zwróciç si do autoryzowanego dostawcy lub skorzystaç z Hotline Blaupunkt. Numer telefonu umieszczono na ostatniej stronie niniejszej instrukcji. Na nasze wyroby zakupione na terenie Unii Europejskiej udzielamy jednolitej gwarancji producenta. BLAUPUNKT Robert Bosch Sp. z o.o. ul. Poleczki Warszawa Tel. (22) Fax: (022) Hotline: Bezpieczeƒstwo ruchu drogowego Bezpieczeƒstwo ruchu drogowego jest najwa niejsze. Prosimy obs ugiwaç urzàdzenie tylko wtedy, gdy pozwala na to sytuacja na drodze. Przed wyruszeniem pojazdem w drog, prosimy równie przyswoiç sobie praktycznà obs ug urzàdzenia. Podczas jazdy musi byç zagwarantowana odpowiednio wczesna s yszalnoêç sygna ów ostrzegawczych: np. Policji, Stra y Po arnej oraz S u b Ratunkowych. Zatem, nale y nastawiaç umiarkowany poziom g oênoêci urzàdzenia. Monta Po podj ciu decyzji o samodzielnym monta- u urzàdzenia, nale y koniecznie przeczytaç instrukcj oraz zalecenia dotyczàce monta u i pod àczenia, podane na koƒcu niniejszej instrukcji. Akcesoria Nale y stosowaç jedynie akcesoria i cz - Êci zamienne dopuszczone przez firm Blaupunkt. Zdalne sterowanie Za pomocà zdalnego sterowania RC 08, RC 10 (dost pne jako wyposa enie dodatkowe), mo na obs ugiwaç najwa niejsze funkcje radioodtwarzacza. Wzmacniacz Mo na zastosowaç wszystkie wzmacniacze produkcji firmy Blaupunkt. Zmieniacze p yt CD Mo na pod àczaç ni ej wymienione zmieniacze p yt CD produkcji firmy Blaupunkt: CDC A 02, CDC A 06, CDC A 08, CDC A 072 oraz IDC A 09. Poprzez adapter (Blaupunkt Nr: ) mo na tak e pod àczyç zmieniacz p yt CD CDC A 05 lub CDC A

7 Zdejmowany panel sterowania Zabezpieczenie przed kradzie à W celu ochrony przed kradzie à, urzàdzenie zosta o wyposa one w zdejmowany panel sterowania (Flip-Release-Panel). Panel sterowania urzàdzenia nale y chroniç przed kradzie à i przy ka dorazowym opuszczaniu pojazdu zabieraç go ze sobà. Nie nale y pozostawiaç panelu w pojeêdzie, nawet w ukrytym miejscu. Prosta konstrukcja panelu umo liwia jego atwe zdejmowanie. Nie nale y dopuêciç do upadku panelu sterowania. Panel sterowania nie powinien byç nara- ony na bezpoêrednie promieniowanie s oneczne lub ciep a z innych êróde. Panel sterowania nale y przechowywaç w dostarczonym do tego celu futerale. Nale y unikaç bezpoêredniego dotykania r koma do kontaktów w panelu sterowania. W razie koniecznoêci, kontakty nale y przemyç czystym alkoholem i wytrzeç tkaninà nie pozostawiajàcà zanieczyszczeƒ. Zdejmowanie panelu sterowania ZDEJMOWANY PANEL STEROWANIA Nacisnàç przycisk. Zatrzask blokujàcy panel sterowania zostanie zwolniony. Panel sterowania pociàgnàç troch do przodu i nast pnie, ruchem w lewo, wyjàç z urzàdzenia. Urzàdzenie wy àcza si po zdj ciu panelu sterowania. Aktualne, ostatnie ustawienia urzàdzenia zostajà zapami tane. Znajdujàca si w urzàdzeniu p yta CD pozostaje w mechaniêmie nap du. Zak adanie panelu sterowania Panel sterowania wsunàç od lewej strony do prawej, w prowadnice urzàdzenia. Lekko wcisnàç lewà stron panelu sterowania, w kierunku urzàdzenia, a w s yszalny sposób zaskoczy we w a- Êciwe miejsce. 1 Przy zak adaniu panelu sterowania nie nale y naciskaç na wyêwietlacz. Je eli urzàdzenie by o w àczone w chwili zdejmowania panelu sterowania, to po za o- eniu panelu, urzàdzenie automatycznie uruchomi si z zachowaniem ustawieƒ, które by y w momencie zdj cia panelu (radio, odtwarzacz p yt CD, zmieniacz p yt CD albo AUX). 7

8 W ÑCZANIE/WY ÑCZANIE W àczanie/wy àczanie urzàdzenia Do dyspozycji stoi szereg poni ej opisanych mo liwoêci w àczania i wy àczania urzàdzenia. W àczanie/wy àczanie za pomocà stacyjki zap onu pojazdu Je eli urzàdzenie jest prawid owo pod àczone do instalacji zap onu pojazdu i nie zosta o wy àczone za pomocà przycisku, to mo e byç w àczane i wy àczane kluczykiem poprzez stacyjk, razem z zap onem pojazdu. Urzàdzenie mo na równie w àczyç przy wy àczonym stacyjkà zap onie. W tym celu nale y nacisnàç przycisk. Przy wy àczonym zap onie, po godzinie, urzàdzenie automatycznie wy àczy si, co chroni akumulator przed roz adowaniem. W àczanie/wy àczanie za pomocà zdejmowanego panelu sterowania Zdjàç panel sterowania z urzàdzenia. Urzàdzenie wy àczy si. W àczanie poprzez mechanizm wprowadzania p yt CD Je eli w wy àczonym urzàdzeniu, p yta CD nie znajduje si w mechanizmie nap du, nale y: nacisnàç przycisk. Otworzy si panel uchylny (Flip-Release Panel). Wk adaç, bez u ywania si y, a do wyczucia oporu, napisem do góry, p yt CD do nap du p yt CD. P yta CD zostanie automatycznie wciàgni ta do mechanizmu nap dowego. Wprowadzaniu p yty CD nie wolno pomagaç ani przeszkadzaç. Teraz, lekko naciskajàc, nale y zamknàç panel sterowania, a w odczuwalny sposób zatrzaênie si. Urzàdzenie w àczy si. Rozpocznie si odtwarzanie utworów z w o onej p yty CD. Za o yç ponownie panel sterowania. Urzàdzenie zostanie w àczone. Uruchomià si ostanie ustawienia (radio, odtwarzacz p yt CD, zmieniacz p yt CD albo AUX). W àczanie/wy àczanie za pomocà przycisku Celem w àczenia urzàdzenia nale y nacisnàç przycisk. Celem wy àczenia urzàdzenia nale y naciskaç na przycisk i przytrzymaç d u ej ni dwie sekundy. Urzàdzenie wy àczy si. 8

9 Ustawianie systemu g oênoêci Si a g osu dla systemu regulowana jest skokowo od 0 (wy àczona) do 66 (maksymalna). Wzrost poziomu g oênoêci systemu uzyskuje si przez obracanie pokr t a g oênoêci w prawo. Zmniejszenie poziomu g oênoêci systemu uzyskuje si przez obracanie pokr t a g oênoêci w lewo. Ustawianie poziomu g oênoêci dla momentu w àczania urzàdzenia Mo na ustawiaç poziom g oênoêci, z którym wystartuje urzàdzenie, w chwili jego w àczenia. Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk albo tyle razy, a na wyêwietlaczu wyêwietli si napis ON VOLUME. Poziom g oênoêci dla momentu w àczania ustawia si przyciskiem albo przyciskiem. Ustawienie na LAST VOL powoduje, e zostanie ponownie w àczony poziom g oênoêci, z którym s uchano audycji przed wy àczeniem urzàdzenia. Celem unikni cia uszkodzenia s uchu w momencie w àczania urzàdzenia, przy ustawieniu na LAST VOL, ograniczono ustawianie g oênoêci do wartoêci 38". Je eli poziom g oênoêci przed wy àczeniem urzàdzenia by wy szy i wybrana by a opcja LAST VOL, to poziom g o- ÊnoÊci urzàdzenia w chwili ponownego w àczania wynosiç b dzie tylko 38. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç dwa razy przycisk MENU lub przycisk OK. USTAWIANIE G OÂNOÂCI Natychmiastowe wyciszenie g oênoêci (MUTE) Istnieje mo liwoêç natychmiastowego wyciszenia (Mute). Nale y krótko nacisnàç przycisk. Na wyêwietlaczu pojawi si napis MUTE. Ustawianie poziomu g oênoêci dla uk adu wyciszania (MUTE) Poziom g oênoêci (Mute Level) w uk adzie wyciszania mo e byç ustawiany. Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk albo tyle razy, a na wyêwietlaczu wyêwietli si napis MUTE LEVEL. Poziom g oênoêci uk adu wyciszania (Mute Level) ustawia si za pomocà przycisku albo. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç dwa razy przycisk MENU lub przycisk OK. Uk ad wyciszania: telefon audio/ nawigacja audio Je eli urzàdzenie po àczone jest z telefonem (komórkowym) lub systemem nawigacyjnym, to przyj cie rozmowy telefonicznej lub podawanego g osem komunikatu dotyczàcego nawigacji, spowoduje wyciszenie urzàdzenia. Informacja lub rozmowa jest transmitowana, poprzez uk ad audio, do g oêników w pojeêdzie. Celem realizacji tej funkcji, do urzàdzenia nale y pod àczyç telefon lub system nawigacyjny, zgodnie z zaleceniami podanymi w instrukcji monta- u urzàdzenia. W tym celu konieczne jest zastosowanie wiàzki przewodów adaptera Blaupunkt-Nr.: Fachowcy z autoryzowanej sieci handlowej firmy Blaupunkt zawsze doradzà, jakie systemy nawigacyjne mo na zainstalowaç w danym pojeêdzie. 9

10 USTAWIANIE G OÂNOÂCI Je eli, podczas rozmowy telefonicznej lub s uchania zaleceƒ dla nawigacji, odbierany jest komunikat o sytuacji w ruchu drogowym, to odtworzenie komunikatu nastàpi dopiero po zakoƒczeniu rozmowy lub zalecenia. Natomiast, gdy podczas s uchania komunikatu drogowego przyjdzie rozmowa telefoniczna lub podawane g osem zalecenie dla nawigacji to odbieranie komunikatu drogowego b dzie kontynuowane a rozmow telefonicznà lub zalecenie dla nawigacji b dzie mo na us yszeç po zakoƒczeniu s uchania komunikatu drogowego. Poziom emisji akustycznej z jakim w àczajà si rozmowy telefoniczne lub nadawane g osem komunikaty nawigacyjne mo na ustawiaç. Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk albo tyle razy, a na wyêwietlaczu wyêwietli si napis TEL/NAVI VOL. Poziom g oênoêci ustawia si za pomocà przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç dwa razy przycisk MENU lub przycisk OK. Podczas emisji rozmowy telefonicznej lub nadawanego g osem komunikatu nawigacyjnego mo na bezpoêrednio ustawiç ich poziom za pomocà pokr t a regulacji g oênoêci. Ustawianie g oênoêci dêwi ku potwierdzenia Je eli przy niektórych funkcjach, przycisk nale y przytrzymaç d u ej ni dwie sekundy, np. przy wprowadzaniu odbieranej stacji do pami ci na danym przycisku, wtedy rozlegnie si dêwi k potwierdzenia (Beep). Sygna potwierdzenia (Beep) mo na w àczaç lub wy àczaç. Nale y nacisnàç przycisk MENU. Teraz nale y naciskaç przycisk albo tyle razy, a na wyêwietlaczu wyêwietli si napis BEEP. poziom g oênoêci ustawia si za pomocà przycisku albo przycisku. 0 (zero) oznacza wy àczenie dêwi ku a 9 oznacza maksymalnà g oênoêç dêwi ku potwierdzenia. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk MENU lub przycisk OK. 10

11 Tryb pracy radio Urzàdzenie wyposa one jest w odbiornik z systemem RDS. Coraz wi cej stacji nadawczych FM (UKF) emituje sygna y, które obok normalnego programu zawierajà tak e inne informacje jak np. nazw (logo) danej stacji oraz typy (rodzaje) nadawanych programów (PTY). Je eli program zostanie odebrany i zidentyfikowany to na wyêwietlaczu wyêwietli si logo stacji. W àczenie trybu pracy radio Je eli urzàdzenie ustawione jest na tryb pracy: odtwarzacz p yt CD, zmieniacz p yt CD lub AUX to nale y nacisnàç przycisk BND/TS. albo nale y nacisnàç przycisk SRC tyle razy, a na wyêwietlaczu wyêwietli si napis RADIO. RDS funkcje komfortu odbioru (AF, REG) Wchodzàce w sk ad systemu RDS funkcje odbioru: AF (cz stotliwoêç alternatywna Alternativ Frequency) oraz funkcja REG (odbioru programu regionalnego Regional) rozszerzajà spektrum us ug dostarczanych przez urzàdzenie. AF. W àczenie tej funkcji powoduje, e urzàdzenie, dla wybranego programu radiowego, w tle, automatycznie poszukuje i dostraja si do cz stotliwoêci stacji, na której ten program jest najlepiej przez niego odbierany. REG. Niektóre stacje, w okreêlonych porach, dzielà swój program, dodajàc program regionalny o innej treêci. Przy pomocy funkcji REG zapobiega si przestrajaniu odbiornika radiowego na cz stotliwoêci alternatywne, które nadajà programy o innej treêci ni program regionalny. TRYB PRACY RADIO Funkcja REG musi zostaç wczeêniej w Menu specjalnie w àczona lub wy àczona. W àczanie/wy àczanie funkcji REG (odbiór programu regionalnego) Nale y nacisnàç przycisk MENU. Nast pnie nale y nacisnàç przycisk albo tyle razy, a na wy- Êwietlaczu wyêwietli si napis REG. Za napisem REG poka e si OFF (wy àczone) lub ON (w àczone). Celem w àczenia lub wy àczenia funkcji REG, nale y nacisnàç odpowiednio przycisk albo przycisk. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk MENU albo OK. RDS w àczanie lub wy àczanie funkcji odbioru Celem wykorzystywania w systemie RDS funkcji odbioru AF oraz REG, nale y nacisnàç przycisk RDS. W systemie RDS, funkcje odbioru sà wtedy aktywne, gdy na wyêwietlaczu wyêwietli si piktogram RDS. Przy w àczaniu funkcji odbioru w RDS, na krótko wyêwietli si napis REG ON lub REG OFF. Wybieranie zakresu fal/elementu pami ci Radio odbiera programy radiowe w systemie FM na zakresach fal UKF, oraz w systemie AM na zakresach fal MW (ÂR) i LW (D ). Zakres fal FM (UKF) dysponuje trzema elementami pami ci (podzakresy), natomiast dla ka dego z zakresów fal MW (ÂR) oraz LW (D ) do dyspozycji jest tylko po jednym elemencie pami ci. Na ka dym z elementów pami ci mo na zapami taç szeêç stacji nadawczych. Celem prze àczania si na poszczególne elementy pami ci lub celem zmiany zakresu fal, nale y krótko nacisnàç przycisk BND/TS. 11

12 TRYB PRACY RADIO Nastawianie stacji Jest szereg mo liwoêci nastawiania poszczególnych stacji radionadawczych. Wyszukiwanie stacji nadawczych (automatyczne strojenie) Nacisnàç przycisk lub przycisk na prze àczniku czterokierunkowym. Urzàdzenie wyszuka i dostroi si do kolejnej, odpowiednio silnej stacji nadawczej. R czne wyszukiwanie stacji Mo na równie r cznie wyszukiwaç stacje radionadawcze. Nale y naciskaç przycisk lub przycisk na prze àczniku czterokierunkowym. Stacje mo na r cznie wyszukiwaç tylko po wczeêniejszym wy àczeniu funkcji komfortowego odbioru w systemie RDS. Przes uchiwanie ( kartkowanie ) stacji tej samej sieci [tylko FM (UKF)] Je eli jakaê stacja radiowa emituje szereg ró nych programów to mo na je przes uchiwaç na zasadzie kartkowania w tak zwanym aƒcuchu stacji nadawczych. Dla dokonania zmiany na nast pny nadajnik w aƒcuchu stacji nadawczych, nale y naciskaç przycisk lub przycisk na prze àczniku czterokierunkowym. U ycie powy szej funkcji jest mo liwe tylko wtedy, gdy wczeêniej aktywizowano funkcj odbioru RDS. Mo na jednak zmieniaç tylko na te stacje, które by y przynajmniej jeden raz odbierane. Do tego celu mo na wykorzystaç funkcj Travelstore (pami ci podró nej) lub funkcj SCAN. Nastawianie czu oêci automatycznego strojenia Mo na dokonaç wyboru czy radio ma odbieraç tylko stacje z mocnymi sygna ami (odbiór bliski) albo równie stacje odbierane ze s abszymi sygna ami (odbiór daleki). Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk lub przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis SENS. Nale y nacisnàç przycisk. Na wyêwietlaczu wyêwietli si aktualna wartoêç ustawionej czu oêci. SENS HI6 odpowiada najwy szej czu oêci. SENS LO1 odpowiada najni szej czu oêci. Teraz nale y ustawiç àdany poziom czu oêci za pomocà przycisku lub przycisku. Po zakoƒczeniu procesu ustawiania nale y nacisnàç przycisk MENU lub przycisk OK. Zapami tywanie stacji R czne zapisywanie stacji w pami ci Nale y wybraç àdany element pami ci FM1, FM2 lub FMT lub jeden z zakresów MW (ÂR) albo LW (D ). Nastawiç àdanà stacj. Nacisnàç i przytrzymaç d u ej ni dwie sekundy przycisk 1 6 zespo u przycisków, na którym ma zostaç zapami tana dana stacja. Automatyczne zapisywanie stacji w pami ci (Travelstore) Istnieje mo liwoêç automatycznego zapisywania w pami ci szeêciu najsilniejszych stacji FM (UKF) w kolejnoêci si y ich sygna u, odbieranego na obszarze danego regionu. Stacje zostanà zapami tane w elemencie pami ci FMT. 12

13 TRYB PRACY RADIO Podczas wprowadzania, automatycznie zostanà usuni te stacje poprzednio zapami tane w tym elemencie pami ci. Nale y nacisnàç i przytrzymaç d u ej ni dwie sekundy przycisk BND/TS. Rozpoczyna si proces zapami tywania. Na wyêwietlaczu pojawi si napis TRAVEL- STORE. Po zakoƒczeniu procesu zapami tywania us yszy si program ze stacji zapami tanej na 1 pozycji elementu pami ci FMT. Przywo ywanie stacji z pami ci Nale y wybraç odpowiedni element pami ci lub zakres fal, na którym zosta- a zapami tana dana stacja. W zespole przycisków 1 6 nacisnàç przycisk zwiàzany z danà stacjà. Przes uchiwanie odbieralnych stacji (SCAN) Mo liwe jest krótkie przes uchiwanie stacji s yszalnych na danym terenie. Czas przes uchiwania mo e byç w menu zmieniany w zakresie od 5 do 30 sekund. W àczanie funkcji SCAN Nale y nacisnàç i przytrzymaç przycisk OK przez czas d u szy ni dwie sekundy. Rozpoczyna si proces przes uchiwania SCAN. Na wyêwietlaczu, na chwil, ukazuje si napis SCAN a po nim pulsujàc, logo stacji lub cz stotliwoêç danej stacji. Zakoƒczenie dzia ania funkcji SCAN, dalsze s uchanie przes uchiwanej stacji Nale y nacisnàç przycisk OK. Proces przeszukiwania SCAN zosta zakoƒczony i dalej mo na b dzie s uchaç programu ostatniej z przes uchiwanych stacji radiowych. Nastawianie czasu przes uchiwania (Scantime) Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk lub przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis SCAN- TIME. Teraz nale y ustawiç àdany czas przes uchiwania przyciskiem albo przyciskiem. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç dwa razy przycisk MENU lub przycisk OK. Ustawiony czas przes uchiwania dotyczy równie czasów przes uchiwania dla funkcji SCAN w trybach pracy: odtwarzacz p yt CD i zmieniacz p yt CD. PTY Typ (rodzaj) programu Niektóre stacje FM (UKF) poza swojà nazwà (logo) nadajà tak e informacj o rodzaju emitowanego programu. Informacje te, urzàdzenie odbiera i wyêwietla na wyêwietlaczu. Takimi rodzajami mogà byç np.: CULTURE (kultura); TRAVEL (podró e); SPORT; NEWS (wiadomoêci); POP MUSIC (muzyka pop); ROCK MUSIC (muzyka rockowa); JAZZ; CLASSICS (muzyka klasyczna). Funkcja PTY umo liwia ukierunkowane wyszukiwanie stacji nadajàcych programy okreêlonego rodzaju. PTY-EON Je eli wybrano rodzaj programu oraz uruchomiono funkcj poszukiwania tego programu, urzàdzenie przestroi si z aktualnie odbieranej stacji, na stacj nadajàcà wybrany rodzaj programu. 13

14 TRYB PRACY RADIO Gdy nie zostanie znaleziona stacja nadajàca wybrany rodzaj programu, rozlegnie si sygna akustyczny Beep i na wyêwietlaczu na krótko pojawi si NO PTY. Urzàdzenie przestroi si z powrotem na ostatnio odbieranà stacj. Je eli póêniej, nastawiona lub inna stacja w aƒcuchu stacji, rozpocznie emisj wybranego (w PTY) rodzaju programu, to urzàdzenie automatycznie przestroi si z odbieranej do tej pory stacji, na stacj z uprzednio wybranym rodzajem programu. Gdy urzàdzenie pracuje w trybie pracy z odtwarzaczem p yt lub zmieniaczem p yt CD, to tak e prze àczy si na wybrany wczeêniej rodzaj programu PTY. W àczanie/wy àczanie PTY Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk albo przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis PTY ON (w àczone) albo PTY OFF (wy àczone). Teraz nale y nacisnàç przycisk albo przycisk, aby funkcj PTY w àczyç (ON) lub wy àczyç (OFF). W àczenie funkcji PTY sygnalizuje ukazanie si na wyêwietlaczu piktogramu PTY. Po zakoƒczeniu procesu ustawiania nale y nacisnàç przycisk MENU lub przycisk OK. Wybór rodzaju programu i start procesu wyszukiwania Nale y nacisnàç przycisk albo przycisk. Na wyêwietlaczu wyêwietli si nazwa aktualnie odbieranego rodzaj programu. Chcàc zmieniç rodzaj programu nale y, podczas wyêwietlania na wyêwietlaczu zg oszenia, wybieraç nowy rodzaj programu naciskajàc przycisk lub przycisk. albo nale y naciskaç jeden z przycisków 1 6, w zespole przycisków, aby wybraç zapami tany na danym przycisku, rodzaj programu. Na wyêwietlaczu na krótko wyêwietli si nazwa nowo wybranego rodzaju programu. NaciÊni cie przycisku albo przycisku powoduje start procesu wyszukiwania. Kolejna stacja z wybranym rodzajem programu PTY zostanie nastawiona. Zapisywanie w pami ci rodzajów programów, na poszczególnych przyciskach stacji znajdujàcych si w zespole przycisków Za pomocà przycisku albo przycisku nale y wybraç rodzaj programu. Nale y naciskaç, wybrany z zespo u przycisków, przycisk 1 6 d u ej ni dwie sekundy. Rodzaj programu zosta zapami tany na przycisku 1 6, który zosta wybrany w powy szy sposób. Optymalizacja odbioru radiowego Zale ne od zak óceƒ obni enie wysokich tonów (HICUT) Przy s abym sygnale radiowym funkcja HICUT powoduje popraw odbioru akustycznego [tylko FM (UKF)]. Podczas wyst powania zak óceƒ, poprzez ograniczenie wysokich tonów nast puje automatyczne obni enie ich poziomu. 14

15 TRYB PRACY RADIO W àczanie/wy àczanie funkcji HICUT Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk lub przycisk tyle razy, a na wy- Êwietlaczu wyêwietli si napis HICUT. Teraz nale y nacisnàç odpowiednio przycisk albo przycisk, aby ustawiç funkcj HICUT. HICUT 0 oznacza, e tony wysokie nie zosta y obni one, natomiast HICUT 1 oznacza najwi ksze automatyczne obni enie tonów wysokich i tym samym istotne obni enie poziomu zak óceƒ. Nale y nacisnàç przycisk MENU lub przycisk OK. Prze àczanie (wybieranie) wyêwietlania p ynàcych tekstów Niektóre nadajniki radiowe wykorzystujà sygna RDS, przeznaczony do emisji nazwy danej stacji, do nadawania reklam lub przekazywania innych informacji zamiast nazwy stacji. Na wyêwietlaczu ukazujà si p ynàce teksty. Istnieje mo liwoêç wy àczenia wyêwietlania p ynàcych tekstów na wy- Êwietlaczu. W celu wy àczenia nale y przytrzymaç naciêni ty przycisk RDS, a na wy- Êwietlaczu wyêwietli si napis NAME FIX. Celem przywrócenia wyêwietlania na wyêwietlaczu p ynàcych tekstów, nale- y przytrzymaç naciêni ty przycisk RDS, a na wyêwietlaczu wyêwietli si napis NAME VAR. Prze àczanie wyêwietlania Aby w trybie pracy Radio, dokonywaç zmiany mi dzy sta ym wyêwietlaniem aktualnej godziny albo logo stacji radiowej lub cz stotliwoêci nadajnika, nale y nacisnàç i przytrzymaç przycisk DIS /, a na wyêwietlaczu wyêwietli si wybrana informacja. 15

16 KOMUNIKATY DLA KIEROWCÓW Komunikaty dla kierowców Urzàdzenie wyposa one jest w uk ad odbiorczy RDS-EON. Przez EON rozumie si (Enhanced Other Network). Gdy nadawany jest komunikat drogowy, urzàdzenie automatycznie prze àcza si, w ramach sieci nadajników, ze stacji s uchanej, ale nie nadajàcej tego komunikatu, na innà stacj w ramach tej sieci, która ten komunikat nadaje. Po odebraniu komunikatu, z powrotem w àczy si stacja poprzednio s uchana i nie nadajàca komunikatów drogowych. W àczanie/wy àczanie pierwszeƒstwa komunikatów dla kierowców Nale y nacisnàç przycisk TRAF. Funkcja pierwszeƒstwa komunikatów dla kierowców jest w àczona, gdy na wyêwietlaczu wyêwietla si piktogram korek w ruchu drogowym. Sygna ostrzegawczy b dzie s yszalny: gdy podczas aktualnie s uchanego programu z komunikatami dla kierowców, opuszczany b dzie obszar zasi gu nadawania; gdy podczas s uchania nagrania z p yty CD, opuszczany b dzie obszar zasi gu nadawania programu z komunikatami dla kierowców, a automatycznie uruchomione poszukiwanie innej stacji nadajàcej komunikaty dla kierowców, takowej nie znalaz o; gdy nastàpi prze àczenie ze stacji nadajàcej program z komunikatami dla kierowców na stacj nie Êwiadczàcà tej us ugi. Nale y wtedy albo wy àczyç pierwszeƒstwo wys uchiwania komunikatów dla kierowców, albo prze àczyç si na innà stacj nadajàcà tego typu komunikaty. Ustawianie g oênoêci komunikatów dla kierowców Nale y nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk lub przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis TA VOLUME. Teraz nale y ustawiç wymagany poziom g oênoêci przyciskiem albo. Po wykonaniu ustawiania g oênoêci, nale y nacisnàç przycisk MENU lub przycisk OK. Poziom g oênoêci komunikatu drogowego na czasookres jego trwania, mo na tak e ustawiç za pomocà pokr t a si y g osu. Mo na ustawiç równie brzmienie dêwi ku i konfiguracj proporcji nag aêniania komunikatów drogowych. Dodatkowo nale y przeczytaç akapit Ustawianie brzmienia dêwi ku i konfiguracji proporcji nag aêniania komunikatów drogowych. 16

17 Tryb pracy odtwarzacz p yt CD W niniejszym urzàdzeniu odtwarzaç mo na dost pne w handlu p yty CD, CD-R i CD-RW o Êrednicy 12 centymetrów. Niebezpieczeƒstwo uszkodzenia nap du p yt CD! Tak zwane pojedyncze p yty o Êrednicy 8 centymetrów lub p yty CD o innym, nie okràg ym kszta cie (np. motyla), nie nadajà si do odtwarzania. Producent nie odpowiada za jakiekolwiek szkody w mechanizmie nap du p yt CD, powsta e w wyniku u ywania niew aêciwych p yt CD. W àczanie trybu odtwarzania p yt CD, wk adanie p yty CD Gdy brak p yty CD w nap dzie p yt CD, nale y, nacisnàç przycisk. Otworzy si panel sterowania. W o yç etykietà do góry, bez u ywania si y, p yt CD do nap du p yt CD, a do wyczucia oporu. P yta CD zostanie automatycznie wciàgni ta do mechanizmu nap dowego. Wciàganiu p yty CD nie wolno pomagaç ani przeszkadzaç. Teraz nale y zamknàç panel sterowania, lekko naciskajàc, a w odczuwalny sposób zatrzaênie si. Rozpocznie si odtwarzanie utworów z p yty CD. Je eli p yta CD jest ju w nap dzie p yt CD, nale y naciskaç przycisk SRC tyle razy, a na wyêwietlaczu wyêwietli si napis CD. TRYB PRACY ODTWARZACZ P YT CD Odtwarzanie p yty CD rozpocznie si od miejsca, w którym nastàpi o przerwanie odtwarzania. Wybór utworu Aby prze àczaç odtwarzanie utworów w przód lub w ty, nale y naciskaç odpowiednio przyciski czterokierunkowego prze àcznika ko yskowego. Jednorazowe naciêni cie przycisku lub przycisku spowoduje powtórne odtworzenie tego samego utworu od jego poczàtku. Szybkie poszukiwanie utworu W celu szybkiego poszukiwania utworu w przód lub w ty nale y: przytrzymaç naciêni ty jeden z przycisków lub a rozpocznie si szybkie poszukiwanie utworu w przód lub w ty. Szybkie przeszukiwanie (z pods uchem) W celu szybkiego przeszukiwania w przód lub w ty nale y: przytrzymaç naciêni ty przycisk lub przycisk, a rozpocznie si szybkie przeszukiwanie w przód lub w ty. Odtwarzanie utworów w przypadkowej kolejnoêci (MIX) Nale y nacisnàç przycisk 5 MIX. Na wyêwietlaczu krótko wyêwietli si napis MIX CD, na sta e wyêwietla si piktogram MIX. Zostanie odtworzony nast pny, przypadkowo wybrany utwór. Zakoƒczenie dzia ania funkcji MIX Nale y ponownie nacisnàç przycisk 5 MIX. Na wyêwietlaczu krótko wyêwietli si napis MIX OFF i zniknie piktogram MIX. 17

18 TRYB PRACY ODTWARZACZ P YT CD Krótkie przes uchiwanie utworów (SCAN) Mo na krótko przes uchiwaç wszystkie utwory z danej p yty CD. Nale y naciskaç przycisk OK d u ej ni dwie sekundy. Nast pny utwór zostanie krótko odtworzony celem przes uchania. Czasookres przes uchiwania mo e byç regulowany. Dodatkowo nale y przeczytaç akapit Ustawianie czasu przes uchiwania w rozdziale Tryb pracy radio. Zakoƒczenie dzia ania funkcji SCAN, dalsze s uchanie wybranego utworu Aby zakoƒczyç krótkie przes uchiwanie nale y ponownie nacisnàç na przycisk OK. Aktualnie przes uchiwany utwór b dzie odtwarzany dalej. Powtórne odtwarzanie poszczególych utworów (REPEAT) Aby powtórnie odtworzyç aktualny utwór, nale y nacisnàç przycisk 4 RPT. Na wyêwietlaczu krótko wyêwietli si napis REPEAT TRCK, na sta e wyêwietla si piktogram RPT. Utwór b dzie powtarzany do momentu wy àczenia funkcji. Zakoƒczenie dzia ania funkcji REPEAT Celem zakoƒczenia dzia ania funkcji powtórnego odtwarzania aktualnego utworu (Repeat), nale y ponownie nacisnàç przycisk 4 RPT. Na wyêwietlaczu krótko wyêwietli si napis REPEAT OFF, zniknie dotychczas wyêwietlany piktogram RPT. Odtwarzanie b dzie kontynuowane w normalnym trybie. Przerwa w odtwarzaniu (PAUSE) Aby przerwaç odtwarzanie, nale y nacisnàç przycisk 1. Na wyêwietlaczu wyêwietli si napis PAUSE. Zakoƒczenie pauzy Podczas trwania pauzy, nale y ponownie nacisnàç przycisk 1. Odtwarzanie b dzie kontynuowane. Zmiana treêci wyêwietlanej informacji Aby dokonywaç zmiany mi dzy wyêwietlaniem: numeru tytu u utworu i aktualnej godziny albo numeru tytu u utworu i czasu odtwarzania utworu, nale y nacisnàç raz lub kilka razy, d u ej ni 2 sekundy, przycisk DIS, a na wyêwietlaczu wyêwietli si wybrana konfiguracja treêci informacji. Pierwszeƒstwo komunikatów dla kierowców podczas trybu pracy odtwarzacz p yt CD Chcàc odbieraç komunikaty dla kierowców podczas odtwarzania p yt CD, nale y nacisnàç przycisk TRAFF. Funkcja pierwszeƒstwa komunikatów dla kierowców zosta a uaktywniona, gdy na wyêwietlaczu widoczny jest piktogram korek drogowy. Dodatkowo nale y przeczytaç rozdzia Odbiór komunikatów dla kierowców. Wyjmowanie p yty CD Nale y nacisnàç przycisk. Uchylny panel sterowania (Flip-Release-Panel) otworzy si do przodu i wysunie si p yta CD. Nale y wyjàç p yt CD i zamknàç uchylny panel sterowania. 18

19 Tryb pracy zmieniacz p yt CD Informacje dotyczàce: obchodzenia si z p ytami CD, wk adania p yt CD oraz obs ugi zmieniacza p yt CD, znajdujà si w instrukcji obs ugi dostarczonej ze zmieniaczem p yt CD. W àczanie trybu pracy zmieniacz p yt CD Nale y tyle razy naciskaç przycisk SRC, a na wyêwietlaczu wyêwietli si napis CHANGER. Odtwarzanie rozpocznie si od pierwszej p yty CD, którà rozpozna zmieniacz p yt CD. Wybór p yty CD Aby zmieniaç w przód lub w ty p yty CD, nale y nacisnàç raz lub kilka razy przycisk albo przycisk, ko yskowego prze àcznika czterokierunkowego. Wybór utworu Aby zmieniaç, w przód lub w ty, odtwarzanie utworów z aktualnej p yty CD, nale y nacisnàç raz lub kilka razy przycisk albo przycisk ko yskowego prze àcznika czterokierunkowego. Szybki wybór utworu W celu szybkiego wybierania utworu w przód lub w ty nale y: przytrzymaç naciêni ty przycisk lub a rozpocznie si szybkie wybieranie utworu w przód lub w ty. Szybkie przeszukiwanie (z pods uchem) W celu szybkiego przeszukiwania w przód lub w ty nale y: przytrzymaç naciêni ty przycisk albo przycisk, a rozpocznie si szybkie przeszukiwanie w przód lub w ty. TRYB PRACY ZMIENIACZ P YT CD Zmiana treêci wyêwietlanej informacji Aby dokonywaç zmiany mi dzy wyêwietlaniem: numeru tytu u utworu i czasu (aktualnej godziny) albo numeru utworu i czasu odtwarzania utworu albo numeru p yty CD i numeru tytu u utworu nale- y nacisnàç i przytrzymaç raz lub kilka razy, d u ej ni dwie sekundy, przycisk DIS /, a na wyêwietlaczu wyêwietli si wybrana konfiguracja treêci informacji. Powtórne odtwarzanie poszczególnych utworów lub ca ych p yt CD (REPEAT) Aby powtórnie odtworzyç aktualny utwór, nale y krótko nacisnàç przycisk 4 RPT. Na wyêwietlaczu na krótko wyêwietli si napis REPEAT TRCK, na sta e wyêwietla si piktogram RPT. Aby powtórnie odtworzyç aktualnà p yt, nale y ponownie nacisnàç przycisk 4 RPT. Na wyêwietlaczu na krótko wyêwietli si napis REPEAT DISC, na sta e wyêwietla si piktogram RPT. Zakoƒczenie dzia ania funkcji REPEAT Aby zakoƒczyç powtarzanie aktualnie odtwarzanego utworu lub aktualnie odtwarzanej p yty CD, nale y naciskaç przycisk 4 RPT tak d ugo, a krótko wyêwietli si napis REPEAT OFF i z wy- Êwietlacza zniknie dotychczas wyêwietlany piktogram RPT. Odtwarzanie utworów w przypadkowej kolejnoêci MIX Aby odtwarzaç utwory z aktualnej p yty CD w przypadkowej kolejnoêci, nale y krótko nacisnàç przycisk 5 MIX. 19

20 TRYB PRACY ZMIENIACZ P YT CD Na wyêwietlaczu na krótko wyêwietli si napis MIX CD i na sta e wyêwietla si piktogram MIX. Aby w przypadkowej kolejnoêci odtwarzaç utwory ze wszystkich za adowanych p yt CD, nale y ponownie nacisnàç przycisk 5 MIX. Na wyêwietlaczu krótko wyêwietli si napis MIX ALL i na sta e wyêwietla si piktogram MIX. W przypadku zastosowania zmieniacza CDC A08 lub zmieniacza IDC A 09 wszystkie p yty CD w zmieniaczu b dà losowo wybierane. W pozosta ych modelach zmieniaczy najpierw b dà losowo odtwarzane wszystkie utwory z jednej p yty, po czym odtworzona zostanie nast pna p yta CD znajdujàca si w zmieniaczu. Zakoƒczenie dzia ania funkcji MIX Aby zakoƒczyç odtwarzanie utworów w przypadkowej kolejnoêci, nale y naciskaç przycisk 5 MIX, a na krótko wyêwietli si napis MIX OFF (wy àczony) i z wyêwietlacza zniknie piktogram MIX. Krótkie przes uchiwanie wszystkich utworów ze wszystkich p yt CD (SCAN) W celu krótkiego przes uchania, w narastajàcej kolejnoêci, wszystkich utworów ze wszystkich za adowanych p yt CD, nale y nacisnàç i przytrzymaç przycisk OK d u ej ni dwie sekundy. Na wyêwietlaczu wyêwietli si napis SCAN. Zakoƒczenie dzia ania funkcji SCAN Aby zakoƒczyç krótkie przes uchiwania, nale y ponownie krótko nacisnàç przycisk OK. Aktualnie przes uchiwany utwór b dzie dalej odtwarzany. 20 Czasookres przes uchiwania mo e byç regulowany. Dodatkowo nale y przeczytaç akapit Ustawianie czasu przes uchiwania w rozdziale Tryb pracy radio. Przerwa w odtwarzaniu (PAUSE) Aby przerwaç odtwarzanie, nale y nacisnàç przycisk 1. Odtwarzanie zostanie przerwane a na wyêwietlaczu wyêwietli si napis PAUSE. Zakoƒczenie pauzy Podczas trwania pauzy, nale y ponownie nacisnàç przycisk 1. Zakoƒczenie pauzy powoduje powrót do odtwarzania od miejsca, w którym nastàpi o przerwanie.

21 Zegar wyêwietlanie godziny Krótkie wyêwietlanie aktualnej godziny Celem wyêwietlenia godziny nale y krótko nacisnàç przycisk DIS /. Ustawianie zegara (aktualnej godziny) R czne ustawianie aktualnej godziny na zegarze Celem nastawienia aktualnego czasu, nacisnàç przycisk MENU. Nast pnie nale y naciskaç przycisk albo przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis CLOC- KSET. Teraz nale y nacisnàç przycisk. Na wyêwietlaczu wyêwietli si godzina. Minuty pulsujà co oznacza, e mo na je teraz ustawiaç. Minuty ustawia si za pomocà przycisku albo przycisku. Po ustawieniu cyfry minut zgodnej z aktualnym czasem, nale y nacisnàç przycisk. Godziny zaczynajà pulsowaç. Godziny ustawia si za pomocà przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania, nale- y nacisnàç przycisk MENU lubprzycisk OK. Ustawianie prezentacji godziny, (w formacie 12/24 godzinnym) Nale y nacisnàç przycisk MENU. Na wyêwietlaczu wyêwietli si napis MENU. Nast pnie nale y naciskaç przycisk albo przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis 24 H MODE albo 12 H MODE. ZEGAR WYÂWIETLANIE GODZINY Teraz nale y nacisnàç odpowiednio przycisk albo przycisk, aby w àczyç lub wy àczyç wybranà prezentacj godziny. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk MENU lub przycisk OK. Sta e wyêwietlenie aktualnej godziny przy wy àczonym urzàdzeniu i w àczonym zap onie W celu wyêwietlania godziny, przy wy àczonym radioodtwarzaczu i w àczonym zap onie, nale y nacisnàç przycisk MENU. Na wyêwietlaczu wyêwietli si napis MENU. Nast pnie nale y naciskaç przycisk albo przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis CLK DISP OFF (godzina nie jest wyêwietlana) albo CLK DISP ON (godzina b dzie wyêwietlana). Teraz przyciskiem albo przyciskiem nale y prze àczyç wyêwietlanie godziny, wg uznania na wy àczone (OFF) lub w àczone (ON). Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk MENU przycisk OK. Krótkie wyêwietlanie aktualnej godziny przy wy àczonym urzàdzeniu lub Przy wy àczonym urzàdzeniu mo na na krótko w àczyç wyêwietlenie aktualnej godziny. Nale y nacisnàç przycisk DIS /. Aktualna godzina wyêwietli si na okres oêmiu sekund. 21

22 BRZMIENIE DèWI KU I KONFIGURACJA PROPORCJI NAG AÂNIANIA Ustawianie brzmienia dêwi ku i konfiguracji proporcji nag aêniania Dla ka dego êród a dêwi ku (radio, odtwarzacz p yt CD, zmieniacz p yt CD lub AUX [zewn trzne], oraz komunikatów drogowych) mo na oddzielnie ustawiaç brzmienie dêwi ku. Ustawiona konfiguracja proporcji nag aêniania jest wspólna dla wszystkich êróde dêwi ku. Ustawienia brzmienia dêwi ku i konfiguracji proporcji nag aêniania dla komunikatów drogowych mo na wykonywaç tylko podczas s uchania komunikatu. Ustawianie tonów niskich (Bass) Nale y nacisnàç przycisk AUDIO. Na wyêwietlaczu wyêwietli si napis BASS (niskie tony). Niskie tony ustawia si za pomocà naciskania przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk AUDIO. Ustawianie tonów wysokich (Treble) Nale y nacisnàç przycisk AUDIO. Na wyêwietlaczu wyêwietli si napis BASS. Teraz nale y naciskaç przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis TREBLE. Wysokie tony ustawia si za pomocà naciskania przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk AUDIO. Ustawianie konfiguracji proporcji nag aêniania lewo/prawo (Balance) Celem ustawienia proporcji g oênoêci lewo/prawo (balans) nale y nacisnàç przycisk AUDIO. Na wyêwietlaczu wyêwietli si napis BASS. Teraz nale y naciskaç przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis BALANCE. Proporcje g oênoêci lewo/prawo ustawia si za pomocà naciskania przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania nale y nacisnàç przycisk AUDIO. Ustawianie konfiguracji proporcji nag aêniania przód/ty (Fader) Celem ustawienia proporcji g oênoêci przód/ty (Fader) nale y nacisnàç przycisk AUDIO. Na wyêwietlaczu wyêwietli si napis BASS. Teraz nale y naciskaç przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis FADER. Proporcje g oênoêci przód/ty ustawia si za pomocà naciskania przycisku albo przycisku. Po zakoƒczeniu procesu ustawiania nale y nacisnàç przycisk AUDIO. 22

23 X-BASS Ustawianie X-BASS Poj cie X-BASS oznacza: podniesienie (podbicie) niskich cz stotliwoêci (basów) przy ma ej g oênoêci. Ustawienia poziomu podbicia X-BASS mo na wykonywaç osobno dla ka dego êród a dêwi ku (radio, odtwarzacz p yt CD, zmieniacz p yt CD, lub AUX [zewn trzne]. Ustawianie stopnia intensywnoêci X-BASS Poziom podbicia X-BASS ustawia si skokowo (od 1 do 3). X-BASS OFF oznacza, e funkcja X-Bass zosta a wy àczona. Nale y nacisnàç przycisk X-BASS. Nast pnie nale y naciskaç przycisk albo przycisk, tyle razy, a na wyêwietlaczu wyêwietli si wybrane ustawienie stopnia podbicia. Po zakoƒczeniu procesu ustawiania, nale y nacisnàç przycisk X-BASS. WSKAèNIK POZIOMÓW SYGNA ÓW Wskaênik poziomów sygna ów Ustawianie wskaênika poziomów sygna ów Wskaênik poziomów (Spectrometr) na wyêwietlaczu, w trakcie przeprowadzania ustawieƒ, na krótko wyêwietla w postaci piktogramów: g oênoêç, nastawy regulacji w uk adzie konfiguracji brzmienia dêwi ku. Wskaênik poziomu oprócz prezentowania przeprowadzanych regulacji wyêwietla tak e poziom sygna ów wyjêciowych z radia. W tym celu w menu musi byç w àczony odpowiedni rodzaj spektrometru. Do dyspozycji sà dwa rodzaje wskazaƒ. W àczanie/wy àczanie rodzajów wskazaƒ wskaênika poziomów sygna ów Nale y nacisnàç przycisk MENU. Na wyêwietlaczu pojawi si napis MENU. Nast pnie nale y naciskaç przycisk albo przycisk tyle razy, a na wyêwietlaczu wyêwietli si napis EQ DISPLAY. Teraz nale y nacisnàç odpowiednio przycisk albo przycisk, aby dokonaç wyboru ustawienia SPECTRUM 1 albo SPECTRUM 2 albo EQ DISP OFF Po zakoƒczeniu procesu ustawiania, nale- y nacisnàç dwa razy przycisk MENU albo przycisk OK. 23

24 ZEWN TRZNE èród A AUDIO Zewn trzne êród a audio Na miejsce zmieniacza p yt CD mo na zainstalowaç inne zewn trzne êród o audio, posiadajàce wyjêcie liniowe linia. Takimi êród ami mogà byç na przyk ad przenoêny: odtwarzacz p yt CD, odtwarzacz MiniDisk lub odtwarzacz MP3. W Menu musi zostaç w àczone wejêcie AUX. Celem pod àczenia zewn trznego êród a audio, wymagane jest posiadanie adaptera firmy Blaupunkt (Blaupunkt Nr: ) do nabycia w sieci handlowej, autoryzowanej przez firm Blaupunkt. W àczanie/wy àczanie wejêcia AUX Nale y nacisnàç przycisk MENU. Na wyêwietlaczu wyêwietli si napis MENU Nast pnie nale y naciskaç przycisk albo tyle razy, a na wyêwietlaczu wyêwietli si napis AUX IN OFF (wy àczone) albo AUX IN ON (w àczone). Teraz nale y nacisnàç przycisk albo przycisk, aby funkcj AUX w àczyç (ON) lub wy àczyç (OFF). Po zakoƒczeniu procesu ustawiania nale y nacisnàç przycisk MENU lub przycisk OK. Po prze àczeniu wejêcia AUX na w àczone (ON), mo na je wybieraç za pomocà przycisku SRC. Dane techniczne Wzmacniacz Moc wyjêciowa: Tuner 4 x 25 W sinus wed ug DIN przy 14,4 V 4 x 45 W moc maks. Zakresy fal: FM (UKF): 87,5 108 MHz MW (Fale Êrednie): khz LW (Fale d ugie): khz FM (UKF) Pasmo przenoszenia: Hz Odtwarzacz p yt CD Pasmo przenoszenia: Hz WyjÊcie przedwzmacniacza (Pre-amp Out) 4 kana y: 3 V Czu oêç wejêciowa na wejêciu AUX1: na wejêciu telefon/nawigacja: DANE TECHNICZNE 2 V / 6 kω 10 V / 560 Ω Zastrzegamy sobie mo liwoêç wprowadzania zmian! 24

25 INSTRUKCJA MONTA U PL ZALECENIA DOTYCZÑCE BEZPIECZE STWA W czasie monta u i pod àczania prosimy o przestrzeganie niniejszych zaleceƒ dotyczàcych bezpieczeƒstwa. Od àczyç przewód minusa od akumulatora! Nale y uwzgl dniç i przestrzegaç w tym zakresie zalecenia producenta pojazdu! Przy wierceniu otworów nale y zwracaç uwag, aby nie uszkodziç elementów samochodu. Przekrój przewodu zasilania, dla plusa i minusa, nie mo e byç mniejszy od 1,5 mm 2. Wtyków z àcz od strony pojazdu nie pod àczaç do radia! W aêciwà dla posiadanego pojazdu wiàzk kabli (adapter), mo na zakupiç w autoryzowanej sieci handlowej firmy Blaupunkt. W zale noêci od modelu, w posiadanym pojeêdzie mogà wystàpiç ró nice w stosunku do niniejszego opisu. Za szkody powsta e w wyniku b dnego monta u i/ lub pod àczenia oraz ich nast pstw firma Blaupunkt nie przyjmuje adnej odpowiedzialnoêci. Gdyby niniejsze zalecenia dotyczàce monta u pod àczenia by y nieodpowiednie dla specjalnych wymagaƒ pojazdu, prosimy skontaktowaçsi z fachowcem z autoryzowanej sieci sprzeda y firmy Blaupunkt lub dostawcà pojazdu albo Hotline. 25

26 INSTRUKCJA MONTA U Dostarczone razem z urzàdzeniem elementy do pod àczenia oraz monta u. 1. A B C D E F G 2. C D A Odgiàç mo liwie najwi kszà iloêç zaczepów! 26

27 3. 4. INSTRUKCJA MONTA U Zale ne od marki i typu pojazdu specjalne przewody (adaptery), niezb dne do pod àczenia radioodtwarzacza w posiadanym samochodzie. Mo na je otrzymaçw fachowej sieci handlowej autoryzowanej przez firm BLAUPUNKT. F E Antena 5. Monta /demonta B B

28 INSTRUKCJA MONTA U 7a. C-1 C-2 C-3 C B A A B 1 nc 1 Speaker out RR+ 2 Radio Mute 2 Speaker out RR- 3 nc 3 Speaker out RF+ 4 Permanent +12V 4 Speaker out RF- 5 Aut. antenna 5 Speaker out LF+ 6 nc 6 Speaker out LF- 7 Kl.15/Ignition 7 Speaker out LR+ 8 Ground 8 Speaker out LR- A B 1 wolny 1 WyjÊcie g oênikowe RR+ 2 radio wyciszanie (Mute) 2 WyjÊcie g oênikowe RR- 3 wolny 3 WyjÊcie g oênikowe RF+ 4 akumulator +12V 4 WyjÊcie g oênikowe RF- 5 automatyczna antena 5 WyjÊcie g oênikowe LF+ 6 wolny 6 WyjÊcie g oênikowe LF- 7 zacisk 15/zap on 7 WyjÊcie g oênikowe LR+ 8 masa 8 WyjÊcie g oênikowe LR- Legenda: R prawy L lewy R ty F przód np.: RR = prawy/ ty albo LF = lewy / przód 28

29 INSTRUKCJA MONTA U 7b. C C 1 C 2 C 3 1 Line Out LR 7 Telefon / Navi NF in + 13 CDC-Data - In 2 Line Out RR 8 Telefon / Navi NF in - 14 CDC-Data - Out 3 Line Out Masse / Ground 9 Radio / Navi Mute 15 Permanent +12V 4 Line Out LF 10 FB +12V / RC + 12V V 5 Line Out RF 11 Fernbedienung / Remote Control 17 Bus Masse / GND V Amplifier 12 FB Masse / RC GND 18 AF Masse / GND 19 Line In L 20 Line In R Korektor Wzmacniacz Zdalne sterowanie Telefon n.cz. Zmieniacz p yt CD wejêcie C C 1 C 2 C 3 1 wyjêcie liniowe LR 7 telefon/nawigacja n. cz. wejêcie+ 13 Dane CDC wejêcie 2 wyjêcie liniowe RR 8 telefon/nawigacja n. cz. wejêcie- 14 Dane CDC wyjêcie 3 wyjêcie liniowe masa 9 radio/nawigacja wyciszenie (Mute) 15 akumulator+12v 4 wyjêcie liniowe LF V zdalne sterowanie V 5 wyjêcie liniowe RF 11 zdalne sterowanie 17 Bus masa 6.+12V wzmacniacz 12 zdalne sterowanie masa 18 audio masa 19 wejêcie liniowe L 20 wejêcie liniowe R Legenda: R prawy L lewy R ty F przód np.: RR = prawy/ ty albo LF = lewy / przód 29

30 8. INSTRUKCJA MONTA U 12V (max. 150 ma) 4 Ohm 4 Ohm 4 Ohm 4 Ohm Kl V Radio Mute (low) Legenda: Relais przekaênik Amplifier wzmacniacz Radio Mute (low) wyciszanie radia telefonem (poziom niski) 30 Zastrzegamy sobie mo liwoêç wprowadzania zmian!

31 Mi dzynarodowe numery serwisów Polska: Telefon: (022) , Fax: (022) Hotline: ul. Poleczki Warszawa Tel.: (022) Fax: (022) Zastrzegamy sobie mo liwoêç wprowadzania zmian! B dy w druku zastrze one. INSTRUKCJA NR 338
