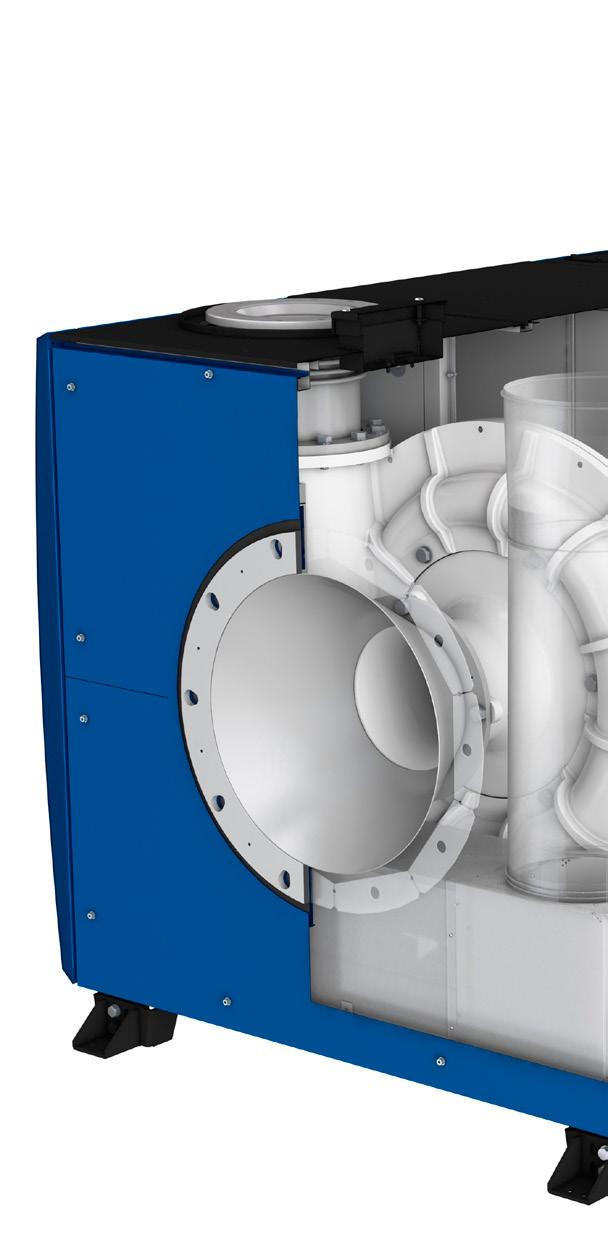

1 Dmuchawy promieniowe HST 40

2 Zastosowania Dmuchawy promieniowe HST40 są przeznaczone do: Napowietrzania ścieków Układów flotacji Dostarczania powietrza do procesów spalania Procesów odsiarczania Połączenie silnika z magnesami stałymi ze sterowanymi cyfrowo łożyskami elektromagnetycznymi, sprawia że dmuchawa HST 40 oferuje najwyższą sprawność pracy i najlepszą efektywność energetyczna w swojej klasie. Montowane od 20 lat dmuchawy Sulzer udowodniły swoją niezawodność oraz jakość wykonania. Dmuchawy w 100% wolne od oleju i chłodzone powietrzem gwarantują bezpieczną wieloletnią eksploatację systemów napowietrzania. 1 Najwyższa sprawność dmuchaw HST 40 oznacza następujące oszczędności: najniższe zużycie energii, minimalne koszty eksploatacji i serwisu, wysoką niezawodność i bezawaryjna pracę, oraz nielimitowaną ilość cykli pracy rzeczywiście bezstycznych łożysk. Wybierając dmuchawy HST 40 wspierasz środowisko naturalne przyczyniając się do zmniejszenia śladu węglowego i redukcji emisji CO

3 Cechy i zalety 1 Wysoka sprawność całkowita Połączenie doskonałego projektu, sprawności energetycznej komponentów oraz niskich kosztów eksploatacji 4 2 Cicha praca Zintegrowana obudowa dźwiękoizolacyjna i zabudowane tłumiki hałasu Cicha praca to komfort pracy eksploatacji i niska emisja hałasu do otoczenia i środowisk 3 Łożyskowanie magnetyczne Unikalne rozwiązanie łączące wysoką sprawność z niezawodnością, stabilna pracą i żywotnością Łożyska mają nielimitowaną ilość cykli i pozwalają na ciągły monitoring stanu układu napędowego 5 4 Kompaktowa budowa Łatwość podłączenia do istniejących instalacji Niewielkie wymiary to możliwość zabudowy również w miejsce starych dmuchaw, to również niskie koszty z uwagi na zmniejszenie kubatury projektowanych stacji dmuchaw 5 Całkowicie chłodzona powietrzem Dmuchawa niezależnie od mocy silnika chłodzona powietrzem bez dodatkowych układów zewnętrznego chłodzenia wodnego czy wentylatorów pomocniczych 3

4 Technologia High-Speed (HST) Dmuchawy promieniowe Sulzer wyznaczyły nowy kierunek rozwoju szybkoobrotowych dmuchaw odśrodkowych z łożyskami dynamicznymi. Dmuchawy HST są produkowane od ponad 20 lat i swoją codzienną eksploatacją potwierdzają oferowaną niezawodność i wysoką jakość wykonania w tysiącach aplikacji na całym świecie. Tylko jeden element ruchomy Tradycyjne dmuchawy promieniowe składają się z setek ruchomych elementów. Dmuchawy Sulzer mają tylko jedną ruchomą część: pojedynczy wał napędowy na którym jest zamontowany wirnik sprężający, rotor silnika oraz wirnik układu chodzenia. Taka konstrukcja nie wymaga stosowania dodatkowych skomplikowanych dyfuzorów wylotowych czy kierownic regulacyjnych. Brak kontaktu to brak tarcia. Łożyska elektromagnetyczne pracują bezstycznie w pełnym zakresie również podczas startu i hamowania. To jedyne łożyska które gwarantują całkowity brak start mechanicznych i wieloletnią pracę przerywaną bez zużycia bieżni i udarów mechanicznych łożysk. Łożyskowanie elektromechaniczne zapewnia również ciągłą kontrolę pracy i pozwalają na utrzymanie stałej sprawności pracy układu poprzez układ korekcji do pozycji optymalnej. Po podaniu zasilania wał dmuchawy jest podnoszony i lewituje utrzymywany siłą magnetyczną w trybie gotowości. Gdy pojawia się sygnał start dmuchawa natychmiast zaczyna pracę bez czasu potrzebnego na rozpędzenie na ślizgowej bieżni np. łożyska powietrznego. Nie zachodzi tu zużycie mechaniczne elementów. Tak samo po podaniu sygnału stop dmuchawa wytraca prędkość a wał pozostaje w zawieszeniu co zapobiega zjawisku wybiegu na ślizgu łożysku i jego zużyciu. Dzięki takiej pracy łożyska nie wymagają okresowej wymian po zadanej ilości cykli pracy. Stały monitoring parametrów pracy Unikalną cechą stosowania łożysk magnetycznych z cyfrowym kontrolerem jest możliwość ciągłej kontroli i korekty parametrów pracy dmuchawy. To maksymalny poziom ochrony, który pozwala na prewencyjną korektę nastaw lub zatrzymanie maszyny zanim ulegnie uszkodzeniu. Ta cecha pozwala również na utrzymanie stałej najwyższej sprawności dmuchawy w okresie jej eksploatacji. Wolna od wibracji Stała 3 osiowa kontrola pracy wału pozwala na dowolna kompensację odchyleń i pracę całkowicie wolną od wibracji. Gdy podczas pracy dojdzie do zaburzenia pracy, układ dynamicznej kontroli pozycji kompensuje to zaburzenie odpowiednio dawkując właściwa siłę pracy łożysk. Takie zabezpieczenie znacznie wydłuża niezawodność układu napędowego i obniża poziom emitowanego hałasu. Bez chłodziw i olejów Nasza technologia HST jest w 100% chłodzona powietrzem. Unikalny projekt układu chłodzenia powietrzem nie wymaga stosowania dodatkowych wymienników, chłodnic czy układów chłodzenia wodnego falowników. Łożyska magnetyczne są bezkontaktowe co wyeliminowało całkowicie układy smarowania. W dmuchawach HST zawsze nie ma żadnych olejów czy smarów. Nie ma tez układów smarowania ciśnieniowego, podgrzewania i chłodzenia oleju oraz jego filtrów. Konstrukcja całkowicie bezolejowa jest bezpieczna dla obsługi, systemów napowietrzania i środowiska. Łożysko magnetyczne wyeliminowało fizyczny kontakt między komponentami dmuchawy. 4

5 Wirnik 2 Uszczelnienie labiryntowe 3 Łożysko magnetyczne 4 Silnik stałomagnetyczny 5 Łożysko magnetyczne 6 Wirnik układu chłodzenia Prekursor technologii szybkoobrotowych Pierwsza dmuchawa HST została dostarczona w 1996 r. Była to pierwsza dmuchawa promieniowa niskiego ciśnienia z szybkoobrotowym układem napędowym. Ostatnie 20 lat doświadczeń i badań pozwala firmie Sulzer na produkcję coraz doskonalszych dmuchaw HST. Najwyższa sprawność silnika Dmuchawa jest napędzana specjalnie zaprojektowanym dla niej synchronicznym silnikiem z magnesami stałymi. Doskonały projekt i zastosowane materiały pozwalają na uzyskanie najwyższej elektrycznej sprawności układu. 5

6 Dmuchawy promieniowe HST 40 Ropa i gaz Przemysł petrochemiczny Produkcja energii Papiernie Przemysł ogólny Przemysł chemiczny Woda i ścieki Dane dmuchaw Zakres wydajności Nm 3 /h Nadciśnienie Moc znam. Prąd znam. (400 V) Napięcie zasil. Częstotliwość Klasa izolacji Zabezpieczenia termiczne Poziom emisji hałasu kpa kw A V Hz IP33D PT db Zakres wydajności p (kpa) 90 p (kpa) HST L HST L HST L 60 HST H HST H HST H 40 4,000 6,000 8,000 10,000 Q v (Nm 3 /h) 12,000 14,000 16,000 18, ,000 6,000 8,000 10,000 Q v (Nm 3 /h) 12,000 14,000 16,000 18,000 Wykonanie materiałowe Element Wirnik Obudowa ślimakowa Rama silnika Obudowa Material Wysokogatunkowy wysokowytrzymały stop aluminium Stop aluminium Stop aluminium Stal zabezpieczona przed korozją 6

7 Robimy to co mówimy Współpraca z klientem Jesteśmy rzetelnym partnerem Zapewniamy wysoki poziom usług Zapewniamy najlepsze wsparcie techniczne na rynku Zaangażowani pracownicy Działamy odpowiedzialnie Jesteśmy otwarci i profesjonalni Pracujemy zespołowo Doskonałość w działaniu Skupiamy się na wynikach Podejmujemy inicjatywę i działamy w ramach ustalonych procedur Działamy bezpiecznie Światowy specjalista na wyciągnięcie ręki Sulzer obsługuje klientów na całym świecie poprzez sieć ponad 150 zakładów produkcyjnych i serwisowych ma również duży wkład na rynkach wschodzących. Siedziba Sulzer, Winterthur, Szwajcaria 7

8 E10314 pl , Copyright Sulzer Ltd 2017 Niniejsza broszura stanowi główną prezentację. Zapisy nie stanowią żadnych poręczeń lub gwarancji. Wszelkich informacji dotyczących gwarancji i poręczeń możemy udzielić po otrzymaniu zapytania. Dokumentacja techniczno-ruchowa zostanie przekazana oddzielnie. Wszystkie informacje zawarte w niniejszym dokumencie mogą bez uprzedzenia ulec zmianie.
