1 Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn Wysoka ABB Title wydajność Lorem Ipsum i kompaktowa dolor sit budowa Possible Subtitle

2 Połącz zalety najdokładniejszego sterowania silnikiem elektrycznym i technologii reluktancyjnej Nasz napęd wyposażony w najnowocześniejszą technikę bezpośredniego sterowania momentem może z łatwością zostać zintegrowany z Twoją maszyną, oferując przy tym dużą elastyczność przy projektowaniu i sterowanie jakiego potrzebujesz. Synchroniczne silniki reluktancyjne (SynRM) posiadają zalety silnika z magnesami trwałymi, zachowując przy tym przystępną cenę, niewielkie koszty eksploatacji i łatwość w serwisowaniu, co jest z kolei charakterystyczne dla silników indukcyjnych. Wybierz odpowiedni dla siebie pakiet Pakiet z silnikiem SynRM klasy IE4 dla osiągnięcia wyższej sprawności Pakiet z silnikiem SynRM o wysokiej wydajności (HO) dla kompaktowej konstrukcji maszyny Zalety SynRM Brak magnesów trwałych Niska temperatura wirnika Łożyska o dużej niezawodności Nieskomplikowane czynności serwisowe Pakiety SynRM dla zastosowania w szerokim spektrum aplikacji Zaprojektowane by zastąpić silniki indukcyjne i silniki z magnesami trwałymi w aplikacjach wymagających regulowanej prędkości obrotowej Typowe aplikacje to: pompy, wentylatory, kompresory, wytłaczarki, przenośniki, mieszalniki, separatory i wiele innych 2 Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn Napędy ABB

3 Doskonała jakość sterowania Bezczujnikowe, synchroniczne sterowanie silnikiem zapewnia dokładną kontrolę prędkości Precyzyjne sterowanie momentem napędowym w całym zakresie prędkości silnika Cechy napędów ACS850 Certyfikowana funkcja Sate torque off (STO) w standardzie Wyjmowalny moduł pamięci Sterowanie wieloma rodzajami silników elektrycznych, w tym silnikami SynRM Zdobywca nagrody 2011 Automation Award Oscarów w branży automatyki Pakiet napędowy SynRM zdobył główną nagrodę podczas targów SPS/IPC/ DRIVES w Norymberdze w Niemczech. Napędy ABB Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn 3

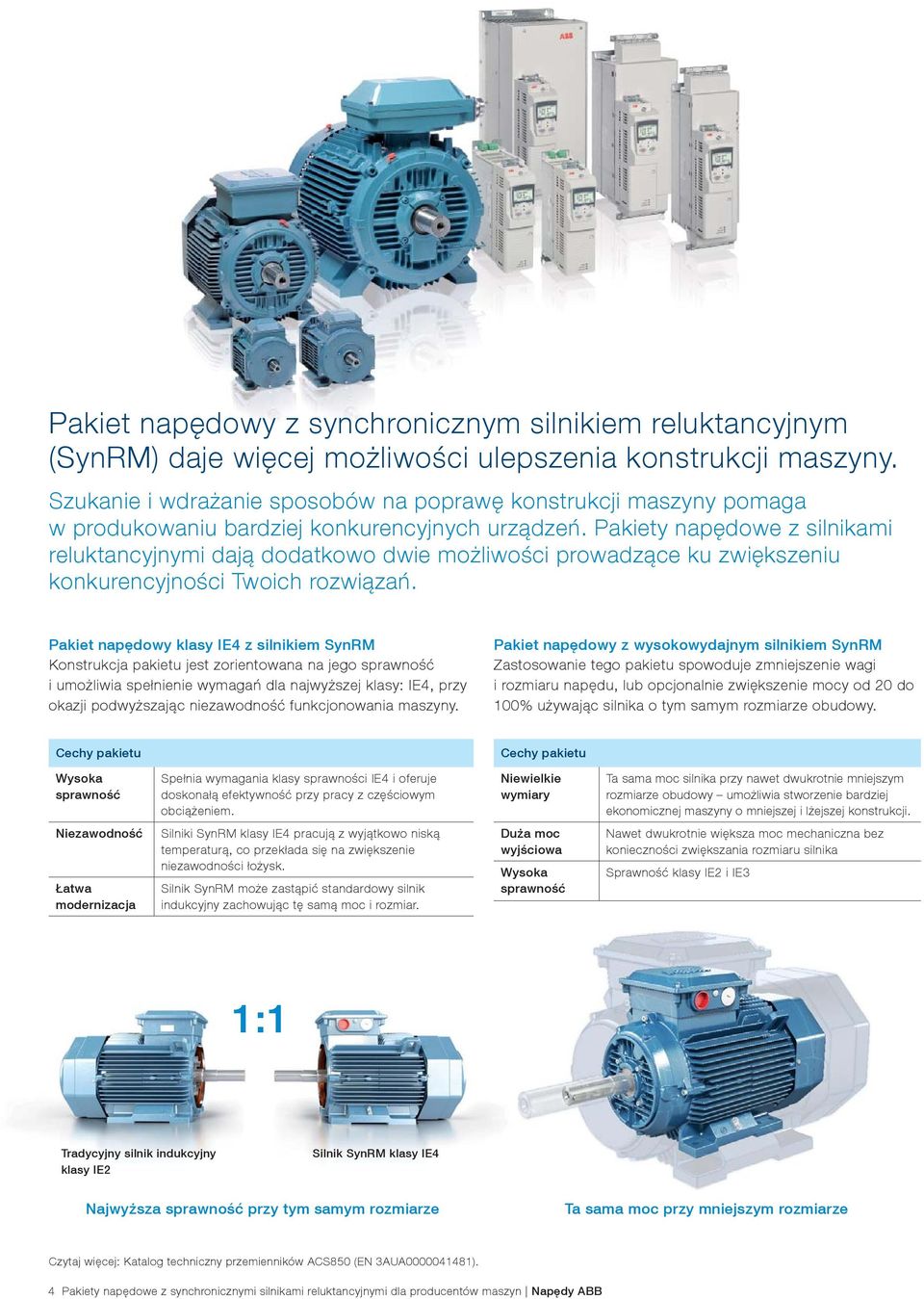

4 Pakiet napędowy z synchronicznym silnikiem reluktancyjnym (SynRM) daje więcej możliwości ulepszenia konstrukcji maszyny. Szukanie i wdrażanie sposobów na poprawę konstrukcji maszyny pomaga w produkowaniu bardziej konkurencyjnych urządzeń. Pakiety napędowe z silnikami reluktancyjnymi dają dodatkowo dwie możliwości prowadzące ku zwiększeniu konkurencyjności Twoich rozwiązań. Pakiet napędowy klasy IE4 z silnikiem SynRM Konstrukcja pakietu jest zorientowana na jego sprawność i umożliwia spełnienie wymagań dla najwyższej klasy: IE4, przy okazji podwyższając niezawodność funkcjonowania maszyny. Pakiet napędowy z wysokowydajnym silnikiem SynRM Zastosowanie tego pakietu spowoduje zmniejszenie wagi i rozmiaru napędu, lub opcjonalnie zwiększenie mocy od 20 do 100% używając silnika o tym samym rozmiarze obudowy. Cechy pakietu Cechy pakietu Wysoka sprawność Spełnia wymagania klasy sprawności IE4 i oferuje doskonałą efektywność przy pracy z częściowym obciążeniem. Niewielkie wymiary Ta sama moc silnika przy nawet dwukrotnie mniejszym rozmiarze obudowy umożliwia stworzenie bardziej ekonomicznej maszyny o mniejszej i lżejszej konstrukcji. Niezawodność Łatwa modernizacja Silniki SynRM klasy IE4 pracują z wyjątkowo niską temperaturą, co przekłada się na zwiększenie niezawodności łożysk. Silnik SynRM może zastąpić standardowy silnik indukcyjny zachowując tę samą moc i rozmiar. Duża moc wyjściowa Wysoka sprawność Nawet dwukrotnie większa moc mechaniczna bez konieczności zwiększania rozmiaru silnika Sprawność klasy IE2 i IE3 1:1 Tradycyjny silnik indukcyjny klasy IE2 Silnik SynRM klasy IE4 Najwyższa sprawność przy tym samym rozmiarze Ta sama moc przy mniejszym rozmiarze Czytaj więcej: Katalog techniczny przemienników ACS850 (EN 3AUA ). 4 Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn Napędy ABB

5 Potrzebujesz więcej momentu? Pakiet napędowy z silnikiem SynRM jest w stanie wytworzyć pełen moment napędowy przy zerowej prędkości i umożliwia niezwykle dokładne sterowanie momentem w całym zakresie prędkości. Wysoki moment rozruchowy podczas startu nawet zimnego silnika może zostać osiągnięty, przez krótki czas, bez konieczności przewymiarowywania napędu. Pakiet przemiennika i silnika SynRM może zostać również dobrany tak by zapewnić wyższy moment i by mógł pracować z prędkościami wyższymi niż znamionowa. Torque % 250 ~ Forced cooling Standard overload dimensioning, DriveSize tool Self cooling Continuous loadability Consult ABB for dimensioning ~200 Speed % Typowa charakterystyka momentu silnika SynRM Zweryfikowana sprawność pakietu napędowego SynRM Sprawność pakietów napędowych z silnikami SynRM została zmierzona w celu weryfikacji efektywności całego systemu, a nie tylko jego poszczególnych komponentów. Pomiary zostały przeprowadzane dla całego zakresu prędkości, w celu zapewnienia realnych danych na temat sprawności systemu w każdym punkcie pracy. Tradycyjny silnik indukcyjny klasy IE2 Straty Silnik SynRM klasy IE4 100% Przykład czasu zwrotu z inwestycji porównując pakiety o sprawności IE2 i IE4. Inwestycja w pakiet napędowy o najwyższej klasie sprawności IE4 może zwrócić się nawet w jeden rok. W poniższej tabeli przedstawiono czasy zwrotu nakładów dla pakietu IE4. Średnia moc: 80% Cena energii: 0.12 /kwh Różnica w sprawności bazuje na wartościach limitów określonych dla klas IE2 i IE4 Pakiet silnika SynRM klasy IE4 z przemiennikiem ACS850 I 2 R Wirnik Inne 60% Inne Dane silnika praca przez 8,000 godzin rocznie praca przez 4,000 godzin rocznie I 2 R Stojan I 2 R Stojan 37 kw, 1500 obr./min 1.6 roku 3.2 lat 160 kw, 1000 obr./min 1.0 rok 2.1 lat Silnik SynRM klasy IE4 pozwala na zredukowanie strat nawet do 40% Moment obciążenia [%] Moment obciążenia [%] Prędkość silnika [%] Prędkość silnika [%] Sprawność pakietu z silnikeim SynRM klasy IE4 (37 kw 1500 obr./min) Sprawność pakietu z wysokowydajnym silnikiem SynRM (40 kw 1500 obr./min) Napędy ABB Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn 5

6 Pakiet napędowy z silnikiem SynRM klasy IE4 Dane techniczne Dane odnoszące się do konstrukcji mechanicznej oraz kody opcji silników z rodziny M3BL bazują na silnikach M3BP. Wykonanie w klasie ochrony IP55, chłodzenie IC411, klasa izolacji F, klasa przyrostu temperatury B. Dane silnika podane z uwzględnieniem zasilania go z przemiennika częstotliwości ACS850. Wydajność przy prędkości znamionowej Prędkość Częstotliwość Moc kw Typ silnika Kod produktu n N r/min f el Hz 3000 obr./min Napięcie zasilania: 400 V Sprawność silnika zasilanie z VSD Prąd I N A Moment znam. T N Nm Krotność Bezwładnomomentu ść T OL/ J kgm 2 T N Waga m kg Sugerowany przemiennik ACS850 (aplikacja typu: pompa, wentylator*) 11 M3BL 160 MLA 4 3GBL _SC ACS A-5 15 M3BL 160 MLB 4 3GBL _SC ACS A M3BL 160 MLC 4 3GBL _SC ACS A-5 22 M3BL 180 MLA 4 3GBL _SC ACS A-5 30 M3BL 200 MLA 4 3GBL _SC ACS A-5 37 M3BL 200 MLB 4 3GBL _SC ACS A-5 45 M3BL 225 SMA 4 3GBL _SC ACS A-5 55 M3BL 225 SMF 4 3GBL _SC ACS A obr./min Napięcie zasilania: 400 V 11 M3BL 160 MLA 4 3GBL _SC ACS A-5 15 M3BL 160 MLB 4 3GBL _SC ACS A M3BL 180 MLA 4 3GBL _SC ACS A-5 22 M3BL 200 MLF 4 3GBL _SC ACS A-5 30 M3BL 200 MLA 4 3GBL _SC ACS A-5 37 M3BL 250 SMF 4 3GBL _SC ACS A-5 45 M3BL 250 SMG 4 3GBL _SC ACS A-5 55 M3BL 250 SMA 4 3GBL _SC ACS A-5 75 M3BL 280 SMA 4 3GBL _DC ACS A-5 90 M3BL 280 SMB 4 3GBL _DC ACS A M3BL 280 SMC 4 3GBL _DC ACS A M3BL 315 SMA 4 3GBL _DC ACS A M3BL 315 SMB 4 3GBL _DC ACS A M3BL 315 SMC 4 3GBL _DC ACS A M3BL 315 MLA 4 3GBL _DC ACS A M3BL 315 LKA 4 3GBL _DC ACS A M3BL 315 LKC 4 3GBL _DC ACS A obr./min Napięcie zasilania: 400 V 7.5 M3BL 160 MLA 4 3GBL _SC ACS A-5 11 M3BL 160 MLB 4 3GBL _SC ACS A-5 15 M3BL 200 MLF 4 3GBL _SC ACS A M3BL 200 MLA 4 3GBL _SC ACS A-5 22 M3BL 200 MLB 4 3GBL _SC ACS A-5 30 M3BL 250 SMF 4 3GBL _SC ACS A-5 37 M3BL 250 SMA 4 3GBL _SC ACS A-5 45 M3BL 280 SMA 4 3GBL _DC ACS A-5 55 M3BL 280 SMB 4 3GBL _DC ACS A-5 75 M3BL 280 SMC 4 3GBL _DC ACS A-5 75 M3BL 315 SMA 4 3GBL _DC ACS A-5 90 M3BL 315 SMB 4 3GBL _DC ACS A M3BL 315 SMC 4 3GBL _DC ACS A M3BL 315 MLA 4 3GBL _DC ACS A M3BL 315 LKA 4 3GBL _DC ACS A M3BL 315 LKC 4 3GBL _DC ACS A-5 * Skonsultuj się z przedstawicielem ABB w celu doboru silnika i przemiennika do aplikacji o innym charakterze obciążenia. 6 Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn Napędy ABB

7 Pakiet napędowy z wysokowydajnym silnikiem SynRM Dane techniczne Dane odnoszące się do konstrukcji mechanicznej oraz kody opcji silników z rodziny M3AL bazują na silnikach M3AA, a dane silników z rodziny M3BL na silnikach M3BP. Wykonanie w klasie ochrony IP55, chłodzenie IC411, klasa izolacji F, klasa przyrostu temperatury F. Dane silnika podane z uwzględnieniem zasilania go z przemiennika ACS850. Wydajność przy prędkości znamionowej Wydajność przy prędkości maks. Prędkość wość ść siln. 370 V znam. momentu kość znam. momentu dność Częstotli- Sprawno- Prąd Moment Krotność Moc Pręd- Moment Krotność Bezwła- Waga Moc n N f el zasilanie z I N T N T OL/ P n max T 2 T OL/ J m kw Typ silnika Kod produktu r/min Hz VSD A Nm T N kw r/min Nm T 2 kgm 2 kg 3000 obr./min Napięcie zasilania: 400 V Sugerowany przemiennik ACS850 (aplikacja typu: pompa, wentylator*) 1.5 M3AL 90 L 4 3GAL _SB ACS A M3AL 90 LA 4 3GAL _SB ACS A0-5 3 M3AL 90 LB 4 3GAL _SB ACS A0-5 4 M3AL 90 LC 4 3GAL _SB ACS A M3AL 90 LDA 4 3GAL _SB ACS A M3AL 100 LB 4 3GAL _SB ACS A-5 11 M3AL 112 MB 4 3GAL _SB ACS A-5 15 M3AL 132 SMB 4 3GAL _SB ACS A M3AL 132 SMC 4 3GAL _SB ACS A-5 22 M3AL 132 SMD 4 3GAL _SB ACS A-5 30 M3AL 132 SME 4 3GAL _SB ACS A-5 37 M3AL 132 SMF 4 3GAL _SB ACS A-5 33 M3BL 160 MLB 4 3GBL _SB ACS A-5 40 M3BL 160 MLC 4 3GBL _SB ACS A-5 45 M3BL 160 MLE 4 3GBL _SB ACS A-5 62 M3BL 200 MLA 4 3GBL _SB ACS A-5 72 M3BL 200 MLC 4 3GBL _SB ACS A-5 97 M3BL 250 SMA 4 3GBL _SB ACS A M3BL 250 SMB 4 3GBL _SB ACS A M3BL 250 SMC 4 3GBL _SB ACS A obr./min Napięcie zasilania: 400 V 25 M3BL 160 MLB 4 3GBL _SB ACS A-5 31 M3BL 160 MLC 4 3GBL _SB ACS A-5 39 M3BL 160 MLE 4 3GBL _SB ACS A-5 44 M3BL 200 MLA 4 3GBL _SB ACS A-5 62 M3BL 200 MLC 4 3GBL _SB ACS A-5 88 M3BL 250 SMA 4 3GBL _SB ACS A-5 98 M3BL 250 SMB 4 3GBL _SB ACS A M3BL 250 SMC 4 3GBL _SB ACS A M3BL 280 SMA 4 3GBL _DB ACS A M3BL 280 SMB 4 3GBL _DB ACS A M3BL 280 SMC 4 3GBL _DB ACS A obr./min Napięcie zasilania: 400 V 1.1 M3AL 90 LA 4 3GAL _SB ACS A M3AL 90 LB 4 3GAL _SB ACS A M3AL 90 LDA 4 3GAL _SB ACS A0-5 3 M3AL 100 LB 4 3GAL _SB ACS A0-5 4 M3AL 100 LDA 4 3GAL _SB ACS A M3AL 112 MB 4 3GAL _SB ACS A M3AL 132 SMB 4 3GAL _SB ACS A-5 11 M3AL 132 SMC 4 3GAL _SB ACS A-5 15 M3AL 132 SME 4 3GAL _SB ACS A M3AL 132 SMF 4 3GAL _SB ACS A-5 17 M3BL 160 MLB 4 3GBL _SB ACS A-5 20 M3BL 160 MLC 4 3GBL _SB ACS A-5 25 M3BL 160 MLE 4 3GBL _SB ACS A-5 33 M3BL 200 MLA 4 3GBL _SB ACS A-5 40 M3BL 200 MLC 4 3GBL _SB ACS A-5 71 M3BL 250 SMA 4 3GBL _SB ACS A-5 86 M3BL 250 SMB 4 3GBL _SB ACS A-5 97 M3BL 250 SMC 4 3GBL _SB ACS A M3BL 280 SMA 4 3GBL _DB ACS A M3BL 280 SMB 4 3GBL _DB ACS A M3BL 280 SMC 4 3GBL _DB ACS A M3BL 315 SMA 4 3GBL _DB ACS A M3BL 315 SMB 4 3GBL _DB ACS A M3BL 315 SMC 4 3GBL _DB ACS A M3BL 315 MLA 4 3GBL _DB ACS A M3BL 315 MLB 4 3GBL _DB ACS A M3BL 315 LKA 4 3GBL _DB ACS A M3BL 315 LKC 4 3GBL _DB ACS A-5 * Skonsultuj się z przedstawicielem ABB w celu doboru silnika i przemiennika do aplikacji o innym charakterze obciążenia. Napędy ABB Pakiety napędowe z synchronicznymi silnikami reluktancyjnymi dla producentów maszyn 7

8 Więcej informacji Skontaktuj się z lokalnym przedstawicielem ABB aby uzyskać więcej informacji lub odwiedź strony: Copyright 2014 ABB. Wszelkie prawa zastrzeżone. Dane techniczne mogą ulec zmianie bez powiadomienia. Film ABB SynRM 3AUA REV D PL #17078
