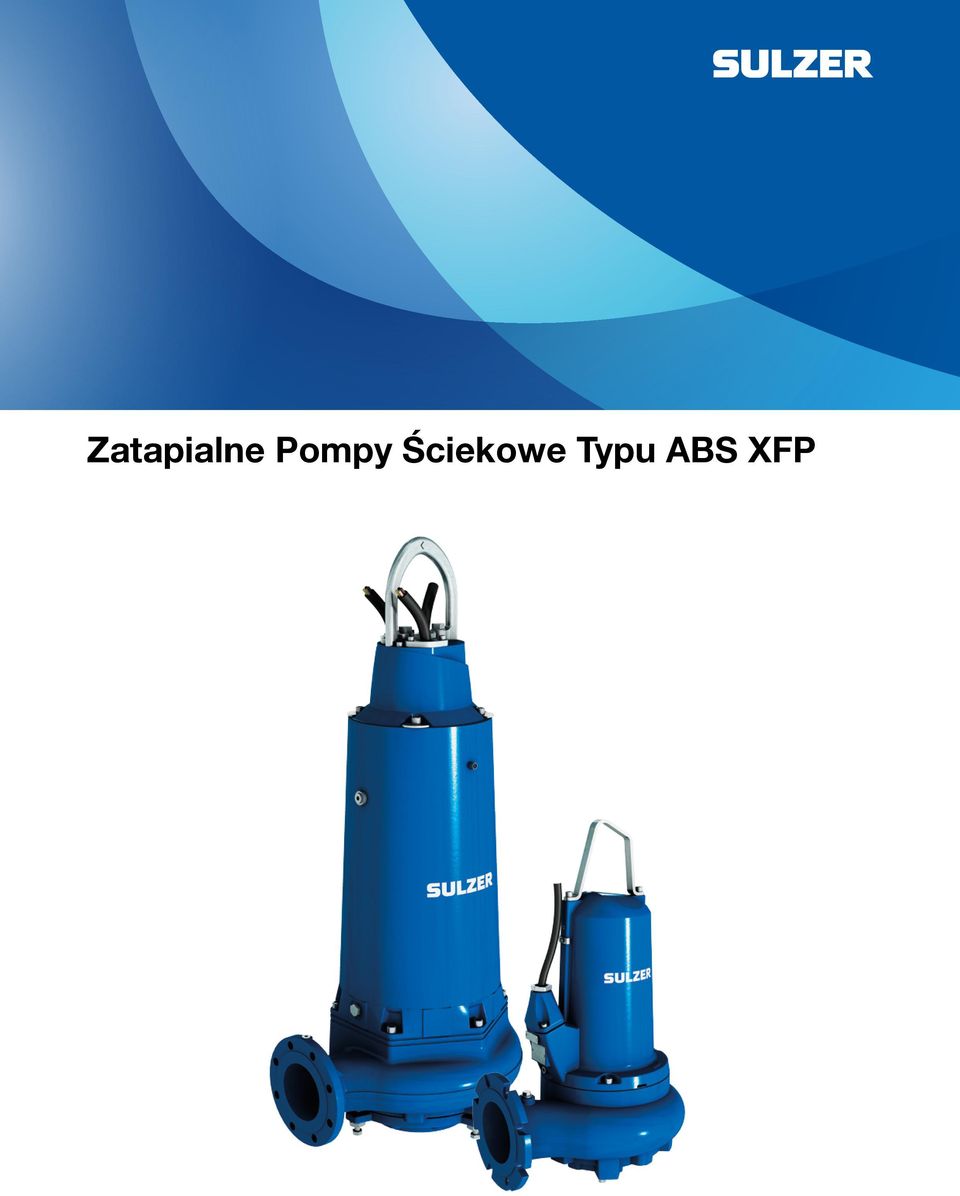

1 Zatapialne Pompy Ściekowe Typu ABS XFP

2 Zastosowanie Zatapialne pompy ściekowe typu ABS XFP z silnikami o sprawności klasy premium IE3 są przeznaczone do tłoczenia ścieków komunalnych i przemysłowych. Standardowo w wykonaniu przeciwwybuchowym Ex d IIB T4 / ATEX II 2GK. Dla pomp PE4 do PE6 jako opcja. Zgodne z normami ATEX, FM i CSA Stosowane do pompowania wody czystej i ścieków Stosowane do pompowania ścieków z osadem oraz ścieków mocno zanieczyszczonych Stosowane do pompowania ścieków zawierających części stałe i włókniste Stosowane do pompowania przemysłowej wody surowej Stosowane w kanalizacji komunalnej, deszczowej oraz do tłoczenia wód burzowych Sprawność klasy Premium Wysoka sprawność silnika oraz hydrauliki w pompach XFP przynosi następujące korzyści: Niższe koszty zużycia energii Niższe koszty eksploatacji Niższe koszty konserwacji Zmniejszone ryzyko przerw spowodowanych awariami i blokowaniem pomp Większe oszczędności oznaczają zdrowsze środowisko, poprzez zmniejszenie emisji dwutlenku węgla oraz ryzyka szkodliwych podtopień. Pompy XFP sprawiają, że Wasze działania stają się bardziej konkurencyjne, jednocześnie przyczyniając się do ochrony środowiska naturalnego. Sposób Instalacji Dopasowany do Każdych Potrzeb Aby spełnić praktycznie wszystkie wymagania Klienta zatapialne pompy typu XFP mogą być instalowane w następujący sposób: Instalacja zatapialna na stopie sprzęgającej Instalacja zatapialna przenośna Instalacja sucha pionowa Instalacja sucha pozioma

3 Cechy i Korzyści Wynikające z Zastosowanej Hydrauliki 1 Wszechstronny zakres wirników Contrablock Plus Specjalnie zaprojektowane tak, aby sprostać wysokim wymaganiom takim jak zmniejszenie zużycia wody i tłoczenie ścieków mocno zanieczyszczonych i o dużej zawartości ciał stałych Niezawodne i efektywne wirniki jedno i wielo-łopatkowe. Odporne na blokowanie dzięki dużemu swobodnemu przelotowi ciał stałych, min. 75 mm Optymalna równowaga pomiędzy liczbą łopatek wirnika i doskonałą sprawnością tłoczenia cząstek stałych, dzięki przeprowadzeniu obszernych badań i testów wykorzystujących obliczeniową mechanikę płynów Wiodąca na rynku sprawność bez strat wynikających z tłoczenia materiałów włóknistych i części stałych 2 Regulowana płyta dolna ze specjalnym spiralnym rowkiem Znaczne oszczędności energii w całym okresie eksploatacji Gwarancja swobodnej pracy urządzenia, bez blokowania hydrauliki Regulacja płyty dolnej przywraca sprawność pompy Utrzymanie wysokiej wydajności hydraulicznej przez cały okres eksploatacji 3 Podwójny korpus spiralny dla pomp z króćcem tłocznym większym od DN 400 Zmniejsza siły promieniowe i ugięcie wału Maksymalna żywotność łożysk i uszczelnienia wału zmniejsza koszty eksploatacji Podwójne uszczelnienie mechaniczne Węglik krzemu / węglik krzemu (SiC/SiC) zapewnia maksymalną odporność na materiały ścierne Zabezpieczenie uszczelnienia zmniejsza koszty eksploatacji SiC/SiC jest chemicznie odporny na ścieki i może być stosowany w aplikacjach przemysłowych 6 5 Wytrzymały wał ze stali nierdzewnej Maksymalne ugięcie wału w miejscu dolnego uszczelnienia nie może przekroczyć 0.05 mm 6 Wytrzymałe łożyska Obliczeniowa trwałość min godzin dla pomp o mocy do 9kW i godzin dla pomp o mocy większej niż 11kW Zatapialne silniki o sprawności klasy premium (IE3) zgodne z normą IEC PE3-6

4 Zatapialne Silniki o Sprawności Klasy Premium (IE3) Sulzer jako pierwsza firma na świecie zaoferował zatapialne silniki o sprawności klasy Premium IE3, w celu osiągnięcia równowagi pomiędzy niezawodnością urządzenia, a zużyciem energii. Zatapialne pompy ściekowe typu ABS XFP wykorzystują najwyższej sprawności silniki Premium IE3 i wirniki typu Contrablock Plus, dzięki temu są to pompy o najwyższej sprawności na rynku. Zgodne z normą IEC Zapewniają niskie koszty pracy urządzenia poprzez oszczędność energii i redukcję emisji dwutlenku węgla oraz wydłużenie cyklu życia poprzez niski przyrost temperatury uzwojeń. Przeznaczone są do współpracy z przemiennikiem częstotliwości (VFD). Silniki zgodne z normami ATEX, FM i CSA. Zestawienie Mocy Silnika dla Pomp PE1 PE6 Liczba pól Moc znamionowa silnika P 2 PE1 PE2 PE3 PE4 PE5 PE6 50 Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz Hz

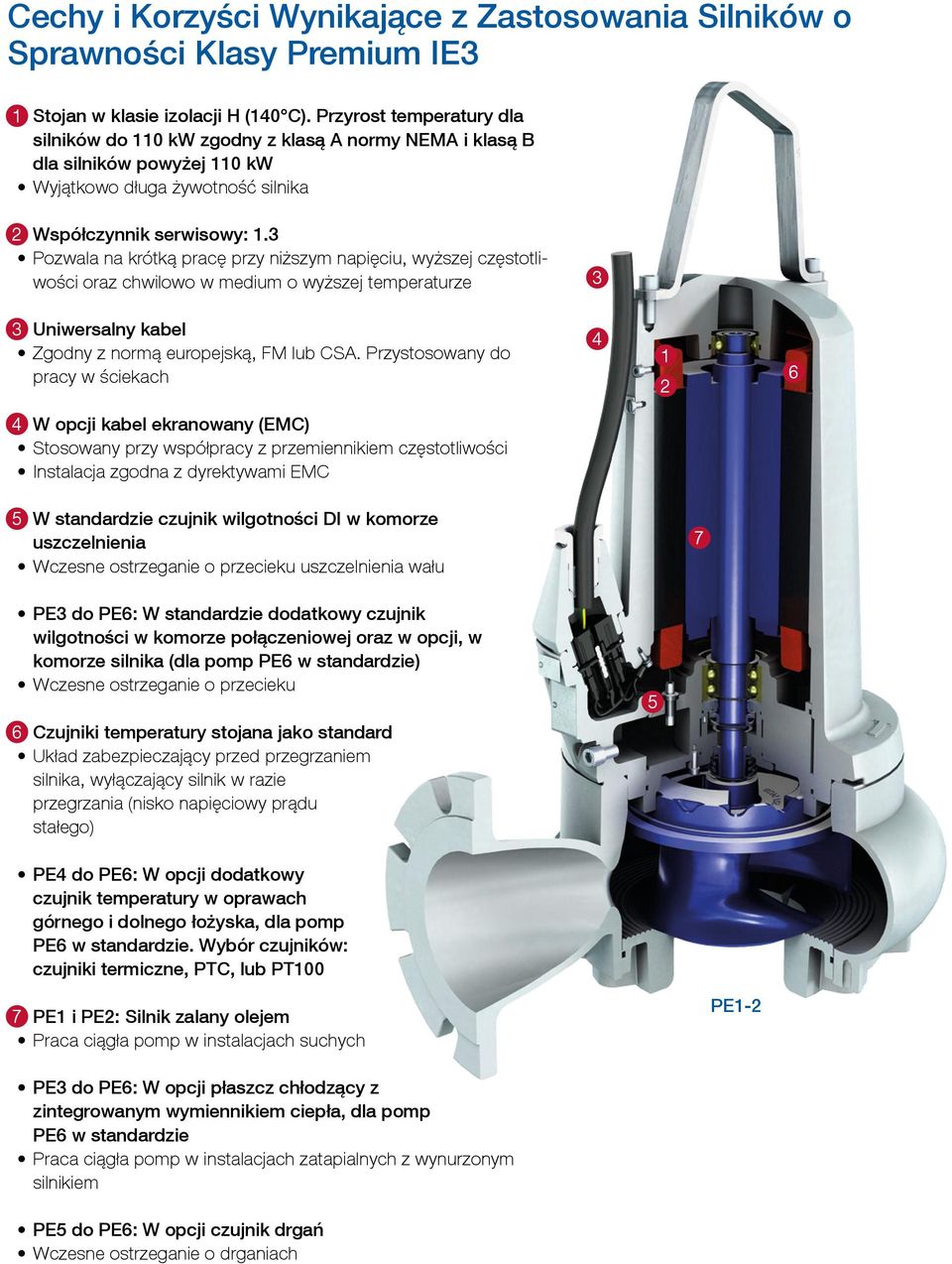

5 Cechy i Korzyści Wynikające z Zastosowania Silników o Sprawności Klasy Premium IE3 1 Stojan w klasie izolacji H (140 C). Przyrost temperatury dla silników do 110 kw zgodny z klasą A normy NEMA i klasą B dla silników powyżej 110 kw Wyjątkowo długa żywotność silnika 2 Współczynnik serwisowy: 1.3 Pozwala na krótką pracę przy niższym napięciu, wyższej częstotliwości oraz chwilowo w medium o wyższej temperaturze 3 3 Uniwersalny kabel Zgodny z normą europejską, FM lub CSA. Przystosowany do pracy w ściekach W opcji kabel ekranowany (EMC) Stosowany przy współpracy z przemiennikiem częstotliwości Instalacja zgodna z dyrektywami EMC 5 W standardzie czujnik wilgotności DI w komorze uszczelnienia Wczesne ostrzeganie o przecieku uszczelnienia wału 7 PE3 do PE6: W standardzie dodatkowy czujnik wilgotności w komorze połączeniowej oraz w opcji, w komorze silnika (dla pomp PE6 w standardzie) Wczesne ostrzeganie o przecieku 6 Czujniki temperatury stojana jako standard Układ zabezpieczający przed przegrzaniem silnika, wyłączający silnik w razie przegrzania (nisko napięciowy prądu stałego) 5 PE4 do PE6: W opcji dodatkowy czujnik temperatury w oprawach górnego i dolnego łożyska, dla pomp PE6 w standardzie. Wybór czujników: czujniki termiczne, PTC, lub PT100 7 PE1 i PE2: Silnik zalany olejem Praca ciągła pomp w instalacjach suchych PE1-2 PE3 do PE6: W opcji płaszcz chłodzący z zintegrowanym wymiennikiem ciepła, dla pomp PE6 w standardzie Praca ciągła pomp w instalacjach zatapialnych z wynurzonym silnikiem PE5 do PE6: W opcji czujnik drgań Wczesne ostrzeganie o drganiach

6 Zatapialne Pompy Ściekowe Typu ABS XFP Ropa & gaz Przemysł petrochemiczny Produkcja energii Papiernie Przemysł ogólny Przemysł chemiczny Woda & ścieki Dane techniczne 50 Hz 60 Hz 80 do 600 mm Króciec tłoczny aż do l/s Wydajność aż do 78 m Wysokość podnoszenia 1,3 do 350 kw Moc silnika 80 do 600 mm 3,2 do 23,6 in aż do l/s aż do USgpm aż do 110 m aż do 360 ft 2 do 400 kw 2,7 do 536 hp Charakterystyka hydrauliczna Wysokość podnoszenia H(m) Hz 60 Hz Wysokość podnoszenia H(m) Q( USGPM) H (ft) Wydajność Q (l/s) Wydajność Q (l/s) Wykonanie materiałowe Opis Materiał Korpus tłoczny EN-GJL-250, * lub * Wirnik / Płyta dolna EN-GJL-250, EN-GJL-250 utwardzone ogniowo, lub * Wał silnika lub Obudowa silnika / komora połączeniowa EN-GJL-250 Płaszcz chłodzący , * lub * Wspornik EN-GJL-250, * lub * *dostępne dla pomp PE4-PE6 i na zapytanie dla pomp PE1-PE3

7 Robimy To Co Mówimy Współpraca z klientem Jesteśmy rzetelnym partnerem Zapewniamy wysoki poziom usług Zapewniamy najlepsze wsparcie techniczne na rynku Zaangażowani pracownicy Działamy odpowiedzialnie Jesteśmy otwarci i profesjonalni Pracujemy zespołowo Doskonałość w działaniu Skupiamy się na wynikach Podejmujemy inicjatywę i działamy w ramach ustalonych procedur Działamy bezpiecznie Światowy Specjalista na Wyciągnięcie Ręki Sulzer obsługuje klientów na całym świecie poprzez sieć ponad 150 zakładów produkcyjnych i serwisowych ma również duży wkład na rynkach wschodzących. Siedziba Sulzer, Winterthur, Szwajcaria

8 E10238 pl Copyright SULZER Ltd Niniejsza broszura stanowi główną prezentację. Zapisy nie stanowią żadnych poręczeń lub gwarancji. Wszelkich informacji dotyczących gwarancji i poręczeń możemy udzielić po otrzymaniu zapytania. Dokumentacja techniczno-ruchowa zostanie przekazana oddzielnie. Wszystkie informacje zawarte w niniejszym dokumencie mogą bez uprzedzenia ulec zmianie.
