Niezawodna i uniwersalna

Transkrypt

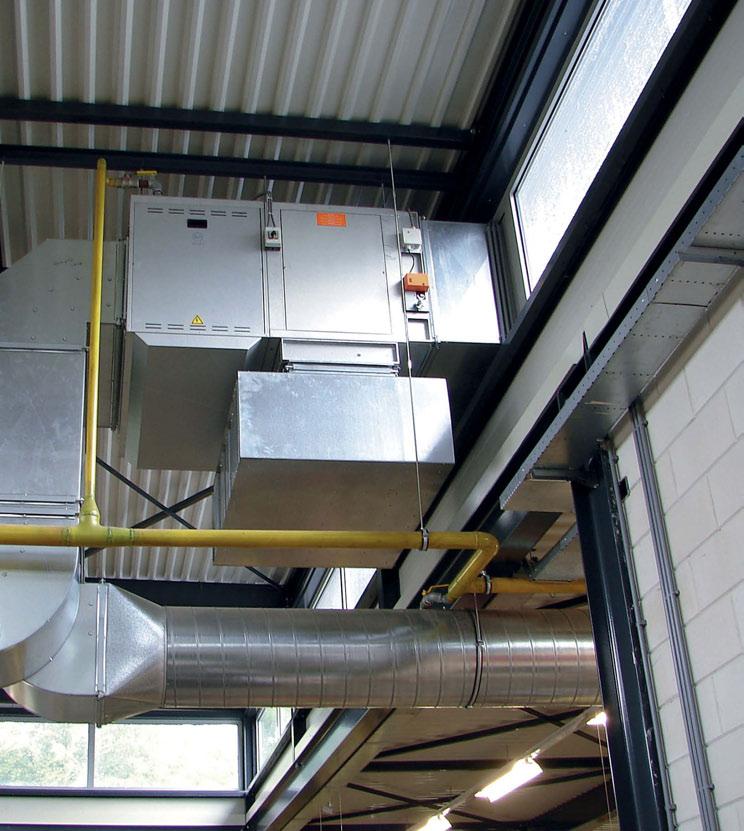

1 GC Niezawodna i uniwersalna W ciągu ostatnich 65 lat podwieszana gazowa nagrzewnica powietrza okazała się być niezawodnym i uniwersalnym urządzeniem wentylacyjno-grzewczym. Niezwykła rozmaitość dodatkowych sekcji daje możliwość stosunkowo łatwego konfigurowania tego urządzenia na potrzeby dowolnego projektu. Nagrzewnica MARK GC jest oferowana z rozmaitymi opcjami palnika, w tym układ typu: włącz / wyłącz, niska / wysoka moc lub układ pracy pulsacyjnej. Zastosowanie wentylatora odśrodkowego sprawia, że nagrzewnica powietrza doskonale nadaje się do podłączenia do układu kanałów, wytwarzając na zewnątrz ciśnienie nawet 300 Pa. Wentylator odśrodkowy może pracować na wysokich/niskich obrotach w przypadku zastosowań z ograniczeniem poziomu hałasu. Istnieje też możliwość zasysania powietrza w obiegu zamkniętym lub pobierania świeżego powietrza z zewnątrz. Nagrzewnicę GC można ponadto dostarczyć obudowie zewnętrznej Rooftop lub stosować jako moduły grzewcze w centralach wentylacyjno-grzewczych. Firma MARK BV standardowo udziela roczna gwarancja serwisowa, dwuletnia pełna gwarancja na produkt i dziesięcioletnia gwarancja w ograniczonym zakresie na wymienniki ciepła ze stali nierdzewnej. Nagrzewnicę GC można stosować w garażach, warsztatach, hotelach, biurach, halach produkcyjnych, magazynowych, logistycznych. Właściwości urządzenia Mark GC Wymiennik ciepła ze stali nierdzewnej AISI 409 Palniki ze stali nierdzewnej AISI 321 Sprawność 90% Niska zawartość tlenków azotu Duży przepływ powietrza Zapłon elektroniczny Powłoka aluminiowo-cynkowa Zamknięta komora spalania Wentylator odśrodkowy Trwałość i niezawodność Długi okres eksploatacji Zapłon elektroniczny Łatwa w montażu i obsłudze serwisowej Akcesoria Wyłącznik zasilania Szeroki wybór sekcji dodatkowych (patrz str. 32) Filtry powietrza od G2 do F7 Do wyższych ciśnień zewnętrznych dostępne są wentylatory odśrodkowe z łopatami zakrzywionymi do tyłu Sterowanie palnikiem: włączanie/wyłączanie, niska/wysoka moc lub praca pulsująca Kompatybilna z sygnałem 0-10V dla układu BMS( Building Managment System ) * Dostępne na zapytanie nagrzewnice gazowe GCTE: System modulowania temperaturą nawiewu Palnik typu: pulsating Niestandardowe wydajności powietrza i moce grzewcze 29

2 Wymiary 64 2 g h j k l ø f e M10 [4x] m x a 196 a b c n Typ a b c e f g h j k l m n , Nagrzewnice powietrza - 30

3 Dane techniczne Typ * 95 Moc nominalna kw 20,4 21,8 25, ,2 32,7 40,2 43,6 50,2 54,5 60,3 65,3 80,4 87,1 91,8 95,8 Obciążenie nominalne Przepływ powietrza ( C) kw 22,7 24,2 27,9 30,2 33,5 36,3 44,7 48,4 55,8 60,5 67,0 72,6 89,3 96,8 102,0 106,5 m 3 /h Zużycie gazu GZ35 m 3 /h 3,3 3,6 4,1 4,4 4,9 6,3 6,6 7,1 8,2 8, Zużycie gazu GZ50 m 3 /h - - 2, , , , , ,6 9,3 10,1 10,5 11,1 Zużycie gazu G kg/h Zużycie gazu G30 kg/h Różnica T ( T) K Napięcie zasilające V / 230/ (50 Hz) Waga urządzenia kg * = Niska emisja tlenków azotu - NOx Różnica T maks. 45 K Ciśnienie zewnętrzne Pa, wyższe dostępne na zapytanie GZ50 = Gaz ziemny / GZ35 = Gaz ziemny / G = Propan / GZ35 = Butan Akcesoria systemy odprowadzenia spalin Zestaw rur prostych 2 Kolano 90 3 Kolano 45 4 System odprowadzenia spalin monokombi ścienne 5 System odprowadzenia spalin monokombi dachowe 6 Przepust dla dachów pochyłych 7 Przepust dachowy 8 Przepust elastyczny Certyfikat CE wraz z systemem odprowadzenia spalin przez dach (C32) i ścianę (C12)

4 Akcesoria sekcje dodatkowe r 30 w 576 s 250 v u t 512 x z 12E p 9V 5 4H / 10G E 12 12E 730 x z 8 7A q = 255/ x z 0 Nagrzewnice powietrza Typ p r s t u v w z Pozycja H A 8 9V 10 10G 11 12/12E Opis Żaluzje poziome Żaluzje pionowe Przyłącze elastyczne po stronie wylotu powietrza Dyfuzor z żaluzjami poziomymi Zestaw pionowych żaluzji do dyfuzora 4H Konfuzor nawiewu 90º z żaluzjami poziomymi Kolano 90º do połączenia z kanałem Kolano 90º do połączenia z kanałem z połączeniem elastycznym Połączenie elastyczne 7/7A Pusta sekcja po stronie wylotu powietrza Obudowa wentylatora-komora mieszania Obudowa wentylatora-komora mieszania (z izolacją termiczną) Przepustnica powietrza świeżego lub wewnętrznego Przepustnica powietrza świeżego lub wewnętrznego (z izolacją termiczną) Sekcja filtrów Połączenie elastyczne po stronie wlotu powietrza Profil narożny Siatka ochronna Czerpnia ścienna Rama nośna Konfuzor nawiewu 45 Pokrywa komory mieszania Pokrywa komory mieszania (z izolacją termiczną) Czerpnia dachowa Pusta sekcja po stronie wylotu powietrza

5 Sugestie dotyczące montażu / lokalizacji Konsola montażowa ścienna Zestaw amortyzatorów do konsoli montażowej ściennej Automatyka Wyłącznik serwisowy Czujnik temperatury pomieszczeniowej (opcja) lub lub Basetherm Optitherm Szafa sterownicza w9 Praca pulsacyjna / modulowana - GCTE Czujnik PT W9-1 B W9-1 BR W9-1 BRL
