1 ul. Sienkiewicza 3a/3, Kamień Krajeński nr. str. 1 egz. nr. 4 PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ NR 4 PRZY UL Z. NAŁKOWSKIEJ 9 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działki nr ewid. 26, 58, obręb 0472, ul. Z. Nałkowskiej 9, Bydgoszcz architektoniczna, konstrukcyjna Projekt budowlany Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. nr 207, poz z 2003 r. z późniejszymi zmianami) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

2 nr. str. 2 SPIS TREŚCI 1.Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zmiany w projekcie zagospodarowania terenu Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Opis techniczny Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Dostępność dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Obrzeża betonowe trawnikowe Nawierzchnia poliuretanowa Nawierzchnia z kostki betonowej Warstwy nawierzchni Opis techniczny urządzeń i elementów małej architektury Zestaw słupków do gry w siatkówkę z siatką Bramka do piłki ręcznej szt Kosze i tablice do koszykówki szt Trybuny szt Stojaki na rowery szt Kosz na śmieci Piłko-chwyty i ogrodzenie Zieleń Warunki ochrony przeciwpożarowej Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy boiska wielofunkcyjnego rys nr A Przekroje rys nr A Kontur linii boisk rys nr A Piłkochwyt boiska wielofunkcyjnego od rys nr A Piłkochwyt boiska wielofunkcyjnego rys nr A Elementy piłkochwytu rys nr A Elewacje boiska wielofunkcyjnego rys nr A Dokumenty formalno prawne Opinia geologiczna Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia...

3 nr. str Opis techniczny do projektu zagospodarowania terenu.

4 nr. str Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany pn.: Modernizacja, przebudowa wielofunkcyjnego boiska przyszkolnego na terenie Zespołu szkół nr 4 przy ul. Z. Nałkowskiej 9 w Bydgoszczy.. W projekcie uwzględniono sugestie lnwestora Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych 26, 58, znajdują się w miejscowości Bydgoszcz, w obrębie 472 stanowią własność Inwestora. W chwili obecnej działki są zabudowane budynkiem szkoły, obiektami małej architektury, utwardzeniami oraz elementami uzbrojenia terenu. Teren działek przeznaczony pod boiska jest płaski Projektowane zmiany w projekcie zagospodarowania terenu. Zaprojektowano zagospodarowanie przedmiotowego terenu boiskiem sportowym wielofunkcyjnym. Zaprojektowano przebudowę i rozbudowę istniejącego boiska do piłki ręcznej na wielofunkcyjne. Do boiska zaprojektowano według odrębnego postępowania oświetlenie. Zaprojektowano boisko wielofunkcyjne o wymiarach po obrysie nawierzchni z poliuretanu 44,0x22,0m. Boisko usytuowano częściowo na planie istniejącej nawierzchni asfaltowej, nawiązując się do krawędzi południowej. Od strony północnej boiska zaprojektowano utwardzenia z polbruku od strony południowej dojścia z polbruku i zatoczki na stojaki rowerowe. Pozostałe elementy zagospodarowania działki pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji.

5 nr. str Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowych obiektów zostaną rozprowadzone po powierzchni działek Bilans terenu istn. proj. powierzchnia zabudowy: 1826,00 m² istn. powierzchnia biologicznie czynna 6795,00 m² istn. powierzchnia utwardzeń, chodników, jezdni 5183,00 m² proj. powierzchnia biologicznie czynna 6770 m² proj. powierzchnia utwardzeń, chodników, jezdni 6925,20m² przyrost pow. utwardzeń 25,00 m² razem pow. analizowanego obszaru działek: 13804,00m² 1.9. Projekt zagospodarowania terenu Mapa do celów projektowych projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

6 nr. str Opis techniczny.

7 nr. str Przeznaczenie obiektu i jego charakterystyka Zaprojektowano przebudowę i rozbudowę istniejącego boiska do piłki ręcznej na wielofunkcyjne. Od strony północnej boiska zaprojektowano rezerwę terenu na bieżnię i skocznię w dal z rozbiegiem. Boisko usytuowano na planie istniejącej nawierzchni asfaltowej. Istniejącą nawierzchnię asfaltową należy rozebrać i zutylizować. Na boisku wielofunkcyjnym wytyczono dwa boiska do koszykówki, jedno boisko do siatkówki, oraz do piłki ręcznej. Boisko wielofunkcyjne zaprojektowano wykończone warstwą nawierzchni poliuretanowej. Wzdłuż boiska zaprojektowano piłko-chwyt o wysokości 6,00m wykończony siatką polipropylenową od strony ul. Ku Wiatrakom zaprojektowano piłkochwyt o wysokości 8,0m wykończony do wysokości 4,0m panelem 2D 6/8. Na przedmiotowym terenie zaprojektowano rekultywację trawnika. Zaplanowano rozbiórkę istniejących koszy do koszykówki, przestawienie istniejącej bramki i uzupełnienie linii na istniejącym boisku asfaltowym Parametry obiektu projektowana powierzchnia boiska do koszykówki P= 21,00x11,50m=241,50m² projektowana powierzchnia boiska do siatkówki P= 9,0x18,0m=162,00m² projektowana powierzchnia boiska do piłki ręcznej P= 20,00x40,00m=800,00m² nawierzchnia z poliuretanu P=666,76m² (boisko) kolor ceglasty nawierzchnia z poliuretanu P=301,24m² (boisko) niebieski nawierzchnia z poliuretanu łącznie P=44x22=968,0m² (boisko), nawierzchnia trawiasta wokół boiska P=693,00m² nawierzchnia z polbruku P=193,00m² obrzeża trawnikowe 8x30x100 L=226,00m powierzchnia istniejącego asfaltu do rozbiórki P=1136,00m² piłkochwyt h=6,00m 117,50m piłkochwyt h=8,0m panel 2D 6/8 do wysokości 4,0m L=27,50m Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Teren przewidziany pod zabudowę boiskiem jest płaski. Na przedmiotowym terenie znajduje się istniejące boisko asfaltowe. Zaplanowano rozbiórkę istniejącego asfaltu o grubości 8cm wraz z utylizacją. Zaplanowano wykorzystanie podbudowy pod asfaltem z tłucznia o grubości 35cm. W miejscach niwelacji terenu należy dokonać wykonania nasypów ze żwiru zagęszczonego do Is=0,98 warstwami. Rzędne projektowanego ukształtowania terenu oraz jego kształt zostały podane w dokumentacji rysunkowej.

8 nr. str Obrzeża betonowe trawnikowe Wokół boiska zaprojektowano obrzeża betonowe trawnikowe 8x30x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1:4. Obrzeża betonowe wokół boiska wielofunkcyjnego, należy zabezpieczyć nakładką z natrysku warstwy EPDM Nawierzchnia poliuretanowa Zaprojektowano boisko wielofunkcyjne na podbudowie ET o wymiarach: 22,0 x 44,0m o nawierzchni poliuteranowej. Projektowana nawierzchnia powinna składać się z dwóch warstw: elastycznej i użytkowej: - warstwa gumowa SBR (grubość min. 7mm) - warstwa użytkowa EPDM (grubość min. 7mm) technologia układania nawierzchni: Technologia typu EPDM nawierzchnia gładka, przepuszczalna dla wody, wykonana dwuwarstwowo. Nawierzchnie tego należy wykonać na podbudowie elastycznej typu ET o grubości min. 30 mm. Dolna warstwa z granulatu SBR min. 7mm, górna warstwa wykonana z kolorowego granulatu EPDM min. 7mm. Nawierzchnia z poliuretanu powinna posiadać: certyfikat lub deklarację zgodności z normą PN-EN 14877:2008, albo oprobatę techniczną lub rekomendację techniczną ITB, lub też wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) Potwierdzające parametry projektowanej nawierzchni lub inny równoważny dokument, kartę techniczną nawierzchni, potwierdzoną przez jej producenta, atest PZH lub dokument równoważny dla projektowanej nawierzchni, autoryzację producenta nawierzchni poliuteranowej, wystawioną dla wykonawcy inwestycji wraz potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Nawierzchnia z kostki betonowej. Jako dojścia do projektowanych boisk zaprojektowano chodniki wykończone kostka betonową typu polbruk gr 6cm. Przyjęto kostkę koloru szarego w kształcie cegiełki z fazą. Chodniki należy ograniczyć obrzeżem trawnikowym Warstwy nawierzchni. utwardzenie z polbruku: kostka betonowa polbruk gr 6cm. podsypka piaskowo-cementowa gr 5cm Id>0,5 podsypka żwirowa gr min. 10cm Id>0,5 grunt rodzimy nawierzchnia trawiasta warstwa ziemi żyznej gr 0:15cm (istniejąca lub do nawiezienia (w miejscach rozbiórki istniejących utwardzeń oraz w miejscu niwelacji terenu) grunt rodzimy

9 nr. str. 11 Nawierzchnia boiska wielofunkcyjnego na istniejącym asfalcie: zaplanowano rozbiórkę istniejącej nawierzchni asfaltowej o grubości 8cm wraz z utylizacją warstwa nawierzchni poliuretanowej 14mm podbudowa z warstwy ET gr min. 30mm kruszywo fr. 0,075-5mm gr 4cm (miał kamienny) Is 0,98 ( gruz betonowy lub kruszywo łamane z atestem) w miejscach o większych różnicach w projektowanych rzędnychkruszywo fr. 0,075-31,5mm Is=0,98 gr. od 0 do 15cm (przyjęto średnio 10cm gr na powierzchni boiska na istniejącej podbudowie) (gruz betonowy lub kruszywo łamane z atestem) istniejąca podbudowa tłuczeń z piaskiem gr 35cm grunt rodzimy Nawierzchnia boiska wielofunkcyjnego na nawierzchni biologicznie czynnej: warstwa nawierzchni poliuretanowej 14mm podbudowa z warstwy ET gr min. 30mm kruszywo fr. 0,075-5mm gr 4cm (miał kamienny) Is 0,98 (gruz betonowy lub kruszywo łamane z atestem) kruszywo fr. 0,075-31,5mm gr 11cm Is 0,98 (gruz betonowy lub kruszywo łamane z atestem) podsypka piaskowo-żwirowa fr. 0-2mm gr. min. 20cm Is=0,98 grunt rodzimy 2.4. Opis techniczny urządzeń i elementów małej architektury Zestaw słupków do gry w siatkówkę z siatką Wysokość słupków - ok. 2,85m; słupki muszą charakteryzować się parametrami: wykonane są z profili stalowych fi 76 mm, cynkowane ogniowo i lakierowane proszkowo; slupki mocowane w tulejach; Komplet slupków składający się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi z elementami zaczepowymi siatki; słupki z bezstopniową regulacją zawieszenia siatki w zakresie 1,07-2,43 m słupki muszą posiadać zgodność z przepisami PZPS oraz normą PN-EN 1271:2006 p.4; słupki muszą posiadać certyfikat bezpieczeństwa wydany przez Instytut Sportu. słupki montowane w stopach fundamentowych wg instrukcji producenta słupki wyposażone w zaślepki tulei montażowych

10 nr. str Bramka do piłki ręcznej szt 2 Wymiary bramki: 3,0x2,0m, głębokość 80/100cm (góra/dół) bramki muszą charakteryzować się następującymi parametrami: brami wykonane z kwadratowego profilu stalowego 80x80, cynkowanego ogniowo ; słupki bramki montowane w tulejach; mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego; pałąki podtrzymujące siatkę montowane na stałe; kolor : szaro-czerwony; bramka musi posiadać zgodność z przepisami do gry w piłkę ręczną, oraz normą PN- EN ; bramka musi posiadać certyfikat bezpieczeństwa wydany przez Instytut Sportu.

11 nr. str Kosze i tablice do koszykówki szt 4 Kosz do koszykówki o następujących parametrach: Wysięg 160cm; konstrukcja z kwadratowego profilu stalowego 100x100x3 mm, cynkowanego ogniowo; kosz przeznaczony do betonowania na stałe; kosz z możliwością zawieszenia różnego rodzaju tablic (pleksi, epoksydowe, stalowe - kratownicowe) i obręczy do koszykówki; kosz z możliwością regulacji wysokości tablicy; kosz zgodny z normą PN-EN 1270:2006; kosz musi posiadać certyfikat bezpieczeństwa wystawiony przez Instytut Nadzoru Technicznego. Kosz wyposażony w tablicę laminowaną 105x180cm z ramą kosz wyposażony w zestaw elementów montażowych do tablicy kosz wyposażony w obręcz wzmocnioną z siatką

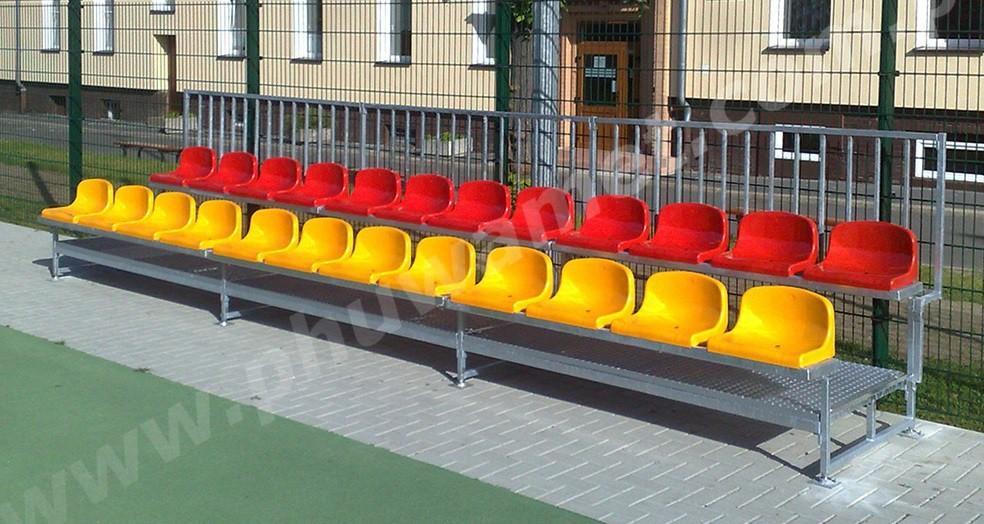

12 nr. str Trybuny szt 2 Konstrukcja trybun stalowa ocynkowana, Trybuna musi charakteryzować się parametrami: podłoga z kraty pomostowej ocynkowanej, siedziska sportowe plastikowe, balustrada stalowa ocynkowana, wymiary trybuny 1,40x6,0m ilość siedziski 24szt krzesełka w kolorze niebieskim dwa rzędy krzesełek trybuny nalezy zamocować na stałe do podłoża

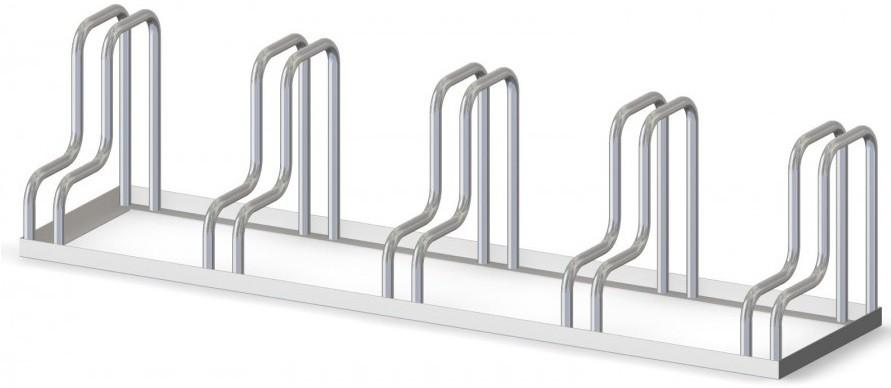

13 nr. str Stojaki na rowery szt 4 Charakterystyka urządzenia: Konstrukcja stalowa cynkowana ogniowa lakierowana proszkowo Wymiary: długość: 200 cm wysokość: 50 cm szerokość: 49 cm Ilość stanowisk rowerowych: 5 Sposób montażu: stojaki muszą być przymocowane na stałe do podłoża Kosz na śmieci Wymiary: pojemność 40 l

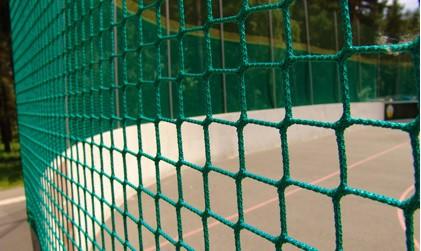

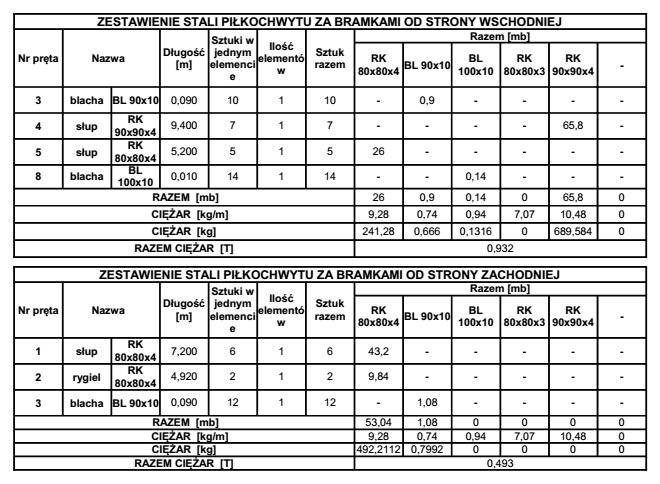

14 nr. str. 16 wysokość 60 cm szerokość 60 cm waga 160 kg kolor jasnobeżowy Materiał: kamień płukany, wkład z blachy ocynkowanej z popielniczką Piłko-chwyty i ogrodzenie Wzdłuż boiska zaprojektowano piłko-chwyty o wysokości 6,0m. Piłko-chwyty zabudowano siatką polipropylenową gr 5,00mm o oczkach 10x10cm. Konstrukcję wsporczą piłko-chwytów stanowią słupy z RK 80x80x4,0mm montowane w stopach fundamentowych 40x40x120cm z betonu C 16/20, rygle z RK 80x80x4,0mm oraz linka stalowa Ø5mm w otulinie z tworzywa sztucznego. Linkę stalową należy naciągnąć śrubami rzymskimi. Rozstaw słupów przyjęto średnio co 500cm. Cała konstrukcja piłko-chwytów w kolorze zielonym. Od strony ul. Ku Wiatrakom zaprojektowano piłkochwyt o wysokości 8,0m. Pilkochwyt zabudowano panelem 2D 6/8 do wysokości 4,0m. Panele ocynkowane i pomalowane proszkowo. Pozostałe 4,0m zabudowano siatką polipropylenową gr 5,00mm o oczkach 10x10cm. Konstrukcję wsporczą piłkochwytu stanowią słupy z RK 90x90x4,0mm i RK 80x80x3,0mm montowane w stopach fundamentowych 40x40x140cm i 40x40x120cm z betonu C 16/20. Rozstaw słupów przyjęto średnio co 250cm. Cała konstrukcja w kolorze zielonym. Mocowanie paneli według rozwiązań systemowych. Na słupach zamontować zgrzewane panele 2D 6/8 o oczkach prostokątnych Drut ocynkowany a następnie pomalowany proszkowo. Słupy ocynkowane i pokryte proszkiem poliestrowym. Szczegóły według rozwiązań systemowych. Siatkę polipropylenową gr 5,00mm o oczkach 10x10cm należy rozwiesić na linkach stalowych przymocowanych do słupów. Słupy skrajne i narożne usztywnić zastrzałami. Do naprężonej linki mocować siatkę stalową tworzywową. Konstrukcje stalowe oczyścić do II stopnia czystości i pomalować zestawem antykorozyjnym: farba gruntująca 40 µm farba podkładowa 40 µm farba nawierzchniowa 50 µm Widok rozwiązań:

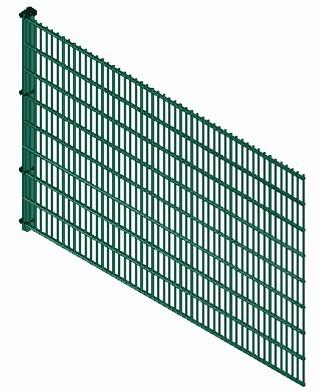

15 nr. str. 17 panel 2D siatka polipropylenowa Zieleń Projektuje się wykonanie trawników z rozsiewu. Na terenie przewidzianym wokół boiska przewidziano orkę glebogryzarką, wyrównanie terenu, rozścielenie 3cm warstwy ziemi żyznej a następnie wysianie nasion traw. W miejscach rozbiórki istniejącej nawierzchni z asfaltu należy uzupełnić teren warstwą żyznej gleby od 3 do 15cm. W miejscach występowania różnic terenu pomiędzy płytą boiska a terenem wokół zaprojektowano niwelację terenu poprzez pasy przyległej zieleni Warunki ochrony przeciwpożarowej Teren otwarty nie stanowi zagrożenia pożarowego.

16 nr. str Charakterystyka ekologiczna. Przedmiotowe boisko zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej. Źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne. W fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego

17 nr. str. 19 Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowane boisko wielofunkcyjne i zaplecze lekkoatletyczne nie będzie wpływało negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja boiska nie będzie miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu Część rysunkowa Rzut poziomy boiska wielofunkcyjnego rys nr A Przekroje rys nr A Kontur linii boisk rys nr A Piłkochwyt boiska wielofunkcyjnego od rys nr A Piłkochwyt boiska wielofunkcyjnego rys nr A Elementy piłkochwytu rys nr A Elewacje boiska wielofunkcyjnego rys nr A7 projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

18 nr. str Dokumenty formalno prawne.

19 nr. str Opinia geologiczna. Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na na gł.0,5 m poniżej poziomu terenu. Grunt nośny stanowi piasek drobny. Przyjęto dopuszczalne naprężenie 0.150MPa. Po dokonaniu odkrywki gruntu na głębokości 1.50 m poniżej poziomu terenu w miejscu budowy, nie stwierdzono wód gruntownych. projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

20 nr. str. 29 OŚWIADCZENIE PROJEKTANTÓW O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ARCHITEKTURA I KONSTRUKCJA DLA INWESTYCJI pn.: Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ NR 4 PRZY UL Z. NAŁKOWSKIEJ 9 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działki nr ewid. 26, 58, obręb 0472, ul. Z. Nałkowskiej 9, Bydgoszcz My niżej podpisani oświadczamy, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

21 nr. str Informacja bezpieczeństwa i ochrony zdrowia Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ NR 4 PRZY UL Z. NAŁKOWSKIEJ 9 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działki nr ewid. 26, 58, obręb 0472, ul. Z. Nałkowskiej 9, Bydgoszcz architektoniczna, konstrukcyjna projekt budowlany 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i

22 nr. str. 31 uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant architektura mgr inż. Mirosława Pilarska ul. Spóldzielcza Chojnice upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio ul. Sienkiewicza 3a/ Kamień Krajeński spec. konstr.-budowlana nr upr. KUP/0004/POOK/14

23 nr. str Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów 3.4. Uzgodnienia

24

25

26

27

28

29

30

31

32

33

34 ul. Sienkiewicza 3a/3, Kamień Krajeński nr. str. 1 egz. nr. 4 PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ NR 4 PRZY UL Z. NAŁKOWSKIEJ 9 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działki nr ewid. 26, 58, obręb 0472, ul. Z. Nałkowskiej 9, Bydgoszcz elektryczna Projekt budowlany Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. nr 207, poz z 2003 r. z późniejszymi zmianami) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant branży elektrycznej i teletechnicznej tech. Marek Znajdek upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

35 nr. str. 2 SPIS TREŚCI 1.Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zmiany w projekcie zagospodarowania terenu Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Instalacja elektryczna i monitoringu Zasilanie, szafka sterująco-zasilająca ośw. boisk Linie kablowe Sterowanie oświetleniem boisk Instalacja przeciwporażeniowa Uwagi końcowe Typy słupów, opraw i wysięgników Oprawy oświetleniowe Słupy oświetleniowe Konstrukcja wsporcza Obliczenia mechaniczne Obliczenie opraw, masztu i fundamentu (obliczenia mechaniczne) Obliczenia elektryczne Moc szczytowa rozdzielnia RPO Prąd szczytowy - rozdzielnia RPO Moc szczytowa zasilanie jednego projektowanego słupa oświetleniowego 1 faza Prąd szczytowy - zasilanie jednego projektowanego słupa oświetleniowego 1 faza Spadek napięcia na obwodzie oświetleniowym Instalacja teletechniczna monitoringu Charakterystyka systemu Oprzewodowanie Montaż kamer prace uruchomieniowe oraz pomiary Proponowane podstawowe parametry techniczne elementów systemu: Obliczenia Moc szczytowa zasilanie kamer Prąd szczytowy - zasilanie kamer Spadek napięcia - obwód zasilający kamery Część rysunkowa Rzut Budynku szkoły - Parter - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Rzut Budynku szkoły - Piwnica - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Schemat zasilania oświetlenia elektrycznego boiska rys nr E Schemat sterowania oświetlenia boisk rys nr E Schemat ideowy instalacji CCTV rys nr E Dokumenty formalno prawne Informacja bezpieczeństwa i ochrony zdrowia Decyzja o warunkach zabudowy Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia...

36 nr. str Opis techniczny do projektu zagospodarowania terenu.

37 nr. str Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany pn.: Modernizacja, przebudowa wielofunkcyjnego boiska przyszkolnego na terenie Zespołu szkół nr 4 przy ul. Z. Nałkowskiej 9 w Bydgoszczy.. W projekcie uwzględniono sugestie lnwestora Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych 26, 58, znajdują się w miejscowości Bydgoszcz, w obrębie 472 stanowią własność Inwestora. W chwili obecnej działki są zabudowane budynkiem szkoły, obiektami małej architektury, utwardzeniami oraz elementami uzbrojenia terenu. Teren działek przeznaczony pod boiska jest płaski Projektowane zmiany w projekcie zagospodarowania terenu. Zaprojektowano instalacje oświetlenia i monitoringu do boiska wielofunkcyjnego. Według odrębnego opracowania zaprojektowano boisko wielofunkcyjne o wymiarach po obrysie nawierzchni z poliuretanu 44,0x22,0m. Linię kablową poprowadzono wzdłuż wschodniej krawędzi działki do budynku szkoły. Pozostałe elementy zagospodarowania działki pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowych obiektów zostaną rozprowadzone po powierzchni działek.

38 nr. str Bilans terenu istn. proj. powierzchnia zabudowy: 1826,00 m² istn. powierzchnia biologicznie czynna 6795,00 m² istn. powierzchnia utwardzeń, chodników, jezdni 5183,00 m² proj. powierzchnia biologicznie czynna 6770 m² proj. powierzchnia utwardzeń, chodników, jezdni 6925,20m² przyrost pow. utwardzeń 25,00 m² razem pow. analizowanego obszaru działek: 13804,00m² 1.9. Projekt zagospodarowania terenu Mapa do celów projektowych Projektant branży elektrycznej tech. Marek Znajdek upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

39 nr. str Instalacja elektryczna i monitoringu 2.1. Zasilanie, szafka sterująco-zasilająca ośw. boisk Zasilanie oświetlenia boisk odbywać się będzie zalicznikowo z projektowanej rozdzielnicy RPO, której usytuowanie przewidziano w piwnicy budynku szkoły, w bezpośrednim sąsiedztwie istniejącej rozdzielni R1. Stopień ochrony zastosowanej rozdzielnicy nie powinien być gorszy niż IP 44, a odporność na temperaturę do 750 o C, co jest zgodne z wymaganiami dla instalacji wykonywanych w budynkach użyteczności publicznej. Projektowaną rozdzielnię należy wyposażyć zgodnie ze schematem, opisać i odpowiednio oznaczyć jej elementy, a także zaopatrzyć ją w schemat połączeń. Linię zasilającą projektowaną rozdzielnię RPO wykonać przewodami określonymi na schemacie, które zabezpieczyć w istniejącej rozdzielni R1 zabezpieczeniami zgodnymi ze schematem. Zasilanie projektowanego oświetlenia dyżurnego (nocnego) boisk wykonać kablem YAKY 4 10mm 2. Zasilanie kamer telewizji CCTV wykonać kablem YKY 3x2,5 mm 2. Każdą kamerę wyposażyć w zasilacz 230V/12V AC. 2.2.Linie kablowe W ziemi kable (odcinki kabli) ułożyć w rowach kablowych na głębokości 70 cm na 10 cm warstwie piasku. Na ułożone kable nasypać również 10 cm warstwę piasku, a następnie 15 cm warstwę ziemi rodzimej, na której ułożyć folię oznaczeniowo-ochronną, niebieską i rowy kablowe wypełnić ziemią rodzimą. Kable na całej długości należy zaopatrzyć w oznaczniki kablowe z informacją dotyczącą jego trasy od-do, typu i przekroju oraz użytkownika. W rozdzielni oraz w masztach oświetleniowych kable zaopatrzyć w tabliczki informacyjne określając typ, przekrój oraz trasę - do. Wszelkie kolizje kabli z urządzeniami podziemnymi należy wykonać zgodnie z PN-75/E-05125, wykorzystując rury ochronne opisane na planie sytuacyjnym. Zachować określone normą odległości kabli od wszelkich instalacji i urządzeń podziemnych zarówno przy zbliżeniach jak i przy skrzyżowaniach. Trasę kabli (odcinków kabli) oraz usytuowanie stanowisk oświetleniowych (masztów oświetleniowych) wytyczyć i zinwentaryzować geodezyjnie. Badanie izolacji kabli przeprowadzić przed ich zasypaniem i ponownie przed ich załączeniem. Prace ziemne wykonać ręcznie. Wewnątrz budynku szkoły linie kablowe układać w najbardziej optymalny sposób, dobrany w trakcie wykonawstwa, zachowując możliwie maksymalną estetykę wykonania. Zwrócić szczególną uwagę na istniejące wszelkie instalacje (zwłaszcza te ukryte w ścianach) i roboty wykonywać tak by instalacji tych nie uszkodzić.

40 nr. str Sterowanie oświetleniem boisk Sterowanie oświetleniem boisk odbywać się będzie w rozdzielni RPO (rozdzielnia pomocnicza oświetlenia boisk). Przewidziano możliwość sterowania ręcznego oraz sterowania automatycznego w oparciu o wyłącznik zmierzchowy zintegrowany z zegarem, o różnych wariantach sterowania do wyboru. Sposób sterownia oświetleniem, ręczny (poz.i) czy automatyczny (poz. II), wybierany będzie przełącznikiem. Przełącznik umożliwiać również będzie całkowite wyłączenie oświetlenia (poz. 0). Dodatkowo przewidziano ręczne sterowanie każdym stanowiskiem oświetleniowym Instalacja przeciwporażeniowa Jako dodatkowy system ochrony od porażeń przyjęto, szybkie, samoczynne wyłączenie zasilania w układzie TN-C dla oswietlenia boisk oraz TN-S dla zasilania kamer telewizji CCTV. Maszty oświetleniowe należy objąć dodatkową ochroną od porażeń, łącząc ich zaciski ochronne z przewodem ochronno-neutralnym. Wykonać wszelkie, możliwe połączenia wyrównawcze. Wykonać uziemienie masztów oświetleniowych zapewniając w ten sposób ich ochronę odgromową. Całą instalację przeciwporażeniową wykonać zgodnie z PN-HD Przed oddaniem instalacji elektrycznej boisk do użytku wykonać w kompletnym zakresie, pomiar rezystancji wszelkich izolacji i uziemień oraz sprawdzić skuteczność działania ochrony przeciwporażeniowej we wszystkich koniecznych miejscach Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. Wszystkie zastosowane materiały (maszty, fundamenty, oprawy oświetleniowe, kable, przewody, osprzęt, aparaty, itp.) muszą posiadać odpowiednie atesty albo/i certyfikaty dopuszczające do obrotu i stosowania. Zaproponowane w niniejszej dokumentacji materiały można zamienić na inne, równoważne technicznie po uzgodnieniu z Inwestorem i Inspektorem Nadzoru. Przed oddaniem oświetlenia boiska do użytku należy wykonać wszelkie niezbędne i określone przepisami (normami) oględziny oraz badania (pomiary i próby). Ich wyniki, zapisane w uprawnionych protokołach, muszą być pozytywne, spełniając określone przepisami (normami) parametry Typy słupów, opraw i wysięgników Oprawy oświetleniowe Przyjęto oprawy (naświetlacze) JOLLY 2 / S / W. Na projektowanych masztach zaprojektowano po dwie oprawy. Naświetlacze instalować na konstrukcjach wsporczych na wierzchołkach słupów. Naświetlacze, po uruchomieniu ustawić pod takim kątem, które zapewni najkorzystniejszy rozkład natężenia oświetlenia.

41 nr. str Słupy oświetleniowe Dobrano słupy (maszty) oświetleniowy 10 metrowy S-100 P oraz fundamenty prefabrykowane F150 o wymiarach 30x30x150cm.

42 nr. str. 11

43 nr. str Konstrukcja wsporcza Dobrano konstrukcję wsporczą typu T/1 m dedykowaną dla 2 opraw.

44 nr. str Obliczenia mechaniczne Obliczenie opraw, masztu i fundamentu (obliczenia mechaniczne) Przyjęto oprawy JOLLY 2 / S / W Przyjęto słup S-100 P ciężar konstrukcji wsporczej T/1=18,00kg ciężar oprawy = 10kg pole powierzchni oprawy 0,525*0,40=0,21m 2 Sprawdzenie warunku na maksymalne obciążenie masztu. Dla słupa S-100 P maksymalny ciężar opraw wynosi 50kg. Przyjęto montaż 2 oprawy. 2*10+18,00=38,00kg<=50kg warunek spełniony Sprawdzenie warunku na maksymalną powierzchnię opraw. Przyjęto posadowienie masztów w I strefie wiatrowej na wysokości poniżej 300 m n.p.m. Zgodnie z kartą techniczną masztu pole powierzchni opraw musi być mniejsze od 0,856m 2 2*0,21=0,42m 2 <=0,856m 2 warunek spełniony Sprawdzenie przyjętego fundamentu i słupa. Zebranie obciążeń Rodzaj obciążenia Obciążenie wiatr Q k*c e*c*ß*l [kn/m] Obciążen ie charakter ystyczne [kn/m] Wspó łczyn nik obcią żenia Obciąże nie obliczen iowe [kn/m] Q k C e C ß L Parcie I Q k *C e *C*ß*L [kn/m] 0,35 1,00 1,2 1,80 0,25 0,19 1,50 0,28 Na podstawę fundamentu działają siły M=12,8kNm, N=1,27kN, T=3,2kN Przyjęto stopę fundamentową o wymiarach F150 o wymiarach 30x30x150cm Dla stopy F150 M g =12,8kNm<=M=25,00kNm warunek spełniony Dla słupa S-100 P M f =7,7kNm<=M=12,1kNm warunek spełniony

45 nr. str Obliczenia elektryczne Moc szczytowa rozdzielnia RPO P szcz =P i =1,96kW Prąd szczytowy - rozdzielnia RPO I szcz = P o 1,73 U n cos φ = , ,93 =3,04 A W istniejącej rozdzielni R1 przewód zasilający projektowaną rozdzielnię RPO, ze względu na selekcję działania zabezpieczeń zabezpieczyć wkładkami topikowymi D02 gg 20 A Moc szczytowa zasilanie jednego projektowanego słupa oświetleniowego 1 faza Moc jednostkowa oprawy oświetleniowej - 0,470kW, Ilość opraw - 2szt P szcz =P i =0,470 2=0,940kW Prąd szczytowy - zasilanie jednego projektowanego słupa oświetleniowego 1 faza I szcz = P o U n cos φ = ,93 =4,39 A W rozdzielni RPO kabel zasilający projektowane stanowisko oświetleniowe zabezpieczyć wkładką topikową D01 gg 10A Spadek napięcia na obwodzie oświetleniowym Do obliczeń przyjęto najbardziej odległe stanowisko oświetleniowe Δ u % = P o l γ s U n 2 = =1,31% Spadek napięcia mieści się w granicach normy.

46 nr. str Instalacja teletechniczna monitoringu Charakterystyka systemu Celem instalacji monitoringu CCTV (dozoru) jest kontrolowanie obszaru boisk za pomocą kamer zewnętrznych. W obiekcie istnieje już system monitoringu składający się z rejestratora oraz kamer CCTV. W zwiazku z remontem obiektu projektuje się po 2 kamery na kazdym projektowanym słupie (maszcie) oświetleniowym skierowane na boiska. Punkt centralny (kontrolny) istniejacego systemu znajduje się w pomieszczeniu dyżurki szkoły. Istniejący rejestrator posiada wolne porty przyłączeniowe, umożliwiajace podłaczenie projektowanych kamer Oprzewodowanie Transmisja sygnału wizyjnego wideo z kamer do rejestratora odbywać się będzie za pomocą kabli koncentrycznych, żelowanych RG6, 75 Ω. Kable należy ułożyć w cześci budynku szkoły w kondygnacji piwnicy w listwie natynkowej elektroinstalacyjnej LE 17x15. W części zewnętrznej kabel należy ułożyć w w wykopie w rurze polietelenowej ochronnej RHDPE Φ50. Instalując kable należy zawsze sprawdzać czy nie są naprężone na końcach na całym swoim przebiegu. Zasilanie kamery należy wykonać kablem YKY 3 x 2,5 mm 2 prowadzonym w budynku w listwie natynkowej elektroinstalacyjnej LE 17x15 bądź podtynkowo. Kabel należy wyprowadzić z rozdzielnicy RPO, jako osobny obwód, tak jak pokazano to na schemacie. Przy projektowanych kamerach umieszczonych na słupach należy w obudowach hermetycznych IP54 umieścić zasilacze impulsowe 230V/12V AC, z których zasilić kamery napięciem 12V AC Montaż kamer prace uruchomieniowe oraz pomiary Kamery należy osadzić na słupach (masztach) oświetleniowych montując na nich uprzednio w sposób niezawodny uchwyty montażowe. W trakcie prac uruchomieniowych należy wykonać następujące pomiary: 1. Pomiary statyczne okablowania: pomiar rezystancji pętli, pomiar rezystancji izolacji (ab), pomiar doziemienia (a-z i b-z) 2. Pomiary uziomów kluczowych punktów systemu uziomów kamer zewnętrznych. Protokoły z wynikami pomiarów należy załączyć do dokumentacji powykonawczej systemu. Po wykonaniu instalacji należy wykonać następujące testy: 1. Test poprawności wykonania połączeń. 2. Test poprawności wykonania okablowania. 3. Test pracy systemu Proponowane podstawowe parametry techniczne elementów systemu: a) Kamera zewnętrzna wandaloodporna 4 szt. Kamery opare o wysokiej klasy przetworniki 3 generacji o rozdzielczości 720 linii. Specyfikacja, parametry minimalne:

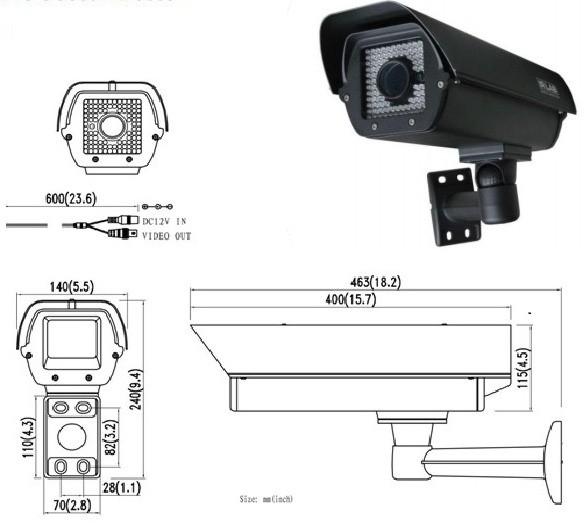

47 nr. str. 16 Kamera 15-CO650VAI

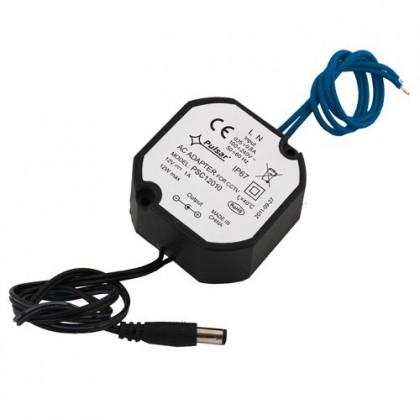

48 nr. str. 17 b) Zasilacz impulsowy PSC 12V/1A/55MM - 2 szt. Specyfikacja: Zasilanie: VAC/50Hz Wyjście zasilania: 1A/12VDC Sprawność: 78% Zabezpieczenia: SCP, OLP* Obudowa plastikowa zalewana: IP67 Do zabudowy w puszce instalacyjnej naściennej lub podtynkowej Ø60 Wymiary: 50x48x25 mm

49 nr. str Obliczenia Moc szczytowa zasilanie kamer Moc jednostkowa projektowanej kamery 0,02 kw, Ilość 4 szt P szcz =P i =0,02 4=0,08kW Prąd szczytowy - zasilanie kamer I szcz = P o U n cos φ = ,93 =0,37 A W projektowanej rozdzielni RPO obwód zasilania kamer należy zabezpieczyć wyłącznikiem instalacyjnym nadprądowym S301B 6 A Spadek napięcia - obwód zasilający kamery Dla uproszczenia obliczeń założono obciążenie wszystkimi kamerami na najbardziej odległym stanowisku Δ u % = 200 P o l γ s U 2 = , =0,49 % Spadek napięcia mieści się w granicach normy

50 nr. str Część rysunkowa Rzut Budynku szkoły - Parter - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Rzut Budynku szkoły - Piwnica - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Schemat zasilania oświetlenia elektrycznego boiska rys nr E Schemat sterowania oświetlenia boisk rys nr E Schemat ideowy instalacji CCTV rys nr E5 projektant instalacje elektryczne i teletechniczne tech. Marek Znajdek UAN-KZ-7210/36/89
