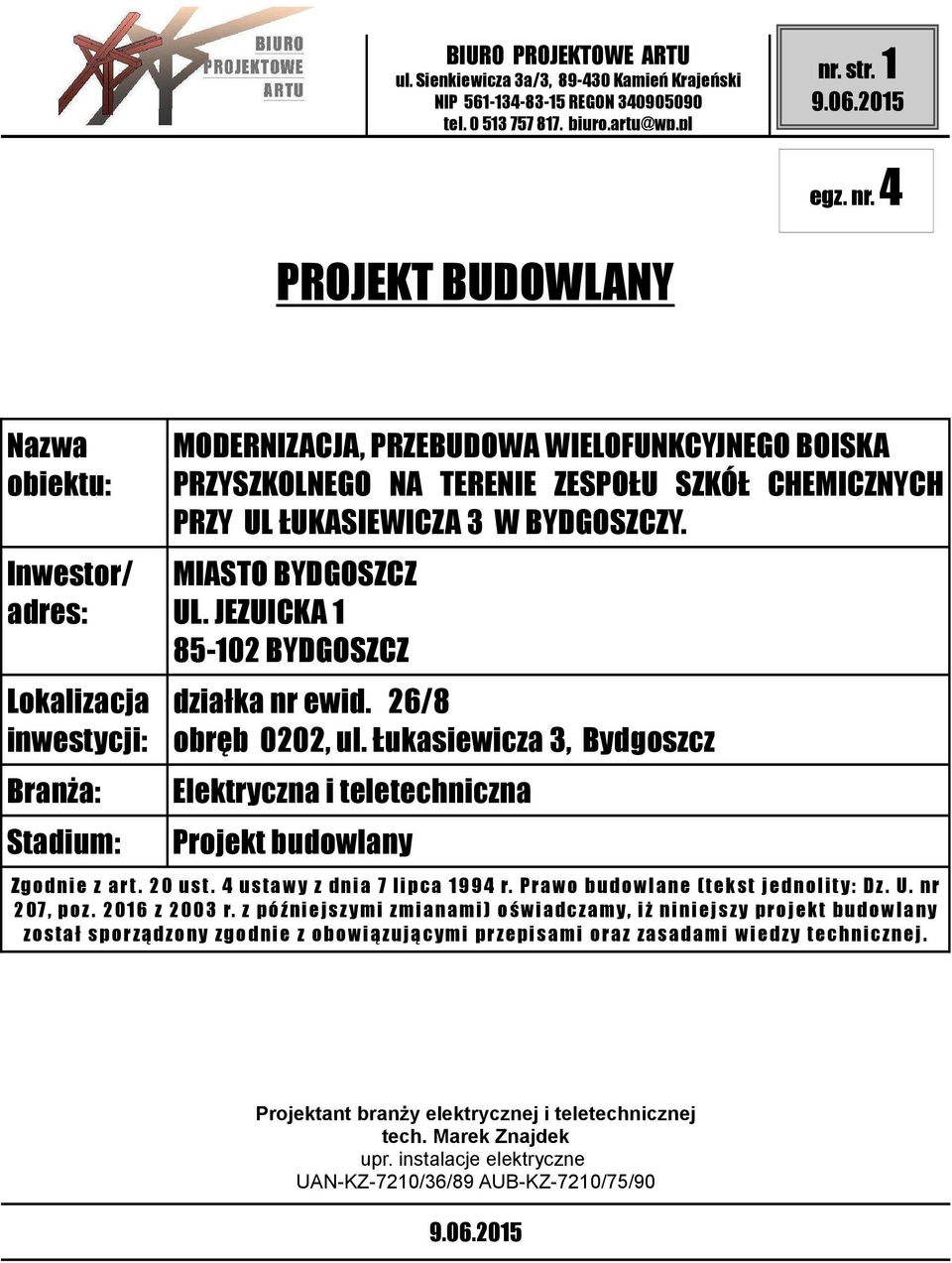

1 ul. Sienkiewicza 3a/3, Kamień Krajeński nr. str. 1 egz. nr. 4 PROJEKT BUDOWLANY Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ CHEMICZNYCH PRZY UL ŁUKASIEWICZA 3 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działka nr ewid. 26/8 obręb 0202, ul. Łukasiewicza 3, Bydgoszcz Elektryczna i teletechniczna Projekt budowlany Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity: Dz. U. nr 207, poz z 2003 r. z późniejszymi zmianami) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant branży elektrycznej i teletechnicznej tech. Marek Znajdek upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

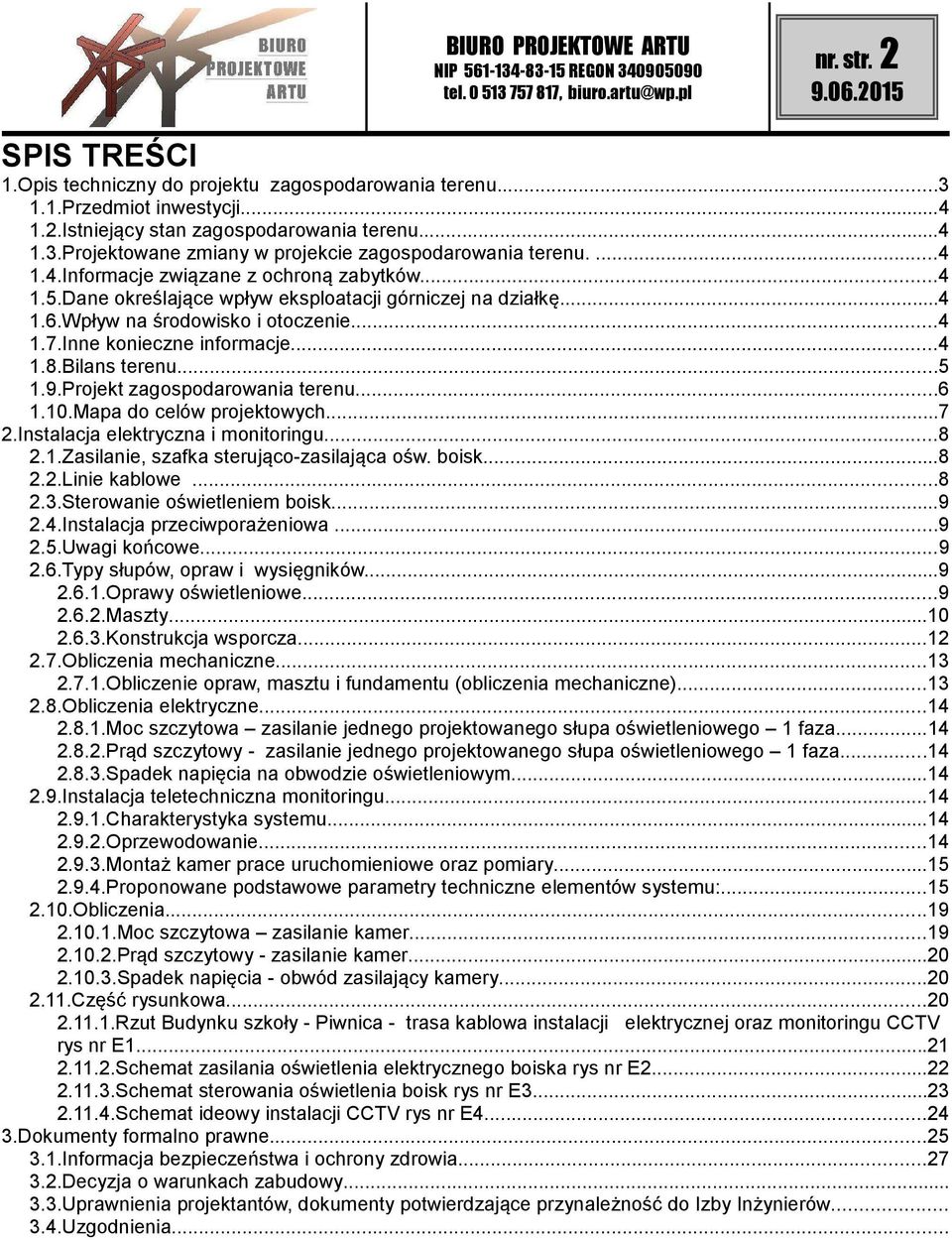

2 nr. str. 2 SPIS TREŚCI 1.Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zmiany w projekcie zagospodarowania terenu Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Instalacja elektryczna i monitoringu Zasilanie, szafka sterująco-zasilająca ośw. boisk Linie kablowe Sterowanie oświetleniem boisk Instalacja przeciwporażeniowa Uwagi końcowe Typy słupów, opraw i wysięgników Oprawy oświetleniowe Maszty Konstrukcja wsporcza Obliczenia mechaniczne Obliczenie opraw, masztu i fundamentu (obliczenia mechaniczne) Obliczenia elektryczne Moc szczytowa zasilanie jednego projektowanego słupa oświetleniowego 1 faza Prąd szczytowy - zasilanie jednego projektowanego słupa oświetleniowego 1 faza Spadek napięcia na obwodzie oświetleniowym Instalacja teletechniczna monitoringu Charakterystyka systemu Oprzewodowanie Montaż kamer prace uruchomieniowe oraz pomiary Proponowane podstawowe parametry techniczne elementów systemu: Obliczenia Moc szczytowa zasilanie kamer Prąd szczytowy - zasilanie kamer Spadek napięcia - obwód zasilający kamery Część rysunkowa Rzut Budynku szkoły - Piwnica - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Schemat zasilania oświetlenia elektrycznego boiska rys nr E Schemat sterowania oświetlenia boisk rys nr E Schemat ideowy instalacji CCTV rys nr E Dokumenty formalno prawne Informacja bezpieczeństwa i ochrony zdrowia Decyzja o warunkach zabudowy Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia...

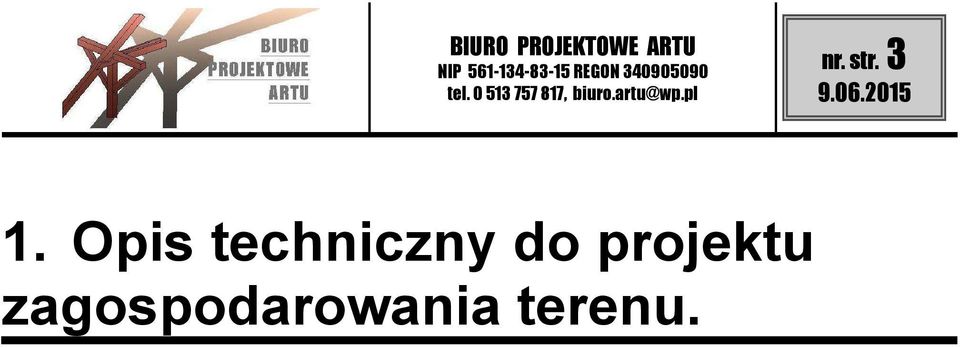

3 nr. str Opis techniczny do projektu zagospodarowania terenu.

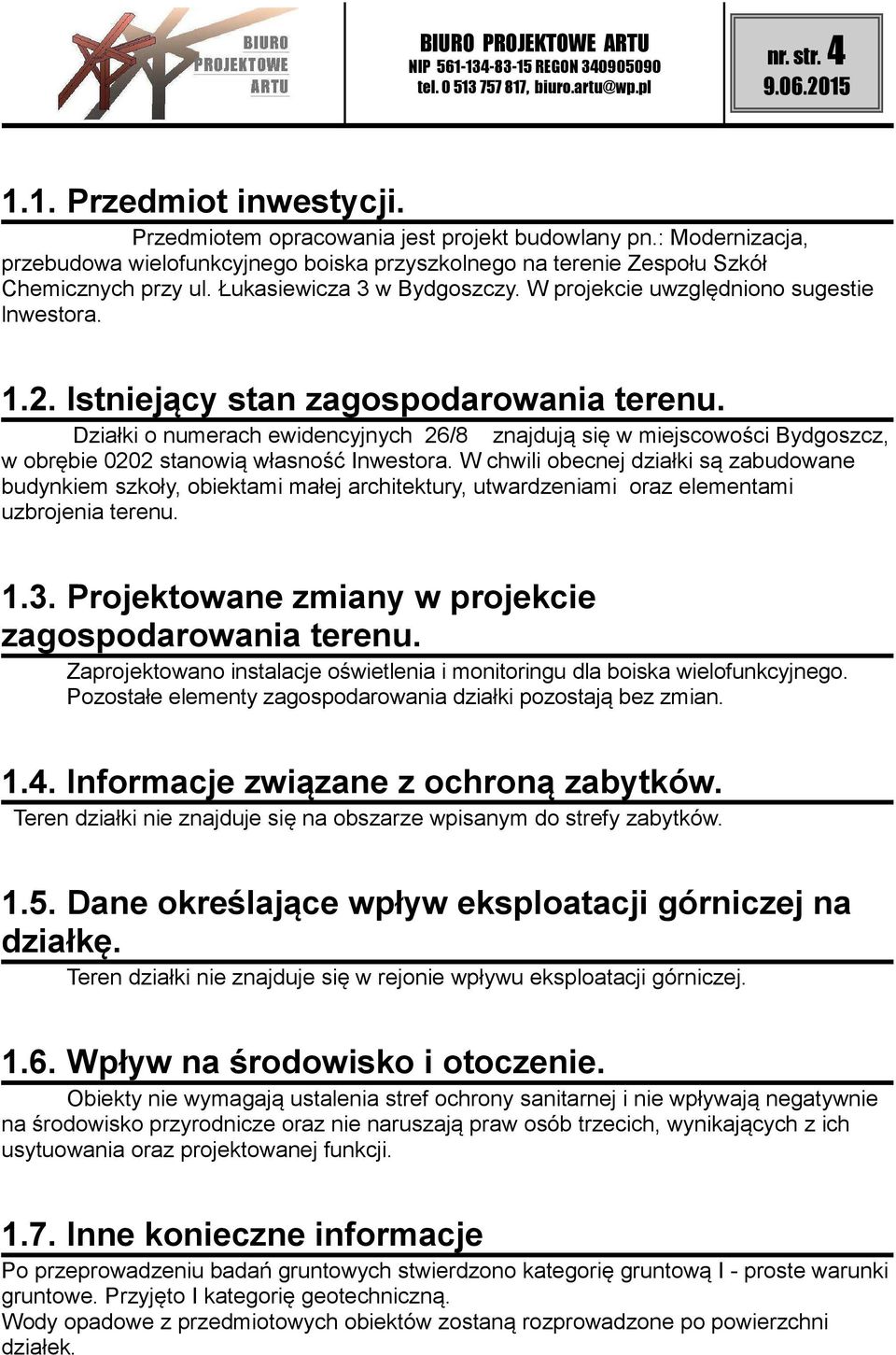

4 nr. str Przedmiot inwestycji. Przedmiotem opracowania jest projekt budowlany pn.: Modernizacja, przebudowa wielofunkcyjnego boiska przyszkolnego na terenie Zespołu Szkół Chemicznych przy ul. Łukasiewicza 3 w Bydgoszczy. W projekcie uwzględniono sugestie lnwestora Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych 26/8 znajdują się w miejscowości Bydgoszcz, w obrębie 0202 stanowią własność Inwestora. W chwili obecnej działki są zabudowane budynkiem szkoły, obiektami małej architektury, utwardzeniami oraz elementami uzbrojenia terenu. 1.3.Projektowane zmiany w projekcie zagospodarowania terenu. Zaprojektowano instalacje oświetlenia i monitoringu dla boiska wielofunkcyjnego. Pozostałe elementy zagospodarowania działki pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki nie znajduje się na obszarze wpisanym do strefy zabytków. 1.5.Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowych obiektów zostaną rozprowadzone po powierzchni działek.

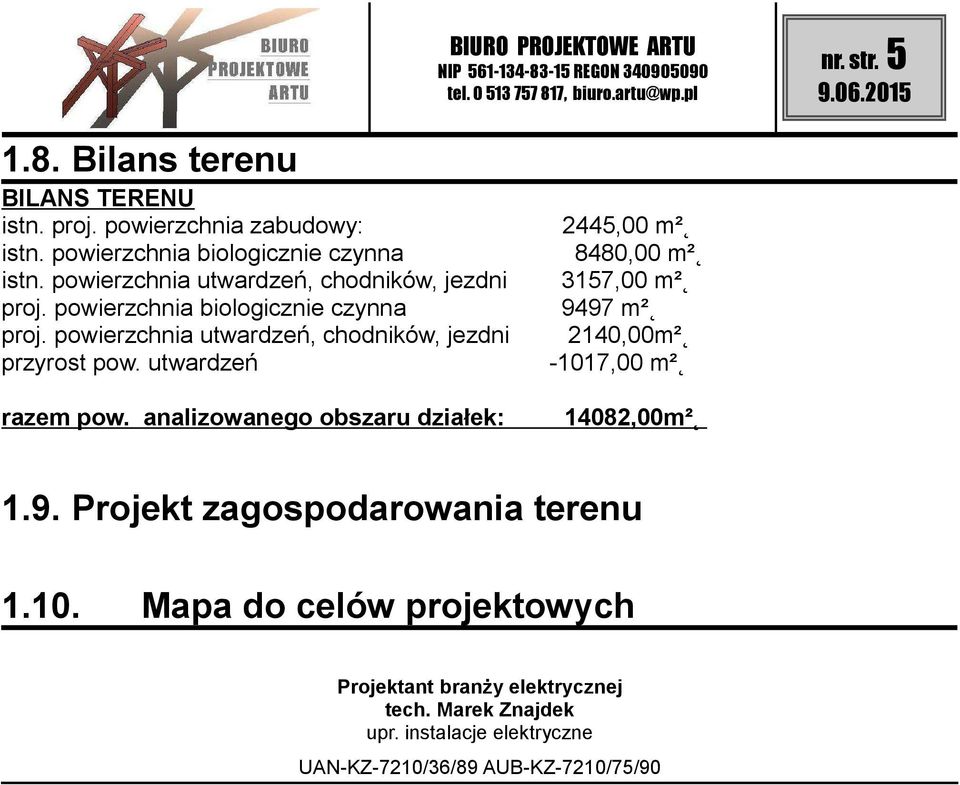

5 nr. str Bilans terenu BILANS TERENU istn. proj. powierzchnia zabudowy: 2445,00 m² istn. powierzchnia biologicznie czynna 8480,00 m² istn. powierzchnia utwardzeń, chodników, jezdni 3157,00 m² proj. powierzchnia biologicznie czynna 9497 m² proj. powierzchnia utwardzeń, chodników, jezdni 2140,00m² przyrost pow. utwardzeń -1017,00 m² razem pow. analizowanego obszaru działek: 14082,00m² 1.9. Projekt zagospodarowania terenu Mapa do celów projektowych Projektant branży elektrycznej tech. Marek Znajdek upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

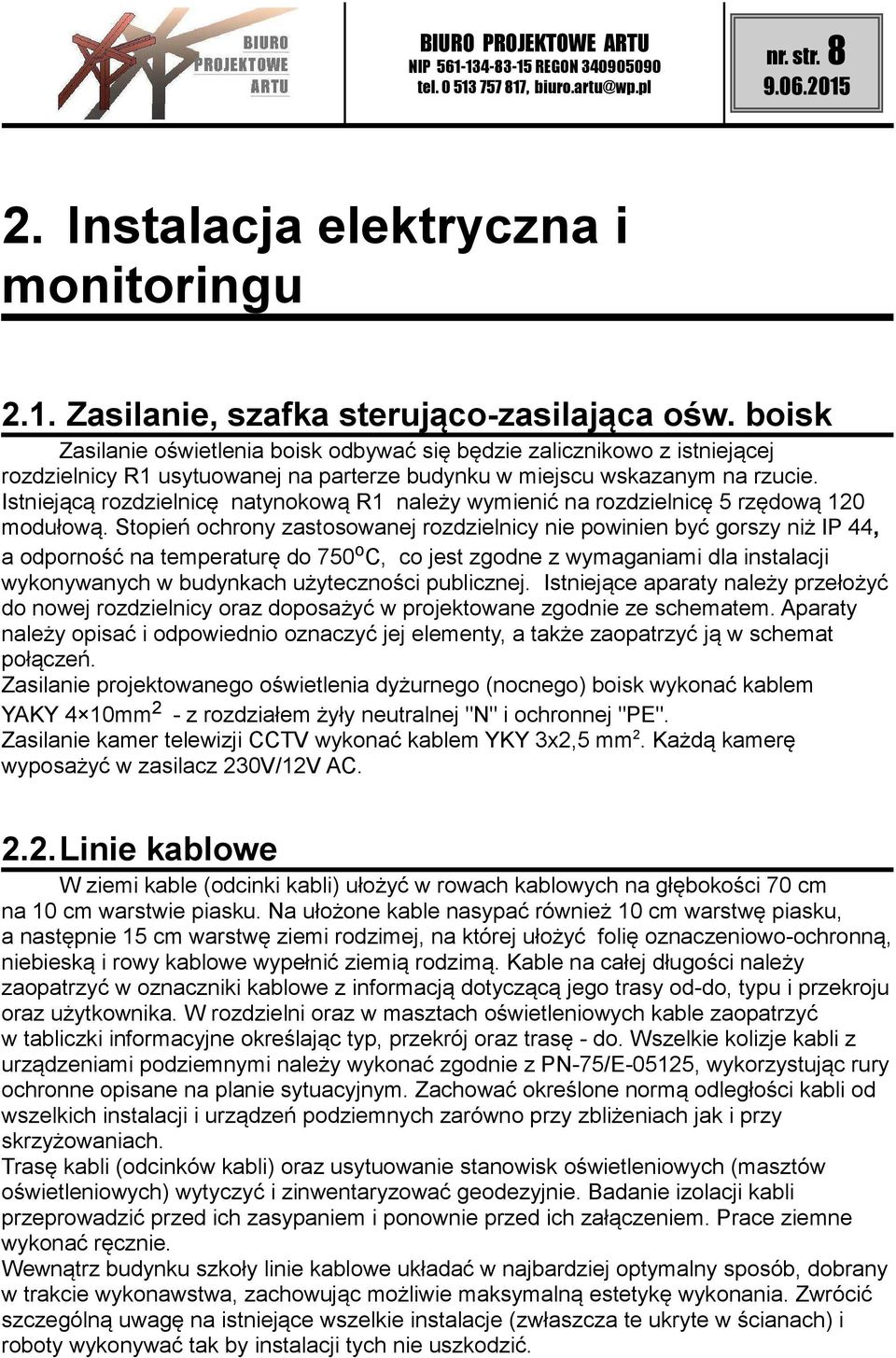

6 nr. str Instalacja elektryczna i monitoringu 2.1. Zasilanie, szafka sterująco-zasilająca ośw. boisk Zasilanie oświetlenia boisk odbywać się będzie zalicznikowo z istniejącej rozdzielnicy R1 usytuowanej na parterze budynku w miejscu wskazanym na rzucie. Istniejącą rozdzielnicę natynokową R1 należy wymienić na rozdzielnicę 5 rzędową 120 modułową. Stopień ochrony zastosowanej rozdzielnicy nie powinien być gorszy niż IP 44, a odporność na temperaturę do 750 o C, co jest zgodne z wymaganiami dla instalacji wykonywanych w budynkach użyteczności publicznej. Istniejące aparaty należy przełożyć do nowej rozdzielnicy oraz doposażyć w projektowane zgodnie ze schematem. Aparaty należy opisać i odpowiednio oznaczyć jej elementy, a także zaopatrzyć ją w schemat połączeń. Zasilanie projektowanego oświetlenia dyżurnego (nocnego) boisk wykonać kablem YAKY 4 10mm 2 - z rozdziałem żyły neutralnej "N" i ochronnej "PE". Zasilanie kamer telewizji CCTV wykonać kablem YKY 3x2,5 mm 2. Każdą kamerę wyposażyć w zasilacz 230V/12V AC. 2.2.Linie kablowe W ziemi kable (odcinki kabli) ułożyć w rowach kablowych na głębokości 70 cm na 10 cm warstwie piasku. Na ułożone kable nasypać również 10 cm warstwę piasku, a następnie 15 cm warstwę ziemi rodzimej, na której ułożyć folię oznaczeniowo-ochronną, niebieską i rowy kablowe wypełnić ziemią rodzimą. Kable na całej długości należy zaopatrzyć w oznaczniki kablowe z informacją dotyczącą jego trasy od-do, typu i przekroju oraz użytkownika. W rozdzielni oraz w masztach oświetleniowych kable zaopatrzyć w tabliczki informacyjne określając typ, przekrój oraz trasę - do. Wszelkie kolizje kabli z urządzeniami podziemnymi należy wykonać zgodnie z PN-75/E-05125, wykorzystując rury ochronne opisane na planie sytuacyjnym. Zachować określone normą odległości kabli od wszelkich instalacji i urządzeń podziemnych zarówno przy zbliżeniach jak i przy skrzyżowaniach. Trasę kabli (odcinków kabli) oraz usytuowanie stanowisk oświetleniowych (masztów oświetleniowych) wytyczyć i zinwentaryzować geodezyjnie. Badanie izolacji kabli przeprowadzić przed ich zasypaniem i ponownie przed ich załączeniem. Prace ziemne wykonać ręcznie. Wewnątrz budynku szkoły linie kablowe układać w najbardziej optymalny sposób, dobrany w trakcie wykonawstwa, zachowując możliwie maksymalną estetykę wykonania. Zwrócić szczególną uwagę na istniejące wszelkie instalacje (zwłaszcza te ukryte w ścianach) i roboty wykonywać tak by instalacji tych nie uszkodzić.

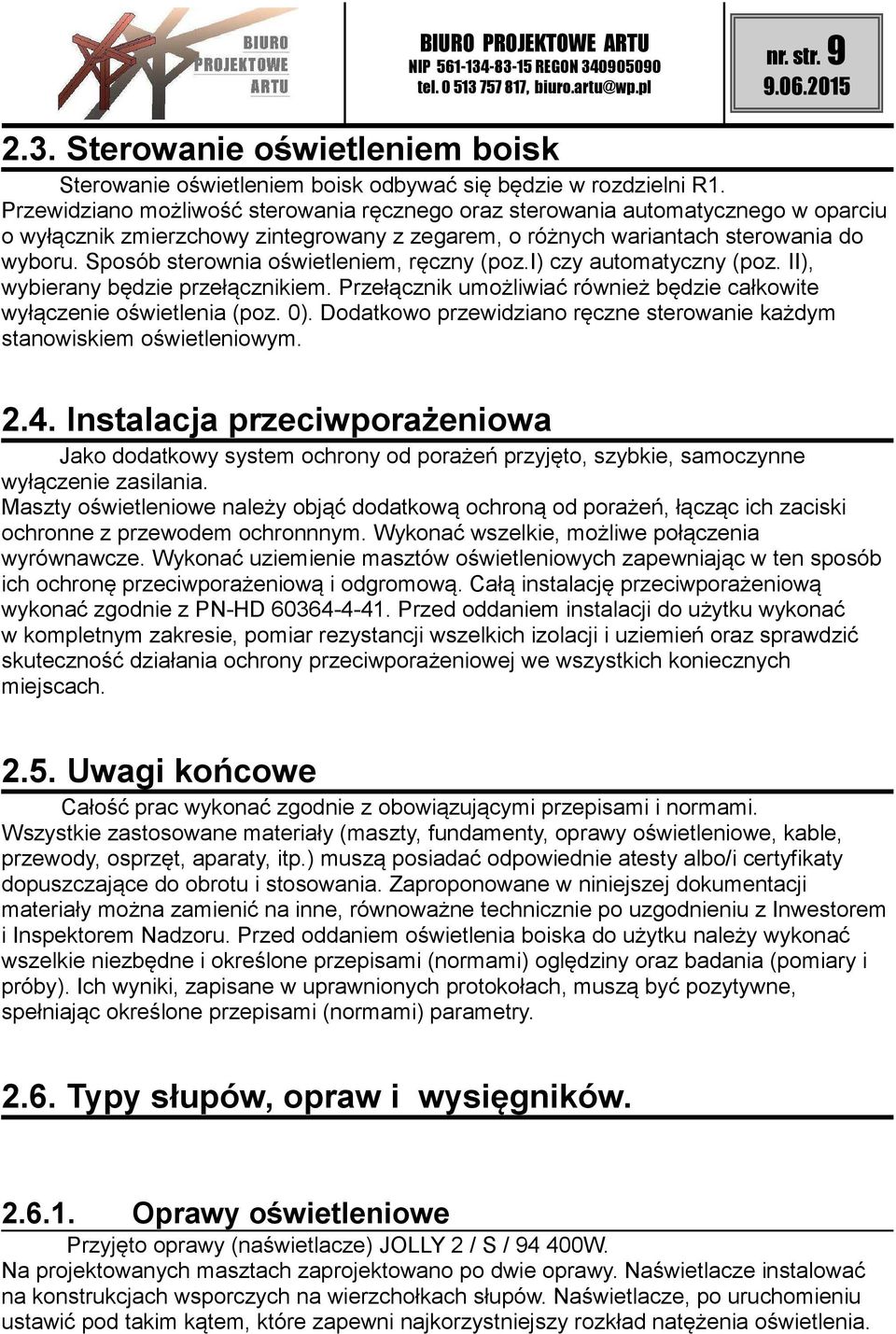

7 nr. str Sterowanie oświetleniem boisk Sterowanie oświetleniem boisk odbywać się będzie w rozdzielni R1. Przewidziano możliwość sterowania ręcznego oraz sterowania automatycznego w oparciu o wyłącznik zmierzchowy zintegrowany z zegarem, o różnych wariantach sterowania do wyboru. Sposób sterownia oświetleniem, ręczny (poz.i) czy automatyczny (poz. II), wybierany będzie przełącznikiem. Przełącznik umożliwiać również będzie całkowite wyłączenie oświetlenia (poz. 0). Dodatkowo przewidziano ręczne sterowanie każdym stanowiskiem oświetleniowym. 2.4.Instalacja przeciwporażeniowa Jako dodatkowy system ochrony od porażeń przyjęto, szybkie, samoczynne wyłączenie zasilania. Maszty oświetleniowe należy objąć dodatkową ochroną od porażeń, łącząc ich zaciski ochronne z przewodem ochronnnym. Wykonać wszelkie, możliwe połączenia wyrównawcze. Wykonać uziemienie masztów oświetleniowych zapewniając w ten sposób ich ochronę przeciwporażeniową i odgromową. Całą instalację przeciwporażeniową wykonać zgodnie z PN-HD Przed oddaniem instalacji do użytku wykonać w kompletnym zakresie, pomiar rezystancji wszelkich izolacji i uziemień oraz sprawdzić skuteczność działania ochrony przeciwporażeniowej we wszystkich koniecznych miejscach Uwagi końcowe Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. Wszystkie zastosowane materiały (maszty, fundamenty, oprawy oświetleniowe, kable, przewody, osprzęt, aparaty, itp.) muszą posiadać odpowiednie atesty albo/i certyfikaty dopuszczające do obrotu i stosowania. Zaproponowane w niniejszej dokumentacji materiały można zamienić na inne, równoważne technicznie po uzgodnieniu z Inwestorem i Inspektorem Nadzoru. Przed oddaniem oświetlenia boiska do użytku należy wykonać wszelkie niezbędne i określone przepisami (normami) oględziny oraz badania (pomiary i próby). Ich wyniki, zapisane w uprawnionych protokołach, muszą być pozytywne, spełniając określone przepisami (normami) parametry Typy słupów, opraw i wysięgników Oprawy oświetleniowe Przyjęto oprawy (naświetlacze) JOLLY 2 / S / W. Na projektowanych masztach zaprojektowano po dwie oprawy. Naświetlacze instalować na konstrukcjach wsporczych na wierzchołkach słupów. Naświetlacze, po uruchomieniu ustawić pod takim kątem, które zapewni najkorzystniejszy rozkład natężenia oświetlenia.

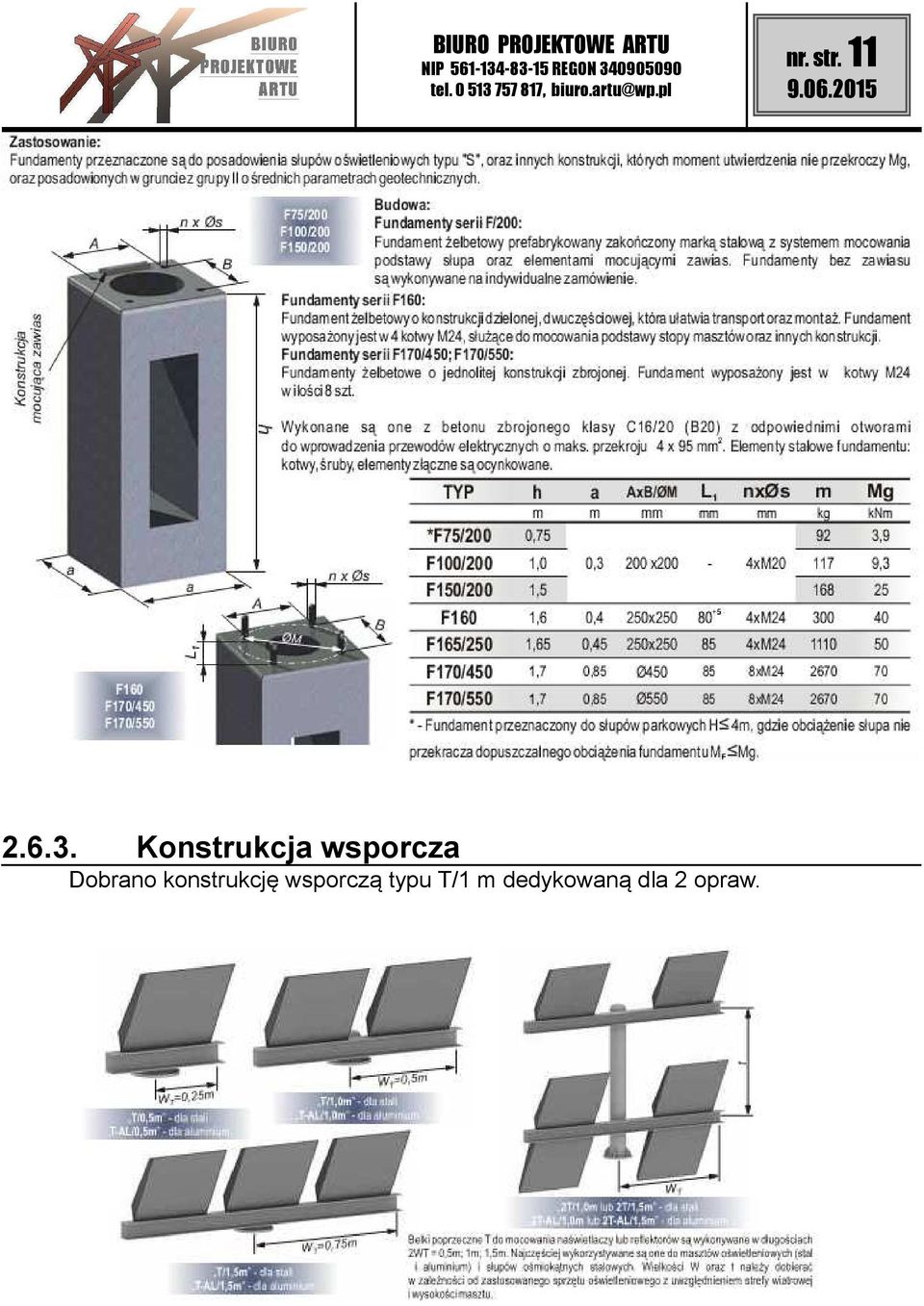

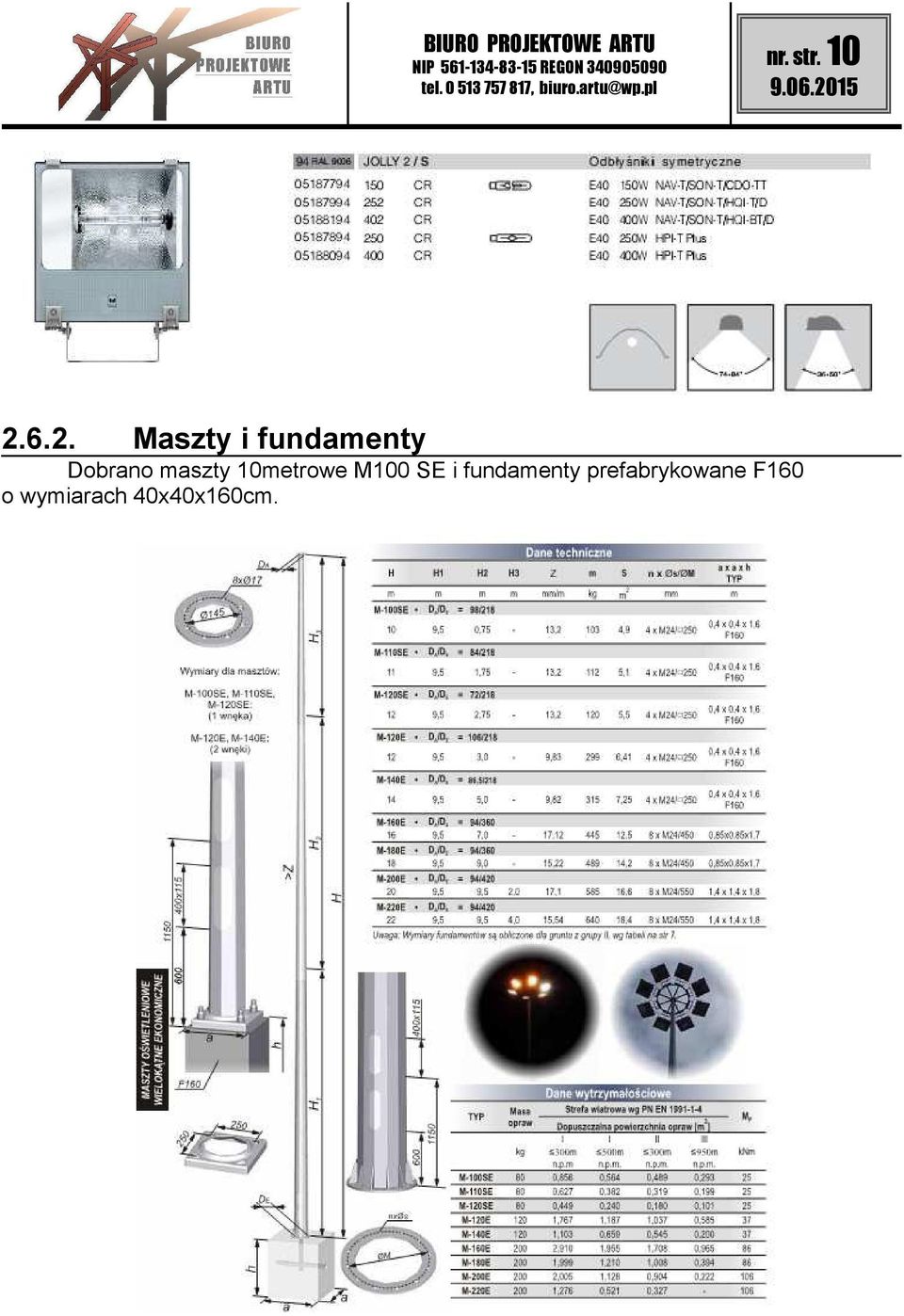

8 nr. str Maszty i fundamenty Dobrano maszty 10metrowe M100 SE i fundamenty prefabrykowane F160 o wymiarach 40x40x160cm.

9 nr. str Konstrukcja wsporcza Dobrano konstrukcję wsporczą typu T/1 m dedykowaną dla 2 opraw.

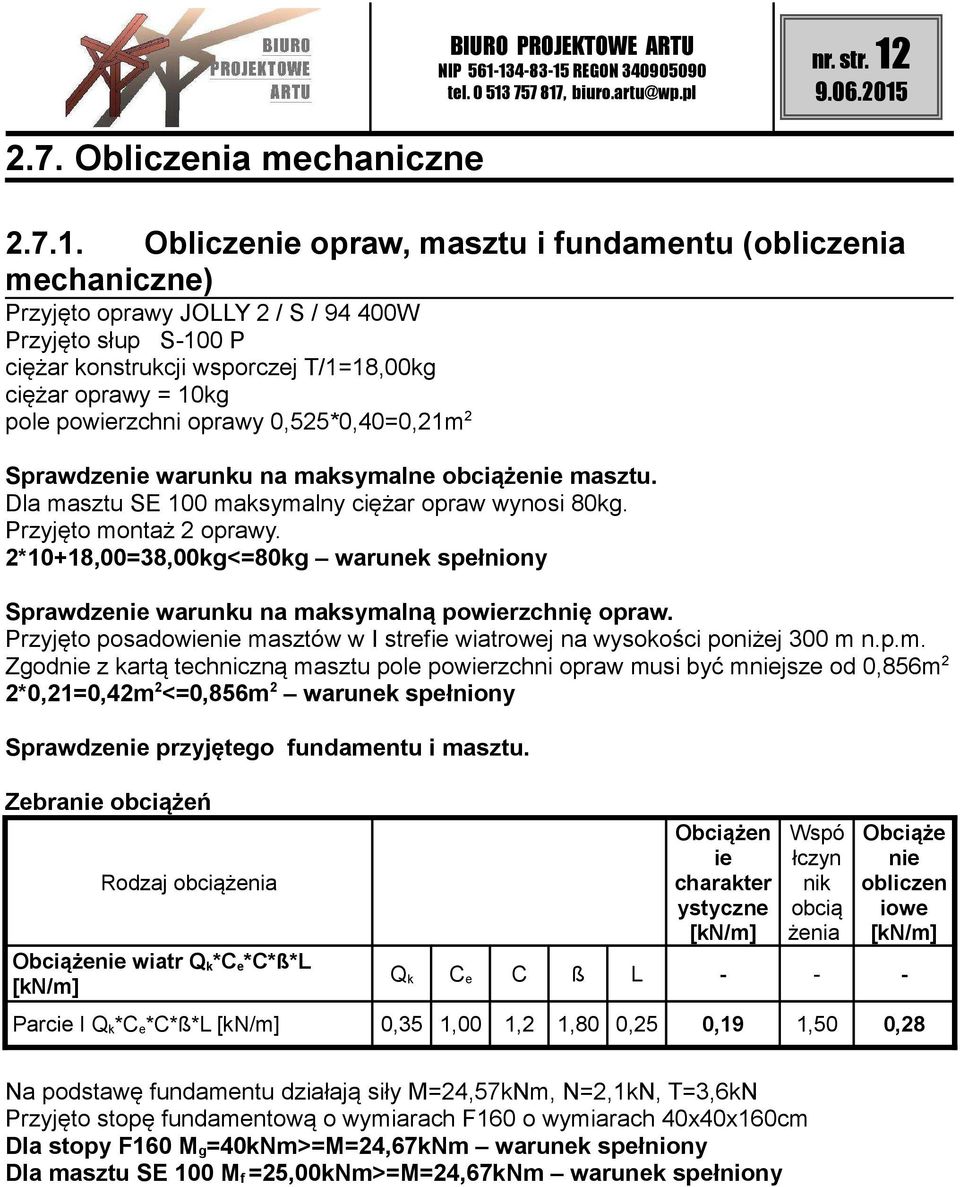

10 nr. str Obliczenia mechaniczne Obliczenie opraw, masztu i fundamentu (obliczenia mechaniczne) Przyjęto oprawy JOLLY 2 / S / W Przyjęto słup S-100 P ciężar konstrukcji wsporczej T/1=18,00kg ciężar oprawy = 10kg pole powierzchni oprawy 0,525*0,40=0,21m 2 Sprawdzenie warunku na maksymalne obciążenie masztu. Dla masztu SE 100 maksymalny ciężar opraw wynosi 80kg. Przyjęto montaż 2 oprawy. 2*10+18,00=38,00kg<=80kg warunek spełniony Sprawdzenie warunku na maksymalną powierzchnię opraw. Przyjęto posadowienie masztów w I strefie wiatrowej na wysokości poniżej 300 m n.p.m. Zgodnie z kartą techniczną masztu pole powierzchni opraw musi być mniejsze od 0,856m 2 2*0,21=0,42m 2 <=0,856m 2 warunek spełniony Sprawdzenie przyjętego fundamentu i masztu. Zebranie obciążeń Rodzaj obciążenia Obciążenie wiatr Q k*c e*c*ß*l [kn/m] Obciążen ie charakter ystyczne [kn/m] Wspó łczyn nik obcią żenia Obciąże nie obliczen iowe [kn/m] Q k C e C ß L Parcie I Q k*c e*c*ß*l [kn/m] 0,35 1,00 1,2 1,80 0,25 0,19 1,50 0,28 Na podstawę fundamentu działają siły M=24,57kNm, N=2,1kN, T=3,6kN Przyjęto stopę fundamentową o wymiarach F160 o wymiarach 40x40x160cm Dla stopy F160 Mg=40kNm>=M=24,67kNm warunek spełniony Dla masztu SE 100 Mf =25,00kNm>=M=24,67kNm warunek spełniony

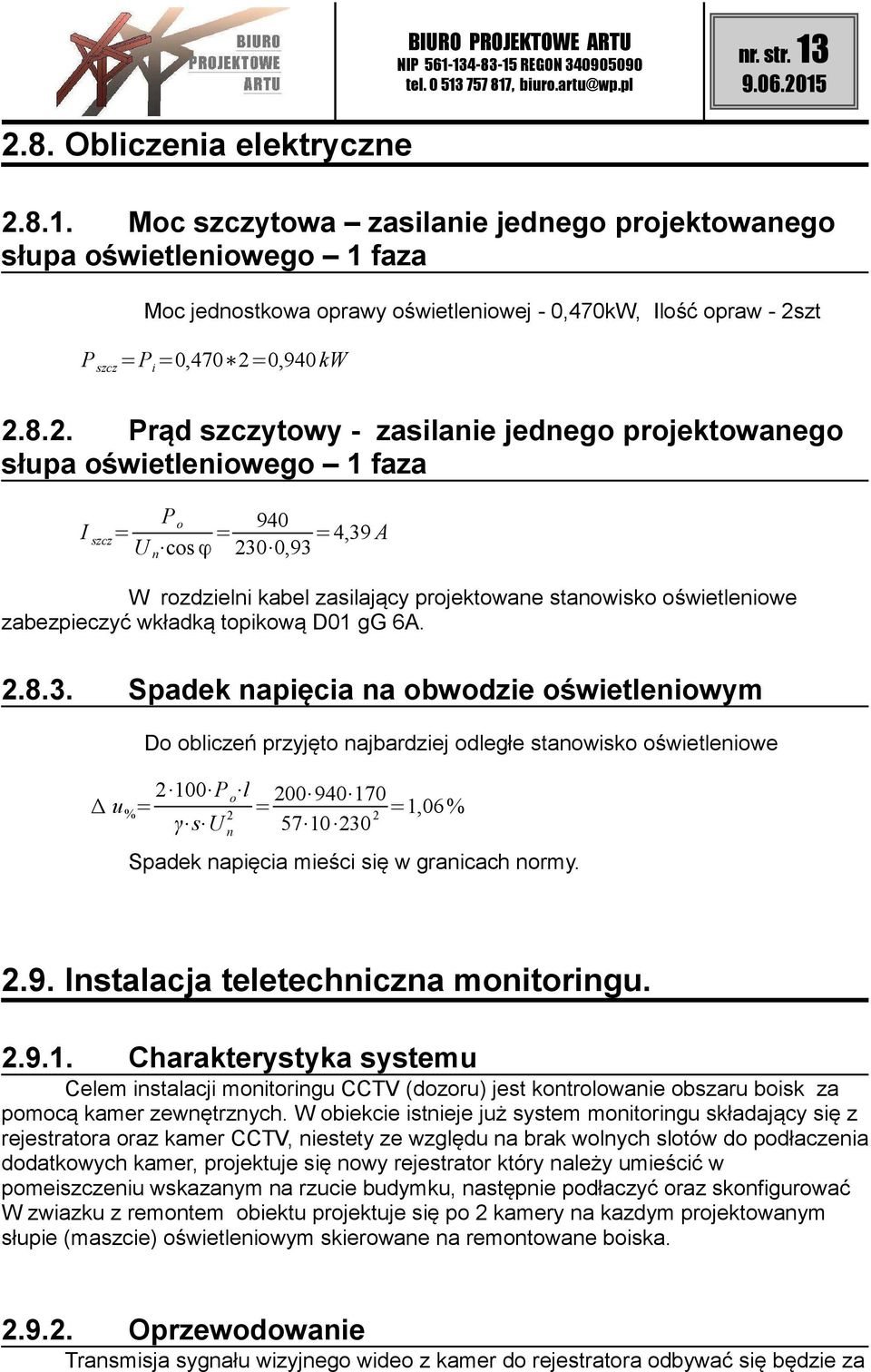

11 nr. str Obliczenia elektryczne Moc szczytowa zasilanie jednego projektowanego słupa oświetleniowego 1 faza Moc jednostkowa oprawy oświetleniowej - 0,470kW, Ilość opraw - 2szt P szcz =P i =0,470 2=0,940kW Prąd szczytowy - zasilanie jednego projektowanego słupa oświetleniowego 1 faza I szcz = P o U n cosφ = ,93 =4,39A W rozdzielni kabel zasilający projektowane stanowisko oświetleniowe zabezpieczyć wkładką topikową D01 gg 6A Spadek napięcia na obwodzie oświetleniowym Do obliczeń przyjęto najbardziej odległe stanowisko oświetleniowe u % = P o l γ s U n 2 = =1,06% Spadek napięcia mieści się w granicach normy Instalacja teletechniczna monitoringu Charakterystyka systemu Celem instalacji monitoringu CCTV (dozoru) jest kontrolowanie obszaru boisk za pomocą kamer zewnętrznych. W obiekcie istnieje już system monitoringu składający się z rejestratora oraz kamer CCTV, niestety ze względu na brak wolnych slotów do podłaczenia dodatkowych kamer, projektuje się nowy rejestrator który należy umieścić w pomeiszczeniu wskazanym na rzucie budymku, następnie podłaczyć oraz skonfigurować W zwiazku z remontem obiektu projektuje się po 2 kamery na kazdym projektowanym słupie (maszcie) oświetleniowym skierowane na remontowane boiska Oprzewodowanie Transmisja sygnału wizyjnego wideo z kamer do rejestratora odbywać się będzie za

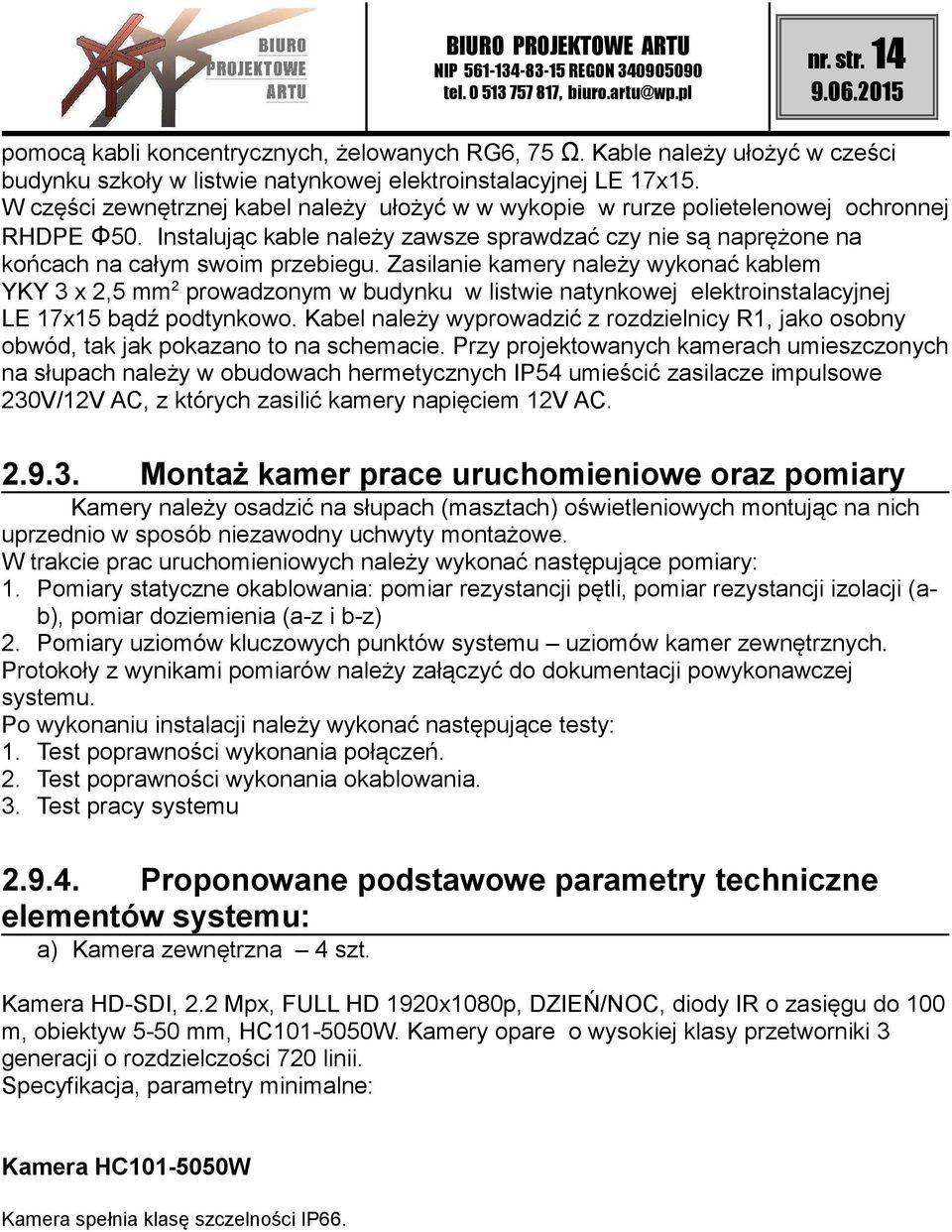

12 nr. str. 14 pomocą kabli koncentrycznych, żelowanych RG6, 75 Ω. Kable należy ułożyć w cześci budynku szkoły w listwie natynkowej elektroinstalacyjnej LE 17x15. W części zewnętrznej kabel należy ułożyć w w wykopie w rurze polietelenowej ochronnej RHDPE Φ50. Instalując kable należy zawsze sprawdzać czy nie są naprężone na końcach na całym swoim przebiegu. Zasilanie kamery należy wykonać kablem YKY 3 x 2,5 mm 2 prowadzonym w budynku w listwie natynkowej elektroinstalacyjnej LE 17x15 bądź podtynkowo. Kabel należy wyprowadzić z rozdzielnicy R1, jako osobny obwód, tak jak pokazano to na schemacie. Przy projektowanych kamerach umieszczonych na słupach należy w obudowach hermetycznych IP54 umieścić zasilacze impulsowe 230V/12V AC, z których zasilić kamery napięciem 12V AC Montaż kamer prace uruchomieniowe oraz pomiary Kamery należy osadzić na słupach (masztach) oświetleniowych montując na nich uprzednio w sposób niezawodny uchwyty montażowe. W trakcie prac uruchomieniowych należy wykonać następujące pomiary: 1. Pomiary statyczne okablowania: pomiar rezystancji pętli, pomiar rezystancji izolacji (ab), pomiar doziemienia (a-z i b-z) 2. Pomiary uziomów kluczowych punktów systemu uziomów kamer zewnętrznych. Protokoły z wynikami pomiarów należy załączyć do dokumentacji powykonawczej systemu. Po wykonaniu instalacji należy wykonać następujące testy: 1. Test poprawności wykonania połączeń. 2. Test poprawności wykonania okablowania. 3. Test pracy systemu Proponowane podstawowe parametry techniczne elementów systemu: a) Kamera zewnętrzna 4 szt. Kamera HD-SDI, 2.2 Mpx, FULL HD 1920x1080p, DZIEŃ/NOC, diody IR o zasięgu do 100 m, obiektyw 5-50 mm, HC W. Kamery opare o wysokiej klasy przetworniki 3 generacji o rozdzielczości 720 linii. Specyfikacja, parametry minimalne: Kamera HC W Kamera spełnia klasę szczelności IP66.

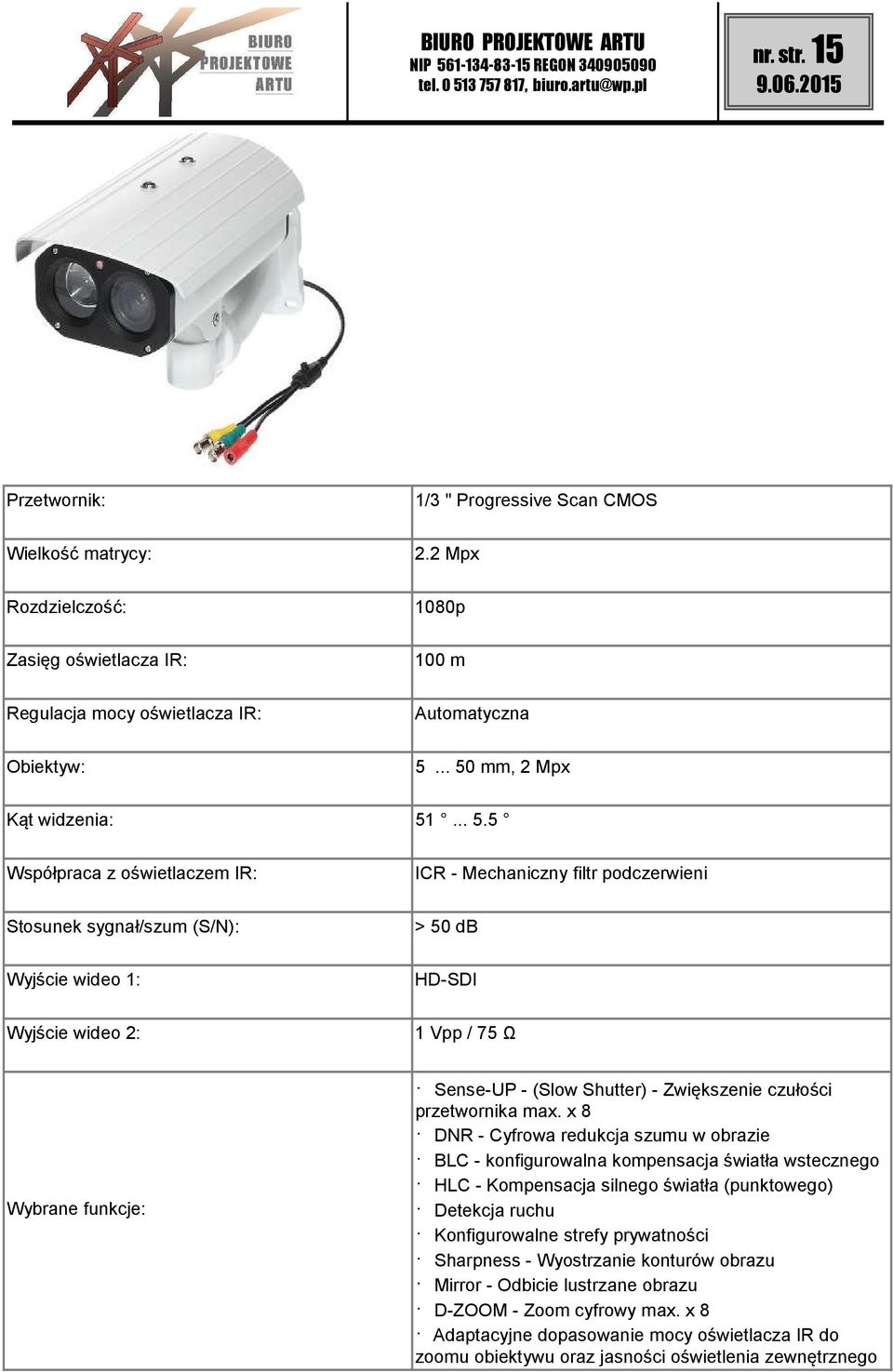

13 nr. str. 15 Przetwornik: 1/3 " Progressive Scan CMOS Wielkość matrycy: 2.2 Mpx Rozdzielczość: 1080p Zasięg oświetlacza IR: 100 m Regulacja mocy oświetlacza IR: Automatyczna Obiektyw: mm, 2 Mpx Kąt widzenia: Współpraca z oświetlaczem IR: ICR - Mechaniczny filtr podczerwieni Stosunek sygnał/szum (S/N): > 50 db Wyjście wideo 1: HD-SDI Wyjście wideo 2: 1 Vpp / 75 Ω Wybrane funkcje: Sense-UP - (Slow Shutter) - Zwiększenie czułości przetwornika max. x 8 DNR - Cyfrowa redukcja szumu w obrazie BLC - konfigurowalna kompensacja światła wstecznego HLC - Kompensacja silnego światła (punktowego) Detekcja ruchu Konfigurowalne strefy prywatności Sharpness - Wyostrzanie konturów obrazu Mirror - Odbicie lustrzane obrazu D-ZOOM - Zoom cyfrowy max. x 8 Adaptacyjne dopasowanie mocy oświetlacza IR do zoomu obiektywu oraz jasności oświetlenia zewnętrznego

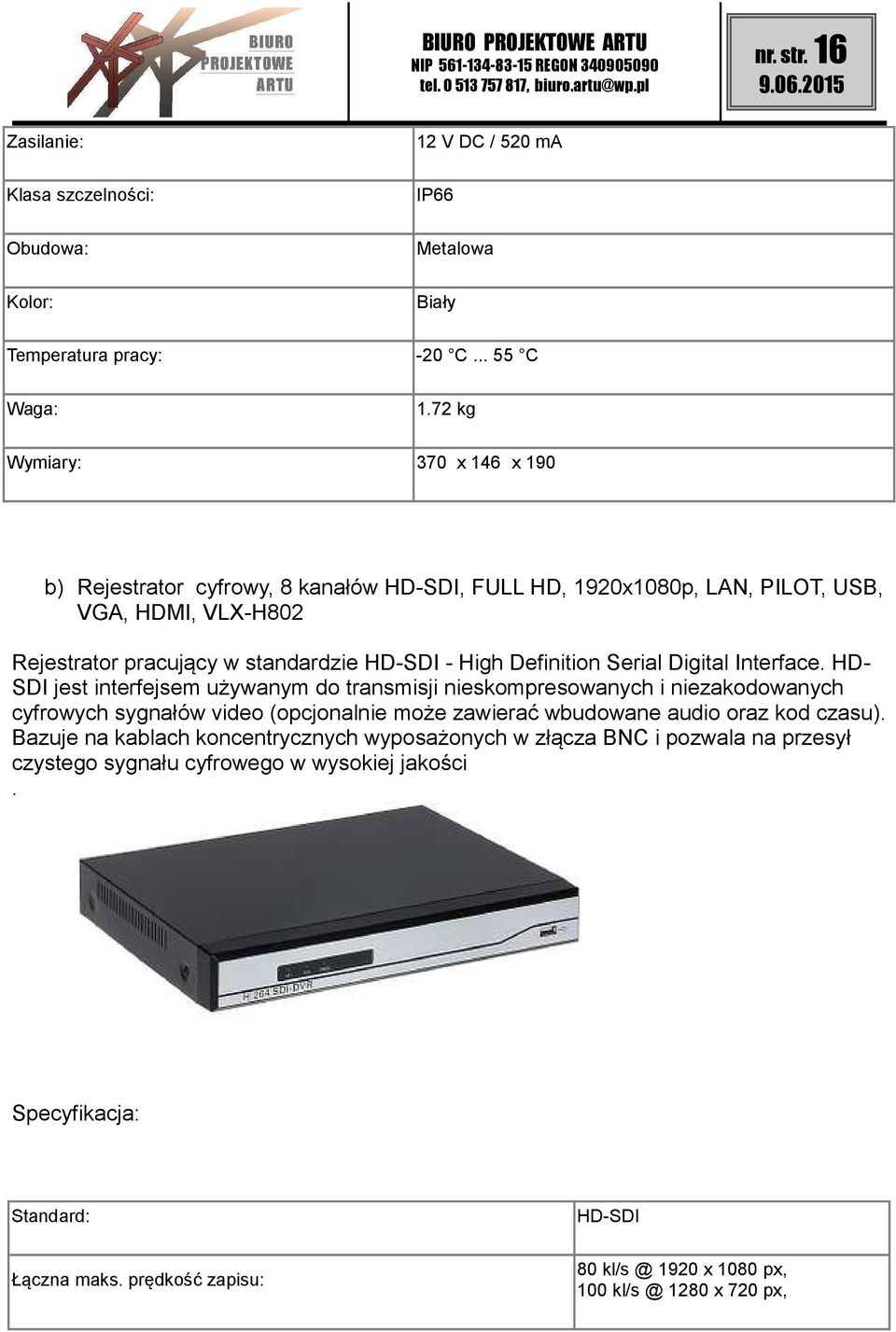

14 nr. str. 16 Zasilanie: 12 V DC / 520 ma Klasa szczelności: IP66 Obudowa: Metalowa Kolor: Biały Temperatura pracy: -20 C C Waga: 1.72 kg Wymiary: 370 x 146 x 190 b) Rejestrator cyfrowy, 8 kanałów HD-SDI, FULL HD, 1920x1080p, LAN, PILOT, USB, VGA, HDMI, VLX-H802 Rejestrator pracujący w standardzie HD-SDI - High Definition Serial Digital Interface. HD- SDI jest interfejsem używanym do transmisji nieskompresowanych i niezakodowanych cyfrowych sygnałów video (opcjonalnie może zawierać wbudowane audio oraz kod czasu). Bazuje na kablach koncentrycznych wyposażonych w złącza BNC i pozwala na przesył czystego sygnału cyfrowego w wysokiej jakości. Specyfikacja: Standard: HD-SDI Łączna maks. prędkość zapisu: x 1080 px, x 720 px,

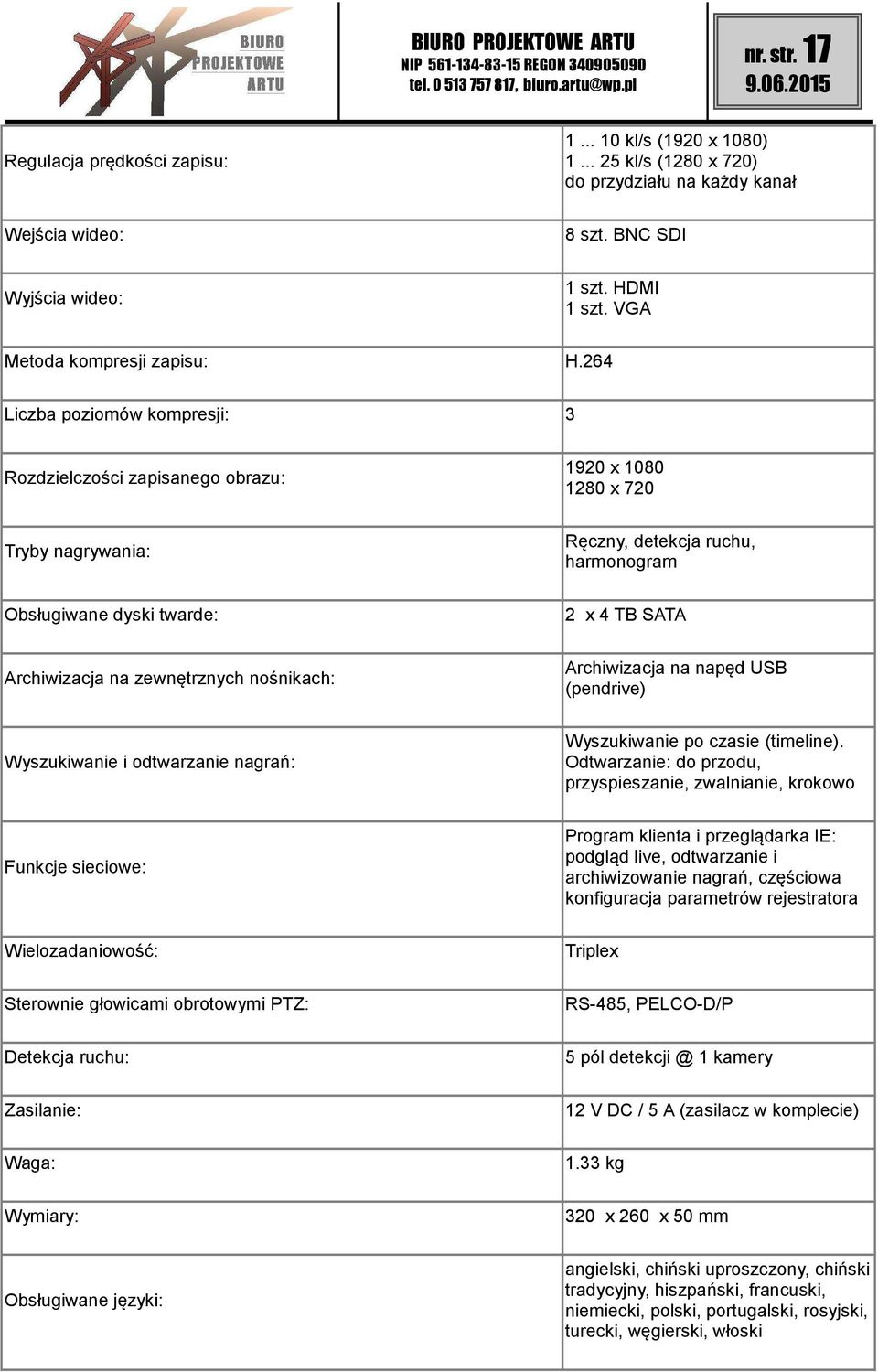

15 nr. str. 17 Regulacja prędkości zapisu: kl/s (1920 x 1080) kl/s (1280 x 720) do przydziału na każdy kanał Wejścia wideo: 8 szt. BNC SDI Wyjścia wideo: 1 szt. HDMI 1 szt. VGA Metoda kompresji zapisu: H.264 Liczba poziomów kompresji: 3 Rozdzielczości zapisanego obrazu: 1920 x x 720 Tryby nagrywania: Ręczny, detekcja ruchu, harmonogram Obsługiwane dyski twarde: 2 x 4 TB SATA Archiwizacja na zewnętrznych nośnikach: Archiwizacja na napęd USB (pendrive) Wyszukiwanie i odtwarzanie nagrań: Wyszukiwanie po czasie (timeline). Odtwarzanie: do przodu, przyspieszanie, zwalnianie, krokowo Funkcje sieciowe: Program klienta i przeglądarka IE: podgląd live, odtwarzanie i archiwizowanie nagrań, częściowa konfiguracja parametrów rejestratora Wielozadaniowość: Triplex Sterownie głowicami obrotowymi PTZ: RS-485, PELCO-D/P Detekcja ruchu: 5 pól 1 kamery Zasilanie: 12 V DC / 5 A (zasilacz w komplecie) Waga: 1.33 kg Wymiary: 320 x 260 x 50 mm Obsługiwane języki: angielski, chiński uproszczony, chiński tradycyjny, hiszpański, francuski, niemiecki, polski, portugalski, rosyjski, turecki, węgierski, włoski

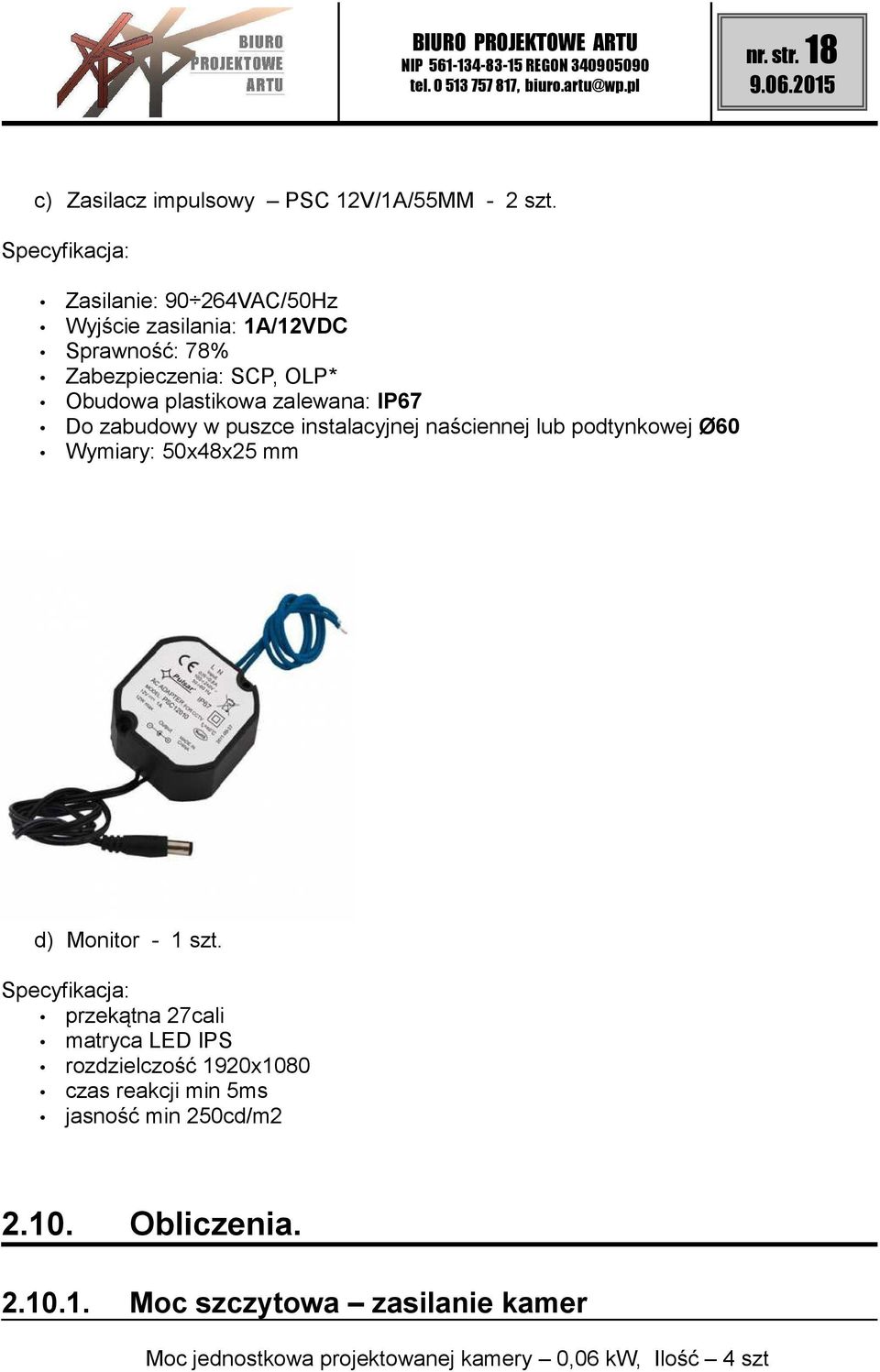

16 nr. str. 18 c) Zasilacz impulsowy PSC 12V/1A/55MM - 2 szt. Specyfikacja: Zasilanie: VAC/50Hz Wyjście zasilania: 1A/12VDC Sprawność: 78% Zabezpieczenia: SCP, OLP* Obudowa plastikowa zalewana: IP67 Do zabudowy w puszce instalacyjnej naściennej lub podtynkowej Ø60 Wymiary: 50x48x25 mm d) Monitor - 1 szt. Specyfikacja: przekątna 27cali matryca LED IPS rozdzielczość 1920x1080 czas reakcji min 5ms jasność min 250cd/m Obliczenia Moc szczytowa zasilanie kamer Moc jednostkowa projektowanej kamery 0,06 kw, Ilość 4 szt

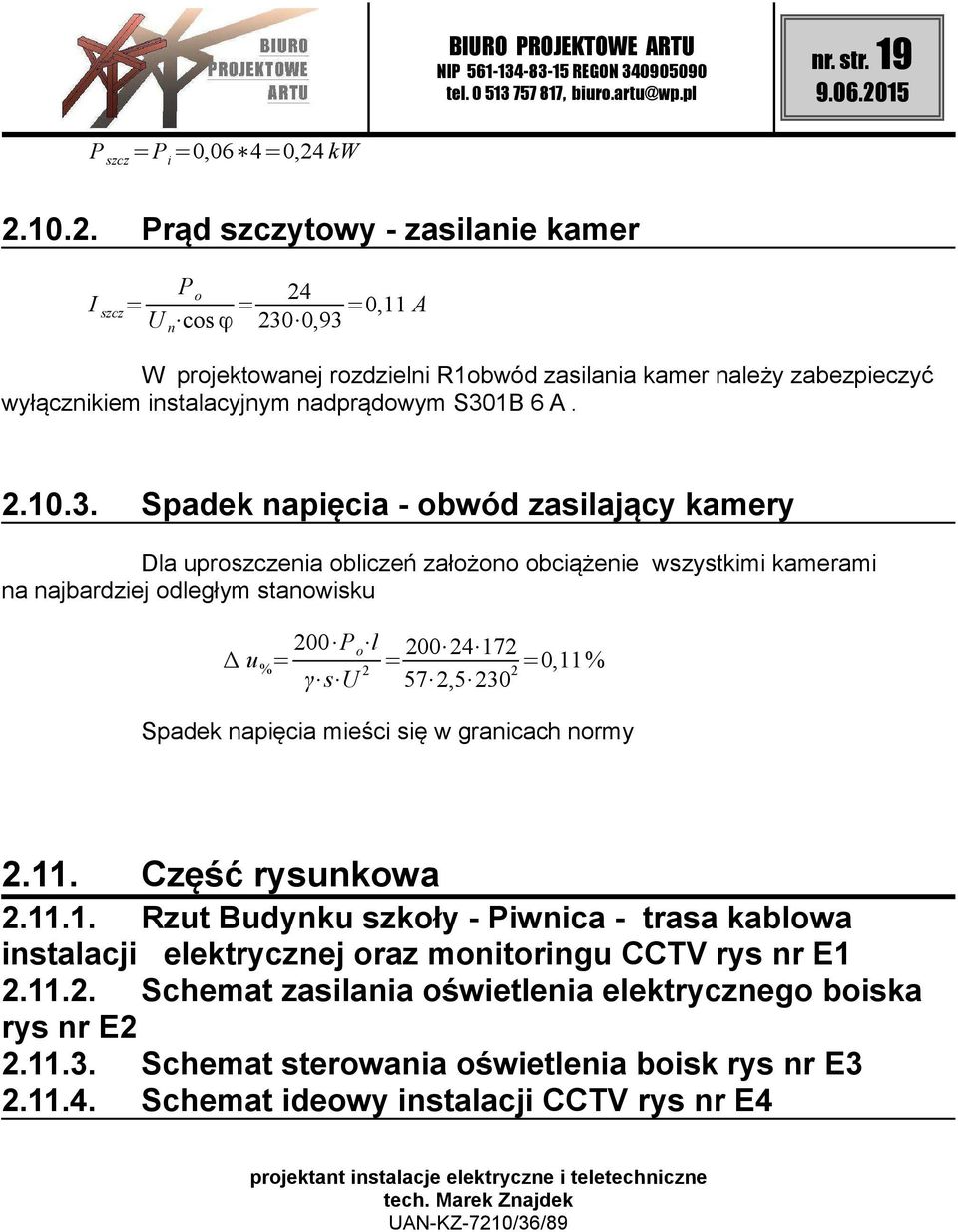

17 nr. str. 19 P szcz =P i =0,06 4=0,24kW Prąd szczytowy - zasilanie kamer I szcz = P o U n cosφ = ,93 =0,11A W projektowanej rozdzielni R1obwód zasilania kamer należy zabezpieczyć wyłącznikiem instalacyjnym nadprądowym S301B 6 A Spadek napięcia - obwód zasilający kamery Dla uproszczenia obliczeń założono obciążenie wszystkimi kamerami na najbardziej odległym stanowisku u % = 200 P o l γ s U 2 = , =0,11% Spadek napięcia mieści się w granicach normy Część rysunkowa Rzut Budynku szkoły - Piwnica - trasa kablowa instalacji elektrycznej oraz monitoringu CCTV rys nr E Schemat zasilania oświetlenia elektrycznego boiska rys nr E Schemat sterowania oświetlenia boisk rys nr E Schemat ideowy instalacji CCTV rys nr E4 projektant instalacje elektryczne i teletechniczne tech. Marek Znajdek UAN-KZ-7210/36/89

18 nr. str Dokumenty formalno prawne.

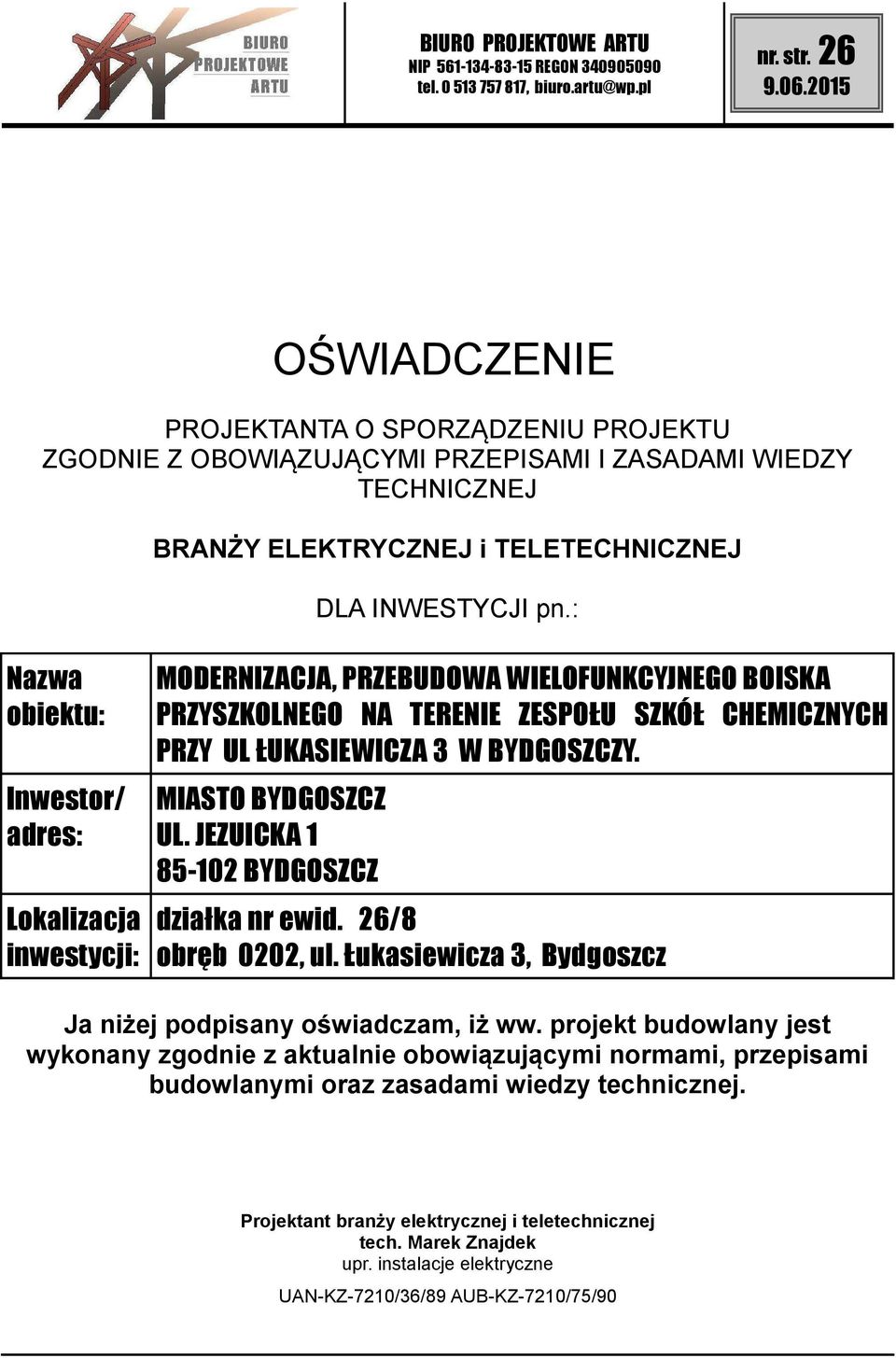

19 nr. str. 26 OŚWIADCZENIE PROJEKTANTA O SPORZĄDZENIU PROJEKTU ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI I ZASADAMI WIEDZY TECHNICZNEJ BRANŻY ELEKTRYCZNEJ i TELETECHNICZNEJ DLA INWESTYCJI pn.: Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ CHEMICZNYCH PRZY UL ŁUKASIEWICZA 3 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działka nr ewid. 26/8 obręb 0202, ul. Łukasiewicza 3, Bydgoszcz Ja niżej podpisany oświadczam, iż ww. projekt budowlany jest wykonany zgodnie z aktualnie obowiązującymi normami, przepisami budowlanymi oraz zasadami wiedzy technicznej. Projektant branży elektrycznej i teletechnicznej tech. Marek Znajdek upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

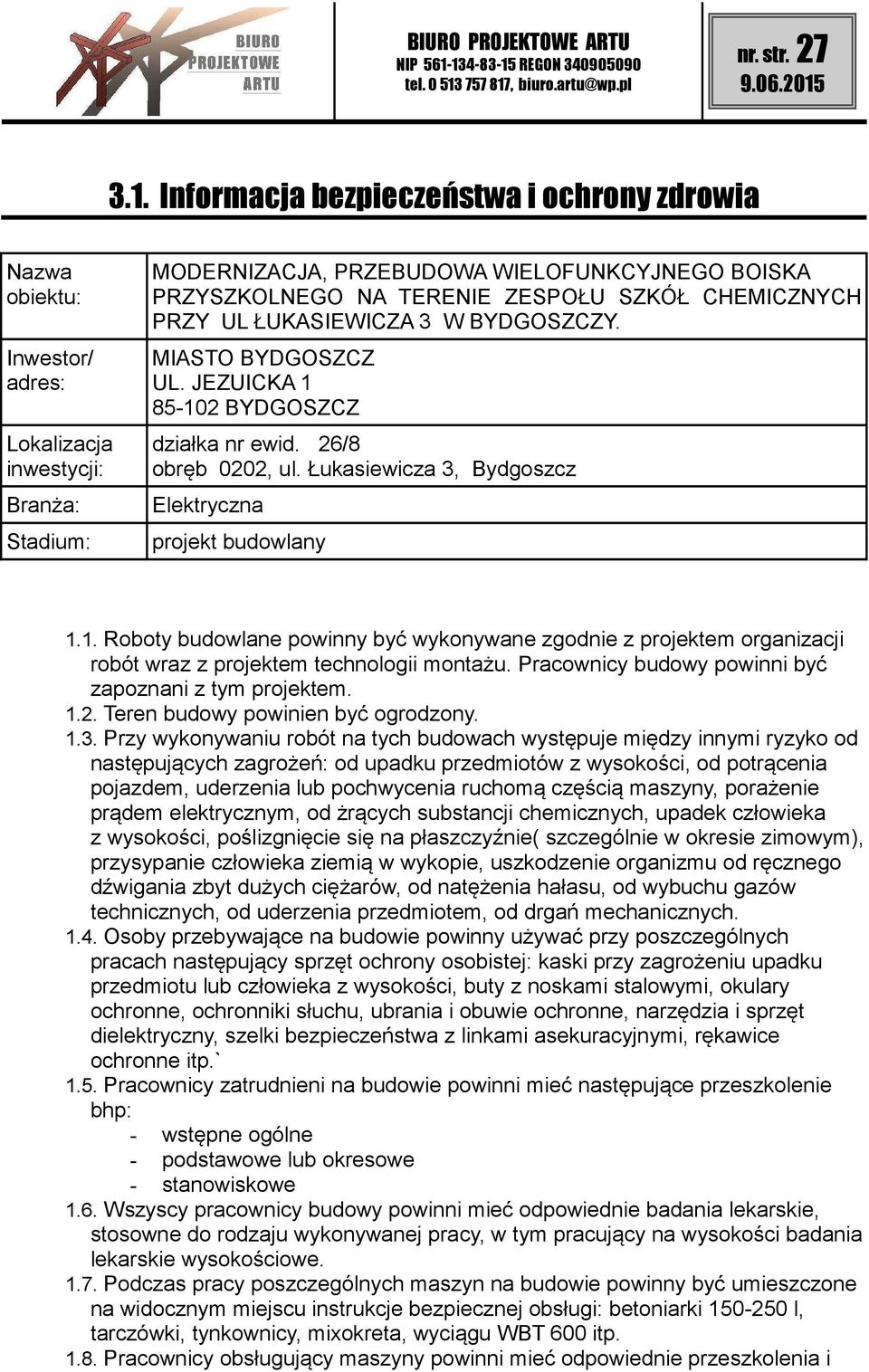

20 nr. str Informacja bezpieczeństwa i ochrony zdrowia Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: Stadium: MODERNIZACJA, PRZEBUDOWA WIELOFUNKCYJNEGO BOISKA PRZYSZKOLNEGO NA TERENIE ZESPOŁU SZKÓŁ CHEMICZNYCH PRZY UL ŁUKASIEWICZA 3 W BYDGOSZCZY. MIASTO BYDGOSZCZ UL. JEZUICKA BYDGOSZCZ działka nr ewid. 26/8 obręb 0202, ul. Łukasiewicza 3, Bydgoszcz Elektryczna projekt budowlany 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i

21 nr. str. 28 uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. Projektant branży elektrycznej tech. Marek Znajdek ul. Wysoka Chojnice upr. instalacje elektryczne UAN-KZ-7210/36/89 AUB-KZ-7210/75/90

22 nr. str Decyzja o warunkach zabudowy 3.3.Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów 3.4. Uzgodnienia
