1 nr str. 1 Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: Branża: PROJEKT BUDOWLANY BUDOWA BOISKA WIELOFUNKCYJNEGO Z BUDOWĄ INFRASTRUKTURY TECHNICZNEJ (ZEWNĘTRZNEJ INSTALACJI OŚWIETLENIABOISKA) NA TERENIE MŁODZIEŻOWEGO DOMU KULTURY NR 2 PRZY UL. LESZCZYŃSKIEGO 42 W BYDGOSZCZY MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działki nr ewid. 22, 19/1, 19/2 obręb 95, ul. Leszczyńskiego, 04610_1, m. Bydgoszcz architektoniczna, konstrukcyjna, instalacje elektryczne Stadium: projekt budowlany Zgodnie z ustawą z dnia 7 lipca 1994 r. wersja z dnia Prawo budowlane (tekst jednolity: Dz. U. poz z 2013 r.) oświadczamy, iż niniejszy projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant instalacja elektryczna i teletechniczne tech Marek Znajdek upr. instalacje elektryczne UAN-KZ -7210/36/89 AUB-KZ-7210/75/90 kategoria obiektu V projektant wiodący projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14 egz. nr. 1

2 nr str Opis techniczny do projektu zagospodarowania terenu Przedmiot inwestycji Istniejący stan zagospodarowania terenu Projektowane zagospodarowania terenu działki Informacje związane z ochroną zabytków Dane określające wpływ eksploatacji górniczej na działkę Wpływ na środowisko i otoczenie Inne konieczne informacje Określenie obszaru oddziaływania obiektu Kategoria obiektu budowlanego Bilans terenu Projekt zagospodarowania terenu Mapa do celów projektowych Architektura Przeznaczenie obiektu i jego charakterystyka Parametry obiektu Dostępność dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Obrzeża betonowe trawnikowe Nawierzchnia poliuretanowa Nawierzchnia z kostki betonowej Warstwy nawierzchni Opis techniczny urządzeń i elementów małej architektury Zestaw słupków do gry w siatkówkę i badmintona z siatką Zestaw słupków do gry w tenisa Bramka do piłki ręcznej szt Kosze i tablice do koszykówki szt Kosz na śmieci szt Ławka żeliwna z listwami z tworzywa sztucznego szt Piłko-chwyty i ogrodzenie Zieleń Zabezpieczenie istniejących instalacji Charakterystyka ekologiczna Faza budowy Faza normalnej eksploatacji Część rysunkowa Rzut poziomy boiska rys nr A Przekroje rys nr A Kontur linii boiska rys nr A Piłkochwyt boiska od strony wschodniej i zachodniej rys nr A Piłkochwyt boiska od strony południowej i północnej rys nr A Elementy piłkochwytu rys nr A Zestawienia stali piłkochwytów Instalacja elektryczna Przedmiot opracowania Zasilanie oraz sterowanie oświetleniem boiska Linia kablowa oświetlenia boiska Sterowanie Oświetleniem boiska Instalacja przeciwporażeniowa Uwagi Końcowe Typy slupów, opraw i wysięgników Słupy i fundamenty Wysięgniki - konstrukcje wsporcze Obliczenia mechaniczne Obliczenia Część rysunkowa Rzut budynku parter trasa kablowa nr E Schemat Rozdzielni R-0SW nr. E Dokumenty formalno prawne Opinia geologiczna

3 nr str Informacja bezpieczeństwa i ochrony zdrowia Uprawnienia projektantów, dokumenty potwierdzające przynależność do Izby Inżynierów Uzgodnienia... 42

4 nr str Opis techniczny do projektu zagospodarowania terenu.

5 nr str Przedmiot inwestycji. Przedmiotem opracowania jest projekt pn.: Budowa boiska wielofunkcyjnego z budową infrastruktury technicznej (zewnętrznej instalacji oświetlenia boiska) na terenie Młodzieżowego Domu Kultury nr 2 przy ul. Leszczyńskiego 42 w Bydgoszczy Istniejący stan zagospodarowania terenu. Działki o numerach ewidencyjnych 22, 19/1, 19/2 znajdują się w miejscowości Bydgoszcz obręb 95 przy ul. Leszczyńskiego, stanowią własność Inwestora. W chwili obecnej działki są zabudowane oraz uzbrojone. Na terenie wyznaczonym bod zabudowę boiskiem znajduje się istniejące boisko na nawierzchni z trawy, gruntu Projektowane zagospodarowania terenu działki. Zaprojektowano budowę boiska wielofunkcyjnego o wymiarach 21x44m. Wokół boiska zaprojektowano opaskę z polbruku oraz chodniki. Do boiska zaprojektowano zewnętrzną linię zasilającą projektowanego oświetlenia zewnętrznego. Trasę linii zewnętrznej zasilającej oświetlenie zaprojektowano wzdłuż krawędzi boiska i dalej wzdłuż budynku w miejscu istniejącego pasa zieleni. W celu oświetlenia projektowanego boiska zaprojektowano 1 słup oświetleniowy. Pozostałe elementy zagospodarowania terenu pozostają bez zmian Informacje związane z ochroną zabytków. Teren działki znajduje się na obszarze wpisanym do strefy zabytków. W czasie prac budowlanych ziemnych należy zachować szczególną ostrożność w czasie natrafienia na obiekt archeologiczny. W przypadku natrafienia na obiekt archeologiczny należy zawiadomić Wojewódzkiego Konserwatora Zabytków Dane określające wpływ eksploatacji górniczej na działkę. Teren działki nie znajduje się w rejonie wpływu eksploatacji górniczej Wpływ na środowisko i otoczenie. Obiekty nie wymagają ustalenia stref ochrony sanitarnej i nie wpływają negatywnie na środowisko przyrodnicze oraz nie naruszają praw osób trzecich, wynikających z ich usytuowania oraz projektowanej funkcji Inne konieczne informacje Po przeprowadzeniu badań gruntowych stwierdzono kategorię gruntową I - proste warunki gruntowe. Przyjęto I kategorię geotechniczną. Wody opadowe z przedmiotowego budynku zostaną rozprowadzone po powierzchni działki Określenie obszaru oddziaływania obiektu Oddziaływanie obiektu w zakresie funkcji:- obiekt budownictwa sportowego 3 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Oddziaływanie obiektu w zakresie bryły: a) przesłanianie: - obiekt niski oddalony od granic działki o wymagane odległości b) zacienienie - obiekt będzie nasłoneczniany przynajmniej 3h dziennie 13 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Miejsce gromadzenia odpadów stałych - zaprojektowano miejsce gromadzenia odpadów stałych (kosze na śmieci) oddalone o 3,00m od granicy z sąsiednią działką 23 warunków technicznych

6 nr str. 6 jakim powinny odpowiadać budynki i ich usytuowanie Usytuowanie studni - nie dotyczy 31,32,33 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Infrastruktura techniczna przyłącza nie dotyczy 26,27,28,29,30 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Zieleń i urządzenia rekreacyjne: - urządzenia rekreacyjne zaprojektowano boisko wielofunkcyjne zgodnie z 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - zieleń na przedmiotowym terenie nie projektuje się nasadzeń 39 i 40 warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Z uwagi na powyższe argumenty obszar oddziaływania obiektu zamknie się w granicach działek nr 22, 19/1, 19/2 w obrębie 95 przy ul. Leszczyńskiej w Bydgoszczy na podstawie Rozporządzenia ministra Infrastruktury z dnia 12 kwietnia 2002 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dz.U poz Kategoria obiektu budowlanego Obiekt zakwalifikowano do V kategorii Bilans terenu istn. proj. powierzchnia zabudowy: 971,00 m² (9,88%)² istn. powierzchnia biologicznie czynna 6107,00 m² istn. powierzchnia utwardzeń, chodników, jezdni 2745,00 m² proj. powierzchnia biologicznie czynna 5190,00 m²(52,83%)² proj. powierzchnia utwardzeń, chodników, jezdni 3662,00 m² (37,29%)² przyrost powierzchni utwardzeń 917,00 m² razem pow. analizowanego obszaru działek: 9823,00m² (100%)² Projekt zagospodarowania terenu Mapa do celów projektowych projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant instalacja elektryczna i teletechniczne tech Marek Znajdek upr. instalacje elektryczne UAN-KZ -7210/36/89 AUB-KZ-7210/75/90 projektant wiodący projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

7 nr str Architektura.

8 nr str Przeznaczenie obiektu i jego charakterystyka Zaprojektowano budowę boiska wielofunkcyjnego o wymiarach 21x44m. W obrębie boiska wyznaczono pole do gry w piłkę ręczną, boisko do koszykówki boisko do siatkówki. kort do tenisa ziemnego oraz badmintona. Teren boiska zabezpieczono piłkochwytami. Od strony północnej zaprojektowano dojście w postaci chodnika ze schodami oraz pochylnią dla niepełnosprawnych. W celu zapewnienia oświetlenia zaprojektowano 1 stanowisko oświetleniowe. W obszarze prowadzonej inwestycji rośnie pomnik przyrody. W trakcie realizacji zadania Wykonawca nie może naruszyć korzeni pomnika przyrody o średnicy przekraczającej 3cm. Prace prowadzane w obrębie poza boiskiem od strony zachodniej i południowej dotyczące rozbiórek istniejącego chodnika i montażu chodnika utwardzonego ekokratką należy prowadzić ręcznie. Maksymalny wykop pod obszarem obejmującym system korzeniowy drzewa należy prowadzić maksymalnie na 28cm w głąb gruntu Parametry obiektu BILANS PODSTAWOWYCH POWIERZCHNI projektowana powierzchnia boiska do koszykówki P= 11,5x20,00m=230,00m² projektowana powierzchnia boiska do siatkówki P= 9,0x18,0m=162,00m² projektowana powierzchnia boiska do piłki ręcznej P= 20,00x40,00m=800,00m² projektowana powierzchnia kortu do tenisa ziemnego P= 23,77x10,97m=260,76m² projektowana powierzchnia kortu do badmintona P= 6,10x13,40m=81,74m² projektowana powierzchnia boiska nawierzchnia z poliuteranu P= 21,00x44,00m=924,00m² w tym 590,00m² z poliuteranu kolor ceglasty P= 334,00m² z poliuteranu kolor zielony projektowane obrzeża trawnikowe 8x30x100 L=341,00m projektowane trawniki P=429,00m² projektowane chodniki z kostki polbruk P=315,00m² projektowane utwardzenia z ekokratki P=102,00m² projektowany piłkochwyt h=6,00m 90,00m projektowany piłkochwyt h=8,00m 47,00m rozbiórka istniejących bramek 2szt. rozbiórka istniejącego piłkochwytu h=6,0m z siatki polipropylenowej L=38,0m rozbiórka istniejącego chodnika z utylizacją 474,50m² rozbiórka istniejącej nawierzchni betonowej gr 20cm z utylizacją 30,50m² rozbiórka istniejących krawężników z utylizacją 335,00m osłonięcie rury wodociągowej rurą osłonową 110/6,7mm i wymiana odcinka instalacji zewnętrznej wodnej fi 40mm L=105,00m

9 nr str Dostępność dla osób niepełnosprawnych Obiekt jest dopuszczony dla osób niepełnosprawnych Rozwiązania konstrukcyjno-budowlane Ukształtowanie terenu Teren przewidziany pod zabudowę boiskiem jest delikatnie nachylony w kierunku południowym, różnica rzędnych wynosi około 20cm. Boisko na większości jego obszaru zaprojektowano na nawierzchni biologicznie czynnej tj. istniejące boisko gruntowo-trawiaste. W miejscach niwelacji terenu należy dokonać wykonania nasypów ze żwiru zagęszczonego do Is=0,98 warstwami. Rzędne projektowanego ukształtowania terenu oraz jego kształt zostały podane w dokumentacji rysunkowej. Zaprojektowano wykopy pod płytą boiska średnio na 45cm pod chodnikami na głębokość 21cm Obrzeża betonowe trawnikowe Wokół boiska zaprojektowano obrzeża betonowe trawnikowe 8x30x100cm. Obrzeża należy posadowić na warstwie oporu z mieszanki żwiru i cementu w proporcjach 1: Nawierzchnia poliuretanowa Zaprojektowano boisko wielofunkcyjne na podbudowie ET o wymiarach: 22,00 x 44,00m o nawierzchni poliuretanowej. Projektowana nawierzchnia powinna składać się z dwóch warstw: elastycznej i użytkowej: - warstwa gumowa SBR (grubość min. 7mm) - warstwa użytkowa EPDM (grubość min. 7mm) barwiona w masie technologia układania nawierzchni: Technologia typu EPDM nawierzchnia gładka, przepuszczalna dla wody, wykonana dwuwarstwowo. Nawierzchnie tego należy wykonać na podbudowie elastycznej typu ET o grubości min. 30 mm. Dolna warstwa z granulatu SBR min. 7mm, górna warstwa wykonana z kolorowego granulatu EPDM min. 7mm barwiona w masie. Nawierzchnie należy i układać zgodniej z jej kartą techniczną i zaleceniami producenta to jest w temperaturze od 5 do 20 stopni Celsjusza i wilgotności powietrza powyżej 75%. Nawierzchnia z poliuretanu powinna posiadać: certyfikat lub deklarację zgodności z normą PN-EN 14877:2008, albo aprobatę techniczną lub rekomendację techniczną ITB, lub też wyniki badań specjalistycznego laboratorium (np. Labosport lub ISA-Sport lub Sports Labs Ltd) Potwierdzające parametry projektowanej nawierzchni lub inny równoważny dokument, kartę techniczną nawierzchni, potwierdzoną przez jej producenta, atest PZH lub dokument równoważny dla projektowanej nawierzchni, autoryzację producenta nawierzchni poliuretanowej, wystawioną dla wykonawcy inwestycji wraz potwierdzeniem gwarancji udzielonej przez producenta na tą nawierzchnię Nawierzchnia z kostki betonowej. Jako dojścia do projektowanych boisk zaprojektowano chodniki wykończone kostka betonową typu polbruk gr 6cm. Przyjęto kostkę koloru szarego w kształcie cegiełki z fazą. Chodniki należy ograniczyć obrzeżem trawnikowym. W obrzeżu trawnikowym należy przewidzieć szczeliny pomiędzy obrzeżami w celu umożliwienia przepływu wód opadowych Warstwy nawierzchni.

10 nr str nawierzchnia boiska na nawierzchni biologicznie czynnej nasyp przyjęto wykop o maksymalnej głębokości 28cm w zależności od zalegających warstw gruntów - nawierzchnia z poliuretanu gr. 1,4cm, - nawierzchnia ET 3cm, - miał kamienny fr. 0,075-5mm Is=0,98 gr. 5cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - kruszywo fr. 0,075-31,5mm Is=0,98 gr. 12cm (gruz betonowy lub kruszywo łamane z atestem zabrania się stosowania kruszyw wapiennych) - podsypka żwirowa Is=0,98 w zależności od głębokości wykopów od 12 do 23cm przyjęto średnio 17,5cm -istniejące warstwy gruntu - grunt rodzimy 2 utwardzenie z polbruku na nawierzchni biologicznie czynnej przyjęto wykop gr 21cm - polbruk gr 6cm, - podsypka cem-piaskowa 5cm, - podsypka żwirowa Is=0,98 przyjęto średnio gr. 10cm - grunt rodzimy 3 trawniki - ziemia żyzna 10cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy 4 utwardzenie z ekokratki przyjęto wykop gr 10cm - ekokratka gr 4cm zasypana ziemią żyzną odpowiednik ziemi ornej klasy min. III, - ziemia żyzna 6cm odpowiednik ziemi ornej klasy min. III, - grunt rodzimy 2.5. Opis techniczny urządzeń i elementów małej architektury Zestaw słupków do gry w siatkówkę i badmintona z siatką Wysokość słupków - ok. 2,85m; słupki muszą charakteryzować się parametrami: wykonane są z profili stalowych fi 76 mm, cynkowane ogniowo i lakierowane proszkowo; słupki mocowane w tulejach; Komplet słupków składający się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi z elementami zaczepowymi siatki; słupki z bezstopniową regulacją zawieszenia siatki w zakresie 1,07-2,43 m słupki muszą posiadać zgodność z przepisami PZPS oraz normą PN-EN 1271:2006 p.4; słupki muszą posiadać certyfikat bezpieczeństwa wydany przez Instytut Sportu. słupki montowane w stopach fundamentowych wg instrukcji producenta słupki wyposażone w zaślepki tulei montażowych słupki wyposażone w osłonę z pianki poliuretanowej w otulinie z materiału wodoodpornego

11 nr str Zestaw słupków do gry w tenisa Wysokość słupków - 1,6m; Aluminiowy profil owalny 120 x 100mm; Słupki mocowane w tulejach; Komplet składa się z dwóch słupków, jeden z napinaczem śrubowym siatki, drugi z elementami zaczepowymi siatki; Zgodność z normą PN-EN 1510:2006 p.4; Certyfikat bezpieczeństwa wydany przez Instytut Sportu. Siatka z fartuchem 2,80 x 1,05m gr 4mm oczko 45x45mm słupki wyposażone w zaślepki

12 nr str Bramka do piłki ręcznej szt. 2 Wymiary bramki: 3,0x2,0m, głębokość 80/100cm (góra/dół) bramki muszą charakteryzować się następującymi parametrami: bramki wykonane z kwadratowego profilu stalowego 80x80, cynkowanego ogniowo; słupki bramki montowane w tulejach; mocowanie siatki do ramy głównej za pomocą haczyków z tworzywa sztucznego; pałąki podtrzymujące siatkę montowane na stałe; kolor: szaro-czerwony; bramka musi posiadać zgodność z przepisami do gry w piłkę ręczną oraz normą PN-EN ; bramka musi posiadać certyfikat bezpieczeństwa wydany przez Instytut Sportu.

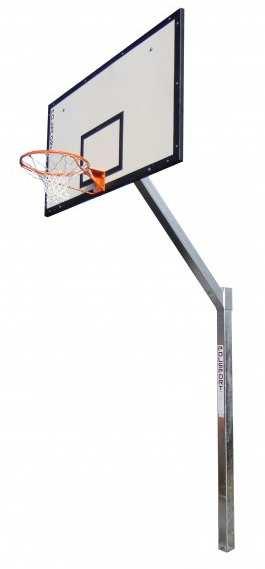

13 nr str Kosze i tablice do koszykówki szt. 2 Kosz do koszykówki o następujących parametrach: Wysięg 160cm; konstrukcja z kwadratowego profilu stalowego 100x100x3 mm, cynkowanego ogniowo; kosz przeznaczony do wbetonowania na stałe; kosz z możliwością zawieszenia różnego rodzaju tablic (pleksi, epoksydowe, stalowe - kratownicowe) i obręczy do koszykówki; kosz z możliwością regulacji wysokości tablicy; kosz zgodny z normą PN-EN 1270:2006; kosz musi posiadać certyfikat bezpieczeństwa wystawiony przez Instytut Nadzoru Technicznego. Kosz wyposażony w tablicę laminowaną 105x180cm z ramą kosz wyposażony w zestaw elementów montażowych do tablicy kosz wyposażony w obręcz wzmocnioną z siatką z możliwością przechyłu (obręcz uchylna) słupki wyposażone w osłonę z pianki poliuretanowej w otulinie z materiału wodoodpornego

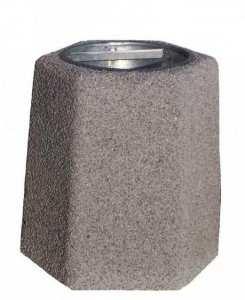

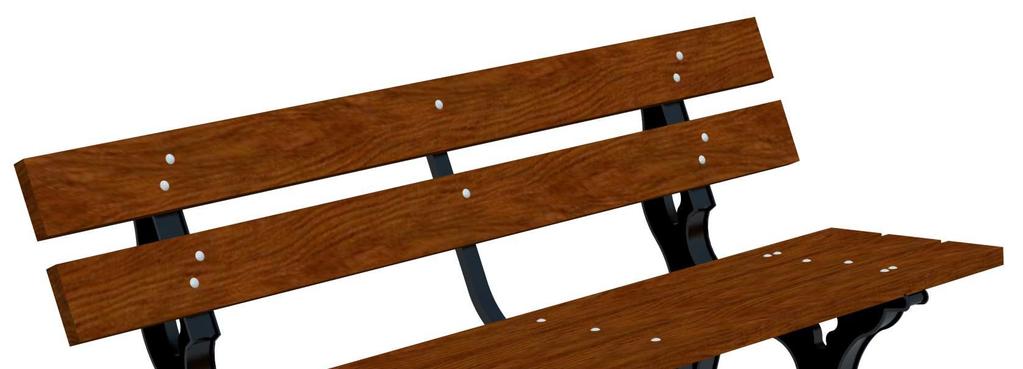

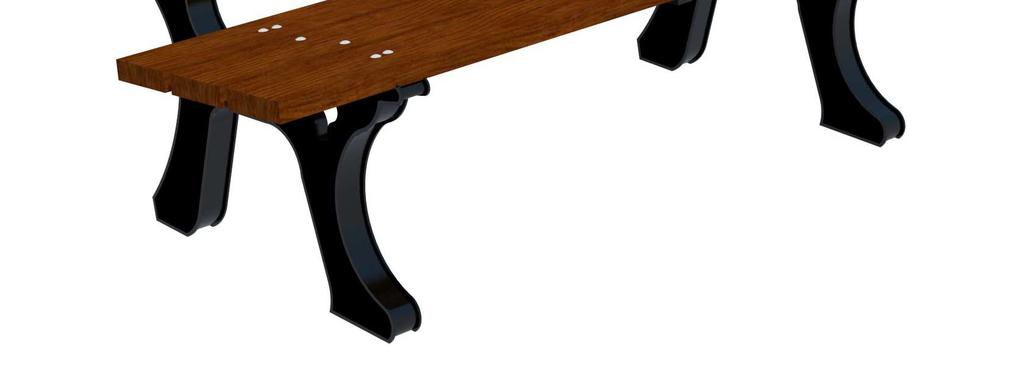

14 nr str Kosz na śmieci szt. 3 Wymiary: pojemność 40 l wysokość 60 cm szerokość 60 cm waga 160 kg kolor jasnobeżowy Materiał: kamień płukany, wkład z blachy ocynkowanej z popielniczką Ławka żeliwna z listwami z tworzywa sztucznego szt. 8 Wymiary ławki: 1,80x0,50x0,80 m szt. 8 Minimalny skład urządzenia: -nogi żeliwne 2 szt. -listwy z tworzywa barwionego w masie 5 szt. Nogi ławki wykonane z wysokogatunkowego żeliwa. Siedziska i oparcie wykonane w całości z ekologicznego materiału barwionego w masie w całym przekroju nie dopuszcza się siedzisk z listwami drewnianymi. Listwy o przekroju minimalnym 100x37x1800mm w kolorze brązowym materiał niewymagający konserwacji, malowania i impregnacji. Ławkę należy zamontować na betonowych prefabrykatach.

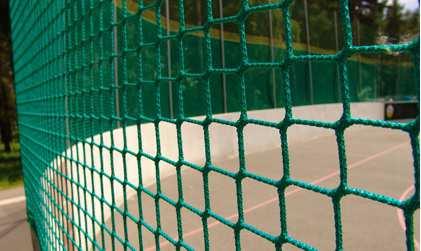

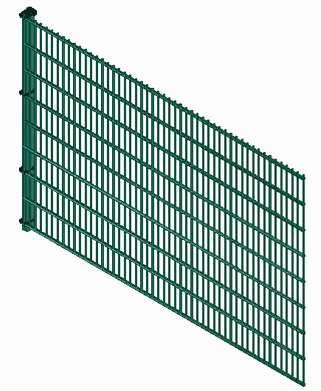

15 nr str Piłko-chwyty i ogrodzenie Wokół boiska od strony wschodniej i zachodniej zaprojektowano piłko-chwyty o wysokości 6,0m.Piłkochwyty zabudowano do wysokości 4,0m panelem 2D 8/6/8 powyżej siatką polipropylenową gr 4,00mm o oczkach 10x10cm. Konstrukcję wsporczą piłko-chwytów stanowią słupy z RK 80x80x4,0mm montowane w stopach fundamentowych 40x40x120cm z betonu C 16/20 oraz słupy z RK 80x80x3,0mm montowane w stopach fundamentowych 40x40x80cm z betonu C 16/20, rygle z RK 80x80x3, 0mm.Rozstaw słupów przyjęto średnio co 250cm. Cała konstrukcja piłko-chwytów w kolorze zielonym. Wokół boiska od strony północnej i południowej zaprojektowano piłko-chwyty o wysokości 8,0m.Piłkochwyty zabudowano do wysokości 4,0m panelem 2D 8/6/8. Na wysięgnikach słupów 8,0m spuszczono siatką polipropylenową gr 4,00mm o oczkach 10x10cm wysokości 8,0m. Konstrukcję wsporczą piłko-chwytów stanowią słupy z RK 80x80x4,0mm montowane w stopach fundamentowych 40x40x120cm z betonu C 16/20 oraz słupy z RK 80x80x3,0mm montowane w stopach fundamentowych 40x40x80cm z betonu C 16/20.Rozstaw słupów przyjęto średnio co 250cm. Cała konstrukcja piłko-chwytów w kolorze zielonym. Mocowanie paneli według rozwiązań systemowych (klamry montażowe). Na słupach zamontować zgrzewane panele 2D 8/6/8 o oczkach prostokątnych Drut ocynkowany a następnie pomalowany proszkowo. Słupy ocynkowane i pokryte proszkiem poliestrowym. Szczegóły według rozwiązań systemowych. Siatkę polipropylenową gr 4,00mm o oczkach 10x10cm należy rozwiesić na linkach stalowych fi5/8mm i fi6/8mm w osłonie z tworzywa przymocowanych do słupów za pomocą śrub M10 z uchem L=100mm. Do naprężonych linek mocować siatkę tworzywową. Konstrukcje wsporczą piłkochwytów, czyli słupy i rygle należy ocynkować ogniowo i pomalować proszkowo.

16 nr str Zieleń Projektuje się wykonanie trawników z rozsiewu. Na terenie przewidzianym wokół boiska przewidziano przeoranie gruntu glebogryzarką wybranie-uzupełnienie 10cm istniejącej nawierzchni, wyrównanie terenu, rozścielenie 10cm warstwy ziemi żyznej odpowiednik klasy ziemi III ornej a następnie wysianie nasion traw. Ziemię żyzną należy nawieźć mieszanką nawozów. Od strony zachodniej i południowej boiska zaprojektowano utwardzenie chodnika ekokratką gr 4cm. Rozbiórkę istniejącego chodnika od strony zachodniej należy przeprowadzić ręcznie, wykop pod utwardzenie z ekokratki należy przeprowadzić ręcznie. Ekokratkę należy zasypać ziemią żyzną odpowiednikiem klasy ornej III i obsiać nasionami traw. W trakcie realizacji robót należy zachować szczególną uwagę na istniejący system korzeniowy rosnącego drzewa pomnika przyrody, kategorycznie zakazuje się uszkadzania korzeni powyżej 3cm średnicy. Wszystkie prace w obrębie systemu korzeniowego drzewa pomnika przyrody należy prowadzić ręcznie Zabezpieczenie istniejących instalacji. Pod projektowanym boiskiem biegnie istniejąca instalacja zewnętrzna wodna. Zaprojektowano wymianę istniejących rur na nowe z PE SDR11 PN16 40x3,7 oraz zabezpieczenie odcinków rurami osłonowymi 110/6,7mm Charakterystyka ekologiczna. Przedmiotowe boisko zaprojektowano zgodnie z obecnym stanem wiedzy, warunkami terenowymi i możliwościami technicznymi. Nowoczesne rozwiązania techniczne i technologiczne zastosowane w projekcie budowlanym zostały przyjęte właściwie i nie odbiegają od standardów stosowanych w tego typu obiektach na obszarze kraju i za granicą i w znacznym stopniu eliminują ewentualne wystąpienie sytuacji nadzwyczajnego zagrożenia środowiska. Projektowana lokalizacja obiektu jest wariantem najbardziej korzystnym dla środowiska Faza budowy. W trakcie realizacji planowanego przedsięwzięcia uciążliwość prac budowlanych sprowadzi się głównie do hałasu związanego z robotami ziemnymi oraz budowlano montażowymi. Poziom hałasu w czasie tych robót nie jest oceniany przez normy i specjalne rozporządzenia, i w związku z tym nie podlega ograniczeniom wynikającym z przepisów ochrony środowiska. Należy jednak wykluczyć pracę sprzętu ciężkiego i transportowego o dużej mocy akustycznej w porze nocnej.źródłem niezorganizowanego, dopuszczalnego w fazie budowy zanieczyszczenia powietrza będzie ruch pojazdów dowożących materiały budowlane, pracowników, roboty drogowe związane z urządzeniem terenu, prace spawalnicze i malarskie oraz roboty budowlano montażowe. Z uwagi na zróżnicowaną w czasie ilość zużywanych materiałów budowlanych, w/w źródła powinny mieć niewielki wpływ na zanieczyszczenie powietrza. Powstające ilości pyłu oraz zanieczyszczeń gazowych powinny ograniczyć się swoim oddziaływaniem do ogrodzonego terenu budowy. Ze względu na charakter zagospodarowania otoczenia lokalizacji nowego obiektu, wymienione rodzaje oddziaływań fazy budowy będą praktycznie niezauważalne.w fazie realizacji wpływ prowadzonych robót ziemnych na wody podziemne i powierzchniowe powinien ograniczyć się do niewielkich spływów zanieczyszczeń niesionych z wodami opadowymi na pobliskie tereny niezabudowane. Mogą to być różnego rodzaju spływy szlamu zanieczyszczonego wapnem lub cementem przy betoniarce. Sytuacje takie można skutecznie eliminować poprzez odpowiedni nadzór nad pracą tego urządzenia a ewentualne oddziaływanie będzie powierzchowne. Wody podziemne poziomu użytkowego wgłębne są praktycznie poza zasięgiem możliwości zanieczyszczenia. Wpływ na glebę i szatę roślinną w fazie budowy ograniczy się do terenu, gdzie będą prowadzone roboty ziemne i budowlano montażowe. W trakcie robót nie będzie potrzeby dokonywania wycinki drzew ani dewastacji istniejącej zieleni o charakterze użytkowym. Hałas, pylenie, wyziewy substancji toksycznych mogą być szkodliwe lub uciążliwe dla pracowników wykonujących poszczególne roboty budowlane. Uciążliwości te powinny być ograniczone do minimum poprzez odpowiednie zabezpieczenia wynikające z przepisów BHP i

17 nr str. 19 odpowiednią organizację robót. Powstałe w trakcie budowy odpady takie jak gruz, szkło powinny być odpowiednio wykorzystane lub wywożone na składowisko odpadów Faza normalnej eksploatacji. Wpływ na zdrowie ludzi Z rozwiązań projektowych wynika, że zasadnicza uciążliwość inwestycji nie wystąpi poza działkami będącymi we władaniu inwestora. Wpływ na stan powietrza atmosferycznego Eksploatacja obiektu i związanych z nią emitorów nie będzie powodować przekroczeń obowiązujących wartości stężeń zanieczyszczeń i wartości odniesienia poza teren rozpatrywanej inwestycji Wpływ na klimat akustyczny Obiekt z projektowanym wyposażeniem i przeznaczeniem funkcjonalnym nie wprowadza szczególnej emisji hałasów i wibracji, nie powoduje też szczególnego podwyższenia poziomu hałasu. Przy zastosowaniu projektowanych rozwiązań budowlanych oraz technologicznych poziom hałasu nie przekroczy dopuszczalnych norm dla tego typu obiektu. Wpływ na wody powierzchniowe i podziemne Projektowane boisko wielofunkcyjne i zaplecze lekkoatletyczne nie będzie wpływało negatywnie na wody podziemne i powierzchniowe. Wpływ na istniejący drzewostan, powierzchnie ziemi, glebę Obiekt z uwagi na kontekst lokalizacyjny i rozwiązania technologiczne nie powoduje szczególnego zacienienia otoczenia, naruszenia układów korzeniowych drzew, nie wprowadza również szczególnych zakłóceń w ekologicznej charakterystyce powierzchni ziemi i gleby. Charakter użytkowania boiska nie wpływa negatywnie na zachowanie biologicznie czynnego terenu poza obrębem opracowania. Wpływ na dobra materialne, dobra kultury, krajobraz Nie przewiduje się zmian w dotychczasowym sposobie użytkowania terenu poza ogrodzeniem działki. Lokalizacja i normalna eksploatacja boiska nie będą miała wpływu na dobra materialne i dziedzictwo kulturowe otaczających miejscowości. Nie wpłynie też negatywnie na zmianę krajobrazu Część rysunkowa Rzut poziomy boiska rys nr A Przekroje rys nr A Kontur linii boiska rys nr A Piłkochwyt boiska od strony wschodniej i zachodniej rys nr A Piłkochwyt boiska od strony południowej i północnej rys nr A Elementy piłkochwytu rys nr A Zestawienia stali piłkochwytów projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/68 projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

18 nr str Instalacja elektryczna

19 nr str Przedmiot opracowania Przedmiotem opracowania niniejszego projektu instalacji elektrycznej jest projekt budowlany wykonania oświetlenia projektowanego boiska sportowego. Zasilenie projektowanych instalacji wykonane zostanie z projektowanej rozdzielnicy R-OSW. Instalacja nie spowoduje konieczności zwiększenia istniejącej mocy przyłączeniowej budynku Zasilanie oraz sterowanie oświetleniem boiska Zasilanie instalacji oświetlenia boiska wykonane zostanie z projektowanej rozdzielnicy R-OSW (4 rzędowa -24 modułową o wymiarach 845x670x178). Rozdzielnicę należy osadzić pod tynkiem obok rozdzielnicy R1 zgodnie z rysunkiem technicznym. Projektowana rozdzielnica zasilona będzie z R1 za pomocą wewnętrznej linii zasilającej wykonanej przewodem YDYżo 5x10 mm2. Powyższą linię zasilającą ułożyć pod tynkiem. Projektowaną linię zasilającą należy zabezpieczyć w rozdzielni R1 rozłącznikiem bezpiecznikowym R303 z wkładkami topikowymi 3xDO2 25A. Projektowaną rozdzielnię wyposażyć zgodnie ze schematem rozdzielnicy i zaopatrzyć ją w odpowiednie oznaczenia jej elementów i schemat połączeń linii kablowych oświetlenia boisk. Wszelkie kolizje kabli z urządzeniami podziemnymi należy wykonać zgodnie z PN-75/E-05125, wykorzystując rury ochronne opisane na planie sytuacyjnym. Zachować określone normą odległości kabli od wszelkich instalacji i urządzeń podziemnych zarówno przy zbliżeniach jak i przy skrzyżowaniach Linia kablowa oświetlenia boiska W ziemi kabel YKY 4x16 mm2 ułożyć w rowie kablowym na głębokości 70 cm na 10 cm warstwie piasku. Na ułożone kable nasypać również 10 cm warstwę piasku, a następnie 15 cm warstwę ziemi rodzimej, na której ułożyć folię oznaczeniowo-ochronną, niebieską i rowy kablowe wypełnić ziemią rodzimą. Kable na całej długości należy zaopatrzyć w oznaczniki kablowe z informacją dotyczącą jego trasy od-do, typu i przekroju oraz użytkownika. W rozdzielnicy R-OSW oraz w masztach oświetleniowych kable zaopatrzyć w tabliczki informacyjne określając typ, przekrój oraz trasę - do. Wszelkie kolizje kabli z urządzeniami podziemnymi należy wykonać zgodnie z PN-75/E-05125, wykorzystując rury ochronne opisane na planie sytuacyjnym. Kabel w budynku układać pod tynkiem. Zachować określone normą odległości kabli od wszelkich instalacji i urządzeń podziemnych zarówno przy zbliżeniach jak i przy skrzyżowaniach Sterowanie Oświetleniem boiska Sterowanie oświetleniem boiska odbywać się będzie w rozdzielni R-OSW. Przewidziano sterowanie ręczne oświetleniem boisk. Ponadto dla oprawy oświetlenia dyżurnego przewidziano możliwość sterowania ręcznego oraz sterowania automatycznego w oparciu o wyłącznik zmierzchowy zintegrowany z zegarem, o różnych wariantach sterowania do wyboru. Sposób sterownia oświetleniem, ręczny (poz.i) czy automatyczny (poz. II), wybierany będzie przełącznikiem. Przełącznik umożliwiać również będzie całkowite wyłączenie oświetlenia (poz. 0). Szczegółowe wytyczne w zakresie prowadzenia i wykonywania robót. Trasę kabli (odcinków kabli) a także poszczególnych stanowisk oświetleniowych (masztu oświetleniowych) wytyczyć i zinwentaryzować geodezyjnie. Badanie izolacji kabli przeprowadzić przed ich zasypaniem i ponownie przed ich załączeniem. Prace ziemne wykonać ręcznie Instalacja przeciwporażeniowa Jako dodatkowy system ochrony od porażeń dla oświetlenia boisk przyjęto, szybkie,

20 nr str. 29 samoczynne wyłączenie zasilania w układzie TN-C. Maszt oświetleniowy należy objąć dodatkową ochroną od porażeń, łącząc ich zaciski ochronne z przewodem ochronnoneutralnym. Poza tym projektowany maszt uziemić, zapewniając w ten sposób ich ochronę odgromową. Wykonać wszelkie, możliwe połączenia wyrównawcze. Całą instalację przeciwporażeniową wykonać zgodnie z PN-HD :2009. Przed oddaniem oświetlenia boisk do użytku wykonać w kompletnym zakresie, pomiar rezystancji wszelkich izolacji i uziemień oraz sprawdzić skuteczność działania ochrony przeciwporażeniowej Uwagi Końcowe Całość prac wykonać zgodnie z obowiązującymi przepisami i normami. Wszystkie zastosowane materiały (maszty, fundamenty, oprawy oświetleniowe, kable, przewody, osprzęt, aparaty, itp.) muszą posiadać odpowiednie atesty albo/i certyfikaty dopuszczające do obrotu i stosowania. Zaproponowane w niniejszej dokumentacji materiały można zamienić na inne, równoważne technicznie po uzgodnieniu z Inwestorem i Inspektorem Nadzoru. Przed oddaniem oświetlenia boiska do użytku należy wykonać wszelkie niezbędne i określone przepisami (normami) oględziny oraz badania (pomiary i próby). Ich wyniki, zapisane w uprawnionych protokołach, muszą być pozytywne, spełniając określone przepisami (normami) parametry Typy slupów, opraw i wysięgników. Oprawa. Typy opraw są zgodne z częścią rysunkową i obliczeniową. Dobrano oprawy OMNISTAR SCHREDER. Parametry techniczne oprawy typu naświetlacz w technologii LED Materiał korpusu Odlew aluminium malowany proszkowo Materiał klosza Szkło hartowane Stopień odporności klosza na uderzenia mechaniczne IK08 Szczelność oprawy IP66 Szczelność układu zasilającego IP65 Uchwyt montażowy, umożliwiający regulację kąta nachylenia oprawy Znamionowe napięcie pracy 230V/50Hz Moc maksymalna uwzględniająca wszystkie straty oraz strumień świetlny źródeł LED: Moc opraw Strumień świetlny źródeł LED 455W 62900lm Układ zasilający w oddzielnej obudowie (możliwość zamontowania na korpusie oprawy) Zakres temperatury barwowej źródeł światła K Klasa ochronności elektrycznej: I lub II Oprawa posiada deklarację zgodności WE Dane fotometryczne oprawy zamieszczone w programie komputerowym pozwalającym wykonać obliczenia parametrów oświetleniowych Wygląd, styl i wielkość oprawy podobny do rysunków zamieszczonych poniżej

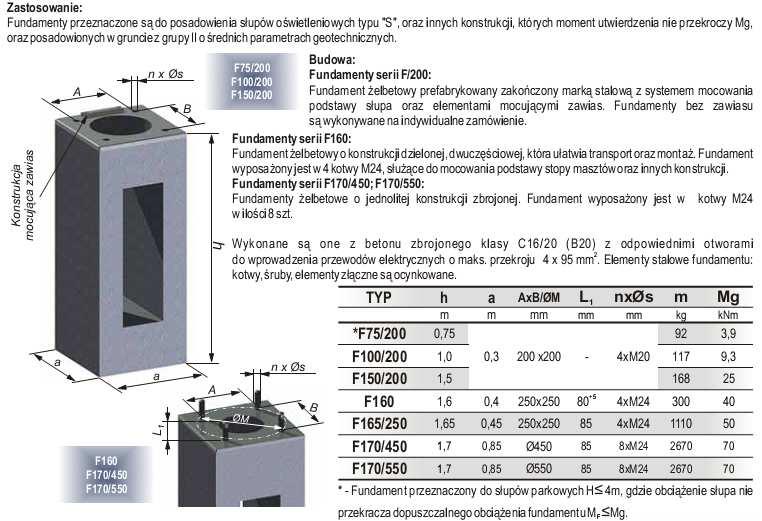

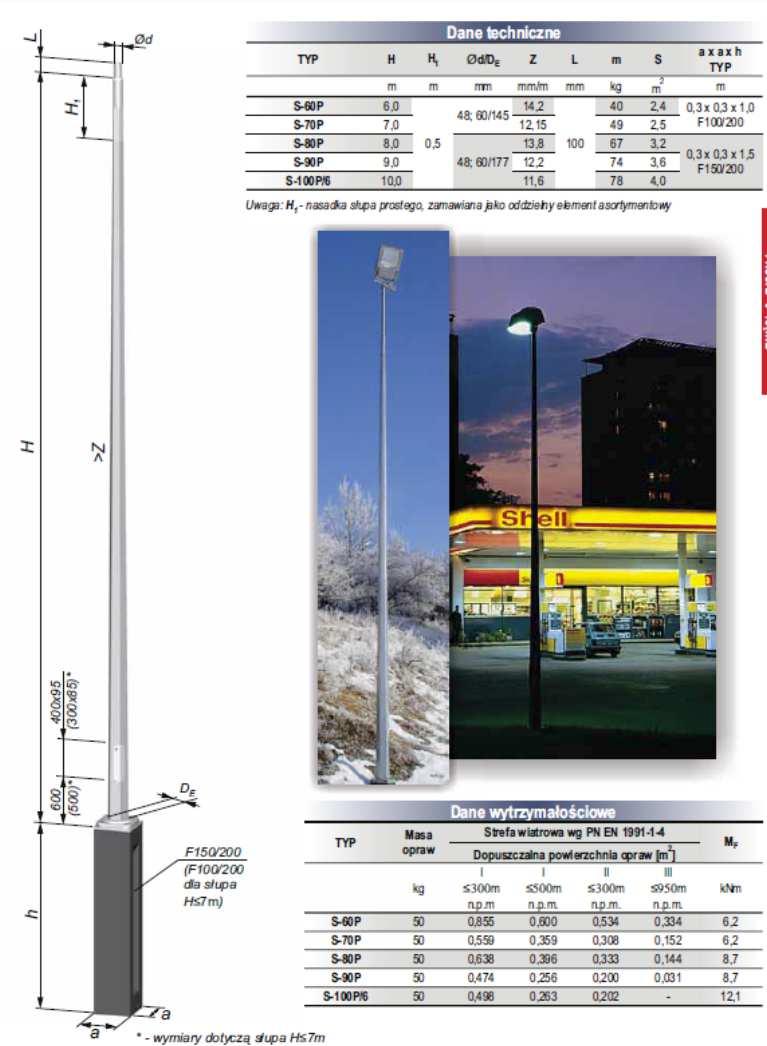

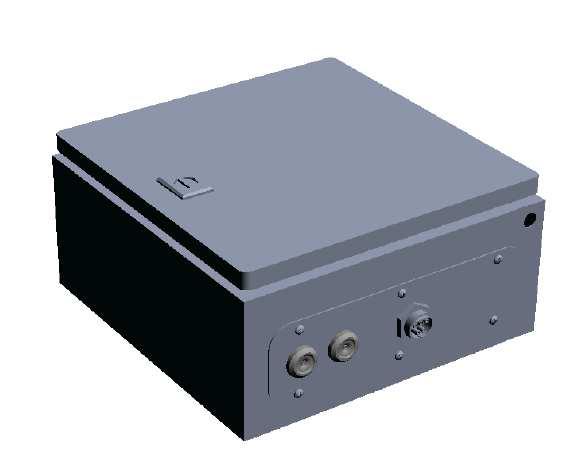

21 nr str. 30 Sprawność układu optycznego nie mniejsza niż podana poniżej Różnica danych fotometrycznych proponowanej oprawy równoważnej nie powinna być większa niż 5% w stosunku do podanych: 3.8. Słupy i fundamenty Dobrano słup (maszt) oświetleniowy8 metrowy S-80 P oraz fundamenty prefabrykowane F160 o wymiarach 40x40x160cm które należy osadzić w miejscu oznaczonym na planie

22 nr str. 31 zagospodarowania terenu.. Stosować słupy z wnękami bezpiecznikowymi umożliwiających podłączenie słupa z bednarką uziemiającą. Kable zasilające doprowadzić do wnęki i zakończyć złączkami z bezpiecznikami na tabliczce słupowej bezpiecznikowej. Każdą z opraw zabezpieczyć we wnękach słupowych wkładkami topikowymi BiWtz 6A. Instalację zasilania opraw wewnątrz słupa wykonać przewodami YDY 3 1,5mm2. Zasilanie poszczególnych opraw równomiernie podzielić na poszczególne fazy. Słup należy uziemić.

23 nr str Wysięgniki - konstrukcje wsporcze Dobrano konstrukcje wsporcze typu T/1,5m Obliczenia mechaniczne. Obliczenie opraw, masztów i fundamentów (obliczenia mechaniczne)

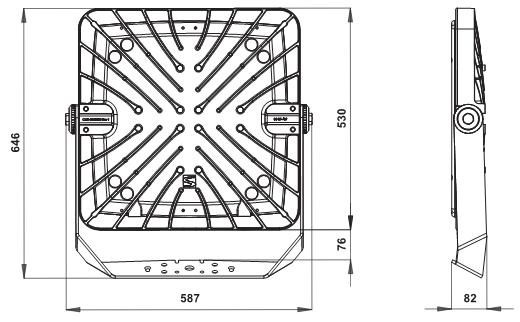

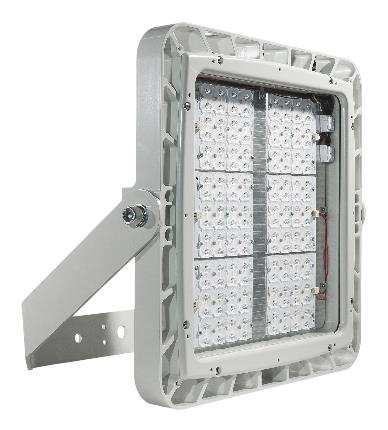

24 nr str. 33 Przyjęto oprawy OMNISTAR SCHREDER. Przyjęto słup S80-P ciężar oprawy = 14kg pole powierzchni oprawy 0,525*0,40=0,21m2 Sprawdzenie warunku na maksymalne obciążenie masztu. Dla masztu S-80P maksymalny ciężar opraw wynosi 50kg. Przyjęto montaż 3 opraw. 3*14=42kg<=50kg warunek spełniony Sprawdzenie przyjętego fundamentu i masztu. Zebranie obciążeń Rodzaj obciążenia Obciążenie wiatr Qk*Ce*C*ß*L [kn/m] Parcie I Qk*Ce*C*ß*L [kn/m] Obciążenie charakterystyczne [kn/m] Współczynnik obciążenia Qk Ce C ß L ,35 1,00 1,2 1,80 0,25 0,19 1,50 0,28 Obciążenie obliczeniowe [kn/m] Na podstawę fundamentu działają siły M=16,64kNm, N=1,81kN, T=1,18kN Przyjęto stopę fundamentową o wymiarach F160 o wymiarach 40x40x160cm Dla stopy F160 Mg=40kNm>=M=16,64kNm warunek spełniony Dla slupa S-80P Mf =37,00kNm>=M=16,64kNm warunek spełniony Obliczenia. Moc szczytowa obwodu oświetleniowego SO1 Do obliczeń przyjęto obwód oświetleniowy, 1-fazowy L 2, Pszcz = Pi=0,455*1=0,455 kw Prąd szczytowy obwodu oświetleniowego SO1 W projektowanej rozdzielni R-OSW obwód oświetleniowy zabezpieczyć wkładką topikową 3x D01 gg 16A. I Ps cos 0,455 = 0,230 0,93 B = = Un 2,13A Prąd szczytowy obwodu oświetleniowego SO1 OBWÓD OŚWIETLENIOWY NR. 1 O-1 Odcinek kablowy RG SO1/1 Zestawienie spadków napięcia Kabel Oznaczenie odcinka Długość [m] Spadek napięcia [%] L2 O ,22 YKY 4x 16mm2 P=0,455kW SUMA 115 0,22

25 nr str. 34 Dopuszczalny spadek napięcia w instalacjach elektrycznych nieprzemysłowych w obwodach odbiorczych, od licznika do dowolnego odbiornika, wg N-SEP-E-002, nie powinien przekraczać 3%, przy mocy przesyłanej do 100 kva i 1% przy mocy od 100 do 250 kva. Spadki napięcia mieszczą się w granicach normy Część rysunkowa Rzut budynku parter trasa kablowa nr E Schemat Rozdzielni R-0SW nr. E2 projektant instalacja elektryczna i teletechniczna tech Marek Znajdek upr. instalacje elektryczne UAN-KZ -7210/36/89 AUB-KZ-7210/75/90

26 nr str Dokumenty formalno prawne.

27 nr str Opinia geologiczna. Na podstawie rozporządzenia MSWiA z dnia r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz.U. poz.463) budynek zaliczono do pierwszej kategorii geotechnicznej (proste warunki gruntowe 1 lub 2 kondygnacyjne budynki). Przyjęto posadowienie na gł.0,9 m poniżej poziomu terenu. Grunt nośny stanowią piaski drobne i średnie w stanie średnio zagęszczonym. Przyjęto dopuszczalne naprężenie 0.250MPa. Po dokonaniu odkrywki gruntu w miejscu budowy, nie stwierdzono wód gruntownych. Opinię sporządzono na podstawie 4 odwiertów oraz badań geologicznych. projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/14

28 nr str Informacja bezpieczeństwa i ochrony zdrowia. Nazwa obiektu: Inwestor/ adres: Lokalizacja inwestycji: BUDOWA BOISKA WIELOFUNKCYJNEGO Z BUDOWĄ INFRASTRUKTURY TECHNICZNEJ (ZEWNĘTRZNEJ INSTALACJI OŚWIETLENIABOISKA) NA TERENIE MŁODZIEŻOWEGO DOMU KULTURY NR 2 PRZY UL. LESZCZYŃSKIEGO 42 W BYDGOSZCZY MIASTO BYDGOSZCZ ul. JEZUICKA BYDGOSZCZ działki nr ewid. 22, 19/1, 19/2 obręb 95, ul. Leszczyńskiego, 04610_1, m. Bydgoszcz 1.1. Roboty budowlane powinny być wykonywane zgodnie z projektem organizacji robót wraz z projektem technologii montażu. Pracownicy budowy powinni być zapoznani z tym projektem Teren budowy powinien być ogrodzony Przy wykonywaniu robót na tych budowach występuje między innymi ryzyko od następujących zagrożeń: od upadku przedmiotów z wysokości, od potrącenia pojazdem, uderzenia lub pochwycenia ruchomą częścią maszyny, porażenie prądem elektrycznym, od żrących substancji chemicznych, upadek człowieka z wysokości, poślizgnięcie się na płaszczyźnie( szczególnie w okresie zimowym), przysypanie człowieka ziemią w wykopie, uszkodzenie organizmu od ręcznego dźwigania zbyt dużych ciężarów, od natężenia hałasu, od wybuchu gazów technicznych, od uderzenia przedmiotem, od drgań mechanicznych Osoby przebywające na budowie powinny używać przy poszczególnych pracach następujący sprzęt ochrony osobistej: kaski przy zagrożeniu upadku przedmiotu lub człowieka z wysokości, buty z noskami stalowymi, okulary ochronne, ochronniki słuchu, ubrania i obuwie ochronne, narzędzia i sprzęt dielektryczny, szelki bezpieczeństwa z linkami asekuracyjnymi, rękawice ochronne itp.` 1.5. Pracownicy zatrudnieni na budowie powinni mieć następujące przeszkolenie bhp: - wstępne ogólne - podstawowe lub okresowe - stanowiskowe 1.6. Wszyscy pracownicy budowy powinni mieć odpowiednie badania lekarskie, stosowne do rodzaju wykonywanej pracy, w tym pracujący na wysokości badania lekarskie wysokościowe Podczas pracy poszczególnych maszyn na budowie powinny być umieszczone na widocznym miejscu instrukcje bezpiecznej obsługi: betoniarki l, tarczówki, tynkownicy, mixokreta, wyciągu WBT 600 itp Pracownicy obsługujący maszyny powinni mieć odpowiednie przeszkolenia i uprawnienia, wydane między innymi przez Urząd Dozoru Technicznego. Operator oddalający się od maszyny powinien ją wyłączyć i zabezpieczyć przed dostępem osób niepowołanych.

29 nr str Maszyny i urządzenia na budowie powinny być poddawane okresowym przeglądom przez montażystów, operatorów, konserwatorów lub przez Urząd Dozoru Technicznego Składowanie materiałów i roboty budowlano montażowe wykonać zgodnie z projektem organizacji robót Okresowo powinny być wykonywane pomiary izolacyjności i zerowania urządzeń i instalacji elektrycznych Rusztowania powinny być obsługiwane zgodnie z DTR- kami przez pracowników przeszkolonych i którzy zdali egzamin w Instytucie Mechanizacji Budownictwa i Górnictwa Skalnego w Warszawie. Rusztowania można eksploatować dopiero po odbiorze przez Kierownictwo Budowy z zapisem w Dzienniku Budowy. Rusztowania metalowe powinny być uziemione. Ponieważ budynek jest wznoszony bezpośrednio przy ulicach, na rusztowaniach zewnętrznych należy zakładać siatki ochronne Przy pracach na wysokościach i montażowych powinny być ustalane strefy ochronne na odległość 6 m od źródła zagrożenia, wyznaczane barierkami i oznaczane tablicami ostrzegawczymi. Gdy strefa niebezpieczna będzie wychodzić poza ogrodzony teren należy wyznaczyć pracownika, który będzie ostrzegał osoby postronne o zagrożeniach Ściany wykopów należy zabezpieczyć przed osunięciem się ziemi przez zastosowanie obudów lub wykonywanie skarp o bezpiecznym nachyleniu Przy pracach na wysokościach większych niż 1 m, jeśli pracownicy nie są zabezpieczeni szelkami, należy montować barierki ochronne Na budowie powinny być umieszczane odpowiednie tablice ostrzegawcze: zabraniające wstępu na budowę osobom nieupoważnionym, oznaczające strefę niebezpieczną przy montażu, informujące o pracy na wysokościach itp Roboty budowlane należy przerwać przy słabym oświetleniu, na wysokości przy złych warunkach atmosferycznych, to znaczy przy silnym wietrze, gołoledzi, intensywnych opadach, przy wyładowaniach atmosferycznych Na budowie należy przestrzegać przepisy przeciwpożarowe, powinien być sprawny sprzęt gaśniczy Wszystkie roboty wykonać zgodnie z rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia 28 marca 1972 r. w sprawie bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano montażowych i rozbiórkowych. projektant architektura mgr inż. Mirosława Pilarska upr. arch.-konstr. 472/ Chojnice ul. Spółdzielcza projektant konstrukcja mgr inż. Artur Tusznio spec. konstr. -budowlana nr upr. KUP/0004/POOK/ Kamień Krajeński ul. Sienkiewicza projektant instalacja elektryczna i teletechniczne tech Marek Znajdek upr. instalacje elektryczne UAN-KZ -7210/36/89 AUB-KZ-7210/75/ Chojnice ul. Wysoka
