1 WYCIĄG Z DOKUMENTACJI TECHNICZNEJ Niniejszy dokument prezentuje dane techniczne budynku fundacji Koocham będącego przedmiotem projektu termomodernizacji w ramach działania 4.2 Efektywność energetyczna - typ projektu: Termomodernizacja budynków użyteczności publicznej, prowadzonego przez Mazowiecka Jednostka Wdrażania Programów Unijnych ul. Jagiellońska 74, Warszawa. STAN TECHNICZNY PRZED PRZEPROWADZENIEMM DZIAŁANIA TERMOMODERNIZACJI TABELA 1. Podstawowe dane techniczne budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Przedszkole 1.2 Rok budowy 1.3 Właściciel, lub zarządca (nazwa, lub imię i nazwisko, adres) Fundacja Koocham, ulica. Książkowa 52J, Warszawa 1.4 Adres budynku 1955 ul. Szkolna 1, Izabelin, Nieporęt. Dane ogólne Konstrukcja/technologia budynku Liczba kondygnacji 2 Kubatura części ogrzewanej [m 3 ] 2198 Powierzchnia użytkowa ogrzewana [m 2 ] 798 Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody przed / po termomodernizacji Rodzaj systemu ogrzewania budynku przed / po termomodernizacji Tradycyjna murowana Piec kondensacyjny gaz/ Piec kondensacyjny gaz Piec kondensacyjny gaz/ Piec kondensacyjny gaz Współczynnik kształtu A/V przed / po termomodernizacji [1/m ] Inne dane charakteryzujące budynek - źródło: Audyt Energetyczny 0,55 TABELA 2. Stan techniczny przed działaniem termomodernizacji 1. Współczynniki przenikania ciepła przez przegrody Stan Obecny zewnętrzne W/(m 2 K)] 1. Ściany zewnętrzne/ ściany kontenera: 0,498/0, Dach /dach kontenera 2,514/0,397 3 Strop piwnicy 1, Okna : stare / wymienione 2,6/1,4

2 5. Drzwi zewnętrzne klatek 1,4 6. Podłoga na gruncie/podłoga w piwnicy 0,470/0,443 7 Ściany piwnicy fundamentowa 0, Sprawności składowe systemu grzewczego 1. Sprawność wytwarzania 0,92 2. Sprawność przesyłania 0,96 3. Sprawność regulacji wykorzystania 0,88 4. Sprawność akumulacji 1 5. Ogólna sprawność systemu wytwarzania /20% kocioł gazowy 0,78 80% VRF 6. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 1 7. Uwzględnienie przerw na ogrzewanie w ciągu doby 1 2. Charakterystyka systemu wentylacji Stan Obecny 1. Rodzaj wentylacji (naturalna, mechaniczna) Naturalna/wywiewn a 2. Sposób doprowadzania i odprowadzania powietrza infiltracja 3. Strumień powietrza wentylacyjnego [m 3 /h] Liczba wymian [l/h] 1,01 3. Charakterystyka energetyczna budynku Stan Obecny 1. Obliczeniowa moc cieplna systemu grzewczego/moc zamówiona [MW] 2. Obliczeniowa moc cieplna na przygotowanie cwu/moc zamówiona [MW] 3. Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględniania sprawności systemu grzewczego i przerw w ogrzewaniu). [kwh/rok] 4. Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu. [kwh/rok] 5. Obliczeniowe zapotrzebowanie na ciepło do przygotowania c.w.u. z uwzględnieniem sprawności [kwh/rok 6. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] 7. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] 8. Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 3 rok)] 4. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu ) 1. Opłata kwh energii elektrycznej łącznie energia i dystrybucja [zł] ,7 348,33 126,41 Stan Obecny 0,591

3 3. Opłata za 1kWh energii z gazu [zł] źródło: Audyt Energetyczny 0,250 Tabela 3. Dane techniczne dotyczące przegród budowlanych. Ściany zewnętrzne Ściany wewnętrzne Dach, strop nad ostatnią kondygnacją, strop nad piwnicą Murowane z cegły pełnej, dwustronnie tynkowane o grubości 44 cm Murowane z cegły pełnej, dwustronnie tynkowane o grubości 12 i 25 cm. Część ścian działowych z karton gipsu na profilach aluminiowych Prefabrykowany, belkowy DZ-3 grubości 20 cm z 3 cm. nadbetonu. Dach kryty papą. Klatka schodowa Betonowa Okna i drzwi Okna częściowo wymienione na okna o U=1,4 W/m 2 K, pozostałe okna starego typu U=2,6 W/m 2 K. źródło: Audyt Energetyczny Tabela 4. Charakterystyka instalacji ciepłej wody użytkowej. Rodzaj danych Rodzaj instalacji Opomiarowanie (wodomierze indywidualne) Rozliczenia za podgrzanie wody źródło: Audyt Energetyczny Dane w stanie istniejącym Centralne przygotowanie CWU z pieca kondensacyjnego zasilanego gazem brak brak Rodzaj danych Rodzaj wentylacji Tabela 5. Charakterystyka systemu wentylacji. Dane w stanie istniejącym Grawitacyjna/ wywiewna Strumień powietrza wentylacyjnego m 3 /h 1207 źródło: Audyt Energetyczny Tabela 6. Charakterystyka systemu CO przed modernizacją. Rodzaj danych Dane w stanie istniejącym Typ instalacji Kotłownia gazowa zasilana z pieca kondensacyjnego Parametry pracy instalacji 70/55 Przewody instalacji stalowe Rodzaje grzejników płytowe Osłonięcie grzejników brak Zawory termostatyczne tak Sprawności składowe systemu grzewczego sprawność wytwarzania ηg 0,92

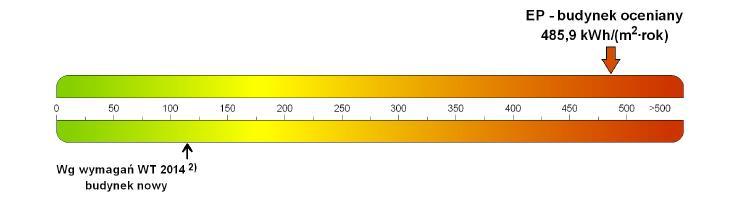

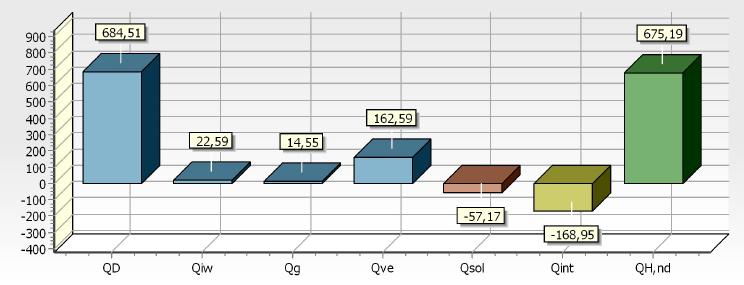

4 sprawność przesyłu sprawność regulacji i wykorzystania sprawność akumulacji ηd ηe ηs 0,96 0,88 1 Uwzględnienie przerw na ogrzewanie w okresie tygodnia Uwzględnienia przerw na ogrzewanie w ciągu doby Centralny licznik ciepła Modernizacja instalacji źródło: audyt energetyczny Wt=1.0 Wd=1,0 tak nie Wykres 1. Wskaźnik rocznego zapotrzebowania na nieodnawialną energie pierotną EP [ kwh/(m2*rok)] Rysunek 1 źródło: Świadectwo Charakterystyki Energetycznej Rysunek 2.Graficzna prezentacja strat energii przez przegrody - ogrzewanie Rysunek 2źródło: Charakterystyka Energetyczna Budynku

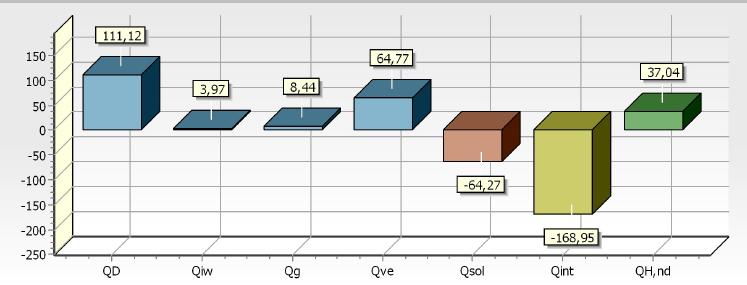

5 Rysunek 3. Graficzna prezentacja bilansu energii w sezonie - ogrzewanie Rysunek 3źródło: Charakterystyka Energetyczna Budynku STAN TECHNICZNY PO PRZEPROWADZENIEMM DZIAŁANIA TERMOMODERNIZACJI Tabela 7. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego. Lp. Rodzaj usprawnienia, lub przedsięwzięcia 1. Zmniejszenie strat ciepła przez ściany zewnętrzne. 2. Zmniejszenie strat ciepła przez dach, stropodach lub strop nad ostatnią kondygnacją. Sposób realizacji Poniesienie oporu cieplnego przegród do poziomu spełniającego wymagania WT, poprzez ocieplenie wełną mineralną lamelową. Poniesienie oporu cieplnego przegród do poziomu spełniającego wymagania WT, poprzez ocieplenie styropapą 3. Zmniejszenie strat ciepła przez strop nad Poniesienie oporu cieplnego przegród do poziomu spełniającego wymagania WT, poprzez ocieplenie

6 piwnicą 4. Zmniejszenie strat ciepła przez strop nad przejazdem lub przejściem przez budynek. 5. Zmniejszenie strat ciepła przez ściany wewnętrzne. 6. Zmniejszenie strat ciepła przez okna i drzwi. wełną mineralną isover. Nie dotyczy Nie dotyczy Wymiana starych okien na nowe okna W/m 2 K o U=0,9 7. Zmniejszenie kosztów przygotowania ciepłej wody użytkowej (CWU) 8. Modernizacja systemu centralnego ogrzewania (CO). Nie dotyczy- Armatura wymieniona w roku Przewiduje się wprowadzenie dodatkowego źródła ciepła w postaci pompy powietrze- powietrze typu VRF 9. Wprowadzenie klimatyzacji Przewiduje się, ze względu na funkcje budynku, praca z dziećmi niepełnosprawnymi, wprowadzenie klimatyzacji źródło: audyt energetyczny Opis robót dla wariantu optymalnego według rekomendacji Audytu Energetycznego. Ocieplenie ścian zewnętrznych wełną mineralną do poziomu wynikającego z optymalizacji ekonomicznej i wymogów Rozporządzenia o warunkach technicznych. Dla likwidacji mostków cieplnych na połączeniu futryn z ościeżnicami w oknach nie wymienianych zaleca się ocieplenie ościeżnic od strony zewnętrznej 4 cm styropianu, W oknach wymienianych zaleca się ocieplenie ościeżnic 5cm styropianu EPS100-0,036 i zastosowanie ciepłego parapetu oraz szczelny montaż na uszczelkach rozprężnych, Ocieplenie dachu styropapą w sposób zapewniający połączenie izolacji ścian z styropoapą, Ocieplenie ścian fundamentowych styropianem XPS dla likwidacji mostka cieplnego na połączeniu ścian fundamentowych z stropem nad piwnicą, Ocieplenie stropów nad nieogrzewaną piwnicą, Wymianę starych okien na plastikowe o współczynniku przewodzenia ciepła Uw 0,9[W/m 2 K] oraz uszczelnienie nawiewników o oknach nie wymienianych, Instalację wentylacji mechanicznej nawiewno wywiewnej z rekuperacją o sprawności nominalnej >90% i sprawności średnio sezonowej >85% z odzyskiem wilgoci i instalacją odszraniającą nie pobierającą energii elektrycznej. Do obliczeń wzięto parametry rekuperatorów Frapoln Onyx Premium,

7 Z obliczeń zapotrzebowania na chłód po termmomodernizacji w pomieszczeniach nie będą dotrzymane parametry komfortu cieplnego. Dlatego zaproponowano instalację klimatyzacji w systemie VRF. Instalacja ta będzie zasilana latem z baterii kolektorów słonecznych. Klimatyzacja VRF ze względu na bardzo wysoką sprawność przy dodatnich temperaturach zewnętrznych pokryje także 80% zapotrzebowania na ciepło do ogrzewania. Pozostałe 20% zapotrzebowania na ciepło przy niskich temperaturach zewnętrznych będzie dostarczał istniejący kocioł kondensacyjny, Wymiana oświetlenia wbudowanego na energooszczędne LED. Do obliczenia liczby lamp i ich ceny posłużono się plikami fotometrycznymi i cennikiem firmy Biosolution, Przewidziano instalację na dachu ogniw fotowoltaicznych o mocy szczytowej 11kW, Projektant i wykonawca mogą zastosować produkty innych firm niż przyjęte w symulacjach pod warunkiem niepogorszenia parametrów technicznych i nie zwiększenia kosztów. Tabela 8. Stan techniczny po działaniu termomodernizacji 1. Współczynniki przenikania ciepła przez przegrody zewnętrzne W/(m 2 K)] Stan po termomodernizacji 1. Ściany zewnętrzne/ ściany kontenera: 0,172/0, Dach /dach kontenera 0,146/0,150 3 Strop piwnicy 0, Okna : stare / wymienione 0,9/1,4 5. Drzwi zewnętrzne klatek 1,4 6. Podłoga na gruncie/podłoga w piwnicy 0,470/0,443 7 Ściany piwnicy fundamentowa 0, Sprawności składowe systemu grzewczego Stan po termomodernizacji 1. Sprawność wytwarzania 0, Sprawność przesyłania 0, Sprawność regulacji wykorzystania 0,88 0,98 4. Sprawność akumulacji 1 1

8 5. Ogólna sprawność systemu wytwarzania /20% kocioł gazowy 80% VRF 4,25 6. Uwzględnienie przerwy na ogrzewanie w okresie tygodnia 0,85 7. Uwzględnienie przerw na ogrzewanie w ciągu doby 0,91 3. Sprawności składowe systemu grzewczego 1. Rodzaj wentylacji (naturalna, mechaniczna) Nawiewno wywiewna z odzyskiem ciepła 2. Sposób doprowadzania i odprowadzania powietrza nawiew 3. Strumień powietrza wentylacyjnego [m 3 /h] 878* 4. Liczba wymian [l/h] 0,44 4. Charakterystyka energetyczna budynku Obliczeniowa moc cieplna systemu grzewczego/moc zamówiona [MW] Obliczeniowa moc cieplna na przygotowanie cwu/moc zamówiona [MW] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględniania sprawności systemu grzewczego i przerw w ogrzewaniu). [kwh/rok] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu. [kwh/rok] Obliczeniowe zapotrzebowanie na ciepło do przygotowania c.w.u. z uwzględnieniem sprawności [kwh/rok Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 2 rok)] Wskaźnik sezonowego zapotrzebowania na ciepło do ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności sytemu grzewczego i przerw w ogrzewaniu [kwh/(m 3 rok)] ,13 5,21 1,89 5. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu )

9 1. 3. Opłata kwh energii elektrycznej łącznie energia i dystrybucja [zł] Opłata za 1kWh energii z gazu [zł] 0,591 0,250 źródło: audyt energetyczny Tabela 9. Określenie przedsięwzięcia termomodernizacyjnego zmniejszającego zapotrzebowanie energii na podgrzanie powietrza wentylacyjnego Opis ΔqE kw ΔQ E MWh/rok Or E zł/rok N cw zł SPTB lata Wprowadzono wentylację mechaniczną nawiewno wywiewną z 12, ,39 odzyskiem ciepła. źródło: audyt energetyczny Sprawność przesyłania Tabela 10. Sprawność całkowita systemu CO po termomodernizacji Sprawność systemu grzewczego CO po usprawnieniach Sprawność Sprawność regulacji i akumulacji wykorzystania Przerwy w ogrzewaniu w okresie tygodnia Przerwy w ogrzewaniu w ciągu doby ηd ηe ηs wt wd 0,96 0,88 1 0,85 0,91 Sprawność przesyłania Sprawność ogólna systemu grzewczego 0,99 Sprawność systemu grzewczego VRF Sprawność Sprawność regulacji i akumulacji wykorzystania Przerwy w ogrzewaniu w okresie tygodnia Przerwy w ogrzewaniu w ciągu doby ηd ηe Ηs wt wd 1 0,98 1 0,85 0,91 Sprawność ogólna systemu grzewczego 5,06 Sprawność ogólna systemu grzewczego po modernizacji VRF 80% CO 20% źródło: audyt energetyczny 4,25 Dwuźródłowy system grzewczy, w którym dotychczasowa instalacja CO wspomagałaby system klimatyzacji przy temperaturach <- 5 ⁰C. Rozwiązanie takie znacznie obniży koszty ogrzewania i emisję CO2.

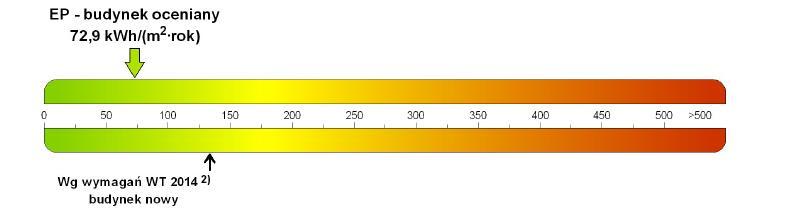

10 Tabela 11. Określenie przedsięwzięcia termomodernizacyjnego zmniejszającego zapotrzebowanie na zewnętrzne źródło energii elektrycznej Opis ΔqE kw ΔQ E MWh/rok Or E zł/rok N cw zł SPTB lata Doposażenie budynku w mikroinstalację fotowoltaiczną o 11 10, ,70 powierzchni 48 m 2 źródło: audyt energetyczny Tabela 12. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia Oszczędność kosztów /rok] [zł termomodernizacyjnego Stopień poprawy efektywności energetycznej [ % ] 90,80 Planowane koszty całkowite [zł ] Stopień redukcji CO 2 [%] 94,00 Efektywność kosztowa inwestycyjna efektywność kosztowa eksploatacyjna zmniejszenia zużycie energii [zł/mwh/rok ] Standard energetyczny budynku po termomoderniazacji EP [kwh/m 2 ] źródło: audyt energetyczny 2748/308 SPBT [lat] 8,9 72,9 Udział odnawialnych źródeł [%] 14,6 Rysunek 4. Wskaźnik rocznego Zapotrzebowania na nieodnawialną energię pierwotną EP [kwh/(m 2 *rok)] źródło: Świadectwo Charakterystyki Energetycznej

11 Rysunek 5. Graficzna prezentacja bilansu energii w sezonie - chłodzenie źródło: Charakterystyka Energetyczna Budynku Rysunek 6. Graficzna prezentacja strat energii przez przegrody - chłodzenie źródło: Charakterystyka Energetyczna Budynku

12 WYCIĄG DOKUMENTACJI TECHNICZNEJ/SPECYFIKACJI TECHNICZNEJ

13 Poniższy dokument prezentuje wyciąg specyfikacji technicznej urządzeń przewidzianych do instalacji w projekcie tj. instalacji fotowoltaicznej oraz instalacji pompy ciepła typu VRF. 1. SPECYFIKACJA TECHNICZNA INSTALACJI FOTOWOLTAICZNEJ Wyciąg specyfikacji technicznej instalacji fotowoltaicznej prezentuje parametry techniczne instalacji przykładowej, ostateczna instalacja będzie cechowała się parametrami nie gorszymi niż te przedstawione w niniejszym dokumencie. Panele wyposażone są w system HSP ( Hot- spot prototection), który chroni moduł przed przegrzaniem i zniszczeniem w wyniku zaciemnienia pojedynczego ogniwa w szeregu. Dane techniczne paneli fotowoltaicznych Nominalna Moc (Pmax) Napięcie robocze Vmpp Natężenie robocze Impp Napięcie Jałowe Prąd Zwarciowy 260 W 30,46 A 8,53 A 37,74 A 9,15 A Sprawność 15,6 % Wymiary Waga 1670mm x 1000 mm x 32 mm 18,8 kg Inwerter musi spełniać podstawowe cechy nie gorsze niż zamieszczone poniżej: Sprawność max. do 98% Trójfazowe rozwiązanie Możliwość dostarczania mocy biernej Aktywne zarządzanie temperaturaturą Napięcie wejściowe DC do 1000 V Zintegrowane funkcje zarządzania siecią Komunikacja Bluetooth Wielofunkcyjny przekaźnik w standardzie Zarządzanie z OptiTrac Global Peak

14 Zintegrowany DC ESS rozłącznik Łatwy montaż ścienny Możliwość podłączenia bez użycia narzędzi Dane techniczne inwertera Max. moc DC ( cos φ = 1) Max. napięcie wejściowe Zakres napięcia MPP / napięcie znamionowe wejściowe 9225 W 1000 V V / 580 V Min. napięcie wejściowe / początkowa napięcia 150 V / 188 V wejściowego Max. prąd wejściowy wejście A / wejście B Max. pobór prądu na łańcuch wejście A / wejście B 15 A / 10 A 15 A / 10 A Liczba niezależnych wejść MPP / łańcuchy na wejście 2 / A:2; B:2 MPP Dodatkowe aspekty związane z instalacją fotowoltaiczną jakie zapewni jednostka wybrana do montażu oraz instalacji: Transport, montaż, okablowanie, zabezpieczenia, przyłączenie do energetyki. 2. SPECYFIKACJA TECHNICZNA POMPY CIEPŁA
