Projektowana charakterystyka energetyczna budynku

Transkrypt

1 Projektowana charakterystyka energetyczna budynku Budynek mieszkalny jednorodzinny.,. Warszawa

2 . Budynek oceniany Rodzaj budynku Inwestor Adres budynku Całość/Część budynku Liczba lokali mieszkalnych Powierzchnia użytkowa (Af, m²) Kubatura budynku m³ Obliczeniowe zapotrzebowanie na nieodnawialną energię pierwotną EP - budynek oceniany 117,71 kwh/(m²rok) Wg wymagań WT2008 budynek nowy ² Wg wymagań WT2008 budynek przebudowany ² Zapotrzebowanie na energię pierwotną: Budynek oceniany: Budynek nowy wg wymagań WT2008: Budynek modernizowany wg wymagań WT2008: Zapotrzebowanie na energię użytkową do ogrzewania: Zapotrzebowanie na całkowitą energię użytkową Zapotrzebowanie na energię końcową: Współczynnik strat mocy cieplnej przez przenikanie przez wszystkie przegrody zewnętrzne: Współczynnik strat mocy cieplnej na wentylacje: Roczne zapotrzebowanie na energię pierwotną przez system grzewczy i wentylacyjny: Roczne zapotrzebowanie na energię pierwotną przez system do podgrzania ciepłej wody: EP = 117,71 [kwh/m² rok] EP = 159,74 [kwh/m² rok] EP = 183,70 [kwh/m² rok] EUCO = 68,80 [kwh/m² rok] EU = 83,86 [kwh/m² rok] EK = 101,89 [kwh/m² rok] Htr = 118,92 [W/K] Hve = 108,60 [W/K] QP,H = 16215,88 [kwh/rok] QP,W = 5324,91 [kwh/rok]

3 . Parametry przegród budowlanych Przegrody zewnętrzne Lp. Symbol przegrody Opis ściany Wsp. U [W/m²K] ΔU [W/m²K] Powierzchnia brutto/netto [m²] 1 SZ_c25_w12 Pustak ceramiczny U wełna ISOVER Fasoterm 12cm 0,289 0, ,50 / 136,25 2 STR_NA_JĘTKA- CH_w20 Strop na jętkach (20cm wełna Isover Uni Mata) 0,220 0,000 43,00 / 43,00 3 D_W20 4 STR nad garażem Dach skośny 45 stopni (20cm wełna Isover Iso Mata) Strop nad nieogrzewanym garażem w piwnicy 0,188 0,000 39,30 / 38,52 0,305 0,000 27,20 / 27,20 5 SZP_b25_w8_p2- ŚCIANA PIWNICY NAD GRUNTEM Ściana betonowa 25cm +wełna ISOVER Gruntoterm 8cm + płytka elewacyjna 0,425 0,000 11,50 / 10,60 6 SZP_przy gruncie Ściana podziemia przylegająca do gruntu (beton 25cm + wełna ISOVER Gruntoterm 8cm 0,417 0,000 32,00 / 32,00 7 SC_GARAŻ- POM.GOSP. Ściana między garażem a pomieszczeniami gospodarczymi 0,659 0,000 17,70 / 15,81 8 P_GR Podłoga na gruncie w piwnicy 0,351 0,000 25,40 / 25,40 Stolarka otworowa Lp. Nazwa przegrody Opis przegrody Wsp. U [W/m²K] Wsp. C Wsp. g Powierzchnia [m²] 1 O34s Okno O34s 150x150 1,100 0,70 0,67 9,00 2 Okno O32a Okno O32a 120x150 1,100 0,70 0,67 9,00 3 Okno O35s Okno O35s 150x150 1,100 0,70 0,67 2,25 4 GGL F06 Okno połaciowe GGL F06 66x118 1,400 0,70 0,67 0,78 5 O2 Okno O2 90x60 1,100 0,70 0,67 0,90 6 D9-c Drzwi do garażu D9-c 80x200 2,000 0,00 0,00 1,89 Ogrzewanie Zapotrzebowanie na energię użytkową QH,nd Zapotrzebowanie na energię końcową dla potrzeb grzewczych QK,H 12591,30 [kwh/rok] 14242,62 [kwh/rok] Dla budynku - instalacja 1 System ogrzewania Nośnik energii końcowej Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηh,g Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku ηh,s Kotły gazowe kondensacyjne do 50 kw (70/55 C) Paliwo/źródło energii: Gaz ziemny 0,97 1,00 Średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku ηh,d 0,98

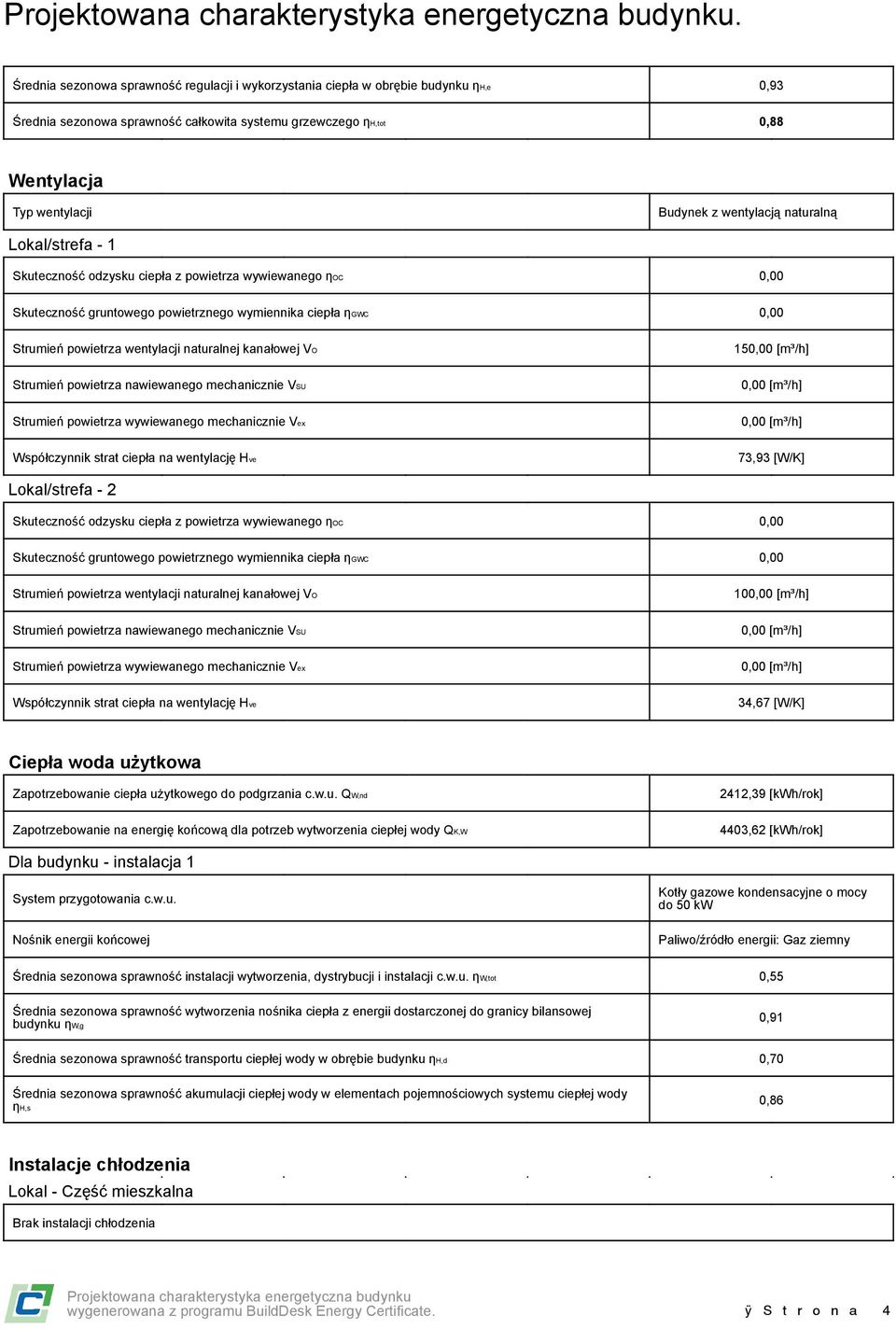

4 . Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku ηh,e 0,93 Średnia sezonowa sprawność całkowita systemu grzewczego ηh,tot 0,88 Wentylacja Typ wentylacji Budynek z wentylacją naturalną Lokal/strefa - 1 Skuteczność odzysku ciepła z powietrza wywiewanego ηoc 0,00 Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc 0,00 Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 15 73,93 [W/K] Lokal/strefa - 2 Skuteczność odzysku ciepła z powietrza wywiewanego ηoc 0,00 Skuteczność gruntowego powietrznego wymiennika ciepła ηgwc 0,00 Strumień powietrza wentylacji naturalnej kanałowej VO Strumień powietrza nawiewanego mechanicznie VSU Strumień powietrza wywiewanego mechanicznie Vex Współczynnik strat ciepła na wentylację Hve 10 34,67 [W/K] Ciepła woda użytkowa Zapotrzebowanie ciepła użytkowego do podgrzania c.w.u. QW,nd Zapotrzebowanie na energię końcową dla potrzeb wytworzenia ciepłej wody QK,W 2412,39 [kwh/rok] 4403,62 [kwh/rok] Dla budynku - instalacja 1 System przygotowania c.w.u. Nośnik energii końcowej Kotły gazowe kondensacyjne o mocy do 50 kw Paliwo/źródło energii: Gaz ziemny Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i instalacji c.w.u. ηw,tot 0,55 Średnia sezonowa sprawność wytworzenia nośnika ciepła z energii dostarczonej do granicy bilansowej budynku ηw,g 0,91 Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku ηh,d 0,70 Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody ηh,s 0,86 Instalacje chłodzenia Lokal - Część mieszkalna Brak instalacji chłodzenia

5 . Lokal - Piwnica ogrzewana Brak instalacji chłodzenia Materiały izolacyjne zastosowane w projekcie Lp. Przegroda Materiał izolacyjny λ [W/mK] grubość [cm] Pustak ceramiczny U wełna ISOVER Fasoterm 12cm Ściana betonowa 25cm +wełna ISOVER Gruntoterm 8cm + płytka elewacyjna Strop na jętkach (20cm wełna Isover Uni Mata) Dach skośny 45 stopni (20cm wełna Isover Iso Mata) Dach skośny 45 stopni (20cm wełna Isover Iso Mata) Isover Fasoterm NF Isover Gruntoterm Wełna Mineralna ISOVER UNI MATA (jętki) Materiał termoizolacyjny o współczynniku λ = [W/(m K)] Materiał termoizolacyjny o współczynniku λ = [W/(m K)] Podłoga na gruncie w piwnicy Isover Gruntoterm Ściana podziemia przylegająca do gruntu (beton 25cm + wełna ISOVER Gruntoterm 8cm Ściana między garażem a pomieszczeniami gospodarczymi Strop nad nieogrzewanym garażem w piwnicy Strop nad nieogrzewanym garażem w piwnicy ISOVER Gruntoterm Isover Fasoterm NF Isover Stropoterm Isover Fasoterm NF Bilans mocy urządzeń elektrycznych Lp. System Opis urządzenia Moc [kw] Czas działania [h] Zapotrzebowanie [kwh] 1 CO 2 CWU Pompy obiegowe ogrzewania w budynku o powierzchni do 250 [m²] z grzejnikami członowymi lub płytowymi, granica ogrzewania 12 [ C] Pompy cyrkulacyjne ciepłej wody w budynku o powierzchni do 250 [m²], praca ciagła Podsumowanie parametrów energetycznych Roczne zapotrzebowanie na energię końcową przez system grzewczy i wentylacyjny do ogrzewania i wentylacji QK,H Roczne zapotrzebowanie na energię końcową przez system do podgrzania ciepłej wody QK,W Roczne zapotrzebowanie na energię końcową przez system oświetlenia wbudowanego QK,L Roczne zapotrzebowanie na energię końcową dla budynku QK Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK (bez chłodzenia i oświetlenia) Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP 14242,62 [kwh/rok] 4403,62 [kwh/rok] 0,00 [kwh/rok] 18646,24 [kwh/rok] 101,89 [kwh/m² rok] 101,89 [kwh/m²rok] 117,71 [kwh/m²rok]

6 . Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku nowego Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT2008 dla budynku przebudowywanego 159,74 [kwh/m²rok] 183,70 [kwh/m²rok]

7 . Komentarz
