Projektowana charakterystyka energetyczna

Transkrypt

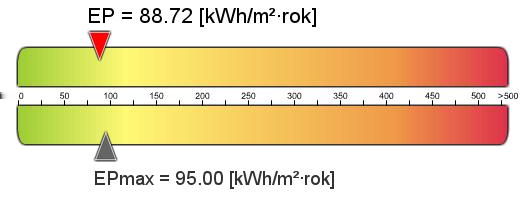

1 Projektowana charakterystyka energetyczna Dane ogólne budynku, założenia przyjęte do obliczeń Rodzaj budynku Stacja meteorologiczna Budynek jednorodzinny Dakota VIII Wrocław Adres inwestycji Orientacja elewacji frontowej Powierzchnia użytkowa całkowita Kubatura ogrzewana budynku północna 140,52 [m2] [m3] Kotły gazowe kondensacyjne niskotemperaturowe (55/45 C) o mocy nominalnej do 50 kw Rodzaj wentylacji Kotły gazowe kondensacyjne o mocy do 50 kw Budynek z wentylacją natuarlną Wyniki obliczeń Zapotrzebowanie na energię pierwotną budynku ocenianego EP [kwh/(m2*rok)] Maksymalne dopuszczalne zapotrzebowanie na energię pierwotną EPmax [kwh/(m2*rok)] Zapotrzebowanie na energię użytkową budynku ocenianego EU [kwh/(m2*rok)] Zapotrzebowanie na energię końcową budynku ocenianego EK [kwh/(m2*rok)] Wsp. strat mocy cieplnej przez przenikanie przez przegrody zewn. Htr [W/K] Współczynnik strat mocy cieplnej przez wentylację Hv [W/K] Współczynnik emiscji CO [t CO2/(m2*rok)] Strona 1/6

2 Zestawienie wartości współczynnika przenikania ciepła U dla przegród wielowarstwowych oraz stolarki okiennej Opis przegrody Materiał izolacyjny d [cm] U [W/m2*K] Ściany zewnętrzne (Bloczki gazobetonowe typu 600) styropian TERMO ORGANIKA FASADA Dach skośny wełna mineralna Isover Strop pod poddaszem nieogrzewanym wełna mineralna Isover Podłoga na gruncie styropian TERMO ORGANIKA DACH/PODŁOGA Stolarka okienna Wyniki ekonomiczne Roczny koszt ogrzewania 2649 [zł/rok] Roczny koszt przygotowania ciepłej wody 1416 [zł/rok] * Orientacyjne koszty oraz oszczędności obliczone na podstawie normatywnego zapotrzebowania energetycznego budynku. ** Ceny energii przyjęte w obliczeniach kosztów Olej opałowy 5.10 [zł/dm3] Gaz ziemny 2.64 [zł/m3] Gaz płynny [zł/t] Węgiel kamienny [zł/t] Energia elektryczna 0.65 [zł/kwh] Biomasa [zł/t] Eko Groszek [zł/t] Strona 2/6

3 Analiza wykorzystania alternatywnych, wysokowydajnych źródeł zaopatrzenia w ciepło Założenia przyjęte do obliczeń System podstawowy Kotły gazowe kondensacyjne niskotemperaturowe (55/45 C) o mocy nominalnej do 50 kw Kotły gazowe kondensacyjne o mocy do 50 kw Rodzaj wentylacji Budynek z wentylacją naturalną Kotły na biomasę (drewno: polana, brykiety, pelety, zrębki) wrzutowe z obsługą ręczną o mocy do 100 kw Kocioł na biomasę Rodzaj wentylacji Budynek z wentylacją naturalną Ogrzewanie Zapotrzebowanie na energię użytkową do ogrzewania 8012,50 [kwh/rok] 8012,50 [kwh/rok] Zapotrzebowanie na energię końcową do ogrzewania 9165,52 [kwh/rok] 11706,79 [kwh/rok] Dla budynku - instalacja 1 Kotły gazowe kondensacyjne niskotemperaturowe (55/45 C) o mocy nominalnej do 50 kw Kotły na biomasę (drewno: polana, brykiety, pelety, zrębki) wrzutowe z obsługą ręczną o mocy do 100 kw Nośnik energii końcowej Gaz ziemny Biomasa Średnia sezonowa sprawność wytworzenia ciepła z energii dostarczonej do granicy bilansowej budynku Średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego Średnia sezonowa sprawność transportu ciepła w obrębie budynku Średnia sezonowa sprawność regulacji i wykorzystania ciepła w obrębie budynku Średnia sezonowa sprawność całkowita systemu grzewczego 0,94 0,72 1,00 1,00 1,00 0,98 0,93 0,97 0,87 0,68 Strona 3/6

4 Ciepła woda użytkowa Zapotrzebowanie ciepła użytkowego do podgrzania c.w.u. Zapotrzebowanie na energię końcową dla potrzeb wytworzenia ciepłej wody 3438,43 [kwh/rok] 3438,43 [kwh/rok] 5056,51 [kwh/rok] 8884,83 [kwh/rok] Dla budynku - instalacja 1 Kotły gazowe kondensacyjne o mocy do 50 kw Kocioł na biomasę Nośnik energii końcowej Gaz ziemny Biomasa Średnia sezonowa sprawność instalacji wytworzenia, dystrybucji i akumulacji instalacji c.w.u. Średnia sezonowa sprawność wytworzenia ciepła z energii dostarczonej do granicy bilansowej budynku Średnia sezonowa sprawność transportu ciepłej wody w obrębie budynku Średnia sezonowa sprawność akumulacji ciepłej wody w elementach pojemnościowych systemu ciepłej wody 0,68 0,39 0,85 0,75 0,80 0,60 1,00 0,86 Wentylacja Strefa: Strefa mieszkalna Rodzaj wentylacji wentylacja naturalna wentylacja naturalna Skuteczność odzysku ciepła z powietrza wywiewanego Skuteczność gruntowego powietrznego wymiennika ciepła Strumień powietrza wentylacji naturalnej 156,82 [m3/h] 156,82 [m3/h] Strumień powietrza nawiewanego mechanicznie Strumień powietrza wywiewanego mechanicznie Współczynnik strat ciepła na wentylację 78,72 [W/K] 78,72 [W/K] Strona 4/6

5 Strefa: Strefa garażu Rodzaj wentylacji wentylacja naturalna wentylacja naturalna Skuteczność odzysku ciepła z powietrza wywiewanego Skuteczność gruntowego powietrznego wymiennika ciepła Strumień powietrza wentylacji naturalnej 45,15 [m3/h] 45,15 [m3/h] Strumień powietrza nawiewanego mechanicznie Strumień powietrza wywiewanego mechanicznie Współczynnik strat ciepła na wentylację 22,80 [W/K] 22,80 [W/K] Strona 5/6

6 Podsumowanie parametrów energetycznych Roczne zapotrzebowanie na energię końcową przez system grzewczy i wentylacyjny Roczne zapotrzebowanie na energię końcową przez system do podgrzania ciepłej wody Roczne zapotrzebowanie na energię końcową dla budynku Wskaźnik rocznego zapotrzebowania na energię końcową dla budynku EK Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP Wskaźnik rocznego zapotrzebowania na energię pierwotną dla budynku EP wg wymagań WT ,52 [kwh/rok] 11706,79 [kwh/rok] 5056,51 [kwh/rok] 8884,83 [kwh/rok] 14349,39 [kwh/rok] 20593,56 [kwh/rok] 79,44 [kwh/m2*rok] 114,00 [kwh/m2*rok] 88,72 [kwh/m2*rok] 22,83 [kwh/m2*rok] 95,00 [kwh/m2*rok] 95,00 [kwh/m2*rok] Wyniki analizy porównawczej Koszty inwestycyjne [PLN] 0,00 0,00 Roczne Koszty eksploatacyjne [PLN/rok] 4064, ,25 EP [kwh/m2*rok] 88,72 22,83 Wybrany system TAK NIE Uzasadnienie Strona 6/6
