Architektura komputerów I

Transkrypt

1 Architektura komputerów I Andrzej PIECZYŃSKI, Instytut Sterowania i Systemów Informatycznych Wydział Informatyki, Elektrotechniki i Automatyki Uniwersytet Zielonogórski

2 Architektura komputerów I Plan wykładów 1. Wprowadzenie, podział komputerów. Budowa. Istota pracy komputera. Cykle komputera. Magistrale i ich funkcje. Komunikacja w systemie procesor - pamięć. Zasada przetwarzania informacji w zestawie procesor - pamięć. 2. Pamięć komputera, jej rodzaje i własności. Wydajność kolejnych generacji pamięci dynamicznych. Pamięć podręczna, jej funkcje i zasada współpracy z pamięcia operacyjna. Pamięć podręczna asocjacyjna. Pamięć podręczna odwzorowana bezpośrednio. Pamięć podręczna ze zbiorowym odwzorowaniem asocjacyjnym. Algorytmy wymiany zawartości pamięci podręcznej. Spójność pamięci podręcznej. Tryby adresowania pamięci, adresowanie indeksowe.

3 Architektura komputerów I Plan wykładów 3. Operacje wejścia - wyjścia w systemie komputerowym. Operacje bezwarunkowe, z testowaniem, z przerwaniem. Operacje z pośrednim sterowaniem. Mikroprocesor, budowa, typy procesorów i ich podstawowe parametry. Procesory CISC i RISC. Elementy architektury procesorów od 6 generacji odpowiedzialne za wzrost wydajności. Metryczki procesorów. Trendy i porównania procesorów. Złacza procesorów. Procesory SPARC i MIPS. 4. Architektury równoległe komputerów. Klasyfikacja Flynna. Procesory wektorowe SIMD. Systemy MIMD. Systemy z pamięcia wspólna. Magistrala z podziałem czasu. Architektura z przełacznikiem krzyżowym. Pamięć wieloportowa. Skalowanie systemów z pamięcia wspólna / dzielona. Systemy MIMD z pamięcia rozproszona. Systemy z rozproszona pamięcia wspólna. Prawo Amdala.

4 Architektura komputerów I Plan wykładów 5. Płyty główne. Podstawowe elementy płyty: chipset, magistrale. Szybkość procesorów a przepustowość magistral. Płyty zintegrowane. Wydajności płyt głównych. Zasada wyznaczania wskaźników Power i Econo. Przykłady płyt. 6. Pamięci masowe w komputerze. Dyski twarde i ich sterowniki. Pamięć optyczna. System Plików w pamięciach masowych. 7. Komunikacja komputera z otoczeniem - sprzęgi, parametry, własności i zastosowania. 8. Kolokwium.

5 Architektura komputerów I Literatura [1 ]. Chabiński A., Danowski B.: Montaż komputera PC. Ilustrowany przewodnik, Helion, Gliwice, [2 ]. Chalk B.S.: Organizacja i architektura komputera, WNT, Warszawa, [3 ]. Danowski B.: ABC laptopów, Helion, Gliwice, [4 ]. Danowski B., Pyrchla A.: BIOS przewodnik, Wydanie IV, Helion, Gliwice, [5 ]. Metzger P.: Anatomia PC, wydanie X, Helion, Gliwice, [6 ]. Metzger P.: Diagnostyka i optymalizacja komputerów PC, Helion, [7 ]. Mueller S.: Rozbudowa i naprawa komputerów PC, Helion, Gliwice, [8 ]. Mueller S., Soper M. E.: Rozbudowa i naprawa komputerów PC, kompendium, Helion, Gliwice, 2001 [9 ]. Wojtuszkiewicz K.: Urzadzenia techniki komputerowej. Cz. 1 Jak działa komputer, PWN, Warszawa, [10 ]. Wojtuszkiewicz K.: Urzadzenia techniki komputerowej. Cz. 2 Urzadzenia peryferyjne i interfejsy, PWN, Warszawa, 2012.

6 Architektura komputerów I Podstawowe funkcje komputera

7 Architektura komputerów I W1: Generacje komputerów. Budowa i zasada działania komputera

8 Architektura komputerów I Generacje komputerów Generacje komputerów to umowny podział komputerów cyfrowych, zależnie od zastosowanej technologii 0 generacja - przed pojawieniem się uniwersalnych, elektronicznych maszyn cyfrowych, np. przekaźnikowy Z3, 1 generacja - budowane na lampach elektronowych, np. XYZ, 2 generacja - budowane na tranzystorach, np. ZAM 41, 3 generacja - budowane na układach scalonych małej i średniej skali integracji, np. Odra 1305, 4 generacja - budowane na układach scalonych wielkiej skali integracji, np. komputer osobisty (PC), 5 generacja - projekty o niekonwencjonalnych rozwiazaniach, np. komputer optyczny, biologiczny, kwantowy.

9 Architektura komputerów I Komputery 0 generacji Komputery zerowej generacji to maszyny konstruowane przed pojawieniem się uniwersalnych, elektronicznych maszyn cyfrowych, o możliwościach dzisiejszych prostych i średnich kalkulatorów programowanych.

10 Architektura komputerów I Komputery 1 generacji Przedstawicielem tej genercji jest ENIAC, posiada prymitywna organizację, ale zbudowany głównie na lampach, Komputery zerowej i pierwszej generacji, o organizacji odmiennej od współczesnych, nazywamy wczesnymi komputerami.

11 Architektura komputerów I Komputery 2 i 3 generacji

12 Architektura komputerów I Podział komputerów według zastosowań Komputery osobiste, Komputer domowy, Mainframe, Superkomputer, Systemy wbudowane.

13 Architektura komputerów I Komputery osobiste PC Idea komputerów osobistych zrodziła się na poczatku lat 70.

14 Architektura komputerów I Komputery osobiste PC Nie do końca jest jasne, który z komputerów można uznać za pierwsza tego typu maszynę. O palmę pierwszeństwa kłóca się tu Xerox, Hewlett-Packard oraz IBM. Jest tu polski akcent, zapomniany podobnie jak niegdyś enigma. Maszyna o nazwie K-202 stworzona przez Jacka Karpińskiego. Powstało pierwszych 30 komputerów wielkości małej walizki i mieszczacych się na biurku. Jednakże wydaje się, iż pierwszym komputerem osobistym (PC) powszechnie uznanym przez "świat zachodni" była konstrukcja firmy MITS nazwana ALTAIR zaprezentowana przez Eda Robertsa i Billa Gatesa w styczniowym wydaniu Popular Electronics Magazine (1975). Niewatpliwym faktem jest natomiast to, że pierwszym masowo produkowanym tego rodzaju komputerem, który faktycznie dotarł "pod strzechy" był Apple I. 8 marca 1983 masowo produkowany komputer osobisty IBM PC/XT, od którego wywodzi się cała rodzina komputerów klasy PC.

15 Architektura komputerów I Komputer domowy to mikrokomputer przewidziany do zastosowań domowych (gry komputerowe, multimedia, rozrywka), zazwyczaj o uproszczonej konstrukcji w stosunku do typowego komputera osobistego, ale z dobrymi możliwościami multimedialnymi. Typowe ich cechy to: mikroprocesor niższej klasy niż w typowych ówczesnych komputerach osobistych, uboższa pamięć masowa: w komputerach 8-bitowych zwykle brak pamięci dyskowej w standardowej konfiguracji, zamiast niej stosowano magnetofon kasetowy lub cartridge; w komputerach nowszych generacji była już wbudowana stacja dyskietek, ale w standardowej konfiguracji wciaż brakowało dysku twardego, klawiatura zintegrowana w jednej obudowie z jednostka centralna, możliwość podłaczenia takiego komputera do zwykłego telewizora zamiast do specjalnego monitora. Przykłady: Amiga 500 i Atari ST, Amiga 1200 i Atari Falcon.

16 Architektura komputerów I Mainframe (ang. main - główny, frame - struktura) Sa systemami o dużej wydajności przetwarzania danych. Termin mainframe pochodzi od wczesnych maszyn tego typu, ze względu na ich rozmiary i fakt, że kompletny system komputerowy składał się z wielu oddzielonych od siebie jednostek (szaf, obudów) - main frame to była główna jednostka przetwarzajaca dane, Produkcja komputerów mainframe zaczęła się pod koniec roku 1950, poczatek seria IBM 360, RAID, ODRA, URAL, STRELA mainframe y stosuje się gdy potrzebna jest wysoka wydajność I/O, niezawodność oraz jednoczesna obsługa różnorodnych procesów biznesowych.

17 Architektura komputerów I Superkomputery - komputer o wielkiej mocy obliczeniowej Za pierwszy superkomputer uznaje się CDC 6600, który powstał w 1963 roku. Superkomputery rzadko pracuja w pojedynkę. Zwykle spina się je w wielkie układy połaczone sieciami o olbrzymich przepustowościach, które tworza klastry, Trzy pierwsze miejsca w rankingu zajmuje firma IBM, jedna z wersji superkomputera BlueGene/L, osiaga wydajność ponad 600 teraflopsów., Najszybszym nierozproszonym geograficznie superkomputerem w Polsce jest Galera z Centrum Informatycznego TASK w Politechnice Gdańskiej, Maszyna zarzadzana przez system GNU/Linux, której teoretyczna moc obliczeniowa sięga 50 TFLOPS jest wykorzystywana do obliczeń naukowych. Kolejnym pod względem mocy obliczeniowej superkomputerem jest Nautilus zlokalizowany w warszawskim ICM. Na liście najbardziej ekologicznych superkomputerów świata z czerwca 2009 zajmował on pierwsze miejsce.

18 Architektura komputerów I Superkomputery - mainframe komputer Superkomputery sa optymalizowane dla złożonych obliczeń, które głównie odbywaja się w pamięci komputera, podczas gdy mainframe-y optymalizowane sa do wykonywania względnie prostych obliczeń na olbrzymich zasobach danych, Superkomputery sa często budowane dla ściśle określonych zadań konkretnej instytucji (np. symulacje czy modelowanie), podczas gdy mainframe y moga wykonywać znacznie szerszy zakres zadań (np. przetwarzanie danych, hurtownie danych), większość superkomputerów jest projektowanych i budowanych na zamówienie, podczas gdy mainframe y zwykle sa oferowane przez producentów jako linia produktów,

19 Architektura komputerów I Superkomputery - mainframe komputer W świecie mainframe ów istnieje tendencja do obudowywanie głównego centralnego zespołu procesorów wieloma procesorami usługowymi, przeznaczonymi do takich zadań jak: obsługa I/O, monitorowanie pracy, usługi kryptograficzne, obsługa pamięci, konfiguracja sprzętu, automatyzacja obsługi i wznawiania pracy po awarii itp. Stad rzeczywista liczba procesorów może znacznie przewyższać oficjalnie podawana przez producenta. Podczas projektowania superkomputerów nie stosuje się tak wielu procesorów usługowych i koncentruje się na zwiększaniu liczby jednostek przetwarzania liczb zmiennoprzecinkowych, Wydajność superkomputerów określa się zwykle w MIPS lub FLOPS, podczas gdy wydajność mainframe ów zwykle w jednostkach TPC-C (Transaction Processing Performance Council), TPC-E, TPC-H lub jednostkach wprowadzonych przez producentów dla porównywania wydajności poszczególnych modeli. Użytkownicy mainframe ów żartobliwie rozszyfrowuja skrót MIPS jako "Meaningless Indication of Processor Speed", czyli ""nic nie znaczacy wskaźnik szybkości procesora"

20 Architektura komputerów I System wbudowany (ang. Embedded system) system komputerowy specjalnego przeznaczenia, który staje się integralna częścia obsługiwanego przez niego sprzętu. Każdy system wbudowany oparty jest na mikroprocesorze (lub mikrokontrolerze), zaprogramowanym do wykonywania ograniczonej ilości zadań lub nawet tylko do jednego, Za pierwszy komputer wbudowany uznaje się ten, który sterował amerykańskim statkiem kosmicznym Apollo,

21 Architektura komputerów I Budowa komputera PC (1)

22 Architektura komputerów I Budowa komputera PC (2)

23 Architektura komputerów I Budowa komputera PC (3)

24 Architektura komputerów I Budowa komputera PC (4)

25 Architektura komputerów I Istota działania komputera

26 Architektura komputerów I Typy architektur komputera Princeton (Von Neumana) - zarówno programy, jak i dane sa przechowywane w tym samym bloku pamięci, Harvardzka - rozkazy i dane sa przechowywane w oddzielnych pamięciach, Mieszana - połaczenie dwóch powyższych typów: rozdzielono pamięci rozkazów i danych, pracuja one przy wykorzystaniu wspólnych magistral.

27 Architektura komputerów I Cykle komputera Sekwencyjne 1 n 2 1 n+1 2 Z prepobieraniem 1 n 2 3 Legenda: 1 - faza pobierania 2 - faza wykonania 3 - faza bezczynnoœci 1 n+1 2

28 Architektura komputerów I Magistrale bitowo szeregowe bitowo równoleg³e clear Bufor out in I/O clk

29 Architektura komputerów I Komunikacja Procesor magistrala adresowa Pamiêæ MAR Adres Zawartoœæ IR Jednostka steruj¹ca PC move add 5 store 3 stop 4 1 MBR 5 2 magistrala danych magistrala steruj¹ca

30 Architektura komputerów I Odczyt Procesor magistrala adresowa Pamiêæ IR Jednostka steruj¹ca 0 MAR 10 PC +1 Adres Zawartoœæ move add 5 store 3 stop 4 1 move MBR 4 MBR 5 2 magistrala danych magistrala steruj¹ca odczyt

31 Architektura komputerów I Dekodowanie Procesor magistrala adresowa Pamiêæ 0 MAR Adres Zawartoœæ IR move IR 4 Jednostka steruj¹ca 1 PC move add 5 store syg. steruj¹ce 3 stop 4 1 move 4 MBR 5 2 zegar magistrala danych magistrala steruj¹ca

32 Wykład, semestr I, rok akademicki 2017/2018 Architektura komputerów I Wykonywanie rozkazów Rozkaz move 4 magistrala adresowa Procesor add 4 54 IR move Jednostka steruj¹ca syg. steruj¹ce MAR PC 21 PC D0 D0 ALU move add 1 54 MBR Pamiêæ Adres Zawartoœæ 0 move 1 add 5 2 store 3 stop magistrala danych zegar magistrala steruj¹ca c Andrzej PIECZYN SKI odczyt

33 Architektura komputerów I Rozkaz add 5 IR add 5 Jednostka steruj¹ca 1 3 D0 ALU MBR 23 MBR z CCR

34 Architektura komputerów I Rozkaz store 5 Procesor magistrala adresowa Pamiêæ IR store Jednostka steruj¹ca syg. steruj¹ce store 5 MAR +1 PC 3 D0 ALU 0 MBR Adres Zawartoœæ move add 5 store stop zegar magistrala danych magistrala steruj¹ca odczyt zapis

35 Architektura komputerów I Pamiêæ komputera wiêksza szybkoœæ Rejestry pamiêæ podrêczna wiêkszy czas dostêpu wewnêtrzna zewnêtrzna pamiêæ operacyjna pamiêæ dodatkowa wiêkszy koszt wiêksza pojemnoœæ

36 Architektura komputerów I Pamiêæ komputera - wspó³praca CPU rejestry pamiêæ podrêczna sterownik p³yty pamiêæ operacyjna interfejsy I/O 3 pamiêæ dodatkowa

37 Architektura komputerów I Zale noœci czasowe sygna³ów na magistrali synchronicznej Cykl odczytu Cykl zapisu zegar Magistrala adresowa R/W Magistrala danych R/W 1 0 Magistrala danych adres Czas dostêpu do pamiêci Dane wy czas Dane we

38 Architektura komputerów I W2: Pamięć podręczna, tryby adresowania

39 Architektura komputerów I Pamięć podręczna Cechy charakterystyczne: Szybka, Poprawia komunikację między CPU i pamięcia główna, Korzysta z zasady lokalności (ang. Principle of locality), Pamięć półprzewodnikowa, Bufor między CPU i pamięcia główna, Niewielka pojemność (obniżka kosztów). Zasada lokalności: Lokalność tymczasowa (danych), Lokalność przestrzenna.

40 Architektura komputerów I Zasada dzia³ania pamiêci podrêcznej chybienie CPU obszar Pamiêæ podrêczna blok Pamiêæ operacyjna

41 Architektura komputerów I Zasada dzia³ania pamiêci podrêcznej trafienie kopie CPU obszar Pamiêæ podrêczna blok Pamiêæ operacyjna

42 Architektura komputerów I Pamiêæ podrêczna asocjacyjna Adres pamiêci etykieta s³owo A Adres szesnastkowy Pamiêæ operacyjna blok 0 blok 1 blok 2 blok N-1 Pamiêæ podrêczna etykieta blok blok 2

43 Architektura komputerów I Przeszukiwanie pamiêci podrêcznej Adres z CPU A poszukiwanie równoleg³e trafienie Bajt do CPU Pamiêæ podrêczna etykieta etykieta etykieta blok 2 Wybranie bajtu Obszar pamiêci podrêcznej 16 bajtów

44 Architektura komputerów I Pamiêæ podrêczna odwzorowana bezpoœrednio - (ang. direct mapped cache) Adres pamiêci etykieta obszar s³owo FFF Pamiêæ operacyjna blok 0 : blok 4095 Pamiêæ podrêczna FFF blok 0 : blok 4095 etykieta blok 01 blok 0 obszar blok 4095 FF 000 FFF blok 0 blok 4095

45 Architektura komputerów I Dostêp do pamiêci - odwzorowanie bezpoœrednie Adres z CPU 0F wybór Numer obszaru obszaru 000 : 008 : FFF porównanie etykiet bajt do CPU Pamiêæ podrêczna etykieta blok wybór bajtu 0F trafienie chybienie

46 Architektura komputerów I Pamiêæ podrêczna ze zbiorowym odwzorowaniem asocjacyjnym (ang. set-associative cache) adres z CPU etykieta zbiór s³owo 0F wybór zbiór zbioru 000 : 008 : FFF chybienie Pamiêæ podrêczna wybór bajtu etykieta blok etykieta blok 09 0F etykieta blok etykieta blok trafienie bajt do CPU porównanie etykiet

47 Architektura komputerów I Współpraca pamięci podręcznej z pamięcia operacyjna Algorytmy wymiany zawartości pamięci podręcznej Najdawniej używany (ang. least recently used LRU), FIFO (ang. first-in-first-out). Spójność pamięci podręcznej (ang. unified cache) Zapis przez (ang. write throught), Zapis z opóźnieniem (ang. write back). Średni czas dostępu do pamięci: t av = h t c + (1 h) t m (1) gdzie: h - wskaźnik trafień, t c - czas dostępu dla pamięci podręcznej, t m - czas dostępu do pamięci operacyjnej.

48 Architektura komputerów I Tryby adresowania 1 Bezpośrednie adresowanie rejestru Tryb adresowania w rozkazie w rejestrze w pamiêci Bezpoœrednie adresowanie rejestru Rejestr danych n miêdzy 0 a 7 D n Argument Rejestr adresowy n miêdzy 0 a 7 An Argument

49 Architektura komputerów I Tryby adresowania 2 Adresowanie natychmiastowe Tryb adresowania w rozkazie w rejestrze w pamiêci Adresowanie natychmiastowe Argument

50 Architektura komputerów I Tryby adresowania 3 Adresowanie bezwzględne Tryb adresowania w rozkazie w rejestrze w pamiêci Adresowanie bezwzglêdne Adres Argument

51 Architektura komputerów I Tryby adresowania 4 Adresowanie pośrednie zawartościa rejestru adresowego Tryb adresowania w rozkazie w rejestrze w pamiêci Adresowanie poœrednie An Adres Argument zawartoœci¹ rejestru adresowego

52 Architektura komputerów I Tryby adresowania 5 Adresowanie pośrednie zawartościa rejestru adresowego z postinkrementacja Tryb adresowania w rozkazie w rejestrze w pamiêci Adresowanie poœrednie An zawartoœci¹ rozmiar rejestru adresowego z postinkrementacj¹ Adres Adres + rozmiar Argument

53 Architektura komputerów I Tryby adresowania 6 Adresowanie pośrednie zawartościa rejestru adresowego z predekrementacja Tryb adresowania w rozkazie w rejestrze w pamiêci Adresowanie poœrednie An zawartoœci¹ rozmiar rejestru adresowego z predekrementacj¹ Adres Adres - rozmiar Argument

54 Architektura komputerów I W3: Operacje wejścia-wyjścia. Mikroprocesory

55 Architektura komputerów I Operacje bezwarunkowe Operacje wejścia-wyjścia 1

56 Architektura komputerów I Operacje wejścia-wyjścia 2 Operacje bezwarunkowe - przykład wejścia

57 Architektura komputerów I Operacje wejścia-wyjścia 3 Operacje bezwarunkowe - przykład wyjścia

58 Architektura komputerów I Operacje wejścia-wyjścia 4 Operacje z testowaniem

59 Architektura komputerów I Operacje wejścia-wyjścia 5 Operacje z testowaniem przykład

60 Architektura komputerów I Operacje wejścia-wyjścia 6 Operacje z przerwaniem

61 Architektura komputerów I Operacje wejścia-wyjścia - przerwania zegar systemowy - 08h, 1 - klawiatura - 09h, 2 - wejście dla układu slave PIC - 0Ah, 3 - [COM2] - 0Bh, 4 - [COM1] - 0Ch, 5 - wolne dla [LPT2] - 0Dh, 6 - [FDD] - 0Eh, 7 - [LPT1] - 0Fh, 8 - RTC - 70h, 9 - wolne - 71h, 10 - wolne - 72h, 11 - wolne - 73h, 12 - [Mouse PS2] - 74h, 13 - koprocesor arytmetyczny - 75h, 14 - [EIDE-1] - 76h, 15 - [EIDE-2] - 77h.

62 Architektura komputerów I Operacje wejścia-wyjścia 8 Operacje z przerwaniem IRQ 0, 1, 2, 8, 13, przerwania systemowe, IRQ [] - przerwania użytkownika, PIC - Programmable Interrupt Controller - sterownik płyty, magistrala PCI - IRQ Sharing, starsze systemy do Windows XT - użytkownik może konfigurować, konfigurowanie automatyczne - Play-Play, APIC - Advanced PIC- systemy wieloprocesorowe (dodatkowe 8 wejść), Ingerencja użytkownika - wyłaczanie urzadzeń,

63 Architektura komputerów I Operacje wejścia-wyjścia 9 Operacje z pośrednim sterowaniem przez procesor (DMA)

64 Architektura komputerów I Mikroprocesor 1 Architektura mikroprocesora

65 Architektura komputerów I Mikroprocesor 2 Architektura mikroprocesora

66 Architektura komputerów I Mikroprocesor 3 Jednostka sterujaca mikroprocesora

67 Architektura komputerów I Mikroprocesor 4 Typy układów sterowania z realizacja sprzętowa ("zadrutowane") z realizacja programowa (w EPROM) Rejestry procesora Statusowy, znaczników SR, Rozkazów IR, Adresów pamięci MAR, Akumulator A, Indeksowe SPR, Robocze GPR, Licznik rozkazów PC.

68 Architektura komputerów I Mikroprocesor 5 Architektura mikroprocesora - znaczniki

69 Architektura komputerów I Mikroprocesor 6 Mikroprocesor - historia rozwoju

70 Architektura komputerów I Mikroprocesor 7 Architektura mikroprocesora - założenia w rozwoju

71 Architektura komputerów I Mikroprocesor 8 CISC - Complex Instruction Set Computer architektura dominujaca w rodzinach x86 Intela i 680xx Motoroli procesory realizuja coraz większe zadania, pojedynczy rozkaz wywołuje szereg kompleksowych działań, czas opracowywania polecenia może dochodzić nawet do kilkudziesięciu cykli zegarowych, kod programu zwarty, proces transportu kodu do procesora powoduje mniej problemów, lista rozkazów od 100 do 200, duża liczba trybów adresowania od 5 do 20, duży zakres rozkazów o różnych długościach i czasach wykonania, mikroprogramowalna jednostka sterujaca.

72 Architektura komputerów I Mikroprocesor 9 RISC - Reduced Instruction Set Computer Powstał w toku prac nad projektem 801 firmy IBM rozwijany przez wielu producentów - AMD 29000, HP PA-RISC, Intel 860 i 960, IBM RS/6000, ograniczona lista rozkazów do niewielu szybko wykonywanych instrukcji, realizacja sprzętowa jednostki sterujacej, duże obciażenie magistrali pamięciowej, wymagana duża przepustowość magistrali, stała długość wszystkich mikrorozkazów, niewielka liczba trybów adresowania (kilka).

73 Architektura komputerów I Mikroprocesor 10 RISC - Reduced Instruction Set Computer - modyfikacje zmieniony sposób ograniczenia listy rozkazów: aktualna lista rozkazów jest niezwykle długa (dłuższa niż dla CISC), rozkazy wykonuja bardzo skomplikowane zadania (część jako mikrokod a część sprzętowo), uproszczenie to rozdzielenie zestawu instrukcji na: blok operacji wejścia-wyjścia, blok operacji na rejestrach, operacje na blokach moga być wykonywane równolegle, obszerny zbiór rejestrów uniwersalnych, rozkazy działaja w większości na rejestrach, przetwarzanie potokowe, superskalarność.

74 Architektura komputerów I Mikroprocesor 11 CISC-RISC procesory akceptuja złożone instrukcje x86, wyposażone w dekoder tłumaczacy instrukcje zewnętrzne na listę jadra RISC, jadro pracuje w trybie RISC (RISC kernel).

75 Architektura komputerów I Mikroprocesor 12 Przykłady procesorów - RISC MIPS - R3000, R4400, R6000, HP - PA7200, PA7500, UltraSparc, PowerPC - 601, 604, 620, Alfa.

76 Architektura komputerów I Mikroprocesor 13 Architektura mikroprocesora - potokowe przetwarzanie danych 4.

77 Architektura komputerów I Mikroprocesor 14 Techniki przyspieszania Superskalarność - Superscalar architecture - właściwość architektury układu procesora polegajaca na posiadaniu potoków i wynikajaca z tego względu zdolność do wykonywania więcej niż jedna instrukcji w cyklu zegara Superpotokowość - Superpipelined - właściwość architektury układu procesora polegajaca na znaczne głębszym niż stosowane w układach 4 i 5 generacji, rozłożenie cyklu rozkazowego na części składowe (kilka lub kilkanaście). Architektura superpotokowa pozwala zazwyczaj na osiaganie wyższej częstotliwości taktowania układu., Mechanizm prognozowania skoku - Branch prediction - Analizowanie przez procesor, które instrukcje i dane będa potrzebne do wykonania danych operacji i na tej podstawie decydowanie o wykonaniu konkretnego skoku. Elementy architektury procesorów od 6 generacji odpowiedzialne za wzrost wydajności,

78 Architektura komputerów I Mikroprocesor 15 Techniki przyspieszania Spekulatywne wykonywanie instrukcji - Speculative execution - Metoda pozwalajaca procesorowi na przetwarzanie instrukcji w sytuacji, gdy nie ma jeszcze pewności, że w ogóle będzie ona wykonana, np. gdy występuje ona po skoku warunkowym., Wykonywanie poza kolejnościa - Out of order execution - Sposób obróbki danych, który pozwala na dopuszczenie instrukcji do jednostek wykonawczych w kolejności odmiennej od tej, która jest określona w programie. Po zakończeniu wykonywania instrukcje sa ponownie ustawiane w kolejności prawidłowej, Zmiana nazw rejestrów - register renaming - zastapienie odniesień do rejestrów strukturalnych programu odwołaniami do większego zestawu rejestrów rzeczywistych w przypadku gdy dwie różne instrukcje przewiduja zapisanie pewnej wartości do tego samego rejestru. Cecha ta wspomaga wykonywanie rozkazów poza kolejnościa,

79 Architektura komputerów I Mikroprocesor 16 Techniki przyspieszania Mechanizm MMX - Multimedia extension - zestaw dodatkowych instrukcji mikroprocesora (kilkadziesiat), zoptymalizowanych pod katem wykonywania z maksymalna wydajnościa operacji zwiazanych z obsługa multimediów, programów graficznych, programów syntezy dźwięku, obsługi poczty głosowej i gier. Podstawowym elementem architektury MMX jest technika SIMD (Single Instruction, Multiple Data) umożliwiajaca równoległe przetwarzanie kilku informacji za pomoca jednego rozkazu.

80 Architektura komputerów I Mikroprocesor 17 Procesory SPARC i MIPS SPARC - Scalable Processor ARChitecture Sprzętowe przekazywanie parametrów między procedurami.

81 Architektura komputerów I Mikroprocesor 18 Procesory SPARC i MIPS Procesory MIPS

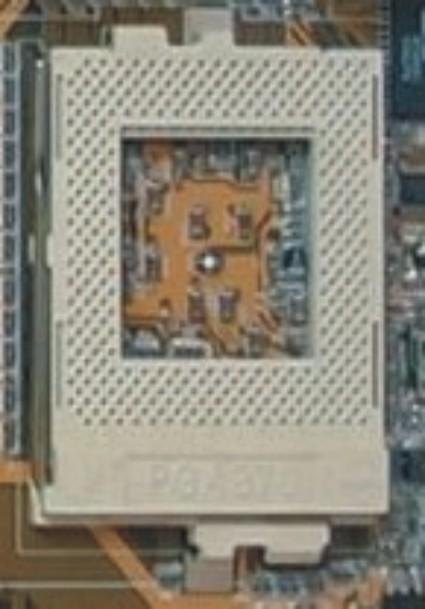

82 Architektura komputerów I Mikroprocesor 19 Złacza procesorów PGA - Pin Grid Array Modułowy

83 Architektura komputerów I Mikroprocesor 20 Złacza procesorów - montaż Lutowane, Wciskane, LIF (Low Insertion Force), ZIF (Zero Insertion Force).

84 Architektura komputerów I W4: Architektury równoległe komputerów.

85 Architektura komputerów I Architektury równoległe komputerów 1 Klasyfikacja Flynna

86 Architektura komputerów I Architektury równoległe komputerów 2 SISD Von Neumana, harvardzka.

87 Architektura komputerów I Architektury równoległe komputerów 3 Procesory wektorowe - SIMD

88 Architektura komputerów I Architektury równoległe komputerów 4 Systemy MIMD z pamięcia wspólna, z pamięcia rozproszona.

89 Architektura komputerów I Architektury równoległe komputerów 5 Systemy MIMD z pamięcia wspólna

90 Architektura komputerów I Architektury równoległe komputerów 6 Systemy MIMD z pamięcia wspólna - realizacja

91 Architektura komputerów I Architektury równoległe komputerów 7 Magistrala z podziałem czasu

92 Architektura komputerów I Architektury równoległe komputerów 8 Magistrala z przełacznikiem krzyżowym

93 Architektura komputerów I Architektury równoległe komputerów 9 Pamięć wieloportowa

94 Architektura komputerów I Architektury równoległe komputerów 10 Skalowanie systemów z pamięcia wspólna / dzielona

95 Architektura komputerów I Architektury z pamięcia rozproszona, architektury z rozproszona pamięcia wspólna, transputery

96 Architektura komputerów I Architektury równoległe komputerów 11 Systemy MIMD z pamięcia rozproszona

97 Architektura komputerów I Architektury równoległe komputerów 12 Systemy z rozproszona pamięcia wspólna

98 Architektura komputerów I Architektury równoległe komputerów 13 Prawo Amdahla

99 Architektura komputerów I Architektury równoległe komputerów 14 Prawo Amdahla

100 Architektura komputerów I Architektury równoległe komputerów 15 Transputery

101 Architektura komputerów I Architektury równoległe komputerów 16 Transputery - topologia potokowa

102 Architektura komputerów I Architektury równoległe komputerów 17 Transputery - topologia tablicowa

103 Architektura komputerów I Architektury równoległe komputerów 18 Transputery - topologia z pełnymi połaczeniami

104 Architektura komputerów I Architektury równoległe komputerów 19 Transputery - hipersześcian 2D

105 Architektura komputerów I Architektury równoległe komputerów 20 Transputery - hipersześcian 3D

106 Architektura komputerów I Architektury równoległe komputerów 21 Transputery - hipersześcian 4D

107 Architektura komputerów I W5: Płyty główne.

108 Architektura komputerów I Płyty główne 1 Jeżeli procesor nazywany jest sercem komputera, to płyta główna jest jego kręgosłupem i układem nerwowym. Płyta główna jest jednym z najmniej docenianych elementów komputera, tymczasem ma ona decydujacy wpływ nie tylko na szybkość całego komputera, ale i na to, co w PC jest bardzo ważne, a mianowicie możliwości rozbudowy.

109 Architektura komputerów I Płyty główne 2 Przykładowy OPIS ZESTAWU KOMPUTEROWEGO przez przeciętnego użytkownika wydajny procesor, szybka karta graficzna, dużo pamięci RAM, pojemny dysk twardy. brakuje płyty głównej DLACZEGO?

110 Architektura komputerów I DLACZEGO? Płyty główne 3 Brak wiedzy na temat płyt głównych, Złożony opis symboliczny - niezrozumiałym dla przeciętnego użytkownika np: ECS KT7S5A DDR VIA SOCKET A, Bardzo częste zmiany akcesorii na rynku. Przykładowe zachowanie użytkownika przy zakupie akcesorii komputerowych: Procesor 1000 MB, Pamięci 20 GB, Płyta główna TANIA i DOBRA

111 Architektura komputerów I Standard płyty Płyty główne 4 AT baby, ATX, BTX.

112 Architektura komputerów I Podstawowe elementy płyty Płyty główne 5

113 Architektura komputerów I Cechy podzespołów płyty Płyty główne 6 Chipset, producenci: Intel (440BX,i815,i845, SIS (735), AMD, VIA (K7T,KT133A,K7T266 PRO), ilość modułów: 1,2,4, parametry: szybkość taktowania magistrali, pojemność i typ obsługiwanej pamięci, parametry układów dodatkowych Złacza, kart rozszerzeń: ISA, EISA, VLB, PCI, AGP, AMR, pamięci: DIP, SIP, SIMM, DIMM, DDR, DDR2, DDR3, urzadzeń zewnętrznych: RS232C, CENTRONICS, PS/2, klawiatury, USB, IR. Magistrale. ilość bitów, zegar taktowania.

114 Architektura komputerów I Magistrale Płyty główne 7 ISA - PCI - AGP - AMR

115 Architektura komputerów I Magistrale - PCIExpress Płyty główne 8

116 Architektura komputerów I Magistrale - PCIExpress Płyty główne 9

117 Architektura komputerów I Magistrale - PCIExpress Płyty główne 10

118 Architektura komputerów I Złacza pamięci Płyty główne 11 SIMM - DIMM - DDR -

119 Architektura komputerów I Inne złacza Płyty główne 12 Zasilanie - ATA66 - ATA100 - FDD -

120 Architektura komputerów I Złacza urzadzeń peryferyjnych Płyty główne 13 RS232C Centronics

121 Architektura komputerów I Złacza urzadzeń peryferyjnych Płyty główne 14 USB - PS2 -

122 Architektura komputerów I Złacza - podsumowanie Płyty główne 15

123 Architektura komputerów I Płyty główne 16

124 Architektura komputerów I Płyty główne 17

125 Architektura komputerów I Przykładowa budowa płyty Płyty główne 18

126 Architektura komputerów I Przykładowa budowa płyty Płyty główne 19

127 Architektura komputerów I Przykładowa budowa płyty Płyty główne 20

128 Architektura komputerów I Przykładowa budowa płyty Płyty główne 21

129 Architektura komputerów I Przykładowa budowa płyty Płyty główne 22

130 Architektura komputerów I W6: Pamięci masowe.

131 Architektura komputerów I Pamięci masowe 1 Podział według technologii i konstrukcji Pamięci taśmowe, Dyski elastyczne, Dyski twarde, Pamięci optyczne, Pamięci półprzewodnikowe, Pamięci heksagonalne.

132 Architektura komputerów I Pamięci masowe 2 Nośniki papierowe karty papierowe, historia (XIX wiek), kodowanie informacji, programowanie i czytanie informacji. taśmy papierowe, kodowanie informacji, czytniki taśmy, programowanie i czytanie nośnika

133 Architektura komputerów I Pamięci masowe 3 Dyski elestyczne dyski 8 calowe, dyski 5 i 1/4 cala, zapis magnetyczny, budowa nośnika i czytnika dyski 2 i 1/2 cala, budowa nośnika i czytnika kodowanie informacji, parametry (szybkość wirowania nośnika, upakowanie, szybkość transmisji, pojemność)

134 Architektura komputerów I Pamięci masowe 4 Dyski twarde - historia Połowa dziewiętnastego wieku pierwsze perforowane karty Pierwszy twardy dysk roku IBM urządzenie o nazwie RAMAC złożony z: ü pięćdziesięciu 24 - calowych dysków ü zespół miał pojemność 5 Mb ü koszt jego rocznej dzierżawy wynosił 35 tys. Dolarów ü 7 tys. dolarów za megabit IBM PC/XT zawiera twardy dysk: ü pojemności 5 lub 10 MB ü średnicy 5,25" ü "full height" wysokość trzech cali

135 Architektura komputerów I Pamięci masowe 5 Dyski twarde - budowa Podstawa to talerze, wykonane najczęściej ze szkła, pokrytego substancją magnetyczną Nad talerzami i pod nimi umieszczone są głowice odczytujące i zapisujące dane Talerze obracają się z prędkością od 5400 do obr/min Przepływ powietrza spowodowany obrotami utrzymuje głowice w odległości kilku mikrometrów nad talerzami Głowice umieszczone są na ramionach poruszanych za pomocą cewki elektromagnetycznej

136 Architektura komputerów I Pamięci masowe 6 Dyski twarde - zasada działania

137 Architektura komputerów I Pamięci masowe 7 Dyski twarde - zarzadzanie zasobami Dysk podzielony jest na ścieżki, które z kolei podzielone są na sektory Ścieżki znajdujące się bezpośrednio nad sobą, jednak położone na różnych talerzach tworzą cylindry System operacyjny odczytuje najpierw tablicę alokacji plików FAT zapisaną na początku partycji Tablica FAT zawiera informacje o sektorze i ścieżce, na których zapisany jest poszukiwany plik Ścieżki dzielone są dodatkowo na klastry Dane pochodzące z jednego sektora lub cylindra przechowywane są w pamięci podręcznej twardego dysku Taka praktyka przyśpiesza znacznie transfer

138 Architektura komputerów I Pamięci masowe 8 Dyski twarde - interfejsy W roku 1984 Western Digital skonstruował w IBM PC/AT interfejs ST506 w 1986 opracowany do spółki z firmą Compaq interfejs IDE (Integrated Drive Electronics). W 1981r pierwszym standardem interfejsu ATA (ang. Advanced Technology Attachments) ü Przepustowość 8,3 MB/s ü Szerokość szyny danych 6 bitów ü Maksymalna liczba obsługiwanych urządzeń r ATA 2 - rozszerzenie interfejsu ATA ü Przepustowości magistrali danych do 16,6 MB/s, ü Obsługa nowych transmisji PIO i DMA - ü Nowa metody adresowania sektorów (LBA) funkcja "Identify Drive 1995r Fast ATA i Fast ATA - 2 ü Fast ATA - 2 oznacza praktycznie to samo co Fast ATA ü Multiword DMA Mode r. ATA 3 ü Rozwinięciem standardu ATA 2 ü Zwiększenie bezpieczeństwa składowania danych ü Pojawienie się zarządzania energią ü Wprowadzenie technologii S.M.A.R.T.

139 Architektura komputerów I Pamięci masowe 9 Dyski twarde - interfejsy (cd) ATA 4 ü Mechanizmu korekcji i detekcji błędów nazwanego CRC (Cyclical Redudancy Check) transfer przeprowadzany jest - z maksymalną możliwą prędkością, zaś w przypadku błędu szybkość przesyłu jest redukowana do wolniejszego trybu. ü Nowy tryb komunikacji UltraDma Mode2 o s zybkości max. 33,3 MB/s. ü Zdefiniowana współpraca z urządzeniami o fizycznej organizacji danych innych niż dyski twarde. ü Nowy standard dla innych urządzeń ATAPI ( AT Attachment Packet Interface). ATA 5 - dwa lata po Ultra ATA/33 (Ultra ATA/66, Ultra ATA/100) ü ü Teoretyczną maksymalną przepustowość 100Mb/s Dla uzyskania większej szybkości, należało zastosować specjalny kabel, którego konstrukacja zapobiega powstawaniu zakłóceń elektromagnetycznych, dwukrotnie zwiększyła się liczba żył (z 40 do 80), nie zmienił się typ wtyczki, nowe żyły stanowią ekran. Serial ATA - SATA

140 Architektura komputerów I Pamięci masowe 10 Dyski twarde - interfejsy (cd) Serial ATA Specjaliści z firm komputerowych (m.in. APT Technologies, Dell, IBM, Intel, Maxtor, Quantum i Seagate) opracowali nowy standard Jednym z podstawowych założeń opracowywanego rozwiązania było zagwarantowanie pełnej kompatybilności software'owej Przeznaczony jest wyłącznie do wykorzystania wewnątrz komputera jedynie pod kątem obsługi pamięci masowych Maksymalna długość przewodu - 1 metr W pierwszej wersji przepustowość pasma MB/s (1,5 Gbit/s), 50% większa od zapewnianej przez Ultra ATA/100 Generacja druga MB/s (2004 r.) (3Gbit/s), trzecia MB/s (6Gbit/s) (2007 r.).

141 Architektura komputerów I Pamięci masowe 11 Dyski twarde - interfejsy - szybkość transmisji w poszczególnych rodzajach ATA

142 Architektura komputerów I Pamięci masowe 12 Dyski twarde - ewolucja dysków twardych

143 Architektura komputerów I Pamięci masowe 13 Dyski twarde - sterowniki dysków EIDE Nazwa handlowa firmy WD (Western Digital ) określająca nieco zmodyfikowany interfejs ATA - 2. Główne zmiany to : ü funkcja dual-port (dodanie drugiego kanału, maksymalną liczbę obsługiwanych urządzeń z 2 do 4) ü obsługa interfejsu ATAPI

144 Architektura komputerów I Pamięci masowe 14 Dyski twarde - sterowniki dysków (cd) S.C.S.I. (Small Computer Systems Interface) Standard SCSI umożliwia połączenie w łańcuch do jednego kontrolera 7, a w przypadku wersji rozszerzonej WIDE SCSI nawet do 15 urządzeń Każdy twardy dysk może mieć pojemność nawet do 100 GB. SCSI oferuje również szybszy transfer danych między urządzeniami, dochodzący do 160 MB/s

145 Architektura komputerów I Pamięci masowe 15 Dyski twarde - systemy plików Najprostszym systemem używanym przez DOS i Windows jest FAT (File Allocation Table). Początkowo jednostką alokacji danych był pojedynczy sektor co przy 16-bitowej architekturze systemu operacyjnego umożliwiało obsługę dysków o pojemnościach nie przekraczających 32 MB (65536 sektorów). Wprowadzono większe jednostki alokacji, nazywane klastrami (ang. cluster pęczek, grono). Wielkość klastra jest zależna od wielkości woluminu i w przypadku np. dysku o pojemności 1 GB klaster liczy sobie 16 kb, a dysk 2,5 gigabajtowy wymaga już klastrów o pojemności 64 kb. Oprócz straty miejsca jest to również strata czasu! Programiści Microsoftu utworzyli 32 bitową tablicę alokacji. Wadach systemu FAT jest: ü silna fragmentacja plików pomiędzy wiele klastrów o bardzo różnym fizycznym położeniu na dysku ü duże prawdopodobieństwo powstawania błędów zapisu, polegających na przypisaniu jednego klastra dwóm plikom (tzw. crosslink), co kończy się utratą danych z jednego lub obu skrzyżowanych plików. ü pozostawianie tzw. zgubionych klastrów, tj. jednostek alokacji nie zawierających informacji, ale opisanych jako zajęte

146 Architektura komputerów I Pamięci masowe 16 Dyski twarde - systemy plików (cd) HPFS (High Performance File System) stosowany początkowo również jako jeden z systemów plików dla Windows NT Zawiera wiele informacji nadmiarowych miedzy innymi: informacje statystyczne, mechanizmy ochrony zapisu przed uszkodzeniem, jak np. automatyczne przenoszenie danych z sektorów o niepewnej jakości do dobrych (tzw. HotFix). Zalety: szybkość wyszukiwania danych, wysoki stopień ciągłości ich zapisu, duża niezawodność Wady: długi czas zakładania nowych plików wynikający z każdorazowej rekonfiguracji drzewa katalogowego Nowe wersje Windows NT (od 4.0) nie obsługują już plików dysków w formacie HPFS

147 Architektura komputerów I Pamięci masowe 17 Dyski twarde - systemy plików (cd) NTFS (New Technology File System) przeznaczony dla Windows NT System oparty na 32-bitowych tablicach FAT zawiera: ü rozbudowany system bezpieczeństwa ü mechanizmy ograniczające fragmentację plików ü możliwość przypisania plikom atrybutu kompresji, pozwalającego na ich kompresję w trakcie zapisu. Podstawowe składniki bezpieczeństwa Windows NT zawarte są w: ü sektorze inicjującym ü nadrzędna tabela plików (MFT Master File Table), zawierającej indeks plików systemowych. System NTFS podobnie jak FAT opiera się na klastrach. Jednak rozmiar klastra ustalamy tutaj dość swobodnie od 0,5 KB do 64 KB.

148 Architektura komputerów I W7: Komunikacja komputera z otoczeniem - sprzęgi.

149 Architektura komputerów I Typy interfejsów 1
