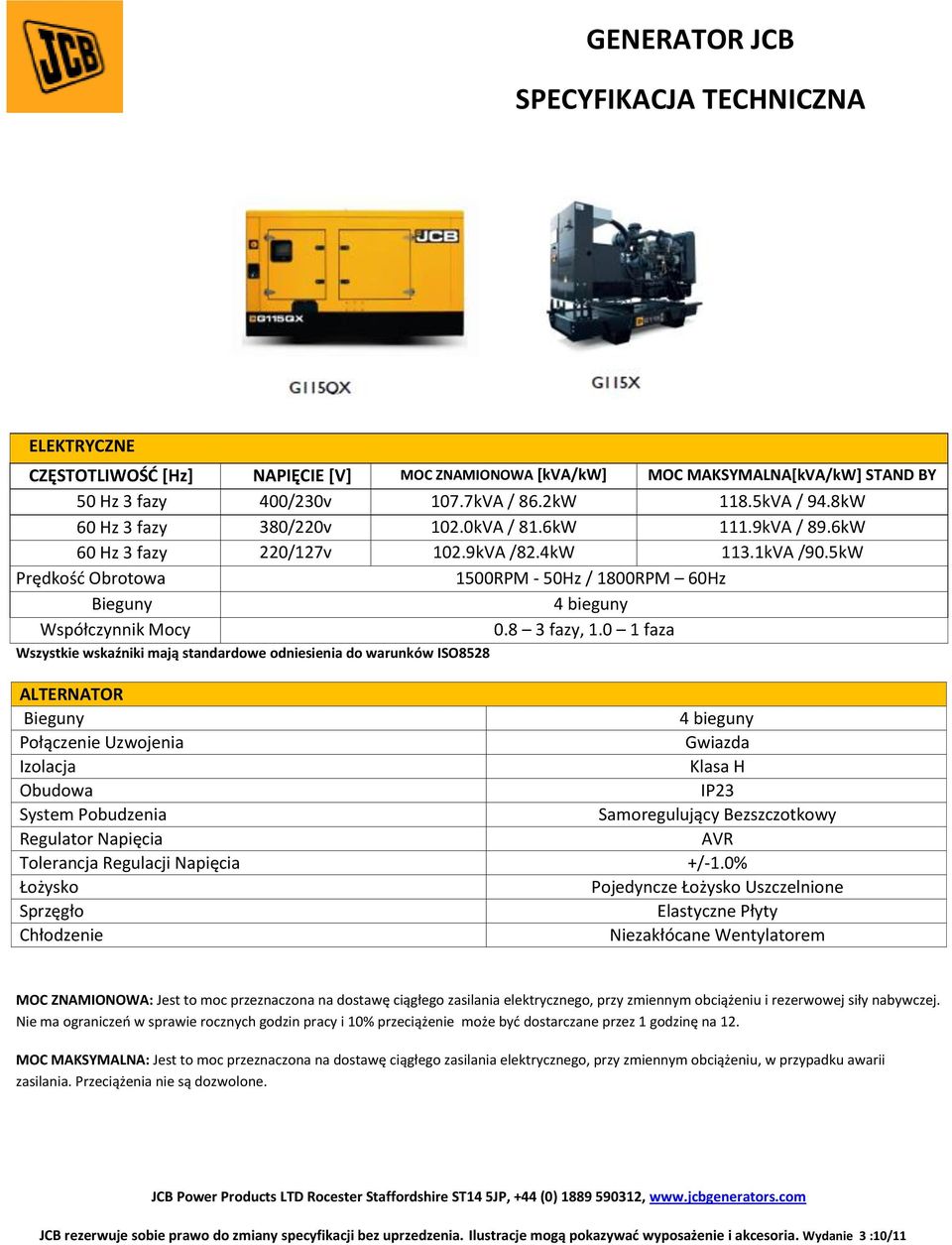

1 GENERATOR JCB SPECYFIKACJA TECHNICZNA ELEKTRYCZNE CZĘSTOTLIWOŚĆ [Hz] NAPIĘCIE [V] MOC ZNAMIONOWA [kva/kw] MOC MAKSYMALNA[kVA/kW] STAND BY 50 Hz 3 fazy 400/230v 107.7kVA PRIME / 86.2kW 118.5kVA / 94.8kW 60 Hz 3 fazy 380/220v 102.0kVA / 81.6kW 111.9kVA / 89.6kW 60 Hz 3 fazy 220/127v 102.9kVA /82.4kW 113.1kVA /90.5kW Prędkośd Obrotowa 1500RPM - 50Hz / 1800RPM 44.3kVA 60Hz / Bieguny 4 bieguny 35.5kW Współczynnik Mocy fazy, faza Wszystkie wskaźniki mają standardowe odniesienia do warunków ISO8528 ALTERNATOR Bieguny 4 bieguny Połączenie Uzwojenia Gwiazda Izolacja Klasa H Obudowa IP23 System Pobudzenia Samoregulujący Bezszczotkowy Regulator Napięcia AVR Tolerancja Regulacji Napięcia +/-1.0% Łożysko Pojedyncze Łożysko Uszczelnione Sprzęgło Elastyczne Płyty Chłodzenie Niezakłócane Wentylatorem MOC ZNAMIONOWA: Jest to moc przeznaczona na dostawę ciągłego zasilania elektrycznego, przy zmiennym obciążeniu i rezerwowej siły nabywczej. Nie ma ograniczeo w sprawie rocznych godzin pracy i 10% przeciążenie może byd dostarczane przez 1 godzinę na 12. MOC MAKSYMALNA: Jest to moc przeznaczona na dostawę ciągłego zasilania elektrycznego, przy zmiennym obciążeniu, w przypadku awarii zasilania. Przeciążenia nie są dozwolone.

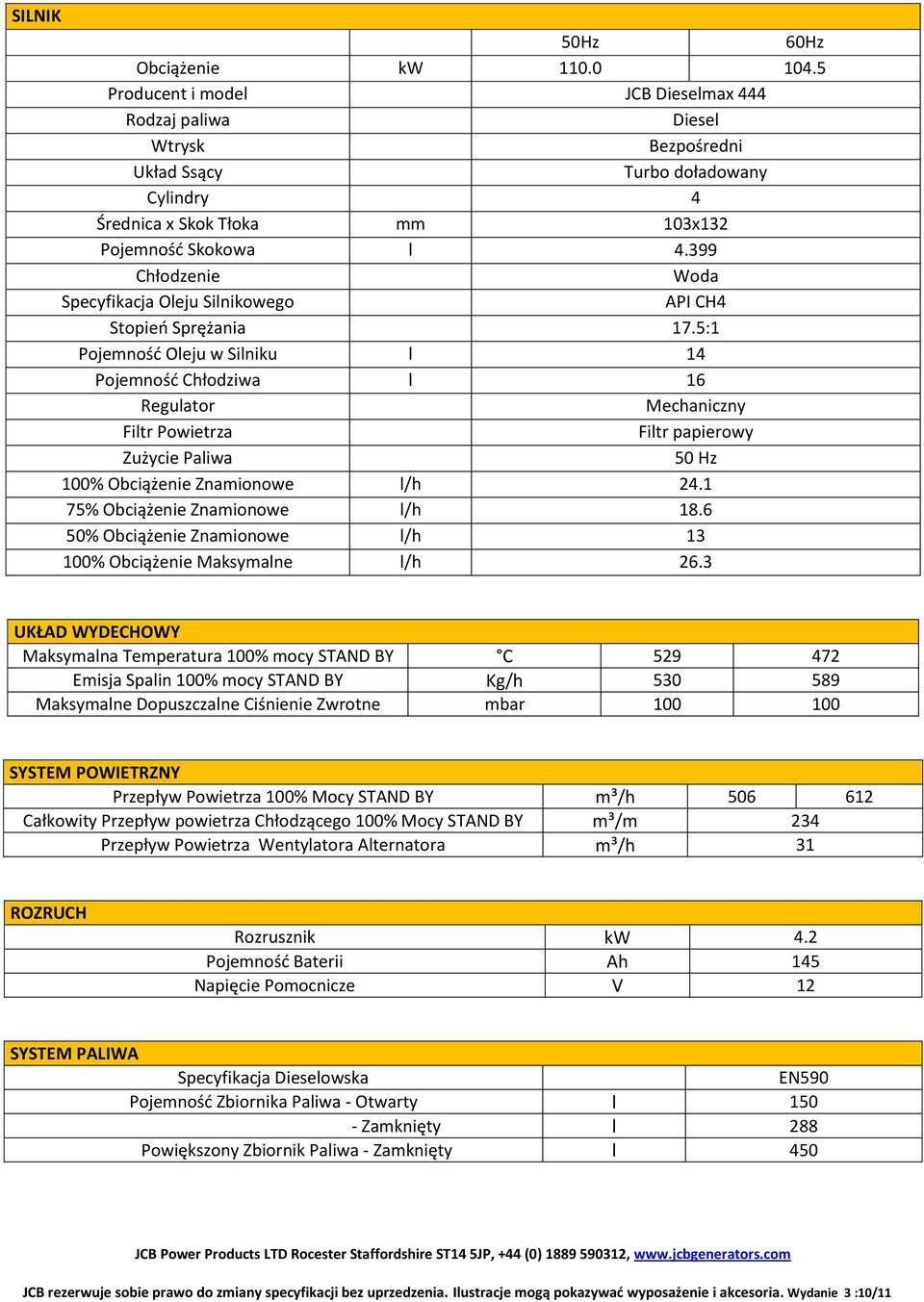

2 SILNIK 50Hz 60Hz Obciążenie kw Producent i model JCB Dieselmax 444 Rodzaj paliwa Diesel Wtrysk Bezpośredni Układ Diesel Ssący Turbo doładowany Cylindry 4 Średnica x Skok Tłoka mm 103x132 Pojemnośd Skokowa l Chłodzenie Woda Specyfikacja Oleju Silnikowego API CH4 Stopieo Sprężania 17.5:1 Pojemnośd Oleju w Silniku l 14 Pojemnośd Chłodziwa l 16 Regulator Mechaniczny Filtr Powietrza Filtr papierowy Zużycie Paliwa 50 Hz 100% Obciążenie Znamionowe l/h % Obciążenie Znamionowe l/h Hz 50% Obciążenie Znamionowe l/h % Obciążenie Maksymalne l/h UKŁAD WYDECHOWY Maksymalna Temperatura 100% mocy STAND BY C Emisja Spalin 100% mocy STAND BY Kg/h Maksymalne Dopuszczalne Ciśnienie Zwrotne mbar SYSTEM POWIETRZNY Przepływ Powietrza 100% Mocy STAND BY m³/h Całkowity Przepływ powietrza Chłodzącego 100% Mocy STAND BY m³/m 234 Przepływ Powietrza Wentylatora Alternatora m³/h ROZRUCH Rozrusznik kw 4.2 Pojemnośd Baterii Ah 145 Napięcie Pomocnicze V SYSTEM PALIWA Specyfikacja Dieselowska EN590 Pojemnośd Zbiornika Paliwa - Otwarty l Zamknięty l Powiększony Zbiornik Paliwa - Zamknięty l

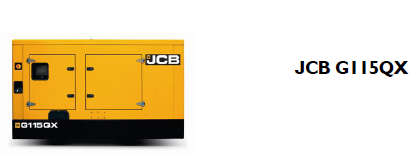

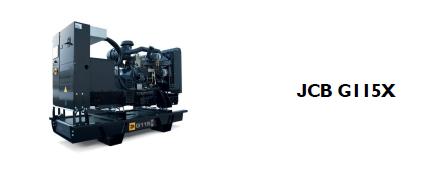

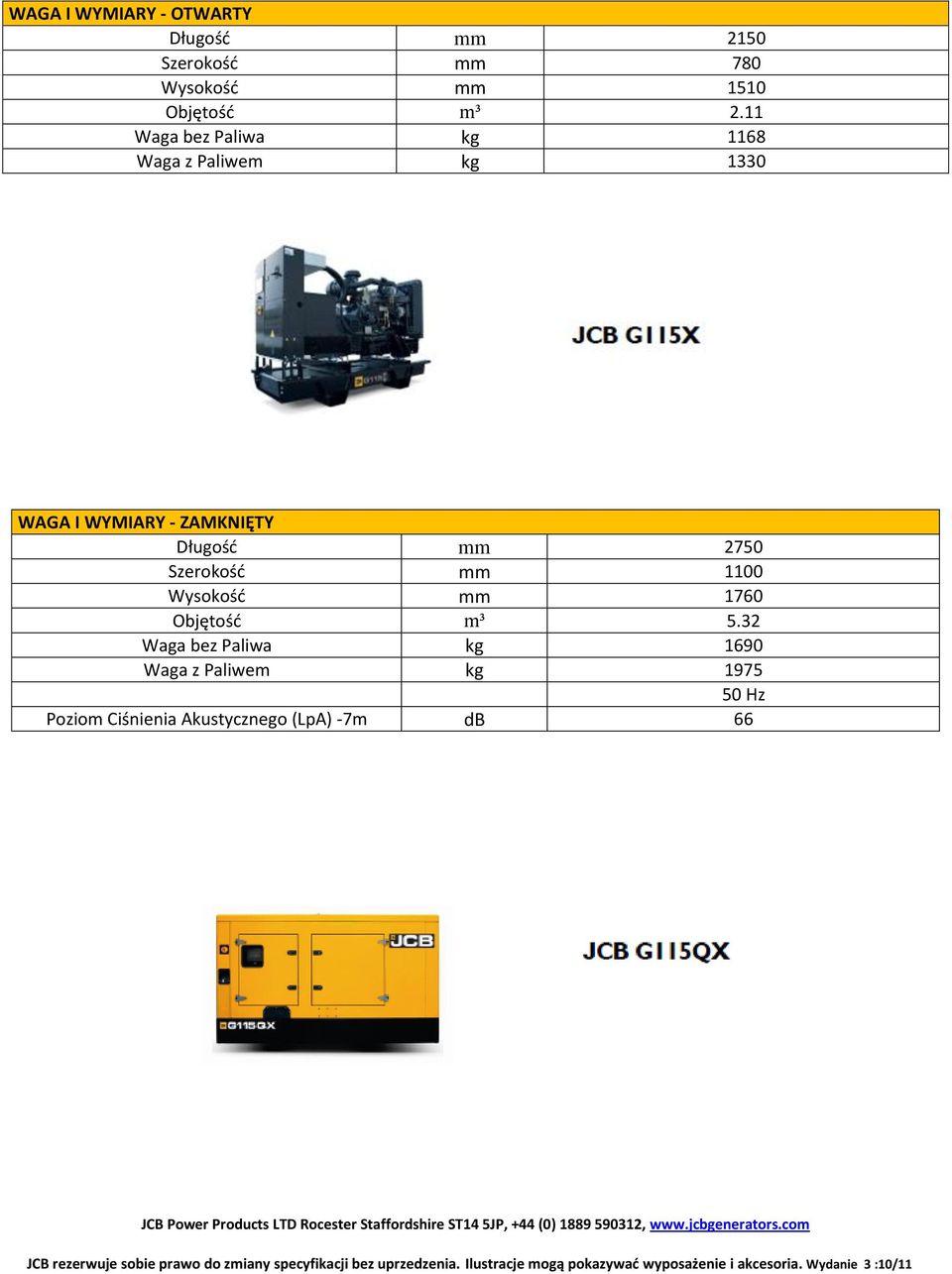

3 WAGA I WYMIARY - OTWARTY Długośd mm 2150 Szerokośd mm 780 Wysokośd mm Objętośd m³ Waga bez Paliwa kg 1168 Waga z Paliwem kg 1330 WAGA I WYMIARY - ZAMKNIĘTY Długośd mm 2750 Szerokośd mm 1100 Wysokośd mm Objętośd m³ Waga bez Paliwa kg 1690 Waga z Paliwem kg Hz Poziom Ciśnienia Akustycznego (LpA) -7m db 66

4 PANEL STERUJĄCY JCB CP1 ( Standardowy ) Za pośrednictwem cyfrowego systemu kontroli JCB CP1 można kontrolowad i monitorowad pracę generatora. Wyświetlacz wyposażony jest w diody wyjścia LED. Kontrolowanie jest możliwe poprzez wciskanie funkcjonalnych miękkich przycisków. Wielojęzyczne menu jest dostępne w standardzie. PANEL STERUJĄCY JCB CP2 ( Opcjonalnie ) Cyfrowy system kontroli JCB CP2 posiada możliwośd kontroli i monitorowania pracy generatora co pozwala chronid generator tak samo jak JCB CP1. Dodatkowo posiada funkcję modułu sterującego JCB ATP1. Panel JCB CP2 stale monitoruje sieci, musi byd stale do nich podłączony (2 sieci). Połączony musi byd również do styczników generatora. Wyświetlacz pozwala użytkownikowi na łatwe monitorowanie stanu pracy generatora, a także kontrole nad jego operacjami. PANEL STERUJĄCY JCB ATP1 ( Opcjonalnie ) Moduł sterujący JCB ATP1 jest zintegrowany z ATS ( Automatic Transfer Switch ), który zapewnia automatyczne włączenie generatora w przypadku spadku napięcia w sieci. JCB ATP1 może komunikowad się z generatorem poprzez 2 przewody startowe styczników beznapięciowych albo CANBUS przez CP1 do AT P1 (niekompatybilne z CP2 ). JCB ATP1 kiedy podłączony jest za pośrednictwem CANBUS do JCB CP1 daje możliwości kontrolowania wszystkich funkcji i ich zmianę poprzez wyświetlacz generatora.

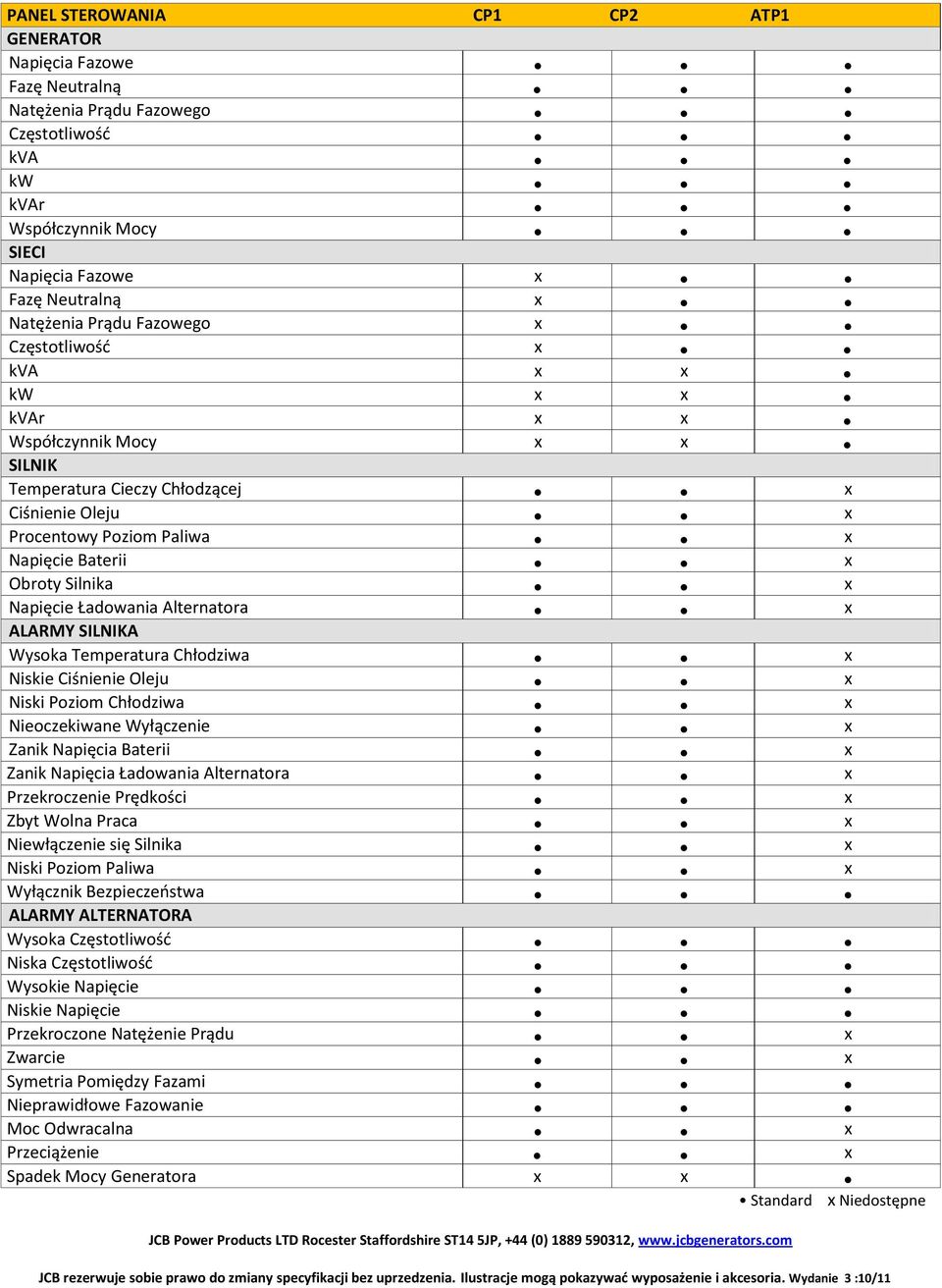

5 PANEL STEROWANIA CP1 CP2 ATP1 GENERATOR Napięcia Fazowe Fazę Neutralną Natężenia Prądu Fazowego Częstotliwośd kva kw kvar Współczynnik Mocy SIECI Napięcia Fazowe x Fazę Neutralną x Natężenia Prądu Fazowego x Częstotliwośd x kva x x kw x x kvar x x Współczynnik Mocy x x SILNIK Temperatura Cieczy Chłodzącej Ciśnienie Oleju x Procentowy Poziom Paliwa Napięcie Baterii Obroty Silnika Napięcie Ładowania Alternatora ALARMY SILNIKA Wysoka Temperatura Chłodziwa Niskie Ciśnienie Oleju x Niski Poziom Chłodziwa Nieoczekiwane Wyłączenie Zanik Napięcia Baterii Zanik Napięcia Ładowania Alternatora Przekroczenie Prędkości Zbyt Wolna Praca Niewłączenie się Silnika Niski Poziom Paliwa Wyłącznik Bezpieczeostwa ALARMY ALTERNATORA Wysoka Częstotliwośd Niska Częstotliwośd Wysokie Napięcie Niskie Napięcie Przekroczone Natężenie Prądu Zwarcie Symetria Pomiędzy Fazami Nieprawidłowe Fazowanie Moc Odwracalna Przeciążenie Spadek Mocy Generatora x x Standard x Niedostępne

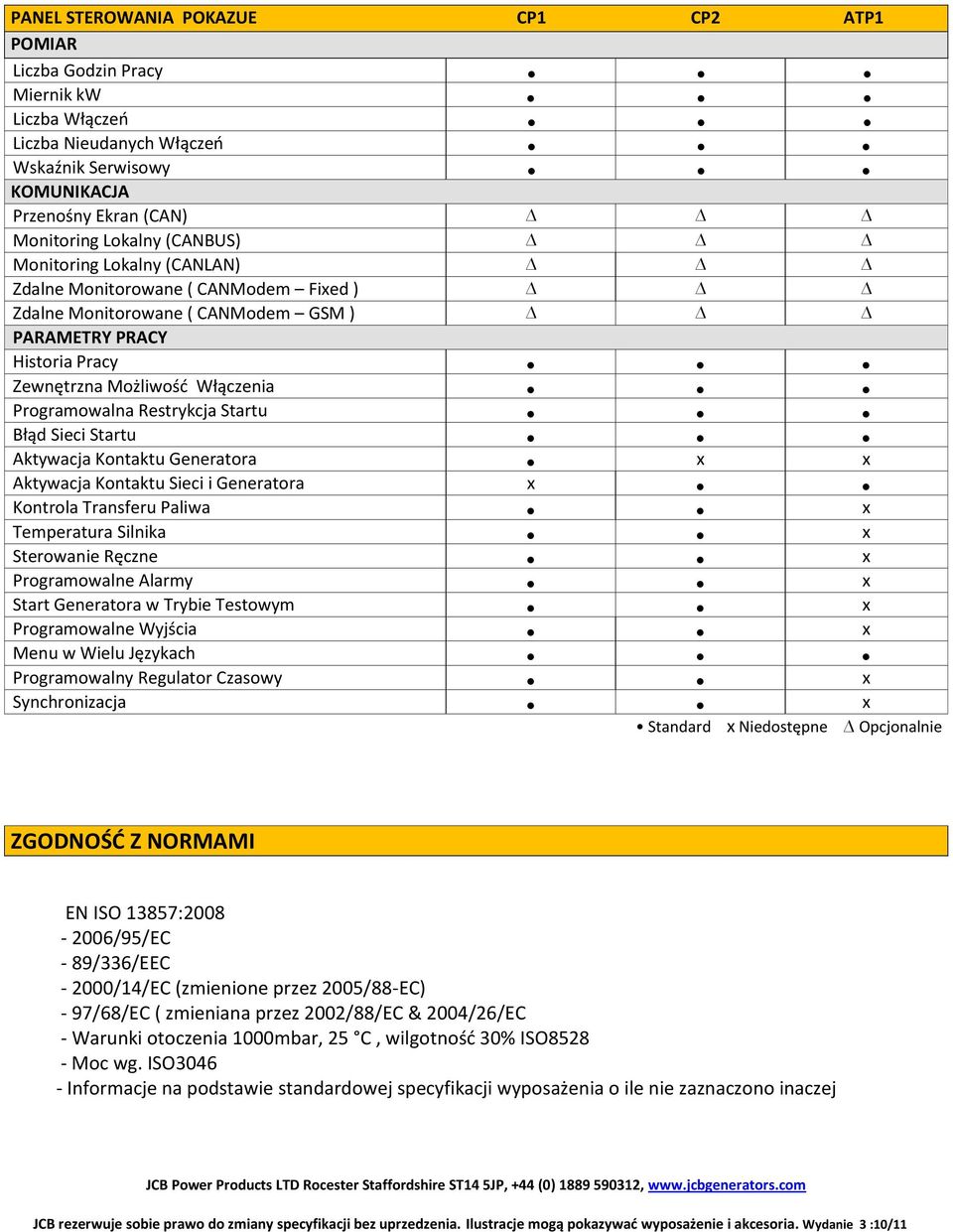

6 PANEL STEROWANIA POKAZUE CP1 CP2 ATP1 POMIAR Liczba Godzin Pracy Miernik kw Liczba Włączeo Liczba Nieudanych Włączeo Wskaźnik Serwisowy KOMUNIKACJA Przenośny Ekran (CAN) Monitoring Lokalny (CANBUS) Monitoring Lokalny (CANLAN) Zdalne Monitorowane ( CANModem Fixed ) Zdalne Monitorowane ( CANModem GSM ) PARAMETRY PRACY Historia Pracy Zewnętrzna Możliwośd Włączenia x Programowalna Restrykcja Startu Błąd Sieci Startu Aktywacja Kontaktu Generatora x Aktywacja Kontaktu Sieci i Generatora x Kontrola Transferu Paliwa Temperatura Silnika Sterowanie Ręczne Programowalne Alarmy Start Generatora w Trybie Testowym Programowalne Wyjścia Menu w Wielu Językach Programowalny Regulator Czasowy Synchronizacja Standard x Niedostępne Opcjonalnie ZGODNOŚĆ Z NORMAMI EN ISO 13857: /95/EC - 89/336/EEC /14/EC (zmienione przez 2005/88-EC) - 97/68/EC ( zmieniana przez 2002/88/EC & 2004/26/EC - Warunki otoczenia 1000mbar, 25 C, wilgotnośd 30% ISO Moc wg. ISO Informacje na podstawie standardowej specyfikacji wyposażenia o ile nie zaznaczono inaczej

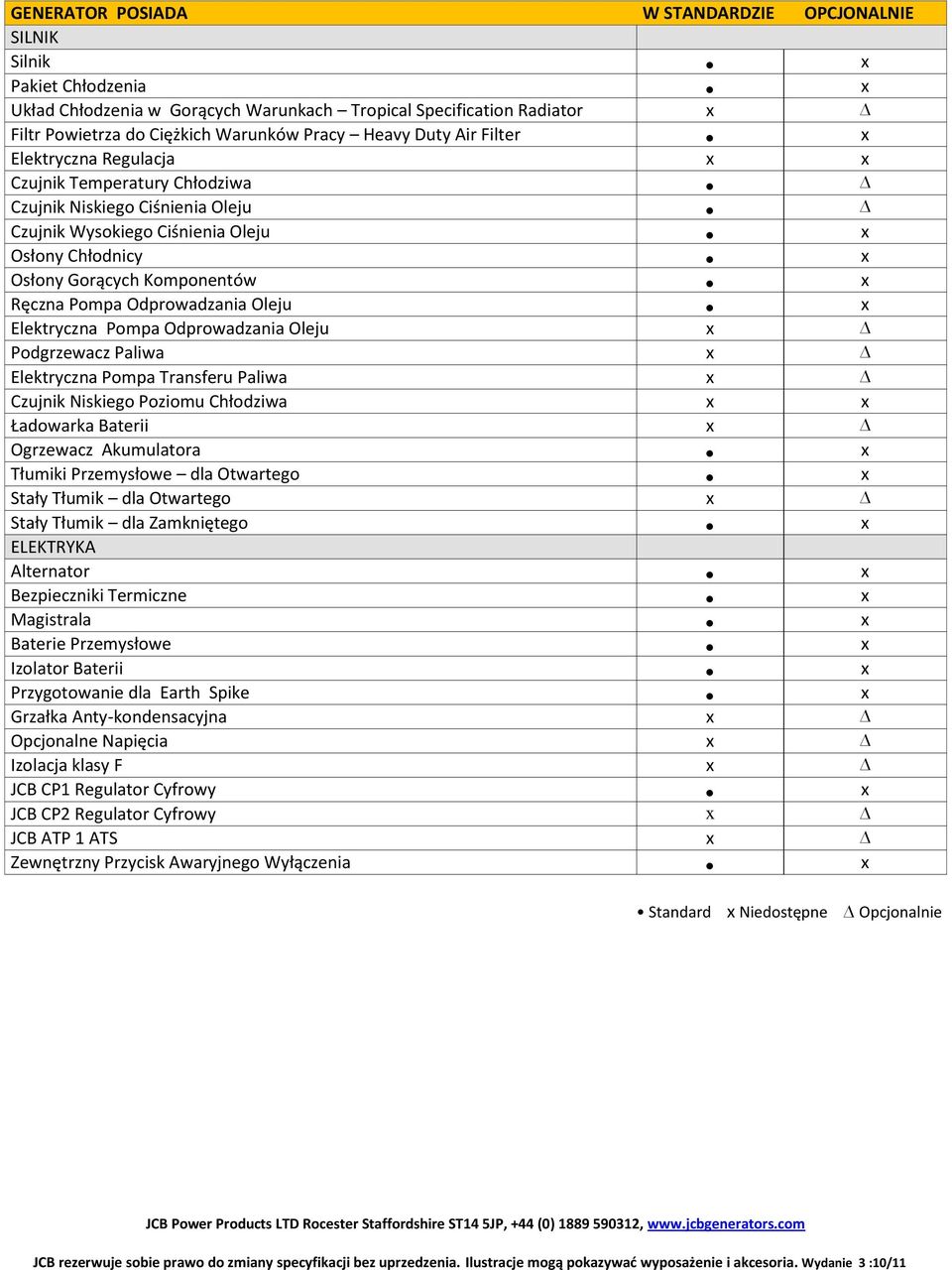

7 GENERATOR POSIADA W STANDARDZIE OPCJONALNIE OPCJONALNIE SILNIK Silnik Pakiet Chłodzenia Układ Chłodzenia w Gorących Warunkach Tropical Specification Radiator x Filtr Powietrza do Ciężkich Warunków Pracy Heavy Duty Air Filter Elektryczna Regulacja x x Czujnik Temperatury Chłodziwa Czujnik Niskiego Ciśnienia Oleju Czujnik Wysokiego Ciśnienia Oleju Osłony Chłodnicy Osłony Gorących Komponentów Ręczna Pompa Odprowadzania Oleju Elektryczna Pompa Odprowadzania Oleju x Podgrzewacz Paliwa x Elektryczna Pompa Transferu Paliwa x Czujnik Niskiego Poziomu Chłodziwa x x Ładowarka Baterii x Ogrzewacz Akumulatora Tłumiki Przemysłowe dla Otwartego Stały Tłumik dla Otwartego x Stały Tłumik dla Zamkniętego ELEKTRYKA Alternator Bezpieczniki Termiczne Magistrala Baterie Przemysłowe Izolator Baterii Przygotowanie dla Earth Spike Grzałka Anty-kondensacyjna x Opcjonalne Napięcia x Izolacja klasy F x JCB CP1 Regulator Cyfrowy JCB CP2 Regulator Cyfrowy x JCB ATP 1 ATS x Zewnętrzny Przycisk Awaryjnego Wyłączenia Standard x Niedostępne Opcjonalnie
