1 STRONA. 1 I N D U S T R Y T E C H N O L O G I E S NOWOCZESNE TECHNOLOGIE DO DREWNA LITEGO made in Italy, works in Poland

2 STRONA. 2 OD CHWILI GDY DREWNO TRAFI Z LASU DO TARTAKU OD TEGO MOMENTU WKRACZA TEKNIKA. PILARKI TARCZOWE I TAŚMOWE WIELOPIŁY OPTYMALIZERKI ZBIJARKI PALET SUSZARNIE KOTŁOWNIE ODPYLANIE I SILOSY TECHNOLOGIA SZYTA NA MIARĘ. Dopasowana do Twoich potrzeb. Teknika S.A. o. Warszawa ul. Ruczaj Warszawa tel , , fax info@teknika.pl Teknika S.A. o. Gorlice ul. Krakowska Gorlice tel fax gorlice@teknika.pl Teknika S.A. o. Olsztyn ul. Towarowa 19c Olsztyn tel fax slawek.grosz@teknika.pl

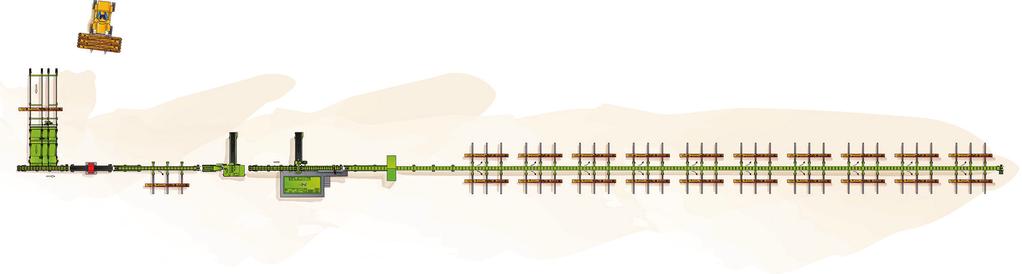

3 I N D U S T R Y T E C H N O L O G I E S STRONA. 3 PROJEKTOWANIE Projektujemy linie przetarcia drewna okrągłego, z uwzględnieniem średnicy, gatunku, w tym także gatunków egzotycznych oraz planowanej wydajności. W Polsce funkcjonuje już kilkadziesiąt tartaków, w których z sukcesem wdrożyliśmy nasze technologie i pomysły na jeszcze bardziej wydajne przetarcie cennego drewna. > Wydajne i zautomatyzowane linie tartaczne z systemami podawania kłód i sortowania przetartego drewna. > Elastyczne technologie tartaczne dopasowane do potrzeb mniejszych tartaków. Piły automatycznie dopasowują się do cięcia kłód oraz rozpuszczania pryzm. POLECAMY TECHNOLOGIE OBRÓBKI DREWNA LITEGO: > str. 4 > str. 5 > str. 6-9 > str > str > str. 14 > str. 15 > str

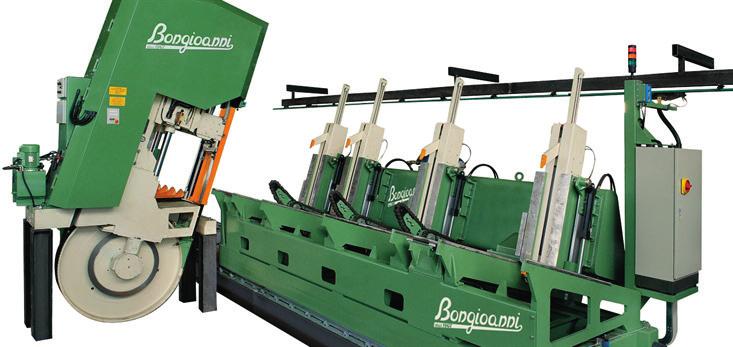

4 STRONA. 4 OFEROWANE PILARKI TAŚMOWE: Średnica koła zamachowego 1300, 1400, 1600, 1800, 2000 mm OFEROWANE WÓZKI DO KŁÓD: Maksymalna odległość między piłą i kolumną wózka: 950, 1000, 1200, 1300, 1800 mm Pilarka taśmowa SGF z wózkiem CDG Pilarka taśmowa o wytrzymałej żeliwnej konstrukcji ze sterowaniem hydraulicznym prowadnic, napięcia ostrza oraz hamowania. Centralne smarowanie tarczy i koła zamachowego. Doskonała technologia szczególnie przy cięciu drewna o dużej krzywiźnie. Wózek CDG do podawania kłód iglastych i liściastych. Zaciski hydrauliczne, głowica napędzana silnikami bezszczotkowymi.

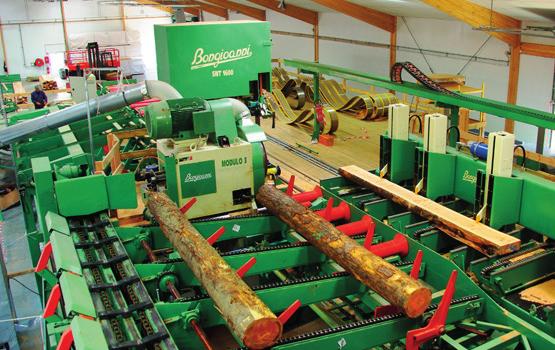

5 I N D U S T R Y T E C H N O L O G I E S STRONA. 5 SNT CANADIAN CRH Pilarka z hydraulicznym układem napięcia ostrza. Ostrze obraca się z prędkością do 55 m/h, co przekłada się na wysoką precyzję i dokładność cięcia. Pochylenie kół zamachowych sterowane jest elektrycznie. Układ hamulcowy uruchamiany jest za pomocą siłownika pneumatycznego. Wózek hydrauliczny do kłód o solidnej konstrukcji stalowej. Rama napędzana przez synchroniczne serwomotory.

6 STRONA. 6 Tabela wymiarów kłód - kanter STORTI PGS 350/450 C. ŚREDNICA DŁUGOŚĆ minimalna maksymalna minimalna maksymalna Kanter PGS 350 C Kanter PGS 450 C 100 mm 350 mm 150 mm 400 mm 800 mm 3000 mm Canter PGS 350/450 C Kanter do rozkroju krótkich kłód, zdolny do rozkroju drewna o długości od 0,8 do 3m. Sortownia Linia umożliwia sortowanie drewna zgodnie z żądaną długością i średnicą oraz pobranie okorowanej kłody na linię przetarcia. Unikalny system rozładunku kłód!

7 Tabela wymiarów kłód - kanter STORTI PGS 350/450 L. ŚREDNICA minimalna maksymalna Kanter PGS 350 L 100 mm 350 mm Kanter PGS 450 L 150 mm 400 mm DŁUGOŚĆ minimalna maksymalna 1000 mm 6000 mm Canter PGS 350/450 L Kanter do rozkroju kłód o długości do 6 m oraz średnicy od 20 do 35 cm. STRONA. 7 INDUSTRY TECHNOLOGIES

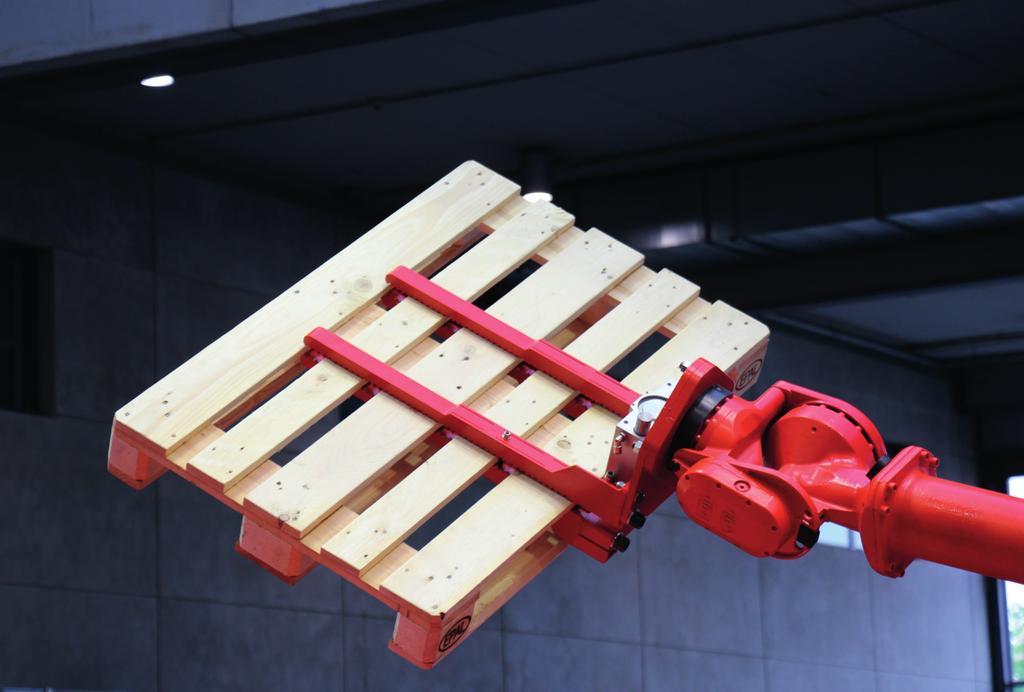

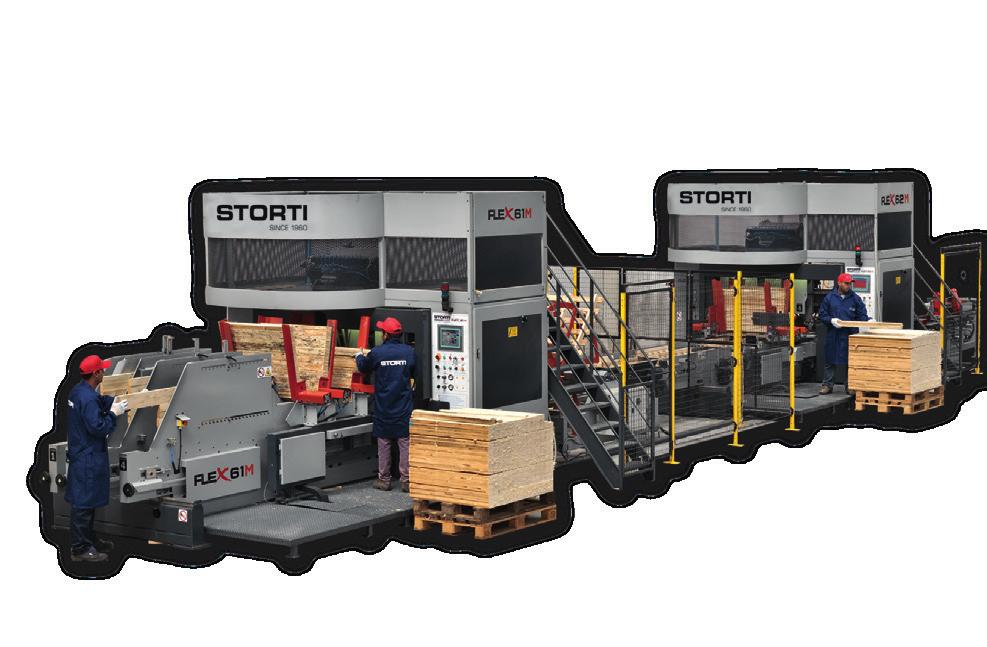

8 STRONA. 8 LINIA FLEX M Bardzo elastyczna linia zbijania, pozwalająca na szybką zmianę typu zbijanych palet. Pracuje na wydajnych i niemal bezawaryjnych silnikach bezszczotkowych. LINIA FLEX 60 M Automatyczna linia zbijania palet z wykorzystaniem robota stanowiskowego COMAU. Prędkość zbjania: 10 palet na minutę.

9 I N D U S T R Y T E C H N O L O G I E S STRONA. 9 LINIA GSI 170/270 Linia zbijania palet o wydajności 7 palet na minutę. W standardzie linia wyposażona jest w matryce do zbijania europalet EPAL. Parametry urządzeń do zbijania palet marki STORTI. Rodzaje palet Wymiary palet: Wydajność linii: Liczba pracowników Zużycie:

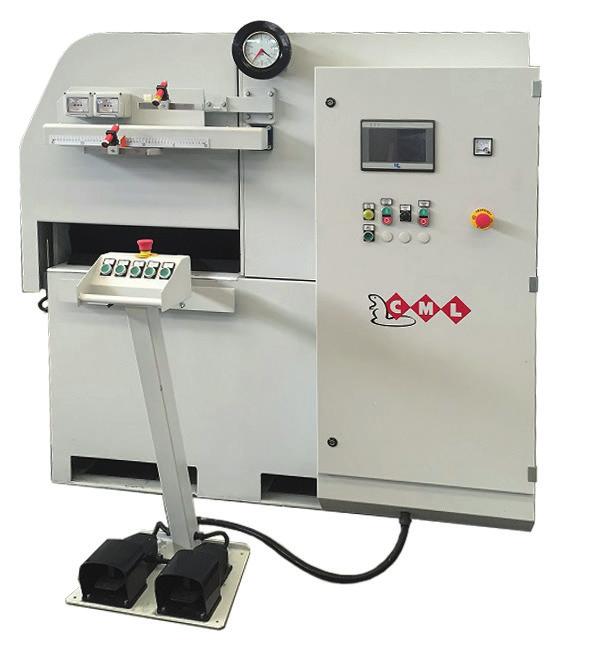

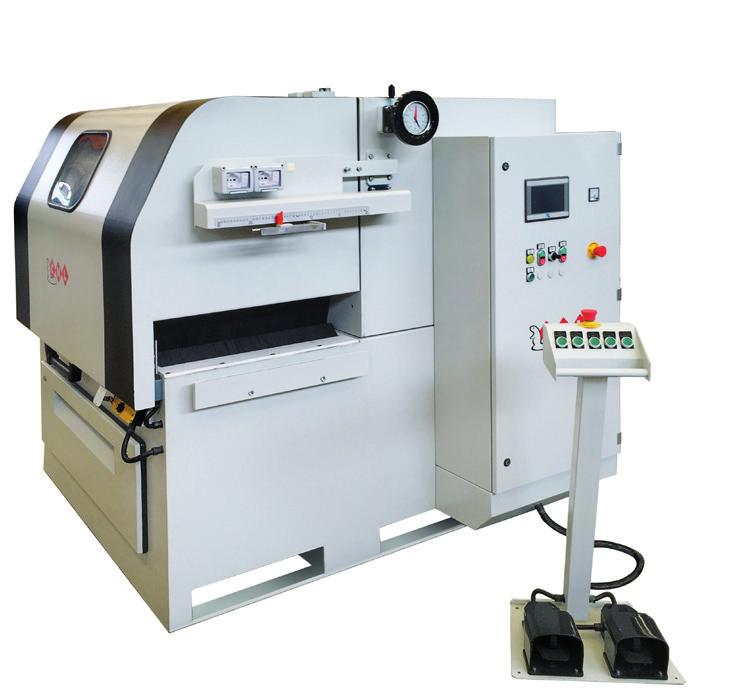

10 STRONA. 10 CML typ E350 R Przez obrzynarkę CML typ E350 R można przepuścić tarcicę z prędkością nawet do 36 m/min., uzyskując szerokość cięcia 320 mm. To niewielka, kompaktowa maszyna o kształcie zbliżonym do sześcianu (173x175x175 cm). Z silnikiem 22kW i ułatwiającym cięcie wskaźnikiem laserowym tworzy ciekawą propozycję elastycznej maszyny do drewna litego. Piły tarczowe o średnicy od mm, które pozwalają na cięcie elementów o grubości od 45 do nawet 80 mm. Na przesuwnym wózku usadowiono aluminiową podporę lasera, który odpowiada za wskazanie miejsca cięcia, zgodnie z wprowadzonymi do komputera danymi (pamięć do 40 programów). Jasna wiązka laserowa ma długość powyżej 5 m i wykazuje efektywność pracy nawet do h (przy temp. 25º C).

11 I N D U S T R Y T E C H N O L O G I E S STRONA. 11 CML SCA 450 RT 500 Solidnej konstrukcji maszyna do pracy na dwie lub trzy zmiany. Obrzynarka ma możliwość zamontowania czterech ruchomych pił. Dostępna moc silników: 44, 57, 74 lub 92 kw. Dzięki zamontowaniu lasera z czerwoną wiązką, łatwo można ustawić cięcie elementu o odpowiedniej szerokości. Dane techniczne SCA 450 RT 500 Max.prędkość posuwu Szerokość podajnika Prędkość obrotowa pił Minimalna grubość deski Minimalna długość deski 50 m/min 500 mm 3500 RPM 20 mm 650 mm

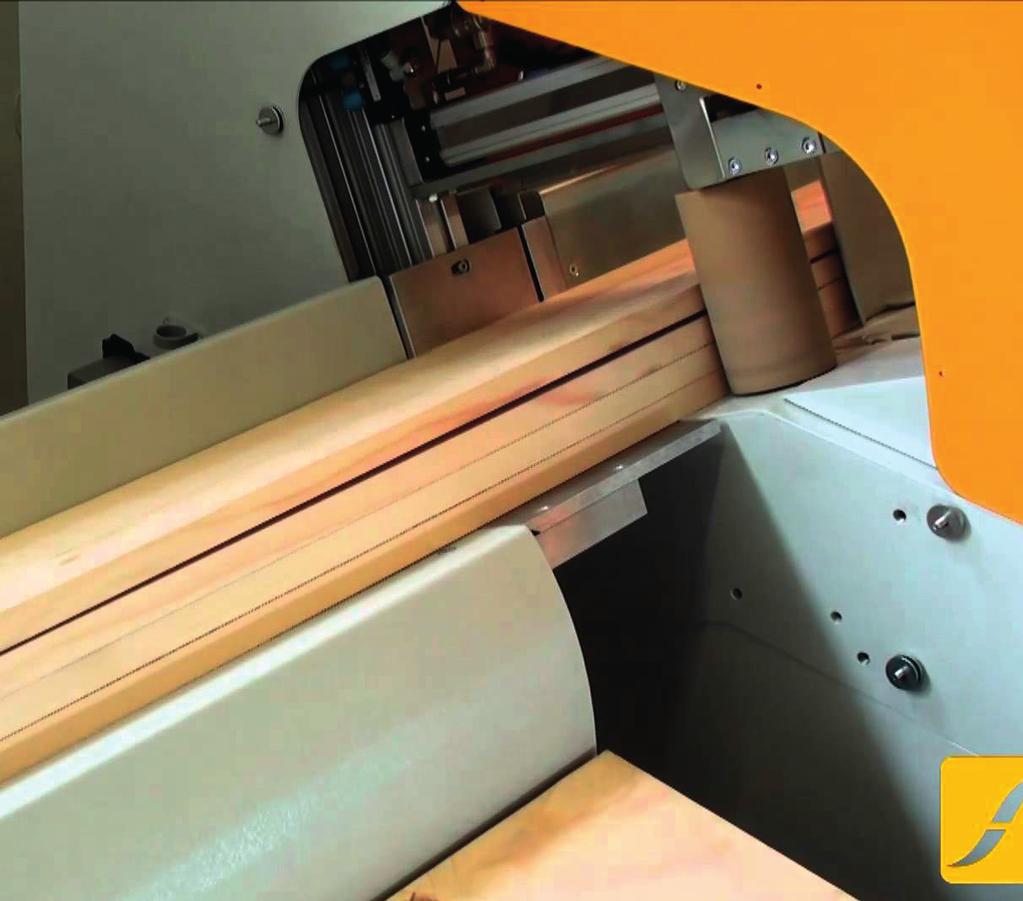

12 STRONA. 12 SUPERPUSH 200 SUPERCUT 300 Optymalizerka z popychaczem. Średnica piły: 500/550 mm. Maksymalna prędkość popychacza: 60/180 m/min. Minimalny cykl cięci: 0,2 sek. Maksymalny przekrój cięcia: 300x95mm lub 240x150 mm. Wysokowydajna pilarka optymalizująca z systemem podwójnego posuwu materiału. Średnica piły: 500/550 mm. Maksymalna prędkość posuwu: 200 m/min. Maksymalny przekrój cięcia: 230x75 mm lub 300x100 mm. Optymalizerka to maszyna do robienia pieniędzy z odpadów. Bo jak inaczej nazwać urządzenie, które wykrywa wady w drewnie, automatycznie je wycina, a dodatkowo realizuje zadania typowej pilarki.

13 I N D U S T R Y T E C H N O L O G I E S STRONA. 13 SUPERCUT 500 SUPERANGLE 600 Wysokowydajna pilarka optymalizująca z podwójnym stołem. Średnica piły 500/550 mm. Maksymalna prędkość posuwu: 240 m/min. Maksymalny przekrój cięcia: 200x60 mm lub 200x90 mm. lub 260x50 mm. Centrum optymalizacji cięć kątowych. Średnica piły: 600 mm. Maksymalny przekrój przy 0 : 380x100 mm lub 310x160 mm. Maksymalny przekrój przy 45 : 260x100 mm lub 220x160 mm. Maksymalny przekrój przy 70 : 120x100 mm lub 100x160 mm.

14 STRONA. 14 STACJE FILTRUJĄCE Konstrukcja wykonana jest z blachy ocynkowanej mocowanej do profili stalowych tworzących strukturę nośną. Stacje filtrujące o wydajności od do m³/h (a nawet więcej) zaprojektowane w celu filtracji pyłów powstających w trakcie procesów przerobu drewna. Czyszczenie tkaninowych rękawów filtrujących odbywa się automatycznie za pośrednictwem mechanicznego wytrząsacza po zatrzymaniu urządzenia lub w cyklu ciągłym za pośrednictwem strumienia sprężonego powietrza, które jest cyklicznie podawane do środka rękawów filtrujących. Wszystkie stacje filtrujące są wyposażane w automatyczne urządzenie przeciwpożarowe podłączone do instalacji wodnej. SILOSY Adria jest także producentem silosów do odpadów drzewnych. Zbiorniki są wykonane z blachy ocynkowanej. Ich pojemność może wynosić nawet 350 m 3. Projektowanie instalacji odciągowych rozpoczyna się zazwyczaj wizytą wykwalifikowanego technika u potencjalnego użytkownika. Wspólnie przeprowadzona analiza pozwala na odpowiedni dobór urządzeń oraz wykonanie szczegółowej oferty projektowej w systemie CAD. Wszystkie urządzenia marki Adria są zgodne z europejskim rozporządzeniem 89/392 CEE, posiadają instrukcję użytkowania oraz atest CE.

15 I N D U S T R Y T E C H N O L O G I E S STRONA. 15 KOTŁOWNIE NA BIOMASĘ Wybierając kocioł do swojego zakładu punktem wyjścia powinny być nie tylko dane dotyczące jego efektywności energetycznej, ale przede wszystkim dopuszczanych do spalania odpadów. Pod uwagę bierzemy ich rodzaj oraz dokładne parametry np. wartość kaloryczną, gęstość paliwa, a także jego wielkość czy będą to np. odpady kawałkowe czy drobne frakcje uzyskane w rębaku. W ten sposób potrafimy dobrać najbardziej efektywny kocioł, z którego powstanie zielona energia. Kotły Uniconfort mogą spalać odpady suche oraz mokre (do 60% wilgotności). da 90 kw a 15 MW SUPERANGLE 600 Kocioł EOS z ruchomym rusztem do spalania biomasy drzewnej, w tym odpadów z płyt drewnopochodnych. Uniconfort jest jedyną firmą, która zaprojektowała kotły do spalania nie tylko standardowych materiałów drzewnych, lecz także materiałów odpadowych, co czyni ją bezkonkurencyjną na rynku.

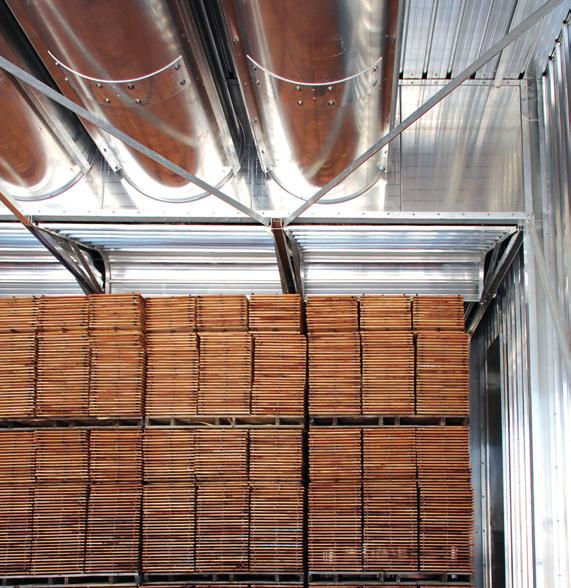

16 STRONA. 16 SUSZARNIA W suszarniach NARDI zastosowano nowatorskie oprogramowanie LEONARDO 3.0, który integruje zarządzanie i kontrolę przepływu i temperatury powierza oraz wilgotności drewna. Powiązanie tych danych pozwala na nawet 15-procentowe skrócenie cyklu suszenia. Automatyczny system otwierania i zamykania drzwi poprzez siłowniki elektrycz- ne oraz zdalne sterowanie. Szczególnie polecany jest do komór z krótkimi cyklami np. do suszenia lub sterylizacji palety.

17 Ściany komór izolowane są wysokiej gęstości płytami z waty szklanej. Grubość ścian i dachu wynosi 140 mm. Wysoki współczynnik dyspersji termicznej dla ścian gwarantuje oszczędność nawet do 5% całkowitego zużycia energii grzewczej. Opatentowane przez firmę NARDI wentylatory typu tunelowego (Tunnel Type) zwiększają prędkość powietrza przy wykorzystaniu tej samej mocy silnika i obniżając jednocześnie turbulencję. Takie rozwiązanie redukuje zużycie energii nawet do 15% na każdym kilowacie. STRONA. 17 INDUSTRY TECHNOLOGIES

18 STRONA. 18 OBIEKTY REFERENCYJNE Może wystarczyłoby napisać, że na naszych liniach przecierają drewno najnowocześniejsze tartaki w Polsce, które odnoszą sukces na arenie międzynarodowej? Że na naszych liniach powstają europalety z wypalonym numerem liderów rynku? Ale może poniższe przykłady i liczby powiedzą znacznie więcej tys. m3/rok Największa w Polsce linia przetarcia drewna okrągłego Primultini działa od 2016 roku na Podkarpaciu. Oparta na technologii taśmowej linia doskonale radzi sobie z elastyczną produkcją w zakresie wytwarzania tarcicy, kantówki czy desek paletowych. TRAK-DREW C.M.C Największy w Polsce producent palet drewnianych pracuje na naszej linii przetarcia drewna średniowymiarowego STORTI oraz linii automatycznego zbijania palet tego włoskiego producenta. 7 palet/min.

19 WALCZAK PARKIETY Na linii przetarcia marki Primultini producent ekskluzywnych parkietów przeciera wymagające, twarde drewno liściaste, głównie dębowe tys. m3 dęba/rok tys. m3/rok W tartaku Abramczyk zainstalowaliśmy linię firmy STORTI do sortowania i przetarcia drewna średniowymiarowego o maksymalnej wydajności 100 tysięcy m3, a także linię do paletyzacji, na której pracuje sześcioosiowy robot przemysłowy Comau z zaawansowanym chwytakiem ze ssawami vacuum. TARTAK ABRAMCZYK STRONA. 19 INDUSTRY TECHNOLOGIES

20 STRONA. 20 ZAPRASZAMY DO NOWEGO CENTRUM POKAZOWEGO TEKNIKA W WARSZAWIE. ZGŁOŚ SIĘ NA INDYWIDUALNY POKAZ MASZYN NA ŻYWO : info@teknika.pl Teknika S.A. o. Olsztyn Teknika S.A. o. Warszawa Teknika S.A. o. Gorlice INDUSTRY TECHNOLOGIES TEKNIKA S.A. ul. Ruczaj 98, Warszawa tel.: , , info@teknika.pl,
